Рано или поздно, каждый из нас может столкнуться с моментом, когда приходит время заменить автоматический выключатель в электрощитке.
Случиться это может по разным причинам:
- подгорели контакты
- автомат перестал держать нагрузку
- частые ложные срабатывания и т.д.
Наиболее распространенный случай — это выгорание контактов.
Если автомат у вас начал выбивать, а никаких следов его повреждения нет (почерневший корпус или подгоревшая изоляция на проводе), сначала найдите причину его срабатывания и никогда не спешите менять автомат на большую величину.
Запомните, что автоматы выбираются в первую очередь исходя из сечения подключенного к ним кабеля, и уже только потом смотрят на нагрузку.
Но если в вашем случае пришло все таки время замены, следует знать как это сделать правильно.
Рассмотрим два варианта:
- замена автомата со снятием напряжения
- замена под напряжением
Как заменить автомат в щитке
Выражение «замена автомата со снятием напряжения» означает, что отключен должен быть не только данный выключатель, но и снято все напряжение до него.
Как правило, для этого выключают вводной автомат, рубильник или пакетник, питающий весь распредщиток.
После отключения при помощи индикаторной отвертки или мультиметра, нужно проверить и убедиться в отсутствии напряжения на контактах.
Далее ослабляем винтовые зажимы на выключателе сверху и снизу.
Сделать это можно как крестовой, так и плоской отверткой, так как профиль винтов в модульных автоматах рассчитан под любую из них.
Хотя профессиональные электрики для этого используют специальный инструмент с профилем Pz/fl или Ph/sl.
Что это такое и нужно ли это вам, можете ознакомиться в отдельной статье.
Если контакты до этого грелись и заплавились, то такой винт выкрутить у вас не получится.
Такое очень часто случается на алюминиевой проводке. Данный металл со временем ослабевает и начинает течь. Контакт прослабляется все больше и больше.
Говорят, что новые алюминиевые провода, сделанные из сплавов 8030 и 8176, которые совсем недавно опять разрешили использовать в домашней электропроводке, лишены этих недостатков.
Однако только многократная практика, может подтвердить или опровергнуть эти заявления производителей.
Так вот, при невозможности открутить винт, просто перекусываете бокорезами или пассатижами сами провода в чистом месте там, где нет оплавления или почернения изоляции.
Подключать в новый автомат нужно только зачищенные, чистые концы провода. Иначе вся ситуация у вас очень скоро повторится опять.
Далее отводите провода в сторону и приступаете к демонтажу выключателя.
Как снять автомат с рейки
Практически все современные модульные автоматы крепятся на дин-рейку. Она может отличаться размерами и профилем, но принцип монтажа любых коммутационных аппаратов на ней одинаков.
Найдите снизу выключателя П-образную проушину. Вставьте в нее небольшую плоскую отвертку и потяните вниз.
Если у вас двух или трехполюсный автомат, УЗО или диффавтомат, таких проушин может быть две штуки. Оттягивать придется каждую из них.
Далее, не вынимая отвертку, делаете с помощью нее как рычагом, легкое движение вверх и освобождаете нижнюю часть автомата с Din-рейки.
Затем приподнимаете сам корпус автомата вверх и полностью снимаете его с крепежа.
Вроде бы все просто и элементарно, но в тесных условиях маленькой щитовой, все эти хрупкие проушины часто ломаются. На старых выключателях это не проблема, а вот новый экземпляр стоит поберечь.
Еще один нюанс заключается в том, что некоторые проушины подпружинены. Стоит вытащить из них отвертку и они тут же возвращаются назад.
Особенно это неудобно на двух и трехполюсных моделях. Приходится проявлять чудеса ловкости.
Кроме того, вышеописанный демонтаж легко производится на одиночных автоматах или аппаратах подключенных как сверху, так и снизу при помощи обычного одножильного провода. Но есть выключатели, которые стоят внутри целой сборки, запитываемой через так называемую фазную гребенку.
Это очень удобная и надежная вещь, которой давно пользуются все электромонтажники. Так вот, если вам нужно поменять автомат именно в таком ряду или цепочке, придется откручивать все контакты, всех выключателей, куда заходит эта гребенка.
Затем ее вытаскивать и только после этого демонтировать нужный выключатель. Иным способом этого сделать у вас не получится.
Если у вас автомат старого образца, который намертво крепится на винтах с резьбой, непосредственно к металлическому основанию, то здесь основная проблема будет связана с откручиванием этих самых винтов.
За долгое время они могут и заржаветь. Поэтому заранее запаситесь WD-40. Может даже придется их высверливать.
Вместо них рекомендуется устанавливать уже модульные экземпляры. Для этого крепят на саморезы короткий кусочек дин-рейки, а уже на нее садят новый выключатель.
Монтаж автомата в щитке
Монтаж нового модульного аппарата выполняется в обратном порядке. Сначала на дин-рейку садится верхняя часть выключателя.
Затем отверткой оттягивается проушина и прижимается нижняя. После чего нижний захват отпускается и защелкивается на свое посадочное место.
Осталось подключить контакты. Если у вас до этого были многожильные проводники, обжатые соответствующими наконечниками, то вы просто заводите их обратно в верхние и нижние зажимы и затягиваете винты.
Если жила была без наконечника, то есть большая вероятность в ее деформации, изгибе и т.д.
В этом случае, при наличии запаса провода, старый кончик лучше выкусить и зачистить его заново. После чего, отверткой зажать свежий, не деформированный проводник.
При этом не перестарайтесь с усилием затяжки. На недорогих модульных автоматических выключателях, винты очень легко срываются. Также опасна и «недотяжка» контактов.
Каждый зажим в таких устройствах нужно «тянуть» с определенным усилием, рассчитанным производителем аппарата.
Профессионалы используют в этом деле специальные динамометрические отвертки.
Какие еще ошибки могут вас подстерегать при такой простой казалось бы операции, как замена автомата? Первая и самая распространенная — это попадание под зажимной контакт провода с изоляцией.
Вторая — подключение нескольких жил разного сечения под одну клемму.
Довольно часто, под один и тот же автомат заводят сразу по две жилы. Главным образом это применяется на верхних клеммах, где такие жилы выступают в роли перемычек.
В этом случае лучше использовать заводскую гребенку или конструкцию как на фото ниже.
После подключения проводов, подаете напряжение на автомат, включив вводной выключатель. Далее необходимо проверить как себя ведет новый аппарат под нагрузкой.
Втыкаете в розетки дома электрические приборы и смотрите, чтобы на контактах выключателя не было никаких искрений, потрескиваний, нагрева и других посторонних эффектов.
Нагрев лучше всего проверять с помощью пирометра.
Если он у вас конечно имеется.
Замена автомата под напряжением
Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.
Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.
Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.
Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки.

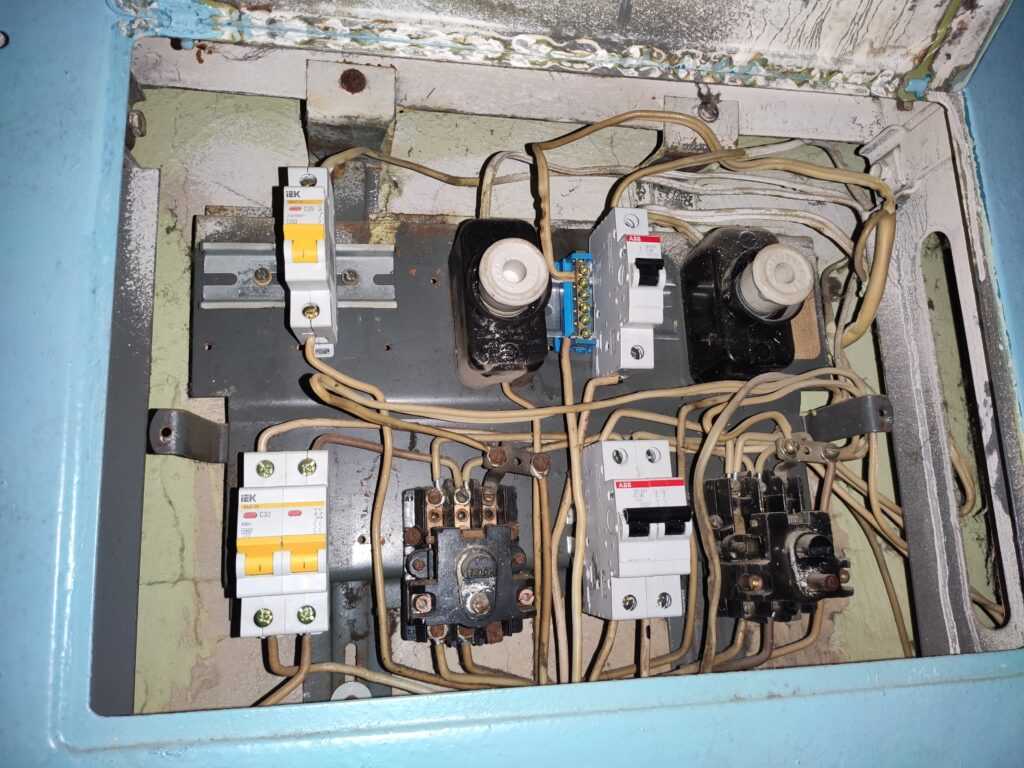

Вся эта работа обычно происходит в подъезде. Упрощенная схема типичного этажного электрощитка (для одной квартиры) в большинстве многоэтажек, выглядит следующим образом.
Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.
От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые «орехи».
Через них фаза и ноль поступают на пакетный переключатель (пакетник).
В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.
Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.
Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.
Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру.
Там уже стоит отдельный распредщиток.
Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).
Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.
Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.
Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п.
Первое, что хотелось бы отметить, если у вас нет никакого опыта в работе с электричеством, никогда не занимайтесь самостоятельной заменой аппаратов защиты под напряжением.
Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.
Запомните главное правило — работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.
Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.
Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.
Второе — работать нужно не голыми руками, а в перчатках.
Если у вас есть диэлектрические, это наилучший вариант.
При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.
Третье — вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.
Пошаговая инструкция и опасности при замене
А теперь рассмотрим сам порядок работы. Сначала выключаете автомат, который требуется заменить.
Менять вы его будете хотя и под напряжением, но без нагрузки. Далее очень важно определить, с какой стороны подходит питание и какой из проводников у вас остается под напряжением.
Не всегда питание на автомат подается сверху, поэтому проверяйте индикаторной отверткой оба зажима. На одном из них лампочка будет светиться, на другом нет.
Здесь стоит сделать важное отступление. Если у вас напряжение на автомат подается через гребенчатую шинку, то спешу вас огорчить — легко и безопасно заменить один выключатель без обесточения, у вас скорее всего не получится.
Вы не сможете элементарно демонтировать старый автомат из этой самой шинки, не отсоединив ее от всех остальных аппаратов в цепочке. А это весьма осложняет задачу.
После того как выяснили, где находится питающий проводник, откручиваете изолированной отверткой винты. Сначала тот, на котором напряжения нет. Потом на втором, где есть 220В.
Что здесь советуют делать профессионалы? Когда будете откручивать второй винт, второй рукой пассатижами, обязательно придерживайте жилу. В момент ослабления контакта, проводник может выскочить или отпружинить в самую неожиданную сторону.
Вы заранее должны предвидеть и предотвратить эту ситуацию.
Особенно это касается случаев, когда питающая жила в натяжку идет отводом от ореха с подъездного стояка.
Без пассатиж с изолированными ручками проводники в щитовой лучше не трогать. Даже в перчатках.
Если же сделать этого не возможно, по причине недостатка места, то все операции по перемещению проводников, старайтесь проделывать одной рукой. Вторую при этом следует спрятать за спину.
Если вы фазный провод не откручиваете, а выкусываете бокорезами, делайте это как можно дальше от металлической планки в щитке. Так как в момент перекусывания жилы, лезвия кусачек автоматически оказываются под напряжением.
И если вы ими случайно коснетесь любой части корпуса, будет большой бада-бум! Так как все металлические детали в эл.щитовой являются общим нолем. Соответственно, случайное соприкосновение с ними, тут же вызовет короткое замыкание.
Причем в общем щитке со счетчиками других квартир, это однофазное КЗ, быстро может перейти в межфазное, с гораздо более серьезными последствиями.
После того, как опасный провод демонтирован, на его конец одевается кембрик, кусок термоусадки или он просто обматывается изолентой.
Ваша задача — изолировать его любым доступным способом, пока вы будете менять автомат.
При замене трехфазного вводного модульного автомата под напряжением, все эти операции проводятся поочередно с каждой фазой.
Только не забудьте отметить и запомнить фазировку и правильное расположение фаз.
Когда позволяет запас, отсоединенный проводник отведите как можно дальше. При этом будьте осторожны с его вторым концом, которым он подключен, например к пакетнику или ореху в стояке.
При сильных изгибах жила может отломиться или просто выскочить из плохо зажатого контакта. И тогда делов у вас прибавится.
Если подобная неприятность все же случилась на орешке, то пересоединить на нем провод без погашения всего стояка не получится. В этом случае гораздо безопаснее немного раскошелиться и купить один прокалывающий зажим.
Такими подключают под напряжением вводной кабель на проводах СИП.
Он имеет специальную конструкцию с прокалывающими зубьями. За счет них, вам даже не придется снимать изоляцию с основной фазы по стояку.
Нередко бывают случаи, когда нужно перебрать всю 3-х фазную щитовую в подъезде, а отключения не дают.
В такой ситуации, откусываете старые отводы от стояка, выполненные на орехах и выкидываете все лишнее. Далее без напряжения, спокойно и безопасно собираете новую схему и подключаете все заново к стояку через прокалывающие зажимы.
Но вернемся к нашему автомату. После удаления проводов с него, снимаете старый автомат по инструкции описанной в самом начале. Монтируете на его место новый.
Подключаете к нему сначала провод без напряжения, а затем, сняв изоляцию (кембрик, термоусадку) с кончика фазной жилы, аккуратно пассатижами заводите ее в автомат.
Все что осталось — это хорошо затянуть контакты. Включаете нагрузку и проверяете работоспособность аппарата.
//youtu.be/8443SuqtNhg
Квартирный щиток. Установка автоматов и УЗО.
Электрощиты. Сборка и проектирование5/5 — (10 голосов)
Квартирный щиток, как заменить автоматы и установить в квартирном щитке УЗО? В предыдущей статье я заменил в квартирном щитке счетчик СО-505 на счетчик Меркурий 201. Теперь нужно заменить автоматы и установить УЗО в квартирный электрощит, сделать это необходимо по нескольким причинам. Ниже на фото показан электрический квартирный щиток и схема щитка от застройщика на момент сдачи дома.
До 31 августа 2021 года доставка щитов до терминалов ТК в вашем городе – БЕСПЛАТНАЯ
Как я собираю силовые распределительные щиты на заказ для частных домов и квартир, рассказывается в этой статье https://elektroschyt.ru/sborka. Основные этапы сборки, электрооборудование, инструменты, документация и т.д.
Зачем надо менять в квартирном щитке автоматы и установливать УЗО? Потому что квартирный щиток собран застройщиком с грубыми нарушениями, а именно: Инстаграм https://instagram.
com/elektroschyt
Вконтакте https://vk.com/elektrika46
Во-первых – сечение вводного провода ППВ (в простонародье называемого “лапшой”), который с этажного щитка приходит в квартирный щиток, составляет 4 кв.мм. и на такой провод для его защиты, устанавливается вводной автомат на 25А не более, а застройщик поставил в квартирный щиток вводной автомат на 40А, т.е. получается, что в случае высокой нагрузки в квартире, наш вводной провод расплавится, а автомат на 40А не отключится. Поэтому в квартирный щиток необходимо установить вводной автомат на 25А для защиты провода ППВ 4 кв.мм.;
Во-вторых – отходящие автоматы в квартирном щитке установлены на 25А, что также является грубым нарушением. Потому что все бытовые розетки рассчитаны на ток не более 16А, да и то, если эти розетки от качественных производителей, а если Турция или Китай, то там и 16А не будет. Свет и розетки в квартире подключены проводом ППВ 3х2,5, один провод от автомата 25А в квартирном щитке идет и на свет и на розетки.
Установим в распределительный квартирный щиток автоматы с номинальным током 16А, чтобы не расплавились наши розетки;
В третьих – выкинем все китайские автоматы IEK, и установим в квартирный щиток более надежные автоматы ABB “домашней” серии SH 200;
В четвертых – установим в квартирный щиток УЗО от ABB “домашней” серии FH 202 с номинальным током на 40А, на ступень выше, чем вводной автомат на 25А. УЗО у известных брендов ABB, Schneider Electric, Legrand на 32А не бывает. Отмечу, что в этажном электрощите УЗО 50А с током утечки в 30 мА у нас было установлено, но опять же – это Sassin из Китая, которому не стоит доверять свою жизнь и мущество. Но убирать мы китайское УЗО в этажном щитке не будем, оставим его в качестве дублирующей дифзащиты.
Т.к. в квартирный щиток мы добавляем УЗО, то схема электрощита для квартиры относительно первоначальной схемы щитка от застройщика поменяется.
Квартирный щиток. Схема.
Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.
После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.
мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.
Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.
Устанавливаем на дин-рейку в квартирный щиток однополюсные (одномодульные) автоматы ABB SH 201 на 16А.
Однополюсные автоматы в квартирном щитке подключим гребенкой, которая у нас осталась после демонтажа автоматов IEK.
Следует обратить внимание, чтобы гребенка подходила, т.к. бывает, что автоматы и гребенки от разных автоматов плохо стыкуются между собой.
Гребенка установлена не совсем ровно, т.к. фото было сделано, еще до затяжки контактов автоматов.
Подключаем фазные провода, отходящих линий к однополюсным автоматам в квартирном щитке.
Проверяем затяжку контактов автоматов и УЗО.
Если все у нас работает, свет горит, значит закрываем автоматы и УЗО в квартирном щитке металлической панелью и наклеиваем в квартирный щиток обозначения автоматов и УЗО.
Ну вот собственно и всё, мы установили и подключили в квартирный щиток автоматы и УЗО ABB. Думаю, что каждому необходимо провести ревизию квартирного и этажного щитков, и при необходимости устранить ошибки, ведь от этого зависит прежде всего электробезопасность вашей семьи, дома или квартиры.
Спасибо за внимание.
