Как выбрать мощность и количество встраиваемых светильников?

Встраиваемые точечные светильники имеют большое число преимуществ перед традиционными лампами. Они занимают мало места и не скрадывают пространство, их легко можно спрятать в потолочные конструкции или даже мебель, они позволяют создать более разнообразное освещения, выделяя более светлые или темные зоны. Однако, при всех своих преимуществах, установка подобного оборудования влечет за собой одну проблему – необходимость точного расчёта количества ламп и их мощности. Поскольку встраиваемые светильники не так просто заменить (особенно скрытые), все параметры должны быть просчитаны с высокой точностью.

Стандарты освещенности помещений

Для жилых и нежилых помещений разного назначения разработаны нормы освещенности в расчете на один квадратный метр. Эти нормы применяются при установке абсолютно любого оборудования, обычного или светодиодного.

При расчете уровня освещенности за основу берется стандартная лампочка накаливания.

Средний уровень освещенности для жилого помещения составляет порядка 20 ватт на один квадратный метр площади. Это значит, что при выборе светильников, вы должны ориентироваться на площадь помещения и мощность конкретного светильника. Например, для жилой комнаты площадью 12 квадратных метров общая мощность освещения должна составлять 240 ватт.

Существуют также рекомендации по освещенности других комнат:

• Спальня – 15 Вт/кв.м;
• Гостиная – 22 Вт/кв.м;
• Кухня — 26 Вт/кв.м;
• Туалет (ванная) – 20 Вт/кв.м;
• Коридор – 16 Вт/кв.м;
• Рабочее место – 60 Вт/кв.м.

Сами расчеты довольно простые, однако следует учитывать тот факт, что мощность ламп накаливания, светодиодных и люминесцентных ламп сильно отличается!

Для точного расчета количества ламп необходимого типа можно использовать сводные таблицы (соотношение лампы накаливания определенной мощности и светодиодной лампы) или же воспользоваться формулами.

Световой поток (интенсивность освещения) рассчитывается в Люменах (Лм). В среднем, одна лампа накаливания мощностью в 20 Вт дает световой поток в 250 Лм. Это соответствует одной люминесцентной лампе мощностью 5-6 Вт или одной светодиодной лампе мощностью 2-3 Вт.



20 Вт (накаливания) = 5-7 Вт (люминесцент) = 2-3 Вт (светодиод) = 250 Лм.

Помимо таблицы можно рассчитать количество светильников, ориентируясь на Люкс (Лк) – единица, которая показывает соотношение Лм/кв.м. Например, в нашей комнате 12 метров стоит 4 лампы накаливания мощностью 20 Вт (250 Лм). Посчитаем: 250*4 = 1000 Лм. 1000/12 = 83 Лк.

Нормы освещенности в Люксах:

• Спальня – 200-250 Лк;
• Гостиная – 300-400 Лк;
• Кухня – 200-250 Лк;
• Ванная (туалет) – 200-250 Лк;
• Коридор – 80-100 Лк.

Получается, что для помещения в 12 квадратных метров недостаточно 4-х ламп накаливания мощностью 20 Вт. Их можно заменить 4-мя лампами мощностью 60 Вт или 4-мя светодиодами мощностью 15-16 Вт.

Если вам сложно самостоятельно произвести расчеты, воспользуйтесь помощью готовых таблиц или онлайн-калькуляторов.

Дополнительные параметры при расчете для светодиодных светильников

  При установке светодиодных встраиваемых светильников следует учитывать не только стандарты и нормы освещенности, но и тот факт, что свет светодиодов отличается от света традиционных ламп накаливания. Как правило, свет от стандартных светодиодов более яркий, поэтому выбирать необходимо минимально возможное количество светильников.

Многое зависит также от высоты потолков и геометрии помещений. Если в вашей квартире потолки выше 3-х метров, то все получившиеся цифры необходимо увеличить в 1,5 раза, чтобы получить нужный уровень освещенности. Кроме того, встраиваемые светильники необходимо выбирать, исходя из назначения не только всего помещения, но и конкретной зоны. Для спальни подойдут светильники с нейтральным или теплым свечением, для рабочей зоны – с белым холодным светом. В отличие от традиционных ламп накаливания, цвет свечения светодиодов играет огромную роль при подборе количества светильников.

Расчет мощности встраиваемых светильников может быть довольно сложен для, поэтому специалисты компании EF-LIGHT советуют воспользоваться специальными таблицами для конкретного типа светильника или прибегнуть к помощи профессионала в освещении.

Как установить точечные светильники: монтаж, подключение, схемы

Часто в современном дизайне помещений используются решения с подвесными или натяжными потолками, а также с конструкциями из гипсокартона, пластика или МДФ – разнообразные ниши и колонны. Так разграничивают рабочие зоны и дополняют пространство. Но любые конструкции и формы не выглядят эффектно без освещения. В этом случае частое решение – это установка точечных светильников. Давайте разберемся что это, и как это сделать своими руками.

Содержание:

1. Виды и различия

2. Типы ламп для точечных светильников

3. Преимущества и недостатки точечных светильников

4. Схема подключения на 220 В

5. Подключение точечных светильников на 12 В

6. Что нужно знать, прежде чем приступить к монтажу

7. Заключение

Виды и различия

Точечные светильники бывают встраиваемые, накладными, подвесными и внешними. Встраиваемые не имеют как такового плафона или корпуса, они состоят из крепежных частей, патрона и декоративной рамки, в патрон устанавливают лампочку, например, с цоколем GU10 или других типов. Декоративная рамка располагается на внешней стороне гипсокартона или другого облицовочного материала, то есть со стороны зрителя.

Встраиваемый точечный светильник

Иногда лампочка закрывается декоративным рассеивателем или дополнительной частью корпуса – внешними плафонами, «висюльками» и прочим.

Спот с внешним плафоном в виде кристалла

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Точечные источники света часто называются иначе – спот, не запутайтесь, когда будете искать их в магазинах и в разговорах со строителями.

Накладные точки удобно устанавливать для подсветки мебели, например, на полках, они не требуют наличия свободного пространства за плоскостью, как встраиваемые.

Накладные точки

Подвесные споты представляют собой что-то среднее между точечным светильником и люстрой.

Подвесные модели

Наружные споты могут по конструкции напоминать небольшие прожекторы, такие устанавливаются в галереях для подсветки картин, в магазинах для подсветки витрин и дома в качестве направленного источника света, например, над кроватью, чтобы было удобно читать перед сном.

Декоративные наружные модели для спальни

Стоит отметить, что точечными могут быть светильники необычных конструкций, таких как трековые осветительные системы, о них мы недавно публиковали статью на сайте, между прочим.

к содержанию ↑

Типы ламп для точечных светильников

Не менее важным параметром источника света является тип используемых ламп. Раньше в большинстве случаев в точечные светильники устанавливали галогеновые лампы и накаливания.

Галогеновая лампа для установки в спот

Позже в тренде были энергосберегающие компактные люминесцентные лампы.

В настоящее время светодиодные источники света занимают лидирующие места рынка.

Светодиодная лампа

При этом есть еще два варианта:

1. Точечные светильники могут быть со сменной лампой, тогда можно установить источник света любого типа лишь бы подходил цоколь.
2. Изделие с предустановленным светодиодом. В таком случае, если он сгорит, придется менять весь светильник или подбирать и перепаивать светодиод.

Светильник со встроенным светодиодом, лампочку в таком заменить нельзя.

Однако, кроме типа используемых источников света, следует учитывать и их напряжения. Наибольшее распространение получили две величины напряжения:

1. 220 В.
2. 12 В.

Напряжение в 12 В считается безопасным, поэтому крайне рекомендуется использовать его во влажных помещениях – в ванной и кухне. С другой стороны при той же мощности лампа на 12 В будет потреблять больший ток, это особенно важно для светодиодных ламп.

Набор для низковольтных точечных светильников: лампа и преобразователь

Для сравнения галогеновая лампа 220 В, мощностью 50 Вт питается током в 0.25 (Четверть) Ампера, 12 В 50 Вт чуть больше 4 Ампер. Разница почти в 20 раз. А если точечных светильников с такими лампами будет около 10?

Большой ток приводит к тому, что нужно будет использовать кабель большого сечения, это увеличивается стоимость системы в целом. Для светодиодных ламп это не столь существенно, поскольку токи в них будут ниже вплоть до 7–10 раз, как и потребляемая мощность.

Как подключить точечные источники света, и какой кабель использовать мы рассмотрим ниже.

к содержанию ↑

В чем же преимущества у спотов перед другими типами потолочных светильников? С их помощью организовывают как общее, так и местное освещение, а также декоративную подсветку в нишах и прочем. Давайте рассмотрим их преимущества:

1. Вы можете собрать схему включения по группам или отдельно для каждой точки. Это, во-первых, даст возможность регулировать освещенность без использования диммеров. Во-вторых, вы экономите электроэнергию, если включаете свет только в той части комнаты, где он нужен.
2. Возможность с помощью группы светильников создать общее яркое основное освещение и в то же время декоративную подсветку.
3. При перегорании одной лампы сильно ситуация по освещению комнаты не изменится, если в ней установлено с десяток точечных светильников. Свои функции освещение продолжит выполнять. Тогда как если вы установите люстру с 3–5 мощными лампами – при перегорании одной будет значительная разница в освещенности.
4. Если встраиваемые точки устанавливаются в подвесной потолок, то вы не теряете высоту комнаты, как это происходит при установке обычной люстры.
5. Устройство спотов простое, поэтому система получается долговечной.

Интерьер с точечными светильниками. Равномерный свет и возможность разбить помещение на зоны.

Недостатки:

1. Большие первоначальные вложения. Так как в большинстве ситуаций работа не ограничивается парой светильников, а к ним нужно купить еще и лампочки, выходит немалая сумма.
2. Чтобы покрыть большую площадь светом – нужно увеличивать количество спотов. Не всегда направленный свет это хорошо. Поэтому прежде чем приступать к установке нужно точно определить расстояние между ними, чтобы не было зон с плохой освещенностью.

к содержанию ↑

Схема подключения на 220 В

Вы можете выполнить подключение своими руками, если поймете принципы построения и сборки схемы. Простейший способ – это запитать все точки от одного выключателя с одной клавишей. Светильники подключаются параллельно, то есть к каждому из них подключается два провода – фаза и ноль.

Схема соединений с одноклавишным выключателем

 Чтобы разделить светильники на две группы нужно подключить схему к двухклавишному выключателю.

Схема соединений с двухклавишным выключателем. Третий провод – заземление

При монтаже светильников в подвесном потолке, разводка проводов происходит в пространстве между гипсокартонным листом и потолком, она получается скрытой от глаз и в то же время доступна для удобного монтажа и обслуживания.

Чтобы увеличить количество групп – установите еще один выключатель или пару, и аналогичным образом выполните разводку питающих кабелей.

Схема подключения на три группы светильников

Количество проводов зависит от количества групп. При этом через выключатель пускают фазный проводник, а нулевой провод обычно общий. Для этих целей подойдут марки кабелей ВВГ или NYM, а также ПВС и ШВВП. Количество жил и площадь поперечного сечения либо 2х1,5, либо 3х1,5. Кабель лучше прокладывать в пластиковой гофре, можно обойтись без неё, но гофра обеспечит дополнительную защиту от грызунов. Если к патронам светильников не подключены провода, то это подключение лучше выполнить термостойким проводом марки РКГМ либо надеть на обычные жилы защитную трубку из стекловолокна. Достаточно «хвостиков» длиной 15–20 см, а к ним уже подключать питающие фазу и ноль. Если есть такая возможность, то можно весь монтаж проводить проводом РКГМ, поскольку подвесные потолки чаще всего выполнены из горючих материалов – пластик, гипсокартон, МДФ и пр.

Также стоит отметить, что существует два вида параллельного подключения – шлейф и звезда. Схема подключения шлейфом выполняется так – питающие провода подключаются к первому светильнику, от него ко второму и так далее. Схема подключения звезды заключается в том, что все светильники отдельными проводами соединяются с приходящими проводами питания.

Шлейф и звезда для светильников

Достоинством шлейфа является экономия кабельной продукции. Недостатком то, что если провод отгорит от одного из светильников, скорее всего, приборы, подключенные после него, также не будут работать. Достоинством звезды является высокая надежность схемы, ведь каждый светильник подключается индивидуальным проводом. Недостаток – это большие затраты на такое количество проводников.

к содержанию ↑

Подключение точечных светильников на 12 В

Если вы выполняете электромонтаж в ванной или другом влажном помещении следует особенно ответственно относиться к вопросам электробезопасности. Правильно подбирайте тип светильников, например, над зеркалом и раковиной можно установить 12 В споты или, встраиваемые в подвесной потолок или мебель, точечные светильники. Подключаются такие лампы через источник питания с пониженным напряжением – сетевой или электронный трансформатор.

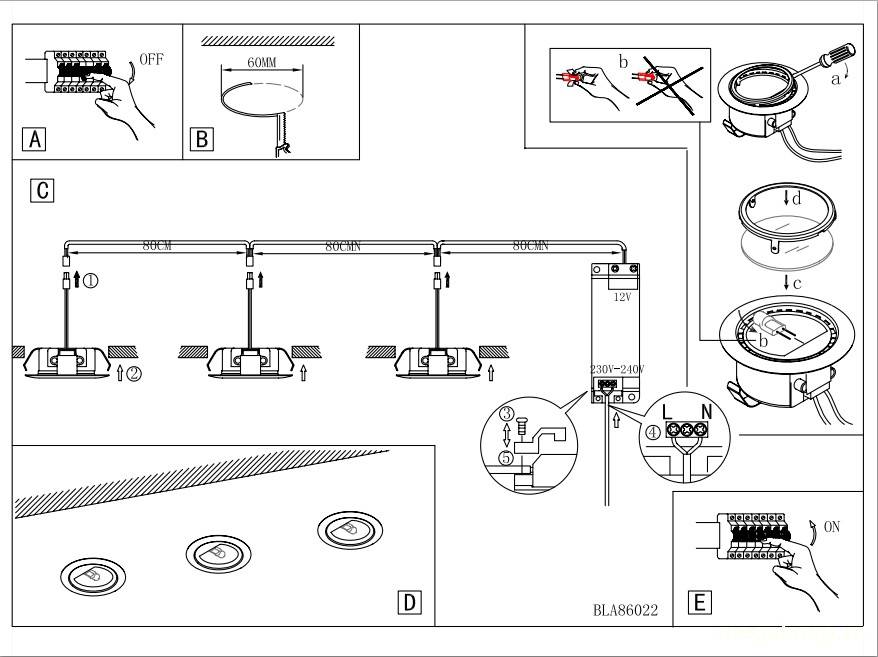

Схема подключения к одноклавишному выключателю точечного светильника 12 В с трансформаторомСхема подключения к двухклавишному выключателю точечного светильника 12 В с трансформатором

Как вы можете видеть, схема практически полностью аналогична той, что которая для светильников на 220В, разница лишь в том, что лампы запитываются через трансформатор.

Выбор мощности и типа трансформатора

Лампы для точечных светильников, которые питаются напряжением 12 В нужно запитывать через специальный источник питания – трансформатор. Как мы уже упомянули, они бывают двух типов – сетевыми и электронными.

Сетевой трансформатор – крупный по размеру железный и тяжелый электроприбор, который преобразует напряжение (повышает или понижает). Во время работы старые или некачественные трансформаторы могут гудеть. Сейчас их редко используют для питания освещения.

Сетевой трансформатор на 50 Гц, с 220 на 12 В

Электронные трансформаторы отличаются малыми габаритами и весом. Они работают на высокой частоте, поэтому гула от них вы не услышите, также благодаря этому ей удалось снизить размеры и вес. В корпусе расположена плата с электронными компонентами и импульсным трансформатором на ферритовом сердечнике.

Электронный трансформатор, внешний вид платы

Мощность трансформатора подбирается из расчета количества и мощности светильников, которые он будет питать. Следует брать трансформатор с запасом 20–40%, чтобы исключить вероятность перегрузки и была возможность добавить 1–2 светильника.

На корпусах электронных трансформаторов часто указывают ток, а не мощность. Поэтому, чтобы узнать мощность прибора, нужно просто умножить выходной ток (I output) на напряжение 12 В.

к содержанию ↑

Что нужно знать, прежде чем приступить к монтажу

Давайте рассмотрим процесс монтажа встраиваемых точечных светильников в разные материалы. Прежде чем приступить к монтажу, нужно определить диаметр отверстий под точечные светильники. Это нужно для правильного подбора инструмента, которым вы будете их делать, например, коронок. Далее, составьте схему расположения точечных светильников на потолке для правильной разводки. Если потолок будет натяжной, то следует помнить, что точки нужно крепить к потолку основному. Для этого понадобится ударная дрель или перфоратор и набор крепежных материалов. Полностью собрать потолочный встраиваемый светильник получится только после проделывания всех отверстий, разводки провода по подвесному потолку и сборки схем.

Алгоритм установки в потолки из гипсокартона, пластика, МДФ или дерева

Эти материалы объединяет два фактора – их используют для подвесных потолков и декоративной отделки стен и то, что они достаточно легко поддаются обработке.

1. Определитесь со схемой расположения светильников по потолку.

Схемы расположения светильников по потолку

2. Сделать разметку потолка, для этого можно в места установки будущих спотов приклеить куски изоленты крест-накрест, или же нанести метки маркером или карандашом.

3. Определить размеры точечных светильников. Это нужно для того, чтобы подобрать диаметр коронки, которой будут сверлить отверстия в гипсокартоне (или другом материале потолка).

4. Отверстия быстрее и удобнее всего сверлить коронкой по дереву или биметаллической коронкой. Они бывают любых диаметров и часто продаются наборами.

Набор коронок по дереву для точечных светильников

5. После того как отверстия сделаны, нужно пробросить кабель к каждому из светильников. Для этого предварительно подготавливают основной питающий кабель или кабеля от выключателей для каждой из групп светильников. Далее, в зависимости от выбранного варианта подключения (звезда или шлейф) в отверстие, где будет стоять светильник, заводят жесткий кабель или проволоку с крючком на конце. Его направляют к тому месту, где находится кабель, от которого будет запитана точка. Там цепляют крючком-протяжкой питающий кабель и протягивают его к светильникам.

Монтаж светильника, проводки и источника питания

6. Когда питание ко всем светильникам и другим элементам подсветки протянуто, монтируем сами осветительные приборы согласно их конструкции и инструкции. Обычно есть два подпружиненных фиксирующих упора, их сжимают пальцами и вводят прибор в отверстие, после чего светильник можно отпустить и он сядет на свое место. Остается только установить декоративные элементы, если они есть.

Монтаж завершен.

Порядок действий при монтаже

В натяжные потолки

Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников.

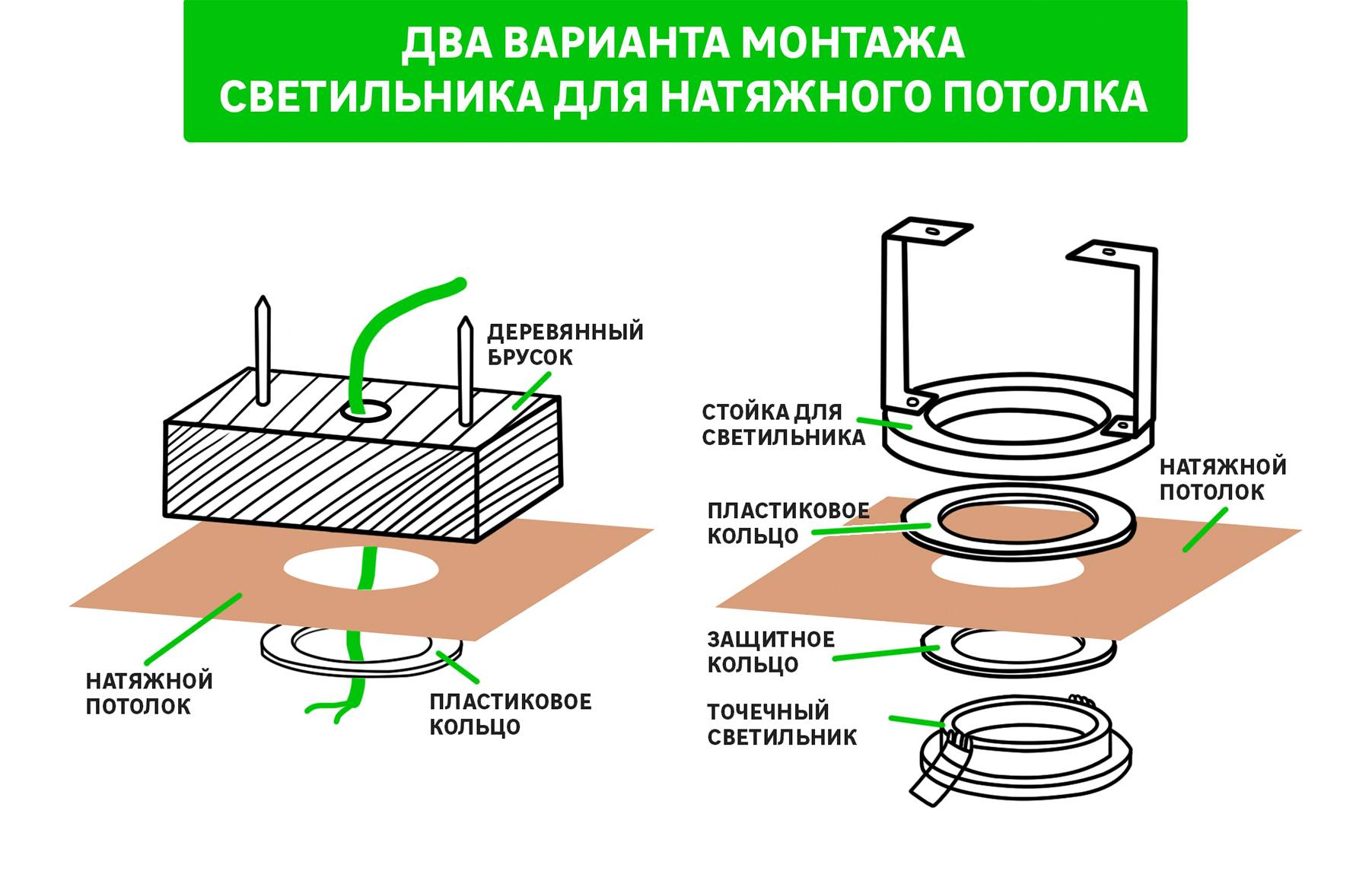

Монтажные платформы для установки точек в натяжном потолке

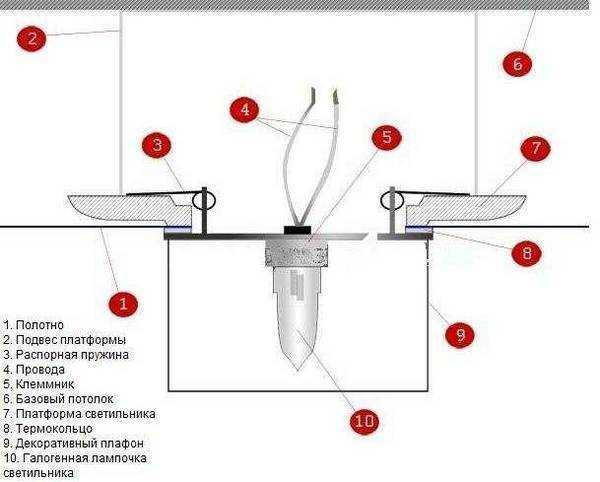

После разметки монтируют опорные платформы для установки точечных светильников в натяжной потолок. Монтажные платформы универсальны, имеют круглую форму с формовкой в виде концентрических окружностей разных диаметров, что позволяет вырезать нужный для ваших светильников.

Вырезание нужного диаметра для установки точки в платформу

Следующим шагом является разводка электропроводки по спотам и подключение источников питания, если это необходимо.

Установка светильника в кольцо на полотне потолка

Последний шаг производится после того как полотно натянуто. В местах напротив монтажных платформ клеят кольца и по их внутреннему контуру прорезают в полотне отверстие. Кольцо удерживает полотно, предотвращая разрывы. Монтажные платформы легко найти под полотном, если они выставлены по уровню, просто слегка прощупывают последнее. Когда отверстие сделано у вас появится доступ к проводам для подключения светильника. Проведите подсоединение и установите светильник через кольцо в монтажную платформу.

к содержанию ↑

Заключение

Установка и подключение точечных светильников своими руками не так сложны, как выбор конкретных моделей и схем расстановки по потолку. Сделать это вы сможете своими руками, понадобится минимальный набор строительных инструментов. Зато вы сэкономите на этой работе деньги и приобретете новые навыки.

Предыдущая

Светильники, браВарианты светильников для зеркала в ванной комнате — как выбрать и установить

Следующая

Светильники, браКак установить точечные светильники в гипсокартон если вы делаете это впервые

Как установить встроенное освещение

Установите встраиваемое освещение как профессионал, сделав его своими руками, чтобы сделать помещение ярче

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 12.04.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. и является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

В этой статье

• Схемы

• Светильники

• Стоимость

• Коды и разрешения

• Безопасность

• Инструкции

• Вызов специалиста

• Часто задаваемые вопросы

Обзор проекта

Встраиваемые светильники освещают ваш дом от светильника, который почти невидим под разными углами. Этот низкопрофильный светильник обнимает потолок, показывая только выступ отделки. Встраиваемые светильники, также называемые канистровыми светильниками, баночными светильниками или потолочными светильниками, можно найти во многих современных домах, поскольку они подчеркивают чистую геометрию дома, состоящую из плоскостей и линий.

Если у вас есть поблизости источник питания, вы можете легко установить светодиодное встраиваемое освещение в потолке самостоятельно. Однако подключение источника питания увеличивает время проекта и может быть выполнено путем подключения собственной цепи или найма электрика. Если вы решите сделать это самостоятельно, убедитесь, что вы полностью понимаете мощность каждого светильника и убедитесь, что все встроенные светильники расположены на безопасном расстоянии от потолочных балок.

Рассмотрим схемы

Электроэнергия для встраиваемых светильников может поступать либо от существующего источника, либо от электрической цепи, установленной специально для этого проекта. Стоимость, скорость и простота установки зависят от наличия электричества в начале работы встраиваемых светильников.

• Существующая цепь : Существующая цепь уже может питать потолочный светильник или потолочный вентилятор в центре комнаты. Или, если вы уже установили утопленное освещение на балках, вы можете продолжить использовать светильники. Поиск на чердаке может дать идеи для запасных цепей. Пустые лицевые панели на потолке или стене часто содержат внутри токоведущие цепи.
• Новая цепь : Чтобы запустить новую цепь, необходимо провести электрический кабель от электрической сервисной панели к выключателю и от выключателя к первому встроенному светильнику в ряду светильников. Кабель можно протянуть через потолок.

Если вы устанавливаете встроенное освещение в существующий потолок, убедитесь, что вы полностью понимаете номинальную мощность каждого светильника. Большинство 20-амперных схем или переключателей могут работать только с 12 лампами.

Выберите правильные светильники

Купите старую работу или переделайте встраиваемые светильники. Эти светильники не нужно крепить к потолочным балкам. Вместо этого они крепятся непосредственно к гипсокартону потолка.

Встраиваемые светильники с рейтингом IC подходят для потолков с изоляцией, поскольку они могут быть покрыты изоляцией. Встраиваемые светильники без рейтинга IC должны иметь зазор над корпусом светильника и вокруг него в области потолка.

Стоимость установки встроенного светильника

Установка встроенных светильников своими руками обойдется намного дешевле, чем вызов электрика. Электрик будет взимать от 200 до 500 долларов за установленный свет. Но поскольку большинство встраиваемых светильников устанавливаются по несколько штук, общая стоимость может составить до 3000 долларов за шесть светильников.

Когда вы устанавливаете свои собственные встраиваемые светильники, большая часть затрат приходится на цену самого светильника: от 20 до 50 долларов за светильник плюс короткий электрический кабель 14-го калибра.

Коды и разрешения

Большинству населенных пунктов потребуется разрешение на расширение, строительство или изменение систем освещения в жилых помещениях, действия, которые охватывают установку встроенного освещения. Обратитесь в местный отдел разрешений, чтобы узнать, нужен ли он вам.

Вопросы безопасности

Выключите автоматический выключатель, обслуживающий электрический кабель, с которым вы работаете. Если цепь еще не подключена, подождите, пока не будут установлены встроенные светильники, чтобы выполнить это окончательное подключение. Проверка цепей с помощью тестера напряжения.

При работе над потолками надевайте средства защиты органов дыхания. Будьте осторожны с торчащими из крыши кровельными гвоздями. Ходите только по стропилам или балкам, чтобы не провалиться сквозь гипсокартон потолка. Используйте кусок фанеры, чтобы стоять или сидеть, когда работаете на чердаке.

Оборудование/инструменты

• Кольцевая пила или торцовочная пила для гипсокартона
• стад-искатель
• Потрошитель проволоки
• Инструмент для зачистки проводов
• Бокорезы
• Тестер напряжения
• Защита органов дыхания
• Кусок фанеры, достаточно большой, чтобы перекрыть несколько стропил
• Защита глаз

Материалы

• Старая работа или переделка встроенного света
• Электрический кабель

Ель / Кевин Норрис

Как установить встраиваемые светильники

1. Вырезать отверстие в потолке

   Наденьте защиту для глаз.

   Используя искатель шпилек, убедитесь, что каждое отверстие находится на расстоянии не менее 6 дюймов от балки. Используйте бумажный шаблон, поставляемый большинством производителей светильников, чтобы нарисовать круг для отверстия.

   Используйте ножовку, чтобы аккуратно разрезать по линии. Чтобы вырезать больше, чем пару отверстий, используйте кольцевую пилу, прикрепленную к концу дрели, так как это происходит быстрее.

   Ель / Кевин Норрис

2. Проложите проводку к потолочному отверстию

   Подсоедините провод питания к встроенному светильнику. Если провод будет идти от другого встроенного светильника, откройте распределительную коробку предыдущего светильника и подсоедините провод. Если провод будет идти от собственной цепи, протяните его через отверстие.

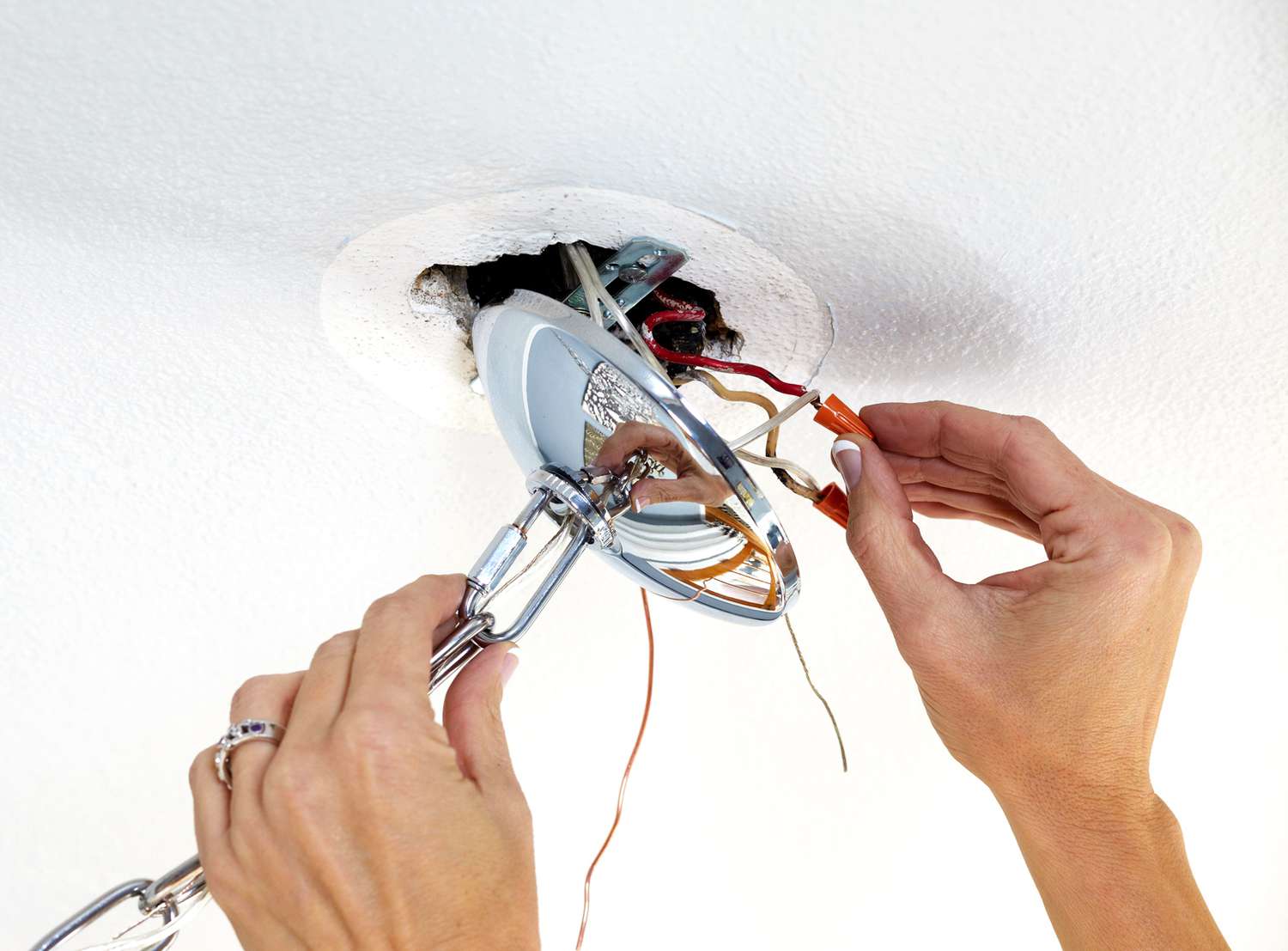

   При наличии стандартной электрической потолочной коробки, как показано на рисунке, ее необходимо снять, если устанавливается встраиваемый светильник.

   Ель / Кевин Норрис

3. Прикрепите провод к встроенному светильнику

   С помощью рыхлителя оторвите около 4 дюймов оболочки кабеля. Снимите покрытие с проводов внутри оболочки. Протяните провод в распределительную коробку фонаря и выполните соединения. Например, к черному проводу кабеля будет присоединен черный провод от фонаря. Или некоторые фонари могут иметь вставные разъемы, которые обозначаются цветом.

   Ель / Кевин Норрис

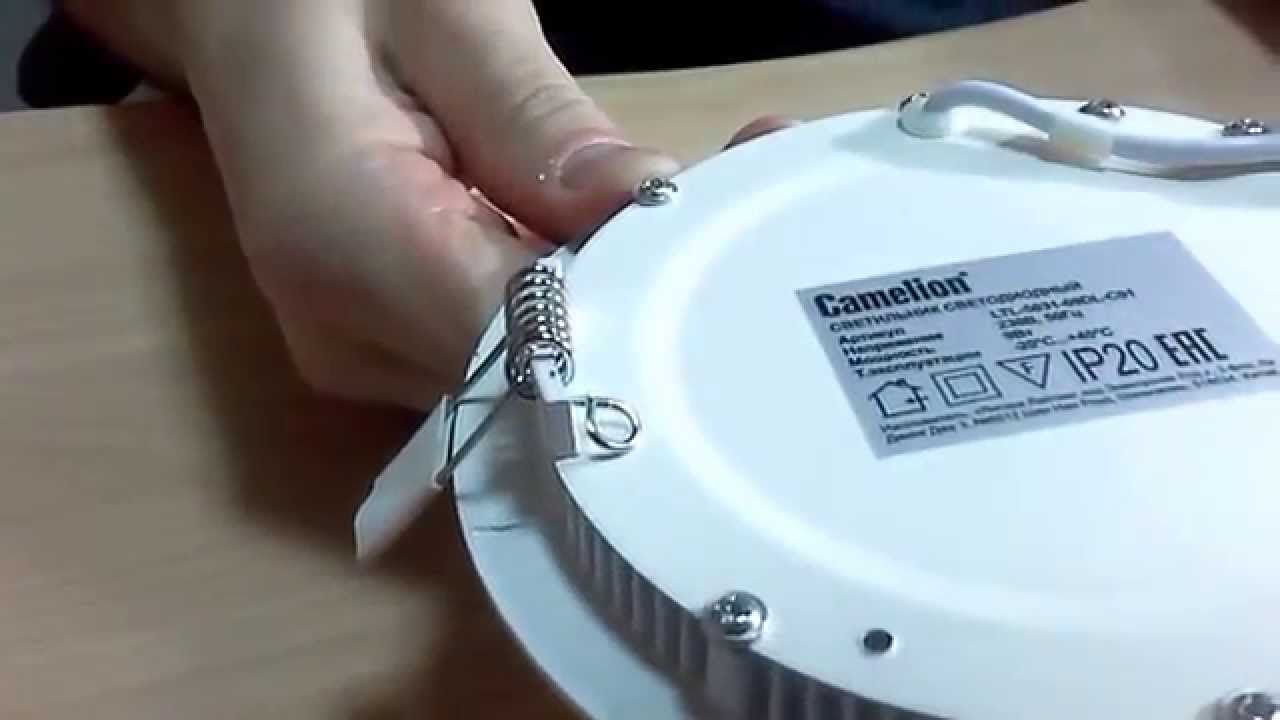

4. Установка светильника в потолочное отверстие

   Вставьте свет в отверстие в потолке. Подгонка должна быть плотной, но не настолько тугой, чтобы повредить гипсокартон. Большинство встраиваемых светильников имеют какую-либо форму зажимной системы, которая крепится к внутренней верхней части гипсокартона потолка.

   Ель / Кевин Норрис

5. Добавьте встраиваемую световую накладку

   Если у встраиваемого светильника нет прикрепленной окантовки, установите его отдельную окантовку после того, как светильник будет надежно прикреплен к потолку.

   Ель / Кевин Норрис

6. Добавьте правую лампочку

   Добавьте лампочку, как указано в инструкциях к светильнику. Выбирайте из ламп «А» (которые требуют использования отражающей отделки), ламп «R» (которые содержат встроенную отражающую поверхность), галогенов (яркие лампы с контролируемым лучом) или энергосберегающих светодиодов.

   Предупреждение

   Установка слишком большой лампочки, не предназначенной для встроенного освещения, может привести к пожару.

   Ель / Кевин Норрис

7. Подсоедините цепь к сервисной панели

   Протяните электрический кабель к электрической сервисной панели или панели автоматического выключателя. Подсоедините провод к автоматическому выключателю соответствующего размера (обычно на 15 ампер), затем вставьте автоматический выключатель в свободный слот на сервисной панели.

   Ель / Кевин Норрис

Когда звонить специалисту

Квалифицированные лицензированные электрики могут установить для вас встроенное освещение. Протягивать кабели через чердаки или стены сложно. Электрики умеют ловить провода, и у них есть подходящие инструменты для этой работы. Если вы не знакомы с работой с открытой сервисной панелью, наймите электрика, который подключит для вас цепь.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Глава 160A — Города и поселки. Статья 19 — Планирование и регулирование застройки. § 160A-417 — Разрешения . Общий устав Северной Каролины 2016 г.

2. Рабочая тетрадь по электробезопасности . Международный фонд электробезопасности.

3. ИНТЕЛЛЕКТУАЛЬНАЯ РАБОТА С ПРОДУКТАМИ ИЗ СТЕКЛОВОЛОКНА, МИНЕРАЛЬНОЙ ВАТЫ И ШЛАКОВАТЫ . Североамериканская ассоциация производителей изоляции.

4. Является ли ваш дом пожароопасным? Американский национальный Красный Крест.

5. 8 способов повысить стоимость вашего дома . Потребительские отчеты.

8 Советы по установке встроенного освещения для домашних мастеров — Боб Вила

istockphoto.com

Ненавязчивое освещение, установленное заподлицо с потолком, встроенное освещение можно найти практически во всех типах домов, и не зря. Он излучает свет вниз, освещая всю комнату, не вторгаясь в линии обзора и не захватывая при этом какие-либо полезные квадратные метры.

Эти светильники, также называемые банками, прожекторами или потолочными светильниками, содержат лампочку в круглом корпусе («окантовке»), ширина которой обычно составляет от 4 до 6 дюймов и которая отражает свет вниз в комнату.

СВЯЗАННЫЕ: 8 распространенных ошибок при освещении, которые совершают почти все

Если вам нужно рабочее освещение над столом или столешницей или акцентное освещение, чтобы осветить темный угол, встраиваемое освещение может вам помочь. Но это не так просто, как выбрать мощность и тип лампы; многие факторы влияют на создание конечного эффекта. Вот что нужно учитывать, прежде чем приступать к проекту установки встроенного освещения дома.

Схема встроенного освещения

Хорошо спланированная схема встроенного освещения обеспечит наилучший световой эффект. Проект должен включать конфигурацию светильников и указывать тип устанавливаемых светильников. Подумайте, хотите ли вы освещение всей комнаты, акцентное освещение, рабочее освещение или комбинацию всех трех. Тип лампы может варьироваться в зависимости от расположения в комнате и желаемого эффекта. Плохое планирование может привести к недостаточному освещению.

Например, при проектировании планировки светильников в семейной комнате домовладельцы могут захотеть включить светильники открытого типа с минимальной отделкой, которые позволяют разместить факельные лампы в основном жилом пространстве. Любимая картина может стать фокусом с настенным светильником, который направляет свет на картину, но защищает свет от сияния в других направлениях. Если семейный центр домашних заданий спрятан в углу комнаты, над головой можно установить светоотражающие лампы, чтобы создать достаточно света и снизить нагрузку на глаза.

istockphoto.com

Встраиваемые светильники проще всего установить во время нового строительства, но их можно встроить в существующие потолки.

Поскольку встроенное освещение устанавливается в потолке, его проще всего установить во время нового строительства или капитального ремонта, до того, как потолочные материалы будут уложены. Встраиваемое освещение, предназначенное для нового строительства, размещается в потолке между балками с помощью монтажных кронштейнов, которые прибиваются к обвязке.

Эти фонари затем подключаются к источнику питания, а гипсокартон (с тщательно вырезанными отверстиями) поднимается над ними. Если у вас нет полного доступа к потолочным балкам, вы все равно можете установить встроенное освещение, не копаясь в гипсокартоне. Просто ищите встраиваемые светильники, предназначенные для прохода через небольшое отверстие в потолке и прикрепленные к гипсокартону с помощью зажимов вместо балок и ремней.

istockphoto.com

Ключевое значение имеет размещение.

Вы можете использовать встраиваемые светильники для общего освещения, рабочего освещения или акцентного освещения — или их комбинации — но, в отличие от торшеров или настольных ламп, у вас есть только одна попытка, чтобы расположить встроенные светильники в идеальном месте. Подумайте, какие области вы хотите хорошо осветить, например, над креслом для чтения или кухонным островом.

Если вам нужно рабочее освещение, убедитесь, что источник света расположен над рабочей станцией, а не над местом, где вы будете сидеть или стоять, иначе вам придется работать в собственной тени. И не забудьте разместить встроенные светильники на расстоянии не менее 2 футов от стен.

СВЯЗАННЫЕ:   Какое освещение Где? 9 профессиональных советов по улучшению освещения

Размер лампы также поможет определить ваше размещение. Типичное правило состоит в том, чтобы размещать огни на таком же расстоянии друг от друга, как и диаметр лампы в дюймах. Таким образом, лампочка диаметром 4 дюйма должна находиться на расстоянии 4 футов от следующего источника света. Четырехдюймовые лампочки — хороший выбор для потолков нормальной высоты; 5- и 6-дюймовые лампы, также широко доступные, хороши для высоких потолков, поскольку они излучают более мощный свет.

Рассмотрите свою электрическую цепь

Электрическая сеть дома – это вся его электрическая система, которая обычно включает в себя 15-амперные цепи в жилых помещениях, больших комнатах, спальнях и 20-амперные цепи, которые питают кухонные приборы, сушилки, потолочные обогреватели и гаражные мастерские.

Большинство встраиваемых светильников подключаются к 15-амперным цепям, и в цепи можно установить более одного светильника. Цепь представляет собой непрерывную петлю, по которой электричество проходит от главного щита обслуживания через выключатели, розетки и освещение, а затем обратно к главному щиту обслуживания. В большинстве домов кабели освещения содержат два провода под напряжением (красный и черный), нейтральный провод (белый) и медный или зеленый провод заземления.

istockphoto.com

Вы можете установить встроенное освещение с существующими цепями или новыми цепями, но установка существующих цепей намного проще.

Самый простой способ для большинства домашних мастеров установить встраиваемое освещение — это заменить существующие лампы в виде банок, используя ту же проводку. Цепь на 15 ампер способна выдерживать до 1800 Вт без переключения выключателя, но общее правило заключается в том, чтобы использовать только 80 процентов доступной мощности, чтобы быть в безопасности. Таким образом, ряд встраиваемых потолочных светильников в цепи должен в совокупности потреблять не более 1440 Вт. Максимальная мощность указана на упаковке лампочки.

• Существующая цепь: Существующая цепь будет состоять из выключателя света и одного или нескольких потолочных светильников. Для тех, кто планирует заменить существующий потолочный светильник или потолочный вентилятор на встраиваемые светильники, имейте в виду, что новые светодиодные встраиваемые светильники потребляют минимальную мощность, и вы можете установить десятки светильников, не перегружая цепь. В зависимости от текущей схемы проводки установка новых встраиваемых светильников в существующую цепь может потребовать удаления части гипсокартона потолка и сверления потолочных балок для прокладки новых проводов.

• Новая цепь: В случае нового строительства или пристроек к дому потребуется новая электрическая цепь для установки нового встроенного освещения. В некоторых сообществах для добавления новой цепи на сервисную панель требуются услуги лицензированного электрика, поэтому перед началом проверьте.

СВЯЗАННЫЕ: 8 Предупреждающие знаки об опасно устаревшей электропроводке

Подключение встраиваемых светильников в зонах позволяет гибко включать одни источники света и отключать другие.

Для больших комнат с областями, которые могут нуждаться в разном освещении в определенные моменты времени или в местах, где желательна атмосфера, рассмотрите возможность подключения светильников для работы друг с другом в стратегических группах. Каждая зона должна функционировать независимо от других. Если вы наслаиваете общее освещение, рабочее освещение и акцентное освещение, это даст вам больше контроля над настроением и функцией пространства. Например, вы можете настроить диммер для общего освещения, выключить рабочее освещение и позволить акцентному освещению выделить произведение искусства или камин.

istockphoto.com

Типы лампочек, которые вы выберете, могут иметь большое значение в вашем дизайне освещения, поэтому выбирайте внимательно.

Выбирая лампочку для встроенного освещения, вы, вероятно, будете поражены всеми вариантами. У каждого типа лампочек есть что предложить, от эстетики до энергоэффективности. Вот как некоторые из самых популярных встряхиваются.

• Лампы «А»: Стандартная лампа накаливания, которая служит надежным и недорогим вариантом, особенно для общего освещения. Требуется использование накладки отражателя (корпуса, окружающего лампу) для усиления света.
• Лампы «R»: Хороши для общего освещения, особенно в жилых помещениях, они популярны благодаря встроенной отражающей поверхности, которая нагревает свет от ламп накаливания и создает либо прожектор, либо прожектор.
• Галогенная лампа: Лампа этого типа дает белый яркий свет с управляемым пучком и отлично подходит для общего освещения (особенно на кухнях и в ванных комнатах), а также для рабочего и акцентного освещения. Низковольтные галогенные лампы, для которых требуется трансформатор и специальный низковольтный корпус, — отличный выбор: они энергоэффективны, имеют отличное качество света и более длительный срок службы.
• Светодиод: Светодиодные лампы могут работать до 11 лет при 12 часах использования в день. Вы можете найти их в различных цветовых температурах, что делает их достаточно универсальными для всех комнат дома. Кроме того, они не выделяют тепла, обеспечивают энергоэффективность и привлекательное качество цвета. Будьте осторожны: вы заплатите за них немного больше вперед.

СВЯЗАННЫЕ:   5 причин, почему встраиваемое освещение все еще круто

Начало установки встроенного освещения

Установить встраиваемое освещение проще всего, если у вас есть доступ на чердак и вы можете проложить оттуда провода и прорезать отверстия для банок. Если у вас нет доступа к потолку или это многоэтажный дом, вы все равно можете установить встроенный свет из комнаты внизу. Наиболее существенное отличие заключается в том, что вы захотите установить лампы для банок, предназначенные для модернизации.

Светильники для модифицированных банок крепятся не к балкам потолка, а к нижней стороне гипсокартона потолка. Они очень легкие и крепятся к потолку с помощью зажимов. После того, как фары подключены, их просто защелкивают на место.

Убрать встраиваемые светильники непросто, поэтому хорошо подумайте, нужны ли они вам (и где).

Переход от одинарного потолочного светильника к встроенному светильнику – это простой процесс, но переход от встроенного светильника к традиционному потолочному светильнику – совсем другая история. Если вы устанавливаете точечные светильники, но решили, что предпочитаете большой центральный потолочный вентилятор и светильник, новая проводка должна быть проложена от выключателя света к новому светильнику.

Предположим, вы установили шесть встроенных светильников, но вам не понравился их внешний вид — вы не можете снять встроенные светильники, а затем скрутить провода вместе и использовать их для питания новой комбинации вентилятора и светильника, поскольку электрические нормы не разрешить закрывать места соединения проводов гипсокартоном.

СВЯЗАННЫЕ: Lux vs. Lumens: изучите жаргон, чтобы выбрать следующее освещение к встроенным светильникам, а затем проложите новый кабель для питания нового светильника.

Кроме того, у вас будет шесть отверстий в потолке, которые нужно будет залатать, поэтому перед их установкой убедитесь, что вам действительно нужен внешний вид баночных светильников. Если вы меняете один встраиваемый светильник, вы можете использовать комплект для переоборудования для установки традиционного потолочного светильника.

istockphoto.com

Использование правильных инструментов для вырезания отверстий в гипсокартоне потолка существенно повлияет на общий вид установки.

При самостоятельной установке встраиваемого освещения используйте кольцевую пилу — просто насадку для дрели — чтобы получить идеально круглое отверстие нужного диаметра. Встраиваемые светильники поставляются с бумажными шаблонами, которые помогают пользователю определить точный размер отверстия. Кольцевые пилы бывают стандартных и регулируемых размеров; обратитесь к руководству пользователя освещения, чтобы определить точный размер отверстия, которое вам нужно.

В крайнем случае вы можете использовать небольшую ручную пилу для гипсокартона; просто найдите время, чтобы измерить и очень тщательно отметить отверстие. Компас может помочь убедиться, что вы вырезаете идеальный круг. Кроме того, держите поблизости искатель шпилек, чтобы убедиться, что вы не просверливаете и не режете балку.

СВЯЗАННЫЕ: Лучшие комплекты кольцевых пил 2021 года

Установка встроенного освещения может быть сложной задачей — вы можете нанять электрика для выполнения этой работы.

Даже если у вас есть опыт в подключении осветительных приборов, установка встроенного освещения связана с некоторыми проблемами, которые лучше доверить профессионалу. Некоторым источникам света требуется трансформатор для подачи пониженного потока электроэнергии. Другим может потребоваться специальный корпус с рейтингом IC, который защищает от электрического возгорания, если он размещен в потолке вместе с изоляцией.

Местные правила могут предписывать использование светильника с классом защиты IC, с чем должен быть знаком электрик. В некоторых городах даже требуется разрешение на установку встроенного освещения. Не говоря уже о том, что если вы встраиваете светильник в существующий гипсокартон и не уверены, какую проводку вы найдете или где расположены ваши балки, электрик может немного покопаться и определить наилучший план действий для вашего дома. .

istockphoto.com

Заключительные мысли

Для тех, у кого низкие (менее 8 футов) потолки и тех, кто предпочитает чистый минималистский вид, встраиваемые светильники — отличный вариант. Они добавляют визуальную высоту комнате и не отвлекают внимание от предполагаемых фокусов.

Доступен широкий выбор типов встраиваемых светильников для создания полного освещения помещения, или встраиваемые светильники могут быть установлены в качестве рабочего освещения в рамках общего плана освещения кухни. Их также можно использовать для создания акцентного освещения, чтобы выделить желаемые произведения искусства или скульптуры.

Их установка может быть не слишком сложной для энтузиаста-любителя, обладающего знаниями в области электропроводки и схемотехники, но если есть какие-либо вопросы, лучше всего вызвать электрика.

Часто задаваемые вопросы об установке встраиваемых светильников

Встраиваемые светильники можно установить во время нового строительства, что проще всего, поскольку гипсокартон еще не установлен на потолке, но их также можно установить в качестве модернизации. Сегодня наблюдается тенденция отхода от полноразмерных ламп в пользу встроенных светодиодных ламп, которые просто вставляются в отверстия в гипсокартоне. У тех, кто задумывается об установке встроенного освещения, наверняка возникнут вопросы.

В. Какова средняя стоимость профессиональной установки встроенного освещения?

В среднем, по данным Home Advisor, вы должны заплатить электрику от 200 до 300 долларов за светильник, чтобы установить светодиодные светильники на существующем потолке; установка фар стоит в среднем около 360 долларов за штуку. Стоимость самих светильников будет дополнительной и будет зависеть от типа и качества.

В. Можно ли установить встроенное освещение в любой потолок?

В большинстве случаев да. Если провода можно проложить через потолочные балки к светильникам, можно установить встроенные светильники. Однако это может потребовать отрыва части гипсокартона для прокладки проводов.

В. Добавляют ли прожекторы ценность дому?

Все зависит от того, как они выглядят и решают ли проблему. В домах с открытой планировкой прожекторы популярны и могут быть привлекательным моментом.
