95 фото создания распашных вариантов

Без специально оборудованного въезда для автомобиля сейчас не обойдется ни один приусадебный участок. Ворота могут быть сделаны из различных материалов от дерева до металла, но самым бюджетным, надежным и доступным считается изделие из профнастила.

Сделать ворота из профнастила своими руками несложно, если следовать определенному алгоритму и иметь минимальный набор инструментов и материалов.

Шаг 1 – Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество – возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.


Конструкция ворот из профнастила может быть нескольких видов:

  • Откатные (со специальным механизмом) и распашные;
  • С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
  • Со встроенной и отдельно расположенной калиткой;
  • С одной или двумя створками;
  • Со стационарной рамой (наличие верхней перекладины) и без нее.

Шаг 2 – Высчитываем размеры

Величина будущих ворот рассчитываются исходя из параметров имеющегося участка, забора и автомобиля. Ширина – сумма ширины машины от зеркала до зеркала и метра, а также расстояния для размещения опор (два со встроенной, три с отдельно стоящей калиткой) и крепления фурнитуры. Оптимальными считаются расчеты: 4,5 метра для ворот и 1,2 метра для калитки.

Высота определяется листом профнастила, который обычно в длину достигает 2,2-2,5 метра. Если планируется оформление ворот козырьком, орнаментом, то учитывается и их размер.

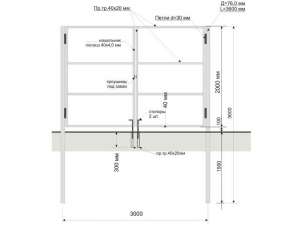

Шаг 3 – Делаем чертеж

Схема распашных ворот должна включать многие параметры:

  • Общую ширину проема для ворот;
  • Ширину каждой створки;
  • Количество, размеры опор, а также глубину их закапывания в грунт;
  • Расположение калитки, если она планируется в или рядом;
  • Место петель, шпингалета, ручек или засова;
  • Наличие усиления каркаса уголками, внутренней рамой или перемычками;
  • Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Шаг 4 – Готовим материалы и инструменты

Исходя из чертежа, необходимо сделать расчеты материалов. Стандартный набор включает в себя обшивочный профнастил, крепежи, металлические опорные трубы, усиливающие каркас уголки, перекладины или перемычки, петли, замки, декоративные элементы и лакокрасочные материалы.


В процессе работы не обойтись и без инструментов: сварочного аппарата, болгарки, метра, строительного уровня, отвеса, шуруповерта, дрели, ножниц по металлу, кистей.

Шаг 5 – Приступаем к работе

Ответом на вопрос “как сделать ворота из профнастила?” будет следующий алгоритм:

  • Устанавливаем опорные стойки: закапываем в землю на необходимую глубину и бетонируем.
  • Изготавливаем рамы створок, для чего режем металлические трубы и крепим сваркой под углом в 45 градусов, усиливаем каркас перемычками или уголками, зачищаем швы и красим всю поверхность.
  • Фиксируем петли или навесы.
  • Крепим на каркас профнастил заклепками, саморезами.

Дополняем конструкцию необходимой фурнитурой (замком, нижним фиксатором, засовом, автоматической системой, осветительными приборами, сигнализацией и т.д.)

Шаг 6 – Дополняем и украшаем

Если простая прямоугольная конструкция кажется скучной или слишком стандартной, то можно сделать красивые ворота из профнастила с элементами ковки. Монтаж кованых дополнений осуществляется сваркой или винтами, а местом для их расположения может стать любая часть ворот.

Чаще встречается обрамление конструкции сверху и снизу, однако лучше выглядит комплексное украшение не только по краям, но и поверх профнастила с лицевой стороны.

Ворота из профнастила – один из самых бюджетных, доступных и несложных по технологии вариантов оформления машинного въезда на участок. Сделать такую конструкцию можно своими руками при ограниченном наборе инструментов, а при помощи декоративных элементов и фантазии такие врата станут настоящим украшением вашего дома.

Фото ворот из профнастила


Также рекомендуем посетить:

mojdominfo.ru

Ворота из профнастила своими руками: фото и видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Содержание статьи

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

  • наискосок;
  • горизонтально;
  • крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

Приваренные поперечины для усиления жесткости

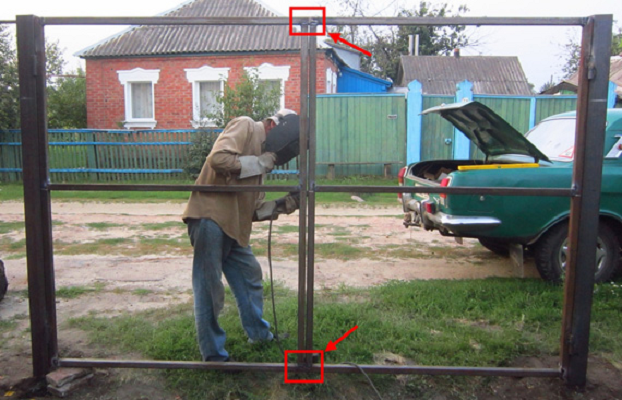

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на воротоа

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

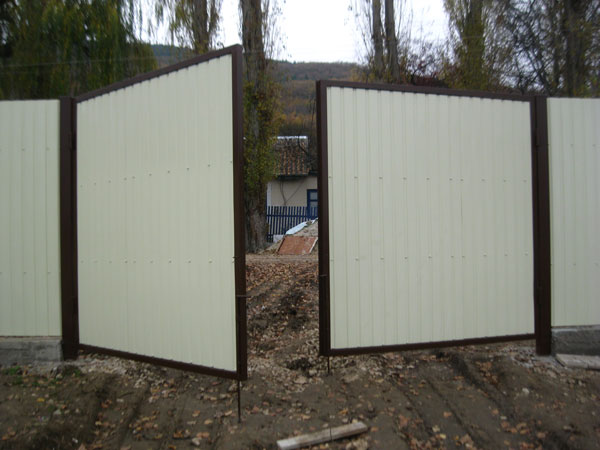

Готовые ворота из профнастила с калиткой

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

stroychik.ru

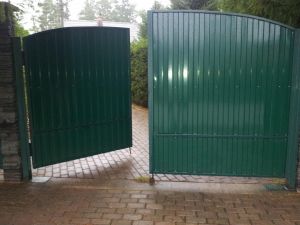

Распашные ворота из профнастила

Профлист – это современный, недорогой, красивый, качественный и простой в обустройстве материал. Из него можно самостоятельно сделать замечательные ворота.

Как? Читайте далее!

Ворота из профлиста своими руками Ворота из профлиста своими руками Ворота из профлиста своими руками Профлист Марка Габаритная ширина листа, ммПолезная…

Ворота из профлиста своими руками

Профлист – это современный, недорогой, красивый, качественный и простой в обустройстве материал. Из него можно самостоятельно сделать замечательные ворота. Как? Читайте далее!

Ворота из профлиста своими руками

Ворота из профлиста своими руками

Ворота из профлиста своими руками

Профлист

Марка Габаритная ширина листа, мм Полезная ширина листа, мм Высота профиля , мм Толщина металла, мм
С-8 1200 1150 8 0,4-0,8
С-10 1155 1130 10 0,4-0,7
С-15 1200 1150 15 0,4-0,8
С-18 1150 1100 18 0,4-0,8
С-20 1150 1100 20 0,4-0,8
С-21 1051 1000 21 0,4-0,8
С-44 1047 1000 44 0,5-0,8
МП-18 1150 1100 18

derevyannie-doma.com

Распашные ворота из профнастила

Конструирование и изготовление построек, ограждений, навесов, временных и постоянных сооружений из листов профнастила сегодня приобрело просто повальный характер. Относительно недорогой и простой в обращении материал позволяет с минимальными трудозатратами строить быстро и качественно, был бы правильный чертеж и время. Поэтому, если возникла необходимость построить или обновить въезд на территорию участка, чаще всего выбирают распашные ворота из профнастила, надежные и простые в сборке.

Преимущества и недостатки ворот на основе профнастила

Тонколистовая профилированная сталь не является единственно возможным материалом для конструирования распашных ворот. Например, можно использовать алюминиевый профиль, сэндвич- панели, штакетник, деревянный брус и доску или поликарбонатные листы. Но по соотношению цена- качество конструкция распашных ворот из профнастила получается наиболее доступной по цене при высокой прочности устройства и относительно несложной в постройке.

Распашные ворота на основе профнастила опережают конкурентов сразу по нескольким пунктам:

  • Облицовка из профнастила не требует специальных условий эксплуатации, как,например, древесина, ПВХ–панели или цементно-органические плиты. Тонкий металл с защитным покрытием способен простоять в течение двух десятков лет без оглядки на дождь, ультрафиолет солнца или удары града;
  • Полимерное покрытие профнастила на основе органических композиций по внешнему виду и стойкости к разрушающему воздействию окружающей среды не уступает самым дорогим моделям распашных ворот промышленного изготовления;
  • Стальной каркас распашных ворот отлично комбинируется с металлом профнастила, без проблем температурного расширения или риска возникновения электрохимической коррозии.

Устройство и конструкция распашных систем из профнастила

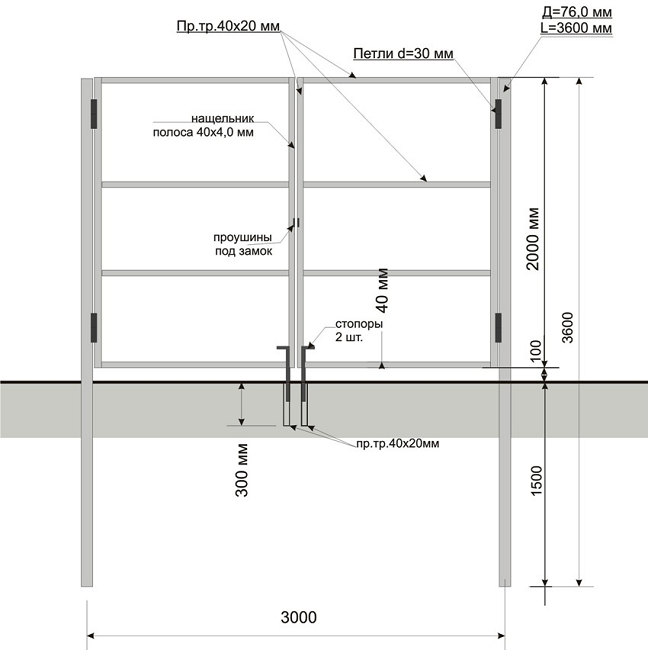

Общее устройство ворот с распашными створками можно понять из представленного чертежа. По сути, конструкция створки представляет собой каркас из профилированной трубы в виде замкнутой рамы со стальными угловыми косынками усиления жесткости или чаще всего – распорками и подкосами из трубы меньшего сечения.

Стандартная высота полотна створок принимается в диапазоне от 1500 мм до 3000 мм. Более высокие ворота из профнастила изготавливаются исключительно промышленным способом. Одним из основополагающих критериев является ширина ворот. В зависимости от ширины выбирается сечение трубчатого профиля, из которого собирается внешняя рама створок. Чаще всего это квадратный 40х40 или прямоугольник 40х60 мм с распорками из трубы сечением 20х40 мм.

Ширина распашных ворот редко превышает 4,5- 5 м в основном из-за того что, в противном случае, резко возрастает вес конструкции и нагрузка на вертикальные столбы- опоры. Кроме того, пользоваться створками значительных размеров становится крайне неудобно из-за значительного увеличения описываемой створкой площади при открывании ворот.

Столбы для навешивания распашных ворот изготавливают в трех вариантах:

  • В виде забетонированных в грунт толстостенных стальных труб или швеллеров;

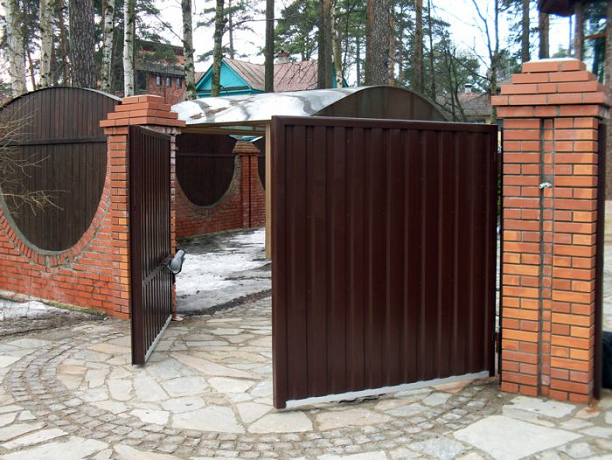

  • Кирпичные опоры, выложенные в виде башни или колонны, толщиною в полтора- два кирпича;
  • Железобетонные столбы, отлитые в съемную опалубку, армированные горячекатаным прутком.

Для кирпичных и железобетонных опор в процессе изготовления в толщу столба выполняется установка закладных элементов из стального уголка или трубы. Впоследствии к ним будут привариваться ответные части петель крепления ворот. Кирпичные или бетонные колонны применяют чаше всего для распашных конструкций в сочетании с панельными заборами или ограждением из кирпича, природного камня или бетонных плит.

Боковая поверхность створок с лицевой стороны обшивается листами профнастила. Для небольших по размеру створок используют тонкостенный лист в 0,45- 0,5 мм толщиной и высотой волны 5- 20 мм. Самым ходовым облицовочным материалом является профнастил марки С8-С21. За счет малой толщины листа профнастила общий вес облицовки лицевой стороны распашных ворот составляет чуть более 20 кг.

Кроме того, относительно малая высота профиля делает поверхность из профнастила визуально более плоской. Чем выше створки или шире проем распашных ворот, тем более жесткий и тяжелый профнастил приходится использовать для облицовки. С увеличением размеров каркасов створок жесткость конструкции ворот, наоборот, только снижается. Чтобы уменьшить просадку и деформацию каркаса, приходится использовать трубчатый профиль большего размера или усиливать конструкцию дополнительными подкосами и распорками, что приводит к непродуктивному увеличению веса рам и каркасов, соответственно, требует использования петель увеличенных размеров.

Например, при увеличении габаритов с 200х250 см до 300х250 см вес каркаса распашных ворот из профнастила возрастает не в полтора раза, а 1,8- 2 раза.

Усилить каркас можно двумя способами. В первом случае вместо металлических используются дополнительные распорки из дерева или клееного бруса, дубовых досок. Во втором случае для облицовки используют более толстый профнастил, с металлом в 0.6- 0.7 мм и высотой волны до 40 мм. Увеличение веса распашной конструкции за счет более толстого металла составит всего 10- 15%.

Преимущества ворот из профнастила с калиткой и без нее

Створки распашных ворот, как и любых других конструкций, не слишком удобны для ежедневного пользования жильцами дома, поэтому обязательным спутником является калитка.

Калиточные двери оборудуются тремя способами:

  • В виде отдельного входа, без обустройства дверного проема в створке ворот;
  • С оборудованием входа в одной из створок распашных ворот;
  • Проектирование распашной системы в виде несимметричной конструкции.

В последнем случае одна из створок занимает три четверти проема ворот и используется для блокировки проезда автомобилей и транспорта. Малая створка, шириной 80- 100 см, используется, как калитка. Чтобы избежать провисания и деформации петель, удерживающих избыточно большую половинку, на нижней балке устанавливают складную опорную «ногу» или подставку.

Совет! Самым надежным способом является вынесение калитки в отдельную конструкцию за пределами створок распашных ворот. Если вместо профнастила используется более толстый и жесткий листовой металл, калитку можно обустроить непосредственно на створке.

Сборка распашных ворот с облицовкой из профнастила

Сборочные операции не представляют особого труда, если правильно использовать сборочный чертеж для монтажа распашных ворот.

Самыми сложными операциями в сборке распашных ворот из профнастила являются:

  • Сборка и сварка рамы створки;
  • Вывешивание и регулировка положения ворот на навесах.

В обоих случаях для регулировки взаимного расположения частей створок потребуется умение пользоваться строительными уровнями и калибрами зазоров в подвижных соединениях.

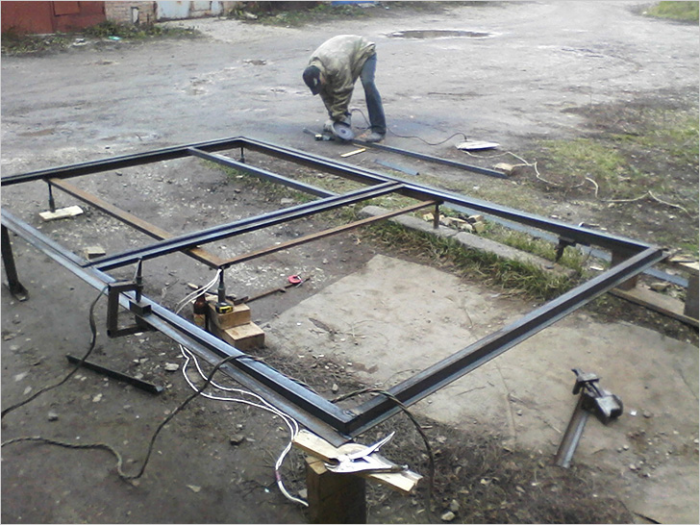

Сварка каркаса распашных ворот

Наиболее сложным этапом сборки рамы или каркаса считается точное позиционирование всех частей и соединение их в одну жесткую конструкцию. Первоначально из стального трубчатого каркаса вырезаются четыре стороны будущего прямоугольника будущей створки ворот.

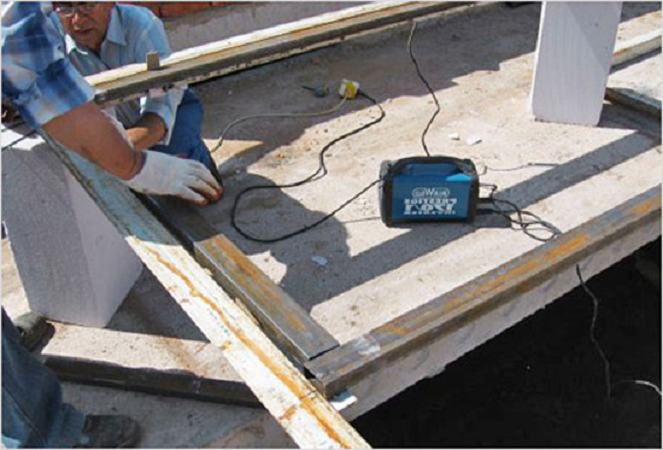

Все части рамы выкладываются на ровной площадке и тщательно выравниваются с использованием столярного уголка и линейки. Каждый отрезок трубчатого профиля для конкретной стороны каркаса необходимо отмерить и отрезать с максимальной точностью.

Отрезки профиля свариваются в раму сварочными точками. Это дает возможность при подгонке исправить взаимное расположение частей рамы, если будут допущены ошибки. Чтобы придать будущей раме дополнительную жесткость, металлический каркас фиксируют с помощью временных диагональных распорок. Кроме того, точность сборки можно проконтролировать по длинам диагоналей каркаса.

После того как собрана предварительная конструкция рамы, ее выставляют на жесткой подставке в проеме между столбами и определяют оптимальное положение навесов на раме и на опорах, после чего точечная сварка на стыках и местах соединений проваривается сварочным аппаратом полноценным швом.

Наиболее прочным получается сварочное соединение по косому диагональному стыку. Если опыта выполнения таких сварочных соединений нет, то лучше использовать более простой и понятный способ сборки встык.

Наиболее распространенной ошибкой при изготовлении распашных конструкций из профнастила считается неправильное выполнение сварочных работ, без учета нагрева и расширения элементов профиля. При излишней поспешности в сварке плоскую раму зачастую выгибает восьмеркой или «пропеллером». В этом случае прибегают к предварительной рихтовке и выравниванию плоскости каркаса, потому что при обшивке створок листами профнастила все изъяны формы и поверхности станут видны как на ладони.

После установки внутренних подкосов и перемычек можно варить петли или навесы. Следующим шагом на ворота монтируются проушины под навешивание замков, запорных устройств и стопоров, фиксирующих положение распашных ворот в открытом или закрытом положении. Исходя из данных на чертеже, определяют главную и ведомую створку распашных ворот. На главную устанавливают стопор, на ведомую при монтаже профнастила крепят планку нащельника, закрывающего щель между створками.

Перед тем как перейти к укладке листов профнастила, все элементы распашных ворот необходимо зачистить от следов ржавчины, окалины и шлака, после чего прогрунтовать и покрасить атмосферостойкой эмалью.

Монтаж профнастила на каркас

Крепление профнастила к стальному каркасу можно выполнять с помощью кровельных саморезов или вытяжных заклепок. Самодеятельные сборщики для фиксации листа профнастила на раме распашных ворот обычно используют саморезы с силиконовой подкладкой, мотивируя свое решение тем, что в этом случае в точках установки крепежа не будет ржавых подтеков. На самом деле принципиальной разницы нет, мало того, заклепки дают более прочное и устойчивое к вибрациям и коррозии соединение. Для устранения стекания конденсата или следов ржавчины можно использовать заклепки с полиэтиленовыми втулками.

Фирмы, оказывающие услуги по продаже и установке распашных конструкций ворот, предпочитают использовать саморезы, так как скорость их установки как минимум вдвое выше, чем скорость выполнения заклепочного соединения, за счет отсутствия промежуточного этапа сверловки отверстия под заклепку.

Заключение

Для распашных ворот с большим удлинением створок специалисты рекомендуют дополнительно устанавливать либо автоматический привод открытия- закрытия ворот, либо приборы ограничения скорости движения. Такое устройство поможет предотвратить травмирование людей или повреждение техники воротной створкой при внезапных сильных порывах ветра.

bouw.ru

Ворота распашные металлические с калиткой из профнастила

Ворота из двух створок испытывают тысячи лет во всех климатических зонах, от Арктики до пустынь. Конструкции надёжнее и проще в изготовлении нет. Современные распашные ворота оснащают механическим устройством для открытия и закрытия. Единственное, в чем распашные уступают откатным и подъёмным, – обязательное наличие свободного пространства для открывания створок.

Когда листовой прокат стал доступен всем, из него стали изготавливать ограждения. Ворота распашные металлические с калиткой, из профнастила на железном каркасе встречают при въезде на большинство промышленных территорий и частных владений.

Преимущества и особенности конструкции

До сих пор стоят кое-где ворота из дюймовых досок с коваными петлями и запорами. Владельцы загородных клубов готовы платить за такую экзотику немалые деньги. Как правило, калитка располагалась рядом со старинным деревянным въездом. Открывание тяжелых створок – процесс почти торжественный.

Сейчас делают ворота металлические с калиткой в створке. Сварить каркас из профилированной трубы или уголка проще, чем делать дополнительную опору для калитки. Преимущества именно такой конструкции в том, что для открывания калитки не требуется дополнительное пространство. Калитка открывается в зоне воротной створки.

Волнообразная поверхность листового профнастила только увеличивает жесткость всей конструкции, что особенно важно в условиях сильных порывов ветра или косого дождя.

Если нет механизма автоматического открытия, створки распахиваются на 90 градусов вручную. У тяжелых ворот внизу может быть установлен ролик, чтобы край было легче отвести на нужное расстояние. Распашные ворота для предприятий выгодно устанавливать в местах, где они редко используются. Если проходит большой поток транспорта или людей, экономически целесообразны автоматизированные откатные, несмотря на их большую стоимость.

В частных владениях простые распашные ворота уместны, если их используют в течение короткого сезона. Механизмы для открывания и отката створки не стоит оставлять без присмотра на длительное время.

Калитка в створке нужна, чтобы открыть основные запоры. Они для надёжности располагаются внутри территории. Если засов проходит по всей ширине и фиксируется на опорных стойках, снаружи ворота открыть невозможно.

Распашные ворота без автоматического открытия самые дешёвые не только в изготовлении, но и в эксплуатации.

Электроэнергия, регулярные техосмотры, ремонт электромеханического привода и подвижных частей не потребуются.

Выбор  материалов для каркаса, столбов и полотнища

Железные ворота нагружают опоры больше, чем деревянные. После завершения цикла открывания и закрывания рама будет вибрировать некоторое время. Полотно из профнастила испытывает значительные ветровые нагрузки и также вибрирует под напором стихии. Поэтому опоры для железных ворот должны быть железными, железобетонными или сложены из кирпича. Даже для дачи распашные ворота и калитку целесообразнее делать металлическими.

Деревянные стойки могут быть у деревянных ворот. Если они сделаны из лёгких материалов, деревянные опоры допустимы. Деревянные стойки подходят для створок из штакетника, из вагонки или из сетки-рабицы на деревянных рамах.

Опоры из дерева необходимо обработать биозащитной пропиткой или использовать обмазку на глубину погружения опоры в грунт. Верхнюю часть опоры пропитывают биозащитными и влагостойкими составами или красят краской для наружных работ. Дешёвая древесина, которая используется для ограждений, недолговечна. Потому всего через 3-4 года деревянная рама перекосится, саморезы и гвозди проржавеют и начнут вываливаться из мест крепления.

Створки на деревянной раме подойдут для временных ограждений, потому что их изготовление нетрудное и недорогое. Они загораживают проезд на сройплощадки и к местам ремонтных работ.

Требования к распашным воротам для дачи

Для ворот на дачном участке есть два ограничения: размеры проезда и размеры самого участка. Необходимо предусмотреть возможность заезда не только личного транспорта, но и спецтехники, например, грузовика с перегноем. Во многих старых садовых товариществах проезды между участками очень узкие, поэтому разворот для въезда на участок – дело непростое. Всё это надо учитывать, делая замеры. На узкой дачной улице надо предусмотреть возможность открыть створки на все 180 градусов.

Состоят распашные ворота из двух створок, которые висят на петлях, прикрепленных ко столбам, установленным по краям проема ворот.

Калитка на дачных воротах часто вынужденная необходимость. В заборе может не быть места для калитки, а на участке – места для открывания и прохода. Дачные металлические распашные ворота с калиткой могут быть ниже человеческого роста. У калитки в створке для жёсткости делается прочная прямоугольная или фигурная рама.

Делать полотнище ворот из профнастила, сварить решетку с интересным рисунком из арматуры или использовать строительную решётку, чтоб открыть вид на цветники, решать владельцу дачи. Это зависит от обстановки в окрестных деревнях и посёлках. Приехав на открытие дачного сезона, дачник может обнаружить, что его железные ворота спилены. Разумным решением будет выбор материала, мало привлекательного для сборщиков металлолома и маскирующего железные части. Это может быть сайдинг, деревянные щиты из горбыля или вагонки. В дачных посёлках с надёжной охраной металлические ворота из профнастила прослужат дольше любых других.

Если планируются зимние выезды на дачу, следует делать большой зазор между землёй и нижней частью распашных створок. Чем ближе они к земле, тем больше снега придётся раскопать, чтобы въехать на участок.

Размеры и вес

Производители ворот всех типов приняли за стандартный размер 4 метра. Владелец оформляет въезд на свой участок, исходя из места, финансового положения, имеющихся материалов. Ворота для предприятия должны соответствовать ГОСТ от 2003 года. Иначе будет повод для недовольства разных инспекций, начиная с пожарной.

Частные владения инспектора не проверяют. Но посмотреть в ГОСТ при проектировании своих ворот стоит. Некоторые характеристики даны уже в готовом виде, не придётся делать все расчеты с нуля. Например, выбор профилированной трубы в зависимости от веса одной створки:

До 150 кг – труба с сечением 80х80мм.

До 300 кг – труба с сечением 100х100мм

Больше 300 кг – труба с сечением140х100мм

Так же в ГОСТе приводятся конструкции каркаса створок, с одной диагональю или с дополнительными перемычками, и их габариты. Суммируя вес каркаса и профнастила, получим ориентировочный вес всего изделия.

В соответствующих ГОСТах указывается вес погонного метра профиля или квадратного метра профнастила в зависимости от толщины и сечения. Так как петли и запоры должны быть железными, их вес тоже надо учитывать. Посчитать общий вес металлических распашных ворот  не составит труда.

Нормы и технические условия

При самостоятельно проектировании и изготовлении распашных ворот не обязательно строго следовать требованиям ГОСТ. Но знакомство с ними облегчит работу. При изготовлении по индивидуальному заказу будет проще согласовать проект с фирмой-изготовителем и составить грамотную смету.

Показательный пример расчета ширины проезда: ширина автомобиля в пределах 2 метров, по 0,5 м для свободного маневрирования. Получается 3 м. Это меньше, чем у стандартных готовых откатных и подъёмных ворот. Место калитки не лимитирует наличие механизмов для перемещения. Поэтому она располагается там, где удобно. Высоту рамы тоже определяет владелец участка. Полотно профлиста может закрывать всю площадь каркаса или только нижнюю часть.

Утверждённых норм и технических условий стоит придерживаться при выборе петель, запоров и при установке механизмов автоматического открывания. Главное требование: петли, навесы, каркас должны иметь двойной запас прочности. В этом случае створки не сорвёт случайный порыв ветра.

При установке механизма открывания с электроприводом все работы должны выполняться строго по инструкции, а параметры ворот соответствовать ТУ.

Подготовка к постройке распашных ворот — чертежи и эскизы

Подготовка к изготовлению и установке распашных ворот начинается

Зазоры между створками и опорными столбами, а также между самими створками, могут закрываться специальными профилями-нащельниками, что делает распашные ворота еще более элегантными.

с замеров. Необходимо убедиться, что в зоне открывания нет никаких препятствий, высота ворот достаточна. Учитывается ширина стоек, зазоров, креплений и петель.

Чертежи должны быть выполнены с учетом точных размеров. Это позволит определить необходимые зазоры. Между закрытыми створками должен оставаться зазор не менее 5 мм на случай провисания рамы. На чертеже показать глубину погружения стоек и размеры фундамента.

Чертеж или эскиз нужны для расчета расхода материалов и их стоимости по текущим ценам. Если используются материалы б/у, с чертежом проще найти место каждому куску железа.

Что понадобится для работы

Чтобы сделать распашные ворота своими руками, понадобятся обычные инструменты. Они есть в гараже у любого, кто строил и ремонтировал что-либо в своих владениях. Болгарку и сварочный аппарат можно взять в прокате инструмента. Но если нет большого опыта сварки, лучше пригласить опытного сварщика. Это сэкономит время и материалы.

Расчет материала

По ранее сделанному чертежу замеряется общая длинна каркаса по периметру и длина ребёр жесткости. Рассчитывается площадь профнастила. Надо учесть, что для крепления замка и петель на каркас потребуется приварить плоские пластины.

Расчет материала

Для расчета материалов для ворот нужно сделать чертеж, по которому производится расчет. Следует брать материал с запасом.

Если покупать профили для каркаса и самостоятельно нарезать, надо узнать, какой длины металлопрокат продают местные металлобазы. Обычно их длина кратна 3 метрам. Надо оставить схему резки цельной трубы с небольшим запасом на возможный брак. Это позволит не покупать лишнего. С учетом затрат на перевозку длинномеров бывает проще и дешевле заказать резку профилированной трубы по размерам чертежа. Детали каркаса будут точных размеров, потому что резка проводится на станках.

Листы профнастила имеют стандартные размеры. Производители указывают рабочую ширину – размер с учётом ширины волны профиля, которая уйдет при укладке внахлёст. На схеме листа в масштабе надо сделать раскладку полотнищ створок и калитки. Учитывать шаг профиля, чтобы края листа прилегали к каркасу.

Считается количество петель, засовов, запоров и их общая стоимость. Петель должно быть не менее трёх на каждой боковине. На калитке тоже должно быть три петли для прочности и надёжности запора.

Отдельно по чертежу опор рассчитывается количество строительных материалов и их стоимость. В прайсах цена металлопроката обычно указана за тонну или килограмм, цена профнастила – руб кВ м.

Инструменты

Потребуется набор строительных инструментов для установки стоек и набор инструментов для работы по металлу. Обязательно наличие строительного уровня и длинной рулетки.

Для установки стоек потребуются:

  • Лопата или ручной бур;
  • Емкости для замеса раствора;
  • Инструменты для изготовления опалубки.

Для изготовления и монтажа ворот:

  • Болгарка;
  • Набор прорезных дисков для металла;
  • Набор наждачных и шлифовальных дисков;
  • Сварочный аппарат;
  • Шуруповёрт;
  • Гаечные ключи и отвёртки.

Порядок монтажа

Установка ворот начинается со стоек. Делается выемка грунта для фундамента на глубину промерзания почвы. Фундамент может быть кирпичным, из залитого в опалубку или грунт бетона. Для стоек из железобетона требуется только песчаная подушка под основанием.

Стойки из брёвен, бруса или металлического проката опускают в яму, фиксируют в горизонтальном положении. Проверяют расстояния между стойками. Затем заливают бетон. После полного застывания должно пройти не менее суток до навески ворот.

Расчет материала

Наиболее прочным получается сварочное соединение по косому диагональному стыку.

Если металлические распашные ворота делаются своими руками, надо подготовить место для раскладки деталей каркаса. Профилированная труба или уголок разрезается. Допустимое отклонение от размеров по чертежу не должно превышать 5 мм. Зачищаются места стыков от грязи и ржавчины.

Части каркаса свариваются. Шов должен быть без отверстий, чтоб внутрь каркаса из профилированной трубы не проникала вода. Привариваются пластины жесткости и пластины для установки петель и запоров, привариваются петли. Швы зачищаются, покрываются лаком или краской для защиты от коррозии.

Специалисты рекомендуют заварить створки ворот на стыке, затем отметить места установки петель. Так будет точно выдержан размер. После навески шов на стыке пропиливают болгаркой.

На стойках размечаются места крепления петель. К деревянным стойкам петли крепятся саморезами. На металлические стойки опоры петель привариваются. К бетонным и кирпичным стойкам приварочные пластины или уголки крепятся дюбелями, к ним привариваются опоры петель.

Ворота навешиваются на петли. Проверяется стыковка створок. Затем ворота обшиваются профнастилом. Для удобства ворота можно снять. Листы профнастила крепятся к раме саморезами или привариваются.

Монтаж встроенной калитки

Монтаж встроенной калитки удобнее делать до того, как ворота будет навешены. Предпочтительнее, чтобы калитка открывалась внутрь. У калитки свой запор и свой ключ, не связанный с запором ворот для безопасности. Каркас калитки вставляют в каркас створки, крепят петли и запоры. Для удобства калитку можно снять и вернуть на место, когда ворота будут готовы.

Вариантов дизайна распашных ворот бесконечное множество. Кованые створки или сварная декоративная решётка позволят замаскировать калитку. Если забор и ворота сделаны из одинакового профнастила, ворота трудно заметить сразу.

Чем выше и добротнее забор, тем изящнее ворота и красивее вид за ними. Классическое сочетание – каменные опоры и кованые створки, которые распахиваются автоматически.

moyaograda.ru

Распашные ворота из профнастила – конструкция, проверенная временем

Для максимально комфортных условий проживания в загородном доме или пребывания на дачном участке, немалое значение имеет безопасность и защита от проникновения посторонних. Поэтому, при обустройстве своих владений, нужно обязательно позаботиться о надежном ограждении, воротах и калитке.

Решая эту задачу, очень важно не ошибиться в выборе материалов. Лучше всего предъявляемым требованиям по прочности и долговечности соответствуют металлические ворота. При этом совсем не обязательно изготавливать ворота из толстого листового металла, который своим весом будет не только постоянно обрывать петли, но и ржаветь на открытом воздухе. Из-за этого необходимо не реже одного раза в 2-3 года обдирать старую краску и красить ворота заново.

От всего этого вас избавит использование для зашивки створок ворот современного оцинкованного профнастила с полимерным защитно-декоративным покрытием. Окрашенный профилированный лист устойчив к коррозии и перепаду температур, не выгорает на солнце, сохраняя яркость цвета долгие годы. Надежное защитное покрытие и ребра жесткости позволяют использовать для изготовления профнастила металл, толщиной всего 0,5-0,8 мм. Благодаря этому, распашные ворота из профнастила очень прочные, надежные и выдерживают самые сильные порывы ветра, хотя весят они в 4-5 раз меньше ворот из обычной листовой стали.

Выполняя функцию защиты и охраны, ворота при этом должны быть удобны, технически совершены и эстетичны, оставаясь лицом ваших загородных владений. Поэтому очень важно то, что профнастил великолепно сочетается с другими строительными и отделочными материалами, такими как плитка, бетон, кирпич,  натуральный камень, различные металлические конструкции.

Ворота могут быть различных исполнений, но наиболее популярными и востребованными остаются распашные ворота.

Распашные ворота из профлиста — дань традициям или рациональный подход?

Распашные ворота – самая простая и, в то же время, надежная и долговечная конструкция. Ее отличает небольшой вес и простота установки, важным их достоинством также является надежность против взлома. Конструктивно распашные ворота из профнастила состоят из двух открывающихся частей, которые называют створками. Логика этого устройства в том, что чем меньше ширина створки ворот, тем меньше нагрузка на петли и тем меньшие усилия потребуются для открытия и закрытия ворот.

В частном домовладении устанавливать большие ворота нет необходимости, их оптимальные размеры 2-2,5 м в высоту и 3,5 – 4 м в ширину. При таких размерах створки распашных ворот получаются легкими, а сами ворота — достаточно прочными и надежными.

Ворота из профнастила распашные используются не только индивидуальными застройщиками, их можно увидеть на промышленных предприятиях, строящихся объектах и в фермерских хозяйствах.

Устройство и конструкция распашных ворот из профнастила

По своей конструкции, распашные ворота из профлиста могут быть самыми различными. Фактически, они являются модульной конструкцией, собранной из профильных труб, других металлических профилей и полотен из профнастила.

Такое устройство создает обширное поле для фантазии дизайнеров и художников. А учитывая то, что ворота могут быть украшены изящными кованными декоративными деталями, они могут стать важным дизайнерским элементом оформления участка. Однако будьте внимательны — если вы выберете очень сложные и трудоемкие ворота распашные из профлиста – цена будет соответствующей. Более того, может произойти серьезное утяжеление конструкции, что приведет к необходимости усиления каркаса и, возможно, фундамента.

Состоят распашные ворота из двух створок, которые висят на петлях, прикрепленных столбам, установленным по краям проема ворот. Распашные ворота могут открываться как вручную, так и автоматически с помощью рычажных приводов, управляемых дистанционной кнопкой или переносным пультом.

Зазоры между створками и опорными столбами, а также между самими створками, могут закрываться специальными профилями-нащельниками, что делает распашные ворота еще более элегантными. Часто в одно из полотен ворот встраивается калитка. Обычно такая конструкция используется для гаражных ворот, в индивидуальной жилой застройке она применяется значительно реже.

Для зашивки створок распашных ворот чаще всего используют стеновой профнастил с8 и с10. Он имеет достаточную прочность, чтобы противостоять любым ветровым нагрузкам, при этом вес одного квадратного метра профлиста с8 не превышает 5,0 кг. Легко посчитать, что общий вес профнастила для зашивки полотна ворот размером 2х2,5 м будет не более 25 кг.

Из всего, изложенного выше, можно сделать обоснованный вывод, что изготовление распашных ворот из профнастила и их установка не требуют каких-то специальных знаний, навыков и все это можно сделать своими руками. Для этого нужно только запастись терпением, необходимыми инструментами и материалами. В сети Интернет даже можно найти видеоролики, где пошагово, с закадровыми комментариями специалиста, вам покажут весь процесс сборки и установки распашных ворот.

Стоимость распашных ворот из профнастила

Немаловажным достоинством распашных ворот из профнастила является их стоимость, которая значительно меньше, чем цена их откатных собратьев. Это вызвано тем, что для установки распашных ворот не требуются дорогостоящие опорные или подвесные конструкции. Ниже приведены среднерыночные цены распашных ворот в гривнах с учетом НДС.

Ворота распашные из профнастила, цена с учетом изготовления каркаса из профильной трубы, в стоимости также учтены профлист для зашивки, вертикальные упоры, засов, проушины для замка и петли
  Ширина проема
ворот, мм.
Высота ворот,
мм.
3000 3500 4000 4500 5000
1500 2 595 2 795 2 995 3 195 3 795
1800 2 695 2 895 3 095 3 295 3 895
1900 2 725 2 925 3 125 3 325 3 925
2000 2 750 2 945 3 145 3 345 3 945
2100 2 775 2 965 3 165 3 365 3 965

Купить распашные ворота из профнастила можно в супермаркетах, специализирующихся на торговле строительными материалами. Если же вам нужны нестандартные размеры ворот или у вас есть какие-то особые требования к их отделке, вы можете обратиться в любую компанию, занимающуюся изготовлением металлоконструкций. Там для вас изготовят ворота по индивидуальному заказу с учетом всех ваших пожеланий.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

Установка распашных ворот из профнастила по низкой цене

Цены на распашные ворота под ключ

Каркас ворот простых, руб/шт.

 33.54
H — 1,5 6250 6500 6500
H — 1,8 6500 6500 6800
H — 2,0 6500 6750 7000
H — 2,2 8000 8000 8500
H — 2,5 9250 9500 10500
H — 3,0 12000 12500 13500

Каркас ворот в раме, руб/шт.

 33.54
H — 1,5 6500 7000 7500
H — 1,8 7500 8000 9000
H — 2,0 8500 8500 9500
H — 2,2 9000 11000 11500
H — 2,5 9500 13500 13500
H — 3,0 13000 16500 17500

Каркас ворот простых со встроеной калиткой, руб/шт.

 33.54
H — 1,5 9500 9500 10000
H — 1,8 10000 10000 10500
H — 2,0 10500 10500 11000
H — 2,2 11500 12000 12500
H — 2,5 12000 14500 14500
H — 3,0 14500 17500 18500

Каркас ворот в раме со встроеной калиткой, руб/шт.

 33.54
H — 1,5 10500 11000 11500
H — 1,8 11500 12000 13000
H — 2,0 12500 12500 13500
H — 2,2 13000 15000 15500
H — 2,5 13500 17500 17500
H — 3,0 17000 20500 21500

Характеристики

Столбы 80*80*2, в комплекте 2 стопора и запирающее устройство «Гусь», рама ворот и внутр заполнение труба 40*20*1,5 петля приварная 25*120, грунтовка ГФ21 коричневая

Дополнительно

  • стяжка верхняя съемная (проф труба 60*30*2) — 1500 руб/шт.
  • стяжка нижняя с заглублением на 10 см на сварке — 2300 руб/шт.
  • усиление столбов откосами (труба 60*30 мм и 70 см в длину) — 300 руб/шт.

Что представляют собой ворота из профнастила

Ворота из профнастила выбирают те, кто ценит практичность, комфорт и надежность без изысков. Аккуратная конструкция, устойчивая к нагрузкам, типичным для условий эксплуатации под открытым небом, удобна в использовании.

Делаем ворота шириной от 3 до 6 метров. Чаще всего заказывают размерностью 4х2 метра — с двумя створками по 2 метра шириной.

Распашные ворота из профнастила представляют собой конструкцию, состоящую из:

  • стальной рамы, которая изготавливается из металлического профиля 40х20 методом сварки; профилированного листа, который монтируется путем накладывания на плоскость воротины и крепится кровельными саморезами или утопает вглубь ворот, если делаем окантовку трубой 40х20.
  • Иногда предусматривают встроенную калитку, когда забор небольшой длины или та сторона, где необходимо сделать калитку слишком неудобна для выделения места под нее.
  • В зависимости от решений по дизайну, из практических соображений, экономической целесообразности опоры для металлических ворот изготавливают из стальных профилированных труб 80х80 или из кирпича с металлическим колпаком сверху.
  • Для заполнения рамы используют профлист марки С8 и С20 толщиной не менее 0,4 мм. Материал с полимерным покрытием более эстетичен. Полотна из профлиста могут быть декорированы ковкой (орнаментами, решетками, оригинальными ручками, петлями).

Преимущества заказа распашных ворот в нашей компании

Мы много лет занимаемся профессиональной деятельностью, заслужили имидж надежной компании, предлагающей услуги высокого качества в рамках доступных цен. Располагаем собственным производством, большим запасом комплектующих, используем исключительно качественные материалы, крепеж, надежное оборудование для автоматизации ворот. Выезд мастера на объект для предварительных замеров и согласований у нас бесплатный.

Закажите ответный звонок, чтобы выяснить цену и сроки установки распашных ворот из профнастила. Приходите к нам в офис, чтобы убедиться в компетентности наших специалистов. Вы сами можете рассчитать ориентировочную стоимость ворот, воспользовавшись онлайн калькулятором.

prof-zabory.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Related Post
