основные виды и их характеристики

При помощи телефонного разъема можно произвести подключение не только домашнего телефона, но и факса, модема и мини-АТС. На заре развития советской электроники и речи не шло о штекерном подключении. Первая полноценная телефонная розетка в России появилась в 80-х годах XX века. Технологии не стоят на месте, и сегодня мы имеем возможность применения различных типов разъемов, с характеристиками которых рекомендуется ознакомиться, прежде чем приступить к подключению гаджетов к сети.

Содержание

• 1 О телефонных разъемах в целом
  • 1.1 РТШК-4
  • 1.2 Розетки RJ и компромиссная универсальная
  • 1.3 Французская розетка ТАЕ
  • 1.4 Универсальная розетка
• 2 Внешний вид конструкции

О телефонных разъемах в целом

Благодаря современным производственным стандартам розетки не представляют опасности даже для любознательного пользователя, не соблюдающего мер предосторожности в своем желании изучить строение контактов, находящихся под напряжением. Для справки: минимальное напряжение в телефонной линии сохраняется лишь во время разговора – оно не превышает 12 В. Когда вы пытаетесь куда-то дозвониться, показатель переменного напряжения будет равен 120 В, а в состоянии покоя постоянная величина составит 60 В. Именно поэтому степени безопасности разъема уделяется большое внимание.

Телефонные розетки выпускаются в нескольких основных разновидностях:

1. РТШК-4.
2. Тип RJ (распространены RJ-11 и RJ-12).
3. ТАЕ (французский и немецкий стандарт, на постсоветском пространстве не применяется).
4. Универсальная.

РТШК-4

Розетка телефонная штепсельная с конденсатором, или РТШК-4, — это детище советского производства, идея которого изначально принадлежала Польше. Это первый в советской России вариант штекерного подключения телефонной линии. Ранее для этого использовалась специальная отводная коробка. Данная телефонная розетка включала в себя конденсатор емкостью 1 мкФ, который замыкал линию, если все аппараты, подключенные к одной цепочке в рамках помещения, отключались.

Это давало возможность сотруднику телефонной станции проверить линию, а в трубке звонящего создавался эффект «занято». Как правило, конденсатор был установлен в самой последней розетке в цепи.

Данные разъемы выпускаются и используются по-прежнему, хотя считаются устаревшими. В число их преимуществ входит надежность контактных соединений, которая не уступает ни одной современной розетке. Основные минусы – это:

1. Громоздкая конструкция.
2. Узкая область применения, так как устаревший стандарт не позволяет использовать разъем при подключении современных устройств.

Розетки RJ и компромиссная универсальная

Самыми популярными сегодня являются розетки европейского стандарта RJ, выпускаемые в нескольких исполнениях. Для телефонного подключения чаще всего используются RJ-11 и RJ-12.

В условиях жилого дома выбор стоит остановить на RJ-11. Розетка под домашнее оборудование содержит название стандарта, по которому она производится, и специальную маркировку (6P4C или 6P2C), отображающую число рабочих контактов. Подключение домашней телефонной линии простое, поэтому задействуются, как правило, 2 центральных контакта. К разъему RJ-11 подводятся только два провода монтажного кабеля. Успешно используемая в большинстве домов и квартир, данная розетка обладает рядом плюсов и минусов.
Плюсы:

1. Компактность. Ее установка практически не отразится на внешнем виде стены.
2. Унифицированный тип подключения. Это значит, что вы сможете подключить оборудование любого современного производителя, если у вас установлена RJ-11.
3. Удобство использования. Применение такого разъема предусматривает определенную свободу действий: можно изменить длину провода, поменять трубку телефона и т.д. Особенно актуально при осуществлении ремонта в помещении.

Минус заключается в том, что контактные пары изнашиваются быстрее и впоследствии могут «отходить».
Применение телефонной розетки RJ-12, оснащенной 4 проводами, актуально для офисов и других помещений, где нужно разводить многоканальные АТС. Основное принципиальное различие между RJ-11 и RJ-12 заключается в числе рабочих контактов – у последней, ввиду ее использования для подключения системных телефонов, 6 рабочих контактов. Все остальные элементы данных разъемов идентичны, как и их характеристики.

Французская розетка ТАЕ

Универсальная розетка

Удобным решением является универсальная телефонная розетка, представленная в виде переходника, который делает возможным беспрепятственное переключение телефона с евроразъемом к разъему российского типа. Как правило, являет собой сочетание стандартной розетки и двух еврогнезд.

Внешний вид конструкции

По методу исполнения розетки подразделяются на:

1. Встроенные.

2. Накладные.


Накладная телефонная розетка проста в установке, эксплуатации и не ударит по бюджету. Правда, она довольно заметно выступает, в связи с чем может считаться косметическим дефектом комнаты, если не спрятана в нише.

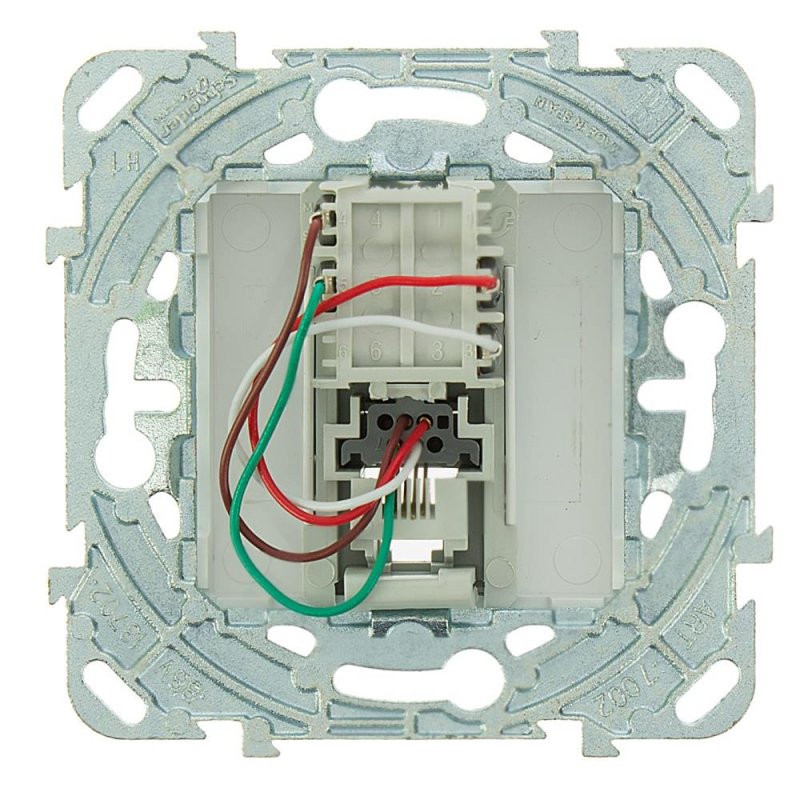

Подключение розетки путем встраивания более дорогое, трудоемкое. Внутренняя часть конструкции будет спрятана в стене, и для этого нужно будет не только высверлить в ней отверстие, но и установить скрытый подрозетник. К встраиваемым розеткам относят также выдвижные, которые чаще всего используются в столешницах. Впрочем, сложность установки компенсируется сохранением презентабельности интерьера комнаты.

Телефонные розетки — классификация, схемы и способы подключения

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Содержание

• Строение и система классификации
• Основные стандарты
• Схемы и способы подключения
  • Подготовительные работы
  • Пошаговая инструкция
• Полезные советы

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

3. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
4. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
5. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
2. Телефоны подключаются к двум центральным контактам.
3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

4. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
5. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

• отвертка с ручкой, покрытой изоляционным материалом;
• подрозетник;
• кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
• перфоратор;
• непосредственно розетка;
• нож;
• несколько саморезов;
• кусачки;
• лента изоляционная;
• мультиметр;
• перчатки для защиты рук;
• двухсторонний скотч;
• карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
4. Подсоединить контакты к проводникам.

5. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
6. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
7. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
8. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

1. Сразу отметить на стене разводку и месторасположение розетки.
2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
3. Конструкция закрепляется в подрозетнике распорными винтами.
4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Полезные советы

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Руководство по идентификации телефонной розетки

| думаю широкополосный

• Сравните провайдеров широкополосного доступа

  Что доступно в моем регионе?

  Введите свой почтовый индекс

  Помогите мне найти провайдера

  Нажмите здесь, чтобы сообщить нам, каковы ваши требования, и мы поможем вам найти лучшего провайдера для вас

  Ссылки по теме

  • Домашняя широкополосная связь
  • Деловой широкополосный доступ
  • Широкополосные предложения
• Проверьте скорость и качество широкополосного доступа

  Проведите тест скорости широкополосного доступа

  Проверьте скорость своего широкополосного доступа с помощью самого точного инструмента для тестирования скорости широкополосного доступа в Великобритании.

  Нажмите здесь, чтобы начать тест скорости

  Мониторинг качества широкополосного доступа

  Система мониторинга линии позволяет отслеживать производительность вашего широкополосного соединения с точки зрения задержки и потери пакетов .

  Запустите монитор широкополосного доступа сейчас

  Дополнительные инструменты тестирования широкополосного доступа…

• Повысьте скорость и надежность

  Мой широкополосный доступ работает медленно

  Устранение неполадок с моим медленным широкополосным доступом

  Мой широкополосный доступ ненадежен

  Что делать, если мой широкополосный доступ работает спорадически?

  Улучшить мой Wi-Fi

  Как исправить мой Wi-Fi

• Домашняя страница
• Направляющие
• Руководство по идентификации телефонной розетки

Это руководство поможет вам определить, совместим ли ваш главный разъем с BT Wholesale I-Plate или BT Broadband Accelerator. Если вы уже знаете, какая у вас розетка, проверьте нашу страницу руководства по идентификации телефонной розетки, чтобы узнать, совместима ли она. Более новая версия (MK4), представляющая собой изогнутую межстраничную лицевую панель VDSL с маркой Openreach, также теперь устанавливается Openreach и не подходит для главных розеток старого образца с винтовыми передними панелями.

Что такое I-Plate

I-Plate (Interstitial Plate) — это устройство, разработанное Openreach, которое подключается к вашей основной телефонной розетке и может помочь повысить производительность и надежность вашего широкополосного доступа , если у вас есть добавочные телефонные номера.  подключены (даже если к ним не подключены телефоны).

I-Plate в значительной степени был заменен лицевыми панелями для конкретных услуг (SSFP), которые обеспечивают дополнительный отфильтрованный разъем для услуг ADSL/VDSL и G.fast. Если компания Openreach установила линию или заменила мастер-сокет, попросите его установить, в качестве альтернативы у некоторых провайдеров есть свои собственные инженеры по «ускорению», которые смогут их установить, но они подходят так же, как и I-Plate, поэтому большинство людей могут в любом случае подходят к ним.

Главной розеткой обычно является первая розетка, через которую телефонная линия входит в дом и где необходимо установить I-Plate. Если вы не уверены, какой у вас тип мастер-сокета, ознакомьтесь с нашим руководством ниже, чтобы определить ваш сокет и посмотреть, совместим ли он с вашим.

Видео-инструкция

Шаг 1: Измерьте ширину розетки

Если ширина розетки около 68 мм, это розетка старого образца или удлинитель, и вы не можете использовать на ней фильтры лицевой панели или BT I-Plate. разъем.

Если ваша розетка имеет ширину около 85 мм, это более новая розетка и может быть совместима. Перейдите к следующему шагу.



Шаг 2. Определите, является ли ваша лицевая панель разъемным разъемом (NTE5) в нижней половине гнезда. Неразъемная розетка будет иметь розетки и винты посередине. Вы также можете определить разъемное гнездо, глядя сбоку, так как нижняя половина выходит отдельно.

Если у вас разъем раздельного типа, перейдите к следующему шагу.



Шаг 3. Проверьте тип лицевой панели

A Показана стандартная прямоугольная лицевая панель (слева), снятая с основной розетки (в центре) и задней коробки (справа). Вы не должны удалять мастер-сокет из задней коробки, так как это собственность BT, и открывать ее должны только инженеры.

Если лицевая панель выступает, скорее всего, это лицевая панель фильтра ADSL. Это позволяет вам фильтровать все ваши телефонные номера в основной розетке, что означает, что вам не нужны отдельные микрофильтры на каждой телефонной розетке. Если у вас есть один из них, вы не получите преимущества от BT Wholesale iPlate.



Шаг 4. Определите тип основной розетки

Более новая розетка с логотипом «Openreach» уже имеет встроенную функцию I-Plate, поэтому в этом случае вам не будет полезно ее устанавливать. Любые другие разделенные розетки (например, с логотипом «T» или логотипом BT «Piper») должны быть совместимы, а I-Plate может помочь улучшить скорость или надежность вашего широкополосного доступа.

 Существует новый изогнутый стиль основной розетки Openreach NTE5C, ее часто называют мастер-розеткой без инструментов, поскольку инженерам, которые их устанавливают, нужна только отвертка, чтобы прикрепить мастер-розетку к настенной коробке. Вся удлинительная проводка выполняется без использования инструментов.

Ширина 85 мм идентична предыдущим основным розеткам Openreach, а съемная лицевая панель снимается нажатием на две боковые выступы, которые после удаления отключают удлинительную проводку, даже если она прикреплена к настенному компоненту. Лицевые панели и фильтры в старом стиле не подходят для изогнутого дизайна, вам нужна специальная лицевая панель NTE5C.

Шаг 5. Купите I-Plate

I-Plate можно приобрести в различных интернет-магазинах, таких как Amazon, примерно за 15 фунтов стерлингов. Доступная версия может быть обновленной версией изображенной на рисунке. Большинство лицевых панелей включают специальный разъем DSL для ADSL, VDSL2 или G.fast, а телефонный разъем также фильтруется, поэтому вам не нужно использовать микрофильтры на разъемах расширения.

Шаг 6. Установите I-Plate

I-Plate устанавливается между стандартной лицевой панелью и главным разъемом BT, как показано на рисунке. Посмотрите наше видео-руководство, чтобы узнать, как установить I-Plate.

Полное руководство по телефонным кабелям

В нашем справочнике по телефонным кабелям рассматриваются их области применения, типы кабелей и разъемов, технические характеристики, функции и цветовые коды.

Отзыв от Джея Проктора, руководителя группы технической поддержки (ноябрь 2021 г.)

Телефонные кабели соединяют цепи в системе. Например, они подключают стационарные телефоны или ПК к сети телекоммуникаций . Они играют жизненно важную роль в нашем взаимосвязанном мире, передавая как звук, так и данные из одного места в другое.

В телефонном кабеле используются электропроводящие материалы, такие как медные провода, для электромагнитной передачи данных. Внешней изоляцией обычно является ПВХ (поливинилхлорид) или полиэтилен (ПЭ). Это низкочастотные устройства, то есть они работают на частотах ниже 300 кГц.

В этом руководстве содержится исчерпывающая информация о телефонных кабелях. Узнайте, как они работают, для чего используются и какие типы доступны.

Просмотреть все Телефонный кабель

Использование телефонного кабеля

Для чего используется телефонный кабель? Вы можете подумать, что ответ прост — телефоны! Конечно, они являются центральными, но у этого типа кабелей есть и другие применения. К ним относятся:

Цифровая абонентская линия (DSL)

DSL используется для передачи данных по телефонным линиям. Его можно доставлять вместе со стандартной наземной телефонной связью, поскольку DSL работает на более высокой частоте. Наиболее распространенной формой DSL является ADSL. Это означает асинхронную цифровую абонентскую линию, то есть скорость загрузки ниже, чем скорость загрузки. ADSL используется для предоставления доступа в Интернет для бизнеса и домашних потребителей.

Проводная сеть

Несмотря на то, что технология беспроводной сети в настоящее время широко известна, проводная сеть по-прежнему используется в офисах или местах, где, например, плохой прием Wi-Fi. Кабели Ethernet, которые обеспечивают высокоскоростное соединение для передачи данных между ПК, представляют собой модифицированную форму телефонных кабелей с разъемом RJ45 большой емкости.

Кабели Ethernet используются для создания LAN (локальных сетей). Вы даже можете подключить кабель Ethernet к телефонной розетке, при условии, что модем подключен к настенной розетке с помощью настоящего кабеля Ethernet.

Типы телефонных кабелей

Существует три основных типа: внутренние, внешние и внутренние/внешние. Телефонные кабели, предназначенные для наружного использования, толще и защищены от атмосферных воздействий, тогда как внутренние кабели более гибкие и могут использоваться в различных местах. Внутренняя/внешняя кабельная разводка является наиболее универсальным вариантом и может использоваться как внутри, так и снаружи помещений.

Можно провести еще два различия:

• Плоские и спиральные шнуры. Первый подключает телефоны к настенным розеткам, а второй представляет собой знакомый спиральный кабель, используемый для подключения приемников к стационарным телефонам. В спиральном кабеле используется отдельный разъем для основной телефонной линии, обычно RJ9 меньшего размера.или RJ22. Он может быть длиннее, чем кажется — например, спиральный кабель длиной один фут может иметь длину шести футов в развернутом виде
• Прямые шнуры против обратных шнуров. Первый тип в основном используется для передачи данных, а обратные шнуры предназначены для голосовых услуг. Прямые шнуры имеют точно повторяющееся расположение проводов к штыревым соединениям на каждой стороне кабеля, в то время как в обратных кабелях порядок соединений зеркальный, т.е. в обратном порядке на второй стороне

Среди других заслуживающих внимания типов:

• Телефонный кабель RJ11 соответствует международному стандарту и является лучшим вариантом для подключения отдельных телефонных линий к отдельным устройствам. Он используется в домашних и коммерческих условиях в Великобритании и во всем мире
• Воздушные телефонные кабели используются вне помещений для передачи голоса, данных и даже телевизионных сигналов. Эти сверхпрочные кабели монтируются на опорах электропередач и особенно популярны в Северной и Южной Америке
.

Типы разъемов для телефонных кабелей

Когда кабели достигают места назначения, крайне важно, чтобы их разъем был совместим с предназначенным для них разъемом, иначе подключение невозможно.

Два основных типа разъемов для телефонных линий:

Зарегистрированный разъем (RJ)

Это международный телекоммуникационный стандарт, основанный на модульной конструкции. Широко используемый кабель RJ11 и его более крупные аналоги, включая RJ14 и RJ25, имеют характерные прямоугольные телефонные разъемы RJ. Обычно они изготавливаются из прозрачного пластика с различным количеством контактных точек или контактов.

Разъем RJ11 используется для подключения однолинейных телефонов, а разъемы RJ14 и RJ25 совместимы с двумя и тремя телефонными линиями соответственно. Разъемы RJ11 будут либо 6P2C, либо 6P4C, что означает шесть максимальных положений и либо два, либо четыре проводника (контактные штыри). Двухконтактные телефонные шнуры могут соединять одну телефонную линию. RJ12 — более поздняя версия RJ11 с шестью проводниками. Он обратно совместим с RJ1.

Магазин разъемов RJ

Британский стандарт (BS) 6312

Это стандарт, конкурирующий со стандартом RJ, первоначально представленным BT в 1981 году. Он сочетает в себе квадратные соединительные и удлинительные коробки, которые надежно захватывают кабель, с плоскими прямоугольными телефонными разъемами BT с боковым крючком для предотвращения случайного отключения. Последние бывают двух разновидностей — 431А и 631А. Первый имеет четыре соединительных контакта, а второй — шесть. Вариант с двумя контактами ранее был обычным явлением для проводов модема до того, как Wi-Fi стал мейнстримом.

Комплекты телефонных удлинителей объединяют кабели, розетки и соединители, что позволяет легко устанавливать дополнительные стационарные телефоны в разных комнатах или частях здания.

Кабели-переходники для подключения BT к розеткам RJ имеют разные разъемы на обоих концах.

Кабельные коробки RJ и BS6312 могут иметь разветвитель, разделяющий линию на соединения для передачи голоса и данных для увеличения скорости и минимизации помех.

Спецификация BT

Здесь, в Великобритании, BT установила ряд часто используемых спецификаций телефонных кабелей. Они известны как стандарт CW1308 .

Кабели, изготовленные в соответствии со спецификацией BT, обычно имеют парные изолированные медные жилы диаметром 0,5 мм, но их количество может сильно различаться: от 2 до 200. Изолирующая оболочка обычно  PVC , но вы также можете увидеть:

• LSF (с низким дымо- и дымоудалением). Это относится к огнестойкости изоляции. Обычный ПВХ выделяет густой черный дым и опасные пары (галогены) при горении или воздействии высоких температур, что может помешать попыткам эвакуации на ранних стадиях пожара. LSF был разработан, чтобы не делать ни
• LSOH или LSZH (с низким содержанием дыма, без галогенов). Хлористый водород — галоген или химический элемент, образующий соль, — еще один опасный газ, выделяемый некоторыми типами ПВХ при горении или плавлении. Он может вызвать затруднение дыхания и повреждение легких при вдыхании или ожоги кожи при прикосновении. При смешивании с водой образует соляную кислоту. Изоляция LSOH не выделяет ни дыма, ни галогена в случае пожара

Вариант стандарта, CW1308B, имеет усиленную изоляцию для использования как снаружи, так и внутри помещений. Это устойчиво не только к погодным условиям, но и к УФ (ультрафиолетовому) излучению.

CW1128 — это дополнительная спецификация телефонного кабеля BT. Он предназначен исключительно для использования на открытом воздухе, а усиленные бронированные модели подходят для использования под землей.

Что означают «пары» в телефонных кабелях?

Каждая жила в кабеле этого типа скручена вместе с другой жилой в изолированном блоке с цветовой маркировкой. Затем они, в свою очередь, группируются с другими парами внутри кабеля, этот процесс называется скруткой. Итак, разница между двухпарным и четырехпарным внешним телефонным кабелем очевидна — первый содержит два комплекта из двух проводников, а второй — четыре комплекта.

Аналогично, трехпарный внешний кабель содержит три пары по два проводника – всего шесть, а десятипарный кабель будет содержать двадцать отдельных проводников.

Эта скрутка проводится для уменьшения помех (перекрестных помех) и индукции (образования избыточного электрического тока) между отдельными проводниками. Обе жилы в каждой паре требуются в телефонной розетке, но обычно для оборудования связи требуется несколько соединений, поэтому телефонный кабель обычно содержит несколько спаренных проводников. Некоторые соединения включают в себя дополнительные ненужные пары, чтобы можно было добавить дополнительные телефонные линии.

Количество жил

Термин «жила» относится к отдельным проводникам в кабеле, каждый из которых передает различные формы данных. В телефонных кабелях они обычно изготавливаются из медной проволоки диаметром от 0,3 до 0,9 мм и изолирующей оболочки из ПВХ или полиэтилена примерно вдвое меньшей ширины. Однако сейчас все большую популярность набирают алюминий и алюминиевые сплавы. Обычно они в два раза больше. Телефонные кабели могут содержать несколько жил, каждая из которых скручена в пары.

Общие размеры телефонов включают:

• Две жилы , одна пара
• Четыре жилы , две пары
• Шесть жил , три пары
• Восемь жил , четыре пары
• Десять жил , пять пар

Цветовой код телефонного кабеля

В дополнение к спецификациям, рассмотренным выше, британский телекоммуникационный гигант BT разработал стандартный цветовой код для использования с шестиконтактными телефонными розетками:

Connection	Cable Colour	Function
2	Blue	Dial tone, speech
3	Коричневый	Активирует дополнительные телефоны в той же линии
5	Оранжевый	Тональный сигнал готовности, речь

Соединения 1, 4 и 6 обычно не подключены.

Старая версия этого кода иногда встречается у электриков. Их можно заменить на новые цвета, когда потребуется перемонтаж. Старый код цвета:

Соединение	Цвет кабеля		72797 Функция 0291
2	Blue with white bands	Dial tone, speech
3	Orange with white bands	Activates extension phones on the same circuit
5	Белый с синими полосами	DIL TONE, речь

RJ11 Cable Cibin1. Они подключены к модульной телефонной розетке. Они используют телекоммуникационный стандарт соединения RJ.

Поставщики телефонных кабелей

RS Pro

Предлагая широкий выбор различных вариантов, приобретайте телефонные кабели у RS Pro, нашего собственного бренда.

View Range

Decelect Forgos

Decelect Forgos — французский производитель оборудования для подключения. Просмотрите весь ассортимент телефонных кабелей с RS.

View Range

CAE Groupe

Основанная во Франции компания CAE Groupe является производителем кабельного и коммуникационного оборудования, включая высококачественные и надежные телефонные кабели.

View Range

Lapp

Ведущий бренд Lapp является мировым производителем высококачественного кабельного оборудования и аксессуаров. Покупайте весь ассортимент онлайн с RS.

View Range

Related Guides

Contact us

03457 201201

Follow us on

We accept

Our Services

• BOMs
• Calibration
• Delivery option
• Order History
• Quotes
• Returns
• Schedule orders
• DesignSpark

Legal

• Cookie Policy
• Email Security
• Privacy Policy
• Website Terms
• Terms and Conditions of Sale

About RS

• About Us
• Careers
• Корпоративная группа
• События
• ESG
• Наши сертификаты
• Пресс-центр
• Весь мир

© RS Components Ltd.
