Виды отверток и их назначение, маркировка, фото

В каждом доме должна быть отвертка. Конечно, все разновидности приобретать нет необходимости, но, какие нужны для дома, понять очень легко. Такой инструмент необходим для замены розетки или выключателя, ремонта в квартире и бытовой техники. Конечно, можно приобрести шуруповерт, но для мелкого ремонта он совершенно ни к чему. Можно обойтись самой простой и недорогой альтернативой. В этой статье мы рассмотрим существующие виды отверток и их назначение, маркировку, а также фото примеры.

Конструктивные особенности

Отвертка состоит из трех частей: наконечника, стержня и рукоятки. Типы наконечника зависят от того, какой крепежный элемент необходимо завинтить. Их названия и зависят от формы наконечника. Крепежный элемент может быть винтом, шурупом или саморезом. Ранее большим спросом пользовались приспособления с прямым шлицем, но сейчас применение крестовых приспособлений стало более популярным.

Конструкция

Какие бывают шлицы? Существуют различные виды шлицов. Популярные виды – это в форме звездочки и шестигранный элемент. Очень важно чтобы наконечник был прочным и твердым. А для лучшего удерживания его обрабатывают специальным напылением, которое обладает высоким коэффициентом трения.

Разновидности инструмента позволяют подобрать удобный вариант для работы в различных местах. Так отвертка может быть с длинной или короткой ручкой, с квадратным или шестигранным сечением. Ручка может быть пластиковой или деревянной и по форме чаще всего цилиндрическая. Но встречаются и в форме буквы «Т» или пистолетного вида.

Обзор разновидностей

Так какие бывают отвертки? Так как на строительном рынке появились новые типы болтов, то и виды инструмента также расширились. На сегодняшний день существует большой выбор изделий разной формы и конструкции. Большинство из них применяется только совместно с определенными технологиями.

Наиболее популярными в потреблении считаются такие виды отверток:

  1. Плоская (обозначается как SL). Еще она называется прямошпилевая. Жало имеет вид лопатки и необходима такая плоскость для работы с простейшими соединениями с помощью винтов. Такое приспособление считается самым популярным в бытовых работах, таких как крепление полок или незначительные электромонтажные работы.
  2. Крестовая (обозначается как РН). Такая отвертка имеет жало в виде конуса. Ее четыре грани вмещаются в крестообразный шлиц. Такие виды изделий используют для соединения определенного оборудования или авто, а также для надежного крепления винта. Так как такая отвертка имеет коническую форму, то жало будет в два раза больше соприкасаться с винтом.
  3. Шестигранная (обозначается как НЕХ). Такие виды изделия имеют форму рабочей поверхности как у шестигранника. Крутящий момент такого приспособления будет в десять раз превышать показания крестообразной отвертки. Такой вид инструмента используют во время работ, связанных с ремонтом электротехники.
  4. Звездообразная (обозначается как TORX). Она имеет форму рабочей поверхности как у шестиконечной звезды. Применяется при ремонте незначительной разновидности техники, например, такой, как сотовый телефон.
  5. Крестообразная с насечками (обозначается как PZ). Этот тип исполнения отвертки обладает не только крестовым профилем, но и имеет незначительные дополнительные грани. Применяется при сборке мебели, так как входит более плотно в крепеж.

Виды наконечников

Также существуют такие виды изделия, которые используются только в определенных условиях, так как они оснащены особыми приспособлениями. К таким изделиям относят:

  • Отвертка с храповым механизмом. Благодаря этому механизму стержень может свободно вращаться в одном направлении. За счет этого можно работать без извлечения наконечника из шлица. Направление вращения изменяется с помощью специального рычажка.Храповый механизм
  • Диэлектрическая. Используется при работе с оборудованием, которое находится под напряжением. В этом случае изделие покрывают специальным изолирующим покрытием. Такая изоляция рассчитывается на установленные границы напряжения. На ручке это указывается в маркировке.Диэлектрический корпус инструмента
  • Универсальная. Позволяет использовать на одну рукоятку несколько наконечников. Они хранятся либо в отдельном футляре, либо внутри рукоятки.Универсальный тип исполнения
  • С гибким валом. Носит еще название зубчатая передача. В стесненных условиях такое приспособление будет незаменимым, что наглядно показано на фото:Гибкий вал

Выбирая отвертки для электромонтажных работ, советуем вам обратить внимание на инструмент от компании EKF. Рукоятки из высококачественного материала с продуманной эргономикой. Отвертки не скользят в руках, требуется минимум усилий для закручивания. При этом всем диэлектрические отвертки EKF выпускаются в двух сериях: Master (для общебытового применения) и Expert (для профессионалов). С учетом всего вышесказанного, можно утверждать, что отвертки EKF являются оптимальными по цене и качеству. Подробнее о продукции можете узнать здесь: https://ekfgroup.com/catalog/instrumenty/dielektricheskiy-ruchnoy-instrument/dielektricheskie-otvertki.

Маркировка отверток

Чтобы узнать, что это за инструменты и какое у них назначение, необходимо знать расшифровку маркировки отверток.

В данной таблице собраны все наиболее популярные формы наконечников и их маркировка:

Формы наконечников

К примеру, крестообразная (РН и PZ) имеет специальную таблицу соответствия, где обозначаются инструменты и размеры крепежей, к которым они подходят. В таблице ниже указана зависимость длины и диаметра стержня от номера отвертки:

Диаметр и длина стержня

Существует также еще одна зависимость, о которой вы должны знать:

Диаметр наружной резьбы винта

Также следует отметить, что некоторые типы отверток могут содержать в маркировке не только буквы, но и цифры. К примеру, РН 4*120, здесь РН – это означает что она прямая; 4 – это номер, который указывает диаметр крепежной детали; 120 – длина изделия. Помимо этого, маркировка может содержать информацию о металле, который применяется при изготовлении рабочей части.

На фото ниже можно разглядеть маркировку на стержне:

Шифр на стержне

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды отверток и их назначение, а также область применения и маркировку. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

Виды отверток от классических до специализированных

Виды отверток имеют большое многообразие, т.к. это универсальный инструмент, который может быть полезен в самых разных ситуациях.

Еще недавно выбор инструмента был ограниченным, сейчас же появилось много различного крепежа, и рынок получил новые виды отверток, подходящих к тому или иному сечению болтов или шурупов.



Отвертка



На смену обычным отверткам пришли новые, модернизированные модели, все они довольно востребованы и служат для разных целей.

Отвертка – это  незаменимый помощник любого мастера, работающего руками.

Устройство и характеристики

Конструктивно отвертка состоит из наконечника, стрежня и рукояти.

Рабочая часть инструмента – это наконечник, или как его еще называют, жало или лопатка, может иметь разную форму.

Конструкция отвертки

Для удобства некоторые отвертки производят с намагниченным наконечником, который удерживает метиз и не дает ему упасть.

Рукоятки имеют разные модификации, т.к. некоторые виды работ затруднительно или невозможно выполнить с помощью обычной отвертки с прямой ручкой.

Помимо классической формы, существуют еще три вида рукояток:

• Т-образные – для придания большего крутящего момента;

Т-образная отвертка

• Г-образные или L-образные – в виде своеобразного ключа со шлицем в форме шестиконечной звезды;

Отвертка Г-образная

• Переломные – отличаются возможностью вкручивать детали под любым углом

Отвертка переломная

Стержни отверток бывают разной длины и формы.

Еще один немаловажный нюанс – сталь отвертки должна соответствовать требованиям ГОСТ 47-52 HRC.

Благодаря этому показателю устанавливается оптимальная твердость стержня, и отсутствует риск его поломки при вкручивании с усилием.

В основном для изготовления стрежней используют хромованадиевую сталь.

Дополнительной защитой металла от коррозии служат различные напыления.

Размеры

Чтобы отвертка прослужила долго, и не стерлась, важно выбрать правильный размер инструмент с нужным наконечником.

Для каждого вида разработаны специальные стандарты размеров, и присвоены им номерные обозначения.

Шлицевые отвертки с плоской формой наконечника могут иметь ширину от 2 до 18 мм, а крестообразные модели идут с нумерацией от 0 до 4.

Отвертка с плоским шлицем

Все номерные виды рассчитаны на определенный диаметр наружной резьбы:

• № 0 – до двух мм;
• № 1 – от двух до трех мм;
• № 2 – от трех до пяти мм;
• № 3 – от пяти до семи мм и т.д.

Размеры стержня зависят от номера отвертки.

Так, например, нулевая отвертка имеет диаметр стержня 4 миллиметра при длине до 80 миллиметров.

По мере возрастания номера увеличивается диаметр и длина стержня.

Что нужно знать о рукоятке и стержне

Сейчас выбор отверток достаточно велик, поэтому можно легко растеряться во всем многообразии этого инструмента.

Выбирая отвертку, следует обратить внимание на такой показатель, как эргономичность – рукоять должна быть удобной, аккуратной, нескользкой.

Эргономичная рукоятка

Если в качестве материала для ручки была использована резина, то тут не должно быть лишних наплывов или микроскопических трещин.

Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях.

Прочность наконечника определяется цветом, если жало темнее, чем сам стержень, значит, были использованы специальные напыления для придания дополнительной прочности.

Виды отверток и их назначение

Универсальная отвертка слесарная – это инструмент, который есть практически в каждом доме.

Благодаря отвертке можно выполнять ремонтные работы разной степени сложности, главное знать, какой тип и диаметр подойдет в каждом конкретном случае.

О том, какие бывают отвертки можно узнать, если детальнее углубиться в тему.

Отличительной особенностью всех видов является разное толщина стержня.

Наиболее популярными считают отвертки с круглым и квадратным сечением, с прямым или крестообразным шлицем.

Однако технический прогресс не стоит на месте и наряду с новыми видами крепежа появляются профессиональные отвертки для вкручивания болтов, шурупов и прочих элементов.

Все это делается для того, чтобы облегчить работу потребителям.

• На данный момент кроме универсальных моделей существует еще несколько модернизированных видов отверток для проведения разных работ.

Например, переставная отвертка отличается своей универсальностью, т.к. с одной стороны стержня она плоская, а с другой крестовая.

Отвертка переставная

Некоторые переставные модели имеют несколько разных наконечников, что повышает универсальность инструмента.

Отвертка переставная с разными насадками

• Точная или как ее еще называют, тонкая отвертка – подойдет для ремонта мобильных телефонов, ее маркировка соответствует нулевому обозначению.

Отвертка точная

Изделие производят с малым размером шлица, не более 2мм, что позволяет выполнить точную работу с мелкими деталями.

• Особые эргономичные свойства приобрела двухкомпонентная отвертка, ее отличительной особенностью стала прочная рукоять из комбинированных материалов.

Для покрытия рукояти использовали полипропилен и резину.

Отвертка двухкомпонентная

Двухкомпонентное покрытие способствует надежному захвату, чтобы изделие уже не могло выскользнуть из рук.

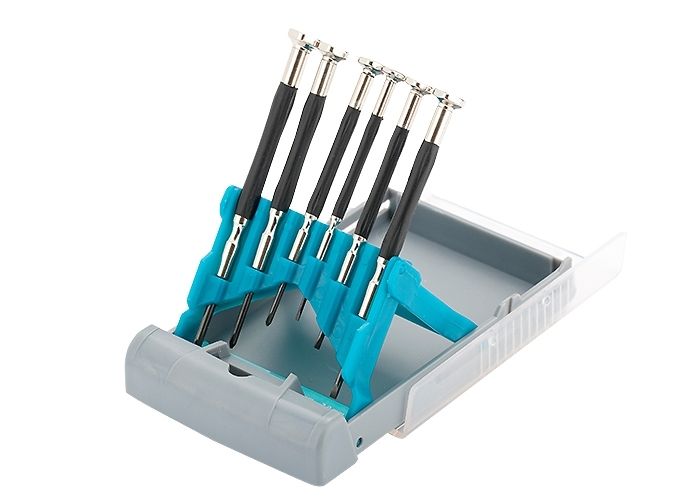

• Для работы с тонкими деталями используют часовые отвертки, с их помощью ремонтируют часовые механизмы.

Отвертки часовые

Размер наконечника изделия – не более миллиметра.

На этом классификация профессиональных монтажных отверток не заканчивается, существует еще много разновидностей моделей, предназначенных для определенных целей.

Формы шлица и маркировка

Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.

К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки.

Далее по популярности уже идут другие модели, более сложной формы.

1. Шлиц отвертки прямой выполнен в форме лопатки.

Данная модель предназначается для винтов с прямой прорезью, имеет маркировку SL и разную длину шлица.

Отвертка шлиц SL

В основном такие отвертки предназначаются для бытового использования.

2. Крестовая отвертка имеет обозначение PH.

По форме жало отвертки напоминает конус – ее четыре грани образуют крестообразный шлиц.

Отвертка шлиц PH

Используют такой вид не только в быту, но и в профессиональном строительстве.

Преимуществом является повышенная прочность изделия и качественное сцепление инструмента с винтом.

Бывают и универсальные виды таких отверток с комбинацией видов PH и SL.

На сегодняшний день существует два типа крестовых отверстий с маркировками PH и PZ.

Отвертка шлиц PH и PZ

Шлиц PZ показан на картинке справа.

В чем отличия PZ и PH?

Если винт имеет головку с обычным крестом – это PH, если же крест между граней имеет дополнительные засечки под 45 градусов, то это PZ.

Отличаются данные типы наконечников еще и тем, что вариант PZ имеет большее углубление, позволяющее лучше фиксироваться в его отверстии.

Крестообразная форма благодаря усовершенствованию помогает лучше выполнять крутящий момент благодаря большей площади прилегания.

Чем выше числовое значение рядом с маркировкой (от 0 до 3), тем больше размер шлица отвертки. Например, маркировка ph4 является наиболее высоким порогом размеров, таким инструментом можно закручивать самые крупные винты, в отличие от первого ph2.

Второй размер является наиболее популярным при проведении различного рода работ.

Требования ГОСТ 17199 распространяются на все слесарно-монтажные отвертки, которые имеют прямой или крестообразный шлиц, за исключением инструмента, предназначенного для проведения электромонтажных работ.

Специальные отвертки

Помимо основных видов существует целый набор специальных отверток, предназначенных для проведения узкоспециализированных работ.

Схема разных шлицев

Часто такой инструмент изготавливают производители фирменной продукции, желающие тем самым обезопасить свои товары от подделок и несанкционированного вскрытия.

К специализированным видам инструмента относятся: шестигранные модели, отвертки со шлицем в виде звездочки, трилистника, спаннера и т.д.

Такие изделия имеют нестандартную форму шлицев, что позволяет вкручивать крепеж, имеющий особую резьбу.

Подробнее о видах специализированных отверток

1. Отвертка звездочка (маркировка TORX) – имеет жало в форме шестиконечной звезды.

Отвертка со шлицем в форме звезды

Инструмент используется редко – винты для данного типа устанавливают в том случае, если производитель желает ограничить несанкционированный беспроблемный доступ к технически важным деталям.

Изделие в основном используют для ремонта мелкой бытовой техники, мобильных телефонов и т.д.

2. Шестигранный шлиц имеет изделие с маркировкой HEX.

Отличительной особенностью данной модели является высокий уровень силы крутящего момента, который в разы превосходит показатели всех вышеперечисленных вариантов.

Отвертка шестигранная HEX

Инструмент такого вида применяют для работы в мебельной отрасли, а также в тех местах, где особенно необходимо надежное соединение.

3. Другой вариант шестигранных отверток называют шестигранниками и отличие от предыдущего вида заключается в выпуклой части наконечника.

Отвертка-шестигранник

4. Трехлучевая отвертка имеет нестандартную форму шлица в виде трилистника, что собственно и является ее преимуществом.

Отвертка трехлучевая

Крепеж такой формы почти невозможно разобрать самостоятельно, данная особенность обеспечивает надежность и защиту аппаратуры от несанкционированного проникновения внутрь систем, например звуковой аппаратуры.

5. Отвертка u-образная или «Спаннер» – имеет жало в виде двух штырей.

Отвертка u-образная

Спаннер используют при ремонте бытовой техники и лифтов, благодаря необычной форме инструмента часто удается избежать последствий от действий вандалов.

6. Асимметричный крест – такой шлиц метизов практически невозможно встретить в быту.

Шлиц ассиметричный крест

Особенностью такой формы шлица является то, что инструмент применяют в аэрокосмической промышленности.

Еще одно преимущество вида – сильный момент затяжки, который не встречается более ни в одной модели.

7. Квадратная отвертка – это также редкий вид, имеющий узкую область применения, т.к. ее наконечник выполнен в виде квадрата.

Отвертка квадратная

Это некая разновидность шестигранной модели.

Необычная форма наконечников специализированных отверток позволяет вкручивать, и выкручивать винты со сложной резьбой быстро и без особых усилий.

Модернизированные отвертки

Профессиональный инструмент отличается дополнительным набором функций.

Конечно же, еще не была создана звуковая отвертка по образу и подобию универсальной модели из сериала «Доктор Кто», способная посредством кибернетических волн воздействовать на различные механизмы.

Отвертка звуковая

Но прогресс не стоит на месте, и кто знает, может в недалеком будущем человечество получит новые и суперсовременные девайсы.

Уже сейчас существуют модели, на фоне которых отвертка слесарная выглядит моделью инструмента из прошлого.

Но по-прежнему набор отверток усиленных цельнометаллических остается востребованным кейсом для специалистов самого разного профиля.

Так чем же примечательны модернизированные виды отверток?

Об этом подробнее.

1. Диэлектрические

Отвертки этого типа применяются для электромонтажных работ.

Отвертка диэлектрическая

Специальная изоляция стержня отвертки защищает мастера от удара током, что позволяет использовать инструмент для откручивания деталей, находящихся под высоким напряжением.

Данный вид инструмента часто оборудуют индикатором для распознавания скрытой проводки, что позволяет «прозванивать» данные участки в целях последующего ремонта электрических сетей.

2. Ударные

Такой вид инструмента применяют для работы с крупными деталями, поскольку принцип его действия направлен на создание усиленного импульса.

Отвертка ударная

Во время вкручивания энергия удара направляется непосредственно на винт, что позволяет утопить деталь без каких-либо особых усилий.

В наборе с ударной отверткой идут различные насадки, все они, как правило, большого размера.

Данный вид часто используют при повреждениях крепежных деталей коррозией, когда крепеж намертво врастает в поверхность.

Благодаря ударному механизму открутить такие болты можно без дополнительных физических усилий.

3. Реверсивные

Для длительных работ с крепежом предназначена реверсивная отвертка с храповым механизмом.

Отвертка реверсивная

Данный вид инструмента поставляется со сменными битами разного сечения и диаметра.

Благодаря этому инструменту можно легко вкручивать, и закручивать различные детали без отрыва руки.

Изделие имеет вращающийся наконечник, который крутится за счет обратного вращения, рука мастера в этот момент остается неподвижной.

Суперсовременная механическая отвертка больше всего подходит специалистам, чей род деятельности подразумевает частую работу с деталями.

4. Аккумуляторные

Усовершенствованный вид, имеет встроенный аккумулятор, благодаря которому изделие может работать как шуроповерт.

Отвертка аккумуляторная

С таким инструментом мастеру вообще нет необходимости прилагать какие-либо усилия на вкручивание, при этом затяжка будет более качественной с выверенным усилием, чем при ручном вкручивании с помощью другого вида инструмента.

Такие модели применяется для сборки различных изделий и их ремонта.

5. Телескопические

Инструмент имеет особое строение стержня в виде удочки, позволяющее регулировать его длину.

Отвертка телескопическая

С помощью специального запорного механизма установленный параметр длины можно надежно фиксировать.

Такие модели часто имеют магнитные наконечники, облегчающие работу мастера.

Например, при помощи магнита можно достать упавший винтик из труднодоступного места, или увеличить длину стержня для работы с инструментом с деталями, находящимися на большей глубине.

6. Динамометрические

Используют динамометрические модели инструмента в основном в высокотехнологичных отраслях, например, в авиации, кораблестроении и т.д.

Отвертка динамометрическая

В рукоятку инструмента вмонтирован специальный экран, который отображает показатели прикладываемого усилия при затяжке любой детали.

Это очень удобная и полезная функция, поскольку только так специалист может задать необходимый момент и закрепить все детали с одинаковым усилием.

Какие виды отверток нужны для работы каждому конкретному специалисту зависит от сферы деятельности человека.

На сегодняшний день существует огромное количество инструмента для выполнения самых разных видов слесарно-монтажных работ.

При выборе определенного инструмента особенно необходимо обращать внимание на маркировки изделий, только так можно обезопасить себя от покупки подделки сомнительного качества и приобрести инструмент, изготовленный в заводских условиях.

Специальные отвертки, их виды, особенности и назначение

нет СтатьяВидео В каждом доме должна быть отвертка. Конечно, все разновидности приобретать нет необходимости, но, какие нужны для дома, понять очень легко.

Такой инструмент необходим для замены розетки или выключателя, ремонта в квартире и бытовой техники. Конечно, можно приобрести шуруповерт, но для мелкого ремонта он…

Какие бывают виды отверток?

нет

В каждом доме должна быть отвертка. Конечно, все разновидности приобретать нет необходимости, но, какие нужны для дома, понять очень легко. Такой инструмент необходим для замены розетки или выключателя, ремонта в квартире и бытовой техники. Конечно, можно приобрести шуруповерт, но для мелкого ремонта он совершенно ни к чему. Можно обойтись самой простой и недорогой альтернативой. В этой статье мы рассмотрим существующие виды отверток и их назначение, маркировку, а также фото примеры.

Конструктивные особенности

Отвертка состоит из трех частей: наконечника, стержня и рукоятки. Типы наконечника зависят от того, какой крепежный элемент необходимо завинтить. Их названия и зависят от формы наконечника. Крепежный элемент может быть винтом, шурупом или саморезом. Ранее большим спросом пользовались приспособления с прямым шлицем, но сейчас применение крестовых приспособлений стало более популярным.

Какие бывают шлицы? Существуют различные виды шлицов. Популярные виды – это в форме звездочки и шестигранный элемент. Очень важно чтобы наконечник был прочным и твердым. А для лучшего удерживания его обрабатывают специальным напылением, которое обладает высоким коэффициентом трения.

Разновидности инструмента позволяют подобрать удобный вариант для работы в различных местах. Так отвертка может быть с длинной или короткой ручкой, с квадратным или шестигранным сечением. Ручка может быть пластиковой или деревянной и по форме чаще всего цилиндрическая. Но встречаются и в форме буквы «Т» или пистолетного вида.

Обзор разновидностей

Так какие

Специальные отвертки, их виды, особенности и назначение

Специальные отвертки отличаются от обычных, своей конфигурацией, формой шлица, материалами и конечно же назначением.

Все подробности смотрите далее.

У каждого хозяина в доме можно найти минимум одну крестовую и плоскую отвертки.

При всей своей простоте, этот инструмент заслуживает особого внимания.

Без него не обходится ни один ремонт бытовой техники, розеток, выключателей и любых устройств с винтами или саморезами.

Кроме знакомых плоских и крестовых вариантов, в любом магазине бытового и строительного инструмента можно отыскать специальные отвертки.

Типы шлицев

Их конструктивные особенности позволяют работать с крепежными элементами с особой формой шлица.

Конструктивные особенности

Простейшая отвертка состоит из следующих частей:

Рукоятка

Эта часть обеспечивается удобное использование.

В зависимости от того, где планируется использовать инструмент, ручка может иметь пятигранное, шестигранное, круглое, квадратное сечение и др.

Также важным параметром является ее размер.

Например, существуют действительно миниатюрные отвертки, размер ручки которых настолько мал, что рассчитан на работу пальцами, а не кистью руки.

Спецотвертки-мини

В качестве материала для изготовления ручки используется, как правило, резина, пластик и дерево.

Ее форма, кроме всем привычной цилиндрической, может быть выполнена в форме буквы “Т” или “Г”.

Стержень

Его длинна и толщина подбирается в соответствие с глубиной и диаметром отверстия, в котором расположен шуруп или винт.

Жало

Жало – наконечник, форма которого соответствует форме шлица крепежного элемента.

Долговечность инструмента напрямую зависит от материала, из которого изготовлено его жало.

Влияют такие параметры, как прочность и твердость.

Изначально форма рабочей поверхности представляла собой подобие лопатки, что соответствовало форме паза крепежного элемента.

Со временем популярность набрали шестигранные, крестовые, квадратные и другие шлицы, продлевающие срок службы инструмента.

Спецотвертки позволяют выполнять надежный монтаж нестандартных метизов.

Повышенный коэффициент трения обеспечивает специальное напыление, предотвращающее выскакивание жала из паза крепежной детали.

Специальные отвертки виды

В отличие от традиционных крестовых и плоских отверток, сфера применения которых очень и очень широка, инструменты со специфической формой наконечника подходят исключительно для работы с определенными типами шлицев крепежных элементов.

Например, для ремонта Iphone нужна специальная отвертка типа Pentalobe.

В моделях 4, 4S, 5 и 5S используются так называемы “пятиконечные антивандальные винты”.

Форма шлица у них напоминает звезду с закругленными вершинами.

Отвертки для Iphona

В ремонте миниатюрных устройств, электроники мобильных телефонов, плееров, игровых приставок, используются специальные высокоточные прецизионные отвертки.

Их наконечники заточены в полном соответствии с формой шлица винтов малых размеров.

Особое место среди инструмента занимают специальные часовые отвертки.

Они созданы для работы даже с самыми миниатюрными часовыми механизмами.

Предельно маленькое жало, способное примагничивать болтики, обеспечивает максимальное удобство работы.

Такие отвертки изготавливаются специально для точных работ.

Среди специальных отверток особое место занимают универсальные инструменты.

Представляют они собой набор наконечников (бит) и рукоять с фиксатором.

Таким образом можно использовать один инструмент с насадками под большинство шлицев крепежных элементов.

Еще одним видом специального инструмента являются индикаторные отвертки.

Они слабо подходят для работы с крепежами, а их основной функцией является определение фазы и нуля в сетях переменного тока.

Продвинутые модели имеют электронную начинку.

Они позволяют определять плюсовые и минусовые полюса постоянного тока.

Показывают напряжение сети, используются для поиска скрытой в стеновых панелях проводки.

Диэлектрические отвертки

Это – специальные инструменты для работы с электросетями и силовым оборудованием, напряжение в которых не превышает 1000В.

Диэлектрическая отвертка

Рукоять таких отверток изготавливается из поликарбоната или полиэтилена с полиформальдегидным покрытием, что обеспечивает безопасность.

Реверсивные отвертки

Это еще один тип специального инструмента.

Предназначены для закручивания или откручивания крепежей, не отрывая от них жала.

В рукояти таких отверток расположен специальный реверсивный механизм, позволяющий вращать рабочую часть инструмента лишь в одном направлении, например, на закручивание.

Отвертка реверсивная

В этом случае противоположный ход стержня блокируется трещоткой.

Жало остается на месте, а ручка проворачивается.

Реверсивный инструмент удобен тем, что позволят работать без перехвата руками.

На рукоятке имеется специальный переключатель хода, каждое из двух положений которого блокирует вращение стержня в определенном направлении.

Рассмотрим наиболее популярные, востребованные типы специальных шлицев отверток.

Шестигранная h или hex

Рабочая часть отвертки типа hex выполнена в виде шестигранника.

Отвертка шестигранная

Дополнительные грани инструмента обеспечивают высокий крутящий момент, превышающий момент у вариантов с крестовидным шлицем в 10 раз.

Крепежи с шестигранным шлицем часто используются в электротехническом оборудовании, элементы которого находятся под опасным для человека напряжением.

Звездообразные

Отвертки, имеющие специальный звездообразный наконечник, используются для работы с различной электроникой.

Отвертка звездообразная

Сечение наконечника выполнено в форме звезды (шестиконечной, пятиконечной, восьмиконечной).

Это повышает их крутящий момент и сцепление с крепежными элементами, снижает прикладываемо усилие.

Данный тип наконечников снижает вероятность “зализывания” шлица.

Как правило, такие специальные инструменты выполнены в виде рукояти со стержнем.

На стержне находится крепление под съемные наконечники различных форм и размеров.

Уникальным в своем роде является шлиц EIGHT-WING, выполненный в виде восьмиконечной звезды, по центру которой находится направляющее отверстие.

Квадратные

Шлиц отвертки, рабочая часть которого в сечении выполнена в форме квадрата, известен как квадратный шлиц.

Отвертка квадратная

Другое название этого варианта – SQUARE HEAD.

Менее распространенным является SQUARE TEMPER RESISTANT – квадрат, в центре которого находится отверстие под направляющую.

U-образные

Наконечники специальных U-образных отверток в продольном сечении представляют собой подобие буквы U английского алфавита.

Отвертка U-образная

Отыскать их намного сложнее, чем стандартные, даже в специализированных магазинах.

Изготавливаются они под крепежи, на шляпке которых расположены два отверстия с противоположной стороны и на равном расстоянии от центра.

Инструменты с U-образным наконечником относятся к вилочному типу.

Вилочные

Вилочные наконечники отверток, как правило, выпускаются в вариантах с двумя усиками, называются U-образными.

Болт с U-образным шлицем

Очень редко встречаются варианты с тремя и более усиками, а инструмент для работы с такими шлицами отыскать крайне тяжело, разве что по спецзаказу.

Трехгранные

Наконечники отверток, сечение которых выполнено в виде равностороннего треугольника, называются Triangle.

Отвертка трехгранная

Крепежи с такой формой шлицев встречаются, хоть и редко, в игрушках и компьютерной технике.

Под шлиц One-way

Шлиц One-way используется в резьбовых соединениях, предназначенных только для закручивания.

Крепежные элементы с таким шлицем используются в местах, где требуется дополнительная защита от вандализма.

Например, в общественном транспорте.

Шлиц One-way

Для закручивания используется обыкновенная плоская отвертка.

Болт со шлицем One-way

Чтобы выкрутить, скажем, винт со шлицем One-way, придется прибегнуть к дополнительным мерам, например, прорезать канавку под прямой шлиц.

Иногда приходится приваривать точечной сваркой металлический стержень, или даже высверливать шляпку.

Бристольские

Наконечники специальных отверток под бристольский шлиц в поперечном разрезе напоминают шестиконечную шестерню.

Шлиц Бристольский

Отвинтить крепежный элемент с таким шлицем можно попытаться, используя плоскую отвертку подходящего размера, но в случае неудачи, крепеж придется высверливать.

Инструменты с бристольским шлицем популярны среди работников сервисных центров и различных мастерских электроники.

Под шлиц Torq-Set

Наконечники специальных отверток Torq-Set выполнены в виде четырех крыльев.

Шлиц Torg set

В поперечном сечении напоминают крестообразный вариант, но так называемые “крылья” располагаются не напротив друг друга, а несколько смещены относительно центра.

Болт со шлицем Torg set

Под шлиц типа Torx

Специальные отвертки под звездообразный шлиц типа Torx в основном используются в различных сервисных центрах и мастерских.

Отвертка под шлиц Torx

Продиктовано это тем, что болты и шурупы со шлицем в виде шестиконечной звезды – частое явление в электронике, например, в мобильных телефонах.

Не редко изготавливают магнитные наконечник для таких отверток, что позволяет комфортно работать с мелкими деталями, предотвращает их утерю.

Под звездчатый шлиц

Звездчатый шлиц от звездообразного отличается тем, что в поперечном разрезе он представляет собой звезду с острыми вершинами.

Отвертка под звездчатый шлиц

В это же время звездообразный шлиц может иметь закругленные или тупые вершины.

Маркировка

Чтобы отвертка наверняка подошла под определенный крепеж, необходимо обратить внимание на ее маркировку.

В соответствие с государственными требованиями стандарта, в ней зашифрован не только тип шлица, но и длинна стержня, номер крепежного элемента.

Например, маркировка РН3×150мм свидетельствует, что инструмент имеет крестовый шлиц (РН).

Такой шлиц подходит для крепежных элементов диаметром, соответствующем номеру 3 (5-7мм), а длинна стержня составляет 150мм.

Часто маркировка содержит и информацию о материале, из которого изготовлен инструмент.

Так, аббревиатура CrMo говорит о том, что рабочая часть изготовлена из хромомолибденового сплава.

Наборы специальных отверток

Если работать специальными отвертками приходится часто, имеет смысл приобрести несколько наборов с различными, или даже сменными наконечниками.

Набор отвертка с битами под разные шлицы

Это позволит сэкономить не только средства на покупку, но и время на поиск необходимого инструмента или насадки.

В хорошем наборе отверток уже изначально присутствуют все ходовые наконечники различных размеров.

Производители

Среди мастеров особое место занимают швейцарские и немецкие инструменты.

Они надежны, долговечны, обладают высоким качеством исполнения и хорошим запасом прочности.

Сегодня и некоторые отечественные производители стараются не отставать от зарубежных аналогов, предлагая действительно хорошие отвертки и их наборы с гарантией качества.

Что же касается инструмента из КНР, то следует помнить, что годы “китайского барахла” давно позади.

Продукция современного Китая предлагается в двух вариантах: дешевый одноразовый и качественный по приемлемой цене.

Среди китайского инструмента можно встретить качественные и недорогие экземпляры, а связано это с низкой стоимостью производства.

Для редкого мелкого ремонта дома подойдет и простенький китайский инструмент.

Но вот его надежность всегда под вопросом.

Бывает такое, что в первый же день использования жало раскалывается на две части прямо в шлице.

Более частым явлением является проворот рукояти, когда она свободно вертится в обе стороны, а стержень остается на месте.

В любом случае, специалисты сами знают, инструмент от какого производителя им нужен.

А новички выберут для себя хорошие варианты, основываясь на своем будущем опыте и рекомендациях более “продвинутых” товарищей.

виды, функции, как выбрать, производители

Реклама от спонсоров:

Прикрутить розетку, собрать полочку, установить кронштейн сложно, если под рукой нет отвертки. Универсальных моделей не существует, несмотря на громкие заявления производителей, поэтому выбрать подходящий инструмент нелегко.

Устройство отверткиПринцип работы

Принцип работы отвертки базируется на ее конструкции, состоящей из рукоятки, стержня и наконечника. Глубина и ширина отверстий, в которые вкручиваются шурупы или саморезы, отличаются для разных поверхностей и заготовок.

Поэтому назначение инструмента определяет его форма и размеры инструмента.

Детали отвертки:

  • Стержень — позволяет подобрать отвертку под параметры предстоящей работы. Чем он длиннее, тем большая глубина заготовки ему доступна.

При этом в узких и труднодоступных местах длинный стержень является недостатком, так как не позволяет корректно ввести инструмент.

  • Наконечник или шлиц — рабочая часть отвертки, расположенная на кончике стержня. Форма шлица совмещается с рисками на головке шурупов. Если саморезы оснащены рисками в форме креста, то у шурупов вариаций формы намного больше.

Под каждую из них предназначен индивидуальный шлиц.

  • Ручка — обеспечивает удобство использования инструмента. Существуют и дополнительные функции, связанные с эргономичностью и индикацией.

Принцип работы

Отвертка в собранном виде работает так:

  • Шлиц вставляется в риски шурупа.
  • Движение ручки по часовой стрелке — вкручивание.
  • Движение против часовой стрелки — выкручивание.
  • Дополнительные функции включаются кнопкой, расположенной в верхней или средней части рукоятки.

Виды отверток

Виды

Отвертки делятся на виды по типу шлица. Стандартная маркировка и ее расшифровка указана рядом с названием формы.

Отвертка плоская — SL или slotted

Отвертка плоская — SL или slotted

Другие названия — прямая или прямошлицевая. Форма рабочей части — плоская лопатка.

  • Подходит для простейших винтов с одной риской.
  • Производители дополнительно указывают длину, толщину или глубину паза, если предполагается применение инструмента для работ со специфическим крепежом.
  • Шлицевая отвертка чаще всего используется для несложных электрических креплений.
  • К недостаткам плоских моделей относится невозможность центровки — бита имеет тенденцию к выскальзыванию из винта.

Сила прикладывается к противоположным (по диагонали) наружным краям прорези.

Крестовая отвертка — PH или Phillips

Крестовая отвертка — PH или Phillips

Бита конусообразной формы и четыре грани для крепежей с крестовым шлицем.

  • Крестообразный профиль Philips характеризуется двумя пазами, расположенными под прямым углом друг к другу.
  • Этот вариант предлагает ряд преимуществ по сравнению с классической плоской формой — больше точек соприкосновения, увеличенный рабочий контакт.
  • Усилие прикладывается вдоль четырех краев — вкручивание менее трудоемко.
  • Недостаток — так как сила приложена в узкой области, существует риск повреждения винта или шлица.

Профиль «Филлипс» часто путают с Pozidriv. Неправильное использование может привести к повреждениям и быстрому износу инструмента.

Шестигранная — H или HEX

Шестигранная — H или HEX

Эти модели или инбусы узнаются по рабочей части с сечением в форме шестигранника. В сравнении с простой крестовой моделью крутящий момент бывает повышен до 10 раз.

Встречается три варианта HEX-моделей:

  • Внутренний — выступ расположен внутри, предназначен для крепления шурупов, имеющих соответствующую впадину. Форма с шестью гранями, которые стоят под углом по отношению друг к другу.

Недостаток — повышенная концентрация напряжения, приводящая к деформации крепежа.

  • Внешний — выступ по ободку, применяется для крепежей с неутопленными головками. Возможно использование в качестве альтернативы гаечному ключу. Этот вариант тоже шестиугольной формы с шестью гранями.

Они стоят под углом 120 градусов по отношению друг к другу.

  • Виброзащищенный — модель имеет отверстие в наконечнике биты, совпадающее по форме с выступом головки винта. Этим обеспечивается устойчивость и защита от вибраций.

Функциональность всех трех видов идентична.

Квадратная — Robertson, Square Head

Квадратная — Robertson, Square Head

  • Сечение в форме квадрата.
  • Четыре поверхности под прямым углом друг к другу.
  • Противоположные стороны параллельны.
  • Из-за небольшой площади диска профиль неэффективен для передачи больших крутящих моментов.

Эта модель редко встречается в России, практически отсутствует в Европе, но повсеместно распространена в США. Используется, помимо стандартного применения, в механике старинных автомобилей.

Крестообразная с направляющими — PZ или Pozidriv

Крестообразная с направляющими — PZ или Pozidriv

Профиль Pozidriv производится в форме двух крестов, смещенных под углом 45 градусов для плотного ввода в крепеж.

  • Дополнительный крест более узок, чем главный, и меньшей глубины. Это обеспечивает дополнительную стабильность и устойчивость.
  • Pozidriv — усовершенствование классического профиля Phillips.
  • Четыре дополнительные грани или луча помимо крестового профиля служат для выталкивания наконечника.
  • Крестовой шлиц имеет углубление для направляющей.
  • Плотнее входит в крепеж, чем простая крестовая форма.

В середине шлица предусмотрено отверстие для увеличения силы давления, но оно не устраняет недостатков классической крестообразной конструкции.

Звездообразная — TORX

Звездообразная — TORX

Инструмент с пазами, по форме напоминающими шестиконечную звезду.

  • Используется для передачи повышенного вращающего момента в сравнении с классическими вариациями.
  • В процессе работы не повреждается шлиц или винт.
  • Отсутствует опасность проскальзывания инструмента, как это иногда бывает с плоским профилем.
  • Благодаря пониженным радиальным силам продлевается срок службы инструмента. Это результат сочетания круговой геометрии шлицевых лепестков, боковых стенок и приводного угла в 15 градусов.

Обратите внимание на различия TORX и TORX PLUS: они предназначены для разных крепежей, несмотря на идентичную функциональность и внешнее сходство. У TORX PLUS лепестки сплющенные, а не закругленные. Это усиленный вариант модели.

TORX виброзащищенный обладает теми же свойствами, что и классические TORX. Разница в том, что инструмент имеет отверстие, расположенное в наконечнике, а соответствующая винтовая головка дополнена небольшим центральным штырем.

Характеристики

Характеристики

Характеристики инструмента читаются по его полной маркировке. Например, SL1*80 – плоская отвертка со стержнем диаметром 5 мм, длиной 80 мм, подходящая для крепежей диаметром менее 3 мм.

НомерØ стержнядлина стержняØ крепежа
№04 ммменее 80 ммменее 2 мм
№15 мм80–100 мм2,1–3 мм
№26 мм100–120 мм3,1–5 мм
№38 мм120–150 мм5,1–7 мм
№410 мм150–200 мм7,1 мм и больше

В сочетании с маркировкой типа (SL, HEX, PH и т. п.) таблица дает полную картину характеристик и особенностей применения конкретного инструмента. Иногда маркировка дополняется указанием металлосплава, из которого изготовлен шлиц.

Функции отверток

Функции

Отвертки оснащаются дополнительными наборами опций, которые подбираются по видам работ и требованиям к инструменту.

Электромонтажные работы

В приоритете защита от ударов током и обнаружение электропроводки.

  • Диэлектрическое покрытие — инструмент для работ с проводкой под напряжением. Электроизоляция способна выдержать до 1000 вольт. Чаще таким моделям сопутствует маркировка красного цвета.

Диэлектрическая отвертка может покрываться слоем изоляции на всю длину стержня вплоть до шлица.

  • Тестер, пробник — в отвертку встраивается устройство, способное обнаружить скрытую проводку и наличие тока в розетке. При выявлении источника напряжения инструмент подает световой или звуковой сигнал.

Индикаторная отвертка сигнализирует при зажатии верхней части характерным свечением. Чаще эти модели выпускаются в прозрачных корпусах.

Сложные эксплуатационные условия

Для доступа к труднодоступным местам, раскручивания заржавевшего крепежа или продолжительных объемных работ применяется специнструмент или подручные средства.

В некоторых моделях отверток предусмотрены функции, облегчающие работу в сложных условиях. Универсальных вариантов не существует, инструмент подбирается под конкретную задачу.

  • Труднодоступные места — для облегченного доступа применяются отвертки с гибким стержнем. Чаще всего в таких моделях предусмотрено дополнительное армирование, пружинный каркас или магнитный бит.
  • Обработка тугих крепежей — чаще всего затруднения вызывает коррозия, намертво сцепляющая шуруп с поверхностью. Для таких задач применяются модели, способные выдержать удар подручного инструмента (молотка, зубила).

Ударная отвертка оснащается металлическим корпусом и рукояткой. При ударе подсобного инструмента по торцу происходит вращение шлица отвертки.

  • Продолжительные работы — чаще всего это процессы, требующие многоразового скручивания крепежей. Для упрощения работ используются реверсивные отвертки с храповым механизмом.

Если предстоит вкрутить более десяти болтов, применяется мини-аналог шуруповерта — аккумуляторная отвертка.

Разные типы крепежей

Разные типы крепежей

Для работ с неоднородным крепежом применяются модели с функцией смены бит. Если предстоит одновременная работа с плоским и крестообразным крепежом, предпочтительны комбо-модели.

Чаще всего это рукоятка со вставным стержнем, на котором закреплены разноплановые типы бит. Переворот стержня в комбо-моделях превращает крестовую биту в плоскую. Другой вариант — несъемный стержень с магнитным держателем для сменного шлица.

Для разноплановых работ чаще выбирается не конкретная модель, а набор отверток. Он представляет собой небольшой футляр или чемоданчик, в который уложено несколько отверток или только одна — базовая и комплект сменных насадок для нее.

Комплектация

Комплектация

Особенности шлицев подробно рассмотрены выше, поэтому сосредоточимся на оставшихся компонентах комплекта — рукоятках и стержнях.

Рукоятки

Рукоятки

Рукоятки бывают из пластика или поликомпозитные. Для уменьшения скольжения применяется резиновое покрытие, углубления или насечки. Покрытие придает инструменту эргономичность и удобство.

  • Храповый механизм — присоединяемая рукоять-«трещотка», схожая с теми, что используются в составных гнездовых ключах. При работе стержень и наконечник свободно прокручиваются, а ручка остается неподвижно зажатой в руке.

Модель не требует лишних движений, поэтому оптимальна для объемных работ.

  • Т-образные — модели поворотного типа с изогнутым или цельным верхом, поддерживающим установку вспомогательного рычага.
  • С пяткой — чаще всего присутствуют в комплектах ударных отверток. Вместо утапливания в рукоять применяется сквозной ход. Стержень на свободном от насадки конце имеет утолщение — пятку, которая смягчает нагрузку от ударов молотком.

Модифицированные рукоятки облегчают завинчивание/отвинчивание или увеличивают силу крутящего момента. Чаще всего функциональность задается кнопкой или реверсным переключателем на ручке.

Стержни

Стержни

Модификации стержня позволяют добавить инструменту дополнительную функциональность.

  • Нестандартной длины — удлиненные или укороченные модели отверток. Ограничения длины распространяются на стержень и ручку. Подходят для обработки труднодоступных мест. Чаще встречаются в комбо- или гибких моделях.
  • С функцией смены наконечника — инструмент в такой комплектации оснащен храповым механизмом или стандартной рукоятью. Вариант без механизма подразумевает использование универсального комбо-стержня. Для шлицев таких моделей в комплекте предусмотрены сменные биты.
  • Граненый стержень — вариант с квадратным или шестиугольным сечением (стандартное – круглое). Поддерживает использование рычагов для добавления силы кручения. Рычагом выступает подручный инструмент.

Биты и головки — представляют собой типовые насадки для наконечников.

Встречаются магнитные модели, поддерживающие захват крепежа в неудобных условиях. По внешним параметрам соответствуют стандартным типам шлицей.

Аксессуары

Аксессуары

Индивидуальных аксессуаров для отверток не предусмотрено. Ими дополняются лишь комплекты, сочетающие разноплановые типы насадок или отверток.

Такой комплект чаще состоит из корпуса с углублениями для удобного расположения базовых и запасных деталей.

  • Малые или бюджетные комплекты представляют собой небольшие пластиковые футляры.
  • Профессиональные модели — чемоданчик с ручкой для комфортной переноски, пластиковый либо с резиновым напылением.

Внутри содержится набор отверток, сменных головок или насадок.

Чем крупнее комплект, тем больше вариаций для разных видов работ, размеров и форм рисок.

Встречаются модели, дополненные защитными средствами — антикоррозийной жидкостью, маслом для смазки металлических элементов, щеткой для очистки.

Аккумуляторные модели дополняются зарядным устройством и сменной батареей. Бытовые вариации чаще обходятся без этих аксессуаров — покупатель самостоятельно заботится о своевременном заряде.

Особенности

Особенности

Особенности отверток рассматриваются в привязке к типу шлица инструмента.

По типу шлица

  • Плоские — инструмент закручивает стандартные винты и шурупы, маркировка отмечается по ширине наконечника. Подходит для крепежа с крестообразными рисками. Плоские модели используются для бытовых и электромонтажных нужд.
  • Шестигранные — для крепежа с шестигранными рисками. Распространены варианты нестандартного вида, представляющие собой Г-образный стержень с гранями, загнутый в верхней части.

Толщина стержня соответствует шлицу крепежа, для которого он подходит.

Используются для ремонта электротехники, сборки мебели.
  • Звездообразные — применяются при ремонте бытовой техники и мобильных телефонов. В быту используются редко, так как требуют специальных навыков.
  • Крестообразные — наиболее удобны для бытовых и профессиональных нужд. Встречаются модели, поддерживающие комбинирование с плоским шлицем. Оптимальны для закручивания всех типов саморезов и винтов подходящей формы.

По типу шлица

Существуют спецмодели для узкого применения, адаптированные под использование лишь с одним или несколькими видами крепежей:

  • Спаннеры — двухштырьковые вариации для лифтов с антивандальной защитой.
  • Трилистники (Tri-Wing) — для авиации и сложной электроники.
  • Асимметричные (Torq-Set) — только авиапромышленность.
  • Clutch — для грузовиков Chevrolet и GMC.
  • Pentalobe — пятигранный вариант для техники Apple.

Эти модели не используются в быту, но без знания об их существовании ремонт сложной техники не всегда возможен.

Плюсы отверток

Преимущества

Преимущества отверток базируются на комплектации и функциональности. Комфортный набор опций не всегда заменяет специфические функции.

Базовые достоинства опций:

  • электромодели или аккумуляторный тип — повышенная скорость работы;
  • с реверсом — поддерживают выкручивание крепежей;
  • храповые — минимальная нагрузка на руки;
  • ударные — справляются с тугими шурупами, которые обычная отвертка не скрутит;
  • индикаторные — возможность определения фазы, поиск проводов под напряжением;
  • диэлектрические — безопасны при электромонтажных работах, предпочтительны, когда нет возможности обесточить помещение.

Достоинства обычно комбинируются. Например, диэлектрическое покрытие сочетается с опцией индикации, аккумулятор — с реверсом.

Проблемы

Проблемы

Недостатки, осложняющие эксплуатацию, также связаны с набором функций. Чем меньше в отвертке дополнительных опций, тем выше шанс, что инструмент прослужит длительный срок.

Проблемные места:

  • Аккумуляторный тип — требует постоянной смены или зарядки батарей. В условиях крупного ремонта помещения быстро выходит из строя. Чаще эта особенность встречается в китайской технике, качество которой не всегда соответствует потребностям российских условий.
  • Храповые — чувствительны к абразивам и пыли. Механизм выходит из строя при использовании в пыльных помещениях или на стройке.
  • Ударные — неэстетичны из-за металлического корпуса, редко встречаются эргономичные модели этого типа.
  • Индикаторные — основная проблема заключается в перегорании светового индикатора, после чего модель превращается в обычную отвертку. Звуковая индикация требует смены батарей.

Текущий заряд не отображен на корпусе, поэтому в нужный момент легко оказаться без соответствующей функциональности.

Модели с реверсом в списке проблем не представлены, так как механизм крайне редко выходит из строя. Диэлектрические вариации сродни обычным, отличие лишь в покрытии, поэтому их эксплуатация проблем не вызывает.

Как выбрать отвертку

Какую лучше выбрать

Отвертка выбирается в соответствии с предстоящими задачами и типом крепежа, с которым планируется работать.

О качестве инструмента скажут следующие параметры:

  • Прочность стержня — указывается на корпусе. Предпочтителен инструмент с параметром прочности в диапазоне 47–52 единиц по Роквеллу. Показатель ниже обозначенного свидетельствует о вероятности изгибов, в выше — о склонности к растрескиванию.
  • Сплав — универсальным считается Cr-V или хромванадиевый. Он поддерживает достаточную механическую прочность.
  • Комплектация — предпочтительны эргономичные прорезиненные рукоятки. Инструмент не должен выскальзывать из рук, даже если они влажные. Желательно подбирать биты с магнитным напылением для комфортной работы с мелким крепежом.

Для инструмента российских производителей предусмотрено соответствие ГОСТ 17199–88. На корпусе или рукояти в этом случае присутствует маркировка.

Эксплуатация

Эксплуатация

Наибольшую опасность при работе с отверткой несет нецелевое использование инструмента.

  • До начала работ выберите отвертку соответствующего типа и убедитесь, что размер рабочей зоны соответствует размеру крепежного профиля.
  • При работе необходимо применять ее только по назначению, не подвергать нагреву до температур, выше допустимых, не использовать отвертку, наконечник которой поврежден.
  • Рукоятка должна быть изолирована и лишена сколов, если работа ведется под напряжением.
  • Стержень отвертки нужно располагать вдоль оси крепежа.

Гарантия

Гарантия

На ручной инструмент распространяется гарантия, срок которой варьируется от 12 месяцев до вечного обслуживания.

  • Необходимость в обмене товара или возврате потраченных средств возникает в случае, если купленная отвертка оказалась бракованной, испортилась или сломалась по вине производителя.
  • Отказ в получении обслуживания по гарантии получают в случае несоблюдения правил использования инструмента или при механических повреждениях.

Бюджетный сегмент позволяет людям не обращаться в сервис-центры, а покупать новый инструмент.

Неисправности

Неисправности и ремонт

Неисправности отверток в базовом виде ограничиваются поломкой рукояток или затуплением металла шлица.

  • Если рукоятка сменная, она заменяется на аналог. Модели с цельными ручками подлежат утилизации. Впрочем, народные умельцы фиксируют сломанный пластик путем нагревания или с помощью суперклея.

В этом случае долговечность починенной ручки не гарантирована, инструмент более не подходит для вкрутки саморезов и тугих болтов.

  • Затупившуюся отвертку подтачивают с помощью болгарки и отрезного круга, дремеля или надфиля. Последний вариант наиболее трудоемок. Затачивание отвертки диском требует его фиксации под углом 90 градусов для создания корректных скосов.

Самостоятельная починка возможна лишь в случае севшего аккумулятора или засорившейся трещотки. При засорении механизма инструмент разбирается, прочищается от абразива и смазывается для профилактики.

Модели со сложной механикой чаще подлежат ремонту в условиях сервиса.

Производители отверток

FIT

FIT

Поставщик бюджетного инструмента из Китая. Сама компания расположена на территории Канады. Предлагают большой выбор ручного инструмента. Гарантия указана только на электроинструмент и равна 1 году.

Gross

Gross

Немецкий бренд, инструмент выпускается в Китае. Обладают безупречным качеством, надежностью и эргономичностью, соответствующим европейским стандартам для работы на профессиональном уровне. Гарантия – 1 год.

Hama

Hama

Немецкая компания, выпускающая инструмент и аксессуары в разных отраслях. Предоставляют огромный выбор (более 17000 наименований товаров). Условия гарантии не указаны.

JONNESWAY

JONNESWAY

Производитель профессионального инструмента из Тайваня. Продукцию изготавливают из высококачественных материалов по общепринятыми стандартам. Применяется на предприятиях с высокими требованиями к оснащению. Гарантия на товары пожизненная.

Makita

Makita

Японский производитель, специализирующийся на хозяйственной технике и инструменте, изготовление которых происходит в Китае. Качество и долговечность подтверждаются пожизненной гарантией и международным сертификатом качества.

Stanley

Stanley

Компания, основанная в США, а инструменты изготавливаются в Тайване. Специализируются на ручном инструменте для профессионалов и любителей. Основными качествами продукции являются инновационность и удобство. Гарантия производителя стандартная – 1 год.

STAYER

STAYER

Молодой российский производитель, специализирующийся на изготовлении бюджетного инструмента, силовой техники, теплового оборудования. Продукция компании славится высоким качеством и сроком использования. Гарантия на инструменты – 5 лет.

Wiha

Wiha

Мировой лидер по изготовлению ручного инструмента премиум-класса. Производят более 3000 видов инструментов, которые славятся качеством и функциональностью. Гарантия – 2 года.

Zubr

Zubr

Молодой российский производитель, специализирующийся на изготовлении бюджетного инструмента, силовой техники, теплового оборудования. Продукция славится хорошим качеством и сроком использования. Гарантия на инструмент – 5 лет.

Реклама от спонсоров:

Виды отверток и их выбор



Прикрутить розетку, собрать полочку, установить кронштейн сложно, если под рукой нет отвертки. Универсальных моделей не существует, несмотря на громкие заявления производителей, поэтому выбрать подходящий инструмент нелегко.

Блок: 1/15 | Кол-во символов: 224
Источник: https://vash.market/dom-i-dacha/stroitelstvo-i-remont/instrumenty/otvertki-vidy-osobennosti-nyuansy-vybora.html

Разделы статьи

Описание

Компания Textron разработала шлиц такой формы в далеком 1967 году, когда появилась необходимость в производстве болтов с повышенной прочностью. Именно такая конструкция позволяет сильнее затянуть крепежный элемент.

Производители большинства техники также оценили изобретение и стали использовать шурупы с такой головкой в мобильных телефонах, бытовых приборах. Отсутствие подходящего инструмента не позволяло пользователю самостоятельно раскручивать шурупы.

Запатентованная технология была перепатентована под новым названием Torx Plus. Разработка стала более надежной и предлагалась с антивандальным вариантом.

Блок: 2/7 | Кол-во символов: 835
Источник: https://stroy-podskazka.ru/instrumenty/otvertka/torx/

Устройство и характеристики

Конструктивно отвертка состоит из наконечника, стрежня и рукояти.

Рабочая часть инструмента – это наконечник, или как его еще называют, жало или лопатка, может иметь разную форму.

Для удобства некоторые отвертки производят с намагниченным наконечником, который удерживает метиз и не дает ему упасть.

Рукоятки имеют разные модификации, т.к. некоторые виды работ затруднительно или невозможно выполнить с помощью обычной отвертки с прямой ручкой.

Помимо классической формы, существуют еще три вида рукояток:

• Т-образные – для придания большего крутящего момента;

• Г-образные или L-образные – в виде своеобразного ключа со шлицем в форме шестиконечной звезды;

• Переломные – отличаются возможностью вкручивать детали под любым углом

Стержни отверток бывают разной длины и формы.

Еще один немаловажный нюанс – сталь отвертки должна соответствовать требованиям ГОСТ 47-52 HRC.

Благодаря этому показателю устанавливается оптимальная твердость стержня, и отсутствует риск его поломки при вкручивании с усилием.

В основном для изготовления стрежней используют хромованадиевую сталь.

Дополнительной защитой металла от коррозии служат различные напыления.

Блок: 2/8 | Кол-во символов: 1180
Источник: https://instrumentn.ru/otvertki/vidy-otvertok-i-ih-vybor

Все мы используем саморезы при работе с деревом. И, конечно, у каждого в заветном ящичке на полке хранится не один их вид. А как же иначе, ведь в продаже их имеется великое множество. Строительные магазины предлагают широкий ассортимент шурупов-саморезов различных форм, размеров и назначений. Опытному мастеру не сложно сориентироваться даже в таком многообразии: он подбирает соответствующий диаметр и длину к весу и размерам скрепляемых деталей. Черный саморез с рожкообразной головкой покупает для работ по гипсокартону, а универсальный саморез для дюбельного крепления. Оцинкованный саморез будет использован при внутренних работах, а при наружных, к примеру, для сборки террасы – нержавеющий, который не оставит бурых следов коррозии на доске. Тут все понятно и просто. Однако есть еще один параметр: вид шлица самореза. И здесь могут возникать вопросы: почему их столько, чем отличаются и какой шлиц лучше?

Давайте разберем самые востребованные шлицы.

Шлиц – это прорезь, углубление в торцевой поверхности головки самореза, призванное передавать давление и крутящий момент с отвертки или насадки электроинструмента на тело самореза при вкручивании. Некоторые мастера привыкли использовать термин «привод».

Прямой шлиц – Slotted (сокращенно SL)

Первым, еще в средние века, появился прямой шлиц – Slotted. Он крайне неудобен и является пережитком прошлого. Судите сами: при закручивании удерживать биту или отвертку на прямом шлице соосно с телом самореза очень затруднительно. В результате инструмент теряет сцепление с метизом и соскальзывает, при этом изнашивается оснастка, нередки сколы на поверхности прикрепляемых деталей, мастер может быть травмирован. Попытка сообщить повышенный момент вращения приводит к срыву прямого шлица.

Шлиц SL

Шлиц Phillips (сокращенно PH)

Изобретение в 30-х годах прошлого века крестообразного шлица Phillips явилось настоящим прорывом. Стало возможным расположить жало инструмента строго по центру шлица, соосно телу метиза, поэтому инструмент теперь лучше держится, реже соскальзывает. Скорость вкручивания возросла, стало возможно производить монтаж-демонтаж без срыва шлица. Шлиц Филлипс предохраняет резьбу от срыва за счет строения прорезей, сужающихся к низу: при окончании вкручивания, когда достигнуто предельное значение силы закручивания, жало инструмента выталкивается из шлица. Однако именно этот эффект выталкивания сообщает дополнительную нагрузку наклонным стенкам внутри шлица, способствуя их преждевременному изнашиванию, а чтобы увеличить крутящий момент, необходимо затратить значительные силы, прижимая инструмент к саморезу.

Шлиц PH

Крестообразный шлиц – Pozidriv (сокращенно PZ)



В 60-х годах появился доработанный вариант крестообразного шлица – Pozidriv (сокращенно PZ). Он имеет 4 дополнительных лучика, расходящихся от центра. В отличие от трапециевидных прорезей на шлице Филлипс, у шлица Позидрив они прямоугольные, что снижает силу выталкивания биты и дает возможность увеличить крутящий момент. Но, опять же, скорость закручивания нужно не забыть снизить в конце монтажа, чтобы не сорвать шлиц.

Шлиц PZ

Шлиц Torx (сокращенно TX)

Эту проблему решает современныйшлиц Torx. Он имеет форму шестилучевой звезды, поэтому мастера привыкли называть его Звездочкой. В повседневной жизни можно встретить такие понятия, как ключ звездочка, отвертка звездочка (или ключ torx, отвертка torx). Это ключи и отвертки со шлицем Torx. При использовании звездочки Торкс не нужно ограничивать вращательный момент в конце вкручивания. При работе в ограниченном пространстве и труднодоступных местах, за счет использования специальной биты торкс (насадки на шуруповёрт) Torx-Ball – звездочки с шарообразным наконечником, возможен монтаж под углом к оси самореза. В отличие от крестообразных шлицов (PH и PZ), звездочка torx не забивается краской и лаком после декоративно-защитной обработки поверхности древесины. Torx позволяет при необходимости без проблем выкрутить саморез. Бита torx максимально контактирует с поверхностью головки, соскальзывание исключается. У шлица Торкс самая высокая степень передачи крутящего момента от инструмента на устанавливаемый саморез. Неудивительно, что именно шлиц Torx располагается на головках конструкционных саморезов (длиной до 600 мм), которые обеспечивают надежную фиксацию самых ответственных соединений.

Torx размер или номер торкс меняется в зависимости от диаметра саморезов и винтов.

Шлиц Torx

Блок: 3/4 | Кол-во символов: 4500
Источник: https://www.cki-com.ru/blog/torx/

Маркировка и размеры

Ключи и отвёртки имеют маркировку T или TX с номером шлица — 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Ключи и отвёртки со шлицом Torx Tamper Resistant

Виды отверток и их назначение

Выполняя починку электротехники, работая с деревом или металлом, мастер обязательно извлечет из набора инструментов одну из отверток. Они отличаются размерами и наконечниками, могут иметь дополнительные возможности и особые модификации.

Так какие из них обязательно приобрести для домашнего использования? Рассматриванием одних только фото отверток не обойтись, нужно точно знать, для чего предназначена каждая из них.

Краткое содержимое статьи:

Как устроен инструмент?

Конструкция любой отвертки довольно простая: рукоятка, в которой закреплен стержень со шлицом различной конфигурации. Так как глубина крепления метизов и форма отверстий в их шляпках отличается, под рукой понадобится держать не один вид инструмента.

Ручка, как правило, выполняется из не скользящих материалов и имеет эргономичную вытянутую форму. В некоторых моделях она оснащается индикатором или диэлектрическим покрытием.

Существуют модификации, где ручка способна изгибаться под углом, чтобы можно было вывернуть или вкрутить метиз в труднодоступном месте.

Длина стержня позволяет отворачивать или утапливать шурупы и болты в заготовки и детали на различную глубину.

Шлицевая часть инструмента находится на конце отвертки. Она совпадает с рисками на головке метиза, позволяя надежно захватить его, чтобы вращение было продуктивным. Крестовые насечки на саморезах – это своего рода стандарт, а на шляпке шурупа вариаций гораздо больше.

Именно поэтому наборы отверток покупать целесообразней тем мастерам, которые работают в сфере строительства, отделки и оказания частных ремонтных услуг. Обычному домашнему мастеру вполне достаточно приобрести основные виды инструмента с двумя-тремя вариациями размера наконечника.

Работать с любой отверткой очень просто: шлиц совмещается с рисками метиза, по часовой стрелке осуществляется выкручивание, а в обратном направлении – вкручивание. Если требуется активировать индикатор, это выполняется нажатием кнопки на ручке.

Где применяется плоский шлиц?

Обычно на рукояти можно увидеть маркировку, в которой скрыт тип шлица. Если производитель указал аббревиатуру SL (slotted) – перед вами отвертка шлицевая плоская.

В среде профессионалов встречается также название «прямошлицевая» или просто «прямая», ее легко узнать по наконечнику в виде плоской лопаточки с небольшим расширением и утолщением у основания.

Ее особенности:

  • Шлиц сложно центровать, он нередко соскакивает с риски, особенно у начинающих мастеров;
  • Применяется для простейших метизов, имеющих одну продольную насечку;
  • Чаще всего востребована при выполнении несложных работ с электроприборами и розетками.

Плоские отвертки для специализированного типа креплений могут дополнительно иметь маркировку с указанием толщины шлица и глубины паза в метизе.

Когда найдется работа для крестообразного наконечника?

За буквами PH или словом Phillips скрываются крестовые отвертки. Выступающие пазы на ее шлице пересекают друг друга под прямым углом. Наконечник имеет форму конуса, что усиливает конструкцию биты. За счет большого числа точек соприкосновения, отвертка с крестообразным шлицем не соскальзывает, как прямая, и вкручивание занимает меньше времени.

Недостаток у такого инструмента один – есть риск сорвать резьбу на метизе, ведь сила прикладывания сосредоточена в узкой области.

Универсальный инструмент

В некоторых наборах инструментов мастеру предлагается отвертка с битами, которые можно комбинировать по необходимости. Рукоятка и стержень один, а вот шлицевую часть легко установить в зависимости от типа рисок на метизе.

Пользоваться таким мультитулом или приобрести определенные узкоспециализированные отвертки, каждый мастер решает сам. Сторонников и противников у обоих типов инструмента достаточно.

Размер, который имеет значение

Крестовые и плоские виды шлицов имеют параметры, которые по-разному маркируются. Размеры отверток помогут определить толщину и ширину наконечника, его габариты.

Крестовые разновидности обозначатся, например, как 0000 – это самая миниатюрная модель для тонких винтов с маленькими шляпками. Их можно встретить в мобильных телефонах, компьютерных деталях, часах. Далее маркировка идет по нарастающей:

Наиболее используемой считается отвертка № 2, а № 4 – незаменима для автомобилистов и мотолюбителей. Прямошлицевые инструменты варьируются по ширине биты до 10 мм, а полная маркировка выглядит примерно так: 0,5 X 4. Значит, при ширине 4 мм наконечник имеет толщину в 0,5 мм.

Советы по выбору инструмента

Вот несколько рекомендаций, которые подскажут, как выбрать отвертку в магазине.

Крестовые модели отверток нередко снабжены магнитом на кончике биты. Это удобная функция, которая позволяет удерживать шуруп, пока его наживляют в отверстие.

Специализированные разновидности оправдывают себя, только если будут иметь частое применение. Например, модификация с гибким валом оправдана среди сборщиков мебели, а диэлектрическую стоит купить, если домашний умелец способен разобраться с проводкой и починкой розетки.

То же самое касается храпового механизма (позволяет прокручивать стержень, пока рукоять плотно зажата в ладони). Для разовых манипуляций хватит бюджетной отвертки без дополнительных функций.

Прямая рукоять не всегда бывает эффективна. Там, где требуется повышенное усилие и большой крутящий момент, поможет инструмент с Т-образной рукояткой.

Если требуется извлечь болт, который заржавел или был покрыт слоем краски, лучше применить ударную разновидность отверток. Они выполнены из прочного сплава, а на ручке имеется дополнительный элемент – наковальня. По ней можно не только ударять вспомогательными инструментами, но и захватить выступающую часть ключом, чтобы увеличить прикладываемую силу.

Желая купить аккумуляторную отвертку, отдавайте предпочтение известным производителям. Иначе ничего кроме разочарования ваш мини-шуруповерт не принесет. Этот инструмент не подходит для крупного ремонта и длительного использования, а также требует частой подзарядки аккумулятора.

Помните, что у каждой отвертки есть свои слабые места. Храповый механизм боится пыли и более крупных абразивных частиц, ударные разновидности неэргономичны, а индикатор часто перегорает и превращает спец гаджет в обычный инструмент.

Выбирайте отвертки тщательно и пользуйтесь ими правильно, тогда можно будет без труда справиться с самым мелким и упрямым болтиком.

Фото отверток

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Отправить ответ

avatar
  Подписаться
Уведомление о

Related Post

2020 © Все права защищены.
