alexxlabСхема подключения проходного выключателя своими руками
«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.
Как начать работу над созданием выключателей
Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя.
В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.
Создать схему для подключения проходного выключателя
Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.

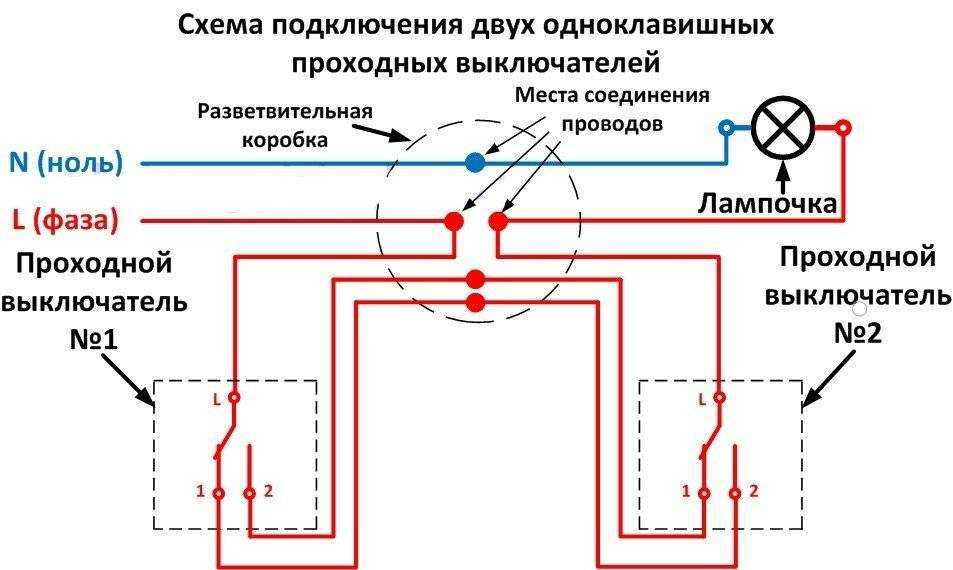

Схема проходного выключателя выглядит следующим образом:
- проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
- другой проводок (он называется фазный) соединяет общий контакт выключателей
- контакты выключателей соединяют между собой (тут используется коробка)
- фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника
Проходной выключатель: схема подключения
Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу).
После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.
Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.
Разновидности приборов
Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:
- одна
- две
- три
Выбирают их в зависимости от мест расположения.
Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии.
Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.
Чем проходные выключатели отличаются от обычных
Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.
Исключения следующие:
- проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
- когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)
Установка проходного электрического выключателя: сроки
Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов.
Время установки проходных выключателей зависит от:
- модели и типа устройства
- опыта мастера, который устанавливает проходной выключатель
- особенности мест, где будет расположено устройство
- сложную ли создали для выключателя схему подключения
Как быстро подключить ваш проходной электрический выключатель?
Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.
Выключатель и схема: профессиональные услуги
Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика.
Как подключить проходной выключатель: пошаговая инструкция
Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.
Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.
Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.
Содержание статьи:
- Выключатели проходного действия
- Принцип работы одноклавишной модели
- Как выполнить реальный монтаж?
- Конструкции перекрёстного исполнения
- Схемные решения для практической эксплуатации
- Сенсорные модели выключателей
- Выводы и полезное видео по теме
Выключатели проходного действия
Удобство и практичность этого вида приборов очевидны.
Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.
К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.
Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ
Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.
Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.
Все тонкости выбора и виды проходных выключателей описаны .
Принцип работы одноклавишной модели
Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.
Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор
На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.
Подробная инструкция по монтажу одноклавишного выключателя представлена в .
Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:
- На первый (C) контакт подключается общая линия.
- На второй (P) и третий (P) контакты подводят перекидные сегменты.
- Устанавливают два прибора в ранее намеченных точках.
Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие — Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.
Работа схемы тестируется следующим образом:
- Смонтированный участок цепи обеспечивают напряжением.
- Переводят клавишу первого выключателя в режим «Вкл».
- Осветительная лампа загорается.
- Следуют к точке размещения второго прибора.
- Меняют текущее положение клавиши второго устройства.
- Осветительная лампа отключается.
Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.
Как выполнить реальный монтаж?
Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:
Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы
Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку.
Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).
Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.
Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий
Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).
Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя.
Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.
Конструкции перекрёстного исполнения
Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.
Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы
Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.
О тонкостях монтажа перекрестных выключателей читайте .
Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.
Схемные решения для практической эксплуатации
Наиболее часто применяемые схемы с подключением устройств проходного действия — это, как правило, схемы для одно-, двух-, приборов. Одноклавишный вариант рассматривался выше.
Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п — перемычки
Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.
- Необходимо схематично обрисовать монтаж системы.
- Выполнить работы по инсталляции РК и подрозетниц.
- Выполнить инсталляцию нужного числа световых групп.
- Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
- Подключить разведённые проводники согласно составленной схеме.
Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.
Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.
Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются и один — перекрёстным.
Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор
Своеобразная инструкция подключения в этом случае выглядит примерно так:
- Создаётся схема разводки и расключений.
- Производятся работы по монтажу коробки распределительной и подрозетниц.
- Укладываются кабели электрические трёхжильные в количестве 4 шт.
- Производится электромонтаж – подключение по схеме.
Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.
На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Сенсорные модели выключателей
Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.
Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции
Есть два вида переключателей сенсорного исполнения:
- Сенсорные прямого действия.
- Сенсорные с диммерами.
Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.
Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.
Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал
Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».
Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.
Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала
Простая организация системы управления с одним сенсорным прибором выполняется так:
- Фазная линия соединяется с клеммой «L».
- Линия «L1» образует одну зону освещения.
- Линия «L2» образует вторую зону освещения.
Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.
Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать.
По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:
- Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
- После звукового сигнала снять касание и перейти к следующему прибору.
- Касание сенсора второго прибора.
- Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
- Отмена синхронизации – касание сенсора в течение 10 сек.
Для сенсорных конструкций есть некоторые ограничения по монтажу.
К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.
Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о , их разновидностях и маркировке.
Выводы и полезное видео по теме
Теоретическая информация о том, как происходит установка в помещении проходного выключателя:
Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели.
Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.
Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.
Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.
