Электрический теплый пол под плитку, технология укладки, монтаж, видео

Теплый пол – самая эффективная технология отопления, основанная на принципе конвекции. Наиболее экономичный обогрев – водяные полы, но в городской квартире установить водяной отопительный контур практически нереально.

Альтернатива – монтаж электрического теплого пола под плитку. В процессе эксплуатации он обходится дороже водяного, но в сравнении с другими электрообогревателями эффективнее и дешевле.

Монтаж электрического пола гораздо проще, чем установка водяного контура. Пол можно включать/выключать по мере необходимости.

В городе теплый пол – дополнительный источник отопления: при экономном расходе и использовании автоматического терморегулятора затраты на эксплуатацию получаются в пределах разумного.

Содержание статьи

• 1 Разновидности электрических полов
• 2 Монтаж
• 3 Технология укладки кабеля
• 4 Особенности укладки пленки
• 5 Заключение

Разновидности электрических полов

Есть четыре основных вида электрических полов (подробно про их особенности можно прочитать в статье о выборе тёплых электрических полов).

В зависимости от технологии укладки под плиточное покрытие подойдут все:

• одножильный или двухжильный кабель;
• инфракрасная пленка;
• кабельные маты – сетка шириной 0,5 м с закрепленным змейкой кабелем;
• стержневые карбоновые (инфракрасные) маты.

Технологий укладки теплого пола под плитку две: со стяжкой и без нее. Самый дешевый пол – кабельный – укладывается только под стяжку, а ее монтаж осуществим не везде: перекрытие может не выдержать дополнительной нагрузки, и высота помещения уменьшится как минимум на 7 сантиметров.

Остальные виды полов можно класть сухим способом. Стоят они дороже, зато проще монтаж.

В качестве основной системы обогрева берут пол мощностью 140-180 ватт, в качестве дополнительной – до 140 (в этой статье можно более подробно узнать о мощности потребляемой электрическим теплым полом).

Монтаж

Технология укладки электрического теплого пола под плитку зависит от его вида. В любом случае перед началом монтажа нужно удалить старое напольное покрытие, вывести поверхность цементным раствором или выравнивающей смесью.

Если пол кладется на деревянное основание, поверхность необходимо отциклевать, чтобы она была ровной.

Далее следует подготовить место для монтажа терморегулятора: его размещают на небольшой высоте от пола, в нише или накладным способом. К термостату подводят подающий кабель (желательно от отдельного автомата). Если термостат устанавливается в штробе, то и кабель нужно подводить в штробе.

Общее правило: нельзя располагать пленку или маты под стационарно размещенной мебелью и крупногабаритным бытовым оборудованием (холодильниками и др.) во избежание перегрева. Исключение – саморегулирующий кабель, но он дорогой.

Для теплоизоляции можно использовать пенофол. Состоит из вспененного полиэтилена с самоклеящейся подложкой и фольги 14 мкм.

Теплопроводность этого материала около 0,048 Вт/мК. Укладывать просто: раскатать рулон клеевой стороной вниз, отражающей вверх. Поверх матов кладут сетку, к которой крепят кабель.

Вместо стандартных фольгированных можно стелить маты с отражающим лавсановым покрытием – у них отсутствует электропроводность. Еще один вариант – профильные маты из экструдированного пенополистирола.

Инфракрасную пленку режут строго по пунктирным линиям. Кабельные маты резать нельзя. При монтаже следует отступать от стен не меньше 10 сантиметров.

Перед укладкой стяжки или финишного покрытия любой пол необходимо оттестировать: включить электричество и замерить сопротивление тестером. Полученная величина должна соответствовать указанной в паспорте. Допустимое отклонение – 5-10 процентов. Замеряется также сопротивление изоляции: должно быть не меньше 10 МОм.

Заземляющий проводник фиксируют защитной клеммой.

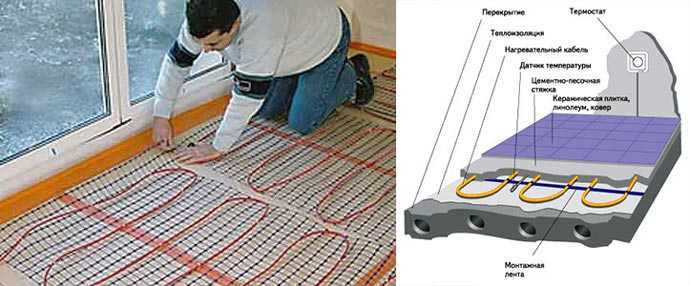

Технология укладки кабеля

1. Для расчета шага укладки нужно площадь помещения разделить на длину кабеля. Минимально допустимая цифра – 7 сантиметров, стандартная – 20-25.
2. Настелить гидроизоляцию. В этом качестве подойдет плотная полиэтиленовая пленка. Ее кладут с нахлестом на стены.
3. Уложить маты утеплителя — встык, отражающей поверхностью вверх.
4. Проклеить стыки полос металлизированным скотчем.
5. По периметру комнаты уложить демпферную ленту для компенсации теплового расширения стяжки, а на сами маты – металлическую армирующую сетку.
6. Оттестировать кабель на работоспособность.
7. Установить терморегулятор. Датчик помещают на пол между витками кабеля. Провод, который соединяет термостат с датчиком, убирают в гофру. При выводе гофры с кабелем на стену резкого излома в углу быть не должно.
8. При укладке змейкой кабель кладут на ленты утеплителя перпендикулярно им. Радиус изгиба от 3,5 см и больше.
9. Фиксация через 0,3-0,4 метра крепежными элементами монтажных лент либо пластмассовыми хомутами к сетке. Если есть термоусадочные муфты, их следует располагать только на прямых участках.
10. Поверх кабеля кладут стяжку около 3 см толщиной (высота над кабелем). Ингредиенты раствора для стяжки смешивают в пропорции 1/4/5/0,6 (цемент/песок/щебень/вода) и добавляют примерно 1% пластификатора.
11. Через пару дней (когда раствор затвердеет) можно класть плитку.
12. Через сутки после укладки надо затереть швы.

До момента полного схватывания стяжки (около месяца) включать теплый пол нельзя.

Укладка кабельных матов проще: их крепят к поверхности клейкой пленкой с изнаночной стороны. Маты кладут строго встык, без перехлестов. Монтаж стяжки необязателен, можно сразу наносить клей и класть плитку.

Особенности укладки пленки

1. Уложить пленку медной полосой вниз, зафиксировать стыки металлизированным скотчем.
2. Вставить клеммы в отверстия, проделанные по центру медных полос.
3. Подвести к клеммам провода от терморегулятора, избегая пересечений.
4. Места подсоединения проводников изолировать.
5. Плитку можно класть на лист гипсокартона или на ячеистую монтажную сетку.

Заключение

Особых сложностей в монтаже электрического теплого пола нет. Могут возникнуть некоторые проблемы с выбором (подробно о том, как выбрать теплый электрический пол) модели, но в этом вам обязаны посодействовать консультанты магазина.

А при укладке самое главное – соблюдать технику безопасности: все процедуры, связанные с подсоединением контактов, осуществлять только с обесточенной проводкой.

Видео о технологии укладки электрического теплого пола.

Как установить напольное отопление под плитку

Плиточный теплый пол легко установить с помощью нашей плоской ленточной системы. EkoBuild может поставить все необходимое оборудование для вашей установки либо в виде индивидуальной системы, либо в виде предварительно упакованного комплекта.

Наше решение для обогрева под плиткой имеет низкий профиль и не сильно увеличивает уровень пола. Технология аморфного металла имеет большую скорость передачи энергии по сравнению со стандартной медной проволокой, что означает, что она может более эффективно нагревать помещение до желаемой температуры.

Преимущества установки плиточного теплого пола

Установка такого типа системы по всему дому дает много преимуществ, и одно из них – это возврат части радиаторного пространства! Эта металлическая ленточная система отопления не требует никаких других источников тепла, чтобы согреть вас и вашу семью.

Система теплого пола EkoBuild не доставит вам неудобств:

• Вам не нужно копать полы
• Вам не нужно наносить нивелир или цементировать
• Вам не нужно беспокоиться о повышении высоты пола

Устанавливаемая непосредственно под плитку, эта система отопления является излучающим первичным источником тепла.

Установка обогрева под плитку

Система может быть установлена ​​поверх любого типа чернового пола, включая бетон, дерево, блоки и балки, а также утепленный настил.

Система может быть установлена ​​поверх любого типа основания пола, в том числе бетонного, деревянного, блочного и балочного, а также изолированного настила.

Этапы установки

• Насухо уложите утеплитель Easy-Heat (вырежьте острым ножом по форме)
• Убедившись, что все доски подходят, снимите доски, помня, куда они будут укладываться
• Смешайте клей для гибкой плитки и распределите по черновому полу (зубчатым шпателем 3 мм) и замените теплоизоляцию Easy, слегка надавив, чтобы убедиться, что она приклеивается
• Дайте эластичному плиточному клею застыть. в течение 2 часов
• Уложите ленточные нагревательные маты, используя двухстороннюю ленту на каждом конце нагревательных матов
• При необходимости используйте нашу клейкую ленту для закрепления краев
• Проложите холодные провода (фаза и нейтраль) к распределительной коробке чуть выше уровень плинтуса
• Проверьте сопротивление нагревательных элементов в соответствии с таблицей сопротивления в руководстве по установке
• Подсоедините холодные провода с помощью наших 5-рычажных быстроразъемных соединений
• С помощью зубчатого шпателя 10 мм нанесите ровный слой эластичного клея на нагревательные маты и положите плитку, шифер или камень
• См. раздел «Электрооборудование» для установки электрики, при установке во влажном помещении см. комплекты заземления
• Подождите 7 дней, пока клей для плитки полностью схватится, прежде чем использовать напольное отопление

Важно

Термоблокировка

При использовании любого напольного отопления важно обеспечить беспрепятственный отвод тепла и не накапливать его под напольным покрытием.

такие предметы, как толстые коврики, кресла-мешки, матрасы и другие предметы с высокой термостойкостью, не следует класть на пол с подогревом.

Как установить пол с подогревом (под кафельным отоплением)

Итак, вы вложили средства в пол с подогревом или подогрев плитки, чтобы дать ему официальное название, и вы хотите знать, как его установить. Гуру плитки, наш постоянный эксперт по укладке плитки, создал это руководство ниже!

Как установить теплый пол

Поставляемые нами нагревательные маты Thermonet и Comfort Zone очень просты в установке. Они поставляются на самоклеящейся сетке, которая прилипает к большинству поверхностей. Нанесите на карту свою комнату и измерьте площадь, которую нужно отапливать. Положите коврик, начиная примерно с того места, где будет установлен термостат, раскатайте его в один конец комнаты, обрежьте сетку (не кабель), чтобы вернуться, и продолжайте движение, пока не будет покрыта необходимая площадь обогрева.

Возьмите зонд от термостата и направьте его на поверхность пола на равном расстоянии между нагревательными кабелями, используя прилагаемый кабелепровод. Кабели могут быть уложены непосредственно плиткой или могут быть заключены в самовыравнивающуюся смесь. Для завершения мы рекомендуем нанять квалифицированного электрика, чтобы подключить его к вашему электроснабжению.

СВЯЗАННЫЕ: ЭЛЕКТРИЧЕСКИЙ ПРОТИВ ВЛАЖНОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Вот некоторые часто задаваемые вопросы о напольном отоплении:

Как подключить напольное отопление

Несмотря на то, что нагревательный мат может быть установлен кем угодно, термостат должен быть подключен и электрически проверен квалифицированным электриком. Вы можете найти уважаемого электрика на сайте checkatrade.com.

Какой утеплитель для теплого пола?

Два типа изоляции, которые мы поставляем, — это эконоборд без покрытия, который предназначен для использования на бетонных, песчано-цементных или ангидридных стяжках, где пол является прочным и устойчивым. Кроме того, есть плиты Marmox с цементным покрытием, которые необходимы для более гибких поверхностей, таких как древесина. Они более жесткие, поэтому обеспечивают дополнительную устойчивость к вертикальному отклонению, а также свойства разъединения в случае любого бокового смещения.

Теплые полы без изоляционных плит

Наши маты для теплых полов можно укладывать на любую поверхность пола без изоляции. Однако это будет менее эффективно и стоит более чем в два раза дороже. При утеплении тепло направляется прямо на плитку и нагревается примерно за 20-30 минут. Без плит нижняя подложка должна была бы полностью нагреться, прежде чем на поверхности плитки будет достигнута оптимальная температура. Это может занять примерно 3-4 часа.

Какая стяжка для теплого пола? №

Хотя плитку можно укладывать непосредственно на нагревательный кабель, для обеспечения равномерного распределения тепла поверх кабеля можно уложить тонкий слой эластичной выравнивающей массы, например, «Palace Fast Flex».
