Ендова это — нижняя и верхняя планка кровли, какое у нее устройство, фото и видео примеры

Содержание статьи:

1. Что такое ендова кровли
2. Монтаж ендовы: особенности

Проведение монтажных кровельных работ – это довольно непростое мероприятие. Многое зависит от проведения грамотного расчета и составления проектов. Немаловажным является и выбор материалов, которые будут использоваться для крыши. Ну и конечно же успешность связана с профессиональным проведением работ над отдельными конструктивными частями кровли.

Наша статья посвящена такому кровельному элементу, как ендова кровли. Мы также расскажем о ее роли для функционирования крыши.

Что такое ендова кровли

Ендова – это один из основных элементов кровельного пространства. Другими словами, ендова представляет собой кровельный элемент в виде внутреннего угла. Он располагается на стыке кровельных скатов.

Основная функция ендовы – быстрое устранение атмосферных осадков с пространства крыши.

Своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли. Таким образом, самое чувствительное место к влаге – это как раз ендова.

В этих условиях особенно важно тщательно провести монтаж и надежную герметизацию. Ведь именно по ендове будет происходить отвод влаги из кровли.

Совет: Наилучшим материалом для обустройства ендовы является оцинкованная сталь. Благодаря своим свойствам, он значительно продлит срок службы не только ендовы, но и всей кровельной системы.

Чаще всего ендовы изготавливают в виде планок из металлических листов.

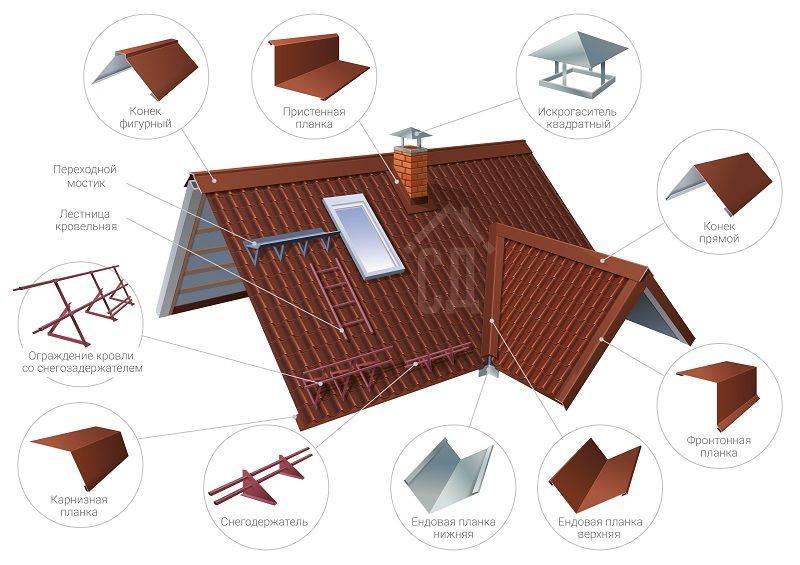

В зависимости от конструктивных особенностей можно выделить:

• планку нижней ендовы;
• планку верхней ендовы.

Ендова нижняя устанавливается на стыках отрицательных углов. Цель данного элемента – защита от влаги пространства под кровлей.

Такая планка должна быть установлена еще до укладки кровельного материала (профнастила или металлочерепицы).

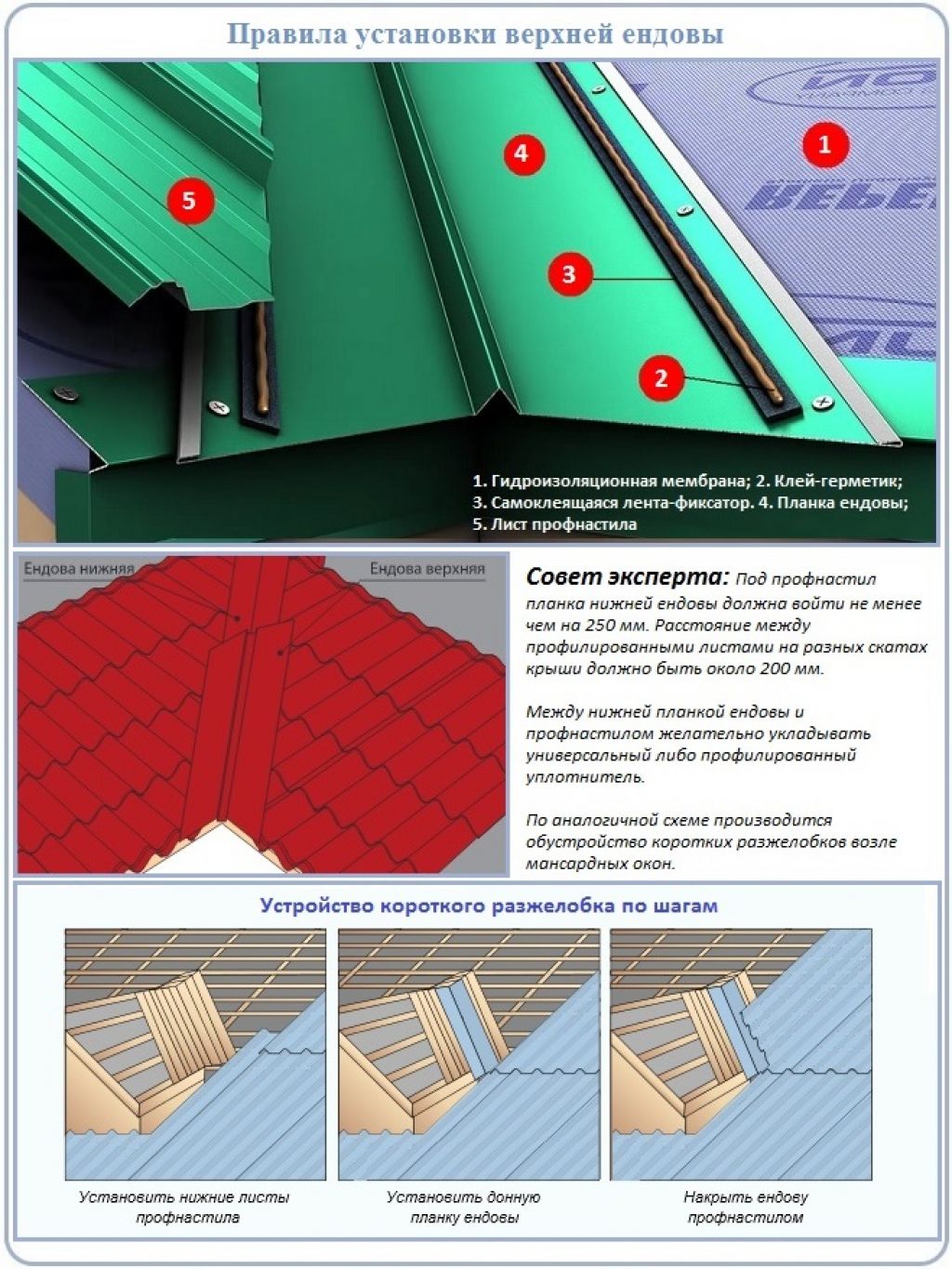

Ендова верхняя предназначена для выполнения декоративных функций. Благодаря такой планке, стыки двух скатов приобретают вполне законченный вид. Другими словами, ендова формирует окончательный внешний облик вашей кровли.

В отличие от нижней, планку верхней ендовы следует крепить уже после того, как будет уложен профнастил или металлочерепица.

Совет: Место крепления ендовы нужно выбирать особенно тщательно. Это исключит порчу средней части нижней ендовы. Для крепления лучше всего подойдут саморезы для кровли. Во избежание возможных протечек в местах монтажных стыков, рекомендуется зафиксировать слои подкладки.

Ендовы и их типы:

• Закрытая.
• Открытая.
• С переплетениями.

Конструктивное различие – в том, как соприкасаются, соединяются и переплетаются кровельные панели скатов.

Монтаж ендовы: особенности

Первым делом нужно установить обрешетку. При этом важно помнить, что она должна обладать сплошным строением в местах стыков обоих кровельных скатов. Очень важно иметь обрешетку со строением по ее обеим сторонам.

По деревянному желобу прокладывается слой гидроизоляции. Напомним, что он защищает от влаги пространство под кровлей.

При наличии горизонтальных стыков на ендове кровли, производится нахлест более 100 мм. Если же кровля имеет плоский угол ската, то специалисты советуют установить дополнительный гидроизоляционный слой.

Не рекомендуется пренебрегать обустройством дополнительного слоя гидроизоляции. В противном случае ендова может очень скоро выйти из строя. При этом понадобится затрата средств не только на ее ремонт, но и на реставрацию всей кровельной системы. Читайте также: «Правильное устройство ендовы – виды элементов и конструкций, правила монтажа».

Важно: При использовании металлочерепицы в качестве кровельного материала, применяйте специальный уплотнитель. Он имеет свойство самостоятельно расширяться.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Помните, что любая кровля со сложным конструктивным решением требует обустройства ендовы. Поэтому очень важно соблюдать все правила по монтажу этого элемента.

По стандарту, при оборудовании крыш с крутым скатом, целесообразно применять одновременно закрытую и переплетенную ендовы. При этом выбор полностью зависит от кровельного покрытия вашей конструкции дома. Читайте также: «Устройство и монтаж ендовы на металлочерепицу – пошаговая инструкция».

Не стоит забывать о том, что особенность закрытой и переплетенной ендовы заключается в обустройстве слоя гидроизоляции. Ну а это довольно затратное мероприятие, так как хороший материал стоит приличных денег.

Планка ендовы открытой не требует установки дополнительного слоя гидроизоляции. Можете приглядеться к самой конструкции открытой ендовы. Элемент не скапливает в себе осадки. Напротив, они быстро испаряются.

Совет: Открытая ендова предполагает установку системы гидроизоляции по обычной технологии. Как правило, ее применяют при работах со скатными крышами.

Советы от специалистов – первым делом на крышу должен быть уложен первый ряд кровельного материала до нижнего конца ендовы. По завершении этой работы, можно приступать к фиксации слоя гидроизоляции.

Сегодня можно встретить много строительных сайтов. Там можно не только получить советы от специалистов, но и наглядно увидеть все работы. Часто на сайтах присутствует фото– и видео контент кровельных работ.

Монтаж ендовы на кровле из ондулина, инструкция на видео:

Как правило, многие приходят к выводу о том, что доверять обустройство ендовы следует профессионалам своего дела.

Поэтому для выполнения монтажных работ на кровле рекомендуется пригласить опытных людей. Это исключит любой риск, в частности финансовый.

Таким образом, мы узнали, что такое ендова кровли. При следовании всем пунктам инструкции, можно вполне самостоятельно обустроить наиболее сложные элементы конструкции.

что это такое, устройство, фото

Всё чаще застройщики выбирают для домов необычные крыши, например, шатровую или вальмовую. Для обустройства таких конструкций обязательно использование дополнительных элементов. Одним из них является ендова, которая призвана предотвратить попадание влаги и мусора в подкровельное пространство.

Содержание

• Что такое ендова
  • Типы ендов
  • Какой материал выбрать
  • Видео: внутреннее устройство ендовы
• Монтаж ендовы своими руками
  • Видео: монтаж нижней ендовы с выходом на скат
  • Советы специалистов

Что такое ендова

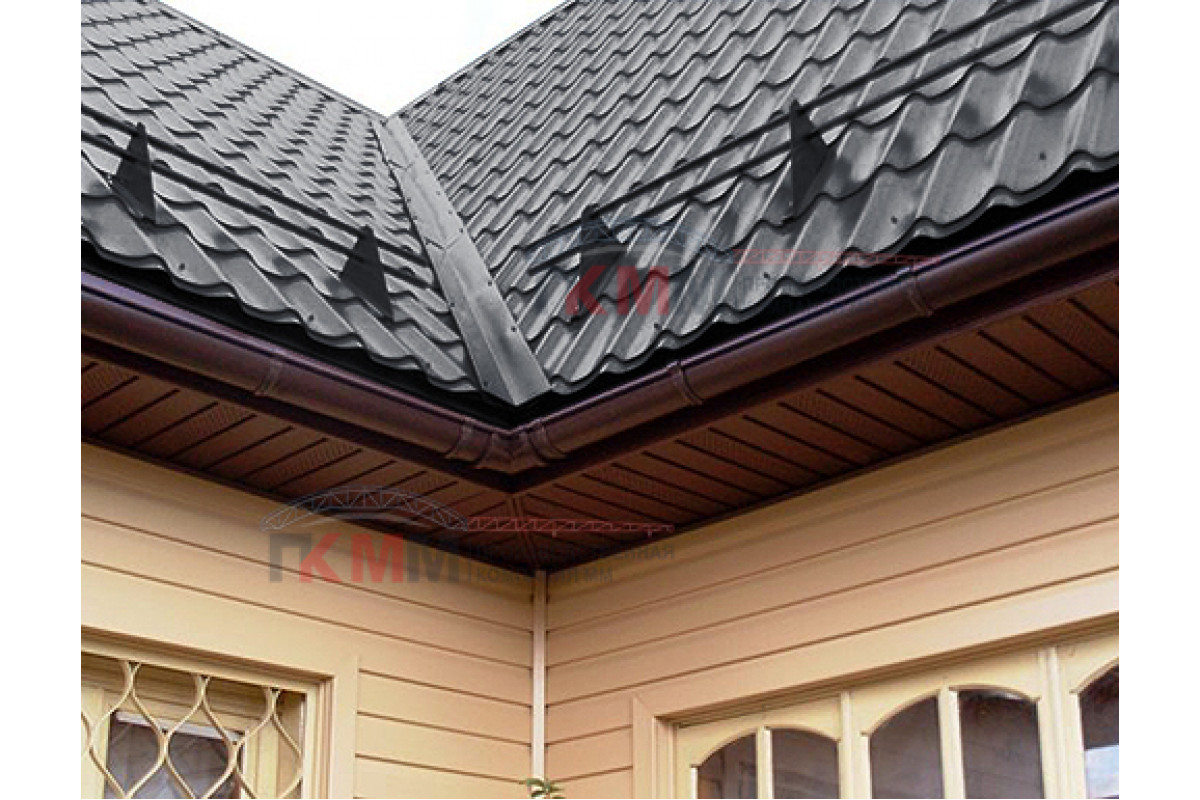

Ендова представляет собой доборный элемент крыши, который располагается между двумя плоскостями скатов в месте их излома. Устанавливается там, где части крыши образуют отрицательный угол. По сути, это жёлоб, который помогает лишней воде стекать с крыши, чем предупреждает её попадание под кровельный материал.

Ендова выполняет защитную и декоративную функции

Располагать ендовы нужно на всех проблемных участках крыши. Чем большее количество изломов имеет кровля, тем больше этих элементов нужно будет использовать.

Типы ендов

Различают два типа ендов:

Именно нижняя ендова и выполняет все основные защитные функции, обеспечивая герметичность стыкам. Верхняя же служит исключительно для декоративного оформления.

Есть и другая классификация этого доборного элемента:

• открытая — может использоваться на крышах с небольшим углом наклона, стыки скатов имеют зазор, под которым и находится непосредственно ендова, требует обязательного обустройства гидроизоляции;
• закрытая — монтируется на кровлях с острым углом соприкосновения плоскостей скатов, при этом стыки плотно соединяются между собой;
• переплетённая — сходна с закрытой ендовой, имеет несколько переплетённых листов кровельного материала сверху.

Выбор типа ендовы зависит от конструкции крыши, угла наклона скатов и используемого кровельного материала.

Каждый из типов ендов имеет свои преимущества и недостатки. Например:

• открытая способна обеспечить быстрый сток любого количества воды и растаявшего снега, не требует больших временных затрат и множества инструментов для монтажа, но не всегда внешне привлекательна;
• закрытая, в том числе переплетённая, ендова имеет презентабельный внешний вид, но монтируется длительное время.

Какой материал выбрать

Особого разнообразия материалов для изготовления ендовы нет. Независимо от покрытия кровли этот элемент может быть выполнен из:

• оцинкованной стали;
• металлического листа с полимерным покрытием.

Чаще всего предпочтение отдают именно второму материалу ввиду более высоких прочностных характеристик и длительного срока эксплуатации.

Ендова — желобок, располагающийся между двумя скатами, который облегчает отвод лишней воды с крыши

Есть определённые правила выбора ендовы для крыши:

• для обустройства наиболее слабых мест рекомендуется выбирать элементы с достаточным уровнем оцинковки, что позволит обеспечить высокую степень герметичности стыка длительное время;
• листы для ендовы должны быть более прочными, чем кровельное покрытие;
• при укладке металлочерепицы или профлиста с покрытием из полиэстера рекомендуется выбирать ендову с полиуретановым защитным слоем.

Видео: внутреннее устройство ендовы

Монтаж ендовы своими руками

Установку ендовы нужно осуществлять в следующем порядке:

1. Провести подготовительные работы. На этом этапе необходимо обустроить сплошной деревянный настил на стыке двух скатов, наличие зазоров не принципиально. Для этой цели можно использовать обрезную доску, которую обязательно нужно покрыть антисептическими средствами. Её ширина должна быть более 30 см, а толщина соответствовать аналогичному параметру контробрешётки. По двум сторонам от линии стыка между кровельным материалом и внутренней ендовой рекомендуется дополнительно уложить уплотнитель, чтобы предотвратить попадание воды под кровлю. Гидроизолирующими свойствами обладает и ендовый ковёр, который выполняется из полиэфирного полотна, пропитанного битумами, с посыпкой с обеих сторон. Этот материал можно крепить оцинкованными гвоздями с широкой шляпкой.
2. Отогнуть боковые части внутренней ендовы, угол сгиба должен быть равным 90°. Спрофилировать кромки по бруску.

   Желобок ендовы нужно зафиксировать на сплошной деревянный настил

3. Согнуть внутреннюю ендову по центральной оси. Угол сгиба внутренней ендовы должен быть больше угла внешней.
4. Уложить желобки внутренней ендовы. Начинать работу нужно сверху. При необходимости деталь можно обрезать или нарастить. В первом случае надо отступить на 3–4 см от водосточного желобка, во втором — необходимо обеспечить нахлёст в 10–15 см. Ни в коем случае нельзя забывать про напуск свеса от края. Он должен быть около 8–10 см.

   Нижняя ендова укладывается на сплошной деревянный настил

5. Бортики ендовы в местах свеса нужно загнуть внутрь.
6. Закрепить желобок. Делать это можно с помощью гвоздей 2,8х25 мм. От кромки отступить около 2 см. Прибивать желобок необходимо непосредственно к настилу. Расстояние между креплениями должно быть равным 30 см.
7. Дополнительно приклеить защитные полосы из самоклеящегося материала, который пропитан гидроизоляционными составами, на стыки внутренней ендовы с настилом. Они способны обеспечить защиту подкровельного пространства от влаги и мусора.

   Гидроизоляция ендовы нужна при обустройстве крыш с малым углом наклона

8. Теперь можно монтировать обрешётку и кровельный материал.
9. Поверх кровли устанавливается внешняя ендова. Фиксируется она специальными кровельными гвоздями или саморезами. При необходимости наращивания детали части нужно укладывать с нахлёстом 10–15 см.

Видео: монтаж нижней ендовы с выходом на скат

Советы специалистов

Есть некоторые нюансы монтажа ендовы, которые обязательно нужно учитывать:

• выполнять усиленную гидроизоляцию ендовы стоит лишь в том случае, если в данном месте скапливается большое количество воды, например, на крышах с плоскими углами скатов;
• полотна кровельного материала, которые укладываются в направлении со ската, нужно располагать с одинаковым нахлёстом, при этом крепление должно быть максимально надёжным;
• нахлёсты в ендове при наращивании рекомендуется дополнительно заклеить специальной гидроизоляционной лентой;
• обрешётка в месте ендов должна быть сплошной.

Ендова выступает одним из самых важных доборных элементов, поскольку обеспечивает защиту наиболее слабых мест крыши. Правильный монтаж детали позволит повысить уровень герметичности стыков скатов и длительность срока эксплуатации кровли.
