Как сделать так, чтобы в доме было свежо, тепло и сухо, без сквозняков и пыли?

В частных домах повсеместное распространение получила система естественной вентиляции, в которой перемещение воздуха обусловлено разностью температур воздуха в помещении и на улице. Популярность естественной вентиляции объясняется простотой конструкции системы и её дешевизной.

РЕКЛАМА

Как правило, простое и дешевое – не самое эффективное и выгодное. В странах, где люди больше заботятся о своем здоровье и считают затраты на содержание жилья, в частных домах получили большое распространение различные системы принудительной вентиляции.

В частных домах применяют следующие системы принудительной вентиляции:

• Принудительную вытяжную вентиляцию, когда удаление воздуха из помещений дома производится принудительно, а приток воздуха с улицы происходит естественным путем, через приточные клапаны.
• Принудительную приточно-вытяжную вентиляцию, в которой и приток и удаление воздуха в помещения дома выполняется принудительно.

Принудительная вентиляция может быть местной (распределенной) или централизованной. В местной системе принудительной вентиляции электрические вентиляторы устанавливают в каждом помещении дома, где это необходимо. В централизованной системе принудительной вентиляции вентиляторы находятся в одном блоке вентиляции, который трубами соединяют с помещениями дома.

Система естественной вентиляции в частном доме — особенности и недостатки

Система естественной вентиляции в частном доме представляет собой вертикальные каналы, которые начинаются в вентилируемом помещении и заканчиваются выше конька крыши.

Движение воздуха вверх по каналам происходит под действием сил (тяги), вызванных разностью температур воздуха на входе и выходе канала. Теплый воздух в помещении легче холодного на улице.

На тягу в канале вентиляции оказывает влияние также и ветер, который может как усиливать, так и уменьшать тягу. Сила тяги зависит и от других факторов: высоты и сечения вентканала, наличия поворотов и сужений, теплоизоляции канала и др.

Схема вентиляции помещений в многоэтажном частном доме

Схема естественной вентиляции в многоэтажном частном доме. На входе на верхний этаж с лестницы установлена дверь. Если на верхнем этаже дома нет входных дверей на этаж, то канал естественной вентиляции устраивают из каждого помещения этажа.

По строительным правилам канал естественной вентиляции должен обеспечивать нормативный воздухообмен при температуре наружного воздуха +5 ^оС и ниже, без учета воздействия ветра (СП 60.13330.2016. п.7.1.10).

Летом, при температуре воздуха на улице выше указанной, воздухообмен ухудшается. Циркуляция воздуха через каналы естественной вентиляции практически полностью прекращается при температуре наружного воздуха выше +15 ^оС.

Зимой, чем холоднее на улице, тем сильнее тяга и выше потери тепла с уходящим на улицу воздухом. Потери тепла зимой через систему естественной вентиляции по некоторым оценкам могут достигать 40% от всех теплопотерь дома.

В домах каналы естественной вентиляции обычно выходят из помещений кухни, санузлов, котельной и гардеробных. Дополнительные каналы устраивают для вентиляции подвала или пространства под полом, для устройства защиты помещений от радиоактивного почвенного газа радона.



На верхних этажах частного дома также часто требуется устраивать дополнительные каналы естественной вентиляции из жилых комнат, чтобы обеспечить требуемый нормами воздухообмен.

В помещениях мансарды естественная вентиляция, как правило, не может обеспечить требуемый воздухообмен из-за недостатка тяги в вентканалах малой высоты.

Нормы естественной вентиляции

Российские строительные правила СП 55.13330.2011 «Дома жилые одноквартирные», пункт 8. 4. требуют:

Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета

не менее однократного обмена объема воздуха в течение часа в помещениях с постоянным пребыванием людей.

Из кухни в режиме обслуживания должно удаляться не менее 60 м³ воздуха в час, из ванны, уборной – 25 м³ воздуха в час.

Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

Помещение с постоянным пребыванием людей — это помещение, в котором предусмотрено пребывание людей не менее 2 часов непрерывно или 6 часов суммарно в течении суток

Для сравнения приведу требования к производительности вентиляции в многоквартирном доме, как минимум:

Таблица из СП 54.13330.2016 «Здания жилые многоквартирные»

Указанная в нормах величина воздухообмена должна обеспечиваться для расчетных условий: температура наружного воздуха +5 ^оС, и температуры внутреннего воздуха помещения в холодный период года, (для жилых помещений +22

^оС ) .

Поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Для квартир и помещений, в которых при температуре наружного воздуха +5 °С удаление нормируемого расхода воздуха не обеспечивается, следует предусматривать механическую вытяжную вентиляцию.

Механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (смешанную вентиляцию) следует также предусматривать в периоды года, когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией.

Например, при температуре наружного воздуха выше +5 ^оС, производительность каналов естественной вентиляции снижается. В этом случае допускается в помещениях с окнами увеличивать воздухообмен путем открытия окон, форточек и фрамуг. В помещениях без окон следует предусматривать механическую принудительную вытяжную вентиляцию.

Нормы вентиляции для помещений с газовыми котлами и колонками

Теплогенератор (газоиспользующее оборудование, котел): Устройство, предназначенное для выработки тепловой энергии за счет сжигания газа.

Теплогенераторная: Отдельное нежилое помещение для размещения источника тепловой энергии (теплогенератора) и дополнительного вспомогательного оборудования к нему.

Вентиляция помещений (теплогенераторная, котельная), предназначенных для установки газоиспользующего оборудования, должна быть естественной. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом (п. 5.9 СП 402.1325800.2018)

При установке котла или колонки в кухне-столовой, вытяжка предусматривается из расчета однократного воздухообмена в час и дополнительного объема воздуха 100 м³/ч на работу газовой плиты (СП 60.13330) (п. 5.9 СП 402.1325800.2018).

Система естественной вентиляции в частном доме работает следующим образом

В старых домах, квартирах свежий воздух с улицы проникает в жилые комнаты через неплотности в деревянных окнах, затем через переточные отверстия в дверях (обычно щель между краем двери и полом) доходит до кухни и санузлов и выходит в канал естественной вентиляции.



Основное назначение такой вентиляции – это удаление продуктов горения газа, влаги и запахов из кухни и санузлов. Жилые комнаты в такой системе вентилируются недостаточно. В комнатах для проветривания приходится открывать форточки.

В случае применения в доме современных герметичных конструкций окон, для притока свежего воздуха необходимо устанавливать в наружных стенах комнат или в окнах специальные приточные клапаны.

Приточный клапан в окне.

Приточный клапан в стене.

Часто приточные клапаны не делают даже в новых домах. Для притока воздуха приходится постоянно держать приоткрытыми створки окон, в лучшем случае, устанавливая для этого на окна фурнитуру «микропроветривания». (Сначала выбираем и платим деньги за герметичные окна с несколькими уровнями уплотнений для защиты от холода, шума и пыли, а затем держим их постоянно приоткрытыми !? 😕 )

Также часто можно видеть, как в помещениях дома устанавливают герметичные двери, без щели у пола или другого отверстия для прохода воздуха.  Установка герметичных дверей перекрывает естественную циркуляцию воздуха между помещениями дома.

Многие даже не подозревают о необходимости обеспечить постоянный приток свежего воздуха в комнаты и циркуляцию воздуха между помещениями. Установив пластиковые окна и герметичные двери, так и живут в духоте, с конденсатом и плесенью. А в воздухе помещений повышенная концентрация смертельно опасных газов — радиоактивного радона и коварного формальдегида.

Недостатки естественной вентиляции

Все эти открытые форточки, приоткрытые створки, щели в окнах, отверстия-клапаны в наружных стенах и окнах, являются причиной сквозняков,  служат источником уличной пыли, аллергенной пыльцы растений, насекомых и уличного шума.

Главный недостаток естественной вентиляции в наших домах — отсутствие контроля и регулирования количества подаваемого и удаляемого из помещений воздуха.

В результате, нередко в доме душно, повышенная влажность воздуха, выпадает конденсат на окнах и в других местах, появляется грибок и плесень. Обычно, это говорит о том, что вентиляция не справляется со своей задачей — удалять, выделяемые в воздух помещения, загрязнения и избыточную влагу. Количество уходящего через вентиляцию воздуха явно недостаточно.

В других домах зимой чаще наоборот, воздух очень сухой с относительной влажностью менее 30% (комфортная влажность 40-60%). Это свидетельствует о том, что через вентиляцию уходит слишком много воздуха. Поступающий в дом морозный сухой воздух  не успевает насытиться влагой и сразу уходит в вентканал. А с воздухом уходит и тепло. Получаем дискомфорт микроклимата помещений и потери тепла.

В летнее время тяга в канале естественной вентиляции уменьшается, вплоть до полного прекращения движения воздуха в канале. Комнаты в этом случае проветривают, открывая окна. Другие помещения без окон, например, ванную, туалет, гардеробную таким способом проветривать не получится. В таких помещениях, которые летом остаются без вентиляции, легко и быстро скапливается влажный воздух, а затем появляется, запах, грибок и плесень.

Как улучшить работу естественной вентиляции

Работу естественной вентиляции можно сделать более экономной, если на входе в вентканал установить автоматический клапан, управляемый датчиком влажности. Степень открывания клапана будет зависеть от влажности воздуха в помещении — чем выше влажность, тем больше открыт клапан.

В комнатах устанавливают приточные клапаны, управляемые датчиком температуры наружного воздуха. С понижением температуры плотность воздуха увеличивается и клапан необходимо прикрывать, чтобы исключить поступление в помещение избыточного количества холодного воздуха.

Автоматизация работы клапанов позволит сократить потери тепла с уходящим через вентиляцию воздухом на 20-30%, а общие теплопотери дома на 7-10%.

Следует понимать, что такая местная автоматизация работы каждого отдельного клапана не сможет устранить в полной мере недостатки естественной системы вентиляции в доме. Установка автоматических клапанов лишь немного улучшит работу вентиляции, особенно в зимнее время.

Можно, как минимум, установить на приточных и вытяжных каналах регулируемые решетки и клапаны, и регулировать их вручную, хотя бы два раза в год. На зимний период прикрывают, а с наступлением тепла вытяжные решетки и приточные клапаны открывают полностью.

Строительные правила допускают кратность воздухообмена в нерабочем режиме помещений снижать до 0,2 объема помещения в час, т.е. в пять раз. В доме всегда найдутся редко используемые помещения. Особенно, на верхних этажах дома.

Зимой обязательно закрывайте клапаны вентиляции в редко используемых помещениях.

Проветриватель в наружной стене обеспечивает принудительный приток воздуха в помещение. Мощность вентилятора всего 3 -7 Вт.

По сравнению с приточным клапаном проветриватель имеет следующие преимущества:

• Объем поступающего с улицы воздуха ограничивается лишь мощностью вентилятора.
• Создают в помещении избыточное давление, благодаря чему в домах и квартирах с плохо функционирующим каналом вытяжной вентиляции увеличивается воздухообмен, а также исключается подсос загрязненного воздуха из соседних помещений и подвала.
• Снижают зависимость работы естественной вентиляции от климатических факторов.
• Достижима глубокая очистка воздуха от пыли, аллергенов и запахов в результате применения более эффективных фильтров с высоким аэродинамическим сопротивлением.
• Обеспечивают лучшую защиту дома от уличного шума.

Проветриватели, оснащенные электронной системой климат-контроля, подогревом воздуха, особыми фильтрами часто называют бризерами.

В продаже имеются недорогие электронные приборы для домашнего использования, которые измеряют влажность воздуха. Повесьте такой прибор на стену и регулируйте пропускную способность каналов вентиляции, ориентируясь на показания прибора. Поддерживайте оптимальную влажность воздуха в жилых помещениях 40-60%.

Термогигрометр бытовой, измеряет температуру и влажность воздуха в доме

Проверьте наличие и размеры вентиляционных отверстий для перемещения воздуха между помещениями в доме. Площадь переточного отверстия для выхода воздуха из жилой комнаты должна быть не менее 200см². Обычно оставляют щель между краем двери и полом в комнате высотой 2-3см.

Переточное отверстие для входа воздуха на кухню, ванную или в другое помещение, оснащенное вентиляционным вытяжным каналом, должно быть площадью не менее 800 см². Здесь лучше установить вентиляционную решетку в нижней части двери или внутренней стены помещения.

Перемещаясь из комнаты к помещению с вентканалом, воздух должен проходить не более чем через два переточных отверстия (две двери).

Вентиляционные каналы, которые проходят через неотапливаемое помещение (чердак) должны быть утеплены. Быстрое охлаждение воздуха в канале уменьшает тягу и приводит к выпадению конденсата из удаляемого воздуха. Трасса канала естественной вентиляции не должна иметь горизонтальных участков, которые также снижают тягу.

Вентилятор в канале естественной вентиляции

Для улучшения работы естественной вентиляции устанавливают кухонные вытяжки, а также электрические вентиляторы на входе вентканалов. Такие вентиляторы пригодны лишь для кратковременной и интенсивной вентиляции помещений в период значительных выделений влаги и загрязнений. Вентиляторы сильно шумят, их производительность, а значит и электропотребление,  превышает величины, необходимые  для постоянного проветривания.

Следует заметить, что установка вентилятора в существующий канал естественной вентиляции уменьшает просвет канала. Авторотация лопастей (вращение под напором набегающего воздуха лопастей не работающего вентилятора) еще больше увеличивает аэродинамическое сопротивление канала. В результате, установка вентилятора заметно уменьшает силу естественной тяги в канале.



Аналогичная ситуация — когда кухонную вытяжку над плитой присоединяют к единственному на кухне каналу естественной вентиляции.

Фильтры, клапаны и вентилятор в кухонной вытяжке практически перекрывают естественную тягу в канале вентиляции. Кухня с выключенной вытяжкой остается без вентиляции, что ухудшает воздухообмен во всем доме.

Чтобы исправить ситуацию, в воздуховод между каналом естественной вентиляции и кухонной вытяжкой рекомендуется помещать тройник с обратным клапаном на боковом отводе. При не работающей вытяжке обратный клапан открывается, обеспечивая свободный проход воздуха из помещения кухни в канал вентиляции.

Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки створка клапана поворачивается и перекрывает проход воздуха через вентрешетку.

При включении кухонной вытяжки на улицу выбрасывается большое количество теплого воздуха с единственной целью — удалить запахи и другие загрязнения, которые образуются над кухонной плитой.

Товары для дома

⇆

Для исключения потерь тепла рекомендуется устанавливать над кухонной плитой зонт, оснащенный вентилятором, фильтрами и поглотителями запахов для глубокой очистки воздуха. После фильтрации, очищенный от запахов и загрязнений воздух направляется обратно в помещение. Такой зонт часто называют фильтрующей вытяжкой с рециркуляцией. Следует учитывать, что экономия от снижения расходов на отопление несколько нивелируется, из-за необходимости периодической замены фильтров в вытяжке.

В продаже имеются вентиляторы, управляемые датчиком влажности. Вентилятор включается при достижении определенного порога влажности в помещении и отключается при её снижении. Все указанные выше особенности работы вентиляторов в системе естественной вентиляции сохраняются и при работе с датчиком влажности.

Работа вентилятора в любом случае приводит лишь к увеличению тяги в вентканале и к снижению влажности в помещении. Но он не способен ограничивать естественную тягу, препятствуя излишней сухости воздуха и потерям тепла зимой.

Кроме того, в системе естественной вентиляции согласованно работают несколько элементов, расположенных в разных частях дома — приточные клапаны, вытяжные каналы, переточные решетки между помещениями.

Включение вентилятора в одном из каналов часто приводит к нарушению режима работы других элементов системы.  Например, приточные клапаны в доме часто не могут пропустить необходимое для работы вентилятора резко возросшее количество воздуха. В результате, при включении вытяжки на кухне, опрокидывается тяга в вытяжном канале в ванной комнате — воздух с улицы начинает поступать в дом через вытяжной канал в ванной.

Естественная вентиляция в частном доме — это система:

• простая и дешевая в монтаже;
• не имеет каких-либо механизмов, требующих электропривода;
• надежная, не ломается;
• очень дешевая в эксплуатации — расходы связаны только с необходимостью выполнения периодических осмотров и чисток вентиляционных каналов;
• не шумит;
• эффективность ее работы сильно зависит от атмосферных условий – большую часть времени вентиляция работает не в оптимальном режиме;
• имеет ограниченную возможность регулировки ее производительности, только в сторону снижения воздухообмена;
• зимой работа системы естественной вентиляции приводит к значительным теплопотерям;
• летом система вентиляции не работает, вентиляция помещений возможна только через открытые окна, форточки;
• отсутствует возможность подготовки воздуха, подаваемого в помещение — фильтрации, подогрева или охлаждения, изменения влажности;
• не обеспечивает необходимого комфорта (воздухообмена) – что является причиной духоты, сырости (грибков, плесени) и сквозняков, а также служит источником уличной пыли (пыльцы растений) и насекомых, снижает звукоизоляцию помещений.

Вентиляция верхних этажей многоэтажного частного дома

В многоэтажном доме, как в большом канале вентиляции, существует естественная тяга, под действием которой воздух с первого этажа устремляется вверх по просвету лестниц, на верхние этажи.

Если не предпринимать никаких мер, то на верхних этажах дома будем всегда иметь духоту и повышенную влажность, а в доме перепад температур между этажами.

Существует два варианта устройства естественной вентиляции верхних этажей дома.

Читайте: Вентиляция мансарды и верхних этажей частного дома

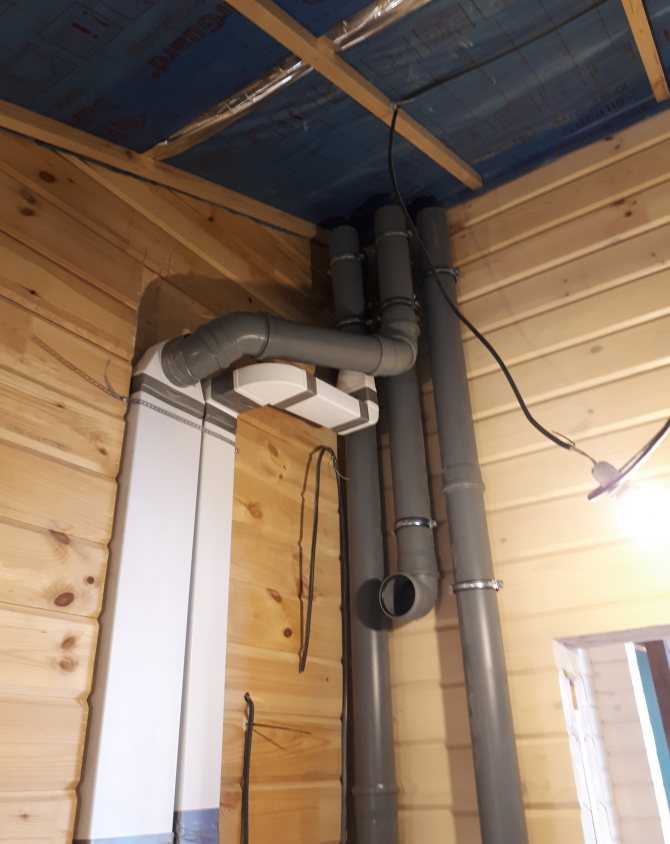

Вентиляция в деревянном доме

Интересно, что традиционные для России дома со стенами из бревна или бруса не имеют специальных устройств для вентиляции. Вентиляция помещений в таких домах происходит за счет не контролируемой воздухопроницаемости стен («дышащие стены»), перекрытий и окон, а также в результате перемещения воздуха через дымоход при топке печи.

В конструкциях современного деревянного дома все чаще применяют различные способы герметизации — машинное профилирование сопрягаемых поверхностей бревен и брусьев, герметики для межвенцовых швов, паронепроницаемые и ветрозащитные пленки в перекрытиях, герметичные окна. Стены дома обшивают и утепляют, обрабатывают различными ядовитыми составами.

В комнатах дома, как правило, нет печей.

Система вентиляции в таких современных деревянных домах просто необходима.

Вентиляция гардеробных и кладовок

В гардеробной комнате, кладовке обязательно должна быть сделана вентиляция. Без вентиляции в помещениях появится запах, повысится влажность и даже может появиться на стенах конденсат, грибок и плесень.

Схема естественной вентиляции этих помещений должна исключать поступление воздуха из гардеробной комнаты или кладовки в жилые комнаты.

Если двери этих помещений выходят в коридор, холл или кухню, то помещения вентилируются так же, как вентилируются жилые комнаты в доме. Для притока свежего воздуха с улицы, в окне (если оно есть) или в стене размещают приточный клапан. В двери гардеробной, кладовки оставляют щель внизу, между дверью и полом, или делают другое отверстие для прохода воздуха, например, в нижнюю часть двери вставляют вентиляционную решетку.

Свежий воздух поступает в помещение гардеробной или кладовки через приточный клапан, затем уходит через отверстие в двери в коридор, и далее направляется на кухню, в вытяжной канал естественной вентиляции дома.

Между помещением гардеробной или кладовки и помещением, где имеется канал естественной вентиляции должно быть на более двух дверей.

Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении — из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной. В этом варианте гардеробную комнату оснащают каналом естественной вентиляции.

Вентиляция в Вашем городе

⇆

Вентиляция частного дома. Воздушные потоки в доме — видео :

Цель вентиляции — улучшить качество воздуха в доме. Существует конфликт между необходимостью улучшения качества воздуха и минимизации расходов на устройство современной вентиляции и сокращения потребления ею энергии.

Между тем,  вентиляция — не единственный способ улучшить качество воздуха в помещении. Наиболее важным является контроль источников загрязнения воздуха. Речь идет о повседневных привычках, таких как запрет на курение в комнате, забота о том, чтобы бактерии и грибы не размножались в квартире.

Качество воздуха в доме явно зависит от того, применены ли для строительства материалы с низким уровнем вредных выделений. Природные материалы, такие как древесина, камень или стекло, считаются в первую очередь такими.

При разумном выборе материалов на стадии строительства, хорошее качество домашнего воздуха может поддерживаться , даже если установлена ​​менее дорогая и энергоемкая система вентиляции.

Еще статьи на эту тему:

⇒ Как правильно сделать естественную вентиляцию в частном доме
⇒ Естественная вентиляция мансарды и верхних этажей частного дома
⇒ Устройство принудительной вентиляции в частном доме

Система вентиляции частного дома

Хорошая изоляция стен и окон идеальна с точки зрения теплозащиты, но важно предусмотреть правильную вентиляцию таких домов. Сохраняя тепло, герметичные конструкции блокируют приток свежего воздуха. Кроме того из комнат не удаляется загрязненный воздух, наполненный углекислым газом, запахами кухни, испарениями бытовой химии, покрытий мебели и отделочных материалов, влагой ванных комнат.

В результате: головная боль, сонливость, запах еды на одежде, аллергия, грибок и сырость. И даже работающие на вытяжку вентиляторы не могут спасти ситуацию: чтобы удалить часть воздуха, нужно заменить этот же объем новым воздухом. Иначе в помещении создастся вакуум. А приток у нас заблокирован плотным стеклопакетом и внушительным слоем «термошубы» на стенах. Поэтому старые решения вентиляции сегодня перестают работать.

Вентиляция по способу движения воздуха бывает естественная и принудительная

При естественной воздух движется «сам» (под влиянием гравитационных сил), при принудительной – под действием вентилятора.

Вытяжка естественной вентиляции представляет собой вертикальный канал в стене. Легкий теплый воздух из комнат поднимается вверх по каналу вентиляции, а на смену ему приходит более тяжелый холодный воздух с улицы. Вот почему летом естественная вентиляция работает откровенно плохо. Тяга усиливается при наличии ветра. Для притока специальных устройств не предусматривается.

Принцип организации естественной (гравитационной) вентиляции

1. приток воздуха (открытое окно, форточка, дверь; приточный клапан )

2. переток воздуха (зазор между полом и дверью минимум 20 мм или переточная решетка)
3. вытяжка воздуха (вентканалы в санузле и кухне)

Свежий воздух поступает  через  открытые  форточки,   окна,   двери;   щели  в  оконных  рамах  и  дверных проемах;  неплотности в стенах. Неоспоримые достоинства естественной вентиляции – дешевизна и простота конструкции. Однако эффективность таких систем сильно зависит от внешних факторов (температуры, скорости и направления ветра, влажности воздуха, высоты вытяжного канала).

Организация принудительной вентиляции

Принудительная вентиляция в самом простом исполнении – это приточные и вытяжные вентиляторы, например, в ванной комнате. Они позволяют регулировать объем и периодичность удаления воздуха. Но такое решение тоже требует приток. Перечисленные в естественной вентиляции источники поступления воздуха дополняют приточными решетками, вентиляторами, иногда со встроенным электронагревателем.

Следующая ступень в системах принудительной вентиляции – приточные установки. Их назначение – фильтрация, подогрев воздуха и его подача в воздуховоды. По воздуховодам подготовленный свежий воздух распределяется по всему дому. Приточные установки могут работать как с принудительной, так и с естественной вытяжкой.

Приточно-вытяжные  вентиляционные  установки – самый  комфортный  вариант. Помимо  подачи  свежего  воздуха,  они централизованно  удаляют  загрязненный  воздух.  Что  это  дает?  Во-первых,  вытяжку  именно  в  тех  местах,  где  она нужна. Во-вторых, возможность сделать максимально звукоизолированные комнаты. И, в-третьих, возможность рекуперации тепла. О последнем поподробнее.

Рекуперация тепла – это частичный возврат в дом теплоты удаляемого воздуха. Приточный воздух, попадая в теплообменник (рекуператор), нагревается движущемся по соседнему каналу удаляемым воздухом и подается в помещение уже теплым. Установив это несложное устройство, можно сократить затраты на отопления на 30-40%. А это не так мало, особенно для домов большой площади.

Наиболее популярны в вентиляционной технике пластинчатые и роторные рекуператоры тепла.

В пластинчатом рекуператоре тепла потоки вытяжного и приточного воздуха движутся в пространстве между пластинами и разделены этими пластинами: вытяжной поток — приточный — вытяжной — приточный… Теплообмен между потоками происходит через разделяющую их пластину. Потоки воздуха не смешиваются.

В роторном рекуператоре есть вращающийся диск с каналами для прохода воздуха. Вытяжной воздух, проходя через одну половину диска, нагревает ее, далее диск поворачивается, и через те же уже нагретые каналы проходит холодный приточный воздух, одновременно нагреваясь сам и охлаждая диск. Диск поворачивается снова. Только на практике движение плавное и непрерывное. Но суть от этого не меняется. При данном способе происходит незначительное смешение потоков и часть удаляемого воздуха возвращается в помещение. Этот факт ограничивает применение роторных рекуператоров в случаях вытяжки из помещений с сильными загрязнениями и запахами.

Однако большим преимуществом роторных рекуператоров можно назвать наличие влагообмена, что помогает решать очень актуальную особенно в зимнее время проблему контроля относительной влажности воздуха. К тому же у роторных рекуператоров обычно выше эффективность.

Рекуперация теплоты возможна только в случае принудительной вентиляции. Если сравнивать естественную и принудительную систему, то последняя потребляет электроэнергию, присутствуют затраты на замену фильтров и чистку. Но  эта  сумма  в среднем в 3-5 раз меньше эффекта, получаемого от рекуперации теплоты.

Какой вариант выбрать – дело вкуса, а точнее – потребности в комфорте.

Для каждого дома необходима разработка своего, индивидуального проектного решения, которое должно учитывать все требования. Правильно организованная система вентиляция дома создаст здоровый микроклимат и комфортные условия для проживания. А учитывая то, что за один вдох годовалый ребенок вдыхает 80 мл воздуха, а частота дыхания у него 30—35 в минуту; таким образом, за сутки он вдыхает и выдыхает 3,5 тысячи литров воздуха. Десятилетний ребенок делает 20—25 дыханий в минуту, вдыхая за один вдох около 200 мл, т. е. за сутки около 7 тысяч литров. У юноши и девушки в 15—17 лет глубина и частота дыхания уже приближаются к дыханию взрослого, т. е. 15—17 вдохов в минуту, 400—500 мл за один вдох, т. е. около 11 тысяч литров в сутки. Следовательно, мы видим, что воздуха мы потребляем в разы больше чем продуктов питания и мы не можем себе позволить уделять ему меньше внимания, нежели еде.

Как узнать, сколько вентиляции нужно дому?

При выборе системы вентиляции для вашего дома важно убедиться, что вы выбрали систему, способную обеспечить достаточную циркуляцию воздуха. Вентиляционные системы строятся по разным спецификациям и имеют разную производительность. Потребности в вентиляции также могут различаться в зависимости от того, как устроен ваш дом, и стандартов, которых вы пытаетесь достичь.

Для более открытых домов может иметь смысл полагаться на каскадный эффект, который позволяет свежему воздуху, поступающему в спальни, циркулировать по всему дому. Для более секционных домов может потребоваться установка систем точечной вентиляции для обеспечения адекватного воздухообмена. Расположение притока и возврата также может повлиять на фактическое качество воздуха, даже если установленная система способна обеспечить достаточную вентиляцию.

Использование стандартов вентиляции HVI

Институт домашней вентиляции или HVI рекомендует, чтобы HRV или ERV обеспечивали не менее 0,35 воздухообмена в час во всем доме. Это соответствует примерно пяти кубическим футам в минуту (CFM) на 100 футов площади пола. Для дома площадью 1000 футов этот стандарт требует непрерывной скорости вентиляции 50 кубических футов в минуту, хотя это может варьироваться в зависимости от количества жильцов в доме.

Для достижения наилучших результатов выбранная система вентиляции должна обеспечивать несколько более высокую скорость циркуляции, чем этот минимум. Большие скопления людей и мероприятия, в результате которых образуются переносимые по воздуху летучие органические соединения, могут потребовать более высокой скорости воздухообмена для поддержания качества воздуха. Для ванных комнат и кухонь может потребоваться более высокая скорость вентиляции, и они могут выиграть от установки возвратов или вентиляторов в стратегически важных местах для удаления теплого и влажного воздуха.

Использование стандартов ASHRAE 62.2

ASHRAE расшифровывается как Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха. Организация разрабатывает подробные стандарты вентиляции, которые определяют, каким должен быть надлежащий воздухообмен в различных условиях. Эти стандарты очень полезны для бизнеса, поскольку в таких областях, как игровые залы, вестибюли, склады, коммерческие кухни и приемные больниц, может быть полезно иметь разные уровни циркуляции воздуха.

Стандарты

ASHRAE также полезны для частных домов и квартир и могут использоваться строительными компаниями для обеспечения соответствия нового или отремонтированного здания номиналу. Стандарты ASHRAE очень сложны и учитывают заполняемость и другие факторы для определения оптимальной вентиляции. Также выпускаются обновленные стандарты на 2016 год. Чтобы использовать стандарты ASHRAE для определения потребностей в вентиляции дома, лучше всего проконсультироваться со специалистом по вентиляции.

Использование стандартов пассивного дома

Стандарты пассивного дома

определяют уровень воздухонепроницаемости дома с использованием испытания давлением на месте для измерения герметичности. Дом не должен превышать 0,6 воздухообмена в час до установки вентиляции, чтобы обеспечить строгий контроль качества воздуха. Стандарты пассивного дома диктуют использование энергии, поэтому вентиляция с рекуперацией тепла и энергии является ключом к соблюдению всех стандартов. ERV и HRV, установленные в пассивных домах, помогают убедиться, что не менее 75 процентов энергии передается от выходящего воздуха к входящему. Вентиляция тщательно контролируется, чтобы достичь скорости около 0,4 воздухообмена в час.

Эксперты-консультанты

Эксперты Zehnder America могут помочь вам точно определить, какая система лучше всего соответствует вашим потребностям, исходя из дизайна вашего дома и любых конкретных стандартов, которым вы пытаетесь соответствовать. Это может помочь вам оптимизировать качество воздуха в вашем доме. Эксперты могут понять факторы, которые вы не учли, помогая вам выбрать наилучшую систему и стратегию установки.



Как определить потребность в вентиляции пассивного дома

Обновлено: 22 апреля 2022 г. |

4 минуты чтения

Жилая система вентиляции постоянно контролирует влажность воздуха в доме и автоматически регулирует вентиляцию, пока качество воздуха не станет оптимальным. При этом до 96 % тепла вытяжного воздуха кухни, гостиной и ванной комнаты повторно используется для нагрева приточного воздуха, поэтому приятная температура достигается при минимально возможном потреблении энергии. Это обеспечивает как обновление воздуха, так и здоровый микроклимат в помещении. В этой статье в общих чертах объясняется, как мы интерпретируем стандарт пассивного дома в отношении выбора подходящей системы для вашего проекта.

Пассивный дом требует использования вентиляционных систем с рекуперацией тепла, иначе в год будет теряться гораздо больше энергии, чем пассивный дом фактически использует для обогрева. При той же скорости воздухообмена вентиляционная установка без рекуперации тепла теряет около 24 кВтч/(м²год) – максимальная потребность в обогреве помещения составляет всего 15 кВтч/(м²год).

Поэтому для пассивного дома необходимы системы вентиляции с эффективностью рекуперации тепла не менее 75% и потреблением электроэнергии не более 0,45Втч/м³ объема транспортируемого воздуха. При этом акустическая нагрузка систем вентиляции не должна превышать 25 дБ в жилых помещениях и 35 дБ в помещении системы вентиляции. Это требует тщательного планирования воздуховодов и установки глушителей.

Размер и скорость потока

В руководстве по итоговому протоколу вентиляции, которое поставляется с пакетом планирования пассивного дома (PHPP), описывается, сколько воздуха необходимо подавать в пассивный дом. Принцип заключается в том, что при работающей системе вентиляции приточный и вытяжной воздух должны быть равными, т.е. в равновесии.

Приточный воздух установлен на расстоянии 30 м ³ /ч на человека, рассчитанного с использованием фактического количества людей, которые, как ожидается, будут жить в доме, вместо значения по умолчанию, рассчитанного PHPP на уровне 35 м ² /чел. Для малонаселенных домов (> 40 м ² на человека) ставка обратного ограничителя составляет 0,3 ACH (обмен воздуха в час). Это дает стандартный расход воздуха, который обычно устанавливается как средняя скорость вентилятора. Нормы вытяжки обычно основаны на влажных помещениях: 60 м ³ /ч для кухонь, 40 м ³ /ч для ванных комнат/подсобных помещений и 20 м ³ /ч для туалетов.

Общая скорость извлечения обычно выше скорости подачи. Этому противодействует запуск обоих вентиляторов на более высокой скорости, когда для приготовления пищи или купания требуется вытяжка. Проектная скорость «повышения» представляет собой либо «стандартную» скорость + 30%, либо общую скорость извлечения, в зависимости от того, что больше.

Расчеты номинальной ставки PHPP отличаются. PHPP сначала устанавливает максимальный поток как большее из значений подачи и извлечения, рассчитанных выше, а затем устанавливает стандартный расход на уровне 77% от этого значения. Это означает, что для густонаселенных домов ставка на человека ниже 30 м ³ /ч на человека, а для домов с большим количеством ванных комнат ставка на человека выходит выше.

Рекомендуется следовать стандартной норме вытяжки на 30 м ³ человек в час и корректировать скорость вытяжки вверх или вниз, чтобы достичь увеличения на +30-40%, при условии соблюдения местного законодательства.

Основное правило при определении притока воздуха в каждую комнату состоит в том, чтобы обеспечить приток воздуха в спальню не менее 15 м ³ /ч/чел., а остальную часть зарезервировать для жилых помещений.

В зависимости от планировки столовые часто не нуждаются в собственном снабжении, потому что они могут полагаться на воздух, поступающий на кухню. Скорость вытяжки устанавливается в соответствии с типом помещения, но должна быть уменьшена пропорционально от максимальной скорости до стандартной скорости, чтобы обеспечить баланс скорости подачи и вытяжки.

Компания Dantherm считает, что уровень Passivhaus является адекватным, поскольку жилые вентиляционные установки с рекуперацией тепла обеспечивают значительно более высокую скорость подачи свежего воздуха в спальни и гостиные. Уровень Passivhaus также снижает риск пересыхания внутреннего воздуха в зимнее время. Кроме того, конструкция Passivhaus позволяет использовать «низкую» скорость вращения вентилятора, которая обычно на 30 % ниже стандартной скорости.
