Пластиковый короб для вытяжки: преимущества и недостатки
Пластиковый вентиляционный короб: элементы системы
Тонкости и нюансы соединения пластиковых воздуховодов

Согласитесь, большое количество современных строительных материалов в некоторой степени является обыкновенным конструктором, для установки которого мастеру достаточно знать некоторые правила. Одним из таких конструкторов является пластиковый короб для вытяжки, который позволяет легко и быстро собрать даже самую сложную систему домашней вентиляции. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с преимуществами пластиковой вентиляции, комплектующими для таких вытяжных систем и принципом их сборки.

Короб для вытяжки пластиковый фото

Пластиковый короб для вытяжки: преимущества и недостатки

Как и говорилось выше, основным достоинством, которым обладает пластиковый венткороб, является простота его установки – собирается он по принципу труба-раструб, и для монтажа полноценной вентиляционной системы необходимо знать только комплектующие и принцип работы системы. В общем, все просто. Но кроме этого достоинства, у пластиковых вентиляционных коробов имеются и другие положительные качества.

1. Самое главное – это очень низкая степень шероховатости внутренней поверхности. Благодаря этому внутри трубы достаточно медленно нарастает копоть, сажа и пыль. В общем, если сравнивать пластиковую и железную вентиляцию, то последняя требует более частой прочистки, чем первая.
2. Очень большой срок эксплуатации. Производители гарантируют 50 лет, но, сами понимаете, пластик за это время разложиться на атомы не успеет – к примеру, обыкновенный полиэтиленовый пакет в природе разлагается не меньше чем за 15 лет. Что уже говорить о пластиковой трубе, толщина стены которой больше 1мм, а ее эксплуатация происходит в сухих помещениях.
3. Она не ржавеет и в ней не образовывается конденсат, как это обычно бывает в металлических вентиляционных каналах.
4. Пластиковые короба для вентиляции менее шумные, в отличие от своих железных собратьев – жесткая конструкция системы, образованная совокупностью коробов и прочих ее элементов, практически не резонирует с воздушным потоком, проводя его тихо и, можно даже сказать, практически не слышно.
5. Малый вес, что, опять же, сказывается на простоте работы с трубами.
6. Простая сборка, с которой может разобраться не то что любой домашний мастер, а даже домохозяйка или ее сын-школьник. Шучу, конечно, но технология сборки данной системы вентиляции действительно выглядит элементарно просто, и нюансов здесь практически никаких нет.

   Пластиковый вентиляционный короб фото

В принципе, можно добавить и другие более мелкие достоинства, но это уже будет лишним – по большому счету, они либо вообще несущественные, либо будут производить впечатление натянутости. Если говорить о недостатках, то здесь можно указать разве что ограниченный размер пластиковых коробов – как и говорилось выше, данный конструктор предназначен для квартир и строений небольшого размера.

Пластиковый вентиляционный короб: элементы системы

Одним из наиболее важных условий качественной сборки системы вентиляции из пластика является знание существующих элементов системы – не зная их, вентиляцию собрать не получится. Ознакомимся с ними поближе.

1. Вентиляционный короб (воздуховод). Короб может отличаться сечением и его размером – они бывают как круглыми, так и прямоугольными. Более удобными считается профильное сечение вентиляционного короба – такие воздуховоды достаточно легко крепить к плоскости и, если речь идет об их установке за подвесной потолок, то они занимают там меньше места. Если говорить про размеры такого пластикового короба для вытяжки, то они могут быть достаточно разнообразными, самое маленькое сечение – это 50 на 100мм, а самое большое 400 на 200мм.
2. Повороты. С их помощью достаточно просто изменить направление прокладки воздуховода в любой плоскости. Эти изделия могут отличаться как углом поворота, так и плоскостью поворота – если говорить про угол, то они могут осуществлять поворот под 45° или 90°. Что касается плоскости, то это либо горизонт, либо вертикаль.
3. Тройники. Здесь практически без вариантов – в большинстве случаев это равноценные тройники, все три выхода которых имеют одинаковое сечение. Угол ответвления у них также стандартный и составляет 90°.
4. Соединители – могут быть как равноценными, так и переходными, позволяющими выполнять соединения пластиковых вентиляционных коробов, размеры которых отличаются друг от друга. Через размер они не скачут – переход может быть осуществлен только плавно.
5. Обратный клапан. Это устройство позволяет осуществлять управление воздушными потоками – с его помощью можно задать необходимое направление движения воздуха. Зачастую такие изделия используют для предотвращения тока воздуха с улицы в моменты, когда принудительный вентилятор отключен.
6. Крепежные элементы. Это своего рода хомуты, позволяющие производить быстрый монтаж трубопроводов.

   Вентиляционный короб пластиковый прямоугольный фото

Кроме этих изделий, существуют еще и специализированные детали, позволяющие осуществлять быстрый и простой монтаж вентиляционных систем – к примеру, многофункциональная воронка, которая по своей сути является универсальным переходником. Также среди подобных изделий можно выделить переходы с профильных коробов вентиляции на круглые трубы.

Тонкости и нюансы соединения пластиковых воздуховодов

Прямоугольный вентиляционный пластиковый короб, как, в общем-то, и круглый, собирается в единую вентиляционную систему довольно просто, и нюансов здесь практически никаких не наблюдается. В частности, можно выделить всего пару моментов, на которые нужно обратить внимание в процессе сборки пластиковых воздуховодов.

1. Герметичность соединения. В отличие от канализационных труб, в которых используется аналогичный способ соединения элементов, в системах пластиковой вентиляции не используются резиновые уплотнители. По большому счету, они здесь просто не нужны – течь нечему и, соответственно, уплотнять нечего. С одной стороны это так, а с другой нет – при неправильной сборке, особенно если речь идет о системах принудительной вентиляции, через негерметичные соединения воздуховодов в помещение будет попадать загрязненный воздух.
   К примеру, запах с кухни будет проникать в гостиную, а это, сами понимаете, не очень хорошо. Именно по этой причине нужно правильно соблюдать порядок сборки труб – воздух должен двигаться в сторону раструба. Или же придется качественно герметизировать каждый стык с помощью силикона.
2. Надежность крепления. Нет надежного крепления, значит о долговечной герметичности воздуховодов никакой речи не может быть. Стандартным считается установка крепежных деталей через каждые пару метров на длинных магистралях и через каждый метр на коротких участках воздуховодов. Из опыта могу добавить только одно – крепить воздуховоды нужно на каждом соединении. Если это тройник, то его необходимо устанавливать на два хомута – при таком подходе к делу можно рассчитывать практически на вечную эксплуатацию (пока не сгниет труба или крепеж) системы вентиляции.

   Венткороб пластиковый фото

В заключение следует добавить несколько слов о таких моментах, как организация входа и выхода вентиляционной системы.

Под входом обычно подразумевается воздухозабор, а под выходом то место, куда воздух выбрасывается. Если это вытяжка, то на входе монтируется вентилятор, а на выходе решетка. Если же говорить о приточном канале вентиляции, то здесь все наоборот, за исключением одного момента – в большинстве случаев применяется канальный вентилятор, который монтируется непосредственно в трубу.

Напоследок несколько слов о таком моменте, как эффективность системы вентиляции – чаще всего она обусловлена правильно подобранным вентилятором, и этому моменту нужно уделить особое внимание. В современных системах для дома все довольно просто, и мощность этих устройств имеет прямую связь с их выходным диаметром. То есть если устанавливаете воздуховоды диаметром 80мм, следовательно и вентилятор нужно подбирать аналогичный. Но здесь имеется один подвох – система нормально работает при длине воздуховода 3м. Дальше на каждый метр дополнительной трубы происходит снижение эффективности на 5-10%. Не учитывать такой момент просто нельзя – исправляется он подбором более мощного вентилятора и его установкой в заведомо расширенный воздуховод.

В принципе все, именно так обстоят дела с этим материалом. Как видите, пластиковый короб для вентиляции является нормальным решением для небольших жилых домов и квартир. Это следует помнить при изготовлении систем вентиляции.

Автор статьи Александр Куликов

Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Содержание статьи

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах.

Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

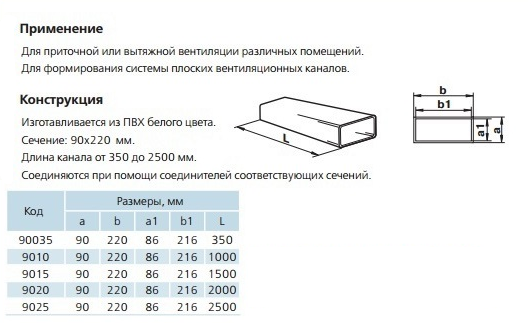

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

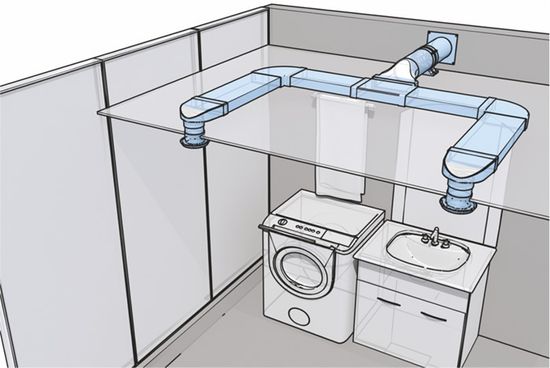

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

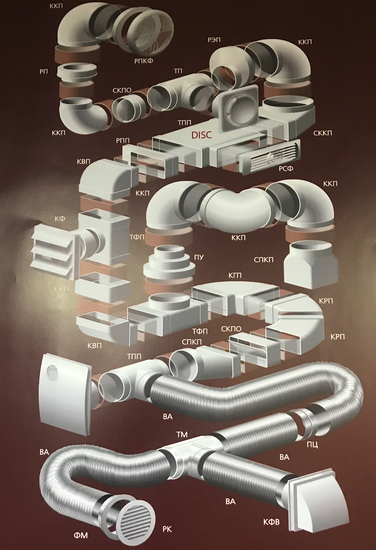

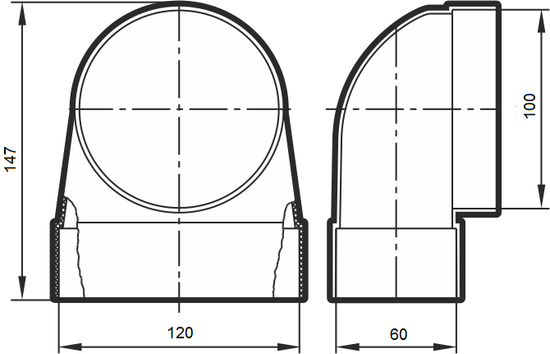

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.
