УЗО, дифавтомат и АВДТ – в чем разница?

Главная » Идеи Ремонта на фото

Все эти устройства ( с успехом выполняют функцию выключения при токовой утечке, и имеют в своем названии букву “Д” – дифференциальный.

Разница в том, что диф.автоматы имеют дополнительную встроенную защиту от сверхтоков. То есть, они дополнительно защищают и от токов перегрузки, и от токов КЗ, имея на борту тепловой и электромагнитный расцепитель.

По функциям всё просто, а вот в реале отличить УЗО от Диф.автоматов с первого раза может не получиться. Рассказываю.

Содержание

1. Основные внешние признаки УЗО (дифференциального выключателя, ВД):
2. Основные внешние признаки дифференциальных автоматов (АД и АВДТ):
3. Отличия УЗО и Дифавтоматов от автоматических выключателей
4. Если интересны темы канала, заходите также на мой сайт — https://samelectric. ru/ и в группу ВК — https://vk.com/samelectric
5. Не забываем подписываться и ставить лайки, впереди много интересного!

Основные внешние признаки УЗО (дифференциального выключателя, ВД):

• УЗО имеет в названии обозначение “ВД” – выключатель дифференциальный. Правда, это есть только у производителей, которые используют русские буквы в названиях.
• У УЗО перед значением номинального тока не стоит буква защитной характеристики (чаще всего это буква “С”).
• У УЗО после значения тока пишется буква “А”. Примеры – 16А, 25А, 32А.
• На боковой стенке УЗО иногда пишут “Выключатель Дифференциальный (УЗО)”.
• На схеме, указанной на корпусе УЗО, отсутствуют обозначения тепловых и электромагнитных расцепителей.

Основные внешние признаки дифференциальных автоматов (АД и АВДТ):

• В названии модели на корпусе всегда есть буква “А” (АД, АВДТ).
• Всегда указана буква защитной характеристики (В, С, D).
• После номинального тока буква, обозначающая амперы, не ставится. Примеры – С16, С25, С32.
• На боковой стенке, как правило, написано, что перед нами – автомат.

• На схеме указаны тепловой и электромагнитный расцепитель.

Отличия в схемах ВД, АД, АВДТ по наличию расцепителей и защиты от сверхтоков видны ниже:

Отличий дифавтоматов АД от АВДТ особо нет, разве что по конструкции. АД имеет последовательно соединенные двухполюсный автоматический выключатель и УЗО в разных корпусах, соединенные в монолитную конструкцию. АД – более компактное устройство.

Главное внешнее отличие устройств дифференциальной защиты от обычных защитных автоматов – кроме номинального тока In, на ВД, АД, АВДТ указан номинальный дифференциальный ток IΔn (10, 30, 100, 300, 500 мА).

В следующих статьях рассмотрим внутреннее устройство и отличия устройств дифзащиты более подробно.

Если интересны темы канала, заходите также на мой сайт — https://samelectric. ru/ и в группу ВК — https://vk.com/samelectric

Не забываем подписываться и ставить лайки, впереди много интересного!

Источник

Отличия дифференциального автомата от узо автомата

На сегодняшний день существует огромное количество различных автоматов, от самых простейших однофазных рубильников, используемых в быту, до мощнейших 3х-, 4х- фазных автоматов, используемых в промышленных масштабах и способных выдерживать огромную нагрузку. Мы поговорим только о двух из них — это УЗО и автомат дифференцированного тока (дифавтомат).

Отличие УЗО от дифференцированного автомата по функциональному предназначению.

Для начала разберемся, что же это такое и для чего используется. УЗО — это устройство защитного отключения узкого профиля, предназначенный для контроля параметров сети и отключения питания в случае возникновения дифференцированного тока — тока утечки. При возникновении тока утечки в первую очередь может пострадать человек, прикоснувшись к повреждённому оборудованию, так же изоляция проводки будет греться и это может спровоцировать возгорание. Но если на сеть будет большая нагрузка или же произойдёт короткое замыкание (КЗ), то будьте уверены, что УЗО сгорит вместе с проводкой. Для того, чтобы этого не произошло, УЗО нуждается в такой же защите и подключается последовательно с автоматом.
Теперь рассмотрим дифавтомат. Это устройство совмещает в себе функции УЗО и автоматического выключателя. В данном случае оно не нуждается в дополнительной защите. Дифавтомат способен защитить вашу проводку как от КЗ и перегрузок сети, так и от утечек описанных ранее.

Визуальное отличие УЗО от дифавтомата

Давайте так же рассмотрим визуальное отличие УЗО от дифавтомата. На первый взгляд они абсолютно одинаковые, но на самом деле есть масса внешних признаков, по которым их можно отлечить. Рассмотрим УЗО и дифавтомат марки iEk.

1.

Маркировка по номинальному току

Одним из отличий УЗО от дифавтомата будет являться маркировка по току. На любом устройстве указывается его технические характеристики. Для устройств, которые рассматриваем мы с вами основными характеристиками являются номинальный рабочий ток и ток утечки. Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) – это УЗО.



На нашей картинке это прибор марки iEk, модель ВД1-63. На лицевой части УЗО мы можем увидеть обозначение 16А, что будет означать номинальный ток не более 16(А). Если в начале присутствуют латинские буквы B, C, или D, а далее идёт цифра, то перед вами дифавтомат. Например дифавтомат той же марки, модель АВДТ 32, перед значением номинального тока стоит буква «C», которая обозначает тип характеристики электромагнитного и теплового расцепителей, а цифра 16 его номинальный ток. Запомните это не сложное обозначение, если «16А», то УЗО, а если «C16», то это дифавтомат.

2. Электрическая схема, изображённая на устройстве

На корпусе любого исполнительного или защитного устройства присутствует его принципиальная схема. У УЗО и дифавтомата они действительно похожи.

Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО — это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п. На схеме дифавтомата, кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.

Теперь вы знаете, как и чем на схеме отличаются УЗО от дифавтомата. Наличии теплового и электромагнитного расцепителей означает то, что перед вами Дифавтомат.

3. Название на корпусе устройства

Если вам, как простому потребителю, сложно запомнить чем отличаются УЗО от Дифавтомата, сообщаем: производители, зная о проблеме, которой посвящена статья, специально наносят название на корпус устройства (сбоку).



На боковой поверхности корпуса УЗО написано — выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано — автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции, то здесь вообще вопросов не возникает.
На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.



Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги, как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.
Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов. Что касается надежности срабатывания эти два устройства ничем не уступают друг другу. Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.
Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.
В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

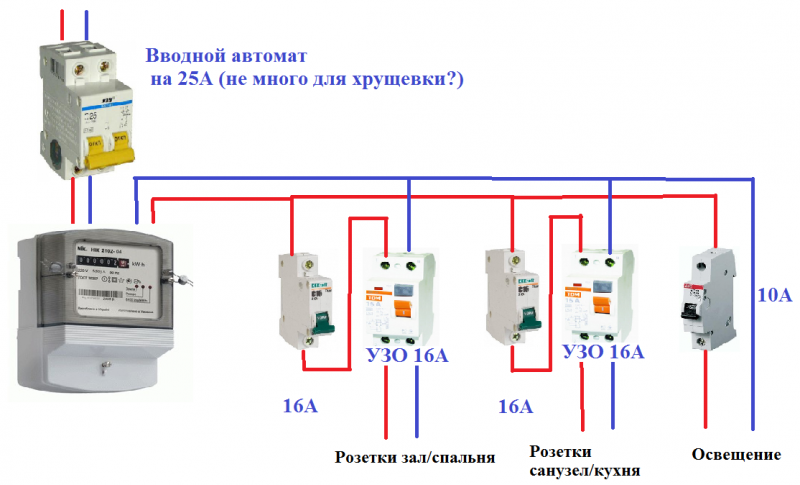

Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток). Вариантов реализации схем с данными устройствами можно придумать массу, главное чтобы вы понимали и помнили, зачем это делаете.
