вывод и монтаж печной трубы – как установить, вывести, сделать и провести правильную установку дымового отвода

Содержание

Объекты, имеющие функцию отопления от котла, печи или камина требуют нормального вывода дыма наружу, что необходимо для поддержания защиты и безопасности жильцов. Поэтому крайне важно знать, как сделать проход трубы дымохода через крышу и кровлю с учетом всех стандартов.


Основные правила

Если в доме есть отопление, вам потребуется создать оптимальные условия для удаления дымовых газов. Существует несколько способов выведения трубы в зависимости от места установки. На его выбор влияет множество факторов, а дымоотвод может устанавливаться:

  • в самом коньке;
  • на расстоянии от него.


Каждый из описанных способов имеет свои отличия и особенности, но преимущество отдается монтажу по второму варианту. Для поддержания нужной силы тяги общая высота дымового канала должна соответствовать пределам 5-10 м.



Как защитить кровлю от горения

Для этого нужно учесть два момента:

  • Проход через стеновые и потолочные перекрытия. Здесь обязательно использование ППУ с минеритом, так как внешняя труба сэндвича нагревается до температуры 200*.
  • При проходе через крышу необходима крышная разделка и все остальные сопутствующие элементы.

Согласно нормам, минимально допустимое расстояние между дымоотводом и несущими балками или стропилом должна быть 130-250 мм. Изнутри конструкция наполнена жаростойким материалом.

Схемы проходов вы можете найти в каталоге Феррум в разделе сайта «рекламная и полиграфическая продукция».

Проход дымоотвода через кровлю

Предназначением дымохода является удаление продуктов горения. Как описывалось выше, высота трубы должна рассчитываться специалистом с учетом стандартов СНиП и удаленностью от конька.

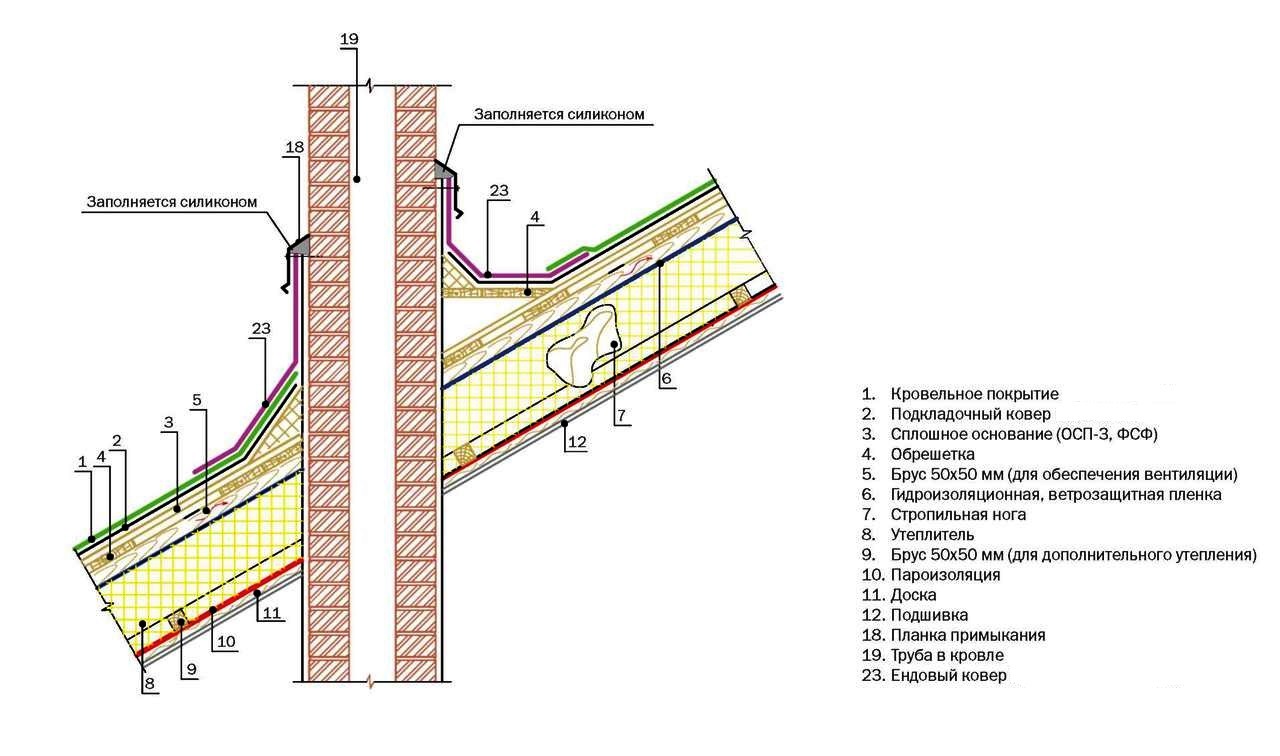

Узел прохода

Один из вариантов — проход сквозь конек.

Но чаще всего, монтаж трубы дымохода через крышу и кровлю осуществляется не через конек, а на расстоянии от него. Согласно требованиям СНиП:

  • Суммарная длина дымового канала должна быть не менее 5 м. Исключения составляют лишь дома, в которых отсутствуют чердаки, но при условии наличия устойчивой тяги.
  • Высота дымоотвода над кровлей составляет не менее 0,5 м.
  • Дымовая труба возвышается над коньком на полметра или больше. Но если расстояние между ней и коньковым ребром по горизонтали не превышает 105 см.
  • Устье должно идти ровно по высоте с коньком или выше, когда ширина по горизонтали находится в интервале 1,5 – 3,0 м.
  • Выход дымохода должен быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.


Недостатком же является необходимость сопоставления высоты дымоотвода, что приводит к дополнительным затратам. Профессионалы не советуют делать его через ендову из-за того, что в таких местах нередко накапливаются снежные залежи, тем самым нарушается гидроизоляция и появляются протекания. Также существуют сложности организации короба. Локализация дымохода в ниже находящемся отделе ската тоже имеет весомый минус – вероятность повреждения при схождении снега.


На установочные работы влияет и материал, составляющий основу дымоотводной трубы. Это может быть металлическое, кирпичное и керамическое основание. Каждый из перечисленных вариантов обладает разной сгорающей температурой, что нужно знать при создании проекта. На основе трубного сечения выходное отверстие может иметь форму квадрата, круга, прямоугольника или овала. Зная, как правильно выводить дымоход через крышу, его монтаж производят в три последовательные стадии, осуществляемые профильным специалистом:

  1. По бокам монтируются дополнительные стропила.
  2. Укладка горизонтальных балок на идентичном с этим отверстием расстоянии (рассчитывается согласно СНиП и соответствует диапазону 140-250 мм).
  3. Заполнение внутренней поверхности короба невоспламеняемым материалом для утепления.

Чтобы предотвратить нарушение нормальной вентиляции, рекомендуется установить отдельно вентиляционную систему.


Видеоматериал: нюансы установки

Вывод дымоотвода через разнообразные типы кровли

Ниже – рекомендации по монтажу дымоотводящего канала в зависимости от материала крыши.


Кровля из черепицы

В таком варианте для обработки прохода профессионалы прибегают к применению рифленого, самоклеящегося, листового алюминия или свинца.

Выведение трубы с сечением в форме квадрата или прямоугольника

Если дымоотводящее отверстие имеет кирпичную основу, то из-за нестандартных габаритов, перед выведением небольшая часть листков покрытия должна сниматься или вырезаться в большем размере. Чтобы обеспечить гидроизоляцию, применяются эластичные ленты, имеющие основу из клея. Они клеятся специалистом на трубное основание и кровельную обрешетку. Верхний край крепится посредством планки из металла, а имеющиеся соединения замазываются герметичным веществом.

 Для предупреждения попадания осадков рекомендуется установить дополнительный галстук.

Проход круглой печной трубы через крышу

Обеспечивается благодаря специальному колпаку, который отвечает за проведение дымоотводящего отверстия. В покрытии делается небольшое и ровное отверстие, согласно трубным габаритам. На него надевается мастер-флеш, а имеющиеся соединения замазываются герметичным веществом.

Видеоматериал: герметичность дымохода из кирпича через металлочерепицу

Кровля из профнастила

Это актуальный материал, часто применяемый при проведении строительных работ. Однако при его использовании существует риск развития протечки, особенно при несоблюдении технических правил. Чтобы предотвратить такой исход, рекомендуется располагать его в вертикальном положении. Кровельное отверстие делается болгаркой, но необходимо следить за отсутствием на полученном профнастиле зазубрин и прочих неровностей.

Как вывести прямоугольную трубу дымохода

В этой ситуации профессионалы рекомендуют привлекать оцинкованный лист:

  1. Вырезание четырех планок для дальнейшего монтирования с каждой из сторон.
  2. Укладка от нижнего края до карниза.
  3. Приставить планки и крепление низа к обрешетке.
  4. Обеспечить герметичность.
Выведение дымоотвода сечением в форме круга

В этом случае установка дымохода через крышу требует наличия рулонной битумной изоляции или одноименной фольгированной ленты. После этого устанавливается проходка, наклеивающаяся на обрешетку, и уплотняется термоустойчивым герметическим веществом. Если она выполнена из резиновой основы, повышается риск плавления, поэтому стоит поместить под него хомут и прокладку, способную выдерживать относительно высокие температуры.


Видеоматериал: установка дымового канала через кровлю из профнастила

Покрытие из ондулина

Отличительной чертой этого материала считается высокая надежность и устойчивость, поэтому важно сделать маленькое отверстие и заполнить его термоустойчивым материалом. Для стыковой изоляции потребуется монтировать разделку из железа и фартук, а края подвести под ондулиновые листы.

Видеоматериал: герметичность трубы на крыше из ондулина

Выведение через мягкую кровлю

Отличительной чертой материала служит то, что он относится к категории горючих стройматериалов. Поэтому для него необходимо оставить пространство между покрытием и отверстием под дымоход (примерно 13-25 мм). Гидроизоляция делается идентично прочим вариантам. Отличие – это использование ендового ковра или заведение на трубу самого покрытия.


Как установить дымоход через крышу

Работы, осуществляемые специалистом, протекают в несколько стадий:

  1. Определение наилучшей локализации места прохода.
  2. Установка короба.
  3. Вырезание отверстия в скате.
  4. Отгибание материала для кровли наружу, а изоляции от влаги – во внутреннюю сторону.
  5. Фиксация.
  6. Заделывание короба и наполнение термоизоляцией.
  7. Создание герметичности при помощи герметиков.

Проход через ондулин

Важнейшая задача – это максимальное заполнение внутренней полости огнеустойчивыми материалами. Изоляция обеспечивается фартуком, заводящимся под кровлю. С этой целью стоит присмотреться и приобрести самоклеящуюся ленту «Ондуфлеш».

Выведение дымового канала в построенной крыше мастером

  1. Выбор подходящего места.
  2. Формирование короба из брусьев.
  3. Создание отверстия в кровле.
  4. Наполнение короба негорючим материалом.
  5. Заделывание стыков герметичным веществом.

Монтирование труб с прямоугольным или квадратным проходом

Стандартным правилом профессионалов является строгое вертикальное положение. Дальнейшие действия имеют такую последовательность:

  1. Вырезание отверстия в кровле и монтаж деревянной конструкции.
  2. Фиксация стального листа и защитно-декоративной пластинки.
  3. Заведение краев гидроизоляции.
  4. Монтаж внутреннего фартука и установка внешнего.

Труба круглого сечения

Отличием установочных работ является необходимость использовать специальную разделку. Вывод профессионалом осуществляется так:

  1. Обустройство короба.
  2. Вырезание отверстия под дымоотвод.
  3. Закрепление железного листа или монтаж уже готовой детали.

Эластичные проходки

Так как провести дымоход через крышу без профессиональной помощи проблематично, важно уделить должное внимание выбору каждой детали.

Отличительными характеристиками являются:

  • Устойчивость к неблагоприятным погодным условиям.
  • Стойкостью к ультрафиолету.
  • Гибкость.
  • Плотное прилегание.
  • Эстетичность.

Жесткие проходки

Существует два основных вида:

  • Неразъемный – вставляется в верхний край дымохода, после чего сверху надевается оголовок или конус.
  • Разъемный – его верхняя часть надевается на дымоотвод, а по краям наносится герметичное вещество, крепкая фиксация обеспечивается с помощью хомута.

Высота и размещение дымовой трубы

Все проводимые расчеты основываются на требованиях СНиП 41-01-2003 и СП (строительных правилах) 7.13130.2009, а также на полученных рекомендациях от производителей отопительных устройств.


При конструировании кровли плоского типа подразумевается оставить запас минимум в 50 см. Для скатной крыши действуют следующие правила от мастеров, основывающиеся на расстоянии между дымоходом и коньком и их расположением:

  • До полутора метров. В этом случае высота трубы должна быть не меньше 50 см (относительно последнего или ограждающего парапета).
  • В пределах 1,5-3 метров. Здесь высота не может быть ниже конька.
  • Если вы хотите разместить элементы дальше, чем на 3 метра, то минимальная высота будет определяться путем проведения линии под углом 10 градусов относительно горизонта.

Герметизация дымоотвода

Очень важный и ответственный этап. От его исхода зависят сроки службы самого дымохода и всей отопительной системы в целом.

Какая преследуется цель

Обеспечение герметичности проводится для:

  • Недопущения попадания дыма внутрь помещения.
  • Соблюдения техники безопасности.
  • Поддержания эстетичности.

Пожаробезопасность

Некоторые слои кровельного пирога и деревянная стропильная система не могут выдержать воздействие высоких температур, поэтому повышается вероятность возгорания. Для устранения этого риска необходимо применить специальный короб вдоль периметра кровельного отверстия.

Гидроизоляция трубы

Защита от влаги также важный этап, который нельзя пропускать при обустройстве прохода.

Основные монтажные работы

Короб монтируется из бруса, находящегося на уровне с обрешеткой. По его краям фиксируется парогидроизоляция. Для этого делается крестовидный надрез полотна и разворот во внутреннюю поверхность частей материала в форме треугольника. Для обеспечения фиксации необходимо запастись гвоздями с широкой шляпкой или строительными скобами. Также потребуются герметики и клеевая лента.

Устранение течи на крыше возле трубы

Для этого обязательно укладывается дренажный желоб. А само отверстие закрывается внутренним и декоративным фартуками.


Изоляция битумной лентой

Обеспечивает высокий уровень герметизации любого типа поверхности. Она полностью исключает негативное воздействие влаги, так как отличается значительной прочностью.

Элементы, используемые для вывода и герметизации
  • Короб оцинкованный.
  • Лист накладной потолочный.
  • Хомуты стяжные из нерж. стали.

При условии правильности выполнения технических правил, проход дымовой трубы через крышу и кровлю отличается хорошей термоизоляцией, которая добивается путем заполнения внутренней полости базальтовой ватой или прочими жаростойкими материалами. При возможности лучше оставить маленькое пространство с воздухом (5-7 см) между утеплителем и дымовым проводником. Если при монтировании конструкции участвуют проходки, то выбрать нужную деталь стоит с учетом материала, составляющего основу.

Видео

Результат неправильной установки

Вследствие несоблюдения главных правил и техники безопасности, могут возникнуть такие последствия как:

  • Разрушение дымохода.
  • Просачивание влаги внутрь трубы и развитие грибковой инфекции.
  • Увеличение влажности и нарушение гидроизоляционного ковра.
  • Усиление потери тепла.
  • Создание препятствий при воздушной циркуляции.
  • Образование трещин.

Заключение

Опытные монтажники подскажут, как провести дымоход через крышу с учетом всех стандартов и технических рекомендаций, а специалисты FERRUM помогут собрать полноценный комплект. Только грамотно подобранное изделие и правильный монтаж гарантируют качественное удаление продуктов горения, и поддержание оптимальной циркуляции воздуха в доме.

Проход через крышу дымохода: крышная разделка, проходной узел


Как правило, при монтаже внутренних дымоходов возникают самые серьезные трудности, когда надо устроить проход дымохода через крышу и перекрытия. Если во втором случае проход через перекрытия в основном должен обеспечивать пожарную безопасность здания, то проход через крышу, помимо пожарной безопасности, должен быть совершенно герметичным от проникновения влаги.

Дымоход через кровлю

Основная неприятность — влага

Если проход дымохода через крышу сделан неправильно, то не избежать попадания влаги в негерметичные стыки дымохода, что приведет к намоканию несущих деревянных конструкций, образованию сырости, вредных грибковых плесеней и со временем способно полностью разрушить несущую конструкцию крыши. Чтобы избежать этого, выход дымохода через перекрытие на кровлю должен быть выполнен правильно и аккуратно.

Какой дымоход – такой и проход

Рассматривая данный вопрос, стоит учесть, что существует множество способов организовать выход трубы на крышу. На его устройство влияет, в первую очередь, тип самого дымохода, метод его наружной отделки.

  • Ведь если, к примеру, происходит монтаж керамического дымохода и его вывод на кровлю, то это один вариант, а если дымоход простой кирпичный или из сэндвич трубы, это совершенно другой.
  • Керамический дымоход  тоже может иметь несколько вариантов наружной отделки.
  • Если, к примеру, часть дымохода, находящаяся над крышей, облицовывается кирпичом, то монтаж ведется по одной схеме, а если она просто оштукатуривается, это уже по другой.

Ведь если в первом варианте, непосредственно с крышей, будут контактировать наружные бетонные блоки дымохода, то во втором варианте кирпич, установка которого начинается с промежуточного венца, расположенного под несущей конструкцией кровли.

Материал перекрытия и кровля – немаловажный фактор

В том, как устроен узел прохода дымохода через крышу, немаловажную роль играет покрытие крыши. Чаще всего, приходится работать с покрытием из профнастила, металлочерепицы, ондулина. Нередко возникает необходимость вывести дымоход на мягкую кровлю.

Проходные элементы: различные возможности

В зависимости от материалов перекрытия, вывод сэндвич трубы через кровлю дымохода может устраиваться различным образом. На мягкую кровлю вывод сэндвич трубы своими руками проводится так:
Существуют проходные элементы, которые можно устанавливать в любом удобном месте.

  • В крыше подделывается отверстие, через которое выводиться, к примеру, труба модульного дымохода.  Представим, что у нас перекрытие крыши не имеет мощных балок для крепления прохода.

Сборный проход

  • В этом случае используем сборный проход из двух частей, который закрепляется с помощью саморезов изнутри, так, как показано на снимке.
  • После этого с наружной части на него приклеивается с помощью силикона специальный резиновый уплотнитель.

Проход с уплотнителем

  • Сверху укладывается негорючий утеплитель таким образом, чтобы заполнить зазор между сборным проходом и трубой дымохода. При этом утеплительный материал не должен прикрывать резиновый уплотнитель.
  • Далее крепится крышная разделка, которая идет в комплекте со сборным проходом. Крепление осуществляется с помощью саморезов.

Крышная разделка: типы и варианты

Но нас интересует также защита от воды. Если бы у нас был модульный стальной дымоход из сэндвич трубы, мы бы воспользовались специальной крышной разделкой.
В настоящее время существует множество различных видов крышных разделок по методу исполнения, материала и угла наклона. Как правило, в основном они идут с наклоном 15-35° или 35-55°, в зависимости от угла наклона ската крыши.

Металлическая разделка

Можно ли применить такой способ в нашем случае? Можно, а можно воспользоваться самоклеящейся лентой для примыкания.

Черепичная кровля – особый подход

А если у нас кровля из черепицы и дымоход, обложенный кирпичом? Обработка наружного дымохода выполняется с особой старательностью. Для обработки дымохода применяется рифленый, самоклеящийся, листовой алюминий или самоклеящийся листовой свинец.

Наша справка: листовой алюминий или свинец существует в виде изоляционного рулона с самоклеящейся одной стороной. Вторая сторона покрыта свинцовой или алюминиевой фольгой для защиты от различных механических воздействий и агрессивного влияния погодных явлений (снег, дождь, град и т.д).

Кровля из профнастила

Кровля из профнастила заслужила доверие потребителей, благодаря своей надежности и привлекательному виду. На кровлю из профнастила металлическую сэндвич трубу можно вывести так:

  • на поверхности профнастила намечают место установки;
  • при помощи болгарки прорезают профнастил, отступив внутрь пару сантиметров. Резать профнастил нужно очень аккуратно, чтобы не образовалось зазубрин;
  • сделав в углах отверстия прорезы, следует загнуть профнастил вверх;
  • теперь прорезаем перекрытие, делая аналогичное отверстие;
  • проводят монтаж металлического короба, через который нужно вывести сэндвич трубу;
  • выполнив вывод сэндвич трубы на кровлю из профнастила, в короб укладывают минвату или насыпают керамзит;
  • на сэндвич трубу надевают силиконовый уплотнитель и приклеивают его к профнастилу, образуя герметичный узел вывода дымоходной трубы.

Кровля из ондулина

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

Металлочерепица: делаем по правилам

Ну а если у нас покрытие из металлочерепицы? Чаще всего, проход дымохода через кровлю из металлочерепицы устраивают традиционной, наружной установкой разделки.  Однако этот способ не совсем надежен и эффективен.

Теперь рассмотрим, как правильно установить разделку вокруг печной трубы, облицованной кирпичом на кровле из металлочерепицы.

  • Для герметичного примыкания металлочерепицы с трубами дымохода, выше ската кровли, используем так называемый внутренний фартук.
  • Внутренний фартук устраивается до укладки металлочерепицы вокруг дымохода.

Внутренний фартук – однозначно штробим

Он может быть изготовлен как из оцинкованной стали с покрытием, так и без него.

Произвести монтаж фартука своими руками следует так:

  • Стальной профиль надо приложить к стенке трубы и отметить на ней верхнюю кромку фартука.
  • Затем, с помощью шлефмашинки, надо проштробить стенку трубы по намеченной линии.
  • По окончании штробления необходимо убрать пыль и промыть штробу водой.
  • Монтаж внутреннего фартука начинается с его нижнего элемента. Стальной профиль необходимо подрезать в нужных местах. Элемент устанавливается на место и плотно прижимается.
  • Следите за точным совпадением верхней части элемента со штробой.
  • Крепление осуществляется с помощью саморезов, вворачиваемых через нижнюю часть внутреннего фартука, в деревянные элементы крыши.

Аналогичным способом подрежьте и установите боковые и верхние элементы фартука. При этом не забывайте делать нахлесты на соседние части фартука, размером не менее 150 мм, во избежание протечек воды.

Герметизация внутреннего фартука

  • Вставленный в штробу край стального профиля необходимо загерметизировать с помощью специального герметика.
  • Под нижний элемент фартука заводится плоский лист, так называемый галстук, по которому пойдет сток воды.

Внутренний фартук

Проводим монтаж галстука своими руками:

  • «Галстук» для стока воды направляют либо в ендову, либо вниз до карниза крыши.
  • По краю галстука делается бортик. Это выполняется простым подгибанием края с помощью плоскогубцев и молотка.

После того, как вокруг трубы установлены листы кровельного материала, проводится монтаж наружного фартука. Он устанавливается аналогично внутреннему фартуку, но его верхняя кромка в штробу не утапливается, а производится герметизация стыка специальным герметиком.

Законченный вид

Материалы: правильный выбор — основа безопасности

Мы рассмотрели несколько из многочисленных способов, как устраивается крышная разделка дымохода, позволяющая вывести трубу через перекрытие на кровлю.
Теперь хочется обратить ваше внимание на то, чего ни в коем случае нельзя делать, когда нужно провести дымоход через крышу.

  • Как правило, современная крыша представляет собой этакий слоеный пирог. Многие материалы, используемые в этом пироге, совершенно не предназначены для соседства с элементами, подверженными нагреву.
  • Выбирая проходник для дымохода, в первую очередь вы должны позаботиться о пожарной безопасности здания и только во вторую — о его герметичности.
  • Надо понимать, что дымоход на крыше — это не просто один из элементов декора вашего здания, а действующий агрегат, от правильной конструкции и устройства которого может зависеть сохранность вашего имущества и ваша жизнь в целом.
  • Любые материалы, будь то герметик, крышка на дымоход, утеплитель и многое другое, должны полностью соответствовать используемому дымоходу.
  • Ведь возможность одних элементов устройства прохода или герметизации одного дымохода совершенно не подходит для использования с другим.

Нет гарантии – нет материала

Приобретайте материалы только в специализированных магазинах, в которых имеются грамотные продавцы–консультанты, способные правильно оценить устройство вашего дымохода и посоветовать вам приобретение того или иного материала или, наоборот, уберечь вас от необдуманных действий.

Наш совет: при приобретении элементов дымохода, проходов, частей и деталей герметизации и утеплителей, требуйте от продавцов предъявления сертификатов качества на каждый вид продукции.

Если по каким-либо причинам вам не предъявляют сертификаты, откажитесь от приобретения данной продукции. Не верьте на слово об имеющихся сертификатах, типа сертификаты есть, но начальника сейчас нет, а все документы у него.
Устраивая выход дымохода на крышу, приобретайте материалы в тех местах, где на подобную продукцию имеются сертификаты качества, даже если цена будет несколько выше. Подобная экономия может впоследствии дорого вам обойтись.

Проход через перекрытие и кровлю

Остались вопросы? Заполните форму
Мы обязательно свяжемся с вами!

Вы также можете круглосуточно оставить заявку на нашем сайте. По оставленной заявке в рабочее время с Вами свяжется менеджер,
проконсультирует Вас по спорным вопросам
и организует доставку заинтересовавшего Вас товара.

Режим работы:

будние дни — 9:00 – 18:00

суббота — 9:00 – 14:00

воскресенье — выходной

Адрес: г. Москва, ул.Каспийская улица, д. 24 корп. 1

Телефон: +7 (495) 989-40-74 (многоканальный)

e-mail: [email protected]

Адрес самовывоза:
г.Москва, Каширское ш., 23км стр.1

Адрес офиса:
г.Москва, Каспийская улица, д. 24 корп. 1

Реквизиты организации:

ИП Коробов С.А.

ИНН 773212226513

ОГРН 307770000237268

Адрес юридический:

119634, г. Москва, ул. Лукинская, д.7

Банковские реквизиты:

Р/счет 40802810740050000796 в ОАО «СБЕРБАНК РОССИИ» г. Москва

К/сч 30101810400000000225

БИК 044525225

Узел прохода дымохода через кровлю

Для того чтобы организовать правильные проходы через кровлю, например, для дымоходов и вентиляционных труб, существуют определенные технологии. Основной их задачей является сохранение тепло- и гидроизоляционных характеристик кровли.

Правила постройки и расположения дымоходов

Строительные  Нормы и Правила (СНиП) 41-01-2003 в главе об отоплении и вентиляции содержат базу нормативов по правилам постройки и месторасположению дымоходов. Информация о четких требованиях, касающихся размещения труб для отвода дыма на скатной кровле, в этом разделе отсутствует. Оговорена лишь высота трубы: она не должна быть ниже полуметра над уровнем конька (если сам дымоход находится на расстоянии меньше полутора метра от него). Если же данная труба располагается от конька на расстоянии больше полутора, но меньше 3-х метров, то она не должна быть ниже верхней точки кровли. В остальных вопросах лучше всего прислушаться к мнению профессионалов.

Инженеры по котельному оборудованию советуют располагать дымоходы максимально близко к коньку. Благодаря этому лишь малая часть трубы будет находиться в холодной зоне, а это поможет уменьшить количество конденсируемой влаги.

Кровельщики считают, что вывод дымохода лучше всего осуществлять через конек. Этот способ существенно упрощает организацию прохода кровли. Но в таком случае придется прорабатывать стропильную систему с разрывом верхней коньковой балки. А это невозможно в случае наличия мансарды.

Крайне нежелательным является расположение дымоходов возле мансардных окон во избежание попадания угарных газов в жилые помещения.

Также не рекомендуется организация прохода через кровлю в ендовах. Это значительно усложнит устройство гидроизоляции в этом месте и увеличит и без того высокую нагрузку на внешнее покрытие.

Учитывать подобные моменты нужно еще в период составления проекта дома, чтобы избежать вывода дымохода в тех местах, где этого лучше не делать. К сожалению, часто бывает наоборот, и расположение печи или отопительных котлов выбирается скорее из соображений внутреннего обустройства дома.

В итоге процесс правильного оформления прохода кровли заметно усложняется и может послужить причиной затягивания сроков сдачи объекта. Поэтому такие вопросы лучше решать заранее, не пренебрегая консультацией специалистов.

Самый непростой вопрос – это выполнение прохода через утепленную кровлю. Наличие правильно построенных паро-, гидро- и термоизоляционных слоев требует выполнения этих работ так, чтобы не ухудшить свойства этих конструкций. Основной проблемой является то, что большинство утеплителей кровли – это пожароопасные стекловолоконные вещества, прилегание которых к дымовой трубе является грубым нарушением пожарной безопасности.

Лучшим вариантом в данном случае будет выполнение отдельного для печной трубы короба, с зазором до 30 см по периметру. Свободное пространство нужно будет заполнить негорючим утеплителем, таким как каменная вата. Учитывая, что этот материал не боится влаги, в данном случае можно обойтись без гидроизоляции, которая также может прийти в негодность от соседства с горячей трубой.

Также есть вариант организации прохода кровли через карниз. В таком случае печь будет выступать отдельной пристройкой к дому. Положительным моментом этой конструкции является отсутствие необходимости обособления пирога изоляционных материалов. Недостатком выступает большая высота трубы, повергающейся таким образом сильным нагрузкам.

Обратившись в компанию «СК Про-Элит», вы можете быть уверены, что во время выполнения кровельных работ все технологии будут четко соблюдены. А крыша вашего дома прослужит без ремонта в течение длительного времени.

узел выхода круглой трубы, уплотнитель

Любая крыша имеет на своей поверхности трубу, будь то дымовая (при печном отоплении или наличии камина) или вентиляционная, если в доме газовое отопление. И правильно устроенный проход трубы через кровлю и перекрытие  гарантирует жильцам сухой потолок и комфорт проживания в доме.

Инженеры и специалисты — кровельщики расходятся во мнениях, где лучше всего располагать саму трубу на крыше. Одни из них считают, что труба должна быть расположена на минимальном расстоянии от конька крыши. В этом случае большая часть трубы остается в пределах чердачного пространства и защищена от воздействия холода и ветра.

Другая часть оппонентов утверждает, что труба дымохода должна располагаться непосредственно на коньке. Специалисты кровельного дела мотивируют такое расположение трубы тем, что в зимнее время не будет создаваться снежных карманов, которые могут служить источником протечек, а также более простым монтажом узла прохода дымохода.

Где должна располагаться дымоходная труба

Третий вариант расположения дымоходной трубы на крыше дома может предполагать некоторое расстояние от конька крыши.

Не следует забывать о том, что печь или камин могут располагаться в таком месте в доме, когда вывод дымохода не зависит от чьего-то мнения. В этом случае, устройство соединения трубы с кровлей и перекрытием делается по месту.

Не рекомендуется устраивать проход дымовой или вентиляционной трубы в ендовых, так как в этих местах будет сложно или невозможно вообще сделать качественную гидроизоляцию примыкания трубы к кровельному покрытию.

Больше всего неудобств создает устройство прохода дымоходной трубы через утепленную кровлю, в составе которой имеются несколько слоев – утеплитель, паро- и гидроизоляционные рулонные материалы, обрешетка, контробрешетка и само кровельное покрытие. Специалисты рекомендуют для этого устраивать отдельный короб, в который будет заключаться сам дымоход.

Главное, обезопасить деревянные конструкции крыши от соприкосновения с горячей поверхностью дымохода. Для этого используется минеральный утеплитель на основе стекловолокна или базальта.

Узел прохода трубы через кровлю может иметь разные формы, в зависимости от  применяемого материала для возведения самого дымохода. Форма дымоходной трубы может быть:

  • круглой;
  • квадратной;
  • прямоугольной.

Квадратная или прямоугольная форма дымохода создается чаще всего из-за применения кирпича или других блоков. Круглую форму дымоход приобретает, если используются асбестоцементные или металлические трубы.

Но в любом случае над дымоходной трубой следует устраивать колпак или зонтик, чтобы защитить внутреннюю часть дымохода от атмосферных осадков в виде дождя и снега. На металлические и асбоцементные трубы устанавливают специально сделанные для этой цели зонтики, а над каменными трубами выкладывается конструкция из кирпича, которая закрывает верхнюю часть дымохода и оставляются отверстия с боков трубы.

Независимо от места расположения, труба должна быть выше конька минимум на 50 см.

Выход дымоходной трубы через кровлю должен быть обустроен защитным фартуком, который выполняется, чаще всего, из оцинкованного металла, покрытого полимерными составами. Такой способ пригоден  для труб квадратного или прямоугольного сечения.

Устройство проходки круглой формы

Проходка для дымохода круглой формы

В настоящее время металлические трубы для дымоходов изготавливаются из нескольких слоев с утеплением. Для выполнения  герметичного соединения дымоходной трубы и кровельного покрытия производителями выпускаются готовые проходки из металла, которые имеют вид стального листа с закрепленным на нем фартуком – колпаком.

Сама труба проходит именно через колпак.  Сверху на трубу  надевается специальная «юбка», которая закрывает её стык с фартуком. При необходимости  можно дополнительно использовать эластичную термостойкую прокладку. Кроме металлических фартуков для прохода круглой трубы через кровлю используются специальные проходки, изготовленные из резины или силикона.

Выбирать проходку следует такого размера, чтобы внутренний диаметр кольца был на 20% меньше диаметра самой дымоходной трубы.

Если диаметр кольца невозможно подобрать точно по размеру, следует взять проходку меньшего диаметра и на месте подрезать до нужного размера. После этого уплотнительное кольцо натягивается на трубу. Использование хозяйственного или другого мыла значительно облегчит проведение этой операции.

Когда кольцо до конца оденется на трубу, его следует плотно прижать к кровельному материалу вокруг трубы. Под края кольца наносится герметик, после чего кольцо закрепляется при помощи саморезов к кровельному покрытию. Саморезы вкручиваются через каждые 3-4 см.

Круглые проходки могут монтироваться на любое кровельное покрытие. Эластичность материала, из которого они производятся, даёт возможность устраивать максимальную гидроизоляцию на кровельных материалах любой конфигурации.

Специалисты советуют пользоваться проходками, изготовленными  из силикона или мембранной резины EPDM. Эти материалы стойко переносят температурные перепады и могут служить долгие годы.

Проходка мембранной резины EPDM

В любом случае, при устройстве фартуков верхний край заводится под кровельное покрытие, а нижний край с нахлестом накрывает кровлю.

Устройство прохода для трубы квадратного или прямоугольного сечения

Если проход дымохода через кровлю устраивается с прохождением стропильной системы, то вокруг него устраивается своеобразная рамка, образованная стропильными ногами и поперечными балками, укладываемыми на ноги сверху и снизу трубы, на расстоянии, предусмотренном СНиП.

Для разных материалов дымовой трубы это расстояние может составлять от 13 до 25 см. Пространство вокруг дымоходной трубы заполняется утеплителем из минераловатных плит большой плотности. А так как такой утеплитель мало подвержен намоканию, по сравнению с тем, что обычно укладывается  для утепления кровли, то отпадает необходимость в паро- и гидроизоляции вокруг дымохода.

Примыкание пароизоляции и гидроизоляции к коробу, ограждающему дымоходную трубу, осуществляется следующим способом.

Рулонные материалы надрезаются в форме конверта,  закрепляют края конвертов на стропилах и поперечных балках с помощью гвоздей или скоб. Для лучшей гидроизоляции рекомендуется применять специальные ленты или герметики.

Обязательно следует сделать выше трубы водоотводящий желоб, по которому вода будет стекать на крышу.

Его делают из  гидроизоляционной пленки или из специальных металлических деталей, не поддающихся коррозии.

Проход печной трубы может выполняться и другим способом. Если труба устроена из современных материалов, которые имеют многослойную конструкцию, то паро и гидроизоляционные материалы можно крепить непосредственно к дымоходной трубе. Температура на поверхности такой трубы не превышает 60 градусов, поэтому паро и гидроизоляционные материалы не подвержены риску возгорания. При необходимости, устанавливают уплотнитель кровельных проходов. Крепление этих материалов к трубе осуществляется при помощи скотча. Однако, сверху необходимо устанавливать козырек (прижимную планку), который закрывает место соединения.

Полностью узел примыкания устраивается с нижним и верхним фартуком из оцинкованного металла. Края нижнего  фартука заводятся в желоб, пробитый в стене   (штроба), на предварительно уложенную паро и гидроизоляцию, герметизируются и после этого закрепляются саморезами к основанию крыши через кровельное покрытие

Также советуем посмотреть:


Узел прохода через кровлю: дымохода и трубы вентиляции

Неотъемлемой частью любой постройки (жилой, хозяйственной или промышленной) является система вентиляции.

Без эффективной вентиляции человек не сможет длительное время находиться в помещении.

Узел прохода вентиляции через кровлю

Чтобы система вентиляции работала с максимальной эффективностью, вентиляционная труба должна быть расположена в самом высоком месте здания.

А, значит, требуется пройти сквозь кровлю наружу.

Просто так вывести трубу на крышу не получится – ведь все осадки окажутся в итоге в вашем помещении.

Приходится устраивать специальную конструкцию, которая называется узел прохода.

Для каждого из вариантов кровли предназначен индивидуальный вариант такого узла.

Кроме проходов для вентиляции, устраивают проходы для дымоходов в тех домах, где присутствуют печи, камины или автономное отопление.

Узлы прохода, в зависимости от вида вентиляции и конструкции кровли могут иметь разные размеры и формы: квадратные, круглые, прямоугольные и пр.

Узел прохода дымохода


Его устройство через перекрытия и крышу является самым сложным моментом при монтаже внутреннего дымохода.

Если при проходе через перекрытие основная задача – это обеспечение пожарной безопасности, то при прохождении через крышу появляется вторая задача – сделать место выхода полностью герметичным, чтобы в помещение не попадала влага.

Ведь если влага через негерметичный стык попадет на элементы стропильной системы, начнется гниение, образование грибковых плесеней и через некоторое время начнется разрушение конструкции.

Чтобы этого избежать, следует к изготовлению прохода через крышу относиться с максимальной ответственностью!

Перед тем, как начать создание узла прохода дымохода, следует учесть несколько факторов:

  1. Из какого материала изготовлена труба дымохода. Ведь она может быть металлической, из асбоцемента или сложена из огнеупорного кирпича.Для каждого такого дымохода разработана индивидуальная конструкция прохода через крышу.
    При выборе материала трубы основное определяющее условие – это вид топлива, которое будет использоваться. Ведь температура сгорания у каждого вида топлива своя.
    Например, если вы планируете печь в своем доме топить торфом, дровами или углем, то металлические трубы использовать категорически запрещено!
  2. Наружная отделка дымохода. В зависимости от того, чем обложена труба или просто оштукатурена, зависит конструкция примыкания.
  3. Вид покрытия кровли. Специалисты рекомендуют строить дымоходы квадратного или прямоугольного сечения.
    Тогда вы сможете использовать готовые заводские элементы при устройстве примыкания к кровле. Как правило, в комплект кровельного материала входят именно такие элементы.
    Расстояние от наружной стены до горючих элементов должно составлять 15 см.

Определяем место установки дымохода


Профессионалы считают, что оптимальное место установки дымохода – это максимально близко к коньку.

Ведь снежные карманы не образуются вблизи конька, а значит, вокруг дымовой требы скопление снега будет минимальным.

При таком расположении дымоход будет эффективен при меньшей высоте.

Что существенно снижает воздействие на его конструкцию разных неблагоприятных факторов.

При небольшом возвышении над коньком дымовой трубы количество образованного конденсата будет минимальным.

Чем ниже по скату кровли от конька крыши располагается дымовая труба, тем больше она должна возвышаться над кровлей.

Узлы прохода не устраивают в ендовах и рядом с мансардными окнами.

Дымоход круглой формы


Если у вас используется круглый дымохода, то в нужном месте в кровле следует сделать отверстие.

Изнутри крыши вокруг отверстия закрепляют металлический лист, в котором также имеется отверстие для трубы.

Выбор изоляционного элемента зависит от того, какой угол наклона скатов кровли.

В специализированных магазинах продаются вспомогательные элементы под любой угол и диаметр трубы.

Кровельная проходка является пирамидкой, изготовленной из силикона, состоящей из нескольких ступенек.

Располагается такая пирамидка на круглом или квадратном фланце.

Благодаря тому, что силикон является исключительно эластичным материалом, совместить такую проходку можно с кровлей из любого материала.

И на сход снега или сильный ветер она практически не реагирует.

Все размеры (диаметр, угол наклона) указываются на фланце прокладки.

Другой вариант проходки – это проходка, изготовленная из металла.

В некоторых моделях проходок труба закрепляется изнутри, а снаружи приваривается верхний оголовок.

Но существует и другой вариант: дымоход проходит насквозь и на нем сверху закрепляется специальная часть, которая не позволяет влаге проникнуть внутрь.

К кровле фланец приклеивается на герметик и прикручивается саморезами.

Дымоход прямоугольной формы


Если дымоход имеет прямоугольную или квадратную форму, то в кровле изготавливают отверстие такой же формы, которое изнутри оформляют металлическим листом, также с отверстием.

Через такое окно на поверхность крыши выводится оголовок.

Такой вариант является идеальным, если обрешетка на крыше частая.

Но если обрешетка редкая, то между стропилами устраивается дополнительная стропильно-балочная система, позволяющая вокруг дымохода закрепить жаростойкую и гидроизоляцию.

После того, как квадратный дымоход прошел через кровлю, швы заделываются негорючими материалами и сверху монтируется специальный кожух из металла.

Об изоляции печной трубы на крыше.

О минимальном угле наклона односкатной крыши по ссылке. А также об угле наклона двускатной крыши и крыши мансардного типа.

О фронтоне крыши здесь. Устройство и подшивка.

Все щели, которые образуются при соединении с кровлей и в области примыкания к трубе заделывают при помощи специального термостойкого герметика.

Если герметизацию проводят поверх материала кровли, то для этого используется мягкая гидроизоляция, которая представляет собой специальную ленту на свинцовой или алюминиевой основе.

При помощи герметика такую ленту можно закрепить на любой поверхности.

Узел прохода воздуховода


Для того, чтобы вывести на крышу вентиляционную трубу, также используют подобные узлы.

Вот только конструкция их совсем иная, чем для дымоходов.

Потому что в вентиляционной трубе воздух имеет комнатную температуру и не требуется изолировать конструкции с точки зрения пожарной безопасности.

В наши дни промышленность освоила выпуск большого ассортимента узлов прохода для воздуховодов.

И остается только выбрать тот, который полностью соответствует параметрам вашей вентиляции.

На большинстве моделей имеется специальное кольцо для сбора конденсата.

Также в конструкции проходки может располагаться клапан.

Хотя большинство моделей клапана не имеют.

Все зависит от того, какой диаметр имеет воздуховод.

Если диаметр большой, то лучше использовать конструкцию с автоматическим клапаном.

Выводим провод


Вывести на крышу провод может понадобиться только в одном случае: если на крыше установлена антенна, к которой подходит кабель.

Решается такая проблема просто.

Компании, которые изготавливают материал для кровли, также выпускают специальные комплекты для антенны и провода.

Состоит такой комплект из антенной штанги и проходной черепицы.

Достаточно такую черепицу расположить на крыше, чтобы получить герметичный проход для кабеля.

Узел прохода дефлектора через кровлю


Одним из эффективных вентиляционных приспособлений является дефлектор.

Устройство закрепляется на вентиляционной трубе и образует поток воздуха при возникновении перепадов давления.

Притоки воздуха со свесов обеспечивают полноценное функционирование дефлектора.

Узел прохода для дефлектора ничем не отличается от подобных узлов обычных воздуховодов.

Ведь устройство крепится сверху на трубе после того, как вся система установлена и загерметизирована.

Монтаж узлов прохода


Устройство узла прохода под круглую трубу является более простым, чем под дымоход квадратного или прямоугольного сечения.

Чтобы герметично соединить кровельное покрытие и дымоходную трубу, используют специальные проходки, выпуск которых освоили производители кровельных материалов.

Такое устройство представляет собой лист из стали, на котором закреплен фартук.

Именно через этот фартук и проходит труба. Сверху на нее надевается специальная «юбка», которая закрывает стык фартука и трубы.

Для того, чтобы максимально загерметизировать узел прохода, используют термостойкую эластичную прокладку.

Кроме изделий из металла выпускаются узлы из силикона или резины.

Их очень удобно использовать, если нет возможности подобрать узел по размеру.

Такая проходка легко подрезается по месту под нужный размер.

Затем ее натягивают на трубу и плотно прижимают вокруг к кровельному материалу.

Под края изделия наносят слой герметика и закрепляют к кровельному покрытию при помощи саморезов.

Узел прохода квадратной трубы сделать намного сложнее.

Для прохода дымохода через кровлю устраивается короб между стропилами и поперечными балками, внутри которого находится труба.

Расстояние между стенками трубы и короба заполняют базальтовой ватой.

Примыкание к коробу гидро- и пароизоляции выполняется так: надрезают в форме конверта рулонный материал и на поперечных балках и стропилах закрепляют его при помощи скоб или гвоздей.

Для гидроизоляции используют герметики или ленты.

Второй способ гидроизоляции – крепление гидроизоляции непосредственно к трубе.

Видео об узле прохода трубы дымохода через кровлю.

При необходимости можно установить уплотнитель кровельного прохода.

Все эти материалы крепят при помощи скотча.

Сверху на конструкцию устанавливается прижимная планка, закрывающая место соединения.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Дымоход через стену, узел прохода через кровлю, крепление дымохода к стене

Во время монтажа дымовых труб в частном доме или бане не слишком опытными исполнителями допускается масса разных ошибок. Причем большая часть огрехов приходится на те места, где надо провести дымоход в стене или пересечь конструкции перекрытия и кровли. Это очень ответственные узлы, любая ошибка при их выполнении может привести к возгоранию и пожару в доме. В связи с этим в данном материале представлены исчерпывающие ответы на вопросы, как правильно вывести дымоход на улицу сквозь стену и крышу.

Как вывести трубу через крышу

В капитальных зданиях из кирпича или газобетона с плитами перекрытия принято продумывать устройство дымовых труб заблаговременно, еще на стадии проектирования. Когда все рассчитано правильно, то проблем никаких не возникает, дымоход располагается прямо в несущей кирпичной стене совместно с каналами для вентиляции.

Пересечение перекрытия внутри дома выполняется одновременно с его строительством, как и вывод трубы на кровлю.В зданиях из негорючих материалов противопожарные требования выполняются автоматически, поскольку высокая температура отходящих газов ничем не угрожает конструкциям из кирпича или газобетона.

Есть только 2 предостережения:

  • при использовании горючего утеплителя на чердаке надо проследить за тем, чтобы расстояние между ним и каналом внутри дымохода составляло не менее 38 см. Перекрытие около трубы надо просто утеплить негорючим базальтовым волокном;
  • расстояние от стенки кирпичной трубы до ближайшей деревянной конструкции (стропила, обрешетка) должно быть не менее 130 мм.

Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Узел сопряжения с шифером можно выполнять по старинке – с помощью полос рубероида и горячего битума либо мастики. Способ не годится, когда применены новые кровельные материалы – профнастил либо металлочерепица. Здесь нужно изготовить детали фартука из металла того же цвета, а потом закрепить их к дымовой трубе саморезами на дюбелях, промазав изнутри водостойким герметиком.

Важно. Нижнюю часть детали, закрепляемой со стороны конька, нужно завести под кровельное покрытие, иначе затекание воды неизбежно.

Теперь о том, как сделать узел прохода кровли дымоходом из металла. В этой ситуации правильным решением будет установка сэндвич трубы с несгораемым утеплителем внутри. Надо понимать, что согласно противопожарным правилам между одностенным стальным каналом и ближайшей кровельной деталью из дерева придется выдержать расстояние 500 мм. При монтаже сэндвича деревянная конструкция уже считается защищенной от огня, а потому интервал сокращается до 380 мм.

Для справки. В отличие от дымохода воздуховод вытяжной вентиляции, выходящий на крышу, не требует соблюдения таких строгих правил. Его достаточно хорошо герметизировать от затеканий воды.

Поскольку металлическая труба дымохода – круглая, то произвести наружную герметизацию затруднительно без такой детали, как мастер-флэш. Он просто натягивается на трубу сверху и фиксируется своей «подошвой» к кровельному покрытию.

В исключительных случаях, когда температура металлической поверхности превышает 100 °С, вместо силиконового мастер-флэша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе газохода из бани, где температура продуктов горения достигает 600 °С. Также мастер-флэш не подойдет для мягкой кровли из битумной черепицы или рубероида, тут более уместны стальные детали.

Проход через сгораемое перекрытие

В этом случае наилучший способ вывести дымоход сквозь перекрытие на чердак – поставить готовый потолочно-проходной узел. Он изготавливается из оцинковки необходимых размеров и под разные диаметры каналов, а стоит вовсе не дорого.

Для установки узла потребуется сделать в перекрытии проем, потом выполнить крепление нижней части и пропустить сквозь нее трубу.

Важно. Не допускается, чтобы внутрь потолочно-проходного узла попал стык секций дымохода. Если такое случается, необходимо подобрать секции другой длины.

Дальше все просто: полость узла плотно набивается базальтовым волокном, после чего устанавливается его верхняя часть. Если вы не хотите покупать готовое изделие, то подобный узел можно изготовить своими руками, вырезав деталь по размеру проема из оцинковки.

Потом делается отверстие под трубу и лист крепится к потолку. Чтобы выполнить набивку базальтовой ватой, с другой стороны можно смастерить короб из листового минерита, базальтового картона или, на худой конец, из дерева, как показано на фото:

Столь же несложно правильно вывести печной дымоход из кирпича, не выполняя кладки разделки. Памятуя о требуемом правилами расстоянии (380 мм от внутренней стенки канала), в деревянном перекрытии вырезается проем. После продолжается кладка трубы, а потом проем подшивается изнутри оцинковкой и набивается базальтовым уплотнителем.

Внимание! Не разрешается крепление металлического дымохода к несущим конструкциям кровли. Причина – тепловое расширение материала вследствие нагрева от удаляемых продуктов горения.

Как вывести дымоход через стену

Когда наружная стена сложена из кирпича или другого негорючего материала, то вывести сквозь нее газоходный канал достаточно просто. Вырезается круглое сквозное отверстие, куда потом ставится гильза из металла. Можно обойтись и без нее, если проем просверлен идеально круглым под наружный размер сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90°.

Помня о недопустимости стыков в толще стены, через отверстие пропускается труба, щели вокруг нее заполняются несгораемым уплотнителем. Остается только установить и присоединить ее к вертикальному участку. Если же дом построен из дерева или по каркасной технологии, то следует руководствоваться теми же правилами, что и при устройстве потолочно-проходного узла.

Это значит, что для выхода дымохода через деревянную стену в ней так же необходимо вырезать проем и поставить в него готовый элемент либо сделать таковой самостоятельно. Потом набить полость базальтовой ватой и закрыть с обеих сторон листами оцинкованного железа. В том случае, когда надо провести сквозь деревянную стену обычную одинарную трубу (например, из бани), то ширина проема должна быть увеличена на 120 мм в каждую сторону (до 500 мм).

Крепление дымохода к стене

Для правильного монтажа газохода из металла снаружи дома надо соблюдать ряд простых правил:

  • для установки нижней части трубы с тройником и конденсатоотводом лучше в качестве хорошего упора применить специальный кронштейн;
  • вставляя секции одну в другую (по конденсату), крепить дымоход к стене хомутами через каждый метр;
  • не допускать, чтобы хомуты совпадали со стыками секций;
  • при обходе свеса кровли не пользоваться коленами 90°, а только 45 или 30°;

если водосточная система еще не смонтирована, то надо оставить место для прокладки желоба, подобрав крепеж подходящей длины.

Заключение

К монтажу узлов прохода стен, перекрытия и кровли нужно относиться очень ответственно, особенно когда дымоход сделан из одинарной стальной трубы. Чем может закончиться несоблюдение перечисленных правил, можно увидеть на фотографиях, коими полон интернет. Напоследок мы выкладываем схему, где прописаны противопожарные правила для любых газоходных каналов:

Как заменить воротник дымохода на крыше | Home Guides

Дымоходные воротники, также известные как штормовые воротники, предотвращают попадание дождя в отверстие, где дымоходная труба проходит через кровлю. Если вы заметили воду на чердаке или пятна от воды на потолке возле камина, воротник, вероятно, следует заменить. В отличие от заглушек дымохода, которые закрывают верхнюю часть дымоходов из каменной кладки, воротники дымохода подходят к дымовой трубе. Замена хомута требует нескольких инструментов и уверенности в работе на крыше.

Подготовка к работе

Установите пояс для инструментов с молотком и отверткой, включая деревянный брусок, гибкую трубку из мастики для листового металла и универсальный нож.

Обвяжите один конец 1/4-дюймовой веревки вокруг верхней ступени удлинительной лестницы. Веревка используется для подъема нового хомута и должна быть достаточно длинной, чтобы доходить до земли, когда лестница поднимается над краем крыши.

Наденьте рабочие перчатки. Поставьте лестницу на край крыши рядом с местом расположения дымоходной трубы и вытяните ее так, чтобы верхний конец находился над краем крыши.Проденьте нижний конец троса через круглое отверстие в новом воротнике дымохода и завяжите его свободным узлом сверху.

Замена хомута

Осторожно поднимитесь на крышу по лестнице. Для скатной крыши займите место у трубы дымохода, поднимающейся вверх. На плоской крыше займите удобное положение.

С помощью отвертки ослабьте винт стяжной ленты в основании крышки дымохода. Возьмитесь за колпак заглушки и поверните заглушку, снимая ее с верхнего конца трубы дымохода.При необходимости поместите один конец деревянного бруска напротив нижнего края колпачка и постучите другим концом вверх молотком, чтобы сдвинуть колпачок. Снимите колпачок и отложите в сторону.

Возьмитесь за боковые стороны воротника дымохода и поворачивайте его в разные стороны, поднимая вверх и снимая с верхнего конца трубы дымохода. Отложите старый воротник в сторону.

Поднимите новый воротник за веревку и развяжите узел. Поместите хомут наверху трубы дымохода скошенными краями вниз.Сдвиньте его по трубе и установите на верхний край кровельной планки.

Отрежьте кончик тюбика мастики канцелярским ножом. Сожмите трубку и нанесите мастику на верхний край воротника, где он встречается с дымоходной трубой.

Установите заглушку дымохода на верхнюю часть дымоходной трубы. Возьмитесь за внешние края крышки и отрегулируйте ее так, чтобы она располагалась ровно, а не под наклоном. Затяните ремешок с помощью отвертки.

Привяжите конец веревки к старому воротнику и опустите его на землю, прежде чем спускаться с крыши.

Ссылки

Советы

  • См. Технические характеристики камина, чтобы определить размер дымоходной трубы и воротника. Если руководство недоступно, снимите колпачок дымохода и измерьте диаметр основания, чтобы определить размер круглого отверстия в воротнике.
  • Мусор может накапливаться на старых дымоходных трубах, что затрудняет скольжение муфты вверх или вниз по трубе. Наденьте респиратор и удалите мусор металлической щеткой.

Предупреждения

  • Обратитесь к профессионалу для замены хомута, когда крышка дымохода находится вне досягаемости, когда вы стоите на крыше.
  • Не работайте на крыше во время сильного ветра или проливных дождей.
  • При работе на крышах с глиняной черепицей надевайте ботинки с мягкой подошвой или спортивную обувь. Встаньте в желобах, а не на радиусных частях плиток, чтобы не сломать плитки.

Writer Bio

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе.За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби - лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Это дымоход, дымоход или вентиляционное отверстие? - Анн-Арбор, Мичиган

.

Ваш дымоход, несмотря на простой внешний вид, намного сложнее, чем может показаться. Хотя дымоходы могут украшать вашу крышу, они служат гораздо более важной цели, чем просто эстетика.

Поскольку существует множество различных типов дымоходов, многие домовладельцы не знают правильной терминологии, используемой при описании своей каминной системы. Ниже приводится обсуждение трех наиболее часто путаемых терминов, связанных с камином: дымоход, дымоход и вентиляция.

Дымоход

Дымоход - это вертикальная труба, которая простирается от верхней части вашей крыши, позволяя дыму, газу или другим продуктам сгорания выходить из вашего дома. Дымоход может пройти через другие части дома перед выходом из дома; это особенно актуально для домов, где дымоход находится не на внешней стене или находится на первом этаже.

Дымоходы обычно строятся из кирпича, раствора или другой кирпичной кладки или изготавливаются на заводе и изготавливаются из нержавеющей стали. Некоторые дымоходы заводского изготовления покрыты декоративной планкой для дымохода, сайдингом или другими кровельными материалами, подходящими для остальной части дома.

При обсуждении частей вашей каминной системы дымоход, как правило, является внешней частью, которая подвергается воздействию элементов.

Дымоход

Термин «дымоход» относится к проходу, по которому дым, газ или продукты сгорания выходят наружу.Воздуховоды, трубы, вентиляционные отверстия и даже дымоходы могут считаться типами дымоходов. Дымоход предназначен для защиты остальной части дома от тепла побочных продуктов сгорания, вызванного пожаром.

Большинство домов с современными каминами имеют облицованный дымоход. Многие дымоходы облицованы плиткой, хотя, возможно, со временем потребуется их замена из-за повреждений или гниения. Дымоходы с поврежденными вкладышами дымохода часто ремонтируют с помощью залитых на месте вкладышей или вкладышей из нержавеющей стали, чтобы убедиться, что в дымоходе нет зазоров или отверстий, через которые может выйти горячий воздух, газ, угольки или искры.

Вентиляционное отверстие

Вентиляционные отверстия похожи на камины и дымоходы в том смысле, что они могут проходить через другие части дома, и им необходима температурная защита, чтобы предотвратить передачу тепла от вентиляционного отверстия к окружающим строительным материалам. Однако вентиляционные отверстия не предназначены для работы с высокой температурой, выделяемой при сжигании дров. Из-за этого в газовых каминах чаще всего используются форточки.

Вентиляционные отверстия могут выходить вертикально через крышу, но также могут выходить горизонтально через стену.Подобно дымоходам и дымоходам, вентиляционные отверстия позволяют побочным продуктам сгорания выходить из дома, одновременно втягивая наружный воздух для разжигания огня. Втягивая воздух снаружи в закрытую систему сгорания, камины с вентиляционными отверстиями могут работать намного эффективнее, чем их аналоги с открытым топком.

Если вы не уверены, есть ли в вашей каминной системе дымоход, дымоход или вентиляционное отверстие, обратитесь в компанию Clean Sweeps of Michigan прямо сейчас. Наши высококвалифицированные сотрудники могут оценить состояние вашей каминной системы, убедившись, что вы знаете правильную терминологию, которую нужно использовать в будущем.

Ремонт мигания дымохода - Талса Ок

Каковы признаки негерметичного мигания?

Возможно, вам потребуется отремонтировать или заменить мигание, если вы заметили следы влаги или повреждения водой на чердаке вокруг дымохода или на стенах или потолках, окружающих дымоход. Ищите такие вещи, как гниль и пятна на дереве.

Но вам не нужно играть в детектива, если вы просто запланируете ежегодную проверку с помощью C&C Chimney.Наши специалисты по дымоходам, сертифицированные CSIA, внимательно и тщательно осмотрят вашу дымоходную систему, проверяя даже малейшие признаки утечки. Если мы обнаружим, что причиной утечки в дымоходе является неисправная мигалка, мы предложим долгосрочное решение проблемы.

Это решение может включать ретрансляцию мигания, или нам может потребоваться просто герметизировать и гидроизолировать гидроизоляцию с помощью FlashSeal.

  • Установка окладов —При установке новых окладов мы используем ступенчатые и встречные оклады, чтобы обеспечить длительную и эффективную защиту.Ступенчатый оклад идет у основания дымохода и проходит под черепицей, в то время как встречный оклад заделывается в стыки раствора на дымоходе. Наша команда использует нержавеющую сталь, устойчивую к коррозии, поэтому вы можете быть уверены, что ваш новый оклад прослужит долго. Мы также можем установить сверчок дымохода (компонент треугольной формы, который отводит воду от дымохода), если это необходимо.
  • Ремонт мигания с помощью FlashSeal - FlashSeal - отличный вариант для ремонта мигания, которое находится в хорошем состоянии, но просто требует герметизации.На этот продукт дается 7-летняя гарантия от протечек, а на самой обшивке остается гибкая водонепроницаемая мембрана. Доступный в коричневом, черном или белом цвете, FlashSeal разработан для незаметной защиты практически любого дымохода и крыши.

Готовы защитить дымоход и дом от утечек при высыхании? Позвоните в C&C Chimney по телефону 918-396-8296 или запишитесь на прием онлайн сегодня. Наши опытные и вежливые специалисты по дымоходам прибудут вовремя и будут относиться к вам и вашему дому с большим уважением.В конце концов, главная забота нашей семьи - это удовлетворение, безопасность и комфорт вашей семьи!

Пусть наша профессиональная гидроизоляция дымохода станет вашей первой линией защиты от дорогостоящих и разрушительных протечек дымохода.

Осмотр вентиляционных отверстий типов B и L

Ник Громицко, CMI®

Вентиляционные отверстия типа B

Вентиляционные отверстия типа B подходят только для перечисленных в списке, оборудованных вытяжным колпаком, газовых приборов, включая большинство бытовых систем отопления и горячего водоснабжения.

Их нельзя использовать со следующими приборами:
  • дровяные приборы, такие как камины и дровяные печи;
  • мусоросжигательных заводов;
  • мазутное оборудование;
  • оборудование угольное;
  • любой прибор, который сжигает что-либо, кроме сжиженной нефти или природного газа; или
  • любой прибор, выделяющий дымовые газы с температурой более 480 ° F (249 ° C).

Вентиляционные отверстия типа B должны быть оборудованы собственными специальными заглушками для дымохода.Если колпачок поврежден или утерян, его нельзя заменять чем-то, не рекомендованным производителем. Зазор, необходимый для горючих материалов, указан на внешней металлической поверхности дымохода и обычно составляет 1 или 2 дюйма.

Вентиляционные отверстия типа L

Вентиляционные отверстия типа L предназначены для вентиляции одобренных масляных и газовых приборов, которые производят дымовые газы вытяжного шкафа, температура которых не превышает 570º F (299º C) или 926º F (299º) C) в течение 10 минут в ситуации перегорания. Минимальный зазор от горючих материалов обычно составляет 3 дюйма. Вентиляционные отверстия типа L не следует использовать для вентиляции угольных или дровяных приборов.

Может быть трудно определить разницу между вентиляционными отверстиями типа L и типа B, потому что они сделаны из одинаковых компонентов, но тип вентиляционного отверстия должен быть четко указан на вентиляционном отверстии. Оба имеют двойные стенки, хотя вентиляционные отверстия типа L обычно имеют внутреннюю стенку из нержавеющей стали, а вентиляционные отверстия типа B - нет.

Независимо от типа вентиляции, инспекторы InterNACHI могут проверить следующие дефекты:

  • Износ наружной стены, который, вероятно, вызван повреждением внутренней металлической футеровки;
  • нарушение требований к высоте кровли.Все металлические вентиляционные отверстия должны заканчиваться на высоте не менее 2 футов над поверхностью крыши и всего в пределах 10 футов от вентиляционного отверстия, например, гребня конька крыши;
  • недостающие компоненты, например, колпак дымохода;
  • противопожарные заглушки не установлены ни на верхней, ни на нижней стороне балки, где вентиляционное отверстие проходит через полы или крышу. Противопожарное устройство должно обеспечивать класс огнестойкости, равный или превышающий уровень огнестойкости пола или крыши, через которые проходит вентиляция;
  • заблокированные сетки от птиц, часто вызванные замерзанием влаги в более прохладном климате;
  • важные балки, стропила или другие несущие элементы конструкции, вырезанные для прохождения вентиляционного отверстия.Вентиляционные отверстия также не должны нарушать водопроводные и электрические линии; и
  • , является ли вентиляционное отверстие слишком высоким или слишком низким. Производители могут устанавливать требования к минимальной и максимальной высоте для всего вентиляционного узла, например вентиляционного отверстия AirJet Type L, минимальная высота которого составляет 6 футов, а максимальная - 30 футов.

Инспекторы могут порекомендовать, чтобы дополнительная коррозионная стойкость вентиляционных отверстий обеспечивалась крышкой из нержавеющей стали, секциями труб из нержавеющей стали с кожухом или накладками из нержавеющей стали или алюминия и штормовыми воротами.Они также могут порекомендовать клиентам использовать имеющиеся в продаже присадки к топливу, улучшающие сгорание и нейтрализующие кислоту, чтобы предотвратить повреждение вентиляционных отверстий серной кислотой.

Таким образом, вентиляционные отверстия типов B и L предназначены для отвода газов из определенных типов устройств и при определенных условиях.

Как определить высоту дымовой трубы твердотопливной трубы класса A над линией крыши

Автор: Шон Саммерс, Национальный институт каминов (NFI), сертифицированный специалист по очагу - WoodStovePro.com

Возникает много вопросов об этом правиле, и кажется, что оно вызывает большую путаницу. К счастью, этот стандарт на самом деле довольно прост. В большинстве случаев, имея всего две информации, вы можете рассчитать высоту дымохода на бумаге, даже не взбираясь на крышу.

Во-первых, вам нужно знать наклон вашей крыши. Уклон кровли рассчитывается легко, и если вы не знаете, как это сделать, прочтите мою статью Понимание и расчет уклона крыши .Кроме того, вам потребуется расстояние по горизонтали между пиком и краем высокой стороны трубы (см. Рис. 1), где вы планируете проход через крышу. Мы рассмотрим математику немного ниже; сначала давайте рассмотрим правило 10 и 2 (см. рисунок 2).

Большинство производителей дровяных печей и заводских каминов (и местные строительные нормы и правила) требуют, чтобы дымоход «выступал не менее чем на 2 фута над любой частью любой конструкции в пределах 10 футов (по горизонтали) и выступал не менее чем на 3 фута выше наивысшая точка проникновения в крышу.”**

Имейте в виду, что обычно существует минимальное требование к высоте дымохода для всей системы (обычно 15 футов, которое иногда включает соединительную трубу), которое может повлиять на конечную высоту вашей дымоходной системы. На необходимую высоту дымохода могут влиять и другие факторы, такие как «эффект домовой трубы» и большая высота над уровнем моря. «Высота дымохода, возможно, потребуется увеличить на 2–3% на каждые 1000 футов высоты». ** Хотя добавленная высота обычно означает более сильную тягу, есть момент, когда система может стать слишком длинной и может произойти перетяжка, что приведет к повышенный расход топлива, более высокие температуры горения и повреждение прибора.

А теперь урок математики. Уклон крыши выражается отношением подъема к пробегу. Подъем - это длина, выраженная в дюймах, на которую линия крыши проходит вверх на 12-дюймовое горизонтальное расстояние, известное как пробег. Например, обычный уклон, такой как 4/12, будет означать, что на каждые 12 дюймов пробега крыша поднимается на 4 дюйма. Итак, если правило 10 футов 2 фута требует от нас измерения 10 футов до ближайшей линии крыши или конструкции, то мы можем использовать подъем для расчета требуемой высоты. Вернемся к нашему примеру, на пробеге 10 футов крыша поднимется на 40 дюймов.Кроме того, согласно нашему правилу, нам нужно добавить 2 фута или 24 дюйма, что даст нам общую высоту 64 дюйма. Итак, возьмите верхнее число уклона вашей крыши и умножьте его на 10, затем прибавьте 24, обратите внимание на Пример 1. Если ваша расчетная требуемая высота падает ниже 36 дюймов (3 футов), то, согласно нашему правилу, она должна быть не менее 3 фута на высокой стороне прохода трубы.

Этот расчет только из Примера 1 даст вам надежную рабочую высоту, но если вы приблизитесь к своему пику, у вас может быть больше высоты трубы, чем вам действительно нужно.Если вы можете измерить расстояние по горизонтали между пиком и краем высокой стороны трубы, где вы планируете проход через крышу, вы можете использовать это для расчета своей высоты относительно пика крыши или линии гребня. Часто это можно измерить изнутри комнаты, где вы планируете установить печь, или внутри чердака. Многие ошибочно думают, что труба всегда должна быть на 2 фута выше пика крыши.

Давайте посмотрим на пару примеров. Вы находитесь близко к своему карнизу и обнаруживаете, что ваше измерение составляет 18 футов от пика до глубины проникновения на шаге 4/12 (см. Рисунок 3).Для 18 футов бега у вас будет подъем 72 дюйма. Если предыдущий расчет дает требуемую высоту в 64 дюйма, мы можем видеть, что верх трубы не поднимется выше пика крыши, но все равно будет соответствовать требованиям правила. В следующем примере высота дымохода меньше. Если ваша максимальная дальность проникновения составляет 7 футов, у вас будет подъем на 28 дюймов. Согласно правилу 10 и 2, как только вы окажетесь на уровне пика, вам нужно будет только на 2 фута выше него. Таким образом, 28 дюймов плюс 24 дюйма - это высота дымохода всего 52 дюйма.Это уменьшает фактическую требуемую высоту на 12 дюймов по сравнению с нашим предыдущим расчетом в 64 дюйма.

Обратите внимание, что это правило обычно не применяется к системам выпуска гранул и газов. Надеюсь, эта статья помогла вам понять правило 10 и 2, но если у вас все еще есть вопросы, оставьте комментарий или отправьте нам электронное письмо. Мы всегда рады помочь.

* Этот пост предназначен для использования в качестве руководства, поэтому всегда сверяйтесь с руководством пользователя вашего устройства и местными правилами, прежде чем планировать свою систему.

** Справочное руководство по системе дровяной печи. Фонд образования очага. Декабрь 2002 г. стр. 92

Есть ли необходимое расстояние между линией сброса сточных вод и дымоходом?

Конечным стандартом будет ваш местный строительный отдел и инспектор, но Международный сантехнический кодекс конкретно запрещает прокладку водопровода только в лифтовых шахтах или в помещениях с лифтовым оборудованием (301.6). Единственные требования, относящиеся к расположению вентиляции, касаются размера, расстояния и типа подключения к системе, которую они вентилируют.Все остальное относится к Международному механическому кодексу.

Для дымоходов, которые используются только для вентиляции газовых приборов, IMC подчиняется Международному кодексу топливного газа. В соответствующей части (501.15.4) кодов и указывается только то, что в воздушном пространстве имеется разрешение на использование горючих материалов в соответствии с Международным строительным кодексом. Обратите внимание, что есть специальное исключение для каменных дымоходов с вкладышем с низким просветом.

Это возвращает вас к тому, что, похоже, вы уже знаете из своего вопроса (R1003.18) «Любая часть каменного дымохода, расположенная внутри здания или в пределах внешней стены здания, должна иметь минимальный зазор для воздуха до горючих материалов 2 дюйма (51 мм)». Однако, опять же, это исключение, если установлена ​​облицовка дымохода с малым зазором:

Дымоходы для каменной кладки, оборудованные системой облицовки дымоходов, перечислены и маркирован для использования в дымоходах, контактирующих с горючими веществами в соответствии с с UL 1777 и установлен в соответствии с инструкциями производителя в инструкции по установке разрешено иметь горючие материалы контактируют с их внешними поверхностями.

ПВХ

воспламеняется при температуре 435–557 °, примерно в том же диапазоне температур, что и древесина (хотя в этот момент это будет расплавленная лужа). Таким образом, если ваша облицовка дымохода не рассчитана на контакт с горючими веществами, вам понадобится оцинкованная или другая негорючая труба. Если вы не знаете, как рассчитан дымоход, я бы принял наличие существующего воздушного зазора, чтобы указать, что он не рассчитан на контакт.

Тем не менее, если вы можете выдержать минимум 2 дюйма для трубы из ПВХ, и местный орган по соблюдению правил подпишет это, я сделаю это.Упрощенно говоря, газовая печь с КПД 90% в основном сбрасывала бы только 10% выработки БТЕ в дымовой газ. Я ни разу не припомню, чтобы находил кирпичный дымоход, который был бы даже теплым на ощупь снаружи, кроме как в непосредственной близости от входа в печь.

Заглушки на крышу, заглушки и аксессуары MasterFlow

Библиотека документов

Приложения и утилиты GAF

Видеотека с практическими рекомендациями GAF

Учебные мероприятия и программы CARE

Инструменты для профессионалов строительства

Инструменты для дистрибьюторов

Программы сертификации GAF

Найдите подрядчика по кровельным работам для жилых домов

Кровельная черепица

Дизайнерская черепица

Битумная черепица Timberline

Битумная черепица с тремя выступами

Выберите кровельную черепицу

Компоненты и аксессуары кровельных систем

Обзор кровельной системы на весь срок службы

Битумная черепица для начинающих

Защита настила крыши (кровельный войлок и подкладка)

Герметичные барьеры

Вентиляция чердака Cobra

Опоясывающий лишай для бедра и конька

Прочие жилищные товары
(Вентиляционные отверстия, сайдинг, рулонная кровля)

DecoTech Солнечная кровельная система

MasterFlow Вентиляция чердака

Фиброцементный сайдинг

Мембрана для кровли с низким уклоном Liberty

Рулонная кровля для жилых помещений

TruSlate Оригинальная кровля из шифера

Изоляционные панели крыши

Краска для аксессуаров крыши

Герметик для каменной кладки

Информация о гарантии

Сравнить гарантии GAF

Гарантия FAQ

Зарегистрируйте свою гарантию

Спланируйте кровельный проект

Видеотека с практическими рекомендациями GAF

Нужна ли мне новая крыша

Мастер кровли GAF

Ремонт виртуального дома

GAF & Designing Spaces Roofing Guide

Руководство по стилю черепицы

Документы, спецификации и технические характеристики

Зеленая крыша Центральная

Глоссарий кровельных терминов

DIY Центр

Ответ на шторм

Купить продукты / установить

Цены / Где купить продукты GAF

Найти подрядчика по кровельным работам Master Elite ®

Видеотека с практическими рекомендациями GAF

DIY Центр

Профессиональные ресурсы

Для архитекторов и разработчиков

Для профессиональных подрядчиков и дистрибьюторов

Документы, спецификации и технические характеристики

Видеотека с практическими рекомендациями GAF

Найти главного подрядчика по кровельным работам

Коммерческие кровельные продукты, системы и аксессуары

Просмотреть все кровельные системы коммерческого назначения

Асфальтовые аксессуары

Застроенная кровля

Кровельный битум модифицированный

Кровля однослойная

Покрытия и мембраны, наносимые жидкостью

Специальность (Садовые и террасные кровли)

Изоляция, защитные панели и системы крепления

Клеи, грунтовки и герметики

Профессиональные ресурсы

Владельцы и менеджеры коммерческой недвижимости

Для архитекторов и разработчиков

Для профессиональных подрядчиков и дистрибьюторов

Документ и спецификации GAF.Библиотека

Видеотека с практическими рекомендациями GAF

План коммерческого проекта кровли

Узнайте о коммерческих кровлях

Руководство по системам с малым наклоном

Сравнить информацию о гарантии

Документ и спецификации GAF. Библиотека

Как техническое обслуживание экономит ценные доллары

Библиотека видео GAF

Купить продукты / установить

Где купить коммерческие кровельные материалы GAF

Найти главного подрядчика по кровельным работам

Найдите менеджера по коммерческой территории

Видеотека с практическими рекомендациями GAF

Новости, СМИ и пресс-релизы GAF

Новости и пресс-релизы

GAF В СМИ / ТВ-клипах

Загрузить логотипы и фотографии

Все о GAF

О компании

Контактная информация

Возможности трудоустройства

Информация для держателей облигаций

Патентная информация GAF

Блоги и социальная сеть GAF

Корпоративный блог GAF

Блог об устойчивом развитии GAF

Блог GAF CARE

Новости отрасли GAF

GAF В Твиттере

GAF В Facebook

Кровельные ссылки, которые нам нравятся

.

Related Post

2021 © Все права защищены.
