Увеличение тяги дымохода – что делать, как проверить и увеличить вытяжку, как сделать стабилизатор своими руками по чертежам и видео

Разное
alexxlab

Содержание

Как усилитель тяги дымохода своими руками — фото и пошаговое видео

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Содержание статьи

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

  1. По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом. Клубы дыма - верный признак наличия обратной тяги

    Клубы дыма — верный признак наличия обратной тяги

  2. По цвету пламени. Посмотрев на цвет пламени, можно проверить уровень силы тяги. Если пламя внутри топки имеет белый оттенок и потрескивает во время горения, тяга избыточно сильная. Оранжево-красный цвет говорит о недостаточной тяге. Если дымоход спроектировать правильно, пламя имеет ровный золотисто-желтый оттенок.
  3. С помощью спички. Если зажечь спичку, свечу или другой источник огня и поднести к отопительному прибору, пламя должно отклонится к топке. Если оно остается ровным, можно быть уверенным, что тяги нет. При отклонении пламени в противоположную от топки сторону, присутствует обратная тяга в дымоходе. Проверка тяги в дымоходе с помощью спички

    Проверка тяги в дымоходе с помощью спички

  4. С помощью зеркальца. Еще один метод проверить силу тяги внутри дымохода – поднести карманное зеркало к топке. Появление конденсата на его зеркальной поверхности означает, что удаление дыма затруднено.
Способы проверки тяги

Способы проверки тяги

Проверка тяги свечой

Проверка тяги свечой

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

  • Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
  • Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
  • Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
  • Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель. Факторы, влияющие на силу вытяжки

    Факторы, влияющие на силу вытяжки

  • Неправильная позиция относительно конька. Дымоходные располагают на одном уровне или выше конька крыши. Конек при наветренном положении резко уменьшает силу тяги в дымоходе.
  • Попадание в зону ветрового подпора. Если по соседству от дома стоит высокое сооружение, оно загораживает дымоход от ветра, не давая дымоходной системе нормально функционировать.
  • Погодные условия. Иногда тяга снижается из-за понижения атмосферного давления, попадания внутрь дымохода влаги из-за дождя, тумана или снега. Однако, эти изменения не страшны, так как носят временный характер. Ослабление тяги из-за погодных условий

    Ослабление тяги из-за погодных условий

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

  1. Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
  2. Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания. Нормы высоты дымоходной трубы для обеспечения тяги

    Нормы высоты дымоходной трубы для обеспечения тяги

  3. Установка ротационных турбин. Это устройство, устанавливаемое на оголовок дымохода, состоит из одного или нескольких винтов. Под воздействия ветра турбины вращаются и создают разрежение воздуха, для достижения большей разницы между внутренним и наружным давлением. Применение турбин эффективно лишь в ветреную погоду, их рекомендуют использовать, если температура дыма на выходе из дымохода не более 200 градусов. Ротационные турбины

    Ротационные турбины

  4. Использование специального дефлектора. Специальные модели дефлекторов имеют особую аэродинамическую форму. За счет свойства воздуха понижать давление при эффекте падения во время прохождения препятствия в дефлекторе создается зона разрежённости, стимулирующая дым покидать трубу. Эффективность аэродинамических дефлекторов заметна только в ветряную погоду. Аэродинамический дефлектор

    Аэродинамический дефлектор

  5. Усилитель тяги. Устройство для автоматического регулирования тяги представляет собой колпачок в виде зонтика с термодатчиком, устанавливаемый на трубу дымохода. Термодатчик анализирует температуру выходящих газов и срабатывает самостоятельно. Усилитель тяги сохраняет в дымоходе давление в пределах 10-35 Па, оптимизируя работу отопительного прибора и расход топлива.
  6. Дымосос. Если эффекта от предыдущих способов нет, на трубы устанавливают дымосос, снабжённый винтом и электромотором. В ветряную погоду винт крутится самостоятельную, если движений воздуха нет, срабатывает электрический мотор и приводит его в движение.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Видео-инструкция

krovlyakrishi.ru

Как улучшить тягу в дымоходе

Важнейшим параметром работы системы дымохода является тяга. Все знают, что она очень важна для работы печи или котла, но мало кто знает – а что же такое тяга? Этот параметр определяет скорость и объем движения дымовых газов по дымоходу. Она необходима для удаления газов и притока кислорода для поддержания процесса горения. Само явление тяги возникает из-за разной плотности холодного и горячего воздуха. Горячий менее плотен, и соответственно замещается холодным. Так происходит движение горячих потоков снизу-вверх.

Содержание статьи

Эффективность тяги может зависеть от нескольких параметров:

  • dymohoddymohodВнутреннее сечение дымохода. Чем меньше его диаметр, тем быстрее скорость выхода горячих газов. Но при достижении определенного минимального размера они начнут попадать вовнутрь помещения. Если же труба слишком большая, то поток холодного воздуха может сформировать так называемую обратную тягу.
  • Количество сажи, осевшей на стенках дымохода. Она может существенно снизить полезный диаметр трубы, что приведет к потере скорости тяги.
  • Количество поворотов в дымоходе. Каждый поворот или отвод – это дополнительное препятствие для прохождения дыма.
  • Герметичность системы. Если в конструкции есть щели, то через них в систему может попадать холодный воздух, образующий холодную завесу и препятствующий прохождению дыма.
  • Погодные условия. Низкое атмосферное давление и высокая влажность уменьшают скорость замещения горячего воздуха холодным в отопительном приборе.

Данные факторы являются основными, но не единственными. Чаще всего тяга зависит от правильного расчета конструкции дымохода – оптимальное сечение и количество угловых элементов.

Несоблюдение вышеизложенных условия зачастую и является причиной плохой тяги. Но как можно определить этот показатель без специальных приборов и устройств?

kak-uluchit-tyagu-v-dymohodekak-uluchit-tyagu-v-dymohode

Определение тяги самостоятельно

Если эффективность работы печи (котла) заметно ухудшилась, то есть несколько способов проверить тягу. Можно воспользоваться специальным прибором – анемометром, но в большинстве случаев его приобретение для домашнего пользования неэффективно в экономическом плане. Лучше всего прибегнуть к проверенным народным методам:

  1. Свеча. Если зажечь свечу, поднести ее к дымоходу и сразу же потушить,- то по направлению движения дыма можно увидеть – есть ли тяга.
  2. Степень задымленности в помещении.
  3. Тонкий листок. Степень его отклонения может говорить о наличии тяги.

После того, как проблема была определена, можно приступать к ее решению.

tyaga

tyaga

Способы улучшения тяги

Существует несколько способов улучшить тягу, и каждый из них по-своему эффективен. Но прежде чем приступать к реализации одного из них следует сделать ряд профилактических процедур с самой конструкцией дымохода:

  • Чистка от сажи (об этом читайте тут). Для этого используют специальный набор, состоящий из ерша, грузила и стального канатика.

chistka_pechnyh_trub_1chistka_pechnyh_trub_1Для этого необходимо подняться на крышу и в выходную часть дымохода опустить ерш по всей протяженности трубы. Далее поступательными движениями начать прочищать стенки дымохода. При этом в печь начнут падать пласты сажи, которые потом извлекаются.

  • Полная герметизация дымохода. Пользуясь одним из вышеописанных методов необходимо проверить конструкцию на отсутствие щелей или отверстий. Данная проблема характерна для кирпичных дымоходов, когда в процессе эксплуатации происходит частичное разрушение кладки.

Если после этих мер тяга не улучшилась, то нужно прибегнуть к более радикальным способам.

Регулятор тяги

regulyatorregulyatorЭтот прибор устанавливается на выходной патрубок дымохода.

После предварительной регулировки он компенсирует давление в трубе с внешним давлением. При этом происходит не только нормализация работы отопительного прибора, но и скорость тяги имеет величину одинаковую, независимо от внешних погодных условий.

Стоит отметить, что регулятор способствует повышению КПД работы всей отопительной системы.

Дефлектор

Данный дополнительный элемент конструкции также ставится на внешнюю часть дымохода.

deflektordeflektorЕго внешний диаметр намного превышает сечение самого дымохода. Это необходимо для возникновения эффекта падения давления при обтекании воздушным потоком препятствия. Т.е. когда конструкция дефлектора обтекается воздушным потоком, внутри его создается область низкого давления, которая способствует возникновению условий для лучшей скорости тяги.

Дымоходный флюгер

flugerflugerОригинальная конструкция, которая способна не только улучшить тягу , но и защитить дымоход от попадания в него атмосферных осадков.

В основе его работы лежит принцип дефлектора и вывод дымовых газов только с подветренной стороны. Это позволяет уменьшить внешнее воздушное сопротивление и тем самым нормализовать скорость тяги.

 Дымовой вентилятор

Один из самых эффективных методов, который заключается в установке специального вентилятора на дымоход.

ventilyatorventilyatorВнутри этой конструкции расположена вентиляционная система, создающая искусственный воздушный поток в дымоходе. Он создает разряженную воздушную область внутри дымохода, тем самым улучшая условия возникновения хорошей тяги. Но для его установки понадобится подключение электрической линии, что не есть совсем удобно, та как при этом необходимо будет соблюсти все правила техники безопасности.

Как видно из всего вышесказанного, улучшить тягу в дымоходе можно, причем делается это эффективно и быстро. Но для выбора оптимального метода лучше всего воспользоваться советами профессионалов, которые внимательно проанализируют состояние дымохода.

dearhouse.ru

Усилитель тяги дымохода и другие способы улучшить тягу

Ключевым фактором, влияющим на эффективность работы котла, является тяга в дымоотводном канале. При ее увеличении для твердотопливных котлов улучшается прогорание угля или дров, что повышает КПД установки. Для газовых котлов тяга должна быть жестко стабилизированной, чтобы обеспечить нормальное горение и не задувать пламя. При возведении дымохода, особенно когда не получается использовать наиболее оптимальный маршрут, возникает необходимость использовать усилитель тяги дымохода. Что может повлиять на тягу, и как это реализовать, рассмотрим далее.

Установка котла на твердом, жидком или газообразном топливе, печи или камина в обязательном порядке подразумевает обустройство системы дымоотвода. Основными параметрами дымохода являются уровень тяги и объем отводимых газов. Конструктивно – это изолированный канал, труба, проложенная от выхода топки во внешнюю среду за пределами здания. Тяга создается за счет разницы давления на входе дымохода и выходе, что обуславливается перепадом температуры и разницы уровней между входом и выходом. Чем выше дымоход, тем тяга сильнее. Чем толще канал, тем больший объем газов он способен отвести от котла.

Однако существует целый ряд причин, по которым тяга в дымоотводе может снижаться, или даже «опрокидываться», когда воздух подсасывается извне в дымоход и продукты горения попадают непосредственно в помещение.

Как усилить тягу дымохода

Причины плохой тяги

Условно можно выделить две большие группы: конструктивные особенности дымохода и внешние факторы, которые влияют на уровень тяги.

Конструктивные особенности включаю в себя такие моменты, как:

  • Использование колен, тройников по ходу дымохода, обход препятствий, которые создают аэродинамическое сопротивление.
  • Использование неверного сечения дымохода и высоты, отличных от требований производителя котла.
  • Неправильная установка шибера (заслонки) и ее настройка
  • Наличие оголовка дымохода, зонтиков, искрогасителя и т.д.

Под внешними факторами подразумеваются:

  • Расположение выхода дымохода ниже конька крыши, что при определенном направлении ветра может вызвать «опрокидывание» тяги.
  • Наличие габаритных объектов неподалеку от дымохода, соседнего здания или другой конструкции, которые создают зону разряжения или, наоборот, повышенного давления в области дымохода.
  • Преобладание сильных ветров или, наоборот, засилье штилевой погоды.

Все это влияет на уровень тяги, часто создавая дополнительное сопротивление и снижая ее. В любом случае потребуется найти адекватный способ усилить тягу или стабилизировать ее, чтобы обеспечить наиболее эффективный режим работы котла или печи.

Способы и устройства

При нормальной работе дымохода давление восходящего потока должно находиться в пределах 10-20 Па, что соответствует оптимальному течению отработанных газов из топочной камеры. Чтобы узнать реальное положение дел, применяются анемометры, способные показать уровень тяги. Отталкиваясь от показания прибора и результата прогорания топлива, можно точно сказать, нужно ли увеличивать тягу или уменьшать ее, использовать стабилизаторы, которые позволят автоматически поддерживать идеальную скорость потока воздуха в канале.

Существует немало способом повысить тягу или привести ее в соответствие с нормами и требованиями производителя котлов:

  • Увеличение высоты дымохода;
  • Использование дефлекторов, флюгеров, ротационных турбин в качестве оголовка дымохода;
  • Использование дымососов, работающих на электричестве;
  • Стабилизаторы тяги.

Увеличение высоты дымохода

Самый простой и чаще всего надежный способ справиться с заниженным уровнем тяги – это увеличение высоты дымохода. В результате увеличения разницы уровней между котлом и выходом дымохода повышается и разница давлений, восходящий поток горячих газов существенно увеличивает тягу. Оптимальная высота дымоотвода составляет 5-6 метров при условии минимального расстояния между котлом и вертикальной частью канала и отсутствии различных отклонений, изгибов и утонений канала.

Высота дымоходаРасчет высоты дымохода, в зависимости от расположения от конька крыши

В случае наличия различных внешних факторов, таких как высокий профиль крыши, конька, близлежащий здания или другие объекты, которые ухудшают ситуацию, это дает лучший результат. Однако при слишком высоком дымоходе тяга может существенно превысить необходимый порог, от чего большая часть тепла будет попросту выходить наружу, обогревать окружающую среду, а не рабочее тело в системе отопления. Топливо будет хуже прогорать. Чтобы не допускать подобного эффекта, используются заслонки или стабилизаторы тяги, с помощью которых можно снижать объем отводимых газов.

Дефлекторы

Специальные устройства, закрепляемые на оголовке дымохода. Их форма и конструкция подобраны так, чтобы потоки воздуха непосредственно возле выхода дымохода не мешали выходу газов, а наоборот способствовали этому. В основе действия дефлектора лежит закон Бернулли. При наличии воздушных потоков они обтекают основную часть дефлектора и создают разряжение в области непосредственно над выходом дымохода. Отличный вариант для использования совместно с твердотопливными котлами, где повышение тяги обеспечивает должное прогорание угля и брикетов.

Дефлектор нельзя устанавливать с газовыми котлами. Сильный ветер может существенно повысить тягу, в результате чего пламя горелки может попросту потухнуть.

Эффективность дефлекторов напрямую зависит от наличия ветра, потому они фактически бесполезны в штиль и даже создают дополнительное сопротивление.

Дефлектор на дымоход

Флюгер

Еще одно средство повышения тяги без увеличения высоты дымохода и тоже зависящее от ветра. Однако в отличие от дефлектора флюгер фактически не создает сопротивления в безветренную погоду. Его конструкция предельно проста. На выход дымохода крепится небольшое крыло, закрывающее с одной стороны оголовок от ветра.

С помощью дополнительной лопасти и ее расположения по другую сторону оси дымохода от крепления флюгера он все время обращен так, чтобы закрывать устье от потоков воздуха. Они обтекают его и создают разряжение на выходе, увеличивая тягу.

Отзывы владельцев данного устройства указывают на непригодность вследствии заклинивания вращающейся части дымовыми отложениями или замерзанием осадков.

Флюгер-дефлектор для создания тяги

Ротационные турбины

Специальная конструкция, состоящая из округлых лопастей, расположенных под определенным углом к оси вращения. Турбина под действием выходящих газов и внешних потоков всегда крутится в одном и том же направлении , поддерживая и усиливая тягу. Преимущества и недостатки такие же, как и у дефлекторов.

Ротационная турбина для дымохода

Дымососы электрические

В некоторых ситуациях, например для использования с печами, работящими на дровах или каминами, допускается установка специальных электрических канальных вентиляторов-дымососов. Они рассчитаны на работу в среде с повышенной температурой и наличием золы, конденсата и прочих продуктов горения. Однако устанавливать их на дымоход котла, работающего на твердом топливе, недопустимо, температура газов в нем может достигать 650-800оС.

Такие дымососы способны автоматизировать работу дымохода. Специальный датчик температуры и силы потока регулируют активность электропривода, тем самым всегда поддерживая в системе оптимальную тягу.

Стабилизаторы тяги

Целый класс устройств для автоматической регуляции напора газов. Они в первую очередь рассчитаны на работу в системах с заведомо хорошей или повышенной тягой. Их задача заключается в регулировании объема отводимых топочных газов в зависимости от эффективности работы основного дымоотвода. Фактически они подменяют собой малоэффективные заслонки, которые постоянно требуют внимания и ручной настройки.

Принцип работы стабилизаторов построен на подмешивании в выходящие из топки газы холодного воздуха из помещения. Это позволяет снизить температуру общей смеси, которая попадает в вертикальный канал и снижает скорость потока.

Конструктивно это может быть устройство, собранное на базе тройника для дымохода, у которого на ответвлении находится заборный клапан. Подвижная шторка, закрепленная на свободной оси, открывается только при превышении давления в системе, что регулируется с помощью груза противовеса.

Как определить лучший вариант

Выбор конкретного решения зависит от особенности строения дымохода в каждом отдельном случае. Применение таких элементов, как дефлекторы, флюгеры, турбины или дымососы, актуально только при наличии определенных факторов, таких как ветреная погода или невозможность обустройства полноценного дымохода по высоте.

Лучшим решением остается, как и всегда, увеличение высоты дымохода и задействование различных стабилизаторов, которые в сочетании с повышенной тягой смогут обеспечить оптимальную работу котла. В этом случае снижается влияние внешних факторов, и устраняются все возможные преграды для создания естественного тока продуктов горения.

udobnovdome.ru

Как увеличить тягу в дымоходе своими руками выявление дефекта, способы устранения и прочее

Как увеличить тягу

В наше время многие владельцы домов для улучшения тяги активно используют различные технические приспособления. Принудительная вытяжка и отвод в окружающую среду продуктов горения иногда является единственно возможным выходом из этой непростой ситуации.

Принудительная вытяжка возможна при использовании таких устройств, как дефлекторы, дымоходные флюгера, ротационные турбины, вентиляторы для дымохода.

Если при проектировании дымоотводящей системы были допущены ошибки, которые оказывают негативное воздействие на качество тяги, то решить эту проблему поможет установка дефлектора.

Дефлектор представляет собой специальное аэродинамическое устройство, которое устанавливается на оголовок дымоотводной трубы.

Это приспособление улучшает этот параметр за счет принудительного отклонения воздушных масс, при этом вокруг трубы наблюдается значительное снижение давление, благодаря чему и наблюдается его улучшение.

Еще одним устройством, помогающим улучшить тягу в дымоходе, по праву считается ротационная турбина, представляющая собой механическое приспособление. Работа турбины основана на улучшении тяги в трубе за счет силы ветра.

Вне зависимости от интенсивности ветра, лопасти турбины находятся в постоянном движении и вращаются в заданном направлении, формируя при этом зону низкого давления вокруг дымоотводящей конструкции, благодаря чему и наблюдается усиление этого параметра.

Не менее эффективным в вопросе усиления тяги является и дымоходный флюгер. Его конструкционные особенности таковы, что создают оптимальные условия для свободного выхода дыма из просвета трубы.

Установку прибора рекомендуется производить с подветренной стороны, что будет способствовать повышению его функциональных характеристик и усилению тяги. Эти устройства дают возможность значительно снизить влияние потоков воздуха на работу дымоходной конструкции и полностью исключают возможность задувания очага сильными порывами ветра.

Вентилятор для дымоходного канала представляет собой не что иное, как электромотор, оснащенный вентилятором, это позволяет организовать принудительную вытяжку дыма из трубы. Существенным недостатком этих устройств является то, что они требуют обустройства отдельной линии электропитания.

Теперь вы точно знаете, как улучшить тягу в дымоходе. И если ваш дымоход не идеален, то совсем необязательно выполнять его демонтаж и тратиться на повторную установку. Достаточно просто улучшить его работу при помощи любого из вышеперечисленных устройств.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

  • любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
  • на пологой кровле устье трубы полагается размещать выше ограждений;Вокруг устья трубы должно быть свободное пространство
  • на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
  • дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
  • корпус устройства должен хорошо обдуваться независимо от направления ветра;
  • вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
  • монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

  • электрическая дрель;
  • рожковые ключи;
  • резьбовые шпильки;
  • гайки;
  • хомуты;
  • две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

  1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
  2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
  3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
  4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.

Швабровка печи

Печи обычно штукатурят для придания ей более нарядного вида в том случае, когда при ее кладке используют старый разномастный (она выглядит пестрой) или неприглядный (с мелкими сколами и грубо сделанный) кирпич. Трудность заключается в том, что для выполнения штукатурных работ нужен определенный навык, поэтому, если вы не умеете штукатурить, в таком случае печь можно зашвабровать. Швабровку выполняют по ровной кирпичной кладке до просушки печи. Обычно после кладки всю печь очищают от прилипшей глины лезвием мастерка. В раствор, применявшийся для кладки печи, нужно добавить немного песка и сделать его немного пожиже.

Далее нужно взять старую тряпку, впитывающую в себя воду, сложить ее вчетверо квадратом размером до 12×12 см (точность здесь не нужна). Кстати, под руками должно быть ведро с раствором и ведро с водой. Рукой взять горсть раствора и ладонью смазать стену очень тонким слоем. Раствор быстро подсохнет. Опустив тряпку в ведро с водой и слегка отжав, заглаживают ею нанесенный раствор. Поверхность получается не такой ровной, как после штукатурки, но для бани или другого места, думаю, сгодится. Размазывать раствор по стенке можно и влажной квадратной тряпкой. В первую очередь замазывают неровности

aqueo.ru

Как улучшить тягу в дымоходе: способы регулирования тяги

Большая часть приборов для отопления технически не могут работать без наличия тяги в дымоходе. Для формирования достаточного потока воздуха нужна грамотная конструкция канала. Чтобы понимать принцип образования, нужно понимать простейшие физические понятия, такого рода, как взаимодействие температур, воздуха, а также плотность дыма. Все эти показатели в равной степени «виновны» за образования выходящих потоков. Когда они становится недостаточными или образуется обратный канал, тогда выходящие газы, попросту будут попадать внутрь помещения. Поэтому сегодня раскроем одну из важнейших тем в частном домостроительстве – как увеличить тягу в частном дымоходе?

Какими способами можно усилить тягу?

Перед началом работы, стоит знать, как можно проверить тягу в дымоходе? Сейчас существует масса приборов, которые позволяет легко узнать есть ли тяга и какой величины. Наиболее доступный в плане ремонта в дымоходе своими руками – это анемометр. Однако есть одно условие – он показывает скорость потока, если величина более 1 м/с. Меньшие показатели он наверняка не распознает. Но, даже если прибор покажет какой-то определенный показатель, с достоверностью к этому не стоит относиться. Нужно учесть массу факторов, к примеру, когда проводились замеры.

Цифровой анемометр

Цифровой анемометр — прибор для измерения скорости потока

Потому что, если в межсезонье, показатели будут недостоверными. Для этого и привлекаются специалисты, с более продвинутыми приборами.
Но, не стоит отчаиваться, узнать силу потока, ветра можно и обычным дедовским способом. Если помещение наполнилось дымом, вывод только один – не работает дымоход. Кроме того, если в пламени присутствует белый оттенок, а также слышен характерный гул, то наверняка тяга слишком хорошая. Признаком нормального отделения дыма являются – золотистые «языки». Кроме того, действенный способ проверки – это просто поджечь кусок бумаги и поднести его к каналу, если заметили характерное отклонение в сторону дымохода, то все в порядке.

Полезные советы

Итак, как улучшить тягу вашего дымохода? Если вы все еще уверены, что с дымоотделением, что не так, можно воспользоваться некоторыми советами, как увеличить тягу в частном дымоходе?

  1. Установка стабилизатора.
    Улучшить тягу в дымоходе поможет и монтаж своеобразного «зонтика» на трубу. Снизу будет свободный доступ воздуха, а сверху козырек, который позволит образовывать воздушный карман.
  2. Увеличение высоты.
    Увеличить тягу в дымоходе реально и обычным повышением высоты, но стоит ориентироваться на требования к такому дымоходу. Учитывайте то, что нормативной стандартной высотой принято считать высоту в 6 м. от колосников. Учитывайте повороты, наклоны трубы.
  3. Монтаж турбин.
    Данный способ малопопулярный, однако, упомянуть о нем необходимо. Как сделать так, чтобы в печи повысить «обратку» многие и не задумываются о простых физических аспектах. К примеру, создание над оголовком трубы завихрений, позволяет создать разряжение, что и необходимо в канале. Кроме того, турбина работает от ветра, то есть никаких дополнительных затрат от вас не потребуется. Единственно избавиться от «обратки» такая конструкция не сможет в безветренную погоду.

Надеемся приведенные решения проблемы, вам помогли. Кстати, представленные способы установки на трубу дымохода для увеличения тяги различных приспособлений, подходят и для твердотопливных котлов.

Способы регулирования тяги в дымоходе?

Усилитель тяги в дымоходе или насадка для увеличения, улучшения плохой тяги в трубе, можно сделать и своими руками. Выше уже описывалось три способа, которые позволят справиться с усилением тяги. Установка козырька – это наиболее простой способ, который позволит регулировать силу потока, открывая и закрывая заслонку. Кроме того, при исправном дымоходном канале, усиление или понижение также можно регулировать обычной заслонкой. Но, при этом не забывайте контролировать регулятор подачи воздуха (в простонародье поддувало).

Простой колпак-дефлектор

Простой колпак-дефлектор — устройство для усиления тяги

Кстати, можно использовать в качестве регулятора и вентиляторный усилитель тяги дымохода, установленный своими руками. При покупке учитывайте размеры, высоту, конструкцию используемой насадки. Подробней о вентиляторе поговорим в следующем разделе.

Дымовой вентилятор

Вентилятор, установленный в дымоход или на дымоход, может существенно помочь в регулировании силы потока. На сегодняшний день, наиболее эффективным средством для улучшения тяги и её регулирования считается – монтаж дымового вентилятора. Он монтируется на самый верх трубы и создает искусственный воздушный поток. Создавая область с разряженным воздухом внутри канала, усиливаясь внутри трубы.

Дымовой вентилятор

Кроме того, помимо такого типа вентилятора, можно использовать и более классический метод, тип вентилятора, который устанавливается непосредственно в самой трубе. Зачастую выбирают место в пределах одного-двух метров от выхода из источника тепла. Таким образом, принцип работы немного меняется. Вытяжной вентилятор позволяет не только создавать разраженные области в канале, но и помогает выталкивать отработанные газы наружу. Кстати, по той же системе работает и вытяжка, с помещенным выходящей трубой в канал.

Обратная тяга

Что такое система обратной тяги и почему она появляется. Ответ выходит из вышеперечисленного в статье. То есть – это отсутствие какой-либо разреженности в канале ствола, препятствующие удалению отработанных газов от котла, печи, камин и т.д. Ключевым признаком наличия обратной тяги можно считать попадания дыма и отработанных газов непосредственно в помещение. Интересный момент, отработанные газы могут поступать не только из вашего помещения, но и из других комнат и даже квартир, с которыми имеется общий «стояк». Кстати, это распространенная проблема в городах, в домах советской постройки. Редко, где за время эксплуатации принудительно избавлялись от «обратки». В квартирах даже на одном этаже наблюдалось небольшое задымление от соседствующих квартир сверху или снизу.

Обратная тяга

Обратная тяга в печи

Причины появления обратной тяги

Причины можно разделить на несколько подпунктов:

  • Конструктивный дефект. Зачастую причина кроется именно в этом. На этапе постройки дома были неверно рассчитаны размеры дымохода, расстояние от топки.
  • Недостаточная высота канала. Не редко, что решение проблемы кроется в увеличении высоты трубы. За счет того, что образовывается небольшая разница давления, «обратка» отсутствует.
  • Погода. Образования тумана, дождя, повышенная влажность, ветер, высокая температура, все это влияет.
  • Узкие каналы внутри помещения. Неверный изначальный расчет.
  • Конек крыши располагается значительно выше, чем сам канал. Поэтому при определенных условиях возникает «опрокидывание».
  • Расположенные вблизи высотки, которые образуют «зону подпора».
  • Недостаток приточного воздуха, как правило, регулируется поддувалом.

Устранение обратной тяги

Устраняется тяга в дымоходе различными способами. Некоторые из них были приведены выше. Напоминаем, использовать можно специальные приспособления – «зонтики», вентиляторы, как наружной, так и внутренней установки. Кроме того, повысить и избавиться от «обратки» поможет в некоторых случаях и повышение высоты самого канала.

odymohodah.ru

Усилитель тяги дымохода: чертежи + фото, видео

При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.

Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

  • применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
  • неверный монтаж и регулировка заслонки;
  • неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

Под внешними факторами подразумевают:

  • размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
  • наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
  • преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Способы и устройства

Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение – увеличивать или уменьшать тягу.

Есть различные варианты того, как привести тягу в соответствие с нормами:

  1. удлинение дымохода;
  2. использование специальных приспособлений;
  3. задействование электрических дымососов;
  4. тяговые стабилизаторы.

Удлинение дымохода

Наиболее простой способ для устранения заниженной тяги – это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.

При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.

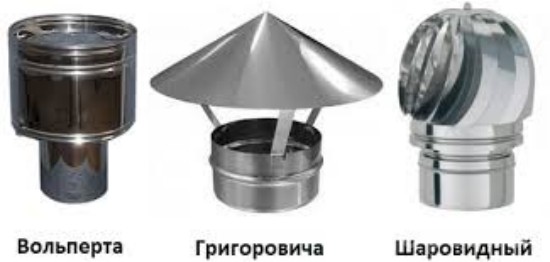

Дефлекторы

Дефлектор – это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.

Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.

При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.

Для изготовления устройства понадобятся:

  1. угольник;
  2. рулетка;
  3. ножницы по металлу или болгарка;
  4. деревянный молоток;
  5. заклепочник;
  6. ручная электродрель;
  7. набор сверл;
  8. сверлоконечные саморезы с прессшайбой 15 мм;
  9. жесть или оцинковка 0,3-0,5 мм;
  10. подручный материал для креплений.

После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:

  1. вырезать все необходимые детали;
  2. свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
  3. собрать и соединить между собой оба конуса устройства;
  4. перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.

Стоит помнить, что все соединения усилителя тяги в дымоходе должны быть прочными, поскольку он может подвергаться воздействию сильного ветра. На видео полностью показан процесс создания дефлектора своими руками.

Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.

Флюгер

Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.

Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в слу

bouw.ru

Усилитель тяги дымохода + чертежи, фото

Усилитель тяги – это простое устройство, которое позволяет сделать работу системы отопления более эффективной. В его устройстве необходимо разобраться подробнее. Кроме того, следует разобраться в способах измерения тяги и методах ее увеличения разными средствами. Усилитель тяги дымохода необходим для нормального отопления жилых помещений. В устройстве разных конструкций следует разобраться каждому домашнему мастеру. Это позволит увеличить эффективность отопительного оборудования.

Способы измерения

Если имеются сомнения, что тяга дымохода находится на достаточном уровне, необходимо выполнить проверку. Самым простым способом является провести исследования при помощи анемометра. При показаниях прибора в районе 10-2 Па тяга считается нормальной. Однако у такого метода имеется один минус. Он отличается невысокой точностью измерений. Это относится к недорогим приборам. К примеру, при наличии тяги менее 1 Па они могут показать, что ее вовсе нет. Это говорит о необходимости использовать более качественные измерительные устройства.

Профессиональные устройства отличаются высокой ценой и при этом довольно дорого стоят. Такие приборы обычно используются опытными печниками. При отсутствии анемометра можно воспользоваться одним из таких способов:

  • По дыму. Очевидным признаком наличия или отсутствия тяги является дым, который может проникать в комнату. Если помещение задымляется, значит тяга плохая. В этом случае высок риск отравления угарным газом.
  • По цвету пламени. Присмотревшись к цвету пламени, можно узнать, насколько сильной является тяга. Если пламя, которое находится внутри топки, отличается белым оттенком, а при горении слышны потрескивания, выискиваемый показатель слишком высокий. Оранжево-красный оттенок свидетельствует о недостаточном уровне силы вытяжки. При правильном устройстве дымохода пламя отличается золотисто-желтым цветом.
  • При помощи спички. Если поджечь спичку или свечку, и поднести к прибору отопления, при хорошей тяге пламя будет наклоняться в сторону топки. При ровном горении пламени можно говорить об отсутствии вытяжки. Если же пламя будет наклоняться в сторону от дымохода, здесь имеет место обратная тяга.
  • Зеркальцем. Такой метод тоже часто применяют для определения силы тяги. К дымоходу просто нужно поднести карманное зеркальце. Если на нем появится конденсат, тяга невелика.

Внимание! Тяга в дымоходе появляется за счет разницы показателей давления на улице и в комнате. В комнате, которую требуется отопить, давление выше, чем за ее пределами. Это объясняется тем, что температура в ней выше.

При работе камина или печи многие владельцы частных домов отмечают снижение вытяжной силы в определенные периоды. Чтобы исправить ситуацию, понадобится создать усилитель вытяжной силы дымохода.

Причины снижения

Сначала необходимо понять, почему снизилась сила вытяжения. Именно поэтому сперва проверяют состояние дымохода. Обязательно просмотреть и другие элементы системы. Сделать это можно довольно просто. Сначала необходимо полностью отключить систему отопления. Затем в дымоходе заменяют количество сажи при помощи длинного щупа. Этот показатель не должен быть больше 2 мм.

Причин, по которым тяги в дымоходе может не быть, довольно много. Их следует поделить на две группы – конструкционные особенности и факторы, воздействующие извне.

К первым относят:

  • использование тройников и поворотов по ходу дымоотвода;
  • неправильный монтаж или регулировка заслонки;
  • неверно выбранный диаметр и дымоходного канала и высота трубы.

Внешние факторы могут быть такими:

  • Установка выходного отверстия дымохода ниже конька кровли. Такой фактор часто приводит к опрокидыванию тяги.
  • Наличие возле дымохода довольно крупных объектов. Из-за этого образуется большая область пониженного или увеличенного давления.
  • Преобладание штиля или сильного ветра в определенной местности.

Это может сказываться на силе тяги. Создается повышенное сопротивление. Чтобы этого не допустить, следует предпринять определенные меры. Благодаря таким действиям отопительное оборудование будет эксплуатироваться эффективнее.

Устройства и способы

Чтобы дымоход нормальной функционировал, понадобится выполнить все условия, при которых восходящий поток будет иметь давление 10-20 Па. После определения силы тяги с помощью анемометра и, основываясь на количестве сжигаемого топлива, решают – повышать или снижать силу тяги.

Существует несколько распространенных и эффективных вариантов решения этой проблемы. Тяга может быть приведена в норму такими средствами:

  • удлинить дымоход;
  • установить в систему отведения дыма электрические дымососы;
  • использовать тяговые стабилизаторы;
  • воспользоваться специальными приспособлениями.

Такие способы имеют свои преимущества.

Удлинение дымохода

Простой метод для увеличения силы тяги – создание более длинной трубы дымохода. Для канала, который отводит дым, лучше выбирать длину 5-6 м. Этот показатель выбирается при минимальном расстоянии от печи до вертикального отрезка трубы. Стоит учитывать количество сужений и колен.

Если кровля невысокая, а вблизи дома располагаются крупные объекты, которые существенно понижают силу тяги, благодаря такому способу можно существенно ее повысить. Однако если сила тяги станет слишком большой, очень много тепла уйдет во внешнюю среду. В этом случае система отопления будет работать неэффективно.

Дефлекторы

Дефлектор является механизмом, благодаря которому потоки воздуха распределяются оптимальным образом. За счет этого вытяжная сила в дымоходе существенно возрастает.

Простота конструкции дымохода обеспечивает его функциональность. Потоки, которые отражаются от трубы и боковые ветра способны значительно повышать силу тяги, подсасывая дым. Даже в случае шквального ветра дефлектор не допустит опрокидывания тяги. Однако такое устройство не работает в штиль. Модель усилителя необходимо выбирать в соответствии с размером дымоотвода, а также с предположитель

2proraba.com

Related Post

2021 © Все права защищены.
