Содержание

схема и пошаговая инструкция с фото

В этой статье мы детально рассмотрим схему и последовательность работ при подключении одноклавишного выключателя на примере устройства фирмы IEK (ИЭК).

Схема подключения одноклавишного выключателя света, соединение кабелей в распределительной коробке

Для понимания процесса подключения выключателя необходимо рассмотреть вышеприведённую схему.

На схеме представлены: распределительная коробка, источник освещения (лампа), выключатель и кабели, с помощью которых данные элементы соединяются в электрическую цепь.

Разберём подробно соединения кабелей в распределительной (распаячной) коробке:

С1 - через это соединение ноль с вводного кабеля уходит на источник освещения: Синяя жила вводного кабеля ВВГ 2х2.5 + Синяя жила кабеля ВВГ 2х1.5, идущего на источник освещения;

С2 - через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 2х1.5, идущего на выключатель;

С3 - через это соединение фаза (при замкнутом выключателе) уходит на источник освещения: Синяя жила кабеля ВВГ 2х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на источник освещения;

То есть для того, чтобы электрический прибор (в том числе и простая лампа) заработал к нему необходимо подвести фазу и ноль. Выключатель служит для размыкания и замыкания фазы, что наглядно показано на схеме выше.

Также на схеме представлены марки кабеля, с помощью которых выполнен монтаж проводки. Для подсоединения одноклавишного выключателя достаточно использовать двужильный кабель.

На фото ниже приведён пример последовательного подключения одноклавишного выключателя фирмы IEK:

Кабель с распределительной коробки был заранее выведен к месту монтажа

Шаг 1. Разбираем выключатель. Снимаем клавишу и рамку. Клавишу можно снять, слегка подцепив её плоской отвёрткой:

Шаг 2. Оголяем жилы кабеля ВВГ 2х1,5 примерно на 10 мм:

Шаг 3. Смотрим на обратную сторону выключателя и определяемся, где ввод. В данном случае вход и выход фазы обозначены -

L и L1:

Стоит отметить, что на выключателях некоторых фирм нанесена схема подключения, которая однозначно определяет место входа и выхода фазы, пример тому выключатель фирмы Lezard:

Шаг 4. Ослабляем зажимные винты и заводим жилы кабеля. Затем затягиваем винты:

Шаг 5. Закрепляем выключатель в подрозетнике:

Шаг 6. Устанавливаем рамку и клавишу на место:

Установка выключателя завершена:

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)...

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник...

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все...

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 - это приходящий провод от щитка, а провод №2 - это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение "L" означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения "1" и "2" означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: - Неее пооонняял…
Хватает рукой провод, дергается от удара током:
- Все! Понял! Понял!

Выбор и установка одноклавишного выключателя: конструкция и характеристики электровыключателя

Домашний интерьер для нас невероятно важен. От него зависит уют помещения, удобство и комфорт проживания. В дизайне и планировке много внимания уделяют освещению помещения. Возможность включать и выключать отдельные элементы освещения необходима в каждом доме.

При проектировании помещений всегда учитывают расположение выключателя так, чтобы было удобно им пользоваться. Чаще всего используют проходные выключатели.

Места, в которых лучше всего применять такой выключатель:

  • Большие коридоры, которые не освещаются светом с улицы;
  • Рядом с лестницами;
  • Многоэтажные помещения;
  • Офисы или помещения фабрик, заводов, складов;
  • Для уличного освещения;
  • Для освещения участков на дачах, частных домах;
  • Гостиные комнаты с большой площадью.

Содержимое статьи

Одноклавишный проходной выключатель

Они просты и удобны. Такие выключатели используются в большинстве домов. На фото одноклавишных выключателей можно убедиться в их разнообразии. Они просты не только в использовании, но и в установке, это самые практичные выключатели. Сзади они оснащены контактами.

По своей сути эта деталь является не выключателем, а переключателем. При изменении положения этого устройства электрическая цепь не прерывается, она переключает контакты в другое положение.


Выбирать выключатель нужно, учитывая тип проводки. Для открытой нужны одни модификации, для закрытой нужны другие. Есть и другие определяющие факторы. Это ток, который способны выдерживать установленные контакты. Если это значение будет выше, чем рассчитанное, то выключатель долго не проживет.

Как подключить одноклавишный выключатель?

При установке или замене выключателя не требуются особые знания и умения. Времени это тоже много не займет. Установка скрытого и накладного выключателя разная, нужно разобраться в нужном Вам типе. Схема одноклавишного выключателя прилагается при покупке.

Установка скрытого выключателя

Монтаж одноклавишных выключателей скрытого типа подразумевает установку специальной коробки. Обычно такая коробка в глубину 4 сантиметра и 7 сантиметров в диаметре. Такие коробки бывают металлические и пластиковые. Рекомендуется не использовать металлические коробки ввиду их высокой тепловой и электрической проводимости.


Для установки выключателя нужно выкрутить винтики из коробки, освободить отверстия для проводов. Для того, чтобы плотно закрепить коробку в стене, используют алебастр. Для «пустых» стен пользуются зажимающими скобами.

Есть 4 способа присоединения проводки к выключателю. Ни один из них не гарантирует безопасную установку, поэтому важно соблюдать минимальные правила безопасности.

Провод зажимают винтовым сечением. Это опасный способ, при отсутствии опыта лучше им не пользоваться. Перетянув винт, Вы рискуете переломить провод и замкнуть цепь неправильно.

Провод можно вставить в нужное отверстие в момент, когда клавиша включена. Если выключатель вернуть в обычное положение, провод зажмется. К сожалению, при таком способе свои свойства теряет пружина. Со временем она будет значительно хуже возвращаться в выключенное положение, упругость пропадет, и выключатель придется заменить.

Можно зажать провод между верхушкой винта и платой, в которую он закручивается.

Провод зажимают пластиной так, что с помощью помощи винта его можно передвинуть и крепко зажать провод.


Присоединив провод, последующая установка предполагает следующие шаги:

  • Необходимо осторожно отверткой снять клавишу с фиксатором. С их помощью держится верхняя часть выключателя.
  • Снять всю накладку.
  • Зажать провода, прикрепить выключатель к коробке шурупами, которые обычно идут в комплекте с выключателем.

Установка накладного выключателя

Если Вы устанавливаете накладной одноклавишный выключатель, то процесс нужно провести аналогичный.

Но не придется сверлить стену и копаться в ней в целях установки коробки. Недостаток таких выключателей заключается в размерах.

Процесс такой:

  • Определите место для отверстий в стене.
  • Сделайте дырки, в которые потом нужно установить дюбели.
  • Присоедините провода.
  • Прикрепите выключать к стене.

Такие инструкции подойдут в случаях, когда Вы заменяете старый выключатель на новый. Если есть необходимость переместить выключатель, или создать новый, то нужно обратиться к мастерам.


Как выбрать одноклавишный выключатель?

В строительных магазинах представлен большой ассортимент данных товаров. Там Вы сможете найти подходящий по характеристикам и дизайну выключатель. Среди лучших производителей одноклавишных выключателей рекомендуют Legrand:

  • Напряжение: 250В;
  • Нагрузка: 10А;
  • Товар должен соответствовать ГОСТу: Р 51324 1-99.

Не забывайте о значке производителя. Это укажет на сертифицированность товара. Выбирайте качественные выключатели, которые подходят для установки в нужном Вам месте. Во влажных местах, где возможно попадание воды на выключатель, используют специальные одноклавишные водонепроницаемые. Учитывайте качество сборки и мягкость нажатия кнопки.

Фото одноклавишного выключателя

Также рекомендуем просмотреть:

Вам понравилась статья?

Одноклавишный выключатель - установка и подключение своими руками.

Самая простая инструкция по монтажу розеток здесь!

Во время ремонта или при строительстве частного дома возникает вполне закономерный вопрос о том, как заменить старый выключатель и установить новый. Электромонтажные работы не покажутся сложными, если имеются элементарные навыки и представление о способах подключения светильников, а также знание основ безопасности при работе с электроприборами.

Прежде чем приступить к монтажным работам, имеет смысл тщательно разобраться в вопросе подключения выключателя. Одноклавишные модели применяются тогда, когда необходимо организовать электропитание одного осветительного прибора.

Краткое содержимое статьи:

Выбор выключателя

Устройство рекомендуется приобретать в специализированных магазинах электрических товаров, где есть возможность найти наиболее подходящую по функциональности и внешнему виду модель. При покупке важно учитывать, что выключатель должен соответствовать условиям эксплуатации.


Речь идет о мощности и силе тока, которые будут воздействовать на его составные элементы. Одноклавишные приборы могут быть разными, отличие определяется конструктивными особенностями.

Выделяют кнопочные и клавишные модели, перекидные и поворотные, встраиваемые и подсоединяемые напрямую. Не стоит забывать о проверке качества сборки продукции.

Проходная модель

Обычно данная модель монтируется там, где управление процессами включения и выключения освещения, оказывается неудобным занятием. Длинные коридоры или помещения аналогичного типа, лестничные пролеты и большие по площади цеха, тамбуры в доме – вот список подобных мест.

В них опытные электрики советуют располагать механизмы одноклавишного типа с тремя контактами. Работа такого изделия не подразумевает разрыва электрической цепи, осуществляется лишь переключение между имеющимися контактами.

Вообще схемы подключения выключателей весьма разнообразны, опытные электрики сами подбирают наиболее оптимальный вариант для каждого конкретного случая. При покупке проходного выключателя крайне важно присмотреться к его техническим особенностям, соответствию типу проводки (наружной или внутренней).

Важно с самого начала проконсультироваться с продавцом по поводу того, какую мощность и силу тока способен выдержать выключатель, работая должным образом.

Разница между проходным и обычным выключателями

Два устройства отличаются друг от друга, прежде всего, характеристиками внутренних элементов. В проходном механизм действия предполагает процесс переключения электрической цепи, для этих целей имеется три контакта.


Для обычного картина иная – цепь разрывается, поскольку контакта всего два. И сегодня простые выключатели можно встретить в домах и квартирах. Подробнее о них ниже.

Одноклавишный механизм

Инструкция по подключению одноклавишного выключателя не столь трудна для понимания. Тем более, что устройство этого типа представляет собой довольно распространенный электрический прибор для обеспечения освещения в доме или квартире.

Оно не оснащается защитными механизмами на случай перегрузки или короткого замыкания, но просты в плане своего строения и функционирования.

Установку и подключение может осилить любой хоть немного осведомленный в вопросах электрики человек. Среди бытовых выключателей выделяют несколько типов:

  • внутренние;
  • внешние;
  • модульные;
  • защищенные от влаги.

Рассмотрим первые две модели.

Наружные модели

Выключатели открытой установки применяют при подключении к наружной проводке, которая проходит по стене в специальной защите из пластика или металла.

В соответствии с требованиями пожарной безопасности, рассматриваемые устройства в обязательном порядке монтируются на основу из негорючего материала. Не так давно их устанавливали на простую деревянную основу.


Внутренние модели

Если проводка сделана внутри стенового материала, следует иметь представление о том, как подключить выключатели скрытой установки. Первым делом необходимо подготовить в стене небольшую нишу, в нее выводятся провода, туда же устанавливается выключатель.

Далее в нее предельно плотно должен поместиться полый цилиндр из пластика. В него монтируется устройство, заранее подключенное к выведенным концам проводов. Надежная фиксация осуществляется за счет металлических лапок, которые расходятся в стороны при работе винтами. Получается распорочное соединение цилиндра и выключателя.

Особенности монтажа устройства

Подключение выключателя своими руками имеет одну отличительную черту. К нему подводится только провод с фазой. Благодаря такому действию можно безбоязненно произвести смену лампочки в люстре или светильнике, ведь ударить током может именно фаза.

Чтобы не ошибиться в определении используют специальный индикатор – устройство, внешне напоминающее пишущую ручку. Должно иметься прерывание фазы в подключенном выключателе, в противном случае велика вероятность выхода из строя светодиодных и энергосберегающих ламп, при условии их использования.


Устройство выключателя

Если посмотреть на фото одноклавишного выключателя, то становится понятно, что изделие имеет внешнюю защиту из пластика и внутренние рабочие детали. Пластиковой является и сама клавиша, включающая и выключающая свет. С обоих боков внутреннего механизма есть лапки для упрощения надежной фиксации.

Контактов, осуществляющих весь процесс работы, имеется два – один идет к светильнику, другой к проводу фазы. Причем принципиальной разницы в том, к какому контакту что подводить, нет.

Знакомство с устройством с одной клавишей и его модификациями дало представление об особенностях и некоторых нюансах. Установка и подключение не представляют особой сложности. Однако ответственность за выбор и правильный монтаж электрического устройства не снимается.

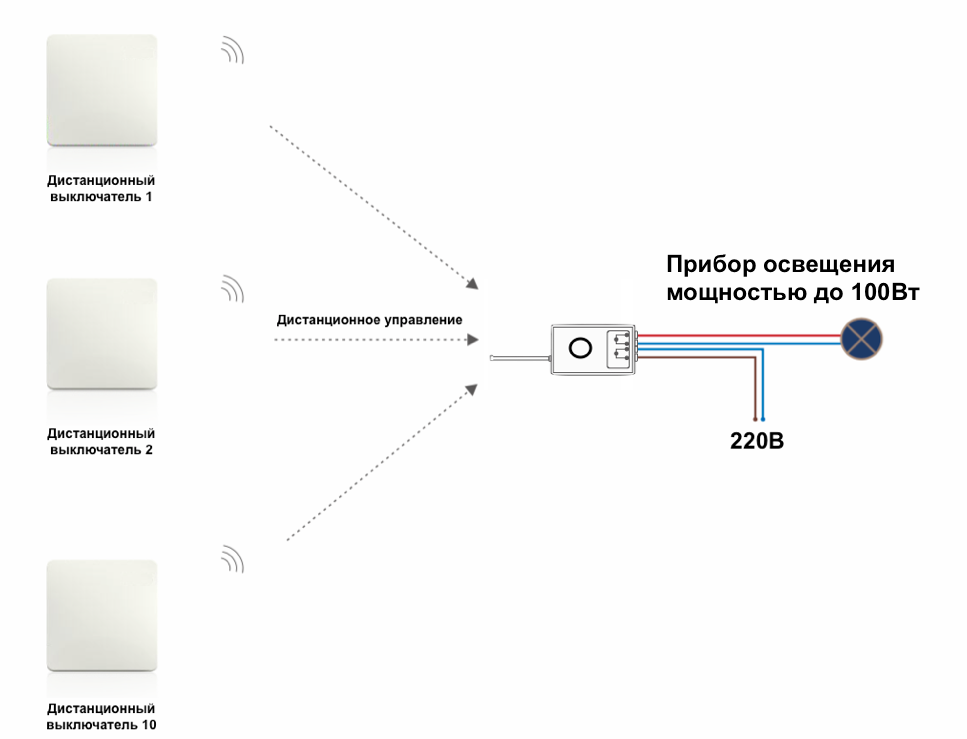

Можно приобрести мудреную техническую новинку, позволяющую приблизить жилье к уровню «умного», но забывать о необходимости элементарного знакомства с особенностями и техническими параметрами такой новинки вовсе не стоит.

Монтаж проходного выключателя с одной клавишей – дело ответственное, он отличается от установки простого варианта, поскольку контактов внутри не два, а три. Нужно ясно представлять себе схему подключения.

В случае отсутствия базовых знаний в области электрики и практического опыта работы, лучше довериться качественным и простым изделиям, к примеру, обыкновенному одноклавишному механизму. И передоверить все установочные работы специалисту. Только при таком подходе можно получить долгосрочный и надежный результат.

Фото одноклавишных выключателей

Установка одноклавишного выключателя схема. Установка проходного выключателя.

Смена выключателя представляет собой достаточно распространенную проблему, с которой приходится сталкиваться почти всем. Необходимо знать основные нюансы подключения выключателя и особенности работы.

Ключевые моменты выбора выключателя

Лучше всего приобретать выключатели в специализированных магазинах, в которых присутствует достаточно большой ассортимент для того, чтобы подобрать оптимальный вариант. Таким образом, наверняка удастся выбрать хорошее изделие и по дизайну, и по функциональности. В магазине обычно можно найти качественные фирменные выключатели от лучших производителей.

Во время покупки выключателя для электрической проводки общего назначения, в которой уровень напряжения составляет 250 В, а нагрузка – 10 А, надо убедиться в его соответствии государственным стандартам. На изделии в обязательном порядке должен находиться знак качества страны, которая является изготовителем. Например, если выключатель был изготовлен в России, то на нем обязан находиться значок Ростеста.

Надо обратить внимание, на какой уровень тока и напряжения рассчитан выключатель. К примеру, изделия с металлокерамическим контактом, в котором есть серебро, смогут надежно функционировать при токе до 4 А. В обязательном порядке нужно узнать количество полюсов и коммутирующих цепей. Надо также обратить внимание на конструкцию механизма переключателя и его корпуса.

К примеру, одноклавишный выключатель скрытой электрической проводки имеет отличительные черты в конструкции, предусматривающей присоединение проводов после закрепления самого выключателя в гнездо на стене. Это позволит сохранить провода ненужных и лишних изгибов.

Одноклавишный выкючатель может быть открытой установки. Его принято монтировать на специальных деревянных подразетниках. Он крепится при помощи пары шурупов. Если выключатель будет устанавливаться в том месте, в котором есть риск проникновения влаги вовнутрь, то надо учесть тот факт, что такие выключатели брызгозащищенные.

Когда будет выбрана оптимальная по характеристикам модель, нужно проверить, насколько мягко будут работать клавиши. Нужно для этого просто нажать на клавишу. Все должно функционировать достаточно плавно. Не должно быть никаких зацепов и скрипов. В конце надо обратить внимание на качество сборки.

Установка проходного выключателя может применяться там, где традиционное управление освещением является не очень практичным и удобным. Например, можно отметить длинные коридоры, лестничные пролеты и прочие подобные места. Обычно там используются уникальные одноклавишные выключатели, которые оборудуются тремя контактами. В них реализована особая схема соединения. Во время функционирования данного устройства электрическая цепь не разрывается, а переключается между парой контактов выходного типа.

Выключатель одноклавишный проходной

Во время выбора проходного выключателя нужно оценить модификацию устройства. Она способна отличаться в зависимости от конкретной проводки, которая в свою очередь может быть открытой и закрытой. Во время покупки стоит учитывать основные характеристики устройства, потому что контакты обычно рассчитываются на разные нагрузки и силу тока.

Отличия традиционного выключателя от проходного

Ключевым отличием между данными изделиями является наличие специального механизма в проходном выключателе. С его помощью обеспечивается нормальное переключение между тремя контактами. Функционирование проходного выключателя основывается на возможности переключения, а не на простом прерывании электрической цепи.

Схема подключения проходного выключателя

Схема подключения выключателя проходного

Из всего этого следует основное достоинство проходных выключателей. Оно состоит в том, что можно включать осветительные приборы из двух или более точек. Ранее говорилось, что такие устройства можно устанавливать на лестничных пролетах или в длинных коридорах. Можно, например, включить освещение лестницы на первом этаже, а на втором можно его выключить.

Проходные устройства также можно установить в обычной спальной комнате. Например, один можно установить у двери, а другой – непосредственно около кровати. Можно использовать такие выключатели и на приусадебных участках, когда актуальной является необходимость осветить дорожки в темное время суток.

Установка одноклавишного выключателя

Когда нужно произвести замену старого выключателя, который поломался, такие работы отнимут совсем немного времени. Обычно во время данного процесса не возникает особенных сложностей. Но, если речь заходит об обустройстве новой цепи в частном доме либо же квартире, то работы могут быть весьма сложными.

Установка распределительной коробки для конкретной осветительной группы

Перед работами в обязательном порядке нужно проверить факт, что электроэнергия отключена. Если нужно создать новую цепь, провести новую проводку, то надо заранее решить, какой именно она будет, то есть закрытой или открытой. Конечно, с открытой проводкой проблем будет меньше, потому что ее можно проложить по поверхности строения. Для этого типа проводки можно использовать накладной выключатель.

Но если хочется сделать скрытую проводку, то придется использовать достаточно серьезное оборудование для штробления стен. В этом случае выключатель устанавливается в коробку, которая вмонтирована в стену.

Если проводится новая цепь и будет установлена распределительная коробка, то нужно провести шесть проводов. Два из них пойдут на светильник, пара – на выключатель, а еще два будут питающими.

После заведения каждого провода в распределительную коробку надо при помощи омметра определить состояние проводов. Нужно найти нулевой рабочий проводник, который присоединяется непосредственно к проводу светильника. Фазный проводник при этом соединяется с тем проводом, который идет к выключателю. Два провода, которые останутся, нужно соединить между собой.

Установка накладного выключателя

Процесс монтажа является достаточно простым, потому что не нужно штробить стены, а также устанавливать монтажную коробку. Размер является единственным минусом наружного одноклавишного выключателя.

Установка выключателя света – цена монтажа выключателя в квартире в Москве

Установка выключателей профессионалами

Специалисты компании «Руки из плеч» выполнят установку выключателей любого типа. Работы выполняются в сжатые сроки и в соответствии с требованиями ПУЭ и техники безопасности. У нас работают электрики с высокими группами допуска, которые знакомы с особенностями выключателей разного вида: клавишных, сенсорных, диммеров и пр. Мастер выезжает в течение 30 минут после звонка клиента. На услуги предоставляется гарантия.

На современном рынке электрооборудования представлен большой выбор выключателей, которые различаются по дизайну, опциям, способу монтажа, количеству клавиш и другим параметрам. Поэтому установить такие электроприборы самостоятельно, не имея определенных знаний и навыков, невозможно. Лучше обратиться к профессионалам, которые знают все о технологиях установки разных типов выключателей и выполняют работы по всем правилам.

Монтаж выключателей скрытой установки: особенности

Самый популярный способ подключения электроприбора в квартирах – это скрытая установка. Проводится в помещениях, где проводка вмонтирована в стену. Монтажная коробка такого выключателя фиксируется в отверстии, расположенном в стене, которое делают еще на этапе прокладки электросетей. Монтаж одноклавишных приборов отличается от установки двухклавишных только способом закрепления проводов. В двухклавишном выключателе три провода, крепящихся в клеммах: один входной, на который подается напряжение, и два отводящих. В остальном различий при монтаже нет. Устанавливаются электроприборы скрытого типа в несколько последовательных этапов:

  1. Мастер определяет тестером провод, на который подается напряжение.
  2. В электрощитке отключается подача электроэнергии.
  3. Выполняется фиксация монтажной коробки выключателя в стене.
  4. Через специальные отверстия в коробке мастер выводит наружу провода и расправляет.
  5. С корпуса выключателя демонтируют клавиши, затем откручивают крепежи и снимают рабочий механизм.
  6. Отворачивают болты, которые крепят провода в клеммах.
  7. С проводки снимают слой изоляции. Провод зачищают примерно на 1 см, затем вставляют в контакты рабочего механизма. Как правило, там указано, куда подключать определенный кабель – для этого предусмотрены специальные метки.
  8. Провод в рабочем механизме затягивают болтами или зажимами. Зажимы установлены, в основном, в современных моделях выключателей. Чтобы извлечь провод, в этом случае в движение приводят боковой размыкающий рычаг, расположенный в рабочем механизме.
  9. Соединение проверяют на прочность.
  10. Механизм устанавливают в монтажную коробку, выравнивают. Прикручиваются винты распорных скоб, и конструкцию опять проверяют на надежность фиксации.
  11. С помощью болтов или защелок устанавливают рамку выключателя, вставляют клавиши.
  12. Мастер подключает напряжение, проверяет выключатель на работоспособность.

Для проведения работ специалист использует бокорезы, строительный нож, перфоратор, отвертки, электроизоляционную ленту, ампервольтметр. Мы работаем как со своими материалами, так и с материалами заказчика. Модель монтажной коробки выбирается с учетом материала, из которого сделана стена. Все работы выполняются качественно и быстро.

Особенности монтажа выключателей открытого типа

Выключатель открытого типа устанавливается по тому же принципу, что и электроприбор, который углубляется в стену. Но способ крепления монтажной коробки в данном случае совершенно другой. Здесь основание представлено в виде изолирующей пластины. Ее крепление выполняется в несколько этапов:

  • Сначала мастер примеряет пластину к месту на стене, где планируется ее установить.
  • Затем в стене и в пластине просверливают отверстия. В них будут монтироваться дюбеля.
  • Пластину прикручивают к стене дюбелями.

Соответственно, рабочий механизм выключателя крепится к пластине.

Монтажные работы с одноклавишным выключателем отличаются от работ с двухклавишным прибором необходимостью в проведении дополнительных операций. Мастеру нужно будет закрепить в рабочем механизме третий кабель, находящийся под напряжением.

Нужно учесть, что длина зачищенной проводки в этом случае должна быть 2-3 см, а не 1, как при скрытой установке. Проводку, которая проложена к выключателю сверху стену, скрывают в пластиковых кабель-каналах. Они защищают кабель от негативного воздействия факторов окружающей среды и придают комнате более эстетичный внешний вид. Чаще всего выключатели открытого типа устанавливают в деревянных домах.

Компания «Руки из плеч»: качественный электромонтаж по выгодным ценам

Сколько стоит подключить выключатель? Расценки зависят от ряда факторов, например:

  • Тип выключателя.
  • Необходимость в прокладке проводки, штроблении стен.
  • Количество выключателей, которые необходимо установить.

На сайте нашей компании можно посмотреть только примерные цены на услуги. Окончательная стоимость будет озвучена мастером, который приедет устанавливать выключатель. Он оценит спектр предстоящих работ и рассчитает итоговую цену.

Не пытайтесь установить выключатель самостоятельно. Это может привести к повреждениям проводки, подгоранию контактов, поломке прибора. Помните, что любые проблемы с электричеством представляют опасность для здоровья и жизни людей, проживающих в помещении. Обратитесь к профессионалам!

После завершения электромонтажных мероприятий мы предоставим гарантию на услуги. Чтобы вызвать специалиста, позвоните операторам или оставьте заявку на сайте.

Как установить выключатель Легранд?

Как установить выключатель Legrand, чтобы механизм работал исправно, а электросеть функционировала? Мы знаем, и с удовольствием поделимся знаниями с вами.

Установка выключателя света Legrand: особенности устройства

Механизм состоит из пяти элементов. Для корректного монтажа нужно понимать, как работает каждая деталь.

  • корпус;
  • рамка;
  • клеммы;
  • кнопки и контакты;
  • основа, на которой расположены все элементы. Именно она позволяет надежно закрепить изделие на стене или прикрепить его к монтажной коробке.

Французский производитель делает основу из оцинкованной стали. Этот материал не подвержен деформациям, поэтому обеспечивает максимально надежное крепление. На тыльной стороне предусмотрено четыре монтажных крепления для винтов. Установка выключателя света Легранд возможна в монтажную коробку любого размера.

Форма креплений универсальна. Она позволяет регулировать положение устройства — поворачивать его в любую сторону и центрировать.

Для удобного подключения проводов предусмотрены автоматические клеммы. Подсоединение кабелей максимального упрощено: достаточно просто зачистить провода и вставить их в клеммы. Последние часто располагаются под углом в 35°.

Производитель позаботился о пользователе. На задней панели он предусмотрел маркер. Ориентируясь на него, проще понять, сколько изоляции необходимо снять.

Установка выключателя Легранд Валена: выбираем место

Удобно, когда механизмы расположены в максимальной доступности. Традиционно их монтируют при входе в комнату. Если у вас проходная модель, которая позволяет управлять светом из разных мест, один экземпляр можно установить рядом с кроватью. Тогда вставать с постели, чтобы выключить освещение, не придется.

Установка выключателя Легранд с подсветкой оправдана, если часто теряете устройство в темноте. Такие модели оборудованы световым индикатором. Если в помещении мало света, лампочка на панели начинает светиться. Устройство потребляет минимальное количество электроэнергии, поэтому не нужно беспокоиться, что счета за электричество вырастут.

Выбирая модель, подумайте, как она впишется в интерьер помещения. Французский бренд предлагает несколько серий электроаксессуаров. Найдутся классические решения и варианты в стиле хай-тек. Если добиться гармоничного оформления не получится, декоративную рамку можно будет поменять. Для этого на верхней панели предусмотрены пазы, а чтобы ее снять, достаточно воспользоваться отверткой.

Установка выключателя Legrand Valena: как действовать

Чтобы осуществить качественный монтаж, не обязательно быть электриком. Установить механизм сможет любой пользователь, который умеет пользоваться инструментом. Схема действий для модели с двумя клавишами такая:

  • отключить подачу электричества;
  • подготовить провода к помещению в монтажную коробку;
  • соединить в суппорте два механизма;
  • подсоединить к ним провода с предварительно снятой изоляцией. Используется трехпроводная система: фаза вставляется в клемму, промаркированную буквой L, а два других кабеля (желто-синий и желтый) — в соответствующие разъемы со стрелками. Последние отвечают за работоспособность клавиш: каждая — за свою;
  • закрепить установочную коробку на стене. Для этого нужны винты и отвертка.

Установка выключателя Legrand Etika в виде схемы:

Установка переключателя Legrand: в чем разница?

Переключатель замыкает три контакта, а не два. Он всегда находится в работающем состоянии: как только одна цепь размыкается, замыкается другая. Его выбирают, если управлять освещением нужно с двух мест.

Разница в том, что для корректной работы, нужен не один, а два экземпляра. Схема подключения такая:

Видео о том, как установить выключатели Легранд Валена:

Как поменять выключатель света и крышку | однокнопочный переключатель

Как поменять старый выключатель и крышку на новый. Есть старый на вид выключатель света? Без проблем. На самом деле заменить их на удивление легко!

В этом посте я делюсь своим пошаговым процессом замены старого переключателя света на классический однокнопочный переключатель света и подходящую крышку пластины.

Этот кнопочный переключатель в стиле ретро стал чем-то, что доставляет мне радость каждый день.

Я всегда втайне рад, когда использую эту кнопку. Так что этот быстрый и легкий проект того стоит!

Зачем менять выключатель света?

Выключатель света - это, вероятно, то, с чем вы взаимодействуете хотя бы несколько раз в комнате в день. Если у вас старомодный выключатель света, иногда его не только сложно использовать, но и становится бельмом на глазу, которое вы будете видеть несколько раз в день.

На фото ниже выключатель света «до». Он был старого миндального цвета, и я закрасил его тем же цветом, что и стена.Это помогает уменьшить заметность, но все равно выглядит не очень хорошо. Кроме того, из-за окрашенной поверхности он не очень прочный, а на переключателе кое-где есть небольшие сколы.

выключатель света «до»

Так почему бы не модернизировать выключатели света дома чем-то, что вызывает радость? Недавно мы поменяли выключатель и крышку в домашнем офисе, и это просто невероятно! Он увеличивает пространство, производя на меня большое впечатление, потому что находится прямо у входа! И каждый раз, когда включаю и выключаю свет, это меня радует 😀

Видеоурок по замене старого выключателя и крышки на новый

Я сделал короткое 2-х минутное видео о том, как менять выключатель света и крышку.Некоторые этапы процесса изготовления своими руками легче понять, посмотрев видео. Так что дайте ему часы, а затем прочитайте пошаговые инструкции по обновлению переключателей света.

Также не забудьте заглянуть на мой Youtube Channel для получения дополнительных руководств по DIY

Инструменты и материалы для обновления выключателя света

Для этого проекта вам понадобится новый выключатель света и подходящая крышка выключателя.

Я одержим винтажным однокнопочным переключателем , поэтому я выберу его и соответствующую ему панель переключения . Я получил и то, и другое от омоложения, и вот те, которые у меня есть:

Однокнопочный выключатель света

Крышка панели выключателя света

Отвертка

Пошаговая инструкция по замене переключателя света и крышки

Шаг 1. Выключите электричество и снимите крышку переключателя света

Итак, прежде чем что-либо делать, обязательно выключите питание! Вы можете отключить электричество во всем доме или только в комнате, где вы меняете выключатель света.Я включаю и выключаю свет, чтобы убедиться, что электричество отключено.

После отключения питания отверткой открутите те два винта, которые крепили пластину к стене.

После того, как мы удалим крышку, вы сможете заменить выключатели света

Шаг 2. Снимите старый выключатель света

Чтобы снять старый выключатель света, сначала открутите два винта, которыми выключатель крепится к стене. Затем вы можете немного вытащить выключатель, чтобы отсоединить его от электрических проводов.

На этом этапе вы сможете увидеть, какие клеммные винты удерживают какие провода. Я рекомендую вам сфотографировать текущую ситуацию, чтобы вы могли обратиться к ней позже при установке нового коммутатора.

Теперь вы можете ослабить все винты клемм до тех пор, пока не сможете легко отсоединить электрические провода. Отцепив все провода, вы можете успешно удалить старый выключатель.

Шаг 3. Установите новый выключатель света

Итак, идея состоит в том, чтобы повторно подключить тот же электрический провод к новому клеммному винту на новом переключателе.Я использую однополюсный переключатель с кнопками, потому что мне нравится аналоговый вид. Если вы используете трехпозиционный переключатель света, есть также трехпозиционные кнопочные переключатели для модернизации вашего переключателя света.

Но вот одна хитрость: наш дом очень старый (построен в 1940-х годах), поэтому у нас нет заземляющего провода для этого светильника. Из-за этого мы пропустили винт клеммы заземления (зеленый цвет). Если у вас есть провод заземления, вам обязательно нужно подключить его!

Итак, мы прицепили электропровод к соответствующим винтам.Вы сможете определить, какой провод к чему подключается, на основе сделанного вами снимка или инструкции по эксплуатации, прилагаемой к новому переключателю. В худшем случае простой поиск в Google также даст вам схему того, какой оконечный провод к чему должен подключаться.

Итак, теперь просто подсоедините каждый электрический провод к соответствующему винту клеммы, затем поверните винты, чтобы затянуть его так, чтобы они плотно удерживали электрический провод (металлическую часть).

Для нас это было 2 провода, а для вас, вероятно, 3 провода.

Затем вы можете вставить новый выключатель обратно в отверстие в стене и с помощью прилагаемого винта закрепить его так, чтобы он прилегал к стене.

Шаг 4. Добавьте крышку переключателя света

Последний шаг - установить новую пластину переключателя и добавить два винта, чтобы прикрепить крышку пластины к стене! Готово! Включите питание и проверьте, работает ли новый выключатель света.

Итак, это все шаги по замене старого переключателя света на новый.Это такой простой проект, но мне очень нравится включать и выключать свет намного больше, чем раньше! Это определенно то место, которое вызывает у меня радость!

И, говоря о том, на какой переключатель света обновлять, мне лично нравится переключатель с одной кнопкой. Всегда весело вставать и выходить, а винтажный стиль - это просто классика!

Прочие проекты своими руками

DIY Вертикальная стенка внахлест и разбивка затрат

Модернизация шкафа своими руками с помощью Ikea Trofast

Рабочий стол для домашнего офиса своими руками с блоками Ikea Alex

Прикрепите его позже

Обновление кнопочного переключателя света

Q: Мы с мужем счастливые владельцы бунгало в стиле искусства и ремесла 1920 года с оригинальными кнопочными выключателями. Мы бы хотели сохранить их, но в безопасности ли они? Должны ли мы заменить их более современными версиями? - Дженнифер Пирс, Буффало, Нью-Йорк

Рекомендации по замене старинных выключателей света

A: Я бы рекомендовал вам заменить оригинальные переключатели на новые. Эти переключатели были изготовлены из материалов, которые за последние 100 лет могли потрескаться, заржаветь или износиться, и их конструкция не соответствует сегодняшним строгим стандартам электробезопасности. Более новые коммутаторы работают, как указано в их маркировке «UL-Listed».

К счастью, вам не нужно отказываться от вида с двумя кнопками или приятного щелчка, который кнопки производят, когда вы их нажимаете. Сменные переключатели и накладки, которые выглядят так же, как антикварные версии, вплоть до матери инкрустация из жемчуга на пуговицах доступна в специализированных магазинах, таких как House of Antique Hardware.

Стоимость

Цены на простой однополюсный кнопочный переключатель начинаются примерно с 14 долларов. Вы также можете получить аутентичный кнопочный переключатель диммера с одной вращающейся кнопкой, которая выполняет функцию диммера.

Безопасность

Более важный вопрос о доме такого возраста: насколько безопасна проводка? Я видел электрические системы, которые прослужили 100 или более лет, и знаю, какую высокую опасность возгорания и поражения электрическим током они представляют. Было бы разумно внимательно присмотреться и увидеть, что у вас есть.

Как провести базовую оценку безопасности

Чтобы начать базовую оценку электробезопасности, проверьте главную сервисную панель. Если это оригинальный блок предохранителей, определенно пора перейти на современный щит автоматического выключателя.

Следующее, что нужно проверить - это сама проводка. При отключенном питании снимите крышки с оригинальных переключателей и розеток и вытащите их. Покрыты ли провода тканью и резиновой изоляцией, которая легко трескается при сгибании? Если да, то пришло время сделать замену проводки своим главным приоритетом.

Замена сервисной панели и ремонт всего дома не являются проектами «сделай сам». Наймите лицензированного электрика со старым опытом, который сделает эту работу за вас.

Благодарность: Джон Итон, креативный директор House of Antique Hardware

Как установить кнопку выхода

Вслед за контактными датчиками мы рассмотрим еще один изящный (а иногда и юридически необходимый) продукт, который вы можете добавить к своей инфраструктуре физической безопасности: кнопки нажатия для выхода, также иногда называемые кнопками запроса на выход.

Если вам нужна дополнительная информация об использовании кнопок для выхода, ознакомьтесь с нашим руководством по кнопкам открывания двери.

Что делает кнопка «Нажми для выхода»

Кнопка «Нажми для выхода» делает именно то, что описывает ее название: она позволяет выйти при нажатии на нее, если дверь не открывается с помощью традиционных ручек. Это кнопка, установленная внутри комнаты и подключенная к электрическому замку, установленному на двери. Обратите внимание, что для того, чтобы кнопка могла служить своему назначению, дверь, на которой она установлена, должна иметь электронный замок.Когда кнопка активирована, она посылает сигнал на замок, и соответствующий замок открывается.

Существует два основных типа кнопок выхода. Первая из них - это классическая кнопка, которую вы устанавливаете на дверной коробке или рядом с дверью, а вторая - датчик движения, который довольно широко использует слово «кнопка». И «кнопки» для открытия двери, и «кнопки» датчика движения могут использоваться для защиты дверей, которые нельзя открыть обычным замком или засовом. Эти кнопки предназначены для дверей, которые постоянно заперты и могут быть открыты только датчиком выхода или кнопкой выхода.

Настенные кнопки нажатия для выхода

Если вы когда-либо видели физическую кнопку для выхода, вы, вероятно, видели, что она закреплена на стене рядом с дверью. Вы также, вероятно, видели модель от крупнейшего производителя, бренда Seco-Larm Enforcer с кнопками для выхода.

Они устанавливаются внутри двери (обычно на дверной раме), и когда вы нажимаете на нее, они запускают замок, чтобы разблокировать и открыть дверь. Как правило, они также подсвечиваются (с подсветкой), чтобы их можно было найти в экстренных ситуациях.

Датчики движения

Датчики движения могут выполнять функции кнопок нажатия для выхода. Они монтируются прямо над дверью с внутренней стороны дверной коробки. Они обнаруживают, когда кто-то приближается к двери, и деактивируют замок, позволяя вам выйти из помещения. Они хорошо подходят для больших офисов, где люди часто выходят за дверь, так как это упрощает поток входящего и выходящего трафика.

Другой кузен: кнопки касания для выхода

На самом деле существует третий вид кнопки нажатия для выхода - кнопки касания для выхода.Они часто включаются в ту же категорию, что и кнопки «нажать для выхода», поскольку их функции точно такие же, но они разные. Однако мы бы порекомендовали отклониться от них и придерживаться классических кнопок выхода. Несмотря на их эстетическую привлекательность и гладкость, эти кнопки часто ненадежны (как, как правило, сенсорные экраны), и вам нужно что-то, что будет немедленно реагировать и позволять людям беспрепятственно входить и выходить.

Электронные замки для систем контроля доступа

Узнайте о различных типах замков и их установке.

Загрузить

Как настроить кнопку нажатия / запроса на выход с контролем доступа

В этом разделе мы рассмотрим настройку кнопки нажатия для выхода с вашим контролем доступа. Мы сосредоточимся в основном на проводных физических кнопках нажатия для выхода, а не на датчиках движения, а также на современных системах контроля доступа на основе IP, таких как Kisi. Мы обнаружили, что эта комбинация наиболее эффективна для офисов и помещений любого размера. Однако установка датчиков движения по сути такая же!

Выбор подходящего механизма блокировки

Кнопка запроса на выход лучше всего подходит для отказоустойчивого механизма блокировки, такого как электрический замок или магнитный замок.Отказоустойчивый замок - это замок, который разблокируется при отключении питания (и остается заблокированным при подаче питания), тогда как отказоустойчивый замок остается заблокированным при отключении питания. Это означает, что отказоустойчивый замок по необходимости будет открываться вручную, например дверной ручкой или ручкой (мы называем это замком). Однако в случае безопасного замка вам будет предоставлен доступ к двери с помощью какого-либо электронного механизма (например, контроля доступа), поэтому вы можете использовать кнопку выхода для выхода).

Выбор источника питания

Во время установки у вас может быть несколько вариантов источника питания.Основными опциями, как правило, являются внешний источник питания или выделенные выходы питания контроллера доступа, такие как выходы питания контроллера Kisi Pro.

Обычно рекомендуется всегда запитывать вспомогательные компоненты от внешнего источника питания. Внешний источник питания с большей вероятностью обеспечит необходимую вам силу тока, и вам будет проще его настроить. Например, специально для Kisi, если вы потянете более четырех ампер через контроллер Kisi, на плате произойдет короткое замыкание.Тем не менее, если вы находитесь в ситуации, когда у вас нет источника питания под рукой и вам нужно запитать небольшое количество вспомогательных компонентов (например, одну кнопку выхода и один контактный датчик, в зависимости от модели) ), вы можете выбрать использование выходов питания, расположенных на контроллере Kisi.

Подключение компонентов

Важнейшим шагом в настройке кнопки выхода является правильное подключение всех компонентов. В IP-системе, такой как Kisi, это будет включать дверной замок, считыватель доступа, контроллер, источник питания и кнопку выхода (а также дополнительные контактные датчики).На следующей схеме показана установка с электрическим замком. Рассматриваемая «панель управления» состоит из контроллера доступа и выделенного источника питания.

Типичная кнопка REX имеет 5 проводов (+, -, COM, NO, NC), хотя для нормальной работы необходимо только 4. Два провода (+, -) будут питать светодиод на кнопке подсветки, а два провода (C-NC или C-NO) будут служить сигнальными проводами, которые подключаются к остальным компонентам вашей установки (замок, считыватель и т. составные части).

Примечание. + И - иногда можно обозначить как LED + и LED-, но по сути это одно и то же.

Если вы не совсем знакомы с установкой кнопок REX, мы рекомендуем обратиться к установщику, чтобы сделать это профессионально. В качестве альтернативы мы рекомендуем подключать провода по одной паре за раз. Самый простой порядок подключения следующий:

1) Подключите и включите светодиод на кнопке REX

Подключите + и - на кнопке REX, чтобы включить светодиод с помощью источника питания 12/24 В. Когда вы подключите блок питания, вы должны увидеть, как загорится светодиодный индикатор кнопки.Если кнопка не загорается, возможно, вам придется соблюдать полярность светодиода. Поменяйте местами провода на клеммах кнопки и снова подключите кнопку для проверки.

2) Подключите сигнальные провода цепи к общему (COM) и нормально замкнутому (NC).

Если вы подключаете отказоустойчивый замок, вы должны поддерживать замкнутую (последовательную) цепь для постоянного питания вашего замка. Подключите COM-порт на REX к положительному проводу источника питания. Из порта NC на вашем REX подключитесь к COM следующего аппаратного компонента в цепи.Это может быть датчик движения, маглок или считыватель Kisi.

Чтобы проверить это соединение, вам необходимо подключить кнопку к источнику питания.

3) Подключите и включите саму кнопку REX (отдельно от светодиода на шаге 1)

Это соединение будет обеспечивать питание вашей кнопки REX. Подключите отрицательный вывод кнопки REX к отрицательному выводу источника питания. Затем подключите положительный вывод кнопки REX к положительному проводу источника питания.

Когда вы снова подключите блок питания, светодиод кнопки должен загореться. Пока вы завершили оставшуюся часть цепи, при нажатии кнопки она должна размыкать цепь и разблокировать дверной замок.

Установка программного обеспечения

После того, как все компоненты подключены, вы готовы к обычному использованию кнопки (несмотря на тестирование). Однако, если вы используете современную систему, такую ​​как Kisi, скорее всего, ваш провайдер может предоставить вам хорошую аналитику данных об использовании дверей. Эта настройка состоит из простого сообщения системе, какой контактный датчик подключен к какой двери, а все остальное сделает поставщик.

Тестирование установки

Как обычно, это важный последний шаг в любой установке. Если кнопка не открывает дверь должным образом, скорее всего, неисправность в управляющей цепи препятствует подаче питания на замок. Это может быть короткое замыкание в цепи передачи энергии или какое-либо другое неисправное устройство в цепи.

Чтобы определить проблему, вы должны протестировать каждый вариант, чтобы разомкнуть цепь.В большинстве случаев это будет считыватель, кнопка выхода (или датчик движения) и контроллер. Если вы можете разомкнуть цепь с другими компонентами, вы можете сузить проблему.

Предполагая, что проблема существует с кнопкой REX, вам следует дважды проверить все свои соединения. Убедитесь, что вы соблюдаете полярность при подключении питания и убедитесь, что сигнальные провода подключены к правильным клеммам (NC и COM). Если проблема не устранена, возможно, кнопка "нажать для выхода" повреждена, и вам следует подумать об установке новой кнопки.

Заключительные мысли

Кнопки для выхода являются неотъемлемой частью любой системы контроля доступа с отказоустойчивыми замками. Хотя вы можете обойтись без них, обычно рекомендуется для облегчения доступа и потока трафика, а при относительно простой настройке это не слишком большие вложения!

Все о кнопочных переключателях света - The Gold Hive

Внешний вид переключателя: Кнопки часто имеют несколько вариантов кнопок. Я выбрала стильные модели с перламутровыми вставками, которые придают им перламутровый белый блеск. Если вам это не нужно, вы можете купить только простые черные.

Эстетика пластины: Латунь была популярной металлической отделкой в ​​таких домах, как мой (бунгало ремесленника с 1915 года), поэтому мы приняли красивый оттенок. Оригинальная латунь, изготовленная сто лет назад, выглядит очень темно-коричневой из-за патины, поскольку металл за годы состарился из-за окисления и контакта всех масел наших рук с пластинами. Так что, в зависимости от вашего внешнего вида, вы, возможно, захотите получить блестящую латунь, которой пользовались в 1915 году, или вы хотите, чтобы дом состарился примерно через десять лет.Вы можете купить антикварную латунную отделку, но она не так хороша. Поэтому я купил нелакированную латунь, чтобы металл старел естественным образом. Незакрашенный означает, что на металл не нанесено защитное покрытие, чтобы он выглядел блестящим и золотистым. Вместо этого со временем на нем будет патина, а с годами - потемнеть, потому что на нем нет защитного покрытия. У меня есть тарелки пятилетнего возраста, которые определенно выглядят постаревшими, и у меня есть тарелки двухлетнего возраста, которые начинают стареть, но определенно выглядят так, как будто они находятся в неуклюжей подростковой фазе роста.Вы можете увидеть разницу на видео выше. Для ванной у меня есть белая металлическая пластина, которая гармонирует с белой плиткой. Хотя латунные пластины выделяются, я также за то, чтобы они гармонировали со стенами.

Не забудьте розетки: Мы решили подобрать розетки к выключателям. Заглушки черные, а пластина из той же нелакированной латуни, что и пластина переключателя. Большинство наших розеток находились на плинтусе, что является более традиционным, поэтому мы оставили их там. В настоящее время мы не устанавливаем розетки так низко по причинам доступности (сложнее наклониться так далеко вниз), поэтому у нас есть несколько розеток в стене.

Воздушный выключатель для системы удаления мусора Руководство по установке

Как установить воздушный выключатель для вывоза мусора

Управляйте вывозом мусора безопасно и удобно с помощью одной простой в установке кнопки!

Пневматическая техника защищает от поражения электрическим током

Воздушный выключатель

Presair для вывоза мусора - безопасная альтернатива настенному электрическому выключателю. Используя пневматическую технологию, оператор не подвергается риску поражения электрическим током, поскольку в момент срабатывания отсутствует электрический ток.

Воздушный выключатель для вывоза мусора легко устанавливается на раковину, столешницу или стену в сочетании с тарелкой. Воздушный переключатель совместим с большинством мусорных баков.

Пневматический выключатель для вывоза мусора прост в установке

1. Установите кнопку подачи воздуха - Для установки на столешницу, отверстие 1 ¼ ”в столешнице. Вставьте пуговицу в отверстие и затяните пластиковой гайкой снизу стойки.

- ИЛИ -

Чтобы установить кнопку подачи воздуха на раковину, используйте отверстие для распылителя или дозатора мыла.Вставьте пуговицу в отверстие и затяните пластиковой гайкой снизу раковины.

2. Присоедините один конец воздушной трубки, входящей в комплект, к нижней части кнопки, а другой конец - к белому выпускному отверстию для воздуха на черном блоке преобразователя. Примечание. При необходимости воздушную трубку можно обрезать до нужной длины.

3. Вставьте блок преобразователя в трехконтактную заземленную розетку.

4. Вставьте мусоропровод в конвертер.

Пневматический выключатель для вывоза мусора прост в эксплуатации

Воздушный выключатель для вывоза мусора прост в эксплуатации.Чтобы начать утилизацию, просто нажмите кнопку воздуха. Если был выбран мгновенный переключатель подачи воздуха, отпустите кнопку, чтобы выключить. Если был выбран фиксирующий (поддерживаемый) переключатель подачи воздуха, нажмите и отпустите кнопку подачи воздуха во второй раз, чтобы остановить удаление.

Пневматический выключатель для комплекта для удаления мусора

• Вставной воздушный выключатель для утилизации
• 8-футовая трубка
• Кнопка для удаления мусора - кнопка промывки 1,49 ″ с гайкой

Максимальные характеристики: 15 ампер в секунду, 125 В переменного тока. Используйте этот продукт только в пределах номинала и в соответствии с национальными и местными электротехническими нормами. Для получения дополнительной информации или руководства для печати просмотрите инструкции ниже. Чтобы приобрести воздушный выключатель для вывоза мусора, посетите наш интернет-магазин или свяжитесь с нами.

Как настроить кнопки переключения? - Справочный центр LIFX

Перед тем, как начать, вы захотите узнать, настраиваете ли вы Button для управления светом LIFX или не-LIFX.Вот простая диаграмма, которая поможет вам понять.


ФОНАРИ LIFX


Фонари без LIFX

Если вы используете Switch для управления освещением LIFX, вы легко сможете найти их под кнопкой Target.

Вы можете настроить кнопку для управления одним источником света LIFX (проводным или нет), группой, местоположением или даже сценой.

Если вы не уверены или не можете вспомнить, есть ли у вас LIFX в этом разъеме, скорее всего, это индикатор НЕ LIFX, если его еще нет в приложении.

Эти индикаторы всегда будут управляться проводным соединением с самим коммутатором. Интересный факт: вы также можете подключить его к другим предметам, управляемым переключателем света (например, к камину).

Хорошо, у вас есть идея, какой тип света вы будете настраивать? Тогда вы готовы к работе ....

Если LIFX Light ...

  1. Нажмите на кнопку, которую хотите настроить
  2. Назовите кнопку (Подсказка: если вы устанавливаете несколько коммутаторов, постарайтесь сделать ее узнаваемой для комнаты.)
  3. Поверните тумблер, чтобы выделить LIFX Light
  4. Выберите, чем будет управлять кнопка, щелкнув по кнопке Target.
  5. Выберите, если ваш LIFX Light подключен к коммутатору
  6. Выберите ДА, если вы обычно хотите управлять освещением LIFX с помощью переключателя (т. Е. В случае даунлайтов)
  7. Выберите «НЕТ», если вы хотите, чтобы ваша кнопка управляла группой, сценой или местоположением. Также выберите «Нет», если ваша лампа LIFX подключена к светильнику, который не управляется выключателем света
  8. Хит Сохранить

Если не LIFX Light...
  1. Нажмите на кнопку, которую хотите настроить
  2. Назовите кнопку (Подсказка: если вы устанавливаете несколько коммутаторов, постарайтесь сделать ее узнаваемой для комнаты.)
  3. Поверните тумблер, чтобы выделить Non-LIFX Light
  4. Хит Сохранить

Как установить и снять кнопочные переключатели серии LA39?

Вставьте привод в монтажное отверстие в передней части панели и поверните его в держателе. Затем равномерно затяните крепежные винты на обоих концах (чрезмерное усилие недопустимо.Максимальный крутящий момент 25 Н-см). Если панель сделана из других неметаллических материалов, таких как пластик, перед установкой на панель можно установить монтажную пластину. Когда диаметр установочного отверстия составляет 25 мм, перед установкой на панель можно подложить кусок монтажной пластины Ø25. Для кнопочного переключателя с держателем Z2 демонтируйте переключающие элементы вместе с держателем. Для кнопочного переключателя с держателем Z2 разберите переключающие элементы перед установкой держателя.Для кнопочного переключателя с держателем Z3 сначала разберите переключающие элементы. Вставьте держатель в привод, а затем затяните гайки на держателе, повернув держатель по часовой стрелке. Примечание: если кнопочный переключатель заблокирован после установки, отрегулируйте два крепежных винта на держателе, чтобы сохранить ту же степень затяжки.

Закрепите переключающие элементы напрямую. Символ исполнительного механизма может быть установлен непосредственно на передней панели (обычно он был установлен до того, как был изготовлен с завода).Когда установлен кнопочный выключатель с подсветкой, сначала пристегните патрон, а затем последовательно переключайте элементы.

Related Post

2021 © Все права защищены.
