Выравнивание стен штукатуркой по маякам

Существуют разные способы выравнивания стен, но наиболее эффективным и качественным является метод штукатурки стен по маякам. Именно этому способу выравнивания стен и посвящается наша статья.

Материалы и инструменты

Лопатка штукатурная (мастерок)


Правило


Строительный миксер


Маячковые профили


Гипсовая или цементно-песчаная штукатурка


Шпатели


Подготовка поверхности

Прежде чем начинать работу, необходимо тщательно очистить стены от обоев, старой штукатурки, краски, плитки и так далее до основания.

Грунтовка стен

После очистки стен, необходимо их прогрунтовать. Грунтовка стен делается для того, чтобы придать шероховатость поверхности, укрепить ее и предотвратить появление плесени. Если вы грунтуете кирпичную стену, то достаточно использовать обычную грунтовку. Для бетонных стен следует использовать «бетон контакт». После того, как стены высохнут, можно переходить к следующему этапу.

Установка маяков

Существуют разные способы установки маяков на стены. В данной статье мы уделим внимание двум самым распространенным способам установки маячковых профилей. У каждого способа есть свои преимущества и недостатки. Так, первый способ является более точным и экономичным, но второй способ позволяет быстрее установить и убрать маячки.

Установка с помощью дюбелей

Какие инструменты используем

Для установки маяков используем уровень длиной 2,5 м, дюбеля, шурупы и металлические маяки (высотой 6 мм, длинной 3 м). Маячковый профиль необходимо подрезать так, чтобы он был короче высоты помещения на 5-10 см.

Процесс установки маяков

Начинать устанавливать маяки следует с угла комнаты. Первый маяк следует установить на расстоянии 20 см от стены.

1. При помощи уровня необходимо разметить стену от потолка к полу.

2. Нужно просверлить отверстия диаметром 8 мм под маячки по краям стены. Количество отверстий будет зависеть от высоты помещения.

3. В отверстия необходимо установить дюбели, затем вкручиваем шурупы (длина шурупов зависит от толщины штукатурки).

4. Шляпки шурупов выравниваются по уровню.

5. На шурупы устанавливаются крепления для маяков.

6. Защелкиваем маячки на креплениях.



После установки маячков по краям стены, нужно натянуть между ними нитку. Это поможет выставлять промежуточные маяки под один уровень. Промежуточные маяки устанавливаются по такой же технологии, как и крайние.

После того, как вы нанесете штукатурку, сразу же (пока она не засохла) уберите узким шпателем штукатурку с маяка и вытащите профиль. Протерев маяк, его снова можно будет использовать.

Установка маяков гипсовым раствором

Необходимые инструменты

Как и в первом случае нам необходимо иметь металлические маяки и уровень. Вместо дюбелей и шурупов понадобится емкость для раствора, мастерок и гипсовая штукатурка.

Как установить маяки

1. Установите лазер в углу комнаты под углом в 90° .

2. Вырежьте маяк по высоте стены.

3. Приготовьте раствор, следуя инструкции.

4. Вдоль вертикальной линии стены равномерно набросайте гипсовый раствор для маяков.

5. Возьмите маяк и слегка вдавите его в раствор, чтобы он оказался на линии лазера.

6. Берем уровень или рейку с разметкой и устанавливаем маяк на необходимом расстоянии от стены.

7. Закрепите маяк раствором и подождите, пока раствор засохнет. Установка маяка завершена.

Следует отметить, что для точности установки маяков в данном методе необходимо иметь определенные навыки работы. Сразу после установки маяков нельзя начинать штукатурить стены, гипсовый раствор должен хорошо высохнуть (в первом случае к оштукатуриванию стен можно приступать сразу после установки маяков). Данный метод нельзя использовать в помещениях с высокой влажностью.

Выравнивание стен по маякам: видео

Данное видео поможет вам понять, как проходит процесс установки маячков первым способом.

Второй способ будет включать и само оштукатуривание стен по маякам, поэтому его вы можете посмотреть в конце статьи.

Штукатурка стен по маякам

Расстояние между маяками заполняем раствором штукатурки в два этапа. Первый слой наносим ниже уровня маячков. После того, как высох первый слой, можно наносить второй слой, который должен выступать за маяки на 3 мм.

Раствор необходимо выравнивать правилом. Правило устанавливают так, чтобы оно упиралось концами на маячковые профиля. После этого нужно вести инструмент снизу вверх, слегка покачивая его из стороны в сторону.

Совет! Напоследок следует провести правилом также и сверху вниз пару раз, чтобы стена была идеально ровной.

Использование металлической или малярной сетки

Если при измерении кривизны стены вы поняли, что раствор штукатурки будет слишком толстым, то следует арминировать стену металлической сеткой перед установкой маяков.

Малярную сетку из стекловолокна используют тогда, когда выравнивают стену гипсовым раствором.

Извлечение профилей

После того, как раствор штукатурки высох (в случае, если вы устанавливали маяки с помощью гипсового раствора), необходимо убрать из стены маяки, потому что со временем на них может проступить ржавчина, испортив вам обои. Если вы планируете укладывать керамическую плитку, то маячковый профиль можно оставить в стене.

Для того, чтобы извлечь маяки необходимо найти снизу край профиля и потянуть его вверх. Оставшиеся после маяков полосы в стене заделайте раствором штукатурки. После того, как все высохнет, желательно пройтись наждачной бумагой Р 40 по всей стене. Чтобы довести стены до идеально гладкого состояния осталось нанести шпаклевку.

После того, как стена окончательно просохнет, вы можете использовать различные облицовочные материалы для украшения стен вашего помещения.

Видео о выравнивании стен по маякам

Маяки для штукатурки: как установить своими руками

Качественную штукатурку кладут ровно

Проведение капитального ремонта или новое строительство ставит перед необходимостью выполнить комплекс работ для выравнивания стен своими руками, включающий в себя важный этап, как выставить маяки под штукатурку высокого качества. Стеновые панели, кирпичная кладка, газобетонные блоки всегда имеют некоторые отклонения от идеальной плоскости, поэтому, чтобы финишное покрытие имело достойный вид лучше поставить на стене направляющие для штукатурки, которые послужат надежным ориентиром в создании лицевой стороны. Затраченное на это время даст темп дальнейшим работам.

Содержание

Цели и виды

В технологии создания поверхности высокого качества (СНиП III-21-73) с жесткими требованиями по допустимым отклонениям, установка штукатурных маяков будет обязательной, независимо от квалификации специалиста, выполняющего работу.

Устанавливать маяки необходимо перед оштукатуриванием цоколя и фасада, чтобы декоративная отделка имела под собой равномерную прочную основу.

В зависимости от материала и площади стены, необходимой толщины нанесения раствора, опыта мастера, финансовых возможностей выбирают, какие лучше использовать маячки для штукатурки в данном случае.

Конструктивно они представляют собой такие варианты:

• нити, струны;
• рейки из пластика или металла;
• планки пенопласта, фрагменты керамической плитки, приклеенные в заданной плоскости;
• шурупы, вкрученные в основание так, чтобы шляпки выступали в роли маячков;
• выведенные по уровню полосы из раствора (маяки из штукатурки).

Для промышленно изготовленных реек существуют несколько различных типов крепления, позволяющих выбрать приемлемый вариант в конкретных условиях.

Пластиковый маячок

Пример недорого полимерного изделия, позволяющего выравнивать поверхности тонким слоем штукатурки, показан на фото:

Выбирать способы крепления для маяков под штукатурку можно различные, но в любом случае правила требуют, чтобы они фиксировались жестко и не прогибались при нажатии на них правилом при выравнивании и заглаживании нанесенного жидкого раствора.

Промышленные профили

Самостоятельное выполнение отделочных работ делает более целесообразным решение использовать стандартные штукатурные маяки промышленного производства. Пользуются профилями, сделанными из стали или пластика. Применение деревянных реек отходит в прошлое, так как древесина подвержена гниению, что влияет на сроки возможной эксплуатации всего покрытия.

Пластик является более легким и недорогим материалом, но он более гибкий и легко деформируется. Это замедляет скорость оштукатуривания, делая необходимым постоянный контроль усилий на инструмент и соблюдения геометрии ровности получающейся поверхности.

Для начинающего строителя установка маяков под штукатурку из металлического профиля будет проще, быстрее и надежней.

Сталь может быть с антикоррозийным слоем или без него. Большинство профессионалов предпочитают оцинкованные изделия, так как их можно оставлять на стене, просто заштукатурить в общем массиве раствора. Поскольку такие профили стоят дороже остальных, можно купить дешевые варианты без защитного анодирования и впоследствии извлечь их из еще сырого штукатурного состава.

В большинстве случаев оставленные в стенах металлические маяки себя больше не проявляют. Но бывают факты проступающих впоследствии темных пятен ржавчины на венецианской штукатурке или дорогих обоях.

Уверенная работа с хорошо закрепленными оцинкованными изделиями показана на этом фото:

Сталь твердо выдерживает заданные уровни

В отделочных работах практикуется установка маяков для штукатурки стен различной формы.

На современном строительном рынке предлагаются изделия T-образного и L-образного сечения. В домашних условиях хорошо использовать T – образные профили высотой 6 мм, 10 мм. Ширина планок может составлять от 1,8 см до 2 см. Такие рейки могут быть нарезаны по различной длине.

Длины L – образных изделий находятся в диапазоне от 2.7 м до 6 м. Короткие планки применяются для отделочных работ внутри жилого помещения, длинные – в промышленных зданиях. Ширина составляет от 3 мм до 3 см.

Если выполнялся монтаж маяков из не оцинкованного материала, то поставленные вначале процедуры отделки маяки должны иметь возможность легко удаляться из покрытия после того, как штукатурная смесь начала схватываться, но еще не окончательно затвердела (в течение первых 2х дней).

Способы крепления

Отведенное на эти цели финансирование и имеющиеся навыки выставления контрольных ограничителей маячного назначения дают возможность выбирать типы крепления для штукатурных маяков по своему вкусу.

Основные способы, как установить маяки на стену, представляют собой такие приемы:

1. На штукатурный раствор или клеящий состав для керамической плитки. Имея практику обращения со строительными смесями, зная их фактическую усадку и время набора прочности, жесткий профиль можно закрепить на густой массе, набрасываемой на стенку, выдерживая расстояние между опорами не более 0,3 м. Планка просто вдавливается в раствор до достижения требуемой отметки по уровню. Эластичный пластиковый элемент необходимо крепить штукатуркой по всей длине для прочной опоры.
2. Шурупы, дюбели или саморезы. Такое крепление маяков на стену более продолжительно по времени, но дает возможность плавно выставить каждую точку опоры на заданное расстояние от основания вкручиванием или выворачиванием резьбы. Для фиксации профиля используют как отверстия в самой планке, так и специальные зажимы, которые можно приобрести в комплекте с планками.

Стандартное анкерное приспособление, состоящее из полипропиленовых опоры и заглушки, позволяет крепить маяки различной ширины и формы, показано на этом фото:

Пластиковый анкер – клипса для профиля

Пластиковое крепление в виде клипсы для маяков (КДМ-2) используют при нанесении чернового слоя штукатурки потолка и стен. Клипсу монтируют на выставленную по уровню шляпку самореза. При таком креплении общая толщина растворного слоя не должна быть менее 12 мм.

Крепление «Креммер»

Простым решением, как правильно установить крепеж для маяков под штукатурку, для самостоятельного ремонта квартиры будет простое в использовании крепление типа креммер. Оно представляет собой прямоугольную оцинкованную пластину из штампованного металла с прорезью в центре для крепежа и удобными боковыми полями для загиба по нужному размеру (смотри фото):

Так выглядит «Креммер»

В них не сложно правильно установить маяки, так как конструкцией предоставляется возможность не использовать специальные инструменты для того, чтобы выполнить загиб и зафиксировать маячок. Тонкий металл гнётся легко пальцами рук, что значительно ускоряет монтаж любым видом анкера (шуруп, саморез, дюбель).

При необходимости корректировки положения маячкового профиля, зажим можно ослабить и загнуть повторно.

Применение «креммера» уменьшает возможное минимальное расстояние от обрабатываемого основания до подошвы профиля в сравнении с другими промышленно изготовленными креплениями и экономит заметное количество набрасываемой штукатурки.

Разметка плоскости

Первым этапом при выравнивании растворами строительных поверхностей будет выполнение соответствующих измерений с нанесением разметки, как правильно выставить маяки под штукатурку стен, для последующего практического воплощения.

Не все хозяева могут располагать в своем хозяйстве профессиональными измерительными устройствами, иметь высокоточные приборы дистанционного измерения. О нивелирах можно позаботиться, если предстоит установка маяков для штукатурки на больших по длине наружных участках конструкций здания.

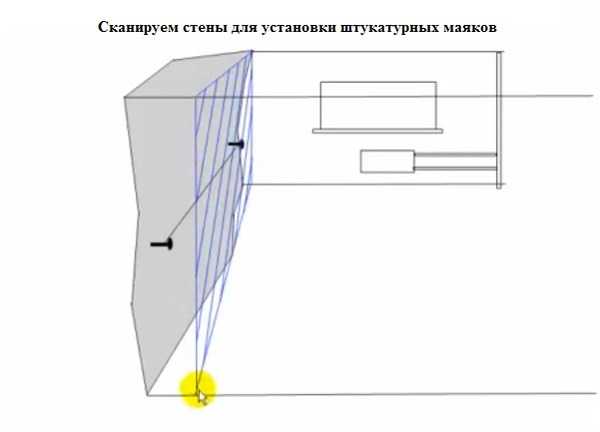

Самый экономный вариант представляет собой провеску площади, отведенной под штукатурные работы обычным отвесом.

Последовательность определения положения контрольных точек

Ускорить процесс позволяет использование более современного устройства – лазерного уровня, высвечивающего все выступы на заданной отметке.

Исходной точкой выбирается самый выступающий участок поверхности. К нему прибавляют толщину ребра маяка (3 мм – 10 мм) и получают минимальную толщину штукатурного слоя.

Провешивание поверхности стен должно выполняться очень тщательно, так как это влияет на общий расход смеси и качество полученной плоскости.

Провеска плоскости потолка выполняется при помощи длинного правила или же водяного уровня. За отправную берется самая низкая точка потолка – в ней фиксируют первый саморез, а затем от него на расстоянии 10 см по уровню устанавливают следующую метку, далее по всей площади. Вместо шурупов можно применять другие маркеры – квадратные фрагменты, нарезанные из гипсокартона, которые приклеиваются раствором с быстрой фиксацией.

Большие выступы, образующие значительные перепады по отношению к соседним участкам в целях экономии штукатурного материала и затрат времени лучше сбить молотком или срезать шлифовальной машинкой.

Установка

Последним вопросом будет, как ставить маяки для штукатурки, чтобы шаг между ними был рациональным и не создавал дополнительных неудобств.

В большинстве случаев расстояние для установки маяков выбирают, исходя из размеров правила. Опытные специалисты увеличивают шаг, работая с длинным инструментом. Для самостоятельного обустройства штукатурки лучше, чтобы ориентиры были установлены с шагом не более 1,5 м, и можно было качественно разровнять раствор без больших усилий.

Первоначально ставят 2 крайних профиля (от углов), которые ограничат нужную плоскость. Затем, на них натягивают бечевку или леску (поверху и снизу), которые послужат контрольной отметкой для установки реек по всей площади.



Всю последовательность выполненных операций и полученные результаты необходимо тщательно перепроверить до нанесения штукатурного раствора. Если что-то будет сделано неправильно, исправление потребует если не переделки, то дополнительных затрат по минимизации последствий.
