Содержание

Правила монтажа электропроводки | 10 правил монтажа проводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки.

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

правила монтажа электропроводки

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м2, по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

правила монтажа электропроводки в квартире

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

прокладка электропроводки ПУЭ

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

неправильный монтаж розеток

Понравилась статья — сохрани на стену!

Монтаж скрытой электропроводки: правила и последовательность

Прокладывая электрокабель, его обычно монтируют внутри стены или под штукатуркой. Электрокоммуникации выводят наружу лишь там, где требуется подключить розетки, выключатели или осветительные приборы. Что нужно знать, чтобы осуществить скрытый монтаж самостоятельно, не нарушая правил устройства электроустановок?

Подключение потолочного светильника
Подключение потолочного светильника

Подбор материалов

При монтаже внутренней проводки используют изолированные провода и кабели. Токонесущие жилы проводов покрыты изоляцией из резины или пластмассы. Кроме того, провода могут иметь поверх изоляции дополнительную защиту. Кабели, применяемые для электропроводки в индивидуальных домах и квартирах, тоже имеют пластмассовую или резиновую изоляцию и защиту и внешне мало отличаются от проводов. Например, ВВГ — кабель, а ПУГНП — провод. У них отдельные жилы покрыты изоляцией, а все жилы — общей наружной оболочкой.

Наружная оболочка у провода тоньше и мягче. Соответственно разница будет и в цене: кабель всегда дороже провода, но зато обладает повышенной устойчивостью к скачкам температуры, механическим воздействиям, износу изоляции и так далее.

Наилучшим сочетанием при монтаже домашней электрической сети будет использование кабеля ВВГ сечением 2,5 мм2 для розеток и провода ПУГНП сечением 1,5 мм2 — для освещения. Для ванных комнат и кухонь хорошо использовать ПВС.

Подключение потолочного светильника

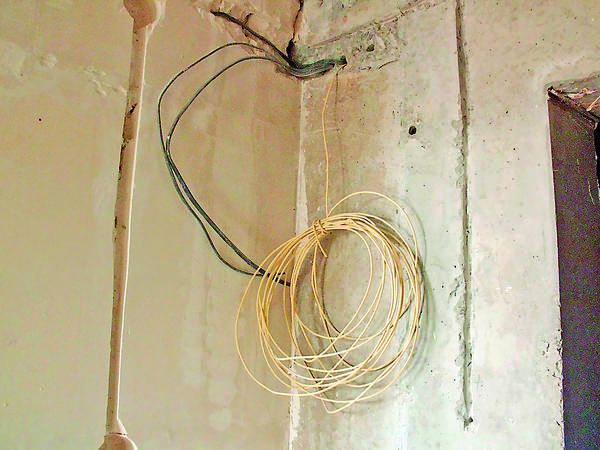

Ввод кабеля в квартиру. В этом месте планируется установка внутреннего распределительного щитка


Правила монтажа

Для начала надо составить планы помещений, в которых будут вестись работы, а также выбрать тип расключения. На планах подробно отмечают, что именно предполагается сделать. Затем по каждой комнате вычерчивают развёртки стен, на которых с учётом всех размеров намечается путь прокладки кабеля. При этом нужно помнить несколько правил.

 • Расстояние от провода до пола или потолка должно быть не меньше 15 см. От оконных и дверных коробок — не меньше 10 см. При прокладке проводов рядом с трубами отопления расстояние до труб должно быть не менее 3 см.

• Провода ведут только в вертикальном или горизонтальном направлении. Не надо пытаться их экономить, укладывая по диагонали стены.

• Пересечения, перехлёст проводов нежелателен. Если избежать этого трудно, то расстояние между внешними оболочками должно быть не меньше 3 мм.

Типы расключений

Таких типов всего два: коробочное и расключение шлейфом.

Коробочное

ещё совсем недавно был повсеместным. Суть его проста. Всю квартиру обходит один питающий кабель, от которого в каждом помещении отходят провода к электрическим точкам: розеткам, светильникам, выключателям. Разветвление питающего провода происходит в распаечной коробке, отсюда и названия метода.

Расход проводов при такой проводке — минимальный. В этом — её плюс. Минус же в том, что такой тип расключения не позволяет управлять отдельными частями сети с распределительного щитка.

Подключение потолочного светильника
Ответвления при коробочном расключении ведут от распаечных коробок

Расключение шлейфом нередко называют европейским, что видимо связано с укоренившимся у нас названием «евроремонт», при котором разводку ведут именно таким образом. Заключается он в следующем. От распределительного щитка, который устанавливается обычно на входе в квартиру, к каждому помещению подходят два провода, один из которых отвечает за розетки, а второй — за освещение. Каждый провод снабжён в щитке автоматическим выключателем, каждое отдельное помещение — УЗО (устройство защитного отключения).

Расход кабеля при таком способе расключения выше, чем при классическом, но зато он безопаснее. Кроме того, он позволяет легко управлять сетью — отключать её части при необходимости выполнить ремонт.

Подключение потолочного светильника
При расключении шлейфом провода, питающие разные комнаты, отходят непосредственно от распределительного щитка

Монтаж

Если дом или квартира только что отстроены и стены предполагается штукатурить, то целесообразно крепить к ним провода при помощи строительного алебастра. Правда, только в том случае, если вы уверены, что слой штукатурки покроет проводники, то есть его толщина будет не меньше 1 см. В остальных случаях придётся для укладки проводов делать штробы. Существует и другой способ крепления проводов на стене или в штробе, например, при помощи дюбель-скобы.

Подключение потолочного светильника

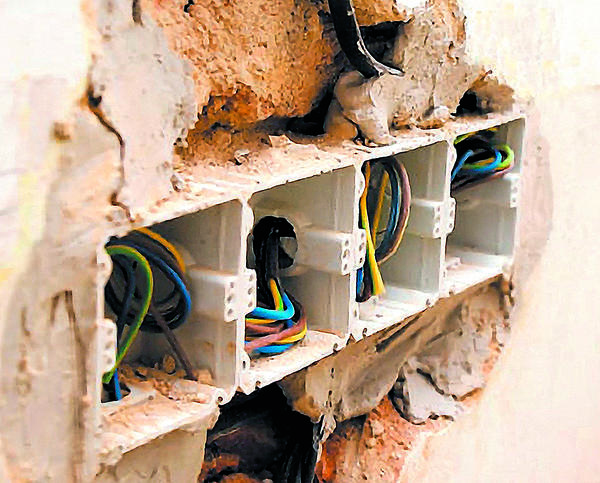

Установка подрозетников

Штробление стен, укладка проводов

Для прокладки штроб можно воспользоваться зубилом и молотком, но работать таким инструментом трудно. Гораздо легче штробить при помощи перфоратора и обычной «болгарки».

В стене по ходу будущей электропроводки делают два параллельных реза, а затем промежуток между ними выбивают перфоратором с насадкой-зубилом. Ширина штробы зависит от количества проводов, которые будут лежать в ней. Глубина же штробы должна быть достаточной для того, чтобы провода можно было «утопить» в ней и закрыть штукатуркой.

Подключение потолочного светильника
Закрепление провода в штробе при помощи дюбель-скобы

Подключение потолочного светильника

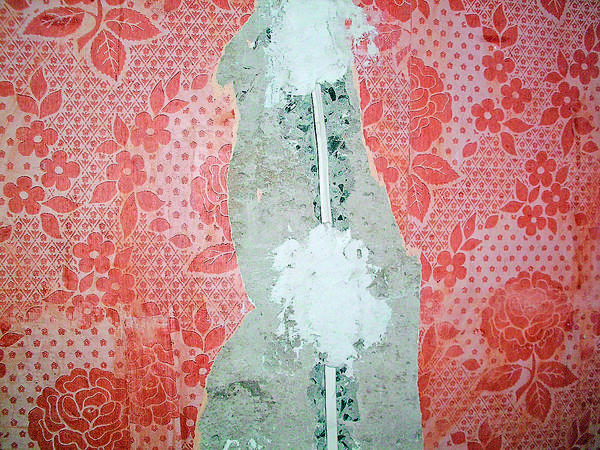

Закрепление провода алебстровыми нашлёпками

Монтаж электрических точек

При скрытой проводке розетки, выключатели и распаечные коробки обычно прячут в толще стены, для чего в стенах необходимо вырезать отверстия. Здесь поможет специальная насадка на перфоратор — алмазная коронка диаметром 70 мм.

Для коробок большего диаметра или квадратной формы отверстия делают при помощи «болгарки» и перфоратора. Установочная коробка под розетку или выключатель крепится в отверстии при помощи обычного штукатурного раствора или алебастра. Очищенные от пыли стенки отверстия обрабатывают грунтовкой, затем шпателем внутрь вносят немного готовой смеси и коробку просто вдавливают в него.

Подключение потолочного светильника

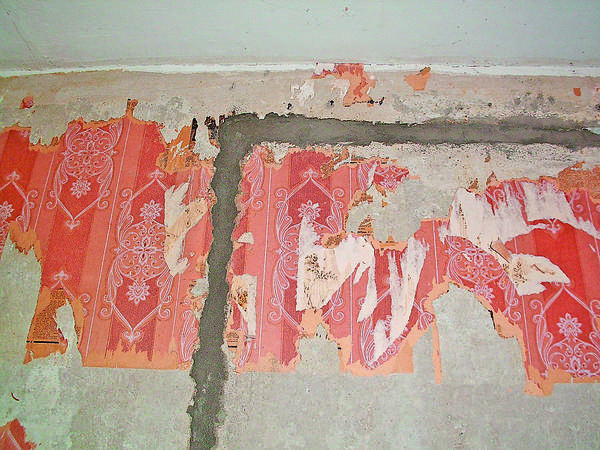

После укладки провода штробу заделывают алебастром или строительным раствором

Прокладка скрытой проводки в полу

Выполнять этот вид монтажа можно, если предполагается заливка цементной стяжки. Как правило, толщина её — 4-5 см и этого вполне достаточно, чтобы спрятать в полу проводку. Для таких работ существует специальная защитная оболочка для проводки, изготовленная из полиэтилена низкого давления (её часто называют трубой ПНД). Чаще всего так ведут силовые кабели, поскольку розетки сейчас принято монтировать у пола. Кабель протягивают сквозь трубу, которую крепят к полу. В стенах, в местах выхода проводки к электрическим точкам, пробивают штробы, которые затем заштукатуривают.

Подключение потолочного светильника

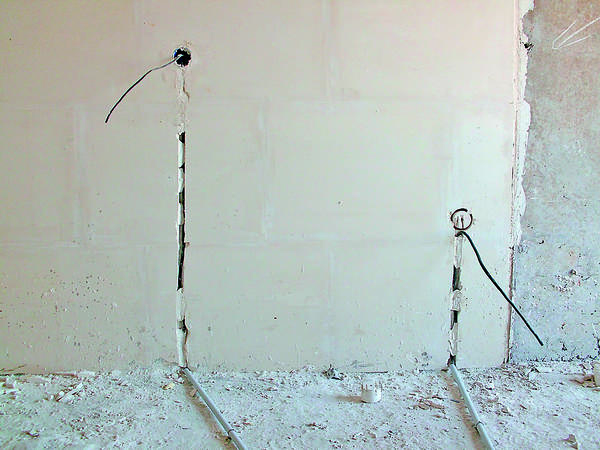

Укладка проводов в трубах под стяжку

Прокладка проводов освещения

Осветительные провода можно прокладывать по потолку. Легче всего это сделать, если потолок будет облицован листовым материалом.Но есть возможность скрыто проложить провода освещения по потолку и в том случае, если такой облицовки не планируется. Дело в том, что в потолочных плитах перекрытия есть полости, которые тянутся вдоль всей длины. Диаметр этих отверстий вполне достаточен для прокладки нескольких проводов.

Подключение потолочного светильника

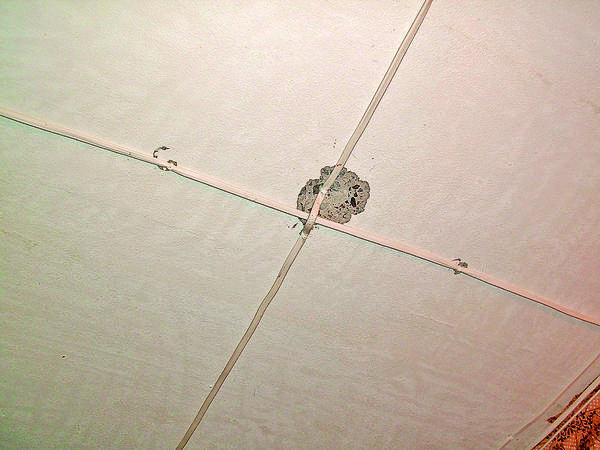

Укладка проводов по потолку под облицовку.

Чтобы попасть в эти полости в плите, возле стены нужно пробить небольшое отверстие и такое же отверстие там, где будет расположен светильник. После этого провод протягивают в плите при помощи жёсткой проволоки, а отверстия затем зашпатлёвывают.

Дополнительно статьи и обсуждения об электрике можно почитать здесь

Монтаж электропроводки – основные требования и инструкции + видео

Если вы задумались над вопросом, как осуществить монтаж электропроводки, значит, в квартире решено, наконец, сделать капитальный ремонт. Еще мучительнее выглядит данная задача, если вы построили свой дом и пытаетесь «вдохнуть» в него жизнь, то есть придется делать даже разметку с нуля, но мы готовы дать ценные советы.

Требования к прокладке электропроводки – как и когда следует начинать?

Любой настоящий ремонт как раз и начинается с реставрации или замены проводки, а любой специалист вам скажет, что чем старше помещение, тем желательней все-таки произвести обновление всей сети. В будущем это сэкономит и деньги, и нервы. И здесь есть несколько вариантов: можно пригласить специалиста или произвести работы самостоятельно. Первый намного легче, но и намного разорительнее. Стоимость монтажа электропроводки может доходить до 600–700 у. е. Поэтому можно всё сделать самому, а мы в своей статье поможем вам разобраться с особенностями выполнения этой работы.

Фото замены проводки, elektromontazh-kazan.ruФото замены проводки, elektromontazh-kazan.ru

Перед практическим выполнением задуманного не будет лишним, если вы теоретически изучите правила монтажа электропроводки, так как этот вид работ относится к опасным для человеческой жизни. И отнестись к выполнению этой работы нужно со всей ответственностью. Мы же вам посоветуем придерживаться нескольких общих советов. Если ремонт чаще всего производится по одной комнате, то прокладка электропроводки должна осуществляться сразу во всем доме. Если менять ее частями, то получится большое количество соединений, которые потенциально опасны, и однажды в самый неподходящий момент могут вас оставить без электричества.

На фото - схема монтажа электропроводки, micomrus.ruНа фото - схема монтажа электропроводки, micomrus.ru

Также сначала решите, где и что у вас будет стоять или висеть, чтобы правильно расположить выключатели и розетки. Почитайте паспортные характеристики имеющейся у вас техники, рассчитайте электропотребление. Постарайтесь, чтобы на одном проводе было не более 4–5 кВт. Для выполнения работ покупайте качественные выключатели, розетки и т. д. Не нужно прельщаться китайским ширпотребом. Проводка монтируется на стенах под штукатурку, может также укладываться в специальные гофрированные трубки, соединяется же в коробках для разветвления. Нелишним будет продумать схему так, чтобы обеспечить максимальную доступность к электропроводке и в случае какой-то аварии заменить поврежденный участок без особых проблем.

Монтаж электропроводки – что следует знать еще до работ?

Для выполнения работ понадобятся инструменты: перфоратор, болгарка с алмазным диском, рулетка с карандашом, молоток, отвертка, пассатижи, тестер. Еще потребуется стремянка и обязательно козлы, так как при работе наверху вам придется прикладывать значительные усилия, а на стремянке делать это опасно. Любая работа начинается с составления плана, и лучше запечатлеть его на бумаге. Не надейтесь на свою память, с течением времени все равно что-нибудь забудете. А когда в будущем возникнет необходимость забить гвоздь или нарушить целостность стены по другим причинам, вы просто достанете свой план и убедитесь, что тут проводки нет. Итак, чертите схему всего дома, на ней наносите места расположения розеток и выключателей, линии проводки.

Фото инструментов для монтажа электропроводки, permelectric.ruФото инструментов для монтажа электропроводки, permelectric.ru

Теперь по стенам высчитывайте необходимый метраж проводки и отправляйтесь в строительный магазин. Относительно выбора розеток и выключателей упоминалось выше, что касается выбора кабеля, то необходимо обратить внимание на сечение и материал, из которого он изготовлен. Лет десять назад предпочитали двужильный алюминиевый провод, в настоящее время отдают предпочтение медному трехжильному, поскольку он служит дольше, а также предполагает возможность монтажа заземления, которое в обязательном порядке имеется на всех современных электроприборах.

На фото - выбор кабеля электропроводки, pomo.ruНа фото - выбор кабеля электропроводки, pomo.ru

С сечением вам поможет определиться продавец, но для этого, как мы уже говорили, необходимо рассчитать предполагаемую нагрузку. Не забудьте также приобрести автоматы выключения. Для осветительных приборов достаточно автомата в 16 А, для розеток нужно несколько больше – 20 А. Итак, у нас все имеется, можно непосредственно приступить к монтажу.

Прокладка электропроводки – последовательность шагов

Способов прокладки электропроводки два: закрытый и открытый. Несмотря на то что первый намного грязнее, чаще всего используется именно он, поэтому разберем его подробнее.

Как произвести прокладку электропроводки — пошаговая схема

Шаг 1: Разметка для установки фурнитуры

Достаем наш план и согласно ему намечаем на стенах расположение розеток, выключателей, распределительных коробок. Правила прокладки электропроводки диктуют нам следующие условия. Розетки должны располагаться на уровне 50–70 см от пола. Нельзя их располагать непосредственно внизу, так как в случае затопления произойдёт короткое замыкание. Выключатели следует располагать возле дверного проема на уровне 1,5 м и таким образом, чтобы дверь их не перекрывала.

Шаг 2: Разметка для прокладки кабеля

Требования к прокладке электропроводки подразумевают, что кабель будет идти только лишь вертикально или горизонтально. От потолка трасса должна проходить не менее чем в 10 см, от пола – в 20 см. От дверных проемов и окон также нужно отступить не менее 10 см. Обязательно обратите внимание на то, чтобы проводка не касалась металлических труб и проходила в не меньше, чем в 40 см от них. Нанести место прохождения кабеля можно при помощи специального шнура для отбивки или обычной мелёной бечевкой.

Далее прежде чем производить какие-то работы, убедитесь, что дом ваш обесточен. При необходимости на рубильнике повесьте табличку, предупреждающую о том, что работают люди.

Фото разметки трассы электропроводки, ehto.ruФото разметки трассы электропроводки, ehto.ru

Шаг 3: Прокладка штробы

При помощи болгарки с алмазным кругом делаем параллельные пропилы по намеченным линиям. Далее перфоратором убираем на необходимую глубину промежуток между пропилами. Можно использовать и специальный инструмент – штроборез, тогда процесс будет осуществляться и чище, и быстрее.

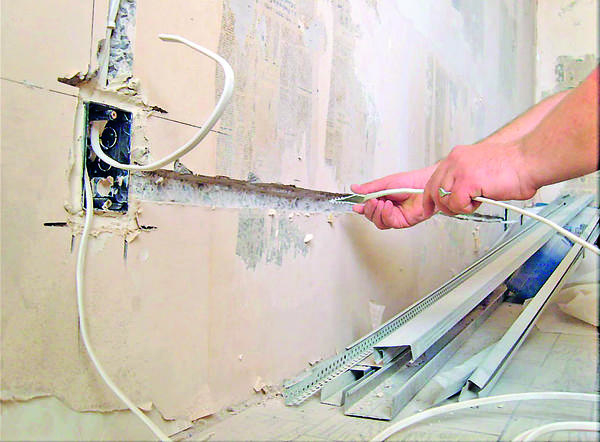

Шаг 4: Укладка электропроводки

Укладку кабеля начинают от электрощита. Обратите внимание на то, чтобы провод нигде не выглядывал поверх штробы, если необходимо, продолбите глубже. Концы заведите в распределительные коробки. Соедините все в одну сеть и обязательно все проверьте тестером, поскольку велика вероятность того, что вы где-то ошиблись, и может произойти короткое замыкание. Места соединения тщательно заизолируйте, а распределительные коробки закройте крышками.

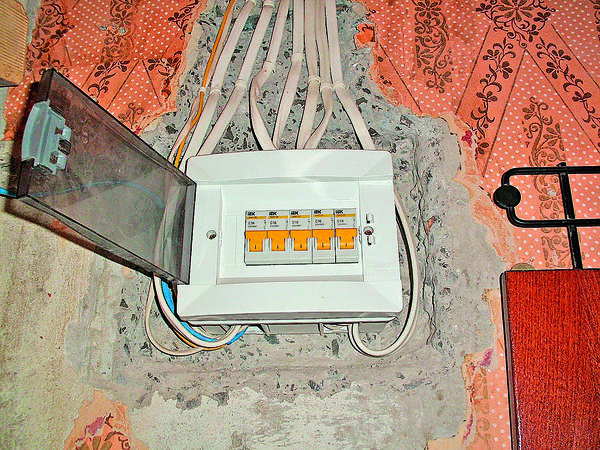

На фото - укладка кабелей электропроводки от электрощита, gor-servis.ruНа фото - укладка кабелей электропроводки от электрощита, gor-servis.ru

Шаг 5: Установка розеток и выключателей

При помощи перфоратора со специальной насадкой в намеченных местах сделайте углубления и укрепите розетки и выключатели. Подключите их, проверьте работоспособность. Если все в порядке, возьмите алебастр или любую другую штукатурку и заделайте штробы. Работа готова, осталось повесить осветительные приборы и вызвать электрика, который вас подключит к электрощиту и опломбирует.


Еще некоторые правила монтажа электропроводки

Теперь, конечно же, не можем не сказать об открытом способе монтажа. Открытая проводка проще, чище, но менее эстетична. Работы осуществляются те же самые, за исключением штробления. В этом случае провод укладывается в специальный кабель-канал, который крепится поверх стен. Штробление может не понадобиться и в том случае, если вы стены намереваетесь закрыть гипсокартоном. Но тогда проводку рекомендуется уложить в специальную пластмассовую гофрированную трубу.

Фото кабель-канала для электропроводки, bezgvozdya.ruФото кабель-канала для электропроводки, bezgvozdya.ru

Напоследок хотим дать еще несколько общих советов, которые помогут не совершить некоторых ошибок при прокладке электричества в доме. Может возникнуть необходимость соединения разных видов проводов – алюминиевых и медных, никогда не делайте это при помощи скрутки, иначе может произойти окисление и как следствие, потеря контакта. Если уж возникла такая необходимость, делайте это при помощи специальных переходников, они стоят копейки.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Если потребуется параллельно протянуть несколько проводов, то желательно не размещать их в одной трубке. Это может привести в дальнейшем к некоторым проблемам, причем не только к замыканиям. Разные по назначению и силе тока кабеля могут создавать нежелательное поле друг для друга, что создаст помехи для работы. Если же у вас преобладают провода с хорошей толстой изоляцией и имеют под ней еще экран, тогда их соседство в одной гофре вполне возможно.

На фото - электропроводка в гофре, elbs.ruНа фото - электропроводка в гофре, elbs.ru

Не пренебрегайте заземлением, оно никогда не будет лишним. Провода для заземления соединяйте болтом. Соединение должно производиться только лишь в специальных коробках, чтобы в случае утери контакта к ним был доступ. И конечно же, все розетки, коробки, выключатели должны находиться в легкодоступных местах. На этом можно считать ликбез по домашней электрике завершенным, надеемся, что результат будет не хуже, чем у профессионалов.

Прокладка кабеля в полу в доме, в квартире: правила разводки

Монтаж скрытой электропроводки в полу является популярной разновидностью электротехнических работ. Немногие хозяева частных домов или квартир выбирают такой способ прокладки кабеля, тем не менее он имеет большое количество веских преимуществ. Но прежде чем приступать к работе, следует немного узнать о некоторых нюансах данного монтажа.

Плюсы и минусы такого монтажа

Кабель в полу2

Не стоит прокладывать кабель в полу, не зная всех тонкостей этого процесса. А начать следует с преимуществ скрытой электропроводки:

  • Высокая степень электробезопасности. Напольное покрытие (половая доска, ламинат, линолеум) станет тем самым диэлектриком, который предотвратит распространение потенциала в случае пробоя кабеля. Это означает, что человека не поразит электрический ток даже если он будет стоять в том месте, под которым проходит кабель.
  • Меньшие траты. Для качественной разводки потребуется меньшее количество кабеля, что обеспечит солидную экономию. Кабель в полу3
  • Простота работ. Самым тяжёлым этапом станет заливка бетонного пола. При монтаже электропроводки необходимо вводить кабель в гофру и просто укладывать на пол. Многие электрики даже не крепят гофру к бетонному основанию.

Но любые работы помимо преимуществ имеют и свои недостатки. К минусам монтажа проводки кабеля под полом следует отнести:

  • Трудоемкость определения и устранения неисправности. При пробое кабеля придётся прокладывать новую линию или демонтировать напольную поверхность.
  • Дополнительные траты на заливку нового пола, если потребуется выполнять демонтаж. Также к разряду дополнительных вложений средств следует отнести расход гофры, без которой кабель в полу укладывать нельзя.

В каких случаях следует прибегать к монтажу электропроводки в полу

Прокладка силового кабеля 2

Не всегда прокладка кабеля в полу станет правильным решением. Иногда стоит прибегнуть к привычному штроблению стен, укладке проводки и последующей шпаклёвки. Но существует несколько вариантов, при которых стоит склониться к монтажу проводов в полу.

  1. При монтаже совершенно новой проводки в помещении без ремонта. Такая ситуация ждёт хозяина, который совсем недавно приобрёл жилище. А чаще всего полное отсутствие ремонта можно наблюдать только в новостройках. И тогда прокладка кабеля в полу станет идеальным решением. Не требуется нарушать целостность стен, а на проведение работ потребуется гораздо меньше времени чем при монтаже скрытой проводки.Разводка-проводки в деревянном полу
  2. При укладке кабелей и проводов в деревянных домах, где использование кабельных каналов из пластика не актуально. Тогда необходимо прокладывать кабели в полу, незаметно подводя ответвления к розеткам и выключателям. Также в полу монтируются и распределительные коробки.

В остальных случаях, например, при проведении ремонта, прибегать к данному способу прокладки электрической сети не актуально. Затраты на подобные работы будут слишком высокими.

Как осуществляется правильная укладка кабеля в полу

Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами.

Кабель в полу4

Что следует знать, приступая к разводке электрики по полу:

  1. Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
  2. Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.Кабель в полу5
  3. Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
  4. Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.Кабель в полу6
  5. На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
  6. При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.Кабель в полу7
  7. Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
  8. Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.

Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Кабель в полу8

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Прокладка электрики по полу

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

Последовательность укладки проводки в полу

Монтаж электропроводки в полу не очень трудоёмкий процесс, основное преимущество здесь – это работа не на высоте, что в солидной мере упрощает процедуру в целом, а также сокращает время, необходимое для прокладки кабелей.

Пошаговый процесс укладки электропроводки в полу:

  1. Каждый монтаж электрической сети начинается с планировки и разметки. Поэтому перед началом работ необходимо пройтись по периметру помещения и сделать разметку: указать направление кабелей, их количество и определить места вывода на поверхность. Также, работу можно начинать если в помещении наведён порядок.Кабель в полу9
  2. Далее кабель укладывают в гофру, для ускорения процесса потребуется не менее двух человек. Кабели должны быть уже отмерены и нарезаны, не следует забывать и про некоторый запас.
  3. Кабели в гофре растягивают по всей площади помещения, от электрического щитка к потребителю: розетке, выключателю, определённому бытовому прибору. Для крепления гофры к поверхности можно использовать одиночные клипсы или специальные пластиковые ленты, способные захватить несколько проводников одновременно.Кабель в полу10
  4. Все соединения необходимо вывести на поверхность, иначе устранение неполадки может занять в последствии достаточной солидный промежуток времени.
  5. Можно приступать к заливке бетонного пола или укладке деревянного.

При должном опыте и соблюдении инструкций, укладка электропроводки по полу занимает совсем немного времени. А срок эксплуатации составит несколько десятков лет.
