Смесительный узел для теплого пола

Теплый пол – это не только приятное дополнение к центральной системе отопления, но при правильном обустройстве самостоятельный источник тепла для жилья. Регулировать температуру водяного теплого пола намного сложнее, нежели электрического, поэтому важным элементом выступает смесительный узел. Он обеспечивает стабильную температуру теплоносителя, равномерно поставляет его во все контуры.

Он обеспечивает стабильную температуру теплоносителя, равномерно поставляет его во все контуры.

Содержание статьи:

Какую функцию выполняет устройство?
Устройство смесительного узла
Преимущества применения смесительного узла
Особенности монтажа смесительного узла

Какую функцию выполняет устройство?

Когда устанавливается водяной теплый пол, то его контур объединяют с общей системой отопления. Сама система обогрева в полу представляет собой низкотемпературную конструкцию, а радиатор – это высокотемпературное оборудование, поэтому между ними устанавливают смесительный узел.

В системе квартирного или домового отопления котел подогревает теплоноситель до достаточно высокой температуры (90-95 градусов). При помощи наноса он циркулирует по трубопроводу. Температура теплого пола ни в коем случае не должна превышать 30-33 градусов, — это требование санитарных норм. Если она будет выше, то ходить босиком по такому полу не получится, можно получить ожог. Также из-за высокой теплоемкости будет повреждаться напольное покрытие, мебель. Линолеум и ламинат не выдерживают нагрев выше 35-40 градусов. Для оптимизации температуры в контуре и предназначается смесительный узел.

Когда нагретая вода из котла подается в контур пола, ее температура контролируется датчиками терморегулятора. Если она слишком горячая, то открывается клапан, обеспечивающий перемешивание холодного и горячего теплоносителя. Узел смешивает горячую воду, поступающую от котла, и охлажденную (обратку) так, чтобы получить нужную температуру. При его работе в контуре будет поддерживаться температура воды на стабильном оптимальном уровне (40-45 градусов), а пол в помещении станет действительно равномерно теплый, а не горячий.

Устройство смесительного узла

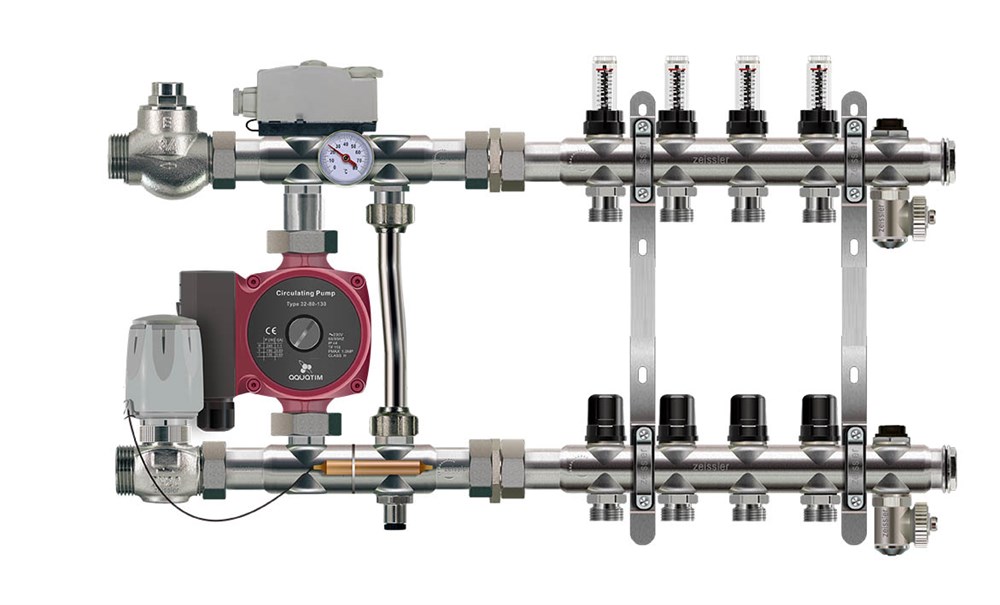

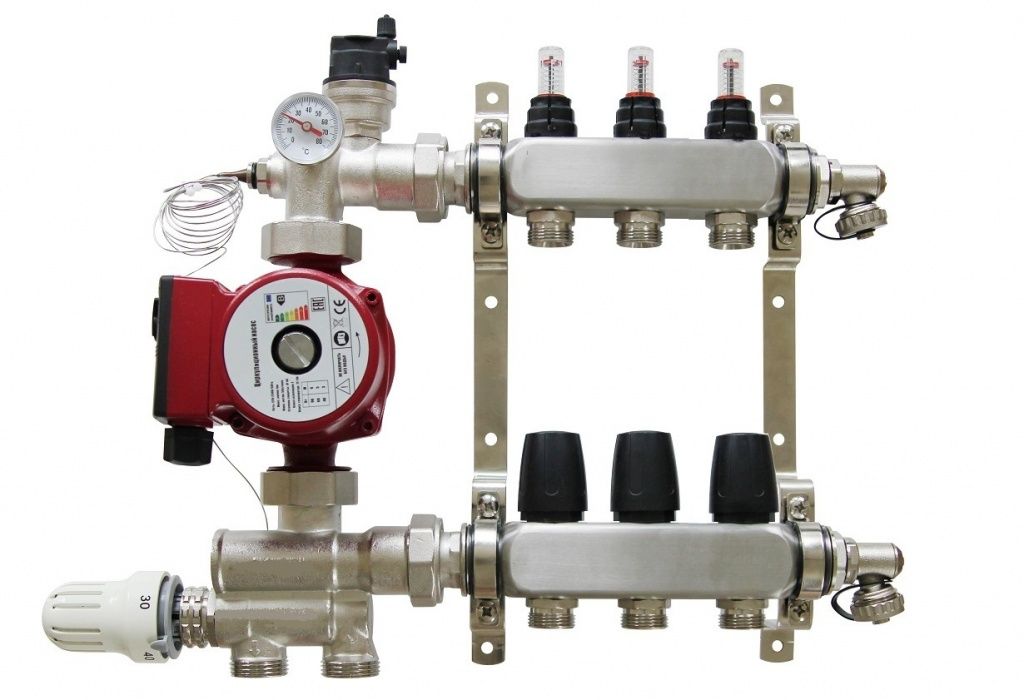

Смесительный узел с насосом включает такие конструктивные элементы:

Предохранительный клапан. Его главная функция – контролировать температуру теплоносителя. Он предотвращает поступление холодной воды обратно в систему.
Циркуляционный насос. Он отвечает за перемещение воды в системе труб водяного пола, за счет чего она поддерживается на стабильном уровне.
Байпас. Этот элемент обеспечивает приток теплоносителя к предохранительному клапану. Если отверстия коллектора будут закрыты, то за счет байпаса теплоноситель станет просто циркулировать по системе, пока его температура не упадет.

Смеситель. Он работает за счет термостата. Регулирует температуру, ориентируясь на климатические условия.

Также в смесительном узле есть отсекающие клапаны, воздухоотвод, распределительный шкаф. Чтобы система функционировала эффективно, в ней обязательно должны присутствовать термостат и термодатчик. Они выполнят отключение циркуляционного насоса, если вода будет слишком горячей. Для контроля давления в системе устанавливается манометр, также предусмотрен расходомер. Смесительные узлы для теплых полов часто идут в комплекте с коллекторами.

Клапаны могут быть двухходовые и трехходовые. Первые предпочтительнее применять для небольших помещений (площадь не более 200 м

2), поскольку у них не слишком большая пропускная способность. Клапан — устройство, которое отключает подачу нагретой воды самостоятельно. За это отвечает термоголовка с датчиком. Когда вода проходит по отопительной системе и проходит через датчик, тот анализирует ее параметры.

Трехходовые клапаны более востребованы, они оптимальны для больших комнат. В них совмещаются функции подачи и регулирования. В этом случае контроль происходит по другому принципу: к горячей воде подмешивается холодная. Трехходовые изделия обладают более высокой пропускной способностью.

Преимущества применения смесительного узла

Если при обустройстве теплого пола установить смесительный узел, то можно получить немало преимуществ:

Значительная экономия. Этот элемент позволяет примерно на 30% уменьшить затраты на электроэнергию при обогреве помещения, что в условиях постоянного повышения тарифов существенно.
Безопасность. За счет изделия пол никогда не будет излишне горячим, он не повредит ни людям, ни домашним животным, ни напольному покрытию. Также воздух в помещении не будет слишком пересушен.
Высокая надежность. Изделие изготавливается из прочных, качественных материалов, он прослужит долго. К тому же установка этого элемента продлевает период службы трубопроводов. Срок эксплуатации элементов теплых полов составляет порядка 50 лет.
Практичность. Чтобы установить это оборудование в системе, не нужно применять сложные инструменты или технику, какие-либо приспособления.
Гигиеничность. За счет поддержания стабильной температуры пола он всегда будет сухим. Быстрое высыхание напольного покрытия после мытья – гарантия того, что в доме будет подходящий микроклимат, не появится плесень.
Комфорт. Это главное преимущество применения смесительного узла. С ним пол станет равномерно теплым, комфортной температуры. Причем во всех комнатах дома он будет одинаково теплым. Регулировка нагрева пола происходит с учетом климатических условий вне дома.

С точки зрения специалистов, без использования смесительного узла можно обойтись только в том случае, если в доме организовано отопление за счет низкотемпературной системы. Т. е. вода нагревается лишь до определенного уровня. К примеру, когда отопление построено на применении воздушного теплового наноса. Если же один и тот же котел обеспечивает обогрев воды для ванны и системы отопления, что более распространено в загородных домах, то установка данного оборудования обязательна.

Особенности монтажа смесительного узла

Установить этот элемент в систему теплого пола можно двумя методами:

Смесительный узел фиксируется прямо к коллектору, не важно, с какой его стороны.
Узел устанавливается в котельной, а коллектор размещается на улице или в доме. У этого варианта есть преимущество: шум от работы наноса не будет мешать обитателям дома.

Независимо от выбранного варианта, смесительный узел будет функционировать одинаково.

Если его устанавливать к однотрубной конструкции, то к узлу будет походить 3 трубы: для холодной, горячей воды, для теплоносителя. Алгоритм работы устройства не сложен. Датчик температуры определяет параметры теплоносителя. За счет венчика можно регулировать температурные показатели внутри трубопровода. Для этого достаточно открывать или закрывать кран, чтобы поступала холодная или горячая вода.

Если смесительный узел монтируется в двухтрубной конструкции, то байпас будет находиться в закрытом положении. Вода станет смешиваться в системе постоянно. Еще один вариант установки – когда последний имеет свою запорную арматуру. В этом случае в системе предусматривают расширительный бак, датчики температуры и давления, теплообменник и насос. Такой вариант монтажа практикуют в многоэтажных домах и коттеджах.

Наша компания занимается реализацией смесительных узлов для теплых полов. Мы готовы предложить вам качественную продукцию по доступной цене. Если у вас есть вопросы, нужна консультация, — обращайтесь к нашим менеджерам. Вам достаточно позвонить по телефонам 375 (17) 223-29-63 и +375 (29) 832-25-81. Мы дорожим каждым клиентом и всегда готовы помочь с выбором продукции.
