Технология монтажа пластиковых окон по ГОСТ

Одной из важнейшей составляющей безукоризненной многолетней работы оконных блоков из ПВХ является их правильная и качественная установка. Основные требования, которые должны быть соблюдены при установке пластиковых окон, следующие:

1. Обеспечение надёжного закрепления оконного блока в стене. При этом необходимо учесть его возможные температурные деформации.
2. Обеспечение необходимого температурно-влажностного режима в месте примыкания оконной рамы к стене. При этом оконный блок должен быть установлен таким образом, чтобы избежать промерзания оконных откосов и непосредственно профиля рамы.
3. Монтажные швы, образуемые по всему периметру оконного блока, должны быть:

• плотными и герметичными;
• иметь низкую теплопроводность и высокую долговечность;
• воспринимать температурные растяжения и сжатия оконного блока, при этом не теряя своей герметичности;
• обладать достаточной устойчивостью к воздействию парообразной и капиллярной влаги.

Последствия неправильной установки могут быть различными. Например, окна начинают пропускать воздух, образуется конденсат на стеклах или плесень на откосах, в морозы появляется наледь, гремит водоотлив, когда идет дождь и т.д.

Закрепление оконных блоков в наружных стенах.

С целью уменьшения изгибающего момента от действия температурных напряжений для окон из ПВХ принимается схема закрепления по периметру с шагом, не превышающим 700 мм между точками закрепления. При уменьшении требуемого количества точек крепления температурные деформации рамных элементов окна становятся необратимыми. В этом случае окно становится неремонтопригодным и подлежит замене. Крепёжные элементы, используемые для монтажа окна должны обеспечивать возможность его свободной подвижки в монтажной плоскости проёма при расширении-сжатии за счёт нагрева-охлаждения, и одновременно препятствовать выгибу рамных элементов из плоскости.

Для монтажа окон используют специальные анкерные пластины и дюбели. Они обеспечивают возможность свободной подвижки оконного блока при его нагревании-охлаждении, вызванном изменением температур наружного воздуха.

Температурный режим в узле примыкания окна к наружной стене.

При позиционировании окна по глубине проёма необходимо учитывать особенности температурного режима в месте его примыкания к стене. Конструкция остекления обладает термическим сопротивлением в 2-3 раза более низким по сравнению с глухими участками наружных стен.

В месте установки окна в температурном режиме конструкции начинают сказываться одновременно два негативных фактора. С одной стороны, резко падает непосредственно термическое сопротивление ограждения, с другой, — появляются дополнительные потери тепла через откос. Таким образом, оконный откос оказывается почти полностью в холодной зоне. Температура в месте примыкания оконной коробки к стене при этом находится значительно ниже точки росы, что в свою очередь приводит к выпадению в этом месте обильного конденсата по всей высоте окна.

При условии передвижения окна в сторону помещения, и соответственно, в тёплую зону стены, откос обогревается тёплым воздухом помещения. Исходя из закономерности формирования температурных полей, установка окна должна производиться в тёплой зоне наружного ограждения, для того, чтобы избежать промерзания оконных откосов.

Принципы устройства монтажных швов.

В месте примыкания окна к стене по всему периметру образуются монтажные швы, подвергающиеся в процессе эксплуатации силовым нагрузкам и разнообразным воздействиям внутренней и наружной среды. Монтажные швы воспринимают усилия при расширении-сжатии рамы. На них воздействуют атмосферная влага, ветер, ультрафиолетовые лучи, а также перепады температур внутреннего и наружного воздуха. Через монтажные швы осуществляется диффузия парообразной влаги изнутри помещения наружу. Кроме того, через неплотности в местах примыкания оконных блоков к стенам, в помещение может проникать уличный шум. В соответствии с характером воспринимаемых воздействий может быть определён комплекс требований к монтажным швам, сформулированный в виде следующих основных положений.

Монтажный шов в месте примыкания оконной коробки к стене должен:

• обеспечивать свободное температурное расширение оконного блока при повышении температуры наружного воздуха;
• быть плотным, герметичным, воздухонепроницаемым;
• обладать устойчивостью к воздействию атмосферной влаги;
• обладать необходимыми теплозащитными качествами (термическим сопротивлением), достаточными для того, чтобы исключить локальное промерзание ограждающей конструкции по монтажному шву;
• обладать достаточной долговечностью и сохранять стабильность своих свойств на протяжении всего расчётного периода эксплуатации окна;
• иметь хорошую сопротивляемость к воздействию водяного пара, идущего в холодный период изнутри помещения наружу.

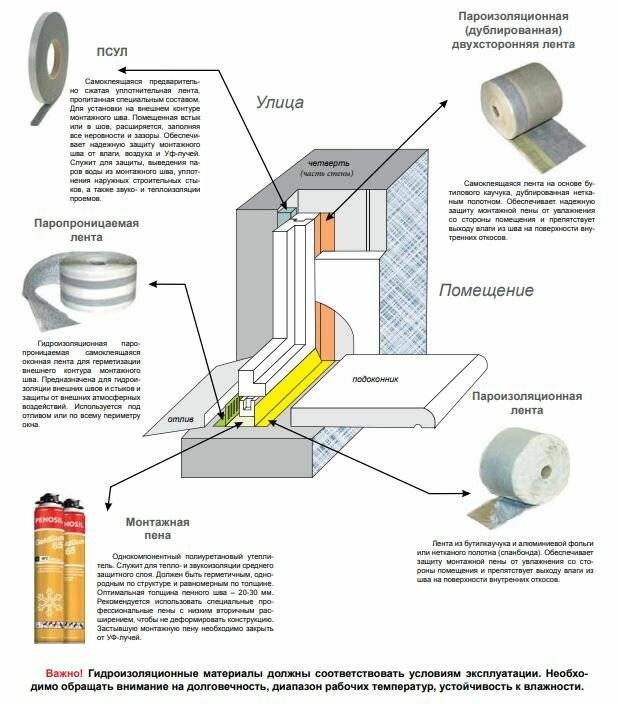

Заполняющие материалы и системы герметизации.

Очевидно, что сложные условия работы монтажного шва не позволяют удовлетворить весь набор предъявляемых к нему требований при использовании какого-либо одного уплотнительного материала. Поэтому для обеспечения надёжного уплотнения в месте примыкания окна к стене необходимо применять комплекс материалов, в совокупности образующих определённую систему. Наиболее эффективной считается система трёхслойной изоляции монтажного шва, в основе которой лежит принцип постоянного поддержания утепляющего слоя в сухом состоянии. Она включает в себя:

1. Низкотеплопроводный податливый материал с низким модулем упругости, легко сжимаемый и возвращающийся в прежнее положение с малыми остаточными деформациями. Специальные уплотнительные ленты (так называемые предварительно сжатые уплотнительные ленты — ПСУЛ), выполненные из материала с такими характеристиками и прокладываемые между стеной и окном, не препятствуют свободному температурному расширению оконного блока при нагревании, а при охлаждении принимают исходную форму, препятствуя при этом проникновению дождевой влаги и защищая утепляющий слой от УФ солнечного излучения.

2. Утеплитель, заполняющий пустоты, не попадающие в зону воздействия температурных напряжений растяжения-сжатия.

Наиболее применяемым подобным утеплителем в настоящее время является саморасширяющаяся монтажная пена. Для хорошей и качественной пены характерны: широкий интервал рабочих температур, пористость, стабильность свойств и объёма при изменении температуры и влажности окружающей среды.

3. Уплотнительный влагонепроницаемый материал, защищающий шов от воздействия водяного пара, идущего из помещения. В качестве такого материала, как правило, применяются специальные паронепроницаемые ленты мембранного типа.

Этапы монтажа окон

Многие владельцы квартир и частных домов во время капитального ремонта особое внимание уделяют оконным конструкциям. Если в проеме присутствует старая система, она требует обязательной замены. Это позволит создать в помещении необходимые условия для комфортного нахождения людей, причем как в зимний, так и в летний период. Как правило, предпочтение отдается современным пластиковым изделиям, которые сумели завоевать признание огромного количества потребителей благодаря ряду положительных качеств.

Это отличные параметры звуко- и теплоизоляции, простой уход, эстетическая привлекательность и долговечность. Если же в Вашем доме уже установлены окна из пластика, то они, возможно, нужнаются в ремонте. Узнать больше Вы можете в разделе «ремонт пластиковых окон» нашего сайта.

1. Демонтаж старого окна.

С чего же начинается монтаж ? Сначала выполняется демонтаж старой рамы.

Делать это следует предельно аккуратно и осторожно, чтобы не повредить сам проем. Некоторые хозяева жилищ считают, что могут самостоятельно справиться с подобными задачами. На самом же деле, доверять такие работы следует исключительно квалифицированным мастерам, которые выполнят их оперативно и максимально качественно.

2. Подготовка к монтажу нового окна.

Если мероприятие осуществляется в холодное время года, нужно обратить внимание на один очень важный момент. Прежде чем приступить непосредственно к монтажу самого ПВХ-окна, необходимо некоторое время подержать конструкцию в помещении при комнатной температуре.

Предварительно также подготавливается и само пространство, где будут производиться монтаж окна из ПВХ. Для этого выносятся все вещи, строительный мусор, мебель сдвигается компактно или же убирается в другие комнаты (если есть такая возможность). Перед началом процесса выполняется установка москитной сетки на конструкцию.

3. Монтаж нового окна.

При монтаже рамы в проем, мероприятия производятся строго по уровню. В качестве крепежных элементов, посредством которых происходит фиксация конструкции, могут выступать анкера или саморезы.

Для заполнения зазоров используется специальная монтажная пена. Важно знать, что при проведении работ в период минусовой температуры, данный расходный материал должен быть морозостойким (в общем случае допускается монтаж ПВХ-окон при температуре не ниже -15 градусов по Цельсию).



4. Установка отлива.

Следующим этапом является крепление системы отлива, которая будет отводить воду от нижней части конструкции. По окончанию данного процесса можно приступать к установке ранее вынутых створок.

5.1. Установка подоконников.

Затем вырезается подоконник и крепится к окну.

5.2. Установка откосов.

После устанавливаются откосы. Обычно для этого используются сэндвич-панели.

6. Регулировка фурнитуры.

Далее специалист обязательно проверяет работу фурнитуры и при необходимости осуществляет ее регулировку.

7. Снятие защитной плёнки и заделывание швов.

На последнем этапе снимается защитная пленка, при помощи жидкого пластика заделываются швы.

8. Завершение монтажа ПВХ окна.

Все мероприятия выполняются при строгом соблюдении требований ГОСТов, поэтому заказчики могут рассчитывать на получение качественных услуг. Смонтированные оконные системы в течение долгих лет будут радовать безупречным функционированием.



8 (812) 385-56-64





Окна из микропористого ПВХ | RevoCell®Technology

Эволюция окна

ок. 100 г. н.э. (Римская империя)

Окно 1.0

Дерево

• Прочная рама
• Натуральные материалы
• Требует тщательного обслуживания
• Дорогой

1926 г. (США)

Окно 2.0

Алюминий

• Легкая рама
• Очень сильный
• Преимущественно коммерческое применение
• Неэнергоэффективный
• Дорогой

1952 г. (Германия)

Окно 3.0

ПВХ

• Высокая энергоэффективность
• Очень доступный
• Без обслуживания
• Рама не такая прочная
• Требуется большая рама — меньше стекла

2017 (Канада)

Window 4.0

RevoCell

^®

• Высокая энергоэффективность
• Очень доступный
• Без обслуживания
• Очень сильный
• Требуется рама меньшего размера – больше стекла

Узнайте, как RevoCell

^® сравнивает с другими окнами

Получите лучшее из обоих миров с нашими окнами RevoCell ^® . Прочная конструкция из мПВХ обеспечивает долговечность и прочность деревянного окна при простоте обслуживания стандартного окна с полыми камерами из ПВХ. Узнайте больше, используя наш интерактивный инструмент сравнения ниже.

Стандартное деревянное окно

Прочность

⭐⭐⭐

Древесина исторически была предпочтительным материалом для строительных проектов благодаря присущей ей прочности и простоте обработки. В отличие от пластиковых окон с полыми камерами, все элементы оконной рамы изготовлены из цельных кусков дерева.

Яркость

⭐⭐

Прочность древесины позволяет делать оконные рамы тоньше и компактнее, а значит, и больше площади остекления. Однако в больших композитных окнах сборка нескольких оконных рам вместе со всеми необходимыми отделочными и структурными усилениями приводит к потере площади остекления и, следовательно, к средней общей яркости.

Долговечность

⭐⭐

Несмотря на то, что изначально древесина прочная и энергоэффективная, со временем она естественным образом деформируется, скручивается и трескается из-за проникновения влаги и колебаний уровня температуры и влажности. Это скоропортящийся природный материал, который особенно подвержен гниению, поражению вредителями, плесени и грибку. Он также подвержен деградации из-за ультрафиолетового излучения. Однако при правильном и частом уходе можно значительно продлить срок службы деревянных окон.

Простота обслуживания

⭐

Несмотря на красоту и энергоэффективность, деревянные окна снаружи требуют регулярной герметизации и/или покраски как во время установки, так и через определенные промежутки времени в течение всего срока службы. Это трудоемкая задача, которую нужно выполнять правильно и часто, чтобы предотвратить непоправимый износ. Внешние поверхности часто покрывают алюминием или винилом, что по-прежнему не снижает риск гниения из-за внутреннего конденсата из-за колебаний влажности и температуры.

Энергоэффективность

⭐⭐⭐ №

Древесина — природный энергосберегающий материал. Достаточно зимой прикоснуться к поверхности деревянной оконной рамы, чтобы оценить ее тепло. Ячеистая пористая структура древесины обладает хорошими изоляционными свойствами, которые можно дополнительно улучшить с помощью технологических достижений в области строительства и гидроизоляции. Тем не менее, эксплуатационные характеристики окна напрямую зависят от регулярного технического обслуживания и содержания.

Доступность

⭐⭐

Деревянные окна, которые в прошлом были обычным явлением, в настоящее время являются скорее нишевым или роскошным продуктом, стоимость которого составляет от 25% до более чем 100% больше, чем вы заплатили бы за стандартное окно из ПВХ. С более высокой начальной ценой и дорогостоящим регулярным обслуживанием они по-прежнему могут предлагать высокую стоимость при перепродаже объектов наследия или высококлассной недвижимости.

RevoCell ^® Окно

Прочность

⭐⭐⭐

Как и дерево, прочная конструкция из мПВХ нашего RevoCell 9Окна 0061 ® устраняют тонкие стены, присутствующие в окнах с полыми камерами. Это приводит к более прочной раме, которая имеет превосходные механические характеристики и более устойчива к нагрузкам.

Яркость

⭐⭐⭐

Прочная конструкция с цельным сердечником позволяет сделать оконные рамы, створки и импосты более компактными, максимально увеличивая площадь остекления и общую яркость. Кроме того, наша цельная конструкционная конструкция из композитных многопанельных окон позволяет большему количеству естественного света проникать внутрь.

Долговечность

⭐⭐⭐

Твердая сердцевина обеспечивает структурную прочность, сравнимую с прочностью дерева. Однако, в отличие от дерева, микропористый ПВХ не подвержен короблению, скручиванию или гниению с течением времени, меньше изнашивается от частой эксплуатации, чем тонкостенные виниловые окна. Наружный слой из искусственного ПВХ действует как барьер для влаги и создает покрытие, практически не требующее обслуживания. Конструкция с закрытыми ячейками наших окон RevoCell ^® выдерживает локальные повреждения, не влияя на общую производительность (например, дедушкины шурупы или бабушкины вязаные шторы).

Простота обслуживания

⭐⭐⭐

Как и обычный ПВХ-винил, наша оконная краска RevoCell ^® является окончательной и не требует герметизации или покраски. Они не требуют обслуживания, за исключением периодической очистки или смазки оборудования оператора после интенсивного использования.

Энергоэффективность

⭐⭐⭐

RevoCell ^® Окна состоят из миллиардов мельчайших закрытых ячеек, по существу повторяющих структуру дерева, и имеют сравнимую изоляцию и форм-фактор. В отличие от дерева, они не гниют и не разлагаются, более долговечны, менее подвержены поломкам и требуют меньшего ухода. Это существенно продлевает высокие энергетические характеристики окна до срока службы стеклопакета, элемента, который можно заменить или модернизировать для повышения производительности в будущем.

Доступность

⭐⭐⭐

Наше окно RevoCell ^® — это высокопроизводительный продукт премиум-класса без ценника. На самом деле, оно стоит примерно столько же, сколько качественное полокамерное окно из ПВХ. Как мы это сделали? Владея и оптимизируя весь процесс от начала до конца — от проектирования до сборки, установки и обслуживания. Мы ожидаем, что большинство сменных окон скоро примут эту технологию, поэтому ваши инвестиции в превосходные сменные окна будут защищены в будущем. Особенно когда они стоят столько же, сколько старая техника.

Стандартное окно из ПВХ

Прочность

⭐⭐

Несмотря на то, что ПВХ является относительно прочным материалом, конструкция полых камер виниловых окон (для энергоэффективности) приводит к тонким пластиковым стенкам, которые можно легко проколоть, треснуть или порвать.

Яркость

⭐

Чтобы выдержать вес термостеклопакетов, многокамерные профили окон ПВХ изготавливаются с объемными рамами и створками. Это означает, что в вашем окне больше пластика и меньше стекла, что значительно снижает общую яркость окна.

Долговечность

⭐⭐

В нормальных условиях ПВХ химически инертен, а также устойчив к элементам, ультрафиолетовому излучению или вредителям. Однако тонкостенная конструкция винилового окна подвержена износу при регулярном использовании с течением времени. Особенно он подвержен выходу из строя при перепадах температур — тонкие пластиковые стенки мягче в палящий зной и более ломкие при морозах.

Простота обслуживания

⭐⭐⭐

Окна ПВХ не требуют покраски и герметизации. Технического обслуживания практически не существует: очистка с помощью мягкого моющего средства, по сути, оставит ваше грязное окно как новое, а шумная работа будет решена путем нанесения смазки на фурнитуру.

Энергоэффективность

⭐⭐

Несмотря на низкую теплопроводность ПВХ, заполненные воздухом камеры являются ахиллесовой пятой виниловых окон. В плохо построенном, установленном или поврежденном окне будет проходить холодный воздух, и его эффективность будет снижена. Обычно это решалось путем создания окон в нескольких камерах, чем больше, тем лучше, при этом количество камер в какое-то время было синонимом общей эффективности. Некоторые недавние разработки, такие как заполненные пеной камеры, частично решают эту проблему за счет более высоких производственных затрат.

Доступность

⭐⭐⭐

Несколько десятилетий назад виниловые окна стоили дороже, чем деревянные. Однако с тех пор, как они стали основным продуктом в жилых окнах, огромный спрос и предложение, а также улучшенные производственные процессы сделали окна из ПВХ с полыми камерами самым дешевым типом окон на рынке.

Через пять лет подавляющее большинство сменных окон будут из мПВХ , а через десять лет в большинстве новых домов будут использоваться окна из мПВХ.

Убедитесь, что вы защищаете свои инвестиции в свой дом, купив новейшую оконную технику . Вот почему наши окна RevoCell ^® из мПВХ на долгие годы будут лидировать на рынке запасных окон и новых окон для дома:

Прочнее — значит долговечнее. Окна RevoCell ^® разработаны с использованием революционной технологии микросотового ПВХ (мПВХ).

Этот материал намного прочнее традиционного ПВХ, так как изготовлен из твердого сердцевины по сравнению с полой камерной конструкцией, используемой в традиционных окнах из ПВХ. Наши окна служат дольше и со временем станут более прочными.

Традиционная тонкостенная полая камера из ПВХ. Конструкция RevoCell ^® из микроячеистого ПВХ с твердым сердечником и деревянным удлинением.

Наши окна стали на 20% ярче. Более прочная рама может поддерживать большее количество стекол в вашем окне. Одна из основных претензий к окнам из ПВХ заключается в том, что они требуют больше пластика — больше рамы из ПВХ для поддержки стекла в окне. Окна мПВХ прочнее, а это значит больше естественного света в вашем доме .

Типичное створчатое окно из ПВХ. RevoCell ^® Створчатое окно.

Наше двойное остекление RevoCell ^® Створчатые окна являются самыми энергоэффективными в Канаде… , но не верьте нам на слово.

Независимая испытательная лаборатория присвоила нашему новому окну RevoCell ^® рейтинг Energy Star «Самая эффективная» за 2021 год . Передовая технология RevoCell обеспечивает превосходную энергоэффективность. Получите все преимущества тройного стекла без недостатков.

Наше окно RevoCell ^® имеет самый высокий рейтинг энергопотребления среди 145 100 окон с двойным остеклением в Канаде.

Защитите свои инвестиции в замену окон в вашем доме. Закажите бесплатную консультацию на дому и рассчитайте стоимость уже сегодня.

Ваша информация в безопасности, и мы не будем спамить вас.

Руководство по проектированию и установке окон

Руководство по проектированию и установке окон

• Опубликовано 3 октября 2022 г.

Окна обычно являются одним из самых ярких элементов здания и могут быть полностью преобразованы в зависимости от того, как они детализированы и установлены. Однако с ростом внимания к теплоизоляции детализация окон и их установка становились все более сложными.

Ниже мы рассмотрим типичную каменную полую стену, различные элементы, необходимые для установки современного окна, и то, как все это собирается на месте.

Не упустите возможность загрузить подробное руководство по детализации окон в формате PDF с полными данными САПР из библиотеки деталей.

Основные элементы оконной установки

Предоставлено библиотекой деталей

Структура:  Конструкция здания может помочь в выборе стиля окна и типа материала. Мы рассмотрим современную комбинированную установку окна из алюминия и дерева в пустотелой стене из кирпичной кладки. Однако аналогичный метод установки можно использовать и для деревянных окон или окон из ПВХ.

Внешний подоконник:  В основании окна требуется подоконник для отвода воды, попадающей в окно. Рекомендуется, чтобы подоконник выступал не менее чем на 45 мм за поверхность стены под ним.

Напор: В верхней части проема кирпичная или блочная кладка требует поддержки перемычкой. Часто используются перемычки из стального профиля. Перемычки, заполненные изоляцией из пенополистирола, или перемычки с термическим разрушением еще больше уменьшают образование мостиков холода. Бетонные перемычки также можно использовать как для внутреннего, так и для внешнего листа каменной кладки, хотя они будут видны снаружи, если не используется штукатурка.

Заглушки для полостей: Хорошей практикой является использование заглушек для полостей или DPC с изоляцией, чтобы уменьшить образование мостиков холода в факе. Это также требование для предотвращения распространения огня, если полость не будет полностью заполнена подходящей негорючей изоляцией. При возведении типовой каменной пустотелой конструкции рекомендуется устанавливать оконные блоки в зоне утепления. Окно необходимо закрепить на конструкции. Обычно это делается с помощью установочных лент из оцинкованной низкоуглеродистой стали, прикрепленных к блоку. Они фиксируются через равные промежутки времени, чтобы закрепить окно на конструкции и уменьшить тепловые мосты.

Последовательность построения окон

Предоставлено библиотекой деталей Предоставлено библиотекой деталей

Расположение внутри стены

Для некоторых проектов может потребоваться определенная глубина внешнего или внутреннего раскрытия в зависимости от внутреннего использования или требуемого внешнего затенения. Ниже приведен список типичных вариантов расположения окон и краткое описание их преимуществ и недостатков.

По центру

Предоставлено библиотекой деталей

Это наиболее распространенное современное расположение окна в зоне изоляции. Это создает как внутреннее, так и внешнее раскрытие внутреннего подоконника и некоторое затенение снаружи.

Глубокий внешний откос / полностью кирпичный откос

Предоставлено библиотекой деталей

Глубокий внешний откос отлично подходит для окон, выходящих на южную сторону, поскольку помогает уменьшить проникновение солнечного света. Такое расположение также помогает выделить оконный проем, так как на фасаде будут более сильные тени.
