Таблица мощности проводов: рассмотрим подробно

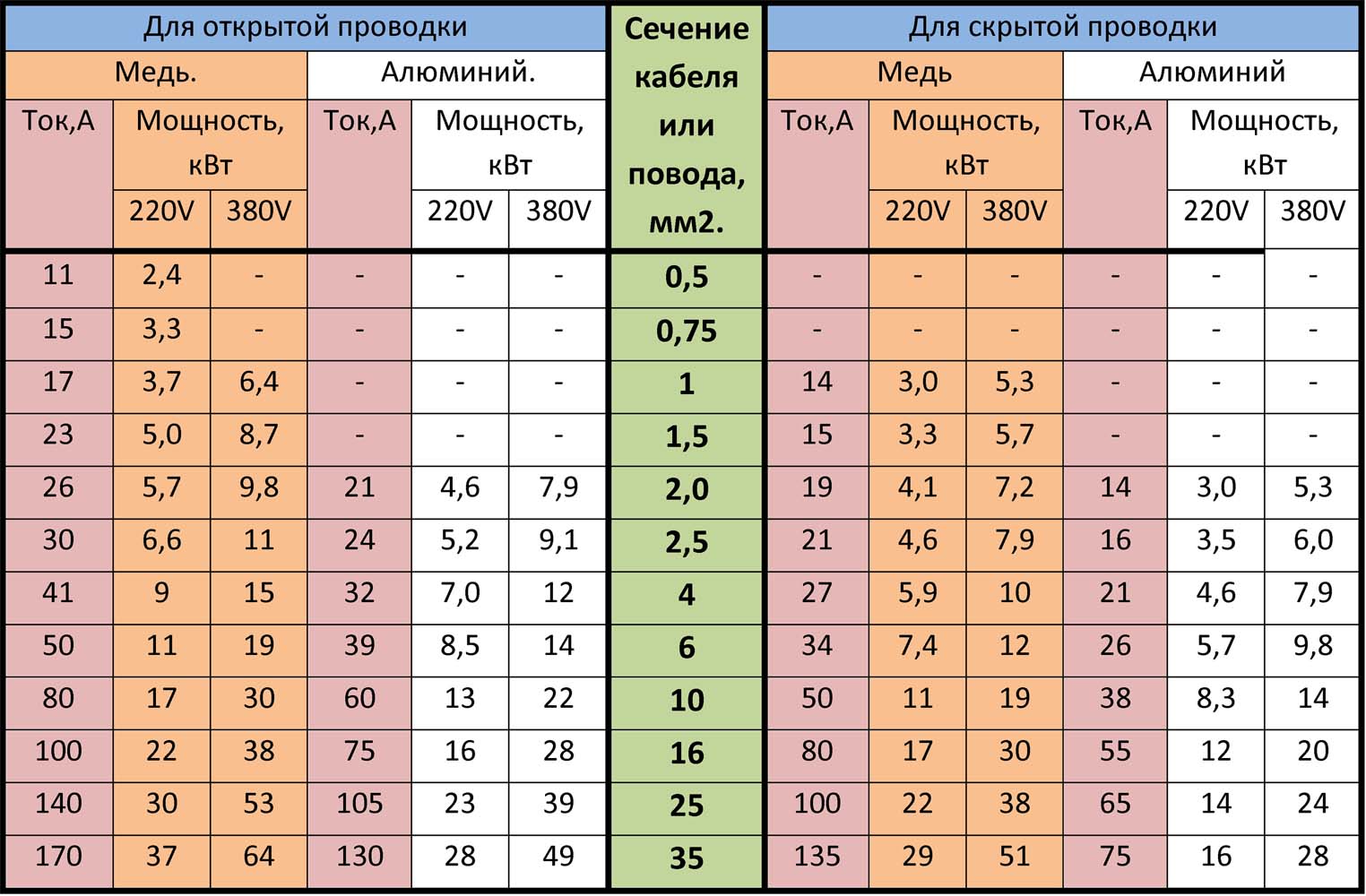

Упрощенная таблица для выбора сечения проводника по номинальной мощности

Таблица зависимости мощности от сечения провода была разработана специально для новичков в вопросах электротехнике. Вообще выбор сечения провода зависит не только от мощности подключаемых нагрузок, но и от массы других параметров.

В одной из главных книг любого электрика – ПУЭ, правильному выбору сечения проводов посвящен целый пункт. И именно на основании него написана наша инструкция, которая должна помочь вам в нелегкой задаче выбора сечения проводов.

Как правильно выбирать сечение провода

Почему нельзя пользоваться таблицами мощности

Прежде всего вы должны знать, что любая таблица зависимости сечения провода от мощности не может противоречить ПУЭ. Ведь именно на основании этого документа осуществляют свой выбор не только профессионалы, но и конструкторские бюро.

Поэтому все те таблицы и видео, которые вы во множестве можете найти в сети интернет, предлагающие осуществлять выбор именно по мощности, являются своеобразным усредненным вариантом.

Итак:

  • Практически любая таблица сечений проводов по мощности предлагает вам выбрать провод, исходя из активной мощности прибора или приборов. Но, те кто хорошо учился в школе должны помнить, что активная мощность — это лишь составная часть полной мощности, которая кроме того содержит реактивную мощность.

Что такое cosα

  • Отличаются эти составные части на cosα. Для большинства электрических приборов этот показатель очень близок к единице, но для таких устройств как трансформаторы, стабилизаторы, разнообразная микропроцессорная техника и тому подобное он может доходить до 0,7 и меньше.
  • Но любая таблица сечения провода по мощности не точна не только из-за того, что не учитывает полную мощность. Есть и другие важные факторы. Так, согласно ПУЭ, выбор проводников напряжением до 1000В должен осуществляться только по нагреву. Согласно п.1.4.2 ПУЭ, выбор по токам короткого замыкания для таких проводов не является обязательным.
  • Для того, чтобы выбрать сечение провода по нагреву, следует учитывать следующие параметры: номинальный ток, протекающий через провод, вид провода – одно-, двух- или четырехжильный, способ прокладки провода, температура окружающей среды, количество прокладываемых проводов в пучке, материал изоляции провода и, конечно, материал провода.
    Не одна таблица нагрузочной способности проводов не способна совместить такое количество параметров.

Выбор сечения провода по номинальному току

Конечно, совместить все эти параметры в одной таблице сложно, а выбирать как-то надо. Поэтому, дабы вы могли произвести выбор своими руками и головой, мы предлагаем вам основные аспекты выбора в сокращенном варианте.

Мы отбросили все параметры выбора сечения для высоковольтных кабелей, малоиспользуемых проводов и оставили только самое важное.

Итак:

  • Так как в ПУЭ используется таблица выбора сечения провода по току, то нам необходимо узнать, какой ток будет протекать в проводе при определенных значениях мощности. Сделать это можно по формуле I=P /U× cosα, где I – наш номинальный ток, P – активная мощность, cosα – коэффициент полной мощности и U – номинальное напряжение нашей электросети (для однофазной сети оно равно 220В, для трехфазной сети оно равно 380В).

На фото представлена таблица выбора сечения провода из ПУЭ для алюминиевых проводников

  • Возникает закономерный вопрос, где взять показания cosα? Обычно он указан на всех электроприборах или его можно вывести, если указана полная и активная мощность. Если расчёт ведется для нескольких электроприборов, то обычно принимается средняя либо рассчитывается номинальный ток для каждого из них.

Обратите внимание! Если у вас не получается узнать cosα для каких-то приборов, то для них его можно принять равным единице. Это, конечно, повлияет на конечный результат, но дополнительный запас прочности для нашей проводки не повредит.

  • Зная нагрузки для каждой из планируемых групп нашей электросети, таблица зависимости сечения провода от тока, приведенная в ПУЭ, может быть использована нами. Только для правильного пользования следует остановиться еще на некоторых моментах.
  • Прежде всего следует определиться с проводом, который мы планируем использовать. Вернее, нам следует определиться с количеством жил. Кроме того, следует определиться со способом прокладки провода. Ведь при открытом способе прокладки провода интенсивность отвода тепла от него значительно выше, чем при прокладке в трубах или гофре.
    Это учитывается в таблицах ПУЭ.

Таблица выбора сечения провода для медных проводников

Обратите внимание! При выборе количества жил провода в расчет не принимаются нулевые и защитные жилы.

  • Кроме того, таблица сечения провода по току поможет вам определиться с выбором материала для проводки. Ведь, исходя из получающихся результатов, вы можете оценить какой материал вам лучше принять.

Обратите внимание! Производя выбор сечения провода, всегда выбирайте ближайшее большее значение сечения. Кроме того, если вы собираетесь монтировать новую проводку к старой, то учитывайте, что, согласно п.3.239 СНиП 3.05.06 – 85, старые клеммные колодки не позволят использовать провод сечением больше 4 мм

2.

Дополнительные аспекты выбора сечения провода

Но когда рассматривается таблица зависимости тока от сечения провода, нельзя забывать и об условиях, в которых проложен провод. Поэтому если у вас имеют место быть условия не благоприятные по условиям нагрева провода, то стоит обратить внимание на дополнительные аспекты.

Таблица поправочных температурных коэффициентов

  • Прежде всего, это температура окружающей среды. Если она будет отличаться от среднестатистических +15⁰С, исходя из которых выполнен расчет в таблицах ПУЭ, то вам следует внести поправочные коэффициенты. Сводную таблицу этих коэффициентов вы найдете ниже.
  • Также таблица нагрузки и сечения проводов по п.1.3.10 ПУЭ требует введение поправочных коэффициентов при совместной прокладке нагруженных проводов в трубах, лотках или просто пучками. Так, для 5-6 проводов, проложенных совместно, этот коэффициент составляет 0,68. Для 7-9 он будет 0,63, и для большего количества он равен 0,6.

Вывод

Надеемся, наша таблица нагрузки медных и алюминиевых проводов поможет вам определиться с выбором. А предложенная нами методика позволит даже не профессионалу сделать правильный выбор.

Ведь цена ошибки может быть очень велика. Чего стоит только статистика пожаров, случившихся из-за короткого замыкания. А причина в большинстве случаев — не отвечающая нормам по нагреву проводка.

Расчет сечения кабеля | Таблицы, формулы и примеры

Самое уязвимое место в сфере обеспечения квартиры или дома электрической энергией – это электропроводка. Во многих домах продолжают использовать старую проводку, не рассчитанную на современные электроприборы. Нередко подрядчики и вовсе стремятся сэкономить на материалах и укладывают провода, не соответствующие проекту. В любом из этих случаев необходимо сначала сделать расчет сечения кабеля, иначе можно столкнуться с серьезными и даже трагичными последствиями.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2),

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Что будет, если неправильно рассчитать сечение

Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:

  • Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
  • Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра. Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.

Что еще влияет на нагрев проводов

Из формулы (2) видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:

  • Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
  • Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.

Пример расчета сечения кабеля на примере BBГнг 3x1,5 и ABБбШв 4x16

Трехжильный кабель BBГнг 3x1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка. Еще BBГнг 3x1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.

Кабель ABБбШв 4x16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.

Порядок расчета сечения по мощности

В общем виде расчет сечения кабеля по мощности происходит в 2 этапа. Для этого потребуются следующие данные:

  • Суммарная мощность всех приборов.
  • Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
  • ПУЭ 7. Правила устройства электроустановок. Издание 7.
  • Материал проводника: медь или алюминий.
  • Тип проводки: открытая или закрытая.

Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики. Формула для расчета общей мощности:

ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз,

где P1, P2 и т. д. – мощность подключаемых приборов, Кс – коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, Кз – коэффициент запаса на случай добавления новых приборов в доме. Кс определяется так:

  • для двух одновременно включенных приборов – 1;
  • для 3-4 – 0,8;
  • для 5-6 – 0,75;
  • для большего количества – 0,7.

Кз в расчете кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм2.

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

  • L – длина проводника, м. Для примера взято значение 40 м.
  • ρ – удельное сопротивление материала (медь или алюминий), Ом/мм2·м: 0,0175 для меди и 0,0281 для алюминия.
  • I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А,

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

Потеря напряжения по длине проводника должна быть не более 5%:

dU = 0,05 · 220 В = 11 В.

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм2.

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм2. Отсюда диаметр одной жилы должен быть не менее (S/ π) · 2 = 0,98 мм. Кабель BBГнг 3x1,5 удовлетворяет этому условию.

Как рассчитать сечение по току

Расчет сечения кабеля по току осуществляется также на основании ПУЭ, в частности, с использованием таблиц 1. 3.6. и 1.3.7. Зная суммарную мощность электроприборов, можно по формуле определить номинальную силу тока:

I = (P · Кс) / (U · cos ϕ).

Для трехфазной сети используется другая формула:

I=P/(U√3cos φ),

где U будет равно уже 380 В.

Если к трехфазному кабелю подключают и однофазных, и трехфазных потребителей, то расчет ведется по наиболее нагруженной жиле. Для примера с общей мощностью приборов, равной 5 кВт, и однофазной закрытой сети получается:

I = (P · Кс) / (U · cos ϕ) = (5000 · 0,75) / (220 · 1) = 17,05 А, при округлении 18 А.

BBГнг 3x1,5 – медный трехжильный кабель. По таблице 1.3.6. для силы тока 18 А ближайшее в значение – 19 А (при прокладке в воздухе). При номинальной силе тока 19 А сечение его токопроводящей жилы должно составлять не менее 1,5 мм2. У кабеля BBГнг 3x1,5 одна жила имеет сечение S = π · r2 = 3,14 · (1,5/2)2 = 1,8 мм2, что полностью соответствует указанному требованию.

Если рассматривать кабель ABБбШв 4x16, необходимо брать данные из таблицы 1.3.7. ПУЭ, где указаны значения для алюминиевых проводов. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В рассматриваемом примере к 18 А ближайшее значение по таблице 1.3.7. составляет 19 А.

С учетом коэффициента 0,92 оно составит 17,48 А, что меньше 18 А. Поэтому необходимо брать следующее значение – 27 А. В таком случае сечение токопроводящей жилы кабеля должно составлять 4 мм2. У кабеля ABБбШв 4x16 сечение одной жилы равно:

S = π · r2 = 3,14 · (4,5/2)2 = 15,89 мм2.

Согласно таблице 1.3.7. этот кабель рациональнее использовать при номинальном токе 60 А (при прокладке по воздуху) и до 90 А (при прокладке в земле).

Таблица сечения кабеля по мощности и току — Best Energy

Категория: Поддержка по стабилизаторам напряжения
Опубликовано 24.08.2015 14:14
Автор: Abramova Olesya

Потребляемый ток определить достаточно просто, чтобы это сделать, достаточно воспользоваться формулой: I=P/U, где I – сила тока, P – мощность потребителя и U – напряжения линии, как правило, это 220В переменного тока. Чтобы рассчитать, какое требуется сечение, достаточно просуммировать токи всех потребителей и принять за расчет сечения, что:

открытая проводка

скрытая проводка

  • каждые 10 ампер = 1,25 мм.кв. медного провода;

  • каждые 8 ампер = 1,25 мм.кв. алюминиевого провода;

Таблица сечения кабеля по мощности и току

Сечение

Медные жилы проводов и кабелей

Токопроводящие жилы

Напряжение 220В Напряжение 380В

мм. кв.

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33,0

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6

Сечение

Алюминиевые жилы, проводов и кабелей

токопроводящие жилы

Напряжение, 220В Напряжение, 380В

мм. кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11,0

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22,0

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44,0

170

112,2

120

230

50,6

200

132,0

Приведенные данные в таблице сечения кабеля по мощности и току могут быть крайне полезными при выборе стабилизаторов напряжения, нередко оказывается так, что вне зависимости от требуемой мощности, нет возможности устанавливать стабилизатор напряжения мощнее, чем это позволяет вводной кабель, который ограничивает максимальный ток и, соответственно, мощность.





Также на эти значения стоит опираться при создании новой проводки, обязательно учитывайте незначительный запас, чтобы кабель не находился длительное время в состоянии предельной нагрузки. Особенно рекомендуется избегать соединения алюминиевого и медного кабеля, т. к. подобные соединения не отличаются надежностью и долговечностью. Если подобного соединения избежать нельзя, применяйте мощные клеммные блоки с большой площадью соприкосновения с кабелями из разного металла.

Таблица сечения кабеля по мощности, току с характеристикой нагрузки

Сечение медных жил

Длительная нагрузка

Номинальный авт. выкл.

Предельный авт. выкл.

Максимальная мощность

Характеристика однофазной бытовой нагрузки

мм. кв

ток, А

Ток, А

Ток, А

кВт, при 220В

1,5

19

10

16

4,1

освещение, сигнализация

2,5

27

16

20

5,9

розеточные группы, мелкая и средняя бытовая техника

4

38

25

32

8,3

водонагреватели и кондиционеры, электрические полы

6

46

32

40

10,1

электрические плиты и духовые шкафы

10

70

50

63

15,4

вводные питающие линии

Зависимость сечения кабеля и провода от токовых нагрузок и мощности

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или "квадратах". Каждый "квадрат" алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум  - только 4 ампера, а медный провода  10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

Медные жилы проводов и кабелей

Сечение токопроводящей жилы, мм. Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6

Алюминиевые жилы проводов и кабелей

Сечение токопроводящей жилы, мм. Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг

Сечение токопроводящей жилы, мм. Открыто Ток, А, для проводов проложенных в одной трубе
Двух одножильных Трех одножильных Четырех одножильных Одного двухжильного Одного трехжильного
0,5 11 - - - - -
0,75 15 - - - - -
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250
150 440 360 330 - - -
185 510 - - - - -
240 605 - - - - -
300 695 - - - - -
400 830 - - - - -

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токопроводящей жилы, мм. Открыто Ток, А, для проводов проложенных в одной трубе
Двух одножильных Трех одножильных Четырех одножильных Одного двухжильного Одного трехжильного
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340 275 255 - - -
185 390 - - - - -
240 465 - - - - -
300 535 - - - - -
400 645 - - - - -

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной,
найритовой или резиновой оболочке, бронированных и небронированных

Сечение токопроводящей жилы, мм. Ток*, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
1,5 23 19 33 19 27
2,5 30 27 44 25 38
4 41 38 55 35 49
6 50 50 70 42 60
10 80 70 105 55 90
16 100 90 135 75 115
25 140 115 175 95 150
35 170 140 210 120 180
50 215 175 265 145 225
70 270 215 320 180 275
95 325 260 385 220 330
120 385 300 445 260 385
150 440 350 505 305 435
185 510 405 570 350 500
240 605 - - - -

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Сечение токопроводящей жилы, мм. Ток, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
2,5 23 21 34 19 29
4 31 29 42 27 38
6 38 38 55 32 46
10 60 55 80 42 70
16 75 70 105 60 90
25 105 90 135 75 115
35 130 105 160 90 140
50 165 135 205 110 175
70 210 165 245 140 210
95 250 200 295 170 255
120 295 230 340 200 295
150 340 270 390 235 335
185 390 310 440 270 385
240 465 - - - -

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки
Сечение медных жил проводов и кабелей, кв.мм Допустимый длительный ток нагрузки для проводов и кабелей, А Номинальный ток автомата защиты, А Предельный ток автомата защиты, А Максимальная мощность однофазной нагрузки при U=220 B Характеристика примерной однофазной бытовой нагрузки
1,5 19 10 16 4,1 группа освещения и сигнализации
2,5 27 16 20 5,9 розеточные группы и электрические полы
4 38 25 32 8,3 водонагреватели и кондиционеры
6 46 32 40 10,1 электрические плиты и духовые шкафы
10 70 50 63 15,4 вводные питающие линии

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
Наименование линий Наименьшее сечение кабелей и проводов с медными жилами, кв.мм
Линии групповых сетей 1,5
Линии от этажных до квартирных щитков и к расчетному счетчику 2,5
Линии распределительной сети (стояки) для питания квартир 4



Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

Выбор сечения кабеля по току

Используя таблицу ПУЭ можно правильно выбрать сечение кабеля по току. Так, например если кабель будет меньшего сечения, то это может привести к преждевременному выходу из строя всей системы проводки или порче включённого оборудования. Так же неправильный выбор толщины кабеля может стать причиной пожара, который произойдёт из-за плавления изоляции провода при его перегреве из-за высокой мощности.

При обратном процессе, когда толщина кабеля будет взята со значительным запасом по мощности, может произойти лишняя трата денег для приобретения более дорогостоящего провода.

Как показывает практика, в большинстве случаев выбирать сечение кабеля по току следует исходя из показателя его плотности.

Таблицы ПУЭ и ГОСТ

Плотность тока

При проведении выбора сечения провода необходимо знать некоторые показатели. Так, например величина плотности тока в таком материале как медь составляет от 6 до 10 А/мм2. Такой показатель является результатом многолетних наработок специалистов и принимается исходя из основных правил регламентирующих устройство электрических установок.

В первом случае при плотности в шесть единиц предусмотрена работа электрической сети в длительном рабочем режиме. Если же показатель составляет десять единиц, то следует понимать, что работа сети возможна не длительное время во время периодических коротких включений.

Поэтому производить выбор толщины необходимо именно по данному допустимому показателю.

Приведенные выше данные соответствуют медному кабелю. Во многих электрических сетях до сих пор применяются и алюминиевые провода. При этом медный кабель в сравнении с последним типом провода имеет свои неоспоримые преимущества.

К таковым можно отнести следующее:

  1. Медный кабель обладает намного большей мягкостью и в тоже время показатель его прочности выше.
  2. Изделия, изготовленные из меди более длительное время не подвержены процессам окисления.
  3. Пожалуй, самым главным показателем медного кабеля есть его более высокая степень проводимости, а значит и лучший показатель по плотности тока и мощности.

К самому главному недостатку такого кабеля можно отнести более высокую цену на него.

Показатель плотности тока для алюминиевого провода находится в диапазоне от четырёх до шести А/мм2. Поэтому его можно применять в менее ответственных сооружениях. Так же данный тип проводки активно применялся в прошлом веке при строительстве жилых домов.

Проведение расчетов сечения по току

При расчете рабочего показателя толщины кабеля, необходимо знать какой ток будет протекать по сети данного помещения. Например, в самой обычной квартире необходимо суммировать мощность всех электрических приборов, которые подключаются к сети.

В качестве примера для расчета можно привести стандартную таблицу потребляемой мощности основными бытовыми приборами, использующимися в обычной квартире.

Исходя и суммарной мощности, производится расчет тока, который будет течь по кабелям сети.

I=(P*K1)/U

В этой формуле Р означает общую мощность, измеряемую в Ваттах, К1 – коэффициент, который определяет одновременную работу всех бытовых приборов (его величина обычно равняется 0,75) и U – напряжение в домашней сети равное обычно 220 Вольтам.

Данный показатель расчета тока поможет сделать оценку нужного сечения для общей сети. При этом необходимо так же учитывать и рабочую плотность тока.

Такой расчет можно принимать как приблизительный выбор. При этом более точные показатели могут быть получены с использованием выбора из специальной таблицы ПУЭ. Такая таблица ПУЭ является элементом специальных правил устройства электрических установок.

Ниже приведен пример таблицы ПУЭ, по которой возможно производить выбор сечения.

Как видно такая таблица ПУЭ кроме зависимости сечений от показателя по току ещё предусматривает и учёт материала, из которого изготавливаются провода, а так же и его расположение. Кроме этого в таблице регламентируется количество жил и величина напряжения, которая может быть как 220, так и 380 Вольт.

Расчет по току с применением дополнительных параметров

При расчете сечения на основе тока с использованием таблицы ПУЭ можно пользоваться и дополнительными параметрами.

Например, есть возможность учитывать диаметр жилы. Поэтому при определении сечения жилы применяют специальное оборудование под названием микрометр. На основе его данных определяется толщина каждой жилы. Потом с использованием значений ранее полученных токов и специальной таблицы производится окончательный выбор величины сечения жилы провода.

Если же кабель состоит из нескольких жил, то следует произвести замер одной из них и посчитать её сечение. После этого для нахождения окончательного значения толщины, показатель, полученный для одной жилы, умножается на их количество в проводе.

Полученное таким образом с использованием расчетов и таблицы ПУЭ значение сечения кабеля позволит создать в доме или квартире проводку, которая будет служить хозяевам на протяжении довольно долгого периода времени без возникновения аварийных или внештатных ситуаций.

Таблица сечений кабеля по мощности и току

Как правильно выбрать кабель для подключения потребителя? Этот вопрос не так прост, как может показаться на первый взгляд. При выборе необходимо учитывать множество нюансов, знать длину линии и суммарную мощность подключенных к нему устройств, и только после этого, используя формулу для расчета сечения кабеля, выбирать наиболее подходящий вариант. В этой статье мы детально рассмотрим все нюансы, связанные с подбором и типом кабелей.

Введение

Кабелем называют провод, покрытый изоляцией, который служит для передачи электроэнергии от источника к потребителю. Сегодняшний рынок готов предложить покупателям множество видов подобных проводов: алюминиевых, медных, одножильных, многожильных, с одинарной и двойной изоляцией, с сечением от 0,35 мм2 до 25 мм2 и более. Но чаще всего для подключения бытовых потребителей применяют кабеля толщиной от 0,5 до 6 “квадрат” – этого вполне достаточно для питания любой техники.

Классический кабель для проводки в квартире

Почему необходимо подбирать изолированные проводники, а не покупать первый попавшийся? Все дело в том, что от толщины проводника зависит сила тока, которую он может выдержать. К примеру, допустимый ток для медных проводов толщиной 1 мм составляет до 8 Ампер, алюминиевого – до 6 ампер.

Почему бы просто не купить провод максимальной толщины? Потому что чем толще, тем дороже. К тому же толстый кабель нужно где-то прятать, вырезать под него штробу в потолке и стенах, делать отверстия в перегородках. Одним словом, нет никакого смысла переплачивать, ведь вы не будете ездить за хлебом на КАМАЗе.

Если вы выберете провод меньшего диаметра, то он просто не выдерживает силу тока, проходящую через него, и начнет греться. Это приводит к плавлению изоляции, короткому замыканию и возгоранию. Поэтому никогда не следует торопиться, выбирая качественный кабель для подключения любых приборов – сначала подумайте, что именно будет работать на новой линии, а затем уже выбирайте толщину и тип кабеля.

Как посчитать мощность приборов

Для начала разберем вариант выбора сечения кабеля по мощности приборов, подключенных к нему. Как правильно считать?

Подумайте, какие именно приборы будут питаться от конкретного кабеля. Если вы затягиваете его в зал, то от розетки в комнате может одновременно работать телевизор, компьютер, пылесос, аудиосистема, приставка, фен, торшер, подсветка аквариума или другие бытовые приборы. Сложите мощности всех этих устройств и умножьте полученное значение на 0,8, чтобы получить реальный показатель. Действительно, вряд ли вы будете использовать их все одновременно, поэтому 0,8 – понижающий коэффициент, который позволит адекватно оценить суммарную нагрузку.

Если вы считаете для кухни, то складывайте мощность электрочайника, электродуховки и варочной поверхности, микроволновки, посудомойки, тостера, хлебопечки и других имеющихся/планируемых приборов. Кухня обычно потребляет больше всего энергии, поэтому на нее следует заводить или два кабеля с отдельными автоматами, или один мощный.

Итак, для подсчета суммарной мощности всех приборов вам нужно использовать формулу Pобщ =(P1+P2+…+Pn)*0.8, где P – мощность конкретного потребителя, подключенного в розетку.

Медные провода лучше подходят для проводки и выдерживают большую нагрузку

Выбираем толщину

После того как вы определили мощность, можно подбирать толщину кабеля. Ниже мы приведем таблицу сечений проводов по мощности и току для классического медного провода, поскольку алюминиевые для создания проводки сегодня уже не используют.

Сечение кабеля, мм Для 220 V Для 380 V
ток, А мощность, кВт ток, А мощность кВт
1,5 до 17 4 16 10
2,5 26 5,5 25 16
4 37 8,2 30 20
6 45 10 40 25
10 68 15 50 32
16 85 18 75 48

Внимание: при выборе учитывайте, что большинство российских производителей экономит на материале, и кабель в 4 мм2 на самом деле может оказаться фактически в 2,5 мм2. Практика показывает, что подобная “экономия” может достигать 40%, поэтому обязательно либо сами перемеряйте диаметр кабеля, либо приобретайте его с запасом.

Теперь давайте рассмотрим пример расчета сечения провода по потребляемой мощности. Итак, у нас есть абстрактная кухня, мощность приборов на которой составляет 6 кВт. Умножаем эту цифру 6*0,8=4,8 кВт. В квартире используется одна фаза, 220 вольт. Ближайшее значение (брать можно только в плюс) – 5.5 кВт, то есть кабель толщиной 2,5 квадрата. На всякий случай мы имеет запас в 0,7 кВт, который “сглаживает” экономию производителей.

Также следует учитывать, что если провод работает на пределе своих возможностей, то он быстро нагревается. Из-за нагрева до 60-80 градусов максимальный ток снижается на 10-20 процентов, что ведет к перегрузке и короткому замыканию. Поэтому для ответственных участков цепи следует применять повышенный коэффициент, умножая значение не на 0,8, а на 1,2-1,3.

Правильный расчет толщины кабеля – залог его долгой работы

Чаще всего для прокладки систем освещения применяют медные конструкции толщиной в 1,5 квадрата, для розеток – 2,5 квадрата, для мощных потребителей – 4 или 6 квадрат (автоматы ставятся соответственно на 16, 25, 35 и 45А). Но такое использование подходит только для стандартных квартир или домов, в которых нет мощных потребителей. Если у вас работает электрокотел, бойлер, духовой шкаф или другие приборы, потребляющие больше 4 кВт, то необходимо рассчитывать кабеля под каждый конкретный случай, а не использовать общие рекомендации.

Приведенная выше таблица сечений кабеля по мощности и току использует граничные значения, поэтому если у вас получаются накладки расчетных цифр на энциклопедические, то старайтесь брать кабель с запасом. К примеру, если бы в нашей кухне была мощность в 7 кВт, то 7*0,8=5,6 кВт, что больше значения 5,5 для кабеля в 2,5 квадрата. Берите с запасом кабель на 4 квадрата или разделите кухню на две зоны, подведя два кабеля 2,5 мм2.

Как быть с длиной

Если вы считаете кабель по квартире или небольшому дому, то поправки на длину кабеля можно вообще не делать – вряд ли у вас будут ветки длиной от 100 и более метров. Но если вы прокладываете проводку в крупном многоэтажном коттедже или торговом центре, то нужно обязательно закладывать возможные потери на длину. Обычно они составляют 5 процентов, но правильнее рассчитывать их по таблице и формулам.

Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность потребления. То есть длина вашего кабеля вычисляется как произведение длины кабеля в метрах на мощность в киловаттах.

В приведенной ниже таблице мы видим, как зависят потери от сечения проводника. К примеру, кабель толщиной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет потери 30х3=90, то есть 3%. Если уровень потерь переваливает за 5%, то рекомендуется выбирать более толстый кабель – не нужно экономить на своей безопасности.

U, % Момент нагрузки, кВт*м
1,5 2,5 4 6 10 16
1 18 30 48 72 120 192
2 36 60 96 144 240 384
3 54 90 144 216 360 575
4 72 120 192 288 480 768
5 90 150 240 360 600 960

Данная таблица нагрузок по сечению кабеля справедлива для однофазной сети. Для трехфазной характерно увеличение величины нагрузки в среднем в шесть раз. В три раза поднимается значение за счет распределения по трем фазам, в два – за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то потери и нагрузки сильно увеличиваются.

Правильное подключение автоматов медным кабелем

Также следует учитывать, какие именно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то старайтесь размещать их как можно ближе к трансформаторам. Почему? Потому что при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не загорятся.

Если вы проводите выбор сечения провода по току для алюминиевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, потери в них будут больше в эти же 1,7 раза.

Виды кабелей

Теперь давайте рассмотрим, какие же именно кабеля можно выбирать для создания электропроводки на объекте. Помните, что провода согласно стандартам можно прокладывать только закрытым способом в коробах или трубах. Кабеля при этом прокладываются свободно – их можно пускать даже по поверхности, что часто практикуется в деревянных и рубленых домах.

Вы уже знаете, как рассчитать сечения кабеля по мощности, поэтому рассмотрим принцип выбора кабелей. Для прокладки в жилом помещении лучше всего подходит классический ВВГ (лучше выбирать с пометкой НГ- негорючий). Для подключения к щитку или к мощному потребителю хорошо подойдет NYM. Разберем виды кабелей более подробно.

ВВГ представляет собой кабель с медными проводниками, защищенными поливинилхлоридной “рубашкой”. Сверку провода покрыты дополнительной пластиковой оболочкой, предотвращающей возможные пробои и порывы. Этот кабель можно применять даже во влажных помещениях, он неплохо гнется и защищает поверхность от возгорания. Для прокладки проводки лучше всего подходит плоский провод, в котором провода расположены в одной плоскости – он занимает минимум места.

NYM представляет собой изделие, содержащее несколько медных жил, покрытых цветной металлнаполненной негорючей резиной. Сверху жилы запакованы в поливинилхлоридную изоляцию (иногда применяется несколько слоев). В большинстве случаев она обладает негорючими свойствами и не выделяет вредных газов при критических температурах. Обладает отличной гибкостью – его очень легко прокладывать в углах, выводить на различные поверхности и пр. Главное – правильно выполнить подбор сечения провода по току, взяв его с небольшим запасом.

ПУНП – это классический установочный провод плоской формы, который используется для подключения различных потребителей. Очень часто применяется для создания недорогой проводки в квартирах и домах. Имеет две/три жилы, покрытые поливинилхлоридом. Имеет плоскую форму.

Существует еще много других кабелей – бронированные, усиленные, для прокладки во влажных комнатах и помещениях с высокой вероятностью взрыва. Но перечисленные выше используются чаще всего.

Теперь вы знаете, как рассчитать сечение провода по нагрузке и какие кабеля выбирать для создания полноценной электропроводки. Напоминаем – всегда делайте запас по мощности в 20-30 процентов, чтобы избежать неприятностей.

Расчёт сечения провода. Теория

При монтаже электроустановок различного назначения, в том числе и солнечных электростанций особое внимание следует уделить выбору сечения проводников. Заниженное сечение кабеля приводит к потерям энергии из - за нагрева и зачастую становится причиной возгорания. Завышенное сечение провода влечет необоснованное удорожание системы.

Площадь сечения проводника должна соответствовать величине протекаемого тока

В бытовых сетях переменного тока 220 Вольт сечение проводов очень редко превышает 6 мм², так как ток обычно не больше 50 Ампер. Мощные нагрузки обычно стараются распределить по нескольким фазам.

В солнечных электростанциях имеется низковольтная часть постоянного тока, которая может быть выполнена проводом  25, 50, или даже 100 мм², в зависимости от мощности и напряжения системы. Самый большой ток протекает в цепи аккумуляторной батареи и преобразователя напряжения (инвертора).

Чтобы рассчитать сечение кабеля, нужно получить ток, разделив мощность на напряжение системы, и подобрать сечение токопроводящей жилы. Поможет Вам в этом таблица, расположенная ниже.

Приведем пример: Если мощность инвертора 3кВт и напряжение системы 12 Вольт, ток в низковольтной цепи составит 3000/12=250 Ампер, и если провод проложен открыто, то его сечение должно составлять не менее 70 мм2. Если использовать инвертор той же мощности, но уже на 24 Вольт, ток получим в два раза меньше, 125 Ампер и, соответственно, сечение провода 25 мм².

Поэтому преобразователи напряжения высокой мощности, как правило, рассчитаны на входное напряжение 24 или 48 Вольт. Не сложно определить максимальный ток в контуре солнечных панелей. Если фотоэлектрические модули соединены последовательно, то следует взять ток короткого замыкания для одного модуля. Если же солнечные батареи соединены параллельно, ток короткого замыкания одной панели нужно умножить на количество солнечных модулей. Руководствуясь данным принципом можно рассчитать ток для любой системы солнечных модулей.

Предельный ток в контуре «контроллеры заряда – аккумуляторы» следует принять равным номиналу контроллера.

Табл.1 Допустимый ток для кабелей с резиновой и поливинилхлоридной изоляцией и медными жилами

Данные приведены из ПУЭ7, «Правила устройства электроустановок», Издание 7. Все значения приняты для:

  • температуры жил +65 °С;
  • температуры окружающего воздуха +25 °С;
  • температуры земли +15°С.

Их следует применять независимо от количества используемых труб, места их прокладки (в воздухе, в перекрытиях или фундаментах). Допустимые длительные токи для кабелей, проложенных в коробах и в лотках пучками, должны быть рассчитаны как для кабелей, проложенных в трубах.



Таблица текущей пропускной способности

| Расчет поперечного сечения кабеля

Допустимая нагрузка по току: таблицы

(Выдержка из таблиц VDE 0298-4 06/13: 11, 17, 18, 21, 26 и 27)


Допустимая нагрузка по току, кабели с номинальным напряжением до 1000 В и термостойкими кабелями VDE 0298-4 06/13 таблица 11, столбец 2 и 5
столбец 2 столбик 5
способ прокладки в воздухе на поверхности или на поверхности
монопроводники

- с резиновым покрытием
- с ПВХ изоляцией
- термостойкие

Многожильные кабели
(кроме домашних или портативных устройств)
- с резиновой изоляцией
- ПВХ изолированный
- термостойкий
Количество заряженных проводников 1 2 или 3
Номинальное сечение Capa город (Ампер)
0,75 мм 2 15A 12A
1,00 мм 2 19A 15A
1,50 мм 2 24A 18A
2,50 мм 2 32A 26A
4,00 мм 2 42A 34A
6,00 мм 2 54A 44A
10,00 мм 2 73A 61A
16,00 мм 2 98A 82A
25,00 мм 2 129A 108A
35,00 мм 2 158A 135A
50,00 мм 2 198A 168A
70,00 мм 2 245A 207A
95,00 мм 2 292A 250A
120,00 мм 2 344A 292A
150,00 мм 2 391A 335A
185,00 мм 2 448A 382A
240,00 мм 2 528A 453A
300 2 608A 523A

Максимальный ток кабелей при изменении температуры окружающей среды
VDE 0298-4 06/13, таблица 17, столбец 4 1 )
Температура окружающей среды Фактор
10 ° C 1,22
15 ° C 1,17
20 ° C 1,12 90 018
25 ° C 1,06
30 ° C 1,00
35 ° C 0,94
40 ° C 0,87
45 ° C 0,79
50 ° C 0,71
55 ° C 0,61
60 ° C 0,50
65 ° C 0,35

1) для кабелей с рабочей температурой макс. 70 ° C на проводнике

Допустимая нагрузка на многожильные кабели номинальным сечением до 10 мм 2
VDE 0298-4 06/13 таблица 26. При установке в под открытым небом.
Число нагруженных сердечников Коэффициент
5 0,75
7 0,65
10 0,55
14 0,50
19 0,45
24 0,40
40 0,35
61 0,30
9 0008
Максимальный ток кабелей для разделения температуры окружающей среды для термостойких кабелей VDE 0298-4 06/13 таблица 18, столбец 3-6
столбец 3 столбец 4 столбец 5 колонка 6
zulässige Betriebstemperatur
90 ° C 110 ° C 135 ° C 180 ° C
окружающая среда t температура коэффициенты преобразования, применяемые к емкости термостойких кабелей в таблице 11, столбец 2 и 5
до 50 ° C 1,00 1,00 1,00 1,00
55 ° C 0,94 1,00 1,00 1,00
60 ° C 0,87 1,00 1,00 1,00
65 ° C 0,79 1,00 1,00 1,00
70 ° C 0,71 1,00 1,00 1,00
75 ° C 0,61 1,00 1,00 1,00
80 ° C 0 , 50 1,00 1,00 1,00
85 ° C 0,35 0,91 1,00 1,00
90 ° C ----- 0,82 1,00 1,00
95 ° C ----- 0,71 1, 00 1,00
100 ° C ----- 0,58 0,94 1,00
105 ° C ----- 0,41 0,87 1,00
110 ° C ----- ----- 0,79 1,00
115 ° C ----- ----- 0,71 1,00
120 ° C ----- ----- 0 , 61 1,00
125 ° C ----- ----- 0,50 1,00
130 ° C --- - ----- 0,35 1,00
135 ° C - --- ----- ----- 1,00
140 ° C ----- ----- ----- 1,00
145 ° C ----- ----- ----- 1,00
150 ° C --- - ----- ----- 1,00
155 ° C ----- ----- ----- 0,91
160 ° C ----- ----- ----- 0,82
165 ° C ---- - ----- ----- 0,71
170 ° C ----- ----- ----- 0,58
175 ° C ----- ----- ----- 0,41
Текущий Емкость накопления кабелей на стенах, в трубах и трубопроводах, на полу и на потолке VDE 0298-4 06/13 таблица 21

No. многожильных кабелей
(2 или 3 токоведущих жилы)

Коэффициент

1

1,00

2 0,80
3 0,70
4 0,65
5 0,60
6 0,57
7 0,54
8 0,52
9 0,50
10 0,48
12 0,45
14 0,43
16 0,41
18 0,39
20 0,38

Максимально допустимая токовая нагрузка в соотв. согласно VDE 0891, часть 1, пункт 7 необходимо учитывать при применении изолированных кабелей в телекоммуникационных системах и устройствах обработки данных.

Допустимая нагрузка на кабели для намотанных кабелей VDE 0298-4 06/13 таблица 27
1 2 3 4 5 6
№ слоев на одном барабане 1 2 3 4 5
коэффициенты пересчета 0,80 0,61 0,49 0,42 0, 38

Примечание : для спиральной намотки действителен коэффициент преобразования 0,80

AWG в мм2 - American Wire Gauge vs.

Площадь поперечного сечения, мм
9000 8
Номер AWG Сечение кабеля в мм² Внешний диаметр Ø мм Сопротивление проводника в Ом / км
1000 MCM 507 29,3 0,036
900 456 27,8 0,04
750 380 25,4 0,048
600 22,7 304 0,061
550 279 21,7 0,066
500 253 20,7 0,07
450 228 19,6 0,08
400 203 18,5 0,09
350 177 17,3 0,10
300900 18 152 16,0 0,12
250 127 14,6 0,14
4/0 107,2 11,68 0,18
3/0 85,0 10,40 0,23
2/0 67,4 9,27 0,29
0 53,4 8,25 0,37
1 42,4 7,35 0,47
2 33,6 6 , 54 0,57
3 26,7 5,83 0,71
4 21,2 5,19 0,91
5 16,8 4,62 1,12
6 13,3 4,11 1,44
7 10,6 3,67 1,78
8 8,34 3,26 2,36
9 6,62 2, 91 2,77
10 5,26 2,59 3,64
11 4,15 2,30 4,44
12 3,31 2,05 5,41
13 2,63 1,83 7,02
14 2,08 1, 63 8,79
15 1,65 1,45 11,2
16 1,31 1,29 14,7
17 1,04 1,15 17,8
18 0,8230 1,0240 23,0
19 0,6530 0,9120 28,3
20 0,5190 0,8120 34,5
21 0,4120 0,7230 44,0
22 0,3240 0,6440 54,8
23 0,2590 0,5730 70,1
24 0,2050 0,5110 89,2
25 0,1630 0,4550 111,0
26 0,1280 0,4050 146,0
27 0,1020 0,3610 176,0
28 0,0804 0,3210 232,0
29 0,0646 0,2860 282,0
30 0, 0503 0,2550 350,0
31 0,0400 0,2270 446,0
32 0,0320 0,2020 578, 0
33 0,0252 0,1800 710,0
34 0,0200 0,1600 899,0
35 0, 0161

0,1430

1125,0
36 0,0123 0,1270 1426,0
37

0,0100

0, 1130

1800,0
38 0,00795 0,1010 2255,0
39 0,00632 0,0897 2860,0

4/0 также известен как 0000; 1 мил = дюйм = 0,0254 мм
* показано в MCM (круговые фрезы) для большего поперечного сечения

1 CM = 1 круг. mil = 0,0005067 мм²
1 MCM = 1000 Circ. мил = 0,5067 мм²

Калибр провода, сопротивление, сечение и таблица тока

AWG СТРОИТЕЛЬСТВО ДИАМЕТР (мм) ПЛОЩАДЬ (мм²) ВЕС (г / м) R Ом макс. (Ом / 100 м) при 20 ° C
4 133 x 0,455 R 6,48 21,62 197.9 0,09
6 133 x 0,361 R 5,14 13,61 124,9 0,14
8 1 x 3,26
133 x 0,287 R
3,26
4,09
8,37
8,60
74,38
79,02
0,21
0,22
10 1 x 2,59
37 x 0,404 C
91 x 0,254 U
2,59
2,80
2.70
5,26
4,77
4,61
46,77
44,43
42,22
0,35
0,38
0,43
12 1 x 2,05
19 x 0,455 C
37 x 0,320 C
45 x 0,300 C
91 x 0,203 U
2,05
2,27
2,22
2,45
2,15
3,31
3,09
2,98
3,18
2,95
29,46
28,66
27,88
28,27
27,00
0,55
0,59
0,61
0. 58
0,65
13 1 х 1,83 1,83 2,63 23,36 0,70
14 1 x 1,63
19 x 0,361 C
19 x 0,361 U
27 x 0,300 C
37 x 0,254 C
61 x 0,203 U
1,63
1,80
1,70
1,80
1,78
1,76
2,08
1,94
1,94
1,91
1,88
1,97
18,45
18,04
17,14
16.98
16,67
18,50
0,88
0,94
0,94
0,94
0,97
1,04
15 1 х 1,45 1,45 1,65 14,68 1.11
16 1 x 1,29
19 x 0,287 C
19 x 0,287 U
19 x 0,300 C
19 x 0,300 U
61 x 0,16 U
315 x 0,071 R
1,29
1,42
1,36
1,50
1,43
1,45
1,60
1.31
1,23
1,23
1,34
1,34
1,23
1,25
11,62
11,41
10,83
12,50
11,86
11,23
11,80
1,40
1,49
1,49
1,36
1,36
1,45
1,47
17 1 х 1,15 1,15 1. 04 9,24 1,76
18 1 x 1,02
7 x 0,404
19 x 0,254 C
19 x 0,254 U
61 x 0.142 U
1,02
1,21
1,27
1,21
1,24
0,824
0,901
0,962
0,962
0,966
7,32
8,25
8,93
8,49
9,00
2,22
2,03
1,90
1,90
1,89
19 1 х 0,91 0,91 0,653 5,80 2,80
20 1 x 0,813
7 x 0,320
19 x 0,203 C
19 x 0.203 U
37 x 0,142 U
135 x 0,071
0,813
0,960
1,009
0,966
0,970
0,92
0,518
0,563
0,616
0,616
0,586
0,534
4,61
5,17
5,70
5,42
5,38
4,90
3,53
3,25
2,97
2,97
3,12
3,42
21 1 х 0,724 0,724 0,412 3,66 4,44
22 1 х 0.643
7 x 0,254
19 x 0,160 C
19 x 0,160 U
37 x 0,114 U
72 x 0,071
0,643
0,762
0,800
0,762
0,780
0,68
0,324
0,355
0,382
0,382
0,380
0,285
2,89
3,26
3,55
3,37
3,46
2,60
5,64
5,15
4,78
4,78
4,83
6,41
23 1 х 0,574 0,574 0,259 2.30 7,06
24 1 x 0,511
7 x 0,203
19 x 0,127 C
19 x 0,127 U
56 x 0,071 U
0,511
0,609
0,634
0,597
0,600
0,205
0,227
0,241
0,241
0,222
1,82
2,08
2,23
2,12
2,05
8,91
8,05
7,58
7,58
8,23
25 1 х 0,455 0,455 0.163 1,44 11,24
26 1 x 0,404
7 x 0,160
19 x 0,102 C
19 x 0,102 U
33 x 0,071 U
0,404
0,480
0,504
0,483
0,450
0,128
0,141
0,155
0,155
0,130
1,14
1,29
1,44
1,37
1,20
14,26
12,96
11,79
11,79
14,06
27 1 х 0.320 0,361 0,102 0,91 17,86
28 1 x 0,320
7 x 0,127
19 x 0,079 C
0,320
0,381
0,395
0,080
0,089
0,093
0,72
0,82
0,86
22,72
20,60
19,63
29 1 х 0,287 0,287 0,065 0,58 28,25
30 1 х 0.254
7 x 0,102
19 x 0,063 C
0,254
0,304
0,315
0,051
0,057
0,059
0,45
0,53
0,57
36,07
31,95
30,87
31 1 х 0,226 0,226 0,040 0,36 45,56
32 1 x 0,203
7 x 0,079
19 x 0,050 C
0,203
0,237
0,250
0.032
0,034
0,037
0,29
0,32
0,36
56,47
53,28
49,00
33 1 х 0,180 0,180 0,025 0,23 71,82
34 1 х 0,160
7 х 0,063
0,160
0,189
0,020
0,022
0,18
0,21
90,9
83,8
35 1 х 0.142 0,142 0,016 0,14 115,4
36 1 x 0,127
7 x 0,050
0,127
0,150
0,0127
0,0137
0,11
0,13
144,3
133,4
37 1 х 0,114 0,114 0,0102 0,09 179
38 1 x 0,102
7 x 0.040
0,102
0,120
0,0081
0,0088
0,07
0,0784
225
214
39 1 х 0,089 0,089 0,00622 0,06 295
40 1 х 0,079
7 х 0,031
0,079
0,090
0,00490
0,00528
0,0436
0,0469
375
350
41 1 х 0.071 0,071 0,00396 0,0352 460
42 1 х 0,063
7 х 0,025
0,063
0,075
0,00316
0,0034
0,0281
0,0318
600
536
43 1 х 0,056 0,056 0,00246 0,0219 745
44 1 x 0,050
7 x 0.020
0,050
0,060
0,00203
0,0022
0,0180
0,0196
910
836
46 1 х 0,040
7 х 0,015
0,040
0,045
0,00126
0,001372
0,0112
0,0112
1500
1492
48 1 х 0,031
7 х 0,0125
0,031
0,0375
0,00075
0,000859
0.0067
0,0077
2450
2371
50 1 х 0,025
7 х 0,0100
0,025
0,0300
0,00049
0,000550
0,0044
0,0049
3750
3872
52 1 х 0,020 0,020 0,00031 0,0028 5850
54 1 х 0,0158 0,0158 0.000196 0,00175 10441
56 1 х 0,0125 0,0125 0,000123 0,00109 16599
58 1 х 0,0100 0,0100 0,000079 0,00070 27101

Площадь поперечного сечения к диаметру пересечение круга пересечения диаметр электрического кабеля формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge Толстая площадь сплошного провода формула удельное сопротивление многожильный провод литц длина ток

Площадь поперечного сечения в диаметр пересечение круга пересечение диаметр электрический кабель формула проводника диаметр провода и проводка и расчетное сечение AGW American Wire Gauge толщина сплошного провода формула удельное сопротивление многожильный провод длина литца ток - sengpielaudio Sengpiel Berlin

Преобразование и расчет - поперечное сечение <> диаметр

Диаметр кабеля до окружности площадь поперечного сечения и наоборот ●

Круглый электрический кабель , провод , провод , шнур , строка , проводка и веревка

Поперечное сечение - это просто двухмерный вид среза через объект.
Часто задаваемый вопрос: как преобразовать диаметр круглого провода d = 2 × r в площадь поперечного сечения круга
или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ?
Почему значение диаметра больше, чем значение площади? Потому что это не то же самое.
Сопротивление обратно пропорционально площади поперечного сечения провода.

Требуемое сечение электрической линии зависит от следующих факторов:
1) Номинальное напряжение.Чистая форма. (Трехфазный (DS) / AC (WS))
2) Предохранитель - резервный восходящий поток = Максимально допустимый ток (А)
3) По графику передаваемая мощность (кВА)
4) Длина кабеля в метрах (м)
5) Допустимое падение напряжения (% от номинального напряжения)
6) Материал линии. Медь (Cu) или алюминий (Al)
Используемый браузер не поддерживает JavaScript.
Вы увидите программу, но функция работать не будет.

«Единицей измерения» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если вы принимаете за площадь квадрат этой меры.

Литцовый провод (многожильный провод), состоящий из множества тонких проводов, требует на 14% большего диаметра по сравнению со сплошным проводом.


Площадь поперечного сечения не диаметр.



Поперечное сечение - это площадь.
Диаметр - это линейная мера.
Это не может быть то же самое.

Диаметр кабеля в миллиметрах
- это не сечение кабеля в
квадратных миллиметрах.


Поперечное сечение или площадь поперечного сечения - это площадь такого разреза.
Это не обязательно должен быть круг.

Размер имеющегося в продаже провода (кабеля) как площадь поперечного сечения:
0,75 мм 2 , 1,5 мм 2 , 2,5 мм 2 , 4 мм 2 , 6 мм 2 , 10 мм 2 , 16 мм 2 .
Расчет поперечного сечения A , ввод диаметра d = 2 r :

r = радиус провода или кабеля
d = 2 r = диаметр провод или кабель
Расчет диаметра d = 2 r , ввод сечения A :

Жила (электрокабель)
На сопротивление проводника влияют четыре фактора:
1) площадь поперечного сечения проводника A , рассчитанная по диаметру d
2) длина проводника
3) температура в проводнике
4) материал, составляющий проводник

Нет точной формулы для минимального сечения провода из максимальной силы тока .
Это зависит от многих обстоятельств, таких как, например, если расчет выполняется для постоянного, переменного тока или
даже для трехфазного тока, отпускается ли кабель свободно или проложен под землей
. Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения
, а также от того, присутствует ли одножильный или многопроволочный провод. И всегда есть хороший, но неудовлетворительный совет
использовать по соображениям безопасности более толстый и, следовательно, более дорогой кабель
.Часто задаваемые вопросы касаются падения напряжения на проводах.

Падение напряжения Δ V

Формула падения напряжения с удельным сопротивлением (удельным сопротивлением) ρ (rho):


Δ V = I × R = I × (2 × l × ρ / A )

I = Ток в амперах
l = Длина провода (кабеля) в метрах (умноженная на 2, потому что всегда есть обратный провод)
ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или объемное сопротивление
) меди = 0.01724 Ом × мм 2 / м (также Ом × м)
(Ом для l = длина 1 м и A = 1 мм 2 площадь поперечного сечения провода) ρ = 1/ σ
A = Площадь поперечного сечения в мм 2
σ = сигма, электрическая проводимость (электропроводность) меди = 58 S · м / мм 2

Количество сопротивления
R = сопротивление Ом
ρ = удельное сопротивление Ом × м
l = двойная длина кабеля кв.м.
A = поперечное сечение мм 2

Производная единица измерения удельного электрического сопротивления в системе СИ ρ - Ом × м, сокращенная от чистый Ω × мм / м.
Электропроводность, обратная величине удельного электрического сопротивления.

Электропроводность и удельное сопротивление κ или σ = 1/ ρ
Электропроводность и электрическое сопротивление
ρ = 1/ κ = 1/ σ

Разница между удельным электрическим сопротивлением и электропроводностью

Проводимость в сименсах обратно пропорциональна сопротивлению в омах.

Чтобы использовать калькулятор, просто введите значение.
Калькулятор работает в обоих направлениях знака .

Значение электропроводности (проводимости) и удельного электрического сопротивления
(удельное сопротивление) зависит от температуры материала постоянной. Чаще всего его дают при 20 или 25 ° C.

Сопротивление = удельное сопротивление x длина / площадь

Удельное сопротивление проводников изменяется с температурой.
В ограниченном диапазоне температур он приблизительно линейен:

, где α - температурный коэффициент, T - температура и T 0 - любая температура,
, например T 0 = 293,15 K = 20C, при котором известно удельное электрическое сопротивление ρ ( T 0 ).

Преобразование сопротивления в электрическую проводимость
Преобразование обратного сименса в ом
1 Ом [Ом] = 1 / сименс [1 / S]
1 сименс [S] = 1 / Ом [1 / Ом]

Чтобы использовать калькулятор, просто введите значение.
Калькулятор работает в обоих направлениях знака .

1 миллисименс = 0,001 МОНО = 1000 Ом

Математически проводимость является обратной или обратной величине сопротивления:

Символом проводимости является заглавная буква «G», а единицей измерения является
мхо, что означает «ом», записанное в обратном порядке. Позже блок MHO был заменен блоком
на блок Siemens - сокращенно буквой «S».

Калькулятор: закон Ома

Таблица типовых кабелей для громкоговорителей

Диаметр кабеля d 0.798 мм 0,977 мм 1,128 мм 1,382 мм 1.784 мм 2.257 мм 2.764 мм 3.568 мм
Номинальное сечение кабеля A 0,5 мм 2 0,75 мм 2 1,0 мм 2 1,5 мм 2 2,5 мм 2 4,0 мм 2 6,0 мм 2 10.0 мм 2
Максимальный электрический ток 3 А 7,6 А 10,4 А 13,5 А 18,3 А 25 А 32 А

Всегда учитывайте, что поперечное сечение должно быть больше при большей мощности и большей длине
кабеля, но также и с меньшим импедансом. Вот таблица, в которой указаны возможные потери мощности.

Длина кабеля
в м
Профиль
в мм 2
Сопротивление
Ом
Потеря мощности при Коэффициент демпфирования при
Импеданс
8 Ом
Импеданс
4 Ом
Импеданс
8 Ом
Импеданс
4 Ом
1 0.75 0,042 0,53% 1,05% 98 49
1,50 0,021 0,31% 0,63% 123 62
2,50 0,013 0,16% 0,33% 151 75
4,00 0,008 0,10% 0,20% 167 83
2 0.75 0,084 1,06% 2,10% 65 33
1,50 0,042 0,62% 1,26% 85 43
2,50 0,026 0,32% 0,66% 113 56
4,00 0,016 0,20% 0,40% 133 66
5 0.75 0,210 2,63% 5,25% 32 16
1,50 0,125 1,56% 3,13% 48 24
2,50 0,065 0,81% 1,63% 76 38
4,00 0,040 0,50% 1,00% 100 50
10 0.75 0,420 5,25% 10,50% 17 9
1,50 0,250 3,13% 6,25% 28 14
2,50 0,130 1,63% 3,25% 47 24
4,00 0,080 1,00% 2,00% 67 33
20 0.75 0,840 10,50% 21,00% 9 5
1,50 0,500 6,25% 12,50% 15 7
2,50 0,260 3,25% 6.50% 27 13
4,00 0,160 2,00% 4,00% 40 20

Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм - American Wire Gauge

Чаще всего мы используем четные числа, например 18, 16, 14 и т. Д.
Если вы получили нечетный ответ, например 17, 19 и т. Д., Используйте следующее меньшее четное число.

AWG означает American Wire Gauge и относится к прочности проводов.
Эти номера AWG обозначают диаметр и, соответственно, поперечное сечение в виде кода.
Они используются только в США. Иногда номера AWG можно найти также в каталогах
и технических данных в Европе.

Американский калибр проводов - диаграмма AWG

AWG
номер
46 45 44 43 42 41 40 39 38 37 36 35 34
Диаметр
дюймов
0.0016 0,0018 0,0020 0,0022 0,0024 0,0027 0,0031 0,0035 0,0040 0,0045 0,0050 0,0056 0,0063
Диаметр (Ø)
в мм
0,04 0,05 0,05 0,06 0,06 0,07 0,08 0,09 0,10 0,11 0.13 0,14 0,16
Поперечное сечение
в мм 2
0,0013 0,0016 0,0020 0,0025 0,0029 0,0037 0,0049 0,0062 0,0081 0,010 0,013 0,016 0,020

AWG
номер
33 32 31 30 29 28 27 26 25 24 23 22 21
Диаметр
дюйм
0.0071 0,0079 0,0089 0,0100 0,0113 0,0126 0,0142 0,0159 0,0179 0,0201 0,0226 0,0253 0,0285
Диаметр (Ø)
в мм
0,18 0,20 0,23 0,25 0,29 0,32 0,36 0,40 0,45 0,51 0.57 0,64 0,72
Поперечное сечение
в мм 2
0,026 0,032 0,040 0,051 0,065 0,080 0,10 0,13 0,16 0,20 0,26 0,32 0,41

AWG
номер
20 19 18 17 16 15 14 13 12 11 10 9 8
Диаметр
дюймов
0.0319 0,0359 0,0403 0,0453 0,0508 0,0571 0,0641 0,0719 0,0808 0,0907 0,1019 0,1144 0,1285
Диаметр (Ø)
в мм
0,81 0,91 1.02 1,15 1,29 1,45 1,63 1,83 2,05 2.30 2.59 2,91 3,26
Поперечное сечение
в мм 2
0,52 0,65 0,82 1.0 1,3 1,7 2,1 2,6 3,3 4,2 5,3 6,6 8,4

AWG
номер
7 6 5 4 3 2 1 0
(1/0)
(0)
00
(2/0)
(-1)
000
(3/0)
(-2)
0000
(4/0)
(-3)
00000
(5/0)
(-4)
000000
(6/0)
(-5)
Диаметр
дюймов
0.1443 0,1620 0,1819 0,2043 0,2294 0,2576 0,2893 0,3249 0,3648 0,4096 0,4600 0,5165 0,5800
Диаметр (Ø)
в мм
3,67 4,11 4,62 5,19 5,83 6.54 7,35 8,25 9,27 10,40 11.68 13,13 14,73
Поперечное сечение
в мм 2
10,6 13,3 16,8 21,1 26,7 33,6 42,4 53,5 67,4 85,0 107,2 135,2 170,5

Как высокие частоты демпфируются длиной кабеля?

Преобразователь калибра проволоки

- AWG против квадратного мм

AWG - Американский калибр проволоки - соответствует стандарту U.Стандарт S. для размера проводника. «Калибр» связан с диаметром проволоки.

  • больший «калибр» -> меньший диаметр и более тонкий провод

Стандарт AWG включает медные, алюминиевые и другие материалы для проводов. Типичная бытовая медная проводка - это AWG номер 12 или 14. Телефонный провод обычно имеет диаметр 22, 24 или 26. Чем выше номер калибра, тем меньше диаметр и тоньше провод.

Приведенную ниже таблицу можно использовать для преобразования американского калибра проводов (AWG) в квадратные миллиметры площади поперечного сечения.

49
Американский калибр проволоки
(#AWG)
Диаметр
(дюймы)
Диаметр
(мм)
Площадь поперечного сечения
(мм 2 )
0000 (4/0) 0,460 11,7 107
000 (3/0) 0,410 10,4 85,0
00 (2/0) 0 .365 9,27 67,4
0 (1/0) 0,325 8,25 53,5
1 0,289 7,35 42,4
2 0,258 6,54 33,6
3 0,229 5,83 26,7
4 0,204 5,19 21,1
5 0.182 4,62 16,8
6 0,162 4,11 13,3
7 0,144 3,67 10,6
8 0,129 8,36
9 0,114 2,91 6,63
10 0,102 2,59 5,26
11 0.0907 2,30 4,17
12 0,0808 2,05 3,31
13 0,0720 1,83 2,63
14 0,0641 1,63
15 0,0571 1,45 1,65
16 0,0508 1,29 1,31
17 0.0453 1,15 1,04
18 0,0403 1,02 0,82
19 0,0359 0,91 0,65
20 0,0320 0,81
21 0,0285 0,72 0,41
22 0,0254 0,65 0,33
23 0.0226 0,57 0,26
24 0,0201 0,51 0,20
25 0,0179 0,45 0,16
26 0,0159 0,403

Примечание! - диаметр одножильного и многожильного провода с одинаковым AWG не одинаков. Диаметр многожильного провода больше диаметра сплошного провода.

Загрузите и распечатайте диаграмму AWG

Калибры проводов AWG Номинальные значения тока

AWG - American Wire Gauge - используется в качестве стандартного метода определения диаметра провода, измерения диаметра проводника (оголенного провода) с удаленной изоляцией . AWG иногда также называют калибром проводов Брауна и Шарпа (B&S).

Приведенная ниже таблица AWG предназначена для одинарного сплошного круглого проводника. Из-за небольших зазоров между жилами в многожильном проводе многожильный провод с той же допустимой нагрузкой по току и электрическим сопротивлением, что и сплошной провод, всегда имеет немного больший общий диаметр.

Чем больше цифра, тем тоньше проволока. Типичная бытовая проводка - это AWG номер 12 или 14. Телефонный провод имеет типичный AWG 22, 24 или 26.

В таблице ниже указаны номинальные токи одно- и многожильных кабелей с ПВХ-изоляцией. Имейте в виду, что текущая нагрузка зависит от метода установки - корпуса - и от того, насколько хорошо сопротивление отводится от кабеля. Важны рабочая температура жилы, температура окружающей среды и тип изоляции жилы.Перед детальным проектированием всегда проверяйте данные производителя.

Для полной таблицы с одноядерными и многоядерными текущими рейтингами - поверните экран!

1) Номинальный ток до 1000 В , одножильные и многожильные кабели с ПВХ изоляцией, температура окружающей среды до 30 o C

Загрузите и распечатайте диаграмму AWG

Значения для Сопротивление основано на удельном электрическом сопротивлении меди 1.724 x 10 -8 Ом · м (0,0174 мкОм · м) и удельное электрическое сопротивление для алюминия 2,65 x 10 -8 Ом · м (0,0265 мкОм · м).

Чем выше номер калибра, тем меньше диаметр и тоньше проволока.

Из-за меньшего электрического сопротивления более толстый провод пропускает больший ток с меньшим падением напряжения, чем более тонкий провод. Для больших расстояний может потребоваться увеличить диаметр провода - уменьшить калибр - чтобы ограничить падение напряжения.

Поправочные коэффициенты при температуре окружающей среды выше 30

o C
  • температура окружающей среды 31-40 o C : поправочный коэффициент = 0,82
  • температура окружающей среды 4 1-45 o C : поправочный коэффициент = 0,71
  • температура окружающей среды 45-50 o C : поправочный коэффициент = 0,58

Таблица размеров сечения проволоки | Таблица AWG

Калькулятор и таблица размеров американского калибра проводов (AWG).

Калькулятор калибра провода

* при 68 ° F или 20 ° C

** Диаметр и площадь поперечного сечения не включают изоляцию.

*** Результаты могут отличаться для реальных проволок: различное удельное сопротивление материала и количество жил в проволоке

Калькулятор падения напряжения ►

AWG диаграмма

AWG # Диаметр
(дюйм)
Диаметр
(мм)
Площадь
(тыс. Мил.)
Площадь
(мм 2 )
0000 (4/0) 0.4600 11,6840 211.6000 107.2193
000 (3/0) 0,4096 10,4049 167.8064 85.0288
00 (2/0) 0,3648 9,2658 133.0765 67,4309
0 (1/0) 0,3249 8,2515 105,5345 53,4751
1 0,2893 7.3481 83,6927 42,4077
2 0,2576 6.5437 66,3713 33,6308
3 0,2294 5,8273 52,6348 26.6705
4 0,2043 5,1894 41,7413 21.1506
5 0,1819 4.6213 33.1024 16.7732
6 0,1620 4,1154 26,2514 13,3018
7 0,1443 3,6649 20,8183 10,5488
8 0,1285 3,2636 16,5097 8,3656
9 0,1144 2,9064 13,0927 6,6342
10 0.1019 2,5882 10,3830 5,2612
11 0,0907 2.3048 8,2341 4,1723
12 0,0808 2,0525 6.5299 3.3088
13 0,0720 1,8278 5,1785 2.6240
14 0,0641 1,6277 4.1067 2.0809
15 0,0571 1.4495 3,2568 1,6502
16 0,0508 1,2908 2,5827 1,3087
17 0,0453 1,1495 2,0482 1.0378
18 0,0403 1.0237 1,6243 0,8230
19 0.0359 0,9116 1,2881 0,6527
20 0,0320 0,8118 1.0215 0,5176
21 0,0285 0,7229 0,8101 0,4105
22 0,0253 0,6438 0,6424 0,3255
23 0,0226 0,5733 0.5095 0,2582
24 0,0201 0,5106 0,4040 0,2047
25 0,0179 0,4547 0,3204 0,1624
26 0,0159 0,4049 0,2541 0,128
27 0,0142 0,3606 0.2015 0,1021
28 0.0126 0,3211 0,1598 0,0810
29 0,0113 0,2859 0,1267 0,0642
30 0,0100 0,2546 0,1005 0,0509
31 0,0089 0,2268 0,0797 0,0404
32 0,0080 0,2019 0.0632 0,0320
33 0,0071 0,1798 0,0501 0,0254
34 0,0063 0,1601 0,0398 0,0201
35 0,0056 0,1426 0,0315 0,0160
36 0,0050 0,1270 0,0250 0,0127
37 0.0045 0,1131 0,0198 0,0100
38 0,0040 0,1007 0,0157 0,0080
39 0,0035 0,0897 0,0125 0,0063
40 0,0031 0,0799 0,0099 0,0050

Расчет калибра провода

Расчет диаметра проволоки

Диаметр проволоки калибра n d n дюймов (дюймов) равен 0.005, умноженное на 92 в степени 36 минус значение шкалы n, деленное на 39:

d n (дюйм) = 0,005 дюйма × 92 (36- n ) / 39

Диаметр проволоки калибра n d n в миллиметрах (мм) равен 0,127 мм, умноженному на 92 в степени 36 минус номер калибра n, деленное на 39:

d n (мм) = 0,127 мм × 92 (36- n ) / 39

Расчет площади поперечного сечения провода

Площадь поперечного сечения провода n-го калибра A n в килокружных милах (kcmil) равно 1000 диаметрам квадратной проволоки d в дюймах (дюймах):

A n (kcmil) = 1000 × d n 2 = 0.025 дюйм 2 × 92 (36- n ) / 19,5

Площадь поперечного сечения провода калибра n A n в квадратных дюймах (в дюймах 2 ) равно пи, деленному на 4 диаметра квадратной проволоки d в дюймах (дюймах):

A n (дюйм 2 ) = (π / 4) × d n 2 = 0,000019635 дюйм 2 × 92 (36- n ) / 19,5

Площадь поперечного сечения провода калибра n A n в квадратных миллиметрах (мм 2 ) равно пи, деленному на 4 диаметра квадратной проволоки d в миллиметрах (мм):

A n (мм 2 ) = (π / 4) × d n 2 = 0.012668 мм 2 × 92 (36- n ) /19,5

Расчет сопротивления проводов

Сопротивление провода калибра n R в омах на килофит (Ом / кфут) равно 0,3048 × 1000000000, умноженному на удельное сопротивление провода ρ дюймов Ом-метр (Ом · м), разделенное на 25,4 2 , умноженное на площадь поперечного сечения A n в квадратных дюймах (в 2 ):

R n (Ом / кфут) = 0,3048 × 10 9 × ρ (Ом · м) / (25.4 2 × A n 2 ) )

Сопротивление провода калибра n R в Ом на километр (Ом / км) равно 1000000000 удельному сопротивлению провода ρ дюймов ом-метры (Ом · м), разделенные на площадь поперечного сечения A n в квадратных миллиметрах (мм 2 ):

R n (Ом / км) = 10 9 × ρ (Ом · м) / A n (мм 2 )


См. Также

.

Related Post

2021 © Все права защищены.
