Сверление под углом Сверление под углом

28 июня 2020

Гирин Кирилл

сверление

Содержание

Сверление под углом

1. Приспособления для сверления отверстий под углами
   1. Направляющие приставки для сверления отверстий под углами
   2. Кондукторы для сверления отверстий под углами
2. Что можно использовать в домашних условиях
   1. Металлический уголок
   2. Удлиненная гайка
3. В заключение

Сверление под углом

При изготовлении различных деталей и изделий иногда возникает необходимость в сверлении отверстий под углами. При этом точность должна быть максимальной. Достичь этого без использования специальных приспособлений сложно по следующим причинам.

1. Осевое вращение инструмента сопровождается усиленным трением на режущих кромках. Оно стремится сдвинуть сверло в сторону. Особенно это заметно при начале сверления отверстий под прямым или иными углами. Усугубляет ситуацию кривизна обрабатываемой детали или заготовки. Накернивание помогает не всегда.

2. Точное направление выдержать очень сложно. При сверлении отверстий под углами, отличными от 90° это практически невозможно.

3. В процессе сверления отверстий сверло может отклониться в сторону. Это происходит под воздействием силы, возникающей по причине неравномерного трения о поверхности.

4. Сложность повышается до максимального уровня при необходимости просверлить под углом отверстие большого диаметра.

Снизить влияние вышеперечисленных негативных факторов помогает использование различных приспособлений.

Для сверления отверстий под углами применяют приставки и кондукторы (они в зависимости от конструктивных особенностей могут называться накладками и шаблонами), а также подручные средства.

Приспособления для сверления отверстий под углами

Начнем с описания приставок.

Направляющие приставки для сверления отверстий под углами

Приставки для сверления отверстий под углами представляют собой конструкции, состоящие из:

1. станин;

2. направляющих;

3. перемещающихся по ним кареток, служащих для фиксации дрелей;

4. рукояток.

Фотография №1: приставка для дрели

В станине имеется вырез под углом в 45°. Он предназначен для фиксации труб и цилиндрических заготовок.

Фотография №2: сверление цилиндрической заготовки при помощи приставки

Эти приспособления бывают бытовыми, полупрофессиональными и профессиональными.

1. Устройства первого типа имеют лишь функцию регулировки наклона направляющих для установки нужного угла сверления. Удерживаются конструкции при помощи рукояток.

2. Полупрофессиональные приставки для сверления отверстий под углом могут оснащаться такими дополнительными приспособлениями, как системы фиксации станин и регуляторы глубины сверления. В некоторых моделях есть возможность изменения угла сверления как вдоль, так и поперек плоскости заготовок. За счет наличия дополнительных приспособлений такие приставки получаются более громоздкими.

3. Профессиональные модели. Также могут иметь различие дополнительные приспособления. Главное отличие профессиональных приставок — наличие в конструкциях собственных патронов для фиксации сверл. Такое решение повышает точность получаемых отверстий, а также продлевает сроки службы дрелей и сверл.

Изображение №1: профессиональная приставка для сверления отверстий под углом

Кондукторы для сверления отверстий под углами

Кондукторами (или шаблонами) называют различные по конструкции вспомогательные приспособления, которые используют при необходимости сверления точных отверстий различных диаметров в металле и иных материалах под различными углами.

Устройства делятся на 2 основных типа.

1. Кондукторы, предназначенные для сверления отверстий под прямыми углами.

2. Приспособления, для сверления отверстий под острыми и тупыми углами.

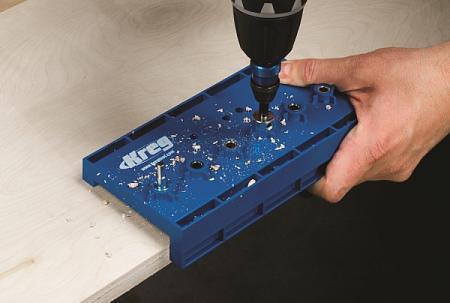

Фотография №3: накладной кондуктор для сверления отверстий под прямыми углами

Кроме того, кондукторы для сверления отверстий под углами делятся на различные типы по двум критериям.

1. Сфера применения.

1. Универсальные. Стандартные модели, изготовленные из стали. Подходят для решения большинства задач.

2. Мебельные. Предназначены для сверления отверстий для сборки мебели, ее монтажа, крепления фурнитуры и пр.

3. Кондукторы для коронок. Это специальные модели, предназначенные для сверления отверстий под углами не обычными сверлами и бурами, а алмазными коронками больших диаметров.

4. Приспособления для сверления кафеля и плитки. Оснащены системами подачи воды для охлаждения алмазных сверл.

5. Трубные модели. Предназначены для сверления цилиндрических заготовок.

2. Способ применения.

1. Накладные. Такие кондукторы для сверления отверстий под углами используют при обработке заготовок с плоскими поверхностями. Приспособления удерживают руками или надежно фиксируют.

2. Скользящие. Такие приспособления не закрепляются. Их при использовании удерживают руками.

3. Поворотные. Их применяют при сверлении отверстий в деталях цилиндрических форм. Направление сверления задается при помощи втулок. Оно может быть вертикальным, горизонтальным и наклонным.

4. Опрокидываемые. Такие кондукторы для сверления под углами применяют при необходимости работы в различных плоскостях.

5. Закрепляемые. Они надежно крепятся к обрабатываемым поверхностям. Это удобно, но ограничивает свободу действий.

Изображение №2: сверление металла с применением кондуктора

Что можно использовать в домашних условиях

В домашних условиях обычно приходится сверлить отверстия под прямыми углами. Для повышения точности можно воспользоваться двумя эффективными подручными средствами.

Металлический уголок

Это самое распространенное приспособление для сверления отверстий под углом 90°. Используется оно так.

1. Сделайте разметку при помощи керна.

2. Возьмите дрель и установите сверло в центр будущего отверстия.

3. Приложите уголок к сверлу так, чтобы он соприкасался с инструментом обеими сторонами.

4. Просверлите отверстие требуемой глубины.

Удлиненная гайка

Отверстия, полученные сверлением металла под прямым углом при помощи удлиненной гайки, также имеют высокую точность. Операция предполагает лишь удерживание приспособления нужного диаметра при сверлении с центрированием сверла в намеченной точке.

В заключение

Как видите, сверлить отверстия под углами можно при помощи различных приспособлений. Лучшие варианты — профессиональные приставки и закрепляемые кондукторы.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

12 января 2023

Рейтинг сверлильных станков

27 апреля 2022

Как выбрать сверло

26 февраля 2022

Углеродистая сталь

10 января 2022

Сверление рельс

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Каталог

Корзина Сравнить

Вход

Мы используем файлы cookie.

Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Как просверлить отверстие под углом

Сверление отверстий под углом — полезный навык, который пригодится во многих домашних проектах.

Один знакомый пример — это когда вы хотите прибить брусок 2×4 под углом 90 градусов к другому 2×4, чтобы создать каркас для стены, но у вас не так много места, чтобы размахивать молотком.

Сверление отверстия под углом — это решение для таких труднодоступных мест. Если вам трудно завести гвоздь, вам очень поможет короткое угловое пилотное отверстие, направляя гвоздь под правильным углом и уменьшая необходимое количество ударов молотком.

Другой пример, распространенный в проектах по деревообработке, — это сверление отверстий в карманах, когда два куска дерева необходимо соединить под углом и где вы хотите, чтобы головки винтов были утоплены под поверхностью заготовки.

Но сверление отверстий под углом в древесине сопряжено со своим уникальным набором проблем. Возможно, самая неприятная проблема — это когда сверло начинает правильно растачиваться, а затем быстро скользит по дереву и смещается.

Вот почему вам необходимо принять особые меры — либо приобрести инструмент, который сделает эту работу за вас, либо применить к вашему сверлу технику, которая повышает вероятность получения отверстия с идеальным углом.

3 метода сверления угловых отверстий

Существует три распространенных метода сверления отверстий под углом, но два из них больше подходят для опытных мастеров по дереву, которые могут позволить себе инструменты.

Сверлильный станок: сверлильный станок является лучшим способом, чтобы просверлить отверстие под углом. Однако сверлильный станок — это дорогой, громоздкий автономный инструмент, который позволяет работать только с небольшими кусками материала.

Сверлильные станки плохо подходят для многих проектов по благоустройству дома, потому что их нельзя выносить из магазина.

Карманное приспособление для отверстий: хорошая альтернатива сверлильному станку — это приспособление для карманных отверстий. Карманные приспособления для отверстий, являются дешевыми и простыми приспособлениями, которые направляют сверло в материал под углом.

Если вам нужно просверлить больше, чем несколько отверстий, возможно, стоит приобрести такой кондуктор. Однако приспособления для карманных отверстий не надежны. Им по-прежнему требуется некоторое время для практики, прежде чем перейти к собственно рабочему материалу.

А хороший приспособление для карманных отверстий — довольно дорогой аксессуар, особенно если вы не используете его регулярно.

Ручной метод: ручной метод не требует специальных инструментов. Наряду с утонченностью и терпением вам понадобится только дрель и набор хороших сверл.

Одна коронка будет иметь размер предполагаемого отверстия, а другая — примерно половину размера предполагаемого отверстия.

Однако у этого метода есть некоторые ограничения:

Вы не сможете просверлить отверстия под любым углом ручным методом. Угол наклона до 45 градусов позволяет легко просверлить отверстие под углом. Между 45 и 15 градусами процесс становится более трудным, но не невозможным. Ниже 15 градусов сверло будет слишком много двигаться. Когда стартовый бит слишком много танцует, вы не можете создать четко очерченное стартовое отверстие, чтобы завершить оставшееся отверстие.

Более мягкое дерево работает лучше, чем более твердое. Хвойные породы древесины, в которую входят сосна, болиголов и древесина большинства пиломатериалов для обрамления, лучше всего подходят для ручного сверления под углом. Твердые породы дерева, такие как клен, орех и дуб, трудно сверлить вручную под углом.

Что вам понадобится для сверления отверстий под углом

Оборудование / Инструменты

• Дрель
• Набор сверл
• Площадь скорости
• Карандаш

Инструкции

Выберите сверла

Выберите сверло с диаметром, соответствующим окончательному размеру отверстия, которое вы планируете просверлить, затем выберите стартовое сверло с диаметром примерно в два раза меньше.

Например, если вам нужно отверстие диаметром 1/4 дюйма, выберите стартовую коронку 1/8 дюйма. Только будьте осторожны при использовании очень тонких свёрл, так как они могут сломаться.

Просверлите неглубокое пилотное отверстие под углом 90 градусов

С помощью стартера начните просверливать отверстие в материале под углом 90 градусов к лицевой стороне заготовки. Не завершайте отверстие.

Остановите сверло, когда сверло войдет в материал примерно на 1-3 мм. Цель состоит в том, чтобы просверлить отверстие достаточно глубоко, чтобы удерживать наконечник сверла для следующего шага, на котором вы измените угол отверстия.

• Совет: помогает использование более новых, более острых сверл, поскольку острые сверла цепляются за дерево лучше, чем тупые.

Переместите пилотное отверстие на желаемый угол

Вытяните стартовую коронку из горизонтального отверстия, переместите сверло на нужный угол и вставьте сверло обратно в отверстие.

Убедитесь, что сверло плотно сидит в отверстии — если оно будет слишком близко к краю, оно потеряет сцепление и улетит; если он будет слишком глубоким, вы не сможете наклонить сверло.

Теперь просверлите отверстие на полную глубину, поддерживая медленную и постоянную скорость.

• Совет: вместо того, чтобы угадывать углы, использование Speed Square поможет вам получить идеальный угол. Просто положите квадрат на сторону доски, наклоните его под заданным углом, затем проведите линию на стороне доски.

Переключитесь на большое сверло

Снимите стартовую коронку со сверла. Теперь вставьте большее сверло в дрель.

Просверлите финальное отверстие

С помощью сверла правильного размера увеличьте угловое отверстие до его окончательного размера. Двигайтесь как можно медленнее, так как при высоких скоростях долото может отойти от пилотной скважины.

Примечание: после того, как вы научитесь, отверстие половинного размера может не понадобиться. Просто начните сверло правильного размера под углом около 90 градусов, пока оно не войдет достаточно, чтобы зацепиться при изменении угла.

• Совет: если вам нужно дополнительное пространство для сверления под малыми углами, добавьте удлинитель сверла. Этот недорогой инструмент фиксируется в сверлильном патроне, предоставляя дополнительное пространство для бокового сверления.

Как просверлить угловые отверстия в дереве

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.05.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Обзор проекта

Сверление угловых отверстий — это навык, который пригодится во многих проектах, связанных с домом. Один знакомый пример: вы хотите прибить гвоздь 2×4 под углом 90 градусов к другому 2×4, чтобы создать каркас стены, но у вас не так много места, чтобы размахивать молотком. Забивание гвоздей в просверленные угловые отверстия — это решение для таких труднодоступных мест. Если вам трудно забить гвоздь, короткое угловое направляющее отверстие очень поможет, направляя гвоздь под правильным углом и уменьшая количество необходимого удара молотком.

Другим примером, распространенным в деревообрабатывающих проектах, является сверление карманных отверстий , когда два куска дерева необходимо соединить под углом, и где вы хотите, чтобы головки винтов были утоплены под поверхностью заготовки.

Но сверление угловых отверстий в древесине связано с уникальным набором проблем. Возможно, самая неприятная проблема возникает, когда сверло начинает сверлить правильно, а затем быстро скользит по дереву и теряет свое положение. Вот почему вам необходимо принять особые меры, либо купив инструмент, который сделает эту работу за вас, либо применив к своей дрели технику, которая повысит вероятность получения отверстия под идеальным углом.

Нажмите «Играть», чтобы узнать, как сверлить угловые отверстия

Существует три распространенных метода сверления угловых отверстий, но два из них больше подходят для опытных столяров, которые могут позволить себе инструменты.

Сверлильный станок: Сверлильный станок – лучший способ просверлить отверстие под углом. Однако сверлильный станок — это дорогой, громоздкий, автономный инструмент, который позволяет работать только с небольшими кусками материала. Сверлильные станки плохо подходят для многих проектов по благоустройству дома, потому что их нельзя вынести из магазина.

Приспособление для выемки отверстий: Хорошей альтернативой сверлильному станку является приспособление для выемки отверстий. Кондукторы для карманных отверстий, такие как Kreg R3 Jr., представляют собой дешевые и простые приспособления, которые направляют сверло в материал под углом. Если вам нужно просверлить несколько отверстий, возможно, стоит приобрести такой шаблон. Однако приспособления для карманных отверстий не являются надежными; им все еще требуется некоторое время для практики, прежде чем перейти к фактическому рабочему материалу. А хорошее приспособление для карманных отверстий — довольно дорогой аксессуар, особенно если вы не будете им пользоваться регулярно.

Ручной метод: Ручной метод не требует специальных инструментов. Помимо ловкости и терпения, вам понадобится только дрель и набор хороших сверл. Одно сверло будет размером с предполагаемое отверстие, а другое сверло будет примерно вдвое меньше предполагаемого отверстия. Однако этот метод имеет некоторые ограничения.

Вы не сможете просверлить отверстия под каждым углом ручным методом. Вы можете легко просверлить отверстие под углом до 45 градусов. Между 45 и 15 градусами процесс становится более трудным, но не невозможным. При угле ниже 15 градусов сверло будет слишком сильно вращаться. Когда стартовое сверло слишком сильно болтается, вы не можете установить четкое отверстие для старта.

Наконечник

При сверлении угловых отверстий более мягкая древесина работает лучше, чем твердая. Хвойные породы, категория, в которую входят сосна, болиголов и древесина, встречающаяся в большинстве пиломатериалов для каркаса, лучше всего подходят для сверления углов вручную. Твердые породы дерева, такие как клен, орех и дуб, трудно просверлить вручную под углом.

Оборудование/инструменты

• Сверлить
• Набор сверл
• Площадь скорости
• Карандаш
• Удлинитель сверла (опционально)

Материалы

• Деревянные детали (по мере необходимости для вашего проекта)

Ель / Марго Кэвин

1. Выберите подходящие сверла

   Выберите сверло с диаметром, соответствующим окончательному размеру отверстия, которое вы планируете просверлить, затем выберите начальное сверло диаметром примерно вдвое меньше этого размера. Например, если вам нужно отверстие диаметром 1/4 дюйма, выберите стартовое сверло 1/8 дюйма. Просто будьте осторожны с использованием очень тонких бит, так как они могут сломаться.

   Ель / Марго Кэвин

2. Просверлите мелкое направляющее отверстие под углом 90 градусов

   Стартовым сверлом начните сверлить отверстие под углом 90 градусов к поверхности заготовки. Не доделывайте отверстие. Остановите дрель, когда сверло войдет в материал примерно на 1/16–1/8 дюйма. Цель состоит в том, чтобы просверлить отверстие достаточно глубоко, чтобы удерживать кончик сверла для следующего шага, в котором вы измените угол отверстия.

   Ель / Марго Кэвин

3. Сместите пилотное отверстие на желаемый угол

   Вытащите стартовую насадку из горизонтального отверстия. Переместите сверло под нужным углом и вставьте сверло обратно в отверстие. Убедитесь, что сверло прочно сидит в отверстии — если оно окажется слишком близко к краю, оно потеряет сцепление и улетит; если он слишком глубокий, вы не сможете наклонить сверло.

   Просверлите отверстие на полную глубину, поддерживая медленную и постоянную скорость.

   Ель / Марго Кэвин

4. Переключиться на бит большего размера

   Снимите стартовую насадку с дрели. Теперь вставьте большую насадку в дрель.

   Ель / Марго Кэвин

5. Просверлите последнее отверстие

   Используя сверло правильного размера, увеличьте угловое отверстие до его окончательного размера. Двигайтесь как можно медленнее, так как высокие скорости могут привести к тому, что долото отойдет от пилотного отверстия.

   Как только вы освоитесь, отверстие половинного размера может не понадобиться. Просто запустите бит правильного размера, близкий к 90 градусов, пока он не закопается достаточно, чтобы зацепиться при изменении угла.

   Наконечник

   Если вам нужно дополнительное пространство для сверления под небольшим углом, добавьте удлинитель сверла. Этот недорогой инструмент закрепляется в патроне дрели, предоставляя дополнительное пространство для сверления с малой шириной.

   Ель / Марго Кэвин

Как сверлить отверстия под углом

Использование угловых отверстий или угловых карманных отверстий для соединения предметов мебели с годами постепенно набирает популярность. В прошлом его можно было найти только на изысканной мебели, где косметика зашпаклеванных отверстий для крепежа на поверхности была неприемлемой. Но сегодня это становится настолько обычным явлением, что производители мебели, такие как IKEA, используют его на постоянной основе.

Угловые отверстия чаще всего используются для привинчивания досок друг к другу. Если вы думаете о прибивании гвоздями нижней части стойки размером 2 x 4 дюйма к нижней пластине стены, которую вы обрамляете, вы знаете, что такое прибивание гвоздями. Единственная разница между этим и свинчиванием носком заключается в том, что мы делаем это, чтобы скрепить доски вместе, а не прибить их гвоздями.

Где вы не найдете угловые отверстия, которые широко используются в проектах «сделай сам». Основной причиной этого является сложность сверления угловых отверстий. Практически невозможно просверлить наклонные отверстия без направляющего блока и зажимов, при этом каждое отверстие необходимо предварительно настроить и зажать перед сверлением. Это добавляет уровень сложности, с которым большинство домашних мастеров не хотят заморачиваться.

Однако сверлить отверстия под углом не так сложно, как думает большинство людей. Хотя наличие постоянной установки и приспособления для их сверления удобно для сверления большого количества угловых отверстий, вы можете настроить просверливание одного отверстия за считанные минуты; и все, что вам нужно, это сверлильный станок и несколько зажимов.

Начните с инструментов

Вообще говоря, сверлить угловые отверстия проще и точнее с помощью сверлильного станка, чем с помощью ручной дрели. Сверло будет пытаться блуждать, и это легче контролировать с помощью сверла. Но это предполагает, что вы собираетесь использовать зажим или тиски со сверлильным станком, а не пытаться делать это от руки. Как правило, сверление на сверлильном станке должно выполняться с зажатой в тисках заготовкой, так что это не должно быть проблемой.

Тем не менее, ручными электрическими дрелью можно сверлить и угловые отверстия. Единственная реальная предосторожность, которую я бы предпринял, — это двигаться медленно, так как вы можете вытащить кондуктор из положения, если сверло зацепится за дерево и увязнет. Это приведет к тому, что вы просверлите отверстие в неправильном месте или создадите поврежденный край отверстия, что может вызвать серьезные проблемы для вашего проекта.

Теоретически любое сверло можно использовать для сверления угловых отверстий. Но на практике лучшие сверла для этого сверла с острием . Точка заточки позволяет сверлу входить в зацепление с заготовкой, центрируясь там, где вы хотите просверлить отверстие. Это помогает предотвратить отклонение сверла от места, когда оно входит в дерево.

Если вы не используете сверло с острым наконечником для угловых отверстий, рекомендуется просверлить небольшое направляющее отверстие, меньше половины диаметра последнего отверстия. Это пилотное отверстие должно быть просверлено перпендикулярно поверхности заготовки, чтобы сверло не имело возможности блуждать. Это поможет удерживать основное сверло для отверстия на цели, когда оно соприкасается с деревом.

Узнать цену на Amazon

Углы сверления

Фактический угол, под которым вы просверливаете отверстие, будет зависеть от его назначения. Очевидно, это будет какая-то застежка; но какой тип? Если вы просверливаете карманное отверстие для скрепления носков доски, то наиболее распространенный угол составляет 15 градусов. Большинство приспособлений для угловых отверстий и сверлильных блоков настроены на этот размер.

Однако вы можете сверлить отверстия под любым углом, подходящим для проекта, над которым вы работаете. Пятнадцать градусов — это достаточно малый угол, чтобы показать, что если вы можете сверлить под углом 15 градусов, вы можете сверлить практически под любым углом. Существуют регулируемые приспособления для сверления угловых отверстий, которые позволят вам выбрать собственный угол от 15 до 9 градусов. 0 градусов.

Для сверления угловых отверстий вам понадобится приспособление

Ключом к сверлению любого наклонного отверстия является приспособление. Это действует как направляющая для сверла, гарантируя, что оно остается выровненным там, где вам это нужно, так что отверстие выходит там, где вы хотите. На рынке доступно несколько моделей приспособлений, но большинство из них настроены на 15 градусов и выглядят примерно так, как показано слева. Регулируемые, которые будут делать несколько углов, выглядят как справа.

Обратите внимание, что оба этих зажимных приспособления имеют плоские поверхности, как для соприкосновения с обрабатываемой деталью, так и для зажима. Важно отметить, что тот, что справа, не будет удерживать сверло так устойчиво, как тот, что слева, поэтому отверстие может немного смещаться, если нет направляющего отверстия.

Изготовление собственного приспособления для наклонных отверстий

Вы можете легко сделать собственное приспособление для наклонных отверстий из обрезков твердой древесины.
