alexxlabИнструкция по монтажу реечного (кассетного) потолка — Инструкции по монтажу — Каталог продукции — Пластик Дизайн
Рекомендации по монтажу реечного (кассетного) потолка. Скачать.
Инструкция
- Монтаж начинается с фиксации на намеченном уровне пристенного уголка (L-уголок), с шагом не более 600мм. С уголка снять защитную пленку и установить уголок по периметру потолка, закрепив его при помощи монтажного клея («жидкие гвозди»),саморезов или специальной заклепочной машинки.

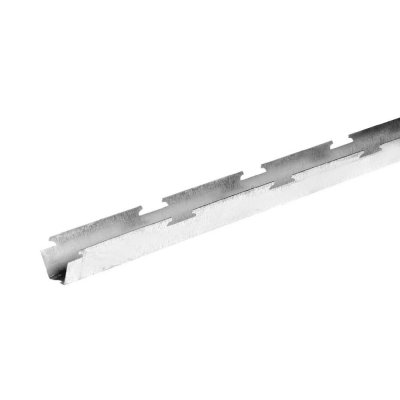

- Прикрепить стрингеры к потолку параллельно друг другу при помощи подвесов на расстоянии не более 1200мм. Перед этим проверить горизонтальность потолка и при необходимости выставить стрингер по уровню.Проверить соосность гребёнок по шнурке, натянутой по окончанию зуба 1-ой и соответствующего зуба крайней гребенки.Расстояние
между несущими профилями (стрингерами) выбирается в зависимости от планировки помещения и нагрузок на различные участки, но не более 1200мм.
С рейки (кассеты) снять защитную пленку. При необходимости вырезать в рейке (кассете) отверстия под светильники. Навесить (защелкнуть) рейку (кассету) на стрингер. При загрязнении рейку можно протереть влажной губкой.
А=1200мм — максимальное расстояние между стрингерами В=400мм — максимальное расстояние между стрингером и стеной С=1200мм — максимальное расстояние между подвесами D=400мм — максимальное расстояние между подвесами и стеной |
Длина реек – должна быть меньше расстояния от стены и до стены на ширину пристенного уголка, в нашем случае 25мм (для удобства монтажа допускается (30-35мм).
После закрепления элементов потолка рейка заводится сверху и прижимается к одной стене, затем слегка надвигается на противоположный L- уголок.
Особенности монтажа реечного потолка типа – А. (закрытая система)
Перед монтажом потолка этого типа необходимо четко рассчитать кратность панелей. Если количество некратное ( например: 27,8 шт.), то монтаж начинать с неполной панели (резанной 0,8 по ширине) отрезанная часть кладется на пристенный уголок, другая вставляется в стрингер (см. рис.) в конце монтажа одна часть вставляется в стрингер другая кладется на уголок.
Рекомендации по монтажу потолка без подвеса.
Допускается крепление стрингеров непосредственно к плите перекрытия на расстоянии не более 1200мм с помощью дюбель-гвоздей или саморезов с шагом 400 – 600мм. При этом неровности плиты не должны быть более 3мм/м2. Выравнивание плоскости стрингеров выполняется с помощью прокладок. Потолок может быть любого типа. Монтаж лучше начинать с крепления стрингеров для того, чтобы знать, на каком уровне крепить пристенный уголок.
Дальнейший монтаж строго по инструкции.
(закрытая система)
Для того, чтобы закрепить стрингер непосредственно к плите перекрытия необходимо в нем сделать прорезь под дюбель-гвоздь, саморез (см. рис.).
Монтаж реечного потолка
Реечный потолок это один из типов подвесных потолков. Довольно яркие по своему дизайну, они легко и просто перекрывают потолок, преображая внешний вид помещения. Особенность реечного потолка в том, что его приходится, как правило, заказывать, а в свободной продаже его найти будет сложно. Зато он отлично вписывается в любой интерьер, и его не так сложно монтировать как могло бы показаться.
Начинать надо с разметки площадей и крепления стрингеров. Расстояние крепления от стены до первого стрингера должно быть 0,4 м, а вот расстояние между стеной и первым креплением стрингера уже несколько меньше – 0,3 м.
Всего расстояние между стрингерами выставляется в 1,2 метра. При этом надо следить, чтобы стрингеры были выставлены строго параллельно друг другу.
Одним из вариантов крепления стрингеров является крепление на пружине со спицей. При этом его можно отрегулировать путем передвижения регулировочной пружины по спице. При этом надо контролировать установку стрингера водяным уровнем.
Также можно крепить стрингер на пружине. При этом регулировка по высоте производится при помощи саморезов, путем их ввинчивания-вывинчивания. Контроль также производится при помощи водяного уровня.
Также можно крепить стрингеры непосредственно саморезами. Для регулировки высоты крепления можно также ввинчивать вывинчивать саморезы, для получения нужного уровня. Контролировать крепление также можно при помощи водяного уровня.
Первая панель устанавливается путем легкого надавливания и защелкивания на стрингере. При этом стоит предварительно укоротить панель примерно на 3-5 миллиметров от реального размера помещения.
Так выглядит первая панель, установленная на стрингерах.
Далее проводим замеры между первой панелью и установлением резаной панели.
Взяв очередную панель¸ откладываем это расстояние, и размечаем панель для резки. Дальше надо будет надрезать панель вдоль проведенной линии, несколько раз сильно проведя ножом по месту реза.
Чтобы панель не покоробилась, ту часть, которую будем отрезать, разрезаем ножницами на куски по 30 сантиметров, а затем поочередно отгибая их вверх-вниз, отламываем.
Затем берем торцевые профили, и подгибаем торцы нижних полок. Поджать их можно при помощи пассатижей, через мягкую прокладку.
Затем надо отогнуть верхнюю полку в месте сопряжения со стрингерами. Для этого надо будет ее подрезать.
Затем устанавливаем резаную панель с надетым на нее торцевым профилем. Чтобы получить дополнительную фиксацию, можно использовать дополнительные фрагменты отрезанных частей, или сжатый межпанельный профиль.
Затем устанавливаем крайний нерезаный профиль. Подготавливаем торцевой профиль так, как уже указано выше. В большом помещении можно также установить несколько промежуточных панелей. Затем последовательно устанавливаем два боковых торцевых профиля, которые идут параллельно стрингерам.
После этого можно устанавливать дальнейшие оставшиеся панели. При этом каждую панель надо будет подрезать на 3-5 миллиметра меньше реального размера помещения. Затем вводим каждую панель, располагая ее по диагонали к торцевым панелям и параллельным стрингерам. Далее выпрямляем панель и застегиваем ее в посадочном месте.
Так монтируем все остальные панели, кроме, пожалуй, последней панели. При этом, по мере монтажа панелей, устанавливаем и межпанельные профили.
И лишь последнюю панель устанавливаем несколько другим способом. Чтобы установить ее, берем ее, вставляем один край в торцевой профиль, слегка сгибаем по плоскости вниз, и вставляем в торцевой профиль у противоположной стены.
Так выглядят все готовые установленные панели.
Реечный потолок крайне прост в уходе. Для этого достаточно просто периодически протирать его влажной ветошью.
