Стены из газобетонных блоков: возведение, наружные, внутренние, несущие

Считается, что объекты из газоблоков отличаются низким уровнем прочности, быстро дают трещины и разрушаются через несколько лет. Такое мнение появилось сразу, когда блоки стали использовать в частном строительстве. Люди начали приобретать такой материал из-за его больших размеров, стремясь за приемлемую стоимость ускорить темпы работ. Но в связи с отсутствием опыта технология строительства из газоблока применялась такая же, как и для кирпичного материала. Это стало основной ошибкой, потому что характеристики блочного камня и кирпича значительно отличаются. А если еще и блоки оказывались некачественными, то конструкция по своей прочности оставляла желать лучшего. Со временем о блоках сформировалось мнение негативного характера, которое, к счастью, на сегодняшний день устарело. Производители поставляют на рынок качественный материал. И если строить стены из газобетонных блоков с соблюдением технологии, то можно достичь неплохих результатов.

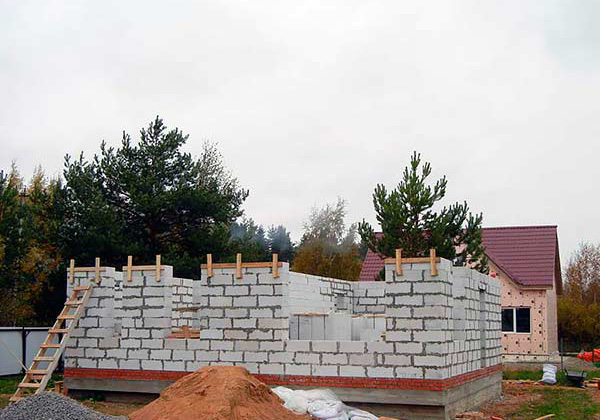

Стены из газобетонных блоков

Классификация стен

Эти элементы считаются основными в любом объекте. От качества стены из газобетона зависят параметры будущего здания – привлекательная внешность, комфорт, изоляция от посторонних шумов, устойчивость к воздействию огня, возможность использования мебели и оборудования навесного типа, экологичность. По своему предназначению стены разделяются на наружные, несущие и перегородочные.

Наружные

Они должны сохранять тепло внутри помещения. Для строительства советуют использовать блочный материал марки D600 класса В2.5 – 3.5. Как правило, лицевая поверхность отделывается облицовочным материалом.

Несущие

Данный тип конструкции представляет естественное продолжение фундаментной основы, представляя неотъемлемую часть всей конструкции объекта. Такой тип стены является опорой для несущих балок или железобетонных плит перекрытия, испытывая на себе определенные нагрузочные воздействия.

Демонтаж этих стен влечет за собой нарушение целостности объекта, потому что в конструкции начинается перераспределение нагрузки.

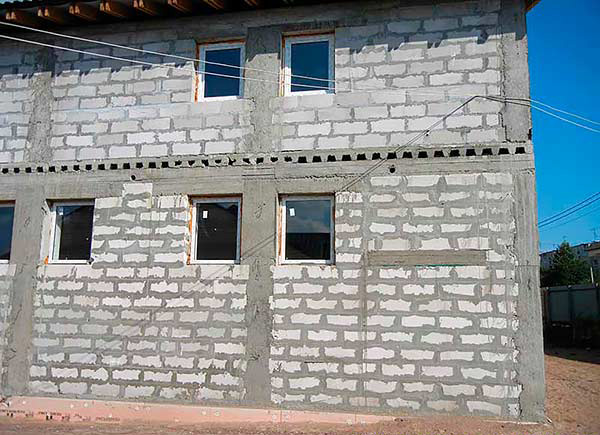

Нарушение целостности объекта

Перегородочные

С их помощью организуется внутреннее пространство любого помещения. В большинстве своем перегородки не являются несущими конструкциями и испытывают нагрузку только от собственной массы и предметов, размещенных на поверхности. Возводятся из блочного материала D500 – 600, толщина которого составляет 10 – 20 см.

Виды

Газобетонные стены бывают следующих видов:

  • однослойные;
  • многослойные.

Последние пользуются популярностью. Строительство такой конструкции позволяет экономить на строительстве благодаря утеплительным качествам материала. Но для частых домов такой вариант не рекомендован, потому что влечет за собой увеличение расходов на проектные и строительные работы.

Однослойные

Возведение таких стен представляет собой несложный процесс.

Возведение однослойных стен

Стеновые газобетонные панели не имеют утеплительного слоя, несущими возможностями не обладают.

Для их строительства используют следующие материалы:

  • пустотелый керамический блок;
  • газобетонный камень.

Такая стена имеет ряд положительных качеств:

  • хорошо сохраняет тепло внутри помещения;
  • заглушает посторонние звуки;
  • легко и быстро монтируется;
  • удобно эксплуатируется;
  • экономит денежные средства;
  • в эксплуатацию можно вводить по окончанию строительных работ.

Помимо положительных качеств имеются и отрицательные моменты:

  • появляется необходимость в изоляции;
  • велика вероятность образования «мостика холода».

Чтобы построить качественную стену, следует соблюдать температурный режим внутри помещения. Оптимальными условиями считаются от 5 до 25 градусов тепла.

Из газобетона можно установить стены и перегородки, устроить оконные и дверные проемы, используя U-образные камни.

Многослойные

При устройстве такой конструкции допускается применение следующих материалов:

  • древесины;
  • кирпича;
  • пенобетона;
  • керамзитобетона;
  • ДСП;
  • газоблочного камня;
  • блоков из песчано-известкового сырья.

Конструкция многослойных стен

Кроме этих материалов технологический процесс подразумевает использование утеплительного и облицовочного слоя. В таком варианте кладка выполняет несущие функции, воспринимая нагрузки от собственного веса и конструкций, расположенных выше.

Начиная строить несущие стены из газобетона, следует выполнить расчеты на толщину оптимального слоя изоляции, за счет которого увеличится ширина несущей стены из газобетона.

По конструкции многослойные стены бывают двух- и трехслойными.

Первый вариант подразумевает утепление мокрым либо сухим способом. Мокрые монтажные работы заключаются в фиксировании клеевым раствором изолирующих слоев на стеновой поверхности. Сухая кладка выполняется путем установки термоизолирующего материала на металлический каркас. В таких случаях используют полистирольные листы или минерализованную вату.

Укладка изолирующего слоя ведется на всю стену без перерыва.

Укладка изолирующего слоя

Достоинствами двухслойных стеновых конструкций являются:

  • теплоизоляционные качества;
  • обширный выбор материалов;
  • минимизирование «температурных» мостиков за счет соблюдения технологического процесса кладки.

Имеется ряд отрицательных моментов:

  • за счет утепления стоимость конструкции увеличивается;
  • для установки необходимо много времени;
  • работы связаны с серьезными трудозатратами;
  • непродолжительный эксплуатационный период теплоизоляционного материала.

В работе с конструкцией из трех слоев выделяют следующие положительные моменты:

  • тепловые качества материала;
  • большой выбор продукции;
  • максимальная тонкость несущей конструкции;
  • использование различных облицовок.

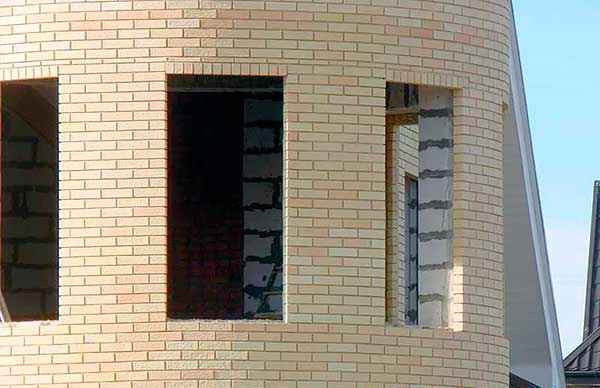

Использование различных облицовок

Однако обойдется такая стена слишком дорого, понадобится много времени на ее установку и участие опытных специалистов.

Усиление стен

Несущие стены из газобетонных блоков нуждаются в устройстве армирующего пояса. Металлические прутья следует закладывать при выведении первого ряда, после этого стальные связи устраиваются через каждые четыре ряда кладки.

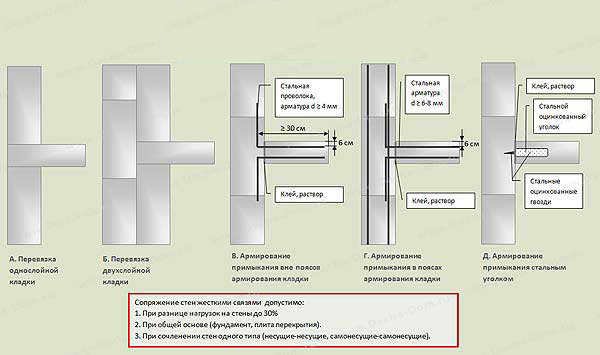

Выполняется и локальное усиление углов в точках примыканий. Обязательным условием считается и верхний обвязочный пояс, устраиваемый под перекрытием.

Как правило, для армирования используют арматурные прутья, диаметр которых равен 0.8 см. Усиление газобетонных стен шириной в двадцать сантиметров и более выполняется в два арматурных ряда.

Армирование, которое выполнено самостоятельно, без предварительных расчетов согласно существующих нормативных документов, несущие возможности объекта не увеличивает, а только понижает вероятность образования трещин.

Стальные прутья закладываются в выпиленные штробы. Очень важно, чтобы глубина канавок была достаточной для того, чтобы погрузить в нее стержень полностью. Сначала закладывается клеевой состав, потом укладывается металл.

Если есть возможность, то каждый четвертый ряд можно выкладывать U-образными блоками, чтобы процесс армирования проходил быстро и удобно. Но с точки зрения финансовых расходов такой вариант не очень целесообразен.

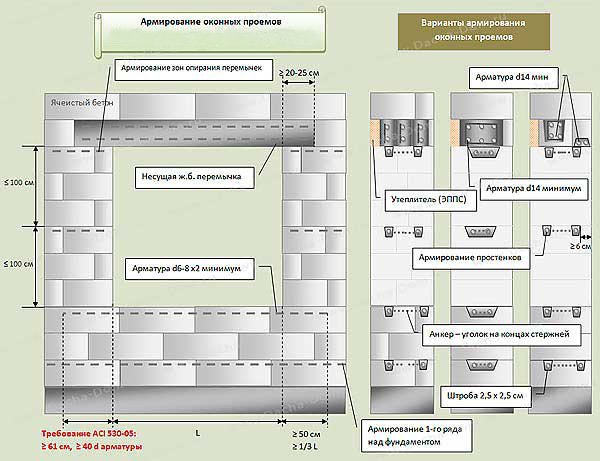

Проемы в стене из газобетона

Рассмотрим, как сделать проем в стене из газобетона. В ходе строительных работ такие элементы выполняются несколькими способами. Рассмотрим более распространенные варианты:

  1. Использование перемычек в виде армированных брусков. Их закладка выполняется на клеевой состав, края рекомендуется завести на опорные ряды минимум на двадцать пять сантиметров, если проемный участок располагается в стене несущего типа. Для ненесущих конструкций достаточно будет десятисантиметровых опор.
  2. Применение лотков в виде буквы «U». Укладка проводится с нахлестами на опорные стены не меньше, чем 25 см, на предварительно подготовленную опалубочную конструкцию. В углубления закладывается каркас из арматурного материала, выставляется на подпорки. После этого все свободное пространство заливается смесь тяжелого бетонного раствора. Здесь следует отметить, что если стенки блоков отличаются по толщине, то меньшая по ширине располагается на внутреннюю сторону помещения.
    Применение лотков в виде буквы «U»
  3. Металлические опорные вставки. Часто устраивают перемычки с помощью прокатного металла, примером которого является стальной уголок. Под него в блоках выпиливают бороздки, чтобы удобней было «надевать» стальной элемент. Этот вариант отлично подходит при устройстве межкомнатных проемов в стенах из газобетонных блоков в квартире.

Отзывы о стенах из газобетона

В области частного строительства у потребителей постоянно идут споры, какой материал лучше всего использовать. Наиболее оживленные разговоры возникают по поводу ячеистого бетона, особенно – газобетона для несущих стен. Естественно, что материал имеет своих поклонников и противников, которые способны аргументировать свое отношение к данному вопросу.

Владимир из Подмосковья

По своему опыту уверяю, что газобетонные плиты и блоки отлично подходят для строительства стен. У меня имеется дача из такого материала, которой семья пользуется в любое время года. Небольшое здание прогревается быстро, что весьма удобно. Да, имеются и недостатки – многочисленные трещины по швам и самим камням. Но я еще не определился с материалом для облицовки, так что дача уже год стоит, не защищенная от погодных условий. Кстати, во время отделочных работ устрою еще и вентканалы газобетонных стенах.

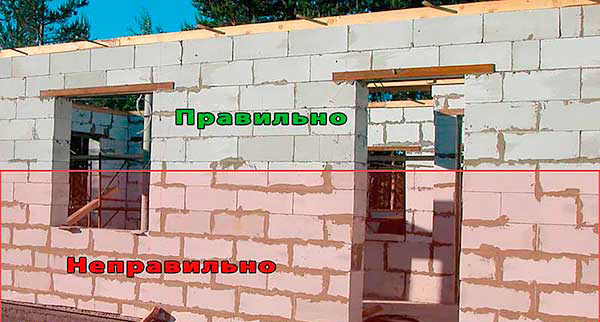

Многочисленные трещины по швам

Митя из Оренбурга

Много идет разговоров о трещинах. Дом из газобетонного материала дает усадку, что вполне естественно. Но количество трещин возможно минимизировать.

Для начала следует избежать конструкционной причины, проявляющейся в течение месяца. Следует просто начинать строить стены тогда, когда блочный материал пролежит на площадке дней тридцать.

Остальные две не так сильно влияют на характеристики дома. Нормальный показатель – четверть поверхности стен имеет трещины. Естественно, что придется обращать внимание на глубину трещин и места их расположений.

Как сделать стену, всем уже давно известно. Но ведь необходима и правильно выполненная отделка! Именно она помогает скрыть мелкие трещинки. Лучшее решение – штукатурные смеси и армирующая сеточка из стекловолоконного материала. От трещин она не спасет, но прикроет их надежно.

Михаил, Челябинск

Осень наступила быстро. Строительство пришлось приостанавливать. Даже стены полностью не вывел, про крышу уже и не говорю. А ведь размеры газобетонных блоков такие, что работали с хорошим темпом. Уточнил, как выполнить консервацию, сделал все по рекомендациям знающих людей. И грунтом покрыл, и полиэтиленом укатал.

Размеры газобетонных блоков

Всю зиму на участок не ездил, а весной был удивлен – дом, словно губка, напитался влагой, блоки стали темно-серого оттенка. Теперь жду, пока все высохнет. Специалисты уверяют, что для этого потребуется не менее полутора месяцев, и это в лучшем случае. Только потом можно продолжить кладку.

Несущие стены из газобетона: особенности кладки

Разновидности газоблока

Разновидности газоблока

На современном строительном рынке представлен широкий ассортимент материалов для капитального строительства. В этой статье будут рассмотрены несущие стены из газобетона — характеристики, влияние на человека и метод возведения домов с их применением.

Существуют разные производители, марки и геометрические формы таких изделий. По этой причине внешний вид приведенных на фото газобетонных блоков может отличаться от реальных предложений. Общие принципы изготовления и использования справедливы для всех разновидностей этого материала.

По ссылке на видео в этой статье можно получить дополнительную информацию.

Содержание статьи

Технические характеристики

Ячеистый бетон подразделяется на три основных типа и марки плотности.

Цифровой параметр указывает массу кг/1м3 вещества:

  1. Конструкционный — D1000-D
  2. Конструкционно-теплоизоляционный — D500-D
  3. Теплоизоляционный — D300-D

Уже по названиям видно, что марка газобетона для стен, на которые будет оказываться нагрузка D500 — D1200. Для сравнения представлены основные характеристики рассматриваемых блоков и кирпича.

Газобетон Кирпич
Вес 1м2 кладки, кг 150-200 Около 1000
Коэффициент экологичности (чем меньше, тем лучше) 2 10
Плотность, кг/м3 500-1200 1500-1900
Теплопроводность, Вт/м*К

(чем меньше, тем лучше)

0,2-0,38 0,6-1,15
Морозостойкость, цикл (чем больше, тем лучше. min 15) 35 80
Водопоглощение, % относительно массы (чем меньше, тем лучше) 20 10/12/17
Прочность сжатия, кг/см2 (чем больше, тем лучше. min для одноэтажных строений 10) До 50 110-120

В обычных условиях плотность изделий для конструкций несущих конструкций рассчитывается по таблице:

1-й этаж 2-й этаж 3-й этаж
Один этаж D500-D600 Х Х
Два этажа D700-D900 D500-D600 Х
Три этажа D1000-D1200 D700-D900 D500-D600

Соотношение прочности и теплопроводности газобетона

Соотношение прочности и теплопроводности газобетона

Минимальная толщина обсуждаемых стен из газобетона должна составлять 250 мм. В зависимости от особых условий местности, этажности и сложности архитектуры производится индивидуальный расчет.

Сложное строительство из газоблоков

Сложное строительство из газоблоков

Экология

Среди людей, незнакомых с технологией производства газобетона, существует мнение о том, что такой материал вреден для здоровья человека. Чтобы разобраться в этом вопросе следует изучить составляющие и способ изготовления этих блоков.

Компоненты:

  1. кварцевый песок, применяется для придания прочности, абсолютно безвреден — 60%;
  2. цемент, в составе блока находится в связанном виде — 20%;
  3. известь, запеченная при высокой температуре — 20%;
  4. алюминиевая пыль — около 1%.

По своей структуре блоки газобетонные на 50% состоят из пузырьков воздуха, значит показатели содержания веществ нужно разделить пополам. Получаем: цемент — 10%, известь 10%.

В обычной стене, где каждый кирпич покрыт раствором со всех сторон цемента ничуть не меньше, однако его никто не боится.

Но и это еще не все:

  • Во время технологического процесса все составляющие смешиваются между собой в мокром виде.
  • Алюминий реагирует с известью, выделяется водород, который создает себе выходы из смеси. Эти пустоты заполняются обычным воздухом, после чего состав помещается в автоклав.
  • Дальнейшая обработка проходит при температуре 190оС и давлении 14 атмосфер.
  • Кварцевый песок в таких условиях вступает в реакцию со вспененными цементом и известью образуя однородную массу.
  • После остывания получаем искусственное вещество, из которого извлечь цемент и известь можно только в том случае, если его поместить обратно в те же условия.

Таким образом, привычная цементно-песчаная смесь, из которой сыпется пыль в бытовых условиях, гораздо вреднее. Газобетон, если им не питаться, абсолютно безопасен.

Преимущества и недостатки материала

Особенности химического состава, технология производства и физические свойства дают изделиям ряд преимуществ перед иными материалами.

  • Высокая точность геометрии позволяет легко соблюдать нужные размеры и рядность кладки.
  • Большие, по сравнению с кирпичом, размеры блоков значительно снижают сроки строительства.
  • Способность удерживать тепло.
  • Материал легко режется и обрабатывается ручным инструментом.
Газобетон легко режется обычной ножовкой

Газобетон легко режется обычной ножовкой

  • Небольшой вес материала снижает нагрузку на фундамент, что позволяет значительно сэкономить бюджет.
Газобетон легко режется обычной ножовкой

Газобетон очень легкий

  • Газоблоки — пожаробезопасный материал.
Газобетон не горит

Газобетон не горит

Избрав газобетон для возведения несущих конструкций, следует учесть не только его достоинства, но и недостатки.

  • Такие блоки имеют пористую структуру, поэтому легко впитывают воду. Необходимо обеспечить хорошую защиту от влаги.
  • Вещество блоков находится в запеченном состоянии, склонно к растрескиванию в местах повышенных нагрузок. По этой причине минимальный размер по толщине стен из газоблока должен быть правильно рассчитан. В опасных местах требуется армирование кладки.

Одним из немаловажных является тот факт, что даже при обеспечении качественных мер по усилению и гидроизоляции цена 1м2 стены из газобетона остается самой привлекательной среди конкурентов.

Строительство газобетонных несущих стен

Как и любой другой материал, газобетонные блоки при возведении здания требуют соблюдения определенных технологий. В этом разделе приведена подробная инструкция по устройству  стен несущих своими руками.

Внимание!  Не имея опыта в строительстве для определения, какой должна быть толщина стены в конкретном случае, обязательно обратиться к специалистам.

Газобетон не горит

Схема устройства конструкций

Разгрузка и складирование

Производители отпускают свою продукцию на поддонах, при этом верхняя часть или весь штабель покрываются полиэтиленовой пленкой. Кроме того упаковка может быть перетянута лентой.

  • Лучше всего для приема материала использовать погрузчик.
  • Штабеля можно складировать в два яруса.
  • При разгрузке вручную используйте имеющиеся поддоны в качестве подставки под нижний ряд и прокладки между ярусами.
  • Верхний ряд следует накрыть пленкой или подручными материалами.

Таким образом соблюдается целостность блоков и защита от осадков и подтопления.

Складирование газобетона

Складирование газобетона

Укладка первого ряда

Правильно выложенная своими руками нижняя линия обеспечит ровные ряды дальнейшей кладки, прочность будущей постройки и удобство выполнения работ. Чаще всего фундамент или цоколь не имеют ровной верхней плоскости.

Кроме того обязательной является гидроизоляция основания. Если не обеспечить надежную защиту от воды, то изделия будут впитывать влагу, которая зимой замерзнет в лед и будет разрушать здание.

  1. С фундамента удаляются все посторонние элементы и сметается пыль.
  2. Укладывается рулонный гидроизоляционный материал. Он должен быть шире стены.
  3. Вдоль крайних линий внешней и внутренней сторон будущей стены наносятся толстые, широкие полосы выравнивающего раствора. Можно применить обычную смесь цемента и песка. При расчетной нагрузке до 70% допустимой, среднюю часть лучше оставить свободной от смеси. Этот метод обеспечит возможность без труда выставить блоки в нужное положение, предохранит от сырости и будет препятствовать утечке тепла из помещения.
Укладка первого ряда

Укладка первого ряда

  1. Вдоль внешней стороны фундамента на всю длину стены четко по горизонтали натягивается ориентировочный шнур, строительное название «причал». Высота размещения причала отсчитывается от верхнего уровня цементного раствора на высоту блока минус 5-10 мм, в зависимости от степени неровности фундамента.
Установка причала

Установка причала

  1. Устанавливая первый ряд, верхнюю наружную грань блоков ориентируют по шнуру. При этом, до причала оставляют зазор около 1 мм. Нельзя допускать соприкосновения газобетона и шнура, так как это может нарушить ровность. Верхнюю плоскость блоков ориентируют по горизонтали с помощью уровня.
Ориентирование первого ряда

Ориентирование первого ряда

  1. Положение каждого отдельного блока выставляют резиновым молотком.
  2. Перед нанесением слоя клея обязательно тщательно удалять пыль. Мелкие сухие частицы препятствуют процессу адгезии клея и газобетона.

Нужно знать! Смонтировав ряд , необходимо затереть места стыков до образования одной плоскости без «ступеньки». Наличие выступающей грани может повлечь за собой перелом элементов следующего ряда.

Затирка стыков

Затирка стыков

Правильно устроив основание дома можно переходить к возведению строения.

Строительство основной стены

В значительной мере облегчают рабочий процесс нехитрые приспособления, которые помогают сделать стену ровной и соблюсти вертикаль. Называются такие помощники — порядовка. Для ее изготовления подойдет материал, имеющий одну прямую сторону.

Это может быть деревянная рейка, любая полоса или фрагмент листового материала с заводским краем. Можно складировать газоблоки по углам будущего здания. Штабеля станут ориентирами, которые не нужно размечать по высоте.

  1. Устанавливаются порядовки так, чтобы их ровные стороны поднимались вертикально от противоположных внешних углов одной стены первого ряда. Закрепляются в нижние блоки или подручными средствами.
  2. На расстоянии от верхней плоскости предыдущего ряда равном высоте блока устанавливается причал.
Применение порядовки

Применение порядовки

  1. В дальнейшем, имея нижнюю плоскость и ограничительный шнур по верхней грани легко и быстро устанавливается очередной ряд.
  2. Стыки соседних рядов не должны составлять одну линию. Между швами соблюдается расстояние не менее 10 см. Для обеспечения этого условия достаточно угловой блок положить так, чтобы он накрыл стык между нижними элементами стены.
Применение порядовки

Схема кладки

  1. По длине клей наносится линиями, которые не соприкасаются между собой. Для этого чаще всего используют обычный зубчатый шпатель. Если объем строительства большой есть смысл приобрести специальную каретку.
Нанесение клея

Нанесение клея

  1. На торцах блоков проклеиваются только наружная и внутренняя стороны. Средняя часть не заполняется.
  2. В каждом ряду, почти всегда требуется установить часть блока. Учитывая невысокую плотность газобетона, вырезать нужный фрагмент не составит труда. Если в стене есть дверной или оконный проем, резаную сторону ориентируют к проему. В случаях, когда такое невозможно, нестандартный торец покрывают клеем так же, как и слой между рядов.
  3. Допускается проклеивать торцы только с той стороны, которая не будет оштукатурена. Такой способ ускоряет процесс строительства, но в случае нарушения слоя штукатурки, появляется свободный доступ влаги и холода внутрь.
  4. В случаях, когда монтируется часть конструкции, находящаяся в грунте, или требуется увеличить жесткость общей конструкции, торцевой стык полностью заполняется клеем.

Важно! В некоторых местах кладки или при необходимости усиления конструкции ввиду конкретных условий, осуществляют армирование стены. В качестве усилителя используется арматура диаметром 8 мм или специальные армирующие каркасы.

Арматуру помещают в штробы, а каркас прокладывают в слое клея.

Схема армирования газобетонных стен

Схема армирования газобетонных стен

Ознакомившись с технологией, и правильно используя газобетонные блоки для несущих стен, даже не имеющий специальных навыков человек может самостоятельно приниматься за строительство дома по рассчитанному проекту.

Несущие стены из газобетона: размеры перегородок и толщина

В последнее время газобетон резко набрал популярность в России. При строительстве стен и перегородок частных домов люди в большинстве случаев отдадут предпочтение этому материалу.

Оглавление:

  1. Характеристики и классификация
  2. Толщина стен
  3. Стоимость

Состав

Газобетон — это близкий родственник ячеистого бетона, с той лишь разницей, что в него добавляют алюминиевую пудру, а также используют в качестве заполнителей кварцевый песок и известь. Свое название получил из-за своей пористой структуры, которая образуется при застывании пузырьков в бетонной смеси, а они появляются благодаря реакции алюминиевой пудры с щелочным раствором.

Наличие пор позволяет достигать хорошего соотношения массы/прочности/теплоизоляции, однако снижая звукоизоляцию (35 – 37 дб). Небольшой вес и идеальная геометрическая форма способствует возведению дома в короткие сроки, снижая стоимость услуг строителей. В зависимости от класса его прочность на сжатие колеблется в диапазоне 1,5-3,5 кг/см2 со средним коэффициентом теплопроводности 0,12 Вт/м°С. Стены могут похвастаться также и отличной огнеупорностью: I и II степень пожаробезопасности.

Виды блоков

Главную роль при выборе играет назначение помещения. С повышением толщины и плотности увеличивается уровень звукоизоляции, снижается теплопроводность и пропорционально возрастает стоимость. Размеры газобетонных блоков для несущих стен должны быть не меньше 440 мм (толщина), обладать прочностью не ниже марки B2,5 и плотностью не ниже 500.

В зависимости от прочности газобетон делится на множество классов от B0,5 до B15 (больше — лучше). Низкий показатель (до B2) означает, что стена не может быть частью несущей конструкции, а высокий (например, 10) позволит выдерживать до 10 этажей при правильно подобранной толщине. Регламенту прочности соответствует положение СТ СЭВ 1406.

Также стоит обратить внимание на следующие показатели:

  1. D – плотность (от 300 до 1200 и выше). Несущие конструкции сооружают из конструкционного газобетона: D от 1000. Внутренние стены — из теплоизоляционного: D до 500. Визуально определить высокую плотность можно по размеру пор (чем они меньше — тем плотнее).
  2. М — альтернативная марка мерила прочности (без учета СТ СЭВ 1406). Для возведения несущих перегородок используется М100-200.
  3. F — стойкость к перепадам температур. Число возле F (например, F15) указывает на примерное количество циклов замораживания и оттаивания, которые способен перенести блок без потери качества и разрушения. Морозостойкость — является одной из слабых сторон элементов любых размеров.

Отдельный параметр — способ твердения: он бывает автоклавным и неавтоклавным. В автоклаве происходят реакции гидроксида кальция с оксидом кремния с образованием двухосновным гидросиликатов. На деле это означает в несколько раз более быстрое застывание бетона. Если убрать этап с химическими реакциями — получится неавтоклавный газобетон. Он более быстр и лёгок в производстве, однако его время застывания может достигать нескольких недель.

Как определиться с толщиной блока стены?

В частном доме все зависит от назначения помещения. Чем выше плотность газоблока, тем лучше теплопроводность и несущие характеристики и выше цена. Оптимальная конфигурация для частного дома выглядит следующим образом:

  1. Для гаража, летней кухни, дачи, которым сохранять тепло не критично, можно выбирать элементы, только опираясь на прочность: от D300 и выше и B до 2,0. На толщине экономить не стоит: она должна быть не меньше 200 мм даже для здания в теплом климате. Лучше сделать перегородки из легкого газобетона, а внешние стены — из плотного.
  2. Несущий каркас малоэтажного сооружения рекомендуется выполнить из конструкционно-теплоизоляционного газобетона: марки от D500 до D900 и B от 2 до 4. Второй параметр зависит от количества этажей. С повышением плотности (D) возрастает теплопроводность — лучше выбирать более низкий из возможных показатель D (например, 500). Рекомендуемая толщина равняется 300 мм.
  3. Межкомнатные стены лучше выполнять из газобетона с низкой плотностью (D до 300) и прочностью (B до 1). Толщина подойдет минимальная: до 150 мм.

При возведении легких одноэтажных зданий для экономии можно закупать блоки толщиной 100 мм, но учтите, что в таком случае температура внутри помещения практически не будет отличаться от той, что за окном.

Обратите внимание: официальный российский стандарт толщины несущей стены — 440 мм. Этот показатель высчитан из теплотехнического, изоляционного и конструкторского расчета и является универсальным для большинства случаев малоэтажного строительства. Для перегородок лучше выбрать толщину в несколько раз меньше (например, 100 м).

Особое внимание стоит уделить фундаменту здания. Рекомендуется отдать предпочтение ленточному монолитному типу, дабы защитить дом от усадки, а стены и перегородки — от деформации и появления трещин.

Стоимость газоблока в Москве

Цены, представленные в таблице, могут сильно варьироваться, зависимо от производителя и отдельных характеристик товара.

Рассмотрим расценки на популярный газоблок автоклавного твердения D400 (M10):

Поставщик, производитель Размер блока (ширина, длина, высота), мм Стоимость за 1 м3, руб
ВЕНДОР, YTONG 200, 250, 625 4 740
Брик Парк, YTONG 200, 250, 625 4 750
СтройПартнер, Bonolit 200, 300, 625 3 250
ВЕНДОР, YTONG 250, 375, 625 4 890
СтройПартнер, CUBI 200, 375, 625 2 700
Брик Парк, еЗСМ 200, 300, 625 3 600
СтройПартнер, PORITEP 150, 250, 625 3 080
Хебель-Блок, YTONG 250, 300, 625 4 750
Хебель-Блок, YTONG 200, 250, 625 4 600

Выгоднее делать заказы массово оптом и покупать блоки меньшего размера — так можно достичь экономии до 30% денежных средств. Этот материал также на 20% экономнее кирпича и шлакоблока. Рассмотренный выше блок автоклавного твердения D400 подходит для любых целей малоэтажного строительства — от возведения перегородок до несущего каркаса.




Толщина стен из газобетона: рекомендуемая, оптимальная, минимальная

Газобетонные блочные изделия отличаются от обычного бетона низким показателем тепловой проводимости. Данное качество достигается наличием в исходном сырье алюминиевого порошка. По затвердевающей массе распространяются водородные пузырьки, что позволяет газобетону передавать меньшее количество тепла, чем бетону. Но данное достоинство чревато понижением прочности, что является актуальным при сравнении блоков с бетонными аналогами. Исходя из этого, толщина стен из газобетона определяется с учетом нужного уровня тепловой изоляции и прочности конструкций. И здесь имеется еще одна немаловажная особенность – полное соответствие имеющемуся бюджету.

Стена из газобетона

Толщина несущих стен

Возведению любого объекта предшествуют расчеты на прочность. Самостоятельно выполнить такие действия не всегда возможно, по этой причине разрешается использовать параметры, определяющие прочность.

Толщина несущей стены определяется с учетом этих данных.

Еще один важный фактор – предназначение строящегося объекта. Если дом малоэтажный и подразумевается его использование в летний сезон, рекомендуется соблюсти ряд простых требований:

  • при возведении одноэтажного объекта в районе с теплым климатом, гаражного помещения и другой хозпостройки, применяют газобетон толщиной 250 мм;
  • для двух- или трехэтажных построек этот параметр увеличивается до 300 мм;
  • при возведении подвалов или цокольных этажей рекомендуемая толщина стен – от 30 до 40 см. Но помните, что газобетон боится обильной влаги, поэтому необходимо использовать другие материалы.

Толщина цокольного этажа

Если подразумевается строительство объекта, предназначенного под круглогодичное проживание, показателя прочности оказывается недостаточно. В данном случае принимается во внимание тепловая проводимость материала. При помощи расчетов определяется минимальная толщина стены из газобетона, либо такие параметры остаются, как для летних домиков, но дополнительно выполняется утепление наружных стен. В таком случае расчет ведется по имеющимся деньгам – определяется более выгодный вариант. Либо увеличивается толщина несущей стены из газобетона, либо применяется утеплитель.

Определяя стоимость утеплительного материала, не забываем про крепеж и стоимость услуг специалистов.

Толщина перегородочных стен

Этот параметр выбирается с учетом определенных факторов, при этом рассчитывается несущая возможность и учитывается высота перегородки.

Выбирая блоки для таких стен, следует обратить пристальное внимание на значение высоты:

  • если она не переваливает за трехметровую отметку, то оптимальная толщина стен – 10 см;
  • при увеличении высотного значения до пяти метров, рекомендуется применять блоки, толщина которых равна 20 см.

Если возникнет необходимость получить точные сведения без выполнения расчетов, можно воспользоваться стандартными значениями, в которых учтены сопряжения с верхними перекрытиями и значения длины возводимых стен. Особое внимание уделяется следующим советам:

  • при определении эксплуатационной нагрузки на внутреннюю стену появляется возможность выбора оптимальных материалов;
  • для перегородок несущего типа рекомендуется использовать блоки D 500 либо D 600, длина которых достигает 62.5 см, ширина – варьируется от 7.5 до 20 см;
  • устройство обычных перегородок подразумевает использование блоков с показателем плотности D 350 – 400, позволяющих улучшить стандартные параметры звукоизоляции;
  • показатель звукоизоляции в полной мере зависит от толщины блока и его плотности. Чем она выше, тем лучшими шумоизоляционными свойствами обладает материал.

Если длина перегородки равна восьми метрам и более, и высота ее от четырех метров, то с целью увеличения прочности всей конструкции каркасная основа усиливается железобетонным армирующим поясом. Кроме того, нужной прочности перегородки можно достичь клеевым составом, с помощью которого ведется кладка.

Достижение нужной прочности перегородки

Толщина стен для разных регионов

Оптимальный вариант проектирования объекта – полные расчеты прочности и тепловой проводимости, но такая задача не каждому человеку по силам. Да и деньги платить за оказываемые услуги нет желания. В подобных случаях следует ориентироваться на примерные показатели прочности и толщины газобетонных блоков для наружных стен.

По сравнению с остальными материалами, газобетон обладает значительно меньшей толщиной при одинаковой энергоэффективности.

Такие советы считаются рекомендациями усредненного характера, составлены главным образом на основе статистических данных применения газобетонного материала в строительной сфере и рекомендациях изготовителей.

Если строительство предстоит в регионе с теплыми климатическими условиями, то толщина стен должна быть от 20 см. Но значение носит рекомендательный характер, и многие застройщики останавливают свой выбор на 30 см.

Строительство из газобетона в теплых климатических условиях

А какая толщина должна быть у стен объектов, строящихся в иных районах России? Здесь уже все зависит от среднесуточного температурного режима. К примеру, для Сибири толщина стены из газобетона должна быть больше, чем в южных областях.

Требования ГОСТов

Строительные работы с применением ячеистого бетонного материала регламентированы специальными требованиями. Основные рекомендации по применению блоков заключаются в следующем:

  • нормативные документы требуют определить максимальную высоту стены расчетным путем;
  • высота зданий ограничена. Из блоков, прошедших автоклавную обработку, разрешается возводить пятиэтажные объекты, высота которых составляет два десятка метров. Самонесущие стены в девятиэтажных постройках не должны превышать тридцати метров. Пеноблочный материал используется при строительстве трехэтажного здания, максимальная высота которого не превышает десяти метров;
  • нормативом определены показатели прочности с учетом количества этажей. Блок В 3.5 применяется при возведении пятиэтажного объекта, а для трех- и двухэтажных сооружений используют В 2.5 и В 2 соответственно;
  • под самонесущие стены используют блочный материал В 2 – 2.5.

Прочность блочного материала

Отзывы строителей

Какой толщины делать стены?

Газобетон считается эффективным материалом по сохранности тепла, и объясняется его ячеистым строением.

Чтобы точно определить, какую толщину газоблока выбрать, необходимо соблюдать полезные рекомендации:

  • в строительных работах применяется специальный кладочный раствор, который наносится на блочную поверхность тонким слоем. Особенно это относится к людям, постоянно работавшим с цементными растворами. Толстые швы начнут пропускать холод, что негативно отразится на теплоизоляционных характеристиках блока;
  • если строительство ведется в районах с холодными климатическими условиями, то выполняется утепление газобетонной стены с двух сторон;
  • расчет прочности должен учесть дополнительную массу, созданную теплоизоляционными материалами.

Кроме официальных расчетов, строители определяют дополнительные факторы, помогающие установить толщину:

  1. Продолжительность использования дома. Если вариант дачный, то толщина стен может составлять двадцать сантиметров. Они смогут выдержать вес кровельного перекрытия, защитят от весенней и осенней прохлады. В случае, если проживание планируется весь год, показатель толщины увеличивается в два раза.
  2. Несущие стены должны быть на десять – пятнадцать сантиметров больше, чем толщина внутренних стен из газобетона.
  3. При наращивании высоты объекта применяют более прочные газоблоки. Если объект одноэтажный, то стена может быть от 25 см, а в случае с многоэтажным строительством это значение достигает 300 – 400 мм.
  4. Длительность холодного времени года и среднесуточный температурный режим напрямую оказывают влияние на мощность стен. Для сибирских районов это значение всегда выше.
  5. Если планируется использование утеплительных материалов, то толщину блоков можно уменьшить.

Влияние температурного режима на толщину стен из газоблоков

Плюсы и минусы блочного материала

Размер стен по толщине считается основным недостатком рассматриваемого материала. К примеру, минимальный показатель в Подмосковье составляет 53.5 см. При этом важное значение уделяется мостикам холода, которые дополнительно понижают общий уровень защищенности на десять процентов.

На стенах в обязательном порядке устраивается армирование и перемычки над проемами для окон и дверей, что также негативно влияет на тепловую изоляцию. В конечном итоге толщина строящейся стены должна составлять не менее 65 см.

Блоки из газобетонного материала применяются сегодня достаточно часто. Следует не забывать, что материал гигроскопичен, и это его главный отрицательный признак.

Но имеются и положительные моменты. Геометрические параметры материала отличаются точностью и внушительными размерами. Это позволяет вести строительство с хорошей скоростью и незначительными отклонениями. Расходы на отделку внешних стен сокращаются, а если применить блоки с пазо-гребневыми соединениями, то исключается образование мостиков холода и щелей.

Материал противостоит воздействию огня, легко обрабатывается, обладает малым весом.

Свойства стройматериала

Заключение

Изучив нормативную документацию, можно узнать, что для центральных регионов России допускается возведение однослойных стен из газобетона. А вот для Сибири и других районов Севера стены выкладываются в несколько рядов. Покупая этот материал, внимательно изучите положительные и отрицательные моменты. Возможно, выбор изменится в сторону другого строительного сырья.

Стандартные ошибки при строительстве домов из газобетонных блоков





В этом разделе мы рассмотрим ошибки при строительстве малоэтажных домов из мелких блоков автоклавного газобетона, как наиболее распространенного стенового материала из ячеистых бетонов на украинском рынке.
Все ошибки при строительстве домов из газобетонных блоков можно разделить на следующие группы:

  1. Ошибки, приводящие к нарушению целостности конструкций здания.
  2. Ошибки, ухудшающие эксплуатационные характеристики здания.
  3. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.





  1. Ошибки, приводящие к нарушению целостности конструкций



Эта наиболее опасная группа ошибок при строительстве домов из газобетонных блоков, так как в результате неверного проектирования здания, пренебрежения технологиями строительства целостность несущих конструкций дома может быть нарушена. Диапазон негативных последствий этой группы ошибок может простираться от образования относительно стабильных трещин в стенах здания из газобетона до обрушения конструкций.





А. Ошибки при проектировании и строительстве фундаментов домов из газобетона



Прочность блоков из автоклавного газобетона на излом стремиться к нулю. Неармированная кладка из газобетонных блоков обладает несколько лучшими свойствами, но в целом деформация основания 2 мм на метр, крен фундамента 5 мм на метр способны вызвать образование трещин в газобетонной кладке.



Движения фундаментов и изменения их формы возможны под воздействием движений грунта (при замерзании, оттаивании, изменении влагонасыщения), при осадке под нагрузкой, на просадочных грунтах. Также возможны деформации фундаментов из-за неправильно выбранной конструкции под приложенной нагрузкой. Поэтому к фундаментам для зданий из газобетонных блоков предъявляются повышенные требования к стабильности положения и сохранения геометрической формы. Конструкция фундамента должна обеспечивать совместность деформаций расположенных на нем стен здания при линейных и угловых перемещениях.



Оптимальным фундаментом для дома из газобетонных блоков является монолитный железобетонный фундамент, конструкции наиболее соответствующей грунтовым условиям (свайно-ростверковый фундамент, заглубленный или малозаглубленный ленточный фундамент, заглубленная или поверхностная плита). Грунтовое основание под таким фундаментом должно быть правильно подготовлено для снижения возможных движений: фундамент должен опираться на утрамбованные или неразрыхленные слои слежавшегося грунта, грунт должен быть дренирован до постройки фундамента, в непосредственной близости с фундаментом не должны расти крупные лиственные деревья, вокруг фундамента должен быть утеплен на достаточную для снижения морозного пучения величину.



Непонимание механики движения грунтов и основных свойств газобетонных блоков приводит к тому, что для домов из газобетона применяют сборные фундаменты из фундаментных блоков (с устройством армированного пояса или без него). Такие фундаменты допустимы лишь на непучинистых и условно допустимы на слабопучинистых грунтах. На грунтах подверженных пучению, сборные фундаменты для домов из газобетонных блоков не рекомендуются.



Иногда встречаются попытки построить здания из газобетона на свайных фундаментах с обвязкой (высоким ростверком) из стальных конструкций (швеллер, уголок, двутавр) вместо монолитного железобетонного ростверка. Ростверк из металла не в состоянии обеспечить стабильность положения стен из мелких блоков газобетона и обладает значительными температурными колебаниями геометрических размеров.



При устройстве ростверков, некоторые самостоятельные строители, руководствуясь популярной строительной литературой раннего постсоветского периода, экономят на армировании верхнего ряда железобетонного ростверка свайно-ростверкового фундамента, не выполняют требуемую анкеровку арматурных стержней в углах ростверков и уменьшают допустимую высоту сечения ростверка (она должна быть не менее 40 см). В результате, такой «экономичный» ростверк не способен противостоять всем возникающим нагрузкам, что приводит к деформациям и раскрытию трещин в самом ростверке, и к образованию трещин в стенах.

Недопустимо сочетание различных видов фундаментов под единой постройкой из газобетонных блоков из-за возможной неравномерности возникающих нагрузок при движениях грунтов. Любое сочетание разнородных фундаментов, выполнение пристроек возможно только при устройстве деформационных швов в газобетонных стенах по месту сочленения разнородных конструкций.





Б. Ошибки при кладке газобетонных блоков



Нарушение правильной перевязки блоков в порядовой кладке, неправильное выполнение проемов, неправильное сопряжение наружных и внутренних стен, отсутствие или недостаточное армирование стен, отсутствие армированных железобетонных поясов могут привести к образованию трещин в стенах газобетонных домов.



Цепная перевязка блоков при кладке обеспечивает восприятие изгибающих и срезающих усилий, действующих на кладку. При кладке блоков высотой 25 см и более в один ряд минимальная перевязка должна быть 40% от высоты блока, но не менее 10 см.



Основные правила цепной перевязки газобетонных блоков при кладке стен



Распространенной ошибкой является отсутствие перевязки или гибких связей при сопряжении стен из газобетонных блоков. Соединение стен из газобетонных блоков может быть жестким или с помощью гибких связей.



Жесткое сопряжение возможно, если разница нагрузок на стены не превышает 30% (то есть сопрягаются стены одного вида – несущие с несущими, самонесущие с самонесущими или ненесущие с ненесущими). Если сопрягаются стены разного назначения (несущие с ненесущими или самонесущими), с разницей нагрузок, превышающие 30%, то сопряжение выполняется исключительно гибкими связями, допускающими деформации.  Распространенными ошибками является отсутствие связей между сопрягаемыми стенами, либо использование жестких связей, таких как забитый в стену обрезок арматуры, в разнонагруженных стенах.



Првильные варианты соединения наружных и внутренних стен из газобетона



В местах возможной концентрации температурных и усадочных деформаций газобетонных блоков, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки из блоков в стенах должны устраиваться температурно-усадочные швы. Практически такие швы должны устраиваться каждые 35 метров кладки, что, пожалуй, может встретиться только при строительстве ограждений (заборов) из газобетона. Осадочные швы должны предусматриваться в местах изменения высоты здания более чем на 6 м, а также между секциями здания с углом поворота более 30°, либо при сочленении частей здания на отдельных фундаментах.



При строительстве из газобетонных блоков часто забывают выполнять конструкционное армирования стен и особенно армирование проемов в стенах из газобетонных блоков. Такое армирование не повышает несущую способность газобетонной кладки, а лишь снижают риск возникновения температурно-усадочных трещин, и снижает раскрытие трещин при подвижках и деформациях основания постройки, превышающих допустимые пределы. Конструкционное армирование кладки из газобетона применяется для предупреждения усадочных трещин при строительстве из «свежего», только что выпущенного газобетона, который заведомо будет подвержен усадке, которая длится до двух лет и составляет до 0,3 мм/м при уменьшении влажности газобетона от 35% до 5% по массе.



Схема конструкционного армирования стен из газобетона.



Для горизонтального армирования кладки из газобетонных блоков используется стальная арматура переменного профиля диаметром минимум 6 мм (по требованию некоторых производителей газобентона – 8 мм), заглубляемая в штробы и закрепляемая клеем для газобетона или пластичным цементным раствором. Нельзя использовать для конструкционного армирования гладкую проволоку («катанку»), так как она не обладает свойствами стержневой арматуры.



Проволока не может выполнять функции арматуры: она не предупредит возникновение

 усадочных трещин в углах под и над проемами в газобетонных стенах.



Для всех построек из газобетонных блоков без несущего железобетонного каркаса необходимо выполнять конструкционное горизонтальное армирование для предупреждения образования трещин вокруг оконных, дверных и иных проемов в стенах из газобетонных блоков. При этом армируются ряды не только ряды кладки над проемом (при отсутствии надпроемной перемычки в проемах до 120 см), но и ряды кладки рядом с проемом и под  проемом (см. схемы армирования).



Армирование проемов в газобетонных стенах





             При определенных условиях  ряде условий строительства домов из газобетонных блоков необходимо выполнять и вертикальное армирование  стен:
1. Вертикально армируются стены, подверженные или потенциально подверженные боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах).
2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3. Вертикальное армирование позволяет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.



Схема вертикального армирования стен из газобетона



Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Вертикальное армирование выполняется арматурой d14. Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона.





  1. Ошибки, ухудшающие эксплуатационные характеристики здания.



В основном, к этой группе относятся ошибки наружной отделки, наружного утепления стен из газобетона, приводящие к увеличению теплопроводности стен, ухудшению микроклимата в доме и  росту затрат на отопление.

Самой распространенной ошибкой в строительстве, проистекающей из игнорирования особенностей открытой ячеистой структуры газобетона и ее свойств проницаемости для газов и водяного пара, является создание с внешней стороны стены из газобетона паронепроницаемых слоев или слоев с паропроницаемостью ниже, чему у газобетонной кладки. Такие конструкции противоречат требованиям к паропроницаемости многослойных  стен, изложенным в ДБН В.2.6-31:2016 «Теплова ізоляція будівель» которые предусматривают, что каждый слой такой стены, расположенный кнаружи от предыдущего, должен иметь более высокую паропроницаемость. При несоблюдении этого правила внутренние слои стен, обладающие гигроскопичной  проницаемой структурой могут постепенно отсыревать, так как не весь водяной пар будет выводиться наружу, что приведет к повышению теплопроводности стен (утеплителя). Это правило применимо к отапливаемым зданиям для постоянного проживания. В неотапливаемых зданиях такая проблема не возникает, а в зданиях, отапливаемых время от времени (дачные дома, отапливаемые только во время приездов в отпуск или на выходные) актуальность проблемы зависит от индивидуальных условий. Смотрите пример разрушения стены из газобетона от промерзания во влажном состоянии.



Из газобетона были построены многие «сталинские» дома, первые «хрущевки». Наружные панели многоквартирных «брежневок», «кораблей» (серия ЛГ-600, усовершенствованная серия 600.11),  домов 137-й «ГБ» серии также представляют собой газобетонные панели.   Хорошая идея утепления внешних стен газобетонным панелями споткнуласть о традиционное для СССР низкое качество производства: наружные стены газобетонных многоэтажек трескаются и требуют регулярной реставрации. Кроме того никто не догадался защитить газобетонные панели изнутри от проникновения влагонасыщенных паров, а снаружи окрашивать их паропроницаемой краской. Из-за этого газобетнные панели отсыревают и увеличивают свою теплопроводность. Традиционно "корабли" считаются одними из самых холодных и потому дешевых домов. В настоящее время в США активно развивиается технология наружной обшивки каркасных домов тонкими армированными газобетонными панелями.



Чем же строители любят «запечатывать» снаружи проницаемые для газов и паров газобетонные блоки? На этом поприще есть два абсолютных лидера: кирпичная кладка и экструдированный пенополистрол (ЭППС). Обычно строители совершают эти ошибки под самыми благовидными предлогами: «защитить» нежный газобетон от атмосферных воздействий «крепким» кирпичом и как следует «утеплить» газобетон с помощью ЭППС и заодно защитить его от наружной влаги и промерзания.

Хотя основное условие долговечности для дома из газобетонных блоков точно такое же как и для деревнного дома: пористый материал стен должен иметь возможность высыхать, отдавая влагу в атмосферу.



Подобное наружное "утепление" с помощью ЭППС за дестяок лет эксплуатации приведет

к обратному эффекту: дом станет "холоднее", чем был бы без утепления.

А на рубеже 5-7 дестяков лет такие стены начнут расслаиваться внаружной трети блоков.





Встречаются и комбинированное использование ЭППС с обкладкой его кирпичом. Близки по эффекту блокирования паропереноса и облицовка фасадов из газобетона термопанелями из пенополиуретана и клинкерной плитки «под кирпич». Кирпичная кладка, как и ЭППС обладают практически нулевой паропроницаемостью. К конструктивным решениям, значительно ухудшающим паропроницаемость многослойных стен с использованием газобетона, относятся наружное утепление со слабо паропроницаемым пенополистролом, и устройство кирпичных фасадов с невентилируемым воздушным зазором между  газобетоном и кладкой.



Если домовладелец хочет непременно видеть свой газобетонный дом с кирпичными фасадами, то ему нужно не идти на поводу у строителей, которым кончено же проще обложить газобетонные стены кирпичом без всяких вентиляционных зазоров.  Для устройства кирпичного фасада газобетонного дома придется выполнить требования пункта 8.14 СП 23-101-2004: для стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) воздушная прослойка должна быть толщиной не менее 60 мм и не более 150 мм. Кирпичная кладка должна быть соединена с газобетонной стеной связями из нержавеющей стали или стеклопластика. Кирпичная облицовка должна иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см2 на 20 м2 площади стен, включая площадь окон. Нижние вентиляционные отверстия нужно делать с уклоном ниже поверхности дна воздушного зазора, чтобы отводить скапливающуюся в воздушном зазоре влагу (конденсат).



Облицовка газобетона кирпичом без вентилируемого зазора придает дому «богатый» вид, но через 7-10 лет заставит домовладельца платить за отопление такого дома значительно больше, чем в первые годы эксплуатации здания. А детям или внукам такого домовладельца вполне возможно придется реставрировать дом и фасад из-за разрушения наружных слоев кладки газобетонных блоков  [Кнатько М.В., Горшков А.С., Рымкевич П.П. Лабораторные и натурные исследования долговечности (эксплуатационного срока службы) стеновой конструкции из автоклавного газобетона облицованного силикатным кирпичом.// Инженерно-строительный журнал.-2009,- №8,- С.20].





При строительстве из газобетонных блоков встречаются ошибки, приводящая к избыточным расходам на отопление: образование мостиков холода. Чаще всего, это отсутствие или недостаточное утепление надпроемных железобетонных перемычек, железобетонных поясов, неоправданное применение железобетонных каркасов при строительстве малоэтажных домов из конструкционно-теплоизоляционных газобетонных блоков из-за недоверия к прочности материала.



Надпроемные перемычки в доме из газобетонных блоков: прежде всего, следует знать, что проемы шириной до 120 см над которыми высота кладки составляет не мене 2/3 ширины проема не нуждаются в перемычках, а лишь в горизонтальном армировании ряда над проемом. Проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков, которые не нуждаются в дополнительном утеплении. Также не нуждаются в утеплении специальные газобетонные армированные балки, которыми можно перекрыть проемы до 174 см.



Однако в реальном строительстве чаще всего проемы перекрывают монолитными железобетонными балками, отливаемыми по месту. Такие балки требуют наружного утепления, которое иногда забывают утеплить.



Кроме утепления надоконных перемычек в доме из газобетонных блоков, также требуется утеплить

и торцы плит межэтажных перекрытий или обвязочный железобетонный пояс.



Самые распространеннее на рынке марки газобетонных блоков имеют класс прочности на сжатие B2,5 и могут иметь плотность от D350 до D600. Из таких газобетонных блоков можно возводить несущие стены суммарной высотой до 20 м. Однако некоторые  строители не доверяют прочности «легкого и пористого» материала и сооружают массивные хорошо проводящие холод железобетонные каркасы даже для двухэтажных конструкций.





Избыточно усложненная конструкция пострйоки из газобетона: при возведении двухэтажных зданий вне сейсмоопасных зон и не требуется усиление конструкции железобетонным каркасом. Для укладки плит перекрытий достаточно устройство железобетонного разгрузочного пояса между этажами.



Еще одна странная привычка строителей увеличивает теплопроводность кладки из газобетона: во многих случаях, строители не наносят клей на торцевые поверхности газобетонных блоков.





В газобетонной кладке не должно быть сквозных щелей: должен наноситься на все грани газобетонного блока.



Между тем, во всех случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. При использовании блоков с профилированной поверхностью торцевых граней в кладке, к которой предъявляются требования к прочности на сдвиг в плоскости стены вертикальные швы должны заполняться по всей высоте и не менее чем на 40 % по ширине блока, а в иных случаях шов должен быть заполнен снаружи и изнутри полосами клея или раствора.



Кстати, недопустимо размазывать избыток клея или раствора по шву и поверхности блока: в этом случае неоднородное основание в дальнейшем чревато проявлением микротрещин в наружном штукатурном покрытии. Избыток клея необходимо оставлять для подсыхания, и обрезать шпателем.



Избыток клея или раствора аккуратно подрезается

и удаляется со швов после подсыхания, а не размазывается

по стенам, чтобы уменьшить паропроницаемость газобетона.



Кладка газобетонных блоков на цементный раствор формально не является строительной ошибкой. Однако следует знать, что кладка газобетонных блоков на цементном растворе на 25-30% лучше проводит тепло (толстые швы являются «мостиками холода»), и, следовательно, для достижения нормативного сопротивления теплопередачи такой стены, толщину кладки придется делать существенно больше, что сведет на нет «экономию» на клее для газобетона.





  1. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.



К этой группе относятся всевозможные самодеятельные «усовершенствования» технологии строительства домов из газобетонных блоков. Одной из самых распространенных, равно как и безобидных ошибок является желание «усилить» газобетонную кладку исполнением первых рядов из «более прочного» керамического кирпича. На самом же деле предельные деформации на излом и сдвиг у керамического кирпича и газобетонных блоков близкие, и таким образом невозможно уберечь стену от образования трещин при неправильно выполненном фундаменте или при отсутствии горизонтального конструктивного армирования.





Конструктивно избыточный пояс кладки из керамического кирпича. Изначально рекомендация по испрльзованию кирпичной кладки содержалась в каталоге советского времени ЛЕНЗНИИЭП «Малоэтажные дома из ячеистых бетонов» (Л.-1989 С. 176) и была аргументирована «защитой газобетона от отраженных от земли брызг от осадков». На заднем плане критическая ошибка: дом из газобетонных блоков, утепленный ЭППС.



Мы надеемся, что наш краткий обзор убережет вас от совершения основных критических ошибок и поможет сэкономить силы и средства как при строительстве дома из мелких блоков ячеистого бетона, так и при его эксплуатации.

Внутренние стены и перегородки из газобетонных блоков

Внутренние стены из газобетонных блоков могут быть несущими и самонесущими. Несущие воспринимают нагрузки от перекрытий и вышележащих этажей ( в т.ч. крыши, чердака, мансарды) и, как правило, делаются однослойными толщиной от 20 до 40 см, т.е. в один блок.

Самонесущие стены и перегородки опираются поэтажно на перекрытия и не воспринимают нагрузки от вышележащих конструкций.

Конструкции несущих стен должны обеспечивать их надежность по все предельным состояниям (прочность, устойчивость, деформации, трещиностойкость) при изготовлении, монтаже и эксплуатации с учетом неравномерных осадок, температурно-усадочных и аварийных (взрыв газа) воздействий. Долговечность несущих стен должна быть не менее 100 лет.

Горизонтальные грани блоков следует делать плоскими, без пазов и гребней. Выемки для захватов после кладки блоков следует заделать цементно-песчаным раствором марки не мее М100 (В7,5).

Расчет на прочность и устойчивость приведен в п.4.5.2 настоящих Методических указаний.

Схемы внутренних несущих и самонесущих стен из мелких газобетонных блоков и плит изображены на рисунках В1, В2.

При раскладке блоков несущих стен, чтобы избежать применения доборных нестандартных блоков, допускается утолщать горизонтальные швы.

Для кладки на клею, утолщенные швы из раствора делаются на контакте с перекрытиями ниже- и вышележащего этажей. Если шов получается толще 30 мм (до 45 мм), то в него необходимо утопить сварную сетку по всей длине стены из холоднотянутой проволоки диаметром 4-5 мм с ячейкой 70 мм.

В блокированных домах (типа таунхаузов) между блок-секциями на одну семью не сущие поперечные стены делаются двухслойными (в целях лучшей звукоизоляции) с прослойкой в виде пакета минваты (рисунок В3).

Устройство дверных проемов во внутренних стенах приведено на рисунке В4.

Опирание газобетонных плит перекрытия на внутреннюю цокольную часть здания во избежание их увлажнения выполняется по гидроизоляции (рисунок В5).

Узел опирания плит перекрытия на внутреннюю стену при чердачной кровле приведен на рисунке В6.

Перемычки над верными проемами предусматриваются самонесущими или слабонесущими, рассчитанными на вес нескольких рядок кладки до перекрытия. Узлы опирания перемычек (как газобетонных, так и железобетонных) во внутренних стенах приведены на рисунке В1.

Глубина опирания перемычек на стены не должна быть менее 200 мм.

При небольших нагрузках под опорными зонами перемычек следует предусматривать слой кладочного раствора марки не менее М50 толщиной 1015 мм. Усиление опорных зон внутренних несущих стен арматурными сетками допускается выполнять только при соответствующем расчетном обосновании.

В зоне опирания плит на внутреннюю стену для обеспечения работы перекрытия на аварийное воздействие в каждом шве укладываются стержни d10 АIII длиной L=2000 мм и заливаются раствором (рисунок В7). При несовпадении швов в перекрытии шовная надопорная арматура выводится наверх плиты, загибается и вбивается в просверленные отверстия, затем замоноличивается стяжкой пола (рисунок В8). При железобетонных плитах надопорная арматура приваривается к монтажным петлям.

Внутренние стены в каркасно-монолитных домах, выполненных из газобетонных мелких блоков, являются поэтажно самонесущими, опирающимися на междуэтажные перекрытия (рисунок В1).

Толщина внутренних стен должна обеспечивать нормативные показатели звукоизоляции от воздушного шума. Расчет параметров звукоизоляции приведен в п.4.7 настоящих Методических указаний.

Для улучшения звукоизоляции стен кладку блоков рекомендуется выполнять на тяжелом растворе.

Внутренние стены (перегородки) устанавливаются на перекрытия по выравнивающему слою раствора. По окончании кладки под вышележащим перекрытием оставляется зазор 20-25 мм (рисунок В1), который заполняется минеральной ватой или строительной пеной и закрывается нащельником-фиксатором с декоративными качествами.

Внутренние стены и перегородки могут иметь высоту до 3,5 м, длину между колоннами или стенами не более 8 м из условий устойчивости. При большей длине они требуют промежуточной опоры, т.к. перестают работать как пластины (в двух направлениях).

Соединение внутренней стены (перегородки) с наружной или с колонной производится с помощью соединительных элементов, устанавливаемых в трех-четырех местах на этаж по мере кладки стены (рисунки Б2,В9).



Рисунок В1 – Внутренние самонесущие стены из газобетонных блоков на клею с проемом



Рисунок В2 – Внутренние несущие стены из газобетонных блоков



Рисунок В3 – Межблокосекционная (межтаунхаузная) внутренняя несущая стена из мелких газобетонных блоков



Рисунок В4 – Устройство дверного проема во внутренней несущей стене из газобетонных блоков



Рисунок В5 – Опирание газобетонных плит перекрытия на внутреннюю стену из мелких блоков в зоне нулевого цикла



Рисунок В6 – Узел опирания плит чердачного перекрытия на внутреннюю стену из блоков при чердачной кровле

Рисунок В7 - Армирование швов между газобетонными плитами в зоне опирания на внутреннюю стену (швы совпадают)



Рисунок В8 – Армирование швов меду газобетонными плитами в зоне опирания на внутреннюю стену (швы не совпадают)



Рисунок В9 – Соединение стены-перегородки с наружной стеной или железобетонной колонной

   Вернуться к оглавлению.                                                               Читать дальше.

Минимальная толщина стены из кирпича или блоков

Стены частных домов, коттеджей и других малоэтажных зданий делают, как правило, двух- трехслойными с утепляющим слоем. Слой утеплителя располагается на несущей части стены из кирпича или малоформатных блоков. Застройщики часто задаются вопросами:
«Можно ли экономить на толщине стены?»
«А не сделать ли несущую часть стены дома потоньше, чем у соседа или, чем предусмотрено проектом?

На строительных площадках и в проектах увидеть несущую стену из кирпича толщиной 250 мм., а из блоков — даже 200 мм. стало обычным делом.

Минимальная толщина стены из кирпича или блоковСтена оказалась слишком тонкой для этого дома.

Нормы проектирования (СНиП II-22-81 «Каменные и армокаменные конструкции») независимо от результатов расчета ограничивают минимальную толщину несущих каменных стен для кладки в пределах от 1/20 до 1/25 высоты этажа.

Таким образом, при высоте этажа 2,5 … 3 м. толщина стены в любом случае должна быть больше 120 — 150 мм.

На несущую стену действует вертикальная сжимающая нагрузка от веса самой стены и вышележащих конструкций (стен, перекрытий, крыши, снега, эксплуатационной нагрузки). Расчетное сопротивление сжатию кладки из кирпича и блоков зависит от марки кирпича или класса блоков по прочности на сжатие и марки строительного раствора.

Для малоэтажных зданий, как показывают расчеты, прочность на сжатие стены толщиной 200-250 мм из кирпича обеспечивается с большим запасом. Для стены из блоков, при соответствующем выборе класса блоков, проблем обычно также не бывает.

Кроме вертикальных нагрузок, на стену (участок стены) действуют горизонтальные нагрузки, вызванные, например, напором ветра или передачей распора от стропильной системы крыши.

Кроме этого, на стену действуют вращающие моменты, которые стремятся повернуть участок стены. Эти моменты связанны с тем, что нагрузка на стену, например, от плит перекрытий или от слоя утеплителя и облицовки фасада, приложена не по центру стены, а смещена к боковым граням. Сами стены имеют отклонения от вертикали и прямолинейности кладки, что также приводит к возникновению дополнительных напряжений в материале стены.

Горизонтальные нагрузки и вращающие моменты создают изгибающую нагрузку в материале на каждом участке несущей стены.

Как сделать стены прочными и устойчивыми

Прочность, устойчивость стен толщиной 200-250 мм и менее, к изгибающим нагрузкам не имеет большого запаса. Поэтому, устойчивость стен указанной толщины для конкретного здания обязательно должна быть подтверждена расчетом.

Для строительства дома со стенами такой толщины необходимо выбирать готовый проект с соответствующими толщиной и материалом стен. Корректировку проекта с иными параметрами под выбранные толщину и материал стен обязательно поручаем специалистам.

Практика проектирования и строительства жилых малоэтажных домов показала, что несущие стены из кирпича или блоков толщиной более 350 — 400 мм. имеют хороший запас прочности и устойчивости, как к сжимающим, так и к изгибающим нагрузкам, в подавляющем большинстве конструктивных исполнений здания.

Стены дома, наружные и внутренние, опирающиеся на фундамент, образуют совместно с фундаментом и перекрытием единую пространственную структуру (остов), которая совместно сопротивляется нагрузкам и воздействиям.

Создание прочного и экономичного остова здания — инженерная задача, требующая высокой квалификации, педантичности и культуры от участников строительства.

Дом с тонкими стенами более чувствителен к отклонениям от проекта, от норм и правил строительства.

Застройщику необходимо понимать, что прочность, устойчивость стен снижается, если:

  • уменьшается толщина стены;
  • увеличивается высота стены;
  • увеличивается площадь проемов в стене;
  • уменьшается ширина простенка между проемами;
  • увеличивается длина свободного участка стены, не имеющего подпора, сопряжения с поперечной стеной;
  • в стене устраиваются каналы или ниши;

Прочность, устойчивость стен меняется в ту или иную сторону если:

  • изменить материал стен;
  • изменить тип перекрытия;
  • изменить тип, размеры фундамента;

Дефекты, снижающие прочность, устойчивость стен

Нарушения и отступления от требований проекта, норм и правил строительства, которые допускают строители (при отсутствии должного контроля со стороны застройщика), снижающие прочность, устойчивость стен:

  • используются стеновые материал (кирпич, блоки, раствор) с пониженной прочностью по сравнению с требованиями проекта.
  • не выполняется анкеровка металлическими связями перекрытия (плит, балок) со стенами согласно проекта;
  • отклонения кладки от вертикали, смещение оси стены превышают установленные технологические нормы;
  • отклонения прямолинейности поверхности кладки превышают установленные технологические нормы;
  • недостаточно полно заполняются раствором швы кладки. Толщина швов превышает установленные нормы.
  • чрезмерно много в кладке используются половинки кирпича, блоки со сколами;
  • недостаточная перевязка кладки внутренних стен с наружными;
  • пропуски сетчатого армирования кладки;

Застройщику необходимо во всех перечисленных выше случаях изменения размеров или материалов стен и перекрытий обязательно обращаться к профессионалам-проектировщикам  для внесения изменений в проектную документацию. Изменения в проекте должны быть заверены их подписью.

Предложения вашего прораба типа «давай сделаем проще» обязательно должны быть согласованы с профессиональным проектировщиком. Контролируйте качество строительных работ, которые делают подрядчики. При выполнении работ собственными силами не допускайте указанных выше дефектов строительства.

Нормами правил производства и приемки работ (СНиП 3.03.01-87) допускается: отклонения стен по смещению осей (10 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

Чем тоньше стены, тем более они нагружены, тем меньше у них запас прочности. Нагрузка на стену помноженная на «ошибки» проектировщиков и строителей может оказаться чрезмерной (на фото).

Процессы разрушения стены проявляются не всегда сразу, бывает — спустя годы после завершения строительства.

Принципы конструирования дома с минимальной толщиной стен хорошо видны на следующих фото. В конструкциях дома с тонкими стенами широко применяют элементы из монолитного железобетона.

Простая архитектурная форма дома позволяет использовать для строительства общедоступные материалы  и способствует оптимизации затрат на строительство.

Дом имеет 114 м2 полезной площади и рассчитан на семью из 4 -5 человек. На мансарде расположены три спальни и ванная комната.

На первом этаже вдоль южного фасада с большими окнами находятся просторная гостиная совмещенная со столовой и кухней. В другой части имеются кабинет, санузел и техническое помещение.

Минимальная толщина стен из кирпича или блоков

Для кладки наружных стен дома использованы силикатные блоки. Толщина стен 180 мм. Тонкие стены увеличивают полезную площадь дома.

Дом спроектирован так, что в нем нет внутренних несущих стен. Внутри дома имеется несущая балка, которая опирается на две колонны внутри и две колонны, встроенные в кладку наружных стен. Сама балка и колонны выполнены из монолитного железобетона.  Такое решение позволяет выполнить свободную планировку помещений на этаже.

Для увеличения устойчивости стен к нагрузкам, в уровне перекрытия первого этажа имеется монолитный железобетонный пояс. Участок стены с широкими, высокими окнами и узкими простенками на южном фасаде также выполнен из монолитного железобетона.

Крыша дома опирается на монолитный железобетонный пояс поверх стен мансарды. В аттиковых стенах мансарды, на которые опирается мауэрлат крыши, устроены железобетонные колонны. Необходимость устройства в наружных стенах колонн вызвана тем, что эти стены не имеют поперечных связей внутри мансарды. Отсутствие поперечных стен позволяет выполнить свободную планировку помещений мансарды.

Минимальная толщина стены из кирпича или блоков

Опалубка для устройства монолитной колонны в наружной стене дома. Колонна служит опорой для несущей балки внутри дома.

Минимальная толщина стены дома из кирпича и блоков

Устройство опалубки для монолитных колонн по краям широких оконных проемов.

На заднем плане видна опалубка для колонн внутри дома. Две колонны внутри расположены на одной оси с колоннами, встроенными в наружные стены.

Часторебристые сборно-монолитные перекрытия для частного домаПерекрытия в доме сборно-монолитные часторебристые  находятся в одном уровне с монолитным железобетонным поясом стен.

Монолитное перекрытие, выполненное заодно с монолитным поясом стен, создают совместно со стенами единую и прочную пространственную конструкцию — остов дома.

Читайте: «Как правильно сделать сборно-монолитные часторебристые перекрытия из легких каменных блоков»

Минимальная толщина стен дома

Аттиковые стены мансарды высотой 1,3 м., на которые опирается мауэрлат крыши, усилены монолитными колоннами, встроенными в кладку.

Минимальная толщина стен домаОпалубка для устройства монолитных колонн и пояса стен мансарды.Минимальная толщина стены домаЮжный фасад дома с проемами для высоких больших окон. Внутри видна монолитная балка, которая опирается на две колонны внутри и две колонны, встроенные в кладку наружных стен.

Минимальная толщина стен дома

Стропила каждого ската крыши вверху опираются на ферму, концы которой, в свою очередь, лежат на противоположных щипцовых стенах мансарды. Такое решение позволило отказаться от промежуточных стоек коньковой балки. В результате, пространство внутри мансарды свободно для планировки. Угол наклона скатов крыши 42о.

Фундамент дома — монолитная железобетонная плита толщиной 250 мм. Плита фундамента лежит на слое утеплителя. Опалубка несъемная из утеплителя. По периметру фундамента, под отмостку, уложены плиты утеплителя. Такое решение исключает промерзание грунта под фундаментом.

Советы застройщику

Толщину стен 200-250 мм из кирпича или блоков безусловно целесообразно выбрать для одноэтажного дома или для верхнего этажа многоэтажного.

Дом в два или три этажа с толщиной стен 200-250 мм. стройте при наличии в вашем распоряжении готового проекта, привязанного к грунтовым условиям места строительства, квалифицированных строителей, и независимого технического надзора за строительством.

В иных условиях для нижних этажей двух- трехэтажных домов надежнее стены толщиной не менее 350 мм.

Для обеспечения прочности и устойчивости частного дома с минимальной толщиной стен, стало стандартом устройство монолитного железобетонного пояса.  Пояс размещают по верху наружных и внутренних несущих стен на каждом этаже дома. Балки и плиты перекрытий, мауэрлат крыши обязательно соединяют (анкеруют) металлическими связями с железобетонным поясом на стенах дома.

О том, как сделать несущие стены толщиной всего 190 мм., читайте здесь.

Следующая статья:

Теплоблок, теплостен, теплодом — теплоэффективный стеновой блок

Предыдущая статья:

Дом, стена монолитная из крупнопористого керамзитобетона

Еще статьи на эту тему

Related Post
