Содержание

Виды электропроводок и способы их монтажа

Существует 3 вида монтажа электропроводок независимо от условий прокладки кабелей: открытый, закрытый и комбинированный. Наиболее простым способом при монтаже является открытая проводка. Она удобна тем, что позволяет легко изменять, добавлять кабели в общие узлы, любой ее участок легко доступен для ремонта и подключения новых токоприемников. При этом не понадобится долбить стены в случае повреждения кабеля и устранения причины как с закрытой проводкой. Обычно открытая проводка кабелей используется в офисных помещениях, где часто приходится прокладывать новые кабели и провода. Недостатком этого способа является малая эстетичность, и в связи с этим открытая проводка в жилых помещениях проводится очень редко. Тем не менее, в индивидуальном жилом секторе, на даче и в подсобных помещениях она применяется довольно часто, тем более существуют современные способы решения эстетичности. В магазинах продаются плинтусы с кабель-каналами, либо можно приобрести специальные кабель-каналы из ПВХ под любое сечение кабеля.

Прокладка электропроводов в защитных каналах осуществляется двумя способами:

  1. Прокладка со специальной арматурой. При данном способе монтажа открытой электропроводки применяют специальную арматуру, предназначенную для монтажа электроустановочных устройств (выключателей и розеток), или прокладку со специальной арматурой (система изоляционных коробов). Углы, изгибы, разделение проводов в форме буквы «Т» выполняют с использованием арматуры, позволяющей исправлять погрешности и неровности стен. Таким способом проще произвести прокладку электропроводов и обеспечить надежную защиту от механических повреждений.
  2. Прокладка без специальной арматуры. В этом случае изменение направления провода (углы) выполняют путем обрезки коробов под углом 45 °. Необходимо помнить, что врезы делают аккуратно, с большой осторожностью, не оставляя между соединениями никакого зазора. Это должно обеспечить электрическим проводам надежную защиту. Прокладка без специальной арматуры возможна лишь при незначительном обновлении электропроводки.

Данный способ обновления электропроводки подходит для быстрой реализации, не вызывает значительных повреждений, надежен. Но электропроводка остается видимой.

Открытая проводка плоских проводов типа АПР, АППВ, АПРВ по сгораемым основаниям выполняется по слою листового асбеста толщиной не менее 3мм, выступающей с каждой стороны провода не менее чем на 5мм.

Асбестовые прокладки крепят до начала монтажа проводов гвоздями через 200 - 250 мм в шахматном порядке. При прокладке нескольких групп проводов полоска может быть общей, с учетом расстояния между проводами каждой группы не менее 5 мм. Для крепления проводов применяют полоски из жести шириной 10 мм и толщиной 0,3 - 0,5 мм, прикрепляемые по слою асбеста. Между металлической полоской и проводом укладывают из электроизоляционного картона прокладку, выступающую за края полоски на 1,5-2 мм. При креплении провода металлическая полоска с прокладкой должна плотно обхватывать поверхность предварительно натянутого провода.

Изгиб плоских проводов в углах выполняют, предварительно вырезая разделительную пленку между проводами на длине 40-60 мм и отводя их внутрь угла (см. рисунок).

Сегодня в продаже продаются пластмассовые изделия, предназначенные для крепления плоского провода различного сечения. Ими можно заменить жестяные полоски. Удобство применения пластиковых хомутиков заключается в том, что крепить их можно клеем марки БМК-5К и гвоздями.

Кроме того, концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом примерно в  65-75 мм, что обеспечивает возможность повторного соединения жил и удобной замены розетки или выключателя. В коробку провода вводятся так, чтобы вырезанный в них участок разделительного основания не выходил из коробки. Жилы проводов соединяются в коробках, оголенные концы жил обязательно изолируются липкой лентой. Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50мм от коробки.

Закрытая проводка — считается самой безопасной и часто применяется в жилых помещениях. Её главный недостаток это сложность доступа к проводам. Устанавливают кабели в выдолбленных бороздках прямо в стенах, а после прокладки проводов эти места наглухо цементируют. Плоские провода в стенах, пазах или бородках фиксируют методом “примораживания ” алебастром. Также их можно крепить специальными пластиковыми хомутиками. Категорически запрещается крепление проводов с помощью гвоздей! Скрытые проводки наиболее распространены и безопасны в эксплуатации, так как расположены в толще несгораемого материала (отсутствуют механические воздействия, доступ воздуха к ней затруднен). При прокладке под штукатуркой на деревянной стене под провода подкладывают слой асбеста 3мм. Пересечения плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями изоленты. Cкрытые провода выводят на поверхность стен перекрытия (для присоединения к светильникам) через изоляционные трубки или пластмассовые трубки. Допускается при скрытой проводке выполнять ответвления плоских проводов во вводных коробках выключателей, розеток или светильников.

Если электропроводка выполняется под слоем гипсокартона, то пробивать канавки в гипсокартонной плите нет необходимости. Поскольку ГКЛ крепится на стене на специальном профиле, то между самим листом и основанием остается пустота. В данном случае достаточно будет просверлить в гипсокартоне несколько отверстий (диаметром от 30 до 40 мм) по пути следования электропроводки. Сквозь отверстия проталкиваются проволочные петли, с помощью которых и протягиваются с обратной стороны провода. При ремонте проводки нередко используют неисправный провод в роли кондуктора.

Комбинированная проводка проводов предпологает применение тех же правил и крепления комплектации устройств для построение электропроводки. Этот способ монтажа используется в редких случаях и является более сложным с точки зрения реализации.

При обновлении электропроводки профессионалы, как правило, применяют данный способ. Его суть в следующем: сочетание прокладки электропроводов в изоляционных коробах и в стенах скрытым способом. Части открытой электропроводки, которые выглядят неэстетично, например, для питания осветительного прибора, выполняют скрытым способом. В этом случае изоляционные короба располагают над плинтусами, вокруг рам дверей, а сверху – по линиям стыка потолка и стен. Все остальные ответвления проводов скрывают.

После проведения электромонтажных работ окончательный вид комнаты вполне презентабелен. По завершению покраски изоляционные короба почти незаметны на фоне стены. Данный способ проведения электропроводки отвечает нормам, действующим  в отношении монтажа проводов в стенах и перегородках, потому что штробление применяется частично.

Полезно знать о типовых проектах и кабелях на основе витой пары.

Варианты прокладки и способы монтажа электропроводки

Как выполняется монтаж электропроводки в современных домах и квартирах. Какие способы прокладки электропроводки существуют.



В ходе нового строительства или в течение реконструкционных работ

выбор варианта и способа укладки электропроводки становится немаловажным элементом подготовки к производству электромонтажных работ. В частности, в жилых домах способ прокладки электропроводов может повлиять на внешний вид помещения и применяемые дизайнерские решения.

Различают электропроводки нескольких типов:

  • Открытые
  • Скрытые
  • Наружные

Причем наружные, в свою очередь, могут быть как скрытыми, так и открытыми.

При выборе между данными вариантами обязательно учитывается, в какой среде (помещениях) они будут эксплуатироваться: нормальных, влажных, сухих, жарких, сырых, пыльных, с пожаро- и взрывоопасных или химически активных средах.

Конструкция осветительных сетей, а также способ монтажа также определяются по степени возгораемости стройматериалов здания, на которые будут смонтированы провода. Помимо всего прочего, для надежности эксплуатации электропроводок большое значение имеет сечение и марки кабелей электрических сетей, прокладываемых в зданиях.

Электропроводка открытого типа

Одним из самых распространенных видов монтажа осветительных сетей является обычная электропроводка открытого типа, которая может прокладываться по опорам, потолкам, площади стен и прочим конструктивным частям зданий. Причем прокладка такой электропроводки производиться несколькими способами: в металлических или полиэтиленовых трубах, по площади стен и строительных конструкций, на перекрытиях по тросам, струнам, роликам, в коробках и на специальных лотках.

Струнная электропроводка используются обычно для оснащения распределительных, магистральных линий в силовых сетях и освещении с наружной и внутренней стороны помещений. Кабели в струнных электропроводках подвешиваются на стальной струне, вплотную присоединяемой к выступам различных строительных элементов.

Электропроводка с защитными кабелями по площади стен, потолков, на специальных лентах и полосах. Для крепления к стенам и поверхности потолка используются скобки, устанавливаемые на распорных дюбелях и шурупах, а для соединения – ответвительные коробки.

Электрическая проводка в полипропиленовых и полиэтиленовых трубах могут прокладываться и скрыто, и открыто, в т.ч. в специальных каналах различных строительных элементов, в полах зданий. Неметаллические трубы применяются, если максимально допустимая температура не превышает 60 градусов Цельсию по, поэтому их обычно не используют в горячих цехах, где обычно прокладываются стальные трубы.

Электропроводка в коробах и лотках применяется тогда, когда большое количество кабелей, потоки которых монтировать другими методами проблематично, приходится прокладывать по одним трассам. К достоинствам данного способа прокладки электропроводов можно отнести то, что он без особых трудовых затрат позволяет менять схемы прохода кабелей, что особенно важно в условиях регулярной смены оборудования и технологий.

Скрытая электропроводка

Скрытый вид электропроводки прокладывается обычно внутри фундаментов, потолков и пр. Прокладка, как правило, может осуществляться в пластиковых, либо стальных трубах, а также гибких рукавах, коробах или пустотах различных строительных элементов и конструкций. Наиболее трудоемким и затратным, но при этом отличающимся декоративностью вариантом скрытой проводки является ее прокладка именно внутри стеновых и перегородочных перекрытий в предусмотренных пустотах.

Более простым способом считается прокладка проводов по стенам и потолкам в изготавливаемых посредством перфоратора канавках и бороздках – штробах. Кабели в этом случае пропускаются в гибкую трубку ПВХ, предохраняющую провода от повреждений во время монтажа и эксплуатации.

Многие прокладывают скрытую проводку прямо по поверхности потолков и стен, закрепляя ее гвоздями и алебастром. В ходе финишной отделки провода покрываются слоем шпатлевки или выравнивающей стены штукатурки. Данный вариант также считается безопасным по причине высокой огнеустойчивости материалов финишной отделки, но неудобен в случае необходимости ремонта или демонтажа электропроводки.

Одним из распространенных вариантов применения скрытой электропроводки является ее использование для питания «домашних кинотеатров» — сложных с электрической точки зрения систем, состоящих из видео- и аудиокомпонентов, соединяемых между собой разными видами кабелей. При покупке домашнего кинотеатра перед его новым владельцем сразу же встает вопрос о грамотной прокладке скрытой проводки для питания аудио- и видеокомпонентов напряжением 220 вольт и акустических кабелей. Для этого обычно требуется применение комплексного похода, учитывающего особенности комнатной планировки и дизайна помещения и объем имеющиеся в распоряжении денежные средства.

Для того чтобы проложить скрытую проводку под кинотеатр, необходимо проштробить участок стены от ресивера к динамикам и скрыть в нем проводки, сделав специальные винтовые терминалы к каждой из колонок. Общий терминал винтового типа обычно размещается за ресивером, а сабвуферу достаточно будет провода от ресивера, проложенного способом открытой проводки.

Рассмотренные способы и варианты электромонтажа сетей дают представление об имеющемся разнообразии электропроводок, используемых для квалифицированного проведения и осмечивания электромонтажных работ. Что характерно, каждый из описанных способов выполнения электромонтажа имеет свою сферу и особенности применения в контексте условий внешней и внутренней среды помещения, применяемых современных строительных материалов и технологий.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Прокладка электропроводки - в доме, квартире, на даче

Как выполнить прокладку электропроводки своими руками в доме, квартире или на даче? Правила прокладки электропроводки, предлагаемые различными источниками, зачастую содержат много лишней информации.

Цель данной статьи – собрать всё воедино, упорядочить, полноценно ответив на этот вопрос.

Требования к прокладке электропроводки в квартирах, частных домах (коттеджах), дачах, а также хозпостройках предусматривают следующие моменты:

ВЫБОР ПРОВОДОВ ДЛЯ ЭЛЕКТРОПРОВОДКИ

Сечение токоведущих жил электропроводки определяется расчётным путём. При этом учитывается характер и величина электрической нагрузки. (См. провода для электропроводки)

Прокладка внутренней электропроводки выполняется проводниками с медными жилами. По условию механической прочности сечение медных проводов (кабелей) рекомендуется выбирать не меньше 2,5 мм2. Причём сечения нулевых проводников (защитного и рабочего) должны соответствовать сечению фазного провода.

Для обеспечения большей безопасности при прокладке проводки рекомендуется использовать провода (кабели) с двойной изоляцией.

ТРЕХПРОВОДНАЯ СИСТЕМА ЭЛЕКТРОПРОВОДКИ

Питание однофазных приемников квартир, жилых домов и хозпостроек должно осуществляться по трёхпроводным линиям. Такие линии имеют один фазный проводник и 2 нулевых – рабочий и защитный.

Каждая линия электропроводки, проложенная от вводного щитка, должна иметь свой нулевой защитный проводник.

Для лёгкого распознавания провода электропроводки должны иметь следующую цветовую маркировку по всей длине:

  • нулевой рабочий – голубая маркировка;
  • нулевой защитный – комбинация зелёного и жёлтого цветов;
  • фазный проводник – черный, коричневый, красный, фиолетовый, серый, розовый, белый, оранжевый, бирюзовый цвет.

Нулевые проводники (рабочий и защитный) должны подключаться к разным контактным зажимам вводного устройства (щитка). Нулевые цепи электропроводки – защитные и рабочие – не должны содержать разъединяющих устройств и предохранителей.

Не допускается последовательно соединять нулевые защитные проводники с заземляющими контактами нескольких штепсельных розеток (непосредственная прокладка провода от одной розетки к другой). От соединительного короба к каждой розетке должны прокладываться отдельные проводники.

СПОСОБЫ ПРОКЛАДКИ ЭЛЕКТРОПРОВОДКИ

Открытая прокладка выполняется непосредственно на поверхности стен и потолка. Такая электропроводка экономична, легка при монтаже, обслуживании. Идеально подходит для дачи, подсобных помещений, где внешний вид интерьера не столь важен.

При выполнении электропроводки в комнатах жилых, подсобных помещений открытая прокладка изолированных незащищённых проводов допускается на высоте не меньше 2-х метров. При этом она должна выполняться на роликах или изоляторах, устанавливаемых непосредственно на поверхности строительных конструкций.

Высота прокладки защищённых проводов (трубы, лотки, пр.), а также кабелей не нормируется.

Электропроводка, монтируемая в кабель-каналах, заслуживает отдельного внимания. На поверхность стен или потолков крепятся полые короба – кабель-каналы. Затем укладываются электрические провода.

Такая проводка безопасна, доступна, достаточно эстетична. Кабель-каналы имеют разные варианты цветового исполнения: от традиционного белого до отделки «под дерево».

Кабель-каналы для электропроводки производятся различных размеров. При выборе должно учитываться условие: провода и кабели (их суммарная площадь сечения, включая изоляцию) не должны заполнять короб с открываемой крышкой (его поперечное сечение) более чем на 40%.

Прокладка скрытой электропроводки выполняется:

  • в металлорукавах;
  • трубах;
  • негорючих коробах;
  • пустотах, углублениях строительных конструкций;
  • под штукатуркой.
Идеально подходит для квартиры, поскольку не портит внешний вид помещения, безопасна в эксплуатации, так как располагается в толще несгораемых материалов. Однако труднодоступна в эксплуатации, при переносе или подключении новых токоприёмников.

В душевых, ванных комнатах, санузлах, саунах правила прокладки обязывают применять скрытую электропроводку. Здесь использование проводов с металлической оболочкой, металлорукавов, стальных труб не допускается. Также нельзя устанавливать розетки, выключатели непосредственно в этих помещениях.

Прокладка электропроводки за подвесными потолками должен выполняться с использованием негорючих материалов: стальные, пластмассовые трубы, металлорукава, короба.

Прокладка скрытой проводки, выполняемый в стенах, перекрытиях из негорючих материалов, может производиться на любой высоте.

Кроме того, про способы прокладки электропроводки можно посмотреть здесь.

СОЕДИНЕНИЕ ПРОВОДОВ ПРИ ИХ ПРОКЛАДКЕ

Для соединений электропроводки должны использоваться распределительные коробки, установленные на участках, доступных для осмотра, ремонта электропроводки.

Кстати, здесь более подробно рассматриваются способы соединения проводов

Прокладка проводки при выполнении соединений должен предусматривать запас длины, гарантирующий возможность повторного соединения, отсутствие механических напряжений.

Соединения следует надёжно изолировать, они должны иметь изоляцию, равноценную целым участкам этих проводов или кабелей.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Варианты прокладки проводов и кабелей по различным основаниям — RozetkaOnline.COM

Правила прокладки электрических проводов и кабелей сильно различаются, в зависимости от типа и материала основания, по которому они проходят. Так, например, в деревянном или каркасном доме, электропроводка выполняется не так, как в доме из пеноблока или кирпича.

Давайте разберемся, какие именно и когда используются методы прокладки кабелей, какие из способов монтажа наиболее удобны и предпочтительны, а какие категорически запрещены.

Сразу хочу заметить, что существующие правила и нормы не всегда успевают меняться и реагировать на быстрое развитие современных электротехнических материалов и технологий строительства. Зачастую, в выборе способа прокладки, нам приходится опираться на устаревшие стандарты, которые, нередко, одобряют и учитывают лишь очень ограниченное количество возможных вариантов монтажа.

С точки зрения правил безопасности в электрике, все конструкции и основания делятся на два основных типа: состоящие из горючих (сгораемых — СГ) и негорючих (несгораемых — НГ) материалов. В зависимости от этого чаще всего и выбирается способ монтажа.

К негорючим относятся такие материалы как: Металлы, природный камень, кирпич, бетон, газобетон, керамика, стекло, асбоцемент, гипсокартон, пенобетон, керамзитобетонные блоки, цсп и др.

К горючим материалам относятся: древесина, сип-панели, поликарбонат, пенополистирол, сайдинг, сэндвич панели, битумные и дегтевые материалы, пластики и некоторые другие.

Поэтому, выбирая способ монтажа кабелей, отталкиваться необходимо именно от этого, от материала основания.

ВАЖНО! Все нижеприведенные правила, разработаны для разрешенных к прокладке в жилых помещениях кабелей – в частности ВВГнг-LS, не поддерживающих горение с низким уровнем газо- и дымовыделения.



Варианты прокладки кабелей по несгораемым основаниям



В первую очередь, давайте обсудим прокладку электрических кабелей по несгораемым основаниям. Здесь всё достаточно просто и нет практически никаких ограничений, прокладка разрешена:



Открытые электропроводки:



1. На изоляторах, а также на роликах.

2. Непосредственно по поверхности стен, потолков и на струнах, полосах и других несущих конструкциях.

3. На лотках и в коробах с открываемыми крышками

4. В металлических гибких рукавах

5. В стальных трубах (обыкновенных и тонкостенных) и глухих стальных коробах

6. В неметаллических трубах и неметаллических глухих коробах из трудносгораемых материалов





Скрытые электропроводки:



1. В неметаллических трубах из сгораемых материалов (несамозатухающий полиэтилен и т. п.)

2. В замкнутых каналах строительных конструкций

3. Под штукатуркой

4. В металлических гибких рукавах

5. В стальных трубах (обыкновенных и тонкостенных) и глухих стальных коробах

6. В неметаллических трубах и неметаллических глухих коробах из трудносгораемых материалов

Как видите, по любым несгораемым конструкциям и внутри них, разрешается выполнять монтаж проводки всеми доступными способами. Вы можете просто прокладывать электрические кабели марки ВВГнгLS непосредственно по стене или потолку, крепя их на нейлоновые дюбель-хомуты. Это наиболее быстрый и простой способ прокладки.

В современных многоквартирных домах, подавляющее число оснований и конструкций именно несгораемые. Это бетонные или монолитные перекрытия потолков и полов, а также стены из кирпича, пеноблока или пазогребневых гипсовых плит.

При этом, использование защитной ПВХ гофры НЕ ТРЕБУЕТСЯ, подробнее прочитать об этом вы можете здесь.




Способы прокладки кабелей по сгораемым основаниям

Гораздо больше существует ограничений в правилах прокладки электропроводки по всем видам сгораемых оснований. И это неудивительно, ведь одна из основных наших задач при монтаже — сделать проводку по настоящему надежной и безопасной, это требует соблюдения строгих правил и норм пожарной безопасности.

Прокладка по горючим стенам и потолкам разрешается:



Открытые электропроводки:

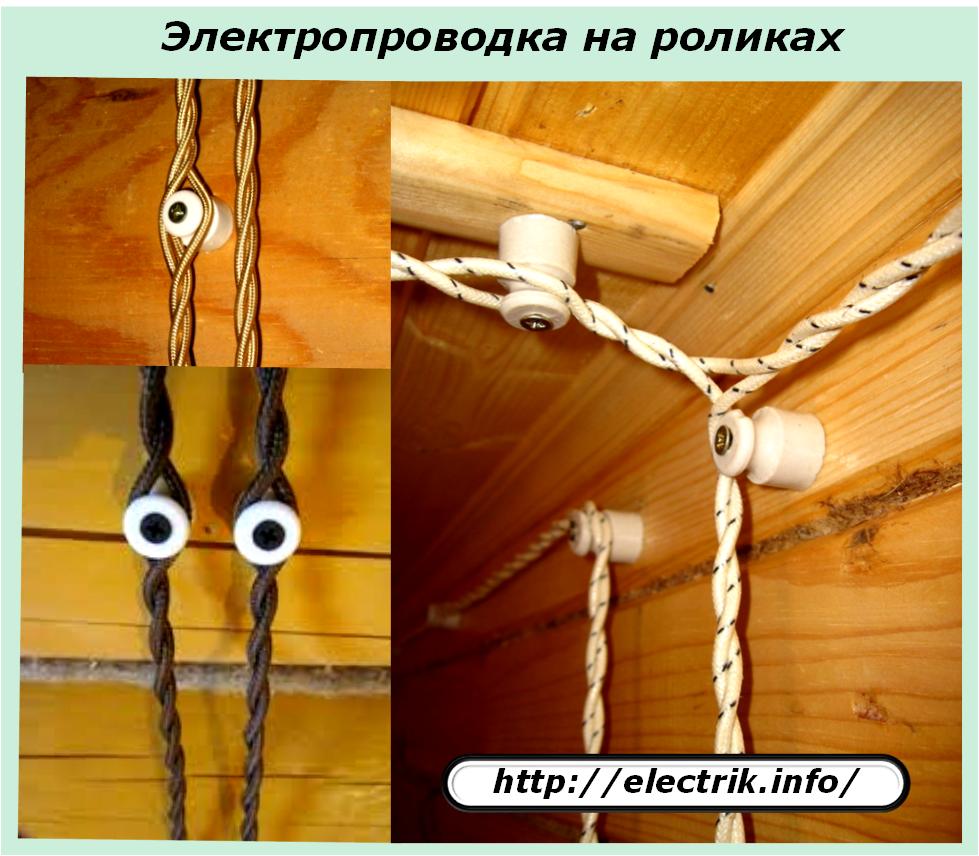

1. На роликах или изоляторах

2. С подкладкой несгораемых материалов, которая должна выступать с каждой стороны провода или кабеля не менее чем на 10 мм



3. Одиночные кабели нг-LS непосредственно по поверхности стен, потолков и на струнах, полосах и других несущих конструкциях

4. На несгораемых или трудносгораемых лотках и в коробах с открываемыми крышками

5. В металлических гибких рукавах

6. В стальных трубах (обыкновенных и тонкостенных) и глухих стальных коробах

7. В неметаллических трубах и неметаллических глухих коробах из несгораемых или трудносгораемых материалов



Скрытые электропроводки:



1. С подкладкой несгораемых материалов и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов

2. В трубах и глухих коробах из несгораемых материалов, стальных, медных

Эти правила в большей степени относятся ко всем видам деревянных домов, в том числе, набирающим популярность каркасных.

И как видите, если открытым способом, мы имеем еще возможность выбирать, как прокладывать электрические провода и кабели, то скрыто, например, внутри полых стен или полов из горючих материалов, основным разрешенным способом является использование стальных труб и глухих коробов с локализационной способностью.

Локализационная способность — это способность конструкции выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок.

Металлическая гофрированная труба, такой способностью не обладает, и не сможет полноценно защитить вас от пожара при коротком замыкании (КЗ). Поэтому её и нет в перечне разрешенных к прокладке по горючим основаниям.

Не каждый готов строить целый трубопровод из стальных труб для электропроводки в деревянном доме, многие не соблюдают эти правила, пользуясь тем, что пожарный инспектор не проверяет в частных домах способы прокладки электрических кабелей и проводов. Достаточно часто, скрыто, кабели прокладывают в металлических или пластиковых гофрированных трубах (чаще пвх или пнд), встречается и непосредственная прокладка без какой-либо дополнительной защиты. Все эти способы довольно опасны, решаясь на них, нужно понимать всю степень ответственности, лежащую на вас.

К наиболее простым и доступным из разрешенных способов прокладки по горючим основаниям, например, в деревянных домах, относятся открытые проводки в не поддерживающих горение кабель-каналах и плинтусах.

Кроме того, есть достаточно элегантные решения прокладки электрических проводов на керамических изоляторах, которые достаточно гармонично могут вписаться в интерьер деревянного дома.

Скрыто, например в стенах каркасного дома, для прокладки проводов можно делать подкладки из любых несгораемых или трудносгораемых материалов, например гисокартона, по которым и вести проводку.

Крайне рекомендую не отклонятся от указанных здесь разрешенных способов прокладки электрических сетей для различных условий, это ваша безопасность, на ней не стоит экономить.

Если у вас остались вопросы или замечания к написанному, обязательно пишите в комментариях к статье. Кроме того, очень жду ваших рассказав, о том как вы делаете проводку, особенно в деревянных домах, срубах или каркасных, это будет полезно многим.

ПУЭ 7. Правила устройства электроустановок. Издание 7

2.1.31. Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:

  • голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
  • двухцветной комбинации зелено-желтого цвета — для обозначения защитного или нулевого защитного проводника;
  • двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
  • черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.

2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.33. Выбор видов электропроводки, выбор проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл. 2.1.2.

При наличии одновременно двух или более условий, характеризующих окружающую среду, электропроводка должна соответствовать всем этим условиям.

2.1.34. Оболочки и изоляция проводов и кабелей, применяемых в электропроводках, должны соответствовать способу прокладки и условиям окружающей среды. Изоляция, кроме того, должна соответствовать номинальному напряжению сети.

При наличии специальных требований, обусловленных характеристиками установки, изоляция проводов и защитные оболочки проводов и кабелей должны быть выбраны с учетом этих требований (см. также 2.1.50 и 2.1.51).

2.1.35. Нулевые рабочие проводники должны иметь изоляцию, равноценную изоляции фазных проводников.

В производственных нормальных помещениях допускается использование стальных труб и тросов открытых электропроводок, а также металлических корпусов открыто установленных токопроводов, металлических конструкций зданий, конструкций производственного назначения (например, фермы, колонны, подкрановые пути) и механизмов в качестве одного из рабочих проводников линии в сетях напряжением до 42 В. При этом должны быть обеспечены непрерывность и достаточная проводимость этих проводников, видимость и надежная сварка стыков.

Использование указанных выше конструкций в качестве рабочего проводника не допускается, если конструкции находятся в непосредственной близости от сгораемых частей зданий или конструкций.

2.1.36. Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности должна удовлетворять требованиям табл. 2.1.3.

2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм.

2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.

2.1.42. В местах, где вследствие высокой температуры окружающей среды применение проводов и кабелей с изоляцией и оболочками нормальной теплостойкости невозможно или приводит к нерациональному повышению расхода цветного металла, следует применять провода и кабели с изоляцией и оболочками повышенной теплостойкости.

2.1.43. В сырых и особо сырых помещениях и наружных установках изоляция проводов и изолирующие опоры, а также опорные и несущие конструкции, трубы, короба и лотки должны быть влагостойкими.

2.1.44. В пыльных помещениях не рекомендуется применять способы прокладки, при которых на элементах электропроводки может скапливаться пыль, а удаление ее затруднительно.

2.1.45. В помещениях и наружных установках с химически активной средой все элементы электропроводки должны быть стойкими по отношению к среде либо защищены от ее воздействия.

2.1.46. Провода и кабели, имеющие несветостойкую наружную изоляцию или оболочку, должны быть защищены от воздействия прямых лучей.

2.1.47. В местах, где возможны механические повреждения электропроводки, открыто проложенные провода и кабели должны быть защищены от них своими защитными оболочками, а если такие оболочки отсутствуют или недостаточно стойки по отношению к механическим воздействиям, – трубами, коробами, ограждениями или применением скрытой электропроводки.

2.1.48. Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

2.1.49. Для стационарных электропроводок должны применяться преимущественно провода и кабели с алюминиевыми жилами. Исключения см. в 2.1.70, 3.4.3, 3.4.12, 5.5.6, 6.5.12-6.5.14, 7.2.53 и 7.3.93.

Таблица 2.1.2. Выбор видов электропроводок, способов прокладки и проводов и кабелей.

Условия окружающей среды

Вид электропроводки и способ прокладки

Провода и кабели

Открытые электропроводки

Сухие и влажные помещения

На роликах и клицах

Незащищенные одножильные провода

Сухие помещения

То же

Скрученные двухжильные провода

Помещения всех видов и наружные установки

На изоляторах, а также на роликах, предназначенных для применения в сырых местах. В наружных установках ролики для сырых мест (больших размеров) допускается применять только в местах, где исключена возможность непосредственного попадания на электропроводку дождя или снега (под навесами)

Незащищенные одножильные провода

Наружные установки

Непосредственно по поверхности стен, потолков и на струнах, полосах и других несущих конструкциях

Кабель в неметаллической и металлической оболочках

Помещения всех видов

То же

Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической и металлической оболочках

Помещения всех видов и наружные установки

На лотках и в коробах с открываемыми крышками

То же

Помещения всех видов и наружные установки (только специальные провода с несущим тросом для наружных установок или кабели)

На тросах

Специальные провода с несущим тросом. Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической и металлической оболочках

Скрытые электропроводки

Помещения всех видов и наружные установки

В неметаллических трубах из сгораемых материалов (несамозатухающий полиэтилен и т. п.). В замкнутых каналах строительных конструкций. Под штукатуркой

Незащищенные и защищенные, одно- и многожильные провода.
Кабели в неметаллической оболочке

Исключения:

– запрещается применение изоляционных труб с металлической оболочкой в сырых, особо сырых помещениях и наружных установках
– запрещается применение стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее в сырых, особо сырых помещениях и наружных установках

Сухие, влажные и сырые помещения

Замоноличенно в строительных конструкциях при их изготовлении

Незащищенные провода

Открытые и скрытые электропроводки

Помещения всех видов и наружные установки

В металлических гибких рукавах. В стальных трубах (обыкновенных и тонкостенных) и глухих стальных коробах. В неметаллических трубах и неметаллических глухих коробах из трудносгораемых материалов. В изоляционных трубах с металлической оболочкой

Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической оболочке

Исключения:

– запрещается применение изоляционных труб с металлической оболочкой в сырых, особо сырых помещениях и наружных установках
– запрещается применение стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее в сырых, особо сырых помещениях и наружных установках

Таблица 2.1.3. Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности.

Вид электропроводки и способ прокладки по основаниям и конструкциям

Провода и кабели

из сгораемых материалов

из несгораемых или трудносгораемых материалов

Открытые электропроводки

На роликах, изоляторах или с подкладкой несгораемых материалов1

Непосредственно

Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов

Непосредственно

Непосредственно

Защищенные провода и кабели в оболочке из несгораемых и трудносгораемых материалов

В трубах и коробах из несгораемых материалов

В трубах и коробах из трудносгораемых и несгораемых материалов

Незащищенные и защищенные провода и кабели в оболочке из сгораемых, трудносгораемых материалов

Скрытые электропроводки

С подкладкой несгораемых материалов1 и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов

Непосредственно

Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов

С подкладкой несгораемых материалов1

Непосредственно

Защищенные провода и кабели в оболочке из трудносгораемых материалов

Непосредственно

Непосредственно

То же из несгораемых

В трубах и коробах из трудносгораемых материалов — с подкладкой под трубы и короба несгораемых материалов1 и последующим заштукатуриванием2

В трубах и коробах: из сгораемых материалов — замоноличенно, в бороздах и т. п., в сплошном слое несгораемых материалов3

Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов

То же из несгораемых материалов — непосредственно

То же из трудносгораемых и несгораемых материалов — непосредственно

1 Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.

2 Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т. п. толщиной не менее 10 мм над трубой.

3 Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.

Не допускается применение проводов и кабелей с алюминиевыми жилами для присоединения к электротехническим устройствам, установленным непосредственно на виброизолирующих опорах.

В музеях, картинных галереях, библиотеках, архивах и других хранилищах союзного значения следует применять провода и кабели только с медными жилами.

2.1.50. Для питания переносных и передвижных электроприемников следует применять шнуры и гибкие кабели с медными жилами, специально предназначенные для этой цели, с учетом возможных механических воздействий. Все жилы указанных проводников, в том числе заземляющая, должны быть в общей оболочке, оплетке или иметь общую изоляцию.

Для механизмов, имеющих ограниченное перемещение (краны, передвижные пилы, механизмы ворот и пр.), следует применять такие конструкции токопровода к ним, которые защищают жилы проводов и кабелей от излома (например, шлейфы гибких кабелей, каретки для подвижной подвески гибких кабелей).

2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.

Способы прокладки открытой проводки | Блог Ангстрем

84 Просмотра ,

Прокладка проводки открытым способом иногда диктуется особенностями дома, иногда же это дизайнерский прием. В любом случае важно, чтобы такой способ прокладки проводов был безопасен при долгой эксплуатации.

Согласно СНиПам, безопасных способов прокладки открытой проводки существует всего два:
● витой провод закрепляется на стене;
● электропровода помещаются в кабель-канал или в специальный отсек внутренней части плинтуса.


Зачем прокладывать проводку открытым способом

Закрытый способ проводки предполагает создание каналов в толще стен, помещение в них электропроводов и их последующая маскировка. Однако такой способ не используется в следующих случаях:
● в деревянном доме, т.к. размещение проводки внутри стен создает пожароопасную ситуацию;
● при необходимости провести силовой кабель по тонкой межкомнатной перегородке;
● если новая токоподводящая линия прокладывается после завершения косметического ремонта;
● если интерьер оформляется в стиле лофт, техно, индастриал, а также кантри или ретро.

У такого способа есть свои плюсы
● если потребуется подключить новые энергопотребляющие приборы, не придется портить финишную отделку стен;
● облегчается обслуживание и ремонт электропроводки;
● правильно и аккуратно проложенная, она выглядит эстетично и может играть роль интересного дизайнерского приема.

Прокладка проводки витым проводом

Такой способ прокладки электропроводов наиболее декоративен. Именно он применяется в качестве эффектного стилистического приема при оформлении лофт- и ретро-интерьеров.

В специализированных магазинах несложно найти выразительные элементы для создания дизайнерской открытой проводки:
● витой двух- и трехжильный провод;
● аккуратные изоляторы из керамики и ролики;
● выключатели и розетки, выполненные в различных стилях.

Среди производителей такой продукции можно выделить компании
● испанскую Garby;
● итальянскую Gambarelli;
● российско-испанскую  Villaris.

Прокладывать витой провод можно несколькими способами.
На скобах. Это скорее утилитарный, чем эстетичный вариант. Он несложен в монтаже: провод с двойной или тройной изоляцией крепится к стене на металлические скобы.

С кабелем в виде трубки. Этот способ подойдет для подсобных и технических помещений, в некоторых случаях он применим и для техно-интерьеров.  Провода помещаются внутрь трубки, которая выполняет роль дополнительной защиты и изоляции. Выполняется такой канал из ПВХ или металла: стали, меди. Трубка крепится к поверхности стены или потолка на пластиковые скобы или монтажные полосы из металла.



На керамические ролики. Этот способ выглядит наиболее эффектно, однако он потребует большей аккуратности и соблюдения ряда правил:
○ ролики размещают на расстоянии 40-50 мм от края розетки, выключателя или распределительной коробки;
○ шаг расположения роликов при вертикальной прокладке провода — не более 500 мм, при горизонтальной — не более 450 мм;
○ для оформления поворота провода устанавливают два изолятора под углом.
○ следует избегать излишнего натяжения проводов.

Можно также использовать комбинированный способ прокладки: вертикальные части проводки оставить открытыми, а горизонтальные размещать вдоль плинтусов или под потолком и помещать в короб.

Прокладка электропроводки в кабель-каналах

Кабель-канал — удобный, эстетичный и безопасный способ скрыть электрические провода. При его использовании обнаруживается немало плюсов:
● монтаж легко осуществить;
● электрические провода легко контролировать и обслуживать, доступ к ним всегда открыт;
● можно быстро подключить новый источник энергопотребления;
● оформление выглядит аккуратно, можно подобрать цвет кабель-канала в соответствии с тональностью интерьера.

Сечение кабель-канала определяют в зависимости от толщины проводов, которые в него помещают. Между ними и пластиковым корпусом должно оставаться пространство.

Составить список необходимых монтажных элементов поможет план квартиры или дома со схемой электропроводки. Он позволит определиться с нужным количеством наружных и внутренних углов, торцевых заглушек, тройников и переходников.

На стены кабель-каналы монтируют различными способами: при помощи шурупов, саморезов или термоклея.

Правила прокладки проводов электропроводки в квартире

В современной квартире находится большое количество разнообразной электроники и бытовой техники. При этом потребление мощности у отдельного электрооборудования существенно различается. Состояние электросети неудовлетворительное не только в домах старой постройки, но и более современных, поскольку она не успевает в полной мере справиться с наплывом новых электроприборов. Под рукой всегда надо иметь схему электроснабжения в каждом помещении квартиры и с новым приобретением бытовой техники следует оценивать изменение нагрузки. Прокладка электропроводки совмещается с ремонтом, поскольку здесь требуются строительные работы.

Прокладка электропроводки в квартире во время ремонта

Качественную электропроводку можно сделать, если придерживаться следующих правил:

  1. Нужно создать новый проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов. После этого можно будет сделать расчеты нагрузки и выбрать сечения проводников.
  2. Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. В помещении применяются: ВВГнг(LS)-3х6 (3 жилы сечением по 6 мм2) – для проводки в кабель-каналах; ВВГнг-3х2,5 – скрытая разводка по распределительным коробкам и розеткам; ВВГнг-3х1,5 – проводка к выключателям и светильникам; ПВС-3х2,5 – гибкий провод для подключения электроприборов. На каждое изделие есть свои стандарты, отражающие технические характеристики.

Типы кабелей для электропроводки в квартире

  1. Автоматические выключатели: 25 А – для мощных электроприборов, 20 А – для розеток, 16 А – коммутация освещения.
  2. Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, титан), линии для розеток, линии к освещению.
  3. Главный электрощит устанавливается около ввода сетевого кабеля, в доступном и удобном для обслуживания месте.
  4. Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности. Нормой считается одна розетка на 6 м2. Их количество в помещении зависит от его типа (максимальное количество на кухне – от 5 и больше). Электрическая фурнитура размещается с учетом будущего расположения мебели и электробытовых приборов.
  5. Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
  6. В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА или разделительный трансформатор (можно вместе). Рекомендуется сделать ее скрытой, с подключением через контакт заземления и без распределительной коробки. Кроме того, заземляются все токопроводящие элементы ванной комнаты, а розетку устанавливают на расстоянии от них не менее 60 см и на высоте не меньше 130 см.
  7. Прокладка проводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и межэтажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
  8. Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
  9. Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
  10. Скрытую проводку рекомендуется проложить в трубах или гофрах, чтобы при необходимости можно было заменить.
  11. Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы. Изоляция соединений по надежности должна быть не хуже, чем целых кабельных жил.

Соединение медного и алюминиевого проводов делается через специальный клеммник.

  1. Во время работ с проводкой электричество в помещении отключается.

Подготовка материалов

Подбирается необходимое количество кабелей, проводов, труб и кабель-каналов, выключателей, розеток, распределительных и монтажных коробок, элементов крепления. В качестве основных инструментов потребуются перфоратор и коронки для нарезки гнезд под фурнитуру, шуруповерт и набор инструментов для монтажа.

Способы прокладки электропроводки

Способов прокладки электропроводки в помещении всего два: открытый и закрытый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.

Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.

Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке. На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, выходящих из распределительного щитка.

Открытая электропроводка в деревянном доме

Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.

Скрытая

Способ прокладки является грязным и трудоемким из-за необходимости нарезки в стенах и потолке штроб, а также демонтажа напольного покрытия. Поэтому его совмещают с капитальным ремонтом. Если при этом приходится использовать старые каналы, их также нужно освобождать от штукатурки.

При любых способах прокладки составляется схема расположения электропроводки.

Открытую проводку делают, когда нет другой возможности. Ее прокладывание делают в коробах, кабель-каналах или крепят на стенах или потолке клипсами. В большинстве случаев проводка выглядит неэстетично.

Популярностью пользуется плинтус со встроенным кабель-каналом. Провода удается спрятать, не нанося вред интерьеру, но их количество ограничено из-за небольших размеров плинтуса. Сейчас стали появляться плинтусы, позволяющие вместить большее количество проводов и кабелей.

Плинтус с кабель-каналами

При качественном изготовлении эффектно выглядит ретро-проводка в виде скрученных жгутов, закрепленных на изоляторах. Способ может применяться в любом помещении, в том числе из дерева.

Инструкция по прокладке

Последовательность разводки кабелей по квартире следующая:

  • составление схемы, расчет сечений жил в зависимости от мощности нагрузок и количества материалов, выбор защитных аппаратов;
  • разметка стен и штробление каналов и выемок под распределительные коробки, розетки и выключатели;
  • установка электрощитка, прокладка кабелей от щитка до нагрузок;
  • установка электрической фурнитуры, монтаж электрических аппаратов в щиток.

Составление схемы

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования.

Схема электропроводки в двухкомнатной квартире

Схема обязательно нужна по следующим причинам:

  • проводка меняется или улучшается при любом ремонте, если он делается качественно;
  • если не выполнить все по схеме, в дальнейшем трудно что-либо изменить;
  • эффективный ремонт связан с изменением интерьера, где электричество играет важную роль.

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

На представленной схеме на кухне изображено всего 2 розетки. Здесь их надо не меньше пяти. На рисунке ниже изображен блок розеток с выключателями для рабочего стола кухни.

Блок розеток на кухне

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобы  проводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

  1. Продольные пустоты в плитах межэтажных перекрытий. Особенно удобно использовать свободное пространство для прокладки освещения.
  2. Укладка проводки в стяжке пола или под напольным покрытием. Здесь необходим гофрированный рукав для каждого кабеля или провода.
  3. На стенах из горючего материала проводку можно прокладывать в гофрах, но лучше это делать в пластиковых или стальных заземленных трубах под обшивкой из листов гипсокартона (ГКЛ), фанеры, СМЛ или ГВЛ.
  4. Для сложной разводки кабелей под перекрытиями часто используются возможности подвесного потолка (натяжного, из ГКЛ или комбинированного). Он надежно скрывает все магистрали.
  5. Свободное пространство между досками деревянного потолка или пола. Там обычно находится утеплитель, но места для проводки в трубе хватит.
  6. Свободные пространства полых перегородок и конструкций. Они представляют собой листы обшивки, закрепленной на металлическом или деревянном каркасе. Проводка в гофротрубе фиксируется на обрешетке.

Прокладка кабелей

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

Распределительный щит в квартире

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

Монтаж розеток в подрозетник

Освещение в каждом помещении распределяется равномерно. Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку.

Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.

Прокладка проводки. Видео

Про особенности работы электромонтажника в части прокладки квартирной проводки рассказывает это видео.

Любой ремонт будет некачественным, если он не содержит работ по улучшению электропроводки. Можно сделать работу своими руками, если выполнить все правила монтажа электропроводки – от составления схемы до окончательного подключения.

Оцените статью:

Способы установки и электромонтажа при электромонтажных работах

4 Основные методы электромонтажа

Каждый электрик должен знать несколько основных методов электромонтажа. Обладая глубокими знаниями и практическим опытом, специалисты могут помочь в решении любых проблем с электричеством. Ниже приведены некоторые из наиболее часто применяемых методов электромонтажа.

1. Электропроводка в кожухе и заглушке

В этом типе электропроводки кабель проходит через деревянный кожух с параллельными канавками, появляющимися через равные промежутки времени.Предполагается, что корпус будет прикреплен к стене или потолку с помощью шурупов. Затем он будет полностью закрыт крышкой для защиты проводов. Эта система считается очень дорогой, но при этом существует большая вероятность риска короткого замыкания, что может привести к возникновению опасности возгорания. Электротехническим подрядчикам необходимо заранее отслеживать возможные опасности. Лучший способ справиться с проблемами бомбардировки - это использовать программное обеспечение для планирования строительства.

Ниже перечислены материалы, используемые для проводки в корпусе:

· Провода с изоляцией из ПВХ или VIR

· Заглушка (из дерева или пластика)

· Заглушка или стыки корпуса

· Кожух (из дерева или пластика)

Преимущества этого типа схемы подключения:

· Прочная и долговечная проводка

· Недорогая и простая в установке

· Возможна любая настройка проводки

· Безопасность от пыли, дождя, дыма и пара

· Нет риска ударов из-за укупорки и обсадной колонны

2.Зажимная проводка

Здесь используются кабели с ПВХ изоляцией. Кабели будут прикреплены непосредственно к стене с помощью деревянных, фарфоровых или пластиковых скоб. Все будет устанавливаться с разным интервалом, обычно 6км. отдельно. Эта проводка доступна по цене, но обычно достаточно хороша для временного использования. Он даже не подходит для бытовой электропроводки.

Ниже перечислены некоторые из распространенных материалов, используемых в проводке с планками:

· Всепогодные кабели

· Множество винтов

· Провода с изоляцией из ПВХ или VIR

· Пластиковые планки или фарфоровые планки (2-3 канавки)

Этот тип проводки имеет ряд преимуществ:

· Восток для обнаружения неисправностей

· Простота ремонта

· Легкость добавления и изменения

· Простая и дешевая проводка

3.Электромонтаж с решеткой

Одним из наиболее важных методов проводки, применяемых сегодня, является проводка с использованием планок. В этой проводке изолированные провода проходят через деревянные планки. Рейки крепятся к стенам и потолку шурупами или дюбелями. Кабели крепятся непосредственно к обрешетке. Также используются зажимы для звеньев, которые крепятся нержавеющими гвоздями.

Основные материалы, используемые для электромонтажа, следующие:

· Кабели TRS или CTS

· Зажим для пряжки из луженой латуни (соединительный зажим)

· Латунные штыри

Ниже перечислены преимущества этого типа схемы подключения:

· Установка намного проще

· Внешний вид намного лучше

· Более дешевые материалы

· Простая и гибкая настройка

· Меньшая вероятность утечки тока

4.Кабельная проводка

Кабели из ПВХ часто используются в кабельной проводке. Если трубы проходят через потолок и поверхность стены, лучше всего подходит поверхностная разводка кабелепровода. С другой стороны, если трубы проходят внутри поверхности стены и она будет покрыта штукатуркой, это называется скрытой проводкой из кабелепровода. Поверхностная разводка используется в основном в промышленности для соединения тяжелых двигателей. Наконец, скрытая проводка используется в жилых помещениях.

· Материалы, используемые для кабельной проводки:

· Металлический кабелепровод (класс A и B)

· Неметаллический кабелепровод

· Кабели с ПВХ или VIR изоляцией

· Муфта

· Винты

· Жесткое смещение

· Ремешок с 2 отверстиями

· Контргайка

Основные преимущества этой схемы:

· Самая безопасная из всех проводов

· Отсутствие риска механического износа или пожара

· Отсутствие риска повреждения изоляции кабеля

· Долговечность и отсутствие риска поражения электрическим током

Основные выводы

Если вы выполняете электромонтажные работы, очень важно быть знакомым с концепцией электропроводки, с более глубоким пониманием, знаниями и практическим опытом.Таким образом, вы сможете лучше выполнить любые электромонтажные работы, необходимые в проектах. Всегда помните, что электрическая проводка должна быть проложена безопасно и правильно в соответствии с электрическими стандартами и правилами.

Как проложить электрический провод

Чтобы переместить электричество от источника на сервисной панели к месту назначения на устройстве (свет, розетка и т. Д.), Вам необходимо проложить электрический провод. Провод - это критическое и важное звено, которое формирует сеть между этой единственной начальной точкой и различными разрозненными конечными точками.

Но как проложить электрический провод? В некоторых случаях вы можете иметь дело с постоянно незаконченным помещением, например, гаражом или сараем. Для многих домовладельцев, оказавшихся в такой ситуации, нет необходимости заключать проводку за внешним слоем гипсокартона, поскольку эстетика не имеет значения. В этом случае нельзя использовать проводку NM (неметаллическую) в пластиковой оболочке (Romex - одна из хорошо известных марок проводов NM). Проволока NM в пластиковой оболочке считается слишком хрупкой, чтобы ее можно было обнажить. Вы должны использовать кабелепровод с отдельными проводами внутри или кабель BX в металлической оболочке.

Второй и гораздо более распространенный случай - это когда вы прокладываете провод внутри закрытых стен, готовясь к отделке комнаты как жилого помещения. В домах нового строительства стены могут начинаться как открытые стены, через которые должен проходить электрический провод, а затем их заделывают специалисты по гипсокартону. При ремоделировании стены обычно начинаются как закрытые стены, которые необходимо сначала открыть, прежде чем через них будет пропущен провод.

Инструменты и материалы

  • Для закрытых стен, устройство для резки гипсокартона, такое как ручная ножовка, многофункциональный инструмент или пила RotoZip
  • Поиск шпильки
  • Электропровод
  • Защитные решетки металлические для шпилек
  • Буровая коронка
  • Сверло
  • Защитные очки
  • Рулетка
  • Плотницкий карандаш
  • Магазинный пылесос
  • Пылезащитная маска

Как проложить электрический провод

Эти инструкции предполагают, что между сервисной панелью и устройством, которое будет подключено, есть закрытая стена.Пропустить электрический провод через стены и подсоединить провод к оконечным устройствам - простая и безопасная задача для опытного мастера. Однако привязка проводки к сервисной панели (коробке автоматического выключателя) и, таким образом, наэлектризация провода может быть неудобной задачей для многих электриков-любителей. Если вы попадете в этот лагерь, вы можете нанять квалифицированного электрика для выполнения этого последнего шага.

Получить разрешение

В большинстве муниципалитетов для выполнения любых работ, связанных с прокладкой электрического провода через стены и подключением этого провода к устройствам, требуется разрешение.Во многих населенных пунктах электрикам, работающим самостоятельно, разрешается выполнять работу, если работа выполняется в их собственных домах. Иногда для получения временного разрешения мастеру требуется краткий электрический осмотр домовладельца.

Откройте стену

Если стена закрыта гипсокартоном, вам нужно будет прорезать первый слой гипсокартона, чтобы добраться до внутренней части стены. Проведите прямую линию от источника электричества до места назначения. Ваша цель - вырезать как можно меньше гипсокартона.

  • По горизонтали: при горизонтальном проходе через шпильки (например, при переходе от одной розетки к другой) отметьте секцию высотой около 12 дюймов по горизонтальной длине, которую необходимо покрыть. Эта высота необходима для того, чтобы ваши руки и дрель поместились внутри стены.
  • Вертикальный: при выполнении вертикального прогона отметьте участок шириной, равный расстоянию между двумя стойками. Используйте свой поиск шпильки, чтобы найти шпильки.

В целях безопасности отключите автоматические выключатели для любой связанной проводки под напряжением в этой зоне.С помощью ручной или электрической пилы вырежьте отмеченный вами участок гипсокартона. Осторожно отложите секцию гипсокартона, так как позже вы сможете использовать ее для ремонта стены.

Выберите сверло

Для проволоки 12 или 14 калибра лопата или шнек диаметром 1/2 дюйма или 3/8 дюйма, установленная на дрель, обеспечивает достаточно места для протягивания проволоки. Отверстия большего размера нарушают структурную целостность шпильки. Отверстия меньшего размера затрудняют протягивание провода.

Отверстие должно находиться на расстоянии не менее 1 1/4 дюйма от переднего края стойки, чтобы соответствовать требованиям норм и предотвратить случайный контакт при подъеме гипсокартона.Нет никаких правил относительно того, насколько высоко вы разместите отверстие и проводку. Лучший маршрут - это тот, который ведет прямо к следующему ящику.

Просверлил отверстия

Присоедините буровую коронку к сверлу и проделайте отверстие по бокам всех шпилек на предполагаемом электрическом участке. При бурении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет тягу. Удалите древесную стружку и опилки промышленным пылесосом.

Проведите электрический провод

Протягивание проволоки через шпильки стало немного проще с помощью проволоки NM, такой как Romex, которая имеет запатентованное покрытие SimPull, уменьшающее трение.Когда владелец компании Romex Southwire провел испытания в домах в Нэшвилле, штат Теннесси, они обнаружили значительное сокращение времени установки. Другие марки проволоки NM могут иметь аналогичную функцию.

Перед тем, как натянуть длинные отрезки проволоки, распустите и распрямите катушку. Таким образом, вы не будете бороться с плотно связанной проволокой на катушке, и натяжение будет более плавным.

Как правило, вы не хотите, чтобы в стенах было слишком много излишков проволоки. Но это помогает оставить немного провисания проводов на тот случай, если вам понадобится отрегулировать коробку.

Установите розетки или осветительные коробки и проложите в них провод. Оставьте в коробке от 8 до 12 дюймов дополнительного провода. Он будет обрезан, когда прибор будет установлен - нет ничего хуже, чем нехватка провода при установке прибора. Провод необходимо будет прикрепить к стойке скобами в пределах 6 дюймов от коробки, а затем через каждые 3–4 фута в зависимости от местных норм.

Установите защитные приспособления для ногтей

Металлические защитные пластины для гвоздей могут быть размещены по краям шпилек, чтобы защитить просверленное отверстие и проводку внутри него.Кодекс не требует этого, если между передней кромкой шпильки и проводом предусмотрено достаточное расстояние. Если вы случайно просверлили отверстие слишком близко к передней кромке, защитный кожух для гвоздя позволит вам сохранить отверстие и одновременно защитить проводку.

Закройте стену снова

Если вы планируете утеплить стену перед установкой гипсокартона, убедитесь, что проводка между стойками оставлена ​​достаточным провисом, чтобы не возникало натяжения при установке изоляции. Изоляцию обычно разрезают или снимают пополам, чтобы проводка была заключена в нее. но проконсультируйтесь с производителем изоляции, чтобы получить рекомендации по ее установке вокруг проводки.Внутренние стены не нуждаются в утеплении.

Отремонтируйте секцию гипсокартона, заблокировав стойки деревянным ломом, чтобы поддержать секцию заплатки. Установите заплатку с помощью шурупов для гипсокартона. Нанесите состав для гипсокартона (грязь) на участок, скотчите и дайте высохнуть. Нанесите грязь второй раз, отшлифуйте и нанесите последний слой грязи. Одно заключительное шлифование должно завершить исправление.

Методика прокладки подземного кабеля

Продление электроснабжения отдельного гаража или другой хозяйственной постройки не сильно отличается от добавления цепи внутри дома, за одним важным исключением - проложением подземного кабеля.Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то запуск цепи в отдельно стоящую пристройку - это то, что вы, возможно, сможете сделать самостоятельно. Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей требуется работа на главной панели автоматического выключателя. Многие люди предпочитают, чтобы такую ​​работу выполнял профессионал, и на то есть веские причины - работа в главном сервисном центре может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

Однако, даже если у вас есть электрик, который выполнит окончательные подключения к сервисной панели и подключит розетки и осветительные приборы в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта - прокладке подземного кабеля от дом с гаражом или хозяйственной постройкой.

Провода и кабели для подземных линий

Существует множество способов прокладки электропроводки под землей. Используемый вами метод может зависеть от того, что разрешено или рекомендовано вашими местными властями Кодекса, поэтому всегда уточняйте в местном отделении строительной инспекции, чтобы узнать, что рекомендуется в вашем районе.Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

  • Прокладка кабеля УФ (подземного фидера) непосредственно в землю . Это известно как прямое захоронение , и если вы это сделаете, УФ-кабель должен быть не менее 24 дюймов ниже поверхности земли, чтобы свести к минимуму вероятность того, что кабель будет проколот обычной лопатой. Кроме того, вертикальные участки, где кабель спускается в землю со стороны дома и выходит из земли со стороны надворной постройки, должны быть заключены в жесткий кабелепровод.Внизу траншеи к концам вертикального кабелепровода прикрепляется приспособление для уборки, и кабель протягивается через изгибы и поднимается в канал с обеих сторон.
  • Прокладка проволоки по жесткому оцинкованному металлическому каналу . В этом методе кабелепровод может иметь глубину до 6 дюймов, а отдельные проводящие провода внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Например, провод THWN-2 является стандартным типом для прокладки подземных трубопроводов.Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенные трубы EMT для подземных применений.
  • Пропуск провода через ПВХ-канал Schedule 40. Здесь канал должен иметь глубину не менее 18 дюймов, и снова отдельные токопроводящие провода внутри кабелепровода должны иметь степень водонепроницаемости «W», например THWN-2.
  • Прокладка УФ-кабеля через металлический или ПВХ-канал. Хотя это обычно не делается, допускается прокладка кабеля УФ (но НЕ НМ) через металлический или ПВХ канал в подземных условиях.Но может быть трудно выловить кабель через кабелепровод, если диаметр канала не менее 3/4 дюйма. Большинство электриков предпочитают ловить отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Расширение существующих цепей или добавление новых цепей

Хотя теоретически возможно просто расширить существующую домашнюю цепь, проложив дополнительный кабель к гаражу или другой хозяйственной постройке, большинство требований местного Кодекса потребуют от вас запуска одной или нескольких новых цепей.Вот стандартные рекомендации:

  • Для питания потолочных светильников и одной или двух розеток в гараже: установите одну цепь на 15 или 20 ампер на 120 вольт.
  • Если вы будете работать в небольшой мастерской с инструментами на 120 вольт, установите две цепи на 20 ампер.
  • Если вы будете использовать много инструментов или один или несколько инструментов на 240 вольт, установите дополнительную электрическую панель в вашем гараже.

Расширение существующего контура до пристройки должно выполняться только там, где существующий контур уже обслуживает палубу или наружные розетки, и вы должны убедиться, что новые светильники и розетки в гараже не будут превышать пропускную способность контура.И убедитесь, что местным Кодексом разрешено простое расширение цепи.

Как проложить подземный кабель

В нашем примере мы выбираем кабелепровод Schedule 40 из ПВХ и будем пропустить через него УФ-кабель или отдельные провода THWN. Этот процесс аналогичен прямому закапыванию ультрафиолетового кабеля или при использовании жесткого металлического кабелепровода.

  1. Проложите путь для прокладки электропроводки по земле от дома до гаража, используя веревку или садовый шланг. Самый короткий и прямой маршрут всегда лучше.
  2. Используйте землеройную лопату, чтобы выкопать узкий канал от дома до гаража на рекомендуемой глубине для типа установки, которую вы выполняете. Если вам нужно рыть длинную траншею, вы можете арендовать траншейную машину для этой работы.
  3. Если необходимо пересечь тротуары, выкопайте траншею на необходимую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, продев кусок жесткой трубы или кабелепровода в горизонтальном направлении. Затем проложите трубопровод под тротуаром через просверленное отверстие.
  4. Уложить кабелепровод в траншею, приварив стыки отдельных участков клея на основе растворителя ПВХ. На каждом конце прикрепите приспособления для уборки, соединенные с вертикальными отрезками трубопровода, выходящими из траншеи.
  5. Протяните рыбную ленту через один конец канала до противоположной стороны. Присоедините конец кабеля ультрафильтрации (или отдельные провода THWN) к концу ленты с рыбой, затем осторожно протяните кабель обратно через кабелепровод. Помощник, протягивающий кабель с одного конца, пока вы натягиваете ленту, значительно упрощает эту работу.Применение смазки для кабеля облегчит его натягивание.
  6. Оставьте много лишнего кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и в гараже.
  7. Перед тем, как засыпать траншею, убедитесь, что ее «сдал» инспектор, если этого требует ваш местный Кодекс. Инспектор проверит, что ваш трубопровод проложен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжит установку контура.

Теперь вы готовы протянуть кабель в дом и в гараж и завершить все подключения. Убедитесь, что все провода находятся внутри кабелепровода, поскольку они проходят через стены дома и гаража внутрь. После разводки розеток и освещения в гараже последним шагом будет подключение автоматических выключателей на главной сервисной панели.

7 правильных шагов, которые следует соблюдать при электромонтаже дома

Электросистема вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем».Некоторые районы не позволяют владельцу дома, не имеющему лицензии, проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

  1. Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

  1. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать потерь каналов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

  1. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи.Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

  1. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода.Чем больше у вас розеток, тем безопаснее будет ваш дом.

  1. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

  1. Протяните провода к розеткам

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или переключателю каждой цепи. Вы также можете пропустить провода прямо через коробку.Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

  1. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Основные методы подключения, которые должен знать каждый электрик

Если вы электрик, я уверен, что есть несколько основных методов подключения, с которыми вы знакомы. Домовладельцы, знакомые с бытовыми электрическими системами, также могут захотеть ознакомиться с некоторыми из этих методов. Это может помочь им понять проблемы с электричеством, которые возникают в их домах. Независимо от того, работаете ли вы с электричеством профессионально или просто хотите поработать по дому, вот несколько основных методов электропроводки, с которыми вы должны быть знакомы.

Основные методы подключения

Коммунальное предприятие обеспечивает электроэнергией дома и предприятия. Чтобы подать электричество в здание, необходимо подключить главный распределительный щит к дому. Через этот главный распределительный щит проходят различные типы нагрузок и используются разные типы проводки. Они могут применяться в жилых, коммерческих и промышленных целях.

Шпилька для проводов

Здесь используются кабели с ПВХ изоляцией. Они крепятся к стене с помощью фарфоровых, деревянных или пластиковых планок, которые устанавливаются с определенными интервалами.6 км друг от друга. Этот тип проводки относительно недорог, но также лучше всего подходит для временного использования и не подходит для домашней электропроводки. В наше время он редко используется.

Электропроводка обсадных труб и колпачков

Кабель проходит через деревянный кожух с параллельными канавками, которые проходят через равные промежутки времени вдоль него. Корпус крепится к потолку или стене саморезами. Затем его закрывают крышкой, чтобы защитить провода. Эта система также относительно недорога, но существует высокий риск коротких замыканий, которые могут привести к пожару.

Проводка планки

Электропроводка из планок - один из основных методов электропроводки, который используется сегодня. При разводке реек изолированные провода проходят через прямые деревянные рейки из тикового дерева. Они крепятся к потолку или стене с помощью дюбелей или шурупов. Кабели крепятся к планкам с помощью зажимов из луженой латуни, которые крепятся стойкими к ржавчине гвоздями. Это простой и эффективный вид проводки, который в основном используется для установки внутри помещений.

Кабельная проводка

В кабельной проводке используются кабели из ПВХ, которые проходят через ПВХ или стальные трубы.Если трубы проходят по поверхности стен и потолка, это называется кабельной разводкой. Если он проходит внутри поверхности стен и покрыт штукатуркой, это называется скрытой проводкой из кабелепровода.

Поверхностная кабельная проводка используется в промышленных приложениях для подключения тяжелых двигателей. Скрытая проводка используется в жилых помещениях и является наиболее популярным из основных методов проводки в жилых помещениях, поскольку она более безопасна и эстетична.

Если вы электрик или проводите электромонтаж у себя дома, важно знать эти основные методы электромонтажа.Так вы сможете лучше понять, какой вид работы требуется в вашем доме. Однако, хотя знакомство с прокладкой кабелей в вашем доме может быть полезно, вам не следует пытаться выполнять какие-либо электромонтажные работы, если вы не являетесь квалифицированным специалистом. Удачи в безопасном и эффективном решении электрических проблем в вашем доме.

Системы электропроводки и методы электропроводки

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами.Электропроводка должна быть установлена ​​правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия каким-либо стандартам, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / прибора или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Прежде чем приступить к монтажу жилой, коммерческой или промышленной электропроводки, необходимо учесть несколько факторов.Эти факторы включают тип конструкции здания, тип потолка, конструкции стен и пола, методы проводки, требования к установке и т. Д.

Давайте обсудим некоторые основы электропроводки, т. Е. Концепцию электропроводки, необходимые шаги, используемые методы и общие Кратко о видах электропроводки.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя или учебное пособие по электрическому подключению. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки.Если вы планируете проект, связанный с электромонтажом сети переменного тока, обязательно обратитесь за помощью и советом к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрооборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

  1. Всегда используйте защитное снаряжение, такое как очки, перчатки, обувь и т. Д., И избегайте любого прямого контакта с цепями под напряжением или под напряжением.
  2. Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
  3. Отключите источник питания при установке или подключении проводов.
  4. Электропитание, подаваемое в установку, должно контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
  5. Электропроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
  6. Используйте токопроводящие ручные инструменты, на которые они рассчитаны, для выполнения электрических работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента выйдет из строя и вызовет поражение электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Электротехнический совет / отдел обеспечивает подачу электроэнергии до внешних помещений потребителя (жилых, коммерческих или промышленных).Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита / распределительного щита различные типы электрических нагрузок, такие как вентиляторы, освещение, комнатные охладители и холодильники, подключаются через соответствующие цепи и электрическую проводку.


Существуют различные типы проводов, используемых для подключения нагрузок к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки.Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка - важная часть здания, будь то жилое здание (отдельные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (фабрики). Существует несколько способов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки.Итак, очень важно понимать, какие типы систем электропроводки подходят для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

  • Стоимость системы электропроводки
  • Тип используемых проводов / кабелей
  • Качество проводов
  • Тип нагрузки (легкая, HVAC, двигатели и т. д.)
  • Безопасность системы электропроводки
  • Возможность будущих модификаций / расширений
  • Срок эксплуатации
  • Строительство здания (деревянное, бетонное, кирпично-строительное и т. д.))
  • Пожарная безопасность

Независимо от типа проводки и выбора провода, система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет системы электропроводки (или, по крайней мере, их классификацию). Вот некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. Д.

  • Проводка в свинцовой оболочке
  • Давайте теперь посмотрим на эти системы проводки / установки по очереди.

    Проводка с планками

    В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, то есть на расстоянии 0,6 м между каждой планкой. Кабели с ПВХ изоляцией проходят через отверстия каждой планки, и, следовательно, планка поддерживает и удерживает провод.

    Это недорогой метод электромонтажа, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.


    Электропроводка кожуха и заглушки

    В этом случае кабель проходит через деревянный кожух с канавками.Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стене или потолку саморезами.

    После размещения кабелей в пазах корпуса на него надевается деревянная заглушка с пазами, закрывающая кабели. Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

    Электропроводка из планок

    В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева.Деревянные рейки крепятся к потолку или стенам с помощью дюбелей и шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

    Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Этот монтаж проводки прост и дешев, по сравнению с другими системами электропроводки, а также требует меньше времени на установку. В основном они используются для установки внутри помещений.

    В этом типе проводки в качестве электрического проводника обычно используется провод в оболочке Cabtyre (CTS) или провод в жесткой резиновой оболочке (TRS).

    Кабельная проводка

    В этой проводке кабели из ПВХ прокладываются либо через кабелепровод из ПВХ, либо через стальные кабельные трубы. Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

    Если трубопроводные трубы проходят по поверхности стен и потолка, это называется поверхностной проводкой по трубопроводу. Если кабелепроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой проводкой кабелепровода.

    Поверхностная проводка кабелепровода используется в промышленности для подключения тяжелых двигателей.С другой стороны, скрытая проводка - самый популярный и распространенный способ электромонтажа жилых домов. Электропроводка из кабелепровода - самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка из кабелепровода).

    Проводка в свинцовой оболочке

    Этот метод подключения также аналогичен проводке CTS / TRS, за исключением типа провода / кабеля. В этом случае электрический проводник сначала изолируют вулканизированной индийской резиной, а затем покрывают оболочкой из свинцово-алюминиевого сплава (95% свинца и 5% алюминия).

    Подобно проводке с обрешеткой, эта проводка также проходит на деревянной обрешетке и фиксируется лужеными зажимами.

    Типы чертежей

    Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети. Информация на чертежах дает полный дизайн или план электромонтажа, а также помогает собрать различное оборудование.

    Некоторые электрические схемы описаны ниже.Прежде чем узнать об этих схемах, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений. Ознакомьтесь с различными символами электропроводки.

    Блок-схема

    Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, показывающими взаимосвязь между блоками.

    Эта диаграмма обычно рисуется перед тем, как реализовать принципиальную схему. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах. И поэтому большинство технических специалистов мало интересуются этой диаграммой.

    Схема (схема)

    Здесь электрическая схема представлена ​​графически в упрощенном виде. Он включает информацию о положении (в мм, см или м) различных элементов, таких как осветительные приборы, розеточные коробки, распределительные коробки, потолочные вентиляторы и т. Д.

    Линейная схема

    Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, фонари, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

    Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

    Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

    Однако вы можете выполнить электромонтаж, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

    Схема электрических соединений

    Схема электрических соединений представляет собой графическое изображение цепи, которая показывает проводку между частями или элементами или оборудованием.

    Он дает подробную информацию о проводке, чтобы можно было легко понять, как установить соединение между устройствами. Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

    На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (с упрощенными формами), завершение неиспользуемых контактов и выводов, соединение через вилки, блоки, розетки, клеммные колодки, вводы и т. Д.

    Схема подключения

    Это список кабелей или проводов, используемых в установке, с указанием номера, длины, типа и количества снятия изоляции, необходимого для пайки кабеля.Он дает дорожки качения провода, а также точки начала и окончания.

    В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (например, двигателей и нагревателей) с исходными и конечными контрольными точками. Он также включает в себя идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.


    Список деталей

    Хотя это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

    Содержит информацию о типе компонентов схемы с их номерами позиций. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

    Подготовка электропроводки

    Поскольку мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка провода или кабели и электрические инструменты.

    Подготовка проводки включает следующие соображения.

    1. Типом проводника может быть одинарный сплошной провод или многожильный провод (который состоит из нескольких тонких опор). Одинарные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению питания. Для электрических установок предпочтительны в основном многожильные проводники.
    2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
    3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, коричневый для фазного провода, синий для нейтрали, зеленый для заземления и т. Д. Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
    4. Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в наших предыдущих статьях, поэтому проверьте эти электрические инструменты, нажав здесь.
    5. Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
      Начните соединять компоненты вместе, следуя схемам подключения. После того, как компоненты, инструменты и кабели выбраны, учитывая и соблюдая безопасность персонала и оборудования, приступайте к установке.

    Типы электропроводки

    Мы знаем, что электрическая цепь - это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

    По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического соединения с устройством или устройством.

    В основном, проводка делится на два типа в зависимости от того, как устройства запитаны или подключены к источнику питания. Это:

    • Параллельная проводка
    • Последовательная проводка

    При параллельной проводке несколько устройств в установке получают питание от одной цепи.Это наиболее распространенная электропроводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

    В этом случае фазный (или горячий) и нейтральный кабели проложены через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

    Последовательная проводка - это редко используемая проводка, при которой горячий провод проходит через несколько устройств, а затем последняя клемма устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

    Примеры электропроводки

    Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров схем электропроводки, которые обычно используются в наших домах / офисах.

    Одиночная лампа (или любая другая нагрузка), управляемая односторонним переключателем

    В этом случае горячий провод подключается к одной клемме переключателя, а другая клемма переключателя подключается к положительной клемме лампы, затем к отрицательной клемме лампы подключается к нейтральному проводу, как показано на рисунке.

    Две лампы, управляемые односторонним переключателем

    В этом случае две лампы подключаются параллельно проводам питания (фаза и нейтраль), которые прокладываются с помощью одностороннего переключателя, как показано на рисунке.

    Одиночная балка, управляемая двухпозиционными переключателями

    Эта проводка также называется лестничной проводкой. В этом случае лампочка / лампа управляются из двух разных мест / источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

    Электропроводка склада

    Электропроводка этого типа используется в больших подъездах, длинных переходах, складах и туннельных сооружениях, имеющих много комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

    Когда человек выходит из одной комнаты и входит в другую, поворот переключателя света выключает лампу в предыдущей комнате, а лампы в этой комнате включаются.Он выключает одну лампу и включает другую. Принципиальная электрическая схема для электропроводки склада показана ниже.

    Люминесцентная лампа, управляемая односторонним переключателем

    Переключение люминесцентной лампы с помощью одностороннего переключателя через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

    Розетка Розетка Проводка

    Розетка держит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

    Электропроводка платы управляющего переключателя

    Принципиальная схема панели управляющего переключателя показана на рисунке ниже. При этом потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

    Заключение

    Это простое учебное руководство по системам электропроводки, различным типам электропроводки, факторам, которые следует учитывать при выборе метода установки, используемым различным типам электрических чертежей, а также нескольким примерам схем / схем электропроводки.

    Как провести электричество на кухонном острове

    Q: Мы реконструируем нашу кухню и добавляем остров. Нам бы хотелось, чтобы в нем были электрические розетки, но пол из цельной древесины над бетонной плитой.Как проложить провода через бетон, не повредив пол? - Эрика Венаски, Miller Place, NY

    Просто чтобы вы знали, наличие розетки на кухонном острове не обязательно; это фактически требуется Национальным электротехническим кодексом на любом острове со столешницей более 12 на 24 дюйма. Ваше желание - их приказ.

    Подача электричества на ваш остров не должна быть слишком сложной задачей, особенно если вы снимаете существующие шкафы. И для этого потребуется всего лишь удалить полоску или две напольного покрытия.Если у вас остались обрезки, оставшиеся после укладки пола, я сомневаюсь, что вы сможете сказать, что какие-то работы были выполнены.

    Как провести электричество на кухонном острове

    • Вам нужно будет прорезать траншею в бетоне для трубопровода из ПВХ, по которому электрический кабель будет проложен под полом. Лучшее место для этой траншеи будет под полосой пола, которая проходит перпендикулярно от ближайшей стены к тому месту, где будет находиться ваш остров.
    • Закройте соседние полосы малярной лентой, чтобы защитить их отделку, затем пропустите циркулярную пилу вдоль середины полосы.
    • Сделайте второй надрез на расстоянии ½ дюйма параллельно первому; используйте долото и молоток, чтобы удалить три куска обрезков.
    • Затем вырежьте открытую полосу фанеры или OSB, которая покрывает плиту, но не проходит насквозь; бетон испортит ваше пильное полотно. Вместо этого закончите разрез универсальным ножом. Сохраните кусок на потом.
    • Следующий шаг - аренда электрической пилы для резки бетона с алмазным диском для сухой резки. Используйте его, чтобы сделать четыре параллельных пропила на расстоянии около ½ дюйма друг от друга в обнаженном бетоне.Эти порезы поднимут облака пыли, поэтому не забудьте надеть защитные очки и респиратор. Если помощник будет держать шланг для влажного / сухого пылесоса рядом с лезвием, это поможет уловить часть облака.
    • Продолжайте делать неглубокие проходы по каждому пропилу, пока все они не достигнут глубины не менее 2 дюймов. Затем отломите язычки бетона, ударив их вбок молотком.
    • Пропылесосьте мусор из траншеи, затем проложите отрезок трубы из ПВХ диаметром 1 дюйм с коленом на 90 градусов на каждом конце.Такой диаметр дает вам возможность проложить до трех кабелей к вашему острову, если вы или будущий владелец решите установить там бытовую технику.
    • Чтобы заполнить траншею, смочите ее водой, смешайте портландцементный раствор, такой как безусадочный прецизионный раствор Quikrete, до текучей консистенции, положите его в траншею и затрите затиркой заподлицо с плитой.
    • Через 24 часа возьмите отрезанную ранее полосу чернового пола, нанесите отверждаемый влагой строительный клей по ее нижней стороне и приклейте черновой пол к плите.
    • Теперь вы можете приклеить полосу сменного напольного покрытия к черному полу. Но сначала отрежьте деревянную бирку чуть ниже канавки полосы. Это позволит вам вставить гребешок планки в паз соседней планки и установить замену заподлицо с существующим полом.

    Related Post

    2021 © Все права защищены.
