насосно смесительный узел своими руками для водяного пола без насоса, как работает, фото и видео

Содержание:

Кратко о системе
Что смешивает станция
Общая схема работы смесителей для теплого пола
Устройство смесительного узла
Двухходовой клапан
Трёхходовой клапан
Настройка системы

Тёплые полы – это уже давно не роскошь. Некоторые системы тёплого пола способны прогревать квартиру самостоятельно, однако, чаще всего они применяются вместе с радиаторным отоплением, чтобы создать дополнительный уют в доме, ведь всегда приятно ходить по нагретому полу. В данной статье мы подробно рассмотрим систему обогрева пола, основой которой является насосно-смесительный узел для теплого пола.

Кратко о системе

Обогрев пола производится благодаря проложенным в бетонной стяжке трубам, по которым течёт нагретая вода. Трубы подключаются к смесительной станции, как говорилось выше, это основа всей системы. Останавливаться на монтаже водоносных труб не имеет смысла, ведь об этом вы можете прочитать в другой статье на нашем сайте, поэтому сразу перейдём к разговору о смесителе.

Что смешивает станция

Вода в отопительные системы поступает из нагревательного котла, который разогревает воду до высоких температур (примерно до 70°C). Такая температура нужна лишь для душевой, а для систем обогревания она чересчур велика, ведь максимальная температура пола, комфортная для человека, не должна превышать 30°C, однако и здесь стоит сделать отступление. Смесители не охлаждают воду до комфортных температур, ведь теплоноситель (вода) должен прогревать всю бетонную стяжку, поэтому нужная температура воды будет равняться 35-55°C.

Если вы решите построить теплый пол без смесительного узла, то при его монтаже используйте низкотемпературные контуры, которые будут подключаться напрямую к котлу. Котёл должен выдавать воду температурой не выше 55°C.

Данный способ не подойдёт пользователям, которые хотят подключить в систему иные потребители горячей воды, например, душ или центральное отопление, ведь температуры в 50°C будет недостаточно.

Общая схема работы смесителей для теплого пола

Принцип работы системы достаточно прост:

1. Вода нагревается в котле и поступает по трубам к смесителю;
2. Там она подходит к термосмесительному клапану;
3. Клапан измеряет температуру.
4. Далее вода либо пропускается в трубы тёплого пола, если она нужной температуры, либо смешивается с обраткой (водой, остывшей в нагревательных трубах), чтобы достичь подходящей температуры, после чего, она пропускается дальше в систему.

С работой данного устройства вы также можете ознакомиться, рассмотрев фото, однако если вы хотите узнать более подробно о том, как работает смесительный узел для теплого пола, то ниже вы можете более подробно ознакомиться со всеми компонентами смесителя.

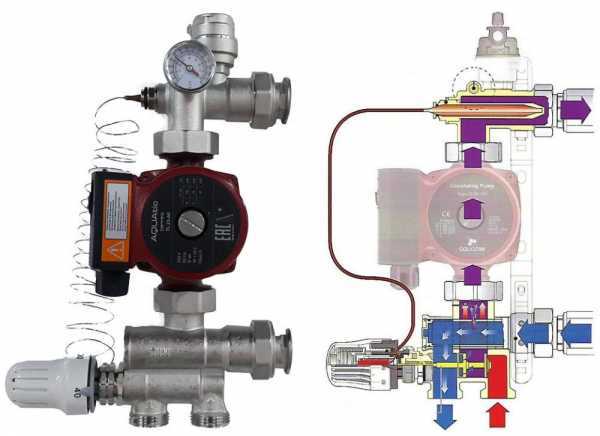

Устройство смесительного узла

Смесительный узел для водяного теплого пола – это достаточно простая система, однако очень важная. Всё коллекторное оборудование обеспечивает не только охлаждение воды, но и её циркуляцию. Вся система состоит из многих компонентов, однако некоторые из них могут не ставиться, в зависимости от эксплуатационных требований к смесителю.

Состав смесителя:

• Предохранительный клапан – незаменимая деталь этой системы. Он предназначен для контроля и пропуска воды нужной температуры.
• Циркулирующий насос – не менее важная часть. Он входит в насосно-смесительный блок для тёплого пола, который позволяет воде циркулировать по системе водного пола, кроме того, насос поддерживает постоянную скорость теплоносителя, что позволяет прогревать пол равномерно (подробнее: «Как подобрать насос для теплого водяного пола – различия в деталях»).
• Байпас – защищающая систему от перегрузок деталь.
• Дренажные и отсекающие клапаны позволяют управлять водой в системе.
• Воздухоотводчики.

Как говорилось выше, система комплектуется не всеми элементами. Здесь также стоит отметить, что весь смесительный узел устанавливают строго до системы тёплого пола. Однако место его установки вы можете выбрать сами, например, делая тёплые полы в нескольких комнатах, вы можете установить все узлы в одном шкафу, либо в отдельных комнатах, также вы можете установить оборудование на разделении высокотемпературных и низкотемпературных контуров.

Смесители для тёплого пола могут различаться не только комплектацией, но и устройством предохранительного клапана, который должен обязательно присутствовать в системе. Как правило, ставится либо двухходовый, либо трёхходовой клапан, о которых мы погорим ниже.

Двухходовый клапан

Данный клапан также называют питающим и применяют в помещениях, площадь которых больше 200 квадратных метров. На клапане устанавливается термостатическая головка, которая выполняет несколько функций: измеряет воду и управляет клапанами.

Клапаны под управлением такой головки отсекают напор горячей воды, а не обратки, что защищает тёплый пол от перегрева, кроме того, такой клапан служит продолжительное время и увеличивает срок эксплуатации всей системы.

Ещё одной характерной особенностью данного клапана является низкая пропускная способность, что для некоторых является плюсом, а для других минусом, ведь из-за этого изменения температуры происходят плавно.

Трёхходовой клапан

Это более серьёзное устройство, которое применяется для монтажа более сложных систем, например, для крупномасштабных тёплых полов с множеством контуров. Цена на такой клапан значительно выше, чем на двухходовой, однако оно того стоит, ведь трёхходовой клапан выполняет функции перепускного питающего клапана и балансировочного байпасного крана. Также трёхходовой клапан оснащается сервоприводом, управляющим термостатом и контроллерами, ориентирующимися на погоду. Читайте также: «Устройство водяного теплого пола – примеры решения».

Клапан имеет два недостатка:

1. Изменения температуры резкие, поэтому водопроводные трубы нередко страдают из-за резкого перепада.
2. Регулировать систему с трёхходовым клапаном нужно крайне внимательно, ведь из-за большой пропускной способности маленькие смещения в настройке могут привести к значительному изменению температуры (прочитайте: «Как происходит регулировка водяного теплого пола»).

Настройка системы

Вы можете настроить смесительный узел для теплого пола своими руками, следуя общей инструкции:

1. Снимите сервопривод или термоголовку, чтобы они не мешали настройке.
2. Выставьте перепускной клапан в положение 0,6 бар;
3. Рассчитайте и установите положение балансировочного клапана;
4. Настройте насос;
5. Сбалансируйте контуры напольного отопления.
6. Соедините всё оборудование.
7. Настройте перепускной клапан.

Заключение

Поставить такую систему в своём доме достаточно просто, кроме того, используя смеситель для теплого пола, вы экономите немало денежных средств, однако не стоит экономить на самом оборудовании. Также не забывайте о необходимых компонентах, ведь, например, смесительный узел для теплого пола без насоса работать не будет.

Смесительный узел для теплого пола: принцип действия и описание

Организация теплых водяных полов в доме с применением высокотемпературного отопительного оборудования (котел, радиаторы) невозможна без использования специального смесителя. Официальное название устройства — смесительный узел, обеспечивающий соблюдения СНиП и строительных норм по эксплуатации систем нагрева воздушных масс снизу помещений.

Его необходимо устанавливать и в том случае, когда обогрев объекта выполняется с помощью высоко- и низкотемпературных систем, и в том случае, когда низкотемпературная система играет роль основной и функционирует за счет автономного котла отопления. Выясним, можно ли установить смесительный узел для теплого пола своими руками, как он работает, и зачем используется.

Зачем устанавливать смесительный узел?

При организации системы водяного нагрева пола ее подключают к отопительному оборудованию — котлу. Он подает нагретый до 70-950С теплоноситель (воду) в радиаторы и автоматически в трубы водяного пола. В результате поверхность напольного покрытия раскаляется до 65-850С. Но нормам СНиП такой температурный режим недопустим. Правила четко оговаривают допустимый диапазон — 27-330С — нагрева напольной поверхности. Получить требуемую настроечную температуру позволяет установка смесителя в систему теплого пола — оборудование для принудительного распределения водных потоков.

Благодаря ему горячий теплоноситель, поступающий из котла, автоматически смешивается с остывшей водой, поступающей из обратки. В подающую трубу попадает среда оптимальная по температурным данным для нагрева поверхности пола — 35-550С.

Установкой насосно-смесительного узла для теплого пола решают и ряд других проблем:

• Обеспечение максимально комфортных условий проживания в доме. Оптимальный температурный режим достигается посредством регулировки t0 носителя тепла;
• Узел смешения позволяет создать безопасные условия для перемещения по полу босиком. Ходить по поверхности, t0 которой достигает даже 400С крайне некомфортно;
• Гарантия безопасной эксплуатации стяжки;
• Защита напольного покрытия. Особенно если в качестве отделки выбран ламинат или линолеум, паркетная доска или другой настил;
• Гарантии безопасной эксплуатации системы нагрева воздушных масс снизу помещений. Грамотно установленный смеситель для теплого пола позволяет обеспечить защиту труб системы от термического расширения.

Как работает и из чего состоит смесительный узел для теплого пола?

Узлы продаются в различных вариантах сборки. Классический смесительный узел состоит из трехходового (предохранительного) клапана и циркуляционного насоса. В магазинах можно встретить и модели с расширительным баком, коллектором. При этом нужно учитывать, что даже в том случае, если котел отопления уже снабжен насосом, его будет недостаточно для нормальной работы системы обогрева. Он будет работать на снабжение горячей средой радиаторов, поэтому узел подмеса для теплого пола обязательно должен иметь автономным насос — нужен для обеспечения регулировки t0 среды в системе нагрева воздушных масс снизу.

Помимо этого смесительный узел для теплого пола оснащается термостатом, который отключает подачу жидкой среды, если в подающей трубе t0 теплоносителя превышает заданную пользователем. То есть предохраняющий датчик соединен непосредственно с насосом системы водяного нагрева пола. Описать принцип работы смесительного узла теплого пола достаточно просто:

• нагретый до заданной температуры теплоноситель подается насосом к коллектору вспомогательной системы нагрева;
• у трехходового клапана, работающего совместно с предохранительным датчиком t0, регистрируется его градус;
• клапан срабатывает, если t0 выше заданных градусов в параметрах;
• начинается подача остывшей среды из обратки;
• узел для теплого пола выполняет подмес холодной среды к горячей субстанции;
• регистрация t0 среды после смешивания;
• если температура достигла установленной нормы, клапан срабатывает;
• подача горячей субстанции закрывается;
• подача в трубы теплоносителя корректной температуры.

Классический смесительный узел выполняет не только функцию подмеса остывшей среды в горячую жидкость, но и обеспечивает его движение по петлям. Именно эту функцию берет на себя циркуляционный насос. Современный термостатический смеситель для теплого пола может оснащаться и отводчиком воздуха, и байпасом (предупреждает перегрузки), и отсекающими/дренажными клапанами. Набор входящего в состав оборудования напрямую зависит от тех задач, которые поставлены перед системой нагрева. Поэтому если перед вами стоит проблема, как собрать смесительный узел для теплого пола своими руками, то первоначально рекомендуют определиться с функциональностью отопительного оборудования, а затем только закупать составляющие.

Устанавливается смесительный узел строго до контура системы. Место размещения не играет существенной роли — в комнате, где оборудован теплый пол, котельной и т.д. Хотя многие эксперты рекомендуют при обогреве свыше 2 комнат монтировать узлы подмеса локально — в обогреваемом помещении. Грамотно продумав устройство смесительного узла для теплого пола, можно организовывать водяные системы в квартирах многоквартирных домов. То есть проводить подключение вспомогательного нагрева к однотрубной системе. Также при сборке узла подмеса можно использовать двухходовые клапаны. Выяснив, из каких составляющих собирается смесительный узел для теплого пола и, разобрав принцип работы оборудования, рассмотрим схемы подключения.

Разновидности узлов смешения для теплого пола и схемы подключения

Недостаточно разобраться с тем, как самому собрать смесительный узел для теплого пола, нужно определиться с типом оборудования. На рынке можно найти:

• Узел распределительный последовательного вида смешивания.

Этот класс подмеса сред называют наиболее энергоэффективным. Это связано с тем, что среда обратки имеет низкую t0. А это значит, что теплоотдача максимальна. Но при этом узел последовательного смешения для теплого пола еще и наиболее производителен. Доказано, что расход циркуляционного насоса поступает непосредственно в петлю, для которой осуществлялась сверка t0 среды. Благодаря этим особенностям смесительный узел этого класса подмеса является идеальным оборудованием для низкотемпературных систем.

• Смесительный узел параллельного класса смешивания.

Применяется в системах водяных полов довольно редко, поскольку считается наименее производительным. Полный расход циркуляционного насоса поступает не в петлю водяной системы, а по разные стороны насосного узла для теплого пола, что создает существенные потери. При этом производители предлагают модели оборудования, в которых имеется и внутренние потери. Невысока и его энергоэффективность. Дело в том, что t0 среды идущей от оборудования приблизительно равна t0 настроечной среды. Поэтому эксперты не рекомендуют использовать смесительный узел для теплого пола, а устанавливать на высокотемпературные обогревательные системы.

Выбирая распределительное устройство, обращают внимание, что есть приборы последовательного подмеса с центральным и боковым смешиванием. Тип оборудования подбирается индивидуально по характеристикам системы. Устанавливая смесительный узел для теплого пола своими руками, нужно строго следовать рекомендациям производителя.

Двух- и трехходовой смесительный узел для теплого пола и схемы подключения

При организации вспомогательного нагрева воздушных масс снизу помещения можно установить своими руками смесительный узел для теплого пола с трехходовым краном или двухходовым. Схема и принцип функционирования систем будут разными. Применение двухходовых клапанов обеспечивает создание простейшей конструкции.

Их также можно найти в магазин под названием питающие краны. Двухходовый узел теплого пола снабжается термоголовкой и датчиком среды жидкостного класса. Благодаря дополнительным устройствам происходит контроль t0 среды.

Принцип функционирования системы будет следующим:

• постоянно циркулирующей средой системы является обратка — охлажденная субстанция;
• к ней при значительном остывании подается горячая жидкость от котла;
• после подачи среды от нагревательного котла установленный своими руками узел подмеса для теплого пола выполняет смешивание субстанции.

Главное преимущество двухходовых устройств — плавность нагрева среды. Они гарантируют отсутствие перегрузок системы, поскольку обладают низкой пропускающей способностью. За счет этого применять питающий смеситель для теплого водяного пола наиболее рационально в небольших помещениях — ванная или детская комната, спальня, кухня. Для обогрева площадей свыше 60 м2 его использование неразумно.

Трехходовой насосно-нагревательный узел для теплого пола выполняет две функции — балансировочного и питающего крана. Его принцип работы заключается в смешивании горячей среды с охлажденной обраткой (детально описан выше). Преимущество термосмесительного узла в возможности оборудовать систему дополнительными устройствами, позволяющими расширить ее возможности и упростить регулировку. Его считают универсальным оборудованием. Рекомендуют использовать:

• при обустройстве водяных систем на больших площадях;
• при снабжении отопительного оборудования погодными контролерами;
• в системах с количеством петель от 4 и более.

Имеет трехходовой смеситель теплого пола и недостатки. Главный из них — высокая пропускающая способность. Она при малейших отклонениях в работе заслонки устройства неизбежно приведет к существенному повышению t0 среды. Неизбежны перегревы. Второй недостаток — насосный узел может приводить к скачкам температуры. Если объем среды, идущей от котла, больше объема обратки, нестабильной работы не избежать. Именно поэтому в схемах смесительного узла с трехходовым клапаном всегда присутствует дополнительное контрольное оборудование — сервопривод, датчики, контролеры и пр.

Монтаж обоих видов устройств проводится строго по схеме. А как правильно установить трехходовой клапан на теплый пол, подскажут рекомендации производителя устройства.

Как отрегулировать теплые полы водяные на узле смешивания?

После подключения трехходового клапана к теплому полу, нужно проверить его корректность установки и отрегулировать работу. Для новичка эта процедура может показаться длительной и трудоемкой, но если следовать инструкции, представленной ниже в тексте, можно избежать ошибок. На первом этапе потребуется снять сервопривод. Затем действовать так:

• Выставить клапан в позицию 0.6 бар. Это предельное значение.
• Выставить балансировочный клапан петли.

Рассчитываем положение по формуле .

_{Кv6=〈〈t1 – t2обр〉/〈t2подачи – t2обр〉-1〉 * Кvt}

Цифрой 1 обозначаются контур радиаторов, а двойкой — водяной системы. Чтобы определить, какая должна быть пропускающая способность клапана для выбранной схемы теплого пола с трехходовым клапаном, нужно подставить все известные в формулу. Учитывают, что коэффициент К=0.9.

_{Кv6=〈〈t1 – t2обр〉/〈t2подачи – t2обр〉–1〉 * Кvt=((95-35)/(45-35)-1)*0,9=4,05}

• Отрегулировать в соответствии с полученными данными расход и потери насоса. Провести отладку его работы непросто. Поэтому эксперты рекомендуют выставить оборудование на минимум. В ходе эксплуатации водяной системы с распределительным узлом для теплого пола станет понятно, что мощности агрегата недостаточно. Значит, добавляется скорость ровно на 1 положении. Снова тестируется система. Если опять не хватает мощности, добавляют еще на 1 положение. Так до тех пор, пока желаемая скорость среды в системе не будет выставлена корректно.
• Настройка работы петель. Если в схеме коллектора теплого водяного пола с 3 х ходовым клапаном предусмотрен только 1 контур, этот этап можно смело пропустить. Балансировка петель выполняется только при наличии 2 и более контуров.
• Связывание термосмесительного узла для теплого пола с другими устройствами отопления. Чтобы выполнить эту процедуру необходимо все радиаторные клапаны поставить в положение открыто.
• Регулировка перепускного крана. Здесь выставляется значение давления на 10% больше максимального параметра насоса. Его можно посмотреть в технической документации к оборудованию.
• Проверка функциональности насосного смесительного узла в системе. Процедура выполняется для каждой петли по отдельности. На этом этапе также рекомендуется оценить физическую работу системы нагрева воздушных масс — равномерность, прогрев холодных зон и т.д.

На этом регулировка теплых полов в смесительном узле завершена. При выявлении на каком-либо этапе отклонений проводят сброс настроек и повторную регулировку. Процедура непростая, особенно если используется самодельный смесительный узел для теплого пола, поскольку есть немалый шанс некорректного подбора оборудования и сборки конструкции. Поэтому монтаж и регулировку водяной системы (самой сложной в подключении и настройке) разумнее доверить специалисту.

Здесь приведено несколько схем подключения трехходового смесительного клапана теплого пола, а также варианты систем с двух- и 4-ходовыми элементами. Их выбор зависит от индивидуальных особенностей системы и целесообразности. Купить насосно-смесительный узел теплого пола можно в специализированных магазинах. Лучшими считаются узлы смешивания для теплого пола производства торговой марки VALTEC, Uni Fitt Solomix, Oventrop, Watts и других. При выборе обращают внимание на комплектацию оборудования — с насосом и клапаном, без насоса и т.д.

Термостатические смесительные клапаны, смесительный клапан Taco. Hydronic Caleffi, Cash Acme

Термостатические смесительные клапаны предназначены для регулирования температуры воды в теплоизлучающих полах PEX, солнечном водонагревателе и других гидравлических системах. Смесительные клапаны Taco Power также предназначены для солнечных резервуаров с горячей водой, когда необходимо снизить температуру воды до безопасного уровня для домашнего использования. Термостатические смесительные клапаны Caleffi для водяных систем и систем питьевого водоснабжения. Термостатические смесительные клапаны Caleffi Solar для регулирования температуры воды в резервуарах для хранения воды на солнечных батареях. Не содержит свинца и одобрен во всех штатах. Смесительные клапаны Honeywell предназначены как для отопления, так и для ГВС. Смесительные клапаны Cash Acme Heatguard с разъемами Sharkbite.

• Смесительные клапаны Taco Нагрев

• Нагрев смесительных клапанов Cash Acme

• Смесительные клапаны Caleffi для обогрева

• Смесительные клапаны Honeywell для обогрева

• Смесительные клапаны Taco 3-ходовые 3/4 дюйма Sweat

• Смесительные клапаны Taco, 3-ходовые, 1 дюйм, пот

Дополнительная информация:

Смесительные клапаны водяного отопления используются для всех типов систем водяного отопления, где вам необходимо иметь более низкую температуру, выходящую из вашего источника тепла (например, котла). Некоторые из этих смесительных клапанов можно использовать для бытовых систем водоснабжения с открытым контуром, где требуется более высокая температура бака, но необходима безопасная температура воды на выходе. Мы продаем смесительные клапаны Taco, смесительные клапаны Honeywell, смесительные клапаны Caleffi и смесительные клапаны Cash Acme. Они поставляются с потовыми, резьбовыми, быстроразъемными соединениями и трубными соединениями PEX.

Для получения дополнительной информации нажмите на отдельный продукт, чтобы просмотреть подробные технические характеристики и документацию в формате PDF.

См. наш Учебный центр по примерам водяных систем отопления. Нажмите на эту ссылку, чтобы просмотреть Учебный центр.

Термостатические смесительные клапаны: Применение в водопроводе и водяном отоплении

Термостатический смесительный клапан для жилых помещений

Термостатические смесительные клапаны предназначены для водопровода или водяного отопления? Оказывается, они для обоих. Такой же клапан можно найти в системе горячего водоснабжения, а также в регулирующем клапане для водяного отопления. Это делает эти важные части оборудования настоящими рабочими лошадками машиностроительной промышленности, перекрестным продуктом, одинаково важным для обоих секторов.

Термостатические смесительные клапаны используются в жилых, коммерческих и общественных помещениях как для водоснабжения, так и для водяного отопления. Основная функция этих клапанов заключается в контроле температуры воды на выходе либо в системе горячего водоснабжения, либо в обеспечении подачи низкой температуры в систему лучистого теплого пола. Часто один и тот же физический клапан может использоваться для обоих применений.

Однако существует множество различных типов, размеров и конфигураций клапанов, предназначенных для конкретных применений. Что касается сантехники, существует множество уникальных применений, требующих очень специфических термостатических клапанов. Для большинства гидравлических применений термостатические клапаны обычно представляют собой трехходовые клапаны, используемые в проектах малого и среднего размера.

Изменения правил водопроводно-канализационного хозяйства, принятые в большинстве юрисдикций по всей Канаде, теперь требуют контроля температуры горячей воды с помощью термостатических смесительных клапанов. Температура воды, подаваемой на все светильники, не должна превышать 49°C (120F). Это требует, чтобы смесительный клапан, сертифицированный по стандарту CSA CAN/CSA B125-01, был установлен на линии распределения горячей воды как можно ближе к верхней части бака водонагревателя и установлен на заводе на 49°C.

Там, где условия объекта, такие как длинные участки трубопровода, могут привести к тому, что температура воды, подаваемой в кран, будет значительно ниже 49C, то вместо клапана, устанавливаемого на резервуаре, должен быть установлен смесительный клапан, сертифицированный по стандарту CSA B125-01.

Чтобы понять требования этих кодов, важно понять, почему регулирование температуры так важно в системе горячего водоснабжения. Термостатический смесительный клапан обеспечивает важные преимущества безопасности и комфорта для жителей здания. Горячая вода для бытовых нужд потенциально подвергает жильцов здания двум очень конкретным опасностям: угрозе ошпаривания чрезмерно горячей водой и возможности роста бактерий Legionella.

Ожог от воздействия очень горячей воды вызывает разрушение клеток кожи, а иногда и нижележащих структур мышц. Обваривание может привести к ожогам, столь же разрушительным, как и ожог от огня. Исследования показали, что ошпаривание горячей водой может произойти всего за несколько секунд, а у маленьких детей с тонкой нежной кожей еще меньше. Кроме того, медленная реакция пожилых людей и инвалидов делает их особенно уязвимыми к серьезным ожогам горячей водой.

Температура воды 60C (140F) может вызвать ожог третьей степени у взрослых за пять секунд, а у детей от 0 до 5 лет за три секунды. Чтобы предотвратить ошпаривание, решение состоит в том, чтобы поддерживать температуру воды ниже 49.C.

Болезнь легионеров — это разновидность пневмонии, вызываемая распространенной бактерией Legionella. И болезнь, и бактерия были впервые обнаружены в 1976 году, когда вспышка на съезде Американского легиона привела к гибели 29 человек.

При попадании Legionella в водопроводную систему эти бактерии могут быстро размножаться. Температура воды от 20°C (68°F) до 49°C (115°F) в домашней водопроводной системе обеспечивает идеальные условия для роста бактерий. Бактерия обитает внутри труб и часто встречается в накипи и отложениях в баках водонагревателей. Наиболее широко принятый и предпочтительный метод предотвращения легионеллеза заключается в постоянном поддержании температуры в системе горячего водоснабжения на уровне 60°C (140°F) или выше, но не ниже 55°C (131°F).

Так что же делать? Выключите водонагреватель до более низкой температуры, чтобы предотвратить опасные ожоги, но есть ли риск роста бактерий? Увеличьте температуру, чтобы предотвратить потенциальный рост бактерий Legionella, но рискуете обжечься? Ни один из них не является хорошим выбором.

Смесительный клапан системы, установленный на выпускном отверстии бака

Теперь легко понять, почему правила водопровода требуют использования термостатического смесительного клапана. Это идеальный способ решить обе эти серьезные проблемы и обеспечить конечного пользователя комфортным и безопасным горячим водоснабжением.

Термостатический смесительный клапан нейтрализует обе угрозы, позволяя настроить водонагреватель на достаточно высокую температуру, чтобы уменьшить угрозу роста бактерий, при этом смешивание поддерживает соответствующую температуру воды на выходе из сантехники и позволяет жильцам пользоваться раковинами. , душ или ванну с меньшей боязнью ошпаривания.

При использовании смесительного клапана дополнительным преимуществом для конечного пользователя является увеличение полезного объема горячей воды. С водой, хранящейся при более высокой температуре 60C, а затем смешивая ее до 49C на выходе, в результате количество пригодной для использования горячей воды увеличивается примерно на 50 процентов по сравнению с тем, когда в баке поддерживается только температура 49°C. Это приводит к превращению емкости 40-галлонного бака в эквивалент 60-галлонного бака. Это большее количество горячей воды, подаваемой из бака, означает, что у конечного пользователя меньше шансов остаться без горячей воды.

Существует два основных типа термостатических смесительных клапанов, используемых в водопроводных системах. Системное устройство предназначено для ограничения температуры воды в источнике горячей воды для распределения в подающую сеть и устанавливается вблизи выхода водонагревателя. Системные клапаны доступны в самых разных размерах для жилых и коммерческих помещений от ¾ до 3 дюймов.

Некоторые производители изготавливают комплекты бытовых баков, включающие смесительный клапан, соединительные фитинги и гибкую перепускную линию холодной воды. Эти комплекты упрощают подключение к верхней части обычного водонагревателя резервуарного типа.

Точечное устройство предназначено для ограничения температуры воды для одного или группы светильников. Обычно его прикрепляют непосредственно к душе или под раковиной, чтобы контролировать температуру воды и обеспечивать защиту от ожогов.

Существует специальный тип аварийного термостатического смесительного клапана, который специально разработан для подачи теплой воды для экстренного промывания глаз или душа. Текущий стандарт ANSI требует экстренного промывания глаз и обильного душа для подачи прохладной воды в течение 15 минут. Это гарантирует, что пользователь не будет подвергаться воздействию очень холодной воды и, возможно, гипотермии или очень горячей ошпаривающей воде.

Комплект смесительного клапана для бытового бака с датчиком температуры

В системах водяного отопления термостатический смесительный клапан представляет собой простое решение для обеспечения более низкой температуры подаваемой воды в систему лучистого теплого пола в жилых и небольших коммерческих помещениях. Всякий раз, когда лучистое отопление пола комбинируется в одной системе с системами распределения более высокой температуры, такими как фанкойлы или плинтусные радиаторы, смесительный клапан необходим.

Смесительный клапан позволяет настроить источник тепла (бойлер или водонагреватель) на более высокую температуру для удовлетворения высоких температурных нагрузок, а затем через смесительный клапан подавать в излучающий контур воду с более низкой температурой.

Примером может служить очень распространенная гибридная система с теплым полом в подвале и фанкойлом для обогрева верхних этажей. Это двухтемпературная система, в которой для теплого пола с большой массой обычно требуется температура подаваемой воды от 35°C до 45°C, а для фанкойла требуется гораздо более высокая температура от 65°C до 75°C. Если вы попытаетесь обеспечить только одну температуру для обеих областей, вы создадите большие проблемы. При высокой температуре подачи вы резко перегреете пол, что может привести к повреждению или трудно контролировать тепловую мощность. При низкой температуре подачи вы не получите достаточную тепловую мощность от фанкойла.

Решение состоит в том, чтобы разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном (см. схему трубопроводов). Фанкойл будет получать воду высокой температуры непосредственно от источника тепла, а лучистый пол будет получать воду более низкой температуры, поступающую от термостатического клапана.

Очень важно убедиться, что циркуляционный насос для радиационного контура установлен после смесительного клапана, в противном случае вы не получите достаточного потока через радиационные контуры. Помните, что вода всегда будет идти по пути наименьшего сопротивления, и если насос находится перед термостатическим клапаном, она будет проходить прямо через клапан, а не через контуры.

Термостатический смесительный клапан для теплого пола

Также важно никогда не пытаться заставить эту систему работать только с одним насосом для обеих нагрузок. Держите нагрузки раздельными, чтобы обе они получали необходимый поток. Используйте пружинные обратные клапаны на обеих линиях подачи, чтобы предотвратить термосифонирование в зоны над механическим помещением. Чтобы обеспечить точность настройки температуры, убедитесь, что температура горячей воды, подаваемой к смесительному клапану, как минимум на 5°C (10°F) выше требуемой температуры смешанной воды.

Добавление системы теплого пола в подвале к водонагревателю является очень популярным вариантом для многих домов. Что может не понравиться в теплом удобном лучистом отапливаемом подвале? Даже при наличии только этой однотемпературной схемы теплого пола очень важно иметь термостатический клапан. В соответствии с нормами, требующими, чтобы водонагреватель поддерживал температуру 60°C, температура воды должна быть снижена до того, как она попадет на пол. Поэтому необходимо установить термостатический клапан перед насосом системы теплого пола.

Основной функцией термостатического смесительного клапана в системе отопления является регулирование температуры воды на стороне подачи распределительной системы, но во многих системах это не единственная функция смесительного устройства. В системах, использующих «обычные» неконденсационные котлы, термостатический смесительный клапан также может гарантировать, что температура обратной линии котла остается достаточно высокой для предотвращения продолжительной конденсации дымовых газов.

При использовании для этой цели смесительного клапана часть горячей воды смешивается с более холодной водой, возвращающейся из распределительной системы, смесь направляется обратно в котел. Цель состоит в том, чтобы поднять температуру на входе в котел достаточно высоко, чтобы предотвратить конденсацию дымовых газов, что обычно означает выше 55°C (131°F). Это повышение температуры обратной воды никогда не требуется для конденсационного котла, и, поскольку сегодня устанавливается все больше и больше конденсационных котлов, это приложение больше не будет встречаться очень часто.

Двухтемпературная гидравлическая система с термостатическим смесительным клапаном

Существуют три основные технологии, используемые для термостатических смесительных клапанов: технология воскового элемента, биметаллическая пластина и технология заполнения жидкостью. Наиболее распространенным типом, используемым в жилых и небольших коммерческих помещениях, как для водопровода, так и для отопления, является технология восковых элементов. Восковой элемент обеспечивает высокую точность, быструю реакцию и чрезвычайно долгий срок службы с небольшим количеством движущихся частей.

В работе термостатического смесительного клапана используются три основных компонента: шпиндель или вал, термоэлемент и возвратная пружина. Возвратная пружина обеспечивает возвратную силу вверх к тепловому элементу. Термоэлемент действует как подвижный блок, который реагирует на изменения температуры, открывая порты для изменения потока воды между входами горячей и холодной воды.

При использовании темперированной воды термоэлемент измеряет температуру на выходе и позиционирует узел седла, который регулирует поток горячей и холодной воды, подаваемой в порт смешанной воды. Если температура смеси на выходе увеличивается, термостат расширяется, перемещая узел седла, чтобы впустить больше холодной воды, и в то же время ограничивая входное отверстие для горячей воды.

И наоборот, если температура смеси на выходе снижается, термостат сжимается, пропуская больше горячей воды и ограничивая входное отверстие для холодной воды. В обоих случаях температура смешанной воды на выходе автоматически и постоянно поддерживается на заданном уровне. Большинство клапанов имеют функцию безопасности, которая перекрывает впускное отверстие для горячей или холодной воды в случае сбоя подачи холодной или горячей воды.
