Расположение розеток на кухне (12 фото и схемы размещения)

Электрооборудование существенно упрощает человеческий труд, делая его намного комфортабельнее. Установить приборы в кухонном помещении можно по-разному, но к местам монтажа должно быть подведено электропитание.

На кухне розетки устанавливают в соответствии с определенными требованиями:

  • должны располагаться на высоте более 10-20 см от пола;
  • расстояние между розеткой и электрическим прибором не должно быть более 1 м;
  • установка должна позволять подключение всего оборудования, как правило, в кухонном помещении необходимо от 4-х штук;
  • установка поблизости от мойки и газовой плиты запрещается;
  • место должно быть недоступным для детей.

Почитайте, как правильно располагать розетки согласно ГОСТам.

Количество розеток имеет значение

Для того чтобы рассчитать, сколько мест подключения к электросети необходимо в кухонном помещении, следует посчитать бытовую технику, которая будет использоваться. Если в настоящее время еще нет оборудования, то под него все равно рекомендуется сделать розетку. К примеру, сейчас на кухне нет вытяжки, но её покупка запланирована. Специалисты рекомендуют подвести под неё питание, так как монтаж после ремонта будет выполнить невозможно.

Только после того, как определено количество розеток, следует продумать, в каких местах их установить. Монтировать приборы необходимо в соответствии с требованиями пожарной безопасности и личными желаниями.

Как можно их расположить?

Чаще всего розетки размещают над кухонной столешницей на высоте 10-20 см. Для защиты от детей они могут оснащаться специальными пластиковыми крышками, которые скрывают их от глаз и ограничивают доступ.

Для подключения электродуховок, посудомоечных и стиральных машин иногда делают розетки, встроенные в шкаф. Однако стоит заметить, что доступ к ним ограничен и они часто оказываются заставленными.

Для вытяжки розетка встраивается в навесной шкаф либо монтируется под потолком.

С каждым годом количество электроприборов растет, поэтому приходится придумывать новые варианты их подключения. Инновационным решением стали

выдвижные системы. Они могут устанавливаться как вертикально, так и горизонтально, монтируются в шкаф или столешницу. Внутри корпуса могут находиться несколько розеток, аудиовыходы.

Такие приборы позволяют сэкономить пространство и избавят от удлинителей и переносок, провода которых постоянно мешают и создают неэстетичный вид.

Еще одна инновация – это угловые системы распределения. Они помогут рационально использовать поверхность и задействовать угловую зону.

Существует еще один тип – встроенные в столешницу электророзетки, которые занимают меньшую глубину. Открываться они могут как книжка, а сверху защищены алюминиевой крышкой.

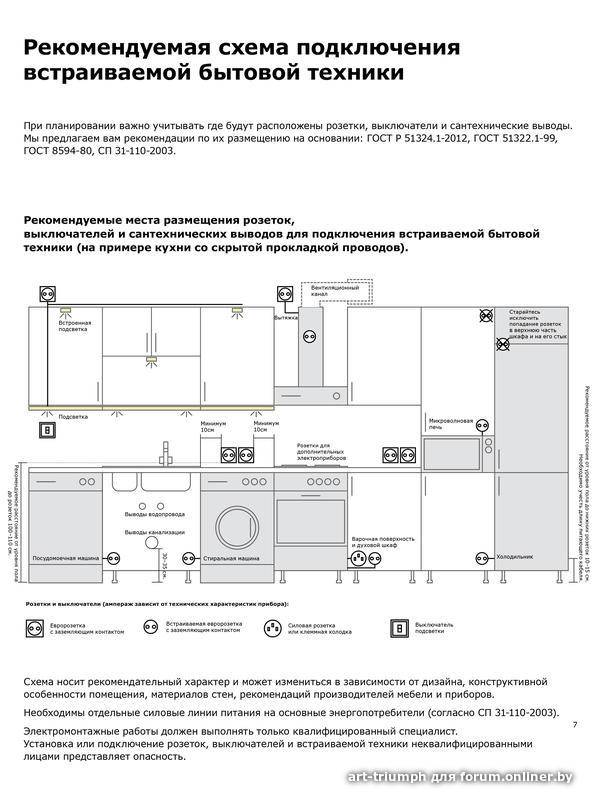

Примеры размещения розеток в дизайне кухни:

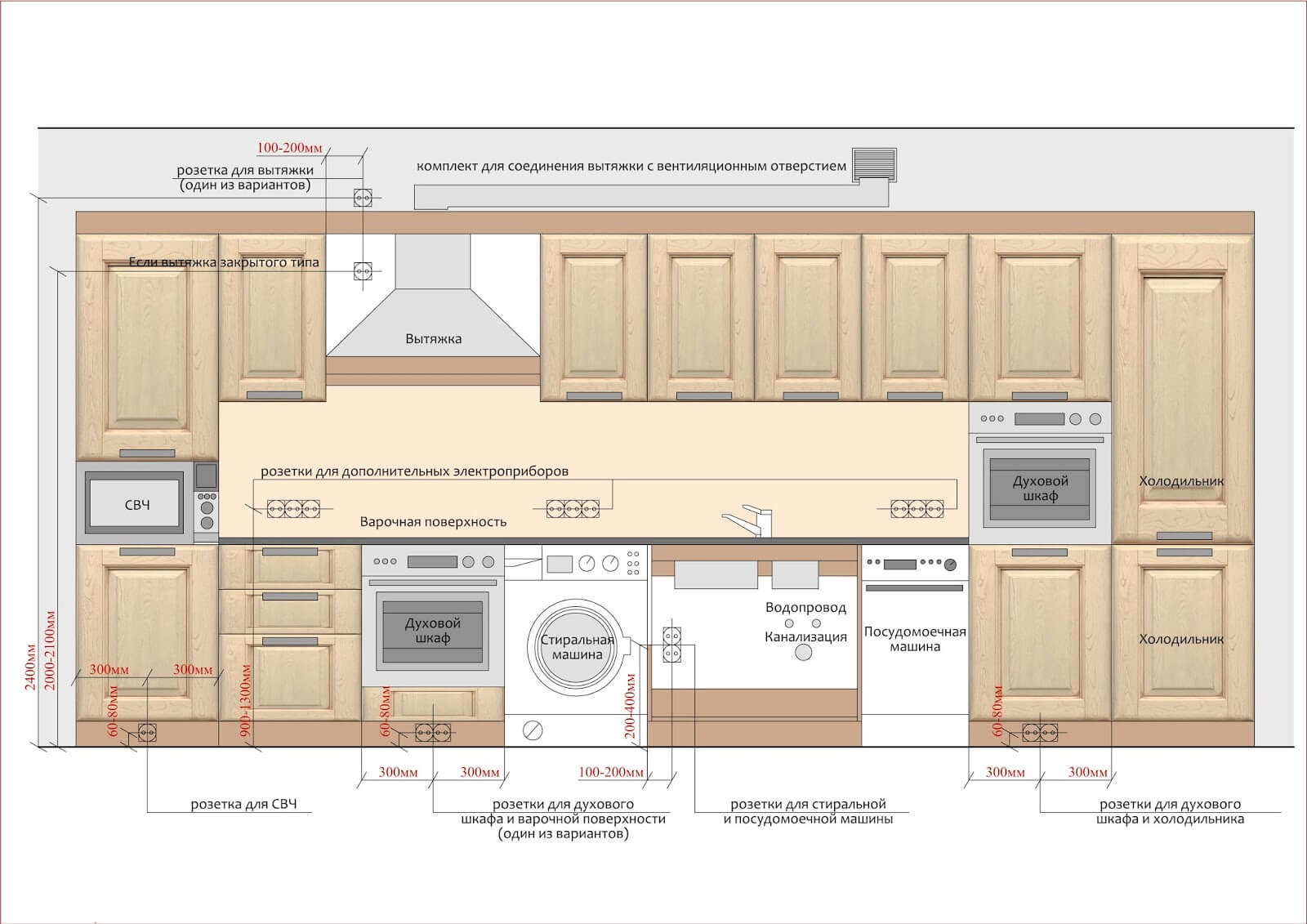

Схема расположения электророзеток

Самой распространенной для размещения розеток на кухне является трехуровневая схема:

  • Нижний уровень.
    На нем располагают подключения для крупной бытовой техники (10-30 см от пола).

  • Средний уровень. Здесь подключаются приборы, расположенные на столешнице.

  • Верхний уровень. Используется для подключения подсветки и вытяжки.

Монтажные работы по установке розеток не являются слишком сложными, но работа с сетями электролиний требует определенных знаний и навыков. Именно поэтому их стоит доверить специалистам, которые учтут все ваши пожелания, не нарушая нормы и технологии.

Если вы решили выполнять всё самостоятельно, необходимо изучить параметры своей кухни, определить лучшие и необходимые места и провести монтажные работы, не нарушая технику безопасности.

инструкция, фото- и видео-уроки, цена

Проблема с нехваткой розеток на кухне существовала еще 20-25 лет назад, что же можно сказать про сегодня, когда бытовых приборов стало больше.

Решить этот вопрос можно лишь ремонтом – установив несколько дополнительных розеток. Но как сделать так, чтобы хватило и для всех приборов, и не была нарушена техника безопасности?

Сколько же их должно быть, а точнее – сколько можно их монтировать

Для чего на кухне розетки

Чтобы рассчитать количество розеток на кухне необходимо воспользоваться простой арифметикой – сложить все бытовые приборы:

  • Электроплита.
  • Холодильник.
  • Электрочайник.
  • Микроволновая печь.
  • Вытяжка.
  • Посудомоечная машина.

Это основные приборы, которые установлены практически в каждой квартире. А вот дополнительные устройства, которые люди используют в процессе приготовления блюд и напитков:

Розеток должно хватить, чтобы при эксплуатации кухни не возникал дискомфорт

  • Кофеварочная машина.
  • Блендер.
  • Мясорубка.
  • Тостер.
  • Соковыжималка.

Добавим сюда еще телевизор и дополнительное освещение, очевидно, что вышло столько приборов, что, кажется, для них потребуется около 20 гнезд.

На самом деле все не так страшно. Мы сейчас вам подробно опишем.

Читайте также об особенностях выбора и изготовления деревянных полок для кухни.

Скрытые розетки на кухне могут быть установлены как в столешнице, так и в каком-либо навесном шкафу

Примечание! А еще фильтр для очистки воды, у кого имеется, также требует отдельную розетку.

С чего начинаем

Многие люди не готовы потратить время и деньги на создание электропроекта перед ремонтом кухни. Хотя, на самом деле, это очень необходимая вещь, которая помогает ответить на вопрос, сколько должно быть розеток на кухне?

Мы не будем разъяснять, чем хорошие такие документы, что для этого надо – мы постараемся дать вам полезную информацию о том, где и как расположить розетки.

Сколько должно быть отдельных групп

Отдельными группами называют розетки, которые запитываются от своей линии и также имеют отдельный автомат.

По стандарту их обычно не более двух-трех, хотя на самом деле, по-хорошему, должно быть значительно больше.

  • Отдельная линия для рабочей зоны. Эта линия предназначена для таких приборов как: чайник, микроволновая печь, миксеры и многие другие. Розетки для нее располагаются над столешницей, в необходимых местах. Для удобства должно быть хотя бы две розетки с двумя-тремя гнездами. Как показано на фото.

Лучше всего, если провод пролегает через столешницу, сделать аккуратный вырез в поверхности, либо спрятать его в пластиковом канале

  • Отдельная линия для стиральной машины, холодильника, посудомоечной машины и электроплиты.

Можно объединять силовые приборы, к примеру, посудомоечную и стиральную машину расположить на одной группе, которая имеет дифференциальный автомат (мощность 20 Ам). Стоит обратить внимание, суммарная мощность обоих устройств не должна превышать 4 кВ.

Важно! Крайне не рекомендуется запускать одновременно два-три прибора расположенных на одной линии.

Нельзя такой маневр совершать с холодильником – он должен быть на отдельной линии.

Так рекомендуем не только мы, но и гласит инструкция производителей бытовой техники.

Если не хотите сократить эксплуатационный период своего прибора, то прислушайтесь к следующим рекомендациям:

  • Нельзя подключать холодильник через удлинитель.
  • Розетка должна быть под вилку, никаких переходников китайского происхождения быть не должно.
  • Земляной контакт должен быть исправен.

Прежде всего – это безопасность вашей квартиры и сохранность дорогостоящего оборудования.

К сведению! Установка холодильника на совместную линию с другим прибором может привести к неправильному распределению напряжения в сети, что приведет к сильным нагрузкам.

Каждая отдельная группа должна быть оснащена дифференциальным автоматом или автоматом защищенным УЗО.

Очевидно, что сэкономить можно на многом, чтобы электромонтажные работы обошлись еще дешевле, например:

  • Использовать дешевые автоматы.
  • Подобрать низкокачественную проводку.
  • Использовать только 2-3 группы (как это делали строители раньше).

Такая электросеть будет работать, и даже может ни разу вас не побеспокоить, за исключением сильного напряжения и срабатыванием автоматов. Но гарантии на то, что все будет работать исправно и никаких последствий не будет – никто вам не даст.

Жалюзи на кухню? Отличная идея! Удобно, практично и функционально – читайте здесь.

Расчет оптимальной высоты розеток

Мы рассмотрели вопрос, сколько нужно розеток на кухне и постарались дать на него исчерпывающий ответ.

Теперь переходим к не менее важному моменту – какая высота должна быть у розеток.

  • Самое главное, что влияет на расположение розеток – кухонная мебель и бытовая техника, где она стоит. Сделаем лишь такое замечание: возле мягкого уголка/обеденной зоны обязательно должна быть розетка (над столом).
  • Что касается рабочей поверхности, то минимальное расстояние от столешницы до розетки считается 10 см. Если вам проще считать от пола, то это примерно 95-110 см.

Обратите внимание! Это минимальный размер, который желательно все-таки делать более «внушительным», к примеру, 20 см от столешницы – безопасно и практично.

  • Для таких приборов, как: посудомоечная машина, электроплита (духовой шкаф) и стиральная машина, розетки стараются установить на высоте от чистого пола 10 см. Это размер верхнего края розетки.

Такой критерий связан с тем, что современная кухонная мебель устанавливается на ножки с минимальной высотой в 100 мм. С одной стороны, можно расположить розетку за мебелью, но это придется делать дополнительные вырезы в задних стенках.

Вот так будет выглядеть розетка в шкафу – при этом она занимает место, и доступ к ней нередко заставлен

  • Под вытяжку розетка монтируется: либо за навесным шкафом, в который встраивается устройство, либо над карнизом, чтобы скрыть провода от посторонних глаз.
  • Для встраиваемых светильников в карнизе розетка устанавливается также под потолком.

Не забудьте расположить еще парочку розеток в свободных углах кухни, на высоте 30-40 см от пола. Дополнительные источники питания не помешают.

Наглядный пример того, где и как должно быть расположены розетки

Установка розеток своими силами

Есть еще один вариант, как сделать электромонтаж более экономичным – сделать все своими руками, начиная от высверливания отверстий в стене до подключения проводов. Мы постараемся вам помочь в этом.

Делаем отверстие и канал для проводов

Для этого вам потребуется перфоратор, болгарка или дрель с коронкой.

Все провода спускаются с потолка, где они запитываются – на каждую линию свой канал

  • Перфоратор со специальной насадкой эффективно выбивает в бетонных стенах отверстие.
  • Болгарка предназначена для прокладывания каналов.

Совет! Запаситесь дисками заранее, чтобы потом не пришлось бегать в магазин по нескольку раз. Такие работы потребуют от вас много сил и терпения.

  • Дрель с коронкой используется для кирпичных и гипсокартонных стен. Коронка подбирается согласно диаметру коробки у розетки.

Работа очень пыльная, поэтому подготовьте защитные очки и маску на лицо, чтобы как можно меньше дышать бетонной крошкой.

Крепеж коробки

Для установки коробки вам понадобится шуруповерт и саморезы, чтобы притянуть основу будущей розетки к стене.

Что необходимо знать:

  • Если вы решили просто заменить старую розетку, обратите внимание, что современные розетки рассчитаны на пластиковые коробки. У металлических коробок, использовавшихся ранее, диаметр немного отличается. Это приведет к тому, что лапки розетки не будут надежно зафиксированы в большой коробке, розетка будет болтаться.
  • Не используйте китайские изделия – именно из-за них чаще всего и происходит воспламенение пластиковой основы. Связано с тем, что каркас изготовлен неправильно, есть места, где оголенный провод контактирует с пластиком.

Пластиковый короб подходит для всех современных типов розеток

Примечание! Обязательно используйте защитные перчатки и прорезиненные инструменты.

Подключение к сети

  • Откручиваем болты с верхней стороны и снимаем верхнюю крышку.
  • Ослабляем контакты, куда необходимо вставлять провода: между прижимной губкой и упором должно быть расстояние большее, чем диаметр контакта.
  • Сами провода зачищаются и загибаются таким образом, чтобы концы попали в гнезда розетки.

Фиксация проводов должна осуществляться при отключении электропитания в комнате/квартире, если вы делаете это первый раз

  • Затягиваем прижимную губку и возвращаем на место крышку корпуса.

Важно! Затягивать необходимо очень сильно, так как плохой контакт может привести к оплавлению проводки и пластиковых стенок. А со временем такая розетка может стать еще и очень опасной, так как контактирует с оголенным проводом.

Заключение

Вот мы с вами ответили на несколько важных вопросов, касающихся электромонтажных работ на кухне. Теперь вы знаете, сколько розеток должно быть на кухне, как их следует располагать и каким образом самостоятельно устанавливать розетки. Кстати, цена на них довольно низкая.

Если в чем-то сомневаетесь, то можете посмотреть видео, где затрагивается тема статьи. Еще несколько полезных советов лишними не будут.

Читайте также полезные советы по выбору линолеума для кухни.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Отличная статья 0

Статьи по теме

Все материалы по теме

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

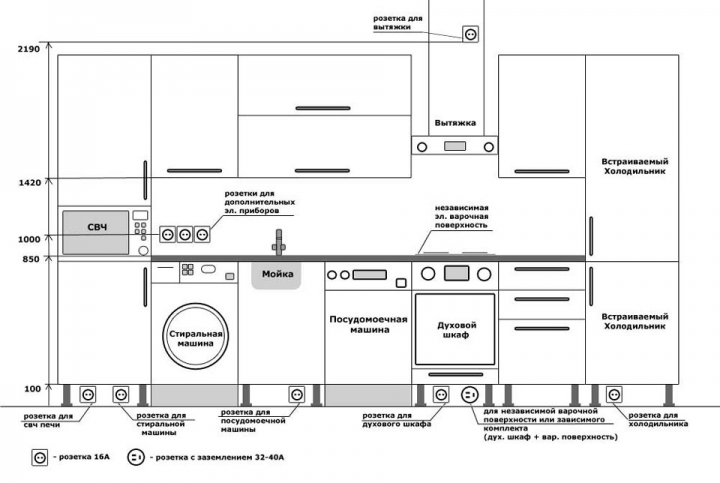

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

  • Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

  • Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

  • Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

  • Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

  • Холодильник.

  • Вытяжка.

  • Посудомоечная и/или стиральная машина.

  • Плита и духовка.

  • СВЧ печь.

  • Телевизор.

  • Компьютерная техника и телефон.

  • Стационарные кухонные приборы среднего размера.

  • Мобильная мелкая бытовая техника.

  • Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

  • электроплита – от 5000 Вт;

  • электродуховка – от 3000 Вт;

  • стиральная машина – от 2000 Вт;

  • бойлер – от 1500 Вт;

  • посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

  • холодильник – от 500 Вт;

  • вытяжка – от 150 Вт;

  • кухонный комбайн – от 500 Вт;

  • блендер – от 100 Вт;

  • электрочайник – от 500 Вт;

  • кофеварка – от 800 Вт;

  • СВЧ печь – от 900 Вт;

  • тостер – от 700 Вт;

  • телевизор – от 100 Вт;

  • ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм2. Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

  • Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

  • Угловые розетки. Удобный вариант, поскольку не занимают много места.

  • Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

  • Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

  • Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

  • Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

  • Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

  • Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

  • Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

  • Техника не должна быть удалена более чем на метр от розетки.

  • Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

  • Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

  • Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

  • Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

  • Розетка для телевизора располагается рядом с ним.

  • Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

  • Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

  • Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

  • Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

  • Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.


Вернуться к списку советов

расчеты и советы по размещению .

Электропара

В процессе ремонта перед владельцами квартиры непременно встает вопрос о том, сколько розеток нужно установить на кухне. Решать эту задачу также приходится в случае покупки очередного электроприбора, в этом случае исправить ситуацию помогут дополнительные розетки. Чтобы наслаждаться комфортом в полной мере, лучше с самого начала рассчитать примерное количество приборов и их расположение на кухне.

Назначение розеток на кухне

На каждой кухне есть хотя бы один электроприбор. Даже в квартире закоренелого холостяка присутствует чайник, холодильник и телевизор. Что уж говорить о семьях с детьми – здесь кухня буквально напичкана всевозможной бытовой техникой, ведь малыши требуют больше внимания и заботы.

Рассчитать количество розеток на кухне не так сложно, нужно лишь внимательно вспомнить уже имеющиеся приборы, а также потенциальную технику, покупка которой уже запланирована. Лучше выписать все на листок бумаги, чтобы ничего не упустить. Начинаем считать:

  • Холодильник/морозильник
  • Электроплита
  • Духовой (жаровой шкаф)
  • Стиральная/посудомоечная машина
  • Чайник
  • СВЧ
  • Вытяжка для плиты

Также на кухне могут присутствовать дополнительные электроприборы: кофеварка, стерилизатор для детской посуды, телевизор, мелкая техника (миксеры, блендеры, комбайны), хлебопечка, мясорубка, тостер и т. д. Данный список можно продолжать бесконечно, ведь сегодня любому покупателю доступен широкий выбор техники. Также нужно накинуть розетки для ноутбука, зарядки мобильных или планшетов. Если речь идет о кухне в частном доме, скорее всего, потребуется дополнительная розетка для насоса, обеспечивающего беспрерывную подачу воды, и водонагреватель.

Расчет количества

В большинстве случаев люди самостоятельно решают, сколько розеток должно быть на кухне – тратить деньги на дорогостоящих дизайнеров готовы далеко не все. Часто уже после завершения ремонта обнаруживается нехватка розеток, и приходится немного подпортить ремонт, чтобы установить дополнительную розетку. Вот почему так важно рассчитать количество розеток на самом начальном этапе.

Сколько нужно отдельных линий на кухне

Чтобы не путать вас пространными объяснениями о том, что такое отдельная линия, просто приведем примеры: это водонагреватель, электроплита и прочие мощные электроприборы, которые лучше всего подключать к отдельной розетке, чтобы не перегружать ее.

Итак, начнем с электроплиты. Наиболее часто она имеет отдельный автоматический выключатель на 32 А. Остальная, даже очень мощная техника, не требует выделенного автомата, но лучше всего сделать для нее отдельную розетку.

Многие советуют на каждый мощный прибор делать свой автомат, но по факту это вовсе необязательно. Представьте только – в вашем щитке будет более 10 автоматов! Обычно их не более 5, а иногда и того меньше. Не нужно путать отдельную линию и отдельную группу розеток – последняя означает несколько розеток, подсоединенных к одному автомату. На практике возможны такие варианты: все розетки в квартире идут на один автомат, выключатели на второй, электроплита на третий.

Вопрос безопасности при подключении большого количества техники можно решить с помощью УЗО. Устройством защитного отключения многие производители оснащают свою продукцию – бойлеры, стиральные машины и пр.

Раньше было гораздо меньше техники, и в квартире было всего две-три группы розеток, однако современная кухня разительно отличается от советской предшественницы. Самым оптимальным вариантом будет воспользоваться помощью специалистов, которые с помощью специализированных знаний смогут рассчитать точное количество линий, групп и розеток.

Расположение розеток

Правильное расположение розеток на кухне – залог комфорта и приятной работы. Четких определений по расположению розеток существующие нормы не дают, есть лишь рекомендации по установке согласно ПУЭ (правила устройства электроустановок). Согласно им, минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м. Собственно и все, поэтому мучаться с определением высоты придется самостоятельно.

Для начала нужно определить, где будут находиться электроприборы. Если взять для примера рабочую зону на кухне, то розетки здесь располагаются выше уровня столешницы на 10-20 см. Если розетка находится рядом с раковиной, следует использовать специальные модели с высокой степенью защиты от влаги не менее IP44. Не лишним будет напомнить, что в непосредственной близости от нагреваемых поверхностей розетку лучше не ставить.

Прятать розетки за мебель не самый удачный вариант, уж если она там жизненно необходима, лучше использоваться встраиваемые розетки в столешницы, они безопасны и удобны.

Использование удлинителей и сетевых фильтров не самое удачное решение – помимо сомнительной степени безопасности данные приборы портят весь вид кухни. Поэтому позаботьтесь о наличии «низкой» розетки для пылесоса или другой техники, эта розетка располагается у пола на расстоянии 10-20 см от него. Такая розетка обязательно должна иметь шторки для защиты от детей и животных.

Если у вас есть вытяжка над плитой, то для нее розетку нужно делать сверху – провода не будут болтаться. Для самой электроплиты можно установить силовую розетку, а можно соединить провода напрямую таким образом, чтобы полностью выключить плиту можно было лишь с помощью автомата.

Остальные розетки нужно располагать там, где находится техника – рядом с мультиваркой, чайником, духовкой и т.д.

Установка розеток

Сложность работ по установке розеток напрямую зависит от типа проводки, поэтому нужно поподробнее остановиться на описании существующих способов.

Выбор типа проводки

Итак, электрическая проводка бывает скрытой и наружной. В квартире чаще всего именно скрытая проводка – проводов не видно, они утоплены в бетонные стены. А вот в частных домах более популярен открытый способ проводки, или, наружный. Это связано с повышенной пожароопасностью в деревянных домах.

Если ремонт производится в квартире, придется штробить стены. Для этого рабочие используют специальный инструмент штроборез или другие инструменты. В бетонной стене выдалбливают канавки, в которые будет заложен кабель, а в месте установки розетки устанавливается подрозетник (углубление в стене, куда будет ставиться монтажный короб). Минусы такого метода: трудоемкость работ, сильные загрязнения (мелкие частицы бетона летят во все стороны), сложность доступа к отдельным элементам цепи в перспективе.

При проведении работ в частном доме наиболее предпочтителен наружный монтаж проводки. По дому поверх стен разводится кабель, затем подключаются розетки и выключатели, а провода прячутся в кабель-каналы. Существенный плюс такого способа – отсутствие грязи, быстрый доступ к любому участку цепи, отсутствие каких-либо следов на ремонте (при скрытой проводке придется убирать дорогие обои или плитку).

Итак, вопрос о том, сколько нужно розеток на кухню, каждый  должен решать самостоятельно. Отдавайте предпочтение многомодульным розеткам, двух- и трехместным, а в некоторых случаях придутся впору блоки на несколько розеток. Соблюдайте правила установки (розетки с заземлением для трехфазной сети, розетки с крышкой или шторками для влажных мест) и не жалейте средств на качественные приборы, ведь дешевые китайские модели придется скоро менять, а это опять все с самого начала.

фото как разместить, схема, сколько должно быть, как правильно, видео-инструкция

От правильного расположения розеток на кухне зависит безопасность всего дома

Представить себе помещение без розеток невозможно. Тем более, если это кухня, где используется большое количество бытовых приборов, которые нуждаются в электропитании. Как расположить розетки и выключатели правильно на ограниченной площади и сколько их понадобится – ряд рекомендаций.

Содержание материала:

Начало начал

Планировать расположение розеток на кухне надо не тогда, когда ремонт закончен и начинается расстановка мебели и подключение плиты и холодильника. Выбирать место под розетки в идеале надо еще на этапе планирования ремонта кухни. Проект комнаты и общий дизайн интерьера тесно связан с вопросом, где разместить розетки, так как они должны быть там, где будет стоять техника. И штробить стены под проводку, проводить разводку и устанавливать розетки надо до чистовой отделки помещения, а не после того, как наклеены обои и плитка.

Розетки на кухне планируются отдельно для каждого электроприбора

Над столешницей розетки нужны для дополнительных электроприборов

Поэтому перед работами надо сделать план, где отметить места установки розеток, выключатели, где будет стоять мебель и техника.

В первую очередь придется определить, где поставить:

  • холодильник;
  • посудомоечную машину;
  • плиту;
  • вытяжку;
  • микроволновую печь;
  • мелкую бытовую технику типа чайника, мультиварки, хлебопечи и так далее;
  • телевизор.

Важно: не стоит забывать, что понадобится розетка для подключения различных приборов, к кухонным не имеющим отношения – пылесоса для уборки, зарядников, ноутбука. Такую розетку удобнее всего сделать в районе зоны отдыха.

Исходя из этого и определяется количество необходимых розеток и места их размещения.

Количество и расположение розеток определяется после составления подробного проекта кухни

Оптимальное число

Перед тем как будет сделана разводка проводов, надо определиться сколько нужно розеток на кухне до их установки. Для этого имеется даже формула подсчета. Конечно, подсчет будет условным, но потребности домохозяйства и сколько нужно выключателей и розеток он учтет довольно точно.

Розеток на кухне должно быть на четверть больше, чем обязательных электроприборов

Итак, оптимальное количество розеток, которые предполагается устанавливать, должно превышать количество электроприборов для постоянного использования на кухне на 25%. Превышение установки закладывается как раз для того, чтобы было куда включить редко используемую технику – электро-мясорубку, миксер или блендер. И при этом не понадобилось ничего отключать или тянуть удлинители.

Постоянно используемая на кухне техника относится к обязательным электроприборам

К обязательным электроприборам при наличии относятся:

  • холодильник;
  • плита электрическая или газовая с электророзжигом;
  • телевизор;
  • посудомоечная машина;
  • вытяжка;
  • микроволновая печь.

В некоторых случаях к ним же можно отнести электрочайник или иную мелкую технику, которая используется в данном доме ежедневно. Исходя из того, сколько нужно выключателей и розеток, далее делается проект схема электрики в кухне.

Виды розеток

Нужно не только установить, сколько нужно выключателей и розеток, но также правильно выбрать розетки, которые больше подойдут именно для кухни. Кухня отличается повышенной влажностью и перепадами температуры. Поэтому здесь устанавливают розетки, обладающие некоторой степенью влагозащиты, обеспечивающие безопасность работы. К таким приборам относятся приборы, имеющие уплотнитель и крышки и относящиеся к классу IP 44. Подобные розетки евростандарт устанавливают рядом с плитой, мойкой, рабочей зоной – словом там, где велик риск попадания брызг.

В остальных местах кухни вполне можно устанавливать самые обычные розетки. Если в доме есть дети, то они должны быть снабжены защитой от детей – пластиковыми шторками. Розетки евростандарт снабжены этой опцией.

Если говорить об удобстве установки, то здесь приоритет за выдвижными и встроенными розетками. Благодаря поворотному механизму встроенные розетки можно спрятать или открыть для использования. Выдвижные розетки евростандарт можно устанавливать на любые поверхности, даже вертикальные. Их можно выбрать для установки на сложных поверхностях.

Встроенные розетки не занимают много места

Выдвижные или встроенные розетки компактны, безопасны и легкодоступны

Правила разводки

Линий должно быть столько, чтобы они обеспечивали питание приборов в двукратном размере после установки всех розеток и выключателей. При этом самые мощные приборы должны питаться от своей линии и иметь защитную автоматику. К таким приборам относят холодильник, электроплиту.

Все приборы с металлическими корпусами надо заземлить, как рекомендует стандарт работ с проводкой. Это сделать можно самостоятельно или же поручить специалисту. Подключать надо через автомат.

Обязательно для разводки надо выбрать провода с медными жилами. Алюминиевая жила может быстро выйти из строя на кухне.

Все розетки можно сгруппировать. У каждой группы розеток должен быть свой автомат. Это обеспечит дополнительную безопасность.

На каждый не маломощный электроприбор требуется установка своего автомата

Где и на какой высоте устанавливать розетки

Конечно же, рядом с теми электроприборами, для которых они проектировались – схема должна содержать подробные сведения об этом. В обязательном порядке одна розетка должна быть установлена над холодильником, за холодильником или рядом с ним; одна – рядом с плитой; одна – рядом с посудомоечной машиной. Однако розетки и выключатели не должны быть за плитой или в непосредственной близости к мойке. Одна розетка должна быть рядом со стойкой для телевизора.

Также надо установить над рабочей поверхностью столешницы хотя бы одну розетку. А лучше – 2-3. По высоте розетки над столом устанавливают на 10 см от края стола.

Высота розеток над кухонной столешницей не должна превышать 10 см

При наличии встроенной техники розетки устанавливают рядом на высоте 10 см от пола. Розетка для вытяжки устанавливается над ней. Нельзя разместить розетки за встроенной техникой. Евростандарт предполагает установку розеток и выключателей внизу.

Для удобства пользования кухней можно выбрать сдвоенные розетки и выключатели рядом со столом, снизу.

Разводка – необходимый этап в установке розеток, но перед этим необходимо определиться с тем, на какой высоте будут выключатели.

Высота установки зависит в первую очередь от привычек хозяйки и личного вкуса. Одни предпочитают, когда розетки находятся внизу, другим это неудобно. Выбрать высоту и вид розетки надо исходя из удобства всех в доме.

Где нельзя размещать розетки:

  • за встраиваемой техникой и мебелью;
  • в шкафах и тумбах;
  • над раковиной.

Это общепринятый стандарт работ с электрикой.

Расположение розеток на кухне (видео)

Заключение

Произвести разводку можно своими руками – это не сложно, при условии знания основ электрики. Если же знаний мало, то лучше всего доверить эти работы профессионалам – электрикам, которые знают стандарт работ. Тогда можно быть уверенным в том, что не случится возгорания проводки и пожара.

сколько розеток должно быть на кухне, схема, фото и видео

Во время проведения новой электропроводки особого внимания требуют розетки на кухне: расположение, количество и установка. В настоящее время кухня занимает лидирующее место по количеству находящихся в ней электроприборов. Они нужны, чтобы сократить ручной труд и время, идущее на решение бытовых проблем. Поэтому для обеспечения бесперебойной работы бытовой техники и пожарной безопасности надо правильно и в нужном количестве расположить источники питания.

Правильное размещение розеток на кухне

Места расположения и количество разъемов

Для того чтобы правильно сделать электрическую разводку и установить в нужных местах розетки, следует заранее продумать, где и какие будут установлены приборы. Все электроприборы можно разделить на два вида:

  • стационарные, которые постоянно подключены к электропитанию;
  • приборы, включающиеся лишь на время пользования.

К стационарным относятся электрические печки, телевизоры, посудомоечные и стиральные машины, холодильники, иногда электрочайники и другая бытовая техника. Временно используются различные мелкие бытовые помощники: миксеры, соковыжималки и др. За каждым крупным бытовым прибором следует закрепить свой разъем. Необходимо предусмотреть отдельный штепсельный разъем для подсветки, если она не подключена в общую систему освещения. Мелкую бытовую технику удобно подключать, если сделать выдвижные розетки в столешницу, изображенные на фото.

Выдвижные розетки

Для вытяжки источник питания можно разместить за воздуховодом или над верхними шкафами на высоте 5 см. Розетки для микроволновки и холодильника можно объединить в один блок и поместить внутри шкафа, вырезав отверстие в задней стенке. Не стоит устанавливать разъемы в шкафы с выдвижными ящиками. Варочная панель, посудомоечная и стиральная машины подключаются под шкафами снизу. Если необходимо установить разъем внутри моечного шкафа, то он должен быть с защитой от влаги и располагаться выше возможного протекания воды. Удобны для кухни угловые штепсельные варианты.

Сколько розеток устанавливать, зависит от количества электроприборов, их должно быть на 20-25% больше. Например, если будет подключаться к электросети около 10 приборов, то необходимо установить 12-13 источников питания — это минимум. При этом свободных должно быть около 2-3.

Правила расположения источников для приборов

Существуют определенные правила установки:

  1. Розетки следует располагать на высоте не ниже 2 см от плинтуса. Во многом высота зависит от цоколя кухни.
  2. Выключатели для розеток устанавливают на высоте не менее полуметра от пола. Таким выключателем можно объединить источники питания от электропечи и вытяжки.
  3. От приборов до источников питания должно быть расстояние около метра. Запрещено устанавливать источники непосредственно за корпусом электроприбора.
  4. Штепсельные разъемы должны быть изолированы от влаги, чтобы при случайном прикосновении мокрыми руками не ударило током.
  5. Запрещено монтировать розетки над газовой плитой и мойкой.
  6. Источники электричества должны находиться в недоступной для детей зоне.
  7. При монтаже следует учитывать расположение газовых труб, водопровода и вентиляции, чтобы не повредить их.
  8. Источники питания для мелких бытовых приборов нужно располагать на расстоянии 1-1,5 м от пола. Таким образом, от поверхности столешницы до нижнего края коробки разъема должно быть расстояние не менее 10 см.

Для правильной установки необходима схема, на которой будут нанесены места расположения розеток.

Схема кухонной электропроводки

Как расположить розетки на кухне, лучше выяснить у специалистов, чтобы соблюсти правила пожарной безопасности и сделать удобным их использование.

Какие нужны штепсельные разъемы

Внешний вид штепсельных разъемов не играет большой роли. Обычно они подбираются под интерьер помещения и общую цветовую гамму. Важно, чтобы они отвечали пожарной безопасности. Розетка для кухни может быть открытой и скрытой. Для подключения электрической плиты устанавливаются источники питания на 32 А+40 А в зависимости от вольтажа плиты, для остальных электроприборов достаточно штепсельных разъемов с заземляющим контактом не менее 15 А.

Желательно для холодильника, стиральной и посудомоечной машины, электрической плиты, духового шкафа выделять отдельную линию. К линии холодильника можно присоединить несколько свободных розеток. В одну линию могут быть помещены посудомоечная и стиральная машины, если их суммарная мощность не превышает 4 kW. Каждую группу розеток необходимо оборудовать дифференциальным автоматом или УЗО. Объединяя источники питания, следует просчитывать нагрузку на электропроводку.

Таблица потребляемой мощности некоторых электроприборов на кухне

Расположение розеток на кухне следует продумать еще на этапе проектирования и привязывать их к местам, где будут установлены стационарные бытовые приборы. В этом может помочь дизайнер или электрик, но лучше проконтролировать все самому. При установке штепсельных разъемов необходимо соблюдать правила пожарной безопасности. Количество розеток должно отвечать числу электроприборов с учетом того, что несколько источников питания должно быть свободно.

Нагрузка на электросеть не должна превышать допустимую, поэтому размещению розеток на кухне очень важно уделять достаточно внимания.

Кроме того, подключение приборов должно обеспечивать полную их функциональность.

Сколько розеток должно быть в кухне | ДНЕВНИК АРХИТЕКТОРА

Нет ничего хуже, чем удлинители на полу: в проводах можно запутаться и они портят интерьер.

Как обойтись без удлинителей на кухне и сколько розеток нужно предусмотреть? Сегодня поговорим об этом.

Современная кухня немыслима без бытовой техники и гаджетов. Духовой шкаф, холодильник, посудомоечная машина, тостер, хлебопечка, блендер, кофе-машина и т.д. питаются от электрической сети, поэтому важно предусмотреть необходимое количество розеток.

Делим розетки на группы

Розетки в кухне нужно разделить на две категории: для выстаиваемой техники и для бытовых устройств.

Розетки для встраиваемой техники будут постоянно заняты, а бытовые розетки нужны для того, чтобы подключать мобильные кухонные гаджеты.

В кухне часто используются встраиваемые элементы, например духовой шкаф, вытяжка, холодильник и посудомоечная машина. Эти устройства должны быть постоянно включены в электрическую сеть и для них розетки прячутся в нижний уровень под цоколем кухонного гарнитура.

Такое решение позволяет не совершать лишних движений и при необходимости их можно отключить.

При заказе кухонного гарнитура уточните размещение встраиваемой техники и предусмотрите розетки.

Безопасное подключение

Кухонная техника потребляет много энергии, поэтому важно правильно собрать электрическую сеть и для энергоемкого оборудования предусмотреть отдельный кабель, который не пересекается с другими розетками.

Если допустить, что духовой шкаф и чайник будут питаться от одного кабеля, то есть риск перегрева провода и замыкания. Профессиональный электрик знает эти особенности, поэтому не экономьте на специалисте во время ремонта - безопасность превыше всего.

Покажите электрику план расстановки мебели и оборудования кухни. Уточните размещение всех устройств, чтобы мастер знал какие розетки должны быть отдельные.

Какая техника требует автономного подключения (отдельный кабель):

  • электрический духовой шкаф
  • холодильник и морозильная камера
  • электрический чайник
  • электрическая варочная поверхность
  • посудомоечная машина
  • стиральная машина

Бытовые розетки и их количество

В кухне необходимо предусмотреть розетки для мобильных устройств и современных гаджетов. Лучше всего эти розетки разместить над столешницей - это позволит поставить устройство и включить его.

Кухонные гаждеты используются не часто, например хлебопечку и комбайн включают при необходимости. На столешнице важно найти место для тех устройств, которые требуются ежедневно. Электрический чайник, тостер и соковыжималка - минимальный набор.

Бытовые розетки нужно устанавливать в стороне от варочной поверхности и в дали от мойки. Идеальная высота для этих розеток 1050 - 1150 мм от пола. Розетки разместите в разных частях столешницы для того, чтобы кухонные гаджеты не мешали процессу приготовления.

Над рабочей поверхностью кухни должны быть минимум три розетки, но важно исходить из конкретной ситуации. Если в кухне большое количество устройств, то розеток должно быть больше.

Совет: предусмотрите розетку у подоконника - это позволит поставить хлебопечку у окна и она не будет занимать ценное место на столешнице. Такое решение особенно актуально для маленькой кухни.

В своих проектах я делаю розетки с запасом и одной такой хитростью является дополнительная розетка на длинном проводе, которую я прячу под цоколем мебели. При необходимости эту розетку легко вытянуть и подключить технику.

Розетки о которых мы забываем

Случается, что во время планирования кухни некоторые розетки забываются. Какие?

1. Розетка для посудомоечной машины

2. Розетка для вытяжки

3. Розетка для розжига газовой варочной поверхности

Планируя кухню важно правильно просчитать количество техники и сделать розетки с запасом. Это гарантия того, что кухня будет удобной и вид проводов удлинителей не испортят новый интерьер.

статьи по теме:

Ремонт в прямом эфире: выбор кухни и поиск цвета интерьера

Основы перепланировки: законно ли устанавливать стиральную машину в кухне

5 вещей на которых никогда нельзя экономить при ремонте кухни

автор: Руслан Кирничанский

Я очень хочу, чтобы мои советы были полезны вам, а для того, чтобы быстрее всех получать новые статьи можно подписаться на мой канал "Дневник архитектора"

Ниже ссылки на группы в социальных сетях:

Вконтакте Facebook Youtube Instagram Telegram

Планирование электроприборов на кухне

Мы собрали этот короткий пост в блоге, чтобы помочь спланировать электрические устройства на вашей кухне с помощью нашего онлайн-калькулятора.

Кухни часто являются самым загруженным помещением в доме, когда дело доходит до электрических элементов, и часто требуют наибольшей нагрузки (требования к мощности), это с учетом того, что электрические элементы находятся в правильном положении, часто становится немного головной болью для наших клиентов. , однако не бойтесь, поскольку это руководство должно помочь вам в планировании электрических предметов на вашей кухне.

Розетки

Часто на вашей кухне есть розетки двух типов: розетки над рабочей поверхностью и розетки под рабочей поверхностью. Розетки над столешницами обычно используются для повседневных бытовых приборов, таких как чайник, тостер и микроволновая печь. Эти розетки должны быть установлены и размещены в подходящих местах в зависимости от планировки вашей кухни.

Второй тип розеток на кухне находится под розетками, которые используются для стационарного или отдельно стоящего прибора. Розетки для приборов расположены в шкафу рядом с прибором.К этим розеткам обычно подключаются следующие устройства: холодильники / морозильники, стиральные машины, сушилки для белья, посудомоечные машины, встроенные микроволновые печи и отдельные духовки. розетки для этих предметов должны быть в легкодоступном шкафу, поэтому

Второй тип розеток на кухне находится под розетками, которые используются для стационарного или отдельно стоящего прибора. Розетки для приборов расположены в шкафу рядом с прибором.К этим розеткам обычно подключаются следующие устройства: холодильники / морозильники, стиральные машины, сушилки для белья, посудомоечные машины, встроенные микроволновые печи и отдельные духовки. розетки для этих предметов должны быть в легкодоступном шкафу, чтобы вы могли легко изолировать прибор, выключив выключатель или отключив прибор от розетки.

Контуры плиты, варочной панели и духового шкафа

Еще одна область, которая часто вызывает недоумение у наших клиентов, - это схемы кухонных плит.В зависимости от киловаттной мощности духовки или варочной панели вам могут потребоваться специальные цепи, поскольку они часто требуют слишком большой мощности для подключения к цепи кухонной розетки. Мы составили это руководство, чтобы помочь вам выбрать правильный тип контура для вашей плиты.

(Эта таблица должна использоваться только как справочная, всегда консультируйтесь с квалифицированным местным электриком)

Если вашему прибору требуется выделенная цепь, ему также потребуется изолирующий выключатель, он может быть установлен над или под рабочими поверхностями, изолирующий выключатель должен быть расположен в легкодоступном шкафу, если он расположен под рабочими поверхностями или внутри шкафа.

Освещение

Чтобы по-настоящему оживить вашу кухню, освещение - это фактор, на который не стоит упускать из виду при планировании проекта по замене проводки. Освещение для кухни бывает всех форм и размеров, а количество будет зависеть от размера вашей кухни и бюджета. мы собрали разбивку типичных светильников на кухне.

Светильники вниз
Даунлайтеры

- отличное дополнение к любой кухне, так как их можно разместить там, где требуется больше всего освещения, они также придадут вашей кухне элегантный современный вид.

Подвески Осветительные

Если вы включаете барную стойку или островок в свой план кухни, вы можете добавить 2-3 низко висящих подвески, так как они также придадут пространству современный вид. Если вы планируете разместить на кухне обеденный стол, вы также можете добавить одну или две осветительные подвески над столом. Если бюджет является важным фактором при переустановке проводов, вы можете установить центральный 6-дюймовый световой подвес, который впоследствии можно было бы заменить на осветительный прибор в декоративном стиле по вашему выбору.

Освещение под блоком

Если вы действительно хотите, чтобы к вашей проводке можно было добавить «вау-фактор» на вашей кухне под единичным освещением, это отличный способ добавить более мягкое освещение на кухню.

Стандартная конфигурация кухонной коммутационной конфигурации представляет собой набор источников света, управляемых односторонним или двухпозиционным переключателем, но если у вас кухня с высокими техническими характеристиками или ваша кухня является частью типовой кухонной столовой, вы можете добавить дополнительные переключатели для каждой группы огней, все более и более популярным примером этого может быть установка 4-х группового переключателя, и каждый переключатель управляет отдельной группой.

Например,

Переключатель 1 = конфигурация с односторонним переключением для светильников на кухне.

Переключатель 2 = конфигурация одностороннего переключения для подвесных устройств.

Переключатель 3 = конфигурация одностороннего переключения для освещения блока.

Переключатель 4 = конфигурация двухпозиционного переключения для комнатного освещения

Эта опция предоставляет более универсальные варианты переключателей и задает различное настроение для освещения на вашей кухне.

Блоки питания для вытяжки

Это всегда хороший вариант, и часто необходимо, чтобы на территории была установлена ​​вытяжка или кухонный вытяжной вентилятор, поскольку они удаляют любые нежелательные запахи на кухне. Вытяжки часто поставляются со встроенным освещением.Вытяжные вентиляторы имеют несколько различных вариантов вытяжки воздуха.

Это всегда хороший вариант, и часто необходимо, чтобы на территории была установлена ​​вытяжка или кухонный вытяжной вентилятор, поскольку они удаляют любые нежелательные запахи на кухне. Вытяжки часто поставляются со встроенным освещением. Вытяжные вентиляторы имеют несколько различных вариантов вытяжки воздуха.

Планирование электрических розеток - достаточно ли у вас розеток?

Вы когда-нибудь задумывались о том, сколько розеток вы хотите установить во время строительства нового дома или следующего ремонта? Это серьезная проблема. Раздражение вашей электрической установкой будет расти каждый раз, когда вам понадобится розетка, а ее нет. Что еще хуже, такая ситуация будет длиться долго.

Необходимость розеток

Нам без них не обойтись. Сегодняшние дома имеют так много устройств, которым требуется розетка, поэтому важно сознательно определить количество и расположение этих розеток, если мы хотим в полной мере использовать преимущества нашего дома.

Если у нас мало розеток или они не в том месте, мы всегда можем прибегнуть к удлинителям, подключенным к удлинителям.Однако у этого тоже есть свои недостатки, первый из которых заключается в том, что он снижает эстетическую привлекательность интерьера нашего дома. Пол загроможден беспорядком из проводов и соединений. Иногда удлинители прячут под ковром, что увеличивает риск того, что кто-то споткнется о возвышение ковра, что определенно не рекомендуется для пожилых людей. Кроме того, закрытие удлинительного кабеля предотвращает его достаточное охлаждение, что, в свою очередь, приводит к риску перегрева в случае более тяжелых нагрузок (или чрезмерного количества подключенных устройств).

Составьте схему

  • На плане этажа вашего дома укажите места, где вам потребуются розетки для таких устройств, как кухонная техника, телевизоры, аудиооборудование, цифровые записывающие устройства, медиаплееры, компьютеры, принтеры, сетевые жесткие диски, фены, стиральные машины, стиральные машины. сушилки, переносные осветительные приборы, пылесосы и т. д.
  • Для каждого из этих мест определите, сколько устройств будет использоваться, а затем добавьте одно или два сокета к этому числу
  • Установите хотя бы одну двойную розетку в углах каждой комнаты
  • Следует также предусмотреть двойные розетки между окнами в более длинных стенах с двумя или более окнами.
  • Установите розетку для пылесоса на той же высоте, что и выключатель рядом с дверцами (со стороны петель).Если сторона дверных петель расположена рядом с более длинным участком стены, вам также следует установить двойную розетку на этой стороне.
  • Дополнительные розетки могут быть предоставлены каждые два-три метра на более длинных секциях стены
  • Решая, где установить розетки, не забывайте о мебели, так как розетка, застрявшая за шкафом, вам не поможет.
  • Помимо стандартных розеток на 230 В, установите несколько USB-розеток в определенных легкодоступных местах.Вы можете использовать их для зарядки ваших беспроводных устройств (мобильных телефонов, планшетов, MP3-плееров и т. Д.) Без зарядного устройства - все, что вам нужно, это USB-кабель.

А высота?

Очевидно, что не все розетки необходимо размещать на одинаковой высоте.

Вот несколько советов:

  • На кухне установите электрические розетки вдоль столешницы примерно на 10-15 см над рабочей поверхностью и вдали от той части столешницы, которая подвергается воздействию влаги (раковина и кран)
  • Установить розетку под выключателями рядом с дверьми (со стороны петель)
  • Для стола с компьютером, принтером и т. Д.Желательно установить кабельную коробку немного выше поверхности стола. Это обеспечит легкий доступ к розеткам и позволит увеличить количество розеток в кабельном канале.
  • В других местах электрические розетки обычно размещают на высоте от 15 до 20 см над поверхностью готового пола. Однако, если вы хотите, чтобы ваш дом адаптировался к меняющимся потребностям, вам следует разместить его на высоте 40-50 см от пола. Пожилые люди особенно оценят то, что им не нужно слишком сильно наклоняться.
  • Высота и размещение кухонных приборов, очевидно, будут зависеть от планировки кухни. Монтажник на кухне может посоветовать вам высоту и расположение розеток.

Используйте контрольный список

Большинство производителей переключателей предоставляют контрольный список на своем веб-сайте. Просмотрите этот список, чтобы ничего не забыть.

Что нужно знать о кухне Электрический код

Основы электрических кодов и рекомендуемые методы ремонта кухни часто кажутся бессмысленными правилами, придуманными в зале заседаний офиса, так как электрический код в конечном итоге выковывается на столах для переговоров.Однако большая их часть исходит от людей, работающих в полевых условиях: электриков, подрядчиков и других профессионалов отрасли.

Эти рекомендации влияют на Национальную ассоциацию противопожарной защиты США (NFPA). Эта группа составляет Национальный электротехнический кодекс (NEC), который затем полностью или частично принимается вашим муниципалитетом.

Так что дело больше, чем в том, чтобы порадовать местного инспектора. Код далек от драконовских, он касается лишь минимума.NFPA обновляет кодекс каждые три года, чтобы соответствовать растущим требованиям современной кухни. Вы в курсе кода?

Цепи малых устройств с защитой GFCI

Требование : Обеспечьте как минимум две цепи на 20 А и 120 В для подачи питания на розетки GFCI (прерыватель цепи замыкания на землю) на столешнице и в зонах приема пищи.

Почему : Требуются 20 ампер (против 15 ампер) для более высоких требований к мощности на кухнях.Подумайте о тостерах, блендерах и миксерах. Часть этого требования «два» распространяется на зону покрытия, но не на общую нагрузку, поскольку оба могут находиться в одной цепи. Обеспечение частых подключений к электросети долгое время было основной задачей NEC, чтобы домовладельцы не испытывали соблазна слишком сильно растягивать шнуры питания.

Ель / Марго Кавин

Базовая схема освещения

Требование : Обеспечьте по крайней мере одну 15-амперную 120-вольтовую цепь для питания потолочного светильника, встраиваемых светильников и любых светильников под шкафом.Это не может быть в цепи GFCI.

Почему : Для осветительных приборов требуется меньшая сила тока; однако, если вам нужно больше освещения, вам придется увеличить силу тока и другие сопутствующие факторы, такие как калибры проводов и т. д., чтобы удовлетворить эти потребности.

Требование «один» - это минимум, чтобы на кухне было хоть какое-то постоянное освещение. Наконец, если бы свет был включен GFCI, он мог бы случайно выключиться.

Расстояние между GFCI над столешницами

Требование : Между розетками на столешнице должно быть не более 48 дюймов.

Почему : Цель состоит в том, чтобы домовладельца не поддавалось искушению растянуть шнур более чем на 24 дюйма (т.е. половину требуемых 48 дюймов), чтобы подключить небольшой прибор. Вы можете предоставлять GFCI чаще, чем каждые 48 дюймов, что обычно считается рекомендуемой практикой.

Ель / Марго Кавин

Розетки с защитой от взлома

Требование : Все розетки на 15 и 20 ампер, независимо от того, являются ли они GFCI или нет, должны быть защищены от несанкционированного доступа в следующих местах, связанных с кухней: небольшая электрическая цепь, пространство на столешнице, в стене и в коридоре.

Почему : Если вы не выполняли электромонтажные работы в течение нескольких лет, вы можете быть удивлены этим требованием. Если вы приобрели более старый дом, скорее всего, в вашем доме нет ни одной из этих специальных розеток.

В ответ на опасность поражения детей электрическим током, воткнув токопроводящие предметы (канцелярские скрепки, заколки и т. Д.) В розетки, NEC начал требовать установки розеток с прочной заслонкой внутри.

Этот затвор можно открыть только тогда, когда два электрических штыря вставлены в розетку одновременно - и с большой силой.Эти розетки обозначены буквами «TR» на передней вилке розетки.

Секции столешницы шириной 12 дюймов требуют GFCI

Требование : Секции столешницы шириной 12 дюймов или шире считаются стеной и должны иметь розетку (GFCI).

Почему : Люди делают что угодно на крошечных участках столешницы, в том числе пытаются втиснуть мелкую бытовую технику. Это требование в 12 дюймов гарантирует, что любое устройство для отсасывания энергии, установленное там, будет иметь собственный источник питания.

Контур посудомоечной машины

Требование : Обеспечьте одну выделенную цепь 15 А, 120 В, соединенную кабелем 14/2. Не должно быть GFCI.

Почему : Выделенный - ключевое слово. Это означает, что посудомоечная машина получает свою собственную цепь и не может случайно отключиться (на уровне цепи), тем самым отключив питание других частей кухни. Причиной этого также является случайное отключение, а не GFCI. Наконец, 14/2 - стандартный кабель для 15-амперной цепи.

Цепь вывоза мусора

Требование : Обеспечьте одну выделенную цепь 15 А, 120 В, соединенную кабелем 14/2.

Почему : Причина та же, что и для контура посудомоечной машины. Вывоз мусора не имеет длительного срока службы, как кухонные плиты или микроволновые печи. Первоначальный выброс настолько велик, что может легко отключить автоматический выключатель, отключив, таким образом, другие приборы на кухне.

Микроволновая печь

Требование : Обеспечьте одну выделенную цепь на 20 А, 120 В, соединенную кабелем 12/2.

Почему : Схема на 20 А необходима для удовлетворения более высоких требований к мощности микроволн. Кабель калибра 12 является стандартным для любой цепи на 20 ампер.

Цепь электрического диапазона

Требование : Обеспечьте одну выделенную цепь на 50 А, 120/240 В, подключенную с помощью проводного кабеля соответствующего сечения. Это не должно быть GFCI.

Почему : Электрические плиты потребляют на кухне больше энергии, чем что-либо еще. Таким образом, все в этой схеме имеет большие размеры и отделено: толстый кабель, автоматический выключатель с большим усилителем и выделенная цепь, чтобы не отключать другие приборы или свет.

Кухонные розетки: высота, расстояния и правила (Великобритания)

Во время любого ремонта кухни вас спросят, где вы хотите разместить розетки. Хотя вы можете подумать, что нет неправильного ответа, есть несколько важных моментов, которые следует учитывать при выборе высоты и расположения кухонных розеток.

В этом посте будут рассмотрены эти соображения и даны рекомендации, необходимые для принятия обоснованных решений относительно высоты кухонных розеток. Хотя это может показаться незначительным решением, это большая часть обеспечения безопасности и комфорта на вашей новой кухне.

Отказ от ответственности: этот пост предназначен только для ознакомления. Проверьте и подтвердите всю электрическую часть у квалифицированного электрика.

Розетки и выключатели: правила и нормы (Великобритания)

Во-первых, давайте посмотрим, что NICEIC говорит о розетках и безопасных расстояниях.

NICEIC (Национальный инспекционный совет по контрактам на электромонтажные работы) - одна из нескольких организаций, регулирующих обучение и работу электрических предприятий в Великобритании.

В Великобритании NICEIC утверждает, что:

Электрические розетки или выключатели следует устанавливать на безопасном расстоянии (рекомендуется не менее 30 см по горизонтали) от раковины, чтобы избежать контакта воды с электричеством. Розетки также должны быть легко доступны.

Если бытовая техника например, холодильники, посудомоечные и стиральные машины устанавливаются под столешницами, добраться до розеток может быть сложно. В идеале эти приборы должны быть управляется блоком подключения предохранителей, установленным над столешницей, где вы можете легко добраться до него.

Все новые розетки в доме требуют защиты с помощью УЗО (устройства остаточного тока). УЗО - это чувствительное устройство безопасности, которое автоматически отключает электричество в случае неисправности. Это спасательное устройство, предназначенное для защиты от риска поражения электрическим током и возгорания в результате замыкания на землю.

Какой высоты должны быть кухонные розетки над моей столешницей?

Стандартная высота столешницы от пола до поверхности - 910 мм .Общее правило - установить розетки на 150 мм выше (измеряется от поверхности столешницы до низа розетки). В сумме это означает, что стандартная высота розетки составляет 1060 мм от пола до низа розетки.

Эта высота может незначительно меняться по разным причинам, от разной высоты кухонного шкафа до толщины столешницы. Эти различия будут означать, что высота столешницы будет отличаться, и поэтому высота кухонной розетки может соответственно отличаться.

Помимо различной высоты готовой столешницы, вы также можете подумать о том, как вы отделываете стену за столешницей, на которую собираетесь установить розетку. Если вы укладываете плитку, вы можете установить поля для розеток в соответствии с высотой плитки, что упростит укладку плитки. Это означает меньшее количество разрезов и розетку, расположенную на одной линии с плиткой.

Если у вас есть бортик (небольшая граница над столешницей), вы можете принять во внимание его высоту.Вам нужен зазор не менее 100 мм от верхней части стойки до нижней части розетки. Это предотвращает изгиб из-за прогиба вилки о стойку. Думайте об этом, как о ваших розетках над плинтусом на полу; если слишком близко, то будет сложно подключить что-нибудь.

В случае сомнений посоветуйтесь с дизайнером кухни, электриком и, возможно, румпелем, чтобы установить соответствующую высоту розеток.

Столешница с бортиком. Показано достаточное расстояние для прогиба штекера без напряжения.

На каком расстоянии должна быть кухонная розетка от моей плиты?

Не существует установленного правила для расстояния между кухонной розеткой и плитой. Однако в соответствии с общепринятой практикой минимальное расстояние составляет 300 мм , измеренное по горизонтали от края любой электрической розетки до края отдельно стоящей плиты или варочной панели, установленной на столешнице.

Это обеспечивает разумное разделение, предотвращая попадание брызг, вызванных приготовлением пищи, на розетку.

Однако наличие розеток рядом с варочной панелью может быть полезным. Подключите погружной блендер, поставьте кухонный комбайн рядом с варочной панелью и другие удобства, которые сделают вашу кухню немного более комфортной. Вы никогда не пожалеете о дополнительных кухонных розетках - поверьте мне.

На каком расстоянии должна быть кухонная розетка от моей раковины?

Как и в случае с вашей варочной панелью, между кухонной розеткой и раковиной должно быть достаточно места, чтобы вода не попала в электрооборудование.

Вы между двумя областями должно быть не менее 300 мм, чтобы предотвратить попадание воды. достигнув розетки.

Существует еще одно общее правило для расстояний между розетками и раковинами; розетка должна быть вне досягаемости рук, когда она стоит у раковины. Теория состоит в том, что вы не должны дотянуться до розетки во время мытья посуды, если у вас, вероятно, мокрые руки.

При глубине столешницы около 600 мм означает, что розетка размещена на расстоянии не менее 300 мм с каждой стороны раковины / слива. Доска поместит его вне досягаемости рук и в любую зону разбрызгивания.

Просто будьте осторожны, если у вас раковина рядом с углом и вы устанавливаете розетку на соседней стене. Убедитесь, что вы не можете стоять у раковины и дотянуться до розеток.

Заключительные мысли…

Когда дело доходит до расположения розеток на кухне, нет единого точного правила измерения, которому нужно следовать. Однако есть несколько важных факторов, которые следует принять во внимание, и следовать рекомендациям по передовой практике.

Придерживайтесь этих рекомендаций и здравого смысла, и вы на пути к безопасной и комфортной электрической среде на кухне.

На кухне никогда не бывает слишком много розеток . Если сомневаетесь, вставьте еще одну; Лучше иметь запасную розетку на стене, чем ее не хватать. Вам не нужны повсюду многоканальные розетки или удлинители, или вам не нужно постоянно отключать и подключать разные устройства.

Наконец, не забудьте включить питание на кухонном острове! Будь то выдвижная розетка или розетки на торцевых панелях, это никогда не будет плохой идеей. Позже ты себя поблагодаришь.

Если ваш новый кухонный проект включает в себя остров, то ознакомьтесь с моим постом 9 вещей, которые следует учитывать при планировании идеального кухонного острова.

Отказ от ответственности: этот пост предназначен только для ознакомления. Проверьте и подтвердите всю электрическую часть у квалифицированного электрика.

Какое расположение розеток на кухне оптимально и сколько необходимо |

От правильного расположения розеток на кухне зависит безопасность всего дома Представить себе комнату без розеток невозможно.Тем более, если это кухня, где используется большое количество бытовой техники, нуждающейся в электроэнергии. Как правильно расставить розетки и выключатели на ограниченной площади и сколько потребуется - ряд рекомендаций.

Начало времен

Планирование расположения розеток на кухне не требуется, когда ремонт закончен и начнется установка мебели и подключение плиты и холодильника. Выбирать место для розеток в идеале необходимо еще на этапе планирования ремонта кухни.Дизайн комнаты и общий дизайн интерьера тесно связаны с вопросом, где разместить розетки, так как они должны быть там, где стоит техник. А стены штробить под проводку, проводить разводку и устанавливать розетки необходимо до отделки помещения, а не после того, как будут оклеены обои и плитка.

Розетки на кухне планируются отдельно для каждого прибора Над столешницей нужны розетки для дополнительных электроприборов

Поэтому перед работой нужно составить план, где отметить места установки розеток, выключателей, где будет стоять мебель и техника.

Прежде всего необходимо определить, куда поставить:

  • холодильник;
  • посудомоечная машина;
  • тарелка;
  • капюшон;
  • микроволновая печь;
  • мелкой бытовой техники, такой как чайники, мультиварки, хлебопечки и т. Д .;
  • ТВ.

Важно: не забывайте, что вам понадобится розетка для подключения различной бытовой техники, к кухне не имеющей отношения - пылесос для уборки, зарядные устройства, ноутбук. Эта торговая точка наиболее удобно расположена рядом с зоной отдыха.

Исходя из этого определяется количество необходимых торговых точек и место их расположения.

Количество и расположение розеток определяется после детального проектирования кухни

Оптимальное число

Перед тем, как производить разводку проводов, нужно определиться, сколько розеток нужно на кухне перед их установкой. Для этого есть даже формула расчета.Конечно, расчет будет условным, но он будет учитывать потребности домохозяйства и количество выключателей и розеток точно.

Розеток на кухне должно быть на четверть больше необходимых электроприборов

Итак, оптимальное количество розеток, которые предполагается установить, должно превышать количество электроприборов для постоянного использования на кухне на 25%. Сверху установка проложена просто для того, чтобы было место для установки редко используемого оборудования - электрической мясорубки, миксера или блендера.И при этом не требовалось ничего отключать или тянуть удлинители.

Постоянно используемая на кухне техника относится к обязательным электроприборам Обязательные электроприборы, если таковые имеются, включают:

  • холодильник;
  • плита электрическая или газовая с электроподжигом;
  • телевизор;
  • Посудомоечная машина;
  • экстракт;
  • микроволновая печь.

В некоторых случаях они могут включать в себя электрический чайник или другие мелкие бытовые приборы, которые используются в этом доме каждый день.Исходя из того, сколько потребуется выключателей и розеток, дальше делается проектирование электрической схемы на кухне.

Типы розеток

Необходимо не только установить, сколько нужно выключателей и розеток, но и выбрать розетки, которые больше подходят для кухни. Для кухни характерны повышенная влажность и перепады температур. Поэтому устанавливаются розетки, которые обладают некоторой степенью защиты от влаги, обеспечивая безопасность работы. К таким устройствам относятся устройства, имеющие герметик и крышки и относящиеся к классу IP 44.Такие розетки устанавливаются по евростандарту рядом с плитой, мойкой, рабочей зоной - словом, там, где велик риск разбрызгивания.

В остальной части кухни возможна установка самых распространенных розеток. Если в доме есть дети, то их необходимо защитить от детей - пластиковыми занавесками. Евростандарты оснащены этой опцией.

Если говорить об удобстве монтажа, то здесь в приоритете выдвижные и встроенные розетки. Благодаря поворотному механизму встроенные розетки можно скрыть или открыть для использования.Выдвижные розетки евростандарт можно устанавливать на любой поверхности, даже вертикальной. Их можно подобрать для установки на сложных поверхностях.

Встроенные розетки не занимают много места Выдвижные или встроенные розетки компактны, безопасны и легко доступны

Правила маршрутизации

Линии должны быть настолько большими, чтобы они обеспечивали питание устройств в два раза больше после установки всех розеток и выключателей. При этом самые мощные устройства должны питаться от своей линии и иметь защитную автоматику.К таким устройствам можно отнести холодильник, электроплиту.

Все устройства с металлическими корпусами должны быть заземлены в соответствии с рекомендациями стандарта работы с электропроводкой. Сделать это можно самостоятельно или поручить специалисту. Надо через автомат подключать.

Обязательно выбирайте провода для медных проводов с медными жилами. Алюминиевый проводник может быстро выйти из строя на кухне.

Все розетки можно сгруппировать. У каждой группы торговых точек должен быть свой автомат.Это обеспечит дополнительную безопасность.

Каждый электроприбор не малой мощности требует установки своего автоматического устройства

Где и на какой высоте устанавливать розетки

Конечно, рядом с электроприборами, для которых они были разработаны - схема должна содержать подробную информацию об этом. В обязательном порядке необходимо установить одну розетку над холодильником, за холодильником или рядом с ним; один рядом с плитой; один - рядом с посудомоечной машиной.Однако розетки и выключатели не должны находиться за плитой или в непосредственной близости от раковины. Одна розетка должна быть рядом с подставкой под телевизор.

Также необходимо установить хотя бы одну розетку над столешницей столешницы. А лучше - 2-3. Высота розетки над столом устанавливается на расстоянии 10 см от края стола.

Высота розеток над кухонной столешницей не должна превышать 10 см

У встраиваемой техники розетки устанавливаются рядом на высоте 10 см от пола.Над ним устанавливается розетка для вытяжки. Не ставьте розетки за встроенной техникой. Евростандарт предполагает установку розеток и выключателей внизу.

Для удобства пользования кухней можно выбрать двойные розетки и выключатели рядом со столом, снизу.

Электромонтаж - необходимый этап при установке розеток, но перед этим необходимо определить высоту, на которой будут находиться выключатели.

Высота установки зависит в первую очередь от привычек хозяйки и личного вкуса.Кому-то нравится, когда розетки внизу, кому-то неудобно. Выбирать высоту и тип розетки следует исходя из удобства всех в доме.

Где нельзя разместить розетки:

  • на встроенную технику и мебель;
  • в шкафах и шкафах;
  • над раковиной.

Это общепринятый стандарт работы с электриком.

Расположение розеток на кухне (видео)

Заключение

Электромонтаж можно сделать самостоятельно - это несложно, если знать азы работы электрики.Если знаний мало, то лучше всего доверить эти работы профессионалам - электрикам, знающим стандарт работы. Тогда можете быть уверены, что возгорания проводки и пожара не будет.

Реконструкция 101: Где разместить электрические розетки, Kitchen Edition

Для новых построек и ремонта кишечника здесь вступает в действие игра. Прежде чем вы наметите план размещения розеток, обойдите кухню и склейте прилавок, остров, раковину , и расположение устройств.Затем подумайте, где вы, вероятно, будете готовить, и воспользуйтесь электрическими инструментами в помещении. Например, при приготовлении пищи по рецептам вы полагаетесь на планшет? Вам нужно будет его подключить?

Какие у вас источники освещения?

Отдельностоящие лампы не являются обычным явлением на кухне, но не забудьте продумать освещение и размещение выключателя. Вам необходимо иметь хорошее освещение в месте работы.

Вы любите слушать музыку или вешать праздничные огни на кухне?

Не у всех из нас есть беспроводные звуковые системы.На моей старой кухне в Сиэтле наше радио Tivoli стояло на полке, где у нас была установлена ​​розетка специально для него. А вы любите повесить гирлянды или какой-нибудь другой декор на своей кухне для торжеств?

Планируете ли вы заряжать личную электронику на кухне?

Кухни популярны в качестве зарядных станций, особенно для семей с детьми. Было бы удобно иметь розетки в задней части ящика или шкафа для включения телефонов на ночь?

Вверху: Эта кухня TriBeCa от Мелиссы Бейкер и Джона Хэндли из Pulltab Design, похоже, лишена розеток.«Мы использовали заглушку в алюминиевом корпусе, утопленную в нижней части верхних шкафов, которая проходит параллельно светодиодному освещению под шкафом», - говорит Хэндли. «Мы не размещаем розетки на фартуках, поскольку считаем, что они портят эстетику». Фотография Микико Кикуямы. Чтобы осмотреть весь дуплекс, зайдите в The Architect Is In: Skylight Like a Moon in Tribeca.

3. Планируйте с учетом эстетики.

Итак, вы определились с функциями ваших кухонных розеток. Также важно подумать о том, как они будут выглядеть, и выбрать розетки, которые будут гармонировать с вашей кухней.Вы хотите скрыть, замаскировать или встроить в дизайн розетки?

Скрыть

Скрыть торговые точки не должно быть сложной задачей, но это требует предварительного планирования. Некоторые полезные варианты включают установку удлинителей под шкафом, гаражей розеток, розеток в шкафу и утопленных розеток, размещенных за приборами.

Электромонтаж электроприборов в жилых помещениях (Великобритания)

(см. На этой странице изменения в цветах кабелей в 2004 г.)

кольцевая цепь - розетки с предохранителями - высокая мощность - на открытом воздухе

Обратите внимание, что вся электрическая проводка и детали установки даны на diydata.com предназначен только для информационных целей . С 1 января 2005 года Часть P Строительных правил требует в Англии и Уэльсе, чтобы только сертифицированные специалисты могут выполнять электромонтажные работы, либо работа должна быть сертифицирована по завершении - см. это страницу для более подробной информации.


Кольцевая цепь

Обычные розетки в доме обычно подключаются к кольцевой цепи (также называемой кольцевой магистралью). Кольцевые цепи жилого дома питают розетки и стационарную бытовую технику в помещении.

«Кольцо» образовано кабелем, идущим от блока потребителя к первому разъему, затем ко второму разъему, а затем к следующему разъему и т. Д., Пока кабель не вернется к модулю потребителя. Это означает (простыми словами), что каждое гнездо в кольцевой цепи имеет два кабельных маршрута обратно к источнику питания. Кабель кольцевой схемы состоит из коричневого (под напряжением), синего (нейтрального) провода и неизолированного медного заземляющего провода, причем все три провода заключены в наружную оболочку из ПВХ. В домашних кольцевых цепях используется кабель 2.Двойная жила 5 или 4,0 кв. Мм и земля, они рассчитаны (на открытом воздухе) на 24 или 32 ампера соответственно.

Каждая кольцевая цепь защищена предохранителем на 32 А или расцепителем, встроенным в потребительский блок. Современные установки включают устройство остаточного тока (УЗО) перед блоком потребителя, которое отключает всю систему при обнаружении неисправности.

В старых домах кабели для кольцевых цепей (и других цепей) могут проходить через полость в стене, при этом кабели входят в заднюю часть настенной розетки.Это недопустимо в новых помещениях и пристройках. Теперь считается, что кабели внутри полости могут намокнуть, что приведет к разрушению изоляции кабеля и попаданию влаги по кабелю в розетку. При ремонте старых домов новые кабели не должны проходить через полость, они должны проходить через новые воздуховоды, встроенные во внутренние поверхности стен или под половицы.

Считается, что кольцевая цепь рассчитана на 30 ампер (7200 Вт). Кольцо может обслуживать до 100 м² площади пола и теоретически может иметь любое количество розеток или соединительных элементов с предохранителями, подключенных к нему.Каждая розетка обычно рассчитана на 13 ампер, как «практическое правило», они ограничены до двадцати розеток, маловероятно, что разнообразие бытовых приборов, используемых одновременно, превысит 30 ампер. Длина кабеля, используемого в кольцевой цепи, ограничена 50 метрами для цепей, защищенных автоматическим выключателем. Розетки обычно устанавливаются заподлицо со стеной, хотя коробки для поверхностного монтажа часто легче установить, если розетки добавляются к цепи.

Электроприборы большой мощности (например, плиты, душевые и т. Д.) не следует подключать к кольцевой сети, даже если они используют меньший ток, чем номинальный ток кольцевой цепи 30 ампер. Подключение таких устройств уменьшит количество других устройств, которые можно использовать одновременно, и приведет к нежелательным отключениям в блоке потребителей.

Желательно иметь не менее двух кольцевых сетей во всех помещениях, в многоэтажных домах по одной на каждый этаж. На кухне может быть большое количество электроприборов, поэтому отдельная кольцевая схема для кухни также может иметь смысл, это имеет дополнительное преимущество, заключающееся в том, что морозильная камера не будет повреждена, если возникнет неисправность в другом месте.Цепь с одним кольцом должна обслуживать площадь пола не более 100 кв. М (или 120 кв. Ярдов).

В Великобритании вилки, используемые в современной кольцевой цепи, имеют квадратные контакты, и каждая вилка оснащена предохранителями на 3 или 13 ампер. Всегда следует устанавливать правильный предохранитель, подходящий к прибору, предохранители на 3 ампера для приборов мощностью до 750 ватт (лампы, радиочасы и т. Д.) - предохранители на 13 ампер для более крупных приборов до 3000 ватт.

Удлинители ответвлений могут быть подключены к кольцевой цепи. Ответвление - это розетка, соединенная с кольцом одним кабелем, поэтому розетка не имеет всех преимуществ двух кабельных маршрутов к потребительскому блоку.При добавлении розетки часто используются ответвления, проще подключить с помощью одного кабеля, чем расширять кольцевую цепь, чтобы включить новую розетку. Удлинитель ответвления может быть подключен к кольцевой цепи при условии, что он питает только розетку на 13 А (хотя это может быть двойная розетка) или одно стационарное устройство. Общее количество ответвлений по всему кольцу не должно превышать количество розеток непосредственно на главном кольце. К каждому выходу на кольце можно подключать не более двух отдельных ответвлений.

Удаление передней части розетки даст представление о подключенной к ней цепи:

Примечание: на этом рисунке показаны «старые» цвета проводки - «новые» (после 2004 г.) цвета: коричневый = под напряжением, синий = нейтраль, земля остается прежней.

  • Один кабель, подключенный к клеммам, указывает на то, что это уже существующий ответвление.
  • Два кабеля могут указывать либо на то, что он находится в главной кольцевой цепи, либо на то, что это ответвление с другим подключенным к нему ответвлением.Это не признанная конфигурация, но возможна, если обе ответвительные розетки являются одиночными.
  • Три или четыре кабеля обычно обозначают розетку в главной кольцевой цепи с одной или двумя ответвлениями, идущими от нее.

Если проводка была изменена предыдущим мастером, возможно, удастся идентифицировать любые добавленные кабели, а затем определить исходную схему.

Кольцевые розетки с предохранителями

Если требуется подключение к стационарному прибору, розетку с предохранителем можно прикрепить к стене (а не штепсельную розетку) и подключить к кольцевой сети.Эти розетки требуют правильного номинала предохранителя для прибора и подключаются к прибору с помощью кабеля или гибкого кабеля. Розетка может быть переключаемой или неотключаемой и может быть оснащена световым индикатором, показывающим, когда питание подключено.

Если к обогревателю любого типа (например, к обогревателю ночного магазина) применяется гибкий кабель, он должен быть специального «высокотемпературного» типа, подходящего для встречающихся повышенных температур. Использование обычного гибкого кабеля приведет к разрушению изоляции, в результате чего гибкость станет опасной.

Розетка для часов - это устройство аналогичного типа, но с небольшим предохранителем, установленным в специальной вилке, подключенной к шлейфу. Вилку можно удерживать в розетке винтом или винтом с накатанной головкой. Хотя они называются выходами для часов, они также подходят для других небольших слаботочных приборов, таких как вытяжные вентиляторы, дверные звонки.


Цепи высокой мощности.

В жилых помещениях может быть несколько приборов с высокой мощностью, наиболее распространенными из которых являются электрическая плита, погружной нагреватель и электрический душ.Каждое из этих устройств должно быть подключено к потребительскому блоку с помощью специального предохранителя / расцепителя и кабельной трассы. В инструкциях по установке устройства должны быть указаны мощность устройства (которая также обычно указывается где-нибудь на устройстве), сила тока предохранителя / расцепителя и требуемый размер кабеля. Все переключатели в этих цепях также должны иметь соответствующий номинальный ток.

Электроэнергия для улицы.

Когда требуется электричество для сарая, внутреннего дворика, садового пруда или для других целей на открытом воздухе, следует использовать отдельную цепь от блока потребителя.Если устройство защитного отключения (УЗО) еще не установлено перед блоком потребителя, его следует установить. Устройство остаточного тока отключит электричество почти мгновенно, если в цепи возникнет неисправность.

Водонепроницаемые розетки должны использоваться там, где требуется внешняя розетка, также рекомендуется использовать внутренний контрольный переключатель, чтобы при необходимости внешнюю розетку можно было изолировать.

Related Post

2021 © Все права защищены.
