Штробление стен под проводку своими руками – видео

• Подготовка инструментов
• Полезные советы
• Штробление несущей стены
• Работа с бетонной стеной
• Монтаж проводки и розеток

Во время капитального ремонта, выполнения перепланировки или же строительства нового дома обязательно понадобятся работы по прокладке электрических кабелей. Для этого необходимо будет произвести штробление стен под проводку своими руками или с помощью специалиста. Чтобы самостоятельно выполнить эту задачу, нужно иметь необходимые инструменты и определенные знания. Для их получения рекомендуем вам внимательно прочесть нашу статью и посмотреть обучающее видео по методике штробления стен под проводку.

Подготовка инструментов

Для проведения штробления стены под проводку следует определить, с каким типом инструментов вам будет проще работать. Учитывайте при этом объем предполагаемых работ и собственные финансовые возможности. Рассмотрите предложенные варианты.

• Привычный для всех набор: стамеска и молоток. Этот вариант актуален для долбления небольшого участка с мягким основанием. Если вы планируете работать с бетоном или кирпичом, к тому же в больших объемах, лучше сразу отказаться от подобных инструментов. Во-первых, полученный результат после штробления стены вряд ли будет нормального качества, а во-вторых, процесс может затянуться и потребовать больших трудовых затрат.

• Использование перфоратора со специальной насадкой. С его помощью вполне возможно проведение работ на твердых стенах из кирпича или бетона, но результат окажется низкого качества. Канавки будут иметь неровные края, и потребуется доработка. К тому же инструмент издает сильный шум (свыше 100 дБ).
• Отличным вариантом будет применение болгарки с алмазным диском. Выполнить работы этим инструментом можно достаточно быстро, края будут ровными, а процесс не потребует больших затрат. Единственным недостатком является выделение пыли в слишком больших количествах.
• Идеальным инструментом для штробления стен под проводку считается штроборез. Он комплектуется сменными дисками и имеет пылеуловитель. Однако его стоимость также значительно отличается от вышеописанных вариантов в большую сторону.

Полезные советы

Чтобы не допустить распространенных ошибок в процессе штробления стен под проводку, запомните следующие рекомендации от профессиональных мастеров.

• Прокладку проводки не рекомендуется делать в плитах перекрытия, горизонтальных швах и несущих конструкциях.

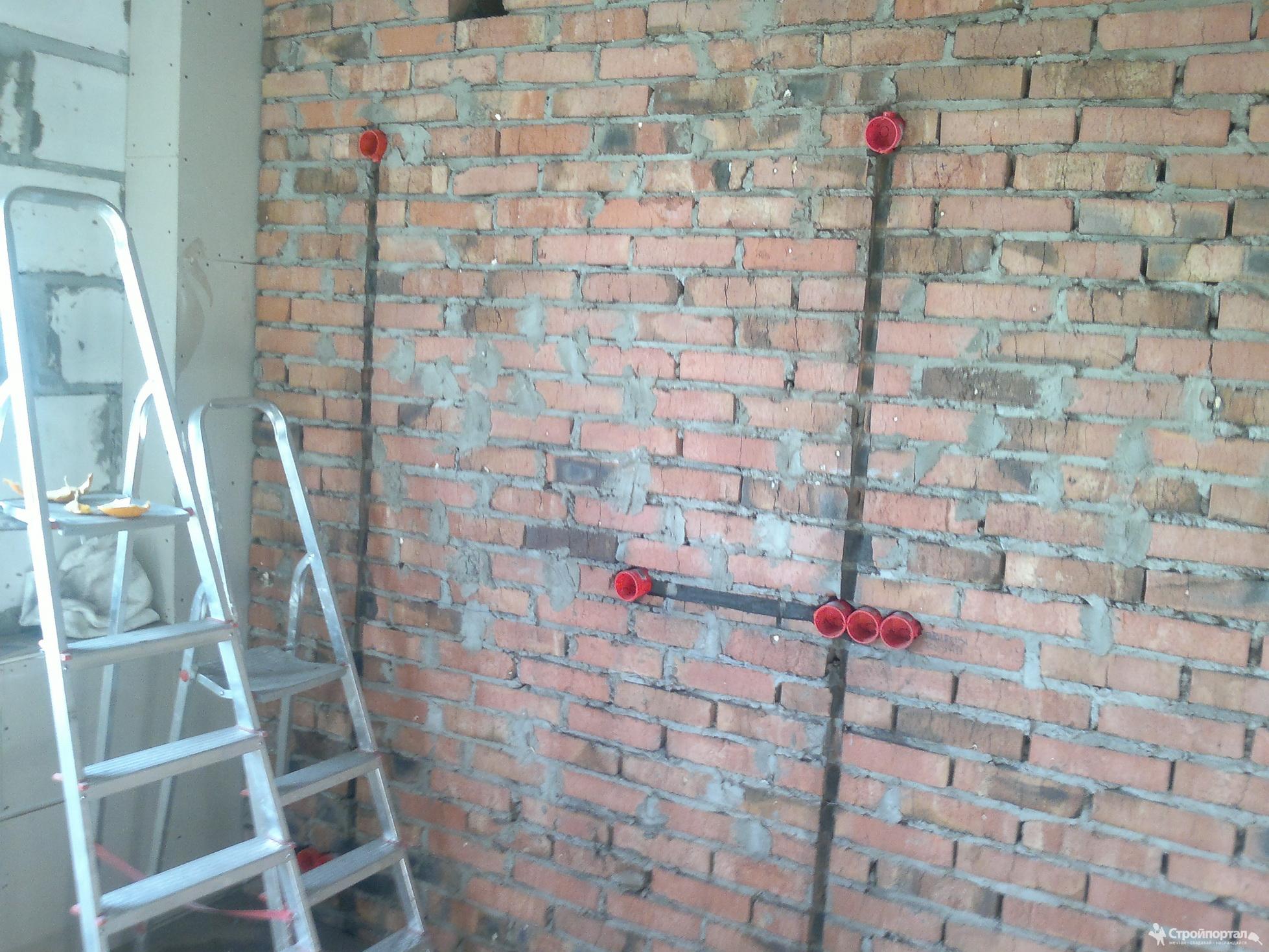

• Составляя схему распределения проводки, располагайте провода только горизонтально или вертикально. Отмечать ведение штробы на поверхности следует отвесом или строительным уровнем.

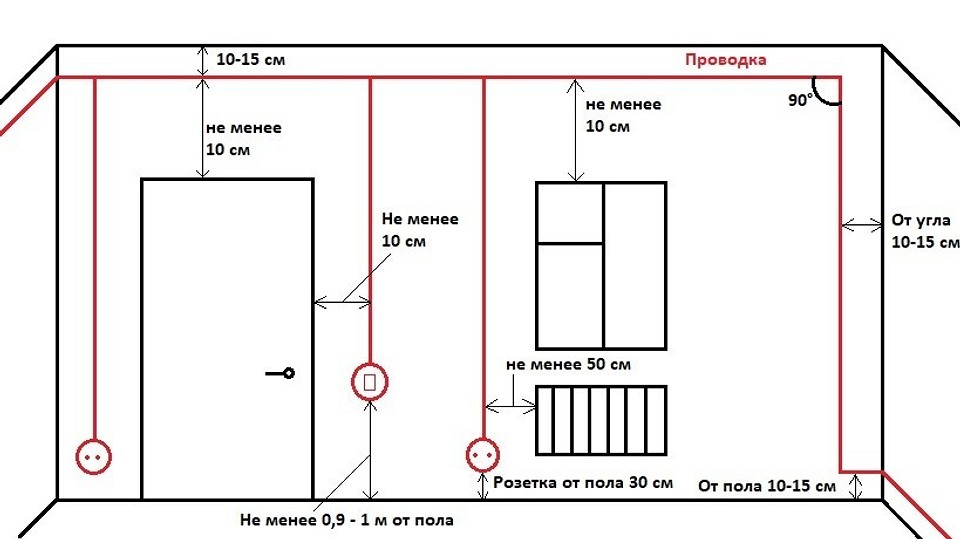

• В местах горизонтальной прокладки проводки соблюдайте расстояние от плит перекрытия не менее чем в 15 см.
• Если величина конструкции превышает 8 см, прокладку провода нужно делать по кратчайшему пути.
• Не рекомендуется делать штробы вблизи углов, дверных или оконных проемов. Лучше выполнять их на расстоянии более 10 см от подобных объектов.
• Если штробление стен под проводку ведется в старом доме, нужно при помощи отвертки-индикатора или искателя проверить поверхность на наличие токонесущих кабелей.

Штробление несущей стены

В случае, когда проводить штробление нужно в несущей стене, могут возникнуть проблемы. По закону и архитектурным нормам проводить любые типы работ, способствующие ослаблению несущей перегородки, строго запрещено. К сожалению, к ним относится и штробление. При снятии верхнего слоя стены оголяется арматура. В это время она может подвергаться всевозможным воздействиям, в том числе и проникновению влаги. Из-за этого арматура быстро поддается коррозии, вследствие чего происходит ослабление конструкции дома.

Чтобы выполнить штробление несущей стены, нужно получить специальное разрешение. Если проводить работы необходимо в панельном доме, то добиться необходимых документов будет практически невозможно. Если вам все же удалось получить разрешение, выполнять работы нужно предельно аккуратно, особенно в панельном доме, чтобы нанести стене минимальный ущерб. Определить местонахождения арматуры можно простым металлоискателем.

Работа с бетонной стеной

Практически все современные строения выполняются из бетона, поэтому в процессе штробления стен под проводку придется иметь дело именно с этим материалом. Сразу отметим, что использовать можно любой инструмент, кроме зубила с молотком. В этом случае их применение нецелесообразно. Для качественного штробления бетонной стены под проводку нужно знать определенные правила.

• Выбирая инструмент, лучше всего будет остановиться на перфораторе. Он значительно мощнее болгарки и может без проблем работать с твердым основанием. Также он будет выделять меньшее количество пыли в процессе. Однако основным минусом этого инструмента является уровень шума, поэтому работать с ним нужно только в будние дни и желательно днем. Звук перфоратора может доноситься не только в соседние квартиры, а даже через несколько перекрытий.
• Чтобы минимизировать количество выделяемой пыли рекомендуется воспользоваться услугами помощника. Он будет увлажнять места, в которых вы станете проделывать отверстия. Однако стоит учитывать и то, что на влажной стене сложнее проделывать штробы. В этом случае потребуется найти для себя самый оптимальный вариант.
• Также не советуем при работе с бетонной стеной использовать штроборез. С его помощью не удастся избавиться от необходимой части поверхности и в любом случае для окончательной зачистки придется воспользоваться перфоратором.

Монтаж проводки и розеток

Проводить укладку провода в штробу можно несколькими способами. Первый подразумевает укладку кабель-каналов для проведения проводки. Сначала в канавку кладется сама трубка, а после через нее при помощи плотной проволоки из стали проводятся провода. Если кабеля монтируются без трубки, их следует зафиксировать в штробе гипсом, штукатуркой или шпаклевкой. При подведении провода к розетке нужно оставить 10–15 см длины, а остальное обрезать. Оставшаяся часть плотно укладывается в отверстие под розетку.

Проще всего делать монтаж розеток блоками в рамку. Таким образом в одном блоке происходит размещение не только проводов под розетки, но и для кабельного телевидения, интернета, телефона и прочих коммуникаций. Благодаря этому способу можно сделать в комнате отдельное место для техники, при этом сэкономив остальное пространство. Установка блоков производится на специальные защелки, которые подготавливают еще до монтажа проводки. Уже после конструкция устанавливается в имеющееся пространство.

Для распределительного щита следует выдолбить в стене прямоугольное отверстие. Его размеры нужно соблюдать в соответствии с размером щита, который будет устанавливаться внутрь. Также оставляем небольшой запас в 1 мм с каждой стороны для точного вхождения. После установки корпуса необходимо зафиксировать его гипсовым раствором.

Теперь установку скрытых элементов проводки можно считать оконченной. Окончательный монтаж распределительного щита нужно делать в соответствии с установленными правилами работы с электрическим оборудованием.

Резка и заполнение каналов в кирпичных и бетонных стенах

В этом руководстве по проекту «Сделай сам» мы покажем вам процесс вырезания каналов в стенах, в том числе в кирпичных и бетонных стенах, с помощью резака для каналов, а затем как проложить кабелепровод и кабели в канал и затем заполните его готовым к оштукатуриванию.

При прокладке любого вида электрического кабеля в доме часто проще всего проложить его через чердак, но когда его нужно спустить по стене к розетке или выключателю, простое крепление его гвоздями к лицевой стороне стены выглядит очень неаккуратно, как это часто бывает в транкинге.

Лучшее решение здесь — просто закопать его в стену, а для этого вам нужно создать так называемую погоню, читайте дальше, чтобы узнать все, что вам нужно знать.

Правила электромонтажных работ

Я уверен, вы знаете, что электричество чрезвычайно опасно даже для тех, кто умеет с ним работать, не говоря уже о тех, кто этого не делает. По этой причине многие виды электромонтажных работ запрещены к выполнению, если вы не относитесь к разряду «компетентных».

На самом деле это означает, что если вы не зарегистрированы полностью по Части P, то объем ваших электромонтажных работ по дому ограничивается простой заменой розеток и лицевых панелей выключателей, и все!

Хотя вам не разрешено выполнять многие виды электромонтажных работ, если вы прокладываете много кабелей/проводов, некоторые электрики разрешат вам перерезать для них все каналы. Поскольку это не очень приятная работа, она избавляет их от нее, а также экономит вам несколько фунтов, делая ее самостоятельно.

Для получения дополнительной информации о том, как оставаться в безопасности при работе с электрооборудованием или рядом с ним, см. наш проект по электробезопасности здесь.

Правила вырезания пазов в стенах

Вырезка пазов в стенах — это не просто размещение их в произвольном месте в нужном месте. Существуют очень четкие рекомендации, которым необходимо следовать, чтобы сделать установку электрических кабелей максимально безопасной для вас и всех, кто входит в ваш дом.

Полное и подробное описание мест, где разрешено прокладывать кабели и провода в лотках, см. в нашем проекте электрических безопасных зон здесь.

Вкратце их можно резюмировать следующим образом:

• Вертикальные прорези не должны быть глубже одной трети общей толщины стены
• В пустотелой стене вертикальные прорези должны быть не глубже одной трети толщины стены обшивка, в которую они укладываются
• Не допускается делать прорези, горизонтальные или вертикальные, вплотную друг к другу
• Горизонтальные прорези должны быть не глубже одной шестой толщины стенки
• В полой стенке горизонтальные прорези не должны быть глубже одной шестой толщины кожи они находятся в
• Погони должны идти от A до B по прямой линии, а диагональные погони должны никогда не использоваться

Когда дело доходит до обрезки погонь, это действительно просто здравый смысл. Если погоня слишком глубокая, это ухудшит устойчивость стены, а если погони вплотную, стены нет!

Всегда следует помнить, что человек, выполняющий электромонтажные работы, может быть не тем человеком, который хочет повесить картину на эту стену или вставить в нее люк или окно. Поэтому все погони должны быть разумно размещены, чтобы дать каждому возможность понять, где они находятся по отношению к источникам света, выключателям, розеткам и точкам подключения приборов.

И последнее, на что следует обратить внимание: существуют также правила, разрешающие размещать розетки и выключатели на стенах, чтобы они были доступны для всех, даже для людей с ограниченными возможностями. Для получения полной информации об этом см. наш проект высоты сокета здесь.

Электрический штроборез в стене

Что такое штроборез?

Традиционно, если вы хотели вырезать канавку в стене, это в основном делалось с помощью угловой шлифовальной машины и отрезного диска, чтобы вырезать 2 канала в поверхности стены по размеру и глубине вашей канавки, а затем вам приходилось использовать молоток и валик. чтобы вырубить миномет между ними.

Сегодня этот процесс значительно упрощается с помощью чеканной машины. Инструмент для чеканки, показанный на изображении ниже, представляет собой угловую шлифовальную машину с двумя параллельными лезвиями. Глубину лезвий можно отрегулировать, к концу вставить шланг пылесоса, и все готово.

Поскольку они электрические, в них нет настоящей традиционной системы пылеподавления (на водной основе), кроме вакуумной насадки, из-за которой они по-прежнему сильно запыляются при использовании, но время, которое они сэкономили, стоит последующей очистки .

Чтобы использовать машину для погони, вы просто прокладываете маршрут, по которому вы хотите, чтобы ваша погоня (ссылаясь на правила, перечисленные выше), отмечает положение погони на стене, а затем проводите инструментом по линии, где 2 режущих лезвия режут идеальная погоня.

Большинство фрезеров имеют ширину до 50 мм и глубину около 40–50 мм (в зависимости от типа и модели фрезера). Между шириной и глубиной глубина, безусловно, является наиболее важным показателем, поскольку в соответствии с правилами вы ограничены глубиной реза, которую вы можете сделать, по сравнению с его толщиной.

Если прорезать слишком глубоко, это может повлиять на структурную жесткость стены!

Также стоит упомянуть, что некоторые чеканочные станки имеют специальные насадки, которые позволяют вырезать пазы для розеток/переключателей так, чтобы они идеально вставались.

Если вы хотите приобрести собственную машину для чеканки, подумайте о том, чтобы приобрести машину с этой функцией. Кроме того, это отличная идея, если он также имеет встроенный лазерный свет. Это проецирует прямую линию на поверхность, над которой вы работаете, по которой вы можете следовать, чтобы разрез оставался прямым.

Простой штроборез для вырезания кабельных канавок

Инструменты и изделия, используемые для штробления стен

Для успешного штробления стены вам потребуются следующие инструменты и продукты:

Задние коробки и т. д. 9 0028

CHASE RUTCHTROAD

Как прогнать стену

Теперь, что знает, что такое гоня использовать один, чтобы вырезать погоню в стене.

Шаг 1. Проверка стены

Перед тем, как что-либо делать, самое первое действие — пройтись по поверхности стены с помощью детектора труб и кабелей, чтобы убедиться, что в стене, где вы предлагаете, нет труб или кабелей. чтобы запустить ваши погони.

Если все хорошо, то никаких подарков не будет, однако если там что-то есть, вам нужно будет изменить свой маршрут, чтобы избежать их.

Шаг 2. Отметьте погоню на стене

После того, как вы проверили стену и убедились, что ничто не мешает вам провести погоню или погони, следующая задача — точно отметить, где она будет. иди на стену.

Поскольку большинство торговцев делают это изо дня в день, им, как правило, не нужно выполнять этот этап, поскольку их оценка на глаз в значительной степени точна.

От точки входа погони в комнату (например, с потолка или пола) расположите ватерпас на стене, выровняйте его и проведите линию от точки входа вниз/вверх до новой розетки/выключателя собирается (убедившись, что он находится в нужном месте в соответствии с правилами высоты/положения, указанными в проекте выше).

После того, как вы нарисовали свою линию, поместите заднюю коробку/патронную коробку на место, выровняйте ее, а затем обведите. Это тоже нужно будет прогнать.

Этап 3. Настройка станка для нарезки

После того, как все будет правильно размечено, следующей задачей будет настройка станка для нарезки, чтобы он делал пропил нужного размера, как по ширине, так и по глубине.

Настройка ширины во многом зависит от типа вашей нарезки, но в целом это так же просто, как расширение или сужение отрезных дисков, если они скользят по направляющим, или добавление или удаление отрезных дисков и прокладок.

Полная информация о том, как установить ширину реза для вашей конкретной машины, будет включена в инструкции производителя.

Наконец, вам нужно будет установить глубину резания. Как уже говорилось, в зависимости от того, насколько толстая стена, в которую вы гонитесь, будет зависеть, насколько глубокой может быть ваша погоня, поэтому сначала вам нужно это выяснить.

Часто самый простой способ сделать это — получить доступ к чердаку, подойти к настенной пластине, и вы увидите верхнюю часть настенной пластины, ширину любых полостей и, что более важно, ширину кирпичей или блоков. использовал.

Измерив это, измерьте глубину кабельного канала, который будет закрывать кабель в стене.

Убедитесь, что глубина выреза установлена ​​немного больше, чем глубина трубы, которую вы будете прокладывать в желобе, чтобы вы могли заполнить ее сверху, как только она будет закреплена на месте.

Для установки глубины часто имеется ручка для поворота, которая ослабляет положение кожуха (защита над лезвиями) и количество выступающих лезвий под ним. Поскольку кожух прилегает к поверхности стен, это эффективно определяет, насколько глубоко каждое лезвие врезается в поверхность.

Опять же, убедитесь, что глубина установлена ​​правильно и не слишком велика.

Шаг 4. Накройте все пылезащитным чехлом

Как мы уже упоминали, вырезание канавок в стенах – очень пыльная работа ! Отрезные диски выбрасывают тонны пыли повсюду, даже при работающем пылесосе, который всасывает как можно больше пыли.

Чтобы все было надежно защищено, любая мебель или предметы, которые нельзя переместить, должны быть полностью покрыты пылезащитными чехлами или старыми заготовками!

Шаг 5. Вырежьте погоню(-и)

После того, как все размечено, ваша машина для погони настроена и готова к работе, поместите ее на стену и совместите лазерный прицел с линией разреза. Расположите переднюю часть кожуха на стене и поднимите нижний край вверх, вытягивая режущие диски из стены.

При подключенном и работающем пылесосе запустите чеканочную машину, а затем осторожно погрузите режущие диски в поверхность стен. Постарайтесь прижать их к стене и как можно быстрее, чтобы пылесос сразу начал всасывать пыль.

Аккуратно перемещайте машину вниз или вверх по линии реза, не торопясь и следя за ней точно и по прямой линии. Не заставляйте его, позвольте машине сделать работу.

Как только вы дойдете до конца, повторите еще раз для всех патресс-боксов/задних ящиков, которые также нужно загнать.

Как всегда, всегда думайте о безопасности, особенно в такой пыли! — перед началом убедитесь, что на вас надеты защитные очки, перчатки, старая одежда и, что более важно, маска FFP3 хорошего качества!

Шаг 6 – Чистый рез канавки

После того, как вы обрежете линии канавки, а также все канавки задней коробки, если это не машина с несколькими режущими роликами, которая также очищает большую часть мусора от центра канавки, это теперь нужно удалить.

Лучший и самый простой способ сделать это — просто постучать по нему с помощью долота/болстера подходящего размера и молотка.

Когда вы выбиваете раствор, убедитесь, что вы проводите лезвием по основанию траншеи погони и делаете его максимально гладким.

Шаг 7. Размещение кабелей/проводов

После полной очистки отрежьте кусок кабеля нужной длины и проложите его вниз/вверх от точки входа и вдоль желоба.

Измерьте и обрежьте по длине кожух кабельного канала/ПВХ, затем наденьте его на кабель и закрепите на месте с помощью винтов и дюбелей или бетонных гвоздей.

Если у вашего короба/кабелепровода есть крышка, снимите переднюю крышку, поддев ее, затем закрепите кабелепровод на месте и проложите кабели. Установив кабели, замените крышку кабелепровода, надавив на нее до щелчка.

Шаг 8. Очистка

После того, как все установлено на место, последняя работа теперь состоит в том, чтобы провести действительно приличную очистку, не торопясь и удаляя все следы пыли.

Убедитесь, что вся пыль собрана и убрана пылесосом, так как из-за того, что она является абразивной, даже небольшие следы могут оставить следы и повредить деликатные поверхности.

Заполнение желобков

Заполнение желобов, когда кабелепровод и кабели находятся внутри, зависит от личного вкуса и того, что в большинстве случаев вам удобно использовать для получения наилучшего и гладкого покрытия.

Из-за глубины канавки мы предпочитаем использовать смесь песка и цемента, чтобы сделать канавку действительно твердой при установке. Это дает любому будущему энтузиасту DIY или строителю подсказку, что что-то есть, если они попытаются забить гвозди в стену.

Для правильного заполнения канавки:

• Смешайте раствор в соотношении 3 мягкого песка, 1 острого и 1 цемента, чтобы получилась прочная смесь, которая все еще остается эластичной
• Затем покрасьте канавку неразбавленным клеем ПВА, чтобы придать наилучший шанс попасть в канал в погоне
• Миномет хорошо вставлен в канавку, и канавка заполнена. Затем по обеим сторонам стены кладут мастерок, охватывающий канавку, и тянут вверх, чтобы срезать излишки раствора.
• Затем гравировку оставляют на 30 минут или около того, после чего мы используем остроконечную кельму, чтобы срезать поверхность примерно на 3 мм, чтобы можно было покрыть ее обезжиренной штукатуркой (информацию о штукатурке можно найти в нашем проекте по обезжиренной штукатурке). При заполнении швов на стенах, подлежащих облицовке плиткой через 9 часов, шпаклевка не требуется.0028
• После того, как штукатурка была нанесена и ей дали высохнуть в течение необходимого времени, можно приступить к отделке по вашему выбору, и все готово!

Удачно вырезанный и заполненный углубление в поверхности стены

Выемки также можно заполнить штукатуркой, называемой ремонтной штукатуркой или однослойной штукатуркой. Обычно его можно наносить слоями толщиной до 50 мм, но, несмотря на то, что написано на упаковке, при такой толщине он будет провисать, поэтому, если вам предстоит глубокая гонка, наносите слой слоями.

Если вы используете штукатурку One Coat, убедитесь, что вы хорошо смочили канавку перед ее нанесением. Штукатурка очень быстро высыхает и сильно трескается, если ее влажность не поддерживается.

Прорезание отверстий в стенах для электрического кабеля является довольно простой работой, и после того, как вы привыкнете к машине для забивки, вы сможете выполнить ее довольно быстро и легко, и, если ваш электрик разрешит, область электромонтажных работ, которую вы можете выполнить себя и сэкономить время и деньги.

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .
