Схемы подключения трех ламп и более

Здравствуйте, уважаемые читатели сайта sesaga.ru. Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

Я покажу возможные варианты, а все остальное, будет зависеть от Вашей фантазии и умении применить на практике данные советы. Дополнительно можете прочитать статью о том, как правильно подключить люстру.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В.

Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В.

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (N) минуя выключатель, соединяется в точке (

1) с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L) с верхнего контакта, уже как (L1), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (

N), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4, потому что только они подключены к фазе (L1). Думаю понятно.

Теперь, если включить правую клавишу, фаза (L), уже как (L2), с другого верхнего контакта, приходит на лампы HL2 и HL3, и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.
Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.

Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (N) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении датчика движения для включения освещения. Рекомендую.
Удачи!

схемы, правила и алгоритм работ

Монтаж освещения начинается с расчетов и чертежей. Определите, где будут стоять точки освещения, светильники и выключатели. После того как схема составлена, начинается монтаж проводов для светильников.

 Наиболее типовым сечением жилы провода освещения является 1,5 мм², что составляет максимальную нагрузку в 4 кВт. Вряд ли освещение в квартире достигнет такого показателя, ведь это равняется 40 лампочкам по 100 Вт, включенным одновременно. Не стоит зарекаться: возможно, вы установите юпитеры для профессиональной видеосъемки на дому.

Если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм². Для 180 Вт это многовато.

Берем суммарную мощность светильников — это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220. Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм². Когда меньше 15 — сечение ТПЖ 1 мм², а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм². В данном случае получилось 0,8 — меньше единицы.

Если есть провод сечением 0,35 мм², то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм² как минимум в 1,5 раза, не говоря уже о 0,35 мм². После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен — двух- или трехжильный. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нулевым проводниками.

Тип разводки, когда силовые и осветительные провода питаются от одного общего кабеля

Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит. Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Наглядная схема освещения

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

Оптимальная схема внутренней электропроводки: а — схема подключения проходных выключателей; б — схема управления многоламповым осветительным прибором; в — схема осветительной сети с двумя переключателями; 1 — нолевой провод; 2 — ввод; 3 — фазовый провод; 4 — счетчик; 5 — обмотка счетчика; 6 — предохранители; 7 — линия к приборам общего пользования; 8 — розетки с заземлением; 9 — обычные розетки; 10 — осветительные лампы; 11 — выключатель; 12 — переключатели; 13 — двухклавишный выключатель

Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.

Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.

Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля

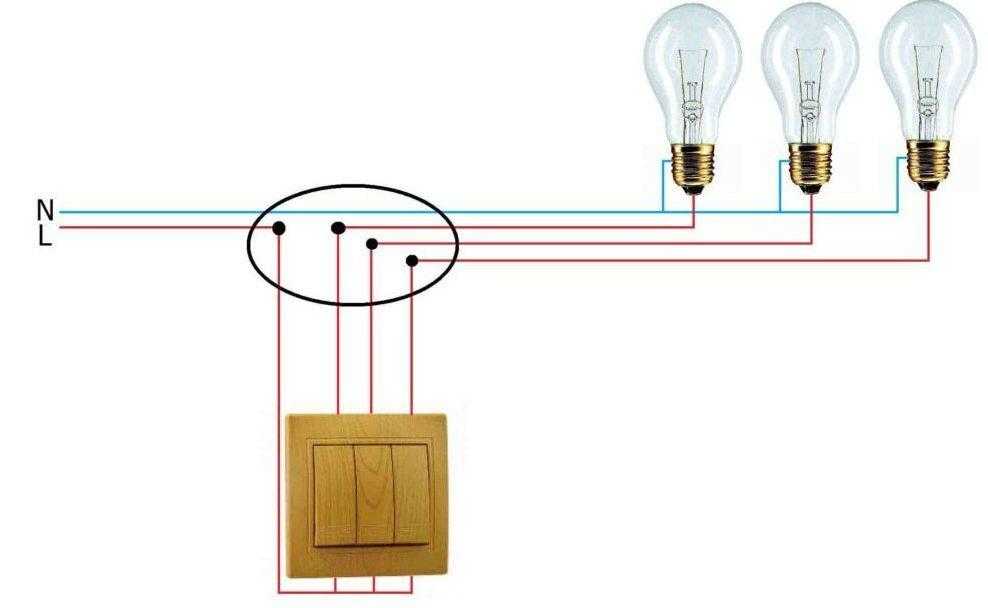

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.

Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2. Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.

Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы

Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая. Есть устройства для домашнего использования с мощностью и 1000 Вт. При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие — на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы. Контакт для входящего провода обозначается латинской буквой «L».

Пример использования проходных выключателей (переключателей)

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует. Важно не перепутать порядок подключения при монтаже.

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей



Монтаж светильников

После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь. При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.

Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок

После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.

Безопасное подсоединение фазовых проводов к контактам в патроне

Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.

Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.

Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения

Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.

Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления

Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия. Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.

Крепление потолочной люстры при помощи планки

Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.

Монтаж коробки крепления под люстру в гипсокартонном потолке

Соединение проводов в чаше потолочного светильника при помощи скруток- колпачков

Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.

Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.

Виды потолочных крюков для подвески люстр

Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем: 1 — рейка для отметки точки; 2 — вертикальная линия; 3 — точка пересечения двух диагоналей

Галогенные лампы с подключением через трансформатор

Для экономии и безопасности эксплуатации электроэнергии применяются схемы освещения, где используется не 220 В, а намного меньшие показатели номинального напряжения. Примером служат галогенные лампы на 6, 12 и 24 В. Низковольтные галогенные лампы светят ничуть не ярче, чем обычные, а энергии потребляют на порядок меньше. К тому же невысокое напряжение гарантирует безопасность человека.

Понижающий трансформатор для галогенных ламп: 2 провода предназначены для сетевого напряжения 220 В, еще 2 — для выходящего напряжения 12 В

Обычно такие лампы устанавливают в ванных комнатах по соображениям безопасности. Единственное «но» при работе галогенных ламп — они требуют установки понижающего трансформатора.

Галогенные лампы такого вольтажа устанавливаются во встроенные светильники в подвесных потолках. Современные электронные трансформаторы имеют небольшие размеры, которые позволяют с легкостью монтировать их прямо на каркас потолка. Выбирать трансформатор для лампы необходимо таким образом.

Схема подключения трансформатора для галогенных ламп

Сначала рисуется схема освещения, в которой указаны количество ламп и их мощность, затем последняя величина суммируется и к полученному числу прибавляется 10–15 % (на всякий случай).

Монтаж галогенных светильников с трансформатором в подвесной потолок

Для примера можно предложить такую схему: помещение освещают 6 ламп по 12 В каждая. Умножаем 12 х 16 =196 Вт, округляем до 200 Вт — это и будет показатель мощности требуемого трансформатора. При установке и эксплуатации такого прибора нужно помнить, что при работе он может сильно нагреваться (до +90 °C). Не стоит приобретать трансформатор с завышенной мощностью. Лучше всего, когда он работает на полную нагрузку. Например, если есть трансформатор на 300 Вт, а к нему планируется подключить лампочки с суммарной мощностью в 250 Вт, то лучше добавить еще пару по 24 В.

Монтаж галогенных светильников и трансформатора одновременно с потолком

Потолок, за которым расположен такой прибор, надо снабдить специальными лючками, чтобы в случае поломки или регулировки до него можно было легко добраться. Если зон освещения несколько, то вместо одного мощного трансформатора лучше приобрести несколько штук послабее — выйдет дешевле, да и устанавливать их легче. На группу освещения, работающую от трансформаторов, лучше выделить отдельный автомат, не допускающий перегрузки. Она весьма опасна для таких приборов.

Примечание. Для низковольтных галогенных ламп не стоит устанавливать диммер. Он начинает работать некорректно, и срок службы сокращается.

Как управлять одной лампой из трех разных мест?

Содержание

Что такое 2-ходовые и 3-ходовые схемы переключения?

Трехстороннее переключение или (четырехсторонние схемы в США) соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. д., из более чем двух мест. Наиболее распространенными применениями этой конфигурации являются проводка на лестничных клетках, в прихожих и коридорах, проводка в общежитиях, проводка в больницах, проводка в туннелях, проводка вниз и т. д., где лампочка управляется из двух, трех или даже более мест для включения и выключения.

Пожалуйста, не обращайте внимания, если мы упомянем 3-позиционный или 4-позиционный переключатель, так как это взаимозаменяемые слова, представляющие одно и то же.

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Конструкция и работа 3- и 4-позиционного переключателя

3-ходовой переключатель также известен как однополюсный двухполюсный (SPDT). Основная конструкция и принцип работы трехпозиционного переключателя показаны на (рис. 1) ниже.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Для такого рода монтажа электропроводки вам потребуются следующие требования.

• 1 № 4-позиционного переключателя (промежуточный как 3-ходовой в IEC)
• 2 номера трехпозиционных переключателей (двухпозиционные переключатели в NEC)
• 1 № лампочки
• Провода и кабели по необходимости.

Как управлять одной лампой из трех мест?

На рис. 4 схема подключения показывает, как управлять точкой освещения из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления точкой освещения из трех мест с использованием разных символов.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Трехходовое переключение

для управления светом из трех мест на лестнице

На следующей схеме подключения показано, как управлять лампочкой из трех разных мест с помощью двух 2-позиционных (или 3-позиционных) переключателей и промежуточного переключателя или 4 -путевой переключатель.

Соединение лестничной электропроводки с помощью 2 двухпозиционных переключателей и промежуточного переключателя

На следующей электрической схеме показано, как управлять лампочкой из трех мест в соответствии с NEC и IEC.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как управлять одной лампой из двух разных мест?
• Как управлять одной лампочкой из пяти или шести разных мест? – МЭК и НЭК?

Применение 2- и 3-ходового переключения

• Используется для управления электрическим оборудованием и приборами из двух разных мест
• Он также используется в соединениях лестничной электропроводки, где точка освещения может управляться из двух или более разных мест.
• Применяется в помещениях большой площади, комнатах, холлах, имеющих два и более входов и выходов.
• Основное назначение 2-ходового и 3-ходового переключения — управление электроприбором, устройством или оборудованием, особенно световыми точками с двух мест.

Связанные руководства по установке электропроводки:

• Как подключить розетку? Схемы подключения розетки
• Как найти количество розеток на одном автоматическом выключателе?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
• Как подключить комбинированный выключатель и розетку? – Комбинированные схемы подключения выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — Схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели резерва — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема электропроводки общежития и работа
• Схема проводки Godown — Цепь проводки туннеля и работа
• Схема подключения туннеля для управления освещением с помощью переключателей
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Схема подключения 3-позиционного выключателя: полное руководство

Существует несколько типов выключателей, используемых для управления освещением и другими приборами в вашем доме. Одним из наиболее распространенных выключателей является однополюсный выключатель, который позволяет управлять светом из одного места в доме. Еще одним очень распространенным типом переключателей является трехпозиционный переключатель .

Трехпозиционный переключатель очень удобен, если вы хотите управлять светом из нескольких мест по всему дому. Его также можно использовать в сочетании с четырехпозиционными переключателями, чтобы увеличить количество мест, откуда вы можете управлять освещением или бытовой техникой. Прежде чем углубляться, давайте посмотрим, что такое трехпозиционные переключатели.

В этой статье

1. Что такое 3-позиционный переключатель?
2. Как работает трехпозиционный переключатель?
3. Как подключить 3-позиционные переключатели (с примерами)

4. Схемы подключения 3-позиционного переключателя

   1. Схема подключения 3-позиционного переключателя, кабель NM
   2. Схема подключения 3-позиционного переключателя Светильник между переключателями
   3. Схема подключения 3-позиционного переключателя Линия к светильнику
5. Использование EdrawMax для создания схемы соединений

Что такое 3-позиционный переключатель?

Трехпозиционный переключатель позволяет включать и выключать свет или приборы из двух разных мест. Трехпозиционные выключатели необходимы, особенно на лестницах или в длинных коридорах, чтобы вы могли включать свет, подходя с одной стороны. Затем вы можете выключить свет, уходя с другой стороны коридора.

Если вы хотите использовать эти диаграммы, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax и использовать его бесплатно!

Конструкция трехпозиционного переключателя отличается от конструкции обычного переключателя. Во-первых, нет специального переключателя включения или выключения. Если оба переключателя находятся в верхнем положении или оба в нижнем положении, цепь замыкается, и свет включается. Но когда оба переключателя находятся в противоположных направлениях, цепь разомкнута и свет не горит.

3-позиционный переключатель имеет четыре винта. Один зеленый винт заземления, а остальные три являются частью цепи. Два из них — терминалы для путешественников, а один, чуть более темный, называется обычным. Чтобы узнать больше о трехпозиционном переключателе, давайте посмотрим, как работает трехпозиционный переключатель.

Как работает трехпозиционный переключатель?

Чтобы понять, как работает трехпозиционный переключатель, нужно обратить внимание, какой провод к какому винту идет. Зеленый или заземляющий винт крепится к оголенным медным или зеленым проводам. Это заземляющие провода. Заземляющие винты — это новое дополнение к трехпозиционным переключателям. Вот почему вы можете не найти их на старых трехпозиционных переключателях.

Затем идут ходовые винты, которые подключаются к горячему или заряженному проводу. Эти винты обеспечат два разных пути прохождения электричества к светильнику. Наконец, есть общий терминал, который темнее по цвету, чем терминалы для путешественников. Он либо подключается к горячему проводу, ведущему к светильнику, либо принимает горячий провод, идущий от источника питания.

Если питание цепи включено, любой из них может быть горячим в зависимости от того, как переключаются переключатели. Трехпозиционный переключатель предназначен для прерывания горячего провода, когда он выключен. Белый провод, идущий прямо от источника питания, непрерывно входит в светильник, а горячие провода проходят через выключатели.

изображение / видео 16:9

Как подключить 3-позиционные переключатели

Существует три важных способа установки трехпозиционных переключателей в зависимости от положения переключателей и индикаторов, а также от того, где питание входит в цепь.

01 из 03

В первом случае мы видим, входят ли провода от источника питания сначала в одну распределительную коробку, затем идут в сторону светильника, а затем в другую распределительную коробку. Белый провод от источника питания идет сначала в распределительную коробку, а затем в светильник. Там он заканчивается, не переходя ко второму распределительному щитку. На приведенной ниже схеме показано, как мы можем подключить переключатель в таком случае.

Если вы хотите использовать эти диаграммы, вы можете нажать, чтобы загрузить их. В то время как 9Файл 0239 eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax и использовать его для бесплатных !

Внешний электромеханический регулятор напряжения

02 из 03

В другом случае провода от источника питания могут войти сначала в коробку светильника, потом в одну коробку, потом в другую. В этом типе проводки входящий белый провод подключается к светильнику без каких-либо разрывов. Затем черный провод соединяется с белым проводом с изоляцией, идущим от первого переключателя, а затем подключается к общей клемме второго переключателя. Затем красные и черные контактные группы подключают парные контактные клеммы к обоим переключателям.

03 из 03

В третьем случае провода от источника питания идут от одного выключателя к другому, затем к светильнику. Белый провод, соединенный с помощью гаек, непрерывно движется от источника к светильнику. Горячий черный провод подключается к общему зажиму первого выключателя, а затем парными контактными проводами проводится на контактные зажимы второго выключателя. Наконец, общий вывод второго переключателя посылает черный провод в осветительную арматуру.

Схемы подключения 3-позиционного переключателя

Если вы специалист по электрике и хотите создать схему подключения трехходового выключателя для места, вы можете просмотреть несколько типов схем, которые вы можете сделать. Существует множество шаблонов схем подключения, доступных в Интернете или в EdrawMax, которые можно немного изменить в соответствии с вашими потребностями.

Схема подключения 3-позиционного переключателя, кабель NM

Очень распространенный тип трехсторонней электрической схемы — это когда провод питания проходит от одного выключателя ко второму выключателю и, наконец, заканчивается на светильнике. На этой схеме подключения показаны оба переключателя, выровненные вместе с приспособлением в конце. Вы можете использовать инструменты или цвета для маркировки различных типов используемых проводов и использовать различные стили линий для отображения заряженных или незаряженных проводов.

Схема подключения 3-позиционного переключателя Светильник между переключателями

Другой способ подключения трехпозиционного переключателя — это когда питание поступает на переключатель, идет к прибору и заканчивается на другом переключателе. На этой схеме подключения светильник подключается к выключателям трехжильным кабелем. Вы можете создать подробную диаграмму, подобную этой, или создать простой план макета.

Схема подключения 3-позиционного переключателя Линия к светильнику

В другой конфигурации источник питания сначала входит в прибор, проходит в один переключатель и, наконец, заканчивается на другом переключателе, замыкающем цепь. Эта схема подключения поможет вам понять, какой тип кабелей вам потребуется для этой конфигурации.

изображение / видео 16:9

Использование EdrawMax для создания схемы соединений

Трехпозиционные выключатели чрезвычайно полезны в доме. Вы можете установить выключатели на обоих концах длинного коридора или лестничного пролета, чтобы можно было выключать свет, когда вы находитесь на другом конце. Это избавит вас от необходимости возвращаться, чтобы выключить свет, и уменьшит ваши счета за электроэнергию. Это очень эффективный способ наблюдения за освещением и другими приборами из любой точки дома. Вы также можете комбинировать несколько трехпозиционных переключателей для управления одним прибором через 2 или более мест.

Если вы планируете подключить трехпозиционный выключатель в своем доме или разрабатываете план электроснабжения своего дома, EdrawMax — отличный инструмент, который поможет вам его спроектировать.
