Двигатель – сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу.
В настоящее время при производстве стирального оборудования используется три вида двигателей.
Виды
Асинхронный
Моторы этого типа состоят из двух частей – неподвижного элемента (статора), который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан. Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора. Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.
Асинхронные двигатели встречаются в двух вариантах: они могут быть двух- и трехфазными. Двухфазные образцы сегодня редкость, поскольку на пороге третьего тысячелетия их производство практически прекратилось.
Уязвимое место такого двигателя – ослабление вращающего момента. Внешне это проявляется нарушением траектории движения барабана – он покачивается, не совершая полного оборота.
Несомненными плюсами устройств асинхронного типа выступают незамысловатость конструкции и простота обслуживания, которая заключается в своевременной смазке мотора и замене вышедших из строя подшипников. Работает асинхронный двигатель негромко, а стоит довольно дешево.
К недостаткам устройства относят большой размер и низкий КПД.
Обычно этими двигателями снабжены простые и недорогие модели, которые не отличаются большой мощностью.
Коллекторный
Коллекторные двигатели пришли на смену двухфазным асинхронным устройствам. Три четверти бытовых приборов оборудованы моторами этого типа.
Их особенностью является способность работать и от переменного, и от постоянного тока.
Чтобы понять принцип работы такого двигателя, кратко опишем его устройство. Коллектор представляет собой медный барабан, разделенный на ровные ряды (секции) изолирующими «перегородками». Места контактов этих секций с внешними электроцепями (для обозначения таких участков в электрике используется термин «выводы») расположены диаметрально, на противоположных сторонах окружности. С выводами соприкасаются обе щетки — скользящие контакты, обеспечивающие взаимодействие ротора с мотором, по одной с каждой стороны. Как только какая-либо секция запитывается, в катушке появляется магнитное поле.
При прямом включении статора и ротора магнитное поле начинает вращать вал электродвигателя по часовой стрелке. Это происходит по причине взаимодействия зарядов: одинаковые заряды отталкиваются, разные – притягиваются (для большей наглядности вспомните «поведение» обычных магнитов). Щетки постепенно перемещаются из одной секции в другую – и движение продолжается.
Этот процесс не прервется, пока в сети есть напряжение.
Чтобы направить вал против часовой стрелки, необходимо сменить распределение зарядов на роторе. Для этого щетки включают в противоположную сторону – навстречу статору. Обычно для этого задействуют миниатюрные электромагнитные пускатели (силовые реле).
Среди достоинств коллектороного двигателя – высокая скорость вращения, плавное изменение частоты оборотов, которое зависит от изменения напряжения, независимость от частоты колебаний электросети, большой пусковой момент и компактность устройства. В числе его недостатков отмечается относительно короткий срок службы из-за быстрого износа щеток и коллектора. Трение вызывает значительное повышение температуры, в результате чего происходит уничтожение слоя, изолирующего контакты коллектора. По той же причине в обмотке может случиться межвитковое замыкание, способное вызвать ослабление магнитного поля. Внешним проявлением подобной неполадки станет полная остановка барабана.
Инверторный (бесколлекторный)
Инверторный двигатель — это мотор с прямым приводом.
Этому изобретению чуть больше 10 лет. Разработанное известным корейским концерном, оно быстро завоевало популярность благодаря длительному сроку службы, надежности, износостойкости и своим весьма скромным габаритам.
Компонентами этого типа двигателя также выступают ротор и статор, однако принципиальное отличие заключается в том, что мотор прикреплен к барабану напрямую, без использования соединительных элементов, которые выходят из строя в первую очередь.
Среди несомненных достоинств инверторных двигателей – простота, отсутствие деталей, подверженных быстрому износу, удобное размещение в корпусе машины, низкий уровень шума и колебаний, компактность.
Недостатком такого мотора является трудоемкость – его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.
Схема подключения мотора к сети
Современная стиральная машина
При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:
- он работает без пусковой обмотки;
- для запуска мотору не нужен пусковой конденсатор.
Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.
Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра. Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом. Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.
Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону.
Если пробный пуск прошел без накладок, устройство готово к работе.
Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.
Наглядно процесс подключения вы можете увидеть в следующем видео.
Стиральная машина старой модели
С подключением двигателя в машинах старого образца дело обстоит сложнее.
Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же — мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.
Затем следует определить, где расположена пусковая, а где – рабочая обмотка. Замерьте их сопротивление; более высокая сопротивляемость укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент, более низкая характерна для обмотки возбуждения (ОВ), создающей магнитное поле вращения.

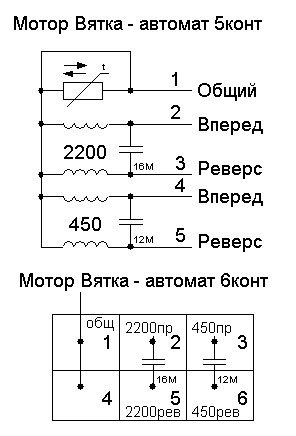

Ниже представлены возможные схемы подключения трехфазного асинхронного двигателя, и подробное видеоруководство к ним.
Подключение двигателя от стиральной машины
Дата: 21.04.2015
Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину, или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.
Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак. Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.
Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.
Схема подключения электродвигателя современной стиральной машины
Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

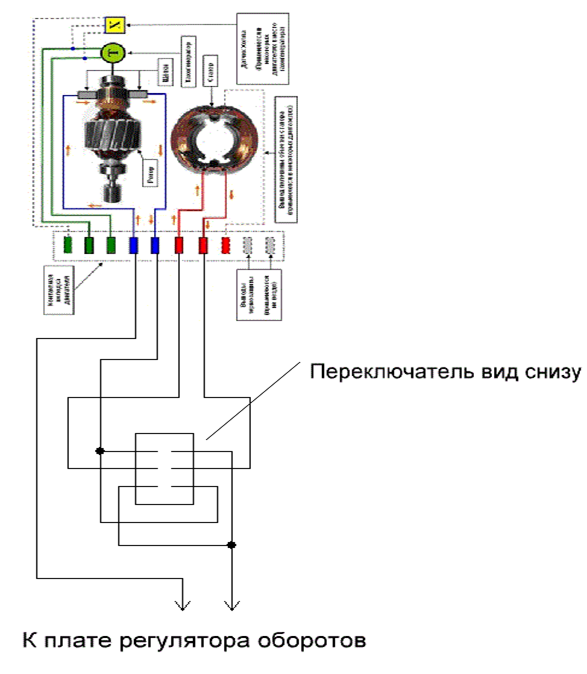

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.
Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.
Разбираемся с проводами
Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика, через них регулируются обороты двигателя стиральной машины.
Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.
Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.
Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.
В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.
Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.
У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.
Остальные провода просто прозванивайте и находите им пары.
Подключаем двигатель от стиральной машины автомат
После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.
Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.
На изображении перемычка выделена зеленым цветом.
После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.
Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.
Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.
Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.
Подключение мотора старой стиральной машины
Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.
Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.
Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.
Многие считают, что для запуска такого двигателя нужен конденсатор. Это ошибка, конденсатор применяется в двигателях другого типа без пусковой обмотки. Здесь же он может сжечь мотор во время работы.
Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.
Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).
ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.
- ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
- ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
- SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.
После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.
Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.
Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.
Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.
3 Диаграмма проводки моторной проводки проволочной машины-AKS-Info-Group
Пропустить до контента
Опубликовано Byarun Kumar
Опубликовано машина, звонок и световой индикатор, схема подключения конденсатора, однофазный асинхронный двигатель, двигатель стиральной машины, схема подключения двигателя стиральной машины, таймер стиральной машины
В этом посте вы узнаете о 3-проводная схема подключения двигателя стиральной машины . Как вы знаете, у нас есть двухпозиционный переключатель, таймер стиральной машины, звонок, световой индикатор и двигатель стиральной машины. Сначала мы поговорим о частях шаг за шагом. А потом поговорим о полной разводке 3х проводного мотора стиральной машины.
Детали 3-проводной стиральной машины.
Переключатель буксирного пути: Двухпозиционный переключатель используется в электропроводке стиральной машины для переключения двигателя в одном или двух направлениях. I мы переключаем мотор на одну сторону. Это означает, что двигатель будет работать только в одном направлении.
И если мы переключим двигатель на два направления. Двигатель будет работать в обоих направлениях. Для небольшого сброса двигатель остановится, а затем двигатель запустится во 2-м направлении. Двигатель запустится по часовой и против часовой стрелки с помощью таймера стиральной машины.
Таймер стиральной машины: В стиральной машине используется таймер, который может быть разной формы и разного типа. Электропроводка стиральной машины может быть разного цвета и с разным количеством проводов, но работа всегда будет одинаковой. На приведенной ниже схеме подключения двигателя стиральной машины с 3 проводами. Используется 6-проводной таймер. Таймер работает, чтобы запустить двигатель стиральной машины на определенное время. С помощью таймера двигатель работает по часовой и против часовой стрелки. Этот таймер также включается, когда он завершает таймер стирки в течение короткого времени. А потом глушит мотор и звонит.
Звонок и световой индикатор: Звонок также устанавливается на стиральную машину, этот звонок переключается на короткое время, когда таймер завершает свое время.
Также световой индикатор, который показывает на поступающем электрическом питании.
Двигатель стиральной машины : Основной частью стиральной машины является двигатель. Обмотка двигателя стиральной машины ничем не отличается от однофазного асинхронного двигателя, но в двигателе обе обмотки выполнены из провода одинакового сечения. В двигателе стиральной машины используется четырехполюсный двигатель. которые имеют 3 провода. Один провод общий, а два других провода для конденсатора. Также прочитайте приведенную ниже статью, которая поможет вам проверить двигатель стиральной машины.
Читайте также
Как решить проблемы со стиральной машиной
Конденсатор: Конденсатор используется в стиральной машине для запуска двигателя стиральной машины. Этот конденсатор будет рабочим конденсатором. Но значение конденсатора может быть изменено в зависимости от двигателя.
На приведенной выше схеме подключения двигателя стиральной машины с 3 проводами. Основной провод питания подключается к общей точке подключения двигателя стиральной машины.
Так же от провода подсоединены световой индикатор и зуммер.
Второй провод идет к черному проводу таймера. У таймера есть еще 5 проводов. В котором синий для зуммера. Зеленый или коричневый идет на двухпозиционный переключатель. Двухпозиционный переключатель имеет одну три выходных клеммы. В котором мы используем только два. Центральная точка не будет использоваться, а при переключении в центральное положение-. Стиральная машина будет выключена.
Красный провод таймера подключается к точке двустороннего положения двухпозиционного переключателя. один желтый подключается к односторонней точке переключателя, а также провод идет к двигателю. Второй желтый провод подключается к 3-му проводу двигателя. Рабочий конденсатор подключается между желтыми проводами.
