Чертеж короба для сабвуфера 12 дюймов

Для обычной фоновой прослушки музыки или звуков ПК хватает 2-х небольших настольных колонок, но для фильмов или игр хочется басов по-мощнее. Тогда и родилась идея создать маленький сабвуфер на 12″, который обогатит компьютерный игровой комплекс. В основе его — динамик STX 27-150-4-SC.

Корпус сабвуфера

Короб — басс-рефлекс на 50 литров, настроенный на частоту 35 Гц, он изготовлен из 18-мм ДСП, склеенного и усиленного винтами. Внешние размеры:

  • высота 45 см,
  • ширина 41,5 см,
  • глубина 35 см,
  • диаметр туннеля с бас-рефлексом 8 см,
  • длина 5 см.

Демпфирующая полиуретановая губка (кроме передней) приклеивается к корпусу клеевым пистолетом. Облицовка была обделана клеем на основе батрена, клей должен обрабатываться как шпоном, так и оболочкой. Сначала шпон укладывался сзади после высыхания, его шлифовали до края кожуха, затем шпон приклеивали сбоку, а затем к нижней и верхней части и, наконец, к передней части (каждая сторона заподлицо с краем кожуха), в конце вырезали отверстия так, что они совпадают с теми, которые были ранее вырезаны под громкоговоритель, басс-рефлекс и клеммы подключения.


Итогом работы была пайка проводов и привинчивание динамика, клемм и приклеивание бас-рефлектора (рекомендуется прозрачный поксипол).

Подключение сабвуфера

Питание сабвуфера осуществляется от TDA7294 с напряжением переменного тока 30 В, то есть +/-42 В постоянки. Да и УМЗЧ на LM3886 подходит для этого сабвуфера, причём мощность зависит от нагрузки и напряжения, если подаете +/- 35 В, теоретически достигните 100 Вт. Вот параметры с этой микросхемой:

Максимальное напряжение питания:

Рекомендуемый диапазон напряжения: 20 … 84 В (± 10 … ± 42 В)
Без сигнал: 94 В (± 47 В)
во время работы: 84 В (± 42 В)
Ток покоя: тип 50 мА, макс 85 мА

Непрерывная выходная мощность:

(± 28 В 4 Ом): 68 Вт
(± 28 В 8 Ом): 38 Вт
(± 35 В 8 Ом): 50 Вт

  • Пиковая мощность выход: 135 Вт
  • Нелинейные искажения (60 Вт, 4 Ом): 0,03%
  • Интермодуляционные искажения: 0,009%
  • Допустимое дифференциальное входное напряжение: 60 В.
  • Скорость изменения выходного напряжения: 19 В / мкс.
  • Максимальный выходной ток: тип. 11 А, мин. 7 A
  • Уровень шума на входе (фильтр A, Rs = 600 Ом): тип. 2 мкВ макс. 10 мкВ Соотношение сигнал / шум (1 Вт, фильтр A, 1 кГц, Rs = 25 Ом): тип. 92,5 дБ, (60 Вт, фильтр A, 1 кГц, Rs = 25 Ом): тип 110 дБ

Это действительно хорошая альтернатива TDA7294, но тут уже кому что нравится.

Впечатления от прослушивания

Сабвуфер был протестирован в комнатах 18-24 м2 и играл не просто приемлимо, а даже очень хорошо. Полученный эффект полностью удовлетворительный. Динамик тоже в соотношении цены / качества очень хорош. Был реально впечатлен тем, что может сделать эта НЧ колонка. Бас не выпирает, он мягок и прозрачен, подхрипываний не слышно — очень приятно слушать!


Короб для сабвуфера 10 дюймов чертеж


Чертежи сабвуферных коробов: 8,10,12,15 дюймов.

Здесь вы найдёте расчёт короба, с подробным описанием и нашими рекомендациями, деталировку всех частей, график АЧХ показывающий как сабвуфер будет.

.. Здесь вы найдёте расчёт короба, с подробным описанием и нашими рекомендациями, деталировку всех частей, график АЧХ показывающий как сабвуфер будет... Здесь вы найдёте расчёт короба, с подробным описанием и нашими рекомендациями, деталировку всех частей, график АЧХ показывающий как сабвуфер будет... Здесь вы найдёте расчёт короба, с подробным описанием и нашими рекомендациями, деталировку всех частей, график АЧХ показывающий как сабвуфер будет... Здесь вы найдёте расчёт короба, с подробным описанием и нашими рекомендациями, деталировку всех частей, график АЧХ показывающий как сабвуфер будет...

Сабвуферный динамик это главный компонент в построение мощного и качественного баса. Но не менее важную роль играет короб куда вы его поместите. В зависимости от расчёта и вида короба один и тот же сабвуферный динамик можно заставить играть по-разному. К примеру, сделать бас более мягким или жёстким, быстрым или громким. А если короб рассчитан неправильно то и вовсе разочароваться в приобретённом сабвуфере. В данном разделе нашего информационного портала вы найдёте: различные чертежи коробов на популярные сабвуферные динамики рассчитанные и проверенные профессионалами. Сможете выбрать ту настройку короба, которая наиболее подходит под ваш музыкальный вкус. Готовую деталировку с размерами деталей. т. е. вы можете отдать чертёж в компанию которая оказывает услуги по резке дерева (мебельная), и через определённое время забрать готовые детали. Или можно сэкономить и сделать распил самостоятельно. В любом случае всё рутинную работу; какой нужен литраж короба, какая должна быть длина или объём порта, и многое много другое мы взяли на себя. Вам остаётся скачать расчёт короба для сабвуфера, напилить, скрутить, при желании обтянуть и радоваться громкому и качественному басу.

Чертёж короба для сабвуфера Alphard Machete M10 36Hz

Оглавление

  • 1 Деталировка короба
  • 2 Характеристики короба
  • 3 АЧХ короба

Данный чертёж был рассчитан для сабвуфера Machete M10. Настройка короба составляет 36 hz. Такую настройку принято считать универсальной. Сабвуфер будет хорошо отыгрывать низкий бас. Это такие направления, как RAP, TRAP, Rnb. Но если в вашем музыкальном вкусе другие песни такие как, рок, классика, клубные треки, то советуем обратить внимание на настройку выше.

В сравнении с 12-дюймовой версией 10-дюймовый сабвуфер имеет меньший объём короба, является более скорострельным, но с другой стороны, и более тихим. Стоит отметить что передняя стенка у этого расчёта имеет углубление оно составляет 1 см.

Деталировка короба

Размер и количество деталей для постройки короба т. е. вы можете отдать чертёж в компанию которая оказывает услуги по резке дерева (мебельная), и через определённое время забрать готовые детали. Или можно сэкономить и сделать распил самостоятельно. Размеры деталей следующие:

1) 300 х 376 2 шт. (Правая и левая стена) 2) 300 х 560 1 шт. (задняя стенка) 3) 300 х 497 1 шт. (Передняя стенка) 4) 300 х 313 1 шт. (порт 1) 5) 300 х 342 1шт. (порт 2) 6) 596 х 376 2шт. (нижняя и верхняя крышка) 7) 300 х 42 3шт. (скругления порта) обе стороны под углом 45 градусов. 8) 300 х 42 1 шт. (скругление порта) с одной стороны под 45 градусов.

Характеристики короба

Сабвуферный динамик — Alphard Machete M10 D4 или D2; Настройка короба — 36 Hz; Чистый объём — 40 л; Грязный объём — 55,5 л; Площадь порта — 135 см; Длина порта 66.3 см; Ширина материала короба 18 мм; Расчёт производился для седана среднего размера;

Утопление передней стены —1 см.

АЧХ короба

Данный график показывает как будет вести себя короб в седане среднего размера, но на практике возможны небольшие отклонения т. к. каждый седан имеет свои характеристики салона.

Мы уверены что вы останетесь довольны результатом, большое количество ответов на вопросы вы сможете найти в разделе сабвуферы, а также можете оставить задать нам вопрос заполнив форму ниже. Это поможет нам сделать наш портал ещё более качественным и информационным.

Короб для сабвуфера: Фазоинвертор, закрытый ящик, сравнение

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.

А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:
  1. Несложный расчет;
  2. Несложная сборка;
  3. Маленький литраж готового короба, а следовательно компактность;
  4. Хорошие импульсивные характеристики;
  5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:
  • для 8-дюймового сабвуфера (20 см) требуется  8-12 литров чистого объема,
  • для 10-дюймового (25 см)  13-23 литров чистого объема,
  • для 12-дюймового (30 см) 24-37 литров чистого объема,
  • для 15-дюймового (38 см) 38-57- литров чистого объема
  • а для 18-дюймового (46 см) потребуется  58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

  1. Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
  2. Несложный расчет корпуса;
  3. Перенастройка в случае необходимости. Это особенно важно для новичков;
  4. Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

  • ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
  • Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
  • Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?
  • для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
  • для 10-дюймового динамика (25 см) – 34-46 литров,
  • для 12-дюймового (30 см) – 47-78 литров,
  • для 15-дюймового (38 см) – 79-120 литров
  • и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки,  скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше.  Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв. см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см. Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Информация которую вы узнали отлично подойдет для тех кто хочется научиться считать короба самостоятельно.

Как сделать короб под сабвуфер своими руками

Перед тем как начать планирование и постройку короба вам нужно определиться с подбором самого сабуфера. Мы рекомендуем вам сделать выбор в пользу десяти — двенадцати дюймовых сабвуферах, ведь они чаще применяются в постройках коробов и лучше всего к ним подходят. Строение ящика также имеет существенное значение: от него напрямую зависит качество и громкость звучания низких частот. На данный момент есть несколько вариантов коробов для динамика. Главное сделать правильный выбор, ведь от него будет зависть качество звучания.

Разновидности коробов для сабвуфера
Короб сабвуфера закрытый  Закрытый ящик — Самый простой в постройке короб. Да и его название дает все понимание о нем. Из плотного ДСП делается герметичный глухой ящик. В него помещается динамик и также герметично там фиксируется. Плюсом такого короба является простота в изготовлении, а минусом плохая производительность. Вы не раскроете весь потенциал вашего сабвуфера в этом ящике. Короб сабвуфера  Банпас  Банпас 4-го порядка — Короб сабвуфера делятся на две, но не равные части. В одной части ящика находится динамик, а в другой воздуховод. Плюсом таких коробов является более лучшая настройка звука фазоинвертор, но они сложней при постройки. Короб сабвуфера Фазоинвертор  Фазоинвертор — Это самый распространенный вид коробов, в его основе лежит дополнительное встроенное отверстие (порт) для выхода воздуха. Это разновидность нечто среднее между двумя выше перечисленными видами ящиков. Плюс таких коробов, что он подчеркивает воспроизведение задней части сабвуфера. Для того чтоб получить максимальные результаты от вашего динамика, вам необходимо строить короб банпас. Но при постройке такого ящика необходимо рассчитывать много нюансов. Их рассчитать можно с помощью специальной программы, но для получения помощи от нее вам нужны обладать умением ей пользоваться. По этому, если вы не собираетесь участвовать в соревнованиях по автозвуку ,мы рекомендуем строить Фазоинвертор. Этот вид коробов будет самым оптимальным для повседневной эксплуатации автомобиля и он неплохо подчеркнет низкие чистоты.
Как рассчитать объем короба под динамик
  • Для динамика размером 8 дюймов (20 см) необходимо 20-33 литров чистого объёма
  • Для сабвуфера  10-дюймового (25 см) потребуется  – 34-46 литров
  • Для 12-дюймового (30 см) сабвуфера – 47-78 литров
  • Для динамика размером 15-дюймов (38 см) – 79-120 литров
  • И для 18-дюймового динамика (46 см) потребуется 120-170 литров.

Короб под 12 сабвуфер с фазоинвертором

Для постройки короба нам понадобится:

  • Плотная многослойная фанера или ДСП
  • Саморезы
  • Шуруповерт либо отвертка
  • Клей ПВА
  • Карпет
  • Материалы шумоизоляции
  • Провода и клемник

Проклейте внутреннюю часть короба шумоизоляцией. Перед тем как вкручивать саморезы, тонким сверлом наметьте дырки, для того чтобы фанера не лопнула. Соберите конструкцию, вырежьте карпет с запасом, чтобы загнуть по краям. Промажьте клеем, дайте высохнуть, пройдите степлером.

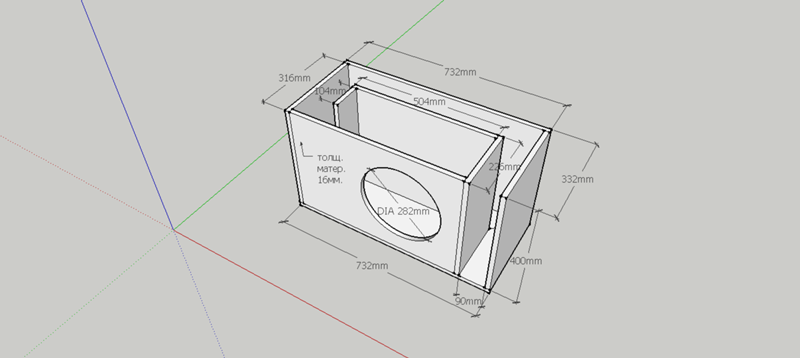

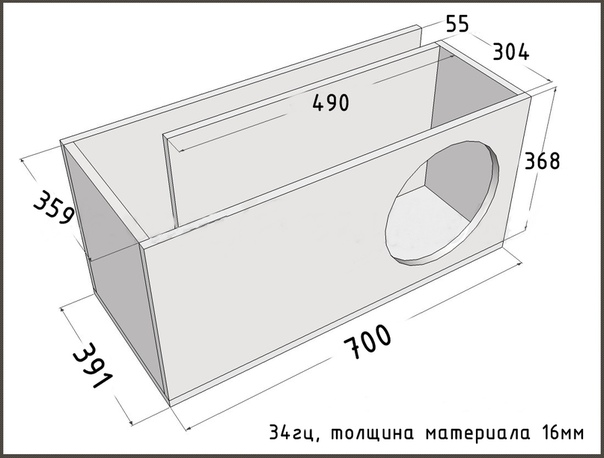

Чертеж  Фазоинвертор Короб Фазоинвертор Короб Фазоинвертор

Схема короба для сабвуфера 12 дюймов

ЧВ короб или четвертьволновой резонатор представляет собой полую коробку, выполненную из любого мебельного материала. Конструкция используется для сабвуфера и позволяет добиться более глубокого звучания с гармоничным спектром. Подобные приспособления фирменного производства стоят довольно дорого, но короб можно собрать самостоятельно из подручных материалов. Именно об этом и пойдет речь в нашем обзоре.

Назначение, конструкция и принцип работы ЧВ короба

Конструкция ЧВ короба направлена на модулировку звукового потока. Используется эффект прохождения и отражения звука. Благодаря специальной конструкции корпуса достигается гармонизация звука. Особенно это хорошо проявляется на низких частотах и при установке сабвуфера. При соответствующих размерах ЧВ короб сделает звучание в басах довольно громким, ярким, но необычайно глубоким.

Короб для сабвуфера

Назначение и использование

В определенном контексте данное приспособление можно сравнить со звуковым процессором аналогового типа. Когда понятно назначение, разберемся теперь с конструкцией, принципом работы и расчетами. Предложенное решение особенно востребовано среди автомобилистов, желающих установить на подержаных автомобилях качественный звук, при определенных усилиях он будет не уступать дорогим аудиосистемам.

Итак, в техническом понимании ЧВ короб, что вытекает из названия, представляет собой резонатор. Речь идет о полой конструкции, с помощью которой воспроизводят звуки заданной частоты. Одной из функций резонатора является усиление аудиозвучания. Такое приспособление в машине позволит слушать громкую музыку, обеспечивать музыкальное сопровождение на природе или использовать в коммерческих целях, например, для озвучивания свадеб и гуляний. Наиболее популярным решением является короб к динамику 12 дюймов.

Принцип действия

С резонатором, еще одним примером которого является короб под ЧВ, автомобилисты могут быть знакомы в совершенно другой области. Например, используется в качестве функционального элемента глушителя. В данном случае полая конструкция имеет свои особенности и другое назначение.

С технической точки зрения резонатор представляет собой колебательную систему, накапливающую колебания за счет резонанса частот. Обычно конструкция предполагает «работу» с ограниченным набором частотных характеристик. В зависимости от конструкции различаются резонаторы накопительного и мгновенного действия.

Самодельный деревянный короб

Накопительный резонатор накапливает внешнюю энергию за счет снижения частоты внутренних колебаний. В математическом контексте любая конструкция резонатора, частота колебания которого больше частоты колебаний внешнего воздействия, является накопительным. Это происходит независимо от диаметра в 10 или 12 дюймов, но нужно выбирать разный объем.

Мгновенное действие подразумевает соответствие внутренней колебательной силы по периоду внешним колебаниям. Такие резонаторы увеличивают мощность звука за счет теплового поглощения окружающего пространства, смещения частоты на входе по мощности — изменяется за счет увеличения интервала воспроизведения.

Распространенный ЧВ короб имеет прямоугольную форму с перегородками, напоминающими по расположению гусеницу. Внешний вид будет зависеть от динамика и его особенностей, размера – 10″ или 12 дюймов. В настоящий момент можно найти схемы чертежей для любого частотного устройства, и выполнить резонатор без лишних затрат. Отличаться от фирменного будет незначительно.

Можно выполнить резонатор в миниварианте. Такое решение показано на рисунке.

Чертеж ЧВ короба под 12″

Чтобы получить чертежи ЧВ коробов 10, 12 и 15″ можно использовать поисковую систему или нашу базу резонаторов или же программу расчета. Проще всего искать по типу динамику и необходимому объему. Например, короб ЧВ под 12″ может быть реализован в нескольких вариантах, в зависимости от технических особенностей описанных и продемонстрированных ниже.

Как рассчитать резонатор к Урал самостоятельно?

Прежде всего, отметим, что основным материалом для выполнения данного аудиоустройства является многослойная влагостойкая фанера. Вход динамика по размеру соответствует выбранной модели. Объем и конструкция будут зависеть от технических задач: особенностей салона, необходимой мощности и других особенностей.

Конструкции в зависимости от направления порта

На рисунке видно, что влияет на конструкцию также направление порта и другие параметры. Иногда водителей после расчетов беспокоит, что габариты очень большие по сравнению с доступным пространством в салоне, поэтому рекомендуют конструкцию, соответствующую данной задаче.

Другие варианты корпуса

На фото показан пример расчет ЧВ короба, но в совокупности учитывается площадь сечения туннеля (например, 10″ или 12″), зависящая от калибра сабвуфера, например, Machete m10d2.

Пример

Используйте программу расчета Quarter Wave Box. Нужно будет только внести параметры динамика и объем короба. В противном случае вам придется сделать чертежи самостоятельно.

Для этого используйте готовые рекомендации – таблицу с размерами сабвуфера на 10, 12 дюймов и других. В ячейках показан объем, который нужно взять за основу для достижения тех или иных аудио-параметров. Также выбирается «настройка» в зависимости от предпочтений владельца машины и частоты. Короб может быть рассчитан на два и более динамика, могут быть разными 10″ или 15″.

Предложенные вариации демонстрируют некоторые решения для организации медиа-системы салона автомобиля, которые доступны для самостоятельного изготовления. Немного усилий, и вы получите в своем автомобиле качественную звуковую систему к вашему новому Machete m10d2 или Урал, учитывающую особенности вашего салона и предпочтения.

Как собрать короб для сабвуфера

Как собрать короб для сабвуфера таким, чтобы в нем динамик заиграл со всей своей мощностью?
Такой вопрос интересен многим почитателем хорошего звука, стремящимся усовершенствовать аудиосистему своего автомобиля. В нашей статье мы узнаем, как собрать короб под сабвуфер, именно таким, каким он должен быть.
Для начала, прежде чем заняться изготовлением, рекомендуется определить вид динамика, воспроизводящего низкие частоты. Как правило, специалисты рекомендуют останавливать свой выбор на динамиках с 10-12 дюймами. Именно они сегодня популярны и наиболее чаще используются, как сабвуферы.

Как сделать коробку для сабвуфера с обычным диаметром

Короба для сабвуфера и их виды

На сегодня принято различать несколько разновидностей коробов для сабвуфера(см.Какой сабвуфер лучше: рассмотрим активный или пассивный). Как известно, от типа короба и его конструкции напрямую зависит качество звука, получаемого на выходе.
Итак:

  • Короб закрытого типа, наиболее распространенный в изготовлении и проектировании вид. В таком коробе низкочастотный динамик будет «чувствовать» себя хорошо. Улучшатся намного его акустические характеристики. Кроме того, такой ящик будет намного легче построить самому.

Как самому сделать короб для сабвуфера

  • Короб бандпас. Его еще называют коробом четвертого порядка. Эта конструкция подразумевает наличие разделенных камер внутри. Обычно, эти самые камеры бывают различного размера. В одной камере располагается динамик(см.Как выбрать динамики для автомагнитолы своими силами), а в другой – фазоинвертор или воздухоотвод.

Примечание. Преимуществом данного вида короба является его особая конструкция, которая способна ограничивать частоты.

  • Короб бандпас 6-го порядка. Он заметно отличается от вышеописанного, в частности тем, что имеет еще две камеры внутри.

Как правильно сделать короб для сабвуфера

Примечание. Различают два вида бандпасов 6-го уровня. Бандпас с одним фазоинвертором и бандпас с двумя фазоинверторами. Последний является наиболее сложным в проектировании, зато способен выдавать отличный КПД.

  • Короб фазоинверторного типа. Он имеет специальную трубку внутри.
    Она выводит воздух, обеспечивая дополнительное звучание. Что касается сложности изготовления такой конструкции, то это нечто среднее между бандпасом и закрытым ящиком.

Как собрать коробку для сабвуфера фазоинверторного типа

Меломан сразу же скажет, что лучше остановить свой выбор на бандпасе. Но эта конструкция будет сложноватой для человека, который впервые взялся за самодельное изготовление.
В коробе типа бандпас много деталей, создание которых связано с проектированием и тщательным просчетом. Если есть время и желание, то остановить свой выбор на них можно.

Примечание. Просчитывание и проектирование размеров и конструкции в наше время можно доверить компьютерам. Специальная программа WinLSD поможет найти нужный размер, оценить объем сабвуфера, просчитать размеры деталей и т.д.

С другой стороны, описанная выше программа уж точно не для человека сведущего и потребует узкоспециализированных знаний. Да и зачем столько мучений, если можно заняться изготовлением более простого короба, отличающегося хорошим качеством. Это фазоинвертор, способный воспроизводить самые низкие частоты.

Делаем короб фазоинверторного типа

Итак, с выбором короба определились и пора переходить к процессу изготовления.

Материалы

В первую очередь, нам понадобятся материалы. Как правило, это должна быть составляющая, которая бы представляла собою прочный материал, отменно изолирующий звук. Многослойная фанера подойдет для этих целей лучше всего.

Примечание. В крайнем случае, если невозможно будет найти фанеру, подойдет и ДСП.

Кроме того, будет подготовить это:

  • Саморезы в количестве 100 штук, желательно 50-55 мм.
  • Какой-нибудь шумоизоляционный материал.
  • Жидкие гвозди или силикон.
  • Клей ПВА.
  • Герметик.
  • Кусок карпета на 3 метра.

Инструменты

Что касается инструментов, то подойдут следующие принадлежности:

  • Шуруповерт или дрель на крайний случай.
  • Клеммник.
  • Электрическая пила и желательно такой же рубанок.

Алгоритм проведения процесса

Итак, делаем короб фазоинверторного типа на динамик 12 дюймов. В этом случае рекомендуется сделать объем ящика равный 40-50 литрам.

Как самому сделать короб для сабвуфер

Ниже приведена таблица расчета:

Наружные размеры
ШхВхГ, мм 700х450х260
Размеры панелей
Сторона передняя, мм 700х450
Сторона задняя, мм 700х450
Боковина, мм 450х260
Верхняя, нижняя, мм 350х150
E, Xmin, мм 350×150/200

Примечание. Очень важно обратить тщательное внимание на отрезок длины, идущий от стенки корпуса до динамика. Рассчитывается данный параметр, как и полость всего ящика – по поверхностям внутри.

  • Делаем отверстие под динамик и под щель фазоинвертора.

Как сделать коробку под сабвуфер

Примечание. Для проделывания всех отверстий, пользуемся электрическим лобзиком, работать которым очень удобно.

  • Собираем щель фазоинвертора.
  • Крепим ее к сабвуферы(см.Как сделать сабвуфер: дельные советы) – к передней панели.
  • По всем стыкам желательно пройтись силиконом, а лучше жидкими гвоздями. После этого, завернуть саморезы.

Как правильно собрать короб для сабвуфера

Примечание. Крайне рекомендуется закручивать саморезы вплотную, чтобы не оставлять никаких пустотелостей. Если их оставить, то это может отразиться на качестве звука. Возникнут резонансные колебания, мешающие нормальному звучанию.

  • Собираем боковинки короба. Опять же, смазываем места соединений жидкими гвоздями, а затем плотно закручиваем.

Как собрать коробку под сабвуфер

  • Создаем отверстие малого размера под клеммник.
  • Все части короба соединяем.
  • Все визуально осматриваем на обнаружение правильности вырезов и скрепления деталей.
  • Ставим динамик внутрь.

Как правильно сделать коробку для сабвуфера

  • Теперь надо заняться внутренней отделкой, проклеивая все щели специальным клеем или герметиком.
  • Обертываем короб шумоизоляционным материалом.

Как сделать короб для сабвуфера самому

  • Придаем и наружной части короба привлекательный внешний вид, обертывая карпетом.
  • Все готово.

Приведенная выше инструкция дает практическое понимание проведения данной манипуляции. Только в процессе работы своими руками рекомендуется изучить вдобавок видео и фото, соответствующего толка.
Цена на самодельный короб для сабвуфера всегда высокая и на крайний случай, научившись делать такие изделия, можно создать и свой собственный бизнес.

Сабвуферный динамик это главный компонент в построение мощного и качественного баса. Но не менее важную роль играет короб куда вы его поместите. В зависимости от расчёта и вида короба один и тот же сабвуферный динамик можно заставить играть по-разному. К примеру, сделать бас более мягким или жёстким, быстрым или громким. А если короб рассчитан неправильно то и вовсе разочароваться в приобретённом сабвуфере. В данном разделе нашего информационного портала вы найдёте: различные чертежи коробов на популярные сабвуферные динамики рассчитанные и проверенные профессионалами. Сможете выбрать ту настройку короба, которая наиболее подходит под ваш музыкальный вкус. Готовую деталировку с размерами деталей. т. е. вы можете отдать чертёж в компанию которая оказывает услуги по резке дерева (мебельная), и через определённое время забрать готовые детали. Или можно сэкономить и сделать распил самостоятельно. В любом случае всё рутинную работу; какой нужен литраж короба, какая должна быть длина или объём порта, и многое много другое мы взяли на себя. Вам остаётся скачать расчёт короба для сабвуфера, напилить, скрутить, при желании обтянуть и радоваться громкому и качественному басу.

Короб для URAL (Урал) TT 12

URAL (Урал) TT 12 - Характеристики и описание сабвуферного динамика.

Сабвуфер URAL TT  это бюджетная линейка сабвуферов компании URAL с очень привлекательными характеристикам и доступной ценой. URAL TT  это двух катушечный саб, с номиналом катушек 2+2 Ома.Заявленная номинальная мощность 500 Вт, а также высокое качество изделия делают данный сабвуфер очень привлекательным вариантом для начинающих в автозвуке c ограниченным бюджетом. URAL TT   отлично чувствует себя в любом типе оформления, это просто отличный бюджетный универсальный саб.

Закрытый ящик, (ЗЯ)

Закрытый ящик для URAL (Урал) TT 12. Короб должен обладать объемом 30 литров. Для данного сабвуфера это оптимальный объем. Отличный и компактный вариант для повседнева. Делать объем короба больше - смысла нет, TT12 отлично обходится скромными размерами. Ачх при этом практически ровная с небольшим увеличением акустического усиления в сторону низких частот.

АЧХ ЗЯ короба 30л для URAL (Урал) TT 12





Чертеж ЗЯ короба 30л для URAL (Урал) TT 12





Закрытый ящик для двух URAL (Урал) TT 12 должен обладать объемом 60 литров. Для двух URAL (Урал) TT 12 это оптимальный объем короба.

Чертеж ЗЯ короба 60л для двух URAL (Урал) TT 12.



Фазоинвертор (ФИ)

Фи короб для URAL (Урал) TT 12 должен обладать объемом 55 - 60 литров и настройкой порта в 36 Гц. Данные параметры Фи короба наиболее подходят для URAL (Урал) TT 12. В данном коробе сабвуфер порадует вас плотным низким басом. Качество звучания также порадует вас за счет практически идеальной Ачх для ФИ коробов.

АЧХ Фи короба 55л 36Гц для URAL (Урал) TT 12



 Чертеж ФИ короба 55л 36Гц для URAL (Урал) TT 12.



Чертеж ФИ короба 55л 36Гц c портом в бок ( с портом в крыло) для  URAL (Урал) TT 12



Чертеж ФИ короба 55л 36Гц на 160 трубе для URAL (Урал) TT 12



Фи короб для Двух  URAL (Урал) TT 12 с легкостью может обходится чистым объемом 100 литров и настройкой порта в 36 Гц. Данные параметры Фи короба наиболее подходят для двух URAL (Урал) TT 12. В данном коробе сабвуферы порадует вас плотным низким басом.

Чертеж ФИ короба 100л 36Гц для двух URAL (Урал) TT 12.



Чертеж ФИ короба 100л 36Гц с портом в бок ( с портом в крыло ) для двух URAL (Урал) TT 12.



Чертеж ФИ короба 100л 36Гц на 200 трубе для двух URAL (Урал) TT 12.



Как рассчитать короб для сабвуфера ⋆ Doctor BASS

Расчет короба для сабвуфера

Итак, вы определились с сабвуфером, подобрали к нему усилитель, выбрали акустическое оформление и решили самостоятельно изготовить корпус. Перед тем как создать чертеж вам нужно рассчитать короб для сабвуфера, то есть получить исходные данные. Для закрытого ящика — это объем; для фазоинвертора — это объем корпуса, площадь сечения порта и его длина; для четвертьволнового резонатора — длина и площадь сечения тоннеля; для бандпассов — объем отсеков, площадь и длина портов, форма корпуса. Все эти параметры нужно рассчитать и для этого применяются специальные программы. Основой для всех калькуляций являются параметры Тиля — Смолла.

Смысл правильного расчета сабвуфера заключается в том, что бы спроектировать такое оформление, в котором динамик будет выдавать бас, подходящий для ваших вкусов и музыкальных предпочтений. Например, для закрытого ящика плавность АЧХ и характер звучания будет зависеть от объема корпуса, который вам нужно будет подобрать исходя из характеристик вашего сабвуферного динамика; для фазоинвертора частота настройки и горб АЧХ зависит от объема корпуса, объема порта, его длины формы и сечения и т.д.

Программы для расчета корпуса сабвуфера

Speaker Box Lite

Одна из самых современных и удобных программ для расчета сабвуферов. Speaker Box Lite поможет вам быстро и удобно рассчитать корпус для сабвуфера, а так же нарисовать его эскиз и сделать раскрой материала. Cтроит графики АЧХ, учитывает передаточную функцию салона, основывается на параметрах Тиля — Смолла, дополнительно отображает импеданс системы, фазовую характеристику, групповые задержки и т.п.



JBL speaker shop

Программа для расчета оформления динамиков и сабвуферов в частности. Программка старая и не работает с последними операционками, но до сих пор лучше ничего не придумано, по этому приходится применять небольшие ухищрения для работы. Программа строит графики АЧХ, учитывает передаточную функцию салона, учитывает параметры Тиля — Смолла — то есть все что нужно, чтобы правильно рассчитать короб для сабвуфера.

BassBox 6 Pro

Программа для расчета сабвуферов, работает на основах JBL speakershop, в 5й версии у них был  даже одинаковый интерфейс — в 6й его изменили. Но программа работает хорошо и кому-то возможно будет удобнее работать с ней.





Bassport

Узконаправленная  программа, предназначена для  расчета портов фазоинвертора для определенного объема, полноценно корпус в ней не рассчитать. Все внимание направлено на проектирование портов, учитывает воздушные потоки, формы,  расстояния до стенок и перегородок.



UniBox (Unified Box Model)

Очень простая программка, работает на  Microsoft Windows Excel 2000. Может симулировать уровень звукового давления, кривую импеданса динамиков, АЧХ и т.п.


Скачать программы в разделе ЗАГРУЗКИ


Какую программу выбрать

На сайте есть гайды по для самых распространенных программ, ознакомившись с ними вы сможете решить, какая будет для вас удобнее:

Объем корпуса и площадь порта для сабвуфера

Фундаментом для расчета является объем предполагаемого корпуса, а от него зависит площадь порта.

Любой корпус содержит в себе какой-то объем воздуха. Так вот на определение оптимального размера влияет большое количество факторов:  это ход  динамика, резонансная частота, мощность, передаточная функция салона, сама настройка корпуса и т.п.  Тем не менее, проходя через воронку всех этих зависимостей, на выходе проявляются какие-то общие результаты и диапазоны, которые и применяются для первоначального определения объема. Диапазоны эти привязаны к площади диффузора динамика, как к одному из основных параметров. Даны они в кубофутах, это результаты множества опытов энтузиастов АЗ по всему миру, но нужно отметить что наибольший вклад внесли конечно американские коллеги. Такие диапазоны стали формироваться на американских форумах с начала 2000 годов, так же сюда замешаны общие рекомендации разных производителей и вот выведены примерные значения, которые все это время проверялись практикой и незначительно корректировались.

Если перевести в понятные нам литры, то получатся вот такие цифры.

Это лишь примерные рамки для отправной точки расчетов. Так как зависимостей очень много, и разные динамики в одном и том же объеме будут играть по разному. Так же один и тот же корпус в разных системах так же будет звучать по разному. Так вот для нахождения оптимального объема нужно учесть основные факторы, которые влияют на поведение сабвуфера.

Расчет корпуса закрытого ящика

Объем закрытого ящика влияет на итоговую резонансную частоту и добротность динамика.  И от этого будет зависеть на сколько динамик будет низко играть  и какой будет характер звучания.

Как ориентироваться в представленном диапазоне.

1) Смотрите на линию рассчитанной АЧХ в программе для расчета и подбирайте  тот предполагаемый график звучания, который вам подходит.

2) Так же ориентируйтесь на такой объем, что бы итоговая добротность была близка к 0,7.

3) Учитывайте мощность. В случае если усилитель у вас чуть меньше РМС сабвуфера и соответственно связка будет настроена на номинал усилителя. Двигайтесь в большую сторону, если же усилитель настроен на номинал динамика или просто равен по заявленной мощности сабвуферу – берите среднее значение. Если же вы очень опытный любитель АЗ и учли подъемы импеданса понижения напряжения и тп. и настроили мощный усилитель выше заявленного номинала динамика, что бы выжать из сабвуфера максимум, тогда ужимайте объем.

Чем больше объём ящика, тем легче двигаться диффузору и тем эффективность больше что и нужно на сравнительно малой мощности. Меньший  же объем имеет большую упругость и будет являться своего рода подушкой безопасности для динамика, что нужно на повышенных мощностях.  Это относится не только к ЗЯ но и к ФИ так как большой объем при высокой мощности может приводить к не достаточному демпфированию динамика на частоте настройки или превышению хода на других частотах.

К примеру, возьмем 10 саб с RMS 300 Вт, а усилитель — 250 Вт. В таком случае ориентируйтесь на объем в районе 18-20 литров.

Но при этом не забывайте про добротность и примерную АЧХ.  Вот среди этих параметров и нужно искать компромисс.

Расчет корпуса фазоинвертора

В случае с объемом действуйте так же как с ЗЯ. Только вместо добротности добавляется зависимость объема от настройки корпуса. Настройкой называют частоту, на которой сабвуфер будет наиболее эффективно работать, а соответственно и громче играть.

Настройка корпуса выбирается из музыкальных предпочтений. Если грубо то Low, srewed и всевозможные заниженные треки это 27-33 Гц; рэп, дабстеп и тп. 30-37 гц; джаз, рок инструментал, клубная музыка 40-45 Гц; а если всего понемногу – это 35-40 Гц.

Общее такое правило, чем ниже настройка, тем больше объем. Это связано с резонансной частой, а так же дает меньшее удлинение порта при понижении настройки.

Ориентируйтесь на максимум объема для настройки ниже 30 Гц и на минимум при настройке свыше 40 Гц.

Таким образом, при определении объема в представленных диапазонах ищите компромисс между мощностью настройкой и формой АЧХ.

Для фазоинвертора нужно еще определять площадь порта. Вообще основная задача, сделать порт таким, чтобы скорость в нем не превышала определенных значений, после которых, могут появляться шумы или чтобы он не запер ящик. Либо чтобы порт не был слишком большим, для правильной нагрузки сабвуфера.

Существует общая рекомендация  12 – 16 дюймов на кубофут. То опять же примерный диапазон. И площадь порта зависит, в том числе от мощности сабовой связки и чем итоговая мощность выше, тем больше нужен порт и наоборот. На слабых мощностях большой порт не нужен. Но это не все,  тут еще нужно учитывать форму порта, внутреннюю его площадь, шероховатость и тп. Как видите, опять все уходит гораздо глубже и из теории можно не выбраться. К счастью существует безопасное значение это как раз верхнее значение рекомендаций 16 квадратных дюймов на 1 кубофут объема или 3,65 кв.см. на 1 литр объема для щели. Для круглого порта можно использовать 3,2 3,65 кв.см. на литр. Эти значения гарантированно дадут вам порт, который будет хорошо работать в абсолютном большинстве переменных, даже не смотря на некоторые допущения и опускание некоторых зависимостей.

В принципе с опытом приходит понимание, где можно уменьшить порт, возможно для экономии места или иногда нужно правильно нагрузить связку на малой мощности. Но и данные рекомендации на 1 литр  не разочаруют и это отношение можно применять практически всегда.

Итоги

Итак, подведем итог. Чтобы подобрать объем для закрытого ящика определяемся с размером динамика и, учитывая итоговую добротность , мощность и разумеется саму АЧХ  выбираем объем из предложенного диапазона.

Для объема фазоинвертора берем во внимание АЧХ, мощность и желаемую настройку. Чтобы найти площадь порта в квадратных сантиметрах умножаем объем на 3 ,65. А длину уже считаем в программе для расчета которая вам нравится.

Видео

Представленные ниже видеоролики еще больше помогут вам в понимании принципов расчета сабвуферов. Но если вдруг, у вас нет времени или вы попросту не хотите разбираться, то можете заказать расчет у нас. Это услуга есть в нашей группе в ВК — вот ссылка на заявку.

Видео о выборе объема и порта:


Ролик о том, как преобразовать нужный объем в размеры будущего ящика:

Удачи в расчетах!

Читайте еще:

Жмите на кнопку, что бы поделиться материалом:

Нажмите кнопку, чтобы поделиться материалом:

Короба под сабвуфер


как правильно сделать расчет своими руками в машину, корпус для саба под 12 дюймов чертеж и схемы, установка Стелс в авто, 15, ремонт, как рассчитать объем в литрах самому, размеры, 10, какой лучше собрать, из обычного динамика, виды, изготовление из МДФ, ДСП, на трубе, из чего лучше, самодельный фазоинверторный, 8, из активного пассивный, мини, 4, для двух, проверить настройку, типы, красивый, из какого материала, закрытый

Многие водители не знают, для чего нужен короб для сабвуфера. Однако подобная конструкция позволяет грамотно спрятать полезную часть аудиосистемы, не жертвуя органичностью интерьера в салоне. Чтобы изготовить короб, нужно подготовить ряд материалов и выполнить некоторые расчеты.

Разновидности коробов

Существуют разные типы акустического оформления, включая:

  1. Закрытый.
  2. Фазоинверторный.
  3. Полосовой громкоговоритель.

Первые виды пользуются большим спросом, поскольку их несложно соорудить своими руками. Звуковые колебания в подобной конструкции изолируются от окружающей среды и гасятся, создавая объемный звук. Но в процессе затухания выделяемая энергия способствует теплоотдаче, что сказывается на параметрах акустики.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • Pioneer 50%, 1835 голосов

    1835 голосов 50%

    1835 голосов - 50% из всех голосов

  • Alpine 15%, 543 голоса

    543 голоса 15%

    543 голоса - 15% из всех голосов

  • Kenwood 11%, 393 голоса

    393 голоса 11%

    393 голоса - 11% из всех голосов

  • Sony 8%, 309 голосов

    309 голосов 8%

    309 голосов - 8% из всех голосов

  • JVC 7%, 244 голоса

    244 голоса 7%

    244 голоса - 7% из всех голосов

  • Другую... 4%, 165 голосов

    165 голосов 4%

    165 голосов - 4% из всех голосов

  • Prology 2%, 62 голоса

    62 голоса 2%

    62 голоса - 2% из всех голосов

  • Mystery 1%, 52 голоса

    52 голоса 1%

    52 голоса - 1% из всех голосов

  • 50 голосов 1%

    50 голосов - 1% из всех голосов

  • Soundmax 1%, 34 голоса

    34 голоса 1%

    34 голоса - 1% из всех голосов

Всего голосов: 3687

Голосовало: 3146

13.11.2019

×

Вы или с вашего IP уже голосовали.

Чтобы устранить такое явление, внутреннее пространство ящика оснащают звукоизолирующими материалами (ватой или синтепоном). В результате тепла выделяется меньше, а динамик звучит более объемно. При тестировании подобный метод дает до 15-20% увеличения объема.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »

Несмотря на простоту изготовления, такой короб под сабвуфер имеет массу плюсов. Первый — это возможность быстро рассчитать объем короба. Второй — минимальная вероятность перегрузки динамика. Третий — отсутствие конкурентов в качестве звучания при выборе подходящей сабвуферной головки и грамотном расчете корпуса.

Однако, кроме плюсов, у закрытых систем имеются и минусы. Ключевой недостаток — это низкие показатели КПД в сравнении с остальными типами.

Фазоинверторные коробы отличаются наличием специального тоннеля, в котором содержится небольшое количество воздуха. Его объем подбирается по следующему принципу: внутри конструкции должна размещаться вторая колебательная система, которая принимает волны от тыльной части диффузора и передает их в нужное место. В пределах допустимого диапазона частот показатели КПД повышаются.

Кроме высокого КПД, фазоинвертор обладает большой прорехой в корпусе, которая сдерживает движение диффузора и снижает амплитуду его колебаний.

Из минусов выделяют высокие требования к настройкам и параметрам, т.к. чтобы сделать короб своими руками для восьми дюймового динамика, нужно учесть следующие нюансы:

  1. Объем короба.
  2. Поперечное сечение.
  3. Длина тоннеля. Вычисляем ее с учетом технических параметров громкоговорителей.

Если необходимо спрятать активный сабвуфер, лучше использовать полосовой громкоговоритель, совмещающий фильтры высоких и низких частот. Примитивные конструкции отличаются закрытым объемом с тоннелем. Динамик находится в перегородке между камерами, поэтому 2 части диффузора функционируют на всю мощность.

Как сделать короб для сабвуфера

Разбираясь, как сделать сабвуфер своими руками, нужно выбрать материал изготовления корпуса, выполнить некоторые расчеты и чертежи, а также придерживаться пошаговых инструкций по сборке.

Из чего сделать

При изготовлении коробов для сабвуфера используются разные материалы. Но чаще всего народные умельцы создают ящики из ДСП или МДФ, поскольку подобные плиты достаточно надежны и доступны.

Однако сегодня спросом пользуется прозрачный пластик или оргстекло, позволяющее воссоздать особый эффект в стиле hi-tech. Однако изделия из древесины отличаются лучшим звучанием, чем варианты из других материалов.

Применять при сборке короба для сабвуфера простое дерево или дощатые панели нельзя. Это должны быть конструкции с особой дисперсией, т.е. фанера, ДСП или МДФ. При выборе фанерных листов следует отдавать предпочтение многослойным вариантам, которые характеризуются такими достоинствами:

  1. Высокое качество звучания в салоне.
  2. Отсутствие проблемы дребезжания или помех.
  3. Устойчивость к вибрациям.

Такие свойства отсутствуют у других материалов, поэтому опытные мастера выбирают только фанеру. Но кроме фанеры или ДСП, понадобится подготовить сопутствующие элементы, включая ткань для шумоизоляции. Она продается в специализированных магазинах аудиотехники или на рынке. Еще нужно подготовить строительный степлер со скобами, клей 88 и металлические уголки для повышения прочности конструкции по углам.

Если правильно выбрать материалы изготовления, сделать корпус для сабвуфера своими руками будет достаточно просто.

Как рассчитать короб

Чтобы рассчитать короб, можно воспользоваться специальными компьютерными калькуляторами, такими как WinISD или JBL Speakershop.

В пустые поля нужно ввести исходные данные для расчета коробов, включая параметры динамиков из базы данных или других источников. Еще с помощью программного обеспечения можно найти оптимальный вариант сопутствующих компонентов для наилучшего звучания.

Провести расчет для корпуса сабвуфера закрытого типа несложно, поскольку такая система наиболее проста в исполнении и не требует высокой точности значений. Чтобы определить, какой нужен объем короба, можно воспользоваться специальными формулами, основываясь на 3 параметрах динамика для выбора внутреннего объема.

Если паспортное значение резонансной частоты к добротности составляет меньше 100, подобный динамик не подходит для закрытых ящиков.

При использовании формул для проведения расчетов необходимо придерживаться таких требований: резонансная частота не может превышать 50 Гц, а добротность — 0,7.

Если нужно рассчитать объем короба фазоинверторного типа, лучше отдавать предпочтение динамикам с добротностью 0,3-0,5 и отношением резонансной частоты к добротности от 50. Еще понадобится определить размеры, площадь сечения и длину трубы.

Расчет корпуса в машину своими руками производится по тем же принципам, что и при обустройстве закрытой конструкции, но с учетом допустимой добротности не больше 0,6-0,65.

Длину фазоинвертора рассчитывают таким образом, чтобы она соответствовала рекомендованному значению.

Короб для сабвуфера 12 дюймов должен обладать объемом 47-78 л. Короб под 8-дюймовый прибор может иметь 20-33 л объема. Если нужно организовать ящик под 15 дюймов, берется расчет в 79-120 л.

Как собрать

Начиная собирать корпус для 8, 10 или 12-дюймового динамика, необходимо изучить каждый этап предстоящей работы и следовать пошаговому руководству. В первую очередь нужно создать красивую коробку:

  1. Внешние поверхности, где размещается головка, делаются двойными. Поэтому лучше применить 2 листа фанеры. Если толщина 1 материала составляет 18 мм, в собранном виде она должна составить 36 мм, что повысит степень жесткости. Еще можно сделать в первом листе небольшое отверстие, а во втором — более крупное, чтобы головка оказалась утопленной в корпус.
  2. Дальше необходимо склеить листы специальной клеевой основой и закрепить саморезами. Крепежные элементы должны размещаться на каждом 1 см² поверхности, т.е. через каждые 3-5 см.
  3. Для соединения стенок короба под 2 динамика или больше используются не саморезы, а шурупы для мебели. Подобная работа потребует использования электрической дрели и клея. Наличие шурупов способствует лучшей фиксации, поскольку они не деформируются даже при продолжительной эксплуатации.
  4. Треугольную рейку проклеивают внутри ящика по углам. Она необходимо для повышения жесткости и предотвращения деформации. Подобные действия необходимы для сабвуфера 10 дюймов или 15 дюймов, поскольку они обладают увеличенными размерами.

Сооружая самодельный автомобильный ящик, важно позаботиться о хорошей защите корпуса. Для этого народные умельцы применяют разные материалы и методы:

  1. С целью повышения влагозащиты ящика для сабвуфера 8 дюймов (10, 12 или 15 сабвуфер), поверхности покрываются специальной лаковой пропиткой.
  2. Внутренние детали проклеиваются виброизоляционным материалом, который защищает конструкцию от негативных воздействий и повышает степень жесткости. Кто-то наносит такое покрытие и на наружные части, что дает хорошие низкие частоты.
  3. Стыки и места соединений нуждаются в особом внимании, поскольку там расположены провода кроссовера и других элементов аудиосистемы.

Некоторые специалисты считают, что закрытые ящики для авто не должны иметь отверстия в своем корпусе. К тому же многие из них рекомендуют оценить степень герметичности с помощью заливки внутрь воды.

Если сабы звучат без короба лучше, чем с ним, внутрь можно поместить вату или синтепон.

Некоторые водители желают научиться создавать сабвуфер Стелс своими руками, поскольку такой ящик отличается повышенной практичностью и функциональностью. Он занимает меньше места, чем стандартная квадратная конструкция для активного сабвуфера, может размещаться внутри крыла или в месте установки запасного колеса. Для 12-дюймового или 10-дюймового динамика понадобится короб объемом 18 л.

Процесс производства требует подготовки таких составляющих:

  1. Динамик с размерами под 10-12 дюймов.
  2. Защитные решетки и розетки для соединения устройства с усилителем.
  3. Провода.
  4. Многослойный лист фанеры или ДСП, толщиной 20 мм.
  5. Отрезок ДВП.
  6. Клеевой состав (лучше выбирать эпоксидный).
  7. Кисточка.
  8. Стеклоткань.
  9. Скотч.
  10. Полиэтилен.
  11. Саморезы для дерева.
  12. Дрель и лобзик.

Определившись с местом, где будет установлен сделанный своими руками ящик, нужно подготовить багажник и начать сборку корпуса.

Некоторые водители предварительно снимают обшивку в багажнике, чтобы установить конструкцию как можно ближе к внутренней части крыла.

На напольное покрытие наносится полиэтилен, который способствует защите обшивки от попадания клея и обеспечивает хорошее крепежное место для фиксации саба.

На следующем этапе необходимо выполнить обклеивание крыла с помощью монтажного скотча. Для лучшего крепления используют 2 слоя тех самых малярных скотчей.

Дальше необходимо нарезать ткань маленькими отрезками по 20х20 см и приклеить ее с помощью малярного скотча и эпоксидного клея. Собираем ткань внахлест, чтобы предотвратить появление стыков или швов.

Каждый слой тканевого материала наносится друг на друга с попутным смазыванием эпоксидкой.

Делается это до тех пор, пока лист не получит толщину в 10 мм.

Сроки застывания материала составляют 10-12 часов. Чтобы ускорить процесс, можно воспользоваться лампой. Дальше необходимо вырезать дно и приклеить его к корпусу. Места стыков пропитываются герметиком и эпоксидной смолой.

Дальше корпус для сабвуфера нужно подогнать по форме, чтобы он совмещался с петлями багажника и не препятствовал нормальному открытию или закрытию. Потом остается отрезать лишние элементы, вырезать из ДСП боковые части и верхнюю крышку. Округлую поверхность создают из фанерного листа.

Древесно-стружечная плита предварительно обрабатывается эпоксидкой или герметиком, а потом соединяется с помощью саморезов. Если ящик будет выполнен из стекловолокна, использование эпоксидной смолы разрешается. После высыхания смеси используются саморезы.

С целью повышения герметичности конструкции в авто мастера проклеивают места швов 2 раза.

На следующем этапе необходимо посчитать размеры передней панели и вырезать ее лобзиком, предусмотрев наличие круга для 1 или для двух динамиков. Для крепления этой части используются саморезы. В торцевой части проделывается отверстие под розетку.

На последнем этапе остается закрепить розетку и установить динамик. Дальше можно провести отделочные работы, покрасив сабвуфер или обтянув подходящим материалом. Первый вариант более сложный, поскольку он требует правильной подготовки поверхности перед покраской.

Чертежи

Чертежи коробов для сабвуфера и схемы — это полезные и информативные материалы, которые упрощают процесс расчета объема и сборки конструкции. Если создается короб для 12-дюймового динамика, оптимальный объем должен варьироваться в пределах 40-50 л. Чертеж короба основан на следующей примерной схеме:

  1. Параметры наружных размеров: ширина — 700 мм, высота — 450 мм, глубина — 260 мм.
  2. Размеры панелей: передняя — 700х450 мм, задняя — 700х450 мм, левая и правая — 450х260 мм, верхняя и нижняя — 750х260 мм.
Как подобрать динамики

Разработав корпус для сабвуфера, необходимо позаботиться о подходящих громкоговорителях, которые будут в нем установлены. Используемые колонки должны отчетливо воспроизводить низкие частоты, преобразовывая электрический сигнал в колебания воздуха.

В большинстве случаев в авто размещают электродинамические головки, которые начинают колебаться под воздействием электрического тока в звуковой катушке. Подобные механические явления способствуют преобразованию сигнала в звуковую волну.

Работа громкоговорителей зависит от разных факторов, которые указываются в технической документации. Среди ключевых параметров выделяют:

  1. Резонансную частоту (Fs).
  2. Добротность (Qts).
  3. Эквивалентный объем (Vas).

Динамик представляет собой колебательную систему, которая воспроизводит звуковые сигналы с разной частотой. Чем меньше вес диффузора и выше жесткость подвеса, тем сильнее поднимутся показатели резонансной частоты. Чтобы воспроизводить низкие частоты, принято задействовать мягкие подвесы с тяжелыми диффузорами. Крупные динамики обладают резонансной частотой в 20-50 Гц.

Показатели добротности влияют на гашение резонансных колебаний диафрагмы.

Последний параметр в виде эквивалентного объема равняется объему воздуха, но не зависит от габаритов колонки. Точные значения определяются механическими параметрами подвеса и размерами диффузора. В качестве единицы измерения используются литры.

Умелые автовладельцы могут сделать сабвуфер из обычного динамика, не прикладывая для этого больших усилий. Главное — знать, что хорошее качество звука с корректным преобразованием сигнала возможно только при использовании больших диффузоров с головками на 6-15 дюймов.

Как установить

Процесс установки сабвуфера достаточно простой, поэтому выполнить ее сможет даже новичок. При монтаже низкочастотных систем принято выбирать такие места:

  1. Внутренняя обшивка транспортного средства.
  2. Напольное покрытие багажника.
  3. Отдельный корпус, созданный с учетом расчетов. Такой вариант пользуется спросом из-за экономичного расхода свободного пространства в багажнике и возможности установить мини-аудиосистемы.

Еще сабвуферы бывают компактными для 4-дюймовых динамиков и могут устанавливаться под сиденьями машины.

Самостоятельный ремонт

В случае выхода из строя аудиосистемы может потребоваться ее ремонт своими руками. Причинами такой проблемы бывают:

  1. Механические повреждения.
  2. Попадание недопустимой звуковой частоты на головку, что приводит к ее перегоранию.
  3. Износ диффузора.
  4. Поломка громкоговорителя. Провести ремонт динамика можно самостоятельными усилиями, не прибегая к помощи специалистов.

Для начала нужно провести демонтаж головки, соблюдая осторожность и чистоту. В противном случае может произойти повреждение гильзы катушки.

Получив доступ к гильзе, нужно размотать старую проводку и определить количество витков в слое и катушке. Чем точнее будут расчеты, тем быстрее и качественнее будет выполнен ремонт. Дальше необходимо оценить показатели диаметра проводов, используя микрометр. Еще для таких целей применяют штангенциркуль, но точность его измерений невысокая.

Отремонтировать пассивный динамик путем перемотки несложно. Для этого подготавливаются полоски бумаги, которые вставляются по кругу в местах корпуса и катушки. При соблюдении правил зазор будет равномерным.

omagnitolah.ru

Чертежи коробов для сабвуферов

Короб для сабвуфера JBL CS1214

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 28.3 л.

Короб для сабвуфера Machete M12D4

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 150.0 см2. Частота настройки: 35.0 Гц.

Короб для сабвуфера Ural TT 12

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 55.0 л. Площадь порта: 200.0 см2. Частота настройки: 36.0 Гц.

Короб для сабвуфера Skar DDX-15

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 113.0 л. Площадь порта: 415.0 см2. Частота настройки: 36.0 Гц.

Короб для сабвуфера Sony XS-GTR100L

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 23.8 л. Внутренний диаметр трубы: 72.0 мм Частота настройки: 38.0 Гц.

Короб для сабвуфера Machete M10D2

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 40.0 л. Внутренний диаметр трубы: 100.0 мм Частота настройки: 37.0 Гц.

Короб для сабвуфера Apocalypse DB-SA2715D2

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 100.0 л. Площадь порта: 300.0 см2. Частота настройки: 32.0 Гц.

Короб для сабвуфера Rockford Fosgate Power 12" T1

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 35.0 л.

subbox.pro

Volkswagen Passat Variant 2.0 TDI BMP › Бортжурнал › Сабвуферное звено. Часть 1. Короб для саба своими руками

Почти год назад, когда заменил хрипящие мидбасы и сделал шумку дверей, подумал, что теперь-то звук хороший, баса достаточно и менять больше ничего не нужно. Но время шло, уши привыкли, а руки так и чесались попробовать что-то новое. В итоге уже к осени в голове плотно засела мысль установить в машину сабвуфер.

Изначально планировалась покупка готового саба в корпусе, но найти идеальный по всем параметрам вариант как всегда практически невозможно.
Мой список требований был таков:
— короб должен встать в левую часть багажника и по ширине не превышать ~36 см, чтобы при необходимости правую часть заднего сиденья можно было сложить для перевозки грузов;
— по глубине короб должен быть таким, чтобы можно было без проблем поднять пол и достать домкрат, запаску и т.п.;
— угол наклона задней стенки сабвуфера хотелось иметь аналогичный углу наклона спинки сиденья, чтобы рационально использовать объём багажника;
— подключение саба обязательно должно быть через терминал, чтобы при необходимости саб можно было отключить и полностью извлечь из багажника;
— при этом терминал должен быть слева, чтобы провода не были на виду, и не должен выступать за внешние границы короба, чтобы можно было поставить его вплотную к левой стенке багажника.
Другими словами, хотелось иметь короб, идеально подогнанный под багажник пассата. И через какое-то время такой короб появился.

Полный размер

По имеющимся размерам прикинул, что объём короба в таком случае будет в районе 20-30 литров, тип — закрытый ящик (ЗЯ).
После изучения информации и мониторинга каталогов остановил свой выбор на 10" головке с RMS в районе 150W и моноблоке для неё, который по габаритам встанет в штатное место под водительским сиденьем. Затем в один прекрасный день поехал в специализированный магазин, и после консультации с продавцом были приобретены:

Головка Focal Access 25A4
— 36-500 Гц
— 4 Ohm RMS 200W

Усилитель одноканальный (моноблок) Audio System CO.650-1
— Subsonic 10-50 Hz
— LPF 30-150 Hz
— Bass Boost 45 Hz 0+6dB
— 4 Ohm RMS 400W
— 2 Ohm RMS 650W

сабвуферная чашка (терминал) Ural ST-DB03, а также проводка, разъёмы и т.д., но о них в следующей части, эта будет в основном про короб.

Полный размер

Затем попросил друга нарисовать 3D-модель, рассчитал примерные размеры и объём (точных не было, т.к. нечем было измерить угол наклона задней стенки), после чего приступил непосредственно к сборке короба.
Использовал лист фанеры 1.5х1.5 м толщиной 18 мм.

Полный размер

Первым делом была вырезана лицевая часть — квадрат 32х32 см. Затем нижняя стенка. После чего фронтальная и нижняя части были стянуты саморезами, что позволило измерить длину верхней доски по месту и добиться правильного угла наклона задней стенки.

Полный размер

Далее встал вопрос, как без инструмента в гаражных условиях выпилить круглое отверстие диаметром 23 см под динамик. В интернете нашёл интересный способ, для которого нужны всего два самореза и деревянная рейка. Один саморез используется как ось, второй как режущий элемент, рейка — рычаг. Способ весьма хорош, но не для фанеры толщиной под 2 см. Первые 4-5 мм вглубь проходят быстро, а затем саморезы из-за сильного нагрева тянутся, крошатся, гнутся. Даже дюбель-гвозди долго не выдерживают. В расход пошло десятка два крепких саморезов, но по итогу с каждой стороны доски прорезано примерно по 6-7 мм, на что было потрачено часа полтора. Затем пришла умная мысль допилить остаток с помощью ручного лобзика, что было сделано буквально за 5-10 минут. В результате — идеально ровный круг и подставка под кастрюлю)

Полный размер

Полный размер

Полный размер

В таком состоянии углы между плоскостями могут отличаться от 90 градусов, перед изготовлением и монтажом задней стенки это учтено и исправлено

Далее в программе шла подгонка торцов верхней и нижней доски для установки задней стенки, стяжка четырёх стенок саморезами и изготовление боковых стенок. С боковыми ничего сложного нет, разве что лучше не спешить и семь раз померять. Боковые стенки на 6 мм утопил вглубь короба, чтобы терминал и идущие к нему провода не мешали задвинуть короб вплотную к левой стенке багажника.
Все неровные торцы предварительно обрабатывались болгаркой с наждачным диском до практически идеальной стыковки, на это тоже оставлял небольшой запас. Все стыки получились ровными, щелей нигде не было.

Полный размер

Здесь уже подогнаны углы на верхней, нижней и задней стенках

Отверстие под сабвуферную чашку вырезал так, чтобы не напороться на саморезы, которыми стянута боковая стенка. Глубина чашки 2 см, плюс нужен небольшой запас для клемм и проводов, поэтому изготовил проставку и закрыл крышкой, все три слоя стянуты саморезами и промазаны клеем ПВА, отверстия для проводов ровно под их толщину, т.е. терминал тоже получился герметичным.

Полный размер

Полный размер

Полный размер

Полный размер

Далее вся конструкция была полностью разобрана, внутренние торцы промазаны клеем ПВА и стянуты саморезами (кроме задней крышки, для лучшего доступа). Для полной герметичности изнутри все стыки дополнительно промазал жидкими гвоздями (на фото выше видно, по консистенции как варёная сгущёнка, после высыхания затвердевает, очень удобно). И напоследок местами зашпатлевал шляпки саморезов и дефекты фанеры.

В принципе, на этом моменте уже можно подключать динамик и и слушать первые звуки бумбокса. Собственно, так я и сделал 🙂 После чего уже занялся его внешним и внутренним оформлением. Сразу оговорюсь, что дальнейшее является исключительно моей инициативой и не претендует быть грамотным и верным решением.

Снаружи короб планировал покрыть карпетом, опыта работы с которым не было. Читал, что клеится он встык, а не внахлёст, и по тем или иным причинам швы могут разойтись. Поэтому решил возможные места стыков закрасить чёрной краской, как раз нашлись остатки в баллончике. Далее изнутри и снаружи покрыл короб бесцветным лаком, чтобы защитить фанеру от влаги, особенно в зимний период. Затем дополнительно проклеил стыки изнутри узкими полосками виброизолятора, оставшимися после шумки дверей, просто лежали без дела, а выбросить жалко. И в завершение стенки изнутри заклеил кусками бипласта.

www.drive2.ru

Как рассчитать короб для сабвуфера. Посчитать обьем и размер корпуса саба

Как рассчитать объём и размер короба для сабвуфера – задача, которую придётся решать любому, кто планирует изготовить низкочастотную звуковую систему своими руками.Основным параметром при вычислении объёма будущей низкочастотной колонки является диаметр громкоговорителя. Диффузор динамика создаёт определённое давление воздуха. Воздушные волны должны без помех распространяться во внутреннем объеме акустической системы. Если короб будет слишком маленьким, то внутри колонки возникнет много отражённых волн в противофазе, которые буду гасить друг друга. Это негативно скажется на качестве звучания. Бас будет сухим и жёстким. Если объем короба получится слишком большим, в нём возникнет эффект реверберации и бас будет гулким, но «размазанным». Поэтому необходимо рассчитать объем сабвуфера по динамику.

Как посчитать объём короба для сабвуфера

Чтобы рассчитать литраж короба для сабвуфера нужно выбрать конструкцию низкочастотного устройства. Мощные низкочастотные системы делятся на три группы:

  • Закрытый корпус
  • Фазоинвертор
  • Бандпас

Закрытый ящик является самым простым в изготовлении. Он может иметь форму куба, прямоугольного параллелепипеда или трапеции со скошенной передней или задней стенкой. Закрытый короб, по своим габаритам, меньше других конструкций. Снижение объёма, при сохранении акустических характеристик достигается заполнением внутреннего пространства каким-либо демпфирующим материалом. Правильно рассчитать сабвуфер с закрытым ящиком достаточно просто. У него имеется только одна характеристика, это объём. Вырезать из соответствующего материала заготовки для конструкции «закрытый ящик» может даже неподготовленный любитель.

Несмотря на много достоинств закрытый короб имеет один существенный недостаток. Это самый низкий КПД из всех конструкций. Для того чтобы получить от закрытого ящика максимальное качество звука, динамик нужно максимально нагружать. Только в этом случае акустические характеристики изделия будут на высоком уровне. Посчитать коробдля сабвуфера с закрытым ящиком можно исходя из диаметра громкоговорителя.

  • 8 дюймов – 10-12 литров
  • 10 дюймов –13-25 литров
  • 12 дюймов – 26-36 литров
  • 15 дюймов – 38-58 литров

Чем больше диаметр динамика, тем больший получается разброс по объёму. Посчитать объем сабвуфера для мощных громкоговорителей сложнее, чем для компактных изделий. Это связано с индивидуальными характеристиками разных моделей.

Как рассчитать фи короб для сабвуфера

Фи или короб с фазоинвертором использует, для улучшения акустических характеристик, обратный ход диффузора динамика, точнее воздушную волну, которая при этом образуется. При расчёте сабвуфера в литрах делается поправка на толщину материала и учитывается только внутренний объём. Внутреннее пространство конструкции сообщается с окружающей атмосферой через специальный порт или тоннель, в котором находится определённый воздушный объём. Эта часть ящика называется фазоинвертор. Его размеры выбираются таким образом, чтобы энергия обратного хода диффузора передавалась в окружающее пространство в фазе с воздушной волной прямого хода диффузора. Этот эффект достигается в узком диапазоне частот и повышает КПД акустической системы. Фазоинвертор может иметь щелевую или туннельную конструкцию и настраиваться на определённую частоту. От этого зависит принцип его работы.

Правильно рассчитать объём короба для сабвуфера со щелевым фазоинвертором сложнее, чем для закрытого ящика. Сама конструкция фазоинвертора имеет больше деталей, размеры которых выбираются исходя из типа динамика. Высчитать короб под сабвуфер можно исходя из размеров громкоговорителя.

  • 8 дюймов – 20-35 литров
  • 10 дюймов – 35-45 литров
  • 12 дюймов – 46-76 литров
  • 15 дюймов – 78-120 литров

Здесь, как и у закрытого ящика имеется допустимый разброс по объёму. Это позволяет при изготовлении колонки своими руками экспериментировать, добиваясь максимально натурального звучания низких частот. Можно подобрать корпус для сабвуфера из подручных материалов. Главное это соблюдение размеров фазоинвертора.

Недостатком щелевого фазоинвертора является то, что он один раз настраивается при изготовлении и потом его параметры изменить уже невозможно. В этом отношении удобнее туннельный фазоинвертор. Он представляет собой ящик с отверстием в одной из стенок. К этому отверстию крепится пластиковый стакан или тубус, который состоит из двух частей. Они могут вдвигаться одна в другую, изменяя частоту настройки фазоинвертора. Правильно рассчитать объем короба для сабвуфера можно только с учётом резонансной частоты динамической головки и других параметров. Часто в паспорте на динамик указывается объем колонки, рекомендуемый производителем.

Как рассчитать и вычислить объем корпуса для сабвуфера

Бандпасс или полосовая система представляет собой акустический фильтр верхних и нижних частот. Конструкция бывает четвёртого и шестого порядков. Акустическая низкочастотная система состоит из двух секций, каждая из которой оборудована фазоинвертором. Секции разделены на два объёма перегородкой, на которой установлен громкоговоритель. Передняя и задняя плоскости диффузора работают в своём пространстве. Колонка с двумя объёмами и одним фазоинвертором является бандпасом четвёртого порядка, а система с двумя фазоинверторами, относится к шестому порядку. Рассчитать ящик для сабвуфера системы бандпасс будет сложнее всего.При расчёте литража сабвуфера учитывается не только размер динамика, но и частоты срезов акустических фильтров.

Как рассчитать короб для сабвуфера

Проще всего рассчитать размер сабвуфера, если он будет сделан в виде закрытого ящика. Там нет фазоинвертора или акустических фильтров и на основе диаметра громкоговорителя вычисляется рекомендуемый объём. Для того чтобы рассчитать литры для сабвуфера достаточно перемножить ширину, высоту и глубину ящика. Нужно иметь в виду, что динамики одинакового диаметра, но от разных производителей, будут звучать по-разному. Это затрудняет самостоятельный расчёт акустической низкочастотной системы. Как рассчитывается короб для сабвуфера.Следует знать, что учитывается только «чистый» внутренний объём.

Самостоятельный расчёт не учитывает тип динамика, его резонансную частоту и выходную мощность усилителя низкой частоты. Все эти факторы оказывают влияние на размеры короба для сабвуфера.Если в процессе работы возникают сложности, лучше воспользоваться несложными компьютерными программами для выполнения расчётов. Чаще всего используются следующие программы:

  • JBL Speaker shop
  • BassBox 6 Pro
  • UniBox

JBL Speaker shop включает в себя две утилиты. Enclosure Module позволяет сконструировать короб для звуковой системы, учитывая имеющийся динамик, или подобрать громкоговоритель под готовый корпус. В программе можно рассчитать закрытый ящик, фазоинверторную системы или рассчитать короб под два сабвуфера. Среди параметров, нужных для правильного расчёта НЧ колонки, программа учитывает компанию производитель, номер модели и резонансную частоту. Весь список параметров, используемых для точного расчёта будущей конструкции, включает в себя более десяти наименований. После того, как параметры введены, можно выбрать любой тип корпуса. Для конкретного динамика программа демонстрирует закрытый ящик, фазоинвертор или бандпасс с указанием достоинств и недостатков каждой системы. Для новичков в акустике имеется обучающий файл с наглядными примерами расчётов.Утилита Crossover Module позволяет рассчитать все параметры фильтра-кроссовера для любой акустической системы.

Как посчитать литраж корпуса для сабвуфера

Чтобы правильно узнать объём корпуса для сабвуфера нужно учитывать одну важную величину. Это передаточная функция салона автомобиля. Она определяется очень просто. Нужно самое длинное место в салоне умножит на два и на эту величину разделить скорость звука в воздухе.Если длина равна 2 м 45 см, то передаточная функция салона будет равна 343/4,9 =70. ПФС салона это частота в герцах. Это значение вводится как параметр при расчёте короба для сабвуфера с помощью компьютерных программ.

Чем больше параметров будет введено в программу конструкции акустической системы, тем с большей точностью и корректностью будет рассчитан её объём.

Объем для сабвуфера

Как узнать и посчитать объём сабвуфера в литрах. Наиболее трудоёмкими будут расчёты конструкций с фазоинвертором или бандпасс. Несмотря на высокие пользовательские параметры, конструкция бандпасс редко используется в автомобилях. Расчёт и изготовление акустической системы со щелевым фазоинвертором, требует больше деталей и столярных работ. Нужно точно рассчитать площадь порта фазоинвертора, а после изготовления и сборки конструкции нужно тщательно закруглить все внутренние углы, чтобы избежать воздушных вихревых волн. Проще рассчитать короб под сабвуфер на трубе.

Труба выполнена из пластика и состоит из двух сегментов, один из которых может перемещаться внутри другого. Такое устройство продаётся в специализированных магазинах. Передвижение составных частей трубы изменяет эффективную площадь фазоинвертора, что позволяет настраивать конструкцию на конкретную частоту.

Какой короб выбрать для сабвуфера определяется типом динамика и местом размещения басовой колонки. Если багажный отсек пустой и не используется для перевозки грузов, то низкочастотную акустическую систему лучше всего разместить там. Если часть багажника нужна для каких - либо целей, то лучше выбрать закрытый короб, так как он имеет минимальные размеры. Когда багажник использовать не удаётся, басовая колонка монтируется на полке за спинками задних кресел. В этом случае выбирается конструкция «Free Air».



dinamikservis.ru

Из чего делать короб для сабвуфера? Выбираем лучший матерьял

При создании своего сабвуфера и для его качественного и громкого звучания следует учитывать большое количество важных нюансов. К примеру, какой динамик к сабвуферу вы приобрели, на сколько правильный у вас короб, хватает ли мощности усилителя, достаточно ли усилителю мощности питания и т. д.


В этой статье мы затронем один из многих вопросов, который поможет вам приблизиться к более громкому и качественному басу. А именно ответим на вопрос, из какого материала лучше всего изготовить короб для сабвуфера?

Почему сабвуфер без короба не играет?

Если мы из короба работающего сабвуфера извлечём динамики, то обнаружим, что бас, который он качественно воспроизводил, исчезнет. То есть сабвуфер без короба (акустического оформления) не играет! Почему так происходит? Сабвуфер создаёт звуковые колебания в обе стороны, т. е. вперёд и назад. Если между этими сторонами нет экрана, звуковые колебания заглушают друг друга. Но если мы поместим сабвуферные динамики в закрытый ящик, то сможем разделить переднюю и заднюю часть сабвуфера и получить качественный звук. К слову, в фазоинверторе короб работает несколько по другому принципу, он воспроизводит звук в одном направлении, что увеличивает громкость по сравнению с З/Я примерно в 2 раза.

Принцип работы сабвуферных коробов

Вы скажете, зачем нам эта муть с частотами, волнами и коробами? Ответ прост, мы хотим наглядно и просто продемонстрировать вам, как влияет материал, из которого изготовлен короб на качество конечного результата.

Что происходит если короб сделан из не качественного материала

Теперь давайте представим, что вы сделали короб из бабушкиного шкафа, т. е. применили материал ДСП, который имеет толщину всего 15 мм. После этого изготовили из него сабвуфер средних мощностей. Что получится в результате?


Из-за недостаточной толщины стенок жёсткость короба занижена. При воспроизведении звука стенки короба начинают вибрировать, т. е. весь короб превращается в излучатель, звуковые волны, которые короб резонирует, в свою очередь гасят волны, которые излучает динамик с лицевой стороны.

Помните, мы говорили, что сабвуферный динамик без короба просто не может воспроизводить бас. Так и маложесткий короб будет создавать только частичное экранирование, которое не сможет полностью удержать взаимопроникновение звуковых волн, излучаемые динамиками сабвуфера. В результате, снижение уровня отдаваемой мощности и искажение звука.

Каким же должен быть сабвуферный короб

Ответ прост. Основное требование, которому должен соответствовать сабвуферный короб, это его жесткость и прочность. Чем жестче стенки, тем меньше вибрации, которые создаёт сабвуфер при работе. Конечно, в теории идеальным будет считаться короб, сделанный из керамической плиты или отлитый из свинца с 15 см стенками, но конечно, можно считать это за бред, т. к. такие сабвуферы будут иметь не только дорогое производство, но и огромный вес.

Виды и сравнение материалов для сабвуфера.

Рассмотрим реальные варианты материалов для изготовления сабвуфера и постараемся дать небольшое заключение по каждому из них.

Фанера

Лучше влагостойкая. На наш взгляд, это один из достойнейших материалов для изготовления акустического оборудования.

Но есть и пара минусов;

  • Это самый дорогой материал.
  • Проблемно найти фанеру толщиной более 18 мм.
  • При большой площади стенок начинает «звенеть» (нужны дополнительные рёбра жесткости или распорки)
МДФ

Сейчас набирает большую популярность. Он является неким промежутком между фанерой и ДСП. Основной его плюс — это меньшая, чем у фанеры цена (примерно как у ДСП) хорошая жесткость (но не дотягивает до фанеры). Легко пилится. Влагостойкость выше, чем у ДСП.

  • Проблемно, но возможно найти, толщину более 18 мм.
ДСП

Дешёвый, распространённый материал. Есть в каждой мебельной компании, в этих же компаниях можно заказать и распил. Этот короб вам обойдётся в 2-3 раза дешевле чем из фанеры. Недостатки:

  • Очень маленькая жесткость материала (пример про бабушкин шкаф выше).
  • Не влагостоек. Хорошо впитывает влагу и рассыпается. Особенно опасно если в ваш багажник попадает вода.

Как увеличить жесткость короба?

  1. Первое, самое простое и самое очевидное. Это толщина материала, чем толще материал, тем больше жесткость. Советуем при изготовлении сабвуфера использовать материалы как минимум 18 мм, это золотая середина. Если же ваш сабвуфер имеет мощность более 1500w RMS, то не будет лишним выбрать толщину материала 20 мм и более. Если у вас возникли сложности с поиском толстостенных материалов, можно воспользоваться следующими рекомендациями.
  2. Вариант, который добавит жесткости вашему коробу, это изготовление двойной передней стенки. Т. е. лицевой части, в которой установлен динамик. Эта часть сабвуфера больше всего подвержена нагрузке при его работе. Поэтому имея ширину материала 18 мм, сделав переднюю стенку двойной мы получаем 36 мм. Этот шаг существенно добавит жёсткости коробу. Также следует делать это при условии, что ваш сабвуфер имеет RMS(номинальную мощность) более 1500w. В случае если у вас сабвуфер на меньшую мощность, например,700w,переднюю стенку также можно сделать двойной. Смысл в этом есть, хотя эффект от таковогобудет не очень большой.
  3. Ещё совет, используйте распорки внутри сабвуфера для добавления дополнительной жесткости. Особенно это хорошо работает, когда сабвуфер имеет большой объём. Допустим у вас в коробе стоят два 12-дюймовых сабвуфера (динамика). В середине жесткость короба будет самой маленькой из-за большой площади. В этом случае вам не помешает укрепить конструкцию и установить распорку на этом месте.

Вот и всё что мы хотели вам рассказать про материалы для сабвуфера. Если эта статья помогла вам, оцените её по пятибалльной шкале ниже.

Хотите сами попробовать рассчитать короб? Для этого вам поможет наша статья «Учимся считать короб для сабвуфера».

caraudioinfo.ru

Чертежи для 12 дюймовых сабвуферов

Короб для сабвуфера JBL CS1214

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 28.3 л.

Короб для сабвуфера Machete M12D4

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 150.0 см2. Частота настройки: 35.0 Гц.

Короб для сабвуфера Ural TT 12

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 55.0 л. Площадь порта: 200.0 см2. Частота настройки: 36.0 Гц.

Короб для сабвуфера Rockford Fosgate Power 12" T1

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 35.0 л.

Короб для сабвуфера Avatar SST-2512D2

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 150.0 см2. Частота настройки: 35.0 Гц.

Короб для сабвуфера Rockford Fosgate Power 12" T1

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 200.0 см2. Частота настройки: 36.0 Гц.

Короб для сабвуфера Pride Pride Eco 12

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 60.0 л. Площадь порта: 195.0 см2. Частота настройки: 37.0 Гц.

Короб для сабвуфера Pioneer TS-W306R

Фазоинверторный для сабвуфера 12 дюймов | Труба (боковая панель)
Чистый внутренний объем: 43.0 л. Внутренний диаметр трубы: 76.0 мм Частота настройки: 36.0 Гц.

subbox.pro

Чертежи для 15 дюймовых сабвуферов

Короб для сабвуфера Skar DDX-15

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 113.0 л. Площадь порта: 415.0 см2. Частота настройки: 36.0 Гц.

Короб для сабвуфера Apocalypse DB-SA2715D2

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 100.0 л. Площадь порта: 300.0 см2. Частота настройки: 32.0 Гц.

Короб для сабвуфера Apocalypse DB-SA2715D1

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 100.0 л. Площадь порта: 300.0 см2. Частота настройки: 32.0 Гц.

Короб для сабвуфера Machete M15D2 Sport

Фазоинверторный для сабвуфера 15 дюймов | Щель (боковая панель)
Чистый внутренний объем: 90.0 л. Площадь порта: 200.0 см2. Частота настройки: 35.0 Гц.

Короб для сабвуфера Rockford Fosgate Power 15" T1

Закрытый ящик для сабвуфера 15 дюймов
Чистый внутренний объем: 64.0 л.

Короб для сабвуфера Avatar SST-2515D4

Фазоинверторный для сабвуфера 15 дюймов | Труба (боковая панель)
Чистый внутренний объем: 90.0 л. Внутренний диаметр трубы: 152.0 мм Частота настройки: 35.0 Гц.

Короб для сабвуфера Skar DDX-15

Закрытый ящик для сабвуфера 15 дюймов
Чистый внутренний объем: 85.0 л.

Короб для сабвуфера Machete M15 v2 Sport

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 100.0 л. Площадь порта: 300.0 см2. Частота настройки: 32.0 Гц.

subbox.pro

Короб для сабвуфера — Сообщество «Автозвук» на DRIVE2

Много копий сломано, резюмируя свой путь в этой заметке я сравню три типа короба.
Останавливаться на теории не стану, в поисковике такой информации море. В чем суть данной заметки, что касается автозвука тут на вкус и цвет все фломастеры разные, но я попробую сравнить короба в примерно равных условиях, возможно мои размышления помогут, не желающим углубляться в этот вопрос сделать правильный выбор.

И так главное правило не запилишь не узнаешь 🙂

Что имеем, условия сравнения :
Один автомобиль
Один и тот же усилитель моноблок
Одни и те же НЧ динамики

Разные типы коробов из фанеры 21мм

Первый ЗЯ
Отличный качественный звук. Признанный всеми SQшниками. Самый компактный, самый тихий из сравниваемых, не валит, не дышет. Слушать на нем современные жанры негрв, дабстеп и любой лоусаунд грустно.

Второй был у меня ЧВ
Самый большой, звук по мне самый что ни на есть идеальный, все на нем играет ладненько одни плюсы кроме одного минуса РАЗМЕР огромен.

Третий ФИ
Возвращаясь к началу, "не попробуешь не узнаешь" решил попытать счастье, обмануть всех и выиграть место. ФИ исполнение действительно компактное, производительность вроде как все уверяли на трубе будет могучая. О минусах узкая полка АЧХ, короб настроен был на 42 герца так как в моем автомобиле максимальный рез на этой частоте. Достаточно ровный результат показывал около своей настройки потом резкие спады. О всеядности ФИ говорить не стоит ее нет, затачиваем под то что мы слушаем.


Интересно проговорить о производительности ЧВ против ФИ. Напомню что ЧВ у меня не самый производительный одному к одному ( при идеальном соотношении один к полтора) . И так замер ФИ 138.8 против ЧВ 140.7. Что мы имеет в итоге при всех равных ЧВ производительнее ФИ и лучше звучит, намного лучше, ФИ своим звуком после ЧВ меня огорчил. Но размер единственный аргумент в пользу ФИ если смотреть с точки зрения результата, на месте занятом одним ЧВ под два десятых дина, можно разместить ФИ на 6 аналогичных динамиков . Которые несомненно дадут другой бюджет, но и совсем другой результат, звук конечно все равно остановиться в рамках своей горбатой фи настройки.

Для себя я решил если нет места под ЧВ, в авто буду делать для себя ЗЯ. Если вы любитель баса, а места нет то ФИ для вас.
Есть еще задненагруженный Рупор, но его габариты близки к ЧВ. Особых преимуществ перед ЧВ нет, я это исполнение отмел в пользу ЧВ из за универсальности. В ЧВ можно менять динамики не переделывая при этом короб.

www.drive2.ru

Чертежи для 10 дюймовых сабвуферов

Короб для сабвуфера Sony XS-GTR100L

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 23.8 л. Внутренний диаметр трубы: 72.0 мм Частота настройки: 38.0 Гц.

Короб для сабвуфера Machete M10D2

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 40.0 л. Внутренний диаметр трубы: 100.0 мм Частота настройки: 37.0 Гц.

Короб для сабвуфера Sony XS-GTR100L

Закрытый ящик для сабвуфера 10 дюймов
Чистый внутренний объем: 17.6 л.

Короб для сабвуфера Sony XS-GTR100L

Фазоинверторный для сабвуфера 10 дюймов | Щель (передняя панель)
Чистый внутренний объем: 40.0 л. Площадь порта: 138.0 см2. Частота настройки: 38.0 Гц.

Короб для сабвуфера Pioneer TS-A250D4

Фазоинверторный для сабвуфера 10 дюймов | Щель (боковая панель)
Чистый внутренний объем: 28.0 л. Площадь порта: 70.0 см2. Частота настройки: 38.0 Гц.

Короб для сабвуфера Machete M10D4

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 40.0 л. Внутренний диаметр трубы: 94.0 мм Частота настройки: 37.0 Гц.

Короб для сабвуфера Ural Molot 10

Фазоинверторный для сабвуфера 10 дюймов | Щель (передняя панель)
Чистый внутренний объем: 45.0 л. Площадь порта: 100.0 см2. Частота настройки: 35.0 Гц.

Короб для сабвуфера Ural Molot 10

Фазоинверторный для сабвуфера 10 дюймов | Щель (боковая панель)
Чистый внутренний объем: 45.0 л. Площадь порта: 100.0 см2. Частота настройки: 35.0 Гц.

subbox.pro

Короб под 10 дюймовый сабвуфер. Чертеж закрытого ящика для саба

Динамики диаметром 10 дюймов считаются самыми удобными для небольших звуковых систем. Такой размер позволяет поместить сабвуфер в багажном отсеке любого автомобиля. Динамики 25 сантиметров устанавливаются в ящике любой конструкции.

Короб для сабвуферов 10 дюймов может быть как герметично закрытыми, так и фазоинверторным.Наиболее простым в изготовлении является конструкция закрытого типа. Для динамика 25 см средний объём ящика должен быть 15 литров. Меньше 10 литров его делать не стоит, так как низкие частоты будут слишком «жёсткими» и бас не будет насыщенным. Если внутренний объём короба будет превышать 20 литров, то звук потеряет чёткость.

Короб для сабвуфера 10

Закрытый ящик для сабвуфера 10 дюймов своими рукаминесложно сделать из многослойной фанеры или МДФ.Самая простая конструкция сделана из деталей прямоугольной формы. В некоторых моделях фронтальная и тыловая стенки устанавливаются под углом, и готовая конструкция имеет форму трапеции. Закрытый короб для сабвуфера 10 дюймовдолжен быть полностью герметичным, поэтому после сборки колонки все внутренние швы промазываются силиконовым герметиком. Конструкция закрытого типа не нуждается в настройке, в то время как более сложные системы с фазоинверторами приходится настраивать.

Чертежи короба для сабвуфера 10

Перед расчётами колонки для сабвуфера нужно выбрать громкоговоритель. Среди разных динамиков диаметром 10” хорошие результаты при воспроизведении низких частот показывает динамик Herz DS250, поэтому чертёж короба для сабвуфера 10 дюймов разработан под эту модель.

Динамическая низкочастотная головка обладает следующими параметрами:

  • Номинальная мощность – 200 ватт
  • Пиковая мощность – 400 ватт
  • Чувствительность – 90 dB
  • Сопротивление катушки – 4 Ом

В конструкции громкоговорителя использован плотный диффузор конического профиля, изготовленный из полипропилена, в который для жёсткости введены минеральные добавки. Подвес из бутилкаучука обеспечивает высокую износостойкость в любых климатических условиях, при эксплуатации. Благодаря усиленной вентиляции, теплостойкая звуковая катушка защищена от перегрева, на большой мощности. Расчёт короба для сабвуфера 10основан на диаметре применяемого громкоговорителя. Материалом для закрытого ящика служит многослойная фанера или прессованная волокнистая фракция МДФ. Эти материалы легко обрабатываются, поэтому распил и сборку закрытой колонки можно сделать в домашних условиях.

Как рассчитать короб для сабвуфера 10 дюймов

Детали корпуса для сабвуфера 25 см должны иметь толщину не менее 18 мм, так как при меньших значениях возникают резонирующие обертоны, которые негативно влияют на звуковую картину. Ящик для сабвуфера 10 дюймов сделан в виде трапеции, у которой передняя стенка имеет угол наклона 35-400. Все детали конструкции соединяются с помощью саморезов. После сборки устройства все внутренние швы должны быть обработаны герметизирующей пастой. Для этого используется силиконовый герметик. Клеммная колодка для подключения проводов так же герметизируется.

В конструкции использован материал МДФ толщиной 20 мм. Короб закрытого типа, в отличие от фазоинверторного, не настраивается, поэтому изменить качество воспроизведения низких частот можно заполнив внутренний объём ящика синтепоном. Рекомендуется попробовать, как пустой акустический резонатор, так и с наполнителем и выбрать лучший вариант.

Ящик для сабвуфера 10 дюймов

Закрытый ящик для сабвуфера 10 дюймов прост в изготовлении и сборке, обладает хорошими акустическими характеристиками, воспроизводит чёткие басы с хорошей артикуляцией. Недостатком конструкции является низкий КПД. Колонка сабвуфера с фазоинвертором намного эффективнее воспроизводит низкие частоты и устройство можно настраивать, выделяя часть низкочастотного диапазона. На этом участке амплитудно-частотная характеристика будет иметь подъём. Фазоинвертор имеет большие размеры, чем закрытый ящик и требует более сложных расчётов. Характерным недостатком фазоинверторных конструкций является следующее. Мощный бас теряет свою «остроту» и чёткость и становится более расплывчатым.

Фазоинверторы для сабвуферов бывают щелевые и трубчатые. Первый тип фазоинвертора сложнее в изготовлении и настройке, поэтому для самодельных конструкций предпочтительнее трубчатый фазоинвертор. Два коаксиальных отрезка трубы можно купить или сделать самому. Настройка такой системы осуществляется перемещением внутреннего сегмента цилиндра, от чего длина фазоинвертора может увеличиваться или уменьшаться. Для получения мощного баса можно сделать короб под два сабвуфера 10 дюймов.Рекомендуется два динамика ставить в удвоенный объём. При этом эффект воспроизведения басов будет, как от динамика большего диаметра. Звук будет глубоким и ровным.

Короб под два 10 сабвуфера, конструктивно бывает разных типов. Громкоговорители располагаются в общем ящике, который оборудован двумя трубчатыми фазоинверторами. Такая система позволяет настроить оптимальное воспроизведение низких частот. В некоторых конструкциях диффузоры динамиков направлены друг на друга или один громкоговоритель расположен сзади другого. Для точной настройки сложных сабвуферов используются измерительные микрофоны и специальные компьютерные программы.



dinamikservis.ru

Новый короб для сабвуфера — Лада 2110, 1.6 л., 2004 года на DRIVE2

Рано или поздно у меня просто обязана была появиться в БЖ запись подобного рода:) И это случилось.

Сабвуфер Velas был куплен мной б/у уже в коробе (заводском, ЗЯ), и со временем созревала мысль приложить руку. И созрела:)

Итак, что имеем: Саб Velas st-12f, ном. мощность 250 Ватт и огромное желание сделать его песню лучше. За последнюю неделю я изрыл просторы интернета в поиске информации о постройке коробов. В большей степени почерпнул много полезного из FAQ'а сообщества "Автозвук". В общем, после тонны теоретический статей и собственных проб я имел на руках расчет подходящего ФИ короба:

Чистый объем короба: 75 л
Внешние размеры: 900 х 400 х 300 мм.
Параметры фазоинвертора:
Диаметр: 100 мм
Глубина: 160 мм

Сказано — сделано, отправляемся за фанерой (остановился на 20-миллиметровой, опять же, основываясь на советах бывалых) и тут же сталкиваемся с траблом: двадцатка есть не везде, а где есть — не все режут (в продаже листы 1,5х1,5м, такой запихнуть в десятку не вариант).

В итоге контора найдена. Решил отмахнуть две детали сразу (с запасом), дабы хоть как-то утоптать пиломатериал в машину

Итак, для работы было подготовлено:

Фанера 20 мм — 1 лист 1,5 х 1,5 м
Жидкие гвозди — 2 тюбика
Саморезы 41 мм — 100 шт
Труба канализационная полипропилен (фазоинвертор) — длина 200 мм, диаметр 100 мм
Аэрозольная краска (для фазоинвертора) — 1 баллон
Наждачная бумага
Циркуль
Электролобзик
Шуруповерт
Дрель

Прикинув, как сэкономить на материале при выбранных мною размерах, я разместил все детали на одном листе фанеры, вот так:


Поначалу резал пилкой для чистой фигурной резки. Она не выдержала длительных процедур, оставил ее запасным коллегам вырезание кругов, а пока поставил обычную по дереву


Первая примерка. Размерчик получается лютый

С каждым шагом предвкушение результата становилось все волнительнее:) Как-никак, первый опыт в коробостроении) Перенес детали на ровный пол и начал подгонку и сборку. Каждый шов перед стяжкой тщательно промазал жидкими гвоздями, для герметичности сооружения.

На герметичности короба экономить нельзя!


Старался шить саморезами каждые 5-6 см, как в учебнике:)

Между делом, пока ждал очередь на шуруповерт:)), покрасил фазик в черный цвет, дабы дать ему высохнуть к моменту установки на место.

Уделяем особое внимание внутренней части трубы (той, которая будет видна в чистовом исполнении короба), внешне красим только край

Короб почти собран, пора готовить места под начинку: разметил циркулем место под саб, фазик и контактную группу. Вот что в итоге получилось:

В вертикальном положении похоже на заготовку для неплохой домашней аудиосистемы)

Ну что ж, осталось совсем немного. Устанавливаю фазоинвертор, обильно снабжая его соединение тем же герметиком. Заблаговременно покрашенный фазик успел высохнуть на солнце, и встал как родной.

Стенка напротив выхода ФИ также выкрашена в черный из соображений эстетичности


Все тщательно промазано и скручено, ждем главного гостя:)

Вот и настал торжественный момент! Под мнимую барабанную дробь сажаю на место саб и вдвоем (!) выносим получившийся музыкальный агрегат в авто. Попасть коробом в багажник удалось не с первого раза:) но в итоге он встал на предназначенное место:

Красавец!

Места в багажнике стало заметно меньше после старого короба, но это ерунда. А теперь — ощущения:

1. Бас из сухого и короткого (как молотком в стену) превратился в мягкий, плавный.
2. Появилось давление, раньше оно не особо чувствовалось.
3. Из всего прослушанного в тестовом режиме дабстеп заиграл так, как никогда ранее не играл в моем автомобиле! Очень объемный звук.

Ну конечно я доволен, как тыща слонов! Своими руками, за дешево, давно планировал, да еще и получилось вполне прямо:) Сейчас этого бойца ожидает карпетирование и финальные штрихи по оформлению (специально оставил в неглиже для возможности доработок).

Всем мира и качественного звука!

P. S. Обтянул карпетом, процесс здесь.

www.drive2.ru

Короб для сабвуфера чертежи – Защита имущества

Короб для сабвуфера JBL CS1214

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 28.3 л.

Короб для сабвуфера Machete M12D4

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 150.0 см 2 . Частота настройки: 35.0 Гц.

Короб для сабвуфера Ural TT 12

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 55.0 л. Площадь порта: 200.0 см 2 . Частота настройки: 36.0 Гц.

Короб для сабвуфера Skar DDX-15

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 113.0 л. Площадь порта: 415.0 см 2 . Частота настройки: 36.0 Гц.

Короб для сабвуфера Sony XS-GTR100L

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 23.8 л. Внутренний диаметр трубы: 72.0 мм Частота настройки: 38.0 Гц.

Короб для сабвуфера Machete M10D2

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 40.0 л. Внутренний диаметр трубы: 100.0 мм Частота настройки: 37.0 Гц.

Короб для сабвуфера Apocalypse DB-SA2715D2

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 100.0 л. Площадь порта: 300.0 см 2 . Частота настройки: 32.0 Гц.

Короб для сабвуфера Rockford Fosgate Power 12" T1

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 35.0 л.

© 2019 – Программа для расчета короба сабвуфера. Вся информация, представленная на данном веб-сайте предназначена для свободного просмотра неограниченного круга лиц. Разрешается использование материалов (распечатывание, копирование) при условии указания ссылки на источник. Вопросы и замечания принимаются на [email protected]

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях правильного функционирования и улучшения сервиса.

Сабвуферный динамик это главный компонент в построение мощного и качественного баса. Но не менее важную роль играет короб куда вы его поместите. В зависимости от расчёта и вида короба один и тот же сабвуферный динамик можно заставить играть по-разному. К примеру, сделать бас более мягким или жёстким, быстрым или громким. А если короб рассчитан неправильно то и вовсе разочароваться в приобретённом сабвуфере. В данном разделе нашего информационного портала вы найдёте: различные чертежи коробов на популярные сабвуферные динамики рассчитанные и проверенные профессионалами. Сможете выбрать ту настройку короба, которая наиболее подходит под ваш музыкальный вкус. Готовую деталировку с размерами деталей. т. е. вы можете отдать чертёж в компанию которая оказывает услуги по резке дерева (мебельная), и через определённое время забрать готовые детали. Или можно сэкономить и сделать распил самостоятельно. В любом случае всё рутинную работу; какой нужен литраж короба, какая должна быть длина или объём порта, и многое много другое мы взяли на себя. Вам остаётся скачать расчёт короба для сабвуфера, напилить, скрутить, при желании обтянуть и радоваться громкому и качественному басу.

ЧВ короб или четвертьволновой резонатор представляет собой полую коробку, выполненную из любого мебельного материала. Конструкция используется для сабвуфера и позволяет добиться более глубокого звучания с гармоничным спектром. Подобные приспособления фирменного производства стоят довольно дорого, но короб можно собрать самостоятельно из подручных материалов. Именно об этом и пойдет речь в нашем обзоре.

Назначение, конструкция и принцип работы ЧВ короба

Конструкция ЧВ короба направлена на модулировку звукового потока. Используется эффект прохождения и отражения звука. Благодаря специальной конструкции корпуса достигается гармонизация звука. Особенно это хорошо проявляется на низких частотах и при установке сабвуфера. При соответствующих размерах ЧВ короб сделает звучание в басах довольно громким, ярким, но необычайно глубоким.

Короб для сабвуфера

Назначение и использование

В определенном контексте данное приспособление можно сравнить со звуковым процессором аналогового типа. Когда понятно назначение, разберемся теперь с конструкцией, принципом работы и расчетами. Предложенное решение особенно востребовано среди автомобилистов, желающих установить на подержаных автомобилях качественный звук, при определенных усилиях он будет не уступать дорогим аудиосистемам.

Итак, в техническом понимании ЧВ короб, что вытекает из названия, представляет собой резонатор. Речь идет о полой конструкции, с помощью которой воспроизводят звуки заданной частоты. Одной из функций резонатора является усиление аудиозвучания. Такое приспособление в машине позволит слушать громкую музыку, обеспечивать музыкальное сопровождение на природе или использовать в коммерческих целях, например, для озвучивания свадеб и гуляний. Наиболее популярным решением является короб к динамику 12 дюймов.

Принцип действия

С резонатором, еще одним примером которого является короб под ЧВ, автомобилисты могут быть знакомы в совершенно другой области. Например, используется в качестве функционального элемента глушителя. В данном случае полая конструкция имеет свои особенности и другое назначение.

С технической точки зрения резонатор представляет собой колебательную систему, накапливающую колебания за счет резонанса частот. Обычно конструкция предполагает «работу» с ограниченным набором частотных характеристик. В зависимости от конструкции различаются резонаторы накопительного и мгновенного действия.

Самодельный деревянный короб

Накопительный резонатор накапливает внешнюю энергию за счет снижения частоты внутренних колебаний. В математическом контексте любая конструкция резонатора, частота колебания которого больше частоты колебаний внешнего воздействия, является накопительным. Это происходит независимо от диаметра в 10 или 12 дюймов, но нужно выбирать разный объем.

Мгновенное действие подразумевает соответствие внутренней колебательной силы по периоду внешним колебаниям. Такие резонаторы увеличивают мощность звука за счет теплового поглощения окружающего пространства, смещения частоты на входе по мощности — изменяется за счет увеличения интервала воспроизведения.

Распространенный ЧВ короб имеет прямоугольную форму с перегородками, напоминающими по расположению гусеницу. Внешний вид будет зависеть от динамика и его особенностей, размера – 10″ или 12 дюймов. В настоящий момент можно найти схемы чертежей для любого частотного устройства, и выполнить резонатор без лишних затрат. Отличаться от фирменного будет незначительно.

Можно выполнить резонатор в миниварианте. Такое решение показано на рисунке.

Чертеж ЧВ короба под 12″

Чтобы получить чертежи ЧВ коробов 10, 12 и 15″ можно использовать поисковую систему или нашу базу резонаторов или же программу расчета. Проще всего искать по типу динамику и необходимому объему. Например, короб ЧВ под 12″ может быть реализован в нескольких вариантах, в зависимости от технических особенностей описанных и продемонстрированных ниже.

Как рассчитать резонатор к Урал самостоятельно?

Прежде всего, отметим, что основным материалом для выполнения данного аудиоустройства является многослойная влагостойкая фанера. Вход динамика по размеру соответствует выбранной модели. Объем и конструкция будут зависеть от технических задач: особенностей салона, необходимой мощности и других особенностей.

Конструкции в зависимости от направления порта

На рисунке видно, что влияет на конструкцию также направление порта и другие параметры. Иногда водителей после расчетов беспокоит, что габариты очень большие по сравнению с доступным пространством в салоне, поэтому рекомендуют конструкцию, соответствующую данной задаче.

Другие варианты корпуса

На фото показан пример расчет ЧВ короба, но в совокупности учитывается площадь сечения туннеля (например, 10″ или 12″), зависящая от калибра сабвуфера, например, Machete m10d2.

Пример

Используйте программу расчета Quarter Wave Box. Нужно будет только внести параметры динамика и объем короба. В противном случае вам придется сделать чертежи самостоятельно.

Для этого используйте готовые рекомендации – таблицу с размерами сабвуфера на 10, 12 дюймов и других. В ячейках показан объем, который нужно взять за основу для достижения тех или иных аудио-параметров. Также выбирается «настройка» в зависимости от предпочтений владельца машины и частоты. Короб может быть рассчитан на два и более динамика, могут быть разными 10″ или 15″.

Предложенные вариации демонстрируют некоторые решения для организации медиа-системы салона автомобиля, которые доступны для самостоятельного изготовления. Немного усилий, и вы получите в своем автомобиле качественную звуковую систему к вашему новому Machete m10d2 или Урал, учитывающую особенности вашего салона и предпочтения.

Как собрать коробку для сабвуфера

Введение в корпуса

Когда дело доходит до выбора типа корпуса, чтобы получить наилучший звук от вашего сабвуфера и сопоставления его с вашим музыкальным вкусом, это может немного сбить с толку. Назначение корпуса - улучшить низкие частоты и предотвратить повреждение низкочастотного динамика из-за чрезмерного отклонения. Прежде чем сделать окончательный выбор, вам необходимо учесть несколько вещей, которые в конечном итоге повлияют на ваш выбор стиля корпуса сабвуфера.Вот некоторые из ключевых моментов, которые вам необходимо учитывать:

  1. Сколько места в вашем автомобиле и сколько вы готовы пожертвовать.
  2. Какой тип динамика вы будете использовать? Некоторые громкоговорители предназначены для определенных типов корпуса. (см. рекомендации производителя)
  3. Какую мощность выдает усилитель и какие у него кроссоверы и регуляторы?
  4. Какую музыку ты слушаешь? Разные стили корпуса будут звучать по-разному.

После того, как вы определили вышеуказанные условия, вы сможете сделать выбор, который обеспечит наилучший басовый отклик. В следующих разделах будут описаны наиболее популярные типы корпусов, чтобы помочь вам сделать выбор, который соответствует вашим предпочтениям при прослушивании.

Бесконечная перегородка


Простая монтажная плата с бесконечной перегородкой:

Пример бесконечной перегородки:

Кривая АЧХ с бесконечной перегородкой:

Бесконечная перегородка не обязательно является ограждением.Это может быть просто доска или монтажная поверхность (называемая «перегородкой»). Это может быть плоская доска с прикрепленными к ней низкочастотными динамиками, а затем прикрепленными к спинке сиденья седана. Другой пример бесконечной перегородки - то, как динамики устанавливаются в задних полках большинства седанов. У динамиков нет корпуса, и динамики устанавливаются в лотке для упаковки лицевой стороной вверх. На многих автомобилях сабвуферы установлены в бесконечной перегородке заднего отсека для пакетов, рядом с широкополосными динамиками.При таком типе монтажа ствол обычно используется как «ограждение».

Бесконечная установка перегородки часто считается лучшим общим звуком из всех примеров, о которых мы собираемся поговорить. У них нет корпуса, который изменил бы естественное звучание вуфера. Поскольку у них нет корпуса, они не будут занимать столько места в автомобиле и могут быть установлены (в некоторых приложениях) там, где их можно даже не заметить.

Важно отметить, что у бесконечной перегородки есть некоторые ограничения.

При установке низкочастотных динамиков в конфигурации с бесконечной перегородкой у вас должен быть низкочастотный динамик, способный работать в бесконечной перегородке или в корпусе с портами. Вам необходимо убедиться, что вы как можно лучше герметизируете монтажную перегородку по отношению к автомобилю, чтобы звуковые волны от задней части динамика не могли достигать передней части динамика и вызывать гашение. Помните, что басы могут проходить через все, что не является твердым, например, через поролон на задних сиденьях и даже через другие динамики, установленные рядом с низкочастотными динамиками.Любые незаполненные области между передней и задней частью перегородки уменьшат количество басов. Идеальная установка бесконечной перегородки может быть проблемой из-за потенциальной трудности герметизации передней и задней части перегородки.

Кроме того, поскольку у них нет корпуса, для управления движением диффузора нет ничего, кроме подвески низкочастотного динамика. Вот почему важно иметь усилитель с дозвуковым фильтром, чтобы исключить любые повреждающие частоты, достигающие сабвуфера.Установка бесконечной перегородки ограничивает общую мощность низкочастотного динамика и его мощность. Вот почему лучше всего использовать низкочастотный динамик, специально разработанный для такой конфигурации монтажа. Вы также должны убедиться, что вы правильно изолировали переднюю и заднюю волны давления с помощью перегородки, иначе у вас будет ограниченный выход и басовый отклик.

Плюсы

  • Простота сборки
  • Плавная частотная характеристика
  • Не занимает много места в багажнике
  • Использует спад собственных частот динамиков

Минусы

  • Ограниченная мощность
  • Ограниченный выпуск
  • Для достижения наилучших результатов требуются определенные возможности кроссовера от усилителя.
  • Задняя сторона драйвера обнажена вместе с проводкой, и установка может быть неаккуратной

Герметичные корпуса

Простой герметичный корпус:

Простой герметичный корпус с внутренней распоркой шкафа:

Пример герметичного корпуса:

График частотной характеристики герметичного корпуса:

Фиолетовый - большой герметичный корпус
Зеленый - маленький герметичный корпус

Герметичный корпус имеет «закрытое» воздушное пространство.Обычно они изготавливаются в пределах диапазона внутреннего объема, указанного производителем. Внутренняя громкость будет варьироваться в зависимости от типа звука, который вы пытаетесь добиться. Герметичные корпуса могут иметь большие или маленькие внутренние объемы без портов или вентиляционных отверстий в корпусе. Воздух внутри корпуса работает как пневматическая пружина, контролируя движение конуса. Иногда их называют кожухами с акустической подвеской.

При выборе подходящего объема герметичного корпуса на ваш вкус, вам необходимо учитывать следующее: большой герметичный корпус будет иметь более плавный выход с более глубокими басами, но также может ограничить мощность, поскольку диффузор вуфера имеет меньший контроль на более низких частотах.Слишком большая мощность на низких частотах может повредить компоненты подвески динамика (объемный звук, звездочка, мишурные провода или формирователь звуковой катушки). Вы должны убедиться, что ваш усилитель не выдает больше мощности, чем рассчитаны на работу низкочастотных динамиков в корпусе такого размера. Этот тип корпуса обычно используется, когда вы пытаетесь очень точно воспроизвести музыку при умеренной громкости. Герметичные корпуса - одна из самых популярных коробок для тех, кто ищет очень точное воспроизведение звука.

Герметичные корпуса обычно используются, когда вы хотите воспроизводить громкую музыку с очень хорошим контролем конуса. Например, небольшие запечатанные коробки часто предназначены для более старого рока, хард-рока или спид-метала. Эти жанры музыки обычно содержат большое количество ударных в записи и не содержат много информации об очень глубоких басах в записях.

В небольшом герметичном корпусе бас будет очень «плотным» и контролируемым. НЧ-динамик будет обрабатывать большое количество энергии, потому что корпус ограничивает движение диффузора на более низких частотах, что может повредить динамик.Герметичный корпус меньшего размера даст вам немного больше мощности, или, как его еще называют, «удар», прежде чем он спадет, но начнется спад низких частот на более высокой частоте, чем в герметичном корпусе большего размера.

Герметичные корпуса большего размера будут воспроизводить более низкие басы и считаются немного более плавными по частотной характеристике, потому что у них немного меньше «выпуклостей» перед тем, как они спадут на выходе. У них не будет такой мощности, как у меньшего герметичного корпуса, но в целом они будут воспроизводить более низкие басы.Они также займут больше места в автомобиле, так как требуют большего объема воздуха. Они могут воспроизводить низкие басы с очень плавным и естественным звучанием.

Низкочастотный отклик в герметичном корпусе будет спадать со скоростью 12 дБ / октаву. Это плавный постепенный спад, который дает им очень хорошую кривую отклика и не будет иметь чрезмерных пиков на выходе на определенных частотах.

Плюсы

  • Очень точное воспроизведение низких частот
  • Плотный бас
  • Отличная управляемость
  • Довольно маленький размер
  • Простота сборки
  • Отличный низкочастотный диапазон
  • Спад низких частот при 12 дБ / октава

Минусы

  • Требуется корпус большего размера для получения глубоких басов.
  • займет больше места, чем бесконечная перегородка.
  • Требуется больше низкочастотных динамиков / корпусов / мощности для большей выходной мощности

Корпуса Bass Reflex

Корпус со слотами:
(показан без вида сверху)

Переносной корпус в стиле грузовика:

Пример перенесенного корпуса:

График частотной характеристики корпуса:

Оранжевый - корпус с большими портами
Желтый - корпус с маленькими портами

Корпус фазоинвертора (также называемый корпусом с отверстиями или вентиляцией) имеет порт или вентиляционное отверстие, которые увеличивают выходную мощность на определенных частотах.Этот тип корпуса сложнее построить. Вы должны следовать спецификациям производителя динамика, чтобы оптимизировать вывод и предотвратить повреждение динамика. Вентиляционное отверстие объединит выход задней части низкочастотных динамиков с передним выходом динамика. Он может быть настроен на определенные частоты, что позволяет добавить выходной сигнал около частоты настройки. Объем воздуха в корпусе, площадь вентиляции и длина имеют решающее значение для правильной настройки и управления мощностью. Если вы не соблюдаете рекомендуемые характеристики, очень возможны плохие басы и / или повреждение низкочастотного динамика.

Корпуса с портами очень популярны, потому что они могут значительно увеличить выходную мощность на определенных более низких частотах. Это может быть преимуществом, когда требуются экстремальные выходные уровни или если вы хотите максимизировать выход сабвуфера с помощью усилителя мощности меньшего размера. Как и во всем, есть как хорошие, так и плохие вещи. Для достижения максимальной производительности вам понадобится очень большой корпус с портами. Это займет больше места в автомобиле. Другой фактор, который следует учитывать при использовании большого корпуса с портами, - это большая «групповая задержка».Это очень редко обсуждается, но очень заметно в больших портированных корпусах. Коробка с переносом большего размера будет иметь большую групповую задержку из-за размера корпуса и его конструкции. Это смягчит басы. Воздействие или удар, которые вы почувствуете, не будут такими сильными. Большой корпус с портами может иметь значительно большую мощность, но за счет точного качества звука. Чисто как грязь? Хорошо! Рад, что ты понял. Ха-ха.

У переносных ящиков есть еще один набор проблем.Скорость спада басов на низких частотах составляет 24 дБ / октаву. Это означает, что они будут ограничивать низкие частоты, которые корпус может выдавать в два раза быстрее, чем герметичный корпус. Преимущество портированного корпуса в том, что он может играть громче, прежде чем нижние басы начнут спадать. Корпуса с портами часто намного больше, чем герметичные корпуса, чтобы они воспроизводили очень низкие басы.

Другая особенность портированных корпусов заключается в том, что они не контролируют движение драйвера, называемое экскурсией, ниже частоты настройки.Это называется «разгрузкой». Это означает, что ниже частоты настройки корпуса драйвер будет работать так, как если бы он находился в бесконечной перегородке. На более низких частотах это может вывести водителя из строя из-за «перегрузки». Вот почему корпуса с портами меньшего размера потребляют меньше энергии, чем корпуса с портами большего размера. Коробки меньшего размера не могут быть настроены так же низко, как корпуса большего размера. Высокий уровень мощности ниже частоты настройки приведет к перегрузке диффузора и повреждению динамика.

Одним из ключевых способов управления движением диффузора ниже частоты настройки является использование дозвукового или инфразвукового фильтра, как мы рекомендуем для бесконечной перегородки.Все сабвуферные усилители Kicker имеют либо дозвуковой фильтр с фиксированной частотой 25 Гц при 24 дБ / октаву, либо регулируемый дозвуковой фильтр, который регулируется от 10 до 80 Гц при 24 дБ / октаву. Регулируемый дозвуковой фильтр необходим для максимального увеличения мощности и защиты динамика. При правильной настройке у вас будет невероятный выход из корпуса с максимальной защитой динамика.

При настройке корпуса с портами вы должны убедиться, что у вас есть надлежащий объем воздушного пространства, правильная площадь порта и длина порта.Если порт имеет слишком маленькую площадь, воздушная скорость в порту будет выше и может вызвать «шум порта» при высоких уровнях выходного сигнала. Это может звучать как «свист» или «жужжание» из порта. Один из способов узнать, происходит ли это, - подержать руку или что-то за отверстие порта при игре на высокой мощности, чтобы увидеть, прекратился ли шум. Этот шум можно уменьшить, а в некоторых случаях можно устранить, закругляя или расширяя концы портов, но в очень маленьких портах шум неизбежен.Длина порта также является важным фактором и напрямую связана с территорией порта. Например, если вы увеличиваете площадь порта для устранения шума порта, вы также должны увеличить длину порта, чтобы сохранить настройку на той же частоте.

Теперь у вас есть еще одна проблема. Большие порты звучат лучше, но занимают больше воздушного пространства, а общий объем вашего корпуса увеличивается, делая корпус в целом больше. Теперь это баланс между размером, звуком и мощностью. Вы хотите, чтобы переносной корпус работал как можно тише и громче, но чем громче и ниже вы хотите, чтобы он играл, тем больше места для него потребуется.

Правила вентиляции:
При использовании портов следует помнить о нескольких вещах. Первое и самое важное - это площадь и длина, которые очень важны для правильной настройки. Изменение любого из них сильно повлияет на качество звука, производительность и долговечность динамика. Форма вентиляционного отверстия не так важна, как его общая площадь. Он может быть круглой, квадратной, треугольной, прямоугольной или любой другой формы, если его общая площадь эквивалентна требуемой для этого корпуса.Можно использовать несколько вентиляционных отверстий, если общая площадь равна указанной конструкции. Кроме того, вы должны держать вентиляционные отверстия подальше от других поверхностей. Например, если у вас круглое вентиляционное отверстие диаметром 4 дюйма, оно не должно быть ближе 4 дюймов от задней части корпуса, чтобы предотвратить расстроение корпуса. Просто помните, что вентиляционное отверстие должно позволять воздуху свободно течь без препятствий с любого конца. Прямое вентиляционное отверстие лучше, чем вентиляционное отверстие, которое нужно изгибать или складывать, чтобы поместиться в корпус. Изгиб вентиляционного отверстия также ограничит воздушный поток и немного расстроит корпус.Более длинные вентиляционные отверстия настраивают корпус на более низкие частоты, но требуют большего воздушного пространства в корпусе, чтобы компенсировать их смещение. Небольшие вентиляционные зоны имеют меньшую длину, но увеличивают скорость полета и могут иметь шум в портах.

Корпус меньшего размера с портами не будет играть так низко, как более крупный. Это связано с тем, что меньший корпус с портами не имеет достаточно воздушного пространства для настройки на более низкую частоту. Чтобы настроить переносную коробку на низкую частоту, вы должны использовать больший корпус с большим и длинным вентиляционным отверстием.В корпусе меньшего размера очень сложно разместить порт в корпусе из-за ограниченного объема воздушного пространства, с которым вам приходится работать. Это ограничит настройку корпуса на более высокую частоту настройки.

Плюсы

  • Увеличение выпуска
  • Более эффективный
  • Отличная управляемость

Минусы

  • Сложнее построить
  • Больше, чем герметичный корпус
  • Должен быть настроен на конкретный драйвер и объем корпуса
  • Бас звучит не так плотно
  • Низкие частоты затухают при 24 дБ / октаву
  • Может иметь «шум порта», если построен неправильно

Шкафы Bandpass

Bandpass Enclosure Пример:

Трехкамерный бандпасс-корпус:

Bandpass Enclosure Пример:

Корпус с симметричной нагрузкой (с полосой пропускания) предназначен для пропускания всего выхода корпуса через вентиляционное отверстие, меньшее, чем площадь поверхности динамика.В корпусе с полосой пропускания используются как герметичная, так и камера с отверстиями. НЧ динамик установлен внутри двухкамерного корпуса в перегородке между ними. Одна из камер выведена во внешнюю среду.

Основное преимущество корпуса с полосой пропускания - возможность значительного выхода через небольшое отверстие. Их также можно настроить для увеличения выходной мощности в узкой полосе частот. У них действительно много общих черт как герметичных, так и переносных корпусов. Размер герметичной камеры влияет на низкочастотную характеристику.Для более глубокого баса потребуется больше воздушного пространства, а значит, и коробка большего размера. Сторона с портом настраивает верхнюю АЧХ и выходной уровень. Камера с отверстиями большего размера даст более широкую полосу пропускаемых частот, но принесет в жертву выходную мощность корпуса. Как и в случае с портированной коробкой, площадь и длина порта сильно влияют на мощность и частотную характеристику, а также на качество и надежность динамика.

Другая проблема с типами кожухов с полосой пропускания связана с качеством звука. Поскольку динамик полностью заключен внутри корпуса, у них гораздо больше групповой задержки.Это означает, что басы не достигнут ваших ушей одновременно с передачей звуковой энергии из других динамиков системы. Это дает звук, который многие называют «медленным» или «мягким» басом. Часть этой временной задержки можно улучшить с помощью DSP для задержки сигналов другого динамика, чтобы вернуть музыку «в фазу» для более естественного звука.

Выходные данные полосовых блоков не являются исключительно плоскими или плавными по частотной характеристике. Это означает, что одни частоты громче других и не могут точно воспроизводить музыку в том виде, в котором она была записана.Меньшие по размеру корпуса с полосой пропускания дают наименее ровный отклик, но могут значительно увеличить выходную мощность в определенной, меньшей полосе частот. Последнее, что нужно учитывать, это то, что полосы пропускания будут «маскировать» искажения, что затрудняет локализацию сабвуфера, но с компромиссом. Если вы ограничиваете выход усилителя, будет не так просто услышать искажения, и вы с большей вероятностью повредите динамик и, возможно, усилитель.

Плюсы

  • Может быть более эффективным на определенных частотах.
  • Позволяет передавать басы через меньшие отверстия в зону прослушивания

Минусы

  • Маскируют искажения.
  • Они могут повредить динамик.
  • Ухудшение качества звука.
  • Сложнее построить.
  • Они могут стать довольно большими
  • Сложнее заменить динамик

Сравнительный график различных типов корпусов с одним и тем же вуфером:

Оранжевый - корпус с большими портами
Бирюзовый - корпус с полосой пропускания
Красный - корпус с бесконечными перегородками
Фиолетовый - большой герметичный корпус

Изобарические корпуса

Изобарические корпуса разработаны для получения максимальных басов в очень небольшом пространстве.Изобарический корпус - это уникальный тип корпуса, в котором вы используете два низкочастотных динамика и соединяете их вместе, чтобы действовать как один низкочастотный динамик с вдвое большей толкающей силой. Самым большим преимуществом является то, что требования к корпусу для этого стиля составляют половину рекомендуемого герметичного корпуса для динамика. Это означает, что вы можете получить отличные басы на очень маленьком пространстве. Недостатком такой конструкции корпуса является то, что вам придется покупать вдвое больше динамиков и включать каждую из них, как если бы она играла сама по себе.Это означает, что потребляемая мощность вдвое больше. Поскольку вы фактически перекрываете два динамика, общий выход будет таким же, как и для одного динамика.

Строительство очень простое. Как только вы узнаете, какой объем корпуса требуется для одного динамика, вы можете уменьшить внутренний объем воздуха вдвое по сравнению с исходной спецификацией. Низкочастотные динамики могут быть установлены в корпус лицом к лицу с внешним низкочастотным динамиком, подключенным не по фазе с низкочастотным динамиком, который имеет свой магнит внутри корпуса.Это даст эффект выталкивания / вытягивания и удвоит силу НЧ-динамиков, позволяя им работать в очень ограниченном пространстве. НЧ-динамики также могут быть соединены с воздушным пространством между ними либо лицом к лицу, магнитом к магниту, либо лицом к магниту.

Другое преимущество установки низкочастотных динамиков лицом к лицу или магнита к магниту, это сглаживает нелинейные свойства динамика. В более старых конструкциях динамиков толкающая сила иногда была не такой сильной, как тянущая. Это создало искажение, потому что оно не могло точно воспроизвести сигнал, который принимал говорящий.Изобарическая обработка помогла уменьшить это искажение, но с сегодняшними технологиями в этом больше нет необходимости.

Этот тип корпуса больше не пользуется большой популярностью из-за технологии низкочастотных динамиков, которую мы сейчас используем. Некоторым из сабвуферов сегодня требуется очень мало воздушного пространства для получения великолепно звучащих, глубоких басов, устраняющих необходимость вдвое уменьшать громкость корпуса. Фактически, Kicker усовершенствовал это, разработав низкочастотный динамик Solobaric еще в 1992 году. Kicker объединил электрические и механические свойства двух низкочастотных динамиков в одном низкочастотном динамике Kicker Solobaric.У него были все басы, как у обычного низкочастотного динамика, но на ½ внутренней громкости, необходимой для обычных динамиков.

Примеры изобарических герметичных соединений:


Подробнее:

Строительство и проектирование корпуса

Строительство корпуса

При строительстве ограждения стены ограждения должны быть как можно более жесткими. Любое изгибание корпуса резко снизит производительность ваших динамиков.Кроме того, все соединения и стены в корпусе динамика должны быть герметичными, включая отверстия для винтов и отверстия для проводов. Любые утечки или изгибы вызовут отмену, что приведет к снижению производительности.

Корпуса должны быть изготовлены из очень плотной и тяжелой древесины. Мы рекомендуем МДФ (ДВП средней плотности) или Medite (ДВП высокой плотности). Они жесткие, тяжелые и непористые, как некоторые ДСП. Мы рекомендуем МДФ 3/4 дюйма (19 мм), хотя МДФ 1/2 дюйма (12,5 мм) приемлем для низкочастотных динамиков 8 дюймов и меньше.

Большинство корпусов рассчитаны на несколько драйверов и требуют отдельных камер для каждого драйвера. Разделители - очень важная часть конструкции бокса, потому что они создают прочность в боксе и обеспечивают герметичное уплотнение между динамиками. Имейте в виду, что нет двух одинаковых вещей (даже динамиков одного размера и модели!). Это приведет к тому, что драйверы в открытой камере будут реагировать по-разному, что существенно снизит выходную мощность и управляемую мощность. При сборке коробки очень важно проклеить все стыки.Винты или скобы следует размещать примерно через каждые 4 дюйма (10 см). Шурупы для гипсокартона работают лучше, если они утоплены вглубь. Зенковка облегчает заливку головок винтов для краски или ковра и улучшает внешний вид корпуса.


Доказано, что качественный воздушный степлер является хорошей заменой шурупов для гипсокартона с потайной головкой. Используйте скобы 1-1 / 2 "(38 мм) или 1-5 / 8" (41 мм) не реже, чем каждые 3 дюйма (7,5 см). по каждому шву. Не забывайте клей для дерева. Это намного быстрее и плавнее, чем при использовании шурупов.

Склейте стыки по всей стене, чтобы обеспечить герметичное уплотнение. Мы рекомендуем клей Titebond или Elmer's Wood Glue.

Всегда рекомендуется использовать угловые распорки, также называемые клеевыми блоками, на каждом стыке в корпусе. Угловые распорки обычно изготавливаются из остатков древесины корпуса и имеют ширину примерно 1 дюйм (2,5 см). Раскосы следует приклеить и прикрутить или прикрепить скобами к стенам и заделать конопаткой по обоим краям, где они встречаются со стенами. обеспечить герметичное уплотнение.Не используйте герметик типа «плитка для ванной», он не поможет!

Не все угловые распорки будут соответствовать длине стены, к которой они прикреплены. Например, если длина стены составляет 36 дюймов (1 м), но на соседней стене уже есть угловая распорка, нам нужно будет вычесть один дюйм (2,5 см), чтобы распорки подошли друг к другу, а не перекрывали друг друга. два дюйма (5 см) от длины распорки, если на обеих соседних стенах есть распорки

При добавлении распорок к ограждению всегда добавляйте смещение дополнительной древесины к общему объему коробки, как это предусмотрено.


Другой тип распорки, называемый поперечной распоркой, следует использовать в любом пролете 12 дюймов (30 см) или более, чтобы предотвратить вибрацию панели. Чаще всего применяется от передней перегородки к задней стенке и между верхняя и нижняя стенки. Этот тип скобы обычно изготавливается из дерева размером 3/4 "x 2". Скоба будет контактировать с корпусом только на ее концах, где ее следует приклеить, завинтить или скрепить скобами. Для максимального Жесткость: идеально отцентрованная поперечная распорка может фактически увеличить гибкость корпуса и резонанс (на более высокой, более слышимой частоте).


Проектирование корпусов общего назначения

Фундаментальные вычисления Тиля-Смолла можно выполнить с помощью научного калькулятора и небольших знаний алгебры. Однако важно отметить, что в базовых расчетах некоторые факторы усреднены или удалены для простоты, и ответы, которые они дают, являются лишь приблизительными. Лучше всего использовать известные данные о конструкции корпуса, такие как приведенные здесь, или использовать компьютерную программу, такую ​​как LEAP 4.5, вместе с нашими опубликованными спецификациями драйверов, чтобы помочь вам в разработке корпусов.

Когда вы закончите свой корпус, важно убедиться, что громкоговоритель хотя бы близок к вашим проектным характеристикам. Для 100% уверенности в том, что все правильно, вы можете измерить частоту настройки бокса для вентилируемых корпусов. Если вы выполняли расчеты вручную или с помощью простой компьютерной программы (любая программа, требующая только Qts, Vas и Fs для расчета характеристик корпуса, проста), вы обязательно захотите измерить частоту настройки, потому что размеры вентиляционных отверстий, указанные в расчетах, могут быть достаточно выключенным, чтобы снизить производительность динамика.Обязательно измеряйте настройку с корпусом в автомобиле, акустическая среда динамика также может повлиять на его настройку.

При проектировании корпуса лучше всего следовать тому, что мы называем «Последовательность проектирования». Это простой трехэтапный процесс, который сэкономит вам много времени и сэкономит время!

Последовательность проектирования

Шаг первый: Определите размер корпуса.

Это легкая часть. Возьмите рулетку и садитесь в машину.Проконсультируйтесь со своим клиентом о том, сколько места он готов отказаться для своей системы. Измерьте эту площадь и запишите в дюймах высоту, длину и ширину.

Теперь мы научимся рассчитать объем шкафа по только что взятым размерам. Допустим, у нас есть доступное пространство: 14 дюймов в высоту x 41 дюйм в длину x 14 дюймов в ширину

Формула для вычисления объема довольно проста. Запомните ее сейчас, вы будете использовать ее много!

Высота x длина x Ширина = Общее количество кубических дюймов
Всего кубических дюймов / 1728 = Всего кубических футов
Всего кубических футов / количество водителей = Общее количество кубических футов на водителя


Что такое 1728 год и откуда он взялся? 1728 - это один кубический фут или 12 х 12 х 12.Разделение на это число преобразует общие кубические дюймы в общие кубические футы. Вам нужно разделить общий кубический фут на количество драйверов, которые будут установлены в корпусе, обычно два, чтобы получить общее количество кубических футов на драйвер . Так производитель обычно перечисляет спецификации.

При расчете объема шкафа вы будете работать с ВНЕШНИМИ и ВНУТРЕННИМИ размерами. Внешние размеры - это то, что вы получили после измерения свободного места в автомобиле. Внутренние размеры - это то, на что вы захотите ориентироваться при выборе динамика для корпуса.Какая разница? Толщина дерева, из которого изготовлен ящик. Например, если вы используете древесину 3/4 дюйма, вы должны вычесть двойную толщину древесины из каждого измерения, чтобы получить внутренние размеры.


Давайте снова посмотрим на наш пример и рассчитаем внутренние размеры, используя древесину 3/4 ".

3/4" + 3/4 "= 1,5"
14 "-1,5" = 12,5 "
41" -1,5 "= 39,5 "
14" -1,5 "= 12,5"

12,5 x 39,5 x 12,5 = 6171,88
ВНУТРЕННИЙ кубический дюйм

6171,88 / 1728 = 3.57
ВНУТРЕННИЙ куб. Футов

3,57 / 2 драйвера = 1,79 куб. футов на водителя

Шаг второй: расчет смещения


Смещение относится к пространству, используемому предметами внутри корпуса, которые влияют на общий объем, и в основном связано с драйверами в корпусе. Однако на общий объем корпуса также влияют другие факторы, такие как порты и распорки. Чтобы рассчитать точный объем корпуса, нам нужно учитывать порт, распорки и смещение динамика.


Смещение порта: Вычисление количества места, занимаемого портом, проверит вашу память о геометрии старшей школы! Сама формула выглядит довольно простой: Площадь x Длина = Объем. Сначала вам нужно знать размеры порта. В качестве примера мы будем использовать порт длиной 12 дюймов и диаметром 2 дюйма. Теперь нам нужно вычислить площадь круга того же размера, что и порт, в данном случае 2 дюйма (здесь на помощь приходит геометрия!) Площадь круга - это квадрат радиуса, умноженный на «пи» или 3.14 дюймов. Площадь круга = r2 x 3,14 Радиус нашего круга равен 1 дюйм (половина диаметра). 12x 3,14 = 3,14 "Затем мы умножим это на длину порта, 12". 12 "х 3,14" = 37,68 куб. дюйм. Итак, чтобы получить точный объем корпуса, нам нужно вычесть 37,68 куб. дюйм от общего объема.

Смещение скобы: После расчета смещения порта смещение скобы относительно легко. Брекеты подробно обсуждаются немного позже, так что доверьте нам пока. В качестве примера мы будем использовать скобу размером 1 x 1 x 20 дюймов.Все, что мы делаем, это умножаем размеры вместе (1 "x 1" x 20 "= 20 куб. Дюймов) и вычитаем эту сумму из общего объема шкафа. Кусок пирога! Не забудьте сделать это для всех скоб в корпусе, там их может быть довольно много!

Смещение драйвера: Драйвер также занимает пространство внутри корпуса. Если вы используете динамики Kicker, мы сделали расчет смещения драйвера очень простым для вас, просто посмотрите на таблицу на приложение стр. 25. В рекомендуемых объемах корпуса, которые мы приводим в таблицах, уже вычтено смещение водителя.Если вы используете наши динамики и следуете этой таблице, вам не придется рассчитывать смещение драйвера. Вернемся снова к нашему примеру. В настоящее время у нас есть 0,79 куб. футов на водителя перед перемещением. Коробка этого размера может работать как с 12-дюймовым, так и с 10-дюймовым драйвером. Давайте теперь посчитаем перемещение водителя туда, где мы находимся.

Смещение привода 12 дюймов = 0,0538 куб. Футов 1,79 - 0,0538 = 1,736 куб. Футов на привод 12 дюймов
Смещение привода 10 дюймов = 0,0334 куб. Футов 1,79 - 0,0334 = 1,757 куб. Футов на привод 10 дюймов

Теперь посмотрим на фигурные скобки.Два разных типа раскосов - это угловые и поперечные раскосы. В этом примере мы строим герметичный корпус в простой прямоугольной коробке. У нас будет двенадцать угловых распорок (по одной на каждое соединение) и шесть поперечных распорок (по одной на каждую стену).

У нас есть восемь угловых скоб размером 1 дюйм x 1 дюйм x 12,5 дюйма. В каждой из них используется 12,5 дюймов куб. дюймов от общего объема нашего корпуса, поэтому восемь из них используют: 8 x 12,5 "= 100 куб. дюймов.

Четыре из наших угловых распорок имеют размер 1" x 1 "x 37,5". Мы вычли два дюйма из длины, чтобы распорки встречались, а не перекрывали другие угловые распорки.Каждый из них использует 37,5 дюйма куб. Дюймов нашего объема, поэтому умножьте это число на четыре = 4 x 37,5 дюйма = 150 куб. дюйм.

Таким образом, для всех комбинированных распорок используется 250 куб. дюйм. Теперь разделим на 1728, чтобы преобразовать в кубические футы.

250 куб. дюйм. / 1728 = 0,0289 куб. ft.

Теперь мы вернемся к значениям объема корпуса, которые мы получили после расчета смещения драйвера и вычитания смещения распорки:

12-дюймовый драйвер 1,736 - 0,0289 = 1,7071 куб. футов
10-дюймовый драйвер 1,757 - 0,0289 = 1,7281 куб. ft.

Результат - мы используем 12-дюймовые вуферы Kicker Competition в герметичном корпусе! Еще одна возможность - это 10-дюймовые динамики Freeair в корпусе с переносом.Это может быть довольно долгий процесс, чтобы понять все эти разные вещи, но поверьте нам, все проблемы того стоят, когда вы закончите и получите корпус, который звучит потрясающе!

Допустим, вы измеряете автомобиль клиента на предмет доступного пространства, и оно практически не ограничено в одном направлении. Если два измерения известны, а другой не задан, у нас есть другой способ рассчитать громкость для конкретного динамика. Например, мы скажем, что заказчик хочет использовать наш 12-дюймовый драйвер Competition.Мы знаем, что рекомендуемый объем корпуса для C-12 составляет 1,75 куб. футов, так что на двоих это 3,50 куб. футов. Два наших известных размера - 39,5 дюймов и 12,5 дюймов (внутренние). Сначала мы найдем общие кубические дюймы на наших двух известных числах, просто умножим их вместе.

39,5 "x 12,5" = 493,75 "

Затем нам нужно вычислить общие кубические дюймы, необходимые для двух C-12. Все, что мы делаем, это умножаем 3,50 куб. Фута (рекомендуется для двух C-12) на 1728, чтобы преобразовать в дюймы.

Теперь мы разделим общее необходимое количество кубических дюймов (6048) на кубические дюймы, которые у нас уже есть (493.75), чтобы определить недостающий размер.

6048 / 493,75 "= 12,25 дюйма для ширины

Чтобы проверить это, умножьте все три числа:

39,5" x 12,5 "x 12,25" = 6048,44 куб. дюймы

6048,44 / 1728 = 3,50 куб. футов

Угловые шкафы

Чтобы определить объем шкафа на угловых коробках, нарисуйте схему вашего шкафа. Это очень поможет визуализировать то, что вы делаете.

Как показано на рисунке A



17 дюймов в высоту x 54 дюйма в длину x 5 дюймов сверху и 13 дюймов снизу

Поскольку формула для определения объема корпуса не позволяет использовать два разных размера ширины (5 дюймов сверху и 13 дюймов снизу), мы должны найти среднее из этих значений. две фигуры.

Чтобы найти среднее значение, сложите цифры (5 + 13), затем разделите на количество добавленных цифр (2).

5 "+ 13" = 18 "18" / 2 = 9 "

По сути, усреднение ширины 5 дюймов и ширины 13 дюймов дает нам прямоугольную коробку для работы вместо угловой (обратите внимание на пунктирную линию "корпус"). Теперь формула для расчета объема работает.

3,53 / 2 = 1,765 куб. футов на драйвер

Чтобы рассчитать внутренний объем, вы должны вычесть толщину древесины. Мы снова используем МДФ 3/4 " , поэтому вычтите 1.5 дюймов от каждого измерения.

54 "- 1,5" = 52,5 "
9" -1,5 "= 7,5"
17 "-1,5" = 15,5 "
52,5" x 7,5 "x 15,5" = 6103,13 куб. Дюймов
6103,13 71728 = 3,53 куб. Фута

Угловые шкафы с подступенком



С этим типом корпуса (рис. B) работать немного сложнее, чем с угловым корпусом, но мы поможем вам в этом. Следуйте приведенным ниже расчетам объема для углового шкафа с подступенком.

Используя рисунок C.

Размеры: 17 дюймов в высоту, 44 дюйма в длину, 5 дюймов в ширину (верх) и 13 дюймов (снизу) с подступенком 4 дюйма.

Во-первых, превратите коробку в прямоугольник, как мы делали раньше, усреднив верх и размеры нижней ширины:

5 + 13 = 18 18/2 = 9

Вместо использования всей высоты вычтите высоту подступенка, 4 дюйма для этого примера.

17 дюймов - 4 дюйма = 13 дюймов в высоту

Таким образом, внешние размеры для первой части (рис. C):

13 дюймов в высоту x 44 дюйма в длину x 9 дюймов в ширину



Давайте посчитаем объем этого корпуса (используя внутренние размеры).Вычтите только одну толщину дерева из этой высоты.

12,25 х 42,5 х 7,5 = 3904,68 куб. дюймы
3904,68 / 1728 = 2,25 куб. футов
2,26 куб. футов 12 = 1,13 куб. футов на водителя

Обратите внимание, что остался корпус размером 4 x 44 x 13 дюймов. Это просто еще одно воздушное пространство, для которого мы вычислим объем и добавим его к первой части. (Используйте внутренние размеры!) Опять же, вычтите только на одну толщину дерева с этой высоты.

3,25 x 42,5 x 11,5 = 1588,43 куб. дюймов
1588,43 / 1728 = 0.92 куб. футов
0,92 куб. фут. / 2 = 0,46 куб. футов на драйвер

Теперь добавьте 0,46 куб. футов к первой цифре:
0,46 + 1,13 = 1,59 куб. фут. всего на водителя Это чистое внутреннее воздушное пространство для каждой стороны корпуса.

Подробнее.

(2) Kenwood eXcelon KFC-XW12 12 ”Автомобильные сабвуферы мощностью 2400 Вт + корпус с вентилируемым сабвуфером

В комплект входит:

  • (2) 12-дюймовые сабвуферы Kenwood
  • (1) Двойной 12-дюймовый дополнительный корпус Rockville с вентиляцией
  • 20 Шурупы по дереву для гипсокартона (Шурупы по дереву - это тип шурупов; шурупы фактически сделаны из металла)
  • 20 футов синего провода динамика 14 AWG
  • 4 лопаточных терминала

Характеристики подводных лодок Kenwood:
  • Kenwood eXcelon KFC-XW12 12 дюймов, 1200 Вт, одиночный 4-омный автомобильный аудиосабвуфер
  • Конус из текстурированного полипропилена на резиновом подвесе
  • Диапазон мощности: 50-400 Вт RMS
  • Пиковая мощность: 1200 Вт
  • Частотный диапазон: 34-300 Гц
  • Чувствительность: 85 дБ
  • Глубина верхнего монтажа: 6-3 / 16 "
  • Объем герметичного ящика: 1.25 кубических футов
  • Объем переносимой коробки: 2,0 кубических фута

Описание

  • Размер 12 дюймов
  • Импеданс 4 Ом
  • Материал конуса Полипропилен
  • Материал окружения Резина
  • Ideal Sealed Box Объем 1,25 кубических футов
  • Ideal Ported Box Объем 2 кубических фута
  • Чувствительность 85 дБ на 1 Вт
  • Частотный диапазон 34 - 300 Гц
  • Пиковая мощность 1200 Вт
  • Глубина монтажа сверху 6 дюймов
  • Глубина крепления снизу 6 3/16 дюймов
  • Длина 11 дюймов

Описание корпуса Rockville:

Корпус динамика с двойной вентиляцией RDV12 изготовлен в США из МДФ класса «A» ¾ ». древесина.Этот корпус изготавливается промышленными предприятиями с использованием прецизионных станков для резки. специалисты, которые производят эти корпуса в США более 20 лет. Все Корпуса Rockville поставляются с индивидуализированным улучшенным клеем, не имеющим аналогов любого другого производителя. Это означает, что ковер останется на месте, а не разорвать или порвать. МДФ ¾ ”США намного прочнее любого импортного дерева. Этот сохранит работоспособность вашего бокса на оптимальном уровне, не сгибаясь и не деформируясь ваши вуферы.Ваши вуферы будут вам благодарны! КАЖДЫЙ корпус Rockville - это не только склеены на всех стыках, но также скреплены скобами. Если этого было недостаточно, мы добавляем слой Силикон в каждый шов! Это делает ваш корпус Rockville еще более зажигательным!

Эта модель модернизирована с полной толщиной 1 дюйм на лицевой стороне, где устанавливается сабвуфер. Это делает этот корпус одним из самых прочных в отрасли.

СДЕЛАНО В США С ГОРДОСТЬЮ!

Характеристики:

  • Rockville RDV12 Двойной 12-дюймовый корпус для сабвуфера с вентиляцией
  • Сделано в США с использованием только лучших качественных материалов - для наилучшего уровня производительности ваших сабвуферов!
  • 3/4 "США Конструкция из сверхпрочного МДФ
  • 1" Передняя лицевая панель из МДФ делает звук вашего сабвуфера еще лучше!
  • Машинная прецизионная вырезка монтажных отверстий
  • Лучший в мире Клей для особо прочной адгезии
  • Подпружиненные клеммы из высококачественного ЗОЛОТА
  • Разработаны, протестированы и разработаны для работы с большинством из сегодня популярные вуферы.Эти корпуса изготовлены с использованием качественных добавок. необходимо для максимальной производительности любой звуковой системы.

Размеры корпуса :

  • Тип корпуса: вентилируемый
  • Размер корпуса: двойной 12 "
  • Размеры в дюймах: 17,75 дюйма x 30,25 дюйма x 13,75 дюйма
  • Глубина сверху и снизу: 17,75 дюйма
  • Монтажная глубина: до 16 дюймов (глубина достаточна для любого сабвуфера, представленного на рынке)
  • Частота настройки: 39 Гц
  • Размеры порта: 2.5 дюймов x 13 дюймов x 12 дюймов
  • Общий объем на переводник (измерение для внешних размеров коробки): 2,1 кубических футов
  • Чистый объем на переводник (измерение для внешних размеров коробки за вычетом толщины дерева и порта): 1,55 кубических футов
О процедурах контроля качества Rockville:

В Бренд Rockville означает качество, инновации и ценность. Все Роквилл продукты проходят самые строгие стандарты контроля качества в промышленность.Продукты проходят месяцы тщательного тестирования, прежде чем они протяни руки. Все пользовательские функции протестированы, и все внутренние комплектующие проходят проверку на качество. Rockville производит продукты, которые практически не ломается! Rockville - один из немногих брендов в своем классе проверять каждую концептуальную модель в течение недель или месяцев перед запуском производство. После начала производства Rockville отправляет инженеров по продукции в Их фабрика контролирует качество каждой производственной линии. В течение производство каждого продукта проверяется, и, кроме того, Rockville принимает лишнюю милю, и их инженеры по продукции высокого уровня делают дополнительные контроль качества.Они тестируют определенный процент всех продуктов из производственной линии во второй раз, чтобы гарантировать, что качество соответствует их строгие стандарты, и убедиться, что никогда не будет продукты даже с небольшой проблемой. Все дополнительные корпуса Rockville с полной 90-дневной гарантией, хотя маловероятно, что вы необходимо использовать
Полный комплект для установки корпуса с двумя сабвуферами!

Включает:

  • 20 Шурупы для гипсокартона (Шурупы по дереву - это тип шурупов; шурупы фактически сделаны из металла)
  • 20 футов синего провода динамика 14 AWG
  • 4 лопаточных терминала

В этот комплект принадлежностей входит все необходимое для установки двух сабвуферы в корпус и подключите корпус к усилитель звука.Этот пакет является лучшим в линейке аксессуаров, которые мы собрал и протестировал.

Шурупы для гипсокартона были выбраны вручную нашей установкой. экспертов, потому что они очень аккуратно просверливают корпус, без сколы корпуса. Провод динамика 14 калибра. Это способ лучше, чем при использовании калибра 16. Вы можете быть на 100% уверены, что ваш корпус будет чистый сигнал к усилителю с этой вершиной линии провод динамика. Эти лопаточные терминалы также были выбраны вручную нашими специалисты по установке, чтобы сделать внутреннюю проводку простой, надежной и надежной. запустить звуковой сигнал чисто

Схема подключения динамика с двойной звуковой катушкой и сабвуфера

Двойные голосовые колонки (обычно это сабвуферы) могут сбивать с толку, это точно.Что еще хуже, , если вы не знаете, как правильно выбрать или подключить динамик с двойной звуковой катушкой, вы можете получить на меньше звука и мощности на , чем вы ожидаете!

Чтобы помочь вам во всем разобраться, я составил это удобное практическое руководство с подробными схемами, ответами на несколько распространенных вопросов и многим другим. Вы можете скачать и распечатать электрические схемы сабвуфера, если хотите.

Хотите узнать, как подключить сабвуфер с двойной звуковой катушкой или подобрать подходящий к усилителю? Читай дальше, чтобы узнать больше.

Что такое динамик с двойной звуковой катушкой?

Динамики с двойной звуковой катушкой очень похожи на модели с одной звуковой катушкой, за исключением наличия второй обмотки звуковой катушки, провода и клемм. Они оба используют провод небольшого калибра, плотно намотанный на «бобину» (трубку) динамика, которая находится внутри магнита, прикрепленного к конусу. Они издают звук при подаче музыкального сигнала.

Динамики с двойной звуковой катушкой (DVC), которые чаще всего являются сабвуферами, почти такие же, как и стандартные динамики с одной звуковой катушкой.Разница заключается в их дизайне и способах использования.

В чем разница между сабвуферами с двойной звуковой катушкой и с одной звуковой катушкой?

Стандартные динамики или сабвуферы состоят из следующих частей:

  • Металлическая корзина, в которой размещены детали динамика, а к
  • прикреплен магнит.
  • Большой постоянный магнит
  • Окружающий диффузор
  • Облицовка диффузора и пылезащитный колпачок
  • Катушка звуковой катушки (трубка, на которой сделана катушка)
  • «Паук» - жесткий, но гибкий материал, на котором подвешивается блок звуковой катушки.
  • Звуковая катушка: плотно намотанный провод малого сечения большой длины (подвешен внутри зазора в магните)
  • Провода и соединительные клеммы звуковой катушки

Сабвуферы с одной звуковой катушкой имеют только одну обмотку звуковой катушки динамика, в то время как модели с двумя звуковыми катушками имеют вторую звуковую катушку с таким же номинальным сопротивлением (сопротивление), добавленную в катушку.

Также добавлены 2-я пара проводов и клеммы проводов динамика.

Имеются ли различия в характеристиках динамиков с двойной звуковой катушкой?

Нет каких-либо прямых различий в характеристиках между одной и двумя моделями звуковой катушки одинаковой конструкции. Тем не менее, определенно есть несколько действительно хороших преимуществ, о которых я расскажу позже.

В большинстве случаев сабвуферы с двойной звуковой катушкой на немного дороже на , чем та же модель с одной звуковой катушкой, но не намного.Номинальные значения мощности обычно очень похожи (всегда перепроверяйте, чтобы быть уверенным), но могут немного отличаться.

Если вам нравится конструкция корпуса динамиков, полезно знать, что динамики с двойной звуковой катушкой часто имеют несколько разные параметры Тиле / Смолла. Параметры Тиле / Смолла - это просто подробные технические характеристики динамика, которые помогают понять, как он ведет себя в определенных коробках динамиков или конструкциях аудиокроссоверов.

Сабвуферы с одиночной или двойной звуковой катушкой: что лучше?

Нет лучшего выбора, когда речь идет о динамиках и сабвуферах с одной или двумя звуковыми катушками.

Когда дело доходит до выбора того или другого, ответ - «это зависит от обстоятельств». Следует ли вам использовать одинарные сабвуферы или сабвуферы DVC, зависит от сочетания факторов:

  • Минимальная номинальная нагрузка динамика (Ом) вашего усилителя
  • Независимо от того, является ли ваш усилитель только стерео или мостовым
  • Сколько динамиков / сабвуферов вы будете использовать

Большинство, но не все автомобильные усилители большей мощности можно использовать в качестве моста, в то время как домашние стереоусилители во многих случаях - нет.Напоминаем, что никогда не предполагает, что ваш усилитель может быть мостовым - всегда проверяйте!

Преимущества сабвуфера с двойной звуковой катушкой

Это правда, что стандартные сабвуферы (с одной звуковой катушкой) подходят для многих систем. Но, без сомнения, многие люди ограничены в их использовании, в то время как сабвуферы с двойной звуковой катушкой предлагают большую гибкость и преимущества.

1. Максимальная выходная мощность усилителя

В наши дни большинство автомобильных усилителей имеют определенную номинальную мощность (в ваттах) при определенном номинальном сопротивлении нагрузки динамика.Например, моноусилитель может иметь следующие номиналы мощности:

  • 350 Вт RMS при нагрузке на динамик 4 Ом
  • 600 Вт RMS на 2 Ом
  • 1000 Вт RMS на 1 Ом

Допустим, вы хотите использовать одиночный (моно) бас и только один сабвуфер. Обычно вы можете получить максимум 600 Вт от усилителя, поскольку обычно доступны только сабвуферы с сопротивлением 2 Ом или выше.

В то время как вы, , могли бы добавить 2-й сабвуфер на 2 Ом и подключить оба параллельно, это означало бы, что вам придется купить коробку большего размера, потратить больше денег, использовать больше места для установки и т.

Можно использовать 2-омный сабвуфер DVC и подключить его параллельно, чтобы усилитель выдавал полную мощность. В противном случае вы никогда не достигнете той мощности, которую вы заплатили за свой усилитель.

Это , особенно , актуальный сегодня, поскольку современные усилители класса D имеют такие номиналы, а некоторые из них способны выдерживать сопротивление 1 Ом.

2. Каналы усилителя и специальные настройки

Как я упоминал ранее, не все усилители можно соединить мостом. Это большая проблема , если у вас, например, одноканальный 4-канальный усилитель.Как можно добавить сабвуфер и обеспечить его достаточной мощностью, не покупая второй усилитель?

С сабвуфером с двойной звуковой катушкой вы можете использовать один канал для каждой звуковой катушки, чтобы сабвуфер работал с достаточной мощностью. Точно так же для действительно мощных систем можно использовать один усилитель на каждую звуковую катушку для систем с одним или несколькими сабвуферами.

3. Согласование сопротивления нескольких сабвуферов / усилителя

Когда вы подключаете несколько сабвуферов к одному каналу усилителя или соединяете два канала моно, нагрузка в Ом, которую видит усилитель, зависит от комбинации последовательной или параллельной проводки сабвуферов.

Сабвуферы с двумя звуковыми катушками

предлагают несколько дополнительных опций, поскольку они позволяют вам выбирать больше комбинаций суммарной нагрузки в Ом, которые могут лучше соответствовать минимальным номинальным характеристикам вашего усилителя.

4. Возможность использования их дома для автомагнитол

Обычно невозможно эффективно использовать 8-омные сабвуферы для автомобильной аудиосистемы, поскольку они не могут обеспечить такую ​​же мощность, как 4-омные громкоговорители того же типа. Автомобильные сабвуферы с номинальным сопротивлением 2 или 4 Ом нельзя использовать с домашними стереофоническими усилителями, поскольку они не соответствуют минимальным требованиям к усилителю.

Они приведут к перегреву, отключению и даже необратимому повреждению домашнего усилителя.

Динамики

с двойной звуковой катушкой имеют здесь уникальное преимущество, так как вы можете использовать двойной сабвуфер на 4 Ом для как для автомобиля, так и для дома:

  • Последовательное подключение на 8 Ом для использования в домашней стереосистеме
  • Использование одного 4 Ом или параллельно 2 Ом для автомобильного стереоусилителя используйте

Это особенно хорошо, если у вас есть возможность получить хорошую цену за динамики, поскольку вы сможете использовать их, когда иначе вы не смогли бы.

Как выбрать и подобрать сабвуфер с двойной звуковой катушкой к вашему усилителю

Чтобы получить правильный сабвуфер с двойной звуковой катушкой, необходимо отметить несколько моментов:

  • Минимальная нагрузка динамика (номинальное сопротивление) вашего усилителя на интересующем вас уровне мощности
  • Сколько сабвуферов вы хотите использовать

Остальное относительно просто! Просто воспользуйтесь приведенными ниже схемами электрических соединений, и вы найдете нужную конфигурацию сабвуфера (ов), которую вам следует использовать.

Вам необходимо свериться с руководством пользователя (или с этикеткой) для усилителя, чтобы получить минимальную нагрузку на динамик, которую вы можете использовать вместе с максимальной номинальной мощностью нагрузки в Ом. Затем выберите нужное количество сабвуферов с двойной звуковой катушкой, которые можно подключить к усилителю.

Если вы в чем-то не уверены, не стесняйтесь спросить меня, оставив комментарий ниже или отправив сообщение.

Дополнительная схема подключения двойной звуковой катушки, 4 Ом

Щелкните здесь, чтобы загрузить.PDF-версию вы можете просмотреть или распечатать

Схема подключения двойной звуковой катушки 2 Ом

Щелкните здесь, чтобы загрузить версию .PDF, которую вы можете просмотреть или распечатать

Дополнительная схема подключения двойной звуковой катушки 8 Ом

Щелкните здесь, чтобы загрузить версию .PDF, которую вы можете просмотреть или распечатать

Дополнительная литература + если есть вопросы

У меня есть несколько отличных (и очень подробных, ) руководств, которые помогут вам с вашими потребностями в звуке:

Есть вопросы или нужна помощь?

Если вы все еще не знаете, как подключить динамик с двойной звуковой катушкой или сабвуфер, просто оставьте мне комментарий ниже с подробностями.фут 3x 4x 12 или 2x 15 или 1x 21 Вентиляционное отверстие 128 кв. Дюймов x 20 дюймов в длину

Лучшие коробки для сабвуфера для глубоких басов (обзор и руководство по покупке) в 2021 году

Преимущества боксов сабвуфера

  • Оптимальные характеристики сабвуфера. Даже самые лучшие сабвуферы будут звучать почти ровно и несколько искаженно без хорошего корпуса сабвуфера. Без кожуха звук в передней части динамика будет сталкиваться со звуковым излучением сзади, что делает звук динамика плоским.Корпус сабвуфера помогает предотвратить это шумоподавление, а в конечном итоге - более сильные басы.
  • Защитите свой сабвуфер. Корпус сабвуфера помогает удерживать динамик в ограниченном пространстве, поэтому он не сильно перемещается при воспроизведении музыки на высокой громкости. Это помогает защитить динамик от физических повреждений, например разрывов и разрывов.
  • Не допускайте перегрева. Ваши динамики могут нагреваться, но они могут начать перегреваться, если они установлены в неправильное положение.Размещение их в вентилируемом корпусе гарантирует, что динамик будет получать достаточный поток воздуха, чтобы сохранять его прохладным, особенно при воспроизведении музыки в течение длительного времени.
  • Хороший эстетический вид. Большинство производителей проектируют коробки для сабвуферов с ковровым покрытием снаружи, которые подходят к интерьеру большинства автомобилей. Закрытые сабвуферы придадут вашему автомобилю стильный вид, особенно когда он помещен в багажник.

Типы коробок для сабвуферов

Герметичные коробки

Герметичный корпус - это воздухонепроницаемая коробка, в которой нет вентиляционных отверстий, но есть одно или несколько отверстий для динамиков.Поскольку воздух не попадает в корпус, на корпус динамика оказывается дополнительное давление при его движении вперед и назад. Хотя это может означать, что вашему динамику требуется много дополнительной мощности, чтобы преодолеть давление, дополнительное давление позволяет диффузору двигаться вперед и назад быстрее, чтобы обеспечить более точное звучание.

Портовые боксы

В отличие от герметичных боксов, портированные или фазоинверторные корпуса имеют дополнительное меньшее отверстие (порт) внизу или по бокам, которое помогает выпустить воздух и уравнять давление внутри и снаружи динамика.Хотя вы получите менее точный звук по сравнению с герметичной коробкой, он по-прежнему производит громкие басы и помогает снизить требования к мощности вашего сабвуфера.

Коробки с полосой пропускания

Коробки с полосой пропускания имеют большую сторону и сочетают в себе герметичность и портированную конструкцию. Конструкция включает две камеры, первая из которых представляет собой герметичный корпус, в котором находится сабвуфер, а перед ним встроена переносная коробка. Таким образом, сабвуфер и портовая коробка разделены. Такой дизайн помогает создать более громкие басы, чем варианты выше.

Коробки для сабвуферов Free-Air

Корпуса Free-Air включают в себя низкочастотный динамик, установленный на доске, а затем прикрепленный к задней палубе или багажнику рядом с задним сиденьем. В этом случае багажник будет действовать как ограждение, изолируя низкие частоты от задней части автомобиля. Это устраняет проблему искажения звука от сабвуферов без кожуха. Коробки такого типа удобны в установке, но работают только с сабвуферами, предназначенными для работы на открытом воздухе.

Ведущие бренды

Atrend

Altrend - U.Компания, базирующаяся в С., предлагает первоклассную аудиопродукцию. Ее всемирный центр расположен в Дели, Индия, а штаб-квартира - в Чикаго, штат Иллинойс. Компания производит 259 уникальных моделей корпусов и является известным дистрибьютором усилителей Banda Audio. Один корпус для сабвуфера с глубокими басами - это корпус для сабвуфера Bbox E12DSV Dual 12 ”с общей вентиляцией и ковровым покрытием.

America Sound Connect

America Sound Connect - американская компания по производству корпусов. Он предлагает более 10 000 классных конструкций коробок для сабвуферов, а также производит OEM-радиостанции и аксессуары, такие как клеммные колодки, декоративные кольца, решетки сабвуфера и концы проводов.Некоторые из его лучших коробочных конструкций - это универсальный сабвуфер с двумя 8-дюймовыми сабвуферами ASC и одиночный 8-дюймовый сабвуфер ASC.

Rockville

Rockville - производитель звукового оборудования, расположенный в Инвуде, штат Нью-Йорк. Он разрабатывает высококачественную морскую, автомобильную и домашнюю аудиотехнику, включая динамики, сабвуферы, динамики и корпуса динамиков.

Стоимость корпуса сабвуфера

  • Менее 50 долларов США: Это диапазон цен для большинства корпусов с одним сабвуфером.Они обладают теми же типичными чертами, как внешнее покрытие с ковровым покрытием, воздухонепроницаемые стены и проводка сабвуфера. Вы также можете приобрести несколько корпусов с двумя сабвуферами.
  • От 50 долларов и выше: Корпуса с таким бюджетом часто обладают лучшими низкочастотными характеристиками. Большинство из них изготовлено из высококачественной твердой древесины, такой как МДФ, и имеют качественное ковровое покрытие, защищающее корпус. Некоторые бренды продают свои сабвуферы вместе со своими корпусами, и вы можете купить оба, если вам нужно полностью обновить музыкальную систему.

Основные характеристики

Корпус Тип

Герметичные коробки лучше всего подходят для малых и средних автомобилей с небольшим пространством в автомобиле.Если у вас только один сабвуфер, экономичнее будет купить герметичный бокс. Если вы меломан, который любит громкую музыку во время длительных поездок на автомобиле, подумайте о приобретении переносного или бандпасс-бокса.

Размер

Если у вас автомобиль небольшого или среднего размера, то корпус для сабвуфера размером 8 или 10 дюймов может быть идеальным решением. Однако, если у вас есть дополнительное место в вашем автомобиле, вы можете воспользоваться более крупным, 12- или 15-дюймовым сабвуфером, поскольку он может сделать динамик громче. Кроме того, наличие большего пространства для движения воздуха вокруг динамика может помочь сохранить его в прохладе.Двойной или тройной сабвуфер - отличный способ сэкономить деньги и при этом получить больше басов.

Материал

Материал, из которого изготовлен сабвуфер, не только говорит о его долговечности, но также может помочь добиться лучшего звучания басов. Чаще всего для изготовления корпусов сабвуферов используются алюминиевые листы, фанера, стекловолокно, поликарбонат и древесноволокнистая плита средней плотности (МДФ). Из доступных вариантов ящики из МДФ и фанеры - одни из лучших материалов, поскольку они обычно толстые, прочные и более доступны по цене, чем другие варианты.Стекловолокно также является хорошим выбором, поскольку оно прочное, легкое и устойчивое к атмосферным воздействиям.

Прочие соображения

  • Эстетика. Корпус должен дополнять интерьер вашего автомобиля. Большинство производителей делают свои корпуса с внешним ковровым покрытием или наклонной конструкцией, которая выглядит привлекательно при установке в салон автомобиля.
  • Свободное место. Выполните все необходимые измерения, чтобы определить, достаточно ли в вашем автомобиле места для нового блока сабвуфера.Доступное пространство также определит, выберете ли вы коробку прямой или клиновидной формы.

Лучшие сабвуферы для глубоких басов Обзоры и рекомендации 2021

Советы

  • Нанесите дополнительный клей для дерева на каждый стык стены, чтобы предотвратить возможные утечки воздуха и сделать сабвуфер более долговечным. Некоторые корпуса послепродажного обслуживания могут иметь несколько дефектов, поэтому лучше проявить осторожность, пока корпус не развалится.
  • Всегда измеряйте размер вашей системы сабвуфера и размера ствола перед покупкой коробки.Если вы покупаете корпус в Интернете, вам следует внимательно следить за размерами продукта, чтобы получить идеальный размер, который не повредил бы ваши сабвуферы из-за дребезжания.
  • Устанавливайте корпус сабвуфера вдали от прямых солнечных лучей, чтобы предотвратить тепловые повреждения. Используйте тонированные автомобильные стекла, чтобы в жаркие дни все в вашем автомобиле оставалось прохладным.
  • Рассмотрите возможность установки блока сабвуфера в багажнике или под задними сиденьями. Таким образом, вы получите более сбалансированный звук из сабвуфера в задней части и динамиков у вашей двери и / или приборной панели.
  • Даже если у вас есть вентилируемый сабвуфер, старайтесь не слишком часто воспроизводить музыку на высокой громкости, так как это может привести к перегреву динамиков и повреждению внутренних компонентов

Часто задаваемые вопросы

Q: Что звучит лучше: портированная или герметичная коробка?

Коробки с отверстиями могут производить более громкий звук, поскольку в конструкции остается больше места для движения воздуха и увеличения звуковых частот. Герметичная коробка - отличный выбор, если вы предпочитаете более точный звук без дребезжания.

Q: Какой толщины должен быть корпус сабвуфера?

Большинство коробок для сабвуферов, представленных на рынке, имеют толщину примерно 5/8 дюйма. Этот размер не слишком тяжелый и достаточно прочный, чтобы прослужить долгие годы.

Q: Какая древесина лучше всего подходит для корпуса сабвуфера?

МДФ Дерево идеально подходит для изготовления корпусов сабвуферов. Древесина прочная, долговечная и достаточно толстая, чтобы ограничить искажение звуковых волн. На втором месте фанера, которая легче, чем МДФ, но достаточно прочная, чтобы обеспечить наилучшее качество звука при ламинировании.Третьим лучшим вариантом может стать стекловолокно, поскольку оно прочное и легкое, не реагирует на погодные и температурные изменения.

Q: Могу ли я поместить сабвуфер разных размеров в одну коробку?

Это делать не рекомендуется. Всегда выбирайте разные коробки, которые совместимы с размером ваших сабвуферов. В противном случае вы можете получить искаженный звук и повредить сабвуферы из-за всей вибрации из-за лишнего пространства.

Q: Где лучше всего разместить двойной сабвуфер?

Если у вас наилучшее сочетание высокопроизводительного усилителя, сабвуфера и корпуса, тогда не имеет значения, где вы разместите коробку, поскольку вы всегда получите отличное качество звука.Тем не менее, большинство людей помещают свои дополнительные ящики под сиденьями, поскольку это экономит место в багажнике.

Заключительные мысли

Коробка для сабвуфера ASC Single 12 дюймов с вентиляцией не зря занимает первое место в нашем обзоре. Помимо простоты установки в небольших транспортных средствах, она помогает усилить басы даже маломощного сабвуфера Корпус для 12-дюймового сабвуфера Rockville RSTS12 также отлично подходит для небольших автомобилей и доступен по более доступной цене. Он отличается прочной конструкцией и вмещает большинство 12-дюймовых неглубоких сабвуферов.

AC12D - Planet Audio

Отличная колонка за 60 долларов. Я имею в виду ДЕЙСТВИТЕЛЬНО, ДЕЙСТВИТЕЛЬНО отличный оратор. Но не определенно не качественный динамик PRO. Даже не близко.

Это сложный обзор.
Прежде всего, хочу отметить две вещи. Один я купил недорого 10-дюймовые Planet Audios на Amazon, и они мне очень нравятся. Я действительно так делаю. Они в моей машине, у них хороший усилитель, и они отлично работают.

2nd, я их покупал не на машину, а для замены некоторых перегоревших динамиков.Цена была отличной, и я надеялся, что, поскольку у них двойной голос, я смогу подключить их к 8 Ом, что действительно сработало. Я поставил в коробку приличный кроссовер, но результат меня не особо устроил. Я купил гораздо более дорогой кроссовер и попробовал еще раз, но все равно остался недоволен. При этом они действительно предназначены только для баса, и ничего больше. Это означает, что они не будут хорошо работать при двухстороннем кроссовере. вам понадобятся полнодиапазонные динамики или 3-полосная система.

Подробности помещаю ниже.

Плюсы:
Прайм-доставка (Удивительные камни Прайм).
Отличная цена
Низкая база
Хорошая упаковка.
Визуально ОЧЕНЬ красивый динамик (на самом деле действительно красивый - как спереди, так и сзади).
Heavy, Heavy Magnetic Двойные звуковые катушки
(можно подключить к ним 8 Ом, 4 Ом или 2 Ом).
Может выдерживать (как говорится) большую мощность.
Амазон забрал машину из моих обратных проблем

Минусы:
Нет средних частот, только басы. Я имею в виду НЕТ. Кроссовер по-прежнему нужен, но его нет.
Они действительно высасывают силу.Вам нужно много энергии - без большой мощности они не очень громкие.
Возможно, вам действительно придется потратить некоторое время на настройку звука, чтобы все заработало.
не сообщает мне размер звуковой катушки (мне просто любопытно).
плоский звук (без средних частот, это не очень теплое звучание).

Это не за или против.
Я узнал, что динамики PA имеют плоские упоры (на поролоне снаружи динамика нет пузырей). Это было ОГРОМНО. Моя крышка гриля (если ее так можно назвать) не подошла бы написать.Это давило на них.
Кроме того, некоторым не нравятся тяжелые магниты. Я определенно верю.

Если все, что вам нужно, это басы и больше басов, и вам нужно что-то дешевое, и вам нравится низкий звук, и вам нравится это чувствовать. Эти «возможности» отлично работают. Возможно даже получить 18 против 15. Тот же динамик, только большего размера и будет пропускать больше воздуха. Вам по-прежнему понадобится немного мощности, и ДЕЙСТВИТЕЛЬНО подумайте о том, как настроить звук. Если Вы ищете высококачественный звук ... Я имею в виду ДЕЙСТВИТЕЛЬНО, ДЕЙСТВИТЕЛЬНО хорошо звучащую музыку, вокал и биты, и действительно хотите, чтобы это было вместо ТОЛЬКО баса, найдите что-нибудь еще.

Одна вещь, которую я узнал после этого. Если вы хотите больше звука (полнее, шире), возьмите сабвуфер с большей звуковой катушкой (в лучшем случае она была средней) и убедитесь, что у нее очень высокая (около 100 и более) чувствительность (это было 89). Pyle Professional (громкоговорители 8 Ом) имел ОГРОМНУЮ 4-дюймовую звуковую катушку с чувствительностью 103 и магнитом на 200 унций. Тот же усилитель создавал звук, который был намного, НАМНОГО полнее, теплее и ДВАЖДЫ (серьезно) громче. громче и плотнее, и новые динамики сдувают их.Это 60 долларов на Amazon, 120 долларов на Amazon. Это не автомобильные динамики и не двойная звуковая катушка. Таким образом, они не будут работать в машине (если вы не возьмете две и не подключите их правильно). Это явно провалило мой «эксперимент» с системой громкой связи. В конце концов, я буду использовать их для чего-нибудь еще. Я также (кстати) понятия не имею о размере звуковой катушки на них.

Кстати, вы можете использовать сабвуфер более чем за 1000 долларов, если бы вы были действительно сумасшедшими. Я знаю это.

Я многому научился на этом. Я действительно так и сделал.Planet Audio делает другие громче и большие колонки. Им было меньше 15. Так что деньги тоже имеют значение. Я решил, что мне нужно сделать вложение и перейти к чему-то другому.

Итак, после всей этой разглагольствования, если вы только начинаете, ради денег они могут быть идеальными. Хотя они дешевле и не являются профессиональными автомобильными динамиками, они отличные динамики. Минус в том, что это не профессиональные динамики. Однако не ожидайте, что они будут такими. При этом, если бы я многого не знал и просто видел их в магазине, держу пари, что кто-то заплатил бы за них по 100 долларов.Они выглядят недешево. Звук тоже имеет значение. Они действительно справляются, и им требуется много энергии, но если вы все сделаете правильно, они будут работать и будут перемещать воздух. Вы можете создать хороший звук с хорошими динамиками и хорошим оборудованием, или вы можете чертовски эквализовать его (работает только до некоторой степени).

Последняя информация. В материалах есть что-то, что означает, что Amazon пришлось отправлять их по-другому. Несмотря на то, что они Прайм, им потребовалось несколько дополнительных дней, чтобы добраться сюда. Также из-за материала в них, потому что они не работали, я не мог их вернуть, хотя они были Prime.Я действительно связывался с Amazon по этому поводу и объяснил свою озабоченность, и им пришлось поговорить с руководством. В конце концов они согласились вернуть мне деньги, и я даже сохранил колонки (не было возможности вернуть их через Prime при стандартной доставке UPS) --- СУПЕР СТРАННО. Однако они не работали для меня. Судя по всему, Prime или no Prime, они не поставляются, как обычные колонки. Я купил другие колонки, и у них не было этой проблемы (они были доставлены через Prime). Это не было забавным опытом по телефону, сначала это расстраивало, Amazon позаботился обо мне, и, обратите внимание, я трачу много денег на Amazon.(У меня тысячи заказов, покупаю там ежедневно).

Так или иначе, в конце концов, стоило ли оно 60 долларов, наверное, да.
Я ими пользовался. НЕА.
Я ненавидел их? Нет, но у меня тоже был особый случай, и это были не те динамики.
Я бы порекомендовал Planet Audio. ДА. Мне очень нравятся мои 10 вуферов в машине. Они удивительны. Думаю, я заплатил 26 долларов за каждый (всего 52 доллара с БЕСПЛАТНОЙ доставкой)

Если мне нужно что-то сказать. Начни дешево, учись. Они покупают то, что вам нужно. На них полезно учиться.Небольшие вложения. Если вы знаете, что делаете, и у вас есть деньги, вам не нужно много тратить, но они могут быть неправильными. Вы даже можете посмотреть на некоторые другие субтитры Planet Audio, у них есть некоторые другие - некоторые выглядят довольно круто. Planet Audio намного лучше, чем BOSS или даже большинство PYLE (кстати). Это просто зависит от того, покупаете ли вы low-end или high-end. Но даже high-end Planet Audio - это не Rockford Fosgate или что-то еще лучшее в наши дни (я олдскульный, или просто СТАРЫЙ, я полагаю).

Это ПРО качество.Даже не близко.

В любом случае. Удачи и удачи.

Все, что вы хотели знать о сабвуферах

Если вы действительно хотите создать свою басовую часть, сабвуфер может быть незаменим. Вот подноготная ...

Когда я впервые заинтересовался звуком, домашние сабвуферы были довольно специализированными устройствами, которые интересовали только две группы энтузиастов Hi-Fi: тех, кто слушал большие концерты органной трубы, и тех, кто любил регги! С тех далеких дней все сильно изменилось, и сегодня сабвуферы теперь считаются - больше из-за фактора «домашнего признания», чем каких-либо потенциальных звуковых преимуществ - почти стандартной частью современных Hi-Fi и студийных систем мониторинга.

Сабвуфер PMC TLE1.

Таким образом, становится все более распространенным использование небольших «сателлитных» левого и правого громкоговорителей, а также одного или нескольких сабвуферов - формат, часто называемый 2.1. Два относится к основной паре стереодинамиков (левый и правый), а «.1» относится к сабвуферу с ограниченной полосой пропускания. Точно так же система объемного звучания часто обозначается как 5.1, что означает пять основных каналов плюс сабвуфер для обработки канала низкочастотных эффектов (LFE).

Однако в случае домашнего кинотеатра 5.1 и систем объемного звучания требуется специальный сабвуфер специально для обработки канала низкочастотных эффектов (LFE). Тот факт, что этот сабвуфер обычно также удваивается за счет использования управления низкими частотами (поясняется позже), чтобы обрабатывать низкочастотное содержимое всех пяти основных каналов, является просто удобством, которое позволяет использовать меньшие сателлитные динамики. Опять же, я вернусь к этой теме позже, но сначала я хочу рассмотреть механизмы стереомониторинга 2.1.

При правильном проектировании и использовании сабвуферы могут быть чрезвычайно эффективными и очень удобными. В равной степени, однако, очень легко разрушить любую возможность хорошего качества мониторинга с помощью неподходящего или плохо настроенного сабвуфера - и стоит отметить, что я, вероятно, видел девять неудовлетворительных установок на каждую хорошую!

Плохая установка сабвуфера обычно страдает от слишком сильного или плохо определенного баса. Часто есть очевидная «дыра» в частотном спектре в области кроссовера между сателлитными динамиками и сабвуфером.Именно «интеграция» через этот переходный регион действительно создает или разрушает систему в целом.

Наихудший вид системы сабвуфера будет обеспечивать только гулкий или монотонный «шум» энергии, независимо от высоты тона или динамики басового инструмента, и поэтому низкие частоты могут казаться медленными или запаздывающими по сравнению с основными динамиками. С другой стороны, хорошо спроектированная и хорошо сконфигурированная система обычно обеспечивает более точное отображение и имеет более четкий и прозрачный средний диапазон (благодаря более низким уровням искажений и интермодуляции) и более высокий общий выходной сигнал, чем можно было бы достичь с помощью только спутники.

С практической точки зрения, комбинацию сателлита и сабвуфера намного проще разместить и передвинуть. Отдельные корпуса динамиков более компактны и легче, чем полнодиапазонные динамики, и это часто является важным фактором, особенно в небольших домашних студиях и для установок для записи на месте.

Итак, цель этой статьи - попытаться объяснить, как и почему выбирать и использовать сабвуфер в контексте приложений стерео и объемного звука.

Первое, что нужно понять, - это основная концепция сабвуферной системы. Что он пытается делать и как работает? Очевидно, основная идея заключается в воспроизведении низких частот. В большинстве случаев это примерно две нижние октавы, от 20 Гц до 80 Гц. Однако здесь кроется первая серьезная проблема, которую мы должны принять во внимание: наличие специального блока, генерирующего низкие частоты, не гарантирует хорошего баса в комнате для прослушивания - на самом деле, это далеко не так!

Собственные акустические свойства помещения имеют первостепенное значение.Если вы поместите лучший в мире сабвуфер в комнату с плохой акустикой, вы получите очень плохие басы! Я часто сталкивался с системами мониторинга, в которых владелец добавил сабвуфер в надежде исправить слабые или неровные басы, но обнаружил, что ситуация либо не улучшается, либо фактически ухудшается!

Если в комнате есть неприятные проблемы со стоячей волной - а они есть почти во всех домашних студиях - очень важно сначала решить эти акустические проблемы, прежде чем вы тратите деньги или время на сабвуфер.

Захват басов для контроля и уменьшения стоячих волн в помещении - это тема, которую мы освещали много раз, а также популярная тема для постоянного обсуждения и рекомендаций на форуме Studio Design & Acoustics на веб-сайте SOS . Часто вы можете значительно улучшить акустику комнаты с минимальными затратами с помощью некоторых элементарных вещей, сделанных своими руками. А с обработанной комнатой вы вполне можете обнаружить, что ваши существующие динамики на самом деле воспроизводят гораздо больше и лучше басов, чем вы думали!

Еще одно полезное преимущество сабвуфера - это дополнительная мощность системы в целом.Акустическая энергия в музыке наиболее высока на низких частотах и ​​спадает с увеличением частоты. Таким образом, использование специальной коробки для обработки большей части требовательных к мощности басов снимает нагрузку со спутников с полезными преимуществами в отношении общей мощности и четкости.

Большинство стереосистем имеет два основных динамика, но у нас только один сабвуфер. Почему не два сабвуфера? В некоторых ситуациях наличие двух (или более) сабвуферов может иметь преимущества, но в целом обычно достаточно одного.Причина этого связана с тем фактом, что для частот ниже примерно 700 Гц наше слуховое восприятие измеряет разность фаз между звуком, поступающим в каждое ухо, тогда как выше этой частоты оно в основном использует разность уровней. На улице наша способность определять направление звука остается довольно точной вплоть до чрезвычайно низких частот, но эта способность теряется при прослушивании в помещении. Источники, генерирующие низкочастотные звуки (ниже примерно 100 Гц), имеют тенденцию делать это более или менее во всех направлениях (звуковая волна распространяется от источника во всех направлениях), потому что длина волны звука обычно больше, чем сам объект.Когда в замкнутом пространстве генерируется низкочастотный звук, создаваемые сферические звуковые волны отражаются от граничных поверхностей комнаты и возвращаются в уши с множеством фазовых отклонений из-за разницы в длине пути. Эта путаница сигналов не позволяет уху и мозгу определить достоверную разность фаз, поэтому нормальная направленная острота зрения не работает.

Итак, теоретически, поскольку вы не можете сказать, откуда берутся низкие частоты в комнате, одного сабвуфера будет вполне достаточно.Гармоники басовых нот будут воспроизводиться сателлитными громкоговорителями - которые обычно начинают преобладать выше 90 Гц - и они будут предоставлять много информации о направлении через разницу фаз и уровней обычным способом. Таким образом, хотя сам бас превращается в моно, впечатление стереоизображения на самом деле сохраняется совершенно удовлетворительно.

Эта теория хороша и хороша, но я часто слышу комментарии людей о том, что они могут слышать, где в комнате находится сабвуфер.Это не из-за каких-то особых акустических свойств с их стороны, а, скорее, из-за плохой работы некоторых сабвуферов! Конструкции, построенные по невысокой цене, использующие некачественные драйверы, и разработанные для повышения эффективности прежде всего, имеют тенденцию генерировать много «внеполосных» шумов - много гармонических искажений и слышимых шумов портов или других артефактов. Они занимают среднечастотный диапазон, что не только позволяет легко определить их положение, но также скрывает и маскирует критические средние частоты от сателлитных динамиков.Таким образом, добавление дешевого сабвуфера к качественным сателлитам на самом деле скорее сделает систему менее точной, чем более точной.

Хороший сабвуфер должен иметь очень линейный драйвер (который стоит дорого), точный и мощный усилитель (который стоит дорого) и хорошо спроектированный и собранный шкаф (что ... дорого). Но срезание углов в любом из этих аспектов - ложная экономия. Я слушал и использовал много разных сабвуферов, и лучшие по всем очевидным причинам произведены теми же компаниями, которые у вас ассоциируются с хорошими мониторами.Blue Sky, ATC, Genelec и PMC производят превосходные сабвуферные системы, которые очень хорошо интегрируются с предполагаемыми партнерскими проектами. Все они относительно легко настроить из-за присущего им точного согласования и соответствующих средств электрического выравнивания. В своей собственной системе мониторинга я использую сабвуфер PMC TLE1 (показанный выше), как часть большого 5.1-канального устройства, так и для расширения нижнего конца крошечных мониторов DB1 или ближнего поля TB2. В то время как многие сабвуферы представляют собой большие прямоугольные коробки, TLE1 имеет форм-фактор корпуса компьютерной башни, что я считаю привлекательным как с эстетической, так и с практической точки зрения.

При покупке сабвуфера главное - попробовать его в вашей собственной среде прослушивания с вашими собственными сателлитными громкоговорителями, особенно если сабвуфер от другого производителя. Некоторые комбинации будут интегрироваться намного лучше, чем другие, и только домашнее прослушивание покажет успех или неудачу конкретной комбинации.

На схеме показана система управления низкими частотами. Каждый из пяти основных каналов проходит через фильтр верхних частот, чтобы удалить низкочастотный элемент сигнала, прежде чем он будет передан на соответствующий усилитель и динамик.

Управление низкими частотами - это процесс удаления низкочастотного элемента сигнала, подаваемого на каждую сателлитную акустическую систему, и его маршрутизацию вместо этого на один или несколько сабвуферов. По сути, это ничем не отличается от обычного кроссовера - просто басовый драйвер размещен в отдельном корпусе, и в него должно быть включено какое-то средство микширования, чтобы объединить низкочастотные составляющие как минимум двух каналов.

В случае простой стереосистемы 2.1 это управление низкими частотами или фильтрация кроссовера обычно встроены в сабвуфер и могут быть активными или пассивными (в настоящее время большинство систем активны).Существуют различные подходы к подключению, но большинство из них сначала направляют линейные сигналы от контроллера или предусилителя на сабвуфер, который фильтрует сигналы и выводит их на сателлиты. Некоторые системы работают наоборот: сначала сигнал подключается к сателлиту, а затем к сабвуферу. Системы, предназначенные для домашнего использования, часто работают с сигналами уровня громкоговорителей.

Для систем объемного звучания 5.1 управление низкими частотами обычно выполняется в контроллере объемного звука или контроллере мониторинга, а не в самом сабвуфере.Схема на предыдущей странице показывает такую ​​систему. Каждый из пяти основных каналов проходит через фильтр верхних частот, чтобы удалить низкочастотный элемент сигнала, прежде чем он будет передан на соответствующий усилитель и динамик.

Все пять каналов также суммируются и пропускаются через фильтр нижних частот для удаления средне- и высокочастотного содержимого. Затем этот сигнал комбинируется со специальным сигналом LFE (который также подвергается фильтрации нижних частот и повышается по усилению в соответствии с соответствующими спецификациями) и направляется на динамик сабвуфера.Стоит иметь в виду, что, поскольку каждый из пяти каналов в системе 5.1 является каналом с полной полосой пропускания, сабвуфер должен быть в состоянии справиться с вкладом низких частот пяти полных каналов, плюс все, что может передаваться на LFE. канал - а это может быть много баса! Так что не стоит ожидать, что очень маленькая коробка сможет справиться, если вы любите слушать на серьезном уровне.

Конечно, разные системы реализуют управление басами по-разному. Некоторые используют активную фильтрацию повсюду, тогда как некоторые фильтруют только низкие частоты сигнала, поступающего на сабвуфер, полагаясь на естественный спад динамиков сателлитов для механической фильтрации высоких частот.Некоторые позволяют регулировать частоту и крутизну переключения фильтра. Профессиональные устройства обычно делают это с осмысленными техническими параметрами, в то время как домашние контроллеры обычно имеют более простые описания громкоговорителей «большие» или «маленькие».

Лучшие системы часто включают в себя какие-то ограничения или защиту от перегрузки для сабвуфера, а некоторые также включают средства задержки звука для каждого динамика, чтобы компенсировать неидеальное физическое положение. Большинство домашних систем применяют управление низкими частотами только к цифровым входам объемного звука (звуковые дорожки Dolby Digital и DTS), но не к дискретным многоканальным аналоговым входам, и это может вызвать проблемы, если вы хотите использовать дешевый домашний контроллер объемного звука для мониторинга объемного звука.Другой распространенной ловушкой является то, что в некоторые DVD-плееры встроены собственные средства управления низкими частотами, а это означает, что вам нужно убедиться, что вы не дублируете обработку!

Несмотря на то, что относительно легко генерировать высокие уровни басов в очень небольшой полосе пропускания (и это то, что обычно делают самые дешевые сабвуферы), разработать что-то, что может генерировать высокий выходной сигнал в широкой полосе пропускания с очень низкими искажениями и оставаться разумным размер, довольно сложно. Создание низкочастотного звука на студийных уровнях воспроизведения требует движения большого количества воздуха.Это требует мощного усилителя, очень большого басового динамика (или нескольких меньших) и большого смещения диафрагмы.

Самый простой способ добиться высокой эффективности - разместить драйвер в так называемом «шкафу с полосой пропускания». По сути, это резонансный настроенный блок, внутри которого скрыт драйвер, а звук выходит через один или несколько портов. Вы можете увидеть это довольно часто на дешевых домашних кинотеатрах и в автомобильных «бумбоксах». Несмотря на эффективность (читай громко!), Этот вид дизайна всегда имеет тенденцию звучать громоздко с однотонной реакцией.Это отлично подходит для съемок взрывов и падений, но не очень полезно, если вы хотите услышать, какие ноты играет басист, поэтому его лучше избегать при серьезном мониторинге.

В большинстве сабвуферов используется та или иная форма «рефлексной» конструкции, которая сочетает в себе практическую эффективность с достаточно широкой полосой пропускания и в корпусах удобных размеров. Принципы конструкции полностью понятны: передняя часть драйвера излучает напрямую, а его задняя часть вносит свой вклад через закрытый объем шкафа через один или несколько портов.Не все рефлекторные конструкции одинаковы, но большинство сабвуферов студийного качества будут иметь именно такой дизайн.

Менее распространенной альтернативой является конструкция «закрытого ящика». Корпус герметичен, и только передняя сторона динамика вносит звук в комнату. КПД относительно невысок, и к усилителю и драйверу предъявляются значительные требования (последний должен быть в состоянии справиться с необычно большими отклонениями). Однако этот подход имеет значительные преимущества с точки зрения его фазовой характеристики, синхронизации и искажений.Еще одна близкая вариация на эту тему - подход «линии передачи», который направлен на объединение лучших элементов как герметичных, так и рефлексных шкафов. Эти два типа, как правило, самые дорогие, но при этом их легче всего выровнять и интегрировать, и они обеспечивают наиболее точный звук.

Не обманывайтесь размером сабвуфера. Больше не обязательно означает лучшее или даже большее расширение низких частот, хотя обычно это означает громче; опять же о том, что нужно поднять много воздуха.

Физическое и электрическое выравнивание сабвуфера - это процесс, который неправильно понимают, но ошибиться - значит нарушить точность системы мониторинга в целом. Во-первых, очень важно, чтобы сабвуфер и сателлитные динамики находились в одной фазе друг с другом - под этим я подразумеваю их электрическую полярность и синхронизацию по времени. Если это не так, область кроссовера будет иметь очевидную выпуклость или провал в уровне. Потенциально существует множество источников фазовых сдвигов, которые могут испортить область кроссовера.Сабвуфер и сателлитные динамики должны учитывать свои собственные механические фазовые характеристики, а также электрические фазовые характеристики самих кроссоверных фильтров. Существует также временная задержка, вызванная расположением динамиков на разном расстоянии от слушателя, а некоторые конструкции кабинетов вводят дополнительные акустические задержки, которые часто сильно зависят от частоты (а в некоторых случаях могут превышать 40 мс - весь видеокадр!).

Если на вашем сабвуфере есть регулятор фазы, как на изображенном здесь PMC TLE1, вы обнаружите, что небольшие регулировки фазы часто могут значительно повлиять на плавность области кроссовера, особенно если сабвуфер и сателлиты от разных производителей. производители.

Многие сабвуферы с лучшими характеристиками включают в себя функцию регулировки фазы (переключаемую или бесступенчатую), которая может помочь исправить механическую и электрическую разность фаз между сателлитами и сабвуфером. К сожалению, не все конструкции одинаково эффективны и, что более важно, фазовая коррекция - это не то же самое, что компенсация задержки. Если сабвуфер расположен ближе или дальше от слушателя, чем сателлиты, потребуется некоторая компенсация задержки для достижения правильной временной синхронизации.Хотя некоторые системы управления низкими частотами или системы мониторинга объемного звука включают эту функцию, не все это делают.

Когда дело доходит до размещения сабвуфера, следует учесть несколько моментов. Хотя высококачественный сабвуфер не должен выдавать более высокие частоты, которые позволяют определить его положение путем прослушивания, это не означает, что его можно поставить где угодно. Во-первых, расположение сабвуфера в комнате - особенно его близость к стенам - будет иметь значительное влияние на его частотные характеристики и характеристики во временной области.В обычной комнате будет несколько «лучших» мест среди множества других, которые неприемлемы. Во-вторых, если не предусмотрена компенсация задержки, сабвуфер в идеале должен располагаться на том же расстоянии от слушателя, что и сателлитные динамики.

Имеет смысл разместить одиночный сабвуфер перед слушателем, а не сзади, а также прямо напротив места слушателя. Он должен располагаться подальше от углов, но вы также не должны размещать его в центре ширины комнаты, чтобы свести к минимуму возбуждение стоячих волн.Чем ближе сабвуфер расположен к стене, тем сильнее будет усиление низких частот. Некоторые модели предназначены для размещения близко к стене, чтобы извлечь из этого выгоду, но некоторые - нет, а это означает, что вы всегда должны проверять рекомендации производителя. Часто небольшие изменения расстояния по отношению к стене могут сильно повлиять на баланс глубоких басов, поэтому не бойтесь экспериментировать.

Для того, чтобы сабвуфер работал должным образом и его нельзя было найти, кроссовер между сабвуфером и сабвуфером должен быть установлен ниже примерно 90 Гц, а это означает, что в идеале сателлит должен иметь приличный отклик до 70 Гц или около того.Все, что выше, начинает вторгаться в средние частоты, и сабвуфер становится доступным для поиска. Организация THX рекомендует кроссовер на частоте 85 Гц, и я обнаружил, что в большинстве случаев это хорошая отправная точка.

В идеале, сабвуфер и спутниковая система должны быть выровнены с использованием надлежащего акустического измерительного оборудования, но немногие из нас имеют к нему доступ или опыт для правильной интерпретации результатов. К счастью, обычно вы можете получить очень хорошие субъективные результаты, если уделите этому немного времени и терпения и примените логический подход.

Начните с размещения сабвуфера в положении слушателя с приблизительными настройками фильтра и громкости - 85 Гц и примерно правильной громкостью. Затем вам нужно будет воспроизвести коллекцию музыкальных треков с хорошо записанными басовыми партиями в разных тональностях. Или создайте свой собственный тестовый трек, используя звуковой генератор или клавиатуру, играя каждую ноту перкуссионно (не непрерывно) и с одинаковыми настройками скорости. Все, что вам после этого нужно сделать, это ползать по полу и прислушиваться к каждому потенциально практичному расположению сабвуфера, в котором положение обеспечивает наиболее стабильный и естественный басовый звук.Вы обнаружите, что в одних местах звучат громкие и резонансные ноты, в других - явно слабые или отсутствующие. Надеюсь, вы обнаружите одно или два места, где звук хорошо сбалансирован, а все басовые ноты довольно однородны. Определив оптимальное место, поместите туда сабвуфер и верните свое кресло для прослушивания.

Размещение сабвуфера очень важно. Чтобы найти подходящее место, нужно встать на четвереньки, передвигаться и слушать хорошо записанные басы с сабвуфером в обычном положении для прослушивания.Когда вы найдете, где он звучит лучше всего, переместите сабвуфер туда.

Теперь вы можете оптимизировать уровень сабвуфера и, если имеется, частоту переключения фильтра и фазу / задержку. Эти элементы управления, как правило, интерактивны, поэтому вам, вероятно, придется циклически повторять их настройку, прежде чем вы придете к наилучшей комбинации. Обычно я начинаю с сабвуфера, повернутого вправо вниз, а затем проигрываю большую коллекцию музыки, концентрируясь на том, как звучат средние и верхние басовые ноты.

Узнав, что сателлиты делают сами по себе, я начинаю повышать уровень сабвуфера до тех пор, пока все басовые ноты не станут ровными, независимо от высоты звука.Очень легко переварить уровень сабвуфера, и хотя это может звучать впечатляюще, это быстро утомляет и приводит к легким басам, так что не торопитесь и слушайте критически.

Если самые глубокие и самые высокие басы кажутся правильными, но все идет не так в области кроссовера, попробуйте немного увеличить или уменьшить частоту кроссовера, чтобы найти наиболее плавный переход. Если есть фазовый контроль, вы обнаружите, что небольшие настройки фазы могут часто приводить к удивительно большим различиям и здесь, особенно если сабвуфер от другого производителя от сателлитов.Помните, что все три элемента управления будут взаимодействовать, так что не торопитесь, живите с хорошими настройками какое-то время и не бойтесь экспериментировать.

Я обычно даю хотя бы час на настройку сабвуфера на слух, и обычно продолжаю тонкую настройку в течение нескольких дней после этого, пока я не буду счастлив, что добился наилучших возможных характеристик.

Наконец, помните, что низкие частоты очень трудно сдерживать. Добавление сабвуфера неизбежно приведет к тому, что часть ваших вновь обретенных глубоких басов покинет комнату для прослушивания.Это вполне может раздражать ваших соседей, даже если они раньше терпели систему без сабвуфера.

Related Post

2021 © Все права защищены.
