alexxlabЧертежи и схемы картонных коробок
Чертеж коробок
В процессе разработки эргономичной, качественной и привлекательной коробки для упаковки товаров важнейшим этапом является выбор конструкции. Она должна быть несложной для сборки, легкой и недорогой в производстве. На предприятиях по разработке и производству коробок, в том числе из гофрокартона, этой задачей занимаются технологи. Им изместны стандарты, ГОСТ и индивидуальные особенности каждого взятого в отдельности изготовителя. Но, что делать, если технолога нет рядом? Неужели придумывать конструкцию с нуля?
Существуют стандартные конструктивные решения, которые зарекомендовали себя и проверены временем. Их используют, в том числе, и производители гофроупаковки. Такие стандартные конструкции содержатся в каталоге FEFCO. Широкий перечень чертежей — разверток, различных по форме, способу сборки для упаковки, в том числе информация о том, как собирать конструкцию. Его разарботывает и поддерживает ассоциация гофроупаковки — эксперты рынка тары из картона и гофрокартона.
Их исследдовательские данные помогают производителям изготавливать гофротару в соответствии с потребительскими требованиями. Благодаря уникальному материалу — картону и гофрокартону, существует возможность его повторноой переработки и дальнейшего использования в виде сырья для картонной упаковки.
Каталог FEFCO доступен в свободном обращении и вы можете скачать его русскоязычную и англоязычную версию с нашего сайта в соответствующем разделе или по прямой ссылке: https://gofroline.ru/fefco/.
Стандартные чертежи-шаблоны конструкций картонных коробок, называют стандартными потому, что они показали себя как универсальные и практичные. Вот лишь часть из них, а полный перечень вы можете запросить у менеджеров нашей компании и они сформируют для вас бесплатно расширенную подборку с учетом ваших пожеланий, а при необходимости технолог разработает индивидуальное оптимальное для ваших нужд решение. Изделия подразделяются по сложности.
youtube.com/embed/WV3dhBMMeZU» title=»YouTube video player» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»allowfullscreen»> Изделия простой высечки
4-х клапанная коробка клапанами
Ссылка для скачивания: https://gofroline.ru/images/0201.png
Картонная коробка без крышки
Ссылка для скачивания: https://gofroline.ru/images/FEFCO/0200.png
Такие изделия, для сборки которых не требуются дополнительные материалы, такие как клейкая лента, скобы и скотч. Ещё их называют: упаковка упаковка трансформер.
Ласточкин хвост (3-х клапанная коробка)
Ссылка для скачивания: https://gofroline.ru/images/0713.png
Гофролоток
Ссылка для скачивания: https://gofroline.ru/images/0770.png
Архивный короб
Ссылка для скачивания: https://gofroline.ru/images/01arkhivnyy_korob_494x329x302.
png
Коробка-пицца (3-х клапанная коробка)
Ссылка для скачивания: https://gofroline.ru/images/0429F.png

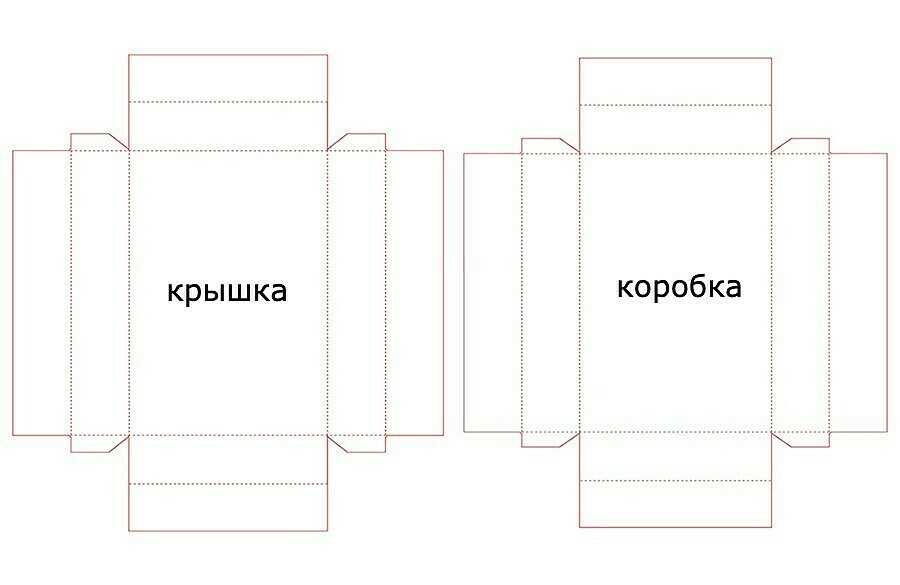

Крышка-дно
Ссылка для скачивания: https://gofroline.ru/images/0307.png
Телевизор
Ссылка для скачивания: https://gofroline.ru/images/0436.png
Комплектующие
Под комплектующими понимается картонная продукция (упаковка/тара) такая как: решетки, прокладки, уголки, ложементы, вкладыши, перегородки. Они же, вспомогательные элементы. Больше информации на такие изделия вы найдете на соответствующей странице нашего сайта.
Уголки
Обечайки
Перегородки
Решетки
Прокладки
Вкладыши
Ложементы
FEFCO 0446
Чертежи по ЕСКД
Ознакомиться с обзором чертежей картонных ящиков вы можете на соответствующей странице нашего сайта.
Часто задаваемые вопросы
Какая конструкция лучше для упаковки крепежа?
Коробки из картона 0421, 0215 — одни из самых востребованных для такой мелкой по размеру продукции, но способные выдержать большой вес.
Обязательное требование — замок в клапане.
Какие виды замков клапана картонных коробок бывают?
Подробнее о замках можно ознакомиться на странице нашего сайта.
примеры конструкций, идеи для разработки
Если вы находитесь на стадии разработки упаковки или хотите усовершенствовать ее внешний вид для уже выпускаемой продукции — эта страница для вас. Здесь собраны различные варианты конструкций для изготовления упаковки из картона или плотной бумаги, которые можно взять за основу, а при необходимости — доработать и видоизменить в соответствии с вашими требованиями.
Мы подобрали модели лотков и коробок, которые одновременно функциональны и экономичны в изготовлении. Здесь вы найдете преимущественно самосборные конструкции, которые удобны для ручной сборки, с надежной фиксацией закрывающих клапанов. Модели коробок со склейкой по одной стороне предполагают склеивание на автоматическом оборудовании, которым располагает наша типография, и дальнейшую ручную сборку при упаковке продукции.
- На чертежах пунктиром обозначены линии сгиба (фальцевания).
- Линия из крупных точек — место нанесения клея.
ЛОТКИ
К этому виду относят широкие коробки без верхней крышки. Обычно продукцию, упакованную в картонный лоток, дополнительно оборачивают в прозрачную или запечатанную полиэтиленовую или ПВХ пленку. Лоток, задвинутый в картонную или бумажную обечайку — хорошая альтернатива картонной коробке.
Подробнее про ОБЕЧАЙКИ и ШУБЕРЫ можно узнать здесь >>
Лоток с угловыми замками и боковыми клапанами (самосборный)
Лоток с угловыми замками Лоток с угловыми замками (чертеж развертки)Лоток с угловыми замками и верхними торцевыми клапанами (самосборный)
Верхние торцевые клапаны придают дополнительную прочность конструкции, на них можно разместить рекламную информацию.
Лоток с угловыми замками и верхними клапанами Лоток с угловыми замками и верхними клапанами (чертеж развертки)Лоток с язычковыми замками (самосборный)
Лоток с язычковыми замками Лоток с язычковыми замками (чертеж развертки)Лоток с двойными замками (самосборный)
Такая конструкция будет уместна для надежного соединения лотков с высокими стенками.
Лоток с Т-образными замками, со скошенными боковыми и торцевыми стенками (самосборный)
Лоток с Т-образными замками, со скошенными боковыми и торцевыми стенками Лоток с Т-образными замками, со скошенными боковыми и торцевыми стенками (чертеж развертки)Лоток со сдвоенными торцевыми стенками(самосборный)
Лоток со сдвоенными торцевыми стенками Лоток со сдвоенными торцевыми стенками (чертеж развертки)Лоток со сдвоенными торцевыми стенками и язычковыми затворами (самосборный)
Лоток со сдвоенными торцевыми стенками и язычковыми затворами Лоток со сдвоенными торцевыми стенками и язычковыми затворами (чертеж развертки)Лоток со сдвоенными торцевыми и боковыми стенками (вариант 1) (самосборный)
Лоток со сдвоенными торцевыми и боковыми стенками (вариант 1) Лоток со сдвоенными торцевыми и боковыми стенками (вариант 1) (чертеж развертки)Лоток со сдвоенными торцевыми и боковыми стенками (вариант 2) (самосборный)
Лоток со сдвоенными торцевыми и боковыми стенками (вариант 2) Лоток со сдвоенными торцевыми и боковыми стенками (вариант 2) (чертеж развертки)Лоток со сдвоенными стенками и двойным дном (самосборный)
Лоток со сдвоенными стенками и двойным дном Лоток со сдвоенными стенками и двойным дном (чертеж развертки)Лоток с объемными боковыми стенками и сдвоенными торцами (самосборный)
Лоток с объемными боковыми стенками и сдвоенными торцами Лоток с объемными боковыми стенками и сдвоенными торцами (чертеж развертки)Лоток с объемными стенками и усиленным дном (из двух деталей)
Лоток с объемными стенками и усиленным дном (из двух деталей) Лоток с объемными стенками и усиленным дном (из двух деталей) (чертеж развертки)Лоток с объемными стенками и сдвоенным дном (самосборный)
Лоток с объемными стенками и сдвоенным дном
Лоток с объемными стенками и сдвоенным дном (чертеж развертки)КОРОБКИ
Коробка с объемными боковыми сторонами и откидной крышкой с замком (самосборная)
В закрытые объемные боковые отделения можно поместить мелкие предметы. Этот лоток будет полезен для товаров для рукоделия.
Коробка с объемными боковыми сторонами и откидной крышкой с замком Коробка с объемными боковыми сторонами и откидной крышкой с замком (чертеж развертки)Коробка со сдвоенными боковыми стенками и откидной крышкой (самосборная)
Коробка со сдвоенными боковыми стенками и откидной крышкой Коробка со сдвоенными боковыми стенками и откидной крышкой (чертеж развертки)Коробка со съемной крышкой и угловыми замками (из двух деталей) (самосборная)
Коробка со съемной крышкой и угловыми замками (из двух деталей) Коробка со съемной крышкой и угловыми замками (из двух деталей) (чертеж развертки)Коробка с вставными запорными клапанами (склейка по боковой грани)
В нашей типографии работает линия автоматизированной склейки коробок.
Коробка с вставными запорными клапанами
Коробка с вставными запорными клапанами(чертеж развертки)Коробка с двумя язычками
(склейка по боковой грани)Язычки сверху и снизу дополнительно фиксируют верхнюю и нижнюю закрывающиеся крышки коробки.
Коробка со склейкой по боковой грани и двумя язычками Коробка со склейкой по боковой грани и двумя язычками (чертеж развертки)Коробка с панелью для подвешивания (склейка по боковой грани) Коробка с панелью для подвешивания Коробка с панелью для подвешивания (чертеж развертки)Коробка с двойным замком сверху и шлицевым затвором снизу (склейка по боковой грани)
Коробка с двумя затворными клапанами сверху и снизу (склейка по боковой грани)
Коробка с двумя затворными клапанами сверху и снизу Коробка с двумя затворными клапанами сверху и снизу (чертеж развертки)Коробка с тремя запорными клапанами сверху и снизу (склейка по боковой грани)
Коробка с тремя запорными клапанами сверху и снизу Коробка с тремя запорными клапанами сверху и снизу (чертеж развертки)Коробка самосборная с верхним вставным клапаном и боковыми самозатворами
Коробка самосборная с верхним вставным клапаном и боковыми самозатворами Коробка самосборная с верхним вставным клапаном и боковыми самозатворами (чертеж развертки)Коробка с верхним вставным клапаном (склейка по боковым граням)
Коробка с верхним вставным клапаном Коробка с верхним вставным клапаном (чертеж развертки)Коробка с удлиненным верхним клапаном (склейка по боковой грани)
Коробка с удлиненным верхним клапаном Коробка с удлиненным верхним клапаном (чертеж развертки)Коробка с запорными клапанами и наклонным верхом (склейка по боковой грани)
Коробка с запорными клапанами и наклонным верхом Коробка с запорными клапанами и наклонным верхом (чертеж развертки)Коробка с боковой панелью (склейка по боковой грани)
Коробка с боковой панелью Коробка с боковой панелью (чертеж развертки)Коробка с широкой задней подвесной панелью (склейка по боковой грани)
Коробка с широкой задней подвесной панелью Коробка с широкой задней подвесной панелью (чертеж развертки)Коробка объемная с окном и двойной крышкой (склейка по передней грани)
Коробка объемная с окном и двойной крышкой Коробка объемная с окном и двойной крышкой (чертеж развертки)Коробка с цельнокроеной ручкой и боковыми запорными клапанами (со склейкой)
Коробка с цельнокроеной ручкой и боковыми запорными клапанами Коробка с цельнокроеной ручкой и боковыми запорными клапанами (чертеж развертки)Коробка с цельнокроеной ручкой и окошком в виде сердца (склейка по боковой грани)
Коробка с цельнокроеной ручкой и окошком в виде сердца Коробка с цельнокроеной ручкой и окошком в виде сердца (чертеж развертки)Коробка с декоративным верхним замком (склейка по боковой грани)
Коробка с декоративным верхним замком Коробка с декоративным верхним замком (чертеж развертки)Треугольная коробка с отрывной полосой (склейка по боковой грани)
Треугольная коробка с отрывной полосой Треугольная коробка с отрывной полосой (чертеж развертки)Треугольная коробка (склейка по боковой грани)
Треугольная коробка Треугольная коробка (чертеж развертки)Готовые изделия — варианты НЕСТАНДАРТНОЙ УПАКОВКИ >>>
Коробка с шестью гранями (склейка по боковой грани)
Коробка с шестью гранями Коробка с шестью гранями (чертеж развертки)Коробка-домик самосборная
Коробка-домик самосборная Коробка-домик самосборная (чертеж развертки)Готовые типовые решения для картонных упаковок (цены, шаблоны штампов):
