Схема электропроводки на любом объекте, включая в квартире, должна быть продуманной до мелочей, отвечать требованиям действующей нормативно-технической документации и удобной для пользователей.

Начинать ее надо с составления плана квартиры, где обязательно указать проемы окон и дверей. Когда все помещения квартиры в необходимом масштабе будут нанесены на бумагу, необходимо тщательно продумать расстановку мебели и электрической бытовой техники.

Это позволит определиться с количеством розеток в каждом помещении и с местами их установки

При этом необходимо соблюдать требования, установленные в СНиП3.05.06-85 и ГОСТах 8594-80, ГОСТ 7396.1-89 и 7397.0-89.

Они касаются таких помещений, как ванная комната и кухня. Необходимо продумать вид розеток, которые будут установлены.

Они могут быть:

• по способу установки накладными и встраиваемыми. Первый вид не требует штробления стен при их установке;
• по конструкции угловыми, накладными, выдвижными, встраиваемыми;
• по степени защиты обычного исполнения и пылевлагозащищенные.

Выбор розетки зависит от техники, которой пользуются в помещении и типа помещения. Их количество зависит от количества техники. Это минимально. Но лучше иметь несколько лишних.

Есть ограничения по их установке. Розетки нельзя устанавливать возле мойки, над электрической плитой и в труднодоступных местах. Они должны устанавливаться так, чтобы можно было в любой момент отключить технику при необходимости.

Внимание! Электрическую плиту, духовой шкаф или варочную поверхность, имеющие мощность 5 кВт и выше подключают напрямую к квартирному щитку через УЗО

Теперь необходимо продумать освещение помещений квартиры, т.е. где будут установлены источники света и выключатели. Классический вариант требует установки люстры или светильника в центре потолка, в Г-образном помещении двух источников света.

Внимание! Выключатель ванной комнаты должен располагаться за ее пределами

Далее необходимо составить маршрут прокладки проводников. Они прокладываются по кратчайшему расстоянию с соблюдением необходимых норм. В каждом помещении квартиры указывается место нахождения распределительных коробок, которых может быть до 3 шт. В них соединяют провода, идущие от розеточной группы и  осветительной линии.

Внимание! Маршрут прокладки проводников начинают с самой дальней точки сети

Необходимо также позаботиться о заземлении той электротехники, в паспорте которой имеется такое указание. Путь и способ прокладки зависит от материала, из которого изготовлены стены.

Схема электропроводки будет основанием для выбора сечения проводников и подсчета его количества, а также количества розеток, выключателей, распределительных коробок, люстр и других источников света.

Схема разводки электрики в квартире должна выполняться специалистами с учетом требований действующей нормативно-технической документации и пожарных инспекторов.

От того как она будет выполнена зависит безопасная эксплуатация электрических изделий и приборов в быту. Недостаточно грамотно выполнить на бумаге схему, еще нужно квалифицировано осуществить монтаж. Только в этом случае гарантируется безопасное пребывание в помещениях квартиры и сохранность жизни жильцов.

Наша компания выполнит:

• проект на квартиру или усовершенствуем его в плане энергосбережения;
• диагностику существующих в квартире сетей;
• закупку всего необходимого для выполнения монтажа;
• демонтаж и монтаж по современным технологиям;
• прокладку кабеля для дополнительных сетей;
• контур заземления и подсоединит к нему технику;
• ремонт или замену светильников, распределительных коробок, розеток, выключателей;
• установку и подключение бытового электроприборов;
• монтаж щитка этажного или квартирного;
• подключение к сетям компании, поставляющей к квартире электричество;
• сдачу в органы Энергонадзора.

В своей работе используем материалы и комплектующие ведущих производителей, применяем современный инструмент и контрольно-измерительные приборы, передовые технологии монтажа.

Гарантируем качество проектирования электрики и электромонтажных работ на любом этапе.

Заказывая у нас услугу по составлению схемы электропроводки в квартире или на любом другом объекте, заказчику гарантируется безопасная, работоспособная систему электроснабжения. Обращайтесь!

Пример составления схемы электропроводки квартиры.

Все мы хорошо знаем, что большинство квартир, включая однокомнатные, строилось 20-30 и более лет назад. Тогда электропроводка создавалась с помощью алюминиевых кабелей и на сегодняшний день она является непригодной для использования.



В результате владельцы однокомнатных квартир остро нуждаются в замене электропроводки. Для ее замены нужно иметь схему прокладки новой электропроводки. Собственно, в этой статье будет рассмотрено то, какой была схема электропроводки в однокомнатной квартире до сих пор, и какой же должна быть правильная схема?



Содержание статьи (кликабельно):

1. Какой является типовая схема электропроводки в однокомнатной квартире?
2. Правильная схема электропроводки.
3. Какими должны быть квартирные автоматы и УЗО.
4. Прокладка проводов в жилой комнате.
5. Электропроводка на кухне.
6. Проводка в ванной.
7. От чего зависят маршруты ветвей электропроводки?
8. Инструменты для монтажа электропроводки.




Многие люди обладают однокомнатными квартирами. Этот тип жилья, как и любой другой имею свою электрическую сеть. Эта сеть состоит из определенного количества электропроводов и зависит от особенностей размещения комнат в самой квартире.

Стоит отметить, что однокомнатные квартиры создавались в различных типах домов (панельных, кирпичных и т.п.). Соответственно, такое жилье характеризуется различной планировкой. Однако независимо от плана различных однокомнатных квартир схема электропроводки является практически одинаковой.

Единственная разница заключается в разном количестве осветительных устройств и розеток. Конечно, эта особенность напрямую зависит от площади квартиры, которая классифицируется как однокомнатная.

Классическая схема

Сначала обратим внимание на классическую схему электропроводки в нашем типе жилья. Она представлена на рисунке ниже.





Как видно из схемы, электропроводка состоит из двух ветвей. Одна из них подает ток в коридор (прихожую) и жилую комнату. Вторая ветвь питает светильники и электрические приборы в ванной и на кухне. Интересным фактом является то, что каждая линия используется как для освещения, так и для обеспечения подачи тока к электроприборам.

Конечно, такая схема не идеальна, поскольку при появлении короткого замыкания в розетке или светильнике состоится обесточивание всей комнаты. Такую ситуацию нельзя назвать очень благоприятной и позитивной.

Стоит отметить, что часто такая классическая схема дополнялась отдельной ветвью для питания электрической плиты. Как известно, плита является мощной и требует больше тока.

В результате для уменьшения нагрузки на контур, который идет в кухню, и для повышения уровня безопасности использовали отдельный кабель с большим поперечным сечением. В общем, такую схему электропроводки лучше не использовать.



Правильная схема электропроводки

Более эффективной и надежной будет такая электропроводка, которая будет предусматривать подведение отдельных кабелей для различных групп электрических устройств.

То есть один кабель должен подавать ток к розеткам, второй — к осветительным приборам, третий — к мощным электроприборам.
Собственно этот принцип учтен в следующей схеме проводки, которая прокладывается в однокомнатной квартире.





Перед тем, как сделать детальные разъяснения этой схемы, рассмотрим еще одну картинку наполнения распределительного щитка.





Электропроводка обозначается красной и фиолетовой линиями. По сути дела каждая из линий, которые подходят к распределительной коробке, является отдельной ветвью проводки.

Так, на схеме 2 видно, что за входом в жилую комнату находится 2 распределительные коробки Огр1 и Ргр1. К ним подходят две ветви (два контура). Ветвь, обозначенная красным цветом, предназначена для коммутации розеток, распределительная коробка обозначена Р (розетки) гр (группа) 1. Фиолетовая линия является ветвью, к которой подключаются осветительные приборы, распределительная коробка обозначена О (освещение) гр (группа) 1.

В дальнейшем мы будем проводить объяснение схемы с одновременными рекомендациями по оптимальной организации электропроводки.

На рис. 2 видно, что возле входа в квартиру размещается силовой щит. Его еще называют распределительным. Собственно от него и начинается прокладка каждого контура (группы) электропроводки.

Этот щит содержит в себе определенное количество автоматических выключателей (АВ). Специалисты отмечают, что одна ветвь электропроводки должна иметь отдельный АВ. При этом нагрузка на нее не должна превышать двух киловатт. Также, в идеале, сколько ветвей в квартире, столько АВ и УЗО должно использоваться. По крайней мере Узо должны быть установлены на все розеточные группы.



Характеристики квартирных АВ и УЗО

Сам распределительный щит подключается к электросчетчику. Подача тока в однокомнатную квартиру осуществляется от электрического щитка, который находится на лестничной площадке. Перед счетчиком монтируют еще квартирный АВ и квартирное УЗО. Их технические характеристики должны зависеть от общей мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Может быть так, что вы разместили в однокомнатной квартире такое количество приборов, мощность которых может равняться 6-8 киловаттам. Логично, что квартирные АВ и УЗО должны быть рассчитаны минимум на 37 ампер (8000 ватт / 220 вольт = 36,36 ампер).

Однако установка таких АВ и УЗО является нецелесообразной. Причиной этого является то, что большинство домов имеют старую электропроводку. Это означает то, что 20-30 лет назад на одну квартиру выделялось 1,3-2 киловатта, а не 8. Понятно, что если в квартире включить приборы с большей мощностью, то вас отключит электрический щиток, который размещается в подъезде.

Как отмечают профессиональные электрики, в большинстве случаев максимальная нагрузка на домовую проводку приборами с одной квартиры может составлять 4,3 киловатта. Такую мощность домовая проводка еще может выдержать.

Соответственно, эта цифра и является основной при осуществлении всех расчетов и подбора квартирного автоматического выключателя, УЗО, а также вводного провода.

Полезный совет: в любом случае общая мощность домашних приборов будет больше 4,3 киловатта. Здесь не стоит разочаровываться, поскольку на практике почти нет случаев, когда включается вся бытовая техника.

В тех случаях, когда мощность включенных приборов будет больше 4,3 киловатта, придется некоторые из них выключать самостоятельно. В противном случае главный автомат отключит всю квартиру.

В итоге квартирный АВ должен быть рассчитанным на 25-32 ампера. Количество ампер зависит от площади однокомнатной квартиры. Для малых квартир можно взять АВ на 25 ампер. При этом следует учитывать запас по току, который должен колебаться от 1,3 до 1,5. Квартирное УЗО должно быть рассчитанным на 50А 30мкА.





Что касается вводного кабеля, который будет соединять этажный и квартирный распределительные щитки, то он также должен подбираться в зависимости от общей мощности электроприборов. Когда вы знаете эту цифру, то взглянув в таблицу ниже, можете определиться с поперечным сечением вводного кабеля.



Полезный совет: эту табличку следует использовать и для определения поперечного сечения всех кабелей, которые будут использоваться для создания отдельной ветви электропроводки в однокомнатной квартире. Конечно, для этого нужно высчитывать мощность приборов, которые будут питаться от одного контура.



В большинстве случаев вводный кабель для однокомнатной квартиры должен обладать сечением от 4 до 6-ти кв. миллиметров. Конечно, он должен быть медным и трехжильным.

Прокладка проводов в жилой комнате

На рис. 2 отмечено, что освещение коридора и жилой комнаты создается с помощью двух различных контуров. На практике можно сделать так, чтобы коридор и жилая комната освещались от одного контура. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность, большую двух киловатт.

Конечно, для соблюдения этого совета, распределительную коробку следует установить на стене у входа в жилую комнату. Дальше от коробки можно развести кабели к светильникам в коридоре и в жилой комнате.

При этом провода к люстре и выключателю в жилой комнате нужно будет прокладывать через дыру в стене. Сечение кабеля, который будет использован для контура для светильников, может равняться 1,5 кв. миллиметра. Номинальный ток автоматического выключателя для этого контура должен составлять десять ампер.

Такими же должны быть и контуры для светильников в ванной и кухне. В принципе для светильников этих двух помещений можно проложить один контур.

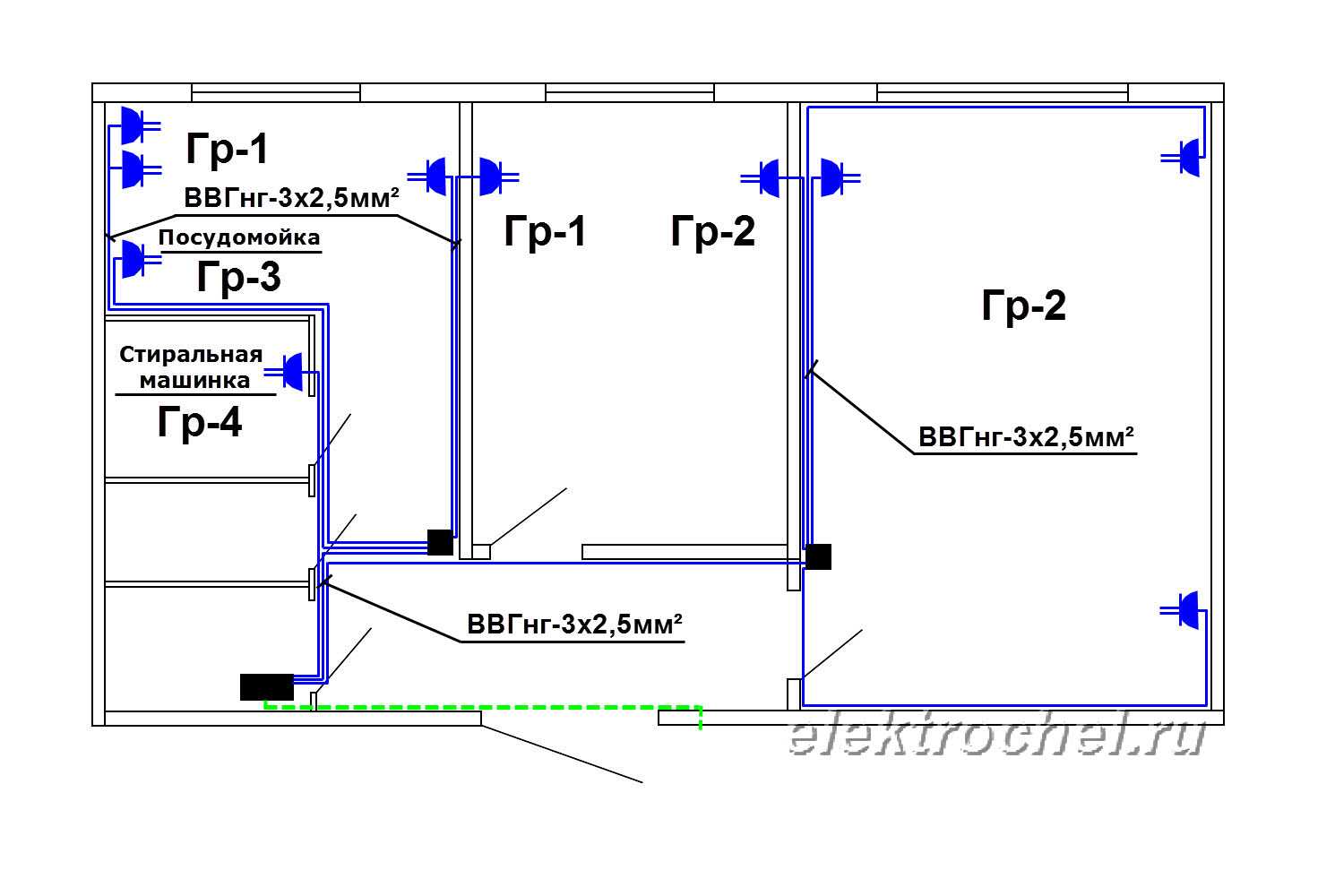

На рис. 2 видно, что в жилую комнату, кухню и ванную подходят ветви, к которым подключаются розетки. Каждая такая ветвь должна быть оснащенной АВ и УЗО.



Полезный совет: местоположение розеток может определяться самостоятельно. При этом они должны находиться за электрическими приборами. Поэтому перед проектированием размещения розеток стоит спроектировать местонахождение электрических приборов, а также мебели. Сами розетки должны располагаться на высоте 30-ти сантиметров от пола и в 15 сантиметрах от угла стены.



Количество розеток напрямую зависит от количества электроприборов. При этом есть еще правило, которое гласит, что на каждые шесть квадратных метров должна быть одна розетка. В случае ванны и кухни на эту площадь должно быть две розетки.

Ветка розеточной группы должна создаваться с помощью медного кабеля, сечение которого должно быть не меньше 2,5 кв. миллиметров. Конечно, сечение можно определить и с помощью таб. 1. В этом случае нужно знать максимальную мощность электрических устройств.

В представленной выше схеме проводки для однокомнатной квартиры (рис. 2) не учтено использование кондиционера в жилой комнате. Для кондиционера нужно вести отдельный контур. Для его создания нужно использовать:

• кабель с сечением 2,5 кв. миллиметра;
• АВ на 16 ампер;
• УЗО, рассчитанным на 20А 30мкА.

Розетка этой ветви должна находиться у кондиционера.

Подытоживая, можно сказать, что в жилом помещении однокомнатной квартиры надо прокладывать три контура.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

• электроварочная панель;
• электроплита;
• проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения кухни мы упомянули выше.



Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.



Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.



Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

1. Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
2. Дрелью.
3. Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
4. Тестером-мультиметром.
5. Индикатором-фазоуказателем.
6. Набором отверток и гаечных ключей.
7. Пассатижами.
8. Бокорезами.
9. Монтажным ножом.
10. Строительным уровнем.
11. Шпателем.
