Любая инженерная система состоит из большого количества деталей, узлов, оборудования. Каждый элемент, будь то котел или же обычный воздухоотводчик, выполняет свою функцию, в итоге влияющую на общую надежность и долговечность системы. О таком простом на первый взгляд устройстве, как воздухоотводчик, и пойдет речь.

Воздух и прочие газы могут присутствовать в потоке теплоносителя по разным причинам. Попадают они в трубопроводы при первичном заполнении системы, в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы, при подпитке системы, при ее частичном осушении и т.д.

С повышением температуры воды, при замедлении скорости течения жидкости, а также при снижении давления растворимость воздуха в воде снижается, что приводит к его усиленному выделению.

Выделившийся из потока воздух устремляется в верхние точки участка системы. Именно поэтому воздушные пробки образуются в коллекторах, отопительных приборах и П-образных участках.

Чем же опасно присутствие воздуха? Наличие воздуха в системе отопления ведет к коррозии металлических элементов отопительных приборов, арматуры и оборудования, вызывает появление шумов и воздушных пробок, препятствующих правильному функционированию систем. Коррозия – и опаснейший процесс, т.к. часть элементов от нее разрушается, а элементы, устойчивые к коррозии, перестают нормально функционировать. Вред несет не только сама коррозия, но и ее продукты, которые распространяются по всей системе.



Рис. 1. Коррозия стальных труб

Кого оставят равнодушным куски демонтированных трубопроводов (рис. 1) или приборов отопления? Как правило, это производитнеизгладимые впечатления на обывателей, в глазах которых застывает вопрос: «Акак вообще что-то работало?!».



Завоздушивание котлов и бойлеров может привести к разрыву их корпуса. Присутствие воздуха в приборах отопления снижает их фактическую теплоотдачу. Несмотря на высокую температуру в подающих трубопроводах, завоздушенные радиаторы и конвекторы остаются холодными. С такой ситуацией сталкивался почти каждый из нас. Помимо воздуха в теплоносителе могут присутствовать и другие газы: например водород, который может выделяться в системах с алюминиевыми радиаторами при повышенной щелочности теплоносителя. Опасны воздушные пробки и для циркуляционных насосов. Для того чтобы избежать проблем с завоздушиванием и используются воздухоотводчики.

По принципу работы воздухоотводчики подразделяются на два типа: ручной (рис. 2) и автоматический (

рис. 3). Ручной воздухоотводчик, чаще именуемый «кран Маевского», в основном применяется для удаления газов из верхних точек приборов отопления или полотенцесушителей. В среде сантехников бытует также и не всем известное общее название устройств для отвода воздуха – «вантуз» (от фр. ventouse, ветреный). Однако при постановке ударения на первый слог – «вантуз», мы получаем совершенно другое устройство.

Рис. 2. Кран Маевского (R.400)

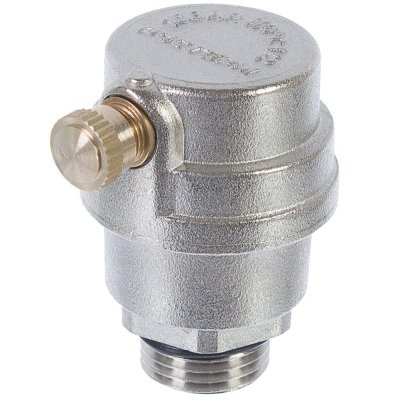

Рис. 3. Автоматический воздухоотводчик VALTEC VT.502

Кроме перечисленных, существуют еще специальные радиаторные воздухоотводчики (рис. 4), также относящиеся к автоматическим.



Рис. 4. Радиаторный автоматический воздухоотводчик VALTEC VT.501

При монтаже отопительной системы воздухоотводчик устанавливается в верхней точке системы. Зачастую приходится его располагать под самымпотолком. В стандартных конструкциях выход золотника располагается сверху устройства (рис. 5), что порой затрудняет его монтаж и обслуживание в условиях стесненного пространства. Но это не относится к воздухоотводчику VT.502 (рис. 3). Компания VALTEC уделяет особое внимание адаптации

При заполнении системы выпуск воздуха должен осуществляться через шаровые или дренажные краны. Использование для таких целей автоматических воздухоотводчиков недопустимо, т.к. пропускная способность этих изделий не рассчитана на пропуск больших расходов воздуха. Открытие воздухоотводчика при заполнении системы может вывести его из строя.оборудования к российским условиям эксплуатации, активно участвует в диалоге с профессиональными сантехниками. Поэтому золотник воздухоотводчика VT.502 расположен сбоку корпуса (

рис. 3, 6), что обеспечивает возможность монтажа и эксплуатации воздухоотводчика под самым перекрытием.

Автоматический воздухоотводчик VT.502 может использоваться в системах, транспортирующих жидкие среды, не агрессивные к материалам изделия. Для систем отопления чаще всего это вода, реже – растворы пропиленгликоля и этиленгликоля.Следует обратить внимание, что допустимо только вертикальное монтажное положение автоматических воздухоотводчиков (за исключением горизонтальнорасполагаемого радиаторного воздухоотводчика с рис. 4).

Традиционные автоматические воздухоотводчики имеют следующую конструкцию (рис. 5): латунный корпус 10, внутри которого свободноперемещается полый пластиковый поплавок

9. Поплавок шарнирно связан с коромыслом 15. На конце коромысла находится эластомерный золотник 3, фиксируемый обоймой 1, подпружиненной пружиной 2. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера 5.

Рис. 5. Конструкция рычажного воздухоотводчика

В отличие от стандартных автоматических воздухоотводчиков, VALTEC VT.502 имеет более совершенную конструкцию, благодаря которой уменьшено количество деталей и отсутствуют шарнирные сопряжения деталей. Такое решение обеспечивают высокую надежность и продлевают срок службы устройства.

Воздухоотводчик VT. 502 (рис. 6) состоит из двух латунных (CW617N) никелированных полукорпусов 1 и

2, соединенных между собою на резьбе суплотнительным кольцом из EPDM 10.Внутри корпуса свободно перемещается полипропиленовый поплавок 3, который своей скобой воздействует на держатель золотника 5, выполненный из нейлона. Золотник 6 с держателем 5 при помощи пружинной связи 7 (материал – нержавеющая сталь марки AISI306) связан с жиклером 4 (нейлон).При накоплении воздуха или газа в верхней части полукорпуса 2 поплавок 3 опускается, воздействуя на держатель 5. При этом золотник 6 открывает калиброванное (1,5 мм) отверстие жиклера 4. Благодаря избыточному давлению транспортируемой среды воздух или другие газы, скопившиеся в верхней части воздухоотводчика, удаляются наружу по каналу жиклера 4. Пробка 9 при поставке находится в закрытомположении, чтобы пыль и грязь не могли проникнуть в корпус. Уплотнительное кольцо на присоединительном патрубке позволяет монтировать воздухоотводчик без дополнительных герметизирующих материалов.

Рис. 6. Конструкция воздухоотводчика VT.502

Принцип работы устройства выпуска газовой среды у автоматического воздухоотводчика чем-то напоминает хорошо известный колесный ниппель (автомобильный, велосипедный). Нажали на золотник – пошел воздух, отпустили – клапан закрылся. Только в случае с ниппелем удаление излишнего газаосуществляется вручную, а в случае с воздухоотводчиком – автоматически, за счет механического воздействия скобы закрепленной на поплавке. Воздушно-газовая среда сама себя выпускает на свободу.

Несмотря на простоту устройства, воздухоотводчики требуют периодического обслуживания. Пыль и грязь, попавшие в систему до заполнения, в процессеэксплуатации могут вызвать засорение запорного механизма жиклера и, как следствие, подтекание теплоносителя. Порой даже правильное заполнение системычерез дренажные краны не гарантирует отсутствие механических частиц. Поэтому часто можно услышать из уст сантехника выражение: «воздухоотводчик сопливит», т.

е. устройство подтекает, и, по сути, нужно его снимать для обслуживания или менять на новое, а это потребует слива теплоносителя из системы, что очень трудоемко.Но и для этой проблемы у компании VALTEC есть решение – отсекающий клапан VT.539 (рис. 7). Клапан обеспечивает возможность установки и демонтажа автоматического воздухоотводчика без осушения системы. Состоит клапан изникелированного латунного корпуса, пластикового золотника и уплотнительного кольца. В верхнем положении золотник удерживается пружиной из нержавеющейстали, а при накручивании воздухоотводчика пружина сжимается, открывая тем самым клапан.

Рис. 7. Клапан отсекающий V

ALTEC VT.539

Воздухоотводчик, как предохранительный клапан или расширительный бак, является важным элементом безопасности системы, поэтому отего правильного выбора, монтажа и последующей эксплуатации зависит общая надежность системы отопления.

Важно отметить, что компания VALTEC использует для производства только высококачественное сырье и передовое оборудование. Продукция постоянно дорабатывается и совершенствуются благодаря профессионалам, развитию технологий и обратной связи с конечными потребителями, сантехниками и, конечно, с монтажными проектными и строительными организациями.

Автор: Д.С. Овсов

Распечатать статью:
Воздухоотводчик – незаметный труженик отопительной системы

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Автоматический воздухоотводчик: работа, виды, установка

Читайте в этой публикации:
Автоматический воздухоотводчик: принцип работы
Виды автоматических сбросников воздуха
Что лучше: автомат или ручной кран Маевского

Воздух в системе отопления – это даже не плохо, это критично и негативно сказывается на эффективности отопления дома. И самое неприятное в нем, что он образуется в трубах постоянно. Следовательно, его удаление – это нескончаемый процесс. То есть человеку приходится либо постоянно стравливать его вручную посредством крана Маевского, либо же автоматически, что гораздо привлекательнее. Именно для этого и был создан такой прибор, как автоматический воздухоотводчик, который и является темой данной статьи – вместе с сайтом stroisovety.org мы разберемся с его конструкцией, ознакомимся с разновидностями и принципом работы, а также расскажем о том, как и где он устанавливается.

Автоматические воздухоотводчики в системе отопления фото

Автоматический воздухоотводчик: принцип работы

Вы, наверное, сильно удивитесь, если я скажу, что автоматический кран Маевского работает практически по такому же принципу, как и бачок унитаза – и в том и в другом устройстве основную работу выполняет поплавок. В случае с унитазом перемещение поплавка перекрывает и открывает игольчатый клапан, через который проходит жидкость, а в случае с автоматическим сбросом воздуха через игольчатый клапан из системы отопления удаляется газ. По сути, в такой системе имеются всего два рабочих положения клапана – поплавок вверху и поплавок внизу.

1. Поплавок вверху – клапан закрыт. Такое положение говорит только о том, что в корпусе воздушного клапана не содержится воздух или он там есть, но в малом количестве, и его недостаточно для того, чтобы поплавок опустился вниз настолько, чтобы клапан сработал. То есть по мере того, как воздух вверху корпуса воздушного автомата будет добавляться, он будет вытеснять воду – вместе с водой будет опускаться и поплавок, который, в свою очередь, тянет игольчатый клапан. Неровен тот час, когда поплавок опустится настолько низко, что клапан откроется полностью, и весь воздух, находящийся в автомате, благодаря давлению теплоносителя в системе отопления выйдет наружу.
2. Как только это случится, пространство, ранее занимаемое воздухом, заполнится водой. Что произойдет с поплавком? Все правильно – он поднимется вверх, и игольчатый клапан закроет выпускное отверстие, предотвратив тем самым выход наружу теплоносителя. Все. Клапан вернулся в исходное положение Закрыто и будет находиться в нем, пока скапливающийся в корпусе автоматического сбросника воздух не опустит поплавок настолько, чтобы игольчатый клапан открылся.

   Работа автоматического воздухоотводчика фото

Все прекрасно, все работает, и воздух удаляется в автоматическом режиме – контролировать этот процесс вручную теперь не нужно. Есть правда одно «но» – вся эта система работает только при вертикальном положении поплавка, то есть самого автоматического воздушного клапана, чего добиться в системе отопления не всегда возможно. В принципе, и это не проблема, так как, осмыслив эту ситуацию, производители подобных устройств быстро нашли выход, и в результате этих поисков появились альтернативные конструкции – так сказать, разновидности.

Виды автоматических сбросников воздуха

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т. е. резьбового соединения.

1. Прямой автоматический воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов. Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.

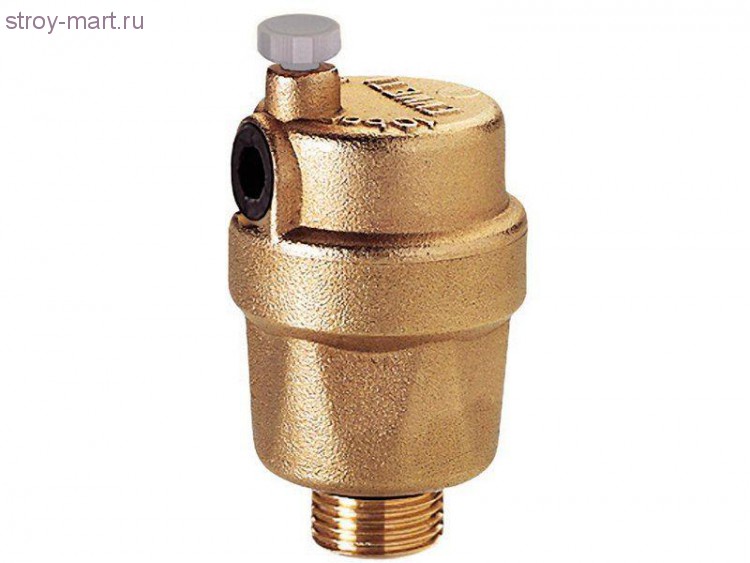

   Автоматический воздушный клапан фото

2. Угловой сбросник воздуха. Если говорить коротко, то используются угловые воздушные автоматы там, где отсутствует возможность установить его прямого собрата – он может либо не помещаться в нужном месте, либо оборудование иметь боковой отвод с резьбой. В общем, ситуаций различных много, и перечислять их все не имеет никакого смысла, тем более что суть и принцип работы остаются без изменений – меняется только расположение выходного присоединительного патрубка с резьбой и, как результат, внешний вид автоматического крана Маевского. Очень важным условием правильного функционирования углового автомата для сброса воздуха является строго вертикальная установка его корпуса. Горизонтально и даже под наклоном с небольшим углом автомат не сможет работать адекватно – поплавок будет застревать и, как результат, удаление воздуха будет несвоевременным или оно вообще не будет производиться.
3. Автоматический воздухоотводчик для радиаторов. По сути, это разновидность углового автомата для удаления воздуха, хотя с виду этого и не скажешь – все эти нюансы спрятаны внутри корпуса. Наружная часть воздушника для батарей создается исходя из эстетических соображений. Кроме того, эти приспособления отличаются и диаметром присоединительного патрубка – на современные радиаторы они устанавливаются прямиком в батарею, без использования футорных гаек. На старые батареи они монтируются через футорку с проходным резьбовым отверстием, а для стальных конвекторов применяются специальные автоматы с полудюймовым патрубком.

   Автоматический воздухоотводчик для радиаторов фото

Это и все разновидности, которыми может похвастаться автоматический воздушный клапан для систем отопления. В принципе, большего и не нужно, так как невзирая на различные условия установки, какой-нибудь из них все равно подойдет.

Что лучше: автомат или ручной кран Маевского

Как бы привлекательно ни выглядела работа автоматического клапана сброса воздуха, какие бы преимуществами она ни сулила, все же существуют некоторые обстоятельства, которые говорят не в ее пользу. Или как минимум говорящие об экономической нецелесообразности установки автомата. Таких обстоятельств немного, но тем не менее они встречаются.

1. В первую очередь, это системы центрального отопления с чугунными батареями. Причин, по которым автоматику лучше не ставить, несколько. Во-первых, это грязь, которой в металлических трубах и чугунных батареях очень много – автомат быстро забьется илом, и его придется часто чистить. Если вас это не смущает, то возникает другой вопрос – снять автомат при заполненной системе и почистить его не получится. Хотя если вам все-таки захочется его установить, можно дополнительно перед автоматом поставить небольшой клапан, который не даст теплоносителю вытекать из системы после того, как вы снимете автоматический сбросник воздуха. Если и это вас не остановило, то тогда подумайте о том, как часто вы будете стравливать воздух с батареи центрального отопления. Я совершенно уверен, что 90% жителей многоэтажных домов этим не занимаются даже один раз в отопительный сезон. А ставить на всякий случай как-то неразумно – на всякий случай можно обойтись и дешевым ручным краном Маевского.

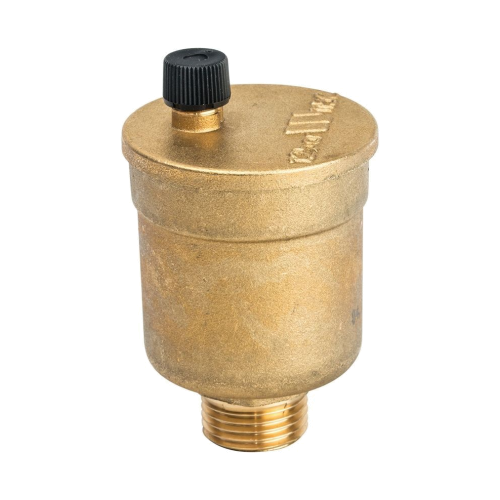

   Воздухоотводчик автоматический фото

2. Чтобы понять второй нюанс, следует разобраться, почему в системе отопления образуется воздух. А образуется он потому, что некоторые химические элементы при повышенной температуре вступают в реакцию с материалом батареи – причем следует понять, что делают они это интенсивно далеко не с каждым из них, а только с алюминием. Именно поэтому на алюминиевых и биметаллических батареях автоматические воздухоотводчики устанавливаются обязательно. В случае со стальными, чугунными и прочими материалами выделение газов в системе отопления происходит очень медленно – причем настолько, что необходимость в сбросе воздуха возникает только в случае перезаполнения системы теплоносителем. Отсюда вывод, что в таких ситуациях вполне можно обойтись и обычным ручным краном Маевского.

Спросите, к чему такие разграничения? Все достаточно просто – автоматический воздухоотводчик стоит как минимум раз в 10 больше, чем кран Маевского. Так что если особой необходимости в нем нет, можно воздержаться от излишних расходов. Кстати, совсем забыл сказать – любой автоматический сбросник для воздуха можно использовать в ручном режиме. Для этого он дополнительно оборудуется золотником – стоит только нажать спичкой или чем-то другим тонким на его внутренний штифт, и воздух сойдет. Как вариант, если его нет, пойдет водичка.

Автор статьи Александр Куликов

Автоматические воздухоотводчики | Reliance Valves

Отказ от ответственности: Все изображения приведены только в иллюстративных целях.

Автоматически выпускает воздух из систем отопления без необходимости дополнительной вентиляции

Когда воздух попадает в герметичную систему отопления, это может вызвать широкий спектр проблем, включая чрезмерный шум, коррозию и увеличение затрат на техническое обслуживание, поскольку это также может вызвать воздушные пробки и не позволяют системе работать эффективно и продуктивно.

Автоматические воздухоотводчики наиболее подходят для систем отопления и других замкнутых систем горячего водоснабжения, которые требуют эффективного и автоматического удаления воздуха во время заполнения системы водой. В нижней части клапана установлен вакуумный прерыватель, чтобы предотвратить образование воздушной пробки и способствует выпуску воздуха из воды в системе.

Автоматический воздухоотводчик Reliance изготовлен из высококачественной твердой латуни и термостойкого полипропилена, что обеспечивает долгий срок службы и надежность систем отопления, помогая выпускать воздух при вводе системы в эксплуатацию. Доступны с MBSP, компрессионными или вставными соединениями.

• Автоматически выпускает захваченный воздух из закрытых систем отопления
• Прочная конструкция из цельной латуни и термостойкий полипропиленовый поплавок
• Доступны с различными присоединительными концами

Поговорите с нашей командой по продажам Arrow Right

• Подробная информация о продукте
• Tech Specs
• Ресурсы и загрузки

Поговорите с нашей командой по продажам. BSP ″ AVEN100001 3⁄8 ″ Автоматический воздушный вентилятор — — 3–8 AVEN10039 AVEN1003 9003 9003 .0049 15 mm Automatic Air Vent Compression 15 – AVEN100005 1⁄2″ Automatic Air Vent – – 1⁄2 AVEN300001 15 мм Автоматический воздухоотводчик с соединениями JG Speedfit Соединения JG Speedfit 15 – AVEN450001 15 мм 0049 Никелированный – 1/2

Автоматический воздухоотводчик Bell & Gossett – Модель 97

Обзор Документация и инструменты Представления

Обзор

Обзор

Особенности продукта

• Автоматический воздухоотводчик поплавкового типа
• Корпус и крышка из кованой латуни
• Внутренние детали из цветных металлов

Автоматический воздухоотводчик поплавкового типа, предназначенный для удаления проблемного воздуха из водяных систем отопления.
