Самодельная 3G антенна. 3G антенна Харченко.

Здравствуйте дорогие читатели и подписчики блога! Сегодня хочу обсудить ещё один вариант самодельной 3G антенны. Возможно, кто то натыкался в интернете на инструкцию по изготовлению этой антенны. Её ещё называют антенной Харченко для 3G модема, или «восьмёркой». За её основу взят дециметровый ромбический волновод  Харченко, который предложил, использовать эту конструкцию для приема ТВ каналов в ДМВ диапазоне. Я решил протестировать варианты конструкций, которые предлагают в сети на форумах, и результаты выкладываю сюда. При постройке антенны для 3G модема я внес кое-какие изменения. Сразу скажу, что антенна неплохо работает, но ждать от неё супер результатов не стоит. Она помогает усилить сигнал, но если он у вас отсутствует совсем, то вряд ли она вам поможет. Если сигнала GSM нет, то лучше использовать вариант 3G антенны собранной на спутниковой антенне.

В принципе фотографии подробно иллюстрируют конструкцию антенны и как её собрать. Саму «восьмерку» делаем из медной монолитной проволоки сечением 4 мм2, её можно приобрести в любом электро магазине. С помощью плоскогубцев проволоку нужно согнуть по форме как на фото, обязательно соблюсти все размеры. Концы спаиваем вместе.

Сборка 3G антенны:

Далее нам понадобится алюминиевая пластина размером 140 х 140 мм и толщиной 2 мм. Она будет работать в качестве рефлектора. Такую пластину можно вырезать с помощью болгарки, например из старой кастрюли. Не забываем о мерах безопасности при работе с болгаркой — одеваем защитные очки! В центре пластины необходимо просверлить отверстие под кабель диаметром 8-10 мм. Теперь нужно закрепить антенну по центру рефлектора на расстоянии 36 мм. Крепёж делаем из диэлекрического материала, например пластмасс. Рефлектор с антенной ни в коем случае не должны иметь контакта.

Так как я планировал использовать антенну на улице, пришлось придумать для неё крепление. Просверлив в пластине отверстия под хомуты от польской антенны (полячки), я одел её на настенный кронштейн от спутниковой антенны. Далее нужно припаять кабель к «восьмерке» предварительно продев его через отверстие в рефлекторе.

Теперь подробнее о кабеле. В инструкции использовался коаксиальный кабель 75 Ом. Однако волновое сопротивление антенны ближе к 50 Ом, что показали замеры на осцилографе. Сам стандарт HSDPA в котором мы стремимся зарегистрироваться находится в диапазоне 2100 Мгц, токи, которые сгенерирует в системе волновым сопротивлением более 50 Ом такая волна, мгновенно затухают. Поэтому я все же использовал 50 Ом-й кабель. К тому же проводник в таком кабеле полностью из меди и его не составит труда припаять.

Когда антенна собрана и установлена, на другом конце кабеля, который будет присоединен к модему, нужно спаять так называемое устройство согласования, с помощью его мы соединим модем с антенной. Для этого нам понадобится медная фольга, найти её можно в старых трансформаторах, или купить в радиомагазине, из такой фольги изготавливают печатные платы.   Делаем из фольги то, что показано на фото, размеры тоже необходимо соблюсти.

Устройство согласования:

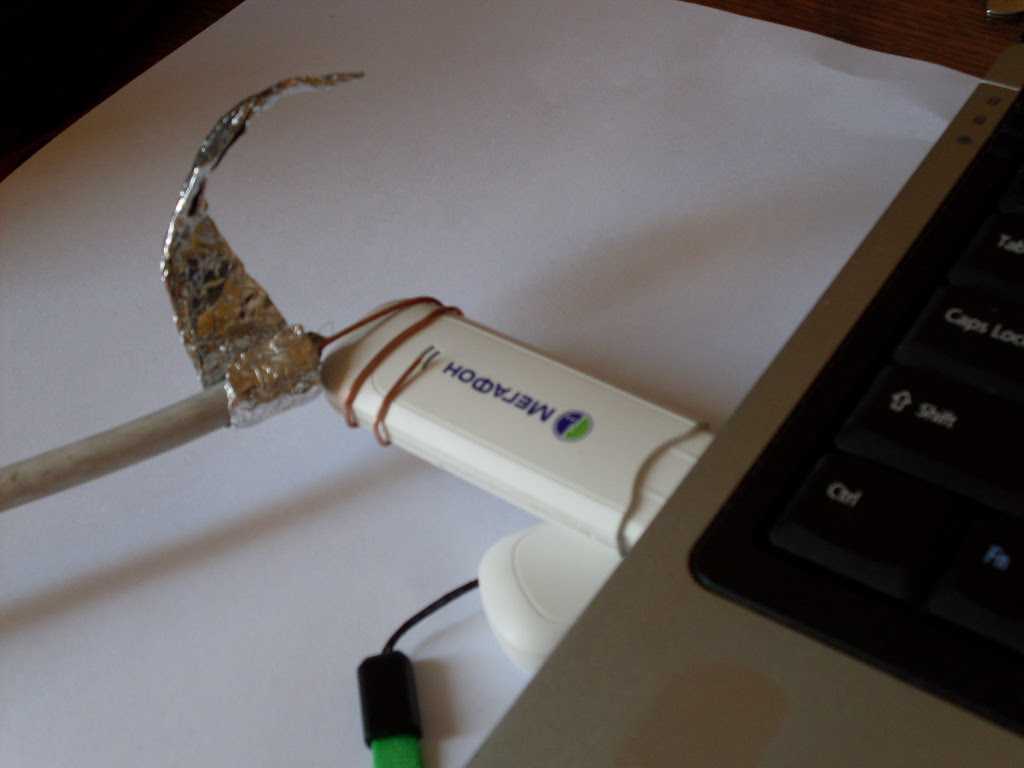

Вырезать можно обычными ножницами, вырезав лоскутки, их нужно спаять, как показано на фото. Фольга для оплётки должна быть размером 27х76 мм, для центральной жилы одна сторона 45 мм, вторая по размеру обхвата модема. Слишком плотно обматывать не стоит, конструкция на модеме должна только опоясать корпус модема.  Фольга спаянная с оплёткой, должна как бы обволакивать по кругу модем, при этом, не касаясь центральной жили.

Для оплётки:

Устройство согласования в сборе:

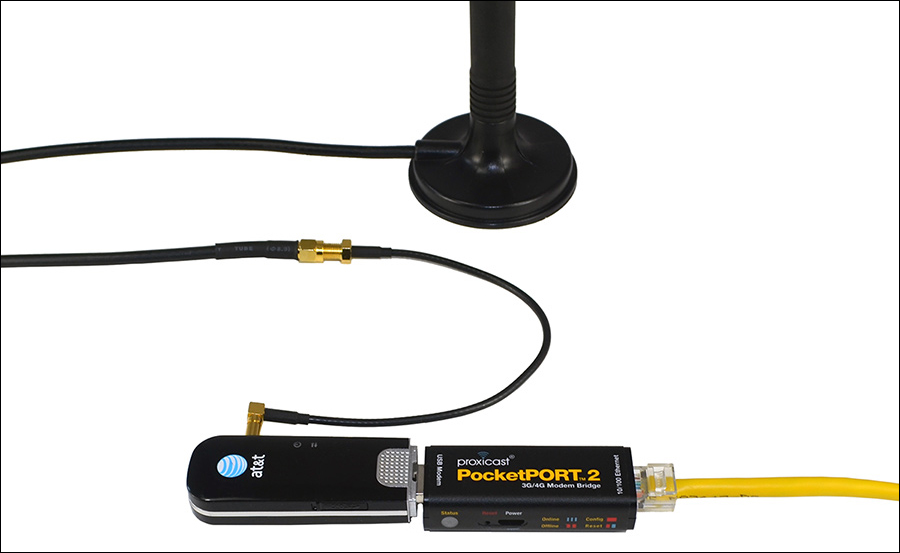

Если ваш модем имеет разъём для внешней антенны, то кабель можно подсоединить к нему, придумав какой-нибудь переходник, кстати, на инструкцию как можно спаять такой переходник я тоже пару раз натыкался в сети. Мой модем Huawei E1550 такого разъёма не имеет.

Настройка 3G антенны производится экспериментально, можно просто поворачивать её по оси кронштейна, пока не добьёмся четкого сигнала и регистрации в HSDPA или WCDMA, что будет соответствовать индикации в интерфейсе программы модема. О качестве сигнала можно судить по «палочкам». Конечно, следует сказать, что устанавливать и направлять антенну следует в сторону базовой станции, сигнал которой мы и хотим усилить.

Как я уже говорил, антенна работает не плохо, и дает коэффициент усиления 6-8 децибел. Если ваш модем регистрировался только в GPRS/EDGE, то с помощью этой антенны вы получите четкий 3G. Вариант установки в комнате тоже рассматривается, можно придумать какую-нибудь подставку, и разместить её на подоконнике, или подвесить к потолку.

Если кто-то использовал антенну Харченко для 3G, буду рад, если оставите отзывы в коментариях. Интересно узнать мнение других людей. На вопросы так же с удовольствием отвечу.

Делаем Мощную Антенну для 3G и 4G Сигнала [Инструкция]

Проживая в больших городах проблем с поиском устойчивого интернет сигнала, как правило, нет, но стоит удалиться от ретрансляторов поставщика мобильного подключения к интернету, возникают затруднения.

Чтобы сигнал на даче или в загородном доме всегда был устойчивым нужно сделать мощную 3G/4G антенну с радиусом действия 40 км.

Содержание:

  • Принцип работы антенны
  • Сборка 3G- антенны для 2100 МГц
    • Шаг №1 – подготовка элементов для антенны
    • Шаг №2 – сборка антенны
    • Шаг №3 – подключение антенны к адаптеру
  • Проверка антенны на работоспособность
  • Заключение
      • ✅3G ПУШКА ? Лучшая самодельная антенна для приёма слабого интернета 3G, 4G, Wi-Fi
      • ТОП-5 Wi-Fi роутеров! | Лучшие роутеры для дома!

Принцип работы антенны

Проверено – работает

3G и 4G сигналы собой представляют радиоволны определённой частоты. Антенна разработана таким образом, что находящиеся на чётко определённых местах элементы, резонируют с длиной того или иного сигнала и усиливают.

Антенна-пушка состоит из 6ти круглых медных элементов, закреплённых на резьбовой втулке, на определённом расстоянии друг от друга. Расстояние высчитывается исходя из длины того или иного радиосигнала. Первые четыре круга (меньшие по диаметру) входят в резонанс с радиоволной и её усиливают. Последний, самый большой круг отражает радиоволну обратно, и та аккумулируется на предпоследнем медном элементе.

С него-то и снимается несущий сигнал и по кабелю подаётся на 3G-адаптер. В целях дополнительного усиления, а также для придания устойчивости сигнала, к антенне присоединяют два коаксиальных кабеля.

Для каждой частоты требуется соблюдать свои размеры. Алгоритм их определения мы рассматривать не будем, а сразу предоставим полученный результат вычисления. На рисунках ниже указаны схемы сборки антенны с размерами под разные частоты радиоволн.

Иногда бывает, что узнать частоту радиосигнала для того или иного региона не представляется возможным. Тогда можно использовать схему для наиболее используемой частоты: 2100 МГц.

5ГГц

2400 МГц

850 Мгц

1800 МГц

2100 МГц — самая распространенная частота радиосигнала

2600 МГц

Читайте также: Всенаправленная биквад антенна на 2 4ГГц своими руками

Сборка 3G- антенны для 2100 МГц

Для сборки понадобится:

  • медная фольга, толщиной 0,3-0,5 мм
  • стержень М6-М10 с резьбой не менее 45 см
  • 12 гаек под диаметр стержня
  • Коаксиальный кабель – 2 отрезка по 10метров
  • Переходник Pigtail – 2 шт
  • TV-разъёмы – 2 шт
  • Шуруповерт со сверлами
  • Паяльник с припоем
  • Ножницы
  • Плоскогубцы

Также понадобится точная линейка, маркер и изолента.

Шаг №1 – подготовка элементов для антенны

1

Для того чтобы точно вырезать круги правильной геометрической формы, нужно вначале заготовку отцентровать, т.е. просверлить центры кругов, и по ним с помощью циркуля сделать разметку.

2

Медная фольга хорошо режется обычными ножницами. Размеры берём согласно схеме на фото ниже.

Точность с погрешность не более 1мм

3

Далее размечаем места соединения антенны с коаксиальными кабелями. Для этого предпоследний круг R74 размечаем, — отступаем 11 мм от окружности. Таких пометок нужно сделать 2 шт., при этом находится они должны строго перпендикулярно по радиусу.

11мм — 2 шт., строго перпендикулярно по радиусу

4

Шуруповертом сверлим в круге R74 отверстия под центральную жилу коаксиального кабеля (2 мм). Затем это круг накладываем на круг R100, и через отверстия маркером делаем отметки отверстий под крепление TV-кабеля.

Разметку по месту сделать проще

5

Засверливаем R100 и в полученные отверстия ввинчиваем разъёмы так, как показано на фото ниже.

Лишнее с разъёма удаляем

Фиксируем разъёмы в круге R100

Шаг №2 – сборка антенны

Стараемся сделать без погрешностей

1

С помощью двух гаек фиксируем на стержне круг R100 в соответствии с размерами, указанными на фото выше. Не забываем гайки, как следует подтянуть.

Затягиваем крайнюю гайку

2

Аналогичным способом собираем всю конструкцию.

Шаг №3 – подключение антенны к адаптеру

Устанавливаем кабели на место

1

Зачищаем концы у коаксиальных кабелей. Вставляем в подготовленные разъёмы. Центральные жилы кабелей должны попасть в отверстия (2 мм) круга R74.

Немного флюса и припоя

2

Центральные жилы припаиваем ко второму кругу (R74).

3

Загибать кончики центральной жилы нельзя, — может произойти потеря мощности антенны.

Оставляем так, как есть

4

Антенна готова, осталось только её подключить к адаптеру. Для этой цели используем переходники Pigtail.

Pigtail-переходник

Читайте также: Детектор скрытой проводки своими руками ??? | Схема +Инструкция

Проверка антенны на работоспособность

Скорость  хорошая, сигнал устойчивый

Подключаем адаптер к ПК, подсоединяемся к интернету, проверяем скорость подключения.

Читайте также: Мощная Wi-Fi антенна для дачи своими руками

Заключение

Ретранслятор

Чтобы пользоваться интернетом с нескольких устройств, такую антенну можно подключить к домашнему ретранслятору. Для этого подойдёт практически любой современный роутер, — главное, чтобы у него был USB-вход для адаптера.

Некоторые 3G модемы не предназначены для подключения к внешней антенне, поэтому можно поступить следующим образом (фото ниже):

  • Концы коаксиальных кабелей (20 см) оголяют, т. е. оставляют только центральные жилы
  • Из одной центральной жилы формируют змеевик, который одевают на 3G модем, и закрепляют при помощи изоленты
  • Другую центральную жилу от второго кабеля наматывают поверх первой (через слой изоленты) так, чтобы помещались друг к другу перпендикулярно

Одеваем змеевик от первого кабеля

1

Сигнал будет, но несколько хуже.

Перпендикулярно наматываем вторую жилу и фиксируем её изоленой

2

Фиксируем вторую жилу изолентой.

Используя этот принцип можно подключить практически любое мобильное устройство.

✅3G ПУШКА ? Лучшая самодельная антенна для приёма слабого интернета 3G, 4G, Wi-Fi

Делаем мощную антенну для 3G и 4G сигнала с радиусом действия 40 км своими руками

ТОП-5 Wi-Fi роутеров! | Лучшие роутеры для дома!

Делаем мощную антенну для 3G и 4G сигнала с радиусом действия 40 км своими руками

9.5 Общий балл

Делаем мощную антенну для 3G и 4G сигнала

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья?

10

Рейтинг пользователей: 4.53 (15 Голосов)

Самодельный ретранслятор сотовой связи или усилитель 4G: что выбрать?

В комплекте:

  • Как решить проблемы с сигналом 4G?
  • Антенна для вашего 4G модема: плюсы и минусы
  • Самодельный усилитель 4G: плюсы и минусы
  • Готовый усилитель 4G: плюсы и минусы

Если вы заметили ухудшение мощности сигнала 4G в вашем офисе или дома, это не значит, что единственное, что вы можете сделать, это просто попытаться смириться с ситуацией. Качество нашего общего общения во многом зависит от качества 4G-соединения. Вот почему очень важно убедиться, что вы удовлетворены мощностью и стабильностью сигнала, который у вас есть.

Как решить проблемы с сигналом 4G?

Что обычно делают люди, когда у них возникают проблемы со связью? Они думают о смене оператора. Но, как правило, это не лучшая идея, так как очень часто проблемы с сигналом возникают не из-за плохого покрытия вашего оператора , а из-за особенностей ландшафта или каких-то других внешних факторов .

Однако есть решение этой проблемы . Это усилитель 4G. Единственное, с чем вам предстоит определиться, готовы ли вы создать самодельный бустер или вам целесообразнее купить такое устройство.

Давайте рассмотрим некоторые доступные варианты, их плюсы и минусы.

Антенна для вашего модема 4G

Для любителей делать своими руками это может быть интересным вариантом — антенна 4G своими руками. Нужно взять медную плоскую проволоку и особым образом согнуть ее так, чтобы она была похожа на 2 квадрата. Процесс создания этой антенны требует очень строгих расчетов. В противном случае, если вы используете неправильные размеры, ваша антенна не будет работать. Чтобы ваша антенна начала работать, вам нужно будет подключить ее к модему 4G с помощью кабеля.

Плюсы:

  • Ваш сигнал 4G может быть усилен в помещении до 50%.
  • Сделать такую ​​антенну довольно дешево.
  • Не займет много места в вашей комнате.

Минусы:

  • Процесс создания антенны требует определенных навыков.
  • Необходимы точные расчеты.
  • Создание антенны требует много времени.
  • Есть риск, что вы соберете антенну, но результат ее работы не оправдает ваших ожиданий.

Самодельный усилитель 4G

Если вы думаете, что для самостоятельного создания усилителя нужно покупать что-то экстраординарное, вы ошибаетесь. Вы можете сделать свой собственный самодельный усилитель сигнала сотовой связи из того, что всегда есть дома. Например, с консервной банкой или кастрюлей.

Важная деталь: этот вариант, как и предыдущий, подойдет только в тех случаях, когда у вас есть модем, так как вам придется поместить модем внутрь кастрюли или банки. В результате вы сможете увеличить концентрацию сигнала на вашем модеме.

Плюсы:

  • Процесс создания такого усилителя LTE 4G занимает всего пару минут.
  • Для сборки усилителя сотовой связи не нужно покупать никаких дополнительных элементов, все необходимое можно найти дома.

Минусы:

  • Сигнал можно увеличить только на 15-20%.
  • Конструкция будет не компактной.

Готовый усилитель 4G

Но что делать, если не хочется делать самодельный усилитель? Вы можете купить устройство, которое было разработано профессиональными инженерами. На нашем сайте вы найдете большой выбор бустеров LTE 4G, отвечающих самым разным требованиям.

Есть усилители, предназначенные только для работы с сигналом 4G, но есть и модели, которые могут улучшить не только ваше соединение 4G, но и GSM и/или 3G одновременно.

Главной задачей для вас в этом случае будет найти подходящее место для установки всех элементов бустера. Стандартная модель имеет бустерную коробку, одну наружную антенну, одну или две комнатные антенны и кабель для соединения элементов.

В то время как одна антенна отвечает за прием сигнала, усилительный блок усиливает его, а вторая антенна может передавать сигнал на многочисленные мобильные устройства, находящиеся в зоне ее действия.

Плюсы:

  • Вы получаете полный комплект и ничего дополнительно покупать не надо.
  • Прибор очень компактен и его можно разместить в любом помещении.
  • Процесс установки достаточно прост и быстр.
  • Ваша антенна ретранслятора 4G будет абсолютно безопасной в использовании.
  • Эффективность таких бустеров уже доказана тысячами пользователей.

Минусы:

  • Цена на некоторые модели не очень низкая, но с учетом мощности этих устройств вполне справедлива.
  • Доставка может занять до 7 рабочих дней.

Предлагаем вам воспользоваться нашим удобным поисковиком, чтобы найти ту модель усилителя 4G, которая полностью вам подойдет. Вам нужно указать свою страну (или оператора), сигнал, с которым у вас проблемы, а также покрытие, которое должен обеспечивать усилитель.

Если Вам понадобится помощь с нашей стороны, мы всегда будем готовы оказать всю необходимую помощь. Не стесняйтесь обращаться к нам!

Антенны Wilson Yagi для сигналов сотовой связи

Сотовые антенны Yagi

Антенны Yagi фокусируют мощность передачи и приема в одном направлении. Антенны Yagi с более высоким коэффициентом усиления зависят от частоты, поэтому вам следует учитывать диапазон частот вашего телефона, поставщика услуг и / или системы усилителя в вашем конкретном районе. Yagi лучше всего использовать для фиксированных мест, таких как дома, офисы, склады, фермы и удаленные места, пытающиеся достичь удаленных сотовых узлов в определенном направлении. Они должны быть установлены как можно выше на трубе или трубе, например, используемых для наружных телевизионных антенн. Для достижения наилучших результатов рассмотрите возможность установки с максимально коротким кабелем, но размещайте Yagi там, где он получает наилучший сигнал.

Направленные антенны Yagi: High Gain . Направленный . Простота установки

Эти антенны Yagi обычно зависят от частоты (800 МГц или 1900 МГц). Вы должны согласовать частоту антенны с частотой, которую использует ваш поставщик услуг в вашем регионе. Хотя большинство операторов (и телефонов) могут использовать несколько частот, поставщик услуг обычно использует только одну из этих частот в одной конкретной области. Антенны с более высоким коэффициентом усиления 800 МГц улучшают передачу и прием сигналов для Verizon, Alltel, US Cellular, Cellular One, Cingular, Nextel, SouthernLINC, Bell Canada, Telus, Mike и всех других операторов сотовой связи и iDEN.

  • Высокий коэффициент усиления
  • Направленный
  • Простота установки
  • Здания с фиксированным местоположением

Антенны Yagi
