Содержание

болотоход своими руками на гусеницах чертежи – 资料 – 滑雪之家Skihome 论坛

Для просмотра нажмите на картинку









Читать далее


Смотреть видео












































































































































Самодельные гусеничные мини-вездеходы: как сделать, чертежи и размеры, обзоры лучших самоделок
Самодельный гусеничный вездеход АРМАТура

Самодельный гусеничный вездеход «ПАРМА»
Гаражный умелец собрал динамичный гусеничый вездеход из запчастей от Жигулей

Чертежи гусеничного вездехода, а также фото сборки и видео испытаний. Самодельный вездеход имеет переднемоторную компоновку, что позволяет сделать сзади багажный отсек и сиденье для задних пассажиров. Кузов цельный, водонепроницаемый.
Отзыв владельца Гусеничный вездеход Анаконда 4м — своими руками. И так начало положено. А сейчас немного, что я хочу от этой техники: это самое главное лёгкая, ремонтопригодность, отсутствие подвески так как она на болоте не нужна будет 8 колёс и передние ведущие звёзды на гусеничном ходу. Я даже не расматривал вездеход на балонах, проходимость не та, что у гу…  На гусеницах я тоже решил отличиться делаю ни как все. нарезал подлинне трака 44см. и вдоль на два трака.
Гусеничный вездеход собранный своими руками. Гусеница из транспортерной ленты, каркас из проф. Самодельный Гусеничный Вездеход Чертеж Транспортерная Техника Болотоход Каракат Для Рыбалки Для льный гусеничный вездеход: чертежи, фото пошагового изготовления, а также видео испытаний вездехода на суше и воде. Направляющие с внутренней стороны гусеницы, на верхнем сгибе по краям клыка продавлено на 9 мм, это при ширине пластины 40 мм, толщина стали мм .

это предел для пресса с усилием 10 тонн. Направляющие, со сваренной внутри пластиной для крепления к тракам. Приспособление для изготовления направляющих пластин с помощью пресса.
Самодельный гусеничный вездеход ПАРМА-это изделие Михаила из Перми. Начал он строительство с января года и в настоящее время уже вездеход Парма рассекает по болотам и бездорожью необъятной нашей. Гусеница-самая трудоемкая и трудозатратная часть вездехода. Гусеница и звездочка должны взаимодействовать друг с другом без заедании на входе и на выходе со звезды.
Самодельные гусеничные мини-вездеходы: как сделать, чертежи и размеры, обзоры лучших самоделок. Мини-вездеход должен преодолевать дорожные препятствия, водные преграды, болотные топи. Для этого ему нужны: мощный двигатель, крепкая конструкция, надежный гусеничный или колесный ход. Автолюбители собирают своими руками такие транспортные средства на основе имеющихся у них машин или покупают готовые комплекты для изготовления. Максимальные технические характеристики самодельного вездехода.
Для выполнения специальных задач мини-вездеходы должны обладать достато.
По многочисленным заявкам-ОСНОВНЫЕ РАЗМЕРЫ ВЕЗДЕХОДА!!! Буду благодарен любой помощи- Карта СБ все средства пойдут на разви.
Пошаговые фото сборки гусеничного вездехода АРМАТура своими руками. Ведущие звезды сделаны из автомобильных дисков ВАЗ Мост ВАЗ Экспериментальная модель с ДВС «Урал» Предварительно диск обваривается металлической пластиной. Пошаговое фото изготовления гусеницы вездехода. Самодельный глушитель.
Вездеход, да еще и на гусеницах, в понимании большинства, это что то медленное, неповоротливое На самом деле это может быть совсем не так. Сегодня расскажем об истории постройки довольно интересной самоделки. В основе проекта конструкция с водонепроницаемым корпусом, на узлах и агрегатах с ближайшей разборки. Под правой рукой рычаг переключения передач, с другой стороны раздатка. Рулить вездеходом помогает тормозная система и свободные дифференциалы. Если подтормаживать одну сторону, то благодаря дифференциалу вращаются колеса с другой стороны и тем самым происходит разворот в нужную сторону.
Боковое остекление делали с помощью монолитного поликарбоната.
Самодельный гусеничный вездеход: чертежи, фото пошагового изготовления, а также видео испытаний вездехода на суше и воде. В этой статье мы рассмотрим, как сделать вездеход на гусеничном ходу своими руками. Для начала ознакомимся с краткими техническими характеристиками вездехода: Длина вездехода — м. Коробка передач ВАЗ Задний мост от жигулей классики.
Подписчиков: 2 тыс.О себе: Группа создана для обсуждения тем постройки вездеходов, решении проблем с постройкой и вопросов. Использование не нормативной лексики не приветствуется. Выявили нарушителей — пишите админам афии добавляются в соответствующие названиям альбомы! Наказания за нарушения будут приниматься по усмотрению администрации.

Как собрать самодельный вездеход своими руками

Наша страна занимает огромную площадь и не во всех ее уголках есть возможность передвигаться по приличным дорогам. К примеру, в северных районах и на Дальнем Востоке зачастую никак не обойтись без машины повышенной проходимостью.


А что может предложить промышленность для таких случаев? И если вездеход нужен маленький, экономичный и недорогой? Увы, таких образцов в продаже нет, и скорее всего, долго еще не будет. Вот и строят люди самодельные вездеходы, каждый в соответствии со своими потребностями и возможностями. В этой статье мы пошагово рассмотрим принципы изготовления подобных аппаратов и дадим некоторые советы для начинающих конструкторов вездеходной техники. Начнем с того, что рассмотрим, как классифицируются вездеходы.

Типы вездеходов

Среди самодельщиков популярностью пользуются две основных схемы – гусеничные машины и агрегаты на пневматиках низкого давления, на этих примерах и будем знакомиться с машинами.

Самодельные вездеходы на гусеницах

Довольно сложные в самодеятельном изготовлении транспортные средства, имеют свои плюсы и минусы. Из положительных характеристик можно выделить высокую проходимость, в этом плане у гусеничных вездеходов конкурентов нет. Машины такого класса чаще всего строятся с использованием автомобильных силовых агрегатов, следовательно, расход топлива у них повыше, чем у остальных моделей, но и запас мощности солидный в отличие от собратьев с мотоциклетными двигателями.

Самодельный гусеничный вездеход с двигателем от ВАЗвской «классики»

Минусом таких конструкций является относительная сложность изготовления движителя – гусениц. Можно, конечно, попытаться применить гусеницы от промышленных изделий, например тот же снегоход Буран, но не во всех случаях такие гусеницы будут подходящим вариантом. Основным же недостатком является высокая себестоимость изготовления вездехода. Даже при условии что большинство комплектующих найдется в собственном гараже, затраты все равно будут выше (как по времени, так и по финансам), по сравнению с колесными собратьями.

Самодельные вездеходы на шинах низкого давления

Являются более распространенными среди самодеятельных конструкторов. Этому способствуют несколько причин, первая из которых – простота изготовления.

Каракат на основе рамы и двигателя от мотоцикла

Создать, например трехколесный вездеход намного проще, чем его гусеничный аналог, дефицитных или сложных в изготовлении узлов нет, комплектующие части намного дешевле и доступнее,  тот же двигатель от мотоцикла, например.

Конечно, уровень комфорта будет ниже, но никто ведь  не запрещает, сделать на самодельном каракате небольшую кабину и оборудовать ее обогревателем.

С чего начать?

Для начала следует решить, в соответствии со своими потребностями, какого типа вездеход вы собираетесь построить. Тут все зависит от конкретных условий и личного желания, поэтому что-то посоветовать трудно. Единственно, если у вас нет никакого опыта работы с гусеничными механизмами, пожалуй, стоит начать с простого пневматика.

Далее определяемся с условиями эксплуатации, вместимостью и грузоподъемностью и, исходя из этих данных, намечаем общую концепцию будущей машины. После можно переходить к эскизному проекту вездехода, на котором в общих чертах намечается компоновка и расположение всех узлов и агрегатов транспортного средства, не забываем и о водителе с пассажирами, если аппарат многоместный.

На заметку: чтобы было удобнее делать компоновочные эскизы, сделайте из плотной бумаги масштабные модели основных узлов машины и запаситесь бумажными же фигурками человечков в таком же масштабе – так будет гораздо удобнее на начальном этапе, чем раз за разом отрисовывать одинаковые контуры в поисках оптимального расположения.

Выбираем двигатель

Для вездехода подойдет не каждый двигатель, главное требование к нему – наличие принудительного охлаждения, так как вездеходы обычно развивают невысокие скорости, обычный мотор от мотоцикла, к примеру, будет перегреваться. Поэтому если уж вы решите использовать такой силовой агрегат, то позаботьтесь о его охлаждении, хотя бы с помощью вентилятора и элементарного кожуха, который организует движение воздушного потока.

Конечно же, двигатель должен обладать достаточным запасом мощности для обеспечения вездеходу возможности ехать в любых условиях. Рассчитать требуемую максимальную мощность мотора можно по формуле: nдв. макс.=10-3Nуд.mп; (nдв. макс. – максимальная мощность, Nуд – удельная мощность на тонну веса, которая должна находиться в пределах 20 – 35 л.с.).

Если предполагается эксплуатация машины круглый год, предпочтительнее использовать четырехтактный мотор. Такие двигатели легче запускаются и стабильнее работают при отрицательных температурах, чем их двухтактные собратья (хотя их удельная мощность несколько ниже). Конкретных рекомендаций по типу двигателя – бензиновый или дизельный нет, у каждого есть свои плюсы и минусы.

Среди двигателей отечественного производства хорошо зарекомендовали себя мотоциклетные моторы М -67, а из автомобильных двигателей можно отметить ”зазовское” семейство. Довольно часто можно видеть двигатели, собранные на основе тракторных пускачей с применение деталей других моторов и работающие с разными сцеплениями и коробками передач. В последнее время получили распространение вездеходы самоделки из мотоблока. Связано это с появлением на рынке недорогих китайских двигателей для мотоблока достаточной мощности

В последнее время умельцы конструируют вездеходы самоделки на гусеницах и шинах низкого давления с применением китайских двигателей, производимых по лицензии японских компаний. Эти моторы отличаются надежностью, неприхотливостью и низкой ценой при вполне достаточной мощности.

Обратите на них свое внимание при разработке машины.

Ходовая часть

В конструкции ходовой части лучше всего применять независимые подвески колес, хотя технологически они более сложные, но зато обеспечивают комфортные условия водителю и пассажирам. Вкупе с колесами на основе пневматиков низкого давления это дает хороший эффект.

Рама может быть как пространственной конструкции, так и плоской, кроме того, цельной или сочлененной (для гусеничных и колесных машин). Кстати сочлененная конструкция гусеничного вездехода имеет большой потенциал для работы конструкторской мысли, но из-за своей сложности находит мало применения в такой области, как вездеходы самоделки своими руками.

Для изготовления рам используют швеллеры, уголки и трубы разных сечений и размеров.

самодельные и покупные модели на гусеницах для охоты и рыбалки, чертежи вездеходов для изготовления своими руками, выбор лучшего

Знать все о гусеничных вездеходах для жителей нашей необъятной страны, пожалуй, значимее, чем для населения любых других государств. Большой интерес представляют самодельные и покупные модели на гусеницах для охоты и рыбалки. При этом нельзя сказать, какой путь вернее и лучше — изучение чертежей вездеходов для изготовления своими руками или выбор лучшего аппарата из имеющихся на рынке.

Особенности

Хороший гусеничный вездеход (как изготовленный своими руками, так и купленный в готовом виде) обязан:

  • иметь крепкий кузов;
  • развивать достаточную моторную мощность;
  • содержать подвеску, рассчитанную на плохие дороги или даже на полное их отсутствие;
  • включать емкий багажный отсек;
  • позволять ставить дополнительное оборудование;
  • обеспечивать комфорт для ездоков.

Стоит учитывать, что универсальными вездеходы быть не могут. Чтобы нарастить проходимость, приходится ухудшать баланс по другим показателям. Такая техника вряд ли будет способна развивать высокую скорость. Комфортабельность явно не та, что достигается в городских автомобилях.

Кроме того, одни вездеходы рассчитаны больше на преодоление водных преград, а другие на чисто сухопутное применение.

Плюсы и минусы

Гусеница дает главное преимущество перед колесом, ради которого и покупают такие машины — повышенную проходимость. При наличии хорошей трансмиссии не составит труда проехать и по липкой грязи, и по влажному песку, и по скользкому льду, и по изрытой ухабами местности. Колесные же машины имеют худшее сцепление с дорогами, не могут похвастать той же площадью опоры. Там, где гусеница проедет без проблем, колесо увязнет и забуксует.

Одновременно усиление сцепления дает возможность рассчитывать на большую тягу. Еще одно важное преимущество — минимальные требования к балансировке. Колесные машины буксуют, стоит только вывесить одно колесо, оторвать его прочно от поверхности. Гусеничные же будут ехать до тех пор, пока хотя бы одна точка движителя сцеплена с опорой.

Но стоит отметить, что:

  • во многих гусеничных вездеходах развивается сильная тряска;
  • эти машины сравнительно неустойчивы;
  • они в среднем весят больше, чем сопоставимые аналоги на колесах;
  • под гусеницей сильнее разрушается растительность, почва;
  • рассчитывать на высокую скорость и маневренность не приходится;
  • починить гусеничный движитель весьма сложно;
  • есть ряд участков, по которым на колесах проехать проще и быстрее.

Виды

Сразу стоит оговориться, что среди гусеничной техники тоже встречается иногда ряд скоростных образцов. Они способны разгоняться даже до 120 км/ч. Однако стоят такие конструкции баснословных денег, и используют их преимущественно вооруженные силы различных стран. В частном пользовании подобную технику не найти, а если и есть что-то подобное, то это ухудшенные гражданские версии. Что касается плавающих моделей, то они более распространены. Но изначально и такие образцы, конечно, создавались сугубо для военных действий. Название вездеход-болотоход говорит за себя красноречиво – такая техника создается именно для преодоления топких и переувлажненных мест.

Стоит учесть, что она все же проигрывает «чистым» болотоходам в уровне проходимости и функциональных характеристиках. Однако по сравнению с ними более выигрышна по цене. Отдельный формат вездеходов — двухзвенные конструкции. Подобные модели создавались с начала 1980-х годов, и их предназначали для эксплуатации в местах со слабонесущими грунтами. Сочлененное исполнение показало свою эффективность даже на пересеченной местности. Внедорожные возможности знаменитых «Витязей» и их аналогов действительно впечатляют.

Однако серьезным минусом является то, что такая схема проявляет свои возможности лишь на больших машинах, отличающихся внушительной грузоподъемностью. И кроме того, стоит обратить внимание на солидный расход топлива.

По типу гусениц

Резиновые гусеницы — это сплошные ленты. Они имеют форму кольца, его усиливают при помощи корда из ткани или специального полимера. В некоторых случаях изначально сразу формируют монолитное кольцо. Наконец, есть траки с вулканизированными изнутри металлическими деталями, комбинированные резинометаллические модели с внешними накладками из износостойкого металла. Резиновая гусеница универсальна, не причиняет особого вреда земле, однако, чрезмерное натяжение вредит таким изделиям.

Полноценная резинометаллическая модификация — гораздо лучше и обычной резиновой, и пластиковых, и композитных моделей. По сути, это гибкий обвод из смеси резины и полиуретана различных сортов. Для упрочнения конструкции применяют полимер или сталь в виде корда. Различия между конкретными модификациями касаются и шага, и длины, и ширины, и тяговых усилий сообразно ходовому исполнению. В целом же резиноармированная конструкция гусеницы встречается все чаще, и ее охотно используют даже крупные мировые производители.

Есть еще такое дополнительное деление, как гусеницы с:

  • параллельным расположением шарниров;
  • последовательным их размещением;
  • открытым типом шарнира;
  • резинометаллическим типом шарнира;
  • игольчато-подшипниковым типом шарнира;
  • литыми, сварными и штампованными звеньями.

По конструктивным характеристикам

Один из самых распространенных вариантов устройства трансмиссии — фрикцион. Несколько реже встречаются гидравлические компоненты. В самодельных вездеходах конструкция механизма поворота работает за счет дифференциала и тормозов на каждом борту. Также встречаются еще такие варианты:

  • бортовой механизм разворота планетарного типа;
  • чисто гидравлическая коробка;
  • гидростатическая схема поворотного блока;
  • бортовые коробки скоростей и другие оригинальные решения (но они слишком сложны).

Что касается рамы, то тут есть выбор только между жесткой и ломающейся конструкцией. В самодельных конструкциях узел перелома часто делают из автомобильных «кулаков». Впрочем, довольно широко встречаются изделия жесткой схемы. Внимание обязательно надо уделить также подвеске — во многих случаях очень плохо продумывают этот узел, и он утяжеляет всю конструкцию.

Во всесезонных вездеходах подвеска, по мнению некоторых людей, необязательна, а вот для зимнего транспорта она становится непременным атрибутом.

Размеры

Маленький гусеничный вездеход не стоит рассматривать как всего лишь курьез. Именно такое оборудование часто выбирают охотники и рыболовы, для которых возможность проникнуть в самые узкие места, пройти буквально по краю оврага или обрыва обычно важнее, чем скорость или грузоподъемность. Мини-вездеходы выпускают практические все заметные производители.

Средние модели более привлекательны для фермеров, туристов и любителей дальних выездов в лес. А крупную вездеходную технику используют главным образом профессионалы и различные организации (хотя никто не запрещает это делать, конечно, и частным лицам).

Лучшие модели

Давая обзор оптимальным моделям гусеничных вездеходов, стоит упомянуть шведскую технику BV206. Изначально военное устройство выполнено в двухзвенном сочлененном формате. Аппарат отличается маневренностью и пригоден для самых разных ситуаций. Любопытно, что эта модель с полным основанием может быть отнесена и к продукции российского производства. Лицензионную копию называют просто и бесхитростно – «Лосем».

Если говорить про собственные модели разработки России, то необходимо выделить вездеход Sherp. Это устройство знакомо во многих странах мира, и его реализуют даже в Канаде. Важная особенность — запатентованная фирменная резина, состав которой держится в коммерческой тайне. Предусмотрено равномерное перераспределение воздуха при повреждении одной из шин. Вездеход комплектуют японским дизельным мотором, обеспечивающим скорость по грунтовой лесной дороге до 50 км/ч.

Еще одна отечественная модель – «Охотец». Устройство оснащают одноцилиндровым карбюраторным двигателем марки Lifan. Мощность привода варьируется от 13 до 24 л. с. Можно подать индивидуальный заказ на установку мотора марки Mazda, но это неизбежно удорожает готовое изделие. Весит вездеход 500 кг, то есть его перевозка в прицепе или в кузове фургона вполне возможна.

Если мотор производства Китая не слишком нравится, можно посмотреть на другую новинку — вездеход «Кержак». Эта модель рассчитана на перемещение и по снежной целине, и по пересеченной местности. Технику используют многие люди — от рыболовов до профессиональных спасателей. Кабина та же самая, что и у популярной ГАЗели, только слегка доработана. На «Кержак» ставят шины особо низкого давления.

Критерии выбора

Сразу стоит понимать, что самый легкий аппарат не может по определению отличаться внушительной грузоподъемностью и перевозить много пассажиров. Кроме того, на него нельзя поставить мощный мотор, и потому особо быстрым такой транспорт тоже не будет. Для езды по глубокому снегу подойдет всякая модель, потому что иначе это уже и не вездеход вовсе. Если планируется перемещаться по неоднозначному рельефу, по горам, нужно выбирать модификации с жесткой сцепкой. Очень хорошо, если они имеют широкие гусеницы — тогда удастся проехать даже там, где больше никакой транспорт не выручит.

Для рыбалки и охоты, а равно и для езды по заболоченной, переувлажненной местности наилучшим образом подойдет снегоболотоход. Желательно оставлять некоторый резерв для дополнительного груза, для перевозки дополнительных людей. Но чем выше грузоподъемность, тем выше и общая масса машины.

Часть аппаратов изначально позиционируется как предназначенные для охоты и рыбной ловли. Однако даже такую технику можно покупать только после ознакомления с отзывами.

Изготовление своими руками

При всем разнообразии изготавливаемых на заводах вездеходов довольно многих людей они не удовлетворяют. Выходом становится изготовление самодельных аппаратов. Ориентироваться вполне можно на конструкцию «Улан-3», подготовленную одним из российских энтузиастов — Александром Улановым. Для работы понадобятся только отечественные части, за одним исключением — вездеход собирают с двигателем Lifan. Оптимальная мощность привода — 22 л. с.

Гусеницы подготавливают из резиновой ленты транспортера. Чтобы сделать траки, применяют стальные уголки, части гусеницы соединяют при помощи металлической петли. Коробку передач берут от «Урала». Рекомендовано использование планетарного тормоза, имеющего число передачи 4. Общая масса конструкции достигает примерно 650 кг. Можно ориентироваться и на такой чертеж вездехода, в котором:

  • ширина гусениц составляет 26 см;
  • расстояние между гусеницами равно 80 см;
  • высота составляет 159 см.

Вполне возможна постройка гусеничного вездехода даже из «Муравья». Начинают работу, убирая все излишнее. Раму можно соорудить просто из подручных материалов. Лапки выставляют максимально тщательно, чтобы избежать нежелательных эффектов. Особенное внимание стоит уделить вариатору, потому что его использование вызывает определенные проблемы у любителей самодельного транспорта, порой рекомендуют вовсе заменять этот аппарат на «звездочку».

Но чтобы делать все четко, нужна всегда грамотная схема сборки. Ее можно взять в готовом виде, если планируется использовать чью-то конструкцию, или составить самостоятельно — а вот обойтись без нее нельзя. За основу стоит брать конструкцию вездехода «Парма». Его линейные габариты составляют 250х175 см. Поворот производится с помощью дифференциала, имеющего задний мост.

Мотор берут бензиновый, с 2 цилиндрами, с величиной цилиндров 690 мм3. Применяется ременный вариатор и КПП с 5 ступенями. Задний классический мост берут от «Жигулей». Колеса меняют на звездочки, выполняющие роль ведущих колес для гусеницы. Вполне можно брать бывшую в употреблении балку. Ее проверяют на прямоту, отрезают лишнее и зачищают. Чистка проводится с помощью лепестковых кругов. Целесообразно применять полуоси заводского изготовления, однако, подшипники лучше заменить. Подбирая ленту, очень важно ориентироваться на ее прочность.

Еще один возможный вариант устроен так:

  • длина 2,9 м;
  • ширина 1,5 м;
  • мотор и КПП от ВАЗ 2108;
  • кормовой мост от классических «Жигулей»;
  • траки на базе металлического швеллера.

Кроме листового металла и профильной трубы, для сборки понадобятся швеллер и лента для конвейеров. Толщина этой ленты, применяемой для гусениц, составляет в норме 13 мм. Остов (каркас) изготавливают по «лодочному» типу. Ведущие звездочки получают, переделывая колесные диски. Металлические профили могут гнуться, и их обязательно нужно усиливать.

Некоторые любители самодельных конструкций предпочитают брать корпуса от ЗАЗ-968. В этом случае КПП, привод и мосты берут обычно с автомобилей ВАЗ разных моделей. Рекомендуется использовать автоматические редукторы с понижением. В моделях бюджетного класса можно обойтись тормозами, воздействующими только на одну сторону. Ступицы чаще всего берут с ВАЗ 2108. Особо простой гусеничный вездеход делают даже вовсе без всяких чертежей. Разумеется, для этого нужен уже определенный опыт. Раму варят из труб квадратного сечения. Кузов обваривают листовым металлом.

Двигатель и КПП берут с серийных отечественных машин, а полуоси мостов оснащают дисковыми тормозами.

В следующем видео вас ждет презентация гусеничных вездеходов Riptide.

Гусеничные вездеходы: самодельные и серийного про

Мир самоделок

Вездеходы и тракторы своими руками

Самодельные вездеходы и внедорожники. Вездеходы, построенные умелыми руками самодельщиков

Вездеходы и тракторы своими руками

Самодельные вездеходы и внедорожники. Вездеходы, построенные умелыми руками самодельщиков

Сельхозтехника для сада, огорода

Минитракторы

Мотоциклы

Тюнинг

Вездеходы и тракторы своими руками

Самодельные вездеходы и внедорожники. Вездеходы, построенные умелыми руками самодельщиков

Тюнинг - переделка и усовершенствование.

Тюнинг двигателя - увеличение мощности и крутящего момента.

[НЕВЕРОЯТНЫЙ ТЮНИНГ]

 Фотографии самоделок
Начало » Фотоальбом

  Самодельные и серийные вездеходы - внедорожники на гусеничном ходу. Различные конструкции и схемы. Вездеходы на базе легковых и грузовых автомобилей, а также вездеходы построенные с использованием узлов и агрегатов мотоциклов - Мотовездеходы. Фотографии, чертежи и схемы постройки вездеходов на гусеницах. Смотрим Фото и картинки гусеничных внедорожников - вездеходов.

  Также надеемся, что много интересного Вы сможете найти перейдя по этим ссылкам:


Фотографий в разделе: 185
Выбрать категорию Вы можете в колонке слева.
Страницы: 1 2 3 ... 9 10 »

  •   Многофункциональный внедорожник на гусеничном ходу промышленного производства Лось. Транспортное средство повышенной проходимости.


  •   Вездеход на гусеничном ходу для бездорожья промышленного производства


  •   Сочленённый вездеход Лось промышленного производства на гусеницах


  •   Внедорожник на гусеничном ходу - многофункциональное транспортное средство повышенной проходимости


  •   Многофункциональный вездеход промышленного производства на гусеницах


  •   Внедорожник промышленного производства на гусеницах. Вездеходы для геологов и спасателей.


  •   Вездеход на гусеничном ходу, построенный с использованием узлов и агрегатов УАЗа. Оказывается из Уазика можно построить действительно автомобил


  •   Оригинальная конструкция гусеничного Хаммера. Самодельный вездеход на четырёх гусеницах. По бездорожью, как по асфальту.


  •   Это уже не просто ыездеход на гусеницах - самоделка. Ripsaw в переводе с английского обозначается как пила или станок для распилки. Надо сказат


  •   очень оригинальная модель


  •   Самодельный мини-вездеход на гусеницах.


  •   Вездеход амфибия особо легкого класса ЗВМ-2410


  •   Снегоболотоход ГАЗ-34039 на гусеничном ходу с массой снаряжения до 5000 кг предназначен для особо сложных условий. Общая грузоподъемность 2000


  •   На машине установлен неприхотливый и надежный Ярославский двигатель ЯМЗ-236Б с турбонаддувом, расположенный в моторном отсеке между кабиной и г


  •   Гусеничный болотоход особо легкого класса семейства УЗОЛА ЗВМ 2411,способный преодолевать различные водные преграды. Выполнен на базе оригиналь


  •   Производится ЗАО ЗВМ (Завод Вездеходных Машин), незаменим при выполнении транспортно-технологических операций по всем видам слабонесущих грунто


  •   Температура окружающей среды при эксплуатации и хранении, С от -45 до 45. Количество посадочных мест в кабине, включая водителя- 2 человека, в


  •   Пятиместная кабина с грузовой платформой; дизельный ЗМЗ-514 мощностью 110 л.с.; в базовой комплектации болотоход «Узола» оснащен водооткачивающ


  •   Двухзвенный гусеничный вездеход, предназначенный для транспортировки в сложных климатических условиях Крайнего Севера, Сибири и Дальнего Восток


  •   Вездеход Витязь относится к сочленённым гусеничным снегоболотоходам, сочетающим большую грузоподъёмность и грузовместимость с высокими показате


  Ещё Гусеничные вездеходы: самодельные и серийного про на следующих страницах: 1-20 21-40 41-60 ... 161-180 181-185

Возможно Вам также будет интересно почитать :


Гусеничные вездеходы отечественного производстваАвтомобили
Мотоблоки и культиваторыМинитракторы
Тюнинг двигателя - увеличение мощности и крутящего момента.Самодельные вездеходы и внедорожники. Вездеходы, построенные умелыми руками самодельщиков
ЗаконодательствоДругое
Колёсные вездеходы иностранного производстваМинитракторы

Вездеход на гусеницах своими руками

Гусеничный вездеход с отвалом для расчистки снега: подробная фото инструкция (55 фото) изготовления вездехода снегоуборщика своими руками. Видео самодельной техники в работе.

Народный умелец самостоятельно построил гусеничный вездеход снегоуборщик, свою самоделку он назвал оригинально — «Полторашка». Как утверждает автор, такое название потому, что база-полтора метра, колея также полтора метра, и мотор-полтора (1,5 л).

Предлагаю Вашему вниманию, фото работ по постройке гусеничного вездехода.

Начальный этап — подгонка основных узлов и изготовление рамы.

Двигатель ВАЗ-2108.

Редукторы взяты от жигулей.

Посредине поставлены колёса катки, для хорошей проходимости вездехода автор изготовил П образные гусеницы.

Педальный узел.

Установлена система охлаждения двигателя.

Панель приборов.

Борта сделаны из листового алюминия, днище из листа стали 1,5 мм.

Гусеницы доработаны — к тракам приварены зацепы чтобы колёса на проскальзывали.

Умелец также сделал отвал для чистки снега.

Поставил гидравлику на отвал.

Сделал кабину.

Покрасил, установил освещение.

В салоне есть печка.

Вот такой оригинальный вездеход на гусеницах собрал своими руками умелец Александр.

На этих видео автор демонстрирует возможности своего гусеничного вездехода.

Чистим снег самодельной техникой.

Автор самоделки: Александр Бобров.

Самодельный гусеничный вездеход из Оки

Наши доморощенные Кулибины уже никого не удивляют. Переделать мотоблок в трактор – пожалуйста, нафаршировать  обычный мотоцикл и сделать его крутым  байком – нет проблем. Но этим не ограничиваются умельцы и выдумывают все новые технические новинки. Вот, например, самодельный вездеход из «Оки» с одной стороны, это странно звучит, как это можно вообще сделать, но с другой стороны, здорово, что есть люди, которые могут такое сотворить.

Посмотреть видео самодельных вездеходов можно на сайте YouToube или на сайтах технических переделок. Возможно, пересматривая видео и фото самодельных вездеходов, у вас появится идея, как сконструировать собственный самодельный гусеничный вездеход.

Для чего нужен вездеход

Обычно самодельные вездеходы не отличаются габаритами, зачастую это одно или двух местные агрегаты, которые используются для собственных нужд в подсобном хозяйстве. Гусеничный вездеход это незаменимая техника на бездорожье, болотистой местности или в местах, где обычный транспорт сдается.

Гусеничный вездеход поможет перевезти группу людей, тяжелый груз или доставить строительные материалы на труднодоступный объект.

Кроме того, очень часто самодельные гусеничные вездеходы делают плавающими, что дает им преимущество перед обычным транспортом в местах, где часто бывают паводки или большие весенние разливы. В Интернете можно найти видео самодельных вездеходов на гусеницах, которые с легкостью пересекают водные пространства, превратившись в плавающее средство.

А если вездеход необходимо перевезти на большое расстояние, его очень удобно можно перевезти на платформе или специальном кузове.

Вездеход своими руками: преимущества

Конечно, можно и купить самодельный вездеход, есть даже специальные сервисы, которые осуществляют продажу самодельных вездеходов, но сделанный своими руками, он будет дороже и роднее, и к тому же вы точно будете знать, какие детали для самодельного вездехода вы использовали, чтобы в случае поломки быстро все можно было заменить.

Кроме того, собирая свой собственный вездеход, вы же не будете ставить детали, которые через месяц эксплуатации потребуется заменить.

Да и к тому же собранный своими руками вездеход вы можете сделать под свои запросы, например, установить дополнительный вентилятор или вращающееся сидение.

Самодельный вездеход на гусеницах – с чего начать?

Чертежи самодельного гусеничного вездехода можно скачать из Интернета, там есть огромный выбор вариантов. А если  есть техническое образование и необходимые навыки, можно создать свой уникальный чертеж или изменить некоторые детали из уже имеющегося чертежа. Например, можно поставить более мощный двигатель или расширить габариты техники. Неплохо завести дополнительно тетрадь, в которой можно записывать все необходимые размеры деталей, ведь всего не упомнить.

1 — натяжной каток, 2 — топливный бак, 3 — ветровое стекло, 4 — приборный щиток, 5 — педаль газа, 6 — рычаг тормоза, 7 — ручка переключения передач, 8 — рычаг кик-стартера, 9 — сиденье, 10 — верхний поддерживающий каток, 11 — кожух ленточного тормоза, 12 — кронштейн полуоси, 13 — ведущая звездочка, 14 — карбюратор, 15 — бензонасос, 16 — кожух вентилятора, 17 — полуось, 18 — дифференциал, 19 — двигатель М-62, 20 — ведомый вал, 21 — полуось, 22 — промежуточный вал, 23 — тяга тормоза, 24 — ведущая

Прежде чем начинать сборку любого вездехода, вы должны точно представлять, каким именно он должен быть. А затем переходить к деталям конструкции: подбирать необходимые запчасти: двигатель, коробка передач, ходовая и тормозная системы, трансмиссия, элементы кабины и т.д.

Также необходимо обязательно рассчитать полную, полезную и снаряженную массу агрегата и после этого приступать к распределению массы по осям и определить центр тяжести вездехода в целом и каждого узла.

Гусеничный вездеход:

Самодельный вездеход с ломающейся рамой, это техника, которую можно сконструировать из деталей, которые без  дела валяются в гараже. Поэтому просмотрев чертежи, вы с удивлением можете заметить, что почти готовый вездеход у вас уже есть, нужно просто правильно все это вобрать.

Наиболее трудной задачей, является сборка цепочки колес. Гусеницу можно собрать из грунтозацепов. Ленты грунтозацепов  можно приварить к отрезкам гнутых швеллеров, к которым собственно и крепятся гусеницы с помощью болтов. Кстати форма грунтозацепов должна полностью повторять профиль покрышки. Катанки должны быть скошены, а все сварочные швы зачищены.

Конечно, у такой системы есть и свои минусы. Овальные грунтозацепы будут пробуксовывать на плотном снегу, и скользить на льду. Но как преимущество данной системы можно отметить легкость управления по сравнению с прямыми грунтозацепами, особенно на поворотах.

Но если вы достойно справились с задачей и создали свой самодельный гусеничный вездеход – выложите видео и рекомендации, по созданию, возможно и ваши советы, кому-то будут полезны.

Вездеход на гусеницах самоделка

Во многих селах, а тем более в отдаленных районах, чтобы добраться до нужных участков, требуется наличие специальной техники. Хуже всего обстоит ситуация в дождливые либо морозные времена года. Чтобы повысить собственную мобильность, многие жители таких населенных пунктов предпочитают создавать вездеход гусеничный своими руками. Это обусловлено отдаленностью от крупных городов и дороговизной заводских моделей.

Как сделать гусеничный вездеход своими руками

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

  1. Рама в виде основного силового элемента, к которому крепятся все узлы.
  2. Задний мост, предназначенный для монтажа задних колес.
  3. Гусеничная лента, а также натяжитель гусеницы.
  4. Система управления.
  5. Топливный бак.
  6. Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
  7. Осветительная система, позволяющая безопасно двигаться даже ночью.

Рекомендации специалистов по сборке агрегата

Рекомендуется оборудовать подобный транспорт понижающим редуктором, а также принудительной системой охлаждения силовой установки. Одного воздушного потока в процессе движения на небольших скоростях не хватит, чтобы поддерживать должный тепловой режим. Рама устанавливается между передним и задним мостом, применяя в качестве основы трубы, имеющие квадратное сечение.

Это позволит придать конструкции жесткость. При этом стыковку элементов рамы рекомендуется делать жесткой, чтобы получился однообъемный самодельный гусеничный вездеход.

Один из наиболее ответственных моментов – это создание эскиза будущего агрегата. На подобных чертежах требуется максимально точно четко указать местонахождение всех механизмов и узлов. Выбор деталей (самодельные либо заводские) определяется в зависимости от их работоспособности и нагрузки, которой они будут подвергаться. В качестве силовой установки применяется установка, снятая со старого автомобиля (зачастую отечественного). Если агрегат делается небольших размеров, то хватит мощности двигателя мотоцикла.

Что касается ходовой части, то она имеет вид резиновых гусениц, специальной системы натяжения, подвески и вилок. С целью создания самих гусениц зачастую применяют старые автомобильные покрышки. В качестве основания для ходовой применяется металлический каркас. А вот для создания системы управления требуется использовать уже готовые элементы, позаимствованные с автомобилей либо мотоциклов. Самодельные болотоходы оборудуются системой питания, где весь запас топлива хранится в специальном баке. Зачастую это бензин либо дизель, крайне редко применяются газовые силовые установки.

Процесс создания самодельных вездеходов, имеющих гусеничную конструкцию ходовой, начинается с монтажа кузова. Этот элемент должен быть высокопрочным и водонепроницаемым. Основа создается жесткая, для чего используются стальные трубы, которые в состоянии выдержать нагрузки в несколько раз превышающие те, что возникают в процессе движения. После этого проводится установка самих гусениц. С этой целью используют обычную листовую резину, из которой создают кольцевую резину. Дальше к ней с внешней стороны крепят специальные алюминиевые лопатки. С обратной стороны монтируются ограничители, имеющие ширину шага не больше, чем ширина колес.

После этого проводится выведение мостов за счет специальных отверстий в кузове. Для защиты стоит применять резиновые муфты. Сама лента крепится так, чтобы ведущие передние и задние колеса находились между ограничителями. Дальше устанавливаются и закрепляются еще и дополнительные колеса между основными. Они необходимы для поддержания ленты.

По завершении всех работ в кабину требуется установить сверхпрочное стекло, чтобы исключить попадание внутрь грязи.

По мере того, как будут создаваться отдельные элементы, а также части конструкции, их рекомендуется проверять на прочность и работоспособность. Рекомендуется обеспечить как минимум 5-и кратный уровень запаса прочности, чтобы повысить надежность будущего агрегата. Как только завершатся стендовые испытания, можно начинать тестирование вездехода в полевых условиях. Это позволит оценить поведение транспорта.

Фото самых крутых вездеходов-самоделок

Одним из популярных моделей легких вездеходов является Каракат:

Также вездеходы гусеничного типа создавались и в других государствах и имели следующий вид:

Еще одна отечественная самоделка представляет собой рамную конструкцию, оборудованной КПП, а также дисковыми тормозами:

Делаются также модели, имеющие спереди лебедки:

Можно посмотреть другие модели, сделанные своими руками и процесс их изготовления на видео. Создание самодельных вездеходов, оборудованных гусеничным ходом – это сложный процесс, который требует наличия умения и чертежей будущей конструкции. Обычно к этому прибегают, когда нет возможности приобрести заводские модели, но средство высокой проходимости очень нужно. Важно в процессе его создания обеспечить узлам и элементам высокий уровень надежности.

Сегодня речь пойдет про самодельные транспортные средства, которые наши талантливые люди изготавливают буквально “на коленке”.

Самодельные ТС – это вообще отдельный вид искусства (если можно так выразиться), способный удивить! Вездеходы, багги, гусеничные мотоциклы, амфибии – все это люди делают у себя в гаражах. И парой довольно интересно посмотреть на плоды “фантазии и прямых рук” наших соотечественников. Что я и предлагаю сейчас сделать.

Гусеничный вездеход из “Запорожца”

Корпус вездехода остался от ЗАЗ-368. Коробка передач, ДВС и мост установлены от советских автомобилей семейства ВАЗ. Довольно бодренький вездеход.

Гусеничный вездеход из “Оки” за 260.000₽

Еще один любопытный вездеход из Оки. Впечатляет, не так ли? Разгоняется данный экземпляр до 45 км/ч и умеет плавать – что очень не плохо.

Умельцы собрали гусеничный вездеход амфибию и поставили на него кузов УАЗ

На что только не способны наши умельцы, когда дело доходит до воплощения идей в реальность, тут под руку пойдет все, что угодно, даже кузов от бобика, что давно стоит во дворе. Хотя эта история имеет куда более серьезный характер, речь пойдет про “Ассоциацию вездеходной техники”, которые занимаются производством на заказ крайне интересной техники. Давайте рассмотрим ЗВМ-2410 Ухтыш. Так и хочется сказать: “Ух тыш! Какой УАЗ прикольный!”, первый раз, когда увидел фото подумал, что это просто мастера обработки фото постарались, а нет, потом видео нашел и даже не одно.

Техника производится умельцами самостоятельно, но на базе общедоступной и распространенной техники, что очень хорошо с точки зрения ремонтопригодности и дальнейшего обслуживания.

Ну что же давайте подробнее разберемся, что перед нами. Вездеход имеет два объема, первый герметичный и служит для плавучести на воде, второй собственно УАЗ 31512/14, вверху все понятно (почти) 5 мест, багажник, подкапотное пространство, внизу же имеется самодельная гусеничная платформа.

Гусеницы обеспечивают минимальное давление на грунт и максимальный зацеп, в купе с хорошим дорожным просветом и возможностью плыть получаем отличную технику для самых-самых “глубоких” мест.

На выбор покупателю предлагают три мотора: ЗМЗ-409 (143 силы, бензин), ЗМЗ-51432 (113 сил, дизель) и на мой взгляд лучший вариант Cummins (2.8, дизель, 120 сил). Трансмиссия разработана компанией самостоятельно, на выбор предлагается механика с 4-мя или 5-ю ступенями. Рулевое управление осуществляется фрикционами с сервоусилителем, рычаги очень легко ходят, как в компьютерной игре, или за доп. плату можно поставить обычный руль.

Как видно автомобиль имеет крайне интересные двери, фраза “выйди в окно” хорошо применима в данном случае, это необходимо для возможности плыть, также в базовое оснащение входит водооткачивающий насос. Также есть кронштейн под лебедку, жаль сразу не предусмотрена механическая, чтоб точно вылезти из любой грязи.

Что меня радует в этом проекте, так это возможность изготовления под заказ, а не очередное гаражное творение, цена кстати 2 лимона 350 кусков, много или мало решать вам, но за готовый вездеход амфибию, думаю очень даже не плохо, так как аналогов мало.

Вездеход – самоделку оснастили турбодизелем от Mazda

В России очень много энтузиастов, которые способны на многое ради того, чтобы удивить или восхитить автолюбителей своими потрясающими проектами. Посмотрите, например, на этот гусеничный вездеход, который называется ГВ-3. Он был построен с нуля, а на его создание ушло всего лишь полтора года.

Проектировали данный вездеход практически весь с чистого листа. Его ходовую, подвеску, большую часть деталей кузова, выхлопную систему, электрику, системы отопления, охлаждения, управления, очистки воздуха и обшивку салона собственноручно изготовил владелец ГВ-3.

Для постройки этого проекта было принято решение позаимствовать от гусеничного вездехода ГАЗ-71 узлы и агрегаты. А под капот самоделки установили 2,0-литровый турбодизельный двигатель от Mazda. В процессе создания кузова использовали детали от нескольких автомобилей: УАЗ-Hunter, Соболь, Газель, УАЗ-452 и УАЗ-469. Обращаем внимание на то, что подвеска у вездехода независимая рычажная пневматическая.

Гусеницы для ГВ-3 изготовили на заказ на Курском заводе “Композит”. Что касается колес, то их взяли от ВАЗовской классики. Получился довольно интересный самодельный вездеход. Его можно использовать не только для развлечения, а еще и для поездок на охоту или зимнюю рыбалку.

Легкий гусеничный вездеход с двигателем Лифан

Легкий гусеничный вездеход с двигателем Лифан 11 л/с собранный Дмитрием Дементьевым на порядок лучше заводских аналогов, а по цене в разы дешевле, ведь собран он практически полностью из узлов и агрегатов Отечественного производства.

Двигатель расположен в задней части, а привод передний, тоесть с задней части на перед идет кардан. Вездеход плавающий и имеет корпус-лодку сваренную из листового металла 1.5 мм.

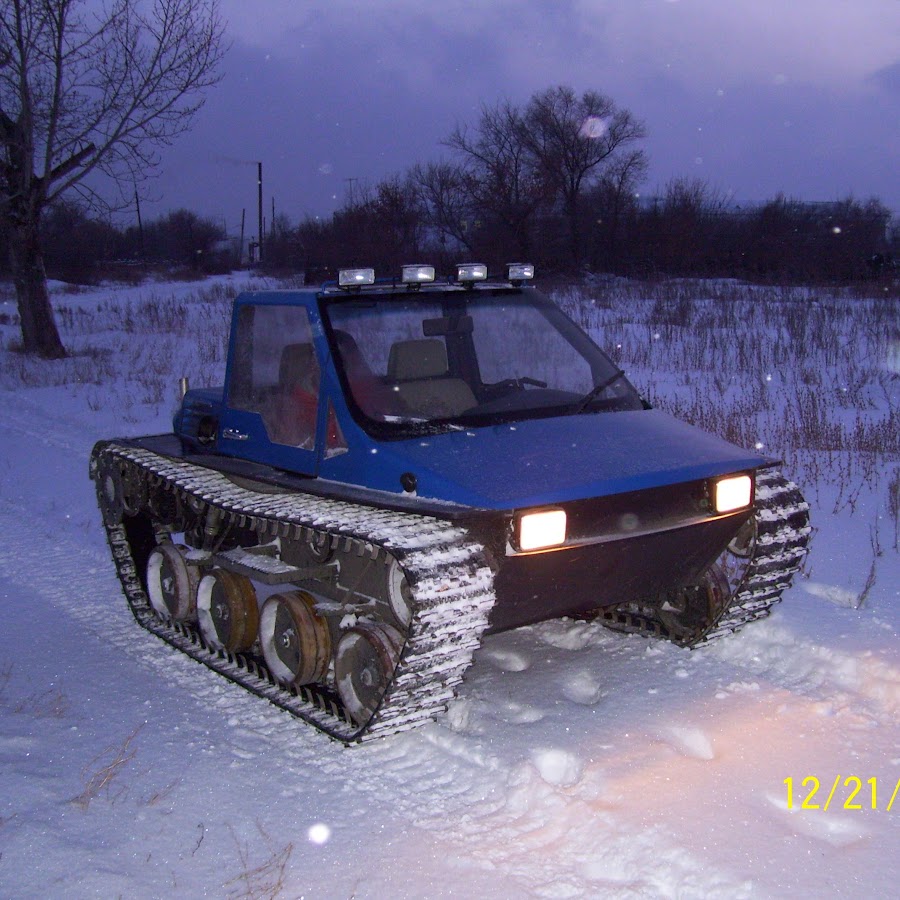

Этот гусеничный вездеход самоделка, собран умельцем из Уфы, давайте подробно рассмотрим конструкцию вездехода.

Вездеход собран из запчастей от отечественной авто техники. Каркас кузова, сварен из профильных труб и обшит листовым металлом.

На вездеход установлен двигатель и две КПП от ВАЗ — 2107, вторая КПП установлена, чтобы понизить обороты двигателя. Гусеницы самодельные из транспортёрной ленты. Стоят амортизаторы от мотоцикла Урал, поэтому едет очень мягко. Есть печка, греет отлично. Кабина вся обшита. Плавает в воде, кузов герметичный. Отличный вездеход для охоты и рыбалки.

Двигатель от ВАЗ 2107.

От семёрки также позаимствованы, панель приборов и сидения. Управление вездеходом осуществляется двумя рычагами (торможение гусениц).

Катки — колёса от Жигулей.

Максимальная скорость вездехода составляет 30 км/ч, по воде — 5 км/ч.


Видео с вездеходом на гусеничном ходу.

Наши любимые сборные и самодельные гусеничные автомобили

В LiteTrax мы всегда следим за нашей отраслью, нам нравится наблюдать, как люди создают новые способы использования гусеничной системы. Вот некоторые из наших любимых! * SPOILER ALERT *, последний в списке - наш фаворит на все времена 🙂

Гусеничный мотоцикл

для любой местности

Вот то, чего вы, вероятно, никогда раньше не видели: концептуальный автомобиль, разработанный для Мишлен, с одинарной гусеницей, но похожий на мотоцикл.Он должен кататься по любой поверхности, будь то песок или даже грязь. Плохая часть? Это всего лишь концепция и, вероятно, в ближайшее время не появится на производстве. http://pedal-dozer.com/tracked-electric-locomotive/


Восстановленный антикварный автомобиль с половиной гусеницы

Небо - предел, когда дело доходит до проектов с Creeper Track Society. В этой реставрации участвовал Citroën Kegresse P17E, в котором задние шины были заменены гусеничной системой вместо новой резины.Кроме того, передние колеса были оставлены в покое, чтобы восстановленный автомобиль мог двигаться более эффективно, не создавая излишней нагрузки на заднюю гусеницу. http://pedal-dozer.com/half-track-resturation-project/


2-й лучший гусеничный автомобиль для снега: автобус VW

Как это выглядит, если смешать гусеничное шасси со старым автобусом VW 1966 года выпуска? Этот. Нет, это не грузовой автомобиль Prinoth; это твой личный снегоход! Сцепление настолько хорошее, что вы можете использовать его, чтобы выбраться из Timberline Lodge или отеля Overlook, не беспокоясь о том, застрянете ли вы на морозе.Будьте осторожны и берегитесь горных хиппи, хотя http://pedal-dozer.com/tracked-vw-snow-bus/


Съемный зажим для гусениц для вашего грузовика

Помните, как в детстве играли с пластиковыми строительными блоками и просто хватали лишние на ходу? Эти грузовые гусеницы Track N Go почти так же хороши! Добавьте их в свой грузовик или внедорожник, чтобы легко проезжать по пересеченной местности. Устанавливаются всего за 15 минут. Когда они вам не понадобятся, просто положите их обратно в кузов грузовика.http://trucktracks.com/en/

Посмотрите их в действии здесь:
https://www.youtube.com/watch?v=EqqTtRXpvrs


Гусеничная газонокосилка с дистанционным управлением

Не решаетесь косить крутой склон на своем участке? Вы бы предпочли бездельничать в тени, управляя газонокосилкой с помощью удобного ручного управления? Тогда эта газонокосилка на гусеничном ходу - это то, что вам нужно. Зачем подвергать себя опасности, если в гамаке можно выполнять тяжелую работу в саду? http: // педаль-бульдозер.com / гусеничная газонокосилка с дистанционным управлением /


Крутые гусеничные автомобили: личный автомобиль с ошибкой VW на гусеницах

Это танк или слизняк? Ничто не будет стоять на вашем пути, когда вы возите этого малыша по городу. Вы видели, что треки тоже самодельные? Единственное, о чем вы можете беспокоиться, - это протискиваться и выходить из дверей типа "крыло чайки". http://pedal-dozer.com/vw-bug-tracked-vehicle/


Снежные велосипеды для тех, кто скучает по летним горным велосипедам по грязи

Снежный велосипед сочетает в себе маневренность мотоцикла по бездорожью и возможности снегохода по пересеченной местности.Превратите свой велосипед из грязи в снег и обратно с Timbersled. Посмотрите это безумное видео от Red Bull о новом снегоходе.


Инвалидная коляска на гусеничном ходу

Не позволяйте неподвижности или физическим недостаткам мешать отдыху на свежем воздухе. С инвалидной коляской Extreme Offroad вы можете гулять с друзьями по охоте, пересекать небольшие ручьи и быть в курсе повседневных прошлых времен, которые вам всегда нравились. Ваша инвалидная коляска подъезжает прямо к гусеничной системе, избавляя от необходимости помогать при пересадке.К тому же, если у вас возникнет проблема с игрой, вы сможете справиться с ней самостоятельно. https://www.youtube.com/watch?v=Qnrcr-rOcuw



ЛИТЕТРАКС

Хотя нам очень нравится творческий подход и изобретательность вышеупомянутых гусеничных машин, здесь, в LiteTrax, нет ничего лучше совершенного, легкого, вездеходного автомобиля! Наши автомобили специально разработаны для передвижения по снегу, льду, грязи и воде и с легкостью справляются с тяжелыми работами. Клиенты используют наши автомобили для выполнения широкого круга сложных задач, включая уборку снега, буксировку, уход за трассами для беговых лыж, уход за холмами на тюбингах, уход за лыжными склонами, транспорт, поиск и спасание и многое другое.

Изготовление гусениц для самодельных вездеходов. Самодельные гусеничные вездеходы

Тема внедорожника всегда пользовалась успехом у самоделок. Самодельные вездеходы появляются во всех уголках нашей страны, и найти два одинаковых автомобиля очень сложно (скорее всего, просто невозможно). Хочу представить вашему вниманию небольшой обзор вездеходов, построенных мастерами самодельными мастерами, и разобрать основные моменты конструирования таких образцов.

Самыми популярными конструкциями вездеходов являются две: пневматические машины низкого давления и гусеничные вездеходы. Кратко остановимся на каждом из них.

Пневматический

Эта категория самодельных вездеходов появилась в 60-х годах прошлого века с выпуском первых самодельных изделий довольно оригинальной конструкции. Это были машины с трехколесной компоновкой, но вместо переднего колеса на них устанавливали лыжи. Эта схема сохранилась до наших дней, хотя сейчас используется гораздо реже.

Самодельный вездеход из мотоцикла

В наши дни популярны схемы с числом колес от трех до шести (схемы 3х2, 4х4, 6х6).

Гусеничная техника

Схема вездехода на гусеницах имеет немало приверженцев среди домашних мастеров. Построенные на этом принципе вездеходы конструктивно сложнее колесных, соответственно затраты на их изготовление выше, но в эксплуатации они несколько превосходят пневматику.

Самодельный гусеничный вездеход

Вообще, конечно, нелогично сравнивать эти два класса вездеходов, потому что в каждой конкретной ситуации та или иная схема будет иметь преимущество (на мой взгляд).

С чего начинаются самодельные квадроциклы?

Прежде чем взяться за создание вездехода, конструктор-любитель должен выяснить для себя назначение будущего автомобиля. На этом этапе уточняется расчетное количество мест, масса полезной нагрузки, сезон и условия эксплуатации.

После того, как будут получены ответы на поставленные вопросы, можно определиться с концепцией будущей самоходной машины. Только поняв для себя общую идею, следует переходить к вопросу выбора элементов вездехода.

На этом этапе определяются тип и модель двигателя, состав трансмиссии, конструкция и тип рамы, оборудование кабины и другие элементы. Наибольшее внимание следует уделить выбору формулы шасси, гусеничный винт - то какой, если колеса - сколько, сколько их ведущих и сколько управляемых колес.

Проанализировав желания и возможности, делается окончательный выбор в пользу той или иной схемы вездехода. Так конструируют самодельные вездеходы, и чертежи - обязательный этап в этом занятии.

Двигатели для самодельных вездеходов

Часто недостаток средств накладывает ограничения на выбор двигателя, поэтому весь выбор сводится к формуле «что под рукой». А под рукой, как правило, двух- и четырехтактные мотоциклетные двигатели, реже старые автомобильные силовые установки.

Если ситуация со свободными деньгами позволяет выбрать двигатель, не задумываясь о его цене, то мы можем порекомендовать следующие варианты:

  • Для вездеходов на пневматике предпочтительнее использовать мотоциклетные двигатели, при этом стараясь выбрать наиболее подходящий по мощности и условиям эксплуатации мотор. Будет очень хорошо, если у двигателя будет система принудительного охлаждения (воздушная или водяная), так как на вездеходе нет условий для нормального естественного охлаждения.
  • Четырехтактные двигатели имеют ряд преимуществ перед своими двухтактными аналогами, поэтому рекомендуется обратить на них внимание. Примером могут служить оппозитные двигатели от тяжелых мотоциклов Ирбита.
  • Автомобильные моторы хорошо подходят для установки на самодельные квадроциклы на гусеницах. Эти двигатели обеспечивают достаточный крутящий момент, надежны в эксплуатации и имеют приемлемое соотношение цены и качества. Выбор двигателя - дизельный или карбюраторный - остается за конструктором. У обеих схем есть свои плюсы и минусы.Так, например, дизельный двигатель экономичнее бензинового, но не факт, что в условиях сильного мороза можно будет легко обеспечить его стабильный запуск и работу без использования дополнительного оборудования (предпускового подогревателя). (Хотя это касается и бензиновых двигателей, но в меньшей степени)

Гребные винты повышенной проходимости

Колеса для вездеходов на пневматике изготавливаются мастерами по четырем основным принципам:

  • К гильзе прикрепляют два металлических диска с перемычками между ними, затем надевают камеру и фиксируют секциями конвейерной ленты.Дополнительно поверх камеры можно надеть защитную пленку от другой камеры.
  • На втулке закрепляется один диск, к нему крепятся перемычки, а к перемычкам привариваются или приклепываются боковые кольца.
  • Схема аналогична предыдущей, но роль центрального диска играют спицы из листового металла или труб.
  • На ступицу установлены два диска, как диски колеса от самоката (разъемное колесо).

Самодельные гусеничные вездеходы могут использовать гусеницы от промышленных моделей снегоходов и вездеходов (например, снегохода «Буран») или двигаться по самодельным гусеницам.

Самодельные гусеницы

В подавляющем большинстве самодельная гусеница - это отрезок конвейерной ленты, на котором закреплены проушины и прорезаны отверстия под зубья ведущей звездочки. Есть и более продвинутые конструкции гусениц, например, гусеницы, отлитые в домашней мастерской. Но это очень кропотливая задача.

В заключение хотелось бы остановиться на одном очень интересном экземпляре для тех, кому не нужен полноразмерный вездеход, а нужно передвигаться по бездорожью.Например, отвести машину в охотничий домик, достать из багажника это чудо и отправиться на охоту. Наверное, стоит присмотреться к этой крошке и обратить внимание на заложенные в ней оригинальные технические решения. Как ты думаешь?

Категории разделов
Самодельные колесные вездеходы

Колесный вездеход своими руками: классические и сочлененные конструкции самодельных внедорожников на внедорожных колесах и на шинах низкого давления (пневмоколеса), 4-х и трехколесных (а также многоколесные: шестерки и восьмерки) полноприводные вездеходы и с приводом на одну ось, ручной сборки.Самоделки на колесах: фото, описание, инструкция, как сделать своими руками из запчастей и агрегатов мотоциклов и автомобилей.

Самодельные гусеничные вездеходы

Выбор различных самодельных гусеничных машин, в том числе сочлененных. Фото, описания конструкций, чертежи и инструкции для тех, кто решил сделать самодельный гусеничный вездеход своими руками. Примеры успешного использования при самостоятельном изготовлении запчастей, узлов и агрегатов от автотранспорта, сельхозтехники и автомобилей.

Самодельные летательные аппараты

Внедорожник своими руками с винтовым (пневмоприводом) приводом - одна из самых удачных моделей техники для работы в сложных условиях (снег, болота, водные преграды). Самодельные аэромобильные вездеходы на колесах низкого давления (пневматика), на лыжах (снегоходы) и предназначенные для использования на воде (аэроглиссеры, аэроглиссеры): фотографии с описанием конструкций, схемы и чертежи, инструкции по самостоятельному строительству в домашние (гаражные) условия аэросаней (в том числе снегоходов-амфибий), аэроглиссеров, аэроглиссеров и другой техники, использующей винт в качестве гребного винта.

Самодельный вездеход с ломающейся рамой

Фотографии и изображения самодельных вездеходов, построенных по схеме с ломающейся рамой, в том числе гусеничных с шарнирно-сочлененной рамой. Колесно-гусеничные «обрывы» с описанием конструкции и изготовления навесного излома в сборе и трансмиссии самодельного вездехода с ломающейся рамой. Ответы на вопросы самоделок, решивших сделать такие устройства своими руками: какие детали и комплектующие от мотоциклов и автомобилей больше всего подходят для постройки таких внедорожников.

Чертежи и схемы самодельных квадроциклов
Самодельные вездеходы-амфибии

Подборка вездеходов-амфибий, сделанная руками мастеров Для тех, кто решил сделать не просто самодельный вездеход, а настоящую амфибию, способную передвигаться по воде. Самодельные вездеходы-амфибии на фотографиях, рисунках, схемах и рисунках с описаниями. Советы и инструкции по сборке плавучих вездеходов из запчастей от различной авто-мото техники своими руками.

Пневматические автомобили - вездеходы на пневматике

Самым распространенным среди домостроителей и относительно простым по конструкции и способу самостоятельного изготовления является конструкция вездехода. Существует огромное количество разнообразных квадроциклов и транспортных средств, разработанных с использованием узлов, запчастей и агрегатов от легковых, грузовых автомобилей и сельскохозяйственной техники. Наиболее распространены четырехколесные автомобили с приводом на одну ось, но есть и настоящие многоколесные внедорожники с полным приводом - на 6 и 8 колес.

(из раздела Самодельные квадроциклы)

Схемы и чертежи колесных, гусеничных и аэромобильных самоделок, которые пригодятся при самостоятельном проектировании и строительстве. Описание различных конструкций техники для бездорожья, а также отдельных узлов и агрегатов самодельного вездехода. Схемы расположения и габаритные размеры различных вездеходов (на колесах, покрышках низкого давления, лыжах, снегоходах, аэроглиссерах и судах на воздушной подушке «вездеходы») построенных собственными руками.

Всего материалов (схемы / картинки / чертежи) в категории Чертежи и схемы самодельных квадроциклов: 14 На этой странице только их часть. Чтобы увидеть все остальные, воспользуйтесь «листовкой» внизу страницы. Чтобы перейти в раздел, нажмите на фото, для просмотра материала - Подробнее.
Мы также надеемся, что вы найдете для себя много интересного, перейдя по ссылкам ниже: вы можете выбрать наиболее интересную для вас категорию в столбце слева или найти ответ на свой вопрос в статьях из меню вверху справа>>> Приятного просмотра!
  • Чертеж гусеничного вездехода

    Максимальная скорость, км / ч - 50 Двигатель - М-62 «Урал» с принудительным охлаждением Рис.1. Схема гусеничного вездехода: 1 - натяжной ролик, 2 - топливный бак, 3 - мокрый ...
  • Чертежи самодельного гусеничного снегохода

    1 - гайка М8, 2 - ведущая звездочка гусеничного блока, 3 - ведущий вал гусеницы, 4 - натяжитель, 5 - натяжной ролик, 6 - гусеница, 7 - лонжерон рамы, 8 - ведомая звездочка гусеничного вала ...
  • Схема трансмиссии самодельного вездехода-амфибии

    Схема трансмиссии самодельного вездехода-снегоболотохода-амфибии на шинах низкого давления: 1 - цепная передача вездехода-амфибии, 2 - балансирная рама плавающего вездехода автомобиль, 3 -...
  • Самодельный вездеход конструкции Г. Видякина

    Самодельный вездеход-амфибия на шинах низкого давления, шестиколесный снегоболотоход своими руками: 1 - опора передней оси автомобиля. самодельный вездеход, 2 - бампера снегоболотохода ...
  • Снегоход своими руками: чертеж, общий вид

    Общий вид чертежа самодельных снегоходов, пропеллерного вездехода своими руками: Общий вид снегохода: 1 - винт, 2 - капот двигателя, 3 - ДВС, 4 - корпус, 5 - топливный бак, 6...
  • Чертеж самодельного вездехода

    Схема двигателя и агрегатов трансмиссии самодельного вездехода-амфибии, чертеж снегохода-вездехода на шинах низкого давления: 1 - резинка сцепка вездехода, 2 - средний ...
  • Чертеж рамы квадроцикла

    Данная конструкция самодельного вездехода-амфибии отличается простотой в сборке и обслуживании 1- кронштейн крепления рулевого механизма, 2- передний монтажный кронштейн...
  • Поворотный кулак и регулировка углов установки колес

    На первой схеме изображен поворотный кулак (передний правый или задний левый, остальные в зеркальном отображении) Фото 2 - схема блока регулировки углов установки колес 1- ... В раздел
  • Чертеж самодельного вездехода - амфибии

    Чертежи самодельного изделия, обладающего не только высочайшей проходимостью, но и обходящего водные преграды, так как это амфибия 1- рулевое колесо, 2- рулевой вал , 3- рулевой редуктор...
  • Чертеж передней оси вездехода-амфибии

    Передний мост вездехода-амфибии снегоболотохода на шинах низкого давления выполнен из стальной трубы диаметром 60 мм, самоустанавливается на шарикоподшипниках качения. Дополнительно ... К разделу
Вы также можете посмотреть остальные страницы по теме Чертежи и схемы самодельных вездеходов: 1 2 »Или перейдите по ссылкам ниже Самодельные вездеходы> Фото | Рисунки | Схема
Видео чертежи вездеходов

Необычный способ отображения схем и чертежей.

Просмотр видео - онлайн

[Добавить фото квадроцикла]

vezdehod.poprostomu.com

Поворотный вездеход своими руками: чертежи, фото производства

Мастер построил своими руками колесный вездеход для рыбалки и охотничьих поездок по лесным дорогам и болотам . Особенностью конструкции вездехода является наличие автоматической подкачки шин и бокового поворота.

Предлагаем Вам ознакомиться с устройством вездехода на шинах низкого давления.

Каркас изготовлен из трубы диаметром 76 мм с толщиной стенки 3,5 мм.

Для трансмиссии закупил такие схемы 16В-1.

Еще нам потребовались редукторы от мотоблока 5В-С.

На рисунке показан эскиз ступицы.

Передаточные числа:

  • от двигателя к коробке передач 1-1,45,
  • уменьшено 1 до 24,
  • увеличено 1 до 11,
  • назад 1 до 17.

На коробке передач ведущая звездочка имеет 9 зубьев и идет к ведомой на 35 зубьев.

Размеры самой коробки передач.

Чертежи ступиц, дополнительно будут сделаны отверстия для накачки шин.

Чертежи ступичной оси. Использовалась сталь 45. На схемах не указан канал для воздуха перпендикулярно оси, размер также увеличился с 28 до 45 мм, произошло уменьшение между подшипниками.

Установлен двигатель Лифан.

Схема реализации свопа выглядит так.

Выхлопная система сварная.

На рисунке показана диаграмма направления выпуска.


Лодочная груша используется для накачивания шин, поэтому для нее были изготовлены ниппели.

Крепление ведомых звезд на ступицах.

Всего к ступице приварено шесть одинаковых деталей, а размеры изменены в сторону увеличения, то есть вместо 8 сделали 10:

Замена производилась таким образом:

Для предотвращения проворачивания шин диски были обрезаны до 40 см по ширине, к электродам приварены зубья, а затем шины закреплены строительным герметиком.Также автор приступил к работе над самими шинами, устраняя проколы и порезы с помощью шила и прошивки герметика.

В начале сезона охоты вездеход использовался очень часто. Были некоторые поломки, в частности был перегрев двигателя, размыкание замка цепи и поломка ниппеля камеры из-за вращения покрышки. Но прокачка с выхлопом помогла добраться до места ремонта. Все колеса были прокачаны до 0.1 атмосфера.

В итоге на 42 километра ушло около 10 литров топлива, что для вездехода довольно много.

Накачка шин применяется довольно часто, особенно в межсезонье, когда температура падает с +20 до -15 градусов, что сильно влияет на давление в шинах.

В багажнике тоже перевозится одиночная лодка, которую тоже очень удобно накачивать выхлопом.

На видео показан самодельный вездеход в действии.

Популярные самоделки из этой категории

avto-samodelki.ru

2QM.ru: Свалки для УАЗ своими руками (чертежи)

Внедорожник в хозяйстве хозяина дачного участка с учетом качество дорог - отличный помощник, а иногда и необходимость. Под капотом такого агрегата почти сотня, а иногда и больше рабочих «лошадок», что вместе с внушительной массой и ходовыми характеристиками становится серьезным аргументом в борьбе с условиями бездорожья.

Почему бы не использовать эту мощность для улучшения дорожной обстановки на прилегающей территории в зимний период? Производители давно озаботились подходящим навесным оборудованием, выпуская снегоочиститель для УАЗ и других популярных в нашей стране моделей внедорожников. Почему бы не сэкономить и не изготовить собственную модель клинка, учитывая, что кустарные варианты не хуже, а иногда даже лучше заводских?

Заводской вариант

Велосипед изобретать не стоит, гораздо проще увидеть, как сделать от производителей лопатку на УАЗ.Скорее всего, полностью скопировать заводские лопасти подвески не получится, но взять за основу некоторые модели вполне можно. К тому же детальная проработка проверенных вариантов позволит избежать множества ошибок при проектировании и изготовлении своей лопаты для снега.

  • Размеры отвала. Минимальная ширина отвала в продаже - 1900 мм, это и понятно, колеса расположены на расстоянии до 1,8 м снаружи у разных моделей. Отвал должен покрывать это расстояние с запасом даже в наклонном положении, идеальная ширина - 2-2.1 мес.
  • Поворотный механизм. В разных моделях предусмотрена фиксация пальца по центру или использование дополнительных стержней. При таком размере клинка лучше использовать дополнительную арматуру.
  • Автомобильное крепление. Этот агрегат позволяет поднимать лопату вертикально и иногда защищает рулевые тяги.
  • Подъемный механизм. От простейшей ноги для подъема отвала при движении назад до ручных или электрических лебедок.
  • Чтобы амортизировать отвалы на УАЗе при столкновении с серьезными препятствиями, его можно сделать подвижным и оснастить рессорами.
  • Дизайн

    Многое зависит от наличия материалов и технических навыков. Надежнее и проще изготавливать лезвие без поворотного механизма, что позволяет немного сэкономить на материалах и значительно сократить время изготовления, однако это снизит сферу его применения. С другой стороны, поворотный механизм может стать самым уязвимым местом конструкции; его выполнение требует определенного запаса прочности на узлы фиксации. Рабочая поверхность клинка также требует армирования, важно следить за массой отдельных деталей.Желательно, чтобы лезвие могло собираться и разбираться одним человеком.

    Для защиты очищаемой поверхности следует использовать резиновую полоску, крепление которой должно быть съемным, чтобы резину можно было заменять по мере ее износа. В месте крепления лезвия к транспортному средству стоит учесть возможное резкое столкновение лезвия с препятствием. Точки крепления не должны находиться перед важными частями автомобиля.

    Выбор материала

    На этом этапе выбор всегда остается за исполнителем, вы можете только посоветовать или подсказать, где легче всего найти подходящие детали.Двухсотлитровые бочки хорошо зарекомендовали себя в качестве материала для отвальной лопаты, но с учетом планируемых размеров потребуются 2 бочки или дополнительное усиление конструкции. В качестве направляющих и усиливающих ребер могут использоваться трубы квадратного или прямоугольного сечения, также возможно использование уголка прокатки, тонкого швеллера или двутавра.

    Для регулировки угла наклона лопасти перемычек можно использовать шнурки или трубы разного диаметра с отверстиями для фиксации пальцев.При использовании лебедки для управления подъемом лебедки потребуется дополнительный материал для оборудования платформы для самой лебедки и системы блокировки, если это необходимо.

    Самодельные отвалы на УАЗ в сети

    В сети можно найти множество примеров, где кустарные мастера своими руками демонстрируют собранный отвал на УАЗ. Чертежи талантливых мастеров очень разнообразны, одни предлагают упрощенные варианты, другие используют различные модификации, иногда оказавшиеся более удачными, чем заводские изделия.

    Основные этапы и узлы

    С чего начать работу, чтобы воплотить задуманный дамп на УАЗе своими руками? Чертежи следует делать с учетом модели внедорожника, и всегда должен быть некоторый запас по размерам, чтобы возможные недостатки можно было нивелировать на месте. Первым делом необходимо обустроить место крепления конструкции к автомобилю. Это могут быть как простые несъемные кронштейны, так и целая площадка типа «кенгурятник» для размещения не только лопасти, но и лебедки с блочной системой.Платформа может быть выполнена как в стационарном варианте, так и в виде съемной конструкции, что предпочтительнее, так как не портит внешний вид автомобиля.

    Далее можно приступать к изготовлению самой массивной части лезвия - рабочей лопаты. Лучше всего выбирать размеры из вышеперечисленных, 2 х 0,6-0,8 м. Нож большого размера лучше очищает снег, но будет неудобен при установке и транспортировке. На следующем этапе лучше закрепить полотно в рабочем вертикальном положении и так прикрепить к нему оставшиеся элементы.Необходимо помнить, что даже простые отвалы на УАЗе без поворотного механизма должны быть вертикально перемещаемыми, иначе в процессе эксплуатации автомобиль можно сильно повредить. Последний этап - изготовить контрольно-поворотные элементы и прикрепить их к конструкции.

    Подъемные механизмы

    Вы можете увидеть варианты, в которых ручная барабанная лебедка используется в качестве подъемного механизма, и ею управляет человек, находящийся на передней платформе. Это не очень безопасно, такие отвалы лучше бы поднимать и опускать на УАЗе после полной остановки автомобиля.

    Использовать электрические лебедки намного удобнее и безопаснее, но не все готовы тратиться на такое оборудование. Самым бюджетным вариантом будет специальная подставка, которая работает при движении задним ходом, а в транспортном режиме можно использовать шнурок, чтобы постоянно удерживать отвал в верхнем положении.

    Вывод

    Дело мастера боятся, мол. Свалка для УАЗа своими руками или заводской сборки поможет использовать внедорожник не только как средство передвижения, но и как верный помощник в хозяйстве.

    2qm.ru

    Самодельный внедорожник

    Многих из нас хоть раз в жизни озадачила идея сделать автомобиль. Сам. Кто-то в детстве пробовал построить машину из картона, кто-то посвящал этому все свободное время, превратив постройку машин своими руками даже не в хобби, а в смысл жизни.

    Здесь нужно немного разграничить понятия. Для кого-то построить машину - это приварить пару каналов на пол-литра, прикрепить двигатель от Запорожца, колеса от сеялки и мост от сломанного ЗИЛа - этакий под тракторный трактор, которым может похвастаться практически любой поселок. .Такие «автомобильные плеточки», как правило, обладают настоящим «животным» аппетитом и живут недолго. Для других сборка автомобиля занимает несколько месяцев, а иногда и лет, кропотливой работы с научным подходом, расчетами и тщательным изготовлением каждой детали.

    В частности, изготовление внедорожника своими руками требует вдвойне усилий. Конечно, если вы хотите получить не только связку железа, издалека внешне похожую на машину, но и вполне эффективный внедорожник, с умеренным расходом топлива и приличным экстерьером.

    Представленный ниже проект фактически реализован, работает и создан на базе обычного легкового автомобиля. Создавая внедорожник, нужно понимать несколько четких правил, соблюдение которых станет залогом успеха всего мероприятия.

    Во-первых, помните - автомобиль должен быть рамным. Не будем углубляться в вопросы типов рам - плоских и пространственных, просто помните - если у машины есть рама, то она сможет выдерживать серьезные нагрузки, долго жить и ее будет легче преодолевать. внедорожные условия.

    Рама этого автомобиля состоит из двух продольных лонжеронов, расположенных с некоторым носком, а также из трех поперечных балок.

    Лонжероны имеют довольно сложное сечение. В их основе лежат две сварные водопроводные трубы 032 мм, к которым сверху также приварен короб из двух гнутых стальных листов Г-образной формы. Высота поперечного сечения лонжерона составляет от 120 мм в центре шпангоута до 80 мм на концах.

    Квадратные перекладины сварены из стального листа толщиной 2 мм, передняя балка также служит резервуаром для масла, поэтому имеет сливное и заливное отверстие с пробками.Дополнительную жесткость раме придают, помимо поперечин, две гнутые из листовой стали диафрагмы (передняя толщина 2 мм, задняя 1,6 мм).

    Не очень просто, правда? Рисунок облегчит восприятие «картины в целом». Каркас такой конструкции достаточно надежен.

    Двигатель взят от автомобиля ВАЗ-2101 вместе с коробкой передач. Немного переработаны воздушный и масляный фильтры. Конечно, «трехточечный» мотор будет несколько лучше, и если есть желание прибавить мощности, можно установить и мотор от «Нивы», но это уже отдельная история.

    Трансмиссия и ходовая часть были использованы от ГАЗ-69 с использованием отдельных деталей от УАЗ-469. В этой машине также используется самодельный кардан - между КПП и раздаточной коробкой. Полумуфта кардана и крестовина - от ГАЗ-69.

    Далее - пружины. Можно, конечно, использовать рессоры от УАЗа, но в этом случае машина получится жестковатой. Задние рессоры автомобиля ГАЗ-24 «Волга» рекомендуются к использованию, но в этом случае ход будет несколько жестким.Для улучшения мягкости мазка были использованы самодельные серьги - на 20 мм длиннее, чем на Волге - этот размер не панацея, получен экспериментально. Так что имеет право на жизнь и самостоятельный отбор - так можно добиться желаемой мягкости. Также на автомобиль устанавливаются амортизаторы от ГАЗ-24. Пружины устанавливаются параллельно лонжеронам рамы, то есть под углом к ​​оси станка.

    Кузов. При изготовлении кузова внедорожника листовая сталь 1.0-1,2 мм. Корпус рекомендуется собирать из небольших панелей длиной до 1 м и соединять их точечной сваркой. Это упрощает обработку и придание формы частям тела.

    Корпус может быть изготовлен из стеклопластика путем склейки. В любом случае авторы проекта использовали материал, с которым им было легче работать.

    Решено начать кузовной ремонт с дверей. Это решение тоже можно поставить во главу угла. Те, кто уже имеет некоторый опыт в автомобильном дизайне, знают, что изготовление дверей - одна из самых сложных операций.Поэтому неудивительно, что многие домашние мастера стремятся использовать уже готовые двери от серийных автомобилей. Но от этого часто страдает общий дизайн проекта. С серийными дверями сложно добиться индивидуальности в экстерьере.

    Для гибочных работ использовалась электромагнитная пластина.

    Для дверей использовалась листовая сталь толщиной 1,4 мм, остальная часть кузова собрана из панелей толщиной 1,2 мм; кроме передних крыльев, на которые пошли миллиметровые стальные.

    Несколько слов о безопасности. Поскольку внедорожник строился, в конструкцию были внедрены элементы безопасности. За лобовым стеклом по периметру приварена водопроводная труба, которая вместе с передней стойкой рамы служит дугой безопасности (в случае опрокидывания автомобиля).

    Петли и дверные замки самодельные, но можно использовать уже готовые - от «Жигулей». Ручки и механизм подъема стекол - от «Москвич-2140».

    Стекло кабины использовалось от ВАЗ-2121 «Нива».Для их установки по периметру окна под резиновый уплотнитель приваривался уголок из стали толщиной 1,2-2мм.

    Вытяжка собирается из стальных панелей, окруженных каркасом из тонкостенной трубы диаметром 16 мм. Капюшон откидывается вперед на самодельных подковообразных петлях.

    Рулевое управление было перенесено с ГАЗ-69, но угол поворота рулевой колонки пришлось немного уменьшить. Тормозная система от ГАЗ-24. Фары устанавливаются от мотоцикла Chezeta (подойдут любые похожие по размеру, тут можно включить фантазию).

    Задние фонари от Москвич-2140, габаритные огни и указатели поворота самодельные. Панель приборов от ГАЗ-24, но верхняя панель собственного производства из пенополистирола, оклеенная тканью.

    Бензобак полностью самодельный. Он состоит из сварной из листовой стали емкости объемом 80 л, установленной на раме между двумя задними поперечинами.

    Каркас тента сварен из водопроводных труб диаметром 25 мм. Под крышей четыре более тонких перекладины, три из которых съемные.В навесные окна наклеивается оргстекло. Способ крепления оргстекла к брезенту оказался очень эффективным, поэтому его можно рекомендовать всем любителям автостроения. К полотну по периметру окна пришивается карман, в него вставляется стекло и края пропитываются дихлорэтаном (или ацетоном) как показано на рисунке. Брезент укладывают на ровную поверхность (например, фанеру), накрывают полиэтиленовой пленкой и загружают - лучше всего песком.

    Передние сиденья автомобиля - от автомобиля ГАЗ-24 с небольшими доработками.Задние самодельные.

    В готовом виде самодельный джип имеет довольно воинственный вид и, как показали тесты, отличную проходимость. На испытаниях машина показала лучшую проходимость, чем заводская «Нива».

    В версии пикап максимальная грузоподъемность машины составляет 800 кг. У джипа на бензине А-92 или А-95 расход около 10 литров на 100 мм пробега. Экспериментально двигатель перепроектировали под 76 бензин - немного увеличился расход топлива.

    www.4x4info.ru

    Что можно сделать из УАЗа своими руками

    (Самодельные внедорожники)

    Для тех, кому интересна самоделка, УАЗ, вездеход, самоделка:

    Это чудо Самодельная техника построена в Днепропетровске. Идея создать автомобиль для активного отдыха возникла у Александра Новосельцева довольно давно. А когда ему в руки попал недорогой УАЗ, он послужил отличным донором для изготовления.

    Поскольку по задумке этот автомобиль должен был быть двухместным купе повышенной проходимости, от использования огромного кузова УАЗ пришлось полностью отказаться.В итоге от машины-донора осталась только рама и существенно модернизированные элементы подвески, тормозов и рулевой системы. Многое было позаимствовано у УАЗ-ПАТРИОТ. На смену довольно тихоходному родному двигателю пришел более отзывчивый ЗМЗ-405 (16-ти клапанный). Установлен воздушный фильтр с нулевым сопротивлением, произведен чип-тюнинг блока управления, переработана выхлопная система. В результате этих переделок было получено 170 л.с. и 7000 оборотов на валу.

    Установлен шноркель для преодоления бродов.

    Технические данные УАЗ-КРАБ:

    Двигатель

    - мощность ЗМЗ-405 - 155 (паспорт) - 170 (после чип-тюнинга) выхлоп - самодельный прямоточный привод с двух сторон - полный бензин - расход АИ-95 - 15-17 л / 100 км вес - 1600 кг максимальная скорость - 160 км / ч максимальная глубина преодолеваемого брода - шины 1,2 м - 305/75/16 год постройки

    При условии, что коробка передач и раздатка остались привычными, с «короткими» передачами ( 4-х ступенчатая синхронизированная) - динамика разгона оказалась совсем не вездеходной..! Максимальная скорость 160 км / ч, тут страшно! Топливный бак объемом 75 литров. сдвинул на зад для развесовки, под багажник, тудже поставил запаску. Первые наброски тела наносились через кальку на картинки рамы и агрегатов, долго боролись в фотошопе, но лепили больше руками из картона и поролона. Например, в муках творчества капюшон переделывали 3 раза в металл! Крыша и дверные проемы были взяты от Honda CR-X.Все остальные части кузова и оперение изготавливались самостоятельно из листового железа, шпаклёвывались и окрашивались. Вся постройка проходила в обычном гараже и заняла 1,5 года. Еще в процессе постройки автомобилю было присвоено название CRAB из-за широко разнесенной оптики передних колес (305/75/16) и ярко-красного цвета кузова.

    Идея окупилась. Автомобиль, созданный для активного отдыха, успешно принимает участие в ралли-рейдах, соревнованиях по бездорожью, автомобильных выставках и просто покатушках.За 3 года эксплуатации были разрушены две коробки передач, одна раздаточная коробка, передний мост и сломана рама. Хорошая новость в том, что запчасти доступны в углах и деревнях. И все это несопоставимо с тем количеством адреналина, которое выделяется при контакте с этой рычащей железой. Есть планы «разводить» КРАБОВ, но уже на более серьезных сайтах, например, от «PAGERO».

    КРАБ был зарегистрирован как УАЗ-469 с измененным кузовом.

    ***** Для просмотра фото УАЗ - КРАБ (а их много) нажмите на картинки:

    Вам также могут быть интересны следующие материалы:

    Прочитайте больше статей в категории: Самодельные квадроциклы и внедорожники.Вездеходы, построенные умелыми руками мастеров

    Или перейти в раздел: Квадроциклы и тракторы своими руками

    autosam.expert-club.com

    особенности изготовления, чертежи :: SYL.ru

    Ни для кого не секрет что на территории нашей необъятной страны есть районы, где совершенно невозможно нормально передвигаться по дорогам из-за их низкого качества. В этом случае на помощь приходит специальный автомобиль, который отличается высокой проходимостью.Речь идет о вездеходе. Но, к сожалению, приобрести такое средство передвижения, которое было бы легким, экономичным и недорогим, практически нереально. Поэтому многие мастера, обладающие инженерно-техническими навыками, решают создать гусеничный вездеход своими руками с учетом своих потребностей и возможностей.

    Как можно использовать гусеничные квадроциклы?

    Эти самодельные гусеничные устройства бывают разных размеров и используются для различных целей.С их помощью перемещаются тяжелые грузы, которые помещаются либо в кузов, либо в специальный прицеп. Если для дачи используется самодельный гусеничный вездеход, то в этом случае чаще всего перевозят различные стройматериалы.

    Кроме того, такое транспортное средство обладает транспортной универсальностью, и при возникновении непредвиденных обстоятельств можно быстро, без каких-либо затруднений, добраться до определенного пункта назначения по пересеченной местности.

    На что обращать внимание при создании самодельного квадроцикла?

    Если вы решили сделать гусеничный вездеход своими руками, то вы должны четко понимать, для каких целей он будет использоваться.Обязательно учитывайте следующие моменты:

    • Погодные условия во время работы.
    • Размеры. Ширина влияет на проходимость гусеничного вездехода, сделанного своими руками, длина рассчитывается исходя из количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств автомобиля. Блок.
    • Мощность двигателя. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
    • Гол. В зависимости от цели, для которой предназначено мобильное устройство, его дизайн может быть изменен.
    • Кол-во колес. Чаще всего самодельный гусеничный вездеход, сделанный вручную, имеет колеса от двух до восьми пар, которые необходимы для поддержки гусеницы.

    Создание чертежа

    Самым ответственным этапом является создание эскиза гусеничного вездехода. После этого строятся чертежи своими руками с расположением механизмов агрегата и его составных частей.Они должны быть очень точными. При создании такого транспортного средства обычно используют как самодельные детали, так и готовые элементы заводского производства. Они рисуются отдельно, с расчетом совместимости и работоспособности деталей и узлов.

    Конструктивные особенности

    Гусеничный вездеход, сделанный вручную, должен иметь двигатель. В основном этот элемент берется с автомобилей, чаще всего отечественных. Вы также можете позаимствовать его из мотоцикла. Ходовая часть представлена ​​резиновыми гусеницами, системой натяжения, подвеской, катками.Автомобильные шины часто используются для изготовления гусениц. Основание ходовой части состоит из бака, рамы или любого другого металлического каркаса. Для системы управления берутся различные комплектующие или используются готовые органы управления для мотоциклов или автомобилей, а также тракторов. Самодельный гусеничный вездеход, сделанный своими руками, имеет систему питания, которая представлена ​​топливным баком, бензином или дизелем. Газовое оборудование используется гораздо реже.

    Технология изготовления

    Легкие гусеничные вездеходы своими руками изготавливаются по определенной технологии.Их создание начинается с постройки корпуса, который должен обладать высокой прочностью и полной водонепроницаемостью. Основа самодельного транспорта должна быть жесткой, поэтому берутся стальные трубы, выдерживающие любые физические нагрузки, возникающие при движении. Затем начинают делать гусениц. Для этого возьмите обычный лист резины и создайте кольцо из резины. На его внешнюю сторону с помощью заклепок размещаются небольшие алюминиевые лопасти, а с внутренней стороны устанавливаются необходимые ограничители, ширина ступеньки которых равна ширине резины колес.

    Следующим этапом является снятие мостов с автомобиля через специально проделанные для этого отверстия в кузове. В качестве защиты используются резиновые муфты. Резинка крепится так, чтобы колеса находились прямо по центру упоров. Кроме того, фиксируются и дополнительные колеса. Они необходимы, чтобы гусеница оставалась натянутой. По окончании работы в кабину вездехода вставляются сверхмощные стекла, сделанные своими руками.

    Заключение

    Таким образом, данное транспортное средство является незаменимым средством передвижения в труднодоступных местах, где практически нет дорог.Обладая инженерно-техническими качествами, вы легко сможете своими руками создать гусеничные вездеходы, чертежи которых помогут правильно сконструировать такой агрегат.

    www.syl.ru

    Джип вездеход своими руками, самодельные вездеходы - Автолюбителю - Мастеру - Сделаем сами

    Невероятно, но сделать настоящий Джип вездеход можно автомобиль не из обычной машины. Не верите мне? Прочтите статью и убедитесь в этом сами! Рама автомобиля состоит из двух продольных лонжеронов, расположенных с некоторым носком, и трех поперечных балок.

    Лонжероны имеют довольно сложное сечение. В их основе лежат две сварные водопроводные трубы 032 мм, к которым сверху также приварен короб из двух гнутых стальных листов Г-образной формы. Высота поперечного сечения лонжерона составляет от 120 мм в центре шпангоута до 80 мм на концах. Квадратные перекладины сварены из стального листа толщиной 2 мм, а передняя балка также служит резервуаром для масла, поэтому имеет сливное и заливное отверстие с пробками. Помимо поперечин, дополнительную жесткость раме придают две диафрагмы, гнутые из стального листа (спереди толщиной 2 мм, сзади - 1.6 мм).

    Двигатель позаимствован у автомобиля ВАЗ-2101 вместе с коробкой передач (правда, на машине Н. Яковлева последняя была взята от ВАЗ-2103 - пожалуй, это единственное существенное отличие джипов). Немного переработаны воздушный и масляный фильтры.

    Трансмиссия и ходовая часть - от ГАЗ-69 с использованием отдельных деталей от УАЗ-46Е. Один кардан - между коробкой передач и раздаточной коробкой - самодельный. Правда, полумуфта кардана и крестовина в ней серийные, от ГАЗ-69.

    В качестве рессор обеих осей использовались задние рессоры автомобиля ГАЗ-24 Волга, однако для улучшения плавности хода использовались самодельные серьги - на 20 мм длиннее, чем на Волге (размер получен опытным путем. ). Амортизаторы тоже от ГАЗ-24. Пружины устанавливаются параллельно лонжеронам рамы, то есть под углом к ​​оси станка. Однако это нисколько не ухудшило их работу.

    Корпус изготовлен из стального листа толщиной 1,0–1,2 мм.Причем все это состоит из относительно небольших (длиной не более 1 м) панелей, соединенных точечной сваркой.

    Сначала пробовали использовать стеклопластик, но ничего не вышло. Тогда остановили свой выбор на металле, - вспоминает Николай Яковлев. Однако это вполне объяснимо: Николай работает сварщиком, и, конечно же, он знаком с этой технологией. Это следует иметь в виду каждому самодельнику: очень важно найти «свой» материал.

    Начали делать корпус с... двери! - добавляет Владимир Капусто. Может, кому-то это покажется неожиданным. Однако те, кто уже имеет некоторый опыт в автомобильном дизайне, знают, что изготовление дверей - одна из самых сложных операций. Неудивительно, что многие домашние мастера стремятся использовать уже готовые двери от серийных автомобилей. К сожалению, такие решения иногда противоречат требованиям общего дизайна конструкции.

    Самая распространенная операция при строительстве кузоза - гибка. Выполнять это в тисках не очень удобно, поэтому Яковлев и Капусто оборудовали свой гараж электромагнитной печкой: это значительно повысило производительность труда.

    Для дверей использовалась листовая сталь толщиной 1,4 мм, остальная часть кузова собиралась из панелей толщиной 1,2 мм; кроме передних крыльев, на которые пошли миллиметровые стальные. Дрифт применялся очень ограниченно: в основном при регулировке лобового стекла. Соединение панелей осуществлялось точечной сваркой, для чего было изготовлено простое устройство, показанное на рисунке, из обычных плоскогубцев.

    За лобовым стеклом по периметру приварена водопроводная труба, которая вместе с передней стойкой рамы служит дугой безопасности при опрокидывании автомобиля.

    Петли и дверные замки - самодельные, но желательно использовать уже готовые, скажем, из Жигулей. Стонущие ручки и подъемный механизм - от «Москвич-2140».

    Окна кабины позаимствованы у автомобиля ВАЗ-2121 «Нива». Для их установки конструкторы нашли простое и эффективное решение: уголок из стали толщиной 1,2-2мм приварен по периметру окна под резиновым уплотнением. Выбить фланец было бы намного сложнее.

    Бамперы изготовлены прокаткой из стального листа 1.Толщиной 6 мм, для чего пришлось специально обработать два фигурных ролика и построить простейший прокатный станок.

    Вытяжка изготовлена ​​из стальных панелей и окружена каркасом из тонкостенной трубы Ø 16 мм. Перед лобовым стеклом предусмотрена тонкая поролоновая накладка, за которой убираются дворники. Капюшон откидывается вперед на самодельных подковообразных петлях. Последние навешиваются на П-образную раму, которая одновременно является стойкой радиатора.

    Задняя дверь автомобиля также имеет раму из тонкой трубы; снаружи он прикрыт стальным листом 1.Толщиной 2 мм, а внутри - оргалит.

    Рулевое управление позаимствовано от ГАЗ-69, однако из-за особенностей компоновки угол наклона рулевой колонки пришлось немного уменьшить. Тормозная система - от ГАЗ-24. Фары - мотоциклетные, от "Chezet". Изначально все четыре фары располагались строго горизонтально, машина, как говорится, не очень хорошо выглядела. Потом внутреннюю пару приподняли на 10 мм - и все встало на свои места. Передняя часть автомобиля приобрела полностью законченный вид.

    Фонари задние от «Москвич-2140», габаритные огни и указатели поворота самодельные. Панель приборов от ГАЗ-24, но верхняя панель собственного производства из пенополистирола, оклеенная тканью.

    Оригинально изготовлен бензобак автомобиля. Он состоит из емкости объемом 80 литров, сваренной из листовой стали, установленной на раме между двумя задними поперечинами.

    Каркас тента сварен из водопроводных труб Ø 25 мм. Под крышей есть четыре более тонких поперечины, три из которых съемные.В навесные окна наклеивается оргстекло. Способ крепления оргстекла к брезенту оказался очень эффективным, поэтому его можно рекомендовать всем любителям автостроения. По периметру окна к полотну пришивается карман, в него вставляется стекло и края пропитываются дихлорэтаном (или ацетоном) как показано на рисунке. Брезент укладывают на ровную поверхность (например, фанеру), накрывают полиэтиленовой пленкой и загружают - лучше всего песком.

    Немного переделаны передние сиденья от автомобиля ГАЗ-24 «Волга».Задние - самодельные, их планируется доработать, чтобы при переоборудовании машины в пикап они превращались в заднюю стенку кабины.

    В заключение коротко об эксплуатационных характеристиках. Пожалуй, главное достоинство джипа - отличная проходимость. Прошлой зимой во время одной из рыбалок Николай и Владимир попали под сильный снегопад, и на его льду выросли целые сугробы. Но самодельные автомобили это препятствие не волновало, а находившаяся поблизости «Нива» была вынуждена ждать помощи.

    В версии «пикап» максимальная грузоподъемность (когда задние рессоры становятся горизонтальными) машины составляет 800 кг. Автомобиль В. Капусто работает на бензине АИ-93, а его расход топлива составляет около 10 литров на 100 мм пробега. В джипе Н. Яковлева двигатель был перепроектирован под бензин А-76; расход топлива несколько выше.

    Попробуйте, дерзайте, и джип-вездеход станет вашим!

    Сайт "Пан-Ас", сайт самоделок - на сайте есть все, что можно сделать своими руками: поделки, самоделки, украшения, детские поделки.Делайте их сами, делайте сами и получайте от этого истинное удовольствие.

    Материалы по теме:

    www.pan-as.ru


    Наши доморощенные Кулибины уже никого не удивляют. Переделать мотоблок в трактор - пожалуйста, набейте обычный мотоцикл и сделайте из него крутой байк - не проблема. Но мастера этим не ограничиваются и придумывают все новые технические новинки. Например самодельный вездеход с Оки, с одной стороны, странно звучит, как это вообще можно сделать, а с другой - здорово, что есть люди, которые это умеют.

    Видео самодельных квадроциклов можно посмотреть на YouToube или на сайтах технических доработок. Возможно, просмотрев видео и фото самодельных квадроциклов, вы поймете, как сконструировать самодельный гусеничный квадроцикл.

    Для чего нужен вездеход?

    Обычно самодельные вездеходы не различаются размерами, часто это одна-две локальные единицы, которые используются для собственных нужд в подсобном хозяйстве. Гусеничный вездеход - незаменимая техника для бездорожья, заболоченной местности или в местах аренды обычных автомобилей.

    Гусеничный вездеход поможет перевезти группу людей, тяжелый груз или доставить строительные материалы к труднодоступному объекту.

    Кроме того, их очень часто делают плавучими, что дает им преимущество перед обычным транспортом в местах, где часто бывают наводнения или большие весенние паводки. В Интернете можно найти видеоролики самодельных вездеходов на гусеницах, которые легко пересекают акваторию, превращаясь в плавучий транспорт.

    А если вездеход нужно перевезти на большое расстояние, его очень удобно транспортировать на платформе или специальном кузове.

    Внедорожник своими руками: преимущества

    Конечно, можно купить самодельный вездеход, есть даже спецслужбы, продающие самодельные вездеходы, но сделанные своими руками, он будет дороже и дороже, да и к тому же вы будете знать какие именно запчасти для самодельного вездехода вы используете, чтобы в случае поломки все можно было быстро заменить.

    Кроме того, при сборке собственного вездехода вы не будете устанавливать детали, требующие замены после месяца эксплуатации.

    А кроме того, вы можете изготовить собранный под свои нужды, например, установить дополнительный вентилятор или вращающееся сиденье.

    Самодельный вездеход на гусеницах - с чего начать?

    Чертежи самодельного гусеничного вездехода можно скачать в интернете, там огромный выбор вариантов. А если у вас есть технический опыт и необходимые навыки, вы можете создать свой собственный уникальный рисунок или изменить некоторые детали существующего рисунка.Например, можно поставить более мощный двигатель или расширить габариты оборудования. Приятно иметь дополнительный блокнот, в который можно записать все необходимые размеры деталей, ведь всего не запомнить.

    1 - натяжной ролик, 2 - топливный бак, 3 - лобовое стекло, 4 - панель приборов, 5 - педаль газа, 6 - тормозной рычаг, 7 - ручка переключения передач, 8 - рычаг кикстартера, 9 - сиденье, 10 - верхняя опора ролик, 11 - кожух ленточного тормоза, 12 - кронштейн полуоси, 13 - ведущая звездочка, 14 - карбюратор, 15 - топливный насос, 16 - кожух вентилятора, 17 - полуоси, 18 - дифференциал, 19 - двигатель М-62 , 20 - ведомый вал, 21 - полуось, 22 - промежуточный вал, 23 - тормозная тяга, 24 - привод

    Прежде чем приступить к сборке любого вездехода, необходимо точно знать, каким он должен быть.А затем переходим к деталям конструкции: выбираем необходимые детали: двигатель, коробку передач, шасси и тормозные системы, трансмиссию, элементы кабины и т. Д.

    Гусеничный вездеход:

    Разрывная рама - это техника, которая может быть изготовлена ​​из частей, разбросанных по гаражу. Поэтому, посмотрев чертежи, возможно, вы с удивлением заметите, что у вас уже есть практически готовый вездеход, нужно просто все как следует принять.

    Самая сложная задача - это сборка колесной цепи.Гусеницу можно собрать из проушин. Планки проушин можно приваривать к участкам гнутых швеллеров, к которым гусеницы фактически крепятся болтами. Кстати, форма выступов должна полностью повторять профиль покрышки. У катанки должна быть снята фаска и все сварные швы зачищены.

    Конечно, у такой системы есть и недостатки. Овальные проушины будут скользить по плотному снегу и скользить по льду. Но как преимущество этой системы можно отметить удобство управления по сравнению с прямыми проушинами, особенно при прохождении поворотов.

    Но если вы достойно справились с задачей и создали свой самодельный гусеничный вездеход - выложите видео и рекомендации, как его создать, возможно, ваши советы кому-то пригодятся.

    «Парма» прорезает болота и непроходимые дороги нашей необъятной страны.

    Все данные взяты с форума сайта «Луноходов.Нет», где он делится своими наработками и навыками под ником mishanya68.

    Задачи, изначально возложенные на производителя вездехода.

    В технические требования и пожелания входят следующие позиции:
    1. Уверенное движение по снегу средней глубины и плотности для Урала.
    2. вместимость 2 человека плюс 50-80 кг груза.
    3. Минимум, должен быть уверенным в воде (основное применение - ловля рыбы и плавучесть для безопасности).
    4. Основное применение - снег и лед 90%, остальное - осенний и весенний снег с грязью.
    5. Максимальное использование готовых деталей и узлов.

    В связи с этим проектом я еще раз перечитал темы по «Бассейну», «Лунтику», «Барсику» и «Юкону» - это готовые вездеходы, описанные на сайте «Луноходов.Net ». Большое спасибо авторам проектов за то, что поделились своим опытом, наработками и чертежами, которые они использовали.

    На основе опыта предыдущих строителей я набросал примерную конструкцию
    1. Включите дифференциал с задней осью , но поставили цилиндрическую
    2. Двигатель 2-х цилиндровый, китайского производства с объемом цилиндров 690 куб.м.
    3. трансмиссия: ременной вариатор - КПП от ВАЗ 5-ступенчатая - задний мост от ВАЗ
    4. габариты 2500х1750 мм.

    Задний мост взят от классических «Жигулей». Вместо колес изношены звездочки (ведущие колеса на гусеницу)

    Использовалась балка. С разборки, проверив прямолинейность, отрезал лишнее и сразу зачистил, зачистил лепестковыми кружочками с 40 зернами. Получилось достаточно быстро, на все 1,5-2 часа, а на уборку ушло 30 минут. Но в этот раз экономится на сварке и покраске.

    Двигатель китайского производства.


    Чертежи были разработаны для изготовления направляющих, которые крепятся к внутренней стороне гусеничной ленты и предотвращают соскальзывание гусениц во время движения и поворотов.


    Заводской полуоси.


    Полуось куплена, отличия найди! Поэтому было решено оставить полуоси заводские, но с заменой подшипников.


    Приобрел ремни для изготовления гусениц в магазине РТИ на ремонтном заводе в Перми.

    Подробнее: что такое "повышенная сила" ??? В цифрах. 4 проставки - это хорошо, 12 мм не много?

    Прочность ленты создают прокладки - остальное - резина, которая сама по себе нагрузку не выдерживает, НО защищает прокладки от повреждений. Например, я взял одну так, чтобы с одной стороны (внешней) было 3-4 мм, а с другой (внутренней) - 1 мм. С внутренней стороны повреждений практически не предвидится, а лишняя толщина означает лишний вес и немалый! Что касается прокладок - они ВСЕГДА одинаковой толщины - 1мм., Остальное из их числа!

    По площади: взял 4 штуки. длиной 6,5 м, шириной-150мм, толщиной-8мм, слоем-7. Получилось 10 тысяч рублей.


    Начал готовить каркас будущего вездехода. Кто-то называет раму, кто-то лодку, кто-то скелет, а автор называет эту конструкцию килем, поскольку вездеход больше предназначен для навигации.


    Закругленный передний киль должен улучшить плавучесть автомобиля.


    Вездеход решено делать без балансира, так как он предназначен для передвижения зимой, дороги более ровные, вес конструкции уменьшен, технически проще в исполнении.


    Рама собрана с опорными катками с двух сторон, колеса самые обычные и обычные с R 13 от ВАЗ, низ звезды приподнят от уровня пола на 350 мм, диаметр колеса 570 мм. .


    Подготовка дорожек для изготовления дорожек.


    Монтажные пластины.


    Шаблон для сверления.


    Предварительно вырезанные отверстия в конвейерных лентах для производства гусеницы.


    Просверливание отверстий по шаблону.


    Сборка.


    Устройство для сверления отверстий в резине методом пробивки, но здесь не нужно бить пуансон, он зажимается в патроне сверла и резина разрезается, получаются очень хорошие отверстия и требуется меньше усилий.


    Вы можете посмотреть видео, как это делается.

    Фотография устройства, зажатого в сверлильном патроне.


    Фотография устройства для гибки прижимных и гнутых пластин.


    Одна гусеница готова.


    Техника безопасности. Чтобы не задеть концы трубы и не поцарапать, лучше обезопасить себя хотя бы перчатками.


    Гусеница наматывается на звездочку, все гусеницы соприкасаются с зубьями.


    Вид спереди.


    Натяжной механизм устроен так, что оба ленивца натягиваются одновременно, у этого метода есть свои плюсы и минусы. Плюс наибольшее - такое же натяжение гусениц при условии, что гусеницы при изготовлении одинаковы и одинаково растянуты, простота в исполнении и более надежное крепление оси ленивца. При соблюдении этих условий обеспечивается прямолинейность езды.

    Минусы - плохая герметичность лодки, так как вал ленивца проходит внутрь лодки, если улетела одна гусеница, то обе стороны расслабляются, чтобы одеться.Также при необходимости снять для ремонта.


    Пластины для крепления натяжных механизмов.


    Балки и усилители сварные.


    Крепление моста.


    Установка дисковых тормозов на ось от ВАЗ, из-за торможения ведущих колес вездеход будет разворачиваться при движении.


    Направляющие с внутренней стороны гусеницы, на верхнем загибе по краям клыка прижаты на 9 мм, это при ширине пластины 40 мм, толщина стали 2.5 мм. это предел для пресса с усилием 10 тонн.


    Направляющие с приваренной внутри пластиной для крепления к гусеницам.


    Инструмент для изготовления направляющих пластин на прессе.


    Это направит гусеницу вдоль натяжного колеса.


    Направляющая пластина касается тормозного шланга от дисковых тормозов на звездочке, поэтому необходимо заменить тормозные шланги и установить их от Нивы.


    Допускаются зазоры, чтобы гусеница проходила через звездочку гусеницы.


    Все тарелки нарезаны и сложены.


    Гусеница - наиболее трудоемкая и трудоемкая часть вездехода.


    Гусеница и звездочка должны взаимодействовать друг с другом без заклинивания звезды и выхода из нее. Проверка завершена.


    Посмотреть видео.

    Установка двигателя.


    Установка сцепления и коробки передач.


    Установка кардана.


    Вариатор шкива двигателя.Трансмиссия - пока только положительные результаты, вариатор Каюрова очень четко работает с китайским двигателем. Сначала были проблемы с отпусканием ремня на холостом ходу, но после регулировки карбюратора все нормализовалось. Полностью отпускается при 1000–1100 об / мин двигателя, установка при 1500–1700 об / мин. Полностью сжимается примерно на 2500-2800 об / мин.

    Не мог понять почему на слух максимальные обороты меньше 3000 об / мин, потом увидел, что болт ограничения дроссельной заслонки полностью вывернут, китайцы, видимо, затянули для тихой обкатки, доделали и рычаги управления.


    Первый выезд состоялся. Первые впечатления отличные.

    Все, что я сказал про дифференциальное вращение, не совсем верно. Есть моменты, о которых чуть позже. Вездеход получился пока достаточно легким и маневренным.

    Катается по гаражу руками в одну, превращается в 2х человек. На видео по поверхности катится снег, первая и третья передача газа, нажимаю на рычаги одним пальцем, шума от звезд почти нет.

    Закончил работу с органами управления (переключением передач и газовым приводом), а также сделал каркас для защиты кардана. Я совершил небольшое путешествие. Теперь все работает хорошо. Завтра все переберу по сварке лодки и покраске.


    Демонтирован вездеход под сварку и покраску.


    Перевернул на спине.


    Я проварил дно, оставил бока и можно красить.


    Подтяжки установлены.


    Вал шкива находится внутри кожуха.


    Прокипятил бока и покрасил.


    Я все внутри покрасил.


    Внешний редуктор с маслозаливной пробкой и дифференциалом.

    Легкие квадроциклы с крупногабаритными камерами способны преодолевать бездорожье, чего не могут другие типы внедорожников. Самодельные автомобили этого типа просты, так как не имеют сложной технической базы, и это завоевало признание большинства домашних мастеров.Особенно востребована эта техника у жителей сельской местности, где осадки сильно ухудшают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

    Разновидности самодельных вездеходов

    В зависимости от типа конструкции и шасси различают следующие типы самодельных вездеходов:

    1. Лодочные болотоходы. Они имеют простую конструкцию и относительно дешевы в производстве.Оснащен подвесным мотором и позволяет передвигаться по мелководью.
    2. Болотоход гусеничный позволяет ездить по заросшим водоемам, но достаточно сложен и дорог в изготовлении, так как требует крепления гусеницы особого типа.
    3. Внедорожник низкого давления - наиболее простой и перспективный тип болотохода, от производительности которого зависит конструкция и надежность шин.

    Некоторые самоделки впоследствии становятся серийными.Так случилось с, о чем сейчас знают во всем мире.

    Виды самодельных низконапорных квадроциклов

    Самодельные вездеходы на шинах низкого давления, имеющие одинаковый принцип движения по бездорожью, могут различаться по типу конструкции. Выделяют следующие основные типы автомобилей этого типа:

    1. Полноприводный каракат ... В своей конструкции использованы элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. Он имеет полный привод, раздаточную коробку, адаптированный корпус лодки в его нижней части, а герметичность добавляет вездеходу плавучести.Предназначен для преодоления болот и болот, способен доставлять товары и людей в труднодоступные места.

    2. Трехколесный велосипед низкого давления ... Отличается максимально простой конструкцией, его может изготовить практически любой автолюбитель в гараже. Основой такого вездехода зачастую является мотоцикл ИЖ Планета 3, благодаря его выносливости и неприхотливости.

    3. Самодельный каракат с моторизованным детским двигателем СЗД ... Его особенность - расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода.Детали подвески традиционно берут от автомобилей, а спереди используются мотоциклетные элементы. Для изготовления каркаса используются трубы, швеллеры и уголки.

    4. Квадроциклы низкого давления на базе легковых автомобилей или квадроциклов ... Производятся из готовых основных агрегатов путем переделки трансмиссии и ходовой части, а также оснащения шинами низкого давления.

    Как сделать вездеход на шинах низкого давления?

    Работа по изготовлению вездехода начинается с составления плана мероприятий, полная реализация которого означает достижение желаемого результата.Следующие советы помогут вам сэкономить время и деньги:

    1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке квадроцикла. При его отсутствии лучше вообще не заводить.
    2. Бюджетное планирование. Самостоятельное создание вездехода позволяет сэкономить на покупке серийного образца, но для исключения лишних затрат нужно произвести все расчеты и купить необходимые комплектующие и запчасти, а также оставить определенную сумму на непредвиденные расходы или поломки.
    3. Разработка плана. Если у вас есть опыт разработки транспортных средств или задатки инженера-конструктора, возможно самостоятельно создать чертеж вездехода. При отсутствии таковых используют чужой опыт и готовые чертежи, которых в Интернете достаточно.

    Шины низкого давления своими руками

    Шины этого типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления таких колес позволяет транспортному средству быть проходимым на любом бездорожье.В зависимости от конструктивных особенностей такие шины делятся на следующие типы:

    1. Арочный. Отличаются увеличенными габаритами по сравнению со стандартным колесом по ширине в 5 раз, имеют толщину до 700 мм. Давление в них как в обычном шаре - 0,05 МПа. Устанавливается исключительно на главный привод.
    2. Широкопрофильный. Они отличаются овальной формой и до 2 раз ниже стандартного давления. Их чаще используют в подъемном транспорте.
    3. Тороидальный. Они производятся в камерном и бескамерном вариантах и ​​пользуются большой популярностью у автомобилистов.
    4. Пневматический каток с выступами для улучшения проходимости и ребрами жесткости, которые придают устойчивость и прочность всей конструкции.

    Заводские шины низкого давления могут быть слишком дорогими для многих автолюбителей. А вот для собственного вездехода сделать такое колесо своими руками вполне реально. Работа выполняется в следующем порядке:

    1.Выбор исходного материала, например, шин сельскохозяйственной или авиационной техники, а также других видов промышленного транспорта.

    2. Протектор очищается, моется и сушится, после чего рисуются желаемые рисунки для создания собственного рисунка, а также удаляются излишки проволоки и резины.

    3. Чтобы удалить лишнюю проволоку, внутренняя часть колеса обрезается и шнур удаляется с помощью a.

    4. Излишки резины также удаляются лебедкой, делая надрезы по окружности и закрепляя их плоскогубцами на тросе, аккуратно вытягивая и разрезая ножом.


    5. После снятия слоя протектора поверхность зачищается наждачной бумагой.

    6. Соберите диск. Для этого используйте стандартный диск, разрезанный пополам или сваренный из пластин и труб, а затем тщательно отполированный, чтобы не повредить камеру.

    7. Шину натягивают на диск и фиксируют ремнями или пожарным шлангом, а затем накачивают. Колесо готово.

    Какой тип протектора квадроцикла выбрать?

    Чтобы выбрать правильный тип протектора для квадроцикла с шинами низкого давления, необходимо учитывать следующие факторы:

    1. Протектор должен быть самоочищающимся.Это свойство особенно важно при использовании вездехода в суровых и заболоченных местах.
    2. При использовании вездехода на торфяных болотах шины выбирают с низким и неглубоким рельефом, иначе при разрыве их верхнего слоя сцепления будет недостаточно для полноценного движения.
    3. При использовании на заснеженных участках и на песчаниках выбираются шины с редким рисунком.

    Выбор двигателя для вездехода

    Чаще всего в качестве силового агрегата для самостоятельного изготовления вездехода используется следующий тип:

    1. Мотоцикл.
    2. Автомобиль ЗАЗ.
    3. Мотоблок.
    4. Отечественные автомобили.

    Наличие определенного двигателя в вездеходе принципиального значения не имеет. Важнее учесть такую ​​особенность, как , обеспечивающую его достаточное охлаждение , так как автомобиль эксплуатируется круглый год в различных температурных условиях и с небольшой скоростью. Двигатель ЗАЗ для этого отлично подходит, хорошо переносит перепады температур. С наилучшей стороны зарекомендовали себя и вездеходы на силовых агрегатах мотоблоков.

    Еще одним основным критерием выбора двигателя для будущей самоделки является его мощность .

    Запаса мощности должно быть достаточно, чтобы квадроцикл с шинами низкого давления мог выехать из грязи, воды или глубокого снега.

    Выбирая агрегат с запасом мощности, вы получаете максимальную производительность, предотвращаете перегрев и создаете условия для максимально длительного срока службы.

    Особенности шасси вездехода

    Ходовая часть вездеходов на шинах низкого давления изготавливается таким образом, чтобы придать вездеходу лучшие проходимые качества, повысить комфорт вождения и комфорт езды для водителя и пассажиров.У этого типа конструкции есть главный недостаток - сложность изготовления.

    Для его создания используются трубы, уголки и швеллеры из прочной легированной стали, создающие прочную основу, способную без поломок выходить из строя несколько лет. Рама бывает цельной и шарнирно-сочлененной. Последний имеет высокий рабочий потенциал, но сложность изготовления делает его довольно редким в самодельных конструкциях.

    Последовательность самостоятельной сборки вездехода

    Сборка квадроцикла на шинах низкого давления включает следующие этапы:

    1.Выбор типа вездехода и базы, на которой будут монтироваться агрегаты и детали. Для этого используются рамы автомобилей или мотоциклов, а также самодельная конструкция, разработанная собственными силами или позаимствованная по чужим чертежам.

    2. Изготовление и сборка подвески заднего моста. Для этого оптимальным решением является независимой конструкции , и, хотя на ее создание будет потрачено гораздо больше времени, конечным результатом будет вездеход с лучшей проходимостью и комфортом езды.


    3. Установка колес. Производится после завершения работ по созданию заднего моста и подвески. Для крепления камер используются металлические ступицы. Правильно изготовленные или подобранные колеса низкого давления обеспечат квадроциклу повышенную безопасность вождения и хорошую управляемость.

    4. Установка двигателя. При этом особое внимание уделяется правильной конструкции системы охлаждения.

    5. Установка дополнительных систем.Включает в себя подключение тормозной системы, выхлопных трубопроводов, сцепления и т.д. На данном этапе производится установка кузова вездехода и осветительных приборов.

    6. Завершение работ и проведение пробного теста, показывающего работоспособность узлов и систем. При возникновении проблем или моментов, требующих доработки, недостатки устраняются, после чего вездеход готов к эксплуатации.

    Видео испытаний самодельного вездехода

    схем их построек.Гусеничный вездеход своими руками Подробное описание изготовления гусеничного вездехода

    Не секрет, что в нашей огромной стране есть такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их низкое качество. В этом случае на помощь приходит специальный автомобиль, который отличается высокой проходимостью. Речь идет о вездеходе. Но, к сожалению, обзавестись таким средством передвижения, которое было бы простым, экономичным и недорогим, практически нереально.Поэтому многие мастера с инженерными навыками решают создать гусеничный вездеход своими руками, учитывая свои потребности и возможности.

    Как можно использовать гусеничные вездеходы?

    Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для самых разных целей. С их помощью мы перемещаем тяжелые грузы, которые помещаются либо в кузове, либо в специальный прицеп. Если гусеничный вездеход своими руками используют для дачи, в этом случае чаще всего перевозят различные стройматериалы.

    Кроме того, такое средство передвижения обладает транспортной универсальностью, и при возникновении каких-либо непредвиденных обстоятельств можно быстро, без каких-либо затруднений, попасть в определенный пункт назначения по пересеченной местности.

    На что обратить внимание при создании самодельного вездехода?

    Если вы решили сделать гусеничный вездеход своими руками, то следует четко понимать, для каких целей он будет использоваться. Обязательно учитывайте следующие моменты:

    • Погодные условия во время работы.
    • Размеры. Ширина влияет на проходимость гусеничного полного привода, своими руками длина рассчитывается исходя из количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
    • Мощность двигателя. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
    • Назначение. В зависимости от того, для каких целей предназначено мобильное устройство, его дизайн может быть изменен.
    • Кол-во колес. Чаще всего самодельный гусеничный вездеход своими руками имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

    Создание чертежа

    Самым ответственным этапом является изготовление эскиза гусеничного вездехода. Своими руками после этого все же рисуются чертежи с расположением механизмов агрегата и его узлов. Они должны быть очень точными.Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Они рисуются отдельно, с расчетом комбинации и производительности деталей и узлов.

    Конструктивные особенности

    Вездеход, созданный своими руками, обязательно должен иметь мотор. В основном этот элемент берется с автомобилей, чаще всего отечественных. Вы также можете одолжить его с мотоциклом. Шасси представлено резиновыми гусеницами, натяжными, подвесками, катками.Для изготовления гусениц часто используют автомобильные покрышки. Основание шасси состоит из ванны, каркаса или любого другого металлического каркаса. Для системы управления берутся самые разные комплектующие или уже готовые элементы мотоцикла или автомобиля, а также трактора. Самодельный гусеничный вездеход, своими руками, имеет систему питания, которая представлена ​​топливным баком, бензином или дизелем. Гораздо реже используют газовое оборудование.

    Технология производства

    Легкие гусеничные вездеходы изготавливаются по определенной технологии.Их создание начинается с конструкции корпуса, который должен обладать высокой прочностью и полной водонепроницаемостью. Основа самодельного транспорта должна быть прочной, поэтому берутся стальные трубы, способные выдерживать любые физические нагрузки, возникающие при движении. Затем приступаем к изготовлению гусениц. Для этого возьмите обычный лист резины и создайте кольцо резиновое. На его внешней стороне при помощи заклепок устанавливаются небольшие алюминиевые лопасти, а с внутренней устанавливаются необходимые ограничители, ширина шага которых равна ширине колес.

    На следующем этапе мосты снимаются с автомобиля через специально проделанные отверстия в кузове. В качестве защиты используются резиновые муфты. Резиновая лента прикреплена так, чтобы колеса располагались прямо по центру ограничителей. Кроме того, фиксируются и дополнительные колеса. Они нужны для поддержания ленты гусеницы в натянутом состоянии. В завершении работ в салоне вездехода своими руками вставляются сверхпрочные стекла.

    Выход

    Таким образом, данное транспортное средство незаменимый транспорт в труднодоступной местности, где практически нет дорог. Обладая инженерно-техническими качествами, вы легко сможете создать своими руками гусеничные вездеходы, чертежи которых помогут правильно сконструировать такой агрегат.

    Самодельные вездеходы на гусеницах: схемы постройки и основная компоновка от Оки, Жигулей, Волги, Мотоцикла и Программы.Правильные чертежи и особенности постройки своими руками, чтобы машина получилась маневренной и проходимой, а изготовление заняло минимум времени. Для того, чтобы собрать в своем гараже полноценный плавающий гусеничный вездеход, вам не понадобится много деталей от старой машины, уголки и трубы для рамы, сварочный аппарат, сантехнический инструмент и энтузиазм.

    Если вы хотите собирать вездеходы на базе УАЗ, Волги, Газели, Ваза, Москвича и других автомобилей, то кузов от них не рекомендуется, да еще от «Оки» он тяжелый.Кузов удобен с точки зрения комфорта, но у автомобиля ухудшается проходимость, увеличивается расход топлива, и сделать его плавающим будет очень сложно. Поэтому тело желательно самостоятельно сварить из легкого листового металла, а вокруг сделать каркас безопасности, чтобы он врезался в дерево или перевернулся, чтобы сломать шею.

    Как сделать поворотный механизм и рассчитать проходимость?

    По сути, все самодельные вездеходы на гусеницах имеют простейшее устройство.Сзади стоит задний мост с дифференциалом от заднеприводной машины - обычно от жигули. Ведущие ролики приводятся в движение через эту заднюю ось от двигателя через контрольно-пропускной пункт. Повороты выполняются с раздельным торможением. То есть нужно провести два отдельных контура справа и слева.

    Схема вращающегося тормозного механизма в гусеничном вездеходе с колесом

    Как сделать управление - здесь каждый решает сам.Он может быть из двух тормозных цилиндров и рукояток, чтобы выстроить управление как на тракторе или танке. Можно придумать и педали, и сцепление, и передачу газа на руки. Вакуум для тормозного усилителя снимается с двигателя, или компрессор висит на отдельном шкиве.

    Самая простая схема расположения гусеничного вездехода - взять «Жигули», поднять на него дополнительные катки и гусеницу, произвести раздельное торможение. И все будет работать.

    Расчет удельного давления на снег довольно прост.У лыжника она составляет 200 грамм на см2. Очень хорошие болота - около 60 грамм. То есть нужно взять общую массу всех вездеходов и площадь гусеницы, от нее и плясать. .

    Схема плавучего вездехода должна предполагать наличие резервуара с воздухом на раме или герметичной стороне. Но здесь все же нужно учитывать устойчивость, для этого двигатель и тяжелые агрегаты расположены по центру вездехода.

    Чертежи и схемы

    Нет смысла в такой машине на чертежах.Просто потому, что у всех разные запросы, у каждого свои реквизиты и набор исходных материалов. Кто-то в гараже запылит старые «Жигули», а кто-то побеспокоит вездеход от старого Мотоцикла «Урал». Автоспуск стоит на самоделке, которая спроектирована с нуля и построена из некачественных средств.

    Но есть несколько важных деталей, которые следует предусмотреть. Во-первых, каркас и каркас должны быть прочными.

    Твердость кузова в лесу даже большая, масса непомерна, но столкновения с деревьями и переворот никто не отменял.

    Во-вторых, многие самодельные вездеходы на гусеницах грешат высоким центром тяжести. Такие же жигули на гусеницах откровенно опасны, так как любой уклон или кювет может стать причиной опрокидывания.

    В-третьих, если на самодельном вездеходе планируется покататься на зимней рыбалке, то следует предусмотреть способы аварийного покидания авто. И это еще раз, что тело из глаза или машина могут быть опасны для таких целей. Провалился в полыни, и больше не вылезти.В том же GTT двери немного открываются наверху, есть люк на протечки - это не зря.

    Безопасность превыше всего. Кроме того, необходимо помнить об опасности возгорания, не снимать глушитель, обязательно иметь при себе огнетушитель и так далее.

    Как сделать самодельные вездеходы на гусеницах крайне дешево, безопасно и качественно? Просто нужно иметь инструмент и место для постройки, а стоимость деталей и металла, учитывая наличие подержанных Жигулей или ОК, можно даже учесть.

    Вестеры - это уникальные автомобили, которые созданы для передвижения практически по любым дорогам. Исключение составляют только водные преграды глубиной более 30 см. В этом случае вода просто заливает систему зажигания. Во всех остальных случаях проедут вездеходы. Но стоит это транспортное средство совсем не дешево. Поэтому все чаще возникают идеи вроде.

    Сборка гусеничного вездехода

    В качестве рамы использована деталь от мотоцикла «Санрайз».У него есть удлинитель сзади, а кронштейны установлены под Мурава Мотор. Для облегчения процесса установки двигателя передний кронштейн крепился к раме двумя болтами.

    Вилы полностью новые. Только с мотоцикла «Санрайз» были сняты мосты и рулевой вал. К мостам нужно приварить небольшие отрезки прямоугольных трубок. После их нужно соединить с перьями передней вилки путем варки. На концах перьев расположены отрезы, сквозь которые представлено переднее колесо на дуге хромоксильной трубки с узкими стенками.Далее выбирается наиболее удобное направление работы дуги. Легкое широкопрофильное колесо отлично справляется с ударами, что дает возможность практически беспрепятственно преодолевать любые препятствия на пути. Вам нужно сделать внутри себя колесо низкого давления.

    Шестая проволока используется как материал для изготовления обода. Диски выполняются из АМГ-5 диаметром 3 мм. Для раскола потребуется пять миллионов метров. Цилиндрический корпус автомобильной помпы станет основой будущей оси.Ступица должна быть легкой, трубчатой.

    Берем один диск и вырезаем в нем люк, через который нужен штуцер камеры. Для крепления шин используются специальные болты.

    Амортизаторы от мопеда к использованию не актуальны. Но что делать, если нет возможности купить детали от снегохода или скутера? Поэтому необходимо искать самый бюджетный вариант замены. Замкнутая рама образуется одновременно с осью колеса и амортизаторами.Он хорошо справляется с изломом и скручиванием.

    Так как он должен быть одновременно легким по весу, но в то же время прочным, то с этой задачей вам предстоит справиться. Особое внимание стоит уделить тем нагрузкам, которым будет подвергаться самодельный автомобиль. Если этого не учитывать, то само предложение просто застрянет где-нибудь в глуши, куда вытащить его довольно проблематично.

    Для создания необходимого зазора необходимо в трансмиссии применить промежуточную цепную передачу.Для этого нужно установить кронштейны, в которых будут пазы на каркасе. Это также способствует получению низких оборотов ведущего колеса.

    Передача вращения осуществляется от цепи от сельскохозяйственной машины. Он идет от гусеничного хода к ведущему катку. Не стоит недооценивать важность установки этой цепи. С его помощью вездеход может хорошо передвигаться в условиях сильного загрязнения.

    Эта машина будет двигаться за счет гусениц и колесных катков - натяжения и опережения.Можно использовать вспомогательные колеса, так называемые ролики-ленивцы. Но после первого пробега выяснилось, что если их не устанавливать, то это существенно не влияет на движение вездехода: натянутая гусеница может обойтись и без них, выдерживая нагрузку.

    Колеса должны быть такими же. Натяжение и ведущее колесо можно позаимствовать у самоката. На верхней крышке необходимо сделать поперечные пазы. Это улучшит сцепление гусениц с почвой.

    Колеса подвески не зависят друг от друга, поэтому их необходимо установить в свои маятниковые вилки.На мотоцикле «Санрайз» можно снимать сиенелевые блоки, с помощью которых рама и маятник будут сочленяться.

    При изготовлении вездехода также важно сделать его максимально устойчивым. Для этого нужно убедиться, что нагрузка на все колеса абсолютно одинакова. В противном случае возникнут проблемы.

    Производство колес и дисков к ним

    Диски

    можно использовать самые обычные, но нужно просверлить в них отверстия, чтобы облегчить их.В самом центре каждой установлена ​​ступица. Для уплотнения используется сварка спицами. Цилиндрический корпус взят от ручного автомобильного насоса для изготовления ступиц. Этот предмет идеален по размеру.

    Поскольку конструкция фланца имеет довольно тонкие стенки и плоскую форму, для придания ей жесткости прикрепляют пруток, сделанный из проволоки длиной пять миллионов метров. Таким образом, нагрузка на края ступицы распределится более равномерно.

    В нише, во внутренней части переднего колеса, управляющего пневматикой, есть пустота, которую необходимо заполнить пеной.Подшипники нужно защищать, потому что они работают довольно тяжело. Для этого надевают покрышки или изначально используют подшипники со специальными защитными шайбами.

    Изготовление гусениц

    Для нанесения грунтовки использовались две полосы капроновых карт, для изготовления которых использовались стержни 8 мм. При этом примерно посередине их армировали проволокой. Для лучшего сцепления с почвами нужно быстро расклеить листы из листа толщиной 4 мм. По форме грунтовка должна полностью повторять покровный профиль.Для того, чтобы передняя колесная арка при оснащении гусеницей, тяга должна быть на концах тяги. При этом тщательно очищаются сварные швы.

    Однако у приматезацеа, выполненного в форме овала, есть несколько недостатков, в том числе:
    1. Скольжение по льду.
    2. Пуля по утрамбованному снегу.

    Но такие мелкие минусы - ничто по сравнению с простотой в управлении вездеходными трекерами. Если поверхность более гладкая, то проблем с движением никогда не возникнет.На поворотах нужно быть внимательными, чтобы не заблокировать автомобиль. Поэтому при повороте нужно значительно снизить скорость движения.

    Изобретением и созданием различных транспортных средств 67-летний топчанин Иван Сардаев занялся почти 20 лет назад.
    В 1993 году он вместе с женой, дочерью и сыном вернулся из Воркуты в город своего детства и за четыре месяца построил дом. Он оказался большим, просторным, площадью 150 квадратов.

    Ну год через четыре после того, как мы переехали и разровняли, надоело зимой после снежной метели убирать: лопата подойдет, руки устали. Не хочешь, не хочешь, начинаешь думать головой, - смеется пенсионерка.

    Снегоуборочная техника Иван Сардаев.


    Изначально были самокаты

    Иван Васильевич признается: техникой увлекся с детства. В детстве собирал самокаты на подшипниках, потом с коляски с колесами.Но именно в 1997 году трехколесная снегоуборочная машина стала его первым полноценным изобретением. Она была необычной - два колеса были впереди, а одно - управляемое - сзади. Как теперь вспоминает изобретатель, машина была слабая - на гусеницах мог только снег. Ее он решил усовершенствовать и собрал модель немного посложнее, потом другую. А потом втянулись в процесс, который начал создавать снегоуборочные ковши и хитрые машины. И не только они.

    Самый первый Topkirt Snowflower был трехколесным.



    В 2007 году Иван Сардаев даже опубликовал в журнале «Модель-Конструктор» статью о трех моделях, а спустя два года - о системе безопасности. Он ее придумал и установил в своем доме, при необходимости она передает ему сигнал на мобильный телефон.

    Несколько ковшовых снегоуборочных машин, пара тюбинговых машин и пара снегоходов на пневматике - вот неполный перечень мобильной техники, которую Иван Васильевич собирал до 2013 года. И все это в свободное время - несмотря на возраст, он до сих пор подкрепляет люди телевизоры.А четыре года назад сын подарил ему компьютер, а когда пенсионерка освоила Интернет - появились новые идеи. Одним из последних и стала идея совершать полный переход вездехода по гусеничной дороге.

    А крыша от «Москвича»

    Он начал воплощать задуманное в 2015 году, а на создание необычной машины у Ивана Сардаева ушло полтора года. Большинству деталей в Werethod C-10 такое название дал изобретатель своей марки - от «Жигулей» различных моделей.Задний мост, мотор и коробка передач - от «Классики», катки в гусеницах - колеса от одиннадцатой модели ваз. Многие детали перебирались соседями, которые, кстати, восхищались хозяйскими руками мастера, либо подбирались по авторам и предметам приема металла. Крыша вездехода от Москвича, но гусеницы полностью до мелочей пришлось продумать и собрать самому. Для них изобретатель был даже вынужден купить в магазине конвейерную ленту.
    Снегоход на пневматике - еще одна машина, собранная руками телемастера из печей.


    Всего на свое детище Иван Васильевич потратил более 30 тысяч рублей.

    Больше всего пришлось повозиться с гусеницами, - призналась пенсионерка. - Это была очень кропотливая работа, требовавшая особого внимания. Ведь там они не будут так гнуться, чуть промахнуться и все, или зубцы будут цепляться, или ленту сдвинуть, и в обоих случаях машина не поедет.

    Так выглядел вездеход летом 2016 года.



    В настоящее время Топкинец проводит испытания своего вездехода. По ровной дороге он может двигаться со скоростью 35-40 километров в час, а в снежной целине скорость снижается примерно вдвое. Кстати, вместо руля у него два рычага управления, как у трактора, и еще водитель и пассажир - вездеходу всегда тепло, салон отапливается двумя печками.

    Пока что во двор и на улицу, где находится его дом, Иван Сардаев в своем изобретении не заходит.Но в будущем, после того, как машина пройдет испытания и в другое время года, надеется зарегистрировать ее, как положено. Но не хочет продавать создатель даже за 350 тысяч рублей, который оценил эту технику на одном из сайтов. Такой вездеход нужен.
    Гусеничный вездеход С-10 Кузбасс пенсионер. К приезду Ивана Сардаева полтора года проработал двигатель ВАЗ-2103, кабина - верх кабины Москвича-2140.

    На базе мотоблока часто изготавливают самодельные вездеходы и другие автомобили повышенной проходимости.Причин тому несколько:

    • - это энергонасыщенная транспортная единица с высокими тяговыми характеристиками, собранная на раме;
    • управление двигателем и трансмиссией перенесено на удобные ручки;
    • масса мотоблоков невелика, их можно транспортировать в нужное место в багажнике, кузове или на прицепе легкового автомобиля.

    Для охоты и рыбалки востребованы легкие мини вездеходы. Но промышленность пока не видит коммерческих перспектив в создании комплектов навесного оборудования, превращающих серийный мотоблок в транспорт повышенной проходимости.Есть довольно интересные примеры создания таких машин. Таймеры создали образцы для подражания. При разработке новых интересных устройств есть место для идей.

    Характеристики судов-мотоблоков

    Основные узлы, которые необходимо приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

    • rama, служит для организации мобильного транспортного средства;
    • задний мост нужен для установки задних колес;
    • посадочное место для водителя, желательно защитить его от влаги и грязи из-под колес;
    • Осветительная система нужна для безопасного передвижения в любое время суток.

    Мотоблок-вездеход выполнен в виде единого транспортного средства. Его грузоподъемность должна составлять около 200 кг. Ширина рассчитывается из условий сопротивления опрокидыванию, обычно она составляет от 1100 мм и более.

    Современные мотоблоки Нева, Югра, МТЗ и др. Оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км / ч. По бездорожью, при путях или прогретых местах скорость может упасть до 1-2 км / ч.

    Как сделать самодельный колесный вездеход

    Пример чертежа путей низкого давления

    Имеет смысл оборудовать базовый агрегат.Причина в том, что лучшие показатели по крутящему моменту бензиновых и дизельных двигателей имеют при частоте вращения коленчатого вала примерно 75-85% от максимальной.

    Двигатель должен иметь систему принудительного охлаждения. При движении с малой скоростью набегающего потока будет недостаточно для поддержания оптимального теплового режима.

    Рама всего прохода

    Пример чертежа Рама Рама

    Рама создается между передним и задним мостами. В основном лучше использовать профильные трубы прямоугольного или квадратного сечения.Они обеспечивают большую жесткость, чем накатные уголки, люстры и балки такой же массы.

    Стыковка элемента колесной вездеходной рамы может быть жесткой, тогда она будет формироваться в едином формате. При использовании тяжелых мотоблоков «Нева» или МТЗ этот вариант будет предпочтительнее.

    Как вариант, делается разрывной каркас (заполнение), вариант применяется для местности со сложным профилем. Здесь артикуляция осуществляется через короля. Передний и задний мосты имеют независимую подвеску.Такие вездеходы создаются на базе мотоблоков «Нева» и «Югра».

    Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жестким каркасом.

    Задний мост и подвеска самодельных вездеходов

    В некоторых самоделках для упрощения конструкции используется уже готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет устанавливать на легкий вездеход.Подвеска выполнена на амортизаторах для плавного хода и низкой вибрации.

    Остальные мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на самокате «муравейник». При движении есть небольшое покачивание, при этом колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

    Соединить задний мост длинным закаленным болтом. Для упругого сочленения. , используются резиновые вставки, например, сайлентблоки.Это улучшает характеристики вездехода Motoblock.

    Лыжный мост задней оси используется зимой. Сопротивление движению минимальное, конструкция значительно упрощена.

    Колеса (камеры низкого давления)

    Для передвижения по влажному и розовому дому можно вносить грунт. Они обеспечивают хорошее сцепление с дорогой. Лучше себя ведут камеры низкого давления большого диаметра. Пневматика оказывает минимальное давление на землю, а наличие заключенного в камерах повышенной проходимости воздуха создаст плавающий вездеход.

    Для установки на задний мост используются самодельные или специальные колеса вездеходов, болот и снегоходов. Приобретайте на них сборку или отдельные элементы: Шину, Камеру, Диск. Собрать колесо несложно.


    Повысить проходимость обычных колес на камерах низкого давления за счет создания дополнительного протектора. Например, дополнительно закрепить камеры цепями, конвейерной лентой, самодельными трактами или иным способом.

    Другой вариант - вырезать покрышку подвесной машины.Глубина зацепа конструкции достигает более 20-25 мм. Повышается сопротивление качению, при этом резко снижается коэффициент устойчивости.

    Сборка самодельного вездехода

    Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

    1. Мотоблок устанавливается на сварной или готовый каркас.
    2. Мост задний, при необходимости передний.
    3. На раме расположено сиденье.
    4. Рулевое управление установлено, если это предусмотрено чертежом и схемой.
    5. Защита крепится к раме, она сделана из пластика или металлического листа.
    6. Будущий водитель должен проверить удобство посадки, при необходимости предусмотреть вспомогательные приспособления для регулировки посадки.
    7. Работоспособность тормозов проверена.
    8. Установлены электрические цепи и осветительные приборы.

    По мере изготовления отдельных элементов и узлов они проверяются.Запас прочности пятикратный.

    После завершения стендовых испытаний поля продолжаются. Нужно знать, как машина ведет себя в сложных условиях.

    Купить фаркоп и прицеп к мотоблоку в интернет-магазинах

    Самодельные гусеничные вездеходы своими руками

    Использование гусениц поможет снизить удельное давление на грунт. Вес распределяется по всей площади гусениц. Такой тягач-вездеход на базе мотоблока способен преодолевать песок, заболоченные участки, крутые подъемы и другие препятствия.

    Некоторые самоделки изготавливают тракторы для гусениц с металлическими пластинами толщиной более 5 мм. К пластинам привариваются кольца из водопроводных труб. Еще один вариант дорожек - полностью из нарезанных по длине труб ПВХ. Гусеницы монтируются между собой на конвейерной ленте или другом основании.

    Из композитных материалов проще сделать тракты. Для этого используется стекловолокно и эпоксидная смола. В качестве каркаса используется фурнитура из стекловолокна. В специальных формах составляют трактаты.После изготовления нужного числа их собирают в гусеницу. При изготовлении трекеров из композитных материалов в элементах используются элементы из шарнирно-стойких сталей.

    Возможны варианты использования деревянных гусениц. Потребуется их пропитка защитными смесями.

    Самый простой способ сделать гусеницы для Motoblock Motion - это использовать конвейерную ленту. На одну гусеницу нужно две полосы. Их соединяют с кольцом, а затем с помощью отрезков стальной трубы создают гусеницу.

    На видео вы можете увидеть вариант изготовления водонепроницаемого корпуса, закрепленного на фурнитуре. В этом случае гусеничный движитель позволит передвигаться не только по земле, но и по воде. Получается вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

    Департамент рыболовства и дикой природы штата Мэн

    На этой странице:

    Сборы за регистрацию квадроцикла и требования к возрасту

    Регистрационный взнос

    Сезонная регистрация квадроцикла действительна в течение одного года, начиная с 1 июля каждого года.Указанные ниже сборы включают агентское вознаграждение.

    • Оформление резидентского сезона: 45,00 $ *
    • Иногородний регистрация 7 дней: 75,00 $ *
    • Сезонная регистрация иногородних: 90,00 $ *

    * Плюс агентское вознаграждение.

    БЕСПЛАТНЫЕ ВЫХОДНЫЕ ATV: 6-8 АВГУСТА 2021 г.
    Во время бесплатных выходных ATV иногородние могут работать в штате Мэн на ATV, не зарегистрированном в штате Мэн, если ATV нерезидента имеет действительную регистрацию в другом штате или канадской провинции.

    Резидент означает гражданина Соединенных Штатов или лицо, не являющееся гражданином Соединенных Штатов, которое проживало в штате в течение одного года, которое:

    • Зарегистрирован для голосования, зарегистрирован в этом штате.
    • Если имеет лицензию на управление автомобилем, подал заявку или обладает лицензией оператора транспортного средства, выданной государством.
    • Если владелец автотранспортного средства, находящегося в штате, зарегистрировал каждое такое транспортное средство в штате.
    • Соответствует законам штата о подоходном налоге.
    • является студентом дневного отделения колледжа или университета штата Мэн, который удовлетворяет вышеуказанным требованиям.

    Нерезидент означает лицо, не подпадающее под определение резидента.

    Возрастные требования

    • Лицам младше 10 лет запрещено управлять квадроциклом.
    • Лицо в возрасте 10 лет и старше, но не моложе 16 лет, не может управлять квадроциклом, если оно не прошло успешно утвержденный департаментом учебный курс и его не сопровождает взрослый.Доказательство прохождения курса обучения должно быть представлено для проверки по запросу сотрудника правоохранительных органов.
    • Лицо в возрасте до 16 лет не может переходить дорогу общего пользования, предназначенную для проезда, если переход не соответствует разделу 13157-A, подраздел 6, параграф A, и это лицо не удовлетворяет требованиям 13154-A.

    Примечание: Перечисленные выше требования не распространяются на эксплуатацию квадроцикла на:

    1. Земля, на которой проживает оператор;
    2. Земля, принадлежащая или арендованная родителем или опекуном оператора; или
    3. Площадка для обучения технике безопасности, утвержденная отделом

    Вернуться к началу

    Законы и правила в отношении вездеходов (ATV)

    Раздел 12, Глава 933

    §13001 - Определения.

    В данном подразделе, если из контекста не указано иное, следующие термины имеют следующие значения.

    В сопровождении взрослого. «В сопровождении взрослого» в отношении управления квадроциклом означает визуальный и голосовой контакт и под эффективным контролем родителя или опекуна ребенка или другого лица в возрасте 21 года и старше.

    Вездеход или квадроцикл. «Вездеход» или «квадроцикл» означает автомобиль повышенной проходимости, внедорожник, прогулочный автомобиль, способный передвигаться по пересеченной местности по суше, снегу, льду, болоту, болотам или другой естественной местности.«Вездеход» или «квадроцикл» включает в себя, помимо прочего, многодорожечное, многоколесное транспортное средство или транспортное средство с шинами низкого давления; мотоцикл или связанное с ним двух-, трехколесное или ременное транспортное средство; машина-амфибия; или другое средство передвижения, получающее движущую силу от источника, отличного от мускулов или ветра. Для целей этого подраздела «вездеход» или «квадроцикл» не включает автомобиль, как это определено в Разделе 29-A, раздел 101, подраздел 7; электрическое персональное вспомогательное мобильное устройство, как определено в Разделе 29-A, раздел 101, подраздел 22-A; грузовик, как это определено в Разделе 29-A, раздел 101, подраздел 88; снегоход; аэромобиль; строительная или лесозаготовительная машина, используемая для выполнения своих общих функций; сельскохозяйственная машина, используемая в сельскохозяйственных целях; или транспортное средство, используемое исключительно в экстренных, военных, правоохранительных или противопожарных целях.

    Альпийская тундра. «Альпийская тундра» означает высокогорные безлесные районы за пределами лесной полосы, где преобладает низкотравная или кустарниковая растительность, и, в частности, районы, которые определены как альпийская тундра Министерством сельского хозяйства, охраны природы и лесного хозяйства в соответствии с правилом в соответствии с Разделом 5, Глава 375, подраздел 2.

    Жилая. «Жилище» означает любое здание, используемое в качестве постоянного места жительства или места жительства.

    Болота пресноводные. «Пресноводные болота и болота» означает естественные открытые территории с насыщенными почвами или торфом, часто связанные со стоячей водой и с преобладанием низкотравянистой растительности, трав, сорняков и кустарников, включая водно-болотные угодья, как показано на Серии карт пресноводных водно-болотных угодий, подразделение Геология, природные территории и прибрежные ресурсы, Геологическая служба штата Мэн, или зонирование как подрайон защиты водно-болотных угодий, P-WL, Комиссией по планированию землепользования штата Мэн.

    Эксплуатация. «Действовать» во всех его смыслах и временах, когда оно относится к квадроциклу, означает использование квадроцикла любым способом в пределах юрисдикции государства, независимо от того, движется ли транспортное средство.

    Оператор. «Оператор» означает лицо, которое контролирует или отвечает за квадроцикл во время его использования.

    Владелец. «Владелец» означает: Для целей регистрации квадроцикла лицо, имеющее право собственности на квадроцикл.

    Private Way Как определено в Разделе 23, раздел 1903-10-A ,. «Частная дорога» означает частную дорогу, подъездную дорожку или общественный сервитут. «Общественный сервитут» означает сервитут, удерживаемый муниципалитетом для целей общественного доступа к земле или воде, не связанный иным образом с общественной дорогой, и включает все права, которыми пользуется общественность в отношении частных дорог, выделенных для населения.

    Защитный головной убор. «Защитный головной убор» означает шлем, который соответствует минимальным стандартам конструкции и характеристик, предписанным спецификацией Z90.1 Американского национального института стандартов или Федеральным стандартом безопасности автотранспортных средств № 218.

    Общественный путь, как определено в Разделе 23 раздела 1903-11. «Дорога общего пользования» означает любую дорогу, по которой могут проезжать автомобили, включая, помимо прочего, любую государственную магистраль, муниципальную дорогу, уездную дорогу, некорпоративную территорию или другую дорогу, предназначенную для населения.

    §13002 - Сбор уполномоченным.

    Комиссар или агенты комиссара должны действовать от имени налогового инспектора штата для сбора налога за использование, причитающегося согласно Разделу 36, главам 211–225 в отношении любого ATV, для которого требуется первоначальная регистрация в соответствии с настоящим Разделом в то время и место регистрации квадроцикла.

    Все налоги, собранные в соответствии с этим разделом, должны быть немедленно переданы Государственному казначею и зачислены в Общий фонд как несвязанный доход.Законодательный орган должен присваивать департаменту в каждом финансовом году сумму, равную административным расходам, понесенным департаментом при сборе доходов в соответствии с настоящим разделом. Эти административные расходы должны быть проверены Департаментом административных и финансовых услуг.

    Для целей этого раздела «первоначальная регистрация» означает любую регистрацию, кроме продления регистрации тем же владельцем.

    §13003 - Уплата налога с продаж или использование налога, необходимого для регистрации.

    2. Регистрация квадроцикла. Перед регистрацией квадроцикла агент комиссара взимает причитающийся налог с продаж или использования. Налог с продаж или использования подлежит уплате, кроме случаев, когда:

    A. Лицо, регистрирующее квадроцикл, не является резидентом этого штата;

    B. Регистрация является продлением регистрации тем же владельцем;

    C. У заявителя есть свидетельство дилера, подтверждающее, что налог с продаж был собран дилером.Форму свидетельства дилера устанавливает государственный налоговый инспектор. D. В остальном квадроцикл освобожден от налога с продаж или налога на использование согласно Разделу 36, раздел 1760.

    §13004 - Сбор государственным налоговым инспектором. Этот раздел и разделы 13002, 13003 и 13005 должны толковаться как совокупность других методов, предписанных в Разделе 36 для сбора налога с продаж или налога за использование. Эти разделы не препятствуют взиманию налоговым инспектором штата налога, причитающегося с любого гидроцикла, квадроцикла или снегохода, в соответствии с такими другими методами, которые предписаны в Разделе 36 для сбора налога с продаж или использования.

    §13005 - Свидетельства для передачи Государственному налоговому инспектору. Агент комиссара должен незамедлительно направить все сертификаты, представленные в соответствии с разделом 13003, комиссару. Комиссар передает все такие справки налоговому инспектору.

    §13006 - Изъятие квадроциклов. Когда сотрудник правоохранительных органов выдает повестку за нарушение в соответствии с главой 939, он может конфисковать квадроцикл, которым управляет лицо, получившее повестку, если, по мнению сотрудника, на основании фактических предыдущих правонарушений оператора или других соображений , оператор продолжит эксплуатацию квадроцикла с нарушением главы 939, и такая эксплуатация может представлять опасность для людей или имущества.

    Оператор или владелец квадроцикла, арестованного в соответствии с данным разделом, может вернуть квадроцикл в любое время по истечении 24 часов после выдачи повестки после оплаты расходов на арест правоохранительному органу, арестовавшему квадроцикл.

    §13107 - Незаконное движение транспортного средства по снегоходной трассе. Лицо не может управлять любым полноприводным транспортным средством, багги для дюн, вездеходом, мотоциклом или любым другим транспортным средством, кроме снегохода и сопутствующего оборудования, на трассах для снегоходов, которые полностью или частично финансируются за счет денежных средств. из фонда снегоходов, если такое использование не было разрешено землевладельцем или агентом землевладельца, или если использование не вызвано чрезвычайной ситуацией, связанной с безопасностью, людьми или имуществом.

    Исключение: Квадроцикл с гусеницами, зарегистрированный как снегоход, может двигаться по трассам для снегоходов.

    Раздел 12, Глава 939

    §13152 - Лицензия и обучение.

    1. Лицензия. Лицензия оператора не требуется для эксплуатации квадроцикла, за исключением случаев, предусмотренных разделом 29-A.

    2. Обучение. Лицо в возрасте 10 лет и старше, но не моложе 16 лет, должно успешно пройти программу обучения с одобрением его родителем или опекуном Департамента до начала эксплуатации квадроцикла, за исключением:

    А. Земля, на которой проживает это лицо;

    B. Земля, принадлежащая или арендованная родителем или опекуном этого лица; или

    C. Площадка для обучения технике безопасности, утвержденная отделом.

    Лицо младше 16 лет должно посещать учебную программу вместе с его родителем или опекуном. Программа обучения должна включать инструкции по безопасной эксплуатации квадроциклов, законам, касающимся квадроциклов, влиянию квадроциклов на окружающую среду и способам минимизации этого воздействия, вежливости по отношению к землевладельцам и другим отдыхающим и землевладельцам, а также другим материалам, определенным департаментом.

    §13153 - Нарушение правил; Квадроциклы.

    Следующие штрафы применяются за нарушение правил, регулирующих квадроциклы.

    1. Гражданский. Невзирая на раздел 10650, лицо, нарушившее правила, регулирующие использование квадроциклов, совершает гражданское нарушение, за которое может быть наложен штраф в размере от 100 до 500 долларов.

    2. Уголовное. Лицо, которое нарушает правило, регулирующее квадроциклы, после того, как было признано виновным в совершении 3 или более гражданских нарушений в соответствии с этой частью в течение предыдущего 5-летнего периода, совершает преступление класса E.

    §13154-A - Возрастные ограничения.

    1. Минимальный возраст. За исключением случаев, предусмотренных в подразделе 5, лица младше 10 лет не могут управлять квадроциклом.

    2. Разрешение на управление квадроциклом ребенку младше 10 лет. За исключением случаев, предусмотренных в подразделе 6, лицо не может разрешить ребенку младше 10 лет управлять квадроциклом.

    3. Незаконное управление квадроциклом лицами в возрасте от 10 до 16 лет. За исключением случаев, предусмотренных в подразделе 6, лицо в возрасте 10 лет и старше, но моложе 16 лет не может управлять квадроциклом, если это лицо не завершило курс обучения, утвержденный департаментом в соответствии с разделом 13152, и его сопровождает взрослый .Доказательство прохождения курса обучения должно быть представлено для проверки по запросу сотрудника правоохранительных органов.

    4. Лицо в возрасте до 16 лет, переходящее через дорогу. Лицо в возрасте до 16 лет не может переходить дорогу общего пользования, предназначенную для проезда, за исключением случаев, когда переход осуществляется в соответствии с разделом 13157-A, подраздел 6, параграф A и лицо не удовлетворяет требованиям подраздела 3.

    5. Разрешение на управление квадроциклом без сопровождения взрослых в возрасте до 16 лет. За исключением случаев, предусмотренных в подразделе 6, лицо не может разрешить несопровождаемому лицу в возрасте 10 лет и старше, но младше 16 лет управлять квадроциклом.

    6. Исключения для определенного имущества. Этот раздел не относится к эксплуатации квадроцикла по адресу:

    A. Земля, на которой проживает оператор;

    B. Земля, принадлежащая или арендованная родителем оператора или опекуном; или

    C. Площадка для обучения технике безопасности, утвержденная отделом.

    §13155 - Регистрация.

    1-А. Действующий незарегистрированный квадроцикл. За исключением случаев, предусмотренных в пункте A, лицо не может управлять квадроциклом, не зарегистрированным в соответствии с подразделом 3.

    A. Применяются следующие исключения.

    (1) Регистрация не требуется для квадроцикла, эксплуатируемого на земле, на которой проживает владелец, или на земле, на которой проживает владелец, при условии, что квадроцикл не эксплуатируется где-либо еще в пределах юрисдикции штата.

    (2) Регистрация не требуется для квадроцикла, эксплуатируемого в коммерческой зоне катания на лыжах с целью укладки снега или для спасательных операций на коммерческой зоне катания, если только квадроциклу не требуется пересекать общественную дорогу во время этой операции.

    (3) Мотовездеход, принадлежащий и эксплуатируемый в штате Федеральным правительством, штатом или политическим подразделением штата, освобожден от регистрационных сборов, но должен быть зарегистрирован и должен отображать регистрационные номера.

    (4) Регистрация квадроцикла для сельскохозяйственного использования, указанного в Разделе 29-A, раздел 501, подраздел 8, параграф E, не требуется для транспортного средства, зарегистрированного Государственным секретарем в соответствии с разделом 29-A, раздел 501, подраздел 8.

    (5) Квадроцикл, зарегистрированный в другом штате или в канадской провинции, может эксплуатироваться без регистрации в соответствии с данным разделом на специальном мероприятии, проводимом в этом штате, если организатор специального мероприятия подает письменный запрос уполномоченному. За 60 дней до специального мероприятия и предоставляет комиссару карту троп, которые будут использоваться во время специального мероприятия, и комиссар одобряет запрос.

    (6) Мотовездеход, принадлежащий или находящийся под контролем производителя квадроциклов, может эксплуатироваться без регистрации в штате Мэн на демонстрационном мероприятии, организованном для проведения в этом штате, если такая эксплуатация одобрена комиссаром. Производитель квадроциклов или представитель производителя квадроциклов должен подать письменный запрос уполномоченному по крайней мере за 60 дней до демонстрационного мероприятия и должен включать описание и место проведения мероприятия.

    (7) Комиссар может ежегодно устанавливать один трехдневный период, 2 дня из которых являются выходными, в течение которого нерезидент может управлять квадроциклом, не зарегистрированным в штате Мэн, если квадроцикл нерезидента имеет действующую регистрацию в другом штате или канадской провинции.

    2. Взаимность. Взаимность была отменена в 2004 году, поэтому взаимные привилегии при регистрации ATV больше не предоставляются. Регистрация квадроцикла штата Мэн необходима нерезидентам для управления квадроциклом в штате Мэн.

    3. Заявление и выдача. Комиссар или агент, назначенный комиссаром, может зарегистрировать и присвоить регистрационный номер квадроциклу после подачи заявки и оплаты годового сбора владельцем. Комиссар взимает сбор в размере 1 доллара США в дополнение к ежегодному взносу за каждую регистрацию, выданную сотрудником отдела.Регистрационный номер в виде наклеек, выдаваемых комиссаром, должен четко отображаться на передней и задней части транспортного средства. Регистрация действительна в течение одного года, начиная с 1 июля каждого года, за исключением того, что любая регистрация, выданная до 1 июля, но после 1 мая, действительна с даты выдачи до 30 июня следующего года.

    4. Регистрационная форма. Регистрация квадроцикла должна быть в такой форме, которую может определить комиссар.

    5.Сборы . См. Регистрационные сборы.

    6. Дубликат регистрационного удостоверения. Владелец регистрационного свидетельства, выданного в соответствии с данным разделом, может получить дубликат регистрации от уполномоченного по заявлению и уплате дублирующего сбора в размере 1 доллара США. Если наклейка была потеряна, необходимо получить новую наклейку и новую регистрацию, совпадающую с новым номером наклейки, за плату в размере 1 доллара за каждую. Агентское вознаграждение также распространяется на все дубликаты.

    7. Переход права собственности, прекращение использования. Передача права собственности на вездеход или прекращение его использования регулируется данным подразделом.

    A. Лицо, передающее право собственности на зарегистрированный вездеход или прекращающее его использование, должно в течение 10 дней надлежащим образом подписать регистрацию, указать распоряжение вездеходом и вернуть регистрацию уполномоченному.

    B. Владелец вездехода, который передает право собственности или прекращает его использование, может в течение 10 дней с даты передачи или прекращения использования обратиться к уполномоченному для регистрации другого вездехода.Плата за перевод составляет 4 доллара США, и регистрация действительна до конца года регистрации, на который был зарегистрирован предыдущий вездеход.

    C. В случае смены владельца вездехода, на который ранее была выдана регистрация, новый владелец должен подать заявку на новую регистрацию и уплатить соответствующий сбор в соответствии с подразделом 5.

    8-А. Регистрационная проверка. Владелец или оператор квадроцикла должен предоставить свидетельство о регистрации или онлайн-квитанцию ​​о регистрации для проверки любым сотрудником правоохранительных органов по запросу.

    8-Б. Уведомление об уничтоженном, брошенном, украденном или навсегда удаленном квадроцикле. Регистрант должен уведомить комиссара, если квадроцикл уничтожен, брошен, украден или навсегда удален из штата.

    9. Отображение регистрационных номеров. Каждый новый квадроцикл, проданный в штате, должен иметь пространство 6 дюймов шириной и 3½ дюйма высотой, предусмотренное спереди и сзади машины, как можно выше над шинами, для вертикального отображения регистрационных номеров.Лицо не может управлять квадроциклом, который должен быть зарегистрирован в соответствии с этим разделом, если регистрационные номера в виде наклеек не отображаются в этих местах или в соответствии с требованиями департамента. Человек может управлять квадроциклом, зарегистрированным онлайн, без отображения регистрационного номера, пока это лицо не получит свидетельство о регистрации из отдела или в течение 30 дней после регистрации квадроцикла онлайн, в зависимости от того, что произойдет раньше.

    10. Обучение и воспитание. Департамент должен обеспечивать обучение и образование в отношении квадроциклов.

    11. Военнослужащие вооруженных сил США, постоянно дислоцированные в штате Мэн. Следующие лица имеют право зарегистрировать любой принадлежащий им квадроцикл за резидентский сбор:

    A. Любое лицо, служащее в вооруженных силах Соединенных Штатов, которое постоянно находится на военном или военно-морском посту, станции или базе в штате; и

    B. Супруг и дети лица, указанного в пункте A, при условии, что супруг (а) и дети постоянно проживают с этим лицом.

    Военнослужащий, описанный в параграфе A, который желает зарегистрировать ATV, должен предоставить подтверждение от командира поста, станции или базы или от назначенного командира агента, что этот член постоянно находится на этом посту, станции или база. Регистрационный сбор за регистрацию в соответствии с данным подразделом должен распределяться так, как если бы лицо, регистрирующее квадроцикл, было резидентом муниципалитета, в котором расположены почта, станция или база.

    §13157-A - Эксплуатация квадроциклов.

    1-А. Требуется разрешение. Лицо не может управлять квадроциклом на чужой земле без разрешения землевладельца или арендатора. Разрешение предполагается на обозначенных государством утвержденных трассах для квадроциклов или на территориях, открытых для квадроциклов в соответствии с политикой землевладельца. Землевладелец может ограничить использование утвержденной государством трассы для квадроциклов на территории этого землевладельца посредством соглашений с государством или клубом квадроциклов для решения проблем, связанных с окружающей средой, общественной безопасностью или управлением. Письменное разрешение землевладельца или арендатора требуется для пахотных земель, пастбищ или фруктовых садов.В данном подразделе «пахотные земли» означают площади в севообороте, обрабатываемые земли и земли под кустарниками, а «пастбища» означают площади, предназначенные для выращивания кормовых растений, используемых для животноводства. Ничто в этом подразделе не может быть истолковано как ограничение или расширение прав собственности землевладельцев.

    2. Остановите и определите требование. Лица, управляющие квадроциклами на чужой земле, должны остановиться и представиться по требованию землевладельца или должным образом уполномоченного представителя землевладельца.

    3. Эксплуатация квадроцикла на автодороге с регулируемым подъездом. Следующие положения регулируют эксплуатацию квадроциклов на автомагистралях с контролируемым доступом.

    A. Запрещается управлять квадроциклом на автомагистрали с контролируемым доступом или в пределах полосы отчуждения автомагистрали с контролируемым доступом, за исключением:

    (1) Человек на должным образом зарегистрированном квадроцикле может пересекать автомагистрали с контролируемым доступом, используя мосты или дороги под этими автомагистралями, или используя дороги, пересекающие автомагистрали с контролируемым доступом на уровне;

    (2) Комиссар транспорта может выдавать специальные разрешения для обозначенных пересечений автомагистралей с контролируемым доступом.

    (3) Человек на должным образом зарегистрированном квадроцикле может управлять квадроциклом в пределах полосы отчуждения автомагистрали с контролируемым доступом на участке трассы, утвержденном Комиссаром транспорта или советом директоров Управления магистрали штата Мэн. , применимо. По запросу Уполномоченного по сельскому хозяйству, охране природы и лесного хозяйства, Уполномоченный по транспорту или совет директоров Управления магистралей штата Мэн, в зависимости от обстоятельств, могут разрешить строительство трассы для квадроциклов в пределах полосы отчуждения автомагистрали с контролируемым доступом. находится под юрисдикцией Министерства транспорта или Управления магистралей штата Мэн, строится 2 января 2016 г. или позднее, когда есть возможность обеспечить непрерывность государственной или контролируемой государством сети трасс для квадроциклов.Средства на строительство трассы для квадроциклов в соответствии с настоящим пунктом не могут быть предоставлены из Дорожного фонда.

    4. Незаконное использование квадроцикла на снегоходной трассе. Лицо не может управлять любым полноприводным транспортным средством, багги для дюн, вездеходом, мотоциклом или любым другим транспортным средством, кроме снегохода и сопутствующего оборудования, на трассах для снегоходов, которые полностью или частично финансируются за счет денежных средств. из фонда снегоходов, если такое использование не было разрешено землевладельцем или агентом землевладельца, или если использование не вызвано чрезвычайной ситуацией, связанной с безопасностью людей или имущества.

    Исключение: Квадроциклы с гусеницами, зарегистрированные как снегоходы, могут двигаться по трассе для снегоходов.

    5. Утратил силу.

    5-А. Управление автомобилем по трассе для квадроциклов. Лицо не может управлять грузовиком, пикапом или пассажирским транспортным средством на обозначенной трассе для квадроциклов, которая не проходит по системе гравийных дорог, если только это не разрешено землевладельцем или агентом землевладельца, или в чрезвычайной ситуации, связанной с безопасностью человека или имущества.Для целей этого закона «пикап» и «грузовик» имеют то же значение, что и в разделе 101 Раздела 29-A, подразделах 55 и 88, а «легковой автомобиль» означает самоходное 4-колесное моторное транспортное средство, предназначенное в первую очередь для перевозки пассажиры на дорогах общего пользования.

    6. Движение квадроцикла на общественном транспорте. За исключением случаев, предусмотренных в этом подразделе, лицо не может управлять квадроциклом, кроме квадроцикла, зарегистрированного Государственным секретарем в соответствии с разделом 29-A, на любом участке дороги общего пользования, обслуживаемом или используемом для движения обычных транспортных средств или на тротуарах любого общественного пути.

    A. Надлежащим образом зарегистрированный квадроцикл может ездить на дорогах общего пользования только на необходимом расстоянии, но ни в коем случае не превышающем 500 ярдов, в крайнем правом углу проезжей части с целью как можно более прямого пересечения общественный путь, мост, путепровод, подземный переход, тротуар или водопропускная труба, если эта операция может быть выполнена безопасно и не мешает движению транспорта, приближающемуся с любого направления на общественной дороге.

    B. Утратил силу.

    C. Квадроцикл может эксплуатироваться на любом участке дороги общего пользования, если проезжая часть закрыта в соответствии с Разделом 23, раздел 2953.

    D. Квадроцикл можно использовать на общественных дорогах, которые не обслуживаются и не используются для движения обычных транспортных средств, за исключением того, что движение по левой стороне дороги запрещено в часы от заката до восхода солнца.

    E. Вездеход может эксплуатироваться на улицах и в общественных местах в период чрезвычайной ситуации, когда чрезвычайная ситуация была объявлена ​​соответствующим полицейским агентством, и когда поездка на обычных транспортных средствах невозможна.

    F. ATV может эксплуатироваться на улицах и в общественных местах во время специальных мероприятий ограниченной продолжительности, проводимых в соответствии с заранее установленным графиком с разрешения государственного органа, имеющего юрисдикцию. G. Квадроцикл может управляться на проезжей части в крайнем правом углу проезжей части сотрудником правоохранительных органов с единственной целью - перемещаться между местом, где обычно хранится квадроцикл, и зоной, патрулируемой сотрудником правоохранительных органов .

    г. Офицер правоохранительных органов может управлять квадроциклом на проезжей части в крайнем правом углу проезжей части с единственной целью - перемещаться между местом, где обычно хранится квадроцикл, и зоной, патрулируемой сотрудником правоохранительных органов.

    H. Невзирая на параграфы с A по G, квадроцикл может эксплуатироваться на крайнем правом участке дороги или по указанию соответствующей государственной единицы в пределах общественного пути муниципалитета, неорганизованного или некорпоративного поселка, если это уместно. Правительственное подразделение обозначило общественную дорогу подъездной дорогой для квадроциклов.ATV должен двигаться в том же направлении, что и движение транспортных средств, по общественной дороге, обозначенной как подъездной путь ATV. Общественный путь, обозначенный соответствующим государственным органом в качестве маршрута доступа для квадроциклов, должен регулярно размещаться на видном месте этим государственным органом с хорошо видимыми знаками, обозначающими маршрут доступа для квадроциклов. Перед тем, как обозначить общественный путь в качестве маршрута доступа для квадроциклов, соответствующее государственное подразделение должно принять соответствующие решения о том, что движение квадроцикла на крайнем правом правом проезде дороги или в соответствии с указаниями соответствующего государственного органа в пределах общественного пути может осуществляться безопасно и будет не создавать помех движению автотранспорта на проезжей части.Для целей этого параграфа «соответствующая правительственная единица» означает Департамент транспорта, уполномоченных округа или муниципальных служащих в пределах их соответствующей юрисдикции. Юрисдикция каждого соответствующего государственного подразделения в отношении проезжей части в соответствии с этим параграфом такая же, как и его юрисдикция в отношении проезда транспортных средств по общественным дорогам в соответствии с Разделом 29-A, раздел 2395. Органы правоохранительных органов муниципалитета или округа, обладающие юрисдикцией, обладают первичными правоохранительными органами. по любому маршруту, установленному в соответствии с настоящим параграфом.

    7. Невозможность остановить квадроцикл перед выездом на общественную дорогу. Человек должен полностью остановиться на квадроцикле перед выездом на проезжую часть.

    8. Невозможность уступить дорогу при движении квадроцикла. При управлении квадроциклом на проезжей части лицо должно уступить дорогу всем другим видам движения транспортных средств.

    9. Переход закрытого моста, водопропускной трубы, эстакады или подземного перехода на квадроцикле. Лицо не может пересекать на квадроцикле мост, водопропускную трубу, путепровод или подземный переход, закрытые для квадроциклов Комиссаром транспорта в соответствии с настоящим подразделом.Комиссар транспорта может после публичных слушаний запретить пересечение квадроциклом отдельного моста, водопропускной трубы, эстакады или подземного перехода, если комиссар определит, что такое пересечение или использование проезжей части является опасным. Любые мосты, водопропускные трубы, эстакады или подземные переходы, закрытые комиссаром, должны быть вывешены соответствующими уведомлениями.

    10. Безрассудная езда на квадроцикле. Запрещается управлять квадроциклом таким образом, чтобы по неосторожности создать существенный риск серьезных телесных повреждений другому человеку.

    11. Эксплуатация квадроцикла в опасности. Запрещается управлять квадроциклом таким образом, чтобы подвергать опасности людей или имущество.

    12. Эксплуатация квадроцикла на скорости выше разумной и разумной. Человек не может управлять квадроциклом, кроме как на разумной и разумной скорости для существующих условий.

    13. Эксплуатация квадроцикла без защитного головного убора. Несмотря на Раздел 29-A, раздел 2083, лицо моложе 18 лет не может управлять квадроциклом без защитного головного убора.

    14. Перевозка пассажира на квадроцикле без головного убора. Несмотря на Раздел 29-A, раздел 2083, лицо не может перевозить на квадроцикле пассажира младше 18 лет, если он не носит защитный головной убор.

    15. Признана недействительной.

    16. Требования к фарам и задним фарам для квадроциклов. Этот подраздел устанавливает требования к световому оборудованию для эксплуатации квадроцикла.

    A. За исключением случаев, предусмотренных в этом подразделе и разделе 13159, человек не может управлять квадроциклом в Штате, независимо от того, где он был приобретен, если он не оборудован передними и задними фонарями, как указано ниже.

    (1) На квадроцикле должна быть установлена ​​по крайней мере одна фара, способная отбрасывать белый луч на расстояние не менее 100 футов непосредственно перед квадроциклом.

    (2) На квадроцикле должен быть установлен по крайней мере один задний фонарь, способный отображать свет, который должен быть виден на расстоянии не менее 100 футов позади квадроцикла.

    B. Ниже приведены исключения из требований пункта A.

    (1) признана недействительной.

    (2) Человек может управлять квадроциклом, включая двухколесный внедорожный мотоцикл, без фары и заднего фонаря в период между восходом и заходом солнца.

    17. Обязательное использование огней для квадроциклов. За исключением случаев, предусмотренных в разделе 13159, следующие положения регулируют использование огней для квадроциклов.

    A. Лицо должно использовать огни, требуемые согласно подразделу 16, следующим образом:

    (1) В период от ½ часа после захода солнца до ½ часа до восхода солнца; и

    (2) В любое время, когда из-за недостаточного освещения или неблагоприятных атмосферных условий, вызванных туманом или иным образом, другие люди, транспортные средства и другие объекты не могут быть четко различимы на расстоянии 500 футов впереди.

    18. Незаконное использование квадроцикла на железнодорожных путях. Этот подраздел регулирует эксплуатацию квадроцикла на железнодорожных путях.

    A. Лицо не может:

    (1) Управлять квадроциклом вдоль или рядом и параллельно железнодорожным путям в пределах полосы отчуждения без письменного разрешения железной дороги, владеющей полосой отчуждения; или

    (2) Управлять квадроциклом через рельсы железной дороги после того, как это было запрещено железной дорогой, владеющей полосой отчуждения, или агентом этой железной дороги, лично или посредством соответствующих уведомлений, размещенных на видном месте вдоль дороги. железнодорожная полоса отвода.

    B. Невзирая на параграф A, лицо может действовать в пределах полосы отчуждения участка железной дороги, который был официально заброшен в соответствии с полномочиями Комиссии по межгосударственной торговле.

    19. Работа слишком близко к определенным зданиям. человек не может управлять квадроциклом в пределах 200 футов от жилого помещения, больницы, дома престарелых, домов для выздоравливающих или церкви.

    A. Этот подраздел не применяется, если человек управляет квадроциклом по адресу:

    (1) Дороги общего пользования в соответствии с частями 3, 6, 7, 8 и 9;

    (2) Замерзшая поверхность любого водоема; или

    (3) Земля, которой оператор владеет или которой разрешено использовать.

    20. Признана недействительной.

    21. Признана недействительной.

    22. Злоупотребление чужим имуществом. Человек не может управлять квадроциклом:

    A. снести или разрушить забор или стену на чужой земле;

    B. Оставлять открытыми ворота или решетки на чужой земле;

    C. Вытаптывать или уничтожать посевы на чужой земле; или

    Д. Удалите или уничтожьте знаки или размещенные объявления.

    23. Признана недействительной.

    24. Эксплуатация квадроцикла на временно закрытой трассе. Лицо не может управлять квадроциклом на любом участке трассы, обозначенном с уведомлением о временном закрытии в соответствии с настоящим подразделом. В уведомлении должен быть указан закрытый участок пути и период закрытия, и оно должно быть вывешено на видном месте на каждом конце закрытого участка пути.

    25.Устройства управления шумом и пожаром квадроциклов. Следующие положения относятся к глушителям ATV и устройствам управления огнем, а также ограничениям уровня шума.

    A. За исключением случаев, предусмотренных в разделе 13159, лицо не может:

    (1) Управляйте квадроциклом, который не всегда оборудован эффективным и подходящим глушителем на двигателе, чтобы эффективно заглушить или заглушить шум выхлопа;

    (2) Управляйте квадроциклом или модифицируйте его с выхлопной системой, которая была модифицирована таким образом, чтобы повысить уровень шума, превышающий следующий стандарт выбросов:

    (a) Каждый квадроцикл должен соответствовать стандартам эмиссии шума Агентства по охране окружающей среды США и ни в коем случае не превышать 96 децибел звукового давления при измерении с расстояния 20 дюймов с использованием процедур испытаний, установленных уполномоченным; или

    (3) Эксплуатируйте квадроцикл без исправного искрогасителя.

    B. В дополнение к любым штрафам, налагаемым в соответствии с этим подразделом, суд может, в соответствии с разделом 9321 и Разделом 17-A, главой 54, приказать возместить расходы на тушение пожара, понесенные государственными или муниципальными государственными органами при тушении пожара, вызванного квадроциклом, работающим без исправного искрогасителя.

    26. Запрещенное оборудование. Лицо не может управлять квадроциклом, оснащенным комплектом для снорклинга или другим оборудованием, предназначенным для использования квадроцикла на большой глубине, за исключением случаев, когда есть разрешение владельца земли, на котором эксплуатируется квадроцикл, или как предусмотрено в разделе 13159.

    27. Эксплуатация квадроцикла в запрещенной зоне. Следующие положения определяют зоны, в которых запрещено движение квадроцикла.

    A. Запрещается управлять квадроциклом:

    (1) На солончаке, приливной зоне, морском песчаном пляже, песчаной дюне или любом кладбище, месте захоронения или могиле; или

    (2) Если земля не промерзла и в достаточной степени покрыта снегом для предотвращения прямого повреждения растительности:

    (а) В высокогорной тундре;

    (b) На пресноводном болоте или болоте, реке, ручье, ручье, большом пруду, нелесном водно-болотном угодье или весеннем водоеме; или

    (c) В охраняемой зоне источника воды, как определено в Разделе 30-A, раздел 2001, подраздел 20-A.Положения этого подпункта не распространяются на тропу, предназначенную для использования квадроциклами Департаментом сельского хозяйства, охраны природы и лесного хозяйства. Положения этого подпункта также не применяются к лицу, имеющему доступ к земле для технического обслуживания или осмотра с разрешения землевладельца, или к персоналу местного, государственного или федерального правительства при исполнении служебных обязанностей, при условии отсутствия значительного нарушения почвы или осаждения почвы. водоемы.

    §13158-A - Незаконное разрешение на работу; ответственность за ущерб, причиненный другими лицами.

    1. Владелец квадроцикла; работа другим. Лицо нарушает этот подраздел, если оно является владельцем квадроцикла, эксплуатируемого с нарушением положений настоящей главы.

    2. Родитель или опекун; операция второстепенная. Лицо нарушает этот подраздел, если это лицо является родителем или опекуном, ответственным за уход за несовершеннолетним в возрасте до 18 лет, который управляет квадроциклом в нарушение настоящей главы.

    3.Меблировка квадроцикла. Владелец квадроцикла, лицо, которое передает или предоставляет квадроцикл лицу, и родитель или опекун, ответственный за уход за несовершеннолетним в возрасте до 18 лет, несут солидарную ответственность с оператором за ущерб, причиненный в результате эксплуатации транспортным средством или несовершеннолетним при управлении любым квадроциклом.

    §13159 - Гоночные соревнования.

    Несмотря на разделы 13155 и 13157-A, подраздел 16, параграф A, подраздел 17 и подраздел 25 ATV, используемые исключительно для запланированных гонок и эксплуатируемые исключительно на заранее определенных гонках, трассы освобождаются от положений этой главы, касающихся регистрации, глушителей, комплекты для снорклинга и освещение во время работы на этих соревнованиях и на всех тренировках перед соревнованиями в месте проведения соревнований.

    §13160 - Регистрация и лицензия дилера.

    1. Заявление и выдача. Лицо не может заниматься продажей квадроциклов в штате, если это лицо не зарегистрировалось в качестве дилера и не получило от комиссара действующую лицензию дилера. Дилер, зарегистрированный и получивший такую ​​лицензию, не должен регистрировать отдельные квадроциклы.

    2. Сборы. Годовой лицензионный сбор для дилера, зарегистрированного в соответствии с подразделом 1, составляет 15 долларов США. Лицензия действует с 1 июля каждого года.

    A. Дилер, имеющий лицензию в соответствии с Разделом 29-A, раздел 954, подраздел 2, не обязан платить лицензионный сбор в соответствии с этим подразделом.

    3. Номерные знаки дилера. Номерные знаки дилера должны быть предоставлены и получены следующим образом.

    A. Дилер, зарегистрированный в соответствии с подразделом 1, может получить номерные знаки дилера за ежегодную плату в размере 5 долларов США за каждый номер

    B. Замена утерянных или украденных пластин может быть получена за плату в размере 5 долларов США за каждую пластину.

    C. Если номерной знак утерян или украден, владелец должен немедленно уведомить комиссара.

    4. Свидетельство о временной регистрации. Комиссар может выдать временные регистрационные свидетельства зарегистрированному дилеру, который после продажи или обмена квадроцикла может выдать временное регистрационное свидетельство новому владельцу, чтобы новый владелец мог управлять квадроциклом в течение 20 лет. последовательные дни после даты продажи вместо постоянного номера, как того требует данная глава.Плата за каждую временную регистрацию составляет 1 доллар США.

    5. Отображение номера дилера. Дилер должен отображать номер дилера на каждом используемом квадроцикле до продажи квадроцикла, после чего ответственность за регистрацию квадроцикла ложится на владельца.

    6. Гарантии и информация на подержанные квадроциклы. Дилер, предлагающий гарантию в связи с продажей или передачей подержанного квадроцикла, должен предоставить письменное заявление относительно этой гарантии. В заявлении о гарантии должны быть указаны детали или системы транспортного средства, на которые распространяется и на которые не распространяется гарантия, а также то, что дилер будет делать в случае неисправности и за чей счет будет произведен ремонт.Дилер также должен предоставить перед продажей письменное заявление с указанием любых и всех дефектов, известных дилеру, и любого типа повреждений, нанесенных транспортному средству, если такая информация известна дилеру.

    §13161 - Продажа квадроциклов; световое оборудование.

    1. Требуются фара и задний фонарь. Лицо не может продавать или предлагать продать новый квадроцикл, кроме случаев:

    A. Этот квадроцикл оснащен исправными фарами и задними фонарями; или

    Б. Квадроцикл:

    (1) Двухколесный внедорожный мотоцикл; или

    (2) Имеет двигатель объемом не более 90 кубических сантиметров и 4 или более колес.

    Вернуться к началу

    Сводка штрафов за ATV

    Это сводка штрафов за ATV. Полный текст см. В разделе 12.

    Действующие в нетрезвом состоянии.

    §10651, 1-D - Неспособность остановиться для сотрудника правоохранительных органов

    Лицо не может подвести или отказать в остановке любого квадроцикла по запросу или сигналу любого сотрудника правоохранительных органов в военной форме, в обязанности которого входит обеспечение соблюдения законов о квадроциклах.Лицо, нарушающее это положение, совершает преступление класса D, за которое должен быть назначен минимальный штраф в размере не менее 1000 долларов США. В случае признания виновным департамент в обязательном порядке приостанавливает действие всех лицензий, разрешений и регистраций на один год.

    §10651, 1-E - Попытка ускользнуть от сотрудника правоохранительных органов

    Лицо не может пытаться ускользнуть от сотрудника правоохранительных органов путем: эксплуатации или попытки управлять вездеходом, проезжая четко идентифицируемый полицейский блокпост; или после того, как сотрудник правоохранительных органов в униформе попросил или дал сигнал остановиться, управляя или пытаясь управлять вездеходом с безрассудной скоростью.Лицо, нарушающее это положение, совершает преступление класса D, за которое должен быть назначен минимальный штраф в размере не менее 1000 долларов США. В случае признания виновным департамент в обязательном порядке приостанавливает действие всех лицензий, разрешений и регистраций на один год.

    §13157-A, 10 - Безрассудная эксплуатация квадроцикла

    Запрещается управлять квадроциклом таким образом, чтобы по неосторожности создать существенный риск серьезных телесных повреждений другому человеку. Лицо, нарушающее это положение, совершает преступление класса D.В случае признания виновным департамент в обязательном порядке приостанавливает действие всех лицензий, разрешений и регистраций на один год.

    §13157-A, 11 - Эксплуатация квадроцикла, создающая опасность

    Запрещается управлять квадроциклом таким образом, чтобы подвергать опасности людей или имущество. Лицо, нарушившее это положение, совершает преступление класса E. В случае признания виновным департамент в обязательном порядке приостанавливает действие всех лицензий, разрешений и регистраций на один год.

    §13157-A, 12 - Эксплуатация квадроцикла на скорости выше разумной и разумной

    Человек не может управлять квадроциклом, кроме как на разумной и разумной скорости для существующих условий.Лицо, нарушившее это положение, совершает преступление класса E.

    §13157-A, 22 - Злоупотребление чужим имуществом

    Человек не может управлять квадроциклом:

    • снести или разрушить забор или стену на чужой земле;
    • Оставить открытыми ворота или решетки на чужой земле;
    • Вытаптывать или уничтожать посевы на чужой земле; или
    • Удалите или уничтожьте знаки или размещенные объявления. Лицо, нарушившее этот подраздел, совершает преступление класса E.В случае признания виновным департамент в обязательном порядке приостанавливает действие всех лицензий, разрешений и регистраций на один год.

    §10902, 1 - Приостановление действия, отзыв или отказ в выдаче лицензии или разрешения

    Любое осуждение или судебное решение о нарушении данной Части является основанием для приостановления действия любой лицензии или разрешения, выданного в соответствии с этой Частью. За исключением случаев, предусмотренных законом, комиссар определяет период отстранения. Чтобы приостановить действие лицензии или разрешения на основании обвинительного приговора или судебного решения, комиссар должен следовать процедурам в соответствии с разделом 10903.

    §10902, 9 - Дискреционная приостановка за определенные нарушения ATV; обучение

    Комиссар может приостановить действие всех лицензий, разрешений и регистраций, выданных департаментом в соответствии с настоящей Частью любому лицу, признанному виновным или признанным виновным в:

    • Управление квадроциклом по временно закрытой трассе или
    • Управление квадроциклом на чужой земле без разрешения.

    Если комиссар приостанавливает действие лицензии, разрешения или регистрации в соответствии с настоящим подразделом, приостановление должно быть как минимум на 90 дней.Перед восстановлением лицензий и разрешений человек должен удовлетворительно пройти курс по безопасности и этике, одобренный департаментом и связанный с эксплуатацией квадроциклов.

    §10902, 10 - Обязательная приостановка за определенные нарушения ATV

    Комиссар должен приостановить как минимум на один год все лицензии, разрешения и регистрации, выданные департаментом в соответствии с настоящей Частью любому лицу, признанному виновным или признанным виновным в:

    • Злоупотребление чужим имуществом.
    • Управление квадроциклом в нетрезвом состоянии.
    • Опасность эксплуатации квадроцикла.
    • Безрассудная эксплуатация квадроцикла.
    • Отказ или отказ остановить квадроцикл или попытка ускользнуть от офицера.

    Перед восстановлением лицензий и разрешений лицо должно удовлетворительно пройти курс по безопасности и этике, утвержденный отделом и связанный с эксплуатацией квадроциклов.

    Вернуться к началу

    Производство гусеничного вездехода.Самодельный гусеничный вездеход. Поворотный кулак и колесико сходящийся узел

    Не секрет, что в нашей огромной стране есть такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их низкого качества. В этом случае на помощь приходит специальный автомобиль, который отличается высокой проходимостью. Речь идет о вездеходе. Но, к сожалению, обзавестись таким средством передвижения, которое было бы простым, экономичным и недорогим, практически нереально. Поэтому многие мастера с инженерными навыками решают создать гусеничный вездеход своими руками, учитывая свои потребности и возможности.

    Как можно использовать гусеничные вездеходы?

    Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для самых разных целей. С их помощью мы перемещаем тяжелые грузы, которые помещаются либо в кузове, либо в специальный прицеп. Если гусеничный вездеход своими руками используют для дачи, в этом случае чаще всего перевозят различные стройматериалы.

    Кроме того, такое средство передвижения обладает транспортной универсальностью, и при возникновении каких-либо непредвиденных обстоятельств можно быстро, без каких-либо затруднений, попасть в определенный пункт назначения по пересеченной местности.

    На что обратить внимание при создании самодельного вездехода?

    Если вы решили сделать гусеничный вездеход своими руками, то следует четко понимать, для каких целей он будет использоваться. Обязательно учитывайте следующие моменты:

    • Погодные условия во время работы.
    • Размеры. Ширина влияет на проходимость гусеничной поездки своими руками, длина рассчитывается исходя из количества посадочных мест или наличия устройства багажного отсека, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
    • Мощность двигателя. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
    • Назначение. В зависимости от того, для каких целей предназначено мобильное устройство, его дизайн может быть изменен.
    • Кол-во колес. Чаще всего бездомный гусеничный вездеход, своими руками сделанный, имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

    Создание чертежа

    Самым ответственным этапом является изготовление эскиза гусеничного вездехода.Своими руками после этого все же рисуются чертежи с расположением механизмов агрегата и его узлов. Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Они рисуются отдельно, с расчетом комбинации и производительности деталей и узлов.

    Конструктивные особенности

    Вездеход, созданный своими руками, обязательно должен иметь мотор. В основном этот элемент берется с автомобилей, чаще всего отечественных.Вы также можете одолжить его с мотоциклом. Шасси представлено резиновыми гусеницами, натяжным устройством, системой подвески, катками. Для изготовления гусениц часто используют автомобильные покрышки. Основание шасси состоит из ванны, каркаса или любого другого металлического каркаса. Для системы управления берутся самые разные комплектующие или уже готовые элементы мотоцикла или автомобиля, а также трактора. Самодельный гусеничный вездеход, своими руками, имеет систему питания, которая представлена ​​топливным баком, бензином или дизелем.Гораздо реже используют газовое оборудование.

    Технология производства

    Легкие гусеничные вездеходы изготавливаются по определенной технологии. Их создание начинается с конструкции корпуса, который должен обладать высокой прочностью и полной водонепроницаемостью. Основа самодельного транспорта должна быть прочной, поэтому берутся стальные трубы, способные выдерживать любые физические нагрузки, возникающие при движении. Затем приступаем к изготовлению гусениц. Для этого возьмите обычный лист резины и создайте кольцо резиновое.На его внешнюю сторону с помощью заклепок ставят небольшие алюминиевые лопасти, а с внутренней устанавливают необходимые ограничители, ширина шага которых равна ширине резины колеса.

    На следующем этапе мосты снимаются с автомобиля через специально проделанные отверстия в кузове. В качестве защиты используются резиновые муфты. Резиновая лента прикреплена так, чтобы колеса располагались прямо по центру ограничителей. Кроме того, фиксируются и дополнительные колеса. Они нужны для поддержания ленты гусеницы в натянутом состоянии.В завершении работ в салоне вездехода своими руками вставляются сверхпрочные стекла.

    Выход

    Таким образом, данное транспортное средство незаменимый транспорт в труднодоступной местности, где практически нет дорог. Обладая инженерно-техническими качествами, вы легко сможете создать своими руками гусеничные вездеходы, чертежи которых помогут правильно сконструировать такой агрегат.

    На базе мотоблока часто изготавливают самодельные вездеходы и другие автомобили повышенной проходимости.Причин тому несколько:

    • - это энергонасыщенная транспортная единица с высокими тяговыми характеристиками, собранная на раме;
    • управление двигателем и трансмиссией перенесено на удобные ручки;
    • масса мотоблоков невелика, их можно транспортировать в нужное место в багажнике, кузове или на прицепе легкового автомобиля.

    Для охоты и рыбалки востребованы легкие мини вездеходы. Но промышленность пока не видит коммерческих перспектив в создании комплектов навесного оборудования, превращающих серийный мотоблок в транспорт повышенной проходимости.Есть довольно интересные примеры создания таких машин. Таймеры создали образцы для подражания. При разработке новых интересных устройств есть место для идей.

    Характеристики судов-мотоблоков

    Основные узлы, которые необходимо приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

    • rama, служит для организации мобильного транспортного средства;
    • задний мост нужен для установки задних колес;
    • посадочное место для водителя, желательно защитить его от влаги и грязи из-под колес;
    • Осветительная система нужна для безопасного передвижения в любое время суток.

    Мотоблок-вездеход выполнен в виде единого транспортного средства. Его грузоподъемность должна составлять около 200 кг. Ширина рассчитывается из условий сопротивления опрокидыванию, обычно она составляет от 1100 мм и более.

    Современные мотоблоки Нева, Югра, МТЗ и др. Оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км / ч. По бездорожью, при путях или прогретых местах скорость может упасть до 1-2 км / ч.

    Как сделать самодельное колесо вездеход

    Пример чертежа универсальной шины низкого давления

    Имеет смысл оборудовать базовым агрегатом.Причина в том, что лучшие показатели крутящего момента бензиновых и дизельных двигателей имеют на оборотах коленчатого вала примерно 75-85% от максимальных.

    Двигатель должен иметь систему принудительного охлаждения. При движении с малой скоростью набегающего потока будет недостаточно для поддержания оптимального теплового режима.

    Рама всего прохода

    Пример чертежа Рама Рама

    Рама создается между передним и задним мостами. В основном используют профильные трубы прямоугольного или квадратного сечения.Они обеспечивают большую жесткость, чем накатные уголки, люстры и балки такой же массы.

    Стыковка элемента колесной вездеходной рамы может быть жесткой, тогда она будет формироваться в едином формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант будет предпочтительнее.

    Как вариант, делается разрывной каркас (заполнение), вариант применяется для местности со сложным профилем. Здесь артикуляция осуществляется через короля. Передний и задний мосты имеют независимую подвеску.Такие вездеходы создаются на базе мотоблоков «Нева» и «Югра».

    Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жестким каркасом.

    Задний мост и подвеска самодельных вездеходов

    В некоторых самоделках для упрощения конструкции используется уже готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет устанавливать на легкий вездеход.Подвеска выполнена на амортизаторах для плавного хода и низкой вибрации.

    Остальные мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на самокате «муравейник». При движении есть небольшое покачивание, при этом колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

    Соединить задний мост длинным закаленным болтом. Для упругого сочленения. , используются резиновые вставки, например, сайлентблоки.Это улучшает характеристики функции «Движение через мотоблок».

    Задний мост Катание на лыжах действует в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощена.

    Колеса (камеры низкого давления)

    Для передвижения по влажному и розовому дому можно вносить грунт. Они обеспечивают хорошее сцепление с дорогой. Лучше себя ведут камеры низкого давления большого диаметра. Пневматика оказывает минимальное давление на землю, а наличие заключенного в камерах повышенной проходимости воздуха создаст плавающий вездеход.

    Для установки на задний мост используются самодельные или специальные колеса вездеходов, болот и снегоходов. Приобретайте на них сборку или отдельные элементы: Шину, Камеру, Диск. Собрать колесо несложно.


    Повысить проходимость обычных колес на камерах низкого давления за счет создания дополнительного протектора. Например, дополнительно закрепить камеры цепями, конвейерной лентой, самодельными трактами или иным способом.

    Другой вариант - вырезать покрышку подвесной машины.Глубина зацепа конструкции достигает более 20-25 мм. Повышается сопротивление качению, при этом резко снижается коэффициент устойчивости.

    Сборка самодельного вездехода

    Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

    1. Мотоблок устанавливается на сварной или готовый каркас.
    2. Мост задний, при необходимости передний.
    3. На раме расположено сиденье.
    4. Рулевое управление установлено, если это предусмотрено чертежом и схемой.
    5. Защита крепится к раме, она сделана из пластика или металлического листа.
    6. Будущий водитель должен проверить удобство посадки, при необходимости предусмотреть вспомогательные приспособления для регулировки посадки.
    7. Работоспособность тормозов проверена.
    8. Установлены электрические цепи и осветительные приборы.

    По мере изготовления отдельных элементов и узлов они проверяются.Запас прочности пятикратный.

    После завершения стендовых испытаний поля продолжаются. Необходимо знать, как автомобиль ведет себя в сложных условиях.

    Купить фаркоп и прицеп к мотоблоку в интернет-магазинах

    Самодельные гусеничные вездеходы своими руками

    Использование гусениц поможет снизить удельное давление на грунт. Вес распределяется по всей площади гусениц. Такой тягач-вездеход на базе мотоблока способен преодолевать песок, заболоченные участки, крутые подъемы и другие препятствия.

    Некоторые самоделки изготавливают тракторы для гусениц с металлическими пластинами толщиной более 5 мм. К пластинам привариваются кольца из водопроводных труб. Еще один вариант дорожек - полностью из нарезанных по длине труб ПВХ. Гусеницы монтируются между собой на конвейерной ленте или другом основании.

    Из композитных материалов проще сделать тракты. Для этого используется стекловолокно и эпоксидная смола. В качестве каркаса используется фурнитура из стекловолокна. В специальных формах составляют трактаты.После изготовления нужного количества их собирают в гусеницу. При изготовлении трекеров из композитных материалов в элементах используются элементы из шарнирно-стойких сталей.

    Возможны варианты использования деревянных гусениц. Потребуется их пропитка защитными смесями.

    Самый простой способ сделать гусеницы для Motoblock Motion - это использовать конвейерную ленту. На одну гусеницу нужно две полосы. Их соединяют с кольцом, а затем с помощью отрезков стальной трубы создают гусеницу.

    На видео вы можете увидеть вариант изготовления водонепроницаемого корпуса, закрепленного на фурнитуре. В этом случае гусеничный движитель позволит передвигаться не только по земле, но и по воде. Получается вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

    Изобретением и созданием различных транспортных средств 67-летний топчанин Иван Сардаев занялся почти 20 лет назад.
    В 1993 году он вместе с женой, дочерью и сыном вернулся из Воркуты в город своего детства и за четыре месяца построил дом.Он оказался большим, просторным, площадью 150 квадратов.

    Ну год через четыре после того, как мы переехали и разровняли, надоело зимой после снежной метели убирать: лопата подойдет, руки устали. Не хочешь, не хочешь, начинаешь думать головой, - смеется пенсионерка.

    Снегоуборочная техника Иван Сардаев.


    Изначально были самокаты

    Иван Васильевич признается: техникой увлекся с детства.В детстве собирал самокаты на подшипниках, потом с коляски с колесами. Но именно в 1997 году трехколесная снегоуборочная машина стала его первым полноценным изобретением. Она была необычной - два колеса были впереди, а одно - управляемое - сзади. Как теперь вспоминает изобретатель, машина была слабая - на гусеницах мог только снег. Ее он решил усовершенствовать и собрал модель немного посложнее, потом другую. А потом втянулись в процесс, который начал создавать снегоуборочные ковши и хитрые машины.И не только они.

    Самый первый Topkirt Snowflower был трехколесным.



    В 2007 году Иван Сардаев даже опубликовал статью о трех моделях в журнале «Модельный конструктор», а два года спустя - о системе безопасности. Он ее придумал и установил в своем доме, при необходимости она передает ему сигнал на мобильный телефон.

    Несколько ковшовых снегоуборщиков, пара тюбинговых машин и пара снегоходов на пневматике - вот неполный перечень мобильной техники, которую Иван Васильевич собирал до 2013 года.И все это в свободное время - несмотря на возраст, он по-прежнему укрепляет людей телевизорами. А четыре года назад сын подарил ему компьютер, а когда пенсионерка освоила Интернет - появились новые идеи. Одним из последних и стала идея совершать полный переход вездехода по гусеничной дороге.

    А крыша от «Москвича»

    Он начал воплощать задуманное в 2015 году, а на создание необычной машины у Ивана Сардаева ушло полтора года. Большинство деталей в вездеходе С-10 такое название дал изобретатель собственноручно - от «Жигулей» различных моделей.Задний мост, мотор и коробка передач - от «Классики», катки в гусеницах - колеса от одиннадцатой модели ваз. Многие детали перебирались соседями, которые, кстати, восхищались хозяйскими руками мастера, либо подбирались по авторам и предметам приема металла. Крыша вездехода от Москвича, но гусеницы полностью до мелочей пришлось продумать и собрать самому. Для них изобретатель был даже вынужден купить в магазине конвейерную ленту.
    Снегоход на пневматике - еще одна машина, собранная руками телемастера из печей.


    Всего на свое детище Иван Васильевич потратил более 30 тысяч рублей.

    Больше всего пришлось повозиться с гусеницами, - призналась пенсионерка. - Это была очень кропотливая работа, требовавшая особого внимания. Ведь там они не будут так гнуться, чуть промахнуться и все, или зубцы будут цепляться, или ленту сдвинуть, и в обоих случаях машина не поедет.

    Так выглядел вездеход летом 2016 года.



    В настоящее время Топкинец проводит испытания своего вездехода. По ровной дороге он может двигаться со скоростью 35-40 километров в час, а по заснеженной целине скорость снижается примерно вдвое. Кстати, вместо руля у него два рычага управления, как у трактора, и еще водитель и пассажир - вездеходу всегда тепло, салон отапливается двумя печками.

    Пока что во двор и на улицу, где находится его дом, Иван Сардаев в своем изобретении не заходит.Но в будущем, после того, как машина пройдет испытания и в другое время года, надеется зарегистрировать ее, как положено. Но не хочет продавать создатель даже за 350 тысяч рублей, который оценил эту технику на одном из сайтов. Такой вездеход нужен.
    Гусеничный вездеход С-10 Кузбасс пенсионер. К приезду Ивана Сардаева полтора года проработал двигатель ВАЗ-2103, кабина - верх кабины Москвича-2140.

    Раздел категорий
    Самодельные колесные вездеходы

    Колесная утяжелитель своими руками: классическая и шарнирно-сочлененная конструкции, схемы самодельной техники Увеличенное покрытие на внедорожных колесах и шинах низкого давления (пневмоколеса), 4-х и трехколесных ( а также мультикостюмы: шесть и восемь) полноприводные вездеходы с приводом от одной оси, построенные своими руками.Автоспуск на инвалидной коляске: фото, описание, инструкция, как сделать своими руками из запчастей и комплектующих мотоциклов и автомобилей.

    Гусеничные вездеходы

    Подборка разнообразных самоделок на гусенице, в том числе аппаратов с шарнирно-сочлененной схемой. Фото, описания конструкций, чертежи и инструкция для тех, кто решил сделать самодельный гусеничный вездеход. Примеры успешного использования для самостоятельного строительства деталей, узлов и агрегатов от мотоциклов, сельхозтехники и автомобилей.

    Самодельные аэрометры

    Изготовленный своими руками электродвигатель с винтовым (аэронированным) приводом - один из удачных образцов техники для работы в сложных условиях (снег, болота, водные преграды). Аромобильные вездеходы на колесах низкого давления (пневматика), лыжные (Aerosani) и предназначенные для использования на воде (аэроглиссеры, аэролоды): фотографии с описанием конструкций, схемы и чертежи, инструкции по самостоятельной постройке в домашних (гаражных) условиях авиационного (в том числе и амфибий Aerosani), аэроглисселей, аэродок и другого оборудования, использующего в качестве движения воздушный винт.

    Werethod с разбитой рамой своими руками

    Фото и фотографии вездеходов, построенных по схеме с ломающейся рамой, в том числе конструкции гусеничной техники с шарнирно-сочлененной рамой. Колесные и гусеничные «подборы» с описанием конструктивных особенностей и изготовления своими руками шарнирного узла излома и трансмиссии самодельного вездехода со сломанной рамой. Ответы на вопросы хозрасчетов, решивших сделать своими руками подобные устройства: какие детали и комплектующие от мотоциклов и автомобилей больше всего подходят для постройки такой техники повышенной проходимости.

    Чертежи и схемы самодельного вездехода
    Самодельные дороги-амфибии

    Подборка вездеходов-амфибий, сделанная руками мастеров для тех, кто решил сделать не просто самоделку повышенной проходимости, а настоящую амфибию, способную передвигаться по воде. Самодельные вездеходы-амфибии на фотографиях, картинках, схемах и чертежах с описаниями. Советы и инструкции по сборке плавучих вездеходов с использованием запчастей от различной авто-мото техники своими руками.

    Пневматика - вездеход

    Самый распространенный среди самоделок и сравнительно простой по устройству и способу самостоятельной постройки вездеход. Существует огромное количество разнообразных мотосторов и машин, разработанных с использованием сборок, запчастей и агрегатов от легковых грузовиков и сельскохозяйственной техники. Чаще всего встречается полноприводный аппарат с одной осью, но есть и современные многоколесные внедорожники с полным приводом - на 6 и 8 колес.

    (Из раздела Самодельные вездеходы)

    Схемы и чертежи колесных, гусеничных и аэромобильных самоделок, которые пригодятся при проектировании и конструировании. Описание различных конструкций техники для бездорожья, а также отдельных узлов и самодельных общетеррасных агрегатов. Компоновочные схемы I. Размеры. Разнообразные общеземные устройства (на колесах, шинах низкого давления, лыжах, аэрозолях, аэроглистерах и «сбросах» на воздушной подушке) построены своими руками.

    Всего материалов (схемы / картинки / чертежи) в категории Чертежи и схемы самодельных вездеходов: 14 На этой странице представлены лишь некоторые из них. Чтобы увидеть всех остальных, воспользуйтесь «Листалкой» внизу страницы. Для перехода в раздел нажмите на фото, для просмотра материала - подробнее.
    Мы также надеемся, что много интересного для вас будет найдено по ссылкам ниже: вы можете выбрать наиболее интересную категорию в столбце слева или найти ответ на свой вопрос в статьях из меню справа \ u003e> Приятного просмотра!
    • Чертеж гусеничных вездеходов

      Максимальная скорость, км / ч - 50 Двигатель - М-62 «Урал» с принудительным охлаждением Рис.1. Схема гусеничного вылета: 1 - каток, 2 - топливный бак, 3 - автомобили ... в разрезе
    • Чертежи самодельного гусеничного снегохода

      1 - Гайка М8, 2 - Пишущая звездочка Caterpillar, 3 - Вал Привад Caterpillar, 4- Натяжитель, 5-натяжной ролик, 6-Truck, 7 - Rama Spar, 8 - Сварная звезда Caterpillars ... к разделу
    • Amphibian Amphibian Immofable Transmission Scheme

      Схема трансмиссии самодельного цельно- Вездеход-амфибия-снегоходы на шинах низкого давления: 1 - цепная передача вездеход-амфибия, 2 - рама Весов плавучего вестерн, 3 -... в разрезе
    • Самодельный вездеход конструкции Виякина

      Самодельная амфибия-вездеход на шинах низкого давления, шестиколесный снегоуборочный аттракцион: 1 - опора переднего моста самодельного вездеход, 2 - бампер снегохода ... в сечении
    • Аэросани своими руками: чертеж, общий вид

      Чертеж общий вид самодельного аэрозольного аэровинтового вездехода: Общий вид Эрос: 1 - Пропеллер, 2 - Капот двигателя, 3 - ДВС, 4 - Кузов, 5 - Топливный бак, 6... в разделе
    • Чертеж самодельного вездехода

      Схема двигателя и узлов трансмиссии самодельной трансмиссии вездеход-амфибия, чертеж снегоходных вылетов низкого давления: 1 - Упругая муфта вездехода, 2 - средний ... в сечении
    • Чертеж рамы вездехода

      Данная конструкция самодельного вылета амфибии отличается простотой сборки и обслуживания 1-го кронштейна рулевого механизма. , 2- скоба крепления переда... в разрезе
    • Поворотный кулак и узел сходящегося колеса

      На первой схеме изображен поворотный кулак (передний правый или задний левый, остальные - зеркальное отражение) Фото 2 - схема узла регулировки схождения колеса колеса 1- ... в разрезе
    • Чертеж самодельных вездеходов - амфибий

      Чертежи самоделки, обладающей не только высочайшей проходимостью, но и до свидания жрецы воды, так как это амфибия 1- рулевое 2 вал рулевого колеса, 3-х ступенчатый руль... в разрезе
    • Чертеж переднего моста универсальной амфибии

      Передний мост амфибии-амфибии на шинах низкого давления выполнен из стальной трубы диаметром 60 мм., и установлен в руке на шарикоподшипниках качения. Под ... в разделе
    Вы также можете посмотреть другие страницы по теме чертежей и схем самодельных вездеходов: 1 2 »или перейти по ссылкам ниже самодельные вездеходы>> фото | Рисунки | Схемы
    Видео чертежи вездеходов

    Необычный способ отображения для схем и чертежей.

    Посмотреть видео - онлайн

    [Добавить фото многопроходного]

    vezdehod.poprostomu.com.

    Переднеприводный вездеход: Чертежи, фото изготовления

    Clevero построил своими руками хриплый вездеход для выездов на рыбалку и охоты на лесное бездорожье и болота. Особенность конструкции вездехода в наличии автоповоротных шин и бортового поворота.

    Предлагаем подробнее с устройством вездеход на шинах низкого давления.

    Каркас изготовлен из трубы диаметром 76 мм с толщиной стенки 3,5 мм.

    Для передачи приобрел такие цепи 16В-1.

    Еще нам понадобились редукторы от Мотоблока 5б-с.

    На рисунке показан эскиз ступицы.

    Номера трансмиссии:

    • от двигателя к редуктору 1-1.45,
    • уменьшено с 1 до 24,
    • увеличено с 1 до 11,
    • сзади от 1 до 17.

    На коробке передач ведущая звезда имеет 9 зубьев, ведомая идет на 35 зубьев.

    Размеры самой шестерни.

    На чертежах ступиц дополнительно будут проделаны отверстия для замены шин.

    Чертежи осей ступицы. Использовалась сталь 45. На схемах не обозначен канал под воздухом перпендикулярно оси, размер также увеличен с 28 до 45 мм, между подшипниками уменьшен.

    Установлен двигатель Лифан.

    Схема разбиения на страницы выглядит так.

    Приготовленная выхлопная система.

    На рисунке показана схема направления выпуска.


    Для накачки покрышек используется лодочная груша, поэтому под нее сделали ниппели.

    Крепление ведомых звездочек на ступицах.

    Всего к ступице приварено шесть таких деталей, а размеры изменены по большей стороне, то есть вместо 8 произведено 10:

    Замена производилась таким образом:

    Для боевых покрышек были отрезаны диски шириной до 40 см, также приварены зубья электродов, а затем шины посажены строительным герметиком.Также автор приступил к работе над самими шинами, устранил проколы и порезы с помощью прошивки оболочки и герметика.

    В процессе открытия сезона охоты вездеход находился в эксплуатации. Произошли некоторые поломки, в частности, произошел перегрев двигателя, вскрытие замка цепи и закрывание ниппеля камеры из-за поворота покрышки. Но ласточка выхлопа помогла добраться до места ремонта.Все колеса были накачаны 0,1 атмосферой.

    Всего за 42 километра вышло примерно 10 литров топлива, что очень мало для вездехода.

    Замена шин применяется довольно часто, особенно в межсезонье, когда перепады температур от +20 до -15 градусов, что сильно отражается на давлении в шинах.

    Также в багажнике перевозится одиночная лодка, что тоже очень удобно для качки выхлопа.

    На видео показан самодельный вездеход в действии.

    Популярные самоделки из данной рубрики

    авто-Самоделки.ру.

    2Qm.ru: Отвалы на УАЗ своими руками (чертежи)

    Внедорожник в хозяйстве дачного хозяина, с учетом качества дорог, является большим подспорьем, а порой даже и необходимостью. Под капотом такого агрегата почти сотня, а то и больше рабочих «лошадок», что вместе с внушительной массой и ходовыми качествами становится серьезным аргументом в борьбе с бездорожьем.

    Почему бы не использовать эту силу для улучшения дорожной обстановки на придомовой территории зимой? Производители давно озаботились подходящим навесным оборудованием, выпуская снегоочиститель для УАЗов и других популярных в нашей стране моделей внедорожников. Почему бы не сэкономить и не изготовить саму модель отвала, учитывая, что поделки не хуже, а то и лучше фабричные?

    Заводской вариант

    Велосипед заново изобретать не надо, гораздо проще всматриваться, как сделать дамп на УАЗ, от производителей.Полностью скопировать заводские подвесные отвалы, скорее всего, не получится, но некоторые модели взять вполне можно. Кроме того, подробное изучение проверенных вариантов позволит избежать множественных ошибок при проектировании и изготовлении лопаты для снега своими руками.

  • Размеры Dissop. Минимальная ширина отвала в продаже - 1900 мм, понятно, расположены ли колеса на расстоянии 1,8 м снаружи разных моделей. Отвал должен перекрывать это расстояние с запасом даже в наклонном положении, шириной 2-2.1 м будет идеальным.
  • Поворотный механизм. В разных моделях есть фиксация пальца по центру или использование дополнительной тяги. При таких габаритах лучше использовать дополнительное усиление.
  • Крепление к автомобилю. Этот узел обеспечивает возможность подъема лопаты по вертикали и иногда защиту рулевого управления.
  • Подъемный механизм. От простейшей опоры для подъема отвала при обратном движении до лебедочных механизмов с ручным или электрическим управлением.
  • Для поглощения отвалов на УАЗе при столкновении с серьезными препятствиями его можно привести в движение и снабдить пружинами.
  • Дизайн

    Многое зависит от наличия материалов и технических навыков. Надежнее и проще сделать отвал без поворотного механизма, что позволит немного сэкономить на материалах и значительно сократить сроки изготовления, но при этом уменьшится его объем. С другой стороны, поворотный механизм может быть самым уязвимым местом конструкции, для его выполнения требуется обеспечить определенный запас прочности на узлах фиксации.Рабочая поверхность отвала тоже требует усиления, важно следить за весом отдельных деталей. Желательно, чтобы можно было поиздеваться и размонтировать силы одного человека.

    Для защиты поверхности следует использовать резиновую ленту, крепление которой должно быть прекращено, чтобы резину можно было заменить по мере ее износа. В месте крепления следует предусмотреть отвал к автомобилю на случай возможного резкого столкновения пыли с препятствием. Крепежные узлы не должны находиться напротив важных частей автомобиля.

    Выбор материала

    На этом этапе выбор всегда остается за исполнителем, вы можете только посоветовать или подсказать, где легче всего найти подходящие детали. В качестве материала для увольнительной лопаты зарекомендовали себя двухходовые стволы, но, учитывая планируемые размеры, потребуются 2 ствола или дополнительное усиление конструкции. В качестве направляющих и усиливающих кромок можно использовать трубы квадратного или прямоугольного сечения, также можно использовать прокатный уголок, мелкий швеллер или двухуровневые перемычки.

    Для регулирования угла наклона перемычки можно использовать таллоны или трубы разного диаметра с отверстиями для фиксации пальцев. При использовании лебедки для управления подъемом отвала потребуется дополнительный материал для оборудования площадки под саму лебедку и блока блоков при необходимости.

    Самодельные свалки на УАЗ онлайн

    В сети можно обнаружить множество примеров, где кучка мастеров демонстрирует собранные отвала на УАЗе своими руками.Рисунки талантливых мастеров очень разнообразны, одни предлагают упрощенные варианты, другие используют разные модификации, выполненные порой более удачными заводскими изделиями.

    Основные этапы и узлы

    Зачем устраивается работа по доставке заданного троса на УАЗ своими руками? Чертежи должны быть выполнены с учетом модели внедорожника, и всегда должен быть некоторый запас по размерам, чтобы можно было нивелировать возможные недостатки на месте. В первую очередь, строительную площадку под постройку лучше всего оборудовать под машину.Это могут быть как простые несъемные кронштейны, так и целая площадка типа «кенгурятника» для размещения не только отвала, но и лебедок с блочной системой. Платформа может быть выполнена как в неизменном исполнении, так и в съемной конструкции, что предпочтительнее, так как не портит внешний вид автомобиля.

    Далее можно произвести изготовление самой массивной части отвала - рабочей лопаты. Размер написанного выше лучше всего выбирать 2 х 0,6-0,8 м. Слишком большая выгрузка - лучше убирать снег, но при установке и транспортировке это будет неудобно.На следующем этапе отвал лучше закрепить в рабочем вертикальном положении и так прикрепить к нему остальные элементы. Необходимо помнить, что даже простые отвалы на УАЗе без поворотного механизма должны двигаться вертикально, иначе при работе можно сильно пораниться. На последнем этапе нужно сделать контрольно-поворотные элементы и прикрепить их к конструкции.

    Дорожные механизмы

    Вы можете увидеть варианты, где в качестве подъемного механизма используется ручная барабанная лебедка, а управляет ею человек, находящийся на переднем участке.Это не очень безопасно, такие отвалы лучше поднимать и опускать на УАЗе после полной остановки автомобиля.

    Использование электрических Лебеток. Это намного удобнее и безопаснее, но не все готовы тратиться на такое оборудование. Большинство. В бюджетном варианте будет специальная подставка, которая срабатывает при заднем продвижении Auto, а для постоянного удержания в верхнем положении в транспортном режиме можно использовать тальп.

    Заключение

    Хозяин бизнес боится, мол.Дамп для УАЗа, выполненный своими руками, или заводская сборка поможет использовать ваш внедорожник не только как средство передвижения, но и как верный помощник в хозяйстве.

    2Qm.ru.

    Самодельный внедорожник

    Многие из нас хоть раз в жизни ломали голову над идеей сделать автомобиль. Сам. Кто-то в детстве пробовал построить машину из картона, кто-то посвящал этому все свободное время, превращая постройку машин своими руками даже не в хобби, а в смысл жизни.

    Здесь необходимо различать понятия. Для кого-то построили машину - это на пол-литра, чтобы приготовить пару мелочей, добавить двигатель от Запорожца, колеса от сеялки и мост от Зила выкинуть в утиль - некварфиш, которым может похвастаться практически любая деревня. . Такие «авто офицеры», как правило, обладают настоящим «звериным» аппетитом и долго не живут. Для других - построить автомобиль - дело нескольких месяцев, а иногда и лет, кропотливой работы с научным подходом, расчетами и тщательной проработкой каждой детали.

    В частности, изготовление внедорожника своими руками требует больших усилий. Конечно, если вы хотите не только связку железа, издалека похожую на машину, а вполне эффективную машину, преодолевающую бездорожье, с умеренным расходом топлива и достойным экстерьером.

    Следующий проект фактически реализован, действует и создан на базе обычного легкового автомобиля. Создавая внедорожник, необходимо понимать несколько четких правил, соблюдение которых станет залогом успеха всего мероприятия.

    Во-первых, помните - машина должна быть рамной. Не буду углубляться в вопросы о разновидностях рам - плоских и пространственных, просто помню - если у машины есть рама, то он сможет переносить серьезные нагрузки, долго проживет и будет легче преодолевать бездорожье. .

    Рама этого автомобиля состоит из двух продольных лонжеронов, расположенных с определенными последствиями, а также трех поперечных балок.

    Лонжероны имеют довольно сложное сечение. Под ними - две сварные сантехнические трубы 032 мм, к которым под сварку также прикреплен сверху короб из двух гнутых гнутых стальных листов.Высота сечения лонжерона составляет от 120 мм в центральной части шпангоута до 80 мм в законцовке.

    Поперечные балки квадратного сечения сварены из стального листа толщиной 2 мм, а передняя балка одновременно служит резервным баком для масла, поэтому имеет сливное и заливное отверстия с пробками. Помимо перекладины, дополнительную жесткость рамы придают две диафрагмы, гнутые из стального листа (передняя толщиной 2 мм, задняя - 1,6 мм).

    Не очень просто, да? Рисунок облегчит восприятие «картины в целом».Каркас такой конструкции достаточно надежен.

    Двигатель взят от автомобиля ВАЗ-2101 вместе с коробкой передач. Air I. Масляные фильтры Переделаны несколько раз. Конечно, мотор «тройки» будет несколько лучше, и если есть желание прибавить мощности, можно установить мотор и от «Нивы», но это уже другая история.

    Трансмиссия I. Шасси Используется от ГАЗ-69 с отдельными деталями от УАЗ-469. В этом автомобиле также применяется самодельный картан - между КПП и раздачей. Кардана и крестовые галлоны - от ГАЗ-69.

    Далее - пружины. Можно, конечно, использовать рессоры от УАЗа, но в этом случае машина станет не по зубам. Рекомендуются задние рессоры от автомобиля ГАЗ-24 «Волга», но в этом случае они будут несколько жестковатыми. Для улучшения мягкости мазка применяются самодельные серьги - на 20 мм длиннее, чем на «Волге» - этот размер не панацея, он получен опытным путем. Так что имеет право на жизнь и самостоятельный отбор - так можно добиться желаемой мягкости. Также на автомобиль установлены амортизаторы от ГАЗ-24.Пружины устанавливаются параллельно лонжеронам рамы, то есть под углом к ​​оси машины.

    Кузов. При изготовлении кузова внедорожника использовалась листовая сталь 1,0-1,2 мм. Тело рекомендуется собирать с малых, до 1 м. Длина, панели и соединить их точечной сваркой. Так детали кузова легче обработать и придать им необходимую форму.

    Можно сделать корпус из стеклопластика - методом снятия. Во всяком случае, авторы проекта использовали тот материал, с которым было проще работать.

    Кузовные работы решено было начать с дверей. Такой раствор можно положить и в изголовье уголка. Те, кто уже имеет опыт автостроения, знают: изготовление дверей - одна из самых сложных операций. Поэтому неудивительно, что многие самоделки стремятся использовать уже готовые двери от серийных автомобилей. Но от этого часто страдает общий дизайн проекта. С серийными дверями сложно добиться индивидуальности экстерьера.

    При гибочных работах используется электромагнитная плита.

    Для дверей использовалась листовая сталь толщиной 1,4 мм, остальные части кузова собраны из панелей толщиной 1,2 мм; За исключением передних крыльев, на которые пошла миллиметровая сталь.

    Несколько слов о безопасности. С момента постройки внедорожника в конструкцию внесли элементы безопасности. лобовое стекло По периметру приварена водопроводная труба, которая вместе с стойкой выполняет функции дуги безопасности (в случае опрокидывания машины).

    Петли и замки дверные самодельные, но можно и готовые - от «Жигулей». Ручки и механизм подъема стекол - от Москвич-2140.

    Стекла салона применяются от ВАЗ-2121 «Нива». Для их установки по периметру окна под резиновым уплотнением был приварен уголок толщиной 1,2-0 мм.

    Вытяжка собрана из стальных панелей, покрытых по периметру тонкостенной трубой диаметром 16 мм. Капюшон наклоняется вперед на самодельных подковообразных петлях.

    Рулевое управление Перенесено с ГАЗ-69, но угол наклона рулевой колонки пришлось немного уменьшить. Тормозная система Использовалась от ГАЗ-24. Фары устанавливаются от Мотоцикла "Машинка" (подойдет любой подобный размер, можно сюда фантазировать).

    Задние фонари от Москвич-2140, фонари и указатели поворота самодельные. Панель приборов от ГАЗ-24, но верхняя панель собственного производства из пенопласта.

    Бензобак - полностью самодельный.Это сварной шов 80 л со стальным листом, укрепленный на раме между двумя задними поперечными балками.

    Каркас сварен из водопроводных труб диаметром 25 мм. Под крышей есть еще четыре тонких перекладины, три из которых съемные. В окно палатки вставлено оргстекло. Способ крепления оргстекла к тарпауло оказался очень эффективным, поэтому его можно рекомендовать всем любителям автоконструирования. К брезенту по периметру окна пришивается карман, вставленные в него стекла и края пропитываются дихлорэтаном (или ацетоном) как показано на рисунке.Брезент укладывают на ровную поверхность (например, Phaneur), накрывают полиэтиленовой пленкой и загружают - лучше всего песок.

    Передние сиденья машины - от автомобиля ГАЗ-24 с небольшими доработками. Зад - самодельный.

    В готовом виде самодельный джип имеет довольно воинственный вид и, как показали испытания, - отличную проходимость. На тестах автомобиль показал лучшую проходимость, чем заводская «Нива».

    В версии «пикап» максимальная грузоподъемность машины составляет 800 кг.Джип на бензине А-92 или А-95 имеет расход около 10 литров на 100 мм пробега. Опытным путем двигатель переделали под 76 бензин - немного увеличился расход топлива.

    www.4x4info.ru.

    Что можно сделать из УАЗа своими руками

    (Самодельные автомобили SUV)

    Для тех, кому интересны самоделки, УАЗ, вездеходы, самоделки:

    Построено это чудо самодельной техники в г. Днепропетровск. Идея создать машину для активного отдыха родилась у Александра Новосельцева довольно давно.И когда в его руки попал недорогой УАЗ, он послужил отличным донором для изготовления.

    Поскольку по задумке эта машина задумывалась как двухместное купе повышенной проходимости, необходимо было полностью отказаться от использования огромного кузова УАЗ. В итоге от машины осталась только рама - донор и существенно модернизированные элементы подвески, тормозов и рулевого управления. Многое было позаимствовано у УАЗ - Патриот. Довольно малолитражный родной мотор был заменен на приемный ЗМЗ-405 (16 клапанный).Был установлен воздушный фильтр с нулевым сопротивлением, ЧИПНАСТРОЙКА БЛОКА УПРАВЛЕНИЯ, ИГРОВАЯ СИСТЕМА РАБОТЫ. В результате этих переделок было получено 170 л.с. и 7000 оборотов на валу.

    Для преодоления Бродова поставили шноркель.

    Технические характеристики УАЗ-Краб:

    Двигатель

    - ЗМЗ-405 Мощность - 155 (паспорт) - 170 (после чип-тюнинга) Выхлоп - самодельный постоянный ток с двух сторон Привод - Полный бензин - АИ-95 Расход - 15-17 л / 100км Масса - 1600кг Максимальная скорость - 160 км / ч Максимальная глубина корма - 1.Шина 2 м - 305/75/16 год постройки 2006

    При условии, что КПП и раздаточные остались родными, с «короткими» трансмиссиями (4-х ступенчатая синхронизированная) - динамика разгона получилась совсем некомфортной ..! Максимальная скорость 160 км / ч, тут страшно! Бензиновый объем 75 л. Сзади размазал для бреда, под багажник Туя положил запчасти. Первые наброски кузова были применены через тягу к картинкам рамы и аррегатов, долго бились в фотошопе, но они были более модифицированы руками из картона и пенопласта.Например капюшон на муке творчества 3 раза переделывали в металле! Крышу и дверные проемы взял от Honda CR-X. Все остальные части корпуса и оперения были изготовлены самостоятельно из листового железа, щели и окрашены. Весь процесс строительства проходил в обычном гараже и занял 1,5 года. В процессе постройки название краба было присвоено автомобилю из-за широко распространенной оптики передних колес (305/75/16) и ярко-красного цвета кузова.

    Идея оправдала средства.Автомобиль, созданный для активного отдыха, принимает участие в ралли-рейдах, соревнованиях Off Roud, автомобильных выставках и Just Plocks. За 3 года эксплуатации развалились две коробки передач, одна распределительная, передний мост и сломалась рама. Радует, что запчасти есть в наличии в уголках и деревнях. И все это несопоставимо с тем количеством адреналина, которое выделяется при контакте с этим рычажным утюгом. В планах «размножение» крабов, но уже на более удивительных агрегатах, например, «Паджеро».

    Краб зарегистрирован как УАЗ-469 с переоборудованным кузовом.

    ***** Для просмотра фото УАЗ - краб (фото много) щелкните по картинкам:

    Вам также могут быть интересны следующие материалы:

    Подробнее статьи в категории: самодельные вездеходы автомобили и внедорожники. Вездеходы, построенные умелым оружием

    Или перейти в раздел: вездеходы и тракторы своими руками

    autosam.expert-club.com.

    производственные особенности, чертежи :: Сил.ru

    Ни для кого не секрет, что в нашей огромной стране есть такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их низкого качества. В этом случае на помощь приходит специальный автомобиль, который отличается высокой проходимостью. Речь идет о вездеходе. Но, к сожалению, обзавестись таким средством передвижения, которое было бы простым, экономичным и недорогим, практически нереально. Поэтому многие мастера с инженерными навыками решают создать гусеничный вездеход своими руками, учитывая свои потребности и возможности.

    Как можно использовать гусеничные вездеходы?

    Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для самых разных целей. С их помощью мы перемещаем тяжелые грузы, которые помещаются либо в кузове, либо в специальный прицеп. Если гусеничный вездеход своими руками используют для дачи, в этом случае чаще всего перевозят различные стройматериалы.

    Кроме того, такое средство передвижения обладает транспортной универсальностью, и при возникновении каких-либо непредвиденных обстоятельств можно быстро, без каких-либо затруднений, попасть в определенный пункт назначения по пересеченной местности.

    На что обратить внимание при создании самодельного вездехода?

    Если вы решили сделать гусеничный вездеход своими руками, то следует четко понимать, для каких целей он будет использоваться. Обязательно учитывайте следующие моменты:

    • Погодные условия во время работы.
    • Размеры. Ширина влияет на проходимость гусеничного полного привода, своими руками длина рассчитывается исходя из количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
    • Мощность двигателя. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
    • Назначение. В зависимости от того, для каких целей предназначено мобильное устройство, его дизайн может быть изменен.
    • Кол-во колес. Чаще всего самодельный гусеничный вездеход своими руками имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

    Создание чертежа

    Самым ответственным этапом является изготовление эскиза гусеничного вездехода.Своими руками после этого все же рисуются чертежи с расположением механизмов агрегата и его узлов. Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Они рисуются отдельно, с расчетом комбинации и производительности деталей и узлов.

    Конструктивные особенности

    Вездеход, созданный своими руками, обязательно должен иметь мотор. В основном этот элемент берется с автомобилей, чаще всего отечественных.Вы также можете одолжить его с мотоциклом. Шасси представлено резиновыми гусеницами, натяжными, подвесками, катками. Для изготовления гусениц часто используют автомобильные покрышки. Основание шасси состоит из ванны, каркаса или любого другого металлического каркаса. Для системы управления берутся самые разные комплектующие или уже готовые элементы мотоцикла или автомобиля, а также трактора. Самодельный гусеничный вездеход, своими руками, имеет систему питания, которая представлена ​​топливным баком, бензином или дизелем.Гораздо реже используют газовое оборудование.

    Технология производства

    Легкие гусеничные вездеходы изготавливаются по определенной технологии. Их создание начинается с конструкции корпуса, который должен обладать высокой прочностью и полной водонепроницаемостью. Основа самодельного транспорта должна быть прочной, поэтому берутся стальные трубы, способные выдерживать любые физические нагрузки, возникающие при движении. Затем приступаем к изготовлению гусениц. Для этого возьмите обычный лист резины и создайте кольцо резиновое.На его внешней стороне при помощи заклепок устанавливаются небольшие алюминиевые лопасти, а с внутренней устанавливаются необходимые ограничители, ширина шага которых равна ширине колес.

    На следующем этапе мосты снимаются с автомобиля через специально проделанные отверстия в кузове. В качестве защиты используются резиновые муфты. Резиновая лента прикреплена так, чтобы колеса располагались прямо по центру ограничителей. Кроме того, фиксируются и дополнительные колеса. Они нужны для поддержания ленты гусеницы в натянутом состоянии.В завершении работ в салоне вездехода своими руками вставляются сверхпрочные стекла.

    Мощность

    Таким образом, данное транспортное средство незаменимый транспорт в труднодоступной местности, где практически нет дорог. Обладая инженерно-техническими качествами, вы легко сможете создать своими руками гусеничные вездеходы, чертежи которых помогут правильно сконструировать такой агрегат.

    www.syl.ru.

    Джип-вездеходы своими руками, самоделки вездеходы - автомобилист - мастер - сделаем сами

    Невероятно, из обычной легковой машины можно сделать самый настоящий джип-вездеход .Не верю? Прочтите статью и убедитесь! Рама автомобиля состоит из двух продольных лонжеронов, расположенных с определенными последствиями, и трех поперечных балок. Лонжероны

    имеют довольно сложное сечение. Под ними - две сварные сантехнические трубы 032 мм, к которым под сварку также прикреплен сверху короб из двух гнутых гнутых стальных листов. Высота сечения лонжерона составляет от 120 мм в центральной части шпангоута до 80 мм в законцовке. Поперечные балки квадратного сечения сварены из стального листа толщиной 2 мм, а передняя балка одновременно служит резервным баком для масла, поэтому имеет сливные и заливные отверстия с пробками.Помимо перекладины, дополнительную жесткость рамы придают две диафрагмы, гнутые из стального листа (передняя толщиной 2 мм, задняя - 1,6 мм).

    Двигатель позаимствован у автомобиля ВАЗ-2101 вместе с коробкой передач (правда, на машине Н. Яковлевой последняя взята от ВАЗ-2103 - пожалуй, единственное существенное отличие - джипы). Несколько переработан воздушный и масляный фильтры.

    Трансмиссия и ходовая часть - от ГАЗ-69 на отдельных деталях от УАЗ-46Е.Один кардан - между коробкой передач и раздаточной коробкой - самодельный. Правда, Кардана и Кресты в ней серийные, от ГАЗ-69.

    В качестве рессор обоих мостов используются задние листовые рессоры автомобиля ГАЗ-24 «Волга», однако для повышения мягкости применяются самодельные серьги - на 20 мм длиннее, чем на «Волге» (размер составляет получено экспериментально). Амортизаторы - тоже от ГАЗ-24. Пружины устанавливаются параллельно лонжеронам рамы, то есть под углом к ​​оси машины.Однако их работа не усугубила их.

    Корпус - из стального листа толщиной 1,0-1,2 мм. А вся она состоит из относительно небольших (длиной не более 1 м) панелей, соединенных между собой точечной сваркой.

    Сначала мы пробовали использовать стекловолокно, но у нас не получилось. Тогда они остановили свой выбор на металле », - вспоминает Николай Яковлев. Впрочем, это вполне объяснимо: Николай работает сварщиком, и ему, конечно, такая технология знакома. Следует иметь в виду каждый самовольный продавец: очень важно найти «свой» материал.

    Кузов мы начали делать с ... дверей! - дополняет Владимир Капусто. Может кому покажется неожиданным. Однако те, кто уже имеет некоторый опыт автостроения, знают: изготовление дверей - одна из самых сложных операций. Неудивительно, что многие самоделки стремятся использовать уже готовые двери от серийных автомобилей. К сожалению, такие решения иногда идут вразрез с требованиями общего проектного решения.

    Самая распространенная операция при строительстве кусозов - это гибка.Выполнять это в тисках не очень удобно, поэтому Яковлев и Капуста оборудовали свой гараж электромагнитной плитой: это значительно повысило производительность труда.

    Для дверей использовалась листовая сталь толщиной 1,4 мм, остальные части кузова собраны из панелей толщиной 1,2 мм; За исключением передних крыльев, на которые пошла миллиметровая сталь. Нахрен использовался очень ограниченно: в основном при примерке лобового стекла. Панели были загнуты с помощью точечной сварки, для чего показанное на рисунке простое приспособление было изготовлено с помощью обычных плоскогубцев.

    За лобовым стеклом по периметру приварена водопроводная труба, которая вместе с передней стойкой выполняет функции предохранительной дуги при опрокидывании машины.

    Петли и дверные замки самодельные, хотя было бы целесообразно использовать уже готовые - скажем, от «Жигулей». Ручки и настенный подъемный механизм - от Москвич-2140.

    Стекла салона позаимствованы у автомобиля ВАЗ-2121 «Нива». Для их установки дизайнеры нашли простое и эффективное решение: по периметру окна под резиновым уплотнением угол 1.Приваривалась толщина 2-0 мм. Копать вспышки было бы намного сложнее.

    Бамперы изготавливаются прокаткой из стального листа толщиной 1,6 мм, для чего нужно было специально заточить два фасонных ролика и построить элементарный прокатный станок.

    Вытяжка изготовлена ​​из стальных панелей, покрытых по периметру тонкостенной трубой 0 16 мм. Перед лобовым стеклом предусмотрена тонкая накладка из поролона, для которой снимаются дворники. Капюшон наклоняется вперед на самодельных подковообразных петлях.Последние закреплены на П-образной рамке, которая одновременно является стойкой радиатора.

    Задний борт автомобиля также имеет каркас из тонких труб; Снаружи он покрыт стальным листом толщиной 1,2 мм, а внутри - органометой.

    Рулевое управление заимствовано от ГАЗ-69, однако в силу особенностей компоновки угол наклона рулевой колонки пришлось немного уменьшить. Тормозная система - от ГАЗ-24. Фары - мотоциклетные, от "Моретол". Изначально все четыре фары располагались строго горизонтально, машина, как говорится, не смотрелась.Потом внутренняя пара приподнялась на 10 мм - и все встало на свои места. Передняя часть автомобиля приобрела полностью законченный вид.

    Фонари задние от Москвич-2140, датчики и указатели поворота самодельные. Панель приборов от ГАЗ-24, но верхняя панель собственного производства из пенопласта.

    Двигатель в оригинальном исполнении. Это сварной шов 80 л со стальным листом, укрепленный на раме между двумя задними поперечными балками.

    Каркас сварен из водопроводных труб 0 25 мм.Под крышей есть еще четыре тонких перекладины, три из которых съемные. В окно палатки вставлено оргстекло. Способ крепления оргстекла к тарпауло оказался очень эффективным, поэтому его можно рекомендовать всем любителям автоконструирования. К брезенту по периметру окна пришивается карман, вставленные в него стекла и края пропитываются дихлорэтаном (или ацетоном) как показано на рисунке. Брезент укладывают на ровную поверхность (например, Phaneur), накрывают полиэтиленовой пленкой и загружают - лучше всего песок.

    Немного переделаны передние сиденья от автомобиля ГАЗ-24 «Волга». Задние - самодельные, их планируется доработать так, чтобы при переоборудовании машины в пикап они превращались в заднюю стенку салона.

    Наконец, вкратце о эксплуатационных данных. Пожалуй, главное достоинство джипа - отличная проходимость. Прошлой зимой во время одной из рыбалок Николай и Владимир попали в сильный снегопад, над льдом поднялись целые снежные бури. Но самодельные автомобили Эта преграда оказалась ниппельной, а «Нива» была вынуждена ждать помощи.

    В версии пикап максимальная грузоподъемность (когда задние рессоры становятся горизонтальными) автомобиль составляет 800 кг. Автомашина В. Капусто ездит на бензине АИ-93, а его расход топлива составляет около 10 литров на 100 мм пробега. На «Джипе Н. Яковлевой» двигатель переоборудовали на бензин марки А-76; Расход топлива несколько выше.

    Пробуй, дерзай, и джип-вездеход твой!

    Пан-спикерский сайт, самодельный сайт - есть все, что можно все: поделки, самоделки, украшения, детские поделки.Сделайте их сами, сделайте сами и получайте от этого настоящее удовольствие.

    Похожие материалы:

    www.pan-as.ru.


    С тех пор из-под гоголевского пера фраза «российские дороги» не стала менее актуальной. По-прежнему в каких-то богом забытых уголках страны вообще забыли мечтать об асфальтовом покрытии. Единственный выход - пересадка на вездеход. Увы, предлагаемые нами модели озеленения не способны удовлетворить потребности автомобилистов из глубины.Самым легким людям нужна небольшая, экономичная и, конечно же, дешевая машина. Высокая проходимость. Только в домашней мастерской от подруги может осуществиться такая мечта.

    Материалы и комплектующие для вездеходов

    Было бы справедливо заранее предупредить, что силовые агрегаты, снятые с автомобилей, вызывают повышенный расход топлива. Но они по сравнению с моторами мотоциклов имеют ощутимый источник питания. Изготовление гусениц также влечет за собой дополнительные затраты.

    Кузов самодельных вездеходов лучше всего строить из алюминиевого или дюралюминиевого листа.Необходимо будет приобрести стекло триплекс, жидкую резину (можно заменить силиконовой смазкой). Основным материалом для гусениц послужит лист (или полоска) резины. Одна пара мостов позаимствована у советских автомобилей - «Запорожец» или «Жигули».

    Можно выделить важные моменты, которые следует учитывать при создании вездеходных затрат гусениц.

    ТО самодельный кузов Требует таких требований, как прочность, герметичность и обтекаемость встречным потоком воздуха во время езды.Что касается геометрии, то лучшим решением будет корпус, напоминающий плоскодонную лодку.

    Ввиду того, что необходимо обкатывать (точнее - «идти») заболоченное место или даже преодолевать мелководье, должно быть минимум швов. Другими словами, вместо сварки нужно брать цельный лист, придавая нужную форму. Металлический лист идет на изготовление не только салона, но и всех отделений, в том числе и то, что предназначено для двигателя. Чтобы исключить снисходительное действие воды влагозащитным материалом (например, резиной), надежно закройте места стыков и крепления узлов.Особенно стоит позаботиться о максимальной защите аккумулятора и проводки от влаги. Лучше, если для них будут выделены специальные мины.

    Жесткость конструкции машины повышенной проходимости должен обеспечивать каркас из стальных труб. Мосты и двигатель будут установлены и закреплены на станине из медных труб.

    В корпусе проделываем отверстия, предназначенные для вывода мостов. Места шарниров полуоси и кузова (в отверстиях) тщательно уплотнены резиновыми муфтами.

    Изюминка этого вездехода - наличие гусеничного хода, без которого сложно представить движение по любому бездорожью и даже подъем. Беговая дорожка вырезана из листовой резины и сжимается. При расчете размеров гусениц измеряется расстояние между ведущими валами. Важным элементом, обеспечивающим способность легко преодолевать любые загрязнения, является капсюль, прикрепляемый с внешней стороны заклепок гусеницы. А если они выполнены в виде небольших лопастей, то яркость гусениц в воде будет играть роль лопастей.Эту идею несложно реализовать, имея под рукой толстый алюминиевый лист. Далее нужно измерить ширину колес. Это значение требуется при расчете расстояния между соседними элементами ограничителей, которые крепятся с внутренней стороны гусеницы. Центр каждого колеса как http://modelist-konstruktor.com/ должен точно совпадать со средней линией отслеживаемой ленты и, таким образом, колесо будет расположено между ограничителями.

    Привести ленты гусеницы в растянутое состояние можно следующим образом: пространство между колесами моста заполнено ведомыми колесами.

    Завершающим этапом является установка шкафа из многослойного стекла (триплекс или дуплекс) с резиновыми застежками. Вездеходы - самогусеницы, рисунки которых есть в этой статье, пользуются успехом у творческих людей.

    ОДИН, 2 ИЛИ 3 ГУСЕНИЧНЫХ ТРАНСПОРТНЫХ СРЕДСТВА, ЛЕГКИЕ

    Самосвал Ямнар

    60 серии, грузоподъемность 600 кг, гидростатическая трансмиссия, 3,6 км / ч. Pict JM M на Intermat, Вильпент, 2012 04.

    Bandwagen 2.3 D. Опубликовано Monkeltech в 2010 г. http://www.freewebs.com/monkeltech/bandwagen.htm

    Battenberg 15-PS Трактор, построенный Гансом Баттенбергом, Бавария, Германия, в 1949 году. Он был выставлен на Франкфуртской сельскохозяйственной выставке в 1950 году. Рисунок из книги Вольфганга Х. Гебхардта, изданной Schrader Verlag, Штутгарт, 2000.

    Колесный или гусеничный трактор Баттенберга, 1949 год. Рисунок из книги Уолгана Х.Гебхардт: Deutsche Raupenschlepper, Schrader Verlag, Штутгарт, 2000.

    Blank V228-230-232, 1965, Карла Бланка К.Г. Дирмштайн, Германия, 25-30 л. Рисунок из книги Волгана Х. Гебхардта: «Deutsche Raupenschlepper», Schrader Verlag, Stuttgart, 2000.

    Unirag Карла Бланка, 1951 г., для работы в саду. 8-10 л.с., 1957 г., Германия. Бланк сам достал трактор.Рисунок из книги Ричарда Робинсона: «Записки гусеничного трактора», часть третья, Country Life Ltd, Новая Зеландия, 2000.

    Lunic Tractor компании Unirag Карла Бланка, импортированный во Францию ​​компанией Ets Blanc (неродственная семья Blank), Agde, Hérault, позже, Blanc производил Lunic по лицензии в Люнеле недалеко от Нима в 50-х годах. В 1961 году произошло соглашение со Штаубом (Кубевуа). Фотография JL Jagliello в St Loup, 'Revue des Engins' из AIPETHOAC of F Pierre, 2007 11.См. Также: http: // tracteurdevigne.

    jimdo.com/tracteur-lunic/

    Tracteur Vidal, 1937, 30 л.с., для винных погребов. Жорж Видаль был известен своими портальными сельскохозяйственными тракторами. Картинка из «Revue des Engins» из AIPETOHAC Фрэнсиса Пьера, 2011 г. 09.

    Трактор Issoise из Парижа, гусеницы которого построены по лицензии Bristol. Иссуаз стал независимым в 1941 году.С 1940 по 1950 год было построено 120 единиц, но производство прекратилось в середине 50-х годов. Фотография из книги Кристиана Декомба: «Encyclopédie des tracteurs fabriqués en France des origines à nos jours», ETAI, Boulogne-Billancourt, 2001.

    Fouga B, построенный с 1948 до середины 50-х годов компанией Etablissements Fouga et Compagnie, Безье, Франция. Пневматические колеса приводили в движение гусеницы. Фотография из книги Кристиана Декомба: «Encyclopédie des tracteurs fabriqués en France des origines à nos jours», ETAI, Булонь-Бийанкур, 2001.

    Легкий вездеход. Самодельный гусеничный вездеход. Начальный этап создания самодельных вездеходов

    .

    На базе мотоблока часто изготавливают самодельные вездеходы и другие автомобили повышенной проходимости. Причин тому несколько:

    • - это энергонасыщенная транспортная единица с высокими тяговыми характеристиками, собранная на раме;
    • управление двигателем и трансмиссией перенесено на удобные ручки;
    • масса мотоблоков невелика, их можно транспортировать в нужное место в багажнике, кузове или на прицепе легкового автомобиля.

    Для охоты и рыбалки востребованы легкие мини вездеходы. Но промышленность пока не видит коммерческих перспектив в создании комплектов навесного оборудования, превращающих серийный мотоблок в транспорт повышенной проходимости. Есть довольно интересные примеры создания таких машин. Таймеры создали образцы для подражания. При разработке новых интересных устройств есть место для идей.

    Характеристики судов-мотоблоков

    Основные узлы, которые необходимо приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

    • rama, служит для организации мобильного транспортного средства;
    • задний мост нужен для установки задних колес;
    • посадочное место для водителя, желательно защитить его от влаги и грязи из-под колес;
    • Осветительная система нужна для безопасного передвижения в любое время суток.

    Мотоблок-вездеход выполнен в виде единого транспортного средства. Его грузоподъемность должна составлять около 200 кг. Ширина рассчитывается из условий сопротивления опрокидыванию, обычно она составляет от 1100 мм и более.

    Современные мотоблоки Нева, Югра, МТЗ и др. Оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км / ч. По бездорожью, при путях или прогретых местах скорость может упасть до 1-2 км / ч.

    Как сделать самодельный колесный вездеход

    Пример чертежа путей низкого давления

    Имеет смысл оборудовать базовый агрегат.Причина в том, что лучшие показатели по крутящему моменту бензиновых и дизельных двигателей имеют при частоте вращения коленчатого вала примерно 75-85% от максимальной.

    Двигатель должен иметь систему принудительного охлаждения. При движении с малой скоростью набегающего потока будет недостаточно для поддержания оптимального теплового режима.

    Рама всего прохода

    Пример чертежа Рама Рама

    Рама создается между передним и задним мостами. В основном лучше использовать профильные трубы прямоугольного или квадратного сечения.Они обеспечивают большую жесткость, чем накатные уголки, люстры и балки такой же массы.

    Стыковка элемента колесной вездеходной рамы может быть жесткой, тогда она будет формироваться в едином формате. При использовании тяжелых мотоблоков «Нева» или МТЗ этот вариант будет предпочтительнее.

    Как вариант, делается разрывной каркас (заполнение), вариант применяется для местности со сложным профилем. Здесь артикуляция осуществляется через короля. Передний и задний мосты имеют независимую подвеску.Такие вездеходы создаются на базе мотоблоков «Нева» и «Югра».

    Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жестким каркасом.

    Задний мост и подвеска самодельных вездеходов

    В некоторых самоделках для упрощения конструкции используется уже готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет устанавливать на легкий вездеход.Подвеска выполнена на амортизаторах для плавного хода и низкой вибрации.

    Остальные мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на самокате «муравейник». При движении есть небольшое покачивание, при этом колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

    Соединить задний мост длинным закаленным болтом. Для упругого сочленения. , используются резиновые вставки, например, сайлентблоки.Это улучшает характеристики вездехода Motoblock.

    Лыжный мост задней оси используется зимой. Сопротивление движению минимальное, конструкция значительно упрощена.

    Колеса (камеры низкого давления)

    Для передвижения по влажному и розовому дому можно вносить грунт. Они обеспечивают хорошее сцепление с дорогой. Лучше себя ведут камеры низкого давления большого диаметра. Пневматика оказывает минимальное давление на землю, а наличие заключенного в камерах повышенной проходимости воздуха создаст плавающий вездеход.

    Для установки на задний мост используются самодельные или специальные колеса вездеходов, болот и снегоходов. Приобретайте на них сборку или отдельные элементы: Шину, Камеру, Диск. Собрать колесо несложно.


    Повысить проходимость обычных колес на камерах низкого давления за счет создания дополнительного протектора. Например, дополнительно закрепить камеры цепями, конвейерной лентой, самодельными трактами или иным способом.

    Другой вариант - вырезать покрышку подвесной машины.Глубина зацепа конструкции достигает более 20-25 мм. Повышается сопротивление качению, при этом резко снижается коэффициент устойчивости.

    Сборка самодельного вездехода

    Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

    1. Мотоблок устанавливается на сварной или готовый каркас.
    2. Мост задний, при необходимости передний.
    3. На раме расположено сиденье.
    4. Рулевое управление установлено, если это предусмотрено чертежом и схемой.
    5. Защита крепится к раме, она сделана из пластика или металлического листа.
    6. Будущий водитель должен проверить удобство посадки, при необходимости предусмотреть вспомогательные приспособления для регулировки посадки.
    7. Работоспособность тормозов проверена.
    8. Установлены электрические цепи и осветительные приборы.

    По мере изготовления отдельных элементов и узлов они проверяются.Запас прочности пятикратный.

    После завершения стендовых испытаний поля продолжаются. Нужно знать, как машина ведет себя в сложных условиях.

    Купить фаркоп и прицеп к мотоблоку в интернет-магазинах

    Самодельные гусеничные вездеходы своими руками

    Использование гусениц поможет снизить удельное давление на грунт. Вес распределяется по всей площади гусениц. Такой тягач-вездеход на базе мотоблока способен преодолевать песок, заболоченные участки, крутые подъемы и другие препятствия.

    Некоторые самоделки изготавливают тракторы для гусениц с металлическими пластинами толщиной более 5 мм. К пластинам привариваются кольца из водопроводных труб. Еще один вариант дорожек - полностью из нарезанных по длине труб ПВХ. Гусеницы монтируются между собой на конвейерной ленте или другом основании.

    Из композитных материалов проще сделать тракты. Для этого используется стекловолокно и эпоксидная смола. В качестве каркаса используется фурнитура из стекловолокна. В специальных формах составляют трактаты.После изготовления нужного числа их собирают в гусеницу. При изготовлении трекеров из композитных материалов в элементах используются элементы из шарнирно-стойких сталей.

    Возможны варианты использования деревянных гусениц. Потребуется их пропитка защитными смесями.

    Самый простой способ сделать гусеницы для Motoblock Motion - это использовать конвейерную ленту. На одну гусеницу нужно две полосы. Их соединяют с кольцом, а затем с помощью отрезков стальной трубы создают гусеницу.

    На видео вы можете увидеть вариант изготовления водонепроницаемого корпуса, закрепленного на фурнитуре. В этом случае гусеничный движитель позволит передвигаться не только по земле, но и по воде. Получается вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

    Не секрет, что в нашей огромной стране есть такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их низкого качества. В этом случае на помощь приходит специальный автомобиль, который отличается высокой проходимостью.Речь идет о вездеходе. Но, к сожалению, обзавестись таким средством передвижения, которое было бы простым, экономичным и недорогим, практически нереально. Поэтому многие мастера с инженерными навыками решают создать гусеничный вездеход своими руками, учитывая свои потребности и возможности.

    Как можно использовать гусеничные вездеходы?

    Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для самых разных целей. С их помощью мы перемещаем тяжелые грузы, которые помещаются либо в кузове, либо в специальный прицеп.Если гусеничный вездеход своими руками используют для дачи, в этом случае чаще всего перевозят различные стройматериалы.

    Кроме того, такое средство передвижения обладает транспортной универсальностью, и при возникновении каких-либо непредвиденных обстоятельств можно быстро, без каких-либо затруднений, попасть в определенный пункт назначения по пересеченной местности.

    На что обратить внимание при создании самодельного вездехода?

    Если вы решили сделать гусеничный вездеход своими руками, то следует четко понимать, для каких целей он будет использоваться.Обязательно учитывайте следующие моменты:

    • Погодные условия во время работы.
    • Размеры. Ширина влияет на проходимость гусеничного полного привода, своими руками длина рассчитывается исходя из количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
    • Мощность двигателя. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
    • Назначение. В зависимости от того, для каких целей предназначено мобильное устройство, его дизайн может быть изменен.
    • Кол-во колес. Чаще всего самодельный гусеничный вездеход своими руками имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

    Создание чертежа

    Самым ответственным этапом является изготовление эскиза гусеничного вездехода. Своими руками после этого все же рисуются чертежи с расположением механизмов агрегата и его узлов.Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Они рисуются отдельно, с расчетом комбинации и производительности деталей и узлов.

    Конструктивные особенности

    Вездеход, созданный своими руками, обязательно должен иметь мотор. В основном этот элемент берется с автомобилей, чаще всего отечественных. Вы также можете одолжить его с мотоциклом. Шасси представлено резиновыми гусеницами, натяжными, подвесками, катками.Для изготовления гусениц часто используют автомобильные покрышки. Основание шасси состоит из ванны, каркаса или любого другого металлического каркаса. Для системы управления берутся самые разные комплектующие или уже готовые элементы мотоцикла или автомобиля, а также трактора. Самодельный гусеничный вездеход, своими руками, имеет систему питания, которая представлена ​​топливным баком, бензином или дизелем. Гораздо реже используют газовое оборудование.

    Технология производства

    Легкие гусеничные вездеходы изготавливаются по определенной технологии.Их создание начинается с конструкции корпуса, который должен обладать высокой прочностью и полной водонепроницаемостью. Основа самодельного транспорта должна быть прочной, поэтому берутся стальные трубы, способные выдерживать любые физические нагрузки, возникающие при движении. Затем приступаем к изготовлению гусениц. Для этого возьмите обычный лист резины и создайте кольцо резиновое. На его внешней стороне при помощи заклепок устанавливаются небольшие алюминиевые лопасти, а с внутренней устанавливаются необходимые ограничители, ширина шага которых равна ширине колес.

    На следующем этапе мосты снимаются с автомобиля через специально проделанные отверстия в кузове. В качестве защиты используются резиновые муфты. Резиновая лента прикреплена так, чтобы колеса располагались прямо по центру ограничителей. Кроме того, фиксируются и дополнительные колеса. Они нужны для поддержания ленты гусеницы в натянутом состоянии. В завершении работ в салоне вездехода своими руками вставляются сверхпрочные стекла.

    Выход

    Таким образом, данное транспортное средство незаменимый транспорт в труднодоступной местности, где практически нет дорог. Обладая инженерно-техническими качествами, вы легко сможете создать своими руками гусеничные вездеходы, чертежи которых помогут правильно сконструировать такой агрегат.

    Легкие вездеходы с огромными камерами способны преодолевать сильное бездорожье, по которому другие типы внедорожников не могут проехать.Самостоятельно изготовленные автомобили этого типа просты, так как нет сложной технической базы ни с чем, что снискало признание большинства самодельных мастеров. Такая техника особенно востребована у жителей сельской местности, где наносы сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

    Разновидности самодельных вездеходов

    В зависимости от типа конструкции и шасси различаются следующие типы самодельных вездеходов:

    1. Лодочные болота. Имеют простую конструкцию и относительно дешевы в изготовлении. Оснащен подвесным мотором и позволяет перемещаться по мелким водоемам.
    2. Болото на гусеничном ходу Позволяет ездить по заросшим водоемам, но достаточно сложным и дорогам в изготовлении, так как требует крепления гусениц особого типа.
    3. Шины низкого давления - Самый простой и перспективный вид болота, эксплуатационные качества которого зависят от конструкции и надежности шин.

    Некоторые самоделки впоследствии стали серийными. Так случилось с тем, что сейчас известно во всем мире.

    Виды самодельных вездеходов на шинах низкого давления

    Самодельные вездеходы на шинах низкого давления, имеющие такой же принцип перемещения по бездорожью, могут различаться по конструкции. Выделяют следующие основные типы транспортных средств:

    1. Caracat полноприводный . В его конструкции использованы элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей.У него полный привод, раздатка и адаптированный корпус лодки в его нижней части, а герметичность добавляет вездеход плавучести. Он предназначен для преодоления сушек и болот, способен доставлять товары и людей в труднодоступные места.

    2. Трехколесный велосипед на шинах низкого давления . Он отличается максимально простой конструкцией, и его может изготовить практически любой автолюбитель в условиях гаража. За основу таких всегда часто берут мотоцикл IL Planet 3, благодаря его выносливости и неприхотливости.

    3. Самодельный каракет с мотором мотоциклетный szd . Его особенностью является расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали шасси традиционно взяты с автомобилей, а в передней части используются элементы мотоцикла. Для изготовления каркаса используются трубы, капеллеры и уголки.

    4. Способы шин низкого давления на базе легковых автомобилей или квадроциклов .Изготовлен с использованием уже готовых основных агрегатов с переделкой трансмиссии и ходовой части, а также укомплектован шинами низкого давления.

    Как сделать вездеход на шинах низкого давления?

    Работа по изготовлению универсального прохода начинается с составления плана мероприятий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и деньги:

    1. Наличие свободного времени, позволяющее регулярно выполнять работы по сборке вездехода.При его отсутствии лучше вообще не заводить.
    2. Бюджетное планирование. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить некоторую сумму на непредвиденные расходы. или поломки.
    3. План развития. При наличии опыта разработки транспортных средств или конструкторских инженерных отделов возможно самостоятельное создание чертежа вездехода.При отсутствии таковых используют чужой опыт и готовые чертежи, имеющие достаточную сеть в Интернете.

    Шины низкого давления своими руками

    Шины этого типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет сделать автомобиль проходимым по любому бездорожью. В зависимости от конструктивных особенностей такие шины делятся на следующие типы:

    1. Арочный. Отличаются увеличенными размерами по сравнению со стандартным колесом в 5 раз по ширине и имеют толщину до 700 мм.Давление в них как в обычной трапезе - 0,05 МПа. Устанавливается исключительно на главный диск.
    2. Широкопрофильный. Другой с овальным дизайном и давлением ниже стандартного до 2x раз. Чаще используется в подъемном транспорте.
    3. Тороид. Они выполнены в камерном и бескамерном исполнении, отличаются высокой популярностью у автолюбителей.
    4. Пневматическая тележка , имеющая грунтовку для улучшения характеристик проходимости и ребра жесткости, придающие всей конструкции устойчивость и долговечность.

    Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться интересной для многих автолюбителей. Но для своей многоборья сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

    1. Выбор исходного материала, например, шин сельскохозяйственной или авиационной техники, а также других видов промышленного транспорта.

    2. Протектор очищается, моется и сушится, после чего рисуется желаемый узор для создания собственного рисунка, а также удаляются излишки проволоки и резины.

    3. Для удаления излишков проволоки внутренняя часть колеса обрезается и шнур удаляется с помощью.

    4. Излишки резины также удаляются лебедкой, делая надрезы по окружности и прикрепляя их клещами к тросу, аккуратно оттягивая и обрезая ножом.


    5. После снятия слоя протектора поверхность зачищается наждачной бумагой.

    6. Диск в сборе. Для этого используют стандартный приводной отрезной диск, либо сваренный из пластин и труб, после чего его тщательно полируют, чтобы исключить повреждение камеры.

    7. Шина натягивается на диск и фиксируется ремнями или пожарным шлангом, после чего прокачивается. Колесо готово.

    Какой выбрать тип протектора для универсального прохода?

    Для выбора желаемого типа протектора для вездеходов с шинами низкого давления необходимо учитывать следующие факторы:

    1. Протектор должен обладать способностью самоочищаться. Это свойство особенно актуально для использования вездеходов в суровых и заболоченных местах.
    2. При использовании вездеходов шины подбираются с низким и неглубоким рельефом, иначе при разрыве их верхнего слоя сцепления будет недостаточно для полноценного движения.
    3. При использовании на заснеженных участках и на песчаниках выбирают шины с редким рисунком.

    Выбор двигателя для универсального

    Чаще всего в качестве силового агрегата для самостоятельного изготовления вездеходов используется тип:

    1. Мотоцикл.
    2. Автомобиль ЗАЗ.
    3. Мотоблок.
    4. Отечественные автомобили.

    Наличие вездехода принципиальной разницы не имеет. Еще важнее рассмотреть такую ​​особенность, как , обеспечивающую его достаточное охлаждение. Так как автомобиль эксплуатируется круглый год в различных температурных условиях и на небольшой скорости. Для этого хорошо подходит двигатель ЗАЗ, хорошо переносящий перепад температур. С наилучшей стороны зарекомендовали себя и способы работы на силовых агрегатах мотоблоков.

    Еще одним важным критерием выбора двигателя будущего самодела является его мощность .

    Электропитание должно быть достаточным, чтобы через проход низкого давления на шинах низкого давления оставалась грязь, вода или глубокий снег.

    Выбирая агрегат с запасом мощности, вы получаете лучшую производительность, предупреждаете о перегреве и создаете условия для максимально длительного срока службы.

    Особенности ходовой части вездехода

    Шасси вездеходов на шинах низкого давления выполнено в форме, дающей лучшие качества наилучшего качества, повышая комфорт управления транспортом и удобство вождения для водителя и пассажиров.У этого типа конструкции есть главный недостаток - трудоемкость.

    Для его создания трубы, уголки и швеллеры из прочной легированной стали создают прочную основу, способную работать в течение нескольких лет без поломок. Рама бывает цельной и шарнирно-сочлененной. Последний имеет высокий рабочий потенциал, но сложность изготовления делает его довольно редким в самодельных конструкциях.

    Последовательность самостоятельной сборки цельнопроходного

    Сборка выездов на шины низкого давления включает следующие этапы:

    1.Выбор типа вездехода и фундаментов, на которые будут монтироваться агрегаты и детали. Для этого используются рамы автомобилей или мотоциклов, а также самодельная конструкция, разработанная собственными силами или заимствованная по зарубежным чертежам.

    2. Изготовление и сборка подвески с задним мостом. Для этого оптимальным решением является самостоятельной конструкции А, хотя на ее создание уйдет гораздо больше времени, в итоге получатся вездеходы с более высокими ходовыми качествами и комфортом.


    3. Установка колес. Выполняется после окончания работ по созданию заднего моста и подвески. Металлические ступицы используются для крепления фотоаппаратов. Правильно изготовленные или подобранные колеса низкого давления обеспечат безопасность на бездорожье при движении и хорошую управляемость.

    4. Установка двигателя. Особое внимание уделяется правильному устройству системы охлаждения.

    5. Установка дополнительных систем. Включает в себя подключение тормозной системы, коммуникации по отводу выхлопных газов, сцепление и др.На этом этапе устанавливается корпус вездехода и светотехника.

    6. Окончание работы и тестовый тест, показывающий работоспособность узлов и систем. При наличии проблем или моментов, требующих доработки, недостатки устраняются, после чего вездеход готов к эксплуатации.

    Видео Испытания самодельного вездехода

    Наша страна занимает огромную территорию и далеко не во всех ее уголках есть возможность передвигаться по приличным дорогам.Например, в северных регионах и на Дальнем Востоке зачастую без машины с повышенной проходимостью не обойтись.

    А что может предложить промышленность для таких случаев? А нужен ли вездеход маленький, экономичный и недорогой? Увы, в продаже таких образцов нет и, скорее всего, долго не будет. Здесь представлены самодельные вездеходы, каждый в соответствии со своими потребностями и возможностями. В этой статье мы шаг за шагом рассмотрим принципы изготовления таких устройств и дадим несколько советов начинающим конструкторам всепоглощающей техники.Начнем с того, что рассмотрим, как классифицируются вездеходы.

    Виды вездеходов

    Среди самоделок популярны две основные схемы - гусеничные машины и агрегаты на пневматике низкого давления, на этих примерах и познакомимся с машинами.

    Самодельные вездеходы на гусеницах

    Довольно сложные машины в модном производстве имеют свои плюсы и минусы. Из положительных характеристик можно выделить высокую проходимость, в этом плане конкурентов у гусеничных вездеходов нет.Машины этого класса чаще всего строятся с использованием автомобильных силовых агрегатов, поэтому они выше, чем у других моделей, но и запас хода солидный, в отличие от бремеров с моторами мотоциклов.

    Самодельный гусеничный вездеход с двигателем от ВАЗВ «Классика»

    Недостатком таких конструкций является относительная сложность производителя - гусеницы. Можно, конечно, попробовать применить гусеницы от промышленных изделий, например того же снегохода «Буран», но не во всех случаях такие гусеницы будут подходящим вариантом.Главный недостаток - дороговизна изготовления вездеходов. Даже если большинство комплектующих находится в собственном гараже, затраты все равно будут выше (как по времени, так и по финансам) по сравнению с колесными собратьями.

    Самодельные вездеходы на шинах низкого давления

    Чаще встречаются среди дизайнеров-любителей. Этому способствует несколько причин, первая из которых - простота изготовления.

    Рама на базе караката и двигатель мотоцикла

    Создать, например, трехколесную трассу повышенной проходимости намного проще, чем ее гусеничный аналог, без дефицита или сложных узлов в изготовлении узлов, комплектующие намного дешевле и доступнее, такой же двигатель мотоцикла, например.Конечно, уровень комфорта будет ниже, но никто не запрещает, сделать на самодельном каркасе небольшую кабину и оборудовать ее обогревателем.

    С чего начать?

    Для начала следует решить, в соответствии с вашими потребностями, какой тип вездехода вы собираетесь строить. Все зависит от конкретных условий и личного желания, поэтому что-то посоветовать сложно. Единственное, если у вас нет опыта работы с гусеничными механизмами, пожалуй, стоит начать с простой пневматики.

    Далее мы определяемся с условиями эксплуатации, с грузоподъемностью и грузоподъемностью и на основе этих данных планируем общую концепцию будущей машины. После того, как вы сможете перейти к эскизному проекту вездехода, на котором запланирована компоновка и расположение всех узлов и агрегатов автомобиля, не забудьте про водителя с пассажирами, если аппарат многоместный.

    Примечание: Чтобы облегчить выполнение эскизов макетов, составьте из плотной бумаги масштабные модели основных узлов станка и переходите к бумажным фигуркам человечков в таком же масштабе - так будет намного удобнее на начальном этапе не раз за разом рисовать одни и те же контуры в поисках оптимального места.

    Выбираем двигатель

    Для всех двигателей подходит не каждый двигатель, главное требование к нему - наличие принудительного охлаждения, так как вездеходы обычно развивают малую скорость, обычный мотоциклетный мотор например будет перегреваться. Поэтому, если вы решили использовать такой силовой агрегат, то позаботьтесь о его охлаждении хотя бы с помощью вентилятора и элементарного кожуха, который организует движение воздушного потока.

    Конечно, двигатель должен иметь достаточный источник питания, чтобы вездеход мог ехать в любых условиях.Рассчитать необходимую максимальную мощность мотора можно по формуле: N DV. Максимум. = 10 -3 Н уд. м п; (Н ДВ. Макс. - Максимальная мощность, Н УД - Удельная мощность на тонну веса, которая должна быть в пределах 20 - 35 л.с.).

    Если машина предполагается круглогодичной, предпочтительнее использовать четырехтактный мотор. Такие двигатели легче заводятся и более устойчивы при отрицательных температурах, чем их двухтактные (хотя их удельная мощность немного ниже). Конкретных рекомендаций по типу двигателя - бензиновый или дизельный нет, у каждого есть свои плюсы и минусы.

    Среди двигателей отечественного производства хорошо зарекомендовали себя мотоциклетные моторы М-67, а из автомобильных двигателей можно отметить семейство «Зазовские». Довольно часто можно увидеть двигатели, собранные на базе тракторных стартеров с использованием деталей других двигателей и работающие с разными сцеплениями и коробками передач. Недавно раздали вездеходы из мотоблока. Это связано с появлением на рынке недорогих силовых агрегатов.

    В последнее время мастера конструируют вездеходы на гусеницах и шинах низкого давления с использованием китайских двигателей, выпускаемых по лицензии японских компаний.Эти моторы отличаются надежностью, неприхотливостью и невысокой ценой при вполне достаточной мощности. Обратите внимание при разработке машины.

    Шасси

    В конструкции шасси лучше всего использовать независимые подвески колес, хотя технологически они более сложные, но обеспечивают комфортные условия водителю и пассажирам. Наряду с колесами на основе пневматики низкого давления дает хороший эффект.

    Рама может быть как пространственной конструкции, так и плоской, при этом цельной или шарнирно-сочлененной (для гусеничной и колесной техники).Кстати, шарнирно-сочлененная конструкция гусеницы везде имеет большой потенциал для работы дизайнерской мысли, но из-за своей сложности она мало находит применения в таком регионе, как вездеходы своими руками.

    Для изготовления рам используют люстры, уголки и трубы разного сечения и размеров.

    Самодельный Werethod на шинах низкого давления, с полным приводом и каркасом изломного типа.

    Представляем Вашему вниманию самодельный хриплый вездеход.Этот вездеход способен не только ездить по бездорожью, но и превосходно преодолевать водные преграды. Обжатие обеспечивается пневматическими колесами и герметичным корпусом. Техника способна помимо водителя перевозить полтонны груза.

    Материалы, используемые для строительства прохода:

    • ДВС - Тигр-390э мощностью 13 л.с.
    • КПП 5 ступ. Из машины Гольф-2.
    • Рукоять и туфли тоже от Golf.
    • Мосты от ВАЗ Классика.
    • Трубы профильные.
    • Листовой металл.

    Рассмотрим подробнее этапы постройки и основные узлы вездехода.

    Каркас проходной сварен из профильной трубы. Двигатель тигр-390э установлен на рамном четырехтактном одноцилиндровом двигателе.

    Мосты от ВАЗ "Классика".

    Улучшить передний мост вездехода.

    А вот детали, используемые для блокировки дифференциалов:

    На двигатель установили карбюратор К65С, после чего оборот двигателя увеличился до 5 тыс.Карбюратор довольно просто регулируется и отлично работает.

    Резина разрезает следующий клык, чтобы можно было цепляться дальше. Разрез в том месте, где находится внутренний шнур.

    Изготовлены диски.

    Ниже представлена ​​схема изготовления колес с основными размерами:

    Для изготовления дисков использовался бочонок 50 см толщиной 1,5 мм, торец 45 градусов толщиной 2 мм, а за основу был взят диск от классической 13-дюймовой вазы.Диск крепится на 6 штатных гаек М6. Также есть два стопорных кольца.
    Вес диска в сборе 22 килограмма.

    Камера весит 15 кг, рекомендованная шина от ВИ-3 однозаходная с четырьмя слоями, ширина грунта примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

    Запорное кольцо.

    Самодельный вулканизатор.

    Изготовлен глушитель. Длина глушителя 400 мм, диаметр 11 сантиметров, для придания жесткости последней банке автор сделал эллипс.Первая и вторая банка выполнены толстостенными.

    Ось крепления к раме.

    Задние полуразы.

    Установлен генератор 14Б 65а.

    Самодельные вездеходы успешно прошли испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход чувствует себя отлично.На первой и второй передачах легко преодолеваются любые препятствия.
