Розетка для электроплиты legrand: как выбрать правильно

Розетки и вилки Legrand

Электрическая печь — это один из самых мощных потребителей электроэнергии в квартире, поэтому для электроплиты розетка несколько отличается от обычных представителей этого электрооборудования. К ним предъявляются особые требования, как по качеству контактной части, так и по способу подключения.

Компания Legrand сделала акцент на высокое качество предлагаемой продукции, розетки Legrand получили особое распространение, и именно об этих розетках мы поговорим более детально.

Содержание

• Виды розеток Legrand для электрических плит
  • Однофазные розетки Legrand
  • Трехфазные розетки Legrand
• Подключение розеток Legrand
  • Подключение однофазной вилки и розетки Legrand
  • Подключение трехфазной вилки и розетки Legrand
• Вывод

Виды розеток Legrand для электрических плит

На данный момент компанией выпускаются несколько видов розеток для электрических печей. Главным их различием является количество фазных проводов. Это могут быть розетки для однофазной сети и для трехфазной.

Однофазные розетки Legrand

Однофазные розетки Legrand

Визуально однофазная розетка legrand для электроплиты отличается от других розеток и своего трехфазного собрата конструкцией. В первую очередь, это выражено в количестве контактов, два из которых имеют привычную круглую формы, а один — прямоугольную.

Итак:

• Главным отличием таких розеток является номинальный ток, на который они рассчитаны. На данный момент можно встретить изделия с номиналом в 20 и 32А.
• Уровень пыле- и влагозащищенности у них обычно IP 20, но можно встретить и более защищенные модели.

Обратите внимание! Уровень пылезащищенности обозначается первой цифрой после индекса «IP». Он может колебаться от 0 до 6. Чем больше, тем лучше защита. По влагозащищенности уровень защиты может колебаться от 0 до 8 и здесь тоже, чем выше цифра, тем выше уровень защиты, но и цена более защищенных моделей возрастает.

• Еще одним важным параметром является сечение подключаемого провода. Оно может варьировать от 6 мм² до 10 мм². Здесь выбор целиком зависит от используемого для подключения кабеля.

Трехфазные розетки Legrand

Трехфазная вилка и розетка Legrand

Трехфазная розетка legrand для плиты отличается от своих собратьев количеством силовых контактов. Их у нее аж пять, из которых четыре имеют привычную круглую форму и один контакт прямоугольной формы. Все эти контакты имеют закрывающиеся шторки, которые блокируют попадание воды и пыли при отключенной вилке.

Итак:

• Главным отличием таких розеток так же является номинальный ток. Он может быть 20, 32 и 40А.

Обратите внимание! Хоть номинальный ток практически и идентичен номиналам однофазной розетки, благодаря более высокому напряжению пропускная способность таких розеток выше. Так к трехфазной розетке в 20А можно подключать приборы мощностью до 7,5кВт.

В то же время к однофазным розеткам с таким же номинальным током можно подключить электроприборы с мощностью лишь в 4 – 4,5кВт.

• Также трехфазные розетки отличаются по степени защиты. Как и у однофазных собратьев, она обычно варьирует в пределах IP 20 – IP 22.
• Возможное сечение используемого провода также может варьировать в пределах       6 – 10 мм². Что, учитывая более высокое напряжение питающей сети, вполне достаточно для подключения.

Подключение розеток Legrand

Подключается розетка Legrand для плиты, исходя из параметров питающей сети, и в зависимости от подключения вилки.

Ведь в случае подключения данного вида электроприборов крайне важно соблюсти соостность фазных и нулевых выводов на розетке и вилке. Поэтому в нашей статье мы рассмотрим не только вопросы подключения розетки, но и вилки питания электрической печи.

Подключение однофазной вилки и розетки Legrand

На фото представлена однофазная схема подключения электроплиты

Питание электрической плиты целесообразно выполнять от отдельного автоматического выключателя. Согласно п. 9.6 ВСН 59 – 88, для электрических плит номинальной мощностью до 8кВт это должны быть автоматы или предохранители на 25А.

При этом, если вы выполняете монтаж своими руками, не забудьте правильно подобрать сечение провода. Этот вопрос мы рассматривали в одной из предыдущих наших статей. Итак, последовательность операций по подключению должна быть следующая.

• Подводим к нашей розетке трехжильный провод. Один из этих проводов фазный, второй провод, который согласно п.1.1.29 ПУЭ обозначается голубым цветом, – нулевой, и третий, который обозначается желто-зеленым цветом, – защитный.
• Если розетка электроплиты уже установлена, то подключаем к нему наш провод. При этом защитный провод должен быть подключен к выводу прямоугольного контакта розетки. Нулевой провод желательно подключить к парному левому контакту розетки, а фазный — к крайнему правому.

Обратите внимание! Хоть исполнение этих норм и не обязательно, но они значительно упрощают последующее обслуживание и ремонт.

Поверьте, простое следование этим правилам сбережет массу сил и эмоций вам или электрику, который придет разбираться с поломкой.

• Конструкция розетки и вилки Legrand такова, что она позволяет коммутировать их только в одном положении. Это сделано не спроста. Ведь расположение фазного и нулевого проводов для электрической плиты очень важно. Поэтому при подключении вилки это следует обязательно учесть.
• Исходя из этого, подключаем наш фазный провод к крайнему правому контакту, нулевой к крайнему левому, а защитный к расположенному чуть выше прямоугольному разъёму. В итоге у нас должно получиться, что фазный контакт вилки вставляется в фазный контакт розетки. Это очень важно.
• Теперь провод, идущий от вилки, подключаем непосредственно к электрической плите. Фазный провод следует подключить к контактам «1», «2» и «3», еще они могут быть обозначены как «L1, 2, 3» или «Ф1, 2, 3», а могут быть просто выделены визуально. Подключение осуществляем на любой из них, а между всеми тремя выводами устанавливаем перемычку.
• Нулевой провод, идущий от вилки, подключаем к выводам «4», «5» ( N1,N2) или просто выделенным визуально. Между ними производитель обычно сам устанавливает перемычку. Если ее нет, то обязательно поставьте ее.

Обратите внимание! Если после окончания подключения вы обнаружите, что часть функций вашей электроплиты не работает, то высока вероятность того, что вы не установили или некачественно установили перемычки на фазном или нулевом проводах.

• В последнюю очередь, как и на представленном нами видео, осуществляем подключение заземляющего провода. Делается это подключение к выводу «6» или к обозначенному соответствующим образом контакту. После этого, проверив правильность и надежность крепления всех контактов, можно проверить работоспособность нашей электрической печи.

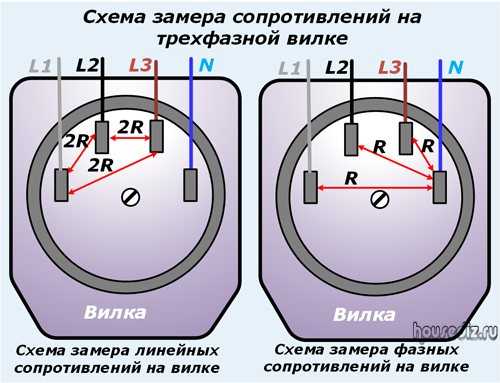

Подключение трехфазной вилки и розетки Legrand

Трехфазная схема подключения электроплиты

Розетка для плиты Legrand трехфазного исполнения подключается практически идентично. Отличием является только количество подключаемых проводов, которое для трехфазной сети может быть равно четырем или пяти.

Способ подключения с двумя фазными проводами используется крайне редко и должен быть как-то обоснован. Обычно его используют люди, разбирающиеся в электротехнике, и поэтому способ подключения на четыре провода мы описывать не будем.

Итак:

• От распределительного щитка к нашей розетке должно быть подведено пять проводов. Согласно п.1.1.29 ПУЭ, это должны быть желтый, зеленый и красный фазные провода, а также голубой нулевой и желто-зеленый защитный провод.
• Трехфазная розетка на электроплиту также имеет пять контактов. Это три расположенных горизонтально фазных вывода; расположенный ниже один нулевой вывод и расположенный выше защитный вывод, который имеет прямоугольную форму.
• Подключаем наши фазные провода к трем соответствующим контактам. Нулевой и защитный провод — к соответствующим выводам розетки.
• На вилке делаем то же самое. К трем расположенным рядом контактам подключаем фазные провода и соответственно нулевой и защитный провода.

Обратите внимание! Для трехфазной розетки чередование фазных проводов не имеет значения. Главное, не перепутать фазный с нулевым или защитным.

• Теперь подключаем провод от вилки непосредственно к печи. Фазные провода садим на выводы «1», «2» и «3». Причем, если между ними есть перемычка, ее следует обязательно снять. Если вы этого не сделаете, то при подаче напряжения произойдет короткое замыкание.
• Нулевой и защитный провода подключаем так же, как и при однофазном подключении. Если вы все сделали, как велит наша инструкция, то после проверки всех соединений можете смело подавать напряжение. Все будет работать, как часы.

Вывод

Если вы имеете возможность выбора, к какой сети подключать вашу электрическую печь, то: трехфазная сеть однозначно имеет значительно более качественные показатели по всем параметрам. И кажущаяся сложность подключения не должна вас смущать, ведь теперь вы знаете, что сделать это достаточно легко, и помощь профессионального электрика вам не нужна.

Розетки силовые для электроплит.

Розетки силовые для электроплит.

Электрическая плита является одним из самых главных бытовых приборов на кухне. Розетка для электроплиты должна отвечать требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть с заземлением, т. к. эти силовые коммуникации представляют повышенную опасность. В большинстве домов до 50-х годов постройки заземление не устанавливалось, поэтому надо пригласить электрика- профессионала для консультации. Также необходимо проследить за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Важные требования к электрической сети и проводке:

Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;

Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм2;

Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;

Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;

Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;

Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.



Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов: скрытой установки, накладные, комбинированные.

Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;

Фото – типы

Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках. Самый распространенный вариант- разъем для розетки эл. плиты РШ/ВШ

Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.





Фото – план разводки проводки на кухне

Видео: как подключить электроплиту



Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

Фото – схема подключения к  однофазной сети

Фото – схема подключения к  однофазной, двух и трехфазной сети.

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):



И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;

Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;

Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;

При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;

Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже.

Фото – клемма заземления

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.



Фото – схема соединения контактов

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

Купить обычную розетку под электроплиту марки РШ/ВШ. можно в любом городе России, Беларуси и других стран СНГ.

razjem-dlja-el-plity-rsh-vsh

электрический — 4-проводное подключение к 3-проводной розетке печи

Задавать вопрос

спросил 1 год, 3 месяца назад

Изменено 1 год, 3 месяца назад

Просмотрено 452 раза

У нас есть новая печь, на которой показана схема, требующая 3 провода для желаемой конфигурации. Однако старая печь поставляется с 4-жильным кабелем.

В старой духовке каждый провод имеет следующую маркировку:

зеленый провод — масса

красный — фаза 2

белый — фаза 3

синий — N

Можно ли просто обрезать плюс заклеить белый провод и подключить красный. Или нужно как-то подключать?

Редактировать:

Показаны 2 разные конфигурации.

Левая сторона: 380 В перем. тока, 3 фазы

Правая сторона: 230 В перем. Я что-то упустил здесь?

Модель новой духовки 310100, в руководстве нет информации относительно электрической конфигурации, кроме как следить за панелью. Никаких дополнительных деталей в комплекте с духовкой не было.

Я не знаю, что означают эти маленькие скобки на схеме.

Редактировать 2:

Новая печь поддерживает однофазное или трехфазное подключение. Как указали Саймон Б. и Экнервал, скобки показывают, что при однофазном подключении необходимо подключить один провод через точки с 1 по 3.

Остается вопрос, что делать с белым проводом Ph3.

Редактировать 3: Попросил электрика сделать. Перемычки действительно поставлялись. Электрик подключил красный и белый провода и использовал только 2 латунных перемычки.

• электрическая
• духовка

7

Вам необходимо проверить, достаточно ли одной фазы вашей сети для питания всей духовки. Если это так, то оставьте запасную фазу безопасно отключенной (таким образом, чтобы она не соприкасалась ни с чем) и подключите ее, как показано на этой схеме.

Если нет, проверьте, предоставляют ли они другие схемы. Использование трех клемм, обозначенных цифрами 1, 2 и 3, указывает на то, что печь также рассчитана на работу от трехфазной сети.

Редактировать: я предполагаю, что под «маленькими скобками» вы имеете в виду латунные перемычки, которые должны были поставляться с духовкой. Если это так, установите их, как показано на схеме.

4

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Розетка для электроплиты

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, ведущая непосредственно к главной панели. Если она не проводилась еще при монтаже электропроводки, то нужно быть готовым к дополнительным работам.

Содержание

• Отличительные особенности
• Требования к электропроводке
• Выбор розетки по количеству фаз и заземлению
• Советы по проектированию
• Подключение розетки
  • Однофазные розетки
  • Трехфазные розетки
• Соединительные контакты к печь
• Несколько слов о безопасности

Отличительные особенности

Независимо от того, розетка будет установлена ​​для варочной панели или духовки, для них необходимо установить именно розетку. Разновидностей их довольно много – каждый производитель может сделать конструкцию на свое усмотрение, соблюдая при этом требования ГОСТ или ПУЭ. Основное его отличие от бытового оборудования заключается в возможности работы с токами большой силы, что отражается на толщине токопроводящих контактов.

Подавляющее большинство электроплит, варочных поверхностей и духовых шкафов имеют внешние металлические детали, которые при неблагоприятных обстоятельствах могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяют заземление, контакты которого в обычных розетках имеют вид нажимных усиков. Розетка духовки не может быть оснащена такой защитой, так как она недостаточна для больших токов силы тока. В результате заземляющий контакт розетки осуществляется на самой вилке отдельным штырьком. Некоторые путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и земля.

Требования к электропроводке

Если проводка, на которой будет установлена ​​розетка для духовки, не соответствует следующим требованиям, то ее необходимо заменить, причем желательно уточнить этот вопрос еще до покупки устройства:

1. Отдельная линия. Стандартный провод и розетка рассчитаны на 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно рассчитать максимальную мощность розетки для электроплиты, которую можно подключить через нее. Мощность равна произведению силы тока на напряжение – 16 умножить на 220, получается 3520 Вт или 3,52 кВт. Это означает, что если розетка для купленной варочной панели и духовки подключена к общей кухонной цепи, то пользоваться этими приборами можно только поочередно, а выключив все остальное — микроволновку, чайник и т.д. Если подключить духовку к в одну розетку, а в другую, на той же линии, например, варочную поверхность или другой достаточно мощный прибор, то проводка будет нагреваться и вскоре выйдет из строя, если ее сразу не закрыть.
2. Сечение провода. В закрытой проводке медный кабель сечением 2,5 мм² выдерживает подключение устройств мощностью до 4,6 кВт. Если аппарат мощнее, то провод нужно выбирать по следующей таблице:


На основании этих данных можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Понятно, что если сечение провода выбрано впритык, то к одной розетке нельзя подключить более одного прибора, даже двойного, поэтому в случае возникновения такой необходимости проводка в кухню следует выбирать с запасом.

Подбор розетки по количеству фаз и заземлению

Так как производитель не знает, какая розетка будет использоваться для конкретной электроплиты, большинство приборов продается без них. Дело даже не в том, что розетки разные — просто в большинстве устройства можно подключать как к однофазной бытовой сети, так и к трехфазному источнику. Соответственно, только после определения типа устройства, которое будет приобретаться, принимается решение, какую розетку выбрать.

Однофазная розетка больше обычной и может подавать на устройство фазу, рабочий ноль и землю. Если в квартире не предусмотрено заземление, то один контакт остается пустым.

Трехфазная розетка для электродуховки или под варочную поверхность силовая по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления может иметь 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не используется.

В итоге основной выбор розетки для электрооборудования сводится к определению мощности, на которую она должна быть рассчитана, количества фаз, от которых она будет работать, и наличия заземления.

Советы дизайнеров

Когда известно, какой должна быть розетка для покупаемой печи по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфортность ее использования.

внутренняя розетка для электроплиты

Внешний или внутренний. Первый вариант позволяет установить розетку для электроплиты прямо на поверхность стены – в некоторых случаях для этого сначала устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка розетки для электроплиты производится внутри стены, для чего в ней придется прорезать посадочную щель. Это удобнее тем, что вилка варочной панели не будет так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой силы, создает вибрационное воздействие на контакты. В большинстве случаев контактные зажимы с этим справляются, но с мощными устройствами лишней подстраховки никогда не будет. Фиксация происходит за счет защелки, которая приподнимается кнопкой или навинчивается — накидной гайкой.

розетка с защитной шторкой

Защитные жалюзи. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в розетке для духовки сделаны таким образом, что в них нельзя вставить ничего, кроме вилки.

Степень защиты. В документах и ​​на самой розетке они обозначены как IPXX. Вместо ХХ ставится цифровой код, обозначающий степень защиты контактов от посторонних предметов и влаги. Минимальное значение — IP00, максимальное — IP68. Полностью защищенная розетка и вилка для электроплиты предотвращают попадание воды на контакты, даже если их корпуса погружены в воду. На кухне разрешено использовать приборы со степенью защиты не ниже IP24 — это значит, что корпус защищает контакты от прямого попадания брызг воды, с какой бы стороны они ни поступали.

Розетка

со встроенным УЗО

Существуют также модели со встроенными УЗО и прочей дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки» следует оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Подключение розетки

В целом подключение розетки для электроплиты по последовательности операций ничем не отличается от установки обычной бытовой. Важнейшей особенностью является строго определенное подключение контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты в силовых, под варочной панелью или для духовки, чревато неприятностями. короткое замыкание или появление фазы на металлических частях прибора, независимо от того, одно- или трехфазный прибор. Розетки выполнены таким образом, что неправильно вставить вилку в них невозможно, но при подключении необходимо соблюдать осторожность.

Однофазные розетки

Казалось бы, в них важно только то, как подключить провод заземления — ведь остальные — нормальная фаза и ноль. На практике варочная поверхность и духовка подключаются к определенным контактам, так как многие модели рассчитаны на работу от одной и трех фаз – нужно лишь снять или установить в нужном месте специальную перемычку.

Чтобы не перепутать, что и куда подключать, на корпусе с внутренней стороны розетки и часто на ее крышке есть маркировка с указанием, какой контакт должен быть фазой, где ноль и земля. Остается только внимательно смотреть, чтобы каждый установленный провод был на своем месте.

Розетки трехфазные

Устанавливать и подключать трехфазную розетку необходимо так же, как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провода должны быть установлены строго на свои места, то к остальным контактам фазы можно присоединять в любом порядке — разницы нет.

Так как нулевой и фазный провода должны быть присоединены к определенному месту, каждый контакт маркируется — фазы маркируются буквенно-цифровым обозначением L1, L2, L3, нулевой провод буквой Н, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущего.

Отдельный пункт касается кабеля, который будет питать розетку. В зависимости от количества фаз к проводам одного сечения можно подключать устройства разной мощности, и разница может составлять 50-80%. При этом все же целесообразно выбирать провода такого сечения, как если бы подключение было выполнено однофазным способом. Дело в том, что если, например, взять трехкомфорочную электроплиту, то каждую из них можно подключить к своей фазе. Соответственно, когда один из них включен, то работает только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки составляет 1,5-2 кВт, с чем можно справиться тонким проводом 0,5-1 мм², но еще раз выяснить, какая схема подключения не мешает, а еще лучше — просто сечение проводов берите с запасом.

Подключение контактов к печке

Большинство духовых шкафов и электроплит имеют типовую схему подключения, на которой указано, можно ли подключать устройство только к одной или также к трем фазам. Если устройство имеет универсальную схему, то она состоит из 6 контактов, три из которых для подключения фаз, два для нуля и последний для заземления. Маркировка точно такая же, как и на розетках – контакты фаз L1, L2, L3, ноль обозначен как N, а заземление стандартным значком.

электрическая схема подключения для одной фазы

Если выполняется трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае однофазной сети в комплекте устройства нужно искать перемычки — одна из них замыкает между собой фазные клеммы, а вторая ноль. Соответственно, фазный провод теперь можно подключить к любому из первых трех выводов, ноль к любому из следующих двух, а заземление к последнему. Если вдруг перемычки нет, то их нужно сделать самостоятельно, для чего подойдет кусок провода, такой же, который использовался для установки розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода — если их предполагается использовать в трехфазной сети, то перемычки необходимо снять. В противном случае сразу после подключения к сети происходит негарантийный сбой.

Некоторые устройства не имеют контактов, а вместо них просто выведен провод, который необходимо подключить к вилке. Независимо от количества фаз, цвета изоляции заземляющего провода будут желто-зелеными, ноль — синим, а фазные — любыми другими.

В любом случае, перед подключением нужно изучить инструкцию — если аппарат от нормального производителя, то должна быть схема, понятная даже непрофессионалу.
