Как разобрать смеситель в ванной

Главная / Сантехника для ванной комнаты

Опубликовано: 14.09.2016

Необходимость в разборке смесителя возникает для его обслуживания и ремонта. Какой бы совершенной ни была конструкция этого устройства, его необходимо своевременно обслуживать. Если этого не делать, не исключено, что его придется чинить в самый неподходящий момент — когда он перестанет работать, как надо, а то и ремонтировать в авральном режиме при поломке его частей и деталей.

Содержание

1. Что можно разобрать в смесителе для ванной
2. Чем разбирать смесители
3. Ремонт и замена излива смесителя
4. Ремонт узла подключения душевого шланга и переключателя режимов
5. Обслуживание крана смесителя старого образца
6. Ремонт однорычажного смесителя
7. Смеситель без ремонта

Что можно разобрать в смесителе для ванной

В ванной находятся обычно два смесителя — один с переключателем в режим душа, второй — для умывальника. Менее часто встречается смеситель в биде — его обслуживание требует отдельного разговора. Эти два смесителя могут иметь поворотный излив, «гусак» — в отличие от моделей, в которых эту деталь повернуть нельзя. Узел крепления поворотного гусака — объект обслуживания и разборки. В смесителе для ванны может понадобиться также замена душевого шланга. Она требует разборки узла его присоединения.

В кране любого типа можно демонтировать все, что необходимо для обслуживания этого важного механизма. По мере совершенствования конструкций запорно-регулирующей аппаратуры, в их обслуживании все более отчетливо реализуется принцип простой замены узлов вместо непростого ремонта, выполнявшегося еще в довоенные годы и ранее.

Подготовка к ремонту крана должна включать приобретение сменных частей — прокладок, картриджей. Тем, у кого нет уверенности в содержании будущего ремонта, нужно подготовиться теоретически и приобрести запчасти с запасом — лишние не пропадут.

Высота смесителя над ванной, как правило, стандартная величина. Подробнее читайте в нашей публикации.

О том, какими способами можно устранить засор в ванной, можно прочитать тут.

Чем разбирать смесители

Разборка смесителя осуществляется откручиванием резьбовых соединений, для чего необходимо иметь плоскую и крестовую отвертку среднего и крупного размера. Нужен также разводной гаечный ключ, называемый в быту «шведским», он не должен иметь зубчатых губок. Иногда может понадобиться еще один такой же ключ. Ключи, у которых зубчатые губки и возможность обжатия гайки лучше не применять — они наверняка испортят покрытие.

Нужно иметь небольшой кусок ткани или кожи для защиты высококачественного покрытия накидных гаек других элементов. Кожу прокладывают под губки шведского ключа. Могут понадобиться плоскогубцы и пинцет.

Ремонт и замена излива смесителя

В изливе смесителя может выйти из строя фиксирующее или уплотнительное кольцо — они обеспечивают уплотнение и возможность поворота. Износ и повреждение этих колец приводит в протечке в месте выхода излива из корпуса смесителя.

Демонтаж узла крепления излива выполняется откручиванием накидной гайки. После полного удаления этой гайки осторожным проворачиванием излива его можно извлечь и заменить резиновое кольцо уплотнения и пластмассовое фиксирующее. Комбинация колец может быть разной, важно чтобы они были заменены на точно такие же.

Ремонт узла подключения душевого шланга и переключателя режимов

Узел крепления шланга душа устроен в виде накидной гайки, прижимающей фланец этого шланга через резиновую прокладку к посадочному месту. Этот узел обычно не ломается и не дает течи, но его разборка необходима при замене душевого шланга.

Если кран не новый, старую резиновую прокладку лучше снять и заменить на новую, обладающую хорошей упругостью — старая прокладка со временем свою упругость теряет.

Аналогичным образом разбирают несложный механизм переключения режима душа. Открутив накидную гайку, удается получить доступ к этому механизму. В современных конструкциях механизм переключения извлекается непосредственно, простым выкручиванием по резьбе — накидной гайки в таких конструкциях нет. После его извлечения можно определить, что требует замены — резиновая прокладка или все несложное устройство.

Обслуживание крана смесителя старого образца

Смесители старого образца — двукрановые устройства. В них может износиться резиновая или керамическая прокладка, ее седло, а также — резьба штока, прижимающего прокладку к седлу.

Перед тем, как разобрать смеситель в ванной, нужно перекрыть горячую и холодную воду входным вентилем, даже если требуется ремонт только одного крана. После этого отверткой или по резьбе удаляется декоративная крышка по центру маховика крана. Под этой крышкой скрыт винт, закрепляющий маховик на месте. Открутив его, можно снять маховик и удалить декоративный кожух крана — это откроет полный доступ к кран-буксе, основному узлу запорного механизма.

Кран-буксу нужно выкрутить шведским ключом и заменить на нем резиновую прокладку — тогда воду можно будет легко закрыть.

Если шток смесителя не удается при закрывании воды довернуть до конца, он соскакивает с резьбы и возвращается назад, то кран-букса подлежит замене полностью.

Возможно, твердые частицы в воде привели к износу седла прокладки. Это удается обнаружить внешним осмотром и по излишним усилиям при закрывании воды. Седло можно отшлифовать несколькими поворотами специального шлифовального устройства, которое можно приобрести в магазине сантехники. Это — довольно редкое событие в эксплуатации смесителя.

Случается течь из-под штока открытого вентиля смесителя, сверху. Это — признак изношенного сальника. В смесителях очень старых образцов можно восстановить сальниковую набивку, открутив верхнюю гайку сальникового узла. В новых моделях лучше полностью заменить буксу.

Сборка смесителя осуществляется в обратном порядке. Нужно не забыть уложить на место полиэтиленовые уплотняющие прокладки — если они есть, а самое главное — правильно определить силу затяжки элементов смесителя по резьбе, в этом заключается мастерство сантехника, достигаемое только опытом.

Ремонт однорычажного смесителя

Основанием для разборки однорычажного смесителя, как и двухкранового, являются затруднения с полным перекрытием потока воды.

Доступ к механизму однорычажного смесителя обеспечивается так:

1. В незаметном месте рычага нужно найти винт его крепления и вывинтить его.
2. После удаления рычага с управляющего рычага откроется доступ к картриджу — главному элементу конструкции крана такого типа. Картидж не ремонтируют, а полностью заменяют.
3. Сборка — в логичном обратном порядке.

Дизайн современных однорычажных смесителей требует особенной осторожности в обращении с этими устройствами, чтобы не допустить царапин и повреждений покрытия.

Смеситель без ремонта

Несколько простых мероприятий и бытовых привычек могут значительно увеличить ресурс работоспособности любого смесителя. Есть примеры бесперебойной работы такой техники на протяжении чуть ли не десяти лет:

• хорошо установить фильтр для воды на входе в дом —твердые частицы портят механизм смесителя;
• обращаться с водозапорной аппаратурой нужно аккуратно;

Для двукранового смесителя жизненно важно не затягивать «насмерть» маховики — закрывать воду нужно только до остановки потока, не более того. Нужно понять, что при закрывании вентиля какое-то количество воды может изливаться из «гусака» или душевого шланга даже при идеально работающем запорном механизме. Это — не сигнал к усилению затягивания маховика! Закрывая вентиль нужно просто не спешить и внимательно следить за результатами этого нехитрого процесса.

Любой смеситель всегда отблагодарит за аккуратное обращение долгой исправной работой. Однако, предусмотрительный мастер всегда будет держать дома минимум запчастей, не забывая о потере резиной своих свойств со временем — некоторые запчасти нужно периодически обновлять.

Помогла ли вам статья?

Задать вопрос

Задавайте вопросы, пишите рекомендации в комментариях

Читайте также:

• Выбираем качественную сантехнику
• Сантехническое оборудование для ванной комнаты
• Рейтинг душевых систем с тропическим душем
• Качественная европейская сантехника для ванной

Рейтинг

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

Как разобрать смеситель в ванной переключатель на душ

12. 09.2016Рубрика: КранАвтор: admin

Содержание

1. Виды переключателей
2. Пошаговая инструкция разбора пробкового переключателя
3. Разбор переключателя золотникового типа
4. Как разобрать шаровый переключатель для душа

Одна из часто встречающихся проблем в эксплуатации сантехники – это поломка смесителя в ванной. Если знать, как разобрать переключатель душа, то можно своими руками устранить проблему и провести ремонт.

Виды переключателей

Переключатели для душа классифицируются по конструкции и принципу работы. По конструкции они бывают:

1. Картриджные. Наиболее распространены в современной сантехнике. Состоят из запорного механизма – картриджа, который меняет своё положение в зависимости от поворота рычага;
   Картридж для смесителя

2. Золотниковые. Используются в смесителях тонкостенного или советского прототипа. В них установлен механизм – золотник, который регулирует поток воды при помощи вращений штока;

   Типы золотников

3. Пробковые. Являются более современными аналогами золотниковых переключателей. Дополнены пружиной, которая придерживает шток. При подъеме такого переключателя, пружина растягивается и зажимает шток в таком положении, что вода попадает в лейку. Соответственно, при нажатии на пробку, пружина зажимается и излив душа перекрывается, а воды поступает в гусак.

В соответствии с их конструктивными особенностями, значительно изменяется принцип разбора и ремонта смесителей. Предлагаем рассмотреть, как разобрать наиболее распространенные переключатели для душа.

Пошаговая инструкция разбора пробкового переключателя

Пробковый переключатель также в свою очередь делится на следующие подтипы:

1. Ручной. Он переключает режим лека-гусак только при нажиме руки;
2. Автоматический. Спустя определенное время пробка вернется в закрытое положение;
3. Советский. Здесь пробка регулируется поворотным механизмом. Сейчас такая конструкция встречается очень редко.

Сначала нужно перекрыть воду в квартире, чтобы избежать затопления или других неприятных неожиданностей во время ремонта. После этого, со смесителя снимается декоративная панель, которая обозначает изменение температурного режима во время движения ручки смесителя. Под панелью расположено резьбовое соединение. При помощи отвертки аккуратно нужно открутить болт и снять верхнюю часть ручки.

Видео: пошаговый ремонт переключателя душа

После этого, в зависимости от типа запорного механизма, последовательность действий может разниться:

1. Первой снимается декоративная гайка со смесителя. Часто она даже не прикручена к основанию смесителя, поэтому убрать её можно даже руками. Специалисты не рекомендуют для её съема использовать разводной ключ, т. к. он может повредить наружную поверхность детали;

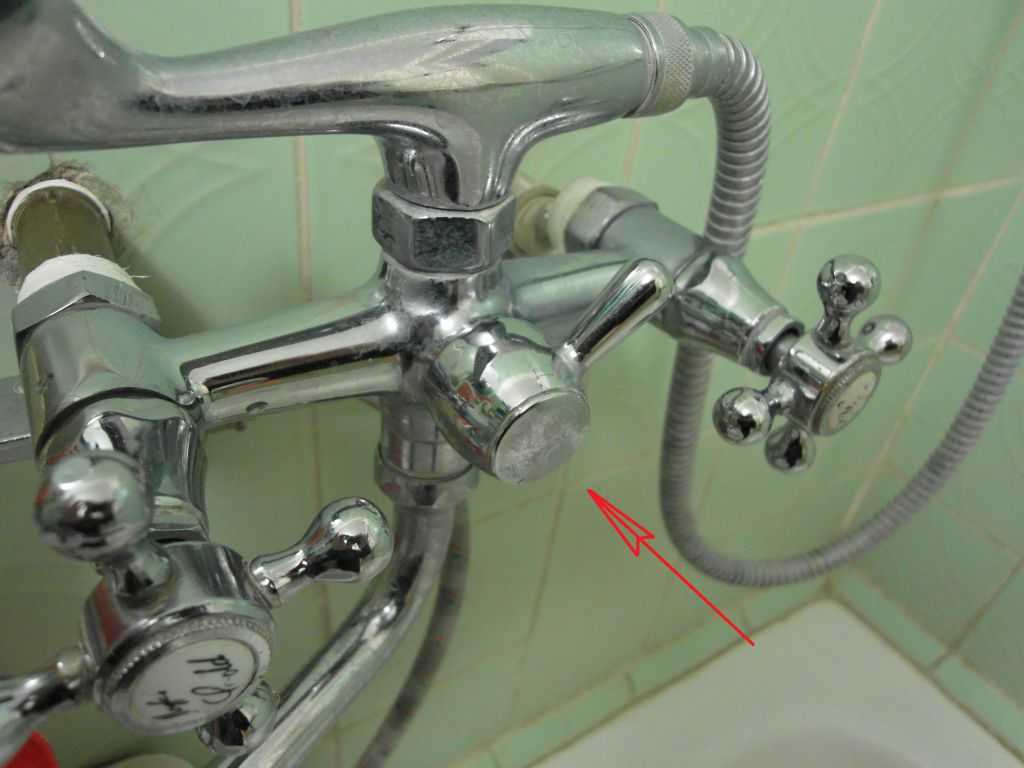

   Снятие декоративной пластинки на поверхности смесителя

2. Под декоративной гайкой находится крепежная. Она держит сам запорный механизм. Если Ваш кран – картриджного типа, то за счет этого запора удерживается керамический картридж, если шарикового – то запорный шар. При помощи разводного ключа, эта гайка выкручивается из крана;
3. После снимается переключатель. В зависимости от конструкции, но может быть пробковый (соединен с ручкой при помощи пружины, при растяжении которой поток воды переключается в шланг) и с дифертором. При этом, расположение возможно как с боку смесителя, так и снизу крана;
4. Переключатель аккуратно выкручивается из смесителя при помощи разводного ключа. Когда механизм свободно вращается внутри корпуса смесителя, его нужно аккуратно вывернуть из него, не повредив пружину и прокладки;

   Снятие колпачка переключателя

5. Пружинный или кнопочный переключатель состоит из штока, пружины, запорного элемента и уплотнителей. Чтобы его разобрать нужно выкрутить гайку, которая способствует переключению воды с излива на «дождь». Пружина обязательно проверяется и изгиб и гибкость – она должна быть достаточно подвижной для нормальной регулировки запора;

   Переключатель пружинного типа

6. После снятия упорной гайки нужно снять пластиковую шайбу, которая придерживает шток. Именно под ней расположена пружина. Она аккуратно вынимается. Не перекрутите и не изогните деталь, т. к. после этого она станет непригодной;
7. После замены или ремонта механизма, сборка производится в обратной последовательности.

При работе с советским типом пробкового переключателя, сначала выкручивается регулирующая ручка, а потом снимается переключатель.

Разбор переключателя золотникового типа

Если переключатель на душ установлен золотниковый съемный переключатель, то порядок его разбора будет иметь несколько другой вид:

1. От корпуса смесителя нужно открутить нижнюю часть конструкции – переключатель и шланг от душа. Для этого используется разводной ключ или гаечный подходящего диаметра;
2. Чтобы отключить шланг от переключателя, нужно снять гайку, которая придерживает конструкцию. Для этого удобно использовать разводной ключ;
3. После от корпуса отсоединяется переключатель. Его нужно аккуратно вывернуть из смесителя.

Еще очень распространены золотниковые переключатели душ-лейка, которые не нужно полностью разбирать для проведения ремонтных или профилактических работ. Достаточно просто снять запорную или декоративную гайку с переключателя и аккуратно вытащить механизм наружу.

Конструкция переключателя для душа с золотником

Золотниковые переключатели не пользуются особой популярностью из-за невозможности ремонта. Поэтому если на таком смесителе появилась течь, то его проще сразу его поменять, чем пытаться ремонтировать.

Как разобрать шаровый переключатель для душа

В двухвентильных смесителях чаще всего устанавливаются шаровые запорные переключатели. Особенностью таких приспособлений является то, что напор воды и её температуру регулирует шарик, установленный в переключателе. Он подсоединен к штоку и вентилям крана. При вращении ручек, шарик меняет своё положение и устанавливает необходимый напор струи, а также переключает режим гусак-излив душа.

Полностью разобранный двухвентильный смеситель с запчастями

Пошаговая инструкция, как разобрать шариковый переключатель душа (гусак – лейка):

1. Первой снимается прижимная гайка в верхней части смесителя, которая отвечает за крепление шланга от душа к корпусу крана. Она легко вынимается при использовании плоской отвертки или канцелярского ножа;

   На смесителе убрана декративная пластина

2. После снятия душа и гайки, в смесителе будет свободно отверстие под втулку, в котором расположена шестигранная пластина, придерживающий запорный шарик. Чтобы вынуть переключатель, нужно раскрутить шестигранником фторопластовую пластину и вытащить её наружу. Сильно давить нельзя, чтобы не разломать крепление;

   Отверстие под втулку

3. Только после этого выкручивается ручка, при помощи которой регулируется положение шарика. Сначала снимается декоративная пластина. Под ней расположен болт, его нужно вкрутить фигурной отверткой, желательно с упором. Если резьба плохо поддается раскручиванию, то можно попробовать нанести на не небольшое количество масла. Прилагать чрезмерное усилие нельзя, чтобы не сорвать крепление;
4. Ручка легко снимается без ключей, она не насажена на резьбу (на фото обозначена 1). Обратите внимание, что почти всегда ручка выполнена из силумина, который очень хрупкий. Поэтому если она сложно «отходит» от корпуса, не нужно её сильно бить или вкручивать;

   Ручка переключателя, которую нужно снять

5. Под ручкой расположен шток переключателя, его нужно выкрутить, как стандартную резьбу. После этого он с легкостью вынимается из основания и может подвергнуться ремонту или осмотру.

Когда будете собирать смеситель и переключатель в исходное положение, рекомендуется на все резьбовые соединения накрутить ФУМ-ленту, а также заменить прокладки и кольца. Профилактический осмотр нужно проводить 1 раз в полгода, это позволит предупредить изнашивание уплотнителей.

Читайте также:

Смеситель для ванной комнаты с душем: выбор, требования и монтажа)

Ремонт смесителя своими руками (однорычажного и двухвентильного)

Как разобрать смеситель (кран) в ванной и на кухне за 11 простых шагов

Как разобрать кран в ванной

Как снять существующий смеситель для душа и ванны | Главная Руководства

Автор: Эми Кингстон Обновлено 17 декабря 2018 г.

Смеситель для ванны и душа состоит из излива над ванной, ручки или ручек и насадки для душа. Ручки включают и выключают воду, а вода выливается из носика ванны или насадки для душа при включении воды. Если ваш смеситель выглядит изношенным и устаревшим, замените его новым современным смесителем. Просто снимите старый смеситель, чтобы установить новый, который подойдет к вашему интерьеру и личному стилю.

Снятие ручек крана

1. 1.

   Поверните запорный вентиль на водопроводной линии душа и ванны, чтобы перекрыть воду. Перекройте воду в водопроводе, если у вас нет запорного клапана для ванны и душа. Включите рукоятки крана, чтобы слить воду, оставшуюся в линиях.

2. 2.

   Поместите кончик отвертки под край декоративного колпачка на ручке, чтобы поддеть его. Повторите, чтобы удалить все декоративные заглушки.

3. 3.

   Поверните винты в центре ручек смесителя против часовой стрелки, чтобы снять их, и снимите ручки.

4. 4.

   Снимите винты, крепящие декоративную пластину или пластины за ручками. Поместите острие шпателя под обод декоративных пластин, чтобы поддеть их.

Снимите носик

1. 1.

   Осмотрите носик, чтобы определить, закреплен ли он установочным винтом.

2. 2.

   Удалите установочный винт с помощью шестигранного ключа. Перейдите к следующему шагу, если носик не закреплен установочным винтом.

3. 3.

   С помощью трубного ключа возьмитесь за носик ванны и поверните его против часовой стрелки, чтобы снять его с резьбы, если на нем нет установочного винта.

Снятие насадки душа и держателя душа

1. 1.

   Возьмитесь трубным ключом за часть головки душа, которая соединяется с держателем душа, и поверните ее против часовой стрелки, чтобы ослабить.

2. 2.



   Поверните рукой соединительный конец лейки против часовой стрелки, чтобы снять его.

3. 3.

   Возьмитесь за лейку душа трубным ключом и поверните против часовой стрелки, чтобы снять ее, если вы хотите заменить ее.

   Вещи, которые вам понадобятся

   • Отвертка

   • Шпатель

   • Шестигранный ключ

   • 5 0909
   Трубный ключ0014

Справочные материалы

• Overstock.com: Как снять смеситель для душа
• Home Depot: Ремонт картриджа для ванны и смесителя для душа
• Терапия в квартире: Основы самостоятельной работы — Замена насадки для душа

Amy

Писатель профессиональный писатель с 2001 года. Она писала статьи для различных изданий, в том числе для журналов «Здоровье», «Воспитание Джексона», газеты «Бюллетень Боливара» и «В погоне за музыкантом». Кингстон также был опубликован в «Голосах биполярного расстройства».

Удаление крана или быстроразъемного соединения

Устранение неполадок

Здравствуйте, нам очень жаль слышать, что у вас возникли проблемы с краном Pfister. Мы знаем, что это расстраивает, когда что-то не работает так, как должно, но хорошая новость заключается в том, что может быть легкое решение, которое вернет вас обратно. и работает.

Просмотрите приведенную ниже информацию и перейдите по ссылкам, чтобы найти конкретную модель, если вам нужно выяснить, какие детали вам нужно заказать. И если в какой-то момент вы почувствуете себя потерянным, не стесняйтесь обращаться к нашим представителям службы поддержки клиентов, чтобы помочь вам пройти через это.

---

Удаление крана или быстрое соединение

Проблема: Мне нужна помощь в удалении моего крана и/или удалении быстрого соединения

Решение: Найдите нужный ресурс Делал их давно, поэтому соединения и методы могут немного отличаться.

Лучшая информация в этой области содержится в руководствах по эксплуатации и руководствах по техническому обслуживанию, написанных специально для каждой модели.  Вы можете использовать наш поиск крана ниже, чтобы найти свой, а затем перейти к ресурсам, расположенным на этой странице. Ниже мы включили несколько общих шагов, которые охватывают более поздние разработки наших широко распространенных кранов, чтобы вы могли начать работу.

Отключить воду

Начнем с того, что отключим подачу воды к вашему крану.

Снимите ручку (установочный винт)

Есть два способа снять ручку, в зависимости от того, как она была изготовлена. Если вы чувствуете отверстие за ручкой у основания, у вас конструкция с установочным винтом. С помощью шестигранного ключа на 3/32 дюйма ослабьте установочный винт и снимите рукоятку.

Снятие втулки ручки

Если нет отверстия для установочного винта, ваша ручка просто открутится. Снимите ступицу рукоятки, повернув ступицу рукоятки (или основание) против часовой стрелки.

Отключить линии подачи

Переместитесь под прилавок и начните с отсоединения линий подачи от каждого корпуса клапана (часть, которая удерживает картридж и ручку). Хорошо иметь под рукой ведро, так как в них обычно остается вода. Снимите с помощью разводного или открытого ключа.

Снятие крепления ручки

Затем снимите монтажное оборудование, которое крепит каждый корпус клапана к столешнице. Есть два распространенных типа, изображенных справа. Мы показываем инструмент для установки, поставляемый вместе с вашим смесителем, но если вы похожи на нас и ваш ящик для мусора является безнадежным делом или вы забыли сохранить инструмент, вы также можете использовать разводной ключ или замки канала.

Снятие быстроразъемного соединения

Соединение между корпусами клапанов и носиком осуществляется быстро, инструменты не требуются. Разместите Y-образную деталь в центре соединения. Начните с нижнего конца, где соединяются две линии подачи. Снимите каждый, нажав на цветные язычки и потянув за шланг. Чтобы снять Y-образный соединитель с носика, слегка нажмите на всю часть (вверх по направлению к нижней части стойки), а затем потяните вниз цветное кольцо в верхней части Y, потянув всю часть обратно к нижней части. кабинет. Это компрессионное соединение. Нажимая на деталь, вы снимаете напряжение и позволяете цветному кольцу отсоединить деталь.

Снять крепежный элемент носика

После снятия быстроразъемного соединения на носике снимите монтажное оборудование с помощью монтажного инструмента Pfister или разводного ключа и поверните против часовой стрелки.

Удалить продукт с платформы

После того, как все трубопроводы и монтажное оборудование будут удалены, вы сможете поднять носик и корпус клапана прямо со стойки.

Если вам необходимо заменить деталь…

Найдите свой смеситель, чтобы просмотреть полный список запчастей

Просмотрите все возможные подходящие смесители, чтобы найти конкретную модель. Затем просмотрите полную схему деталей, чтобы определить правильные номера деталей для заказа.

Найдите свой продукт

Свяжитесь с нами, чтобы помочь идентифицировать ваш смеситель.

Если вы не знаете, что делать дальше, отправьте нам фотографию вашего смесителя, и мы определим его для вас.
