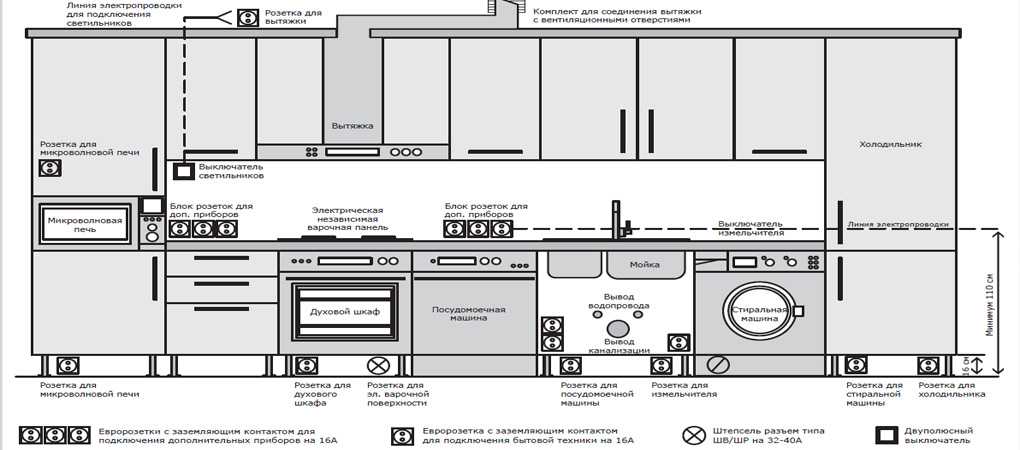

Схема установки розеток на кухне

3

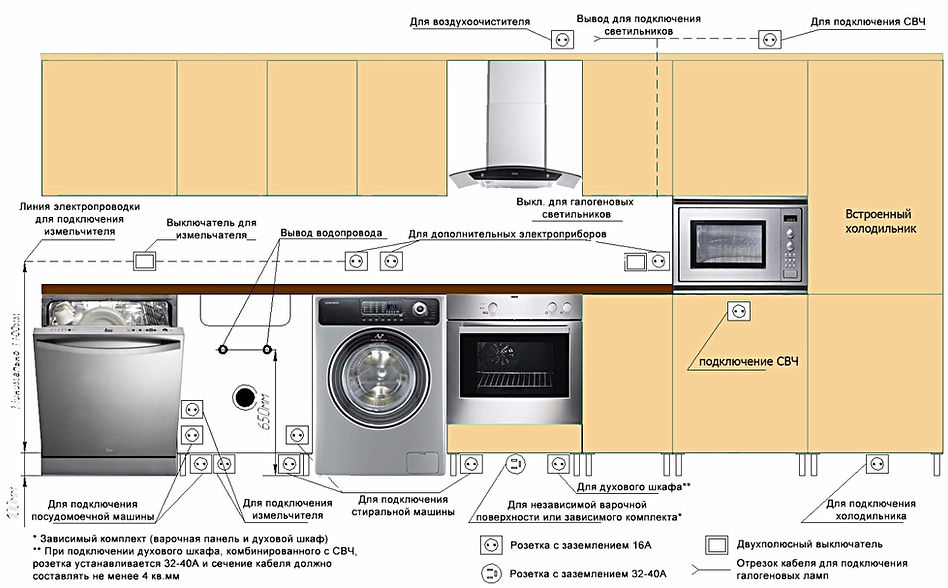

Розетка для вытяжки встраимовой на кухне расположение

4

Розетки для кухонной панели

5

Розетка для вытяжки расположение

6

Схема электропроводки кухни в квартире

7

Кухня икеа схема монтажа

8

Расположение розеток и выключателей

9

Схема электропроводки кухни в квартире

10

Фото рекомендуемые места для розеток

11

Высота электровывода для подсветки кухни

12

Расположение розетки для посудомойки на кухне

13

Розетка для встраиваемой микроволновки

14

Расположение розеток на кухне

15

План размещения розеток на кухне

16

Тройные розетки для кухни

17

Розетки для вытяжки в интерьере

18

Электровывод для вытяжки высота

19

Схема проводки электричества на кухне

20

Расположение розеток на кухне

21

Перенести розетку на кухне

22

Схема распределения розеток на кухне

23

Розетки на кухне расположение для угловой кухни

24

Схема подключения розеток кухонного гарнитура

25

Схема подключения кухонной вытяжки к электросети

26

Высота розетки для роутера в шкафу

27
28

Расстановка розеток на кухне икеа

29

Схема разводки розеток для кухонного гарнитура

30

Как правильно установить розетки в квартире на кухни

31

Накладные розетки на фартуке

32

Разводка розеток на кухне схема

33

Как правильно установить розетки на кухне

34

Схема установки розетки для вытяжки

35

Схема размещения розеток на кухне

36

Размещение розеток на угловой кухне

37

Расположение розеток в ванной схема и высота

38

Рекомендации по установки розеток икеа кухня

39

Схема расключения проводки на кухне

40

Схема расположения розеток на кухне ikea

41

Размещение розеток на кухне

42

Схема проводки электричества на кухне

43

Держатель над плитой

44

Схема установка розеток духовой шкаф

45

Розетки на кухне

46

Схема подключения кухонной вытяжки к электросети

47
48

Электрика для кухни розетки

49

Розетки на кухне

50

Разметка электропроводки на кухне

51

Размещение кухонных розеток

52

Расположение розеток в кухонном гарнитуре

53

Правильное расположение розеток на кухне схема

54

Расположение розеток

55

Расположение розеток на кухне

56

Розетки в стеновой панели

57

Схема расположения электророзеток кухни

58

Рекомендуемые места размещения розеток на кухне

59

Розетки на кухне

Розетки на кухне: расположение, установка, нормативы

Содержание

• 1 Начало планирования
• 2 Нормативы размещения
• 3 Угловые розетки для кухни
• 4 Как рассчитать количество
• 5 Процесс монтажа
• 6 Видео-галерея

Для каждого электрического прибора нужны источники электропитания. Кухня не является исключением. На ней присутствует большое количество электроприборов, которые необходимо подключить к электропитанию. Поэтому к выбору розетки на кухне нужно подходить ответственно.

От правильного расположения розеток на кухне будет зависеть безопасность всего дома

В этой статье сайт vse-elektrichestvo.ru предоставил полную информацию о том, какие делают розетки на кухне. Также вы узнаете, как расположить розетки на кухне согласно нормативам ГОСТ.

Начало планирования

Схема розеток на кухне должна быть подготовлена не тогда, когда вы закончите ремонт. Выбирать место, где в дальнейшем будут установлены кухонные розетки следует на этапе планирования ремонта. Проект комнаты и дизайн помещения также влияет на дальнейшее место расположения розеток. Перед проведением работ, вам нужно сделать план, в котором будут указаны места с размещением бытовой техники.

Розетки на кухне планируются отдельно для каждого электроприбора

Важно знать! Не забывайте, что нужно сделать дополнительную розетку, которая предназначается для подключения техники, которая не имеет никакого отношения кухни. Такую розетку лучше сделать в районе зоны отдыха.

Благодаря подобному чертежу в дальнейшем вы сможете рассчитать сколько розеток на кухне вам необходимо.

Нормативы размещения

Розетки считаются незаменимым устройством для каждой комнаты. Именно они позволяют легко подключить электроприборы. Практически вся техника, которая расположилась на кухне, нуждается в постоянном подключении к электрической сети. Обычно в сети постоянно должны находиться следующие приборы:

• холодильник;
• духовой шкаф;
• чайник;
• вытяжка.

Количество и расположение розеток определяется после составления подробного проекта кухни

Перед тем, как приступить к установке сначала нужно подобрать правильное расположение розеток на кухне. Также специалисты рекомендуют изучить, как обозначают розетки на строительных чертежах.

Вот основные нормативы, которые нужно изучить перед тем, как выполнить монтаж розеток:

1. Высота розеток на кухне должна составлять не менее чем 2 см от плинтуса. Это позволит предотвратить поражение током, если на кухне произойдет потоп.
2. Если большая часть мебели, которая располагается здесь встроенная тогда лучше использовать встроенные розетки. Их можно монтировать в любую кухонную мебель.
3. Месторасположение розеток необходимо рассчитывать таким образом, чтобы они находились в 1 метре от всех приборов.
4. Кроме, основных розеток, вам также следует позаботиться о дополнительных источниках электропитания. В дальнейшем они, несомненно, вам пригодятся для зарядки телефона или для подключения пылесоса.

Оптимальная схема размещения розеток на кухне

Розетка для вытяжки обязательно должна располагаться вверху кухни. Обычно их размещают над навесным ящиком или за вытяжкой. Источники электропитания ни в коем случае не должны контактировать с газовыми приборами. В последнее время значительную популярность приобрели выдвижные розетки. Такие устройства не попадают в поле видимости.

Выдвижные или встроенные розетки компактны, безопасны и легкодоступны

Установка розеток на кухне имеет такие же стандарты, как и установка в других комнатах.

Вот основные положения, которых нужно придерживаться:

• нельзя монтировать розетки возле газовой трубы;
• установка должна выполняться только после обсуждения со специалистами;
• рассчитывать расстояние необходимо с учетом того, чтобы дети не могли до них добраться;
• при установке вам следует позаботиться о водонепроницаемости своих устройств;
• их перенос нужно производить только после осмотра помещения электромонтером;
• дополнительные устройства следует установить при входе на кухню.

При соблюдении этих нормативов монтаж будет выполнен качественно и безопасно для вашего здоровья.

Угловые розетки для кухни

Угловые розетки для кухни обычно предназначаются для большего удобства. Благодаря им вы сэкономите свое пространство. Они могут иметь несколько модулей. Из каких модулей она будет состоять решать только вам. Если вы не успели установить розетки в столешницу, тогда угловая модель станет для вас лучшим вариантом.

Одной из наиболее распространенных моделей является розетка EVOline V-Dock.

EVOline V-Dock на кухне

Этот вариант углового устройства на сегодняшний день считается наиболее распространенным. Его изготавливает германский производитель. После установки вы легко сэкономите пространство на своей кухне и придадите ей большего комфорта и уюта. Этот модуль обычно содержит три разъема. При необходимости вы сможете выбрать для себя другие варианты. При выборе этого устройства вам обязательно следует учитывать толщину столешницы.

Как рассчитать количество

Многие регулярно задают себе вопрос как рассчитать количество розеток на кухне. Для расчета вам следует посчитать бытовые приборы, которые в дальнейшем будут подключены к электропитанию. Даже если в настоящий момент вы не используете некоторые устройства, то не факт что в дальнейшем вы их не установите. Также не забудьте про установочные коробки для розеток. Для каждой группы розеток специалисты рекомендуют устанавливать свой автомат.

Это позволит обеспечить дополнительную безопасность.

На каждый не маломощный электроприбор требуется установка своего автомата

Дополнительные розетки располагать на кухне следует равномерно. При этом обязательно учитывайте основные нормы и правила установки. Сейчас популярностью также пользуются и накладные модели розеток.

Процесс монтажа

После того как вы посчитали количество необходимых устройств можно переходить к их установке. Вот основные этапы работы:

1. Вам следует распределить свои розетки по стене. Затем от входящего кабеля нужно рассчитать необходимое количество проводов.
2. Многие специалисты утверждают то, что разводка должна быть внутренней. Это позволяет обеспечить большую безопасность.
3. После разметки следует сделать штробы для прокладки проводов. По глубине канавы должны соответствовать ширине подрозетника.
4. Теперь можно приступать к подключению и проверки работоспособности.

Накладная модель кухонной розетки

Для каждого дома или квартиры существуют свои особенности монтажа. Наиболее сложной считается установка розеток в кафеле. Главным недостатком считается то, что вы легко можете повредить поверхность.

Видео-галерея

Как видите, выполнить качественную разводку можно своими руками. Если вы не обладаете достаточными знаниями и навыками, тогда доверить эту работу можно профессионалам.

Рекомендуем к прочтению: vse-elektrichestvo.ru/rozetki/specialnye-rozetki.html.

8 хитроумных способов спрятать кухонные розетки

Электрические розетки обычно не учитываются при проектировании или реконструкции кухни, и хотя они необходимы и функциональны, они могут стать настоящей бельмом на глазу на фоне фартука. К счастью, их можно замаскировать, чтобы они органично вписывались в ваш дизайн. Продолжайте читать, чтобы узнать восемь умных способов спрятать розетки на кухне!

Штифт

Перейти к:

1. Безвинтовые настенные пластины под покраску

Это, безусловно, самый простой и доступный способ сделать существующие розетки гармоничными с окружающей средой. Мы модернизировали наш собственный дом с помощью безвинтовых настенных панелей, чтобы сделать его более чистым и элегантным.

Pin

Если ваши стены не белые, вы можете легко покрасить крышки (только крышки, а не сами розетки!) или купить цельные цельные крышки. Вот мои лучшие советы для долговечного покрытия:

1. Начните с матового (неглянцевого) покрытия
2. Тщательно очистите и слегка отшлифуйте между слоями
3. Используйте хороший аэрозольный грунт на масляной основе
4. Используйте качественную краску
5. Покройте прозрачным матовым герметиком для дополнительной защиты

PinThe Turquoise Home

Вы также можете найти крышки со специальной маркировкой «под покраску» или деревянные крышки, которые можно красить или морить.

2. Цветные сосуды

Наконец, производители осознают, что потребители хотят большего выбора, помимо стандартных белых, бежевых и черных сосудов.

Сегодня вы можете найти в Интернете широкий ассортимент цветов от дальновидных компаний, таких как Lutron. От пустынного камня до матового никеля и темной бронзы — существует множество вариантов, которые органично впишутся в вашу стену, шкаф или фартук.

PinEnzy Living

3. Блок питания под шкафом

Если вы переделываете или проектируете кухню, рассмотрите возможность установки удлинителей под верхними шкафами.

Система PinLeGrand Plugmold

Это один из самых удобных и доступных способов избавиться от видимых розеток в стенах или столешнице (я бы пошел по этому пути, если бы у нас на кухне были верхние шкафы!)

Система Plugmold PinLeGrand

LeGrand Plugmold является одним из самых известных удлинителей шкафа, соответствующих нормам. Они также выпустили модульную версию трека с USB-портами и подставками для телефона/планшета. MonoSystems — еще одна бюджетная альтернатива.

4. Выдвижные розетки

Нет верхних шкафов для удлинителя? Без проблем! Держите заднюю стенку без розеток с помощью всплывающих розеток на столешнице, которые скрыты, когда они не используются. Вот каким путем мы пошли на кухне Hacienda Hideaway, чтобы не просверлить фартук:

PinМожете себе представить отверстия, просверленные в этой великолепной плитке? Я точно не мог!

Существует множество различных конфигураций, форм и отделок, чтобы удовлетворить любые потребности. Мы выбрали эти белые всплывающие окна вдоль задней стены и круглое всплывающее окно на острове. Вы также можете найти множество других бюджетных вариантов на Amazon.

Всплывающий счетчик PinA позволил нам поддерживать чистоту и бесперебойность стороны этого острова. Они монтируются под частью столешницы для почти незаметной установки:

PinPin

Если вам не нравится идея сверлить отверстия в столешнице, выдвижные розетки на стене — еще один отличный вариант (их также можно установить на столешницу). стороны шкафа). Роскошные выдвижные розетки Legrand позволяют одновременно подключать до трех устройств:

Штифт

5. Съемные накладки на плитку

Еще в 2014 году, когда мы реконструировали нашу кухню в Mountain Farmhouse, мы придумали довольно остроумное решение (если я могу так сказать) скрыть неприглядный выход за куском камня. на сложенной каменной стене.

Булавка

Это была импровизированная операция, удерживаемая липучкой, но она сработала. Сегодня есть такие компании, как Simplicover, предлагающие более совершенную версию этой концепции: накладки, предназначенные для удержания вашей плитки.

Pin

Пластина просто вставляется в розетку, чтобы закрыть ее, когда она не используется. Он выступает из стены, поэтому он не полностью бесшовный, но это отличный бюджетный вариант, если у вас есть существующая розетка, которая выделяется на фоне плиточной стены.

6. Лицевые панели со специальной отделкой

Пожалуй, самое элегантное решение в этом списке — лицевые панели с индивидуальной отделкой и искусственной отделкой, которые становятся все более популярными в дизайне класса люкс.

Передовые компании, такие как Trufig, предлагают систему скрытого монтажа, которая может сочетаться с искусственной отделкой, чтобы гармонировать с окружающей средой.

Pin

Торговые точки Trufig являются фаворитами ведущего дизайнера Marie Flanigan Interiors, как видно из этого ролика в Instagram.

Штифт

Неудивительно, что этот вариант стоит дорого (около 300 долларов за розетку) и должен быть установлен профессионалом до того, как будет уложен гипсокартон. Я немного покопался и нашел другую компанию, DesignMod, предлагающую аналогичную систему скрытого монтажа. по очень разумной цене 13 долларов за тарелку.

Для тех, кто хочет сделать свои сосуды центром внимания, а не скрывать их, вы не сможете превзойти стиль и элегантность любимого дизайнерами Forbes & Lomax.

Pin

Британская компания известна своими уникальными тумблерами и элегантной отделкой, такой как нелакированная латунь, зеленовато-зеленая и прозрачная.

Булавка

Конечно, у такой роскоши есть своя цена — будьте готовы заплатить более 100 долларов за магазин для одной банды, если вы хотите лучшее из лучшего.

7. Автономные розетки для скрытого монтажа

Вот еще одна система для скрытого монтажа, которая устраняет необходимость в лицевой панели: автономные розетки:

Pin

Система Bocci 22 наиболее известна своим минималистичным дизайном и похожа на Trufig. розетки, их необходимо установить перед гипсокартоном.

Pin

Цена также довольно высока, около 200-300 долларов за розетку, но вы пропускаете этап отделки лицевой панели.

К счастью, компания Sillites продает аналогичный товар всего за 25 долларов. Он доступен в нескольких различных цветах и ​​имеет крышку, которую можно скрыть, когда он не используется (однако он доступен только в версии на 15 ампер, поэтому обязательно ознакомьтесь с местными кодовыми требованиями!) Съемные удлинители не могут заменить ваши проводные кухонные розетки по коду, но это простой способ добавить дополнительный источник питания и защитить ваши счетчики от электронных устройств.

PinDocking Drawer

Docking Drawer, пожалуй, самая известная система с несколькими конфигурациями, соответствующими коду, хотя это и самый дорогой вариант, начиная с середины 200 долларов. Встраиваемые разветвители питания для мебели являются более экономичным решением для домашних мастеров, и их можно найти на Amazon менее чем за 20 долларов.

PinStudio Dearborn

Подводя итог, вот основные выводы:

Как скрыть существующие электрические розетки на кухне

• Окрашенные или подобранные по цвету настенные панели
• Подходящие по цвету розетки
• Декоративные настенные панели с прозрачной или искусственной отделкой
• Съемная крышка розетки, выложенная плиткой

Варианты розеток, которые следует учитывать при проектировании/реконструкции

• Выдвижная розетка для столешницы или стены
  4 Flush 1 Полоса

  Нижний шкаф монтажные или автономные розетки

• Ящик для зарядной станции
• Устанавливайте розетки горизонтально, если настенная плитка горизонтальна (например, плитка метро)

Коммерческая тайна: , если вы видите великолепную кухню в Instagram или Pinterest без точек продаж, скорее всего, они были удалены с помощью Photoshop. Это обычная практика для дизайнеров, чтобы избавиться от отвлекающих факторов от их работы. Теперь вы знаете 😉

Отказ от ответственности: Хотя эти предложения могут использоваться в соответствии с правилами NEC, всегда обязательно сверяйтесь с местными строительными нормами или консультируйтесь с электриком перед выполнением любых электромонтажных работ.

Нашли ли вы другие способы спрятать или замаскировать кухонные розетки? Дай мне знать в комментариях!

Нравится этот пост? Ознакомьтесь с другими идеями для кухни своими руками:

1. 10 простых способов обновить шкафы
2. Как добавить декоративные выступы
3. Вытяжка своими руками
4. Установка плитки метро своими руками

Похожие сообщения:

Краткое руководство по кухне0

Поиск Mockett.com

Почтовый ящик 3333
Manhattan Beach, CA 90266
Телефон: 310-318-2491
Факс: 310-376-7650

Меню

10 апреля 2019 г.

Узнайте о нормах электропитания для кухонь и сделайте правильный выбор при обновлении электрических розеток.

Краткое руководство по кухонным розеткам

Независимо от того, строите ли вы кухню или ремонтируете ее, важно понимать основные стандарты и требования к электрическим розеткам. В то время как другие помещения дома, включая спальни, гостиные, коридоры и другие общие помещения, имеют более простые и прямые инструкции, такие как размещение розеток на расстоянии не более 12 футов друг от друга, электрические розетки на кухне должны соответствовать дополнительным правилам безопасности для обеспечения безопасности дома. область. Итак, вот все, что вам нужно знать о кухонных розетках!

Примечание: электрические коды различаются в зависимости от региона, обязательно проконсультируйтесь со своим электриком для получения инструкций по соблюдению местных требований

Расположение электрической розетки на кухне

• Кухонные столешницы должны иметь не менее 2 розеток на 20 ампер, которые должны быть установлены на расстоянии не более 48 дюймов друг от друга. Это необходимо для размещения небольшой кухонной техники без необходимости натягивать шнур (не более 2 футов в любом направлении) поверх столешницы и создавать дополнительные опасности.


• Розетки кухонного острова, установленные над поверхностью, должны быть размещены в пределах 24 дюймов от центральной линии острова, или, если они установлены ниже, должны быть размещены в пределах 12 дюймов от центра.


• Все розетки, установленные в пределах 6 футов от раковины, должны иметь защиту GFCI.

Национальный электротехнический кодекс имеет очень строгие правила использования кухни и ванной, поскольку они, как правило, являются влажными помещениями, но имейте в виду, что эти правила действуют для вашей безопасности и безопасности вашей семьи.

Теперь, когда вы знаете основы, давайте подумаем о дизайне.

Вы влюблены в свой красивый новый фартук, но вам необходимо иметь розетки через каждые 48 дюймов, таким образом разрушая ваш дизайн уродливой настенной панелью для дуплексных розеток. Что ж, увы, теперь есть альтернативы, соответствующие стандартам NEC, которые дают вам свободу вручать власть в свои руки! Теперь у вас есть больше контроля над своим дизайном, поскольку у вас есть возможность подключить питание к столешнице, а не к стене. 9№ 0003

Наша любимая альтернатива обычным стенным розеткам — выдвижная втулка Power Grommet для кухонных столешниц. Вот несколько причин, почему мы его любим!

• Выдвижные розетки не испортят красивый фартук.
• Это GFCI и устойчивость к взлому.
• Может быть установлен на столешнице и кухонном острове.
• Водонепроницаемая крышка с уплотнением.
• Очень удобно: всплывает для доступа, прячется, когда не используется.
• Идеально подходит для небольших электроприборов и зарядки мобильных устройств.

У нас есть два варианта, которые вы можете рассмотреть, когда думаете о своих потребностях в электричестве на кухне и о том, как они относятся к вашему дизайну интерьера:

Выдвижные розетки для кухонной стойки

PCS103 является фаворитом по одной простой причине: он очень компактен. Это лучший выбор для тех, кому не хватает места под столешницей или для тех, кто ищет конструкцию для скрытого монтажа. Доступны две версии: для скрытого монтажа или для поверхностного монтажа, обе конструкции имеют очень чистый вид на столешнице. PCS103 доступен в пяти красивых вариантах отделки, чтобы соответствовать вашим существующим светильникам и декору.

Втулка Power® Pop-Up Kitchen Power®

Это наша классическая выдвижная втулка Power® для кухни: безопасное и простое решение для питания кухни на уровне поверхности, отвечающее всем требованиям UL и NEC для использования на кухне. использовать в дополнение или вместо традиционных настенных розеток. PCS77 доступен в двух версиях на 15 А и 20 А (хотя обе имеют кабелепровод с 3-жильным проводом калибра 12, который может подключаться к цепи 20 А, и обе версии имеют защиту с помощью автоматического выключателя, поэтому версия на 15 А не позволит цепь на перегрузку свыше 15А).
