Расстановка розеток на кухне. Планируем грамотную электрику

28 сентября, 15:53 Прочитали: 8623 Оценили: 185

Расположение розеток в кухонной зоне – это одна из самых болезненных тем в электрике при проведении капитального ремонта. С одной стороны, многие заказчики часто не уделяют серьезного внимания этому вопросу, отмахиваясь от прораба или «кухонщиков» фразой «сделайте на свое усмотрение». С другой, это один из самых ответственных участков планирования, где действительно нужно думать, и тяжело потом переделывать.

Сложностей на самом деле много: концентрация розеток в зоне кухни запредельная, причем у каждой группы должна быть своя четко запланированная высота, и значительная часть розеток в итоге должна быть ловко спрятана за мебелью и бытовой техникой, чтобы обеспечить красоту вашей кухни.

Не надейтесь на других

Знаете ли вы, что чаще всего нам кухне приходится переделывать именно розетки? Порой этим приходится заниматься в процессе ремонта, а иногда — после установки кухни, когда техника и шкафы расставлены по местам, и стали наглядно видны ошибки.

Если переделывать и добавлять розетки, приходится добавлять нарощенные провода, а это небезопасно с пожарной точки зрения. Иногда приходится убирать часть готовой отделки, а затем пытаться аккуратно скрыть следы переделок.

Поэтому всегда нужно планировать расположение розеток, не оставляя это на усмотрение рабочих или менеджеров в салоне кухонной мебели. Они могут элементарно не знать всех правил и норм эргономики, не учесть все бытовые приборы, которые у вас будут и так далее – помните о том, что основная задача рабочих – сдать вам ремонт, а менеджера – продать вам гарнитур. Лучше потратить свое личное время, но получить продуманную до мелочей кухню, на которой удобно и приятно готовить.

Утром деньги планировка, вечером стулья розетки

Перед тем, как непосредственно планировать расположение розеток, нужно спроектировать саму кухню. Желательно это сделать в салоне руками менеджера-дизайнера, чтобы получить подробный чертеж с разверткой по стенам и бытовой техникой.

Благо, многие салоны делают эти проекты бесплатно.

Это важно! До того, как вы согласовали более-менее окончательный вариант расстановки кухни, даже не начинайте планировать розетки, ничем хорошим это не закончится. Учитывая количество необходимых розеток в этой зоне и целый зоопарк разных высот, всегда присутствует риск при очередной перестановке потерять какие-то детали, забыть переставить розетку или изменить ее высоту. А переделка после обнаружения ошибки на уже установленной кухне может вам дорого обойтись.



А теперь, давайте приступим.

Мы перечислим технику, которая обычно стоит на кухне. Для каждого прибора расскажем, где для него делать розетку. Иногда будет только один вариант, в других случаях — несколько, в зависимости от особенностей прибора и его расположения.

NB! Все размеры в этой статье мы указываем от чистового напольного покрытия. Часто на момент прокладки электрики есть только черновой пол. Тогда не забудьте добавить размеры будущего чистового покрытия (подложка плюс отделка).

Холодильник

Сейчас есть холодильники трёх основных типов: отдельно стоящие, встраиваемые и «side-by-side». Последний вариант — это вместительные модели с двумя дверцами.

Для каждого типа будет удобнее своё расположение розетки. У отдельно стоящего холодильника больше всего вариантов. Можно смонтировать розетку в стене за ним. Обычно её располагают в 6 или 25 см от пола. Если рядом с холодильником стоят кухонные шкафчики, можно сделать розетку в цоколе. А иногда розетку делают видимой, размещая на стене рядом или на фартуке.

Для встраиваемого холодильника подойдёт розетка в соседнем цоколе. Делать её сзади нельзя — тогда холодильник элементарно не влезет в положенное ему место.

И для холодильника «side-by-side» тоже не делают розетку прямо за ним. Её размещают в цоколе соседнего ящика или над холодильником. Высота, в зависимости от модели, примерно 180-190 см.

Духовка

Духовку обычно ставят или под варочной панелью, или в пенале. В шкафу она может размещаться одна или вместе с СВЧ. Это всё влияет на размещение розетки.

Если духовка стоит под варочной панелью, розетку делают в цоколе. Иногда её монтируют за соседним шкафчиком, в 70 см от пола. Но такое расположение будет мешать выдвижным ящикам. Придётся подрезать один из них, чтобы задняя стенка не упиралась в розетку. А любая подгонка или индивидуальная работа увеличивает бюджет и время ремонта. Поэтому такой вариант лучше оставить для шкафчиков с дверцами.

Если духовка стоит в пенале, а рядом расположена микроволновка, розетку удобно встроить за СВЧ. Миковолновка меньше по габаритам, и за ней всегда остаётся пустое пространство, куда как раз хорошо помещаются розетки.

Для духовок, которые стоят в пенале отдельно, розетки врезают в цоколь.

СВЧ (микроволновка)

Микроволновки бывают отдельно стоящими и встраиваемыми. Отдельные стоят на рабочей поверхности, для них удобно расположить розетку в фартуке рядом. Лучше распланировать так, чтобы розетка была скрыта за корпусом микроволновки.

Встраиваемые микроволновки стоят в пенале (над духовкой или отдельно), в верхнем шкафчике или под рабочей поверхностью. Во всех этих случаях розетки делают за СВЧ (как мы помним, за прибором всегда остаётся свободное место).

Варочная панель

Варочные панели бывают трёх типов: обычные электрические, индукционные и газовые. Розетки нужны всем трём.

С первыми двумя проблем не возникает. А тот факт, что розетка нужна и газовой панели, во время ремонта, очевиден не всем. Да, сама плита работает от газа, но в современных моделях используется электроподжиг. Он работает так: вы поворачиваете ручку, и одновременно начинает идти газ и проскакивает искра, чтобы его поджечь. Вот для этой системы поджига как раз и нужно электричество.

Под варочной панелью может стоять духовка или обычный шкафчик. Розетку в любом случае делают в цоколе.

Вытяжка

Вытяжки делятся на встраиваемые и купольные (отдельные). Для встраиваемой розетку делают где-нибудь рядом, так, чтобы её закрывал шкафчик. А для

купольной — за верхней частью короба, чтобы было незаметно.

Посудомоечная машина

Розетку прямо за посудомойкой делать нельзя — она попросту не встанет на место. Можно сделать её в цоколе соседнего шкафчика, но если посудомоечная машина расположена рядом с раковиной, как это часто бывает, лучше сделать её повыше, в 25 см от пола. В шкафчике под мойкой обычно как раз есть свободное место.

Тогда, если вдруг из машины потечёт вода, она не попадёт в розетку. Не нужно будет бежать к щитку и вспоминать, где именно отключается посудомойка. Можно будет просто открыть дверцу и отключить прибор из розетки.

Измельчитель

Измельчитель бытовых отходов — полезный прибор, который монтируется под раковиной. Розетку для него делают рядом, под мойкой (рядом с розеткой для посудомоечной машины).

Стиральная машина

Если санузел слишком тесный, стиральную машину переносят на кухню.

Розетку для неё монтируют так же, как и для посудомоечной. Можно установить в цоколе соседнего шкафчика, но лучше — под мойкой, в 25 см от пола. На случай каких-то проблем со стиральной машиной всегда лучше, если к розетке есть свободный доступ.

Морозильная камера

Если в семье делают много заготовок на зиму, встроенной в холодильник морозилки может не хватить. Тогда устанавливают дополнительную. Есть модели, которые встраиваются под рабочую поверхность (компактные) или в пенал (большие), бывают отдельно стоящие.

Розетки располагают по тому же принципу, что и для холодильника. Для встраиваемой морозилки её делают в цоколе рядом, для отдельной — тоже в цоколе или сзади, в 25 см от пола.

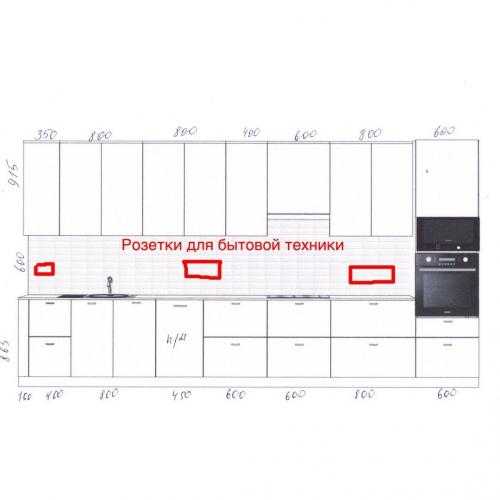

Розетки на фартуке

Для тех приборов, которые будут стоять на рабочей поверхности, делают розетки в кухонном фартуке над столешницей. Чтобы их хватило для всех приборов, нужно заранее составить список того, что вы будете использовать. Причём в него включается не только то, что будет стоять там постоянно, но и те приборы, которые вы достаёте от случая к случаю.

Этот список индивидуален для каждой хозяйки, но для примера перечислим, что может стоять на кухне:

• электрочайник;
• кофемашина или кофеварка;
• тостер;
• блендер;
• пароварка или мультиварка;
• электрогриль;
• фритюрница;
• электрическая мясорубка;
• кухонный комбайн.

Советуем также предусмотреть дополнительную розетку для зарядки телефона или планшета. Так вы без проблем сможете найти нужный рецепт или ролик со способом приготовления (или просто совместить готовку с просмотром любимого фильма).

И ещё одну розетку стоит запланировать на всякий случай. Для техники, которую вы забыли, или для новой, которая может появиться позже. Ведь технологии развиваются так стремительно, что практически каждый год появляется что-то новое.

Когда общий список готов, нужно прикинуть, как приборы будут стоять на рабочем столе. Не стоит монтировать все розетки вместе, одной группой. Так будет неудобно пользоваться бытовыми приборами. Лучше разделить их на несколько групп в разных зонах. Например, в одном месте поставить чайник и тостер, в другом — оставить розетки для мобильной техники.

Чтобы визуально кухня смотрелась симпатичнее, розетки лучше прятать за бытовыми приборами, которые будут постоянно стоять на месте. Например, за микроволновкой или кофемашиной поместится по паре — для них и какой-нибудь другой техники.

NB! Это самый вариативный и индивидуальный пункт планировки. Кому-то хватит 1-2 розеток, другим и 6 будет мало. Именно поэтому и нужно составить чёткий список.

Подсветка кухни

Для подсветки кухни не делают розетку, а выводят кабель. Но этим занимаются вместе с установкой розеток, поэтому мы включили подсветку в наш список.

Итак, для подсветки нужно сделать вывод кабеля. Обычно оставляют около полуметра, это длина с запасом. Позже, когда будут собирать кухню и устанавливать подсветку, лишнее отрежут. Где же нужно сделать вывод? Для этого нужно знать, куда будет устанавливаться подсветка, и где будет прятаться трансформатор.

Самый частый вариант — подсветка над рабочей зоной, под верхними шкафчиками. Вывод для неё делают чуть выше нижнего края одного из верхних шкафчиков.

Иногда делают кухонный гарнитур до потолка, и верхнюю часть составляют из двух ярусов, один нависает над другим. Тогда подсветку монтируют ещё и под самым верхним ярусом. Вывод кабеля для неё прячут под потолком, над кухней или за самым верхним шкафчиком.

Бывает, подсвечивают и цоколь. Это удобно, если нужно зайти на кухню ночью, попить воды или проверить холодильник. Подсветка у пола помогает не споткнуться и в то же время не настолько яркая, чтобы резало глаза с непривычки. Вывод кабеля для нижней подсветки тоже делают в цоколе.

Подведём итоги

Мы очень надеемся, что смогли этой статьей привлечь ваше внимание к важности своевременного и вдумчивого планирования электрики в кухонной зоне. Теперь, когда вы вооружены знаниями и четким перечнем того, что нужно учесть, можете приступать к проектированию кухни вашей мечты.

Обязательно составляйте полный список бытовой техники, которую вы планируете использовать на кухне. Не забывайте даже о тех приборах, которые вы «может быть когда-нибудь» захотите докупить потом – предусмотреть розетку «про запас» гораздо проще, чем потом тянуть провода и удлинители от других розеток.

Важный совет! Не откладывайте вопрос планирования кухни на потом, так как электрика, как правило, монтируется на достаточно раннем этапе ремонта. А это значит, что уже спустя несколько недель после его начала, прораб потребует от вас окончательный вариант расстановки кухни и электрики к ней. Мы рекомендуем составлять проекты кухни в различных салонах еще до начала самих работ, чтобы подойти к этапу разводки проводов в квартире во всеоружии.  В конце концов, расчеты в салонах вас ни к чему не обязывают.

Смотрите больше на видео:

Расположение розеток на кухне | Схема размещения от LORENA

При разработке дизайна интерьера кухни важно продумать не только отделку стен, размещение гарнитуров и остальной мебели. Нужно также предусмотреть правильное расположение розеток, чтобы можно было подключить всю необходимую технику — холодильник, микроволновку, чайник, посудомойку и т. д. Вы можете бесплатно скачать готовую схему размещения источников питания и требований к помещению. От планировки расположения розеток зависит функциональность, эстетика и безопасность всего помещения. В статье рассказываем, как правильно разместить источники питания на кухне для различных электроприборов.

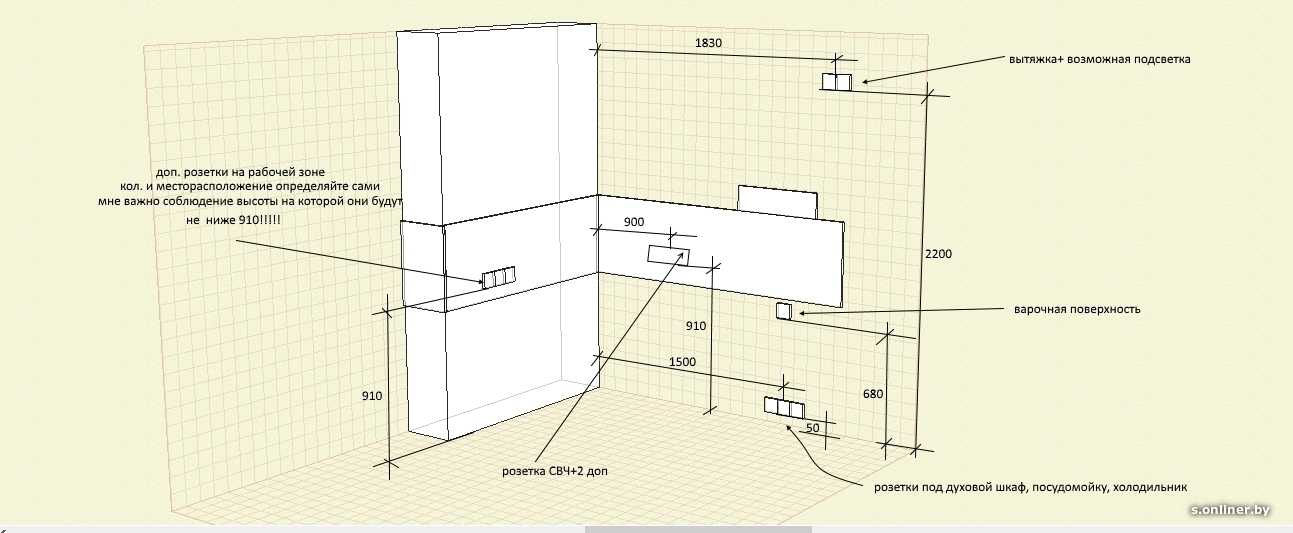

Как планировать расположение и количество розеток

Чтобы выяснить, сколько источников питания нужно установить, подсчитайте все электрооборудование, которым вы пользуетесь на кухне. Учитывать стоит технику, которая применяется для освещения пространства, мытья посуды, просмотра телевидения, хранения и готовки пищи. Также нужно предусмотреть розетки под электроприборы, которые вы включаете на кухне периодически, например, пылесос, гирлянду, зарядное устройство для гаджетов. Если вы планируете купить какую-то технику позже, также включите ее в список.

Минимальное количество источников питания определяется по следующему принципу: под каждое стационарное электрооборудование нужна своя розетка, две — по краям столешницы, по одной возле обеденного стола и выключателя света.

Специалисты рекомендуют монтировать в среднем 8–12 источников питания. По стандарту розетки нужно распределить по трем уровням — верхнему, среднему и нижнему.

Чтобы спланировать расположение источников питания, нужно определиться с местами размещения техники. Для крупного стационарного электрооборудования нужно провести выделенные цепи, т. к. приборы будут включены постоянно. Как правило, розетки для вытяжки, телевизора и подсветки устанавливаются на верхнем уровне. Тогда как источники питания для холодильника, варочной панели, посудомойки, духовки располагаются под рабочей поверхностью с учетом длины шнура техники.

Розетки для небольшого электрооборудования, такого как чайник, миксер, тостер, СВЧ-печь, нужно запланировать в тех местах, где вы собираетесь его включать. В основном такие приборы располагают на столешнице или в специализированной нише. В этом случае также необходимо помнить о небольшой длине шнура.

Перед установкой источников питания нужно тщательно спланировать расположение всей мебели и техники. Если вы приобретаете кухонный гарнитур в салоне, вам предоставят профессиональную схему, на которой специалисты могут сделать разметку розеток.

Подсчет мощности розеток

Чтобы вычислить необходимую мощность источников питания, нужно выяснить, какое количество электроэнергии потребляет каждый прибор. Эти данные есть на наклейке на задней стенке техники. Если вы только планируете купить электрооборудование, тогда стоит посмотреть его мощность на сайте изготовителя. Эти данные позволят электрику рассчитать общую нагрузку на сеть, необходимое количество распределительных коробок и толщину кабеля.

Как правило, кухонная техника потребляет 10–15 кВт. Примерные значения расхода электроэнергии разных видов приборов следующие:

• чайник, СВЧ-печь, духовка — по 2000 Вт;
• посудомойка — от 1000 до 2000 Вт;
• освещение — от 150 до 200 Вт;
• холодильник — 100 Вт;
• варочная поверхность — от 3000 до 7500 Вт.

Чтобы исключить возможность короткого замыкания и скачков напряжения, стоит заложить еще 30–50% резерва, т. е. электрическая разводка должна быть рассчитана на 20 кВт.

Требования безопасности при установке розеток

Чтобы оградить себя от опасностей, которые заключает в себе электричество, при расстановке источников питания и их установке важно соблюдать следующие требования:

1. Размещайте розетки на расстоянии минимум 200 мм от варочной поверхности и раковины. Это нужно, чтобы избежать попадания брызг воды и жира в разъемы.
2. Следите, чтобы расстояние между техникой и розеткой не превышало 1500 мм. Это стандартная длина шнура электрооборудования.
3. Устанавливайте разъемы источников питания для встроенной техники через отверстия в задних стенках кухонного гарнитура на расстоянии 30–60 см от пола.
4. Не монтируйте розетки за выдвижными ящиками, посудомоечной и стиральной машиной.
5. Запрещено монтировать больше пяти источников питания рядом. При шлейфовом подключении розеток, т. е. последовательном присоединении к одной линии, необходимо установить устройство защитного тока — УЗО. Оно позволит избежать возгорания проводки. Также УЗО защитит людей от удара током.
6. Помимо этого, стоит позаботиться об отдельных линиях для электрооборудования повышенной мощности — вытяжки, варочной плиты, духовки.
7. При установке разъемов источников питания внутри тумбы под мойкой позаботьтесь о специальном корпусе для защиты от попадания влаги.
8. Важно проследить, чтобы вся техника на кухне была заземлена.

Стоит учитывать все рекомендации и ограничения при монтаже розеток, чтобы избежать пожара или поломки оборудования при возникновении аварийных ситуаций с электропроводкой.

Розетки для бытовых приборов

Важно планировать размещение розеток для бытовой техники после составления детального плана, в котором указано место установки и размеры каждого прибора, габариты всех шкафов и ящиков кухонного гарнитура.

Розетка для холодильника

Место монтажа источника питания для холодильника зависит от способа установки оборудования. Для встраиваемой техники специалисты рекомендуют размещать розетку в цоколе кухонного гарнитура. Это нужно для быстрого доступа к источнику питания при необходимости. Также, если конструкция кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае она должна располагаться в 10–20 см от холодильника, в 20–70 см от уровня пола. Устанавливать розетку за холодильником не стоит, так как она может мешать монтажу каркаса и самого прибора.

Розетка для отдельно стоящего холодильника может быть расположена за самим прибором. Однако, чтобы обеспечить быстрый доступ к разъему источника питания, стоит установить его в 5–10 см от техники. В этом случае не нужно будет двигать холодильник при необходимости его отключения от электросети.

Кухня Канто →

Розетка для варочной поверхности и духового шкафа

Обычно приборы имеют независимые друг от друга розетки.

Разъемы источников питания для электроприборов не допускается устанавливать непосредственно за духовым шкафом. Это связано с тем, что они могут мешать монтажу прибора в нишу.

При стандартном расположении варочной поверхности над духовкой розетки можно установить в цоколе кухни на минимальном расстоянии 10–18 см от нулевой отметки пола. Также их можно разместить в соседнем шкафчике в 20 см от его стенки.

Если духовой шкаф встроен в колонну и располагается на уровне груди, нужно установить розетку сбоку или снизу от него. В этом случае разъем для варочной поверхности будет размещаться под ней, на расстоянии 60–75 см от уровня чистого пола.

Если у вас отдельно стоящая плита, установите розетку для нее сбоку, на высоте 20–75 см.

Розетка для вытяжки

Расположение розетки будет зависеть от конфигурации гарнитура. Если вытяжка закрыта шкафом, разъем источника питания можно установить внутри него сбоку от вентиляционной трубы либо над кухней.

Для приборов купольного и навесного типа не всегда требуется розетка, т. к. их можно подключить напрямую к вентиляционному каналу.

Розетка для подсветки

Кухонная подсветка может выполнять несколько функций. Она используется в качестве украшения или для улучшения видимости в конкретной рабочей зоне.

Подсветка может подсоединяться непосредственно к электрической сети или запитываться от розетки. Во втором варианте нужно также продумать расположение выключателя.

Не рекомендуется размещать розетку с краю кухонного гарнитура, над раковиной или варочной поверхностью. Однако можно расположить разъем внутри одного из шкафов или над гарнитуром. Высота размещения зависит от размера кухни.

Розетка для микроволновой печи

От места установки СВЧ-печи зависит расположение источника питания. Если микроволновка встраивается в кухонный гарнитур, стоит разместить розетку в нижнем шкафу, на высоте 20–75 см от пола.

В случае установки СВЧ-печи на столешнице разъем источника питания располагается сбоку от прибора.

Розетка для мелкой бытовой техники

Стоит предусмотреть розетки для переносных бытовых приборов по всему периметру кухонной рабочей зоны. Это позволит использовать технику непосредственно в месте приготовления пищи.

Если вы не учли какую-то розетку, вы сможете установить ее на верхнем и нижнем уровне после ремонта кухни. Шкафы скроют любые повреждения отделки стен. Если нужно подвести питание в рабочую зону, но жалко портить фартук, стоит рассмотреть вариант угловой розетки. Она монтируется на стыке стен или кухонных шкафчиков.

Вы можете доверить все работы профессионалам, для этого обратитесь в компанию LORENA. Наш специалист создаст современный дизайн-проект будущей кухни, отметит необходимые розетки с учетом норм электробезопасности и расположения приборов.

Кухонный электрический код для розеток, освещения и бытовой техники

Когда приходит время отремонтировать кухню, возникает соблазн попытаться сэкономить деньги. Ведь капитальный ремонт стоит дорого. Новая бытовая техника, шкафы, освещение, напольное покрытие и сантехника — все это добавляется. Если вы делаете все сами, вы, вероятно, планируете сделать большую часть работы самостоятельно, верно?

Но, прежде чем прыгать, помните, что 50% всех пожаров начинаются на кухне. И более трети домашних пожаров вызваны проблемами с электричеством. Зная это, правильная проводка, выполненная в соответствии с электрическими нормами, — это одна из областей, которую вы должны оставить профессионалам. Давайте взглянем на требования кухонного кодекса.

Несколько слов об электрических правилах

Строительные нормы и правила, особенно правила электропроводки, — это не просто набор правил, составленных бюрократами, сидящими в офисе. Национальный кодекс проводки, принятый во всех 50 штатах, является результатом постоянной работы профессионалов отрасли, направленной на обеспечение безопасности вас и вашей семьи. Он меняется по мере того, как меняются обстоятельства и технологии.

Например, если электропроводка на вашей кухне сделана двадцать лет назад, скорее всего, у вас было гораздо меньше приборов на столешнице, и они потребляли меньше энергии. Возможно, у вас было всего два или три цикла. Если вы добавляете остров, это означает больше проводки.

Любой крупный проект реконструкции кухни неизбежно подразумевает добавление новых цепей. Сегодня семь или восемь кругов являются нормой. Способна ли ваша текущая коробка выключателя принимать новые цепи? Должны ли вы добавить подпанель? Знаете ли вы все требования к кабелям и проводке в соответствии с кодом?

Технологии тоже меняются. Еще несколько лет назад не было розеток с защитой от несанкционированного доступа, которые защищают детей от втыкания в розетки подходящих предметов.

Работать только с лицензированным сертифицированным электриком имеет смысл. Они знают коды от и до. Привлекая их к планированию на раннем этапе, вы можете сэкономить деньги. А когда они завершат работу, вы будете в безопасности и спокойнее.

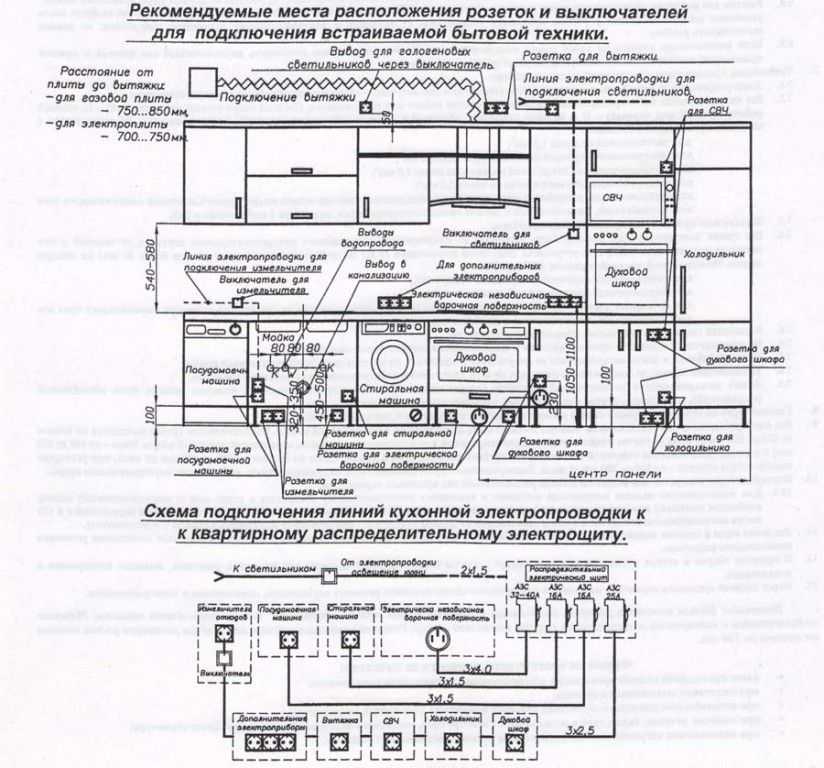

Обзор электропроводки кухни

На кухнях используются три основных типа цепей. И все электрические планы кухни будут иметь по крайней мере один из них. Выделенные цепи для ваших многочисленных небольших настольных приборов необходимы для электробезопасности. В крупных бытовых приборах, например, в плитах, используются так называемые постоянные контуры. Наконец, требуется по крайней мере одна цепь освещения.

Теперь давайте рассмотрим некоторые особые требования к электрическим нормам.

Кухонное освещение

Любой план освещения кухни должен начинаться как минимум с одной цепи с выключателем (или двумя) на входе. Кроме того, еще одна 15-амперная цепь необходима для питания освещения в зоне приготовления пищи. Это могут быть потолочные или канистровые светильники, ленточные светильники или светильники под шкафами.

Наличие отдельного выключателя для каждого комплекта ламп — отличная возможность. Также хорошо использовать схему на 20 ампер для общего освещения. Это позволяет добавлять или улучшать освещение ниже по течению.

Помните, что защита AFCI (прерыватель дугового замыкания) является обязательным требованием для всех цепей освещения. Хотя это не всегда требуется, защита GFCI (прерыватель цепи замыкания на землю) является хорошей идеей для любых коммутаторов, расположенных рядом с приемником.

При планировании нового кухонного освещения у вас есть множество вариантов:

• Общее освещение — накладное или встроенное
• Зональное освещение – используется для освещения определенного места (например, раковины)
• Рабочее освещение — часто монтируется под верхними шкафами для освещения части прилавка
• Освещение в нише — установка светильников в нише над навесными шкафами создает эффект ореола
• Подвесные светильники — прекрасно подходят для освещения острова или обеденной зоны на кухне
• Акцентные светильники — идеально подходят для акцентирования внимания на вашем особом фарфоре или любимом произведении искусства

Опыт вашего электрика и знания в области освещения очень помогут вам в планировании освещения вашей кухни!

Микроволновая проводка

Современные микроволновые печи, потребляющие до 1500 Вт, требуют 20-амперной, 120/125-вольтовой цепи, предназначенной для микроволновой печи. Проводка указана как 12/2 м. мили с землей. Требуется защита AFCI.

Посудомоечная машина и вывоз мусора

Для посудомоечных машин также требуется отдельная цепь — 20 А, 120/125 В, провод 12/2 Нм с заземлением. Убедитесь, что линия посудомоечной машины достаточно провисает, чтобы вы могли вытащить устройство для ремонта!

В некоторых регионах посудомоечная машина и утилизатор могут совместно использовать 20-амперную цепь. Общая потребляемая мощность не может превышать 80% номинального тока цепи. Ваш лицензированный подрядчик по электротехнике будет знать, что разрешено.

Если для утилизации требуется отдельная цепь, это будет другая цепь на 20 ампер, 120/125 вольт, провод 12/2 Нм с заземлением. Посудомоечные машины и отходы требуют защиты GFCI. Также может применяться требование AFCI.

Электропроводка холодильника

Для вашего холодильника требуется еще одна специальная цепь на 20 А, 120/125 В с проводом 12/2 и заземлением. Снова требуется защита AFCI, и может потребоваться GFCI. Те необходимые схемы начинают складываться!

Электрическая плита

Для большинства новых моделей требуются специальные цепи на 240/250 вольт, 50 ампер. Это означает, что либо кабель 6/3 NM, либо провод #6 THHN проходят в кабелепроводе.

Для некоторых диапазонов потребуются цепи даже с более высокими характеристиками. Заранее проверьте технические характеристики вашего прибора! Варочная панель и настенная духовка могут использовать один и тот же контур, но не превышают мощности контура.

Розетка на 120/125 В подойдет, если вы готовите на газу. В любом случае, вы можете захотеть установить цепь для электрической плиты. Это позволяет позже перейти с газа.

Кухонные розетки

В большинстве случаев требуется не менее двух 20-амперных цепей для настольных (или островных) розеток. Вы, вероятно, захотите больше, так что планируйте тщательно. Все они нуждаются в защите как GFCI, так и AFCI.

Помните, что все 20-амперные настольные (и островные) розетки для питания небольших электроприборов и все 15-амперные цепи должны быть защищены от несанкционированного доступа.

Вот несколько советов по планированию:

• Не устанавливайте розетки лицевой стороной вверх
• Для каждой столешницы шириной более 12 дюймов требуется розетка
• Сосуды должны быть менее чем на 20 дюймов выше столешницы
• Не более 48″ между розетками на столешнице

Электропроводка на вашей новой кухне

Теперь у вас есть лучшее представление обо всем, что необходимо для безопасной электропроводки на вашей новой кухне. Учитывая постоянно меняющиеся требования к электротехнике, имеет смысл обратиться к профессионалам. Они смогут ответить на все ваши вопросы и помогут спланировать кухню вашей мечты. Затем, когда они закончат работу, вы можете быть уверены, что она сделана безопасно и с кодом. Звоните прямо сейчас!

5 причин, по которым вам может понадобиться выдвижная розетка на кухонной столешнице – Кухонные выдвижные розетки

Розетки на столешнице появляются повсюду на кухнях, но нужна ли она вам?

От удобства и внешнего вида до кодовых требований и безопасности — вот 5 причин, по которым вам могут понадобиться или должны быть выдвижные розетки питания на столешнице.

*Во-первых, небольшая заметка об электрическом коде кухонной столешницы 406.5E и о том, почему вы должны быть знакомы. Требования кодекса регулярно обновляются, чтобы удовлетворить растущие потребности современных кухонь, а также обеспечить безопасность семей в своих домах. Если вы когда-либо планируете реконструировать, ремонтировать или продавать свой дом, вы должны знать, каковы ваши местные требования (особенно если вы планируете пройти проверку).

1. Кухонные острова и полуострова имеют свой уникальный электрический код.
В каждой полуостровной столешнице требуется по крайней мере одна розетка. Полуостров определяется как столешница с коротким размером 12 дюймов или больше и длинным размером 24 дюйма или больше. Длинный размер измеряется от соединенной перпендикулярной стены.

То же правило, что и для стен, иногда применяется и для островов. Код может потребовать одинаковое количество розеток через каждые два фута на острове или полуострове, поскольку у него нет стены.

В настоящее время существует четыре версии Национального электротехнического кодекса (NEC), которые были приняты отдельными штатами, включая 2020, 2017, 2014 и 2008 годы. В настоящее время 43 штата подпадают под действие кодекса 2020 или 2017 года, эти штаты будут нужна всплывающая розетка, которая будет соответствовать правилам установки на столешницу и пройти тест на проникновение воды. Чтобы соответствовать последнему коду, всплывающее окно должно пройти тест на разлив полгаллона, иметь выходы с защитой от несанкционированного доступа, и все устройство будет сертифицировано UL или ETL как комплектный узел (не только выходное отверстие может быть внесено в список UL).

2. Окна мешают розеткам, а также раковине и вытяжке.
Кодекс требует, чтобы розетки на кухне располагались через каждые 48 дюймов в стенах. Если на месте, где должна быть розетка, должно быть окно, единственным вариантом может быть установка розетки, которая выдвигается из столешницы.

Пространство столешницы за раковиной и стена не может превышать 18 дюймов без розетки на стене за ней, расстояние между плитой и стеной не может превышать 24 дюйма и имеет такое же требование. Если за вашей раковиной или плитой нет стены для установки розетка, и вы превысили эти ограничения, то вам может понадобиться розетка в столешнице для передачи кода.0003

3. Следите за тем, чтобы опасные и неприглядные шнуры не свисали с боков островков.

С ростом популярности больших плоских островов в последние годы стало обычным размещать розетки по бокам островов. Эти висящие шнуры стали угрозой безопасности для детей, от того, что они ловят их руками во время бега, до того, как малыши тянут за шнуры и опрокидывают на них мелкие приборы. Выдвижная розетка, расположенная прямо в столешнице, удерживает шнуры в стороне, чтобы дети не могли тянуть за шнуры, а также спотыкаться или запутываться в шнуре. Удаление оборванного шнура также предотвращает несчастные случаи со взрослыми и гостями.

Прочтите ужасающую статью о годовалой девочке, которая сняла с прилавка мультиварку и обожгла лицо ЗДЕСЬ.

Боковые выходы на островах не всегда позволяют разместить на прилавке тот небольшой прибор, который вам нужен, именно там, где вы хотите, особенно в середине длинных островов. Острова стали местом отдыха для еды и напитков во время развлечений. Выдвижные розетки позволяют разместить розетку в любом месте на вашем острове, создавая более чистый вид вместо проводов, тянущихся по столешницам.





4. Удобство зарядки.
Выдвижные розетки предназначены не только для питания приборов, связанных с питанием, но и для зарядки любых ваших мобильных устройств. Ноутбуки, планшеты и смартфоны постоянно попадают на кухонные острова. Благодаря возможности зарядки от вилки, зарядным портам USB-A и USB-C и беспроводной зарядной панели QI существует множество вариантов одновременной зарядки нескольких устройств. От готовки до выполнения домашними заданиями детей и зарядки телефона — у каждого может быть розетка для подключения.

5. Задние борта без выхода.
Если вы переделываете свою кухню или строите новый дом, скорее всего, вы потратили бесчисленное количество часов, выбирая идеальный фартук. Это может быть болезненно, если вам придется врезаться в ваш красивый новый фартук и загромождать его непривлекательными розетками. Выдвижные розетки являются альтернативным решением и могут быть скрыты в прилавке, где они менее заметны. Вы также можете положить их на дно своих шкафов, они скрыты, когда не используются, но выдвигаются, когда это необходимо.

Рассмотрите выдвижные розетки для ВСЕХ ваших электрических нужд.

Выдвижные розетки могут быть установлены не только на кухне, но и во многих других жилых помещениях. Везде, где вам нужно электричество — решение может быть всплывающим окном. Нужны дополнительные розетки для бытовой техники в кладовой? Хотите избавиться от беспорядка на столешнице в ванной? Нужны ли в вашем рабочем пространстве в гараже розетки для электроинструментов? Вы когда-нибудь использовали мелкую бытовую технику на обеденном столе? Используете ли вы мелкую бытовую технику в своем домашнем баре? ВСЕ эти сценарии идеально подходят для всплывающей торговой точки. Всплывающие розетки отлично подходят не только для жилых помещений, но и для коммерческих помещений, таких как отели, аэропорты и рестораны.

Перед заказом или установкой любых выдвижных розеток проверьте местный код.
Код для применения розеток на столешнице варьируется от штата к штату и даже от округа, в котором они устанавливаются. Как всегда, мы рекомендуем проконсультироваться с вашим местным инспектором и электриком, чтобы узнать, что требуется от вашей конкретной кухни перед реконструкцией, или построить свой новый дом.

Приобретите всплывающее окно, одобренное для столешниц.
На сайте KitchenPowerPopUps.com мы продаем только выдвижные розетки, одобренные для использования на столешницах и во влажных помещениях в США и Канаде. Они сконструированы в соответствии со стандартом NEC Code 406.5E для установки на столешницу и имеют заглушки с защитой от несанкционированного доступа. Весь блок внесен в списки UL для установок в США и одобрен cUL и CSA для установок в Канаде.
