Обжим витой пары и подключение компьютерной розетки Legrand

В данном материале рассмотрены обжим витой пары категории 5E коннектором RJ-45, подключение розетки Legrand с винтовым механизмом и методы тестирования качества обжима с помощью команды «PING» и с применением LAN-тестера

С ценами на монтажные работы вы можете ознакомиться по ссылке



Содержание:

			Обжим витой пары с использованием коннектора RJ-45 по схеме 4 и 8 жил
			Подключение витой пары к компьютерной розетке Legrand с винтовым механизмом
			Проверка и тестирование витой пары с помощью конcольной команды PING и с применением LAN-тестера



---



Обжим витой пары с использованием коннектора RJ-45



Для обжима витой пары вам понадобится сам кабель «витая пара» категории 5E, обжимной инструмент, например, HT-568 (далее — кримпер).  Данная модель кримпера удобна возможностью обжима обоих видов коннекторов — компьютерного RJ-45 и телефонного RJ-12



Для снятия изоляции удобно использовать стриппер HT-318. Также он используется при заделке кабеля в некоторые модели сетевых розеток



Пара коннекторов RJ-45 категории 5E



Для проверки и тестирования качества обжима используется консольная команда «PING» или LAN-тестер типа NS-468 фирмы BITES

Для удобства на витой паре всегда есть метраж — метки, проставленные через каждый метр



В первую очередь подготовим кабель

Сначала снимите изоляцию. Проденьте провод в подходящее отверстие стриппера и сделайте полный оборот, после чего снимите изоляцию



Надрез также можно сделать ножом, либо специально предназначенным для этого лезвием кримпера: едва-едва нажмите на ручки обжимного инструмента, чтобы не зацепить жилы, и сделайте небольшой поворот, примерно на 20 градусов



Изогните провод для увеличения надреза



Теперь изоляция легко снимется — просто потяните за неё с небольшим усилием



Капроновую нить (если она есть) обрежьте ножом или кримпером



Выпрямите пальцами каждую жилу, чтобы они были ровными. После этого сложите их по следующей схеме (схема «B»):

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — синяя
• — бело-синяя
• — зелёная
• — бело-коричневая
• — коричневая



Внимание! В схеме «A» меняются местами «бело-оранжевая»-«оранжевая» и «бело-зелёная»-«зелёная» пары жил:

• — бело-зелёная
• — зелёная
• — бело-оранжевая
• — синяя
• — бело-синяя
• — оранжевая
• — бело-коричневая
• — коричневая

Вы можете использовать и схему «A», но в этом случае обожмите по этой же схеме и коннектор на обратной стороне кабеля



Проверьте себя ещё раз:



Также можно обжать четыре жилы вместо восьми (например, при повреждении одной или более жил).

В этом случае максимальная скорость передачи по кабелю будет 100 мегабит в секунду (около 12 мегабайт)

Для обжима четырёх жил можно использовать любые две пары. В нашем случае это «оранжевая — бело-оранжевая» и «зелёная — бело-зелёная»



Жилы необходимо обрезать, чтобы их длина была одинаковой:



После обрезки получим аккуратные края



Теперь вставьте жилы в коннектор, после чего сразу же еще раз проверьте цвета — не перепутались ли они в процессе вставки

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — синяя
• — бело-синяя
• — зелёная
• — бело-коричневая
• — коричневая



Если цвета с одной стороны плохо видны, то поверните коннектор другой стороной (здесь, естественно, схема идёт снизу вверх)



В случае четырёх жил следует расположить их в коннекторе следующим образом:

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — пусто
• — пусто
• — зелёная
• — пусто
• — пусто



После проверки вставьте кабель до упора, чтобы (1) все восемь (или четыре) жил упёрлись в край коннектора под медными контактами и (2) край изоляции кабеля находился глубже фиксатора



Теперь вставьте коннектор в гнездо кримпера до упора



Произведите довольно сильное нажатие — лезвия кримпера будут горизонтальны друг к другу



Коннектор обжат: медные контакты пробили изоляцию жил, а фиксатор держит кабель за внешнюю изоляцию



Если делаете обычный Ethernet-удлинитель, то проведите такую же процедуру для другой стороны кабеля, после чего проверьте его, подключив компьютер или ноутбук к LAN-порту вашего роутера



---



Подключение компьютерной розетки Legrand с винтовым механизмом



В случае подключения компьютерной розетки обратная сторона кабеля, скорее всего, обжата коннектором RJ-45, поэтому проверьте схему на обратной стороне кабеля.

При необходимости проведите его обжим

Внешний вид розетки: сначала снимаем пластиковую панель — просто потяните её, она держится на пластиковых фиксаторах



Сзади видим винтовой механизм со схемой подключения



Для подключения будем использовать схему «B»



Вы можете подключить розетку и по схеме «A», но в этом случае проверьте, чтобы коннектор с обратной стороны кабеля также был обжат по схеме»A»

Снимаем механизм. Для этого поверните пластиковый винт против часовой стрелки. При необходимости, если винт не поддаётся, аккуратно и на очень маленький угол отогните фиксатор



Схема нарисована на обеих сторонах начинки



Подготовим кабель, как в случае с обжимом: аккуратно надрежем внешнюю изоляцию, чтобы не зацепить жилы



Чтобы увеличить надрез, изогните изоляцию



Снимите внешнюю изоляцию и обрежьте капроновую нить, чтобы она не мешала



Вставьте кабель в начинку розетки со стороны пластикового винта



Распрямите все жилы пальцами, чтобы было удобно ими манипулировать



Теперь, берите каждую жилу пальцами и заводите в крепёжные бороздки — вам нужно просто натянуть жилу двумя пальцами и потянуть её кончик в сторону рисунка схемы с небольшим усилием — она сама проскочит в бороздки, как на иллюстрации ниже

Начнём с оранжевой



Потом бело-оранжевая



Затем, коричневую и бело-коричневую



Теперь поверните начинку розетки другой стороной и проведите те же манипуляции с оставшимися двумя парами



Проверьте ещё раз цвета, чтобы они соответствовали схеме. Теперь наденьте винтовой механизм на основание розетки (но не до конца)



Поверните винт по часовой стрелке — механизм сам наденется на основание розетки при повороте почти без дополнительного давления



Обратите внимание — винт должен быть повёрнут до самой фиксации



Розетка собрана, теперь вы можете для проверки подключить кабелем Ethernet компьютер или ноутбук, после чего закрепить розетку в монтажном отверстии



---



Проверка и тестирование патчкорда из «витой пары» с помощью консольной команды PING и с использованием LAN-тестера



После обжима проверим качество обжима и целостность патчкорда

Первый способ — проверка с помощью консольной команды PING

Подключите компьютер новым кабелем к вашему сетевому оборудованию (роутеру) или создайте соединение VPN, если у вас только кабель провайдера (чтобы было что пинговать)

Затем нажмите  Win+R, в поле «Открыть» введите команду «ping 8. 8.8.8 -t» без кавычек, затем нажмите ОК. Если есть соединение с интернетом, то в окне консоли вы увидите строки со временем пинга



Если вы видите строки «Сбой передачи. General Failure» или другие ошибки, то это может говорить о плохо обжатом кабеле.



Проверим качество обжима отдельных жил витой пары с помощью LAN-тестера NS-468 фирмы BITES



Вставьте кабель одним концом в правый порт основного блока, а другим — в верхний порт дополнительного блока, затем включите тестер в режим «ON»



Все восемь пар индикаторов (на основном и дополнительном блоке) должны попеременно загораться с первой по восьмую

Если жилы перепутаны, то светодиоды будут загораться не попарно. Если какая-то жила плохо обжата, то соответствующая пара индикаторов гореть не будет. Если даже после повторного обжима одна или более пара индикаторов не загорается, то обожмите кабель по схеме 4 жилы — в этом случае максимальная скорость по кабелю будет 100 мегабит в секунду (по 8-жильному кабелю — 1 гигабит в секунду)

Вы можете включить LAN-тестер в медленный режим «S»- в нём индикаторы мигают реже и легче определить нужную пару или перепутывание жил витой пары

Если вы обнаружили LAN-тестером плохо обжатую жилу, то сделайте еще раз  обжим обоих коннекторов (не режьте, а ещё раз обожмите кримпером), но в этот раз усилие сделайте немного больше, после чего еще раз проведите проверку LAN-тестером. Если жилы перепутаны или нет сигнала после вторичного обжима — проведите процесс  обжима с самого начала

Как узнать, как разведена розетка RJ-45, не разбирая ее? — Хабр Q&A

Да есть, прозванивать вручную как предложили выше или использовать ТЕСТЕР КАБЕЛЬНЫЙ FLUKE NETWORKS
Вы вариант неправильно маркировки не учитывали, может вы не тот кабель проверяете? И с этим тоже может помочь ТЕСТЕР КАБЕЛЬНЫЙ FLUKE NETWORKS. И найти и промаркировать особенно если есть набор маячков.
Вышло прямо как СОЕ ответ.

Ответ написан более двух лет назад

Комментировать

ОЧЕНЬ давно дело было — переводил на предприятии сеть со скорости 10 на 100. На 10-ке всё работало, на 100-ке часть кабелей нет. Прозванивал — всё ОК. Вскрытие показало, что часть розеток и проводов были обжаты БО-О-БЗ-З(!!!)-БС-С(!!!)-БК-К. То есть, на низкой скорости не по скрученным парам всё равно связь шла, на высокой — нет.
Вывод: без вариантов, вскрыть все розетки и переобжать. Большая вероятность, что провода расключены не пойми как, и всё равно не заработают никогда.

Ответ написан более двух лет назад

Комментировать

Прозвонкой — подключить в розетку кусок кабеля и поочередно звмыкать проводки, а с другой стороны их находить. А есть и специальные инструменты которые сами найдут какой провод какой.

Ответ написан более двух лет назад

Комментировать

Да разберите разетку и посмотрите порядок цветов, это не сложно.

Ответ написан более двух лет назад

Комментировать

монтажник мог быть нешарящим, и обжать вообще тупо парралельно. Теоретически мог даже все розетки по-разному обжать.
Нужен любой тестер витой пары. На крайняк можно и батарейками с фонариком, если разбирать розетку не хочется. Но по идее все розетки без проблем должны разбираться до уровня посмотреть как обжато.

Ответ написан более двух лет назад

Комментировать

Правильно тут пишут, не надо никаких мультиметров, достаточно стандартного кабель-тестера с линейкой светодиодов, а также короткого патч-корда, обжатого по схеме 568В. Дальний конец проверяемой линии тоже надо обжать по 568В.
Но они не пишут, как найти непорядок. А делать надо так (причём достаточно одного подхода к проблемной розетке).
Втыкаем в неё этот патч-корд, а кабель-тестер включаем и разносим по концам проверяемой линии. Если розетка разведена тоже по схеме 568В, то светодиоды на пассивной части тестера будут вспыхивать в порядке своих номеров. Если в розетке разводка другая, то порядок вспышек светодиодов нарушится. Записав этот порядок, нетрудно расшифровать, как перепутаны провода в розетке. А расшифровав, нетрудно скорректировать порядок проводов при обжиме RJ-45 на дальнем конце линии.

Ответ написан более двух лет назад

Комментировать

Есть ли способ понять, как разведена розетка имея на руках только другую сторону провода (не переобжимая все возможные варианты

Разумеется есть.
Но они все сложнее и дороже чем взять и правильно обжать.

Из наиболее простых — кусок провода такой же длины, динамик и источник питания. Тупо прозваниваем. Если звенит, есть контакт.

Главное в другом — там может быть банальный обрыв или плохой обжим.
А может и перепутанная раскладка не по схеме — в любом случае придется переобжимать, даже если вы найдете правильный порядок.

Ответ написан более двух лет назад

Комментировать

Что такое разъем RJ45? Распиновка и типы (экранированный, 10-контактный)

Использование RJ45 — эффективный способ обеспечить высокоскоростной доступ в Интернет на вашем ноутбуке и компьютерах. Хотя вы можете использовать соединение Wi-Fi на ноутбуке, это может не дать вам более высокой скорости. Кроме того, беспроводные соединения более уязвимы для сбоев подключения.

Следовательно, проводные сетевые подключения, такие как локальная сеть (LAN), являются гораздо лучшим способом доступа в Интернет. В этой статье будут рассмотрены все подробности о RJ45 и некоторые часто задаваемые вопросы, связанные с ним.

Содержание

1. Что означает RJ в RJ45?
2. Что такое разъем RJ45?
3. Распиновка разъема RJ45
4. Различные типы разъемов RJ45
5. Инструменты для обжима RJ45
6. Являются ли разъемы RJ45 и CAT6 одинаковыми?
7. Кабели RJ45 используются только для соединений Ethernet?

Что означает RJ в RJ45?

Средства автоматизации — Cat8 Ethernet LA…

Включите JavaScript

Средства автоматизации — Cat8 Ethernet LAN Сетевой кабель RJ45

«RJ» в RJ45 означает зарегистрированный разъем. Стандарт RJ широко используется для Ethernet на маршрутизаторах WiFi, модемах и т. д. Он даже используется в качестве интерфейса подключения для передачи голоса и данных. «45» после RJ обозначает количество стандартов интерфейса в кабеле.

Что означает 45 в RJ45?

4 в «RJ45» означает, что он имеет 4 пары кабелей. А для уменьшения емкости, образованной близко расположенными кабелями, в кабеле предусмотрено 5 витков на дюйм. Отсюда и номер 45 в «RJ45».

Что такое разъем RJ45?

Разъем RJ45

Это пластиковая заглушка, которая надевается на один конец кабеля Ethernet. Он имеет 8 маленьких штифтов внутри, чтобы соединить 8 кусков провода. Он поставляется с портом блокировки, который обеспечивает фиксированное соединение с портом на вашем ноутбуке или компьютере. Таким образом, предотвращается случайное отсоединение кабеля Ethernet от порта.

Чтобы отсоединить кабель Ethernet от порта ноутбука/компьютера, необходимо сначала нажать на фиксатор разъема, а затем вытащить его за пределы порта.

Разъемы RJ45 относятся к категории модульных разъемов. В нем используются модульные разъемы и 50-контактные миниатюрные разъемы. Эти разъемы были изобретены лабораториями Bell Labs в 1973 году и впервые использовались в Соединенных Штатах для универсального кода заказа услуг (USOC).

Чтобы узнать о кабеле RJ45, прочитайте эту статью: Что такое кабель RJ45?

Схема контактов разъема RJ45

Разъем RJ45 подключается с помощью кабеля RJ45 (кабель Ethernet). В зависимости от стандарта кабеля RJ45 это может быть T568A или T568B.

RJ45 T-568A Распиновка

Распиновка разъема RJ-45 T568A

Как показано на рисунке выше, T-568A состоит из 8 проводов. Порядок подключения: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.

RJ T-568B распиновка

RJ-45 распиновка разъема T568B

T-568B также состоит из 8 проводов. Но порядок проводки: Бело-Оранжевый, Оранжевый, Бело-Зеленый, Синий, Бело-Синий, Зеленый, Бело-Коричневый, Коричневый.

См. также: 9 основных различий между RJ45 и RJ11 – RJ11 и RJ45

Различные типы разъемов RJ45

Различные типы разъемов RJ45

В зависимости от области применения на рынке доступны различные типы разъемов RJ45. Они перечислены ниже:

Стандартные разъемы RJ45

Стандартный разъем RJ45

Это широко используемые разъемы 8P8C (8-контактное 8-соединение) RJ45. Это разъем неэкранированного типа.

Экранированные разъемы RJ45

Экранированный разъем RJ45

Их также называют разъемами RJ48. Они относятся к категории экранированных разъемов и состоят из внутреннего экрана и экранированных проводов.

Ищете адаптеры Ethernet? 7 лучших адаптеров USB-Ethernet в 2023 году (USB-C, 3.0, 2.0)

Прочные разъемы RJ45

Прочные разъемы RJ45

Это очень надежные соединения, поскольку они обеспечивают защиту подключенных устройств. Таким образом, они сокращенно называются разъемами Hi-Rel.

10-контактный разъем RJ45

10-контактный разъем RJ45

Эти разъемы используются в приложениях последовательной линии.

Миниатюрные разъемы RJ45

Миниатюрные разъемы RJ45

Эти разъемы представляют собой уменьшенную версию стандартных разъемов RJ45.

Обжимной инструмент RJ45

Обжимной инструмент

Кабели витой пары крепятся к разъему с помощью обжимного инструмента. Это создает идеальное соединение, на которое не влияют другие электрические соединения или влажность. Этот инструмент прижимает разъем к проводам с большим усилием таким образом, что провода плотно прилегают к разъему.

Обжимной инструмент очень легко соединяет кабели Ethernet со штекерными разъемами. Тот же инструмент можно использовать для обрезки проводов, снятия изоляции и сгибания проводов. В соответствии с требованиями на рынке доступны различные инструменты. Некоторые из них

• Ручные обжимные инструменты
• Электрический обжимной инструмент
• Гидравлический обжимной инструмент и т. д.

RJ45 и CAT6 — это одно и то же?

RJ45 — это стандарт интерфейса (используется для разъема), а CAT6 — это модель шестой категории кабелей с витой парой. Следовательно, RJ45 и CAT6 — это не одно и то же.

Иногда кабели, используемые для разъемов Ethernet, называются кабелями RJ45. Но стандарт RJ45 не имеет никакого отношения к кабелю. Это стандарт для коннекторов. Кабели, используемые с разъемами RJ45, обозначаются как кабели RJ45 для простоты понимания.

Кабели RJ45 используются только для соединений Ethernet?

Кабели RJ45 чаще всего используются в соединениях Ethernet. Но у него есть несколько других приложений, таких как:

• Системы автоматизации
• Системы управления технологическими процессами
• Изготовление и сборка промышленных роботов-манипуляторов
• Системы измерения
• Контроль качества
• Устройства передачи голоса по Интернет-протоколу (VOIP)
• Устройства Интернета вещей (IoT)

Категории ИС и КОМПОНЕНТЫ, Порты/USB

Полное руководство и многое другое!

Распиновка разъема RJ45 является важным оборудованием, передающим голосовую информацию или данные на большие расстояния. «RJ» — это аббревиатура от «Registered Jack», а «45» — это значение стандартного интерфейса.

Примечательно, что RJ — это другая маркировка систем Registered Jack, включая RJ11. Успех в развитии системы RJ заключался в том, чтобы заменить громоздкие проводные телефонные системы.

В этой статье подробно рассматривается rj45 с акцентом на использование модульной вилки.

Схема контактов RJ45

Разъем RJ45 имеет в общей сложности 8 контактов и восемь цветных проводов. Кроме того, вы найдете цветные полосы в 4 скрученных парах. Кроме того, пары проводов отвечают за питание и сигналы при правильном электрическом соединении.

0160. 0156

No.	Signal name	Description	Wire color
1	TX+_D1	Transmit data+	White with an orange stripe
2	TX-_D1	Передача данных-	сплошной оранжевый/оранжевый с белой полосой
3	RX+_D2	Прием данных+	белый с зеленой полосой
4	BI+ _D3	BI-направление+	SOLID Blue/Blue Wire с белой полосой
5	BIALIBITE
5	BIA
6	RX -_D2	Получение данных-	Зеленая с белой полосой/сплошной зеленой
7	BI+ _D4	7	BI+ _D4	7	8	BI-_D4	Двунаправленный-	одножильный коричневый/коричневый провод с белой полосой.

В приведенной выше таблице описана схема подключения TB68B.

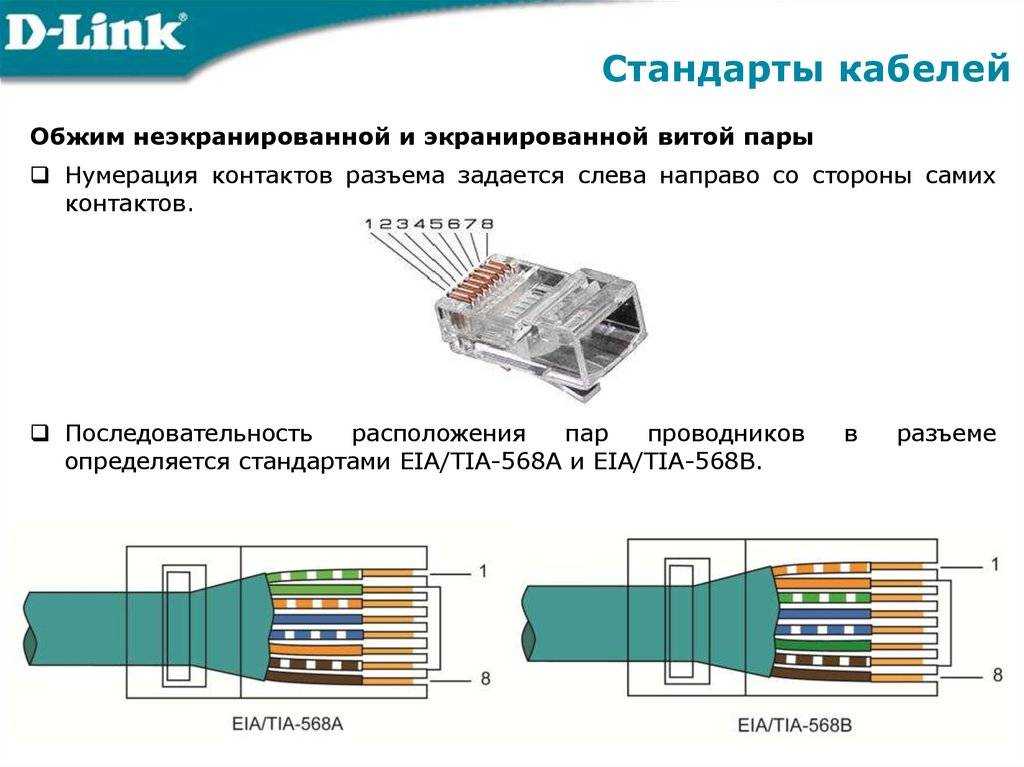

Для пояснения, T568B и T568A являются стандартными схемами подключения, определяющими расположение проводов. Кроме того, расположение проводов должно быть точным при подключении RJ к кабелю. Тем не менее, стандарты T568B являются наиболее распространенными с двумя стандартами проводки. Два стандарта также имеют разные стили подключения.

Соединение будет прямым, если вы подключите оба конца кабеля с помощью T568B. Однако, когда оба конца соединительного кабеля имеют разные стандартные схемы разводки, соединение становится перекрестным.

(изображение различных схем проводки T568A и T568B.)

Что такое разъем Rj45?

RJ45 — это популярный тип модульного разъема, который обеспечивает электронные системы и услуги передачи данных.

Примечательно, что разъем состоит из металлических контактов, разделенных пластиковыми каналами. Пластиковый носитель должен входить в стандартный разъем rj45. После этого коннекторы закрывают дорожки язычком и закрепляют гнездо обжимом, делая его прочным. Однако, если потянуть, канал может отсоединиться от разъема, нарушив электрическое соединение.

Кроме того, именные домкраты изготовлены из пластика с прикрепленными к ним восемью штифтами. Четыре из этих контактов отвечают за отправку и получение данных. Другая группа из четырех контактов соответствует мощности передачи.

Вы уже знаете, что разъем rj45 имеет восьмиконтактную конфигурацию. Эта схема подключения очень похожа на разъем 8P8C. Только фактическое соединение RJ45 может обеспечить передачу. Кроме того, с rj45 у вас есть включение вкладки. Вкладка позволяет подключать устройство только в одном направлении с помощью совместимого разъема. Важно отметить, что это соединение помогает вам установить надежное соединение.

(порт Ethernet)

Характеристики и функции Rj45.

• Во-первых, в сети Ethernet есть индикаторы, отображающие состояние соединения.

• Во-вторых, устройство имеет розетки или розетки, которые позволяют расположить устройство горизонтально или вертикально. Ориентация позволяет использовать гаджет в разных приложениях.
• В-третьих, разъем rj45 содержит язычок, который помогает избежать неправильного подключения проводки.
• Кроме того, наличие 8 контактов необходимо для переноса большого количества данных или в приложениях, которые настолько интенсивны.
• Кроме того, модульный разъем содержит экран, предотвращающий проникновение радиочастотных и электромагнитных помех.
• Ключевая функция этого устройства помогает обеспечить правильное подключение сетевых кабелей.
• Кроме того, функция Hi-Rel на разъеме rj45 защищает оборудование и кабели.
• Затем устройство имеет физический интерфейс со встроенным магнитом, который экранирует систему и обеспечивает защиту от тока.
• Наконец, поскольку это электрическое устройство представляет собой модульный разъем, его характеристики аналогичны модульному разъему. Модульный разъем имеет;

• проводка и разъемы без пайки.
• Сетевые карты, которые легко вставлять и извлекать.
• Проводка и кабели по доступной цене.
• настраиваемые кабели
• оборудование, простое в сборке и эксплуатации.

(кабель Ethernet показывает провода разного цвета)

Где использовать разъемы Rj45?

8-контактный разъем RJ45 представляет собой физический разъем, работающий в качестве протокола связи. Вы в основном используете разъем для междугородной связи или соединений Ethernet из-за прямых кабелей.

При использовании этих разъемов RJ-45 вы можете передавать данные с двух разных микроконтроллеров на большие расстояния без перерыва. Более того, вы можете добиться этой передачи, соединив эти микропроцессоры с помощью кабелей Ethernet, таких как кабели CAT и USP. Провода идут прямо к разъемам RJ-45, которые поддерживают различные типы сетевых кабелей.

Также существует множество типов разъемов RJ-45, в том числе оригинальные rj45s. Эти устройства в системе Registered Jack имеют одинаковые функции. Однако у них разные сборки и пары проводов.

(кабель LAN rj45)

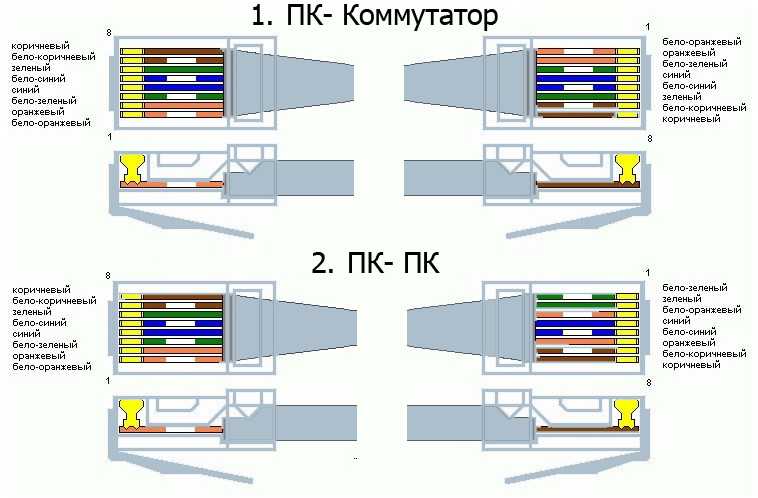

Как подключить разъем RJ-45?

Как уже говорилось, электрическое оборудование представляет собой 8-контактный разъем. Это устройство использует кабели CAT, поскольку кабель Ethernet делает разъем очень выгодным. Важно выбрать правильные контакты для передачи данных и заземления, чтобы протокол работал эффективно.

Причина в том, что кабели CAT содержат витые пары проводов. Кроме того, эти пары витых проводов удерживаются в сетевом кабеле, что обеспечивает защиту от внешних помех.

Поскольку провода представляют собой витую пару, один из них будет проводом заземления. Заземляющий провод работает, освобождая систему от прерывания или внешнего шума во время дальней связи. Напротив, другой провод в паре работает, передавая данные или информацию.

(сеть LAN с подключенными кабелями Ethernet.)

Применение разъема RJ45

• Во-первых, вы используете это устройство в разъемах кабеля Ethernet.
• Во-вторых, зарегистрированный домкрат может передавать информацию на большие расстояния.
• В-третьих, прямые кабели могут передавать данные в шумной среде.
• Кроме того, карты сетевого интерфейса могут поддерживать питание через Ethernet.
• Наконец, вам нужно это устройство, потому что кабель проходит через проводное соединение на большие расстояния

(сетевые кабели на сетевом коммутаторе.)

Power over Ethernet (PoE) и Rj45

PoE подает постоянный ток на электронное оборудование через неиспользуемые витые пары в разъемах Ethernet. С PoE нет необходимости иметь отдельный источник питания.

PoE доказал свою безопасность, гибкость, масштабируемость и надежность.
