Подключение бойлера — схема правильного подключения бойлера к электросети

К сожалению, даже в наше время для многих регионов России централизованное горячее водоснабжение остается несбыточной мечтой. Прекрасной альтернативой в такой ситуации становится покупка водонагревателя или бойлера.

Виды водонагревателей

В настоящее время в магазинах представлен огромный выбор водонагревателей. Вы можете найти как газовые, так и электрические нагреватели. Все бойлеры различают по типу нагрева:

  • накопительный
  • проточный

В проточных нагревателях вода греется с помощью нагревательных элементов – ТЭНов. В накопительных бойлерах вода сначала набирается в бак, а потом греется. Основные различия электрических бойлеров заключаются в принципе работы и количестве потребляемой энергии. Выбор того или иного прибора зависит от ваших потребностей.

Самостоятельное подключение бойлера

Установку и подключение электрического бойлера вы можете осуществить самостоятельно.

Сначала нужно определиться с местом, куда вы установите водонагреватель. Правильное подключение к электросети обеспечит бесперебойную и безопасную работу бойлера. Удобнее Проще всего установить водонагреватель в ванной комнате, чтобы было проще подключить его к системе водоснабжения. Если вы приобрели накопительный водонагреватель, убедитесь в том, что стена, на которую вы его устанавливаете, способна выдержать такой вес. Межкомнатные стены и гипсокартонные перегородки не рассчитаны на максимальный вес бойлера. Разместите водонагреватель как можно ближе к трубам водоснабжения.

Как подключить бойлер к электросети и водопроводу правильно

Так как водонагреватель двухконтурного типа имеет довольно большую мощность, специалисты рекомендуют подключить его непосредственно к распределительному щитку. Правильное подключение к электросети предполагает соблюдение некоторых правил:

  • для предотвращения перегрузок установите автоматический двухполюсный выключатель
  • убедитесь, что расстояние от водонагревателя до электрической розетки составляет более 0,5 метра
  • для максимально безопасной работы бойлера установите устройство защитного отключения или УЗО
  • внимательно отнеситесь к заземлению бойлера
  • выбирайте диаметр сечения проводника в соответствии с мощностью бойлера и предполагаемых нагрузок
  • внимательно следите за тем, чтобы проводка не соприкасалась с водонагревателем и любыми металлизированными приборами

При подключении к водопроводу вы можете использовать стальные, металлопластиковые и полипропиленовые трубы.

Схема подключения бойлера для любого вида труб имеет схожий набор действий.

Для того чтобы правильно монтировать бойлер, вам понадобится определенный набор инструментов: рулетка, пассатижи, разводной и гаечный ключи, отвертка, запорные краны, тройники, материалы для изоляции, соединительные шланги в количестве 2 шт.

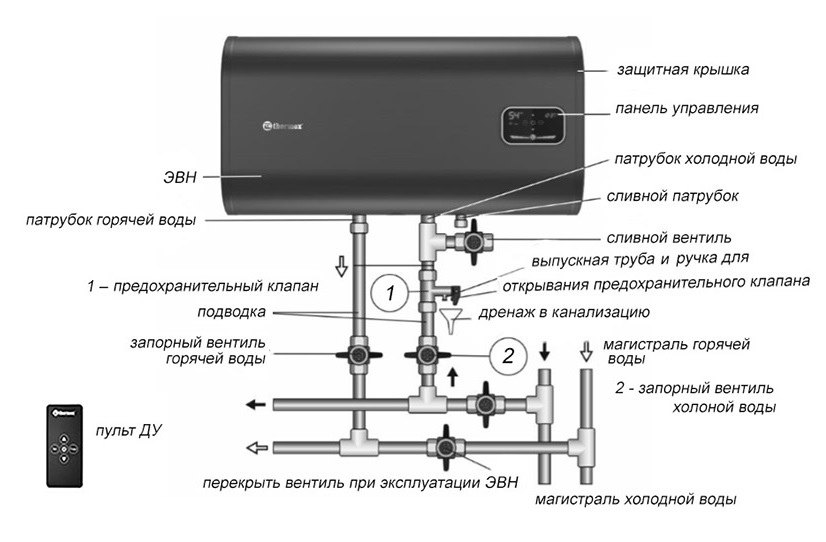

Схема подключения бойлера

Любой двухконтурный накопительный водонагреватель имеет следующие составляющие:

  • ТЭН, который греет воду
  • бак
  • термостат
  • системы подвода и отвода воды

Заранее выясните, какая у вас система подачи воды. Если тройниковая разводка, то соответственно подача происходит от сантехнического тройника. Также существует коллекторная схема подачи, которая предполагает проход воды через холодную линию трубопровода.

Как подключить бойлер накопительного типа к водопроводу

В первую очередь установите запорные краны, которые предотвратят поступление воды. Над запорным краном устанавливаются очистительные системы. Использование фильтров убережет ваш водонагреватель от образования накипи и значительно увеличит срок его эксплуатации. Многие современные водонагреватели имеют встроенный отвод для выхода воды. Если вы приобрели прибор, не имеющий водоотвод, его придется установить самостоятельно. Вода в бойлере сливается под давлением. Для поддержания постоянного уровня давления устанавливается шаровой кран со стороны горячей воды водопровода. Если такой кран уже был установлен на водонагревателе ранее, то дополнительный ставить не нужно.

По своему усмотрению вы можете установить редуктор давления. Это устройство обеспечит дополнительную безопасность, если вода подается под сильным напором. Монтируется редуктор давления после установки водяного фильтра.

Как правильно запустить водонагреватель после проведения монтажных работ

После монтажа труб и установки систем безопасности можно пробовать запустить водонагреватель. Для этого нужно выполнить ряд действий:

  • перекройте поступление воды по соответствующей линии водопровода
  • обеспечьте подачу воды в бойлер
  • после заполнения бака включите прибор в электросеть

Если нагретая вода начнет попадать в водопровод, значит все вышеописанные действия выполнены верно.

Подключение бойлера: как провести монтажные работы своими руками

В этой статье рассмотрим:
Подключение бойлера к полипропиленовому водопроводу своими руками
Как подключить водонагреватель к водопроводу из металлопластиковой трубы
Подключение водонагревательного бака к стальным трубам

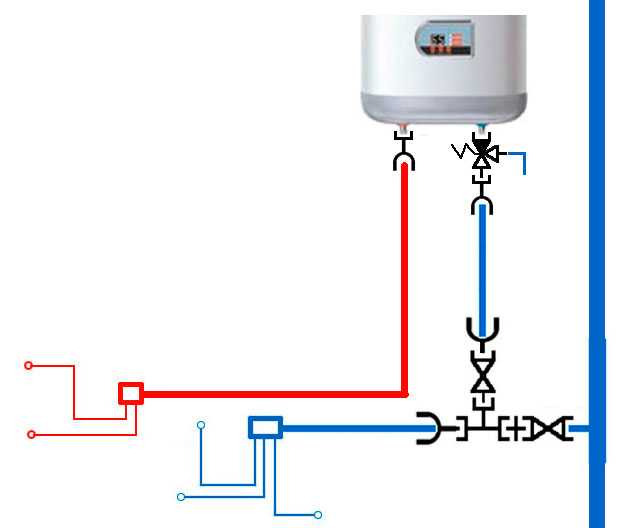

Подключение бойлера к водопроводу осуществляется по одной схеме, которая подразумевает установку запорной арматуры на вход холодной и выход горячей воды, монтаж обратного клапана и системы слива бака. Различия могут появляться только при подключении нагревательного бака к разным системам трубопроводов – хотя и здесь принципы остаются теми же, а изменяются только нюансы. Вместе с сайтом stroisovety.org мы займемся изучением этих особенностей. В данной статье мы разберем, как подключается водонагревательный бак к полипропиленовому, металлопластиковому и металлическому водопроводу своими руками.

Подключение бойлера своими руками

Подключение бойлера к полипропиленовому водопроводу своими руками

Схема подключения бойлера к полипропиленовому водопроводу выглядит довольно просто – для ее осуществления из инструмента понадобится паяльник для полипропилена и труборез. Что касается материала, то кроме трех кранов с американками и тройника В/Н/Н диаметром полдюйма, придется еще купить пару тройников, стабилизированные трубы диаметром 20мм, повороты и оконечные муфты МРН.

Если трубы не замурованы в стену, то все что необходимо сделать для врезки бойлера в водопровод из полипропилена, это разрезать в выбранном месте трубы холодной и горячей воды и впаять в них тройники, от которых проложить дополнительные трубопроводы к водонагревательному баку и соединить их с кранами при помощи оконечной муфты МРН.

Подключение водонагревателя к полипропиленовому водопроводу фото

Немного сложнее дела обстоят с замурованным в стену трубопроводом – его придется вскрыть, выполнить врезку, вывести патрубки наружу и замуровать все назад. Сложность этого процесса заключается в том, что спаять нераздвигающиеся в стороны трубы просто невозможно. Выход в таких ситуациях только один – совместно с тройниками нужно использовать разъемные ремонтные муфты. Американка под пайку отлично решает эту проблему – одна ее сторона припаивается к тройнику, а другая к свободному концу трубы. Когда стыки застынут, разъемное соединение собирается, а все остальное подключение бойлера к водопроводу выполняется, как и в предыдущем случае.

Подключение накопительного водонагревателя к полипропиленовым трубам фото

Как подключить водонагреватель к водопроводу из металлопластиковой трубы

Схема подключения водонагревателя к водопроводу из металлопластика является самой простой и, как правило, не вызывает никаких проблем. Дело в том, что обычно металлопластиковый водопровод никогда не прокладывается скрытым образом. Также простому подключению бойлера к водопроводу из металлопластика способствует его конструкция и схема сборки, которая предусматривает использование фитингов.

Все что необходимо для подключения бойлера к металлопластиковому водопроводу, это разрезать пару труб и вставить тройники, после чего протянуть от них трубы к накопительному нагревателю. Если все сделать согласно правилам работы с металлопластиковой трубой, то проблем не должно возникнуть вообще никаких.

Как подключить бойлер к металлопластиковым трубам

Подключение водонагревательного бака к стальным трубам

Пожалуй, это самый трудоемкий процесс – если вам предстоит врезать бак в металлический водопровод, то готовьтесь к худшему. Для любителей простых решений есть замечательный способ, который предусматривает подключение бойлера через патрубки смесителя для мойки на кухне. На каждый из них навинчивается тройник, что позволяет без нарезания резьбы и установки «вампиров» подключить к одной и той же трубе и кухонный смеситель, и бойлер.

В силу некоторых причин такой подход к делу не всегда осуществим, и подключение накопительного водонагревателя к металлическим трубам приходится делать иначе. Существует одно очень интересное изделие, называемое в народе «вампиром» а в науке «врезка» – она представляет собой мощный хомут с резьбовым патрубком. Хомут устанавливается на трубу с использованием резиновой прокладки, после чего с помощью специальной втулки и дрели со сверлом через патрубок в трубе высверливается отверстие. Все, врезка готова, и нет никаких сложных процессов с нарезанием резьбы и установкой сгонов. Эти врезки сразу же оборудуются отдельными кранами, от которых и протягиваются трубы из удобного для вас материала к водонагревательному баку.

Врезка для стальных труб фото

Следует отметить, что установка «вампира» имеет некоторые нюансы:

  • Во-первых, в месте его установки металлическую трубу следует тщательно очистить от старой краски. В противном случае тонкая резина не сможет уплотнить это изделие.
  • Во-вторых, высверливая отверстие в трубе, следует понимать важность его диаметра – втулка, идущая в комплекте, как раз и обуславливает его в полной мере. Высверлить отверстие меньшего диаметра не пытайтесь – даже если это у вас получится, то со временем оно забьется мусором, и подача воды в нагревательный бак будет затруднена.
  • В-третьих, при установке «вампира» позаботьтесь о том, чтобы направить его патрубок в нужном направлении. Тут необходимо исходить из нескольких факторов – нужно смотреть и на удобство подключения трубопроводов, и на удобство высверливания отверстия. Как правило, их направляют немного под углом от стены.

Подключение бойлера к водопроводу своими руками

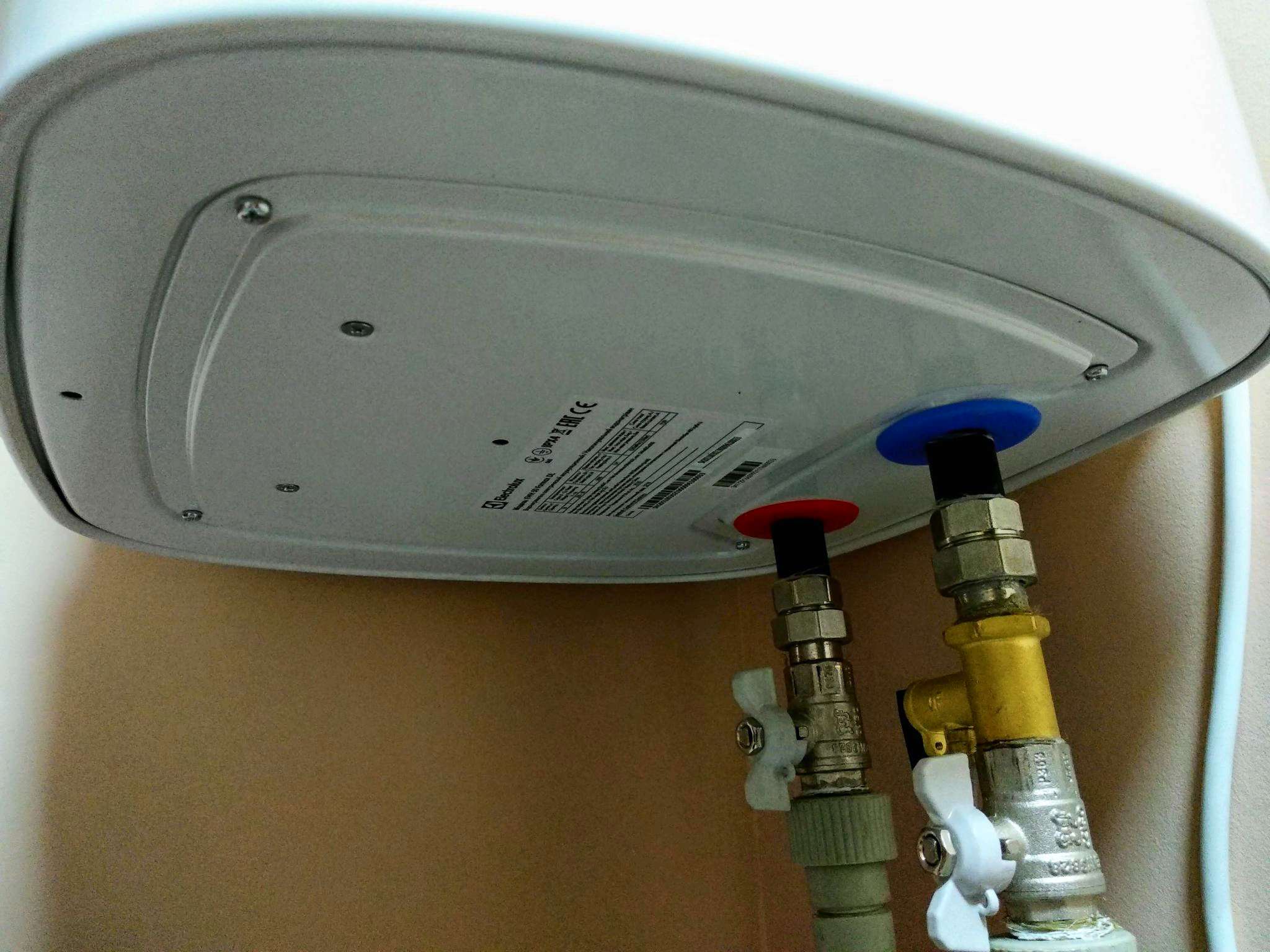

Ну и в завершение темы для тех, кто не знает, как подключить бойлер своими руками, скажу пару слов о запорной арматуре водонагревательного бака, а вернее о последовательности ее установки.

  1. Холодная вода. Если смотреть от патрубка бака, то на него сначала накручивается тройник, на боковой отвод которого ставится кран для слива воды с бака. Потом на тройник монтируется обратный или взрывной клапан, после которого ставится отсекающий кран, который и соединяется с врезкой в водопровод. В некоторых случаях приходится позаботиться о давлении воды в баке – в этом случае устанавливается редуктор, но монтировать его лучше на вводе холодной воды в квартиру.
  2. Горячая вода. Кроме отсекающего крана, на патрубке бака, через который выходит горячая вода (обычно он намечен красным кольцом), ничего не ставится.

Как подключить водонагревательный бак своими руками

Вот, в принципе, и все. Именно так выполняется подключение бойлера к разным типам водопроводных систем. Надеюсь, вы нашли ответ на свой вопрос и, вооружившись этими знаниями, теперь легко справитесь с установкой водонагревателя своими руками.

Автор статьи Александр Куликов

Как подключить водонагреватель

Знаете ли вы, что срок службы электрического водонагревателя составляет около 10-15 лет? Это означает, что если вы живете в своем доме в течение десяти лет, вам, вероятно, придется заменить его и подключить проводку к новому устройству. Установка электрического водонагревателя не такая сложная задача, которую вы будете повторять в жизни, так почему бы не научиться делать это самостоятельно? Здесь вы можете узнать, как подключить водонагреватель без помощи профессионала. Помните, что при выполнении электромонтажных работ безопасность превыше всего. Не рискуйте, и , если вас не устраивает то, что требуется в этом процессе, наймите профессионала . 240 вольт электричества достаточно, чтобы убить человека.

Общие советы по электробезопасности см. в этой полезной статье.

Как подключить электрический водонагреватель

Прежде чем приступить к работе, спросите себя: подается ли в настоящее время электричество к водонагревателю? В тех случаях, когда вы заменяете бензобак на электрический, вам, вероятно, потребуется проложить кабель (2-полюсный, 30-амперный выключатель с кабелем 10-2 Нм) от цепи к баку. Если автоматический выключатель уже подключен к водонагревателю, вы можете перейти к шагу 1.

Последний совет, прежде чем мы начнем: не наполняйте бак водой, пока бак не будет полностью подключен, и не включайте цепь, пока бак не будет заполнен водой. Нагревательный элемент сломается, если его не погружать в воду.

Подключение водонагревателя за 7 шагов

  1. Снимите крышку распределительной коробки — она, вероятно, находится сверху или сбоку водонагревателя. Скорее всего, вам нужно будет удалить только один винт, чтобы открыть два провода и винт заземления.
  2. Проверьте напряжение — никогда не трогайте какие-либо электрические компоненты, не проверив сначала, подается ли питание на устройство. Если там есть питание, это называется «Живая» цепь. Пожалуйста, будь осторожен! Мало того, что вы аннулируете гарантию, манипулируя проводкой под напряжением, но это вполне может привести к травмам. Если вы не уверены, есть ли у вас цепь под напряжением или нет, было бы неплохо использовать вольтметр для проверки питания, подаваемого на подводящие провода.
    Если вы обнаружите, что есть сила, прервите ее. Вы можете сделать это, отключив выключатель GFCI в вилке, если он есть (нажмите кнопку «ТЕСТ», расположенную в центре розетки). Если это не вариант, найдите соответствующий выключатель в блоке выключателя источника питания и переключите его на 9.0013 с позиции .
  3. Удалите заглушку — вы найдете заглушку в распределительной коробке. Вы можете удалить его плоскогубцами
    с остроконечной головкой .
  4. Зачистите изоляцию провода — если вы прокладывали кабель самостоятельно, вам, возможно, придется снять пластиковую оболочку, чтобы открыть проводку (вам нужно около 6 дюймов, чтобы войти в распределительную коробку). Затем зачистите примерно 0,75 дюйма. изоляции отдельных проводов.
  5. Выловить проводку — пропустить провода через разъем ROMEX, затем затянуть и зажать защитную часть кабеля NM. Вы не должны оставаться с оголенными проводами. Протяните провода через выбивное отверстие и зафиксируйте разъем ROMEX с помощью контргайки. Совет: вы не хотите, чтобы коннектор Romex касался водопроводных труб. Вы же не хотите, чтобы температура горячей воды на выходе мешала работе с электричеством.
  6. Подключение водонагревателя к контуру — Вернувшись в распределительную коробку, вы обмотаете заземляющий провод вокруг заземляющего винта и закрепите его. Возьмите черный провод от контура и любой провод от водонагревателя и соедините их (скрутите между собой и закрепите гайкой). Возьмите белый провод («горячая» линия) и обмотайте изолентой его изоляцию (это для идентификации). Сделайте это и на панели выключателя. Затем соедините белый провод с другим проводом внутри водонагревателя.
  7. Замена крышки распределительной коробки — это по сути последний шаг. Заполните его водой, а затем снова включите автоматический выключатель, после чего вы сможете запустить свой новый водонагреватель.

Спасибо, что выбрали специалистов по сантехнике

Благодарим вас за то, что вы посетили нас здесь, на PlumbersStock.com. Если у вас есть какие-либо вопросы о проекте электропроводки вашего водонагревателя, пожалуйста, свяжитесь с нами. Помните, что у нас есть проверенные имена, такие как Bradford White, Takagi, Stiebel Eltron и т. д. Покупайте запасные части , а также аксессуары для водонагревателей.

Связанные ресурсы:
Как установить газовый водонагреватель
Установка электрического водонагревателя
Как припаять трубы водонагревателя
Как установить расширительный бак водонагревателя

Электропроводка электрического водонагревателя

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным профсоюзным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Замена электрического водонагревателя требует разрешения в большинстве областей, независимо от того, выполняется ли установка профессионалом или домовладельцем. В рамках процесса получения разрешения инспектор проверит работу, чтобы убедиться, что электрические и водопроводные соединения выполнены правильно и безопасно, а установка соответствует требованиям местного законодательства. Здесь мы рассмотрим только основные электрические требования, поскольку они относятся к стандартному электрическому водонагревателю с баком, а не к водонагревателю по запросу (без бака). Если вы планируете заменить существующий электрический водонагреватель, сейчас самое время убедиться, что исходная проводка водонагревателя исправна.

Отключение питания

Прежде чем осматривать или прикасаться к проводке или электрическим соединениям водонагревателя, отключите питание цепи, питающей водонагреватель. В большинстве случаев цепь обслуживается двухполюсным автоматическим выключателем на 30 ампер. Выключите соответствующий выключатель в блоке выключателя, затем с помощью тестера электрического напряжения убедитесь, что цепь отключена, проверив водонагреватель.

Расположение электрических соединений

Электрические соединения водонагревателя выполняются во встроенной распределительной коробке в верхней части бака водонагревателя. Он закрыт крышкой, которую можно снять, чтобы осмотреть внутренние соединения проводов. Обычно проволочные жилы, ведущие к нагревателю, заключены в гибкую трубу или выполнены из гибкого металлического кабеля, например кабеля с металлической оболочкой (МК). Эта гибкость обеспечивает небольшое пространство для маневра, облегчая замену водонагревателя, и это необходимая функция во многих районах, подверженных землетрясениям.

Сняв крышку, вы можете проверить питание, просто поднеся бесконтактный тестер напряжения рядом с проводными соединениями; если цепь была правильно отключена, тестер не загорится.

Понимание проводки водонагревателя

Для электрических водонагревателей требуется выделенная цепь на 240 вольт, которая обслуживает только водонагреватель и никакие другие приборы или устройства. Проводка цепи обычно включает в себя двухполюсный выключатель на 30 А и неметаллический (NM) или кабель MC 10-2. На водонагревателе черный провод цепи соединяется с черным проводом на водонагревателе, а белый провод цепи соединяется с красным или белым проводом на водонагревателе.

Белый провод цепи должен быть обмотан черной или красной изоляционной лентой рядом с соединением на обоих концах цепи (на водонагревателе и на распределительной коробке), чтобы указать, что это «горячий», а не нейтральный провод. В отличие от стандартных 120-вольтовых цепей, 240-вольтовая цепь несет ток как по черному, так и по белому проводу. Провод заземления цепи подключается к зеленому винту заземления на водонагревателе или к проводу заземления водонагревателя, в зависимости от ситуации.

Проводка нагревательного элемента

Хотя при простой замене электрического водонагревателя вам не придется иметь дело с термостатами или нагревательными элементами, полезно знать, что электрические водонагреватели также включают внутреннюю проводку, которая проходит от соединительной коробки проводов вниз по стенке бака. к двум различным нагревательным элементам, каждый из которых управляется собственным термостатом. Нагревательные элементы и термостаты, которые ими управляют, находятся внутри панелей доступа, установленных сбоку бака водонагревателя. Каждая пара термостатов и нагревательных элементов имеет винтовые клеммы, которые подключаются к проводам водонагревателя. Вам не нужно будет иметь дело с этими соединениями, если вы не заменяете термостат или нагревательный элемент на существующем водонагревателе.

Вопрос об объединении

Некоторые строительные органы требуют наличия соединительного провода или соединительной перемычки между трубами горячей и холодной воды, обслуживающими водонагреватель. Важно отметить, что соединительная перемычка не требуется ни Национальным электротехническим кодексом, ни Единым сантехническим кодексом, но может потребоваться вашим местным строительным управлением.

Соединительная перемычка может потребоваться для обеспечения надежного соединения в системе металлических водопроводных труб.
