Правила монтажа пластиковых окон по ГОСТу —

Технология установки окна ПВХ в соответствии с ГОСТом

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При покупке окна мы планируем, что оно сможет исправно служить на протяжении многих десятилетий. Однако это возможно только лишь в том случае, когда окно правильно установлено. Практически у всех специалистов есть свои собственные методики и секреты, но имеются и специальные закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу способна дать максимально качественный результат.

Нормативные документы

Установка окон ПВХ по ГОСТу станет гарантией его долгой и беспроблемной службы. Сегодня все виды связанных с этой областью работ регламентируются четырьмя основным стандартами:

• ГОСТ 30674-99. В нем содержится общая информация по вопросу и основные требования к окнам. О самом процессе установки в этом ГОСТе практически не упоминается.
• ГОСТ Р52749-2007. Данный стандарт акцентирован на процессе установки окон с использованием паропроницаемой саморасширящейся уплотнительной ленты.
• ГОСТ 30971-2012. В этом документе содержится наиболее подробная информация по вопросу. В нем также можно найти точные требования по размеру окон, параметрах устройства и материалах заполнения швов, способов крепления конструкций и подобная информация. Здесь же описаны требования к нормативной документации, некоторые гарантийные обязательства исполнителя работ и общие требования к выполнению работ. Данный стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТу 30971-2002 на монтаж окон.
• СНиП 23-02-2003. Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что он требует установку 3-камерного стеклопакета для большинства климатических поясов России и 5-камерного для Сибири.

Стандарты учитывают климатический пояс, в котором будет устанавливаться окно из пластика

Все перечисленные выше нормативные документы являются действующими, но при этом не обязательными к исполнению. Единственным исключением стали различные требования, так или иначе касающиеся безопасности. Соответствие ГОСТам помогает лишь добиться высочайшего качества установки окна.

Подготовка к установке

Сам монтаж пластиковых окон по ГОСТу мало чем отличается в общих чертах от обычного монтажа окна ПВХ. Основные различия кроются в нюансах и соблюдении целого ряда требований. Технология установки пластиковых окон следующая:

Замеры

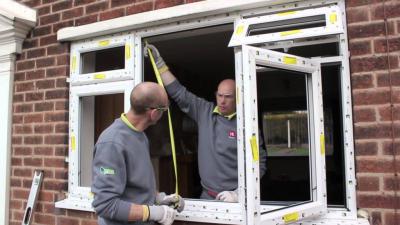

Перед тем как приступить к работе, следует провести ряд замеров. Габариты окна устанавливаются следящим образом: ширина окна – это ширина оконного проема, из которой вычитают удвоенную ширину монтажного зазора (который будет с обеих сторон), высота – аналогично.

Согласно ГОСТу, минимальная ширина подобного зазора составляет 2 см, а при расчетах чаще всего используют показатель в 2,5-3 см.

При монтаже окна с четвертью замеры ведут с внешней стороны

Если же речь идет об установке окна в проем с внешней четвертью, то все измерения следует производить с внешней стороны. Шириной будет расстояние между четвертями, увеличенное на размер завода рамы за четверть, который составляет от 2,5 до 4 см. Высота определяется аналогично.

Подготовительные работы

После того как окна будут изготовлены и доставлены заказчику, не следует сразу приступать к работам. Рекомендуется вначале подготовить помещение: расчистить пространство у окна для удобной работы, убрать ненужные вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Створки с рамы демонтируются, полость подставочного профиля заполняется теплоизолирующей пеной. Последнее рекомендуется сделать еще за сутки до монтажа.

Особое внимание следует уделить самому проему – он должен быть заранее очищен от грязи и пыли. Если имеются ощутимые неровности, они выравниваются шпатлевкой.

Крепление

В ГОСТ оговорены два основных вида крепления окна. Первый производится в плоскости монтажа – саморезы крепят прямо через раму. Данный вариант применяется чаще всего, но требует, чтобы створки дверей и стеклопакеты с рамы были сняты заранее. Плюсом данного метода является простота установки в проем.

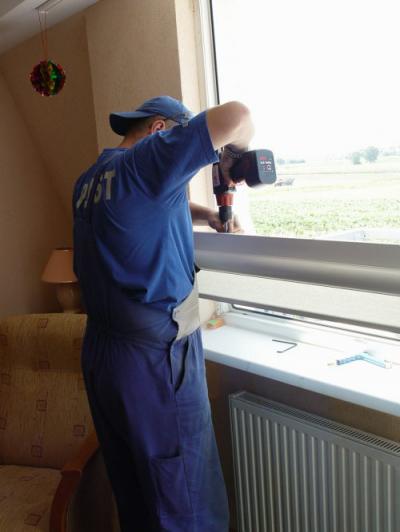

Чаще всего для закрепления используют саморезы

Второй вариант использует основан на использовании арматуры, вмонтированной в раму при производстве. Монтировать конструкцию можно целиком. Следует учесть, что ее вес будет довольно большим, так что процесс потребует определённых усилий и навыков.

Монтажные работы

Установка пластиковых окон по ГОСТу предусматривает один важный момент: рама не устанавливается на голое кирпичное или подобное основание. Вместо этого подкладываются небольшие деревянные бруски, пропитанные растворами. Они помогут в выравнивании окна.

После этого на них ставится или отдельно рама, или же вся конструкция целиком, что зависит от предпочитаемого вида крепления. Для большей устойчивости и надежности опоры оставляют частью конструкции, а между окном и стеной сверху выбивают клинья для фиксации. После этого аналогично рама крепится с боков. Контролируя процесс уровнем, раму выравнивают, корректировку проводят добором подложек.

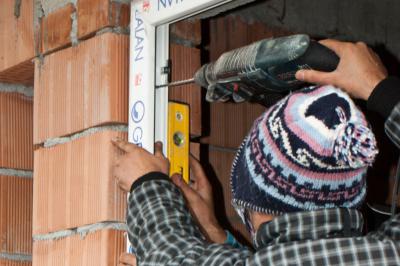

Крепление рамы, согласно ГОСТ, может осуществляться через просверленные заранее крепления. Начинать следует с нижней части, постепенно перебираясь выше

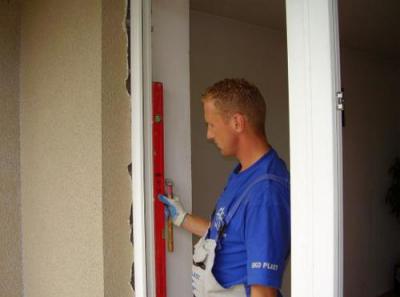

. В довершение конструкцию дополнительно проверяют на горизонтальность и затягивают все саморезы и анкера.

Установка слива и сборка окна

Чаще всего с наружной части окна предусмотрен специальный паз, в который монтируется водоотлив. ГОСТ утверждает, что при установке его следует обязательно запенить. Если потребуется создать более прочную конструкцию, водоотлив дополнительно крепят шурупами.

Водоотлив монтируется в специальный паз с наружной части

По завершении требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого останется собрать окно. Процесс сборки проходит в порядке, обратном разборке: в процессе возвращаются на свои места ограничители, ручки и прочая фурнитура.

Заполнение зазоров

Особое внимание в ГОСТах уделяется заполнению зазоров. Выполняется эта процедура практически всегда монтажной пеной на основе пенополиуретана

. Данный материал проверен годами работ, но все же имеет ряд недостатков. Прежде всего, его стойкость к воздействию окружающей среды и ультрафиолету оставляет желать лучшего. Именно поэтому стандарты ГОСТ предписывают производить максимальное изолирование всех швов со всех сторон – это позволит избежать разрушения утеплителя, которое может обернуться потерей герметичности, запотеванием окон и проникновением холода с улицы в дом.

Процедура изоляции следующая: изнутри по всему периметру наклеивают гидроизоляционную ленту для окон ПВХ. Лента должна обладать также и свойством паронепроницаемости. В нижней части приклеивается полоса из фольги, которая впоследствии окажется под доской подоконника. Аналогичным образом проходят и по внешней стороне. Клейкая полоса ПСУЛ (влагостойкая и паронепроницаемая). Эта мембранная пленка умеет пропускать пар наружу.

Монтаж окон по ГОСТу предусматривает обязательную гидроизоляцию зазоров

Оба упомянутых материала характерны не только тем, что найти их на строительном рынке не составит труда. Они также отличаются и доступностью, то есть итоговая цена работ в итоге возрастет не так и сильно, а качество же увеличится значительно. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при монтаже окон ПВХ по ГОСТу полосы несколько отгибаются, а поверхность изнутри смачивается. Наносят состав при помощи пистолета. В качестве заполнителя используется пена, предназначенная для использования круглый год. Согласно ГОСТ, использовать можно и обычную пену, но только лишь при температуре до 30 градусов мороза. Учитывая условия в большинстве регионов, подобное утепление шва в России оказывается малоприменимо.

Установка подоконника

На последнем этапе работ производится установка подоконника. Данный процесс считается достаточно простым – необходимо будет лишь подогнать по размеру и при необходимости подрезать готовый подоконник, чтобы тот идеально вошел под раму. По ГОСТ 30971, допускается захождение подоконника на стены на расстояние от 5 до 10 см. Для придания уровня используются колышки, после чего полость под доской заделывается монтажной пеной или раствором. Специалисты рекомендуют при монтаже сделать уклон в 1-2 градуса в сторону комнаты.

При монтаже подоконника необходимо правильно подогнать его по размерам

Для декорирования подоконника используют панели из пластика, которые при помощи клипсы крепятся на начальный профиль. Наличник, который заводится за угол, закрепляют саморезами, а сверху накрывают декоративной пленкой. Останется лишь надеть торцевые заглушки и за герметизировать швы герметиком.

Многие строительные компании трактуют стандарты ГОСТ и СНиП как хотят и могут попросту игнорировать их, а чем чревата неправильная установка, лишний раз говорить не надо. Выхода здесь два: или внимательно следить за процессом установки и сразу подмечать нарушения, или же произвести установку окон по ГОСТу собственными силами.

Монтаж пластиковых окон по ГОСТ 30971-2012

Установка окон ПВХ с соблюдением правил приведённых в ГОСТ 30971, принятом в 2012 году, позволит вам значительно продлить срок их эксплуатации, избежать запотевания стекол и защитить оконные проёмы от сырости. Как установить пластиковое окно по ГОСТ, и какие использовать для этого материалы, вы сможете узнать, прочитав нашу статью.

Инструменты и расходные материалы

Для качественной и быстрой работы вам потребуется следующий набор инструментов:

• Перфоратор.
• Электрический лобзик.
• Дрель-шуруповёрт.
• Гвоздодёр.
• Кувалда.
• Уровень.
• Измерительная рулетка.
• Карандаш.
• «Болгарка».
• Пистолет для силикона.
• Угольник.
• Ножницы по металлу.
• Шпатель.
• Широкая стамеска.
• Резиновый молоток.
• Плоскогубцы.
• Кисточка.

В зависимости от типа оконного проёма и модели окна, вам могут понадобится дополнительные инструменты не вошедшие в список.

Кроме инструментов, для установки пластикового окна необходимо иметь следующие расходные материалы:

• • ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента. ПСУЛ имеет различную толщину и ширину и предназначается для скрытия наружного пенного шва.

• • Пароизоляционные ленты – нужны для сокрытия пенного шва внутри помещения. Ленты бывают металлизированные и на тканевой основе. Металлизированные ленты используют для «сухой» отделки оконного проёма (пластиковые откосы, гипсокартон или панели ПВХ). Пароизоляционная лента на тканевой основе, предназначена для отделочных материалов на водной основе (штукатурка, гипс и так далее).

• • Диффузионная лента – необходима в качестве подкладки под карниз окна. Данная лента обладает особенностью пропускать воздух, но не пропускать воду.

• • Подложка под подоконник – это лента на металлизированной основе, со слоем утеплителя, служит в качестве тепло и пароизолятора.

• • Анкерные пластины – крепления для окна, соединяющие раму с оконным проёмом. Анкерные пластины позволяют закрепить окно в проёме без сквозных отверстий в раме.

• • Шурупы саморезы – крепят анкерные пластины к окну.

• • Дюбель шурупы – соединяют анкерные пластины с оконным проёмом.

• • Состав для грунтования – предназначен для обработки поверхности, на месте приклеивания пароизоляционных лент.

• • Деревянные клинья – нужны для промежуточного закрепления окна в проёме и выставления уровня.

• • Подставочный профиль – крепится снизу рамы и служит подставкой под окно и креплением для карниза и подоконника.

• • Пластиковый подоконник – идёт в комплекте с окном, но по желанию, может быть заменён на подоконники из других материалов.

• • Слив – редко бывает в базовом комплекте пластикового окна, обычно заказывается отдельно.

• Монтажная пена – используется для заполнения швов и как дополнительный крепёжный элемент.

Подготовительные работы

Демонтаж

В случаи необходимости демонтажа старого окна, произведите следующие действия:

1. Снимите все створки с петель.
2. Демонтируйте штапики и вытащите стёкла из неподвижных секций окна.
3. Отсоедините наличники, слив и подоконник от рамы.
4. Удалите раствор и монтажную пену между рамой и оконным проёмом.
5. С помощью «болгарки», срежьте все крепления рамы.
6. Вытащите раму из проёма.
7. Удалите остатки монтажной пены и раствора на месте нахождения рамы.

Подготовка окна

Перед установкой пластикового окна в проём, необходимо произвести ряд подготовительных работ:

1. Снимите створки окна с петел

Установка окон пвх по госту инструкция. Установка окон по ГОСТу: пошаговая инструкция с фото

Монтаж подоконника и отлива

После успешной установки пластиковых окон, необходимо приступить к оборудованию подоконника:

• В первую очередь, необходимо разметить рабочее пространство – оконный проем должен быть уже подоконника примерно на 10 см, а уклон – по направлению к помещению, а не окну.
• Далее нижний монтажный шов с наружной стороны изолируется специальной лентой из металла.
• Бетонное основание на месте старого подоконника покрывается стяжкой из цемента. Это придаст будущему подоконнику прочность и не даст ему провиснуть со временем.
• Необходимо помнить о том, что теплый воздух от батареи должен поступать к окну, чтобы на нем не образовывался конденсат по причине расхождения температурных значений. Соответственно, необходимо точно рассчитать ширину подоконника. Если невозможно обойтись без превышающей требуемую норму ширины, нужно монтировать подоконник со специальными отверстиями, через которые воздух сможет поступать к окну.

• Затем выкладывается гидроизоляционный и паронепроницаемый материал, заливается монтажная пена для большей прочности.
• С помощью саморезов с пресшайбой и сверла крепится отлив с наружной стороны. По ГОСТу, свес отлива должен равняться приблизительно 3-4 см.
• Проверить работоспособность окна, прочность створок.

На этом мероприятия по установке окна можно считать завершенными.

В наши дни пластиковые окна пользуются большим спросом. Они позволяют создать в квартире уют и надежно защищают от холода. Однако чтобы современные стеклопакеты действительно выполняли все свои функции и служили хозяевам долгие годы, они должны быть изготовлены и установлены с учетом всех требований и правил.

Для этого разрабатывается специальный документ – государственный стандарт. Именно на него и нужно полагаться, принимая решение о монтаже металлопластиковых или деревянных оконных систем.

Технология монтажа по ГОСТу предусматривает строгое соблюдение заданных параметров. Лучше при этом выполнять работу поэтапно.

Монтаж окон пвх по госту инструкция рекомендует начинать с подготовки проема. Сначала необходимо демонтировать старые рамы. Их вынимают и удаляют весь оставшийся строительный мусор. Проем следует очистить до бетонного либо кирпичного основания рамы. Затем мастер обрабатывает откосы грунтовкой, чтобы можно было ставить новые оконные блоки.

Подготовка проема к монтажу окна

Не забывайте о том, что правила установки не позволяют использовать воду для этих целей. Необходимо именно прогрунтовать поверхности, чтобы обеспечить хорошее соединение материалов и герметичность.

Также по всей длине рамы снаружи фиксируют специальную сжатую ленту. Этот уплотненный материал выведет остатки влаги в проеме окна. После этого рабочие должны прикрепить к изделию плотную белую диффузионную ленту с основой из каучука. Таким образом, монтажный шов окон пвх будет хорошо гидроизолирован.

Следующий этап – крепление к раме анкерных пластин.

Внешний вид зубчатой анкерной пластины

Их устанавливают по периметру оконного блока. Промежутки между пластинами должны составлять 70 сантиметров. После фиксации пластин в проеме образовавшееся пространство заливают монтажной пеной. Она обеспечивает дополнительную теплоизоляцию, а также защиту от шума. Затем фиксируют сам стеклопакет. В процессе работы оконный блок крепят в проеме не на бетон, а на деревянные бруски, обработанные антисептиком. Такие опоры уменьшают щели между рамой и откосами. По нормативным документам зазоры не должны превышать двух сантиметров.

Перед монтажом подоконника нижний шов закрывают с помощью термоизоляционной металлизированной ленты. Важно проводить все работы аккуратно. Ленту прикрепляют с внешней стороны изделия. Монтажная пена в идеале остается скрытой.

Подоконник монтируют после завершения основных работ. На бетоне делают цементную стяжку для большей прочности. Так подоконник не будет провисать и выдержит большую нагрузку. Откосы внутри комнаты накладывают на начальный профиль. В процессе установки постоянно используют строительный уровень, чтобы контролировать угол наклона рамы. Даже незначительное превышение нормы может привести к тому, что окно будет с трудом открываться и закрываться.

Пластиковые окна, ГОСТ 30674 99 на которые требует наличия специальных профилей из стали, необходимо устанавливать именно с такими усилительными деталями. Для этих элементов также существует спецификация.

Профили для пластиковых окон

Стенки у них делают определенной толщины и с заданным сечением. По ГОСТу при изготовлении параметры профилей и усилителей указывают отдельно. Основные требования к армированию оконных систем следующие:

1. Окна металлопластиковые, пвх изделия должны иметь усиливающие элементы из стали со специальным покрытием, предотвращающим коррозию.
2. Форма вкладышей, размеры и толщина стенок указываются в прилагаемых к изделиям документах.

Изображение усилительного вкладыша для оконного профиля

Вкладыши-усилители необходимо плотно завести внутрь камер профилей. При этом делать это нужно вручную без применения какого-либо оборудования.

В случае монтажа окон белого цвета можно не применять усилительные детали в некоторых элементах изделий. Для установки цветных оконных блоков и в деталях морозоустойчивых профилей, а также в тех случаях, когда это указано производителем, использовать усилительные вкладыши необходимо.

Толщина стенок вкладышей должна составлять не менее 1,2 мм. При установке морозоустойчивых и цветных оконных систем применяют усилители с толщиной от 1,5 мм.

Промежутки между вкладышем и торцом усиливаемой детали окна составляют около 10 – 30 миллиметров.

Если стеклопакет весит больше 60 кг, то в таких конструкциях, а также в усиленных оконных блоках применяют вкладыши, приторцованные под углом 450.

Нормативный документ, определяющий требования к установке оконных систем, приняли еще в 2002 году. Монтаж деревянных окон по госту также предусматривает соблюдение определенных условий. Так, оконный блок следует непременно закреплять в проеме с помощью анкерных пластин или болтов.

С внешней стороны монтажный шов закрывают уплотнительной лентой для надежной гидроизоляции. После этого стык заливают пеной. При этом обрезать края застывшей массы не стоит. После того как монтажная пена затвердевает, на ней образуется специальная пленка, защищающая окно от воздействия влаги. Изнутри шов покрывают пароизоляционным самоклеящимся материалом, поверх которого можно наносить штукатурку.

Помимо этого рекомендуется применять специальную паропроницаемую ленту-мембрану под отливом со стороны улицы и пароизоляцию снизу от подоконника.

Выполняя перечисленные требования к установке, монтажный шов можно сделать воздухо- и влагонепроницаемым со стороны комнаты и в то же время вентилируемым наружу.

Следует помнить о том, что при последующей отделке откосов штукатурка не должна оставаться на поверхности оконных рам. Она может повредить лакокрасочное покрытие деревянных изделий.

Окна из древесины в определенной мере обладают паропроницаемостью. Это их несомненное достоинство.

Деревянные рамы на лоджии

Они могут поддерживать естественный уровень влажности в помещении. Алюминиевые и пластиковые окна лишены этого преимущества. В комнатах с таким типом остекления часто воздух слишком сухой, что не лучшим образом влияет на здоровье жильцов. Иногда владельцы пвх-систем остекления сталкиваются с другой проблемой – избыточное образование конденсата на откосах и стенах и даже появление плесени. Чтобы избежать подобных неприятностей, следует позаботиться об утеплении окон и оборудовании их качественной системой приточной вентиляции.

Соблюдение указанных в нормативных документах условий строго обязательно для производителей различных оконных систем. Установка стеклопакетов всегда должна проводиться в определенной гостом последовательности и с соблюдением необходимых требований. В таком случае окна прослужат вам долго и будут хорошо выполнять все свои функции.

Подготовка проема к монтажу окна Внешний вид зубчатой анкерной пластины Профили для пластиковых окон Изображение усилительного вкладыша для оконного профиля Типы алюминиевых профилей Разновидности стеклопакетов Деревянные рамы на лоджии Выдержка из ГОСТ для установки окон Внешний вид деревянного окна Схема герметизации монтажного шва

Если оценить статистику, большая часть окон, заказываемых людьми в процессе ремонта, изготовлена из пластика. Почему же такие окна пользуются столь большой популярностью?

В первую очередь, следует отметить их жизнеспособность. В сравнении с деревом, такое изделие прослужит без нареканий достаточно долгое время. Кроме того, пластиковые окна значительно более прочные, нежели те, которые производятся из других материалов. В условиях больших городов важным нюансом является и высокая экологичность, отсутствие токсических веществ в составе изделия. Немалую роль также играет презентабельный внешний вид.

В чем же минусы? Единственный недостаток – недочеты в процессе установки таких окон. Нанимая рабочую бригаду, вы должны быть точно уверены в ее профессионализме и том, что ее члены знакомы с требованиями ГОСТа в отношении данной процедуры. Однако одной уверенности недостаточно. Лучший вариант – разобраться во всех тонкостях самостоятельно, чтобы в дальнейшем иметь возможность следить за выполнением работ специалистами. Данная статья поможет вам разобраться в некоторых премудростях установки пластиковых окон.

С возникновением инновационных технологий обыкновенные жильцы получили возможность обустраивать свое жилье с большим комфортом, уютом и теплом. В этом процессе значительную роль играют пластиковые окна. Наконец-то мы можем избавиться от деревянных окон, которые летом засыхают, зимой рассыхаются, плохо удерживают тепло и становятся источниками сквозняков.

Стеклопакет современного типа абсолютно не имеет перечисленных недостатков. Он долговечный, прочный, безопасный для человеческого организма, имеет красивый и привлекательный вид. Окна из ПВХ длительное время будут радовать вас своей функциональностью, но только с одним условии: установка стеклопакетов должна проходить по ГОСТу и соблюдению всех нюансов и правил технологии установки.Как правильно установить пластиковые окна, если вы никогда прежде этого не делали?

Инструменты для монтажа окон из ПВХ-профиля

I — наружный водоизоляционный паропроницаемый слой;II — центральный теплоизоляционный слой;III — внутренний пароизоляционный слой

Рисунок 1 — Принципиальная схема монтажного шва

Как уже упоминалось ранее, в монтажном шве три слоя. Первый, располагающийся снаружи, рассчитан на изоляцию конструкции от влаги и пара. За ним следует центральный, призванный не пропускать тепло во внешнюю среду. Самый последний, внутренний слой, позволяет защитить конструкцию от образования и скопления пара.

Многое зависит от того, когда производятся монтажные работы. Если бригада работает летом, необходимо использовать соответствующие материалы летнего исполнения. Такие позволяют проводить строительные мероприятия в температурном диапазоне от 35 до 5 градусов. Если же необходимо установить пластиковое окно зимой, предпочтение отдается материалам зимнего исполнения. Они используются при температуре от 5 градусов и ниже.

Рассмотрим некоторые изоляционные материалы, которые рекомендованы по ГОСТу.

Выполняя монтажные работы, рекомендованные ГОСТом, нужно использовать материалы, которые помогают предотвратить появление влаги, а также плесени в комнате. Это – одна из многих причин, из-за которых надо придерживаться планомерной и обстоятельной работы, для того, чтобы не нарушить требований ГОСТ. Одно из важнейших требований к материалам вышеупомянутого типа — срок эксплуатации: они должны обеспечивать около 20 лет использования с сохранением всех своих свойств.

Рассмотрим основные виды изоляционных материалов:

• Гидроизоляционная лента. Используется в целях ликвидации влаги из пространства проема окна, утепления и компенсации возможных последующих отклонений монтажного шва по причине усадки дома. Если не использовать такую ленту, со временем в пределах шва образуется конденсат из-за разности температур, что положительно повлияет на развитие плесени в помещении.
• Теплоизоляционная лента. Тканевый материал на базе каучука. Крепится лента такого типа к оконному проему. Ее цель – защитить конструкцию окна от влаги и препятствовать передаче тепла в области шва.
• Пароизоляционную ленту располагают изнутри, причем, для правильной ее прокладки необходимо следить за тем, чтобы материал ложился гладко, не образовалось складок. Нужно рассчитывать длину, при этом учитывая углы самого блока. Нужно также верно рассчитывать нахлест – приблизительно 1/2 от всей ширины материала. Различают два вида ленты, предотвращающей проникновение пара в блок: с покрытием, нанесенным внутри и снаружи. Чаще всего используется первый вариант, однако, если необходимо проложить ленту непосредственно под штукатурку, лучше выбрать материал наружного плана, иначе будет сложно достичь высокой адгезии.

Многие компании, которые оказывают услуги по установке окон из ПВХ, часто упоминают, что эта процедура происходит исключительно по ГОСТ-инструкции согласно всем требованиям.

Какие существуют правила монтажа ПВХ-окон по ГОСТу, как это выглядит на практике и как проверить установку на прочность и соответствие инструкциям, давайте узнаем из данного материала.

Кроме того, вашему вниманию прилагается специальное видео, посвященное установке ПВХ-профилей согласно ГОСТу.

Всем известно, что если вы хотите, чтобы ПВХ-окна прослужили как можно дольше, их следует правильно установить.

Это можно доверить специалистам, а можно произвести монтаж ПВХ-профилей своими руками, соблюдая все правила и требования.

Например, необходимо учитывать особенности стены в проеме окна, габаритные характеристики ПВХ-профилей и другие факторы.

При монтаже ПВХ-окон своими руками по ГОСТу следует учитывать следующие рекомендации и правила:

• систему следует устанавливать строго ровно. Если есть отклонения по горизонтали, вертикали или фронтальные зазоры, они должны составлять максимум 3 мм на профиль и 1,5 мм на погонный метр рамы соответственно;
• шов для монтажа должен согласно ГОСТу состоять из трех слоев. Чтобы был нормальный уровень гидро- и пароизоляции, ширина шва должна колебаться в пределах порядка 15 см от угла, если он будет больше, то крепление может не быть достаточно прочным, а если меньше – тогда окно вследствие теплового расширения может деформироваться;
• чтобы закрепить окно в проеме, его следует поставить на опорные колодки и зафиксировать по бокам распорными крепежами. Потом раму фиксируют анкерными дюбелями и пластинами. Учтите, что крепления должны находиться в 700 мм друг от друга, это сделает установку окон максимально успешной.

По способам установка окон из ПВХ подразделяется:

• монтаж с разборкой оконной конструкции;
• безразборочный монтаж ПВХ-окон.

Теперь рассмотрим каждый из этих способов более детально.

Согласно требованиям ГОСТ, разборка окна при его установке практикуется тогда, когда окно имеет крупные габариты или устанавливается на высоте. Способ отличается тем, что конструкции придается повышенная прочность в местах креплений стен и рам. Окно разбирается так:

• убираются стеклопакеты, створки и штапики, а раму крепят к стене. Чем она больше, тем длиннее должны быть анкеры, а расстояние между ними должно быть меньше и составлять порядка полуметра;
• после того, как раму прикрепили, нужно прикрепить те элементы, которые были ранее сняты. Когда они вновь устанавливаются по местам, крепятся откосы и отлив, который нужно присоединить к подставочному профилю.

Данный способ установки походит для окон не выше 2 метров в высоту для зданий максимум в 12 этажей. Окно из ПВХ разбирать будет не нужно, поэтому рисков неправильного монтажа, в отличие от предыдущего способа, тут будет меньше.

Установка такого типа включает в себя такие этапы:

• если нужно – демонтируется старое окно;
• установите блок из ПВХ-окна на специальные бруски и выровняйте конструкцию уровнем;
• зафиксируйте профиль в стеновом проеме;
• закрепите блок при помощи специальных элементов крепления, которые тоже должны подбираться согласно ГОСТу;
• создайте внутренний монтажный шов для защиты конструкции от лишней влаги;
• запеньте этот шов и закройте эластичной лентой;
• прикрутите стартовый профиль для откосов;
• вырежьте откосы согласно требуемым параметра и установите их на профиль.
• Вот работа по монтажу пластикового окна согласно ГОСТ окончена.

Если вы решили установить ПВХ-окна по ГОСТу самостоятельно без привлечения профильных специалистов, то примите во внимания такие полезные советы и рекомендации:

• проводить монтаж профилей безразборочным методом можно лишь при закрытых створках, то есть регулировать всю фурнитуру следует до момента установки;
• не забывайте устанавливать подставочный профиль, так как при его отсутствии и неправильно выставленном окне может появиться риск появления холодного мостика;
• при установке разборной оконной конструкции, внимательно отнеситесь к сборке штапиков и креплению. Так, при их изъятии стеклопакет выдавится с легкостью, а при монтаже их следует установить максимально плотно с обеих сторон конструкции;
• руководствуйтесь санитарными нормами при приобретении ПВХ-окон. Помните, что при предельной герметичности повышается риск увеличения влажности в помещении. Также при установке следует соблюдать все требования к отоплению, вентиляции и климатических условий. Это зачастую делается за счет использования той или иной фурнитуры. В противном случае на балконе могут завестись плесень или грибок.

Помимо тех или иных требований к установке окон, ГОСТ также предусматривает специальные схемы монтажа пластиковых окон для стен того или иного типа. Благодаря таким схемам изделие можно ставить без боязни, что потом возникнуть определенные проблемы и окна не испортятся при монтаже.

Это касается установки как своими руками, так и руками специалистов.

Если вы не рискуете самостоятельно осуществлять монтаж, то следует обращаться в проверенную компанию, которая занимается качественной установкой оконных конструкций. Ведь правильная установка – залог длительного срока эксплуатации и полное отсутствие дефектов на конструкции.

Немало компаний, дабы снизить себестоимость работ, устанавливают конструкции по упрощенному методу, декларируют установку по ГОСТу, но на самом деле, делают все как можно быстрее. Как же проверить, что специалисты установили конструкцию так, как того требует ГОСТ, давайте узнаем, какие существуют критерии проверки:

• уплотнительная лента в виде поролона с пропиткой для плотного прилегания рамы к стене должны быть нанесены по всему периметру проема. Также она должна быть дополнительно оснащена гидроизоляцией на основе бутилкаучука. Нельзя, чтобы проем был лишь запенен монтажной пеной – это не соответствует стандартным требованиям и может нарушить герметичность конструкции;
• штукатурка откосов не предусмотрена стандартами при установке пластиковых профилей. А вот штукатурка с паропроницающим свойством в нем имеет место быть, но многие специалисты о ней забывают;
• если зимой образовываются подтеки воды – значит, монтаж был осуществлен неправильно, без применения слоя пароизоляции, который закрывает монтажный зазор в помещении. Из-за температурной разницы снаружи и внутри помещения может образоваться конденсат и проникнуть между рамой и стеной, образовывая маленькие лужицы. К слову, установка изоляционных материалов за дополнительную плату – это тоже нарушение условий монтажа по ГОСТу, они подразумеваются по умолчанию;
• если окно закрывается и открывается очень трудно, значит, при установке конструкция была перекошена, изготовлена в неправильном размере или же была применена некачественная фурнитура. Это значительно сокращает срок эксплуатации конструкции;
• если рама закрыта плотно, но при этом сквозит, значит, установка неправильная. Стыки были сделаны на скорую руку и про изоляцию никто не позаботился.

Стоит отметить, что если потребитель доказал, что конструкция работает некачественно и является потенциальной опасной по причине плохой работы специалистов, которые при установке не соблюдали ГОСТ, то поставщик услуги по монтажу может понести соответствующую ответственность в виде материальной компенсации или других видов наказаний.

Желательно, еще на этапе установке, следить за соблюдением специалистами следующих требований:

• в зависимости от помещения следует правильно определять теплопередачу, звукоизоляцию и светопропускание и рекомендовать покупателю максимально подходящий под данные параметры профиль;
• при монтаже не должны присутствовать пустоты;
• шов следует формировать в три слоя, изнутри он должен быть максимально плотным, наружный – защищенный от внешних факторов, средний – содержать в себе утеплительный материал;
• для нормального крепления конструкции следует учитывать линейные расширения металлопластика при нагревании, учтите при этом, что цветной пластик будет нагреваться сильнее.

• габариты профиля более 3 метров;
• проем на высоте более 2 метров от пола;
• окно устанавливается на 12 этаже или выше.

• общие данные по области применения
• технологический процесс и организация работ
• требуемое качество итоговых работ
• калькуляция расходов
• график проводимых работ
• используемые ресурсы
• правила техники безопасности

Технология монтажа окон ПВХ по ГОСТу —

Для повышения качества услуг установки пластиковых окон, было разработано 3 ГОСТа. Основными нормативными актами для установки ПВХ-окон выступают:

• ГОСТ 30971-2012;
• ГОСТ Р 52749-2007;
• СНиП 23-02-2003.

Их соблюдение – гарантия долговечности окна. Особенностью установки профилей по ГОСТу является качество закладки монтажных швов. Технически правильная герметизация монтажных швов обеспечивает сокращение энергопотребления до 25%. ГОСТы регулируют все этапы установки, гарантируя надежность монтажа.

Инструкция установки пластикового окна, согласно ГОСТ 30971-2012

Установка пластикового окна в соответствии с ГОСТами – длительный, трудоемкий процесс. Сложность заключается не в изготовлении окна. По ГОСТ 30971-2012, процесс замены окна на новое начинается оштукатуриванием и грунтовкой проема. Кроме этого предварительно нужно провести замеры, оценку стен, проверить состояние отопления и вентиляции.

Требуется также согласование со специалистами и создателями архитектурного проекта. Последнее необходимо при несоответствии размеров конструкторской документации здания. При этом фирма, которая устанавливает профили по ГОСТам, должна утвердить инструкцию монтажа у органов, которые занимаются управлением региональным строительством.

Монтаж окон ПВХ по ГОСТ 52749-2007

Монтаж ПВХ-профиля осуществляется двумя способами: монтаж цельного окна или с разборкой. Согласно «инструкции ГОСТа на монтаж окон ПВХ», разборный метод всегда применяется при выполнении одного из условий:

• габариты профиля более 3 метров;
• проем на высоте более 2 метров от пола;
• окно устанавливается на 12 этаже или выше.

При последующей установке первой монтируется рама. Затем последовательно закрепляются остальные элементы. Последними устанавливаются откосы, а отлив подсоединяется к профилю.

Оконная система устанавливается предельно ровно. Отклонение по всем направлениям находится в пределах 3 мм. на весь профиль и 1,5 мм. на каждый метр. Чрезмерный наклон рамы противоречит требованиям безопасности, поэтому данное требование «ГОСТа на установку пластиковых окон» является обязательным.

По ГОСТу 52749-2007 необходимо использовать трехслойный монтажный шов. Шов короче профиля примерно на 30-35 см. Это обеспечивает гидроизоляцию, предотвратив тепловое расширение. Ширину шва нельзя превышать, поскольку это отрицательно скажется на прочности креплений. После укладки шва на раму устанавливается фурнитура, закрепляются наружные отливы.

Технология установки пластиковых окон, согласно ГОСТ 30674-99

В «ГОСТе на установку пластиковых окон 30674-99» содержатся рекомендации по показателям теплоизоляционных свойств пластиковых окон. Для однокамерных стеклопакетов значение сопротивления теплопередаче в °С/Вт имеет широкий диапазон, варьируясь в пределах 0,35-0,63. Для двухкамерных профилей этот показатель составляет 0,49-0,56. Наличие теплоотражающего покрытия на двухкамерном профиле повышает значение до 57-72 °С/Вт.

В «ГОСТе установки окон ПВХ ГОСТ 30674-99» указана долговечность оконных профилей, в зависимости от материала:

• для ПВХ-профилей – 40 лет;
• для стеклопакетов – 20 лет;
• для уплотняющих прокладок – 10 лет.

Согласно «правилам установки окон по ГОСТу», звукоизоляция профиля должна превышать 26дБА. Рекомендуемый коэффициент светопропускания составляет 0,35-0,60, зависимо от наличия специального покрытия.

Применение СНиП 23-02-2003 при установке ПВХ профилей

При точном соблюдении «технологии установки пластиковых окон по ГОСТу», результат обязан соответствовать СНиП 23-02-2003. СНиП устанавливает параметры тепловой защиты зданий. Данный документ не обязателен к выполнению, но несоответствие ему лишает гарантий достаточной теплоизоляции помещения.

Для соблюдения требования СНиП в климатических условиях Сибири требуется устанавливать 5-ти камерные профили. Для восточных регионов подойдут 3-х камерные окна. При выборе профиля ориентируйтесь на климатическую температуру региона.

Схема для монтажа окна по ГОСТ 30971-2012

«Схема монтажа окна по ГОСТу» проста, достаточно закрепить его на анкеры. Если оконную раму не разбирали, профиль монтируется быстро.

Общий вид «установки окон ПВХ по ГОСТу»:

Значение имеет отделка монтажного шва и профессионализм исполнителей. Укладка шва производится в 3 этапа. При этом важны характеристики конструкции, крепежа, геометрии, уплотнения и изоляции. Требования ГОСТа 30971-2012 к монтажному шву всего два – прочность и изоляция. Прочность заключается в устойчивости к нагрузкам в процессе эксплуатации. Функция изоляции призвана защитить жилище от теплоотдачи, шума, пара и влаги.

Наружный, первый при укладке, слой защищает шов от проникновения влаги, способствуя выведению пара. На него приходится основная нагрузка агрессивной внешней среды. Следовательно, он обеспечивает надежную защиту, имея сопротивляемость к отслаиванию. Иногда в качестве наружного покрытия шва используется силикон.

Центральный слой представляет собой непосредственно утеплитель. Требований по прочности ко второму слою не выдвигается. Главная функция теплоизолятора – препятствовать теплообмену. Обычно второй слой изготавливается при помощи полиуретановой монтажной пены.

Внутренний слой препятствует проникновению в шов пара и механическим повреждениям при эксплуатации. «Правила монтажа окон ПВХ по ГОСТу» предусматривают, что пароизоляционные материалы укладываются непрерывным слоем, без не проклеенных участков и разрывов. Для достижения нужной плотности, слой наносится методом оштукатуривания. Материалом выступает специальная пароизоляционная лента из бутила. Возможно использование влагостойкого гипсокартона. Экономным вариантом является использование силикона.

Монтажный шов представляет собой соединительный узел между стеной и ПВХ-профилем. По причине разницы плотности и свойств, разница температур приводит к расширению зазора. Укладка проводится со всей ответственностью, чтобы избежать теплообмена.

ГОСТ 30971-2012 для установки пластиковых окон

В ГОСТе 30971-2012 для оконной системы указаны общие технические условия для монтажных швов и узлов примыканий оконных систем к проемам стен. Норма действует на территории России и еще 5 стран СНГ. «Монтаж пластикового окна по ГОСТу» требует точных измерений наклона профиля относительно проема. Проверка осуществляется отвесом и уровнем.

На этапе установки важно правильно рассчитать количество и расположение анкеров по ГОСТУ. Для установки двухстворчатого окна понадобится 14 анкеров. Такое количество кажется избыточным, но выполнение требований ГОСТ 30971-2012 гарантирует долговечность ПВХ-окна. Укладка 3-го слоя шва для пароизоляции также нерациональна, однако повышает срок службы утеплителя в 2-3 раза.

Целесообразно руководствоваться положениями ГОСТа 30971-2012 при установке окна в новом доме. При демонтаже старые стены осыпаются и скалываются, а «правила монтажа пластиковых окон по ГОСТу» предусматривают установку на проем с выкосами и выемками не выше 10 мм. Это предполагает затраты на грунтовку и штукатурку, которые сохнут дольше суток. И даже после этого от пароизоляционной ленты пользы не будет.

Монтаж окон по ГОСТу с наглядными иллюстрациями

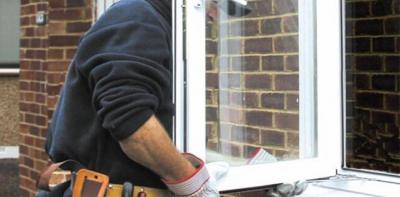

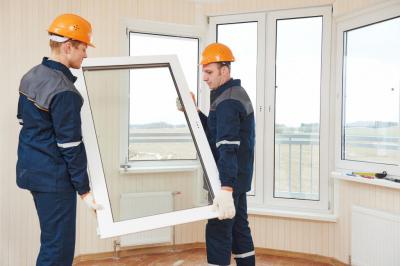

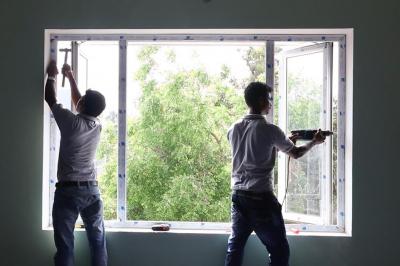

На «фото монтаж окна ПВХ по ГОСТу»:

Застекление квартиры снизижает шум улицы:

Пластиковые окна устанавливают и в собственные дома, сокращая энергозатраты:

Установка окон по ГОСТам принесет комфорт в дом, сохранив оптимальную температуру, независимо от времени года.

Технологическая карта монтажа ПВХ-окна

«Технологическая карта монтажа ПВХ-окна» предназначена для разработки проектов. Используется карта для организации работ по установке оконных рам на объекте. Это необходимый документ, используемый в «технологии монтажа окон ПВХ по ГОСТу». В технологической карте содержатся технологические процессы по монтажу и примеры заполнения нужных таблиц. Документ состоит из 7 разделов:

• общие данные по области применения
• технологический процесс и организация работ
• требуемое качество итоговых работ
• калькуляция расходов
• график проводимых работ
• используемые ресурсы
• правила техники безопасности

До начала работ на объект завозятся материалы, инвентарь, приспособления и инструменты. Все окна антисептированы производителем и готовы к установке. Получив технологическую карту, монтажники сразу приступают к установке профиля. Работы выполняются согласно регламенту технологической карты, а она составлена на основании соответствующих ГОСТов. Без технологической карты крупные монтажные работы не начинаются.

Зазоры при установке пластиковых окон, согласно ГОСТ

При условии соблюдения СНиП, «инструкция установки пластиковых окон по ГОСТу», по размерам зазоров автоматически соблюдаются. Однако размеры проема уточняются непосредственно после демонтажа, когда рама изготовлена и готова к установке. Выяснить размеры проема с установленной рамой предварительно нельзя. По этой причине мастер выбирает соответствующий анкер и запенивает зазор непосредственно при монтаже.

Размер «зазора при установке пластиковых окон по ГОСТу» должен быть выше 20мм. По факту, работы начинают при ширине зазора более 30 мм. Однако превышение зазором 90 мм является нежелательным и серьезно влияет на прочность крепления профиля. Расстояние между анкерами зависит от ширины профиля. В среднем они расположены в 50см.

Видео установки ПВХ-окон по ГОСТу

На видео при помощи 3D графики наглядно показаны различие между установкой пластиковых окон обычным методом и по ГОСТу. Также продемонстрированы факторы негативного влияния и их последствия.

В видео продемонстрирован процесс установки она по ГОСТа и перечислены оптимальные материалы. Подробная инструкция позволяет быстро разобраться с очередностью действий при установке рамы.

Технология установки окон по ГОСТу

Установка пластиковых окон по ГОСТу — это несложная задача. Многие не придерживаются таких правил, но это ошибочное решение. На самом деле создание условий для продления эксплуатационных сроков строительных элементов очень важно. Если обратиться к документации, то можно найти три основных вида правил: ГОСТ 30971-2014, ГОСТ Р 52749-2007, СНиП 23-02-2003.

Они помогают провести качественную установку конструкции. Окна ПВХ стали пользоваться спросом не так давно. Они зарекомендовали себя с хорошей стороны — срок эксплуатации доходит до 50 лет. Основой в процессе работы считается правильная закладка швов, от этого зависит многое.

Сегодня люди стали сами устанавливать эти конструкции, не имея опыта. Это в некотором понимании приносит пользу, но когда нет нарушений правил монтажа. Любой человек может сделать установку окон ПВХ по ГОСТу. Это позволит сократить теплопотери на 30 процентов. Считается, что именно они являются основным источником попадания холода в жилое помещение.

В ГОСТах отражены все требования, если ничего не нарушать, то качество работ будет на должном уровне. Сегодня из-за возрастающего спроса открылось много компаний, готовых оказать такие услуги — чтобы выжить на рынке, каждый старается завлечь своего клиента. Специалисты стремятся придерживаться правил и технических рекомендаций. Каждый пункт имеет свою трактовку — стоит в этом разобраться.

Инструкция

Установка пластиковых окон по ГОСТу начинается с рекомендаций и требований, отмеченных в 30971-2012. Чтобы не нарушать их, времени на процесс требуется больше обычного. И основной акцент делается не на создании самой конструкции, а на грамотной подготовке проема. Этот процесс осуществляется в несколько этапов:

• Оштукатуривание и грунтовка проемов.
• Проверка ровности стен.
• Работоспособность вентиляции и отопительной системы.

Что далее?

Дальше придется обратить внимание на архитектурную особенность здания. Важно понять, каких размеров должны быть окна. Не всегда эти расчеты возлагаются на хозяина квартиры или дома. Чаще всего те, кто вставляют профили, должны уточнять все нюансы, чтобы произошла соответствующая установка окон по ГОСТу. Не так просто найти профессионалов в этой области, но заказчику будет это выгодно, так как качество выполненной работы повышается, и период эксплуатации в том числе.

О чем говорит второе правило?

Монтаж окон ПВХ имеет свои особенности. Здесь чаще всего используют два основных направления:

• Перед установкой разбирается вся конструкция.
• Фиксируется цельная установка.

Для того чтобы процесс соответствовал требованиям, нужно придерживаться основных направлений. Вот, когда используется разборный способ:

• Когда размеры окна больше 3 метров.
• От пола расстояние превышает 2 метра.
• Монтажные работы выполняются на высоте более 10 этажей.

Профиль разбирается, фиксируется по правилам рамы. После чего уже к ней присоединяют все элементы. На последней ступени — откосы и отливы. Чтобы не нарушать ровности, применяется строительный уровень, хотя всегда имеются исключения из правил (отклонение не более 3 миллиметров). Если рама имеет погрешности, это несет опасность в процессе эксплуатации. Поэтому все изъяны следует обязательно исключить. Таковы правила установки окон по ГОСТу.

Изучая ГОСТ 52749-2007, можно заметить, что рекомендуют применять прочный шов — в три слоя. Он должен быть меньше самой конструкции, но не более чем на 30 сантиметров. Такие условия позволяют сохранять тепло в помещении. Некоторые считают, что чем больше слой, тем лучше. Это мнение ошибочное. Когда ширина шва увеличивается, то надежность всей конструкции уменьшается. Когда шов монтирован, то крепится фурнитура.

Установка пластиковых окон по ГОСТу 30674-99

Важно знать, какие вообще бывают оконные конструкции. На рынке встречаются стеклопакеты с различным количеством камер. Если она одна, то и сопротивление теплоотдачи незначительное. Имеется еще один немаловажный составляющий элемент. Это наличие защитного отражающего слоя. Он наносится на стекло, благодаря чему защитные функции становятся эффективнее.

Помимо этого, в технологии установки окон по ГОСТу закладывается срок эксплуатации в зависимости от используемых материалов. Каждый элемент имеет свой период:

• ПВХ-профили — до 40 лет.
• Стеклопакеты — 20 лет.
• Уплотнители — 10 лет.

В правилах по установке также прописаны допустимые нормы по звукоизоляции и пропускная способность. Если не придерживаться рекомендаций, указанных в документации, то не стоит надеяться, что периоды эксплуатации будут совпадать с вышеописанными показателями. Вдобавок такое окно не создаст защитный барьер от звуков и выхода тепла.

Что отмечено в СНиП?

Это также документ, на который стоит равняться, выполняя работы. Основное, на что обращают внимание, — это защита здания от выхода тепла. Есть одна особенность: такой документ носит рекомендательный характер, но отступление от него не гарантирует защиту от теплопотерь.

Ориентир строится в зависимости от климатических условий в регионе. Если это Сибирь с холодными зимами, то стоит выбирать пятикамерные окна, в других регионах можно установить и с показателем пониже.

Монтаж окон по правилам

Как сделать правильно установку окон по ГОСТу? Если не происходило разбо

ВКонтакте:

Правила монтажа окон ПВХ по ГОСТу —

Технология установки окон по ГОСТу

Установка пластиковых окон по ГОСТу — это несложная задача. Многие не придерживаются таких правил, но это ошибочное решение. На самом деле создание условий для продления эксплуатационных сроков строительных элементов очень важно. Если обратиться к документации, то можно найти три основных вида правил: ГОСТ 30971-2014, ГОСТ Р 52749-2007, СНиП 23-02-2003.

Они помогают провести качественную установку конструкции. Окна ПВХ стали пользоваться спросом не так давно. Они зарекомендовали себя с хорошей стороны — срок эксплуатации доходит до 50 лет. Основой в процессе работы считается правильная закладка швов, от этого зависит многое.

Сегодня люди стали сами устанавливать эти конструкции, не имея опыта. Это в некотором понимании приносит пользу, но когда нет нарушений правил монтажа. Любой человек может сделать установку окон ПВХ по ГОСТу. Это позволит сократить теплопотери на 30 процентов. Считается, что именно они являются основным источником попадания холода в жилое помещение.

В ГОСТах отражены все требования, если ничего не нарушать, то качество работ будет на должном уровне. Сегодня из-за возрастающего спроса открылось много компаний, готовых оказать такие услуги — чтобы выжить на рынке, каждый старается завлечь своего клиента. Специалисты стремятся придерживаться правил и технических рекомендаций. Каждый пункт имеет свою трактовку — стоит в этом разобраться.

Инструкция

Установка пластиковых окон по ГОСТу начинается с рекомендаций и требований, отмеченных в 30971-2012. Чтобы не нарушать их, времени на процесс требуется больше обычного. И основной акцент делается не на создании самой конструкции, а на грамотной подготовке проема. Этот процесс осуществляется в несколько этапов:

• Оштукатуривание и грунтовка проемов.
• Проверка ровности стен.
• Работоспособность вентиляции и отопительной системы.

Что далее?

Дальше придется обратить внимание на архитектурную особенность здания. Важно понять, каких размеров должны быть окна. Не всегда эти расчеты возлагаются на хозяина квартиры или дома. Чаще всего те, кто вставляют профили, должны уточнять все нюансы, чтобы произошла соответствующая установка окон по ГОСТу. Не так просто найти профессионалов в этой области, но заказчику будет это выгодно, так как качество выполненной работы повышается, и период эксплуатации в том числе.

О чем говорит второе правило?

Монтаж окон ПВХ имеет свои особенности. Здесь чаще всего используют два основных направления:

• Перед установкой разбирается вся конструкция.
• Фиксируется цельная установка.

Для того чтобы процесс соответствовал требованиям, нужно придерживаться основных направлений. Вот, когда используется разборный способ:

• Когда размеры окна больше 3 метров.
• От пола расстояние превышает 2 метра.
• Монтажные работы выполняются на высоте более 10 этажей.

Профиль разбирается, фиксируется по правилам рамы. После чего уже к ней присоединяют все элементы. На последней ступени — откосы и отливы. Чтобы не нарушать ровности, применяется строительный уровень, хотя всегда имеются исключения из правил (отклонение не более 3 миллиметров). Если рама имеет погрешности, это несет опасность в процессе эксплуатации. Поэтому все изъяны следует обязательно исключить. Таковы правила установки окон по ГОСТу.

Изучая ГОСТ 52749-2007, можно заметить, что рекомендуют применять прочный шов — в три слоя. Он должен быть меньше самой конструкции, но не более чем на 30 сантиметров. Такие условия позволяют сохранять тепло в помещении. Некоторые считают, что чем больше слой, тем лучше. Это мнение ошибочное. Когда ширина шва увеличивается, то надежность всей конструкции уменьшается. Когда шов монтирован, то крепится фурнитура.

Установка пластиковых окон по ГОСТу 30674-99

Важно знать, какие вообще бывают оконные конструкции. На рынке встречаются стеклопакеты с различным количеством камер. Если она одна, то и сопротивление теплоотдачи незначительное. Имеется еще один немаловажный составляющий элемент. Это наличие защитного отражающего слоя. Он наносится на стекло, благодаря чему защитные функции становятся эффективнее.

Помимо этого, в технологии установки окон по ГОСТу закладывается срок эксплуатации в зависимости от используемых материалов. Каждый элемент имеет свой период:

• ПВХ-профили — до 40 лет.
• Стеклопакеты — 20 лет.
• Уплотнители — 10 лет.

В правилах по установке также прописаны допустимые нормы по звукоизоляции и пропускная способность. Если не придерживаться рекомендаций, указанных в документации, то не стоит надеяться, что периоды эксплуатации будут совпадать с вышеописанными показателями. Вдобавок такое окно не создаст защитный барьер от звуков и выхода тепла.

Что отмечено в СНиП?

Это также документ, на который стоит равняться, выполняя работы. Основное, на что обращают внимание, — это защита здания от выхода тепла. Есть одна особенность: такой документ носит рекомендательный характер, но отступление от него не гарантирует защиту от теплопотерь.

Ориентир строится в зависимости от климатических условий в регионе. Если это Сибирь с холодными зимами, то стоит выбирать пятикамерные окна, в других регионах можно установить и с показателем пониже.

Монтаж окон по правилам

Как сделать правильно установку окон по ГОСТу? Если не происходило разбора проема, то работы выполняются быстро. Профиль монтируется на анкера нужного размера. Дальше важно направлять внимание на монтажный шов и опыт работников. Чтобы надежно все выполнить, шов накладывается в два этапа. При установке окон по ГОСТу 30971-2012, учитывается такой параметр, как изоляция. У нее свои функции. Это защита от:

• потери тепла;
• сильного шума;
• пара и влаги.

Первый шов

Первый шов, который фиксируется на улице, позволяет защищать от проникновения влаги и создания пара, который способствует развитию грибков и бактерий. Его делают максимально качественным, потому что нагрузка от внешних факторов сильная. Чтобы не нарушалась целостность, иногда применяют силикон или герметик.

Последовательность

Как именно делается работа:

• Первый слой располагается на улице. Как уже отмечалось, его основная задача — создавать максимальную защиту от агрессивного воздействия.
• Второй слой. Он важен и создает барьер для механического воздействия, а также пара. По правилам важно проложить материал для защиты от него непрерывно, без пропусков и стыков. Для этого самый подходящий метод — оштукатуривание. Хорошо помогает создать этот эффект битум. Один из экономических вариантов — это силикон.
• Третий слой. Как монтировать его внутри? Это соединение ПВХ-профиля и стены. Когда имеется разница материалов, то они могут менять состояние. Нужно постараться, чтобы установка окна по ГОСТу с пароизоляцией выполнялась по требованиям.

ГОСТ в установке

В каждом документе прописан точный процесс установки, благодаря которому срок службы окон увеличивается. Эти нормы актуальны в России. Первый этап — это вымерить все по уровню. Помимо этого, в процессе придется устанавливать определенное количество анкеров, их 14. Хотя многие могут подумать, что слишком много. По требованиям, это дает шанс на большой срок эксплуатации. Три слоя шва – это не всегда выгодно, но позволяет защищать от пара и утеплить помещение.

Если строение новое, то ГОСТ 30971-2012 станет актуальным к исполнению. Когда идет демонтаж, то происходит нарушение конструкции проема, что по правилам имеет свои ограничения и допустимые отклонения. Чтобы создать полноценные условия, применяют штукатурку и шпаклевку, но это дополнительные расходы и время. Даже после этого сложно создать полноценную пароизоляцию.

Сегодня пластиковые окна пользуются большим спросом именно по причине создания комфортного микроклимата. Они не так подвержены разрушению, как деревянные. Есть правила, позволяющие работать в разных направлениях. Поэтому установка деревянных окон по ГОСТу приносит свою пользу и продлевает их срок эксплуатации.

Почему актуален профиль ПВХ?

Профиль ПВХ отличается своими положительными качествами и превосходит дерево. Специалисты отмечают такие преимущества:

• Большой срок эксплуатации.
• Нет необходимости красить и обновлять.
• В процессе эксплуатации окна показывают себя с лучшей стороны.
• Подходят как для частных, так и для коммунальных строений.

Помимо этого, производители сегодня создают разнообразные цветовые гаммы. Это расширяет возможности, поэтому пластик появляется в офисах, заводах и прочих строениях. Когда установка выполняется с предложенными правилами, которые предварительно проверяются, то срок службы этой конструкции — более 20 лет.

При самостоятельных работах каждый должен брать за основу ГОСТ. Когда работу выполняет компания, то нужно также вооружиться теоретической информацией, чтобы не происходило нарушений.

Монтаж и особенности

Есть технологическая карта монтажа для пластиковых окон. Это помогает реализовывать качественные проекты. Процедура позволяет реализовывать любой план и создавать качественные установки на любом объекте. В этом документе много полезной информации, которая служит хорошим ориентиром. В технологической карте есть нужная информация. Там изображено:

• Где применяются, в общем смысле.
• Правила создания нужных условий для выполнения работы.
• К чему можно прийти в результате.
• Расчет расходов.
• Как проводить работы.
• Что нужно подготовить.
• Безопасность всех процессов.

Перед тем как начать монтаж, стоит приготовить все необходимое. Это материалы, инвентарь. Стоит приобрести окно, инструменты и т. д. Каждый элемент должен иметь свою обработку и выполняться с учетом всех особенностей. Как только технологическая карта на руках монтажников, начинается основная работа. Карта заполняется с учетом всех особенностей и установок ГОСТа. Без таких подготовок не получится начать работы.

Некоторые люди не соблюдают правил, в итоге конструкция из ПВХ-профилей служит короткий отрезок времени. Приходится производить демонтаж. Поэтому перед тем, как нанять работников для реализации проекта, стоит узнать их репутацию и технику работы. Неизвестные компании на рынке не должны рассматриваться.

Особенности демонтажа

Окна ПВХ появляются в проемах, когда старые пришли в негодность. Если дом в эксплуатации находится 30 лет, приходит время менять окна. При разборе могут возникать дополнительные расходы на поправку проема, так как со временем многие строительные материалы разрушаются. ГОСТ трактует следующее: кромки и поверхности наружных и внутренних откосов не должны иметь выколов, раковин, наплывов раствора и других повреждений высотой и глубиной более 10 миллиметров.

Помимо этого, при нарушении целостности оконного проема нужно его подготовить для новой конструкции. Для этого применяется штукатурка и строительный уровень, чтобы поверхность стала ровной. Не допускается монтаж новых конструкций на неподготовленную поверхность. В противном случае надежность установки не гарантируется. Срок эксплуатации таких пластиковых окон в помещении существенно снижается — так говорят специалисты.

Что допустимо в процессе монтажа?

Стоит отметить, что, если соблюдать правила создания четкой конструкции, зазоры практически исключаются. Если происходит замена старого окна, то придется после разбора уточнять размеры и по ним уже изготавливать новое. Точно сказать, какие профили нужны, сложно. Но некоторые делают примерные замеры, а уже после устанавливают, «играя» анкерами с показателями.

По ГОСТу, превышать зазор на раме более чем на 90 миллиметров нельзя. Это создаст условия, в которых прочность полностью теряется. Выбирать расстояние между анкерами стоит с учетом допустимого их количества (просто рассчитывают по всему периметру). Как указывалось выше, чем их больше, тем прочнее конструкция.

Заключение

Вставлять пластиковые окна, учитывая инструкции и ГОСТ, не так сложно, как может показаться. В результате получается прочная конструкция, которая послужит многие годы и не сломается при первых же неблагоприятных условиях.

Гост на монтаж и установку пластиковых окон ПВХ – схемы, технологии, инструкции

Для повышения качества услуг установки пластиковых окон, было разработано 3 ГОСТа. Основными нормативными актами для установки ПВХ-окон выступают:

• ГОСТ 30971-2012;
• ГОСТ Р 52749-2007;
• СНиП 23-02-2003.

Их соблюдение – гарантия долговечности окна. Особенностью установки профилей по ГОСТу является качество закладки монтажных швов. Технически правильная герметизация монтажных швов обеспечивает сокращение энергопотребления до 25%. ГОСТы регулируют все этапы установки, гарантируя надежность монтажа.

Инструкция установки пластикового окна, согласно ГОСТ 30971-2012

Установка пластикового окна в соответствии с ГОСТами – длительный, трудоемкий процесс. Сложность заключается не в изготовлении окна. По ГОСТ 30971-2012, процесс замены окна на новое начинается оштукатуриванием и грунтовкой проема. Кроме этого предварительно нужно провести замеры, оценку стен, проверить состояние отопления и вентиляции.

Требуется также согласование со специалистами и создателями архитектурного проекта. Последнее необходимо при несоответствии размеров конструкторской документации здания. При этом фирма, которая устанавливает профили по ГОСТам, должна утвердить инструкцию монтажа у органов, которые занимаются управлением региональным строительством.

Монтаж окон ПВХ по ГОСТ 52749-2007

Монтаж ПВХ-профиля осуществляется двумя способами: монтаж цельного окна или с разборкой. Согласно «инструкции ГОСТа на монтаж окон ПВХ», разборный метод всегда применяется при выполнении одного из условий:

• габариты профиля более 3 метров;
• проем на высоте более 2 метров от пола;
• окно устанавливается на 12 этаже или выше.

При последующей установке первой монтируется рама. Затем последовательно закрепляются остальные элементы. Последними устанавливаются откосы, а отлив подсоединяется к профилю.

Оконная система устанавливается предельно ровно. Отклонение по всем направлениям находится в пределах 3 мм. на весь профиль и 1,5 мм. на каждый метр. Чрезмерный наклон рамы противоречит требованиям безопасности, поэтому данное требование «ГОСТа на установку пластиковых окон» является обязательным.

По ГОСТу 52749-2007 необходимо использовать трехслойный монтажный шов. Шов короче профиля примерно на 30-35 см. Это обеспечивает гидроизоляцию, предотвратив тепловое расширение. Ширину шва нельзя превышать, поскольку это отрицательно скажется на прочности креплений. После укладки шва на раму устанавливается фурнитура, закрепляются наружные отливы.

Технология установк

ВКонтакте:

Технология установки пластиковых окон в кирпичном доме —

Монтаж пластиковых окон. Этапы работ

Установка оконных конструкций в кирпичном доме осуществляется в соответствии ГОСТ 52749-2007, со строгим соблюдением норм и правил.

Инструменты и материалы для монтажа пластиковых окон

Чтобы окна ПВХ были установлены быстро и правильно, необходимо запастись инструментами и материалами. Для демонтажа старой оконной конструкции потребуется перечень следующих инструментов:

• Рулетка для правильного выполнения замеров.
• Молоток.
• Электродрель или шуруповерт.
• Перфоратор.
• Ручная пила по дереву или электропила.
• Строительный уровень и нож со сменными лезвиями.
• Металлический лом (фомка) длиной не менее 100 см.

Из материалов потребуется:

• Монтажные клинья и распорные колодки, помогающие выставлять раму в нужное положение.
• Специальные ленты разного вида и назначения — паропроницаема самоклеящаяся, саморасширяющаяся ПСУЛ (предварительно сжатая уплотнительная лента), диффузная и пароизоляционная. Каждый вид ленты имеет определенные функции и размещается с внешней или с внутренней стороны помещения, а также между окном и стеной.
• Крепежные элементы — анкерные болты или дюбели для упрочнения установленной оконной конструкции.
• Монтажная пена, предназначенная заполнять образовавшееся пространство между стеной и рамой, а также используется при установке подоконника.
• Герметик используется на завершающем этапе для заделки швов между откосами и подоконником.

Ко всем пластиковым конструкциям в комплекте идут детали для монтажа, благодаря чему можно устанавливать оконную конструкцию самостоятельно.

Очередность работ при установке окон ПВХ

При замене старой оконной конструкции на новую в первую очередь производится демонтаж существующей рамы. Порядок работ должен выполняться в следующей очередности:

• Снимаются створки с петель.
• Вынимается старая рама с помощью ломика и молотка. Если рама массивная и не поддается, можно применить ручную или электропилу, что значительно ускорит и облегчит демонтаж
• Демонтируется подоконник (изнутри помещения) и отлив (со стороны улицы).
• Удаляются уплотнительные элементы — пакля, толь и другие материалы, которые ране применялись для теплоизоляции.
• Площадка под окном и проем очищаются от пыли и грязи, выравнивается бетонным раствором.

При необходимости оконный проем увеличивается и приобретает правильную геометрию за счет удаления слоя старой штукатурки.

Способы фиксирования профиля в оконном проеме

Профиль в оконный проем устанавливается без створок. После того как рама будет выставлена с помощью уровня, выполняется ее крепление к стене.

В качестве крепежных элементов могут использоваться анкерные болты и пластины с зубчиками, дюбеля:

• Под анкерные болты и дюбеля в раме предварительно делаются отверстия с помощью сверл по металлу.
• Пластины размещаются с внешней стороны рамы на распор и крепятся к проему посредством шурупов. При установке окон ПВХ в кирпичном доме под каждый шуруп в кирпиче делается отверстие меньшего размера.

Первый вариант крепления считается более надежным, так как пластиковая рама фиксируется

непосредственно в оконном проеме, а сам крепежный элемент проходит через оконный блок и врезается глубоко в стену. Поэтому оконные конструкции способны выдерживать большие нагрузки.

Под анкерные пластины делаются углубления, что не создаст сложностей, когда будет выполняться отделка откосов. На такой вид крепежа не подходит при больших размерах окон, так как основная доля приходится на монтажную пену. А также при штукатурке откосов, так как штукатурка на металлических пластинах держаться не будет.

Основными показателями для выбора являются степень расширения, которая указывает, во сколько раз объем пены увеличивается при полном застывании. При заполнении пространства следует учитывать показатель расширения и не заполнять большим количеством. Для работы с баллончиком потребуется специальный пистолет, который может быть одноразовым пластиковым или металлическим для неоднократного применения.

Правила крепления рамы

При установке пластиковых окон необходимо соблюдать правила расположения крепежных элементов, что обеспечивает жесткость рамы:

• По вертикали — расстояние от внутреннего угла рамы до первого крепежа должно быть не более 15-18 см.
• По горизонтали — от импоста до крепежного элемента рекомендовано расстояние 12-18 см.
• По вертикали анкерные крепежи должны располагаться на расстоянии 70 см (для окон ПВХ из белого пластика) и 60 см (для цветного ламинированного профиля).

Выставленная с помощью монтажных клиньев рама запенивается по всему периметру. После чего клинья удаляются, и пустоты также заполняются пеной.

Монтаж изоляционных лент

Водоизоляционная паропроницаемая лента располагается с наружной стороны окна. Клеить ее нужно перед установкой отлива, который прикручивается саморезами к подставочному профилю.

Пароизоляция приклеивается с внутренней стороны оконной рамы по периметру, не затрагивается нижняя часть. Пароизоляционная лента создает дополнительный герметизирующий слой и изолирует монтажный шов от воздействия влаги. Ширина ленты разная.

Пароизоляция в виде бутилкаучуковой фольгированной ленты размещается под подоконной доской.

Монтаж изоляционных лент является обязательным по ГОСТу.

Сборка окна

Если окно глухое тогда процедура монтажа стеклопакета заканчивается установкой штапика с углом 45°, расположенного по всему периметру. Вставляется штапик с помощью специального молотка средних размеров, до характерного звука щелчка.

В оконном открывающемся блоке створки навешиваются на петли. Когда створка будет установлена на место, необходимо проверить ее функциональные способности. При необходимости нужно будет отрегулировать с помощью специального регулировочного ключа. Открытая створка должна находиться в неподвижном состоянии, что указывает на правильную регулировку.

Установка подоконника и откосов

Подоконная доска крепится к подставочному профилю с помощью пружинных скоб. Пустота под подоконником заполняется монтажной пеной. Установку подоконной доски можно выполнить своими руками.

На завершающем этапе необходимо выполнить отделку откосов. Это может быть штукатурка или устанавливаются готовые откосы из пластика, сэндвич-панелей.

Учитывая то, что монтаж пластиковых окон требует наличия специального инструмента, определенных знаний и навыков, лучше доверить работу специалистам.

Технология установки пластиковых окон в кирпичном доме

В данной статье будет рассмотрена технология установки пластиковых окон в кирпичном доме своими руками, так же дам пару хитрых советов для правильной установке, монтажа пластиковых окон своими руками.

Пластиковые окна с каждым днем набирают популярность у населения. Они хорошо избавляют от уличного шума и сохраняют в помещении оптимальную температуру круглый год. Если вы еще не поставили себе их, то стоит задуматься об их приобретении. Поэтому в данной статье поговорим о технологии установки пластиковых окон в кирпичном доме своими руками.

Это весьма сложный и трудоемкий процесс, к нему стоит подходить со всей серьезностью и ответственностью. Конечно самостоятельная установка пластиковых окон не рекомендуется, но бывают такие обстоятельства, что приходится самому выполнять установку окна.

Сперва, определяем особенность оконной конструкции (с четвертью или без четверти).

Замеры для обычных окошек (без четверти)

В недавно построенном помещении установка пластикового окна будет производиться в ещё не застеклённый оконный проём. Замеряем все по технологии, вертикальную длину проёма и вычитаем пять сантиметров. Это высота будущего окна. Измеряем длину проёма по горизонтали и вычитаем 3 сантиметра — получится ширина будущего окна. По полтора сантиметра уйдёт на боковые стороны и верх окна, а три с половиной сантиметра останется на подоконник внизу окна.

Предварительно решите, какие параметры и размеры будут у вашего подоконника и наружного отлива. Добавьте к готовым параметрам хотя бы 5 см. для «врезки» подоконника в стену с левой и правой стороны. При условии, что вы никогда не занимались установкой пластиковых окон, практичнее добавить 20-30 см, излишки уберутся в процессе работы. Готовые подоконники и отливы имеют стандартную длину до 6 метров, и разнообразную ширину (от 10 до 60 см.). Но, как заказчик, вы обязаны указать минимальные параметры, позволяющие подобрать вам наиболее подходящий вариант.

Измерения для окошек с четвертью

Измеряем горизонтальное наименьшее расстояние между четвертями. Затем необходимо прибавить по полтора сантиметра с каждой из сторон. Получилась ширина готового окна. Вертикальные измерения начинаем снизу проёма, и до начала верней четверти. Это, фактическая высота будущего окна. Подоконник и отлив замеряется однотипно измерениям подоконника и отлива для окон без четверти. У вас должно получиться несколько чисел:

1. высота будущего окошка;

2. ширина будущего окошка;

3. длина вашего подоконника;

4. ширина вашего подоконника;

5. оптимальная длина отлива;

6. оптимальная ширина отлива.

Если ваше жилое помещение не новое, и вы ещё не сняли старое окно, то измерения однотипные, как и для нового дома. С той лишь разницей, что оконный проём заменяете наружными измерениями оконной рамы.

Подготовительный этап перед установкой пластиковых окон в кирпичном доме.

Перед установкой пластиковых окон своими руками конечно же первым делом демонтируем старое окно и очищаем оконный проем, если это не новостройка. Для знающего человека это совсем не трудно, и займёт от получаса до полутора часов.

Вспомним правило «семь раз отмерь, один раз отрежь», в данном случае оно будет весьма актуально. Несколько раз замерьте оконный проем: сверху, снизу, посередине, со всех сторон и с внутренней, и с внешней стороны стены.

Важно не забывать, что раму не получится подпилить или подогнать под размер окна. Если проем окна меньше рамы или рама заходит в него с трудом, то ничего не остается, как только выдалбливать подходящий размер в проеме.

Проявите аккуратность при выдалбливании, а то можно перестараться.

Когда оконный проем готов, по технологии, нужно примерить раму на устанавливаемое место, с каждой стороны оконной рамы и проема должен быть зазор не менее 15-20 мм., если чуть больше, то ничего страшного.Зазоры по бокам оконной рамы должны быть одинаковыми.

Теперь нужно подготовить оконную раму к установке по современной технологии. Для этого берем WS LDU-двухстороннюю эластичную пароизоляционную ленту из бутилового каучука высокой степени клейкости, дублированную не тканным полотном, применяется для скрытого монтажа. Она обладает высокой пароизоляцией и улучшает шумо- и теплоизоляцию шва.

Данная лента клеится по всему периметру оконной рамы, кроме нижней части, и может применяться как при «влажном», так и при «сухом» способе отделки оконных откосов.

Способ применения ленты WS LDU

• Отрезать ленту нужной длинны, по высоте и ширине оконного проема с припусками по 40-50 мм в обе стороны
• Удалить с ленты антиадгезионную бумагу и плотно ее прижать к боковым и верхней поверхностям оконной рамы
• В углах соединения ленты производить внахлест, концы ленты, нахлесты, плотно прижать друг к другу.

Технология установки пластиковых окон в кирпичном доме с распаковыванием.

Прежде, чем начать работу, оконную конструкцию разбирают на части. Снимают штапики, освобождают от рамы стеклопакеты и снимают открывающиеся створки.

Затем окно выравнивается штапиками по уровню, закрепляется в проеме и только потом вставляют обратно стеклопакеты, штапики и створки.

Данный тип установки не часто, но становится причиной запотевания стеклопакета во время использования окна. При снятии и вторичном монтаже штапиков их можно случайно поцарапать, сколоть, у снятых стеклопакетов всегда есть вероятность нечаянно разбиться, поэтому будте аккуратны. Сам процесс установки пластикового окна своими руками таким способом более легкий.

Технология установки пластиковых окон в кирпичном доме без распаковки.

При этом способе ничего с пластикового окна не снимается. Окно ставится в проём целой конструкцией, как оно есть. Закрепляется оно к стене с помощью специальных крепёжных элементов. Эти элементы заранее устанавливаются на оконные рамы в точках крепления окна. Не забываем проверять все плоскости уровнем.

Данная технология установки пластиковых окон в кирпичном доме своими руками более сложная, то есть тяжелая. И есть один недостаток.

Этот способ нежелательно применять при установке пластиковых оконных конструкций в высотках свыше 15 этажа, от того, что на высоте сильный ветер – обычное явление. Так же эту технологию не рекомендуется использовать для очень больших окон (2 на 2 метра и более).

Способы крепления пластиковых окон в проем.

Крепление окна пластинами

После того как лента приклеена или без неё, к оконной раме по бокам при помощи маленьких саморезов с пресшайбой крепятся крепежные элементы , металические пластины, по два с каждой стороны, отступив примерно 30 см снизу и сверху.

Если окно шире одного метра, то дополнительно устанавливаются две пластины сверху, если уже, хватит и одной. Иногда верхними креплениями окон пренебрегают, все зависит о монтажников окон.

В проеме устанавливают раму на клинья и выравнивают, сверху и по бокам выравнивают такими же клиньями при необходимости.

После того как раму установили и расклинили, ее крепят пластинами к оконному проему при помощи перфоратора и дюбель-гвоздей, но перед этим пластины прижимают к стенам.

Просверливают сверлом по бетону стены сквозь отверстия в пластинах, вставляют дюбель гвозди и забив

ГОСТ 30971-2012 Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия

ГОСТ 30971-2012

General specifications

МКС 91.060.50

Дата введения 2014-01-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью НИУПЦ «Межрегиональный институт окна» (НИУПЦ «Межрегиональный институт окна») при участии Учреждения «Научно-исследовательский институт строительной физики Российской Академии архитектуры и строительных наук» (НИИСФ РААСН), Государственного унитарного предприятия «Научно-исследовательский институт московского строительства» (ГУП «НИИМосстрой»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол от 14.06.2012 г. N 40)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование органа государственного управления строительством
Азербайджан	AZ	Госстрой
Армения	AM	Министерство градостроительства
Киргизия	KG	Госстрой
Россия	RU	Министерство регионального развития
Таджикистан	TJ	Агентство по строительству и архитектуре при Правительстве
Узбекистан	YZ	Госархитектстрой
Украина	UA	Минрегион Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 1983-ст межгосударственный стандарт ГОСТ 30971-2012 введен в действие в качестве национального стандарта Российской Федерации с 01 января 2014 г.

5 ВЗАМЕН ГОСТ 30971-2002


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт предназначен для применения при производстве работ по заполнению монтажных зазоров между поверхностью стенового проема и плоскостями коробки оконного (дверного) блока, а также при проектировании узлов примыкания оконных и дверных блоков.

Настоящий стандарт разработан на основании технического анализа многолетней эксплуатации оконных (дверных) блоков в различных климатических условиях на территории Российской Федерации и стран Содружества Независимых Государств.

Настоящий стандарт направлен на обеспечение повышения комфортности проживания, увеличения долговечности и энергоэффективности в строительстве в части повышения требований к теплозащитным характеристикам узлов примыкания оконных (дверных) блоков.

Требования настоящего стандарта предназначены для применения организациями, осуществляющими деятельность в области строительства и проектирования, независимо от форм собственности и государственной принадлежности.

1 Область применения

Настоящий стандарт распространяется на монтажные швы в узлах примыканий оконных блоков (включая балконные) и светопрозрачных конструкций к проемам наружных стен отапливаемых зданий.

Настоящий стандарт применяют при разработке конструкторской и технологической документации на производство монтажных работ при новом строительстве и реконструкции (включая замену оконных конструкций в эксплуатируемых помещениях).

Требования настоящего стандарта могут быть применены при проектировании и устройстве узлов примыканий наружных дверей, ворот, витражных конструкций и ленточного остекления.

Настоящий стандарт не распространяется на все типы навесных фасадных конструкций, зимних садов и светопрозрачных кровель, а также на мансардные оконные блоки, на оконные блоки специального назначения в части дополнительных требований к пожаробезопасности, защите от взлома.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8.586.1-2005 (ИСО 5167-1:2003) Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 2678-94 Материалы рулонные кровельные и гидроизоляционные. Методы испытаний

ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 10174-90 Прокладки уплотняющие пенополиуретановые для окон и дверей. Технические условия

ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ 21751-76 Герметики. Метод определения условной прочности относительного удлинения при разрыве и относительной остаточной деформации после разрыва

ГОСТ 23166-99 Блоки оконные. Общие технические условия

ГОСТ 24700-99 Блоки оконные деревянные со стеклопакетами. Технические условия

ГОСТ 25898-83 Материалы и изделия строительные. Методы определения сопротивления паропроницанию

ГОСТ 26254-84 Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 26433.2-94 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений

ГОСТ 26589-94 Мастики кровельные и гидроизоляционные. Методы испытаний

ГОСТ 26602.2-99 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости

ГОСТ 26629-85 Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций

ГОСТ 27296-87 Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерения

ГОСТ 30494-96 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 31167-2009 Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 атмосферозащита: Дополнительный элемент, устанавливаемый снаружи для защиты от воздействий атмосферных явлений (дождь, снег, ветер и т.п.) в случае, если материал наружного слоя монтажного шва не обеспечивает требуемый класс защиты.

3.2 водо- и пароизоляционный слой: Слой, предохраняющий от проникания в шов влаги или пара из материала стены.

3.3 деформационная устойчивость монтажного шва: Способность шва воспринимать изменения линейных размеров монтажного зазора в заданных пределах (значение максимально допустимой деформации) с сохранением основных показателей при эксплуатационных воздействиях, выраженная в циклах.

3.4 долговечность: Характеристика монтажного шва, определяющая его способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами испытаний и выраженная в условных годах эксплуатации.

3.5 монтажный зазор: Пространство между поверхностью стенового проема и коробкой оконного (дверного) блока.

Примечание — Различают торцевой (боковой) монтажный зазор — пространство между стеновым проемом и торцевой поверхностью оконной коробки и фронтальный монтажный зазор — пространство между поверхностью четверти (фальшчетверти) стенового проема и лицевой поверхностью оконной коробки.

3.6 монтажный шов: Элемент узла примыкания, который представляет собой комбинацию из различных изоляционных материалов, заполняющих монтажный зазор и обладающий заданными характеристиками.

3.7 оконная четверть: Часть стены, выступающая за плоскость откоса оконного проема.

3.8 паропроницаемый герметик: Герметик, паропроницаемость которого обеспечивает выполнение требования настоящего стандарта по сопротивлению паропроницанию и толщине наружного слоя монтажного шва.

3.9 предварительно-сжатая уплотнительная лента; ПСУЛ: Предварительно сжатый эластичный пористый материал на основе полиуретана в виде ленты, как правило, прямоугольного сечения, пропитанный специальными составами. На одну из сторон уплотнительной ленты наносят клеевой слой, который может быть армирован стеклонитью (или другим материалом) и защищен антиадгезионной пленкой по нормативным документам.
_______________
В Российской Федерации действует ГОСТ Р 53338-2009.

3.10 подоконник: Деталь нижней части внутреннего обрамления оконного проема: доска, профиль или плита, укладываемые на уровне нижнего бруса оконной коробки и выполненные из дерева, ПВХ, камня, металла, железобетона.

3.11 рабочая степень сжатия ленты: Отношение ширины ленты после установки в монтажном шве к максимальной величине ее расширения, при котором обеспечиваются заявленные производителем эксплуатационные характеристики (параметры).

3.12 слой монтажного шва: Составляющая часть (зона) монтажного шва, выполняющая определенные функции и отвечающая заданным требованиям.

3.13 узел примыкания оконного (балконного) блока к стеновому проему: Конструктивная система, обеспечивающая сопряжение стенового проема (в том числе деталей наружного и внутреннего откосов) с коробкой оконного (балконного) блока, включающая в себя монтажный шов, подоконник, отлив, а также облицовочные и крепежные детали.

Рисунок 1 — Схема установки оконного блока в проеме наружной стены здания

1 — центральный слой; 2 — наружный слой герметизации; 3 — внутренний слой герметизации; 4 — дополнительный слой герметизации; 5 — отлив; 6 — подоконник

Рисунок 1 — Схема установки оконного блока в проеме наружной стены здания

3.14 эксплуатационное силовое воздействие на монтажный шов: Воздействие на монтажный шов, возникающее в результате деформаций стенового проема и коробки оконного блока вследствие изменения температурно-влажностных условий и ветровых нагрузок в период эксплуатации.

3.15 эксплуатационные условия: Температурно-влажностные характеристики внутреннего микроклимата, региона строительства и установки монтажного шва.

4 Классификация

4.1 Классы монтажных швов

В зависимости от основных требований эксплуатации монтажные швы подразделяют на классы согласно таблице 1.


Таблица 1 — Классификация монтажных швов по эксплуатационным характеристикам

Характеристика	Значение для классов по каждому показателю
	А	Б	В
Относительная влажность воздуха в помещении, менее которой отсутствует выпадение конденсата на внутренней поверхности монтажного шва, %	55	45	30
Деформационная устойчивость в циклах при допустимой деформации, не менее	20
Значение допустимой деформации, %

Установка пластикового окна по ГОСТ

Всем привет, дорогие читатели! Так как нам поступает много вопросов о монтаже окон, то мы решили подготовить статью о правильной установке окон по ГОСТу, чтобы вы могли сами проверить качество работ после монтажной бригады. Надеемся, статья окажется полезной.

Покупая окно, мы надеемся, что оно прослужит нам долгие годы. Но со временем замечаем, что сначала из него начинает поддувать, а потом и откровенно дуть. Откосы покрываются трещинами, в углах появляется черный грибок, а зимой на подоконнике замерзают цветы.

Как правило, все дело в неправильном монтаже окна. В этой статье мы расскажем о существующей технологии монтажа. Остановимся на правильной установке окна и рассмотрим, какие материалы лучше использовать.

Монтаж окна по ГОСТ





Первым делом нужно подготовить проем, очистить его от пыли и грязи. Если проем имеет неровности, то их необходимо выровнять с помощью шпатлевки.

Так же рекомендуем обработать поверхность проема праймером для лучшего сцепления материала. После этого нужно подготовить оконную раму к установке.

Сначала снимается створка. Это делается следующим образом. Необходимо открыть окно, вынуть штифт из верхней петли и вынуть створку. Затем снимается подставочный профиль, проклеивается в месте стыка с рамой лентой псул и устанавливается обратно.

Подготовка балконного блока к установке по технологии аналогична подготовке окна. Места стыка рам согласно технологическим требованиям проклеиваются лентой псул и закрываются стыковочным профилем и снова проклеивается лентой. Затем рамы соединяются между собой с помощью стыковочного профиля.

Правильный монтаж – залог успеха



В соответствии с нормами и требованием ГОСТ в окнах из белого ПВХ расстояние между креплениями должно быть не более 700 мм. и 150-180 мм от внутреннего угла рамы. Диаметр сверла должен быть меньше диаметра самореза.

В рамах просверливаются отверстия для соединения. В эти отверстия вставляются саморезы и скручиваются рамы. При креплении конструкции анкерными дюбелями заранее просверливаются отверстия в раме. Согласно ГОСТу от угла рамы должно быть 150-180 мм. Между крепежными элементами не более 700 мм. Отверстия под дюбели сверлятся с внешней стороны рамы.

Затем подкладываются опорные колодки под рамы. Опорные колодки могут быть изготовлены из древесины твердых пород или пластика. Далее конструкцию необходимо вставить в проем и зафиксировать раму подушками. Затем нужно взять уровень и с его помощью выровнять оконную конструкцию по горизонтали, помогая опорными колодками и подушками.

После горизонтального выравнивания раму необходимо выровнять вертикально относительно фасада с помощью того же уровня и подушек. С внешней стороны необходимо отметить место, где будет приклеена лента ПСУЛ (паропроницаемая саморасширяющаяся уплотнительная лента). После отметки рама вынимается.

Если планируется отделка откосов панелями ПВХ, то необходимо защелкнуть на раму стартовый профиль для откосов.





Со сдвигом 5 мм. от нанесенных отметок наклеивается на внешнюю сторону рамы лента псул. Сначала на верхнюю часть, потом на боковые стороны.

ПСУЛ – предварительно сжатая уплотнительная лента – применяется для соединения паронепроницаемого водоотталкивающего слоя с внешней стороны монтажного шва.

С внутренней стороны для защиты монтажного шва от влаги необходимо наклеить полнобутиловую пароизоляционную внутреннюю ленту и закрепить ее по углам. Затем конструкцию необходимо снова поставить в проем и окончательно выровнять с помощью подушек и опорных колодок.

После этого в стене просверливаются отверстия под дюбеля и вставляются вертикальные распорные колодки по бокам рамы и окно закрепляется.

После закрепления окна можно навешивать створки. Следующий этап – это утепление оконного шва монтажной пеной. Для качественной герметизации лучше использовать профессиональную пену под пистолет с низким вторичным расширением. Перед нанесением пены нужно увлажнить проем с помощью пульверизатора.

Тщательно встряхнуть баллон с пеной и заполнить проемы на 70% их глубины. Швы более 5 мм заполняются пеной в несколько слоев.

Если окно устанавливается зимой, то необходимо использовать морозостойкие материалы и зимнюю монтажную пену. Через 15-20 минут после нанесения пены необходимо закрыть внутреннюю ленту. Под подоконник устанавливается металлизированная пароизоляционная лента. С внешней стороны под отлив устанавливается внешняя диффузионная паропроницаемая лента. Окно установлено.

Отделка пластикового окна после установки

После того, как пластиковое окно установлено можно начинать процесс его декорирования, т.е. установки откосов и отливов.

На заранее отпиленный отлив надеваются торцевые накладки. Чтобы снизить шум от дождя рекомендуется наклеить под отлив полнобутиловую ленту. Затем отлив крепится к раме с помощью саморезов.

Подоконник устанавливается следующим образом. Под окно на саморезы крепятся специальные скобы, чтобы упростить монтаж подоконника. Пространство под будущим подоконником слегка запенивается монтажной пеной, чтобы подоконник не поднялся. После этого между рамой и скобой вставляется сам подоконник. Опять же с помощью уровня и опорных колодок подоконник выравнивается по горизонтали.

Обратите внимание. При выравнивании подоконника необходимо сделать уклон на 1-2 градуса в сторону комнаты. После установки подоконника можно начинать декорировать оконный проем. Для этого берутся специальные ПВХ панели которые крепятся на начальный профиль с клипсой. Наличник заводится за угол и закрепляется на стене саморезами. Сверху он накрывается декоративной планкой.

На подоконник не забываем надеть торцевые заглушки. Швы между откосными панелями, торцевыми накладками подоконника и отливом герметизируются нейтральным силиконовым герметиком.
