alexxlabКоробки для розеток и выключателей(Подрозетники).Виды и установка
Старая розетка пришла в негодность, ее необходимо демонтировать, проштробить стену для монтажа новой розетки, укрепить подрозетник на стене. Коробки для розеток нужны для надежного крепления выключателя или розетки в приготовленном отверстии в стене. Для деревянных домов это изделие особенно актуально, так как подрозетник предохраняет стену от возгорания при неисправностях в розетке.
Материал коробок
Подрозетники изготавливают из нескольких материалов в зависимости от применения каждого вида изделия. Существуют основные материалы для подрозетников:
- Пластмасса. Она широко применяема. Есть варианты негорючей пластмассы, можно монтировать коробку для розеток в деревянной постройке.
- Металл. Изделия из металла все реже применяются в подрозетниках. Металл предохраняет стену от возгорания, но зато является проводником электрического тока. По соображениям безопасности такие коробки в последнее время не находят широкого применения.
- Дерево. Наружные типы розеток устанавливают на деревянную накладку, на стене. Такой способ применяется при наличии электропроводки открытого типа. Ранее таким методом пользовались часто, но сейчас от него практически отказались, так как в основном используется скрытая проводка в стене.
Особенности конструкции
Коробки для розеток отличаются друг от друга по конструктивным особенностям. Есть стаканы для выключателей и розеток для монтажа в бетоне и в гипсокартоне. Разница заключается в том, что для гипсовых стен на стакане имеются прижимные лапки для фиксации стакана в стене.
Простые пластмассовые стаканы не отличаются по форме от металлических, используются для монтажа в бетон, газобетон или кирпич. Могут также устанавливаться в пеноблоки. Крепление таких стаканов осуществляется путем наложения алебастра слоем в приготовленное отверстие.
Также подрозетники разделяются по типам установки: открытого и скрытого. Открытый способ монтажа для стаканов применяют в случае фиксации на плинтусе, когда проводка прокладывается в плинтусе. Скрытый тип нами уже рассмотрен, это обычный подрозетник без ушек или с ними.
Коробки для розеток бывают круглые, овальные, и квадратные. Широко применяется круглое исполнение. Но иногда нужно использовать изделия другой формы, например, квадратные. В них можно вместить больше конструкции по объему. Стаканы формы овала необходимы для установки в них двух розеток, или розетку с выключателем.
Для монтажа блока розеток или выключателей существуют конструкции составных стаканов, которые имеют соединители. Из них собирают нужное количество стаканов в одно целое для удобства сборки.
Стаканы для розеток могут отличаться и глубиной. Их три вида: углубленные, стандартный вид и узкие стаканы. Такая конструкция выполнена для использования их в разных условиях. Например, коробка может служить распредкоробкой, если проводка выполнена без распределительных коробок.
Типоразмеры
Габаритные размеры подрозетников бывают разными. Стандартное исполнение – это 45 мм на 68 мм. Если учесть толщину стенок, то диаметр внутри станет 65 мм, а глубина 40 мм. В коробках узкого исполнения глубина 25 мм, а глубоких может быть 65 мм вместо 60.
Размеры квадратной формы коробки различаются, так как их изготавливают разные производители. Наиболее применяем размер 70х70 мм, но бывает размер 60х60 мм.
Выбор коробки для розеток
Часто мы задаемся вопросом, как сделать правильный выбор коробки для установки розетки или выключателя. В этом вопросе необходимо руководствоваться местом монтажа и установочными размерами. Если планируется установка розетки в гипсокартонной стене, то на коробке должны быть крепления и зажимы, предназначенные для этого. Если стена будет бетонной или из кирпича, то любая коробка подойдет, даже та, которая выполнена для гипсокартонной стены.
Лучше всего приобретать коробку для розетки вместе с покупкой самой розетки, так как можно сразу по розетке определить ее размеры для установки: глубину и диаметр.
Установка
Установка коробки для розеток или выключателя в стене из кирпича. Сначала готовим отверстие в стене. Для такой работы применяют электродрель с насадкой специального типа. Также можно пользоваться перфоратором. Если нет электрического инструмента, то вполне можно обойтись молотком и зубилом.
После выдалбливания отверстия установите в него коробку, убедитесь в достаточной глубине отверстия. Закрепить коробку лучше алебастром. Для этого диаметр отверстия и его глубина должны быть с запасом. В стакане нужно подготовить отверстия для прохождения проводов. Их места в коробке обычно уже приготовлены, выдавлены в пластмассе, нужно просто продавить их, и отверстие готово. В случае отсутствия таких мест, отверстия вырезаются самостоятельно при помощи ножа или другого режущего инструмента.
Теперь вставьте кабель в отверстие стакана, возьмите немного алебастра в виде раствора. Отверстие для коробки необходимо смочить водой. Промажьте отверстие раствором алебастра, а также и саму установочную коробку. Установите ее в отверстие и откорректируйте положение по горизонтали и вертикали. Для этого можно применить строительный уровень. Все операции нужно проводить быстро, так как алебастр очень быстро схватывается.
После затвердевания алебастра, нужно замазать пустоту, которая осталась вокруг пластмассового стакана. Когда раствор окончательно застынет, то можно начинать подключение проводов розетки и закреплять ее в стакане.
Установка новой коробки для розеток на место старой
Часто бывает, что железный советский подрозетник слишком большой по диаметру, и современные розетки в нем имеют плохое крепление, перемещаются, хотя лапки крепления разведены до конца.
Порядок проведения работ:
- Отключаем питание в электрическом щите, либо на счетчике.
- Делаем контрольное включение лампы света, чтобы убедиться в отсутствии тока в сети.
- Демонтируем старую розетку, открутив у нее крышку, затем ослабив крепление.
- Отключаем провода от клемм розетки.
- Оцениваем состояние старой коробки: если она закреплена надежно, не болтается, имеется хорошая стенка, то новую коробку просто закрепляем к задней стенке старой. Для этого используем саморезы. При установке обратите внимание на расположение узкой и широкой частей стакана: широкая часть должна стоять горизонтально, а узкая – вертикально.
При вкручивании саморезов нельзя забывать об опасности повреждения проводов. Лучше притупить кончики саморезов, или сделать их короче, сточив на наждаке, чтобы предотвратить короткое замыкание проводки.
Монтаж блока стаканов
Для установки блока пластмассовых или металлических стаканов нужен такой же электроинструмент. Насадка на дрель понадобится с размером 80 мм, это больше, чем для одной розетки.
Разметку на стене для блока подрозетников делаем справа от жгута проводов, чтобы провода заходили в коробку в углу по диагонали. Там провода не будут мешать креплению саморезами. Если блок стаканов не наборный, а готовый, то в нем уже отмечены все расстояния для коробок и для проводов. Если разметки в нем не оказалось, то делаем это самостоятельно.
Горизонтальное положение нужно тщательно отмерить уровнем. На установленном блоке розеток будут хорошо заметны все огрехи установки. Корпус блока также обводим карандашом. Между отверстиями от насадки на дрель необходимо выдержать расстояния 71 мм, чтобы в них правильно расположились стаканы.
Сверлим дрелью отверстия, зубилом выдалбливаем перегородки между отверстиями. Примеряем провода. Чтобы блок для стаканов можно было расположить строго горизонтально, сверлим отверстия с коронкой большего размера, 80 мм. Узкая часть подрозетников на блоке уже сделана вертикальной. Переходы в блоке между подрозетниками обеспечивают вертикальное положение.
Установка коробки для розеток на любые места
Если устанавливать на гипсокартон, то эта задача проще, так как не нужно пользоваться алебастром. Выполняются такие же операции: разметка, сверление отверстия, крепление. Коробка фиксируется на гипсокартонной стене особыми крепежными лапками. Они придавливаются при вкручивании саморезов в гипсокартон.
Такой стакан для выключателя или розетки является универсальным. Он может фиксироваться к тонким стенкам поверхностей. При выпирании коробки нужно уменьшить ее толщину, края отверстий в гипсокартоне обточить под углом.
Размеры универсального блока большие, так как между лапками расстояние больше, и равно 83 мм. Это удобно при монтаже нестандартного выключателя или розетки, у которых расстояние для крепления большое.
В случае с деревянными поверхностями поступают аналогично, для тонких стенок. Если это бревенчатые стены, то коробку закрепляют саморезами к дереву.
Если приобретен подрозетник универсального вида для стен из кирпича или дерева, то лапки демонтируются. В одинарном подрозетнике отверстия выполняют горячим ножом, чтобы не сломать корпус. Работать нужно аккуратно, чтобы не повредить руки, а также стены.
При установке стаканов на стены, предназначенные для штукатурки или для выкладывания плитки, отверстия сверлят не на всю глубину, так как еще добавится размер толщины плитки или штукатурки. Подрозетник делают немного выступающим. При выборе типа коробки для розеток или выключателей необходимо учесть, что величина глубины выключателя или розетки иногда может отличаться от размера глубины самого стакана, а также и его диаметр.
Похожие темы:
Как установить подрозетники, розетку, выключатель.
Как установить подрозетники, розетку, выключатель.
Приветствую вас на сайте Ewro-remont.ru. На этой странице мы поговорим о том как легко и просто, своими силами устанавливать розетки и выключатели.
Выдалбливаем место для подрозетника, провод уже подведен.
Подрозетники устанавливают, как правило, после штукатурных работ. Дело в том, что при установке подрозетников или стаканов, как их еще называют, необходимо, чтобы край подрозетника был вровень со стеной, в крайнем случае, может быть немного глубже от края стены, но никак не выпирать из нее, иначе после установки розетки или выключателя, они также будут выпирать из стены. В том случае, если в дальнейшем на стене будет наклеиваться кафель, края подрозетника должен выпирать из стены на толщину кафеля и клея, то есть в среднем на 1-2 см.
Вмораживаем подрозетник по уровню.
При вмораживании подрозетника, провод заведен через ухо внутрь.
Подрозетники устанавливаются только в том случае, если розетка (выключатель) внутренняя, то есть на половину уходит в стену. Когда розетка (выключатель) наружный, подрозетники не ставятся.
При установке необходимо смотреть за тем, чтобы подрозетники выставлялись по уровню, как в вертикальном так и в горизонтальном положении, в зависимости от того как вы будете их ставить,
Подрозетник бетон ( уши для стыковки)
вертикально или горизонтально. Если конечно он будет не одинарный. Здесь нужно объяснить, подрозетники могут состоять из одного подрозетника ( когда розетка или выключатель двойной или тройной такие подразетники стыкуются с помощью ушей «выступов по бокам»), есть подрозетники уже цельные под две или три розетки (выключателя).
В подрозетнике, места отмеченные пунктиром нужно отрезать. В дальнейшем через них будет проходить провод от одного подрозетника к другому.
Подрозетник бетон ( состыкован)
В ухе тоже вырезаем отверстие для приходящего провода.
Подрозетники могут различаться по форме, цвету, ушами (выступы по бокам) и т п. Главное их отличие заключается в том, что они делятся на две категории; первая для бетона, вторая для установки в гипсокартоне. Отличие в установке такое:
Подразетники для гипсокартона при установке распираются в стене как правило с помощью отвертки (специальными ножками, «лапками» сделанными в самом подрозетнике, причем формы «лапок» бывают самые разные).
Подрозетники для бетона вмораживаются в стену различными штукатурными составами или гипсом(алебастром).
Рассмотрим конкретный пример установки подрозетника.
- Нужно определиться, как будут устанавливаться подрозетники вертикально или горизонтально и на какой высоте они будут. Сейчас чаще всего высота розеток от пола 30 см, высота выключателей от пола 90 см. Также определяемся с количеством розеток (выключателей) в одной точке (то есть одинарная, двойная, тройная.).
- Если подрозетник для гипсокартона, то в гипсокартоне делаем отверстие по уровню, по размеру подрозетника, и его туда вставляем,предварительно заведя эл- провод .(В каждом подрозетнике есть специальные впрессованные отверстия которые вырезаются ножом с той стороны с которой нужно и в том месте заходит эл-провод ,так же провод прокидывается внутри 2-3-4 состыкованных между собой подрозетников). После чего «лапки» закручивают, они распираются внутри стены.
- Если подрозетник для бетона, то в стене с помощью перфоратора, также по уровню, выдалбливают отверстие, немного больше самого подрозетника, вставляют его туда, заводят в него провод и с помощью штукатурки,гипса, алебастра вмораживают его, также по уровню. Работы с установкой подрозетников на этом завершены.
Когда начнется чистовая отделка, начинаем устанавливать розетки и выключатели. При установке обесточиваем систему
Устанавливаем розетку.
Если в квартире есть заземление то, скорее всего провод у вас из трех жил, если заземления не, то провод из двух жил. Выбирая розетки нужно смотреть – с заземлением они или нет.
Трехжильный провод. Белый фаза, синий ноль, желто зеленый земля.
Когда устанавливаем розетку без заземления, то жилы на проводе немного разделяются, зачищают и вставляют в места крепления в розетке и фиксируются. Жилы на таких проводах могут быть одного цвета или белого и синего. При правильном подключении – белая жила это фаза, синяя ноль.
Когда устанавливаем розетку с заземлением нужно точно проверить где фаза. Проверяют с помощью индикаторной отвертки, на индикаторе загорается лампочка. Как правило, на трехжильном бесцветном проводе фаза и ноль по краям, жила земля посередине. Если провод цветной то при правильном подключении белый провод — фаза, синий- ноль, желто-зеленый земля. Жилу земля фиксируют посередине, фазу и ноль по краям, в местах крепления.
Подрозетник немного выпирает, он установлен на кухне — под фартук, эти 10 мм в дальнейшем закроет кафель.
Если розетка двойная или тройная, то провода приходящие к розетке фиксируются в ней, наращиваются и переходят на другую розетку.
Разетка тройная в фартуке.
Устанавливаем выключатель.
Если выключатель один — одинарный:
Двойной выключатель. Подключение проводов: сверху фаза (белый провод), внизу два нуля.
После установки сердечника, устанавливаем рамку и кнопки выключателя.
Жила с фазой- белая вставляется в место для фиксации, куда указывает приходящая стрелочка. Жила ноль (на выключателе в отличии от розетки цвет может быть любым) вставляется, куда указывает уходящая стрелочка.
Если выключатель один — двойной:
Жила с фазой вставляется в место для фиксации, куда указывает приходящая стрелочка. Жила ноль вставляется, куда указывает уходящая стрелочка. Вторая жила ноль, вставляется куда указывает вторая уходящая стрелочка.
УСТАНОВКА ДВУХ ВЫКЛЮЧАТЕЛЕЙ. Фазу берем от первого выключателя №1
При установке второго и третьего выключателя, ноль как правило уже заведен а фазу берут от первого выключателя.
Указана фаза от выключателя, два других провода уже заведенный ноль №2
Вставляем также ( фаза-стрелочка приходящая, ноль уходящая). №3
Выключатели установлены. Осталось поставить рамку и кнопки. №4
После наклеивания обоев, либо покраски стен (декоротивки), устанавливают рамку на выключатели и розетки.
Тройной стакан. Два стакана под розетки один под интернет. В руке провод для интернета.
Двойной стакан. Розетка и интернет.
Чтобы состыковать алюминиевые и медные провода, пользуйтесь электрической колодкой.
Провода уложенные в гофру и сходящиеся в распределительную коробку.
Читаем также: Как подключить своими руками Теплый пол
Коробка монтажная под розетку: особенности выбора и установки
Для того чтобы произвести установку электрической розетки по всем правилам, не обойтись без предварительного выбора и монтажа в отверстие стены специальной монтажной коробки для розетки и выключателей, в которую затем и будет установлен данный элемент электроарматуры.
Огромный ассортимент подобных изделий, может вызвать лёгкое ощущение некомпетентности даже у мастера, которому не впервые приходится иметь дело с электромонтажными работами. Количество разновидностей подрозетников с каждым годом увеличивается, и чтобы точно определить тип монтажной коробки для розеток и выключателей, следует тщательно изучить разновидности таких изделий и способы их установки.
Выбор коробки для розеток и выключателей
Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:
- Материал, из которого изготовлена стена.
- Размер и форму отверстия под розетку или выключатель.
- Количество устанавливаемых розеток или выключателей.
Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов.
Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки.
Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.
Если осуществляется замена детали, то её размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику. Если осуществляется замена круглой коробки, то на её место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.
При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.
В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединёнными в ряд коробками.
Установка коробки
Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть «болгарка» и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.
Если «болгарки» нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.
Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.
Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка. Глубина отверстия должна соответствовать длине монтажной коробки.
Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведётся в штробе, которая предварительно вырубается в стене. Штроба ведётся от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.
Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.
Установка в гипсокартонную стену
Установка подрозетника в гипсокартонную стену осуществляется аналогичным способом, но фиксация осуществляется без применения гипсового раствора. Вырезание отверстие для установки коробки, осуществляется коронкой соответствующего размера. Подрозетник должен быть куплен специальный, для монтажа в гипсокартон. У него есть специальный буртик, что бы он не провалился в отверстие в гипсокартоне, и специальные элементы крепежа. Подрозетник устанавливается в отверстие, и с помощью отвёртки производится равномерное затягивание болтов, которые осуществляют фиксацию коробки.
Если необходимо установить несколько подрозетников, то сверлится необходимое количество отверстий расположенных на одной горизонтально линии, при этом каждое отверстие должно быть расположено на равном расстоянии друг от друга.
Обычно, стандартный диаметр для этого вида деталей составляет 60 мм, но могут встречаться и модели с окружностью 68 мм.
Чтобы установить монтажные коробки меньшего размера и при отсутствии необходимой коронки, возможно, потребуется сделать отверстие острым ножом. Не все комплекты коронных насадок имеют инструмент такого диаметра. В этом случае делает разметка маркером и по кругу вырезается отверстие для подрозетника. Коробки под розетки для гипсокартона устанавливать следует осторожно, чтобы не повредить лист материала. Затягивание винтов крепления, также должно осуществляться с осторожностью.
Установка в деревянную стену
Коробка установочная для розеток, монтаж которой осуществляется в деревянном доме, изготавливается из тонкого металла, поэтому при монтаже скрытой проводки в дереве, необходимо использовать коронку немного меньшего диаметра, чем внешняя окружность детали.
Дерево при сверлении, может слегка выгорать, что сделает установку коробки под выключатели и розетки невозможной, по причине несовпадения диаметров отверстия и подрозетника.
Заключение
Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надёжное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.
Короткие замыкания, являются распространённой причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике. Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к её выбору и способу монтажа.
Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.
видео инструкция и 145 фото установки современных подрозетников
Комфорт в квартире напрямую зависит от количества разъемов под электроприборы и качества их монтажа. Чем больше техники в квартире, тем больше требуется пунктов электропитания.
Важную роль в правильном функционировании электрического контура играет подрозетник. Поговорим о том, что это такое и как его установить.
Краткое содержимое статьи:
Что такое подрозетник
Не каждый посмотрев на фото подрозетника определит, что это за зверь такой. Ведь в рабочем положении устройство спрятано за розеткой. Но стоит последней разболтаться, как подрозетник становится отчетливо видно. Он представляет собой компактный пластиковый корпус, встраиваемый в полнотелую или пустотелую стену, а также перегородки из гипсокартона.
Диаметр подрозетника: размеры, глубина, межосевое расстояние
Содержание:
- Для чего нужны подрозетники
- Разновидности и классификация
- Стандартные размеры подрозетников и инструмента
- Выбор диаметра при монтаже в бетонные и кирпичные стены
- Особенности монтажа с керамической плиткой
- Диаметр подрозетника при установке в гипсокартон
- Видео
В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка. Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены. Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.
Для чего нужны подрозетники
Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.
Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.
Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:
- Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
- Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
- Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
- Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.
И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.
Разновидности и классификация
Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.
При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.
Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.
Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.
Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.
Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.
Стандартные размеры подрозетников и коронок
Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.
У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.
В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.
Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.
Выбор диаметра при монтаже в бетонные и кирпичные стены
Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.
Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.
Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.
Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.
Особенности монтажа с керамической плиткой
Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.
Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.
В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.
Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.
Диаметр подрозетников при установке в гипсокартон
Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки.
Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.
Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается.
Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.
Качественный подрозетник для Xiaomi Aqara Wall Switch
Всем доброго дня. Решил не так давно приобрести и установить в доме выключатели от Xiaomi Aqara и тут сразу же встал вопрос с крепежом чудных девайсов.На вид красивые, практичные и умные выключатели сразу же потребовали отдельного подхода. Для установки в стандартные, советские или любые другие подрозетники они уж точно не подойдут.
Решил искать на Алиэкспресс и как не странно- нашел и заказал то, что нужно.

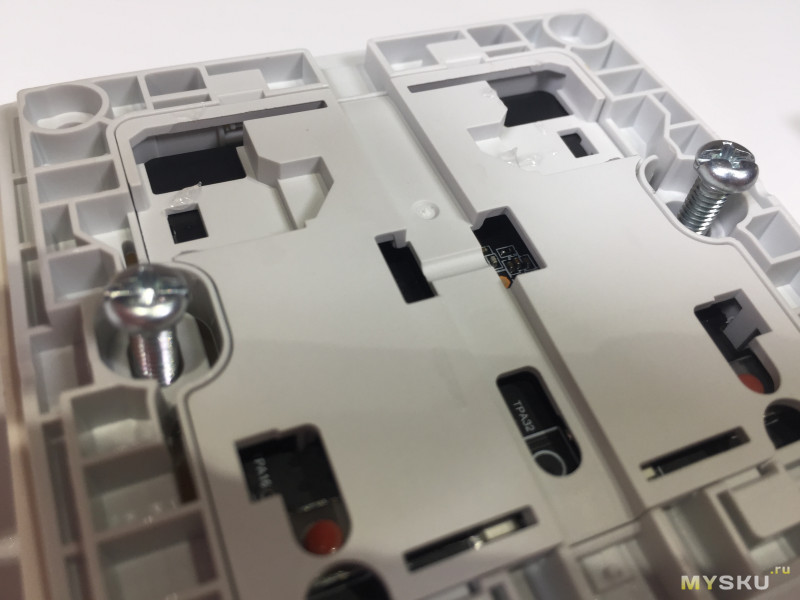

Так как с таким типом выключателей я сталкиваюсь в первый раз, решил не рисковать и взять что-то понадежней и подороже.
На Алиэкспресс есть множество подобных экземплярах, но большинство, либо стоят дороже в разы, либо изготовлены не понятно из чего.

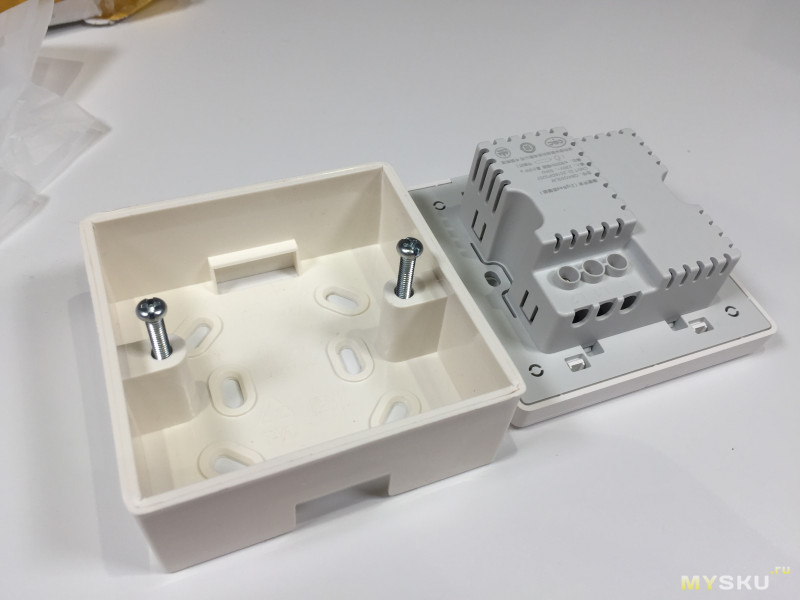

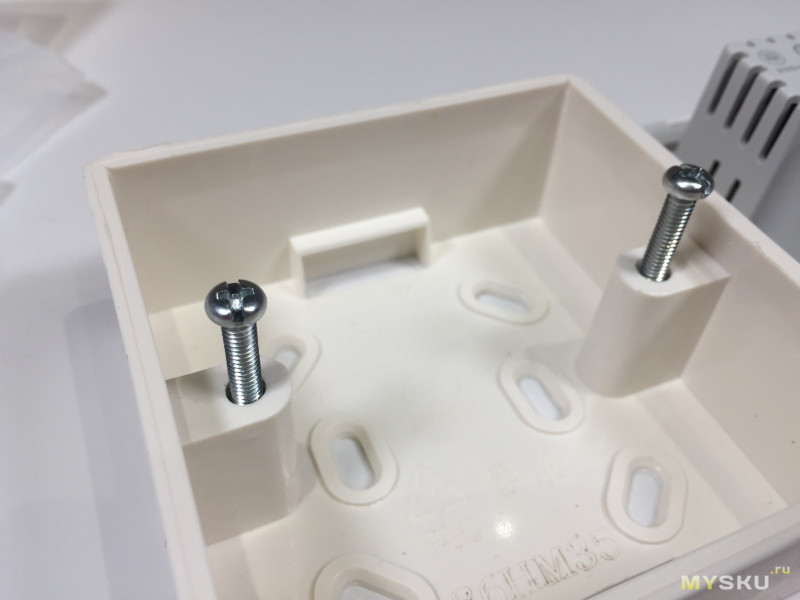

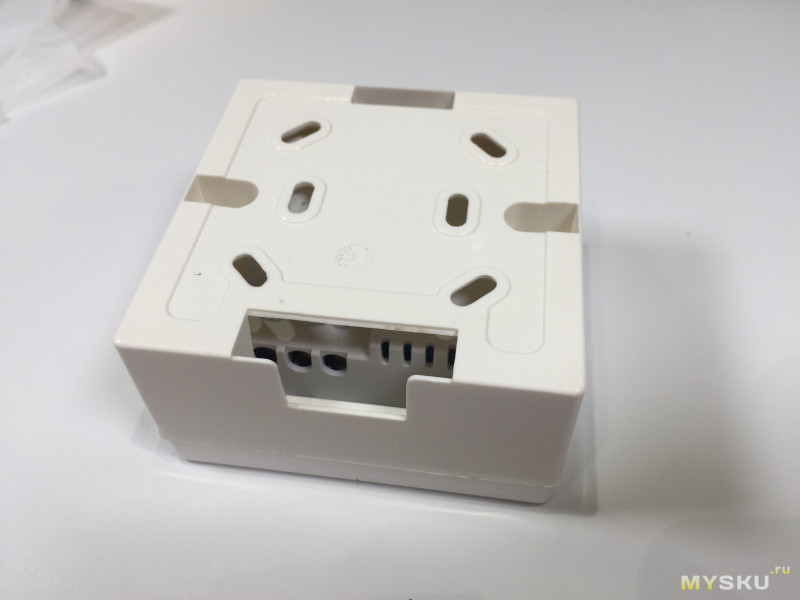

Итог: Выбор пал на то что вы видите у себя на экранах, подрозетники от фирмы Taitong

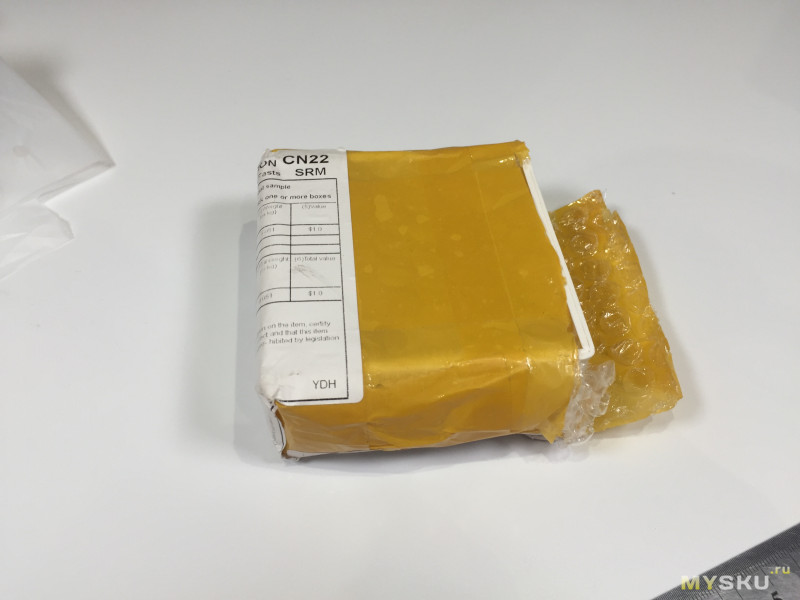

Пришел подрозетник к слову вот в такой простой упаковке. Ломаться там естественно было бы нечему, да и путешествие свое он начал не из Китая, а из Латвии, что в принципе не так и плохо.
Доставка Бесплатна и составила около 25 дней.
Касаемо упаковки больше сказать нечего так что переходим к осмотру внешнего вида.
После первичного осмотра сразу же обратил внимание на небольшие наплывы пластика по краям, но потом сообразив, что все это дело как минимум будет сидеть в стене, волнения сразу отпустили.
Переходя далее сразу же стоит отметить вот этот пунктик: «Material:Thickening Flame Retardant PVC»
Эта надпись в описании к товару означала, что материал подрозетника имеет огнезащитные свойства, что очень важно для такого рода вещей.
С задней части подрозетник выглядит примерно таким образом, в принципе ничего не обычного и все в пределах допустимой нормы.
К слову, важнейшим фактором в выборе именно этого подрозетника послужило именно качественный внешний вид, а именно толщина стенок и монолитность самой конструкции.
Кстати, что касается самой конструкции, а точнее ее спецификации и размеров, то лушим образом это можно показать на картинках ниже:
Размеры актуальны тем, что были написаны у продавца в описании:
Размеры: 86mm*86mm*34mm
Материал: ПВХ
Так же в конструкции имеются две встроенные крепежные гайки, которые как оказалось в последствии точно подходят к винтам из комплекта выключателей.
А вот кстати и сам выключатель:
Выключатель становится в подрозетник как влитой, никаких проблем не возникает.
Единственное замечание, которое можно исправить- это снять небольшую фаску по краю подрозетника.
Пару раз пройтись чем-то остреньким, дамы немного затупить углы.
В остальном все просто замечательно.
На этом фото можете обратить внимание на угол, именно про эти углы я и говорю, просто снимаем небольшой слой пластика, дабы сделать углы более плавными.
Такую доработку производить не обязательно, но для большей идеальности- рекомендую
Что касаемо доступа проводов в саму коробку, то отверстие под монтаж здесь более чем достаточно.
В принципе влезет любой провод, но перед монтажом, советую так же убрать все острые углы в этом месте, перетереться не должен, но всякое бывает, лучше подстраховаться и сделать углы более скругленными, особенно в местах прокладки проводов.
А это как раз этап примерки винтов из комплекта к коробке.
Все подходит как нужно. Ничего докупать и колхозить не придется- счастье!
А вот уже и сам выключатель ровно встал в короб.
Подошло так, как будто тут и было. Никаких доработок тут не делал.
На этом мой пост подходит к концу.
Естественно если вы так же как и я озадачены монтажом выключателей и розеток от Xiaomi — то советую брать эти коробки, другого варианта нет, а если и есть-то значительней дороже.
Кстати, обзор выключателя Xiaomi Aqara я так же выложу в скором времени.
Если у вас есть какое-либо мнение или предложение по этому посту- обязательно напишите об этом в комментариях
Политики и общественные деятели могут всю жизнь спорить — идем мы в Европу или нет. Простому человеку суть этой проблемы открывается тогда, когда он, например, просто хочет поставить новую розетку или выключатель в старый подрозетник. Стандарт Евро активно внедряется в нашу жизнь, купить новый выключатель или розетку советского образца не так-то просто. Да и вид у них за последние 20 лет не улучшился. А хочется дизайна, хочется красоты даже в такой небольшой вещи, как розетка или выключатель. Вы идете в магазин или на рынок и покупаете красивую цацку, изготовленную по стандартам евро. И здесь возникает проблема: диаметр советского подрозетника на 1-1.5 см больше чем современного подрозетника, изготовленного по стандартам евро, и сколько ни зажимай крепления новой розетки или выключателя, он все равно будет болтаться. | Существует 4 варианта решения этой проблемы:1 вариант — Вставить в старый подрозетник новый подрозетник.Это возможно, когда задняя стенка старого подрозетника находится на глубине более 4 см или, если вы будете выравнивать стену, будет на глубине более 4 см. Технология выполнения работ:
Если у вас нет перфоратора, или вы не хотите рисковать, можете просто поставить коробку на алебастр. 2 вариант — Прикрутить корпус новой розетки (выключателя) к стене.Передняя панель корпуса евровыключателя (евророзетки) представляет собой квадрат с четырьмя отверстиями по углам. Диаметр отверстий — 3-4 мм. Для крепления в эти отверстия нужно использовать шурупы с маленькой шляпкой, в противном случае крышка выключателя (розетки) не станет на место. Снимите старый выключатель (розетку), вставьте новый и отметьте карандашом места, где нужно просверлить дырки. Если метки попали на алебастр, можно прикрутить корпус нового выключателя (розетки) к алебастру, на который был установлен подрозетник, для этого в алебастре нужно просверлить дырки диаметром не больше 2 мм. Если старый подрозетник пластмассовый можно попробовать прикрутить корпус нового выключателя (розетки) к подрозетнику, для этого отверстия нужно сверлить под углом, чтобы попасть в подрозетник. Тут есть 2 недостатка: если между подрозетником и стеной пустота, незаполненная алебастром, то сверло пройдет по касательной и не просверлит подрозетник, если отверстие просверлить под большим наклоном, то шляпки шурупов будут торчать и крышка выключателя (розетки) не станет на место. Во всех остальных случаях просверлить перфоратором 4 отверстия диаметром 5 мм, забить дюбеля, прикрутить корпус выключателя (розетки) к стене. Тут тоже есть недостаток: стена возле коробки часто не очень плотная и глубина отверстия может оказаться достаточно большой, больше 6 см, тогда возникнут трудности с подбором шурупов. 3 вариант — Уменьшить диаметр подрозетника в местах крепления корпуса выключателя (розетки).Этот вариант я использую чаще всего из-за простоты и минимума инструментов и материалов, особенно когда зайдешь в гости попить чайку, а вместо печенья получаешь болтающуюся розетку. Для этого вам потребуются молоток, отвертка, нож, 2 деревянных клинышка длиной около 3 см, если вы не сможете сделать клинышки, можно использовать деревянный карандаш. Вкратце технология работ следующая:
Таким образом размер подрозетника в необходимом вам месте крепления корпуса розетки (выключателя) уменьшится и когда вы вставите корпус нового выключателя (розетки) и зажмете крепления, то выключатель будет держаться крепко. 4 вариант — зажать корпус выключателя (розетки) ушками.Этот вариант возможен, только для металлических подрозетников с ушками. Иногда удается снять старую розетку или выключатель, а на их место поставить новый, не поломав ушки (на рисунке обозначены оранжевым цветом): Для выключателя такой зажим будет достаточно надежным, да и для розетки, в которую будет вставлена переноска — тоже. Чтобы снять старый выключатель или розетку, ушки нужно немного отогнуть с помощью простой отвертки, а после установки нового выключателя или розетки ушки подогнуть назад молотком. |
