ВСЕ О ПРОХОДНЫХ ВЫКЛЮЧАТЕЛЯХ — СХЕМЫ ПОДКЛЮЧЕНИЯ, СРАВНЕНИЕ, ВИДЕО

Все хотят много света и чтобы было удобно включать. Как это сделать? Ответ прост — проходные выключатели. Переключатели, импульсные реле, дистанционные выключатели, с распайками и без — все это в одном месте.



Итак, что такое проходной выключатель?



Проходные выключатели — это способ включения света из нескольких мест. Точнее это когда свет можно в одном месте включить, а в другом выключить. Например, в начале и в конце коридора, на лестничных пролетах или в спальне, когда выключатель света устанавливается при входе и возле кровати.



Если ваши выключатели позволяют включать свет из мескольких мест, то они проходные по определению и не важно по какой схеме они сделаны, на переключателях, импульсных реле или дистанционных выключателях. Далее будут рассмотрены основные схемы включения и их достоинства и недостатки.

Проходная схема включения на переключателях



Начнем с классики. Самый часто используемый, но не самый простой, способ это схема на переключателях. В отличии от выключателя, который разрывает и замыкает цепь переключатель перекидывает контакт с одной клеммы на другую.



Используя в пару таких переключателей легко сделать включение света из двух мест. Однако если придется добавить еще один или два, то схема приобретает очень хитроумный вид. В ам придется тянуть шлейфы от каждого выключателя.

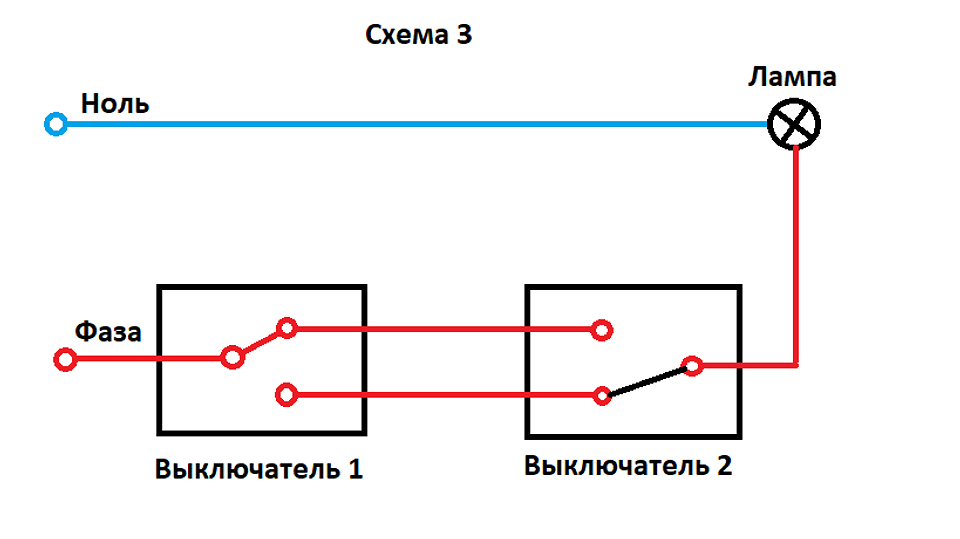

Схема подключения одноклавишного проходного из 2-х мест



Схема подключения одноклавишного проходного из 3-х мест



Схема подключения двухклавишного проходного из 2-х мест





Проходная схема включения на импульсных реле



Перейдем к схеме на импульсных реле. Здесь разделяется шина питания и шина управления. Шиной питания, к которой подключены лампочки занимается реле, которому приходят сигналы по шине управления, к которой подключены кнопки.





Большой плюс по сравнению с переключателями — здесь не приходится заниматься сложной комбинаторикой и путаться в проводах. Схема очень логичная и понятная.



Также эта схема позволяет одинаково эффективно включать разные типы освещения (светодиодное, газоразрядное и тп) и включать большую нагрузку правильно подобрав номинал импульсного реле. А в ситуациях, когда пусковой ток сильно превышает номинальный, реле по определению выигрывают у выключателей и переключателей.



Отдельные производители утверждают, что экономия может доходить 40% сравнению со схемой на переключателях.



Схема управления освещением из 4-х мест на импульсном реле







Проходная схема включения на дистанционных выключателях



Глядя на схему управления освещением на дистанционных выключателей, их еще называют радиовыключателями или беспроводными, говорить даже особо не о чем — светильник подключается через блок управления, который управляется по сигналу с выключателя.





На вход блока управления подается напряжение 220В. К выходу подключается светильник или группа светильников, которые будут включаться вместе по сигналу с радиовыключателя.



После этого в память блока управления прописываются коды выключателей нажатием на кнопку блока и клавишу выключателя. Таких выключателей можно поставить сколько угодно и где угодно, единственное ограничение — это память блока управления, куда записываются коды выключателей. Тут, как говорится, читайте инструкцию.



Схема управления освещением из 2-х и более мест на дистанционных выключателях







Преимущества схемы включения на дистанционных выключателях



Применение дистанционного управления позволяет сократить время и расходы на монтаж систем освещения более чем в 2 раза.



1. Минимум проводки. Электропроводка останется только там, где это реально необходимо
2. Минимум соединений. Сокращения числа распаечных коробок и соединений проводов
3. Минимум работы по установке и подключению. Сокращение работ по прокладке электропроводки и времени на монтаж
4. Гибкость и адаптивность. Добавить, убрать, переставить, поменять схему включения можно в любой момент

Схема управления 2-я линиями освещения из 2-х и более мест на дистанционных выключателях







Остались вопросы?



Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:

Тел.: +7 (495) 151-00-74 доб. 101

E-mail: [email protected]

Схемы подключения выключателей Schneider Electric

org/Breadcrumb»>
• Схемы подключения выключателей Schneider Electric

    Многие не подозревают, что существует целых 8 способов подключения выключателей. Однако под выключателями могут подразумеваться проходные и перекрестные выключатели, кнопки и многоклавишные устройства, подсветки и индикации, и, конечно же, обычные и двухполюсные выключатели. Ниже вы найдете описание восьми схем выключателей, и в каких сериях электроустановочных изделий Schneider Electric они встречаются.

Схема выключателя 1 – Выключатель однополюсный Простейшая и одновременно самая распространенная схема выключателя. Содержит один контакт, управляемый одним исполнительным элементом. Используется в одноклавишных, двухклавишных и трехклавишных выключателях, нажимных кнопках, а также во всех вышеперечисленных приборах с подсветкой (сх.1а). Эта схема выключателя встречается в следующих сериях продукции: Merten, Unica, Glossa, Дуэт.

Схема выключателя 2 –  На схеме контакты соединены штриховой линией. Это показывает, что выключатель имеет один исполнительный элемент – например одну клавишу. И соответственно оба контакта переходят из одного рабочего положения в другое (например, из положения «Включено» в положение «Выключено») всегда одновременно.

Схема выключателя 4 –  Имеет положение «Выключено». Переключатель используется для поочередного включения двух цепей. Имеет возможность выключать обе цепи.

Схема выключателя 5 –  Данная схема используется, например, в двухклавишном выключателе для включения люстры или в двухклавишном выключателе с подсветкой (сх.5а).

Схема выключателя 05 – Выключатель однополюсный для трех цепей с общим вводом.

Схема выключателя 6 – Переключатель однополюсный на два направления Переключатель позволяет осуществлять включение и выключение светильника из двух разных мест может использоваться совместно с переключателем по схеме 7.

Эта схема чаще всего встречается в одноклавишных переключателях с подсветкой (сх.6а) и без, в двухклавишных переключателях и карточных выключателях.

Схема 6 представлена в сериях электроустановочных изделий Дуэт, Glossa, Merten и Unica.

Схема выключателя 6/2 – Переключатель двухполюсный на два направления. Бывают разновидности таких переключателей, в которых задействовано два независимых исполнительных элемента. Каждая контактная группа при этом управляется отдельно, например двумя клавишами.

Схема выключателя 7 – Переключатель реверсивный на два направления.

Другое название данного переключателя – промежуточный выключатель. Используется для управления освещением из трех и более мест совместно с переключателями по схеме 6.

Этот переключатель может быть построен из переключателя по схеме 6/2, для чего устанавливают внешние перемычки.

Схема 7 используется в перекрестных переключателях, представленных в сериях Дуэт, Glossa, Merten, Mureva, Sedna и Unica.

Простая для понимания проводка для коммутаторов

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Подробные схемы подключения и фотографии показывают, как подключать выключатели, в том числе: одиночные выключатели, 3-позиционные выключатели, 4-позиционные выключатели и диммерные выключатели.

Узнайте, чем делятся другие на Спросите электрика:
Это очень хороший сайт с большим количеством полезной информации. Стив из Питтсбурга, Пенсильвания.

Схемы подключения выключателей освещения

Видео по электромонтажу Как подключить выключатель света ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Перед подключением выключателя света обратите внимание на следующее:
Убедитесь, что питание цепи отключено, и пометьте автоматический выключатель или предохранитель, чтобы указать, что работа выполняется.
Убедитесь, что переключатель подходит для вашего приложения. Выключатель должен быть рассчитан на напряжение цепи и силу тока. Например: стандартный выключатель света в США для спальни обычно рассчитан на 120 вольт, 15 ампер.
Перед заменой выключателя света обязательно определите существующую проводку, прежде чем отсоединять провода. Запишите, как провода подключены к выключателю. Создайте чертеж и пометьте провода изолентой или малярным скотчем. Если возможно, сфотографируйте проводку внутри распределительной коробки и то, как провода прикреплены к выключателю.

стиль = «очистить: слева»>

	Простая для понимания проводка выключателя света — полностью объясненная проводка выключателя света со схемами и изображениями с пошаговыми инструкциями, которые помогут вам.
	Полностью поясненные изображения и схемы подключения выключателей света с описанием наиболее распространенных выключателей с фотосхемой 2.
	Схемы подключения 3-позиционного переключателя №1, №2 и №3 Ключ к проводке трехпозиционного переключателя зависит от двух основных факторов. Эти электрические схемы помогут вам определить подачу питания и ведущую ветвь переключателя. к приспособлению.
	Схемы подключения 3-позиционного переключателя № 4, № 5 и № 6 Продолжая тему подключения трехпозиционных выключателей, следующие три схемы подключения в этой серии помогут вам определить еще три возможности подключения питания и подключения выключателя, ведущего к светильнику.
	Полностью объясненные схемы 4-позиционного переключателя. Четырехпозиционные выключатели — это удобный способ управления осветительными приборами из трех и более мест. Электрическая проводка добавляет дополнительную проводку к тем же принципам трехходового переключения.
	Полное объяснение проводки для 3-позиционных диммерных переключателей со схемами подключения и изображениями — инструкции о том, как подключить 3-позиционные диммерные переключатели.

Подробнее о проводных переключателях Подключение главного и подчиненного переключателей Как подключить главный и подчиненный выключатели для управления освещением с тремя и четырьмя выключателями: мне нужна 4-позиционная схема подключения с использованием главного диммера, вспомогательного диммера и 1 4-позиционного кулисного переключателя. Как починить проводку четырехходового переключателя Как не путать проводку белого провода и 4-позиционного переключателя с питанием и 3-жильным кабелем 3-ходового переключателя. Проводка диммерного переключателя и трехпозиционные переключатели Как подключить диммеры и 3-позиционные переключатели: электрические советы по подключению 3-ходовых диммеров и переключателей. Вот простые для понимания схемы подключения 3-позиционного переключателя и руководство по установке. Как исправить проводку трехпозиционного переключателя Наиболее неправильно понятый пункт о проводке 3-позиционного переключателя. Вот почему белый провод следует обозначать черной изоляционной лентой или черным перманентным маркером при использовании для проводки любого переключателя, чтобы избежать путаницы. Как подключить выключатели и розетки к источнику питания Как подключить электропроводку к выключателям и розеткам: наиболее распространенный метод подключения выключателей и розеток к источнику питания. Узнайте больше о переключатели проводки

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Посмотрите, как правильно подключить проводку! Узнайте больше о подключении розеток Полное руководство по электропроводке дома Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает: Методы прокладки домашней электропроводки Типы выключателей света и управления освещением Как они подключаются Схемы подключения выключателей света Электропроводка 3-позиционных выключателей Электропроводка 4-позиционных переключателей Электропроводка диммерных выключателей Как сделать свои собственные светильники … .и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Советы по электротехнике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о Sforswitches Карта сайта Вопросы о цепи 220 В Почему срабатывают автоматические выключатели и что делать дальше Установка 220 В для плиты и сушилки в подвале Проводка 220 В Проводка воздушного компрессора 220 240 В Электропроводка электрического водонагревателя и видео Как для установки контура увлажнителя всего дома, преобразующего двигатель 120 вольт в 240 вольт […] Как подключить переключаемый свет из двух мест Проводка трехпозиционных выключателей для управления светом из двух мест: я хотел бы знать, как провод коммутируемого света из двух мест. sforswitches — 509

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, включенная в список UL, указывает на неправильное подключение. Очень удобный и простой в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, который удобен для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию по электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, которых у меня никогда не было раньше. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой

Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты

Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Узнайте, как работает трехпозиционный выключатель света!

Трехпозиционные выключатели света могут сбивать с толку, верно?

Смотрите наше видео! Вы узнаете, как именно и почему работает трехпозиционный выключатель света.

Как только вы поймете основы, вам не составит труда подключить или устранить неполадки в собственном трехпозиционном переключателе.

Трехпозиционные выключатели позволяют управлять освещением или устройством, например потолочным вентилятором, из двух разных мест. Вот почему трехходовая схема всегда включает два трехходовых переключателя .

Посмотрите наше видео, чтобы понять, как работает трехпозиционный переключатель — теоретически .

Узнайте, как работает 3-позиционный переключатель

Я уверен, что этот обучающий урок о том, как на самом деле работает 3-позиционный переключатель, сделает вашу работу по подключению проще простого.

Начиная с краткого объяснения однополюсного переключателя и заканчивая полной 3-контактной цепью, вам не потребуется много времени, чтобы увидеть свет. Кроме того, получите советы по устранению неполадок, чтобы решить проблемы с помощью собственного трехпозиционного переключателя.

Если вы предпочитаете получать информацию путем чтения, просто следуйте нашим примечаниям ниже.

Что такое электрическая цепь?

Понимание электрических цепей полезно для нашего учебника по 3-позиционному переключателю s. На самом деле это легко и быстро понять.

Электрическая цепь создается, когда образуется непрерывный путь, по которому течет ток (электроны). На нашей иллюстрации выше питание поступает от сервисной панели, и электроны непрерывно текут через горячий провод к нагрузке (в данном случае это лампочка) и обратно к сервисной панели через нейтральный провод.

Основы однополюсного переключателя

Теперь давайте представим переключатель . Выключатель — это устройство, которое может замыкать или размыкать цепь, создавая простой способ включения или выключения света/устройства.

Знакомство с трехпозиционными переключателями начинается с базовых знаний об однополюсном переключателе.

Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)

Однополюсный переключатель – управляет светом(ами) или устройством(ами) с single местоположение. Это наиболее распространенный тип переключателя, который имеет тумблер с маркировкой на и на .

Однополюсный выключатель имеет две клеммы для двух проводов питания:
1. Провод питания 2. Провод нагрузки. Провод нагрузки подключается к вашему свету (лампам) и устройству (устройствам). Электрики относятся к свету или устройству как к нагрузке

Хорошая (и простая) особенность однополюсных выключателей? Провода могут идти к любой клемме, как показано на фотографиях. Таким образом, вы можете подключиться и победить!

Посмотрите на изображение ниже. Вот полная схема с однополюсным выключателем. Видите область с двумя латунными кругами? это клеммы, где провод подключается к выключателю. Это электрический символ однополюсного переключателя.

Очень похоже на разводной мост, не правда ли? На самом деле это очень хороший способ взглянуть на это.

Что делает разводной мост? Он открывается и закрывается, чтобы разрешить поток трафика или остановить поток трафика.

Когда он открыт, движение останавливается.

Когда он закрыт, движение проходит.

Наш трафик — электроны.

Электроны хотят течь от панели через лампочку и обратно.

Видите, что происходит, когда я замыкаю выключатель? Существует непрерывный путь для прохождения тока. Переключатель теперь находится в положении ON .

Энергия от панели теперь может поступать на лампочку и Виолу! У тебя есть свет!

Опять же, это полная электрическая цепь без каких-либо разрывов.

Основы однополюсного переключателя

Если вы хотите управлять освещением из 2 разных мест, вам нужен 3-позиционный переключатель. Этот тип переключателя имеет 3 клеммы.

Основные сведения о трехпозиционном переключателе:

• Две латунные клеммы для дорожных проводов
• Одна черная клемма для общего провода

Для ясности: трехпозиционный переключатель никогда не включается и не выключается . Он просто перенаправляет энергию с одного провода на другой — так же, как железная дорога может переводить поезд с одного пути на другой. Получить картину?

Мы называем черный кружок общей клеммой , потому что всегда соединен с одной из латунных клемм. Но никогда оба одновременно .

2 латунных круга называются контактными клеммами, поскольку к ним подключены 2 троса контактной группы.

Мы обозначим два троса перемещения T1 и T2. Наша общая клемма помечена C.

Выше бегущий провод T1 находится под напряжением, поскольку он контактирует с общей клеммой.

Внизу контактный провод T2 находится под напряжением, так как теперь он контактирует с общей клеммой.

Полная схема трехходовой цепи

В большинстве домов есть как минимум одна трехходовая цепь переключателя. Я знаю, что мне нравится не бегать вверх и вниз по лестнице только для того, чтобы включить свет. Как насчет тебя?

Вот как выглядит трехсторонняя схема с полной схемой. Помните, что трехходовая цепь должна иметь два трехходовых переключателя , и вы можете увидеть их на изображении ниже.

Изучите эту схему. Довольно просто сказать, почему не горит свет. В электрической цепи есть разрывы. Нажатие только одного из трехпозиционных переключателей должно помочь и включить свет.

---

Давайте нажмем переключатель справа. Теперь энергия может проходить через бегунок T2, и свет горит! (Нажатие переключателя слева дало бы тот же результат, что и включение света.)

---

Начав со сценария выше, теперь я нажимаю переключатель слева. Свет гаснет. Вы можете легко увидеть, что ток не может течь к свету.

---

Я снова нажимаю на правый выключатель, и свет снова загорается. Однако теперь ток течет через бегунок T1.

Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)

3-позиционный переключатель — 3-позиционный переключатель имеет 3 клеммы: 2 латунных клеммы для 2 контактных проводов и 1 общую (черную) клемму для общей проволока.

Цепь трехпозиционного переключателя всегда состоит из двух трехпозиционных переключателей , которые управляют освещением или устройством (устройствами) из двух разных мест.

Забавный факт №1: 3-позиционный переключатель не имеет маркировки «включено» и «выключено». Можете ли вы догадаться, почему?

Интересный факт №2: технический термин для трехпозиционного переключателя — однополюсный двухпозиционный переключатель (SPDT).

Поиск и устранение неисправностей 3-позиционного переключателя

Теперь, когда вы знаете, как правильно подключить 3-позиционный переключатель, устранять неполадки довольно просто. Вскоре вы сможете удивить своих друзей своими навыками устранения неполадок с 3-позиционным переключателем.

Почему мой 3-позиционный переключатель не работает?

Я часто слышу вопрос: «Почему мой трехпозиционный переключатель не работает?» Чаще всего происходит ошибка проводки.

Распространенной ошибкой при подключении 3-позиционного переключателя является подключение общего провода к латунной клемме.

Пример показан ниже.

Чтобы усугубить проблему, дорожный провод обычно подключается к общей клемме, как показано ниже.

---

На первый взгляд кажется, что 3-позиционный переключатель работает правильно, когда вы им пользуетесь. (Смотрите ниже, когда я щелкаю выключателем слева, загорается свет.)

Однако это сработало, потому что у тока есть путь, а не потому, что он подключен правильно.

---

Когда я дважды проверяю свою работу, нажимая переключатель справа, свет гаснет, как я и ожидал. Думаю, я попал.

---

Я чувствую себя довольно хорошо. Я решаю вернуться и нажать переключатель слева еще раз. Я ожидаю, что свет снова загорится.

О-о! Только сейчас я понимаю, что у меня проблема, потому что свет не горит. У тока нет пути.

Мораль этой истории такова: никогда не довольствуйтесь переключением трехпозиционных переключателей всего пару раз. Чтобы убедиться, что вы правильно подключили их, проверьте между переключателями не менее 3 раз.

Советы по устранению неполадок с 3-позиционным переключателем

Следуйте этим советам по устранению неполадок с 3-позиционным переключателем, чтобы избежать ненужных разочарований при диагностике проблемы.

Вот как устранить проблему с 3-позиционным переключателем:

1. Внимание! Всегда начинайте с отключения питания на панели выключателя.
2. Убедитесь, что общий провод подключен к общей (черной) клемме. Я обычно сначала подключаю общий провод к общей клемме. Это критическое, что должно быть сделано правильно.
3. Дважды проверьте, подключены ли беговые тросы к латунным клеммам. Неважно, какой контактный провод подключен к какой латунной клемме. Пока это латунь, ты хорош!
4. Убедитесь, что все винты на переключателе затянуты так, чтобы не было ослабленных соединений.
5. У вас есть нейтральный провод от нагрузки обратно к источнику питания? Без нейтрали ничего не работает.
6. Убедитесь, что на панель поступает напряжение 120 В.

Устранение неполадок с 3-позиционным переключателем не так уж сложно, как вы можете видеть из приведенных выше советов. Много раз проблема заключалась в том, что провода были подключены не к той клемме.
