Теперь расскажем, как работают такие устройства. Электронный блок отслеживает состояние сенсора. Когда происходит прикосновение рукой к определенному месту лицевой панели выключателя (оно имеет соответствующую маркировку), емкость датчика изменяется. Электронный блок обнаруживает это и меняет состояние бесконтактного полупроводникового ключа, который размыкает или замыкает электрическую цепь.

Сфера применения

Первоначально данный вид коммутаторов планировалось использовать для включения / выключения освещения, но конструкция оказалась настолько удачной, что сфера ее применения существенно расширилась. Сегодня большинство современных бытовых приборов имеют сенсорное управление, в качестве примера можно привести кухонные печи, вытяжки, микроволновки и т.д.

Единственное ограничение на подключение к сенсорным коммутаторам — мощность оборудования, ее допустимые параметры указываются в паспорте устройства.

Дополнительные функциональные возможности

Современная техническая база сделала возможным установку микроконтроллеров в электронный блок управления сенсорным выключателем, позволило существенно расширить функционал коммутаторов и позволило им вписаться в концепцию умного дома. Управлять такими коммутаторами можно голосом, инфракрасным или радио пультом, смартфоном через WI-FI или программируемым таймером.

Сенсорные коммутаторов могут использоваться совместно с датчиками, реагирующими на движение или уровень освещенности. В первом случае такие устройства включают светильник, настольную лампу или другие осветительные приборы, когда кто-нибудь входит в помещение, например в ванную. При втором варианте реализации, свет будет включаться при низком уровне освещения.

Некоторые производители, например, Livolо выпускают сенсорные выключатели с функцией диммера или управляющие совмещенными розетками, к которым может подключаться практически любой бытовой прибор.

Достоинства емкостных коммутаторов

Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:

• Длительный срок эксплуатации. Этому немало способствует отсутствие движущихся частей и контактных групп.
• Совместимость со всеми типами осветительных приборов. Выпускаются модели с диммиром для светодиодных лент и энергосберегающих ламп, если у таковых предусмотрена такая возможность. Помимо этого допускается коммутация любых цепей, отвечающих условиям эксплуатации выключателей
• Наличие дополнительных функций.
• Возможность интеграции в систему «Умный дом».
• Большой выбор цветовых и дизайнерских решений. Выключатели «Зайцы» модельный ряд Kopou
• Отсутствие механических контактов.
• Сенсорный датчик можно установить в стандартный «стакан» для выключателя скрытой проводки.

Теперь кратко о недостатках. В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.

Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:

1. Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т.
   д.).
2. Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.

Подключение

Монтаж сенсорных коммутаторов практически не отличается от установки обычных встроенных и накладных механических выключателей. Подробно об этом процессе можно прочитать на страницах нашего сайта. Напомним, как это делать на примере модели kg020gs производителя FD Electronics.

Алгоритм подключения:

1. Снимаем стеклянную панель (см. А рис. 7). Это удобно делать, используя тонкую шлицевую отвертку.

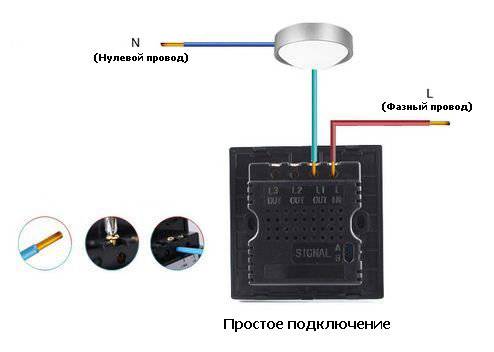

2. Производим подключение монтажных проводов (В рис. 7), согласно схеме приведенной в паспорте. Рисунок 7. Первый и второй этап подключения
3. Прикручиваем плату с сенсорными контактами (А рис. 8).
4. Подключаем панель с маркировкой кнопки (В рис. 8).

Каждый из таких коммутаторов управляет освещение в помещении из разных мест. Концепция подразумевает использование основного коммутатора и одного вспомогательного (или более). На основных приборах имеется три клеммы, к одной подключается фаза, к другой ноль, а третьей подключается управляющий проводник. Соответственно, такие контакты помечаются как: L – фаза, N –ноль и Com – управляющий провод. Вспомогательные устройства

Вторичные коммутаторы подключаются через две клеммы: N – ноль и Com – управляющий контакт. Маркировка у разных производителей может различаться, поэтому, имеет смысл изучить инструкцию. В качестве примера можно привести схему подключения электронного диммера et0802193e, или его аналог tt6061a, управлять которыми можно легким касанием руки.

Выбор сенсорного выключателя света

Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:

1. Мощность подключаемого оборудования и схема его подключения.
2. Исполнение, соответствующее типу проводки.
3. Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
4. Возможность дистанционного управления (пульт или смартфон).
5. Соответствие дизайна интерьеру помещения и т.д.

Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.

Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т.д.

Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.

Доработка типовых устройств

Многих не устраивает, что сенсорная зона на панели довольно маленькая, и для фиксации сигнала необходимо сделать касание в указанном месте. Приведем пример, как можно увеличить площадь косвенного контакта поверхности.

Следует взять провод и аккуратно припаять его к месту, где подается сигнал с датчика на сенсорной плате (для этого необходимо изучить принципиальную схему устройства). Подключенный провод укладывается по периметру корпуса. В результате такая рамка позволит без усиления уровня сигнала приводить к срабатыванию датчика при касании лицевой панели.

Следует заметить, что такое усовершенствование аннулирует гарантийные обязательства производителя.

Сенсорный выключатель своими руками

Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.

Обозначения:

• Сопротивления: R1 — 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
• Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
• Транзистор VT1 – КП 501A.
• Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.

Питание схемы осуществляется от источника с напряжением 12…24 В.

Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.

Обозначения:

• Резисторы: R1 – 1.0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
• Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
• Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
• Микросхема — NE555,
• Реле такое же, как и в предыдущей электросхеме.

Приведенная схема в настройке не нуждается.

Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.

Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.

Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп. Подробную информацию по этой теме, также можно найти на нашем сайте.

Кратко о безопасности

При подключении сенсорного управления источниками освещения следует придерживаться тех же ном и правил, что предписываются для механических выключателей. То есть, перед началом работы необходимо обесточить линию, где будет производиться монтаж. Далее, придерживаемся следующих норм:

• Выключатели должны быть включены в сеть таким образом, чтобы производилась коммутация фазы, а не нуля.
• Если в сети питания используется заземляющий провод, он должен быть подключен к соответствующему контакту.
• Если для монтажа используется многожильный провод, то его концы необходимо опрессовать или залудить. В противном случае возможно нарушение контакта, что приведет к нагреву соединения.
• Нельзя использовать сенсорный выключатель с явными признаками нарушения целостности конструкции.
• Нагрузка должна соответствовать параметрам коммутатора.

8 простых проектов схемы сенсорного переключателя

Существует много способов сделать схему простого сенсорного переключателя. Мы можем легко построить их. Из-за использования основных компонентов, транзистора, UJT и популярных ИС, таких как таймер 555, 4011 CMOS, ИС триггера.

Просто слегка касаемся сенсора. Наши тела обладают сопротивлением.

Изменяет ток, протекающий по цепи. Схема распознает, а затем выключит электроприборы.

Список 8 схем. Вы можете выбрать тот, который вы хотите.

Схема сенсорного переключателя с использованием таймера 555

Схема сенсорного тумблера с использованием вентиля И-НЕ

Проект схемы сенсорного переключателя

Схема сенсорного переключателя

A Схема простого сенсорного включения и выключения

Простой сенсорный переключатель с использованием транзистора

Как построить

Список компонентов

Схема переключателя сенсорной панели с использованием UJT

Схема контроллера сенсорного двигателя с использованием SCR и триггера Шмитта

Related Posts

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Схема сенсорного переключателя с использованием таймера 555

Это простая схема сенсорного включения и выключения. Имеет часть сравнимую с напряжением 2 группы. В схеме используется таймер на интегральной схеме, LM555 или NE555.

Узнайте: как работает схема таймера NE555

Как это работает

Есть 2 сенсорные панели для включения и выключения, чтобы обнаружить изменение напряжения.

Когда мы касаемся первой сенсорной панели между контактом 2 и землей. Наш палец имеет сопротивление.

Итак, он пропускает ток (Hi) на землю. Затем на выводе 2 есть логика Low. Это вызывает запуск IC-555. Далее высокое напряжение уходит с контакта 3 (выход).

После этого касание тачпада происходит между контактом 6 и напряжением питания. Ток течет через наш палец на контакт 6. Логика меняется на низкое напряжение.

Кроме того, выход переключается на низкий уровень.

Мы можем использовать выход для управления другими цепями, такими как светодиод, реле и входная цепь.

Читайте ниже! Возможно, вы сможете получить больше идей о сенсорном переключателе

Рекомендуется: Как работает SCR

Схема сенсорного тумблера с использованием элемента NAND

В этой схеме используется цифровой логический элемент 4011 в качестве основы сенсорного переключателя.

Это стандартно и очень просто, потому что я использовал вентиль IC 4011. В цепи на выводе 2 1/4 IC отсутствует логика Hi.

При прикосновении к пластине, подключенной к номеру 2. Таким образом, логический выход имеет значение Hi, а не касаться — низкий уровень логики.
Резистор 22 МОм на контакте 1 делает схему очень чувствительной к прикосновению.

Схема сенсорного переключателя, проект

Сегодня мы поиграем с простой цифровой схемой. Это сенсорный переключатель One Shot. Я использую цифровую CMOS IC-4011, которая является основой схемы. Он настроен на форму триггеров.

Логика «HI» при выводе при касании пальцем сенсорной панели и представляет собой временную задержку на 3 секунды.

Который мы можем определить это временная задержка импульса (одноразовая) с помощью электролитического конденсатора С1 емкостью 47мкФ (микрофарад).

После этого прикосновение к пластине подключено, так же импульсный выход. Подробнее Пожалуйста, прочитайте эту схему изображения и посмотрите видео ниже.

В этой схеме нет светодиодного дисплея, поэтому я добавляю их на макетную плату, чтобы показать работу этой схемы. мы используем 1k-резистор, подключенный последовательно, чтобы контролировать правильный ток.

Цепь переключателя с сенсорным управлением

Это сенсорный переключатель. Он использует интегральную цифровую схему, является важным оборудованием, и использует низкое напряжение питания всего 9 вольт.V. С помощью одного металла.

Работает при включении и выключении персонажа. По когда тач в первый раз включается, а достаточно во второй раз выключить.

Схема состоит из микросхемы CD4001, которая принимает электрический сигнал от пальца и становится цифровым сигналом для изменения. IC CD4020 может считать две цепи или делит цепь на две.

Затем подайте команду на транзисторный привод Load next.

A Схема простого сенсорного выключателя

Если вы хотите сделать простую схему. Это может быть одним из вариантов для вас.

Подробнее: Схема триггерного переключателя

Простой сенсорный переключатель с использованием транзистора

Этот простой сенсорный переключатель с использованием транзистора представляет собой обновленный сенсорный переключатель по сравнению с оригинальной версией.

Использование IC для управления работой вызывает затруднения у новичков в области электроники. Таким образом, эта схема считается подходящей, потому что использует только TR.

При поломке тоже простой ремонт. и Более экономичное оборудование. Но приложение простое, а именно, когда мы хотим ретранслировать связанные контракты A и B.

Но когда мы хотим запустить реле, мы также касаемся B и C.

Когда мы касаемся точек A и B, через наш палец проходит некоторый ток из точки B в точку A.

При каком основании Q2 этот ток будет заставлять Q2 проводить ток между контактами C и E. Этот ток будет проходить R-820 Ом на контакт B TR3, вызывая то, что TR3 также проводит ток.

Рис. 1. Схема дешевого сенсорного переключателя с использованием транзистора

И этот ток будет проходить от вывода BE Q4. Когда Q4 имеет ток, протекающий через контакты E-B, он также будет проводить ток между контактами E-C. Таким образом, реле получает ток, и светится светодиод, указывающий, что мы знаем, что реле сейчас работает.

В то время как на контакте C Q4 будет более высокое напряжение, почти равное напряжению этой точки, которое через R 4.7M к контакту B Q2 вызовет непрерывный ток, даже если мы отпустим точку касания. Реле останется активным. Когда мы хотим, чтобы реле перестало работать. Мы также касаемся точек B и C. Некоторый ток потечет через наши пальцы из точки B в точку C.

И перейти к контакту B Q1, вызвать ток Q1, поэтому ток проходит через R-4.7M вместо контакта B Q2, возвращается на землю через контакт CE Q1, делая Q2, Q3, Q4 не проводящими ток , перестаньте проводить реле, чтобы разомкнуть контакты. До момента касания новой АБ.

В этой схеме используется источник питания 9 В, и все резисторы используют размер 0,25 Вт. Размер реле 9 В, скорость сопротивления потока реле зависит от потребностей приложений.

Но обычно используют 1-3 А. D1 предназначен для реле защиты цепи от обратного напряжения. C-10uF 16V обеспечивает плавное напряжение питания. и С-0,01мкФ, С-0,22мкФ предотвращает шум от воздуха, который проходит сквозь пальцы при прикосновении.

Вы можете увидеть компоновку печатной платы на рис. 2. и компоновку компонентов на рис. 3, что, если вы любитель электроники, легко соберете ее.

Рис. 2. Схема печатной платы дешевого сенсорного переключателя с использованием транзистора.

Q1-Q3: C1815 или C828, 45 В, 100 мА, NPN-транзистор
Q4: CS9012, 45 В, 800 мА, PNP-транзистор
Светодиод 1: светодиод по мере необходимости 9 0073 C-10 мкФ 16 В, электролитический конденсатор
C-0,22 мкФ 50 В, электролитический конденсатор
C-0,01 мкФ 50 В, керамические конденсаторы

0,25 Вт Резисторы, допуск: 5 %
R1-470K
R2-4,7M
R3-1K
R4-4,7K
RY-реле 9В
Другие компоненты

Цепь переключателя сенсорной панели с использованием UJT

Это очень простая схема сенсорного переключателя. Он использовал UJT 2N3819. Основные номера деталей должны устанавливать эту внешнюю цепь здания.

При нахождении вдали от линий электропередач или линий электропередач очень много. Достаточно коснуться спереди касания 1 металла и 2, чтобы реле сработало НА ВКЛЮЧЕНИЕ.

При экстренном прикосновении к 2 металлам реле останавливает работу ВЫКЛ. Поскольку в здании необходимо улучшить часть ремонта или перед контактом с 3 металлами со следующей картинкой схемы.

Реле использовать 6V до 9Размеры V и напряжение питания используют уровни от 6 до 9 В. Попросите друзей повеселиться Сенсорный переключатель с использованием UJT 2N3819

Схема контроллера сенсорного двигателя с использованием SCR и триггера Шмитта

Это схема контроллера сенсорного двигателя с использованием SCR и триггера Шмитта. Он предназначен для управления двигателем постоянного тока 12 В. Используя прикосновение к пластине, мотор в результате поворачивается на один раз.

При прикосновении пальца к металлической пластине схема триггера Шмитта (использующая КМОП-схему NAND IC-4011) принимает сигнал от схемы генератора и выдает сигнал на ток смещения, база Q1-2N5088 работает, а затем срабатывает SCR1 для привода двигателя постоянного тока 12 В, затем поверните, чтобы следовать за ним.

Для типа питания двигателя постоянного тока это должен быть только переменный ток 12 Вольт. Из-за того, что SCR не смещается во время отрицательного тока.

А эта схема работает не на большой мощности двигателя постоянного тока, повернуть? не включайте? Тогда не нужно приклеивать радиатор, дайте SCR1-2N4441 для двигателя постоянного тока, вы будете использовать двигатель при использовании в автомобиле, все в порядке.

Схема сенсорного переключателя ВКЛ и ВЫКЛ и принцип работы

Схема сенсорного переключателя ВКЛ и ВЫКЛ построена вокруг таймера 555 с использованием свойств по умолчанию выводов микросхемы таймера 555. С помощью этой схемы вы можете включать и выключать устройство, просто прикасаясь к сенсорным панелям.

Если сенсорные панели расположены в удобном месте, нам не нужно перемещаться с места для включения и выключения устройства.

Важной особенностью этой схемы является то, что вы не получите удара током, который мы иногда получаем при использовании обычных выключателей, даже если мы используем сенсорные панели.

Как упоминалось ранее, мы разработали эту схему с использованием микросхемы таймера 555. Другими важными компонентами являются релейный модуль и несколько сенсорных панелей (мы покажем вам, как сделать сенсорные панели, используемые в этом проекте).

Общий вид

Принципиальная схема

Принципиальная схема сенсорного переключателя ON и OFF показана на рисунке ниже.

Необходимые компоненты

• 1 x 555 Таймер IC
• 1 резистор 3,3 МОм (1/4 Вт)
• Резистор 1 x 1 МОм (1/4 Вт)
• 1 x Лампа с держателем (обычная или CFL)
• 1 релейный модуль 5 В (если релейный модуль недоступен, вам потребуются следующие компоненты)
• 1 реле 5 В
• 1 x 2N2222 NPN-транзистор
• 1 x 1N4007 PN-переходной диод
• Резистор 1 x 1 кОм (1/4 Вт)

Как сделать датчик касания (сенсорную пластину)?

Поскольку проект основан на включении и выключении касанием, устройства, сенсорные панели или сенсорные датчики являются важной частью этого проекта. Нам не нужны дорогостоящие или причудливые сенсорные датчики, так как мы покажем вам, как сделать простую сенсорную панель для этого проекта.

Для того, чтобы сделать проект, нам нужны два небольших куска медных досок. Здесь мы взяли две покрытые медью доски размером 2 см х 2 см.

Теперь нам нужно сделать узкий глубокий надрез по центру досок так, чтобы на доске получилось две половинки, не сломав ее полностью. Этот разрез должен полностью отделить медь с обоих концов.

На следующем изображении показана голая плата с медным покрытием и две платы с канавкой посередине.

Также можно использовать сенсорную панель от старых игрушек и дверной звонок. Как правило, сенсорные панели изготавливаются из небольшого углеродного блока, закрепленного на силиконовой резине.

При нажатии кнопки этот блок соприкасается с пэдом. Таким образом, сопротивление между двумя чередующимися дорожками уменьшается.

Подушечки, доступные на рынке, защищены от коррозии и обладают очень хорошей чувствительностью к реакции пальцев.

Когда палец помещается между точками, из-за давления и влаги в пальце сопротивление между этими линиями падает от 150k до 850k.

Схема схемы

Конструкция схемы сенсорного переключателя ВКЛ и ВЫКЛ очень проста. Во-первых, контакты GND, VCC и RST 555, то есть контакты 1, 8 и 4, подключены к GND и 5V соответственно. На контакт 2 подается ВЫСОКИЙ уровень с помощью резистора 3,3 МОм, а на контакт 6 — НИЗКИЙ уровень с помощью резистора 1 МОм.

Две сенсорные панели подключены к контактам 2 и 6, как показано на принципиальной схеме. В случае прикосновения к пластине ON один конец подключается к контакту 2, а другой конец подключается к GND. Точно так же один конец контактной пластины OFF подключен к +5 В, а другой конец подключен к контакту 6.

Принцип проекта

Основной принцип проекта заключается в базовой функциональности контактов таймера 555. . Мы знаем, что таймер 555 имеет 8 контактов, а именно GND (1), триггер (2), выход (3), сброс (4), управляющее напряжение (5), пороговое значение (6), разряд (7) и VCC (8).

В этом проекте используются контакты 2 и 6. Теперь мы видим основную работу этих контактов. Когда вывод 6, т. е. вывод порога, удерживается НИЗКИМ, и если вывод 2, т. е. вывод триггера, установлен в НИЗКИЙ уровень, выход микросхемы таймера 555 будет ВЫСОКИМ, и он останется там. Это условие можно использовать для включения прибора.

Теперь представьте, что на выводе 2 установлен ВЫСОКИЙ уровень, а если на выводе 6 установлен ВЫСОКИЙ уровень, выход микросхемы таймера 555 будет НИЗКИМ, и он останется там. Это условие можно использовать в нашем проекте для отключения нагрузки или устройства.

Работа над проектом

• Подсоедините цепь в соответствии со схемой и подайте питание.
• Чтобы включить устройство, коснитесь таблички «ВКЛ» пальцем, а чтобы выключить устройство, коснитесь пластины ВЫКЛ.
• При подаче питания на цепь устройство, подключенное через реле (мы подключили лампочку), остается ВЫКЛЮЧЕННЫМ. Теперь, если мы посмотрим на принципиальную схему, на контакт 2 подается ВЫСОКИЙ уровень, а на контакт 6 — НИЗКИЙ уровень.
• Когда мы касаемся пластины включения, напряжение на контакте 2 (триггерный контакт) микросхемы 555 становится НИЗКИМ. Поскольку контакт 6 уже имеет НИЗКИЙ уровень, выходной сигнал на контакте 3 становится ВЫСОКИМ.
• Поскольку он подключен к релейному модулю через транзистор, транзистор будет включен, а он, в свою очередь, активирует реле. В результате устройство включается.
• В этот момент напряжение на контакте 6 равно нулю, так как по умолчанию оно имеет НИЗКИЙ уровень, а напряжение на контакте 2 является ВЫСОКИМ.
• Теперь, когда вы касаетесь пластины OFF, на контакт 6 на короткое время подается напряжение +5 В, в результате чего на выходе микросхемы таймера 555 становится НИЗКИЙ уровень.
• Это отключит транзистор и реле. Следовательно, устройство будет выключено.
• Эта схема работает, переводя реле в состояние «ВКЛ» нажатием кнопки, а при повторном нажатии кнопки устройство переключается в состояние «ВЫКЛ». Он работает аналогично триггеру.
