Схема подключения двухклавишного выключателя на две лампочки. Как самостоятельно подключить выключатель света с двумя клавишами.

Устройство выключателя

Конструкция устройства делится на две части:

1. Пластиковая рамка с клавишами (защитная деталь).
2. Рабочий механизм (рабочая часть, провода).

В разных моделях крепление рамки неодинаковое — может фиксироваться двумя винтами либо защелками. В последнем случае защелки легко подсоединить и отсоединить движением пальцев.

Вариантов крепления рабочей части в монтажной коробке (стакане, подрозетнике) тоже два. Это делается путем фиксации металлической рамки с отверстиями, позволяя широко регулировать механизм внутри стакана, или при помощи распорных лапок. По сторонам механизма предусматриваются два винта, при закручивании которых лапки раскладываются до плотного вставания в подрозетник.

выключатель двухклавишный

Чтобы правильно подключить двойной выключатель на две лампочки, нужно заранее изучить присутствующие провода, контакты. Последние нужны для соединения с подходящими проводами, отходящими кабелями.

По типу конструкции для фиксирования проводов выключатели могут быть:

• с самозажимными контактами — провода закрепляются пружинками;
• с винтовыми контактами — провода фиксируются пластинками с винтами.

У всех выключателей на две клавиши как минимум три контакта — ввод и два вывода. Провод фазы нужно соединить с общим вводом, выводные провода подключать к разным секциям точек освещения.

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

выключатель двухклавишный с подсветкой

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

выключатель двойной скрытой установки

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

выключатель двойной наружный

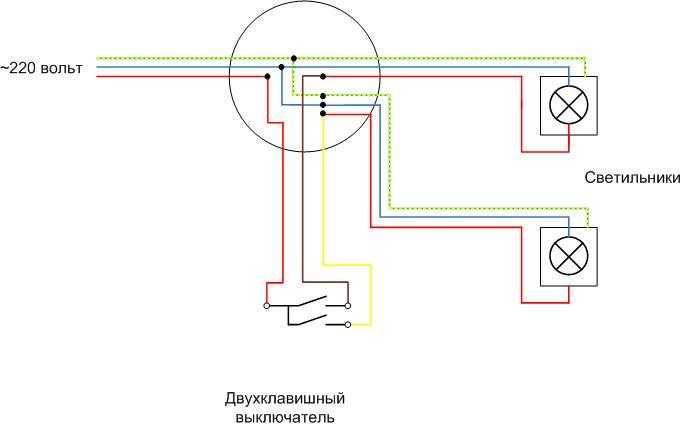

Возможные схемы подключения двухклавишного выключателя

По своему конструктивному исполнению двухклавишный электровыключатель является устройством, состоящим из двух одиночных ключей, помещенных в один корпус. Подвод заземляющего и нулевого проводов осуществляется напрямую. Фаза должна пройти через электровыключатель, чтобы при нажатии на клавишу электрическая цепь замыкалась и разрывалась.

Конструктивное исполнение двухклавишного электровыключателя

Выбор схемы подключения выключателя света с двумя клавишами зависит от количества жил в проводах, выходящих из люстры и потолка:

• Равное количество. Провода просто скручиваются между собой, с предварительным определением фазы и нуля. Последний из потолка соединяют с нулевым проводом люстры, а фазу из потолка с фазовым проводом люстры и электровыключателя;
• В люстре больше, чем в потолке. Провода в люстре делят на секции, каждую из которых затем подсоединяют к фазе;
• В потолке больше, чем в люстре. Случай, характерный для новостроек, предполагающий наличие заземления, узнать которое можно по характерному желто-зеленому окрасу. Если в осветительном приборе аналогичный провод не предусмотрен, «землю» просто изолируют.

Кроме деления на схемы по особенностям подключения осветительного прибора, схемы принято разделять по назначению. Предлагаем ознакомиться с наиболее распространенными вариантами и их отличительными особенностями.

Особенности двойного выключателя на две лампочки

Модели с несколькими клавишами используют для оптимизации электрооборудования, которое идет от одной цепи. Обычно двойной выключатель ставят для ванны и туалета, которые разделены стенкой. Со стороны прихожей ставят прибор и еще один располагают внутри ванны. Благодаря этому один элемент выполняет сразу несколько действий: включает светильники в одной комнате и выключает в другой.

Общий прибор на 2 лампочки ставят только в комнаты, которые близко расположены. Если они разделены, то гораздо удобней взять несколько элементов. Монтаж двойного выключателя целесообразен при использовании бра или люстры на две лампочки. Так появляется возможность регулирования: первая кнопка включает слабый свет, а следующая увеличивает его интенсивность.

Если планируется подключение двойного выключателя на несколько комнат, то за счет этого не только экономится электричество, но и уменьшится количество монтажных, строительных материалов.

Как подключить люстру на двойной выключатель: особенности используемой схемы

Если люстра комплектуется двумя и более лампами, стоит позаботиться о возможности ступенчатого регулирования уровня освещения. Двухклавишный электровыключатель позволит при необходимости включить все лампы люстры или заранее определенное минимальное количество. Число включаемых ламп будет зависеть от выбранной схемы подключения и нажатой клавиши.

Схема подключения люстры к двойному электровыключателю

Прежде чем приступить к подключению люстры к двойному выключателю, следует разобрать с видом жил, выделив фазную и нулевую. Включив клавиши выключателя в рабочее положение, следует дотронуться индикатором напряжения до зачищенных концов каждой жилы. При касании фазы индикатор загорится, при касании нуля – останется неизменным. Фазу стоит пометить маркером, чтобы не перепутать при последующем монтаже.

Совет! Не следует ориентироваться на цвет изоляции конкретной жилы. Особенно, если подключение ранее выполнялось другим человеком: велика вероятность ошибки.

При отсутствии индикатора напряжения, следует снять крышку с электровыключателя и посмотреть, какие жилы подключены к его выходу. Они будут находиться под напряжением. Нуль на люстру будет подаваться от распределительной коробки.

Теперь о том, как подключить люстру к двухклавишному выключателю. Обесточиваем квартиру. Делим лампы светильника на две группы в зависимости от желаемой степени освещенности. При нажатии на соответствующую клавишу электровыключателя будет загораться определенная группа. Лампы каждой группы соединяем между собой последовательно.

Подключаем каждую группу ламп к нулю, подаваемому из распределительной коробки, и фазе, подводимой из электровыключателя. В итоге должно получиться три скрутки: две, состоящие из фазных проводов, и одна, включающая нулевые жилы. При правильном выполнении работ нажатие первой клавиши приведет к загоранию первой группы ламп, нажатие второй – второй группы.

Если люстра имеет металлический корпус, то, согласно нормативным требованиям, его следует заземлить. Для этого в новой квартире необходимо соединить соответствующие жилы светильника и электросети. Это четвертый провод, свисающий с потолка. Если такового не имеется, «землю» внутри люстры следует изолировать.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

блок выключатель двухклавишный с розеткой

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Подключение двухклавишного выключателя с подсветкой

В схему, описанную выше, выключатель с подсветкой вносит небольшие дополнения. А именно: появляется еще два проводка (для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш — так легче искать включатель в темноте).

двухклавишный выключатель с подсветкой

Дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Далее нужно присоединить один из них к фазе, который идет сверху, а второй, который снизу к проводу, что идет к одной из двух ламп (групп ламп).

Двухклавишный выключатель с подсветкой

На каких моментах можно «проколоться» или самые распространенные ошибки

• Самая основная и опасная ошибка – если вы перепутаете ноль и фазу. Если динамический элемент не будет разрывать цепь фазы, прибор будет под постоянным напряжением. Это может закончиться очень плохо.
• Вторая распространенная ошибка – заведение фазы не на основной контакт, а на второстепенный, отходящий. В этом случае одна из клавиш просто не будет работать, это легко проверить. Светильник будет зажигать все группы ламп только при нажатии обеих клавиш.
• Третья ошибка – неправильное подключение проводника ноль. Порой его ошибочно подсоединяют к второстепенному проводу фазы.

Чтобы избежать всех этих ошибок, маркируйте жилы проводки, не ленитесь это делать и следуйте нашим рекомендациям.

Почему на разрыв выключателя подключают «фазу»?

В соответствии с п.6.6.28 ПУЭ устанавливается требование о необходимости включения в разрыв любого выключателя фазного проводника. Что обусловлено следующим явлением:

Подключение нейтрального проводника в разрыв двухклавишного выключателя

При необходимости замены вышедшей со строя электролампы, можно отключить клавишу выключателя и приступить к демонтажу и установке нового оборудования. Но, как показано на рисунке, при отключенном положении коммутатора, его контакты разорвут нейтральный проводник. А напряжение с фазного проводника будет беспрепятственно поступать на патрон лампы. В случае прикосновения к оголенным токоведущим частям, человек получит удар электрическим током, что может привести к электротравме, и даже летальным последствиям.

Составление чертежа для подключения

Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

• электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
• двухклавишные выключатели;
• изолента;
• монтажная коробка;
• клеммники или винтовые зажимы.

Список инструментария:

• крестовые и плоские отвертки;
• монтажный нож для снятия изоляционного материала;
• бокорезы;
• нивелир;
• пассатижи;
• молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

  набор отверток

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов. Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

Первый этап – подготовка стен

Этап штробления стен является очень важным, и его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения. Если же имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же наряду с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен должно быть произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников. На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, особенно в ситуациях, когда на линии освещения необходим будет ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

подрозетник

Стоит отметить, что в случае деревянных домов значительно отличается тип проводки, поэтому скрытый способ монтажа не используется, поскольку это дополнительное повышение уровня пожарной опасности. В связи с этим кабеля должны быть максимально изолированы.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

После того, как штробление стен разных материалов завершено (это может быть и бетон, и кирпичь, и пенобетон), канавки для укладки проводов необходимо заделать с помощью строительной смеси или алебастра. Далее можно переходить уже к штукатурке, производить декоративную отделку стен. Рекомендуется сохранить месторасположение проводов на схеме, чертеже, чтобы в будущем ремонт и замена проводки не вызвали проблем.

Второй этап – подключение в распределительной коробке

Распределительной коробкой называется камера, в которой производится разводка и соединение жил. В зависимости от типа розеток и выключателей, может значительно различаться непосредственно сам тип схемы подключения. И в первую очередь на данном этапе следует сделать правильный выбор коробки. Если ранее в приоритете были металлические изделия, то на сегодняшний день выпускаются более удобные и безопасные в монтаже аналоги из пластика.

Схема соединения жил: нулевой провод от щитка скрутить с нулями двух подключаемых ламп, а фазу отправить к выключателю. Две выходные фазы из выключателя направить к лампам – по одной на каждую

Как уже говорилось, существуют внешние и внутренние типы, однако в ходе работы намного легче в монтаже оказываются именно внешние изделия. В случае необходимости разъединения проводов, например, из-за замены электроустановки, чтобы получить доступ к встроенной распределительной коробке, необходим будет демонтаж штукатурки, а после – ремонт.

В случае с внешней коробкой, ее корпус всегда находится на виду. Для доступа достаточно будет открутить крышку и осуществить требуемые действия.

В последнее время в основном используются именно трехжильные провода в распределительной коробке, поэтому, как и в случае с нулевой жилой, производится скрутка земли. Если же в доме еще старая проводка, но она довольно надежная и исправная, то можно не проводить замену. При этом следует применять подключение, которое указано на схеме.

Вообще имеется несколько вариантов соединения проводов. И самыми распространенными на сегодняшний день являются скрутка с изоляцией в будущем, а также соединение с помощью клеммников. Что касается пайки, то этот метод применяется достаточно редко. Если же вы предпочитаете использование клеммников, то можно отдать предпочтение распределительной коробке, в которой уже заранее предустановлены клеммы.

Третий этап – монтаж светильников

В зависимости от ряда факторов, может различаться и основной способ установки люстры с двумя лампами или же двух раздельных светильников. Среди них можно выделить:

• непосредственно модель осветительного прибора;
• уровень готовности проводки;
• основы для монтажа.

Проще всего производить замену осветительного оборудования тогда, когда основная жила выведена в месте установки, то есть, например, в центре помещения. В случае новых или подвесных потолков (натяжной потолок, пластиковый или даже гипсокартонный), с целью произведения монтажа осветительного прибора необходима будет установка дополнительного крепежа или закладных.

При подаче двух фазных проводов к светильнику от двухклавишника, производится поочередное подключение каждого из них к определенной лампочке. Помимо этого, из распределительной коробки должны быть протянуты две нулевые жилы, которые также раскидываются в процессе монтажа по двум разным лампам.

В случае, когда обе лампочки будут подсоединены к одному проводу, то включаться и выключаться они будут одновременно, поэтому нету никакого смысла в установке двойного выключателя.

Устанавливая две раздельные лампы в разных помещениях или комнатах, основной принцип монтажа не меняется, но изменяется протяжка проводов непосредственно от распредкоробки. Они должны быть направлены в разные стороны, что обычно делается, если комнаты находятся рядом друг с другом. Что касается самой распределительной коробки, то ее монтаж лучше производить непосредственно над самим выключателем, на расстоянии около 15-20 см от потолка.

Четвертый этап — установка самого выключателя

Сам процесс монтажа и подключения двухклавишного выключателя не вызывает обычно никаких осложнений. Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями.

Если же в осветительном оборудовании имеется не две, а большее количество ламп, что нередкость, то подключение требуется осуществлять по группам. Для этого количество ламп разделяется на равнозначное или неравнозначное количество групп, при этом провод с контакта L1 должен быть направлен к одной группе, а с контакта L2 – к другой.

Деление на группы каждый мастер осуществляет в зависимости от собственных предпочтений и необходимой степени освещенности помещения. Когда требуется два режима мощности, то есть слабый и яркий свет, то к одной лампочке можно провести первую жилу, а к остальным – вторую. Для достижения наиболее высокого уровня яркости освещения, достаточно будет нажать обе клавиши выключателя, чтобы все лампочки горели одновременно.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее, просто обрежьте их.

Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов.

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.
