Вы приобрели новую плиту, и, вместе с этим, возник вопрос о правильном ее подключении? В данной статье мы подробно расскажем, как подключить розетку для электроплиты самостоятельно, и рассмотрим наиболее важные нюансы.
Особенности подключения розетки для электроплиты: основные рекомендации.
Следует учитывать, что электроплита – бытовая техника, которая потребляет достаточно большое количество электроэнергии. Поэтому, при ее подключении, необходимо не только правильно подбирать элементы питания и другие комплектующие материалы, но и обязательно ознакомиться с действующими инструкциями и нормативными документами по подключению к сети электроприборов.
Краткий алгоритм действий, которым следует руководствоваться при подключении розетки:
- Изучите ПТЭЭП и устройство электроустановок (ПУЭ-7).
- Ознакомьтесь с инструкцией по подключению техники, которая идет в комплекте к каждой модели, независимо от фирмы-производителя (Bosh, Gorenje, Zanussi, Ariston, др.).
- Определите будущее ее месторасположение: от этого зависит, где будет проходить кабель и располагаться розетка. Для этого изобразите схематически план рабочей зоны кухни и отметьте, где будет расположена мойка, плита, газовый счетчик, холодильник, водопроводные трубы и канализация, др.
- Выберете кабель питания, розетку, автоматический выключатель и УЗО. Заранее просчитайте длину кабеля – от электросчетчика до места, где будет размещена розетка для электроплиты.
- Подготовьте штробу под розетку и кабель.
- Проложите провод.
- Выполните монтаж электророзетки.
- Подключите технику к сети.
- Проверьте правильность монтажа.
Пошаговая инструкция подключения розетки: правила выбора электроматериалов, способы монтажа электро розеток и особенности подключения заземления.
Перед тем, как приступить к монтажным работам, необходимо выбрать и купить материалы для осуществления подключения, — провод, розетку, УЗО, автомат.
Какой провод выбрать?
Выбор кабеля напрямую зависит от того, какой будет осуществляться тип подключения. В частных домах и многоэтажках преобладает однофазное подключение. Трехфазное — используется зачастую на предприятиях, в столовых, для подключения отдельных моделей импортных плит. Соответственно, для однофазного подключения потребуется трехжильный провод, а для трехфазного – пятижильный (меньшего диаметра).
Перед покупкой кабеля необходимо обязательно ознакомиться с технической документацией плиты, где указана ее мощность. От этого будет зависеть, с какими характеристиками необходимо выбирать провод.
Для подключения такого типа техники рекомендуется прокладывать отдельный кабель, который будет идти прямо из распределительного щита к розетке. Кабель должен быть медным, сечением 4-6 мм². Поэтому, если в доме проложен алюминиевый провод, тогда настоятельно рекомендуем его заменить. Ведь от этого зависит качество подключения и длительность эксплуатации розетки.
Также можно самостоятельно рассчитать, каким сечением необходим провод, исходя из следующих характеристик:
- мощность техники, которая будет подключаться;
- напряжение сети;
- тип подключения (одно- или трехфазное).
В таблице вы сможете подобрать провод правильного сечения для последующего подключения вашей электроплиты
Рекомендуется выбирать кабель типа ВВГ, включая его модифицированные версии (со сплошными жилами), ПВС (с многопроволочными гибкими жилами), ШВВП (плоский шнур с гибкими жилами).
Автоматический выключатель и УЗО.
Как уже выше упоминалось, от щитка следует проводить отдельный провод, и, соответственно, устанавливать отдельный автомат. Номинальная нагрузка автомата должна быть немного выше, чем ток потребления электрической плиты. Рассчитать, с какими параметрами необходим автоматический выключатель, можно по следующей формуле:
I (сила тока автомата) = P (мощность прибора) / U (напряжение сети).
Например, для плиты, мощностью 7000 Вт, при подключении к сети 220 В необходим автомат на 32 А с время-токовой характеристикой С.
I = 7000 / 220 ≈ 31,82 A.
Для дополнительной защиты от поражения током, возгорания и бесперебойности работы после автомата необходимо установить УЗО, номинального значения 40 А. При его установке следует плотно устанавливать винтовые зажимы, поскольку через них будет проходить ток высокого номинального значения.
Подключение заземления.
Для безопасной эксплуатации электрической плиты необходимы силовые розетки и вилки, которые должны быть заземлены. В домах старых построек заземление не устанавливалось. Поэтому лучше пригласить для консультации и монтажа специалиста в данной области.
Выбор и подключение силовой розетки для электроплиты.
Прежде, чем приступить к монтажу розетки, давайте разберемся, какую лучше выбрать для кухни.
Розетки для электроплит.
По техническим характеристикам различают такие устройства:
- с заземлением и без;
- с защитными шторками;
- с выталкивателем;
- с таймером;
- с УЗО;
- с классом защиты типа IP – для помещений с повышенной опасностью;
- 220 В и 380 В, др.
Розетки также отличаются формами, размерами и типом установки. В магазинах представлен большой ассортимент, благодаря чему возможно подобрать устройство любого современного дизайна.
По типу установки различают:
- скрытые – электрическая часть утоплена в стену;
- наружной установки – монтаж осуществляется преимущественно в загородных деревянных домах или в тех местах, где отсутствует возможность сделать выемку в стене;
- комбинированные – изделия дополнены крышками, шторками, пр. , которые защищают от внешних факторов – пыли, грязи, жира.
, которые защищают от внешних факторов – пыли, грязи, жира.По типу конструкции бывают:
- одинарные – предназначены для подключения только одной вилки;
- двойные – отлично подойдут для подключения не только электроплиты, но и рядом расположенной бытовой техники, например, холодильника, микроволновки, вытяжки, др.
Основные правила выбора и установки розетки:
- Выбирайте качественные электророзетки проверенных брендов.
- Перед установкой проверяйте целостность изделия и контактов.
- При монтаже на кирпичную стену необходимо дополнительно проложить прокладку.
- Количество контактов должно соответствовать количеству жил кабеля.
- Не рекомендуется устанавливать розетки возле моек, в месте отвода канализации, возле окон и дверей, электрических приборов высокого напряжения, за посудомоечной или стиральной машинкой, возле источников огня.
- Цвета жил провода должны соответствовать соединениям, как в розетке, так и в вилке.
- Контакты в электророзетке необходимо надежно закреплять, а многожильные провода желательно предварительно пропаять.
- После монтажа устройства с помощью мультиметра нужно проверить, что все контакты подсоединены правильно.
Как подключить розетку для плиты своими руками?
Схема подключения электроплиты.
Этап 1. Подготовьте место для розетки. Сделайте штробу с помощью перфоратора или болгарки, установите в стену подрозетник и закрепите его с помощью раствора гипса или шпатлевки.
Этап 2. Отключите электричество. Установите в щит отдельный автомат, проштробите стену в 10-15 сантиметрах от пола и проложите необходимого сечения кабель. После того, как провод будет проложен, можно начинать соединять его с розеткой.
Этап 3. Снимите декоративную крышку с розетки. Далее зачистите жилы провода и начните присоединять к контактам. Желто-зеленый провод заземления нужно правильно присоединить к центральному контакту электророзетки.
После этого подключите фазу и ноль к оставшимся контактам и установите устройство в стену.
Этап 4. Проверьте правильность соединения контактов, после чего можете подключить вашу плиту.
Подключение розетки к электроплите
Установка силовой розетки
После приобретения и установки электроплиты или другой мощной бытовой техники, необходимо правильно выполнить подключение данного оборудования. Кроме подводки отдельного кабеля, требуется установка силовой розетки, конструкция которой существенно отличается от обычных изделий. Она может быть установлена заранее, в соответствии с проектом электрических сетей. Однако во многих случаях такую розетку приходится устанавливать уже после покупки оборудования.
Содержание
Основные требование к силовым розеткам
В осуществляется с учетом однофазного подключения квартиры и напряжения 220 вольт, а также величины потребляемого тока, указанной в технической документации. Подключение электрооборудования повышенной мощности выполняется только с помощью силовых розеток.
Подобных изделий существует очень много. Они отличаются дизайном, но обязательно соответствуют требованиям ПУЭ и ГОСТов. Основным отличием от стандартных бытовых розеток является возможность выдерживать токи высокой мощности, за счет увеличенной толщины проводящих контактов.
Практически все варочные панели, электроплиты, духовые шкафы и другие приборы оборудованы снаружи металлическими элементами. В случае возможных неисправностей и других нарушений, они с большой вероятностью могут оказаться под напряжением.
В целях защиты используется заземление, которое выводится на стандартные розетки в виде специальных контактов. Для силовых розеток такой вариант не подходит, поскольку здесь используются слишком высокие токи. Поэтому заземляющий контакт вместо розетки вынесен на вилку в виде отдельного штыря. Ее внешний вид становится похожим на трехфазную конструкцию, хотя фактически это фазный, нулевой и заземляющий контакты.
Перед подключением силовой розетки следует убедиться, что существующая проводка соответствует всем нормам и требованиям.
Подключение мощных приборов обычно выполняется на отдельную линию. Стандартные провода и розетки для этих целей не подойдут, поскольку значение их номинального тока составляет всего 16А. При сетевом напряжении 220 вольт максимальная мощность такой розетки будет составлять 16А х 220В = 3520 Вт или 3,52 кВт. То есть при подключении к общему контуру, всеми приборами можно будет пользоваться только по очереди. В таких случаях проводка постоянно нагревается и очень быстро выходит из строя.
Поэтому к силовой розетке рекомендуется подводить отдельную линию, с кабелем наиболее подходящего сечения для данной нагрузки. Выбор осуществляется с помощью специальных таблиц, учитывающих кроме мощности еще и тип проводки. Например, медный кабель сечением 2,5 мм2, проложенный закрытым способом, способен выдержать подключенные устройства, мощностью до 4,6 кВт. На случай подключения более мощных приборов, розетка и кабель должны выбираться с запасом.
Как правильно выбрать силовую розетку
Силовая розетка выбирается уже после приобретения электроплиты или другого оборудования.
Дело в том что производители не могут заранее знать, к какой сети будет выполнено подключение – однофазной или трехфазной. Размеры однофазных силовых розеток больше обычных. С их помощью к оборудованию подводится фаза, ноль и заземление. При отсутствии заземления соответствующий контакт не используется и остается пустым.
Трехфазная розетка сама по себе считается силовой, поскольку минимальный ток этих изделий составляет 32А. Они оборудуются 4, 5 или 7 контактами в зависимости от наличия заземления на объекте. Вариант с 7 контактами предполагает дополнительную защиту и применяется довольно редко. Таким образом, при выборе силовой розетки учитывается расчетная мощность, количество фаз в сети, а также наличие или отсутствие заземления. Кроме основных, существуют и дополнительные второстепенные параметры, обеспечивающие удобное и комфортное пользование приборами.
Конструкция силовой розетки может быть предназначена для внешней или внутренней установки. В первом случае устройство закрепляется на поверхности стены с помощью дюбелей или специальной подставки.
Второй вариант предусматривает установку внутрь стены, поэтому под розетку прорезается посадочное место. Такое подключение считается более надежным и безопасным.
В некоторых моделях предусмотрен фиксатор, компенсирующий вибрацию на контактах, возникающую под действием электрического тока. При эксплуатации обычных приборов достаточно стандартных контактных зажимов, но при использовании мощного оборудования лучше перестраховаться. В различных конструкциях фиксация осуществляется защелкой, работающей от кнопки или резьбой с помощью накидной гайки.
Существуют силовые розетки, оборудованные предохранительными шторками. Многие из них устанавливаются на небольшую высоту, в результате они становятся потенциально опасными для детей, проживающих в доме. Конструкция шторок не позволяет вставить в розетку что-либо, помимо штепсельной вилки.
Выбирая розетку, следует обращать внимание на степень защиты. Существуют IP коды, обозначенные в виде IPXX. Они не только наносятся на розетку, но и отмечаются в технической документации.
Символы ХХ заменяются цифровым кодом, указывающим на степень защищенности контактов от воздействия влаги и попадания в них инородных предметов. Минимальное и максимальное значения находятся в пределах от IP00 до IP68. Полная защита исключает попадание влаги на контакты даже при непосредственном взаимодействии с водой. Минимальный класс защиты для розетки электроплиты, установленной на кухне, составляет IP24 и более.
Широкий ассортимент этих изделий включает в себя и дорогостоящие конструкции. В некоторые модели может встраиваться УЗО и другие средства дополнительной защиты. Их выбор осуществляется в индивидуальном порядке, в соответствии с условиями будущей эксплуатации.
Установка розетки для электроплиты
Основные операции при подключении силовой розетки такие же, как и у стандартных бытовых устройств. Разница заключается в необходимости строго определенного подключения контактов. Если в обычной розетке безразлично на какие контакты выполнено подключение фазы и нуля, то в силовых устройствах такая путаница может привести к короткому замыканию.
Кроме того, металлические части оборудования могут оказаться под напряжение, независимо от типа подключения. Конструкция силовых розеток не допускает неправильного включения вилки, однако нужно быть внимательным при подключении кабеля к самой розетке.
К однофазной сети установка розеток для плиты и дальнейшее подключение выполняется к строго определенным контактам. В комплект устройства входят перемычки, замыкающие между собой группы фазных и нулевых клемм. Таким образом, фазный провод подключается к одной из трех клемм, расположенных первыми, а нулевой – к одной из двух последующих. Заземляющий провод соединяется с последней клеммой. При отсутствии перемычек они изготавливаются самостоятельно из тех же кусков провода, который был использован при подключении розетки.
Во избежание путаницы на оборотной стороне корпуса розетки наносятся метки, соответствующие фазному, нулевому и заземляющему контактам. Остается лишь правильно подключить к ним соответствующие провода.

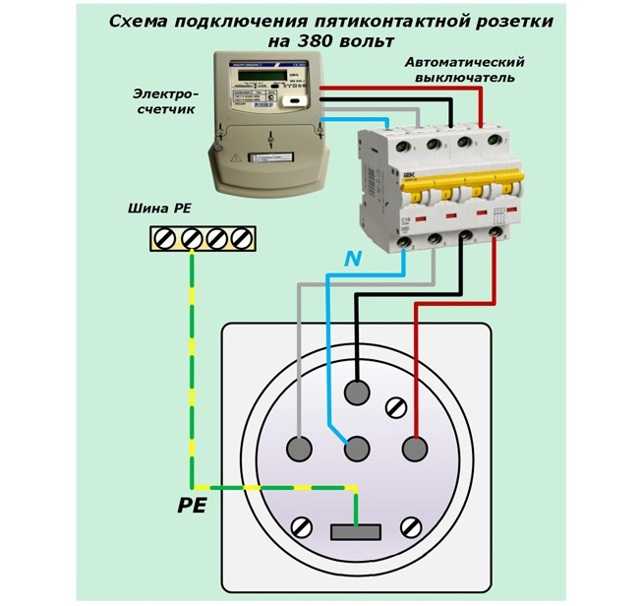

Подключение трехфазных розеток выполняется по собственной схеме. Провода нуля и заземления должны устанавливаться строго на свои места, а оставшиеся фазные могут подключаться в любом порядке к соответствующим контактам. Все контакты в трехфазных розетках также промаркированы.
потенциальных клиентов напрямую | Подключить американскую вилку
Подключить американскую вилку не сложнее, чем подсоединить британскую или европейскую вилку… но здесь достать их гораздо сложнее, и они могут быть довольно дорогими!
Настолько, что полный американский шнур с литыми разъемами, как показано на нашей странице «Сетевые кабели», будет стоить меньше, чем разъемная вилка…
Тем не менее, если вы хотите купить американские разъемы, почему бы не попробовать нашу вилку NEMA5-15P или наш удлинитель NEMA5-15RX.
В качестве альтернативы, если вы не можете найти то, что ищете, либо загляните на нашу страницу международных вилок и розеток, либо позвоните нам, вы можете найти нашу информацию здесь.
Электричество УБИВАЕТ!! Если у вас есть какие-либо сомнения относительно того, что вы делаете, или в своей способности выполнять работу, вам следует обратиться к квалифицированному электрику с любыми работами по подключению к сети.
NEMA 1-15
Все устройства NEMA 1 представляют собой двухпроводные разъемы без заземления, рассчитанные на максимальное напряжение 125 В. NEMA 1-15P — это вилки с двумя контактами, которые обычно используются в бытовых лампах и бытовой электронике, такой как часы и радиоприемники, а также в небольших бытовых приборах с двойной изоляцией. Соответствующие розетки не разрешены в новом строительстве в США и Канаде примерно с 19 века.65, но остаются на месте во многих старых домах и до сих пор продаются «только для замены».
Старые образцы были асимметричными и, следовательно, неполяризованными, т. е. вилку можно было вставить любым способом, но нейтральная точка вставки в современной розетке типа A шире, чтобы можно было использовать поляризованные вилки типа A, что позволяет использовать поляризованные разъемы. Поляризованные вилки часто не подходят к старым розеткам, но обе версии подходят к розеткам типа B. Некоторые устройства, соответствующие строгим стандартам, такие как герметичные блоки питания для электронных устройств и литые силовые кабели, продаются с узкими контактами, а многие разъемы, совместимые с разъемами 1–15, также неполяризованы.
NEMA 2-15
Линейка разъемов NEMA 2-15 фактически снята с производства в течение некоторого времени. Однако, если вы столкнулись с одним из них при ремонте, правила подключения такие же, как и для диапазона 1-15.
NEMA 5-15 / CS22.2, № 42
Сетевая вилка типа B имеет два плоских параллельных штыря с той же геометрией, что и штырь типа A, и закругленный штырь заземления, обычно выполненный из плоского металла.
складывается в форме буквы «U», но в некоторых случаях могут использоваться сплошные штифты. Разъем рассчитан на максимальный ток 15 ампер и 125 вольт. Американский стандарт для этого разъема известен как NEMA 5-15, а канадский стандарт CSA 22.2, Nº42.
Американские и канадские разъемы практически идентичны. Штырь заземления длиннее двух параллельных контактов, поэтому устройство заземляется до подключения питания. Нейтральная точка вставки в розетку типа B шире для размещения поляризованных вилок типа A, но вилки типа B часто имеют оба контакта узкими, а контакт заземления обеспечивает полярность.
С американскими и канадскими вилками, если смотреть прямо на розетку, заземляющая розетка будет внизу, гнездо под напряжением справа, а гнездо для нейтрали слева. Если вилка поляризована, самым широким слотом является нейтральный разъем. Этот вид аналогичен взгляду на сторону пайки или сторону винта разъемной вилки, как показано на схеме слева.
