Схема подключения пятирожковой люстры к выключателю (2 варианта)

В бытовых сетях для освещения помещений используются различные устройства: софиты, люстры, светодиодные ленты. Большинство осветительных приборов подключаются к электрической сети двумя проводами, но встречаются и такие, подсоединение которых вызывает некоторые затруднения у обывателей и начинающих электриков.

Наиболее ярким примером является потолочный светильник с пятью плафонами, получивший название пятирожкового, в котором вместо двух проводов выведены сразу десять. Чтобы упростить процесс монтажа далее будет приведена схема подключения пятирожковой люстры в двух вариациях.

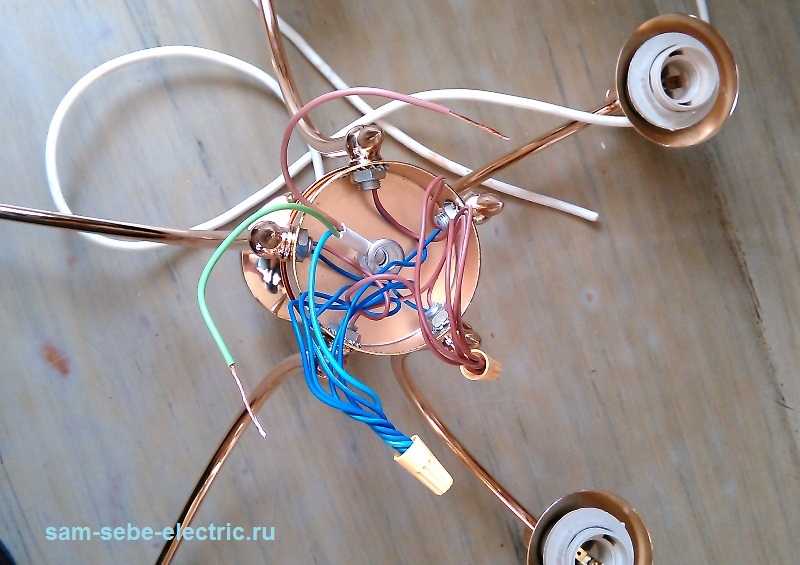

Пример пятирожковой люстры

Подготовительные работы

Количество плафонов в люстре определяет не только точки свечения, но и число выводов от них, к каждой лампочке в рожковых люстрах подведены два вывода. Хорошо, если они уже подключены к патрону, в противном случае выводы просто заведены в соответствующие направляющие, но ни к чему не подсоединены.

В таком случае необходимо прозвонить каждое соединение на наличие цепи при помощи мультиметра. Если измерительный прибор покажет наличие подключения, то можете переходить к следующему этапу, в противном случае необходимо снять плафон и подсоединить жилы к контактам патрона.

Выводы в люстре соединяются в одну точку от каждого рожка. Жилы синего цвета подключаются к общему узлу электрической цепи – это будет нулевой вывод. Жилы коричневого или красного цвета соединяются в узел для подключения к фазному проводнику. Цветовая маркировка проводов может существенно  отличаться в зависимости от производителя.  Количество фазных узлов будет зависеть от электрической схемы, по которой подключается прибор освещения.

Подключение на одноклавишный выключатель

Данный вариант подключения люстры подходит в тех ситуациях, когда вам нужно обеспечить максимальный световой поток в течении всего периода работы осветительного оборудования.

Для этого вам понадобится:

• непосредственно сама люстра;
• одноклавишный выключатель;
• соединительные провода для удлинения нулевых и фазных проводников;
• отвертка и паяльник для монтажных работ.

Пример схемы приведен на рисунке ниже:

Подключение на одноклавишный выключатель

Как видите, в этой схеме подключения нулевые жилы нужно соединить вместе и подвести к соответствующему выводу на потолке. Общая точка фазных проводов подводится к одноклавишному выключателю на разрыв цепи.

Следует отметить, что при соединении всех узлов схемы нужно использовать пайку, клеммное или болтовое соединение, скрутки ни в коем разе не допустимы – это довольно опасный контакт, так как со временем он ослабнет и приведет к нагреву.

Недостатком такой схемы подключения является только один режим работы – с номинальной нагрузкой. Решить такую проблему поможет схема питания люстры от двойного выключателя.

Подключение на двухклавишный выключатель

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:

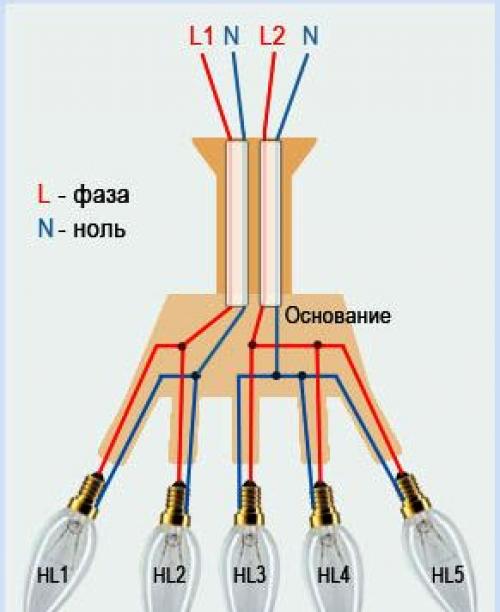

Подключение на двухклавишный выключатель

Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

• С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
• Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
• Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

Подключение двухклавишного выключателя

Техника безопасности при подключении пятирожковой люстры

Выполняя монтажные работы, не забывайте о собственной безопасности.

Чтобы предотвратить угрозу вашей жизни и здоровью, придерживайтесь следующих простых правил:

• При прокладке и подключении проводки, установке и присоединении люстры и выключателя обязательно снимайте напряжение с питающей сети. Для этого отключите автомат на щитке, лучше разрывайте цепь и для фазного, и для нулевого провода.
• Перед выполнением подключения, проверьте отсутствие напряжения в сети, может случиться так, что отключенный автомат не оперирует питанием нужной вам линии или в разрыве стоит ноль. Для проверки можно воспользоваться мультиметром или индикаторной отверткой.
•  Для питания люстры всегда используйте фазу на этапе подключения, если вы поставите в разрыв нулевую клемму, человек может попасть под напряжение сети при попытке заменить электролампу.
• Если вы собрались просверливать отверстия под крепление  люстры к потолку, пользуйтесь очками для защиты глаз от пыли. Выполнять эту операцию следует без напряжения в линии освещения.
• Металлический корпус люстры следует подключить к защитному заземлению. Благодаря чему в случае повреждения изоляции между токоведущими элементами и корпусом, ток перейдет на клемму заземления и контур.
• При первом опробовании работоспособности люстры защищайте глаза от попадания стекла, на случай разрушения стеклянных ламп. Самый простой способ – отвернуться или надеть защитные очки.

краткое описание, схема и рекомендации

После приобретения люстры у многих людей возникает вопрос: «Как правильно ее подключить к внутридомовой сети?». Данная процедура не слишком сложна, однако потребует от вас внимательности и осторожности. Следуя подробной инструкции, размещенной в этой статье, даже новичок сможет легко справиться с этой задачей.

Подключение люстры к выключателю

В любом доме или квартире обязательно висит хотя бы одна люстра. Этот осветительный прибор состоит из одного или нескольких плафонов, куда ввинчиваются лампочки. Этот предмет интерьера устанавливают на потолок, чаще всего в центральной его части. Люстра нужна для освещения помещения в темное время суток. Человеку должно быть комфортно при искусственном свете, именно поэтому количество плафонов на осветительном приборе, а также мощность ламп, которые будут установлены на него, следует подбирать заранее, перед покупкой.

Сборка и установка люстры на потолок сделать самому своими…

Люстры являются одним из важнейших элементов в любых интерьерах. Люстра станет завершающим штрихом…

После того как было выбрано место для установки люстры, на нем устанавливают специальный металлический крюк. Осветительный прибор подвешивают на потолок при помощи скоб, профилей или специальных колец, которые предусмотрены конструкцией люстры.

Соединение кабелей

Довольно часто люди задают вопрос: «Как подключить люстру?». После успешной установки осветительного прибора требуется подключить его к сети. Чтобы сделать это, необходимо знать, что от люстры к месту подключения выходят два, три или четыре кабеля, окрашенных в разные цвета. Все зависит от модели прибора для освещения комнаты. Чем больше проводов, тем больше на люстре патронов под лампочки, которые возможно установить в данный осветительный прибор. Если отходящих от прибора кабелей два, то при помощи выключателя люстра включается на полную мощность. Если к сети подключить три провода, то один из двухклавишных выключателей будет подавать электричество на половину лампочек, установленных в люстру. Чем больше проводов отходит от осветительного прибора, тем больше будет вариантов ее включения.

Узнаем как повесить люстру на бетонный потолок: инструкция

Одним из последних этапов ремонта квартиры является установка и подключение источников освещения….

Подключение к одноклавишному выключателю

Люди на форумах очень часто задают вопрос: «Как подключить люстру с 2 проводами?». Если от люстры отходят только два электрических кабеля, а на потолке также находятся два кабеля, подключенные к внутридомовой сети, то подключить осветительный прибор становится намного проще. Соединение этих четырех проводов называется попарным, то есть провода от люстры отдельно требуется подключить к проводам в потолке в любой последовательности.

Чтобы ответить на вопрос: «Как подключить люстру к выключателю?», следует знать, что для надежного соединения кабеля электрики используют винтовые клеммы. Если такие крепления отсутствуют, то провода необходимо тщательно скрутить между собой используя плоскогубцы. Для изоляции мест соединений используют пластиковые колпачки, которые выдерживают высокие температуры при нагреве.

Специалисты настоятельно не рекомендуют использовать в качестве изоляции ленту из ПВХ, поскольку в течение длительной эксплуатации она высыхает, теряя былую прочность и устойчивость к нагреву.

Если конструкция светильника подразумевает установку нескольких лампочек, то для подключения такого прибора требуется соединить все нулевые кабели люстры вместе, а затем подключить образовавшуюся скрутку к нулевому кабелю, который выходит из отверстия на потолке. Таким же образом необходимо объединить фазные кабели, и подключить их к фазному проводу электросети.

Беспроводной выключатель освещения: особенности установкаа

Беспроводной выключатель позволяет с комфортом управлять освещением не только отдельной комнаты, но…

Подключение к двойному выключателю

Многих мужчин интересует, как подключить люстру на два выключателя? В большинстве современных жилых зданиях проложена трехфазная электрическая проводка. При этом каждый кабель для удобства окрашен в разные цвета. В том месте, где устанавливается светильник, из сети проложены три провода. Два из них являются фазными, они служат для разрыва цепи. Один проходит через первую клавишу, второй – через вторую. Третий кабель называется нулевым. Он проходит напрямую от сети, и должен быть подключен к нулевому кабелю люстры.

Использование клемм

Многие начинающие электрики задают вопрос: «Как подключить провода люстры к сети, и что лучше для этого использовать?». Подключение проводов к люстре осуществляется при помощи клемм или используя технологию скрутки. От каждого плафона осветительного прибора отходят по два провода. Один из них фазный, который должен быть соединен с фазным проводом сети. Второй нулевой, соответственно, должен быть подключен к нулю. При этом необходимо помнить, что подключение люстры к двойному выключателю предполагает постепенную регулировку освещения в жилом помещении.

Подключение пятирожковой люстры

У многих людей, делающих ремонт в новой квартире, часто возникает вопрос: «Как подключить люстру с 5 лампами?». Пятирожковый осветительный прибор необходим для подключения сразу пяти источников света, обычно это лампы накаливания. От него отходят сразу десять проводов. Монтаж такой люстры у многих вызывает трудности.

Чтобы ответить на вопрос: «Как подключить люстру с пультом?», необходимо знать, что у современных люстр такого типа половину проводов окрашивают в синий цвет, а другую половину – в коричневый. Чтобы электрический прибор функционировал, можно воспользоваться одной из двух основных схем:

1. С использованием выключателя, в который вмонтировано несколько клавиш. В основном для пятирожковой люстры применяется двухклавишный выключатель. При помощи такого устройства можно обеспечить включение одного или нескольких ламп одновременно.
2. С использованием одноклавишного выключателя. При этом все пять лампочек, при включении, будут гореть одновременно.

Лучше всего выбрать первый вариант подключения. С его помощью гораздо удобнее регулировать освещение в комнате. Кроме того во время использования половины мощности люстры можно значительно сэкономить электроэнергию, а следовательно снизить траты на оплату счетов.

Рекомендации для успешного подключения

Люди часто задают вопрос: «Как правильно подключить люстру?». Для человека, который ни разу не сталкивался с ремонтом поврежденного кабеля, установки розеток, заменой проводки в квартире, подключение люстры к выключателю будет непростой задачей. Именно поэтому начинающему электрику стоит ознакомиться с важными рекомендациями перед проведением работ, и ответить на вопрос о том, как правильно подключить люстру:

1. Обязательно обесточьте электросеть в доме, переключив вводный автомат в положение «выключено».
2. Клеммы WAGO значительно облегчают работу по скреплению проводов между собой. В зависимости от модели можно надежно, легко и быстро скреплять до 5-ти проводов вместе, используя такие устройства.
3. Если проводка в доме не имеет маркировки, то их можно распознать, используя индикаторную отвертку. При контакте с фазой индикатор должен загореться. Во время работ не забудьте включить вводной автомат.
4. Светильник в обязательном порядке должен быть заземлен, особенно, если он имеет металлический корпус.

Инструкция для подключения большой люстры

Люди часто не могут ответить на вопрос: «Как подключить люстру к двухклавишному выключателю?». Обычно такой переключатель нужен для крупных пятирожковых люстр. Такой осветительный прибор нужен для освещения крупных помещений. Поскольку в таком осветительном приборе множество отходящих проводов, которые служат для подключения к электросети, в них легко запутаться. Это может привести к короткому замыканию и даже возникновению пожара. Чтобы избежать несчастного случая, во время подключения пятирожковой люстры, необходимо следовать инструкции. В качестве образца возьмем самый распространенный двухклавишный выключатель:

1. Для начала следует найти два фазных провода, которые выходят из верхней части люстры. Это необходимо сделать перед тем, как повесить люстру на потолок. В некоторых моделях осветительных приборов такие провода могут быть скрыты в защитных кожухах. Чтобы найти его потребуется частично разобрать корпус устройства. Обычно фазный кабель подсоединен к контактам и патронам, в которые ввинчиваются лампочки. После того как главные провода найдены, пометьте их изолентой, а затем соберите корпус осветительного прибора, а после повесьте его на крючок.
2. Из потолка также должны быть выведены два силовых фазных кабеля для освещения помещения. Чтобы найти его, нужно переключить все клавиши в положение «включено». Затем следует найти провода, отходящие от выключателя, воспользовавшись индикаторной отверткой. Во время работы с напряжением нельзя дотрагиваться до токоведущих частей приборов, а также до оголенных кончиков кабеля.
3. На следующем шаге потребуется обесточить место подключения люстры к электрической сети. Далее фазные провода от люстры необходимо подключить к двум фазным кабелям электросети. А затем необходимо соединить нулевой провод люстры к кабелю, который выведен из потолка. Прежде чем прятать провода под кожух осветительного прибора, подайте ток на осветительный прибор, чтобы убедиться, что провода соединены правильно и нет короткого замыкания.

Монтаж трехламповой люстры

Многие жители нашей страны часто задают вопрос: «Как подключить люстру к двухклавишному выключателю?». К двухклавишному выключателю чаще всего подключают трехламповую люстру. Перед монтажом необходимо определиться, какая клавиша будет отвечать за включение двух лампочек на электроприборе, а какая за одну.

От двойного выключателя на потолке должно быть выведено два фазных кабеля. Рядом должен находиться нулевой кабель, отходящий от общедомовой сети. В новых домах на потолке выведено 4 кабеля под подключение люстры: два фазных, нулевой и провод для заземления. Последний имеет характерную полосатую желто-зеленую окраску. Назначение остальных проводов можно определить при помощи индикаторной отвертки. Во время поиска двух фазных проводов не забудьте перевести кнопки выключателя в положение «включено».

На люстре также выведены два фазных провода, нулевой и заземляющий. Их нужно подключить к кабелям, отходящим от выключателя и от электросети. При этом нулевой провод люстры должен быть соединен с ответным нулевым кабелем. Фазные провода также должны быть по отдельности соединены с фазными кабелями, проведенными от выключателя к люстре. Провод заземления от люстры должен быть соединен с землей. При этом если в доме не проведен заземляющий провод, то желто-зеленый кабель на осветительном приборе подключать никуда не нужно.

Люди часто задают вопрос: «Как подключить люстру с 3 клавишами у выключателя?». Такой прибор подключается таким же образом, что и к двухклавишному выключателю. Единственное отличие заключается в том, что у выключателя с тремя клавишами к люстре отходят 3 фазных кабеля, которые необходимо соединить с проводами осветительного прибора.

Проверка работоспособности

Многие люди хотят услышать ответ на вопрос: «Как подключить люстру и проверить ее работоспособность?». После того, как монтаж люстры был успешно осуществлен, подайте на электроприбор электричество, чтобы проверить работоспособность выключателя и прибора для освещения комнаты. При положении двух клавиш в положении «включено» должны загораться сразу три лампочки. Если выключить одну клавишу, должна погаснуть одна или две лампочки. Все зависит от того, как были подключены провода.

Виды приборов для освещения

После того как ответ на вопрос: «Как подключить люстру на двойной выключатель?» был дан, следует узнать, по каким критериям дизайнеры делят люстры на категории. Такой осветительный прибор как люстра играет большую роль в благоустройстве комнаты. Именно от него зависит атмосфера, царящая в помещении, в вечернее и ночное время суток. При помощи люстры можно сделать освещение тусклым или более ярким. Перед покупкой такого предмета интерьера следует определиться, какой тип устройства подойдет для монтажа в комнате. По стилю такие устройства разделяют на:

• классический;
• натуралистический;
• кантри;
• модернистический;
• хай-тек.

В зависимости от материала, из которого сделана люстра, такие приборы разделяют на:

• пластиковые;
• металлические;
• стеклянные;
• хрустальные;
• комбинированные.

По форме приборы для освещения комнат делят на:

• квадратные;
• круглые;
• овальные;
• прямоугольные;
• цилиндрические.

Как выбрать подходящую люстру

После того как мы узнали, как подключить люстру, необходимо подобрать подходящую модель осветительного прибора. Она должна хорошо сочетаться с общим стилем помещения. Люстра должна гармонично вписываться в интерьер комнаты. Слишком большой осветительный прибор, установленный в маленькой комнате, будет смотреться нелепо. А слишком маленькая люстра с одним или двумя плафонами не способна вырабатывать достаточно света для освещения комнаты большой квадратуры. От количества плафонов и мощности ламп будет зависеть качество освещения.

В зависимости от назначения помещения, где будет происходить монтаж люстры, меняется ее размер и модель. В гостиной должно быть много света, следовательно, нужно подбирать прибор с возможностью установки как минимум трех лампочек. В ванной следует позаботиться об установке приборов освещения, которые не боятся влажности и попадания на них небольшого количества воды. Люстра в спальне должна быть приятной расцветки с небольшими плафонами и малой мощности. Лучше всего в этом помещении установить дополнительные небольшие бра или светильники.

Как подключить люстру к двухклавишному выключателю: подробное описание

Даже самый оригинальный светильник нуждается в питании. Для рационального использования электроэнергии и реализации интересных идей освещения часто используют выключатель с 2 или 3 клавишами.

Для реализации такого решения не обязательно вызывать электрика, можно разобраться, как подключить люстру к двухклавишному выключателю и попробовать выполнить все работы самостоятельно.

Идея экономии привлекательна, но вы никогда не занимались такой работой и боитесь совершить ряд ошибок? Мы вам поможем — в этой статье мы рассмотрим подробный инструктаж по подключению люстры к выключателю с двумя ключами. Кроме того, мы даем пошаговые фото процесса установки, снабжая их подробным описанием. А для новичков добавьте наглядные ролики, демонстрирующие подключение люстры.

Содержание статьи:

• Особенности двухуровневого управления светом
• Пошаговая инструкция по установке
  • Этап №1 — подготовка к установке
  • Этап №2 — проверка правильности подключения выключателя
  • Этап №3 — Подача питания на провода
• Распространенные ошибки подключения
• Выводы и полезное видео по теме

Особенности двухуровневого управления освещением

В одной комнате яркость на все 9-12 лампочек не всегда требуется. Иногда хочется создать романтическую атмосферу, включив 2-3 плафона изысканной люстры. Они позволят получить приглушенный свет, идеальный для проведения задушевных бесед в вечернее время.

Тонкость управления лампочками осветительного прибора зависит от выключателя — если поставить двухклавишный, можно эффектно разграничить возможности люстры, образовав 2 световые группы. Этот прием позволяет создать более глубокую световую композицию, а две кнопки позволяют регулировать количество света по вашему желанию.

Кроме того, пользователь также получает дополнительные преимущества в виде экономии:

• электричество при включении одной небольшой группы лампочек;
• ресурс самих осветительных приборов имеющих отдых определенный период времени;
• место на стене — Двойной автоматический выключатель занимает меньше места, чем два одинарных.

А при желании можно сделать люстру своими руками. Для этого сначала предстоит выбрать наиболее подходящую модель выключателя из многообразия, предлагаемого многочисленными производителями.

Галерея изображений

Фото

Прибор с подсветкой

Сенсорный выключатель

Пульт дистанционного управления

Выключатель в одной рамке с розетками

Подходит бикалион и его упрощает управление светом в помещении. Правда, еще нужно будет создать оптимальные группы лампочек, составляющих люстру.

В этом вопросе все будет зависеть от количества точек, излучающих свет, и наличия в помещении дополнительных светильников. И немаловажную роль играет модель: если это многоуровневое изделие, то лампы верхнего этажа люстры желательно подключить к одной из клавиш, а все остальные ко второй.

В последнее время в погоне за созданием оригинальной атмосферы в доме пользователи выбирают ретро-модели, подчеркивающие изысканность и оригинальность интерьера

Группы можно формировать по желанию, но общее количество ламп прибора должно быть во внимание — чем их больше, тем больше вариаций можно создать.

Итак, для изделия с 12 излучателями будут актуальны следующие варианты:

• 3+9;
• 4+8;
• 5+7;
• 6+6.

Меньше 3-х светильников на один ключ подключать нет смысла — в комнате будет совсем темно. Для общения или просмотра фильмов достаточно 3-4 шт.

Последний вариант при равном распределении не самый удачный, так как с 6 лампочками неудобно читать, вязать или вышивать, да и электроэнергии они потребляют довольно много.

Галерея изображений

Фото

Люстра с 12 лампочками

Оригинальная форма с множеством светящихся элементов

Многоярусная люстра

Светоконструкция самодельная

Пошаговая инструкция по установке

При покупке выключателя, а в новенькой люстре можно было сформировать 2 группы лампочек, каждая из которых будет управляемой своим ключом можно приступать непосредственно к выполнению электромонтажных работ. Важно уделить должное внимание личной безопасности.

Этап №1 — подготовка к установке

Первым делом нужно разобраться со всеми проводами. А их может быть очень много. Чтобы не запутаться и ничего не перепутать, приходится их спокойно рассматривать и определять, кто за что отвечает. Подробнее о маркировке проводов мы писали в .

Можно начать с самой люстры. Она оставит провода от каждого патрона и может быть еще центральная жила. Все зависит от модели.

Если данный товар проверенный производитель, который дорожит своей репутацией и покупателями, то в упаковке будет инструкция. Именно ее рекомендации следует соблюдать при проведении работ по подключению.

Китайские люстры могут иметь разделение проводов по цвету — коричневый и синий. Первые отвечают за фазу, а вторые нулевые

Светильники китайских фирм выглядят не менее привлекательно, чем люстры известных брендов. Да и стоимость их намного привлекательнее, чем и объясняется популярность среди потребителей.

Существенным недостатком является отсутствие инструкции со схемой подключения и маркировкой проводов. Зачастую все они могут быть одного цвета — вам придется самостоятельно определять, кто чему соответствует.

Фотогалерея

Фото

С помощью мультиметра нужно определить принадлежность проводов. Если вы собираетесь использовать устройство впервые, то инструкция к нему вам пригодится

Все нулевые провода, выходящие из каждого картриджа, должны быть соединены вместе. Для этого их аккуратно скручивают, снимая изоляцию с концов на 0,8-1 см. После скрутки наденьте колпачок СИЗ или клеммник WAGO

Затем сформируйте первую группу лампочек, собрав нужное количество фазных проводов в одну партию. Их также скручивают и надевают на клеммник или колпачок, аналогичный нулевой группе жил

Осталось собрать вторую группу проводов, которая будет управляться второй кнопкой выключателя. С ними обращаются так же, как и с первой группой.

Определение проводов мультиметром

Все нулевые провода скручены вместе

Скрученные фазные провода для первой группы ламп

Вторая группа фазных проводов

При самостоятельном монтаже всех вариантов подключения удобнее использовать колпачки СИЗ и подключать люстру.

Для правильного монтажа люстры нерационально изучать азы пайки или брать в аренду оборудование для выполнения качественной опрессовки. Колпачки СИЗ отлично справляются с изоляцией контактов, обеспечивая надежное соединение

Остальное актуально для профессиональных электриков с нужными инструментами и навыками для такой работы.

Также необходимо определить принадлежность проводов, идущих от выключателя. Они могут торчать прямо из потолка. Либо их придется освобождать, сняв старую люстру.

В любом случае перед проведением работ важно отключить линию для защиты от поражения электрическим током.

После снятия старого светильника и освобождения проводов их придется внимательно осмотреть на наличие повреждений изоляции. Если он не оборван, то нужно развести их в разные стороны и включить питание, чтобы проверить индикаторной отверткой или мультиметром принадлежность каждой из жил.

С потолка может идти 3 или 4 провода. В первом случае будет 1 ноль и 2 фазы, а во втором добавится еще один — заземление. Используется для заземления корпуса люстры

Теперь необходимо отключить питание линии для проведения дальнейших работ.

Этап №2 — проверка правильности подключения выключателя

Важно еще до монтажа люстры проверить правильность подключения рабочего механизма выключателя с двумя клавишами.

Для этого снимите переднюю панель с ключами и достаньте основную часть, к которой крепятся провода.

В зависимости от модели и производителя двухклавишный может иметь на тыльной стороне различные обозначения, указывающие на назначение контактов. При наличии инструкции разобраться будет проще, а при ее отсутствии нужно внимательно изучить цифры или буквы на обороте.

Изделие с двумя клавишами имеет один входной контакт для фазы и два выходных контакта. Они обозначаются буквами L, L1 и L2 соответственно. Контакты отходящей фазы можно назвать одной цифрой — 1 и 2

При самостоятельной установке Важно правильно подключить провода. Если он уже стоит, нужно не полениться и размотать его, чтобы оценить адекватность его подключения.

При подходе к рабочему механизму необходимо осмотреть изоляцию, проверить правильность соединения жил, чтобы питание от щитка было в контакте с буквой L. И еще надо обратить внимание, чтобы не выпадает из разъема и не болтается.

Привод выключателя, провода и соединения должны быть исправны, изоляция на месте. Важно, чтобы все жилы были разделены и аккуратно уложены в розетку, если она использовалась для проводки.

Этап №3 — Подача питания на провода

После проверки проводов, идущих от двухклавишного выключателя к люстре, можно продолжить его подключение. В принципе, по цвету проводов, выходящих из рабочего механизма, понятно, какие провода торчат из потолка.

Они должны быть соединены с узлами, образованными из жил, выходящих из рожков осветительного прибора.

Схема подключения люстры к выключателю с двумя ключами. Важно не перепутать провода

Чтобы сделать это правильно, нужно спокойно делать соединения, ну .

Фотогалерея

Фото

Многие домашние мастера, не имеющие опыта пайки проводов и соответствующего инструмента, для обеспечения надежного соединения предпочитают использовать клеммники WAGO. На рисунке показано положение прижимной лапки: зажато (слева) и нажато (справа)

Если люстра еще имеет общий провод, состоящий из 3-х жил, то необходимо добавить в скрутку каждой группы соответствующие провода, а затем изолировать их, вставив в клеммную колодку

Необходимо вставить соответствующие жилы проводов, выходящие из патронов, в свободные разъемы Ваго. Они будут подключены к отходящим контактам автоматического выключателя. Это L1 и L2, которые в дальнейшем будут управляться каждой из клавиш

Осталось подключить фазу от каждого из ключей к группам, которыми они будут управлять. Ноль также соединяется с нулем Ваго, вставляя его в свободный разъем клеммной колодки

Клеммная колодка Ваго для надежного соединения проводов

Подготовка жгутов проводов для соединения

Скрутки каждой из групп ламп для размещения в Ваго клеммная колодка

Подключение отходящих фаз выключателя к группам проводов люстры

Все работы предпочтительно проводить в защитных перчатках. Даже новичок может использовать колпачки WAGO или PPE. Причем установку придется проводить под потолком, что не очень удобно.

Когда все соединения выполнены, нужно аккуратно разместить провода, прокладывая их внутри декоративной накладки осветительного прибора.

Осталось прикрепить люстру исходя из особенностей модели — подвесить на крючок или закрепить на кронштейне.

После вкручивания лампочек можно проверить работоспособность изделия и функциональность каждой из клавиш выключателя. Если все сделано правильно, то устройство будет правильно управлять двумя группами лампочек

Подробнее схемы подключения и правила подключения мы подробно рассмотрели в .

Распространенные ошибки подключения

При независимой разводке часто приходится сталкиваться с вопросами, возникающими из-за ошибок, допущенных в процессе подключения.

Распространенная проблема — сломанная или неисправная люстра, управлять которой следует двухклавишной.

Первым признаком неправильного подключения является отсутствие подсветки на устройстве. Это актуально для моделей с подсветкой. Поэтому приходится разбирать механизм и смотреть, куда закралась ошибка.

Первое, на что следует обратить внимание, это ноль. Он никогда не подходит к выключателю — он идет прямо от распределительной коробки к потолку. Если это не так, то нужно исправить ошибку, пропустив ноль из коробки на люстру, минуя двухключичную.

Вторая ошибка, связанная с нулевым проводом при его подключении к одному из фазных разъемов. Вспоминаем правило, что ноль сразу идет на осветительный прибор и снимается с фазного контакта.

Ошибка третья — входящая фазная жила соединена с отходящей левым или правым контактом в рабочем механизме. Проще говоря, в процессе подключения перепутались разъемы. Исправить это несложно — нужно открутить соединения и правильно вставить провода, повторно закрепив их.

Кроме этих ошибок часто встречаются следующие:

• некачественно выполненные соединения — провод болтается, не обеспечивая надлежащего контакта;
• провода просто скручены между собой и сверху обмотаны изолентой — простая скрутка запрещена, следует надеть колпачок или вставить в Ваго;
• повреждена изоляция жил;
• при плохом выполнении соединений, что предотвратило создание плотного контакта проводов.

Всех проблем можно избежать, если сразу спокойно выполнять каждый из процессов и не лениться перепроверять качество работы.

Следует отметить, что силовой кабель к люстре от выключателя не всегда проходит через распределительную коробку. Варианты, когда фаза идет сразу, минуя ее, сейчас набирают обороты.

В таких случаях, чтобы скрыть все соединения и провода, можно поставить дополнительную заглушку, на которую ставится заглушка, правда не у всех производителей есть такая конструкция.

Вилка позволяет спрятать провода и их соединения в запасной розетке. А при необходимости доступ к ним будет максимально простым — снял штекер и сделал осмотр проводки

Выводы и полезное видео по теме

При проведении самостоятельной сборки люстры начинающим электриком могут возникнуть мелкие проблемы. Об этом более подробно в видео:

Про подключение осветительного прибора с помощью клеммника в видео:

Подробная инструкция по использованию мультиметра в видео:

Подключение и проверка работоспособности люстры, управляемой двухклавишным выключателем:

Разобравшись с тонкостями электромонтажных работ при подключении люстры, вы сможете сделать это самостоятельно.

Зачем нужно соблюдать правила электробезопасности и правильно подключать все провода, предварительно разделив лампочки осветительного прибора на 2 группы, каждая из которых будет управляться одной из клавиш выключателя .

У вас есть опыт успешного подключения осветительного прибора к сдвоенному выключателю и вы хотите поделиться им с другими пользователями? А может, вы допустили ошибку при монтаже, потом успешно ее исправили и теперь хотите предупредить об этом других домашних мастеров, не имеющих опыта выполнения электромонтажных работ? Пишите свои советы и комментарии, задавайте вопросы в разделе комментариев под этой статьей.

Подвесное освещение, проводка выключателя света, часто задаваемые вопросы домовладельца

Поделитесь этим ресурсом:

В нашей новой серии мы заглянем внутрь схемы, чтобы узнать, какие компоненты составляют цепь подвесного освещения, опасности, на которые следует обратить внимание, а также ответы общие вопросы, которые задают домовладельцы и электрики.

Этот ресурс посвящен обычным светильникам и выключателям, которые можно найти в доме. Пожалуйста, помните, что если вы не уверены в каких-либо проблемах с освещением, важно обратиться за советом к квалифицированному электрику.

Наиболее распространенные светильники в домах

Наиболее распространенный светильник в домах — подвесной, на который можно повесить различные абажуры, светильники и люстры. Важными частями подвесного светильника являются потолочная розетка, кабели, которые соединяются в потолочной розетке, кожух, защищающий вас, и крепление лампочки.

Цепь подвесного освещения



Кабель, используемый для цепей освещения, является двухжильным и заземленным, включая линейную, нейтральную и заземляющую жилы. Земля идентифицируется зеленой и желтой оболочкой, нейтральная — синей, а линия — коричневой. Линейный проводник используется в распределительной линии и петле в клеммах. Петля позволяет передавать электричество от одной лампы к другой.

Внутри потолочной розетки подвесного светильника есть четыре клеммы: петля, нейтраль, коммутационная линия, земля. Питание поступает в светильник по кабелю от блока потребителей, содержащему линейный, нулевой и заземляющий провода.

Световой кабель подсоединяется к линии выключателя и нулевым проводам, что дает питание для работы освещения.



Проводка выключателя освещения



Существует три основных типа выключателей: одиночный, который имеет один выключатель, который включается и выключается, двухпозиционный выключатель включает один или несколько источников света из двух положений (верхняя и нижняя лестницы). ), а промежуточный выключатель включает 1 и более светильников из 3 и более положений (помещение свободной планировки с 3 и более входами).

Как видно на приведенной выше схеме, кабель, управляющий выключателем, содержит линию выключателя, линейный и заземляющий провода.

Опасность освещения в доме

Скрытые опасности могут таиться в освещении и выключателях, поэтому домовладельцам рекомендуется следить за своим освещением на предмет возможных предупреждающих знаков.

Одна из самых больших проблем, которые могут произойти с потолочными светильниками, заключается в том, что люди путают провода, когда открывают их, чтобы заменить светильник. Самодельная электрика может быть самой большой пожарной опасностью в вашем доме, и вам всегда следует обращаться за советом к зарегистрированному электрику, чтобы быть в безопасности.

Чтобы разместить на своем веб-сайте нашу инфографику «Опасность освещения в доме», просто скопируйте и вставьте приведенный ниже код для встраивания:

co.uk/wp-content/uploads/lighting-dangers-1.png” alt=”Lighting Dangers in Home” class= ”aligncenter width=”auto” height=”100%” border=”0″ />



Опасность 1

Проверить хомут штыка на предмет повреждений, например видимые трещины, поджоги, следы износа.

Опасность 2

Проверьте конец кабеля, который соединяется с осветительной арматурой, чтобы увидеть, видны ли провода любого из цветов.

Опасность 3

Проверьте верх кабеля, ведущего к светильнику, от потолочной розетки, так как при смене светильника на нем часто висят люди. Это ослабляет кабель и приводит к тому, что цвета проводов видны, а соединения внутри ослабевают.

Опасность 4

Если потолочная розетка начинает пахнуть, внутри может быть возгорание.

Опасно 5

Если вы слышите щелчок, это означает, что соединение ослабло и возникла дуга. Электричество подобно воздушному шару, и оно расширяется и сжимается с циклом 50 раз в секунду, что означает, что оно медленно раскручивает маленькие винтовые клеммы, потому что они то нагреваются, то охлаждаются, то нагреваются, то охлаждаются, расширяются и сжимаются каждый раз.

Как только они отвинчиваются до определенной степени, кабель внутри винтовой клеммы шатается, и вы слышите щелкающий звук, так как он прыгает от электричества. Как только вы начнете слышать щелчок, вызовите электрика.

Часто задаваемые вопросы домовладельцев

Корпус подвесного светильника поврежден? Что я должен делать?

Его потребуется заменить, так как крышка лампочки (кожух) предназначена для защиты от прикосновения к токоведущим частям.

Кабель от моей потолочной розетки отсоединяется, и я вижу кабель, что мне делать?

Из-за сложности замены кабеля потребуется приехать электрику и заменить всю осветительную арматуру, чтобы убедиться, что она безопасна для вас.

Я украшаю свой дом, могу ли я снять крышки переключателей?

Если вы просто отвинчиваете крышку выключателя, отодвигая крышку от стены и не удаляя проводники, важно сначала надежно изолировать эту цепь. Для этого просто включите автоматический выключатель этой цепи. Теперь можно безопасно отвинтить крышки и немного отодвинуть их от стены. Перед повторным включением цепи освещения убедитесь, что крышки надежно закрыты.

Если вы хотите полностью снять крышки выключателей со стены, чтобы украсить заднюю часть, вы также должны сначала надежно изолировать эту световую цепь, а также отметить, куда идут проводники. Если у вас есть промежуточный свет в комнате, и вы делаете это из-за количества кабелей, это может быть довольно запутанным. Если вам действительно нужно снять крышки, лучше всего после этого вызвать электрика, чтобы проверить и проверить цепи, чтобы убедиться, что они в порядке.

Если вы обнаружите, что ваши винтовые клеммы ослаблены, не поддавайтесь искушению просто затянуть винты с помощью стандартной отвертки. Стандартных отверток недостаточно, чтобы защитить вас! Отвертки VDE необходимы для надежной затяжки винтовых клемм. Отвертки VDE защищают вас от напряжения до 1000 В и от 230-240 В, которые могут нанести вам вред, важно использовать правильные инструменты.

Я хочу поменять свой подвесной светильник на что-то другое, что мне делать?

При замене любого осветительного прибора в вашем доме лучше всего обратиться за помощью к электрику. Проблемы возникают регулярно, когда вы хотите перейти на современную систему освещения с 3 разъемами и блоком разъемов, но когда вы снимаете свой старый подвесной светильник, вы обнаруживаете, что там может быть до 6 проводов.

Некоторые светильники должны быть установлены определенным образом, и домовладельцы сталкиваются с сложной и опасной работой, выполняя ее самостоятельно. Простое подключение всех проводов, как это делали многие раньше, может привести к более высокому риску возгорания из-за небезопасных и неправильных подключений.

Часто задаваемые вопросы электрика

Клиент хотел бы, чтобы диммеры включали двухсторонний свет вместо выключателя, возможно ли это?

Невозможно использовать два диммера в двухсторонней цепи.

Но можно иметь один диммер и стандартный выключатель в двухсторонней цепи освещения. Таким образом, переключатель будет управлять включением и выключением света, при этом уровень освещенности устанавливается диммером.

Цепь освещения, над которой я работаю, имеет два нейтральных провода — как это исправить?

В 1960-х годах было популярно заимствовать нейтраль для двусторонней цепи освещения, и проблемы часто возникают сейчас, когда нейтраль заимствована из другой цепи для завершения двухсторонней цепи освещения. Наличие дополнительной нейтрали в цепи освещения вы заметите при визуальном осмотре или при поиске неисправности.

Способ исправления заимствованной нейтрали заключается в том, чтобы безопасно удалить заимствованную нейтраль и сделать безопасным, затем заменить кабель с нужным количеством жил цепей освещения.

В 60-х/70-х также было распространено питание освещения по 2 жилам (линейная и нейтральная, при этом КПК либо вырезали, либо не использовали вообще).
