alexxlabКак подключить лампочку через выключатель
При составлении проекта электрооборудования квартиры или частного дома особое внимание уделяется расположению выключателей и приборов освещения. При этом, для многих хозяев жилья вопрос, как подключить лампочку через выключатель представляет определенную сложность в связи с отсутствием теоретических знаний и практического опыта. Данная проблема требует серьезного подхода, поскольку неправильное соединение проводников приведет к тому, что система освещения просто не будет работать.
Содержание
Подготовка к монтажу
Перед подключением лампочки через выключатель по выбранной схеме, следует заранее отметить на местах все точки подключения элементов цепи. Разметка наносится в соответствии со схемой электрики, разработанной на стадии проектирования. Данную процедуру нужно выполнять внимательно, чтобы в дальнейшем не пришлось переделывать готовую электропроводку с выключателем.
Еще до начала работ следует позаботиться об электробезопасности.
Для этого придется обесточить помещение, где будет проводиться монтаж, а при отсутствии отдельного автомата – отключить от питания всю квартиру. В этом случае отключается общий автоматический выключатель. Во избежание случайного включения автомата посторонними лицами, на щитке необходимо повесить специальный предупреждающий знак с надписью: «Не включать!». Это особенно актуально, если он расположен на лестничной площадке и находится в свободном доступе. Отсутствие напряжения рекомендуется дополнительно проверить индикаторной отверткой.
В самом простом варианте провода подводятся к распределительной коробке, а уже из нее отходят к соответствующим выключателям и лампочкам. Далее схема предполагает подключение нулевого провода светильника к нулю общей сети. Фазный провод соединяется от лампочки со входом выключателя, а на выходе идет к общей фазе сети. При включении или выключении коммутирующего устройства, электрический ток, соответственно поступает или не поступает к светильнику.
Инструменты и материалы
Практическая реализация задачи, как правильно подключить выключатель, потребует определенного инструмента и материалов. Например, для соединения проводов внутри распределительной коробки могут быть использованы пружинные зажимы или клеммные колодки.
Полный перечень включает в себя следующие наименования:
- Выключатели. Обычно используются одно- или двухклавишные, или имеющие три клавиши, подключаемые по собственным схемам к одной или к двум лампочкам.
- Кабели и провода. Выбираются в соответствии с проектом, исходя из технических характеристик будущей сети, идущей от коробки.
- Распределительные коробки. Лучше всего воспользоваться пластиковыми изделиями, устойчивыми к возгоранию и обладающими высокими диэлектрическими свойствами. Вместо них подключиться можно и от розетки.
- Индикаторная отвертка. Определяет наличие или отсутствие напряжения до и после монтажа. Можно воспользоваться тестером, если он есть в наличии.
- Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводов между собой.
- Изоляционные материалы, крепежные элементы и детали.
- Ударная дрель или перфоратор. Необходимы при устройстве скрытой проводки.
Провода и распределительные коробки
Некоторые элементы из вышеперечисленного списка следует рассмотреть более подробно. В первую очередь к ним относятся различные типы электропроводки и распределительных коробок.
Чаще всего для устройства домашних систем освещения используется кабель ВВГнг с медными цельными жилами, которых может быть две или три. Его сечение составляет 1,5 мм2, а изоляция выполнена из негорючих материалов в различной цветовой гамме. Нулевая жила окрашена в синий цвет, заземляющий проводник – в желто-зеленый, фазный – в другие цвета. При выполнении монтажа трёх жил они должны быть соединенными между собой соответствующим образом. В дальнейшем эксплуатация и обслуживание такой проводки будет значительно проще и безопаснее.
В старых домах, где до сих пор используется схема проводки с алюминиевыми жилами, все дополнительные участки прокладываются с помощью аналогичного провода АППВ-1,5. Можно воспользоваться кабелями с медными жилами, однако в этом случае вместо обычных скруток потребуются клеммные соединения. Таким образом, предотвращается окисление в местах контактов меди и алюминия при подключении одно- или двухкнопочного устройства.
Распределительные коробки играют важную роль во всей домашней сети. Провода и кабели вначале собираются в так называемые монтажные узлы, а не отходят напрямую к электроприборам. Они помещаются в пустое пространство коробки и связываются здесь по установленной схеме. Отсюда или от розетки провода идут по своим местам. Соединения осуществляются с помощью скруток, укрепляемых с помощью сварки или пайки. Скрутки проводов могут быть дополнительно защищены специальными изолирующими зажимами, при использовании которых изолента уже не требуется.
Зачистка, скрутки, изоляция
При прокладке линий работа с кабелями и проводами отнимает большое количество времени, поскольку их требуется предварительно зачистить, затем скрутить и заизолировать.
Для того чтобы частично снять внешнюю изоляцию потребуется острый нож, свободно прорезающий защитное покрытие кабеля. Вначале оболочка разрезается по длине на расстояние 3-4 см от конца. Далее одной рукой нужно взяться за освобожденную проводку, а другой – за надрезанную изоляцию и потянуть ее. Надорванное покрытие нужно вывернуть наизнанку, и аккуратно обрезать по кругу, не повреждая два или три проводника.
Надрыв нужно грамотно выполнить на такую глубину, чтобы кончики жил имели максимальную длину, достаточную для укладки внутри распределительной или установочной коробки. Такой запас необходим, когда в дальнейшем будут подрезаться подгоревшие контакты и длина провода уменьшится.
Для зачистки жил рекомендуется использовать стриппер или в крайнем случае бокорезы с прорезями. При отсутствии такого инструмента можно вновь воспользоваться ножом. Изоляцию нужно подрезать и снимать аккуратно, чтобы не повредить металлическую жилу, которая в дальнейшем непременно сломается.
Длина очистки зависит от способа подключения. Для винтовых зажимов электроприборов достаточно всего лишь 0,5-1 см. На скрутки с проводами осветительного прибора необходимо уже 2-3 см. Соединение в распределительной коробке потребует от 3 до 5 см, чтобы обеспечить хорошую площадь контакта.
В самом начале скрутки два или три проводника укладываются в виде буквы Х непосредственно возле обреза изоляции. Далее жилы зажимаются и перекручиваются сначала пальцами, а потом плоскогубцами. Точно так же можно соединить 3 и более проводников. Слишком длинное соединение складывается пополам, поджимается пассатижами и изолируется. Изолента заходит на заводское покрытие на расстояние ее ширины, после этого наматывается на оголенные части проводников. Торец также закрывается изолентой, после чего вторично проходит по скрутке и заканчивается на изоляции жил.
Выбор и установка выключателя
Независимо от типа, каждый выключатель оборудован элементами, с помощью которых происходит включение и выключение подачи напряжения в цепи.
Конструкция выключателя подбирается для каждого конкретного случая, с учетом его назначения, силы тока и количества задействованных цепей. Основным параметром является допустимая мощность, однако следует учитывать и величину номинального напряжения, которая позволяет без проблем подключить выключатель света.

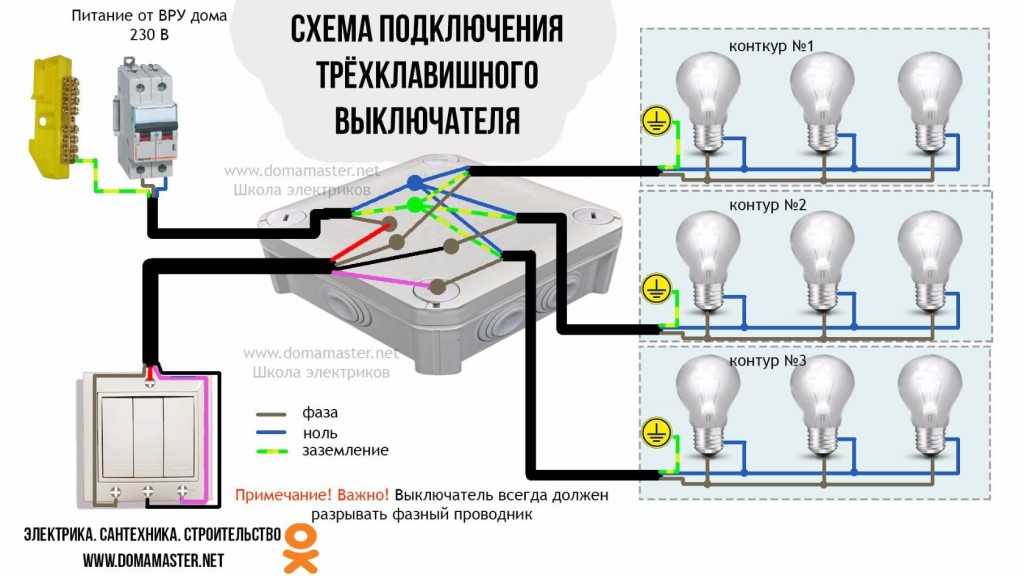

По конструкции и принципу работы выключатели бывают одно-, двух- или трехклавишными, рассчитанными на одну или несколько цепей. Они могут быть проходными и автоматическими, перекидными, кнопочными или поворотными. Современный широкий ассортимент позволяет выбрать устройство под любые условия эксплуатации. Например, для особых условий предусмотрены выключатели, защищенные от действия пыли и влаги. Некоторые конструкции оборудованы антивандальной защитой и помещаются в корпусах из ударопрочного пластика.
Для проводки открытого или закрытого типа также используются различные типы выключателей. Во всех случаях нужно проверять работу клавиш, движение которых должно быть плавным и свободным.
В некоторых случаях схема позволяет совместить выключатель и розетку.
Монтаж начинается с установки подрозетника, помещаемое в отверстие, прорезанное специальной фрезой. В подрозетник заводятся провода, после чего они подключаются к выключателям. Далее прибор вставляется в гнездо и фиксируется.
Лампы для домашних светильников
Следует коротко остановится на лампочках. Первое место до сих пор занимают традиционные лампы накаливания. Они выпускаются в широком ассортименте, разные по мощности, формам и размерам. Благодаря своим качествам, они могут использоваться в любых осветительных приборах. Высокий спрос обусловлен также низкой стоимостью, которая для многих людей имеет решающее значение при выборе.
Следующее место принадлежит компактным люминесцентным лампам, относящимся к категории энергосберегающих. Они значительно меньше потребляют электроэнергию по сравнению с лампами накаливания при одинаковой величине светового потока. Эти лампы выпускаются со стандартными цоколями и устанавливаются во все обычные патроны.
Помимо высокой светоотдачи подключаемых ламп, они отличаются высоким сроком эксплуатации, доходящим до нескольких тысяч часов.
В настоящее время из всех вариантов наиболее эффективными по всем позициям считаются светодиодные лампы. Их технические характеристики заметно превосходят все известные аналоги. Использование в конструкции светодиодов делает эти лампы более дорогими, по сравнению с другими источниками света, однако, благодаря быстрой окупаемости, они становятся все более популярными.
Подключение через одноклавишный выключатель
Данная схема является наиболее простой, поскольку она рассчитана на одну лампочку и один выключатель с одной клавишей. Этот вид считается основным, от которого произошли другие, более сложные схемы.
Принцип работы такого подключения очень простой. Фаза и ноль от источника напряжения через распределительную коробку подводится к лампочке. Далее в разрыв фазного провода устанавливается выключатель прерывающий или подающий напряжение.
Каждый из них оборудован двумя выводами – входом и выходом, причем в некоторых конструкциях выходом может быть более одного.
Распределительную коробку желательно установить максимально близко к переключателю и обеспечить к ней свободный доступ. После этого определяются места установки выключатели и прибора освещения. Проводка, идущая от распределительного щитка, заводится в распределительную коробку, откуда она идет уже непосредственно к выключателю и светильнику.
Также провода могут идти от розетки. Все соединения выполняются двухжильным проводом, фазные и нулевые жилы соединяются между собой по схеме во всех местах. Перед тем как подсоединить, их нужно проверить индикаторной отверткой, чтобы не перепутать.
Соединение лампы с двухклавишным выключателем
Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.
До начала монтажа нужно выяснить, где расположены контакты. Иногда их схема располагается в задней части прибора. Двойные устройства имеют три контакта – общий ввод и два отдельных вывода. На ввод идет фазный провод из распределительной коробки или от розетки. На двух выводах осуществляется управление лампочками, расположенными в светильниках. При монтаже ввод располагается снизу, в выводы – сверху. Данное подключение хорошо показывает представленная схема.
схема, видео, инструкция — Ремонт и Строительство
Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные.
Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.
Типы ламп и выключателей
Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.
Виды источников искусственного света, часто применяемых в быту:
- Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
- Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
- Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.
Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:
- Одноклавишные, двухклавишные, трехклавишные и т.д.
- Проходные.
Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.
Разница между параллельным и последовательным соединением ламп
Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.
В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.
При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.
Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.
Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.
Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному.
Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.
Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:
Схема подключения двух лампочек
Одноклавишный выключатель
Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.
Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.
Двухклавишный выключатель
Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.
Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.
На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:
Проходные переключатели
Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:
Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:
Заключение
Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко.
Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!
Выключатель света не работает? Вот как это устранить
Выключатель света не работает?
Если у вас не работает выключатель освещения, это обычно происходит из-за отсутствия питания в цепи освещения.
Итак, первое, что нужно проверить, это выключатель в электрощите вашего дома.
Если это не так, у вас есть другие проблемы.
Это может быть неисправность выключателя света, проблема с подключением лампочки, отсоединение проводов в цепи или неисправность светильника.
Хотя профессионал, безусловно, может решить проблему за вас, вы можете отремонтировать или заменить ее самостоятельно, методом проб и ошибок.
🛑 ВНИМАНИЕ! Работа с электричеством может быть чрезвычайно опасна. Если в какой-то момент вы почувствуете дискомфорт при устранении неполадок с электричеством, обратитесь к местному электрику.
Однако большинство решений вполне осуществимы для среднего мастера.
Если вы заметили проблемы с выключателем света, воспользуйтесь этими советами по устранению неполадок.
⭐
Сработал автоматический выключательАвтоматические выключатели в вашем доме защищают вас от опасных проблем с электричеством .
Иногда сработавший автоматический выключатель является случайностью, но в других случаях причиной могут быть такие проблемы, как неисправные выключатели, неисправные электрические розетки и короткие замыкания.
Таким образом, решение требует небольшого устранения неполадок , но любой, кто хочет немного заняться своими руками, может справиться с этим самостоятельно.
✅
Переключите выключатель, затем устраните неполадкиСначала переведите автоматический выключатель обратно в положение «ВКЛ.» .
Затем снова попробуйте неисправный коммутатор. Если загорится свет, вы свободны от дома, но если автоматический выключатель снова сработает, вы, возможно, еще не вышли из леса.
Если прерыватель продолжает срабатывать , это может быть связано с плохой проводкой, неисправным переключателем или контактом проводов под напряжением с нейтральным проводом.
Если вы изолируете ослабленную проводку от самого выключателя, вы сможете исправить ее, отключив питание, удалив выключатель плохого освещения и проверив каждый провод и клеммный винт.
Если выключатель не работает даже после того, как вы это сделаете, вам может понадобиться новый выключатель света .
Однако, если у вас есть под рукой мультиметр, вы можете окончательно проверить, связана ли проблема с выключателями света или нет.
Если это автоматический выключатель, все может стать немного сложнее.
🧰
Как проверить выключатели света с помощью мультиметраЕсли у вас есть тестер напряжения или мультиметр под рукой, проверка выключателя света перед его установкой на место может избавить вас от множества проб и ошибок.
Иногда просто установить замену выключателя освещения — это самый простой способ решить проблемы с выключателем.
Мы описали этапы тестирования ниже.
- Безопасно снимите выключатель со стены (если вы еще этого не сделали). Обязательно сначала отключите соответствующий выключатель.
- Переключите тестер непрерывности на настройку «непрерывность» или «Ом».
- Для однополюсного выключателя поставьте по одному полюсу на каждую боковую клемму.
- Для трехпозиционного переключателя прикоснитесь одним полюсом к общему винту, а другим — к обычной боковой клемме. Обязательно проверьте обе боковые клеммы трехпозиционного переключателя.
- Если ваш мультиметр не показывает цифру «1», возможно, у вас неисправен выключатель света.
Обязательно проверьте обе боковые клеммы трехпозиционного переключателя.⭐
Мерцающая лампочкаЕсли у вас есть осветительная арматура или лампа, напрямую подключенная к одному из неисправных выключателей, проблема может проявляться как жужжание, мерцание или тусклый свет .
Хотя сам выключатель не всегда является причиной, проверить не помешает.
Перед удалением сработавшей сетевой розетки обязательно проверьте сами светильники на наличие проблем с лампочками.
Например, у многих возникают проблемы с подключением светодиодной лампочки к диммеру .
Если светодиодная лампа не предназначена для работы с диммером, она может постоянно мерцать.
Замените ее новой лампой , предназначенной для работы с вашим светильником, и диммером, чтобы устранить эту проблему.
Однако, если проблема не устранена, у вас может быть плохой контакт в выключателе света или рядом с ним.
Когда горячий провод плохо подсоединен к розетке, светильнику или электрическому устройству, цепь не замыкается должным образом, что приводит к мерцанию света.
🧰
Починить цепьУстранение проблем с переключателем освещения остается единственным способом вернуть освещение в его естественное и надежное состояние.
Если короткое замыкание находится внутри неисправного выключателя , вам необходимо безопасно снять накладку, вынуть выключатель из распределительной коробки и заменить его новым.
Однако, если у вас просто проблема с проводкой, вы можете решить ее, пересадив провода вокруг самого переключателя .
Обмотайте изолентой все оголенные провода, если у вас есть проблемы с заземлением или коротким замыканием.
⭐
Нет питания Если на неисправный выключатель света не подается питание, проблема может быть связана с несколькими причинами.
Ослабленный провод мог быть полностью отсоединен или, например, сработал автоматический выключатель.
К сожалению, неплотные соединения проводов могут быть чрезвычайно опасными .
Вспышка внутренней дуги из-за незакрепленного провода может представлять огромную опасность возгорания. На самом деле они вызывают сотен электрических пожаров в год .
Если у вас нет опыта работы с электрикой, ремонт неисправной проводки следует доверить профессионалу.
Электрик может сузить область проблемы с помощью незакрепленного или оголенного горячего провода.
Поскольку это может быть внутри ваших стен, а не непосредственно у выключателя света, это может быть сложная (и запутанная) работа, которую нужно выполнить самостоятельно .
⭐
Неисправный светильникИногда сработавшие автоматические выключатели создают впечатление, что виноват выключатель.
Однако фактическим виновником может быть неполная цепь освещения в вашем светильнике.
Хотя это можно исправить с помощью небольших электромонтажных работ, может быть сложно определить не работает ли какая часть прибора.
Убедитесь, что вы отключите ту же цепь на вашей распределительной коробке.
Прежде чем вы это сделаете, помните, что, возможно, будет лучше использовать ваше время и деньги, просто купив новый прибор, особенно если он стоит недорого.
Тем не менее, может быть целесообразно устранить неполадки , если прибор стоит дорого или имеет сентиментальную ценность.
Вы можете проверить целостность устройства , сняв его со стены или крыши (конечно, после отключения цепи на панели выключателя).
С помощью предыдущего мультиметра прикоснитесь одним концом к белому нейтральному проводу, а другим — к металлическому корпусу одной из розеток освещения.
Мультиметр покажет «0,000», если все работает как надо .
После этого проверьте черный провод , подключив один конец к нему, а другой конец к латунной части патрона.
Опять же, «0,000» указывает на непрерывность в этом случае .
Требуется непрерывность от белого и черного проводов к убедитесь, что прибор работает правильно .
🧰
Проверьте розеткуПервый сломанный механизм, который вы должны проверить, это неисправная розетка .
Проверить исправность розетки можно с помощью тестера напряжения.
Осторожно сделайте это перед отключением питания на сервисной панели.
Сначала снимите лампочку .
Затем прикоснитесь тестером к центру розетки при выключенном, а затем включенном выключателе освещения.
Если изменений нет, возможно, на розетку не подается питание.
🧰
Проверка балластаВо многих осветительных приборах используется балласт для регулирования входного напряжения.
Если вы видите следы ожогов, слышите жужжание или хлопки, или замечаете, что светильник излучает тусклый свет или медленно загорается, может быть виноват балласт .
Что касается ремонта дома, эти два решения оцениваются немного выше по шкале сложности .
Замена балласта и розеток освещения требует довольно сложных процедур сращивания проводов.
Если вы чувствуете себя неловко при их выполнении , не стесняйтесь обращаться за помощью к профессиональному электрику.
📱
Выключатель света не работает? Позвоните специалистам по номеру. Проблемы с электричеством никогда не доставляют удовольствия, когда звоните по номеру , но, проявив немного терпения и осторожности, вы сможете решить многие из них самостоятельно.
Хотите узнать больше об электрической системе вашего дома? Не стесняйтесь проверить остальные наши электрические статьи.
Если вы заметили, что в вашем доме не работает выключатель света, и у вас есть вопросы, на которые мы не смогли ответить здесь, свяжитесь с нами в Службе домашнего обслуживания Phyxter, чтобы узнать, обслуживаем ли мы ваш район.
Если вы живете в долине Оканаган, вы можете связаться с нашими экспертами по электротехнике непосредственно в Верноне и Келоуне.
Как подключить выключатель света
Электрическая проводка | Домашняя электропроводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проводные переключатели | Выход GFCI | Розетки | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Энергосбережение | Солнечные вытяжные вентиляторы | Электропроводка SIP дома | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Обучение электриков | Электробезопасность | Схемы подключения и символы | Электрический ремонт | Электрические книги | Электрические неисправности
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Резюме: Простая для понимания проводка выключателя света — полностью объясненная проводка выключателя света со схемами и изображениями с пошаговыми инструкциями, которые помогут вам. |
Узнайте, чем делятся другие, на Спросите электрика:
Я думаю, это здорово, что кто-то готов помочь другим вот так. Нам нужно больше таких людей в этом мире. Фил из города Думагете, Великобритания
Основные сведения о выключателе света для домашней электропроводки
Видео по электромонтажу Как подключить выключатель света ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить все правильно! Посетите мой канал на YouTube:
» Спросите электрика «
и подписывайтесь!Обратите внимание: чтобы проиллюстрировать проводку этих переключателей, Распределительные коробки и коробки для приспособлений не показаны, но явно необходимы для каждого приложения.
На этих схемах показано использование проводки Romex. метод.Эти кабели Romex содержат проводник заземления, который требуется также для всех приложений.
Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления. Если вы используете металлические коробки, заземляющий проводник должен быть присоединен к каждой коробке с помощью заземляющий винт с резьбой или прилагаемое крепление. Рамки выключателей которые имеют заземляющий винт, должны быть прикреплены к заземляющему проводнику как требуется.
стиль = «очистить: слева»>
Инструкции
Пояснение к электрической схеме №1
- Проводка переключателя показывает, что источник питания (Power In) начинается с распределительной коробки.
- Цепь электропроводки входит в распределительную коробку
- Черный провод — вход питания (источник) подключается к одной из винтовых клемм переключателя
- Проводка светильника выходит из распределительной коробки
- Черный провод — проводка выхода питания подключается к другой винтовой клемме переключателя
- Сращивание белых нейтральных проводов
- Провода заземления сращиваются и соединяются с выключателем и коробкой
ПРИМЕЧАНИЕ.
- Потолочные светильники
- Розетка, управляемая выключателем
- Полугорячая настенная розетка
- Потолочный вентилятор и светильник
- Стандартный тумблер
- Плоский кулисный переключатель
- Диммер
- Некоторые переключатели домашней автоматизации
Переключаемые «белые» провода показаны на другой электрической схеме Подробнее о проводных переключателях |
|
Как правильно подключить этот заземляющий провод?
Посмотрите, как выполняется разводка электрических розеток для дома.
Есть ли простой способ сделать это или я должен вызвать электрика?
Новая распределительная коробка должна быть надежно закреплена, а после завершения всех соединений проводки необходимо установить заглушку.
Этот тип переключателя можно найти в большинстве хозяйственных магазинов или у дистрибьюторов электроснабжения.
|
| ||||||||||
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. |
