Компьютерная настенная розетка, также как и телефонная, является компонентом кабельной системы, который не особо заметен конечному пользователю, но без него невозможно даже представить локальную сеть.

  Конструктивное исполнение розетки представлено двумя составляющими: пластиковым корпусом и установленным в него соответствующим стандартным разъемом. В телефонной розетке используется модуль RJ12, а в компьютерной – RJ45. При этом розетка может иметь как один порт, так и несколько, разное кроссировочное поле и прочее. Это будет зависеть от комплектации.

  «Интернет-розетки» или компьютерные настенные розетки представляют собой пассивное сетевое оборудование, предназначенное для подключения оконечных электронных устройств типа сетевых компьютерных карт к локальным сетям посредством патч-кордов. Разъемы коммутационных шнуров вставляются в гнезда RJ45. С обратной стороны расположены контакты, соединенные с коннекторами и используемые для крепления кабеля.

  Изделия торговой марки Cabeus характеризуются такими качествами, как высокое качество, надежность, простота и удобство эксплуатации. Востребованность продукции данного бренда обусловлена также ее практичностью, долговечностью и эстетичностью.





  Среди розеток различают компьютерные, телефонные и комбинированные устройства. По внешнему виду все они очень схожи, их отличием служит лишь число контактов. Для подключения телефонов используемая розетка содержит четыре контакта (разъемы стандарта RJ11), а для подключения компьютера – восемь (разъемы стандарта RJ45).

Телекоммуникационные розетки RJ45 подразделяются на 4 категории:

• RJ45 категории 5 предназначена для организации локальных сетейт со скоростью передачи данных, составляющей 100 Мбит/с;

• Розетка RJ 45 категория 5e настенная используется для сети с частотой 125 МГц. При задействовании двух пар скорость передачи – 100 Мбит/с, а при использовании четырех пар – 1000 Мбит/с;

• RJ45 категории 6 характеризуется скоростью передачи 1000 Мбит/с;

• Категория 6а отличается от предыдущей только пропускной способностью – 10 Гбит/с.

  По способу крепления все вышеперечисленные категории делятся на внутренние (розетка крепится в монтажной коробке) и внешние.



Подключение розетки

  Следуя рекомендациям, приведенным ниже, подключить компьютерные, телефонные или

комбинированные розетки достаточно просто, следовательно, с этим процессом можно справиться без посторонней помощи. Как правило, чтобы подключить кабель к розетке, специальные приспособления не нужны, но бывают и исключения.

Пошаговая инструкция подключения:

1. Для монтажа розетки следует подготовить витую пару. В дальнейшем этот сетевой кабель нужно будет спрятать в соответствующий канал либо укрыть в стене, оставив при этом от 0,5 м до 1 м свободным;
2. Основу сетевой розетки следует вмонтировать в стену таким образом, чтобы свободный конец кабеля проходил сквозь нее;
3. Используя соответствующий инструмент, требуется снять часть изоляционной обмотки сетевого кабеля;
4. Провода витой пары следует отделить друг от друга и расправить;
5. Теперь нужно взять вторую часть розетки, с обратной стороны которой имеется цветовая схема, соответствующая расцветке проводов сетевого кабеля;
6. Требуется внимательно вмонтировать жилы кабеля в розетку, следя за тем, чтобы они совпали с ее цветовой схемой, закрепить провода и собрать обе части розетки воедино;
7. Сетевую розетку при помощи шурупов и отвертки/шуруповерта следует зафиксировать  на стене.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Рекомендуемые статьи

Модернизация навесных шкафов серии ШРН-ЭКОНОМ

01

March

2022

Антикризисная линейка навесных телекоммуникационных шкафов серии ШРН-ЭКОНОМ – это бюджетное решение для размещения активного сетевого и кроссового оборудования.

Открыть

Различия между разными типами выключателей

18

March

2022

В нашей статье по выключателям света мы хотим объяснить различия между разными выключателями и прояснить вопрос о том, какой выключатель лучше всего подходит для какой цели.

Открыть

Основные вопросы, связанные с монтажными шкафами

01

April

2008

В связи со значительным расширением использования компьютерных технологий, сегодня ни одна более-менее крупная компания не обходится без эксплуатации коммуникационных шкафов.

Открыть

Что такое самонесущий диэлектрический оптоволоконный кабель?

20

August

2021

Самонесущий диэлектрический оптический кабель — это тип кабеля, который может удержать себя между конструкциями и не содержит токопроводящих элементов.

Открыть

Пассивное сетевое оборудование

18

April

2016

Краткое содержание:

1. Соединительные компоненты
2. Распределительное оборудование

В статье вы ознакомитесь с пассивным оборудованием, к которому относятся соединительные компоненты, распределительное оборудование и прочее.

Открыть

Виды кабель-каналов IEK

02

July

2020

Торговая марка IEK известна у нас в стране более 20 лет. За эти годы российская компания стала гарантом надежной работы разнообразного электротехнического оборудования. Высокое качество продукции и полное соответствие декларируемым техническим характеристикам позволило компании приобрести доверие потребителей.

Открыть

Рекомендуемые товары

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-1 одинарная

розетка RJ12 настенная — телефонная — неэкранированная — разъем 6P4C — 1 порт — цвет белый — 4 винтовых контакта

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-1 одинарная

Артикул: WS-6P4C-TEL-1

Цена: 36,00 ₽

От 25 000 ₽ 33,60 ₽

От 100 000 ₽ 31,20 ₽

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-2 двойная

розетка RJ-12 настенная — телефонная — неэкранированная — разъем 6P4C — 2 порта — цвет белый — 8 винтовых контактов

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-2 двойная

Артикул: WS-6P4C-TEL-2

Цена: 60,80 ₽

От 25 000 ₽ 56,80 ₽

От 100 000 ₽ 53,60 ₽

Компьютерная розетка RJ-45 Cabeus WS-8P8C-Cat. 6-SH-2 двойная

розетка RJ-45 настенная — категория 6е — экранированная — разъем 8P8C — 2 порта — цвет белый — Dual IDC

Компьютерная розетка RJ-45 Cabeus WS-8P8C-Cat.6-SH-2 двойная

Артикул: WS-8P8C-Cat.6-SH-2

Цена: 253,60 ₽

От 25 000 ₽ 237,60 ₽

От 100 000 ₽ 221,60 ₽

Как подключить телефонную розетку

Содержание:

Монтаж телефонных сетей и других аналогичных коммуникаций выполнить гораздо проще, по сравнению с электрическими линиями. Это связано с отсутствием напряжения, опасного для жизни и здоровья людей. Однако даже здесь имеется своя специфика и определенные трудности. Например, очень многие не до конца представляют себе, как подключить телефонную розетку. Большое количество современных конструкций телефонных аппаратов и соединительных устройств требует тщательного выбора наиболее подходящего варианта.

Виды телефонных розеток

Все телефонные розетки разделяются на три основные категории:

• Розетки «Евро» встраиваемые.
• Телефонные розетки внешние.
• Розетки старого образца.

Вся продукция отличается между собой только внешним видом. Порядок подключения у каждого типа практически одинаковый и не имеет существенных отличий. В свою очередь все современные телефонные розетки и коннекторы также разделяются на три основные категории.

Модель RJ11 с двумя проводами встречается очень редко. Гораздо чаще встречается вариант RJ14, где имеется 4 провода и 4 контакта. Большинство моделей телефонных розеток выпускаются именно под такой тип коннектора. Подключение одной домашней линии осуществляется с помощью двух средних контактов №№ 2 и 3. Очень часто в офисах требуется подключить вторую телефонную линию. Для таких случаев предусмотрены контакты № 1 и 4. Если конструкция розетки накладная, то подключение телефонной линии выполняется к двум средним контактам проводами красного и зеленого цвета.

Существует розетка RJ25, имеющая три контакта. Такую розетку нежелательно приобретать, если планируется ее подключение своими руками. В том случае, когда такая розетка все-таки приобретена, одну телефонную линию нужно подключать с помощью контактов №№ 3 и 4. К ним подводятся провода красного и зеленого цвета.

При подключении телефонного кабеля для любого типа розеток подойдут любые коннекторы RJ11, RJ14 или RJ25. Они имеют одинаковые размеры и различаются лишь числом контактов. Цветовая маркировка проводов соблюдается по общепринятой схеме. Например, для накладной розетки используются красные и зеленые провода, отходящие от контактов к коннектору.

В доме или квартире подключение телефонной розетки обычно выполняется двухжильным проводом. В офисах и других местах, где используется несколько телефонов, подключение телефонных розеток может быть выполнено телефонным кабелем с двумя, четырьмя или шестью проводами. В компьютерных сетях применяются .

Подготовка к подключению

Прежде чем приступать к самостоятельному подключению, необходимо провести определенную подготовительную работу. Для монтажных работ понадобится сама розетка, бокорезы или другое приспособление для снятия изоляции, отвертка и тестер.

Розетки старого образца марки РТШК-4 до сих пор используются, поэтому периодически приходится сталкиваться с их установкой или переустановкой. Для их подключения необходим двухпроводной кабель сечением от 0,3 до 0,5 мм 2 , например, КСПВ 2х0,5 или ТРП. При установке розеток использовался конденсатор, емкостью 1 мкф для проверки телефонной линии на момент звонка. Он применялся только для одной розетки.

В настоящее время конденсаторы для розеток не требуются, что способствует улучшению качества работы телефонных линий. Поэтому для их монтажа требуется минимум инструментов и материалов.

Инструкция подключения телефонной розетки

Во время подключения необходимо соблюдать определенные правила и последовательность работ. Все действия нужно выполнять в защитных перчатках. Дело в том, что даже в спокойном состоянии телефонная линия находится под напряжением примерно 60 вольт. При касании проводов мокрыми руками возникают довольно неприятные ощущения. Более опасным становится напряжение во время звонка, достигающее уже от 100 до 120 вольт.

С помощью бокорезов или другого инструмента нужно аккуратно снять изоляцию с проводов таким образом, чтобы на жилах не образовалось насечек. Насечки на жилах в дальнейшем могут привести к перелому провода.

Далее снимается крышка корпуса розетки, внутри которой имеются красный и зеленый провода, располагающиеся по стандарту на верхних клеммах. К ним подключается телефонная линия. Довольно редко встречается расположение проводов на средних контактах №№ 3 и 4 или даже на №№ 2 и 5.

Провода в розетке должны подключаться к телефонной линии соответствующим образом: красный соединяется с минусом, а зеленый — с плюсом. Полярность при подключении не имеет большого значения, однако для некоторых телефонных аппаратов это бывает очень важным. Полярность в телефонной линии определяется с помощью тестера. При неправильном подключении показания значения напряжения на приборе будут отрицательными. Если же тестер отсутствует, можно воспользоваться разрезанной сырой картофелиной, куда втыкаются оголенные концы провода. Возле положительного конца цвет картофеля будет другим.

После подключения корпус розетки закрепляется в нужном месте с помощью двухстороннего скотча. После этого защелкивается крышка и проверяется работоспособность телефона.

Скрытая установка телефонной розетки

Более сложным вариантом считается установка скрытой телефонной розетки. Для ее установки потребуется перфоратор с коронкой, крепежные детали, инструмент для снятия изоляции, отвертки и тестер.

Предварительно к месту установки прокладывается телефонный провод, укладываемый в штробу, кабель-канал, или проложенный по плинтусу. После этого подбирается наиболее подходящая насадка для перфоратора, чтобы сделать отверстие для монтажной коробки на достаточную глубину. Коробка устанавливается в готовое отверстие и закрепляется дюбелями или саморезами.

Затем телефонный кабель нужно подключить к розетке по такой же схеме, как и для накладного изделия. Корпус розетки с подключенным проводом помещается в монтажную коробку и закрепляется с помощью распорных винтов вровень с поверхностью стены. В завершение устанавливается внешняя рамка и накладка, после чего проверяется работоспособность розетки.

Схемы подключения телефонных розеток

Для подключения телефонных розеток могут использоваться различные схемы. Представленный вариант охватывает все возможные подключения, вплоть до параллельного телефона. В случае необходимости, особенно в офисах, телефон может подключаться к модему.

Схема дополняется и другими полезными элементами. Например, для того чтобы отключить параллельный телефон, предусмотрен специальный выключатель. Для выравнивания сигнала на линии могут устанавливаться специальные микрофильтры. Кроме того, та или иная схема подключения зависит от используемых деталей и элементов. Следует учитывать специфику дома, квартиры или офиса, их планировку и другие особенности.

Обзор продуктов | Шнайдер Электрик

• se.com/ww/en/work/products/residential-and-small-business/»>

  Жилой сектор и малый бизнес

• Автоматизация и управление зданием

• Низковольтные изделия и системы

• Аккумулятор солнечной энергии и энергии

• se.com/ww/en/work/products/access-to-energy/»>

  Доступ к энергии

• Распределение среднего напряжения и автоматизация сети

• Критическая мощность, охлаждение и стойки

• Промышленная автоматизация и управление

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

• Диапазоны: 77

• Диапазоны: 58

• Диапазоны: 32

• Ассортимент: 24

  Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…

• Диапазоны: 32

• Диапазоны: 59

• Диапазоны: 27

  Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. От компактных предварительно спроектированных систем до комплексных решений, спроектированных по индивидуальному заказу…

• Диапазоны: 34

  Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

Как подключить телефонную розетку: схема и этапы установки

Несмотря на стремительное падение популярности стационарных телефонов, не так много людей, готовых отказаться от них наотрез. Согласитесь, бывает, что без традиционного подключения иногда обойтись крайне сложно или даже невозможно.

Для подключения устройства к коммутационной сети необходим слаботочный узел, установкой которого можно заняться лично. Мы подробно расскажем, как подключить телефонную розетку без вызова мастера.

В схемах и способах нет абсолютно ничего сложного, а предложенная нами полезная информация, а также фото и видео помогут разобраться с вопросом.

Содержание статьи:

• Особенности конструкции телефонной розетки
• Старые и современные стандарты устройства
• Схемы подключения и способы подключения
• Как подключить телефонную розетку
  • Этап №1: Проведение подготовительных работ
  • Этап №2: Зачистка концов жил
  • Этап №3: Подключение Розетка Провода
• Выводы и полезное видео по теме

Особенности конструкции телефонной розетки

Конструкции стационарных телефонов изменяются и совершенствуются с каждым годом. А современные устройства значительно превосходят своих предшественников, выделяясь на фоне их высокой надежностью и простотой использования.

Для обеспечения бесперебойной работы устройства необходимы два условия:

1. Наличие действующей линии связи от АТС.
2. Возможность электрического подключения стационарного устройства к этой линии.

Единственное, что не меняется в сфере телефонии, так это принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и способах соединения.

Старый и новый варианты телефонной коммутации представлены в фотоподборке:

Фотогалерея

Фото

Телефонная розетка необходима для создания прочного, но быстро подключаемого стационарного телефона к стационарным телефонным линиям

Розетка для подключения телефона может быть установлена ​​отдельно или в формат блока силовых и коммутационных розеток

По сей день в домах старой постройки, бюджетных организациях, которым более 15-20 лет, стоят линии с розетками советского образца. Устаревший тип соединения РТШК-4

Теперь слаботочные сети комплектуются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения установки и подключения розетки внутренняя часть устройства снабжена бирками и цветовыми кодами, помогающими правильно подключить контакты

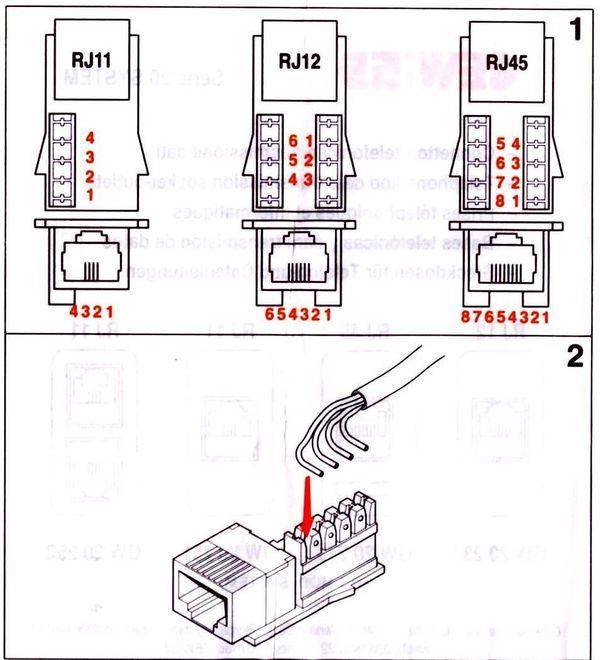

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют аналогичную конструкцию и размеры, но комплектуются разными пластиковыми вилками. Форма и размеры ступенек не позволяют подключить телефон к розетке RJ45

Для подключения двух конструктивно разных моделей телефонов, например, устаревшей проводной и радиомодификации, используются комбинированные варианты с возможностью установки старой вилки и вилки RJ

В комбинированной розетке разъем RJ расположен сбоку , и контактные отверстия для подключения вилки на лицевой стороне

Цель установки розетки для подключения телефона к линии

Блок встроенной розетки с телефонной розеткой

Устаревший тип подключения телефона РТШК-4

Телефонная розетка, совместимая с RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковая вилка для телефонной розетки типа RJ

Гибридная телефонная розетка

Расположение комбинированных розеток

Несмотря на различия в конструкции и подключении методов, любая телефонная розетка традиционно включает в себя три основных элемента:

• Корпус — из диэлектрического материала (керамического или пластмассового).
• Контакты — подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
• Клеммы — адаптеры, необходимые для подключения проводов.

Электрические контактные розетки стационарной розетки утоплены в корпус. Это решение защищает устройство от случайного короткого замыкания.

В продаже есть одно- и многоконнекторные модели. Первые предназначены для подключения одного устройства, вторые позволяют переключать сразу несколько устройств.

Подключение телефона для создания стационарной связи осуществляется через розетку, идущую в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи претерпели ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось полностью без использования розеток.

Для создания замкнутой токовой петли провода просто скручивались между собой, либо соединялись любым другим доступным способом.

В 80-х годах прошлого века линии АТС соединялись двухжильным медным проводом. А для обеспечения быстроразъемного подключения телефона использовались розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «гнездо для четырехконтактных подключаемых телефонов».

Корпуса таких устройств снабжены защитным ключом — пластмассовым соединением, предотвращающим неправильную установку вилки в розетку

В конструкцию РТШК-4 входят ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая — позволяет подключить дополнительную линию при условии, что оба устройства находятся на одном телефонном номере.

Вместо устаревших моделей стандарта РТШК-4, в результате широкого распространения микропроцессорных технологий, активно использовалось оборудование Registered Jack с маркировкой «RJ». Он соответствует международным стандартам IEC 60884-1 и 60669-1.

Современное унифицированное оборудование слаботочных цепей позволяет подключать к цепи до четырех пар рабочих контактов

Подключение современных моделей стационарных телефонов для использования на бытовом уровне осуществляется через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полость пластикового модуля и обозначаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические штекеры, заглублены жилы питающего провода. Для подключения устройств к телефонным линиям линейного типа рекомендуются модели стандарта RJ-11.

В центральной части пластикового модуля, называемого манипулятором, расположены латунные контакты, посредством которых создается электрическая сеть между телефоном и телефонной станцией

Для подключения двух устройств к отдельным линиям и создания офисных АТС, устройств Используется стандарт RJ-12 и RJ-14. Универсальные четырехпроводные разъемы подходят для большинства моделей телефонного оборудования.

Для подключения сразу нескольких устройств нужно только собрать розетки последовательно в блоки, соблюдая схему: первая линия подключается к контактам №2 и №3, а вторая – к №1 и №3 4. Устройства этой серии больше используются для создания мини-АТС для обустройства офисных помещений.

Модель с комбинированным разъемом РТШК-4 и РГ-11 в основном используется при необходимости подключения винтажного эксклюзивного старого телефона с новой телефонной проводкой

Установка адаптера позволяет подключать вилки как старого, так и нового стандарта к линиям, оборудованным с применением современной техники.

Основное отличие устройств RJ-25 — три пары рабочих контактов. По этой причине подключение такого оборудования может выполнить только квалифицированный специалист, хорошо разбирающийся в телефонии и электрике.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи используются только два контакта, расположенных ближе к центру

В факсах, модемах и других сложных устройствах связи также используется стандарт RJ-45. При подключении устройств основное внимание уделяется сочетанию пластиковых клавиш.

Несмотря на конструктивные различия между старым и новым стандартами, вилки приборов имеют схожие разъемы и размеры. Устройство подключается к сети всего через два контакта. Только в современных моделях используются только средние контакты.

Желающим ознакомиться с особенностями подключения поможет фотогалерея:

Фотогалерея

Фото

Внешний вид накладной телефонной розетки

Телефонный патч-корд с разъемом RJ-12

Телефонная розетка внутренняя

Схема подключения розетки с двумя разъемами

Схема подключения с и способы подключения

Подключение телефонной розетки намного проще, чем ее электрического аналога. Но процесс, предполагающий работу с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки достаточно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно использовать один из двух способов установки:

• открытый — предполагает установку в пути;
• закрытый — в котором телефонная линия скрыта внутри стены.

При выборе способа укладки ориентируются на конструкцию стен, условия эксплуатации линии связи и вычурность оформления самого помещения. Накладные розетки выглядят не очень эстетично, зато идеальны по скорости обслуживания: их можно снять с опоры за считанные минуты и оценить целостность контактов.

Открытый способ можно осуществить совсем без крепления на стену, расположив устройство на полу, а ведущий к нему кабель скрыть под плинтусом

Для защиты открытых проводов от механических повреждений используйте декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. В них удобно следить за состоянием провода через одно-двухсторонние защелкивающиеся панели.

Для закрытой прокладки наиболее распространен кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка из полиэтилена, окрашенного в белый цвет.

Телефонная линия также проложена с использованием распределительного кабеля ТРП. Имеет разделительную основу. Жила этого однопарного провода также изготовлена ​​из меди и изолирована полиэтиленом.

Для удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливаются отдельно в стену, а входят в блок розеток

Для оформления мест подключения и уменьшения их заметности для посторонних глаз устройства размещаются за экранами телевизоров и мониторами, а также встраиваются за фасад настенной мебели.

Отдельной строкой выделить розетки, встроенные в плинтус. Главное, выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. В противном случае со временем он начнет отходить от основы, обнажая неэстетичные швы.

Как подключить телефонную розетку

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 вольт. Но даже низкое напряжение все же может создать ток, причиняющий дискомфорт человеку.

В момент звонка по телефонной линии напряжение вообще поднимается до показателя 110-120 Вольт. И он способен причинить сильную боль при контакте. До значения 12 вольт оно снижается только после снятия трубки.

Все работы по подключению существующей телефонной линии с соблюдением техники безопасности рекомендуется проводить в защитных резиновых перчатках.

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии установки электрических розеток. Поскольку на сегодняшний день наиболее распространены устройства со стандартом J-11 и J-12, тонкости подключения телефонной розетки мы рассмотрим на их примере.

Этап №1: Проведение подготовительной работы

Первое, что нужно сделать, это изучить закономерности внутренней коммуникации. Они прилагаются к инструкции к продукту.

При подключении стандартов J-11 и J-12 проблем быть не должно: нужно просто подключить провода соответствующей полярности. Главное, чтобы в подходящей к прибору вилке провода выводились в зеркальном отображении контактов розетки.

Если вы по незнанию приобрели и планируете установить стандарт J-25, в конструкции которого предусмотрено 6 контактов, используйте для подключения только 3-й и 4-й контакты.

По стандарту к каждому контакту подключается провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

При планировании использования аппарата старого стандарта стоит побеспокоиться о приобретении универсального выход заранее. Он оснащен четырехконтактным разъемом и коннектором. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Необходимо заранее определить и нанести на карту место и .

Из инструментов для работы необходимо подготовить:

• строительный уровень;
• поперечный нож;
• вольтметр;
• отвертка;
• кусачки;
• графитный карандаш;
• защитные перчатки;
• Двусторонний скотч;
Пробойник
• (при установке новой точки).

При выборе отвертки ориентируются на тип поверхности и размеры шурупов, используемых для крепления. Чтобы свести к минимуму вероятность поражения электрическим током, все манипуляции лучше производить отверткой, ручка которой изолирована.

Определив место установки точки подключения, с помощью строительного уровня отрегулируйте горизонтальное и вертикальное положение

Для подключения розетки скрытого типа необходимо предварительно проделать в стене отверстие для ее установки — . Это можно сделать с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такой работы можно выполнить обычным молотком с зубилом. А вот ручной труд потребует гораздо больше времени и сил. Затем к проделанной яме необходимо прорыть канал для прокладки телефонного кабеля.

Есть определенные нюансы при установке сокета в .

Этап №2: Зачистка концов жил

Перед началом плавки жил необходимо зачистить концы проводов, сняв наружный слой. Достаточно оголить крайние 4 см провода.

При зачистке телефонного кабеля помните, что его очень легко повредить. А сломанные жилы приведут только к сбоям в работе оборудования. Поэтому важно использовать специализированный .

Так как не всегда удается точно выполнить резку с первого раза, опытные мастера рекомендуют при укладке кабеля делать определенный запас по длине кабеля. Лишнюю проволоку потом можно спрятать под кожух устройства.

Зачистку концов кабеля следует производить очень осторожно, используя поперечный нож, заточенное лезвие или бокорезы.

Задача мастера зачистить концы проводов от оплетки так, чтобы они были целыми и не имели каких-либо дефектов при оголении.

Шаг №3: Подключение проводов розеток

Зачищенные провода с открытыми жилами подключаются к разъемам самой коробки, ориентируясь на обозначения, указанные на передней панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими из плоскости стены на 50-80 мм.

Специалисты рекомендуют проверять полярность контактов при подключении проводов, используя для этого тестер.

Для соблюдения полярности при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом Соблюдайте полярность, существует большой риск того, что телефон время от времени выйдет из строя во время работы.

На этом этапе требуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 вольт.

Вводные жилы кабеля надеваются на хомут и туго затягиваются специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Стыки изоленты заматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя штекерными контактами, используются только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса защелкой и зафиксировать ее винтами. Готовую розетку крепят к стене или полу, «посадив» ее на двусторонний скотч.

При закрытом способе установки, следя за тем, чтобы провода не переплетались в розетке, согласно нанесенной маркировке, внутренний блок монтируется на стену. Придав блоку нужное положение, конструкцию фиксируют распорными винтами и саморезами.

На завершающем этапе осталось только устранить зазоры между розеткой и стеной, замазав ее гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.
