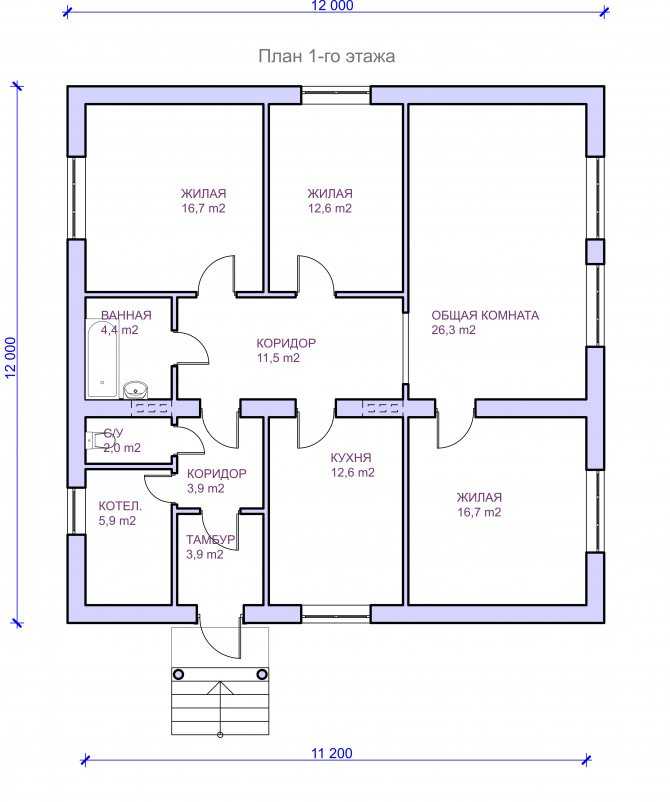

alexxlabПроект дома 10 на 12 одноэтажный, план и планировка дома одноэтажного, цена.
Если вы проживаете большой семьей в маленькой и неуютной городской квартире, и купить более просторное жилье в большом городе не хватает средств, стоит обратить внимание на проект дома 10 на 12 одноэтажный. В таком просторном доме для всех членов семьи найдется уютный угол. Для его постройки использовали профилированный брус отличного качества, поэтому дом получился прочным и надежным. Стены строения возведены на столбчатом фундаменте, четырехскатная крыша покрыта ондулином. В доме установлены современные окна ПВХ, а перед входом пристроена уютная терраса. Находится такой загородный объект в окружении лесного массива, поэтому его жильцы смогут любоваться великолепными пейзажами. А еще радует тот факт, что дом окружен большим зеленым участком, на котором можно разбить сад и грядки под огород. Территория перед домом и садовые дорожки выложены тротуарной плиткой. Весь садовый участок по всему периметру обнесен деревянным ограждением, охраняя сад и огород от проникновения посторонних извне.
Кроме террасы 17,50 кв. м, план дома предусматривает холл 7,27 кв. м, кухню гостиную 22,44 кв. м, три спальни 10,86 кв.м, 22,80 кв. м, 22,44 кв. м и просторный санузел 6,30 квадратных метра.
Проект: ОД-34
Размеры: 10х12 м.
Площадь: 109,61 кв.м.
Этажность: один этаж
Тип материала: брусовое исполнение
Цена: профилированный брус 100х150 мм.(толщина стены 10см.): 000.000 руб
Цена: профилированный брус 150х150 мм.(толщина стены 15см.): 000.000 руб
Цена: профилированный брус 150х200 мм.(толщина стены 20см.): 000.000 руб
Тип материала: каркасное исполнение
Цена: толщина утепления 100мм.
(плитный утеплитель Rockwool), отделка вагонка: 000.000Цена: толщина утепления 200мм (плитный утеплитель Rockwool), отделка вагонка: 000.000
(плитный утеплитель Rockwool), отделка вагонка: 000.000
- Комплектация одноэтажного каркасного дома
- Комплектация одноэтажного дома из бруса
Техническое описание:
| Фундаменты Столбчатый: | Предлагаем три варианта фундамента. Опорно-столбчатый фундамент. Базовый и доступный фундамент, столбчатый на опорах из блоков. Блок с размерами 20х20х40см, в одной опоре 4 шт. блока (высота над землёй) 40см. Подробнее столбчатый фундамент |
|---|---|
| Свайный: | Свайно-винтовой фундамент. Длинна сваи металлической 2,5 м., диаметр ствола 108 мм., толщине стенки ствола 4 мм., диаметр лопасти 300 мм. и толщина лопасти 4-5 мм. рабочая нагрузка на винтовую сваю составляет не менее 4 т. (По СНиП 2.02.03-85. Свайные фундаменты).Снаружи свая покрывается антикоррозийным составом до монтажа. |
| Ленточный: | Ленточный мелкозаглубленный фундамент. Основные размеры армированной бетонной ленты 40х20, 70 х20, 30х80 см. В монтаж входит рытье траншей, устройство опалубки, арматурного каркаса, заливка готовой бетонной смесью, доставляемой миксером на объект, устройство продухов в цоколе. Подробнее ленточный фундамент |
| Обвязка | Брус целиковый 150х150 мм Подробнее обвязка |
| Половые лаги: | Брус 100х150 мм, через 90-100 см. Подробнее лаги |
| Капитальные стены: | Строганный профилированный брус 95х145 (145х145мм, 190х145мм), на джутовом полотне. Подробнее профилированный брус |
| Джут: | Межвенцовый утеплитель «джут», джутовое волокно прокладывается между рядами бруса. Подробнее джут |
| Тип рубки: | Тип рубки стен сруба «в тёплый угол»(шип-паз) Подробнее рубка углов |
| Стены 1-го этажа: | Строганный профилированный брус 95х145мм на джуте. Подробнее перегородки 1 этажа |
| Стены 2-го этажа: | Нет |
| Фронтоны: | Брусовые: строганный профилированный брус 95х145мм (145х145мм 190х145мм) Подробнее фронтон. Или каркасно-щитовые (с отделкой вагонкой) |
| Утепление: | Пол и потолок на 100мм, утеплитель «ursa» (или аналоги), с прокладкой пароизоляционной плёнки. Подробнее утепление |
| Двери: | Входная – металлическая. Филенчатые, обналиченные, без фурнитуры, размером 2х0,8 м. Подробнее двери |
| Окна: | Деревянные с двойным остеклением, с фурнитурой, обналиченные, размером 1,0х1,2 м. Подробнее окна |
| Стропила: | Стропила из доски 40х150мм с шагом не более 0,9м Подробнее стропила |
| Обрешётка: | Обрешетка выполняется из обрезной доски толщиной 20 мм с шагом не более 400мм. Подробнее обрешётка |
| Кровля: | Ондулин (на выбор: красный, зеленый, коричневый). Подробнее ондулин и кровля |
| Пол черновой: | Конструкция пола состоит из пирога: черновой – обрезная доска 20 мм, чистовой – шпунтованная доска 28 мм, с парогидроизоляцией изоспан и утеплением «ursa» (100 мм). Подробнее черновой пол |
| Пол чистовой: | Чистовая доска пола шпунт 28мм. Подробнее чистовой пол |
| Высота: | Высота этажа – 2,5 м. (18 венцов). |
| Потолки: | Потолки подшиваются сухой вагонкой, сорт B. Подробнее потолки |
| Пароизоляция: | Паро- и гидроизоляционные «изоспан» («ондутис»). Подробнее пароизоляция |
| Лестница: | Лестница деревянная на второй этаж одномаршевая(двухмаршевая) с перилами и ограждением из резных балясин. Подробнее лестницы |
| Карнизы: | Карнизы (свесы), поднебесники подшиваются вагонкой. Подробнее карниз |
| Наличники: | Наличники на оконные или дверные проёмы с двух сторон |
| Углы внутри: | На все стыки потолка,стен и пола прибивается плинтус |
| Углы снаружи: | Углы стен снаружи прикрываются наличниками |
↓ ↓ ↓
Дополнительно к комплектации можно заказать:
| Металлочерепица: | Замена кровельного материала на металлочерепицу. Подробнее металлочерепица |
|---|---|
| Профнастил: | Замена кровельного материала на профлист. Подробнее профнастил |
| Окна ПВХ: | Пластиковые окна однокамерыне или двухкамерные (любые размеры) |
| Перегородки: | Дополнительно заказать брусовые перегородки (расчёт за 1п.м.) |
| Утепление: | Дополнительно заказать увеличения утепления до 150 илит 200мм. Подробнее утепление |
| Деревянные нагеля: | Заказать сборку на деревянные нагеля сруба Подробнее деревянные нагеля |
| Антисептирование: | Дополнительно заказать антисептирование нижней обвязки и черновых полов. Подробнее антисептирование |
| Крыльцо: | Дополнительно заказать крыльцо (расчёт за 1кв.м.) Подробнее крыльцо |
| Терраса: | Дополнительно заказать открытую террасу к дому (расчёт за 1кв. м.) Подробнее террасы |
| Туалет: | Дополнительно заказать туалет деревянный, размерами 1,2х1,0, каркасно-щитовой. |
| Бытовка: | Дополнительно заказать бытовку деревянную, размерами 2,3х3,0 снаружи отделка вагонка, внтури двп |
| Сухой брус: | Дополнительно заказать сухой брус камерной сушки взамен естественной влажности. Подробнее сухой брус |
| Двойная обвязка: | Дополнительно заказать двойную обвязку(второй обвязочный венец в основание). Подробнее двойная обвязка |
| Венец (ряд) бруса: | Дополнительно заказать венец(ряд) из профилированного бруса для увеличения высоты этажа. |
| Ройки(обсада): | Дополнительно заказать ройки(обсаду), обсадные бруски в оконные и дверные проёмы. Подробнее обсада |
>>> подробнее дополнительные услуги
- Выберите цвет кровли(ондулин)
- Выберите профиль бруса
- Выберите фундамент для дома
- Выберите тип кровли для дома
- Выберите пристройку для дома
- Выберите ограждение
Перечень материалов, применяемых в строительстве
Строительные материалы
Собственное производство профилированного бруса
>>> подробнее о производстве
Проект одноэтажного дома 10х12 современный каркасный дом.
|
Подготовительные работы |
|
|---|---|
|
Проект дома |
· Разработка индивидуального проекта |
|
Комплект документов |
· Подготовка комплекта документов для согласования в БТИ |
|
Оценка строй. площадки |
· Предварительный выезд инженера на строительный объект |
|
Геология участка |
· Пробное бурение фундамента в 2-х — 3-х точках |
|
Фундамент |
|
|
|
· ВС-108/300/2500мм. |
|
Гидроизоляция |
Двойная гидроизоляция фундамента — гидростеклоизол |
|
Ввод коммуникаций |
|
|
(канализация + водоснабжение) |
Ввод закладных утепленных труб D110мм. для подключения к септику (ЦК) и скважине/колодцу (ЦВ). |
|
Каркас |
|
|
Цокольное, потолочное перекрытие |
· Балки цокольного перекрытия изготавливаются из доски 50х200мм, с шагом 580мм. |
|
Наружные и внутренние несущие стены |
· Обвязка каркаса: брус 150*150 мм. |
|
Межкомнатные перегородки |
· Вертикальные стойки из строганной доски камерной сушки |
|
Кровельная система |
Усиленная стропильная система из доски 150*50 мм, 1 сорта, с шагом 580 мм. |
|
Вся силовые конструкции антисептируются специальным био защитным составом Neomid 430ECO. |
|
|
Теплоизолязия |
|
|
Наружные стены |
Экологичный плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС Скандик или Paroc EXTRA Лайт в 2 слоя (150 мм). |
|
Межкомнатные |
Экологичный плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС Скандик или Paroc EXTRA Лайт в 2 слоя (100 мм). |
|
Пол первого этажа |
Экологичный плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС Скандик или Paroc EXTRA Лайт в 2 слоя (150 мм). |
|
Чердачное перекрытие (потолок первого этажа) |
Экологичный плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС Скандик или Paroc EXTRA Лайт в 2 слоя (150 мм). |
|
Кровля |
|
|
Металлочерепица |
· Покрытие: полиэстер, с гарантией качества 15 лет. |
|
Подшивка свесов и |
· Пластиковая водосточная система. |
|
Высота потолка 1-го этажа |
· 2,5 м. |
|
Отделка потолков 1-го этажа |
· Сухая обшивочная доска «евровагонка», класса АВ |
|
Покрытие полов 1-го этажа |
· Шпунтованная деревянная доска пола, 35мм. |
|
Наружная отделка фасада |
· Обшивочная доска камерной сушки «имитация бруса», толщиной 16мм. |
|
· Вентилируемый фасад: контр. брус 35*35 мм. |
|
|
· Отделка наружных и внутренних углов дома |
|
|
Внутренняя отделка |
· Обшивочная доска камерной сушки «имитация бруса», толщиной 16мм., класса АВ. |
|
· Отделка оконных и дверных проемов |
|
|
· Плинтусение потолков, полов, отделка углов комнат |
|
|
Двери |
· Входная металлическая дверь с зимним утеплением. |
|
· Межкомнатные филенчатые двери с установкой петель, наличников и ручек. |
|
|
Окна
|
· Оконные конструкции ПВХREHAUBlitz New. Стандартных размеров. |
|
· Установка подоконников ПВХ, шириной 200мм. |
|
|
Монтаж металлических оцинкованных отливов. |
|
|
Доставка |
Бесплатная доставка строительных материалов до 100 км от МКАД |
|
Преимущества работы с нами |
|
|
Поэтапная оплата |
· 5% — при подписании договора |
|
· 30% — фундамент |
|
|
· 30% — силовой каркас |
|
|
· 30% — кровля |
|
|
· 5% — окончание строительства и подписание акта приема-сдачи |
|
|
Гарантия |
· 7 лет |
|
Организация проживания строительной бригады и аренда генератора |
· Строительная бытовка на период строительства (по требованию) |
|
Надзор за производством строительно-монтажных работ |
· Постоянный технический надзор. |
|
Сдача строй. площадки |
· Вывоз строительного и бытового мусора с участка Заказчика |
, ТУ 5260-001-84045723-2011
, класса АВ.
Производство: Россия.
Свыше 100 км оплачивается дополнительно.
План дома 10×12 с 5 кроватями
Просмотры сообщений: 10 083
Планы дома 10х12 с 5 спальнями PDF Планы этажей
Планы дома 10х12 Планы первого этажа Имеет:
Во-первых, парковка снаружи дома. Красивый вход на террасу перед домом размером 4×2м. Когда мы идем от входной двери, небольшая гостиная 4×6 м идеально подходит для этого дома, она красивая и современная. Светлая кухня 4х4м с выходом на задний двор 1,5х4м. Обеденная зона 3,5х4м, она чистая и красивая. Ванная комната мульти размером 2х2,2м. Стиральная машина на кухне, кладовка под лестницей. Размер спальни 5 4х4м, а размер кабинета 4х4м.
Второй этаж: Многофункциональный санузел размером 2х2,5м. Размер главной спальни 4×6 м, в ней есть большое стеклянное окно с кроватью размера «queen-size», письменный стол для макияжа и шкаф, ванная комната 2×2,5 м. Спальни 2 размером 4×4 м, спальня 3 размером 4×4 м и спальня 4 размером 4×4 м.
План этажа Подробные планы дома 10х12:
Краткое описание дома:
-Парковка и сад
-Гостиная,
-Столовая
-Кухня
-5 Спальни, 3 санузла, стиральная
3 PLE УБЕДИТЕСЬ, ЧТО ВЫ ПРОВЕРИЛИ бесплатные образцы планов
Черепица:
Наконец, вальмовая крыша изготавливается из цементной черепицы (или местной черепицы), которая покрывает потолок из гипсокартона. Благодаря этому дом выглядит чистым и современным.
Планы дома 10×12:
Аналогично цвету границы крыши мы выбираем сочетание темного и светлого цветов вместе с большой стеклянной дверью и окном, чтобы дом выглядел таким красивым и современным.
Купить этот план дома: @
PRO BUILD THAILANDЭто план в формате PDF доступен для мгновенной загрузки.
Дом с 3 спальнями, 3 ванными комнатами и мини-комнатой для стирки и сушки.
ПЛАНЫ ВКЛЮЧАЮТ:
Фундамент, балка, план расположения колонн
Габаритный план внешней / внутренней стены
План балки крыши
План крыши
Планы фасадов
3 плана поперечного сечения
План расположения потолочного освещения
Вы покупаете файл PDF для этот план. Распечатайте его, когда захотите, столько раз, сколько захотите.
План печатает на бумаге формата A4.
ПОЛЬЗОВАТЕЛЬСКИЕ ПЛАНЫ:
К сожалению, в настоящее время я не могу создавать индивидуальные планы.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Эти планы были созданы мной и не были подготовлены и проверены лицензированным архитектором и/или инженером.
Я не представляю и не подразумеваю себя лицензированным архитектором и/или лицензированным инженером.
Наслаждайтесь этими планами, но используйте их по своему усмотрению.
Доставка Мгновенная загрузка
Ваши файлы будут доступны для скачивания после подтверждения оплаты. Вот как.
Я не принимаю возврат, обмен или отмену. Но, пожалуйста, свяжитесь со мной, если у вас есть какие-либо проблемы с вашим заказом.
Вы можете связаться с нами: Личный FB: Sophoat Toch
Страница Facebook: Sam Architect
Группа Facebook: Home Design Idea
Другие планы Скачать на Youtube: Канал House Plans
Если вы считаете, что этот план полезен для вас. Пожалуйста, лайкните и поделитесь.
Подробнее: Лучшие проекты небольших домов 8×10 метров 26×33 футов
Купить больше Планы домов:
Небольшой жилой дом 9×7 метров 30×23 футов 2 кровати
Лучший план небольшого дома 6×8 метров 20×27 футов
Проекты домов Планы 16×11 метров 53×36 футов
План этажа Белого дома 6× 8 метров 20×27 футов
План одноэтажного дома 6,5×7 метров 22×30 футов
План дома 12x16M 39X53F
План одноэтажного дома 6×8 метров 20×27 футов
План современного дома 140×8 метров ×27 футов
Небольшой особняк 6×10 метров 20×33 футов 2 кровати
Планы одноэтажного дома 12×11 метров 39×36 футов
Дизайн моего дома 5×7 метров 16×23 футов
Планы одноэтажного дома 4×9 метров 13×30 футов
Небольшие кирпичные дома 6×7 метров 20×23 футов 2 спальни
Небольшие уютные дома 6×7 метров 20×23 футов 2 спальни
Планы домов-бунгало 12×8 метров 40×27 футов 3 спальни
Новый небольшой дом Проекты 5×7 метров 16×23 футов
Планы одноэтажных домов 12×11 метров 39×36 футов
Вид на высоту дома:
11 метров 41×35 футов 4 кровати
План дома 12,4×11 метров 41×35 футов 4 кроватиTiny
Дизайн дома 7×6 Односкатная крыша
Простой дом Шатровая крыша
Проекты небольших домов Двускатная крыша 7×6
Ниже показано, что вы получите после покупки этого плана:
Посмотрите другие планы домов
Планы сарая 10×12 | MyOutdoorPlans
Этот пошаговый проект содержит около планов сарая 10 × 12 своими руками .
Я спроектировал этот сарай, чтобы вы могли стильно и надежно хранить свои садовые инструменты и садовую мебель. Этот садовый проект состоит из нескольких частей, поэтому просмотрите остальные разделы, чтобы узнать, как построить крышу и дверь. Кроме того, я спроектировал сарай разных размеров, так что проверьте и их. Взгляните на остальные мои чертежи по дереву , если вы хотите получить больше вдохновения для строительства.
При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день.
Посмотреть все мои Премиум планы ЗДЕСЬ .
Проекты, разработанные из этих планов
10 × 12 Планы сараев
Building-A-10 × 12-Outdoor Swed
[Tabs Tabs = ”Материалы” Tab2 = ”Инструменты. ” tab3=”Время” tab4=”Связанные планы”] [tab id=1]
- A – 5 кусков пиломатериалов 4 × 4 – 144″ в длину ЛАЗИ
- B – 2 шт. пиломатериала 2×6 – длина 144 ″, 10 шт. – длина 117 ″ ЭТАЖ
- C — 3 куска фанеры 3/4″ — длина 48″x96″, 3 куска — длина 24″x48″ ПОЛ
- D – 2 шт. пиломатериала 2×4 – длина 113″, 1 шт. – длина 120″, 6 шт. – длина 85″ 2x БОКОВАЯ СТЕНА
- D – 1 шт. пиломатериала 2×4 – длина 144″, 1 шт. – длина 137″, 2 шт. – длина 54″, 8 шт. – длина 85″, 2 шт. – длина 39″, 2 шт. – 75 1 /2″ длиной ПЕРЕДНЯЯ СТЕНКА
- D – 2 шт. бруса 2×4 – длина 144″, 1 шт. – длина 137″, 7 шт. – длина 85″ ЗАДНЯЯ СТЕНКА
- E – 10 шт. T1-11 – длина 48″x96″, 2 шт. – длина 24″x48″ САЙДИНГ
бруса 2×4 – длина 144″, 1 шт. – длина 137″, 7 шт. – длина 85″ ЗАДНЯЯ СТЕНКА - 2 пиломатериала 2×6 – 12 футов
- 10 пиломатериалов 2×6 – 10 футов
- 5 пиломатериалов 4×4 – 12 футов
- 4 куска фанеры 3/4″ – 48″x96″
- 6 пиломатериалов 2×4 – 10 футов
- 6 пиломатериалов 2×4 – 12 футов
- 30 пиломатериалов 2×4 – 8 футов
- 11 штук T1-11 – 48″x96″
- гвозди 8d, винты 2 1/2″, винты 3 1/2″
- наполнитель для дерева, клей для дерева, морилка/краска
[/tab] [tab id=2]
Молоток, Рулетка, Квадрат, Уровень
Торцовочная пила, Дрель, Отвертка, Шлифовальный станок
Защитные перчатки, Защитные очки
[/tab] [tab id =3]
Один день
[/tab][tab id=4]
- ЧАСТЬ 1: Планы сарая 10×12
- ЧАСТЬ 2: План односкатной крыши 10×12
- ЧАСТЬ 3: Дверь сарая 10×12 и чертежи отделки
[/tab][/tabs]
Строительство бесплатного сарая 10×12
Строительство каркаса пола сарая
Первым этапом проекта является каркас пола для 10 ×12 сарай.
Вырежьте балки пола из пиломатериалов 2 × 6 нужных размеров с помощью хорошей пилы. Сгладьте края наждачной бумагой и внимательно выровняйте компоненты. Убедитесь, что углы прямые, и просверлите направляющие отверстия в краевых балках. Вставьте винты 3 1/2″, чтобы плотно скрепить все вместе.
Крепление напольного покрытия
Затем прикрепите 3/4″ фанерные листы с пазами и шпунтами к балкам. Внимательно выровняйте листы и вставьте винты 1 1/4″, чтобы плотно зафиксировать их на месте. Не оставляйте зазоров между листами для получения аккуратного результата.
Крепление салазок
Продолжите проект, прикрепив салазки 4×4 к раме пола. Расположите полозья на равном расстоянии друг от друга и закрепите их на балках стяжками.
Сборка боковых стен
Соберите боковые стены из 2х4. Убедитесь, что вы обрезали шпильки и пластины подходящего размера. Просверлите направляющие отверстия в пластинах и вставьте винты 2 1/2″ в шпильки. Поместите шпильки через каждые 24 дюйма по центру, убедившись, что углы прямые, а края заподлицо.
Каркас передней стены
Продолжите проект, собрав переднюю стенку фронтона сарая. Как легко заметить на схеме, нужно обрамить дверной проем.
Каркас задней стены
Затем сделайте каркас задней стены для сарая 10×12. Соберите стены на ровном полу, убедившись, что углы прямые, а все соединения жесткие.
Монтаж передней и задней стенок
После сборки каркасов стен необходимо установить их на пол сарая. Внимательно выровняйте края и используйте спиртовой уровень, чтобы отвесить их, прежде чем плотно зафиксировать на месте. Используйте временные распорки, чтобы прикрепить переднюю и заднюю стенки к полу. Просверлите направляющие отверстия в нижних пластинах и вставьте винты 3 1/2″ в раму пола.
Прикрепите боковые стенки к навесу, как показано на схеме. Вставьте винты через нижние пластины в
Крепление боковых стенок
Соберите наружные стены из 5/8″ сайдинга T1-11. Как вы можете заметить на схеме, вам нужно сделать несколько надрезов на листах, чтобы покрыть всю поверхность.
